Pytanie 1
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik elektryk
- Kwalifikacja: ELE.02 - Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych
- Data rozpoczęcia: 26 listopada 2025 02:00
- Data zakończenia: 26 listopada 2025 02:12
Egzamin zdany!
Wynik: 31/40 punktów (77,5%)
Wymagane minimum: 20 punktów (50%)
Szczegółowe wyniki:
Pytanie 2
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 3
Jakie zadanie dotyczy konserwacji instalacji elektrycznej?
A. Instalacja dodatkowego gniazda elektrycznego
B. Zmiana rodzaju zastosowanych przewodów
C. Modernizacja rozdzielnicy instalacji elektrycznej
D. Wymiana uszkodzonych źródeł światła
Wymiana zepsutych źródeł światła to naprawdę istotny kawałek roboty przy konserwacji instalacji elektrycznej. Chodzi o to, żeby nasze oświetlenie działało bez zarzutu i żeby użytkownicy czuli się bezpiecznie. Jak żarówki czy świetlówki się psują, to mogą zdarzyć się nieprzewidziane awarie, a czasem może być to nawet niebezpieczne i prowadzić do pożaru. Fajnie jest pamiętać o regularnej wymianie, bo to zgodne z normami, na przykład PN-EN 50110-1, które mówią, jak dbać o instalacje elektryczne. Dobrym przykładem jest to, jak trzeba kontrolować stan źródeł światła w miejscach publicznych. Ich awaria to nie tylko niewygoda, ale także może zagrażać bezpieczeństwu ludzi. A jeśli wymieniamy te źródła światła na czas, to także dbamy o efektywność energetyczną, co jest zgodne z normami ochrony środowiska.
Pytanie 4
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 5
Jakie działania oraz w jakiej sekwencji powinny zostać przeprowadzone przy wymianie uszkodzonego fragmentu przewodu w instalacji umieszczonej w rurach peszla?
A. Odłączenie zasilania, rozkuwanie tynku w miejscu uszkodzenia, wymiana rury peszla z przewodami, włączenie napięcia, sprawdzenie funkcjonowania instalacji
B. Pomiar rezystancji przewodu, odłączenie napięcia, wymiana uszkodzonego przewodu, włączenie zasilania, sprawdzenie działania instalacji
C. Odłączenie zasilania, otwarcie puszek instalacyjnych, odkręcenie końców uszkodzonego przewodu, wymiana uszkodzonego odcinka przewodu, połączenie wymienionego przewodu w puszkach, zamknięcie puszek, włączenie zasilania, sprawdzenie poprawności działania instalacji
D. Odłączenie napięcia, rozkuwanie tynku, poprowadzenie nowej rury peszla z przewodami, uzupełnienie tynku, włączenie napięcia
Wymiana uszkodzonego odcinka przewodu w instalacji elektrycznej to poważna sprawa, więc trzeba to robić według ustalonej procedury, żeby wszystko działało jak należy i było bezpiecznie. Na początek odłączamy napięcie, bo to kluczowe, żeby nie dostać porażenia. Potem otwieramy puszki instalacyjne, żeby dostać się do przewodów. Kolejno odkręcamy końcówki uszkodzonego przewodu, a następnie zakładamy nowy. Ważne, żeby dobrze połączyć ten nowy przewód z innymi, które są w puszkach, żeby obwód działał bez problemu. Na koniec zamykamy puszki, żeby chronić przewody przed uszkodzeniami. Po wszystkim, włączamy napięcie i robimy test, żeby sprawdzić, czy wszystko działa. Taka procedura to co najmniej standard w branży, a jak wiadomo, bezpieczeństwo i efektywność to podstawa.
Pytanie 6

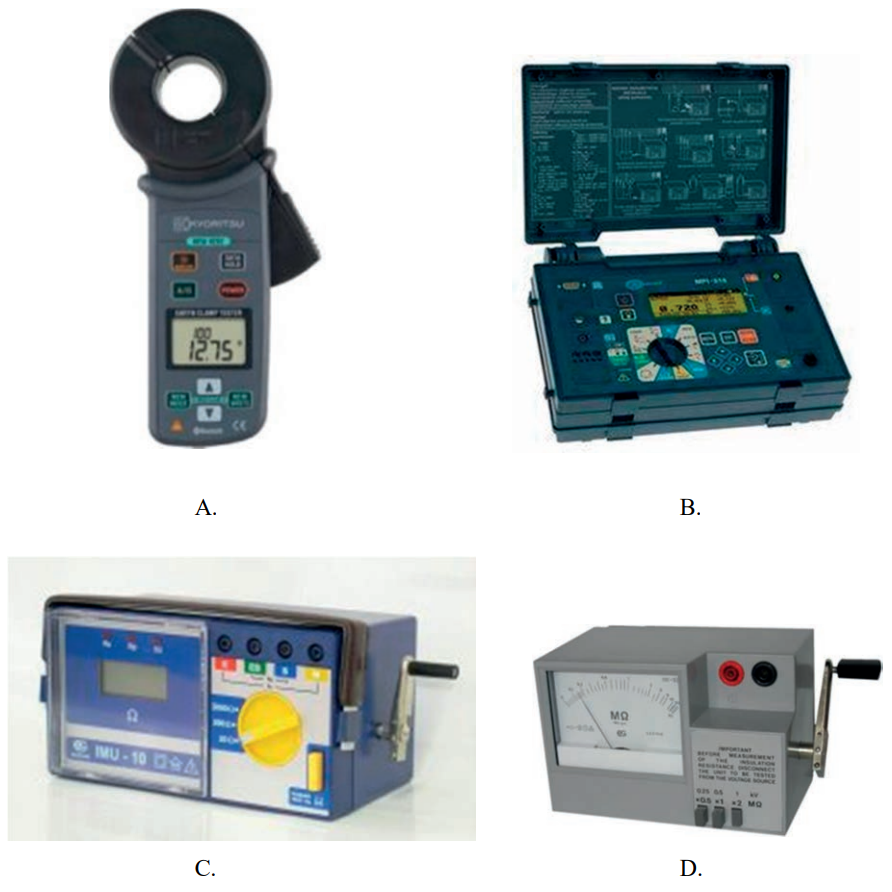

Którego z mierników pokazanych na rysunku należy użyć do pomiaru impedancji pętli zwarcia obwodu elektrycznego?
A. B.
B. D.
C. C.
D. A.
Wybór odpowiedzi B jest trafiony, bo mierniki pętli zwarcia to te specjalne narzędzia, które dokładnie mierzą impedancję w obwodach elektrycznych. Używając takiego miernika, możemy sprawdzić rezystancję pętli zwarcia, co jest super ważne, gdy chodzi o bezpieczeństwo instalacji. Dzięki tym pomiarom możemy upewnić się, że wszystko jest w normie, tzn. nie przekraczamy wartości określonych w normach, jak PN-IEC 60364 – to coś, co każdy elektryk powinien znać. Ba, te mierniki potrafią też sprawdzić czas wyłączenia zabezpieczeń, co daje nam lepszy obraz tego, jak działa cała instalacja. Fajnym przykładem użycia takiego miernika jest testowanie nowej instalacji przed jej oddaniem do użytku – wtedy mamy pewność, że jest wszystko w porządku i bezpieczne dla użytkowników.
Pytanie 7
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 8
Podczas wymiany uszkodzonego gniazda wtykowego w instalacji podtynkowej, prowadzonej w rurach karbowanych, zauważono, że w wyniku poluzowania zacisku, izolacja jednego z przewodów na długości kilku centymetrów straciła swoją elastyczność i zmieniła kolor. Jak powinno się naprawić to uszkodzenie?
A. Polakierować uszkodzoną izolację przewodu
B. Wymienić wszystkie przewody na nowe o większym przekroju
C. Nałożyć gumowy wąż na uszkodzoną izolację przewodu
D. Wymienić uszkodzony przewód na nowy o takim samym przekroju
Wymiana uszkodzonego przewodu na nowy o takim samym przekroju jest prawidłowym rozwiązaniem, ponieważ uszkodzenie izolacji przewodu może prowadzić do poważnych zagrożeń, takich jak zwarcia, przegrzewanie się oraz porażenia prądem. Przewody elektryczne muszą spełniać określone normy techniczne, a ich izolacja powinna być w dobrym stanie, aby zapewnić bezpieczeństwo użytkowania instalacji. W przypadku uszkodzenia izolacji, jak w tym przypadku, zaleca się wymianę całego przewodu, aby uniknąć ryzyka. Przykład zastosowania tej zasady można znaleźć w przepisach elektrycznych, takich jak normy PN-IEC dotyczące instalacji elektrycznych. Warto również pamiętać o tym, że przewody o różnym przekroju mają różne właściwości prądowe, co oznacza, że wymiana na przewód o innym przekroju może prowadzić do przekroczenia dopuszczalnych obciążeń prądowych. Dobrą praktyką w takich sytuacjach jest również przeprowadzenie przeglądu całej instalacji, aby zidentyfikować inne potencjalne problemy.
Pytanie 9
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 10
Wskaż symbol graficzny przycisku zwiernego.
A. Symbol 1.
B. Symbol 3.
C. Symbol 4.
D. Symbol 2.
Symbol 1 jest prawidłowym przedstawieniem graficznego symbolu przycisku zwiernego. Graficzne oznaczenie to jest zgodne z międzynarodowymi standardami, takimi jak IEC 60417, które definiują symbole dla urządzeń elektrycznych. Przyciski zwierne są powszechnie stosowane w różnych aplikacjach, takich jak systemy alarmowe, automatyka budynkowa i interfejsy użytkownika w urządzeniach elektronicznych. Ich funkcjonowanie polega na zamykaniu obwodu elektrycznego po naciśnięciu przycisku, co powoduje rozpoczęcie określonego działania, na przykład włączenie światła lub aktywację alarmu. W praktycznej aplikacji, przyciski zwierne mogą być używane w różnych konfiguracjach, takich jak przyciski chwilowe, które wracają do stanu początkowego po zwolnieniu, lub przyciski z latarką, które mogą być używane do aktywacji procedur awaryjnych. Zrozumienie tego symbolu jest więc kluczowe dla projektantów systemów elektrycznych i automatyki, ponieważ umożliwia im prawidłowe dobieranie elementów w projekcie oraz zapewnienie zgodności z wiodącymi normami branżowymi.
Pytanie 11
Który z poniższych przewodów powinien być użyty do zasilania ruchomego odbiornika w II klasie ochronności z sieci jednofazowej?
A. H05VV-K 3×1,5
B. H03VV-F 3×0,75
C. H03VVH2-F 2×0,75
D. H05VV-U 2×1,5
Wybór przewodów H03VV-F 3×0,75, H05VV-K 3×1,5 oraz H05VV-U 2×1,5 do zasilenia ruchomego odbiornika wykonane w II klasie ochronności nie jest odpowiedni z kilku powodów. Przewód H03VV-F, chociaż elastyczny, jest przewodem o trzech żyłach, co sugeruje możliwość uziemienia, co nie jest zgodne z zasadami dotyczącymi urządzeń w II klasie ochronności. II klasa nie wymaga dodatkowej żyły uziemiającej, a zatem użycie przewodu z uziemieniem może prowadzić do niepotrzebnych komplikacji w instalacji elektrycznej. Przewód H05VV-K, pomimo że oferuje dobry poziom elastyczności, ma również dodatkową żyłę, co jest zbędne dla urządzeń tej klasy ochronności. Zastosowanie przewodów z uziemieniem w przypadkach, gdzie nie jest to wymagane, może prowadzić do nieprawidłowego podłączenia oraz zwiększać ryzyko uszkodzenia sprzętu. Natomiast H05VV-U, będący przewodem sztywnym, nie jest zalecany do aplikacji ruchomych, ponieważ jego konstrukcja ogranicza elastyczność, co jest kluczowe w przypadku sprzętu, który może być często przestawiany. Wybór niewłaściwego przewodu do zasilania ruchomych odbiorników może skutkować nieefektywną pracą urządzenia, a w najgorszym przypadku stwarzać zagrożenie dla użytkownika oraz dla samego sprzętu, gdyż niektóre przewody mogą nie wytrzymać obciążeń mechanicznych czy niekorzystnych warunków środowiskowych.
Pytanie 12
Przygotowując się do wymiany uszkodzonego gniazda siłowego w instalacji elektrycznej, po odłączeniu zasilania w obwodzie tego gniazda, należy przede wszystkim
A. zabezpieczyć obwód przed przypadkowym włączeniem zasilania
B. poinformować dostawcę energii
C. oznaczyć obszar roboczy
D. rozłożyć dywanik izolacyjny w rejonie pracy
Zabezpieczenie obwodu przed przypadkowym załączeniem napięcia jest kluczowym krokiem w procesie wymiany gniazda siłowego. Po wyłączeniu napięcia, aby zapewnić bezpieczeństwo, należy zastosować odpowiednie środki, takie jak umieszczenie blokady na wyłączniku, co uniemożliwi jego przypadkowe włączenie. W przeciwnym razie, nieodpowiednie działanie lub nieuwaga mogą prowadzić do poważnych wypadków, takich jak porażenie prądem. Przykładem dobrych praktyk w branży elektrycznej jest stosowanie tabliczek informacyjnych ostrzegających, że obwód jest wyłączony i nie należy go włączać. Dodatkowo, w przypadku pracy w większych instalacjach, warto stosować procedury lockout/tagout (LOTO), które są standardem w zapobieganiu nieautoryzowanemu włączeniu urządzeń. Te praktyki są zgodne z normami bezpieczeństwa, co minimalizuje ryzyko wypadków w miejscu pracy.
Pytanie 13
Która z poniższych działań ocenia efektywność ochrony podstawowej przed porażeniem prądem elektrycznym?
A. Pomiar rezystancji izolacji przewodów
B. Weryfikacja stanu izolacji podłóg
C. Sprawdzanie wyłącznika różnicowoprądowego
D. Pomiar impedancji w pętli zwarciowej
Zrozumienie różnych metod oceny ochrony przed porażeniem prądem elektrycznym jest kluczowe dla zapewnienia bezpieczeństwa użytkowników instalacji elektrycznych. Badanie wyłącznika różnicowoprądowego polega na ocenie jego zdolności do wykrywania i odłączania prądu w przypadku wystąpienia różnicy między prądem wpływającym a wypływającym. Choć jest to istotne dla funkcjonowania ochrony, nie mierzy bezpośrednio skuteczności izolacji przewodów. Pomiar impedancji pętli zwarciowej koncentruje się na ocenieniu, jak szybko prąd zwarciowy może przepłynąć przez instalację w razie awarii, co z kolei dotyczy głównie ochrony przed zwarciami, a nie izolacji. Badanie stanu izolacji podłóg, mimo że ważne, odnosi się do aspektów związanych z bezpieczeństwem użytkowników, ale nie odnosi się do oceny izolacji przewodów elektrycznych bezpośrednio. Z tych powodów, odpowiedzi te nie mogą być uznane za prawidłowe w kontekście pytania, które dotyczy skuteczności ochrony przed porażeniem prądem elektrycznym w instalacjach elektrycznych. Dobrze zrozumiane zasady dotyczące tych metod mogą pomóc w uniknięciu niebezpiecznych sytuacji związanych z elektrycznością. Kluczowe jest, aby technicy i inżynierowie elektrycy stosowali właściwe metody pomiarowe, zgodne z aktualnymi standardami, by zapewnić kompleksowe bezpieczeństwo w każdej instalacji.
Pytanie 14
Jakie urządzenia elektryczne są częścią instalacji przyłączeniowej obiektu budowlanego?
A. Wyłącznik różnicowoprądowy oraz ograniczniki przepięć
B. Zabezpieczenia nadprądowe poszczególnych obwodów
C. Transformator słupowy z rozłącznikiem
D. Zabezpieczenia przedlicznikowe oraz licznik energii elektrycznej
Zabezpieczenia przedlicznikowe i licznik energii to naprawdę ważne elementy, które wchodzą w skład przyłącza budynku. Te zabezpieczenia, jak wyłączniki nadprądowe i różnicowoprądowe, mają za zadanie chronić zarówno instalację, jak i nas samych przed przeciążeniem czy porażeniem prądem. Licznik energii z kolei pozwala nam śledzić, ile energii zużywamy, co jest potrzebne przy rozliczeniach z dostawcą prądu. Jeśli dobrze dobierzemy te zabezpieczenia, to zgodnie z normami PN-IEC 60364, będziemy w lepszej sytuacji. W razie awarii, zabezpieczenia powinny odciąć zasilanie, co chroni sprzęt i nas, ludzi, w budynku. Wszystko sprowadza się do tego, żeby dobrze zamontować i dobrać te elementy, bo to klucz do bezpieczeństwa i sprawności energetycznej budynku. Dlatego ważne, żeby wartości prądowe były dopasowane tak, by instalacja działała optymalnie i uniknęła nagłych przerw w dostawie energii.
Pytanie 15
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 16
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 17
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 18
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 19
Którą wstawkę kalibrową należy zastosować do podstawy bezpiecznikowej przeznaczonej dla wkładki topikowej typu D, o oznaczeniu literowym gL i parametrach katalogowych U = 500 V, I = 25 A?
A. Wstawkę 2.
B. Wstawkę 1.
C. Wstawkę 3.
D. Wstawkę 4.
Wstawkę kalibrową należy dobierać z uwzględnieniem specyfikacji technicznych wkładki topikowej. W przypadku wkładki typu D, oznaczonej jako gL, kluczowe znaczenie ma dopasowanie takich parametrów jak napięcie znamionowe i prąd znamionowy. Odpowiednia wstawką kalibrową jest wstawką 3, która posiada oznaczenie 'DII 63A 500V', co wskazuje, że jej maksymalne napięcie wynosi 500 V, a prąd do 63 A, co przekracza wymagane 25 A. Taki wybór zapewnia nie tylko poprawne działanie w systemie, ale również bezpieczeństwo użytkowania. Zastosowanie wstawki, która nie spełnia wymagań, mogłoby prowadzić do nieprawidłowej pracy zabezpieczeń i w konsekwencji do uszkodzenia urządzeń. Standardy ochrony obwodów elektrycznych, takie jak IEC 60269, zalecają dobranie wkładek topikowych i wstawek kalibracyjnych zgodnie z parametrami układu oraz wymaganiami systemu. Prawidłowy wybór umożliwia także lepsze monitorowanie i zarządzanie przepływem prądu, co jest szczególnie istotne w instalacjach przemysłowych.
Pytanie 20
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 21
Jaką metodę należy zastosować do bezpośredniego pomiaru rezystancji przewodów?
A. amperomierz oraz woltomierz
B. watomierz oraz amperomierz
C. analogowy omomierz
D. cyfrowy watomierz
Omomierz analogowy jest specjalistycznym narzędziem pomiarowym, które pozwala na dokładne mierzenie rezystancji przewodów. Jego działanie opiera się na zastosowaniu prądu stałego, który przepływa przez przewód, a następnie mierzy spadek napięcia. W oparciu o te dane oblicza się wartość rezystancji zgodnie z prawem Ohma, które mówi, że R = U/I, gdzie R to rezystancja, U to napięcie, a I to natężenie prądu. W praktyce omomierze są często wykorzystywane do lokalizacji i diagnozy usterek w instalacjach elektrycznych, oceny stanu przewodów w urządzeniach oraz podczas wykonywania przeglądów technicznych. Stosowanie omomierza analogowego ma swoje zalety, takie jak prostota obsługi oraz bezpośrednie odczyty na skali, co może być korzystne w przypadku szybkich pomiarów. Dobrym przykładem zastosowania omomierza jest kontrola przewodów uziemiających, gdzie niska rezystancja jest kluczowa dla bezpieczeństwa systemów elektrycznych, co jest zgodne z normami PN-EN 62305 dotyczącymi ochrony odgromowej i uziemień.
Pytanie 22
Korzystając z podanego wzoru i tabeli wyznacz wartość rezystancji izolacji uzwojeń silnika w temperaturze
20 oC, jeżeli rezystancja izolacji uzwojeń tego silnika zmierzona w temperaturze 23 oC wyniosła 6,8 MΩ.
| Współczynniki przeliczeniowe K20 dla rezystancji izolacji uzwojeń silników | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R20 = K20·Rx | |||||||||||||
| Temperatura, w °C | 0 | 11 | 14 | 17 | 20 | 23 | 26 | 29 | 32 | 35 | 44 | 52 | 62 |
| Współczynnik przeliczeniowy K20 | 0,67 | 0,73 | 0,81 | 0,90 | 1,0 | 1,10 | 1,21 | 1,34 | 1,48 | 1,64 | 2,50 | 3,33 | 5,00 |
A. 7,48 MΩ
B. 6,73 MΩ
C. 6,18 MΩ
D. 6,87 MΩ
Analiza rezystancji izolacji uzwojeń silnika w różnych temperaturach może stanowić wyzwanie, zwłaszcza gdy nie są brane pod uwagę odpowiednie współczynniki przeliczeniowe. W przypadku, gdy odpowiedzi sugerują wartości 6,73 MΩ, 6,87 MΩ, 7,48 MΩ oraz 6,18 MΩ, istotne jest zrozumienie, że każda z tych odpowiedzi opiera się na błędnych założeniach. Wartość 6,18 MΩ, choć może wydawać się poprawna, została obliczona w sposób nieprawidłowy, ponieważ pomija uwzględnienie odpowiednich współczynników przeliczeniowych i ich wpływu na wynik. W przypadku obliczania rezystancji izolacji, temperatura ma kluczowe znaczenie, a różnice między 20°C a 23°C mogą znacząco wpływać na wyniki. Przyjmuje się, że wzrost temperatury wpływa na zmniejszenie rezystancji, co oznacza, że rezystancja w niższej temperaturze powinna być wyższa. Wartości 6,73 MΩ i 6,87 MΩ mogą wynikać z pomyłek w korzystaniu z tabeli współczynników lub niewłaściwego zastosowania wzoru, co prowadzi do zaniżenia wartości izolacji. Natomiast 7,48 MΩ, choć na pierwszy rzut oka może wydawać się bardziej wiarygodne, jest wynikiem błędnych obliczeń, które nie uwzględniają prawidłowego przeliczenia na podstawie temperatury. Wiedza na temat prawidłowego wyznaczania rezystancji izolacji uzwojeń jest niezwykle istotna w kontekście bezpieczeństwa urządzeń elektrycznych oraz ich niezawodności w długotrwałym użytkowaniu.
Pytanie 23
Który z wymienionych typów instalacji elektrycznych jest używany w lokalach mieszkalnych?
A. Prowadzona na drabinkach
B. W kanałach podłogowych
C. Wykonana przewodami szynowymi
D. W listwach przypodłogowych
Wybór listw przypodłogowych jako rodzaju instalacji elektrycznej stosowanej w pomieszczeniach mieszkalnych jest jak najbardziej trafny. Listwy przypodłogowe są popularnym rozwiązaniem, ponieważ łączą w sobie funkcje estetyczne i użytkowe. Umożliwiają one ukrycie przewodów elektrycznych, co przyczynia się do uporządkowanego wyglądu wnętrza. W praktyce, listwy te mogą być wyposażone w gniazda zasilające, co zwiększa ich funkcjonalność, a także zapewnia łatwy dostęp do energii elektrycznej w pobliżu ścian, gdzie najczęściej znajdują się urządzenia elektryczne. Zgodnie z normami, instalacje elektryczne w pomieszczeniach mieszkalnych powinny być wykonywane z zachowaniem odpowiednich środków bezpieczeństwa oraz zgodnie z lokalnymi przepisami budowlanymi. Użycie listw przypodłogowych w tym kontekście jest zgodne z zasadami ergonomii i praktyczności. Dodatkowo, wykorzystanie tego rozwiązania pozwala na łatwiejszą konserwację i ewentualne modyfikacje instalacji bez konieczności przeprowadzania skomplikowanych prac budowlanych.
Pytanie 24
Zmierzono różnicowy prąd zadziałania wyłączników różnicowoprądowych w instalacji elektrycznej. Jaki wniosek można wyciągnąć z pomiarów przedstawionych w tabeli?
| Nr wyłącznika | Oznaczenie | Różnicowy prąd zadziałania |
|---|---|---|
| I | P 304 40-30-AC | 25 mA |
| II | P 304 40-100-AC | 70 mA |
| III | P 302 25-30-AC | 12 mA |
A. Żaden wyłącznik nie nadaje się do dalszej eksploatacji.
B. Wszystkie wyłączniki nadają się do dalszej eksploatacji.
C. Wyłącznik nr III nie nadaje się do dalszej eksploatacji.
D. Wyłącznik nr II nie nadaje się do dalszej eksploatacji.
Wyłącznik różnicowoprądowy, zwany także wyłącznikiem RCD, jest kluczowym elementem ochrony w instalacjach elektrycznych. Jego podstawowym zadaniem jest wykrywanie prądów różnicowych, które mogą wskazywać na nieprawidłowości w obwodzie, takie jak zwarcia doziemne. Zgodnie z normą PN-EN 61008-1, wyłącznik powinien zadziałać przy prądzie różnicowym wynoszącym 50% jego wartości nominalnej, co dla wyłącznika nr III wynosi 15 mA (50% z 30 mA). Zmierzona wartość zadziałania tego wyłącznika wynosząca 12 mA jest poniżej wspomnianego progu, co oznacza, że nie zadziałał on w sytuacji, gdy powinien. W praktyce, użycie wyłącznika, który nie spełnia tych norm, stwarza zagrożenie dla użytkowników, ponieważ nie zapewnia on odpowiedniej ochrony przed porażeniem prądem elektrycznym. Dlatego wyłącznik nr III nie nadaje się do dalszej eksploatacji i powinien być wymieniony na nowy, aby zagwarantować bezpieczeństwo instalacji elektrycznej.
Pytanie 25
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 26
Aby zabezpieczyć silnik indukcyjny trójfazowy w układzie zasilania ze stycznikiem przed przeciążeniem, należy użyć przekaźnika termobimetalowego. Jaki typ przekaźnika powinien być zastosowany?
A. trójtorowy bez styku kontrolnego
B. jednotorowy bez styku kontrolnego
C. jednotorowy ze stykiem kontrolnym
D. trójtorowy ze stykiem kontrolnym
Wybór przekaźnika jednostorowego, niezależnie od tego, czy ma on styk sterujący, czy nie, jest niewłaściwy w kontekście zabezpieczania silnika trójfazowego. Przekaźnik jednostorowy monitoruje tylko jedną fazę, co nie zapewnia pełnej ochrony w przypadku przeciążenia, które może wystąpić w którejkolwiek z pozostałych faz. Silniki trójfazowe są zaprojektowane do pracy równomiernie w trzech fazach, dlatego ich zabezpieczenie wymaga kompleksowego podejścia. Zastosowanie przekaźnika trójtorowego jest kluczowe, ponieważ pozwala na równoczesne monitorowanie prądów w każdej fazie, co umożliwia szybkie wykrycie anomalii. W przypadku przekaźnika trójtorowego bez styku sterującego, brak integracji z systemami automatyki może prowadzić do opóźnień w reakcji na przeciążenie, co zwiększa ryzyko uszkodzenia silnika. Z kolei jednostorowy przekaźnik ze stykami sterującymi, mimo że może wydawać się użyteczny, również nie spełnia wymagań w kontekście monitorowania całego układu zasilania. W praktyce, profesjonalne podejście do zabezpieczeń wymaga zastosowania przekaźnika trójfazowego, który zapewnia nie tylko ochronę, ale i możliwość integracji z nowoczesnymi systemami zarządzania energetycznego.
Pytanie 27

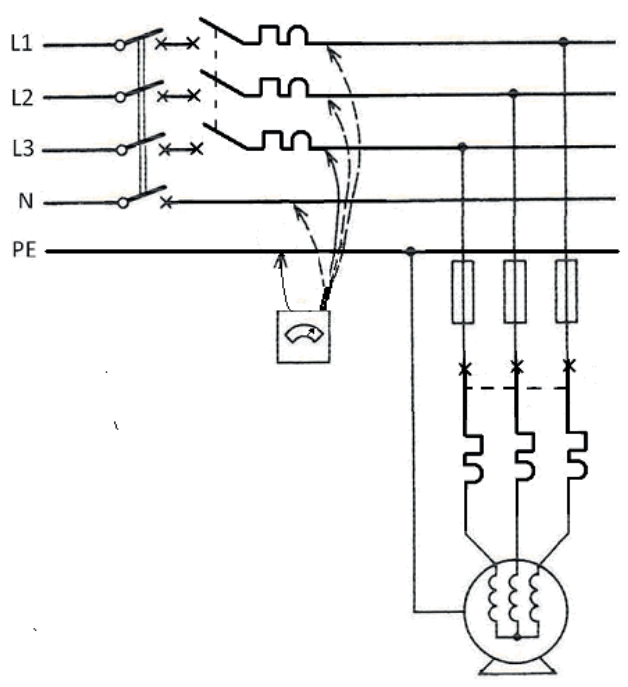

Jaki błąd został popełniony podczas pomiaru rezystancji izolacji instalacji elektrycznej, której schemat przedstawiono na rysunku?
A. Wyłącznik główny powinien być zamknięty.
B. Przewód ochronny powinien być odłączony.
C. Zabezpieczenie silnika powinno być otwarte.
D. Zabezpieczenie główne powinno być zamknięte.
Kiedy mierzysz rezystancję izolacji w instalacji elektrycznej, na pewno ważne jest, żeby wszystko, co może wpłynąć na wynik, było odłączone. Przy silnikach elektrycznych, jeżeli ich zabezpieczenie jest zamknięte, to ich wewnętrzna rezystancja może podać ci błędne informacje o stanie izolacji. Dlatego warto, żeby zabezpieczenie silnika było otwarte. Moim zdaniem, aby uzyskać naprawdę rzetelne wyniki pomiarów, trzeba trzymać się norm, takich jak PN-EN 61557, które mówią, jak to wszystko powinno wyglądać. Dobre przygotowanie do pomiaru, z wymienionymi urządzeniami, daje pewność, że wynik pokaże prawdziwą rezystancję izolacji. A to jest przecież kluczem do bezpiecznej i niezawodnej instalacji elektrycznej.
Pytanie 28
Wymagana izolacja przewodów używanych w trójfazowej sieci niskiego napięcia 230/400 V powinna wynosić co najmniej
A. 300/500 V
B. 100/100 V
C. 450/750 V
D. 300/300 V
Izolacja przewodów stosowanych w sieci trójfazowej niskiego napięcia 230/400 V powinna być wykonana na poziomie co najmniej 300/500 V, co jest zgodne z obowiązującymi normami IEC 60227 oraz IEC 60502. Tego rodzaju izolacja zapewnia odpowiednią ochronę przed przebiciem i krótko-terminowymi napięciami, które mogą wystąpić w trakcie normalnej eksploatacji instalacji elektrycznej. Przykładowo, w systemach zasilania budynków komercyjnych, gdzie przewody muszą być odporne na różne warunki otoczenia, zastosowanie przewodów o klasie izolacji 300/500 V jest standardem, który zapewnia długotrwałość oraz bezpieczeństwo użytkowników. Warto również zauważyć, że wyższe klasy izolacji, takie jak 450/750 V, są stosowane w bardziej wymagających aplikacjach, jak instalacje przemysłowe, ale w przypadku typowych instalacji niskonapięciowych, klasa 300/500 V jest wystarczająca i zalecana.
Pytanie 29
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 30
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 31
Na której ilustracji przedstawiono kabel typu YAKY?
A. Na ilustracji 4.
B. Na ilustracji 2.
C. Na ilustracji 1.
D. Na ilustracji 3.
Kabel typu YAKY jest szczególnym rodzajem kabla elektroenergetycznego, który charakteryzuje się żyłami aluminiowymi oraz izolacją wykonaną z polichlorku winylu (PVC). Na ilustracji 4 widać kabel z żyłami aluminiowymi, co jest kluczową cechą tego typu kabla. Kabel YAKY jest powszechnie stosowany w instalacjach elektrycznych, gdzie wymagane są wysokie parametry przewodzenia prądu oraz odporność na warunki atmosferyczne. Dzięki zastosowaniu żył aluminiowych, kabel ten jest lżejszy i tańszy niż jego miedziane odpowiedniki, co czyni go popularnym wyborem w gospodarce energetycznej. W praktyce, kable YAKY są często używane w rozdzielniach, do zasilania budynków, a także w instalacjach przesyłowych. Warto również podkreślić, że standardy branżowe, takie jak PN-EN 50525, regulują parametry techniczne dla kabli tego typu, zapewniając ich bezpieczeństwo i efektywność w eksploatacji.
Pytanie 32
Wybierz zestaw narzędzi koniecznych do zamocowania listew instalacyjnych w natynkowej instalacji elektrycznej z użyciem kołków szybkiego montażu?
A. Wiertarka z zestawem wierteł, młotek, piła
B. Osadzak gazowy, młotek, obcinaczki
C. Osadzak gazowy, wkrętak, obcinaczki
D. Wiertarka z zestawem wierteł, szczypce płaskie, piła
Wybór zestawu narzędzi obejmującego wiertarkę z kompletem wierteł, młotek i piłę jest trafny, ponieważ te narzędzia są kluczowe w procesie montażu listew instalacyjnych w natynkowej instalacji elektrycznej. Wiertarka z wiertłami pozwala na precyzyjne wykonanie otworów w materiałach budowlanych, co jest niezbędne do umiejscowienia kołków szybkiego montażu. Użycie młotka może być konieczne do delikatnego wbijania kołków lub kotew w przypadku materiałów, które wymagają większej siły. Piła natomiast może być używana do przycinania listew do odpowiednich długości, co jest często wymagane w praktycznych zastosowaniach, aby idealnie dopasować je do wymiarów instalacji. Dobór narzędzi powinien opierać się na standardach bezpieczeństwa i ergonomii pracy, aby zminimalizować ryzyko kontuzji oraz zwiększyć efektywność montażu. Dzięki zastosowaniu właściwych narzędzi, prace instalacyjne mogą przebiegać sprawnie i zgodnie z obowiązującymi normami. Przykładem dobrych praktyk jest również stosowanie podkładek lub dystansów przy montażu, co pozwala na uzyskanie estetycznego i funkcjonalnego efektu końcowego.
Pytanie 33

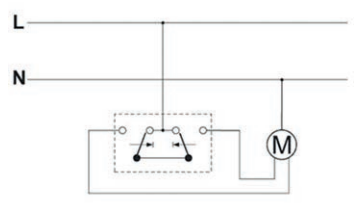

Jaki rodzaj łącznika zastosowany jest w obwodzie przedstawionym na schemacie?
A. Świecznikowy.
B. Schodowy.
C. Dwubiegunowy.
D. Żaluzjowy.
Odpowiedź 'Żaluzjowy' jest poprawna, ponieważ na schemacie widoczny jest łącznik, który kontroluje ruch silnika, co jest charakterystyczne dla systemów sterowania żaluzjami. W przypadku łączników żaluzjowych, zazwyczaj mamy do czynienia z dwoma przyciskami: jeden służy do podnoszenia żaluzji, a drugi do ich opuszczania. Tego rodzaju łączniki są powszechnie stosowane w domach, biurach oraz budynkach użyteczności publicznej, gdzie automatyzacja zasłon i żaluzji może znacząco poprawić komfort użytkowania oraz efektywność energetyczną. Dobrą praktyką w instalacjach elektrycznych jest stosowanie łączników dostosowanych do konkretnego zastosowania, w tym przypadku łączników żaluzjowych, aby zapewnić bezpieczeństwo oraz wygodę. Znajomość tych systemów pozwala również na prawidłowe projektowanie i wdrażanie rozwiązań automatyki budynkowej, co jest coraz bardziej popularne w nowoczesnym budownictwie.
Pytanie 34
Kontrola instalacji elektrycznych, które są narażone na szkodliwe działanie warunków atmosferycznych lub destrukcyjne oddziaływanie czynników występujących podczas eksploatacji budynku, powinna odbywać się nie rzadziej niż raz na
A. 4 lata
B. rok
C. 2 lata
D. kwartał
Przeprowadzanie kontroli instalacji elektrycznych narażonych na szkodliwe wpływy atmosferyczne co najmniej raz w roku jest zgodne z normami bezpieczeństwa oraz dobrymi praktykami w branży budowlanej. Regularne inspekcje pozwalają na wczesne wykrycie potencjalnych problemów, takich jak korozja czy uszkodzenia izolacji, co może znacząco obniżyć ryzyko awarii elektrycznych. Na przykład, w przypadku instalacji znajdujących się na zewnątrz budynków, narażonych na opady deszczu, śniegu czy zmiany temperatury, roczna kontrola pozwala na ocenę stanu technicznego wszystkich elementów. Dzięki temu możemy podjąć działania prewencyjne, takie jak wymiana uszkodzonych części czy poprawa izolacji, co przekłada się na bezpieczniejsze użytkowanie budynków. Dodatkowo, zgodnie z przepisami prawa budowlanego oraz normami PN-IEC 60364, regularne kontrole są niezbędne dla zapewnienia bezpieczeństwa użytkowników oraz zgodności z normami technicznymi.
Pytanie 35
Jakie minimalne napięcie znamionowe może posiadać izolacja przewodów używanych w sieci trójfazowej o niskim napięciu 230/400 V?
A. 450/750 V
B. 300/500 V
C. 100/100 V
D. 300/300 V
Izolacja przewodów stosowanych w sieciach trójfazowych niskiego napięcia, takich jak 230/400 V, powinna spełniać określone normy dotyczące napięcia znamionowego. Odpowiedź 300/500 V jest prawidłowa, ponieważ zapewnia odpowiedni margines bezpieczeństwa i wytrzymałość na napięcia krótkotrwałe, które mogą wystąpić w wyniku zakłóceń lub przepięć. Przykładowo, przewody o izolacji 300/500 V są powszechnie stosowane w instalacjach domowych oraz przemysłowych, gdzie wymagane jest zabezpieczenie przed zwarciami i innymi problemami elektrycznymi. Zgodnie z normą PN-EN 60228, przewody te muszą być odporne na wysokie temperatury oraz działanie substancji chemicznych, co czyni je idealnym wyborem do różnorodnych zastosowań. W praktyce, dobór odpowiedniej izolacji ma kluczowe znaczenie dla bezpieczeństwa i efektywności systemów elektrycznych, dlatego ważne jest, aby stosować przewody zgodne z wymaganiami dotyczącymi napięcia znamionowego, zapewniając tym samym wysoką jakość instalacji elektrycznych.
Pytanie 36

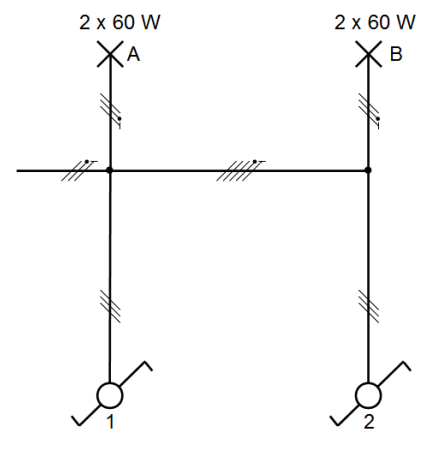

W jaki sposób steruje się oświetleniem w układzie, którego schemat przedstawiono na rysunku?
| Łącznik 1 steruje | Łącznik 2 steruje | |
|---|---|---|
| A. | oddzielnie źródłami światła tylko w punkcie A. | oddzielnie źródłami światła tylko w punkcie B. |
| B. | oddzielnie po jednym ze źródeł światła w punktach A i B. | oddzielnie po jednym ze źródeł światła w punktach A i B. |
| C. | wszystkimi źródłami światła jednocześnie tylko w punkcie A. | wszystkimi źródłami światła jednocześnie tylko w punkcie B. |
| D. | wszystkimi źródłami światła w punktach A i B jednocześnie. | wszystkimi źródłami światła w punktach A i B jednocześnie. |
A. B.
B. A.
C. D.
D. C.
Wybór niewłaściwej odpowiedzi wskazuje na pewne nieporozumienia dotyczące sposobu, w jaki układ oświetlenia funkcjonuje. Ważne jest zrozumienie, że każdy element w schemacie, w tym łączniki i źródła światła, został zaprojektowany w celu umożliwienia prostego i jednoczesnego sterowania. Odpowiedzi A, B oraz C mogą sugerować, że układ pozwala na niezależne sterowanie każdym źródłem światła, co jest błędne. W rzeczywistości brak jakichkolwiek dodatkowych komponentów, takich jak przełączniki schodowe lub krzyżowe, uniemożliwia niezależne włączanie i wyłączanie poszczególnych żarówek. Często pojawia się mylne przekonanie, że jakakolwiek obecność wielu źródeł światła w jednym obwodzie automatycznie wskazuje na możliwość ich oddzielnego sterowania. Również, przy projektowaniu układów oświetleniowych, kluczowe jest przestrzeganie zasad dotyczących prostoty i przejrzystości działania instalacji. Niezrozumienie tych podstawowych zasad może prowadzić do nieefektywnego wykorzystania energii i frustracji użytkowników, którzy oczekują, że będą w stanie sterować oświetleniem w sposób elastyczny. Dlatego tak istotne jest, aby w analizie schematów oświetleniowych zwracać uwagę na każdy detal układu oraz zrozumieć, jakie funkcje i możliwości on oferuje.
Pytanie 37
Według przedstawionego schematu instalacji elektrycznej ochronnik przeciwprzepięciowy powinien być włączony między uziemienie oraz
A. wyłącznie przewód neutralny.
B. wyłącznie przewody fazowe.
C. przewód fazowy i przewód neutralny.
D. przewody fazowe i przewód neutralny.
Wybór opcji ograniczającej włączenie ochronnika przeciwprzepięciowego wyłącznie między uziemieniem a przewodem neutralnym jest niewłaściwy, ponieważ nie uwzględnia pełnego zakresu zagrożeń, jakie mogą wystąpić w instalacjach elektrycznych. Ochronniki przeciwprzepięciowe są projektowane w taki sposób, aby chronić zarówno przewody fazowe, jak i neutralne, które mogą być narażone na przepięcia. Włączenie ochronnika tylko w relacji do przewodu neutralnego powoduje, że nie zabezpieczamy efektywnie pozostałych przewodów fazowych przed nadmiernymi napięciami. Podobnie, sugerowanie wyłącznie przewodów fazowych nie uwzględnia roli przewodu neutralnego, który również może doświadczać przepięć. Taka konfiguracja może prowadzić do poważnych uszkodzeń urządzeń, ponieważ energia z przepięcia nie zostanie odprowadzona w sposób bezpieczny, a sprzęt będzie narażony na awarie, co jest sprzeczne z zasadami projektowania instalacji elektrycznych oraz normami bezpieczeństwa. Właściwe włączenie ochronnika w sposób opisany w poprawnej odpowiedzi pozwala na zminimalizowanie ryzyka uszkodzeń oraz zapewnia zgodność z dobrymi praktykami branżowymi, co jest kluczowe w każdej instalacji elektrycznej.
Pytanie 38
W jakiego rodzaju instalacjach elektrycznych typowe jest stosowanie przewodów w karbowanych rurkach?
A. Wtynkowych
B. Podtynkowych
C. Nadtynkowych
D. Napowietrznych
Układanie przewodów w rurkach karbowanych jest charakterystyczne dla instalacji podtynkowych, ponieważ zapewnia to nie tylko estetykę, ale również dodatkową ochronę mechaniczną przewodów. Rurki karbowane, zwane również rurami osłonowymi, są elastyczne i łatwe w instalacji, co pozwala na dostosowanie ich do różnych kształtów i rozmiarów pomieszczeń. Przewody umieszczone w takich rurkach są chronione przed uszkodzeniami mechanicznymi, wilgocią oraz wpływem czynników zewnętrznych. W standardach instalacyjnych, takich jak norma PN-IEC 60364, zaleca się stosowanie rur karbowanych w miejscach, gdzie występuje ryzyko uszkodzeń przewodów, co zwiększa bezpieczeństwo całej instalacji. Przykładem zastosowania mogą być instalacje elektryczne w domach jednorodzinnych, gdzie przewody są układane w ścianach i sufitach, a ich estetyczne ukrycie wraz z ochroną jest kluczowe dla komfortu użytkowania. Warto również zauważyć, że odpowiednia instalacja zgodna z normami oraz zaleceniami producentów rur jest niezbędna do zapewnienia długotrwałej i bezawaryjnej pracy instalacji elektrycznej.
Pytanie 39
Jakie urządzenie jest używane do pomiaru rezystancji izolacyjnej przewodu?
A. miernik indukcyjny uziemień
B. megaomomierz
C. omomierz
D. miernik obwodu zwarcia
Megaomomierz to taki specjalny sprzęt, który używamy do sprawdzania, jak dobrze izolowane są przewody i inne części w elektryce. Działa na zasadzie pomiaru rezystancji przy użyciu wysokiego napięcia, dzięki czemu możemy wychwycić uszkodzenia izolacji, które mogą prowadzić do jakichś awarii lub nawet zagrożeń. W praktyce megaomomierz jest bardzo popularny w budownictwie i energetyce do testowania instalacji elektrycznych. Często używa się go też w serwisach, gdzie naprawiają różne urządzenia elektryczne. Są normy, takie jak IEC 60034-1 czy PN-EN 61557-1, które mówią nie tylko o tym, jak mierzyć, ale też o wymaganiach bezpieczeństwa. Dobrze jest na przykład zmierzyć izolację silników elektrycznych przed ich uruchomieniem – to ważne, żeby zapewnić, że będą działały długo i bezpiecznie.
Pytanie 40
Jaką rolę odgrywa uzwojenie biegunów komutacyjnych w urządzeniach prądu stałego?
A. Tworzy nieruchome, stałe pole magnetyczne
B. Redukuje hałas podczas eksploatacji
C. Generuje moment magnetyczny o stałym kierunku
D. Kompensuje SEM samoindukcji, co eliminuje iskrzenie na szczotkach
Uzwojenie biegunów komutacyjnych w maszynach prądu stałego pełni kluczową rolę w kompensacji siły elektromotorycznej (SEM) samoindukcji, co jest istotne dla prawidłowego funkcjonowania silników. W trakcie pracy silnika, gdy zmienia się kierunek prądu, powstaje SEM samoindukcji, która może prowadzić do iskrzenia na szczotkach. Uzwojenie biegunów komutacyjnych, poprzez odpowiednie wytwarzanie pola magnetycznego, pomaga zminimalizować to zjawisko, co przekłada się na dłuższą żywotność szczotek oraz zmniejszenie strat energetycznych. Przykładem zastosowania tej zasady jest wykorzystanie silników prądu stałego w aplikacjach, gdzie wymagana jest duża niezawodność, jak w napędach elektrycznych tramwajów czy w robotyce. Dobre praktyki w projektowaniu maszyn prądu stałego uwzględniają parametry uzwojenia komutacyjnego, co umożliwia uzyskanie optymalnej charakterystyki pracy silnika oraz minimalizację zakłóceń.
