Pytanie 1

Jakie jest moment obrotowy na wale silnika synchronicznego o mocy 3,14 kW przy prędkości obrotowej 3000 obr/min?

A. 1 Nm

B. 10 Nm

C. 9 420 Nm

D. 986 Nm

W przypadku momentu obrotowego na wale silnika synchronicznego, istnieje kilka kluczowych koncepcji, które mogą prowadzić do błędnych odpowiedzi. Moment obrotowy jest miarą siły, która powoduje obrót ciała wokół osi. Odpowiedzi takie jak 986 Nm, 1 Nm, czy 9 420 Nm nie uwzględniają prawidłowego przeliczenia mocy na moment obrotowy. Często mylnie przyjmuje się, że moc silnika bezpośrednio przekłada się na moment obrotowy, co jest nieprawidłowe. Prawidłowe obliczenie wymaga uwzględnienia zarówno mocy, jak i prędkości obrotowej. Typowym błędem jest także mylenie jednostek, zwłaszcza przy konwersji mocy z kilowatów na waty, co może prowadzić do znacznych niedoszacowań lub przeszacowań momentu obrotowego. Przykładowo, odpowiedź 986 Nm sugeruje, że silnik jest znacznie bardziej mocny niż to wynika z podanych danych. Z drugiej strony, odpowiedzi takie jak 1 Nm czy 10 Nm również nie oddają rzeczywistej wartości momentu, co może wpłynąć na niewłaściwy dobór napędu w praktycznych zastosowaniach przemysłowych. Dokładne zrozumienie tych zasad jest kluczowe dla inżynierów i techników, aby unikać potencjalnych problemów w projektowaniu układów napędowych.

Pytanie 2

Ile urządzeń sieciowych można maksymalnie podłączyć do sterownika, wykorzystując jeden dodatkowy moduł CSM 1277 o parametrach podanych w tabeli?

Właściwości	CSM 1277 switch
Typ interfejsu	Ethernet / Profinet
Ilość interfejsów	4 x RJ45
Szybkość transmisji danych	10/100 Mbit/s
Typ switcha	niezarządzalny
Zasilanie	24 V DC
Max. długość kabla bez wzmacniacza	100 m
Straty mocy	1,6 W
Stopień ochrony	IP 20

A. 2 urządzenia.

B. 4 urządzenia.

C. 1 urządzenie.

D. 3 urządzenia.

Wybór niewłaściwej odpowiedzi może wynikać z błędnego zrozumienia liczby dostępnych interfejsów w module CSM 1277. Istnieje mylne przekonanie, że wszystkie 4 interfejsy są dostępne do podłączenia urządzeń, co prowadzi do wniosków, że można podłączyć np. 4 lub 2 urządzenia. To podejście ignoruje kluczowy fakt, że jeden interfejs jest zarezerwowany dla połączenia z sterownikiem. Zatem, w przypadku wyboru odpowiedzi wskazującej na większą liczbę urządzeń, np. 4, użytkownik pomija fundamentalną zasadę dotycząca alokacji zasobów w sieciach. Warto również zauważyć, że niektóre odpowiedzi, takie jak 1 urządzenie, wskazują na zbyt restrykcyjne podejście do zasobów dostępnych w module. Dobrą praktyką jest zawsze mieć na uwadze, ile interfejsów jest faktycznie dostępnych po uwzględnieniu połączeń z innymi urządzeniami. Na przykład w sytuacjach, gdzie zasoby sieciowe są ograniczone, projektanci muszą podejmować decyzje oparte na rzeczywistej dostępności portów, aby uniknąć problemów z komunikacją oraz przeładowaniem sieci. W związku z tym, kluczowe jest nie tylko zapoznanie się z parametrami technicznymi, ale także zrozumienie zasad działania sieci i ich struktury. Tylko w ten sposób można skutecznie projektować i wdrażać systemy, które będą funkcjonowały zgodnie z oczekiwaniami i wymaganiami branżowymi.

Pytanie 3

Ciągłe sensory oraz wzmacniacze operacyjne stanowią standardowe komponenty systemu sterowania?

A. analogowego

B. programowalnego

C. cyfrowego

D. binarnego

Wybór odpowiedzi związanej z układami cyfrowymi nie jest najlepszy. Układy cyfrowe działają na dyskretnych wartościach, a nie na ciągłych sygnałach. Sensory i wzmacniacze analogowe muszą być najpierw odpowiednio przetworzone, na przykład przez konwersję analogowo-cyfrową, zanim będą mogły współpracować z systemami cyfrowymi. Odpowiedzi związane z układami programowalnymi czy binarnymi również nie mają sensu, bo nie odnoszą się do kluczowych cech analogowych sygnałów. Układy programowalne, jak PLC, łączą zarówno analogowe, jak i cyfrowe komponenty, ale same działają na zupełnie innych zasadach. Trzeba zrozumieć, że układy binarne nie mogą współpracować bezpośrednio z elementami działającymi w trybie ciągłym, ponieważ wymaga to zastosowania konwerterów. Kluczowe jest, żeby znać podstawy przetwarzania sygnałów, co pomoże lepiej zrozumieć różnice między tymi układami.

Pytanie 4

W miarę wzrostu współczynnika lepkości oleju używanego w systemach hydraulicznych, jakie zmiany zachodzą w lepkości oleju?

A. w szerszym zakresie przy zmianach temperatury

B. w mniejszym zakresie przy zmianach temperatury

C. w mniejszym zakresie przy zmianach ciśnienia

D. w szerszym zakresie przy zmianach ciśnienia

Wybór odpowiedzi wskazujących na szerszy zakres zmian lepkości przy zmianach ciśnienia czy temperatury jest związany z nieporozumieniami na temat działania olejów hydraulicznych i ich właściwości. Wysoki współczynnik lepkości oznacza, że olej jest bardziej oporny na zmiany, co w kontekście temperatury oznacza, że jego lepkość nie zmienia się znacząco, gdy temperatura wzrasta lub maleje. Z kolei przy niskim współczynniku lepkości, olej jest bardziej podatny na te zmiany. W związku z tym, sugerowanie, że olej o wysokiej lepkości może zmieniać swoje właściwości w szerszym zakresie przy zmianach temperatury, jest niezgodne z zasadami fizyki płynów. W układach hydraulicznych, oleje muszą charakteryzować się stabilnością lepkości w określonych warunkach eksploatacyjnych, co jest kluczowe dla efektywności działania. Warto zwrócić uwagę, że nieprawidłowe podejście do doboru oleju może prowadzić do nieefektywności systemu, zwiększonego zużycia energii, a nawet do uszkodzeń komponentów. Dlatego tak ważne jest zrozumienie, jak właściwości oleju wpływają na jego działanie w praktycznych zastosowaniach hydraulicznych.

Pytanie 5

Ciecze hydrauliczne o podwyższonej odporności na ogień, wykorzystywane w miejscach narażonych na wybuch, to ciecze oznaczone symbolami

A. HLP, HFA, HTG

B. HPG, HTG, HT

C. HV, HLP, HLPD

D. HFA, HFC, HFD

Odpowiedź HFA, HFC, HFD jest prawidłowa, ponieważ te oznaczenia odnoszą się do kategorii trudnopalnych cieczy hydraulicznych, które są stosowane w systemach hydraulicznych w warunkach, gdzie istnieje ryzyko eksplozji. Ciecze te charakteryzują się obniżoną palnością, co minimalizuje ryzyko pożaru i eksplozji. HFA to wodne emulsje olejów mineralnych, HFC to wodne roztwory syntetycznych środków smarujących, a HFD to oleje biologiczne lub syntetyczne, które również zawierają wodę. W praktyce, ich zastosowanie znajduje się w różnych branżach, takich jak przemysł chemiczny, rafinacja, czy energetyka, gdzie bezpieczeństwo operacji ma kluczowe znaczenie. Warto podkreślić, że korzystanie z tych ciecze hydraulicznych jest zgodne z normami bezpieczeństwa, takimi jak ISO 6743-4, które regulują klasyfikację i zastosowanie płynów hydraulicznych w kontekście ochrony przeciwpożarowej.

Pytanie 6

Element oznaczony na schemacie symbolem 4N35 to

A. transoptor.

B. fototyrystor.

C. fototranzystor.

D. optotriak.

Odpowiedź "transoptor" jest poprawna, ponieważ element oznaczony symbolem 4N35 rzeczywiście jest transoptorem. Transoptory to kluczowe komponenty w systemach elektronicznych, które służą do izolacji galwanicznej pomiędzy obwodami. Składają się one z diody emitującej światło (LED) oraz fototranzystora, który reaguje na światło emitowane przez diodę. Dzięki temu, sygnały elektryczne mogą być przekazywane bezpośrednio z jednego obwodu do drugiego bez fizycznego połączenia, co zabezpiecza obwody przed zakłóceniami oraz uszkodzeniami spowodowanymi różnicą potencjałów. Transoptory są szeroko stosowane w różnych aplikacjach, takich jak zasilacze impulsowe, interfacing mikroprocesorów z układami wysokiego napięcia oraz w systemach automatyki, gdzie wymagana jest izolacja sygnałów. Znajomość działania i zastosowań transoptorów, jak 4N35, jest istotna dla każdego inżyniera pracującego w dziedzinie elektroniki, ponieważ pozwala to na projektowanie bardziej niezawodnych oraz bezpiecznych układów elektronicznych.

Pytanie 7

Siłownik hydrauliczny jest zasilany olejem pod ciśnieniem p = 60 barów oraz ma przepływ Q = 85 l/min. Jaka jest moc hydrauliczna, którą pobiera siłownik?

A. 8,5 kW

B. 5,1 kW

C. 85,0 kW

D. 51,0 kW

Obliczanie mocy hydraulicznej siłownika wymaga zrozumienia podstawowych wzorów oraz jednostek, co często prowadzi do błędnych interpretacji wśród osób mniej doświadczonych. Na przykład, przyjęcie mocy 5,1 kW bywa wynikiem nieprawidłowego przeliczenia ciśnienia lub natężenia przepływu. Niektórzy mogą błędnie zakładać, że ilość energii zużytej przez siłownik jest po prostu suma ciśnienia i przepływu bez uwzględnienia jednostek, co prowadzi do mylnych konkluzji. Z kolei odpowiedź 51,0 kW może wynikać z błędnego pomnożenia ciśnienia przez natężenie bez właściwej konwersji jednostek, co jest kluczowym krokiem w tego typu obliczeniach. Często w takich błędach ludzie zapominają, że moc hydrauliczna jest inna od mocy mechanicznej, co może prowadzić do nieporozumień przy projektowaniu systemów hydraulicznych. Ostatecznie, ignorując odpowiednie konwersje jednostek oraz właściwe zastosowanie wzorów, można nadmiernie ocenić moc siłownika, co skutkuje niewłaściwym doborem komponentów i potencjalnymi problemami w operacyjności systemu hydraulicznego. W związku z tym, kluczowe jest, aby inżynierowie stosowali się do odpowiednich norm i dobrych praktyk, takich jak te zawarte w normach ISO oraz normach branżowych dotyczących hydrauliki, aby uniknąć takich pułapek w obliczeniach.

Pytanie 8

Jaka jest wartość rezystancji rezystora przedstawionego na rysunku?

A. 1 kΩ

B. 100 Ω

C. 10 kΩ

D. 10 Ω

Ten rezystor, co go widzisz na rysunku, ma oznaczenie "10kΩ", co oznacza, że jego rezystancja wynosi 10 kiloomów. W elektronice to bardzo ważny element, bo reguluje przepływ prądu w obwodach. Takie rezystory o wartości 10 kΩ często spotyka się w układach analogowych, jak na przykład w filtrach RC. Wiesz, ich wartość wpływa na częstotliwość graniczną obwodu, więc to jest naprawdę istotne. Z doświadczenia wiem, że dobór odpowiedniego rezystora to kluczowy krok, żeby obwód działał jak należy. No i jeszcze warto wiedzieć, że wartości rezystorów są ustandaryzowane według norm E12 lub E24. Dzięki temu łatwiej je dobrać i wykorzystać w praktyce. Dlatego warto znać wartości rezystancji i ich zastosowanie, bo to jest fundamentalne dla każdego inżyniera elektronika.

Pytanie 9

Jakiego koloru powinna być izolacja przewodu PE?

A. Żółto-zielony.

B. Niebieski.

C. Zielony.

D. Brązowy.

Przewód PE, czyli Protective Earth, powinien być w kolorze żółto-zielonym. To jest standard, który obowiązuje w normie IEC 60446 i w innych przepisach dotyczących instalacji elektrycznych. Przewód PE jest naprawdę ważny, bo chroni nas przed porażeniem prądem. Dlatego jasne oznaczenie tego przewodu jest kluczowe dla bezpieczeństwa ludzi i urządzeń. Dzięki żółto-zielonemu kolorowi elektrycy od razu wiedzą, jaka jest jego funkcja, co ułatwia pracę i sprawia, że wszystko jest zgodne z międzynarodowymi standardami. Kiedy coś się dzieje i awaria występuje, ten przewód powinien odprowadzać nadmiar prądu do ziemi, zmniejszając ryzyko porażenia lub uszkodzenia sprzętu. Oznaczenie w odpowiednim kolorze pozwala na szybkie zidentyfikowanie przewodów, co jest niezbędne podczas montażu czy serwisu. Właściwe oznaczenie to też kwestia ważna, bo prawo wymaga, żeby projektanci i wykonawcy przestrzegali tych norm.

Pytanie 10

Jakie wymiary biorą pod uwagę dopuszczalne odchylenia w wykonaniu elementu mechanicznego?

A. Rzeczywiste

B. Nominalne

C. Graniczne

D. Jednostronne

Wybór odpowiedzi, która nie odnosi się do wymiarów granicznych, może prowadzić do nieporozumień w zakresie tolerancji wykonania elementów mechanicznych. Odpowiedź 'Rzeczywiste' sugeruje skupienie na wymiarach, które są mierzone po zakończeniu produkcji. To podejście, choć istotne, nie definiuje dopuszczalnych błędów wykonania, a jedynie rzeczywiste wyniki pomiarów, które mogą być poza akceptowalnymi limitami, co prowadzi do problemów z jakością. Odpowiedź 'Nominalne' odnosi się do idealnych wymiarów projektowych, które są podstawą do określenia wymiarów granicznych, ale nie stanowią one o tolerancjach wykonania. Z kolei 'Jednostronne' sugeruje podejście do tolerancji, które nie jest standardowo stosowane w produkcie, ponieważ rzeczywiste aplikacje często wymagają tolerancji dwustronnych dla zapewnienia pełnej funkcjonalności i bezpieczeństwa komponentów. Poprzez takie myślenie, można nieświadomie wprowadzać błędy do procesu projektowania i produkcji, prowadząc do nieprzewidzianych błędów montażowych oraz awarii mechanicznych. Dlatego kluczowe jest zrozumienie, że tolerancje graniczne odgrywają fundamentalną rolę w inżynierii i produkcji, a ich pominięcie może skutkować krytycznymi problemami operacyjnymi.

Pytanie 11

W celu sprawdzenia poprawności działania układu przedstawionego na schemacie, zmierzono napięcie zasilania. Wskaż wynik pomiaru, który świadczy, że napięcie zasilania jest prawidłowe?

A. 230 V

B. 24 V

C. 400 V

D. 380 V

Tak, 230 V to jest właściwe napięcie! Wiesz, w polskich instalacjach jednofazowych właśnie to napięcie jest standardowe. Używamy tego w domach, a także w różnych obiektach przemysłowych średniej wielkości. Jak dobrze się orientujesz, normy europejskie też to potwierdzają. Jak mierzysz napięcie i pokazuje 230 V, to znaczy, że wszystko działa jak należy. Dzięki temu sprzęty, które mamy w domach, jak lampy czy lodówki, funkcjonują bez problemu. Z drugiej strony, 24 V to już inna historia – to napięcie niskonapięciowe, które częściej spotykasz w automatyce. A 380 V czy 400 V to napięcia trójfazowe, które są stosowane w przemyśle, a nie u nas w domach. Więc można by powiedzieć, że 230 V to taki „złoty środek” dla naszych potrzeb elektrycznych.

Pytanie 12

W pomiarze deformacji konstrukcji nośnych najczęściej wykorzystuje się czujniki, które działają na zasadzie

A. zmiany indukcyjności własnej

B. zmiany pojemności elektrycznej

C. zmiany rezystancji

D. efektu piezoelektrycznego

W przypadku pomiarów odkształceń, metody oparte na zmianie indukcyjności własnej, pojemności elektrycznej oraz efekcie piezoelektrycznym nie są tak powszechnie stosowane jak tensometry. Zmiana indukcyjności własnej może być wykorzystywana w niektórych aplikacjach, jednak nie jest ona standardowym rozwiązaniem w kontekście monitorowania odkształceń konstrukcji nośnych. Wzory analityczne związane z tą metodą często wymagają skomplikowanych obliczeń oraz precyzyjnego dostrojenia, co czyni je mniej praktycznymi w realnych zastosowaniach budowlanych. Zmiana pojemności elektrycznej może być używana w czujnikach pojemnościowych, jednak ich zastosowanie w kontekście monitorowania odkształceń wymaganych w inżynierii budowlanej nie jest tak efektywne. Efekt piezoelektryczny, zaś, mimo że ma swoje miejsce w technologii czujników, głównie w aplikacjach takich jak detekcja drgań, nie jest typowym sposobem na pomiar odkształceń konstrukcyjnych. Te metody mogą prowadzić do błędów pomiarowych, zwłaszcza w dynamicznych warunkach pracy konstrukcji, gdzie tensometry zapewniają znacznie większą dokładność i niezawodność. Zastosowanie bardziej skomplikowanych technologii powinno być zarezerwowane dla specyficznych przypadków, gdzie prostsze metody, takie jak zmiana rezystancji, nie mogą być zastosowane.

Pytanie 13

Jakiego rodzaju środek ochrony indywidualnej powinien w szczególności wykorzystać pracownik podczas wymiany tranzystora CMOS?

A. Ochronne okulary

B. Fartuch ochronny z bawełny

C. Opaskę uziemiającą

D. Buty z izolującą podeszwą

Wybór bawełnianego fartucha ochronnego, okularów ochronnych lub butów z izolowaną podeszwą do pracy przy wymianie tranzystora CMOS jest niewłaściwy, gdyż te elementy ochrony nie są wystarczające, aby zminimalizować ryzyko związane z uszkodzeniem komponentów przez ładunki elektrostatyczne. Fartuch ochronny, mimo że może chronić przed zanieczyszczeniami, nie zapewnia ochrony przed ESD. Użycie okularów ochronnych jest również nieadekwatne, ponieważ ich główną funkcją jest ochrona oczu przed zanieczyszczeniami mechanicznymi czy chemicznymi, ale nie ma zastosowania w kontekście ochrony przed uszkodzeniami wywołanymi przez elektrostatykę. Co więcej, buty z izolowaną podeszwą mogą prowadzić do zwiększenia ryzyka gromadzenia się ładunków elektrostatycznych, co jest sprzeczne z zasadami ochrony ESD. Często pracownicy nie doceniają znaczenia uziemienia, uważając, że inne formy ochrony są wystarczające, co jest klasycznym błędem myślowym. W przypadku pracy z wrażliwymi komponentami, jak tranzystory CMOS, najważniejsze jest minimalizowanie ryzyka ESD, a do tego niezbędne jest stosowanie opasek uziemiających, które zapewniają bezpieczne odprowadzenie ładunków do ziemi. Bez odpowiedniej ochrony ESD, nawet niewielkie ładunki mogą spowodować nieodwracalne uszkodzenia komponentów, co prowadzi do zwiększonych kosztów napraw oraz strat w produkcji.

Pytanie 14

Sprężarka przepracowała w ciągu 3 miesięcy 500 godzin od początku jej zainstalowania w systemie. Na podstawie tabeli czynności konserwacyjnych wskaż rodzaj pracy konserwacyjnej, którą należy wykonać, aby utrzymać właściwą sprawność urządzenia.

Tabela czynności konserwacyjnych
Rodzaje prac konserwacyjnych	Harmonogram konserwacji
Rodzaje prac konserwacyjnych	Godziny pracy	Co najmniej
ZWYKŁE CZYNNOŚCI KONSERWACYJNE		Dwa razy w miesiącu
Odprowadzenie kondensatu	50	Raz w tygodniu
Czyszczenie wstępnego filtra powietrza	500	Raz w miesiącu
Sprawdzenie poziomu leju, uzupełnienie oleju	500
Czyszczenie filtra oleju	500
Sprawdzenie pasa transmisyjnego	1000	Raz w roku
Sprawdzenie zapchania i czyszczenie chłodnicy	2000	Raz w roku
Wymiana filtra powietrza	4000	Raz w roku
Wymiana filtra oleju	4000	Raz w roku
Wymiana filtra na wylocie oleju	4000	Raz w roku
Wymiana jednokierunkowego zaworu zlewowego	4000	Raz w roku

A. Sprawdzenie pasa transmisyjnego.

B. Wymiana całego oleju.

C. Czyszczenie filtra oleju.

D. Wymiana filtra oleju.

Czyszczenie filtra oleju to naprawdę ważna sprawa, jeśli chodzi o konserwację sprężarek. Powinno to być robione zgodnie z tym, co mówi producent i co jest uznawane za dobry standard w branży. Jak sprężarka ma za sobą 500 godzin pracy, to czyszczenie filtra ma na celu pozbycie się zanieczyszczeń i brudu, które mogą wpłynąć na jakość oleju. Utrzymanie filtra w czystości to dobra rzecz, bo to nie tylko poprawia wydajność silnika, ale też przedłuża jego trwałość, co jest zgodne z normami jakości. Gdybyśmy tego nie robili, sprężarka mogłaby się przegrzewać, a jej efektywność mogłaby spadać. Przykładem tego może być regularne serwisowanie sprzętu w fabrykach, gdzie niezawodność sprężarek jest kluczowa dla całej produkcji.

Pytanie 15

Toczenie powierzchni czołowej przedstawia rysunek.

A. B.

B. D.

C. A.

D. C.

Rysunek C ilustruje właściwy proces toczenia powierzchni czołowej, gdzie narzędzie toczenia jest ustawione prostopadle do osi obrabianego elementu. Tego rodzaju toczenie jest powszechnie stosowane w przemyśle mechanicznym do nadawania przedmiotom pożądanych kształtów i wymiarów. Przykładem praktycznego zastosowania toczenia powierzchni czołowej jest produkcja wałów, tulei czy elementów maszyn, które wymagają precyzyjnego wykończenia ich końców. W branży istnieją standardy dotyczące toczenia, takie jak ISO 8688, które określają normy jakości i dokładności obróbki skrawaniem. Ustawienie narzędzia prostopadle do osi obrabianego przedmiotu zapewnia optymalny kąt skrawania, co przyczynia się do poprawy jakości powierzchni oraz wydajności skrawania. Warto również zauważyć, że toczenie powierzchni czołowej pozwala na skuteczne usuwanie materiału, co jest kluczowe w procesach produkcyjnych, gdzie ilość odpadów musi być minimalizowana.

Pytanie 16

Na rysunku przedstawiono tabliczki znamionowej

A. transformatora

B. silnik indukcyjnego.

C. silnika prądu stałego.

D. autotransformatora.

Wybór odpowiedzi wskazującej na transformator, silnik prądu stałego lub autotransformator jest nieprawidłowy z kilku kluczowych powodów. Transformator służy do przekształcania napięcia w obwodach elektrycznych, natomiast silnik prądu stałego, mimo że również jest urządzeniem elektrycznym, posiada inną budowę oraz zasadę działania, zazwyczaj z komutatorem i szczotkami, co nie jest typowe dla silników indukcyjnych. Autotransformator z kolei, choć jest formą transformatora, różni się zasadniczo od silników, ponieważ jego działanie polega na regulacji napięcia, a nie na wytwarzaniu energii mechanicznej. Oznaczenia i parametry widoczne na tabliczce znamionowej wskazują na charakterystyki typowe dla silnika indukcyjnego, a więc pomylenie ich z innymi rodzajami urządzeń elektrycznych prowadzi do nieporozumień. Kluczowe jest zrozumienie, że silniki indukcyjne są jednymi z najczęściej stosowanych napędów w aplikacjach przemysłowych ze względu na ich efektywność energetyczną i prostotę konstrukcji. Aby skutecznie ocenić urządzenia elektryczne, konieczne jest dokładne zapoznanie się z ich specyfikacjami oraz zasadami działania, co pozwala na lepsze dobranie sprzętu do konkretnych zastosowań.

Pytanie 17

Izolacja w kolorze niebieskim jest używana dla kabli

A. fazowych

B. sygnałowych

C. ochronnych

D. neutralnych

Izolacja niebieska w instalacjach elektrycznych jest standardowo stosowana dla przewodów neutralnych. W praktyce oznaczenie kolorystyczne przewodów ma na celu zabezpieczenie przed błędami w podłączeniach i zwiększenie bezpieczeństwa użytkowników. Przewód neutralny, zazwyczaj oznaczony kolorem niebieskim, pełni kluczową rolę w obwodach elektrycznych, umożliwiając powrót prądu do źródła zasilania. Zgodnie z normami międzynarodowymi, takimi jak IEC 60446, stosowanie jednolitych kolorów dla przewodów ma na celu ułatwienie identyfikacji ich funkcji oraz minimalizację ryzyka nieprawidłowego podłączenia. W praktyce, w przypadku domowych instalacji elektrycznych, przewody neutralne są często wykorzystywane w obwodach oświetleniowych i gniazdkowych, co sprawia, że ich prawidłowe oznaczenie jest kluczowe dla bezpieczeństwa oraz zgodności z przepisami budowlanymi. Właściwe stosowanie kolorów w identyfikacji przewodów jest istotnym elementem w pracy elektryków i instalatorów, co podkreśla znaczenie standardów w tej dziedzinie.

Pytanie 18

Pierścienie uszczelniające siłownika dwustronnego działania są oznaczone cyframi

A. 2 i 3

B. 4 i 7

C. 5 i 8

D. 1 i 9

Pierścienie uszczelniające oznaczone cyframi 5 i 8 są kluczowymi elementami siłownika dwustronnego działania, ponieważ odpowiadają za zapewnienie szczelności pomiędzy tłokiem a cylindrem. Właściwe uszczelnienie jest niezwykle istotne dla efektywności działania siłownika, ponieważ minimalizuje straty ciśnienia oraz zapobiega przedostawaniu się płynów do niezamierzonych obszarów. Na podstawie analizy schematu można stwierdzić, że pierścienie te są umieszczone w odpowiednich miejscach, gdzie tłok zmienia kierunek, co podkreśla ich znaczenie w utrzymaniu stabilności pracy siłownika. W kontekście praktycznym, poprawne uszczelnienie wpływa na wydajność systemu hydraulicznego, co jest zgodne z normami branżowymi dotyczącymi projektowania siłowników. Użycie odpowiednich materiałów uszczelniających, takich jak elastomery czy PTFE, również przyczynia się do długowieczności i niezawodności układu. Dlatego znajomość tych elementów oraz ich oznaczeń jest niezbędna dla każdego inżyniera zajmującego się hydrauliką.

Pytanie 19

Do połączeń, które można rozłączyć, zalicza się połączenia

A. nitowe

B. spawane

C. zgrzewane

D. śrubowe

Połączenia śrubowe zaliczają się do połączeń rozłącznych, ponieważ ich demontaż i montaż jest stosunkowo prosty i nie wymaga uszkodzenia ani jednego z elementów. W połączeniach śrubowych elementy są ze sobą połączone za pomocą śrub, nakrętek i podkładek, co umożliwia ich łatwe odłączenie i ponowne połączenie. Przykłady zastosowania połączeń śrubowych obejmują konstrukcje budowlane, maszynerie przemysłowe oraz meblarstwo, gdzie konieczność serwisowania i wymiany komponentów jest istotna. Zgodnie z normami ISO i PN, połączenia te powinny być projektowane z uwzględnieniem odpowiednich tolerancji oraz sił działających na połączenie, co zapewnia ich trwałość i stabilność. Warto również zauważyć, że połączenia śrubowe mogą być używane w połączeniu z innymi metodami montażu, co zwiększa ich funkcjonalność i wszechstronność, a także umożliwia dostosowanie do różnych warunków pracy.

Pytanie 20

Na podstawie przedstawionej tabliczki znamionowej przemiennika częstotliwości określ jego maksymalną częstotliwość wyjściową.

A. 50 Hz

B. 0 Hz

C. 650 Hz

D. 60 Hz

Odpowiedź "650 Hz" jest poprawna, ponieważ wynika bezpośrednio z danych zawartych na tabliczce znamionowej przemiennika częstotliwości model E1000-0007S2. W sekcji OUTPUT producent jasno wskazuje maksymalną częstotliwość wyjściową wynoszącą 650.0 Hz. To ważna informacja, ponieważ maksymalna częstotliwość wyjściowa wpływa na możliwości zastosowania przemiennika w różnych aplikacjach, takich jak napęd elektryczny silników czy regulacja prędkości. W kontekście przemysłowym, znajomość maksymalnej częstotliwości wyjściowej pozwala na odpowiednie dopasowanie parametrów pracy, co jest kluczowe dla zapewnienia optymalnej wydajności. W praktyce, zbyt niska częstotliwość wyjściowa może ograniczać osiągi silników, podczas gdy zbyt wysoka może prowadzić do ich uszkodzenia. Dlatego istotne jest, aby użytkownicy przemienników częstotliwości dobrze rozumieli te specyfikacje, aby móc skutecznie wykorzystać ten sprzęt zgodnie z jego przeznaczeniem oraz normami branżowymi.

Pytanie 21

Podczas wymiany przewodu wysokociśnieniowego w systemie hydraulicznym, jakie aspekty powinny być brane pod uwagę przy wyborze nowego przewodu?

A. Ciśnienie robocze i minimalny promień gięcia

B. Przepustowość i odporność na rozciąganie

C. Odporność na ściskanie oraz masa

D. Grubość materiału oraz przepuszczalność

Dobór przewodu hydraulicznego jest procesem złożonym, a skupienie się na niewłaściwych parametrach, takich jak grubość materiału, przepuszczalność, wytrzymałość na ściskanie czy ciężar, może prowadzić do poważnych błędów. Grubość materiału sama w sobie nie jest wystarczającym wskaźnikiem jakości przewodu, ponieważ nie uwzględnia on właściwości mechanicznych, które determinują zdolność przewodu do działania pod ciśnieniem. Przepuszczalność jest problematyczna, ponieważ w hydraulice nieoczekiwane wycieki mogą wystąpić z powodu niewłaściwych materiałów, co jest szczególnie szkodliwe w systemach, w których precyzyjne ciśnienie jest kluczowe. Wytrzymałość na rozciąganie, choć istotna, nie jest wystarczająca, aby zapewnić pełne bezpieczeństwo, jeśli nie weźmie się pod uwagę ciśnienia roboczego. Ponadto, wytrzymałość na ściskanie nie ma zastosowania w kontekście przewodów hydraulicznych, ponieważ to ciśnienie wewnętrzne jest kluczem do ich funkcji. Warto również zauważyć, że ciężar przewodu nie wpływa na jego wydajność operacyjną, a może mieć jedynie znaczenie w kontekście transportu lub instalacji. Niewłaściwe podejście do doboru parametrów może skutkować awarią systemu hydraulicznym, co prowadzi do kosztownych przestojów i potencjalnych zagrożeń dla bezpieczeństwa.

Pytanie 22

Jaką wartość rezystancji powinien mieć rezystor Rl ograniczający prąd diody w obwodzie, którego schemat przedstawiono na rysunku?

A. 1,2 kΩ

B. 12,0 kΩ

C. 1 200,0 kΩ

D. 120,0 kΩ

Wybór odpowiedzi 120,0 kΩ, 12,0 kΩ lub 1 200,0 kΩ wskazuje na nieprawidłowe zrozumienie zasad działania obwodów elektrycznych oraz roli rezystorów w ograniczaniu prądu. Przede wszystkim, zbyt wysoka rezystancja spowoduje, że natężenie prądu przez diodę będzie zbyt małe, co skutkuje jej niewłaściwym działaniem. Na przykład, jeśli zastosujemy rezystor o wartości 120,0 kΩ, prąd przez diodę będzie znikomy, co nie pozwoli na jej prawidłowe zaświecenie, a w przypadku diody LED, może to prowadzić do braku świecenia całkowicie. Z drugiej strony, zbyt niska rezystancja, jak 1 200,0 kΩ, spowoduje zbyt duży prąd, co może doprowadzić do uszkodzenia diody. Takie błędne obliczenia mogą wynikać z braku znajomości prawa Ohma, które jest fundamentalne w elektrotechnice. Dlatego konieczne jest zrozumienie, że dobór odpowiedniej wartości rezystora jest kluczowy dla stabilności całego układu. Użytkownicy często popełniają błąd, nie uwzględniając napięcia zasilania oraz charakterystyki diody, co prowadzi do niepoprawnych oszacowań rezystancji. Zastosowanie praktycznych przykładów oraz przeprowadzenie kalkulacji w oparciu o rzeczywiste wartości napięcia i prądu, pomoże uniknąć tych powszechnych pułapek w projektowaniu obwodów elektronicznych.

Pytanie 23

Na rysunku przedstawiono m.in.

A. uchwyt tokarski.

B. imadło.

C. suport poprzeczny.

D. wałek pociągowy.

Rozważając błędne odpowiedzi, warto zwrócić uwagę na charakterystyczne cechy każdego z wymienionych elementów. Suport poprzeczny, będący integralną częścią tokarki, służy do regulacji położenia narzędzia skrawającego w kierunku poprzecznym. Jego funkcja w obrabiarce jest zasadniczo różna od funkcji uchwytu tokarskiego, który koncentruje się na mocowaniu obrabianych przedmiotów. Przy wyborze imadła, które zazwyczaj jest stosowane w kontekście produkcji i montażu, można napotkać błąd myślowy związany z myleniem jego zastosowania w obróbce. Imadło służy do mocowania przedmiotów w miejscu, ale jego konstrukcja i zasada działania znacząco różnią się od uchwytu tokarskiego. Wałek pociągowy, z kolei, to element stosowany w mechanice do przenoszenia ruchu lub siły, a nie do mocowania przedmiotów do obróbki, co również potwierdza, że nie jest to odpowiednia odpowiedź w kontekście przedstawionego rysunku. Zrozumienie właściwych zastosowań każdego z tych narzędzi jest kluczowe dla prawidłowego wykonania pracy w warsztacie, dlatego istotne jest, aby unikać mylenia ich funkcji oraz kontekstu użycia.

Pytanie 24

Używane wielokrotnie w ciągu jednej godziny przyrządy oraz narzędzia powinny być zgodnie z zasadami ergonomii w

A. zapleczu zakładu pracy.

B. zasięgu ręki.

C. widoczności.

D. pomieszczeniu, gdzie znajduje się stanowisko pracy.

Odpowiedź "zasięg ręki" jest jak najbardziej trafna. Z mojego doświadczenia wynika, że ergonomiczne zasady są kluczowe w każdej pracy. Ważne jest, żeby narzędzia były pod ręką, bo to naprawdę ułatwia życie. Jak narzędzia są w zasięgu ręki, to unikamy dziwnych ruchów, które mogą prowadzić do kontuzji czy po prostu zmęczenia. Na przykład, w produkcji, gdzie często trzeba sięgać po różne rzeczy, dobrze umiejscowione narzędzia mogą zwiększyć wydajność i bezpieczeństwo. Normy jak ISO 9241 mówią, że trzeba dostosować stanowisko pracy do potrzeb ludzi, co oznacza, że wszystko musi być łatwo dostępne. Dbając o ergonomię, nie tylko pomagamy pracownikom, ale też poprawiamy wyniki firmy.

Pytanie 25

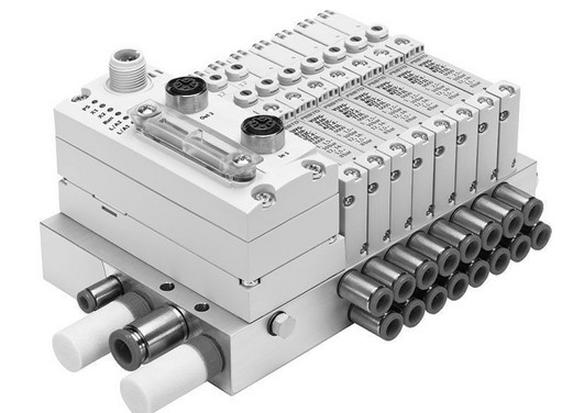

Co jest cechą charakterystyczną przedstawionej na fotografii wyspy zaworowej?

A. Tłumienie hałasu.

B. Wspólne zasilanie bloków.

C. Wzmocnienie ciśnienia.

D. Pojedynczy sygnał wyjściowy.

Wybór odpowiedzi, która nie dotyczy wspólnego zasilania bloków, może wynikać z nieporozumienia dotyczącego funkcji i zastosowania wysp zaworowych. Pojedynczy sygnał wyjściowy sugeruje, że wyspa mogłaby działać tylko w jednym trybie, podczas gdy rzeczywistość jest znacznie bardziej złożona. Wyspy zaworowe mogą kontrolować wiele sygnałów i działać równolegle, co zwiększa ich wszechstronność. W odniesieniu do zasilania bloków, każda jednostka musi być zasilana ze wspólnego źródła, aby zapewnić spójność w działaniu i ciśnieniu. Wzmacnianie ciśnienia również nie jest cechą charakterystyczną wyspy zaworowej, ponieważ sama jednostka nie generuje ciśnienia, lecz wykorzystuje ciśnienie dostarczane przez system zasilania. Z kolei tłumienie hałasu, chociaż istotne w kontekście systemów pneumatycznych, nie jest bezpośrednio związane z funkcjonalnością wyspy zaworowej. W praktyce, wyspy zaworowe są projektowane z myślą o efektywności, a nie o tłumieniu hałasu, które jest kwestią bardziej związana z lokalizacją i działaniem całego systemu automatyzacji. Podejmując decyzje dotyczące instalacji pneumatycznych, ważne jest, aby mieć na uwadze te różnice oraz stosować się do najlepszych praktyk projektowych, co zapewni efektywność i niezawodność w długim okresie czasu.

Pytanie 26

Z przedstawionego rysunku złożeniowego (a) oraz schematu montażowego (b) pompy zębatej wynika, że

A. do montażu pokrywy potrzebne są 2 wkręty.

B. koło pasowe montowane jest przed uszczelnieniem.

C. koło zębate montowane na wale i zablokowane kołkiem.

D. pokrywa mocowana jest do korpusu przed montażem wału i osi.

W tej analizie pytania widać parę błędów, które mogą prowadzić do błędnych wniosków. Sporo ludzi myśli, że koło pasowe przed uszczelnieniem to kluczowy element, ale w pompie zębatej najważniejsze jest dobrze zamocowane koło zębate. Koło pasowe ma swoje miejsce, ale nie jest najważniejsze w kontekście działania pompy. Co do drugiego błędnego założenia — twierdzenie, że do zamontowania pokrywy trzeba dwa wkręty, to też pomyłka. Ilość wkrętów różni się w zależności od modelu, a skupienie się tylko na liczbie może sprawić, że przegapisz inne istotne wymagania dotyczące dokręcania. Ponadto, twierdzenie, że pokrywa montowana jest do korpusu przed wałem, to błąd. Kolejność montażu jest naprawdę ważna dla prawidłowego działania całego układu. Złe podejście do montażu może niesamowicie obniżyć efektywność działania pompy. W inżynierii istotne jest, aby ściśle trzymać się dokumentacji i standardów branżowych, które określają, jak prawidłowo montować i obsługiwać te urządzenia.

Pytanie 27

Wyłącznik silnikowy może zadziałać na skutek

A. uruchomienia silnika przy niewielkim obciążeniu

B. braku jednej fazy zasilającej silnik

C. połączenia uzwojeń silnika w gwiazdę zamiast w trójkąt

D. użycia stałego napięcia w obwodzie sterowania silnika

Skojarzenie uzwojeń silnika w gwiazdę zamiast w trójkąt nie jest przyczyną zadziałania wyłącznika silnikowego, lecz wynika z różnicy w napięciu oraz charakterystyce obciążenia. W przypadku silników małej mocy, skojarzenie w gwiazdę zmniejsza napięcie na uzwojeniach, co jest korzystne przy rozruchu. Włączenie silnika pod niewielkim obciążeniem, co również sugeruje niepoprawna odpowiedź, nie powinno powodować zadziałania wyłącznika, o ile obciążenie jest w granicach dopuszczalnych parametrów silnika. Nieprawidłowe myślenie w tym kontekście często prowadzi do przekonania, że każdy typ obciążenia jest równie niebezpieczny dla silnika, podczas gdy rzeczywistość jest bardziej złożona. Zastosowanie stałego napięcia w obwodzie sterownia silnika jest również błędnym założeniem, gdyż silniki asynchroniczne są zaprojektowane do pracy z napięciem przemiennym. Stosowanie napięcia stałego w takim kontekście prowadziłoby do uszkodzenia silnika, co jest sprzeczne z zasadami jego działania. Kluczowe jest zrozumienie, że prawidłowe zasilanie i odpowiednie parametry pracy silnika to fundamenty jego efektywności i bezpieczeństwa.

Pytanie 28

Jakie elementy znajdują się w zespole przygotowania powietrza?

A. sprężarka, filtr, zawór redukcyjny, manometr

B. filtr, zawór redukcyjny, manometr, smarownica

C. filtr, zawór dławiący, manometr, smarownica

D. sprężarka, filtr, manometr, smarownica

Nieprawidłowe odpowiedzi dotyczą elementów, które nie są standardowo częścią zespołu przygotowania powietrza. Odpowiedzi takie jak sprężarka i zawór dławiący wskazują na pewne nieporozumienia. Sprężarka jest urządzeniem odpowiedzialnym za wytwarzanie sprężonego powietrza, ale nie jest elementem przygotowania powietrza; jest to zatem pierwszy krok w procesie, a nie jego część. W kontekście branżowym, elementy te powinny być rozróżniane, aby uniknąć błędów w projektowaniu systemów pneumatycznych. Zawór dławiący jest zazwyczaj używany do regulacji przepływu, ale nie spełnia funkcji zaworu redukcyjnego, który jest kluczowy do utrzymania stabilnego ciśnienia. Zawory dławiące mogą prowadzić do niestabilności w systemie, gdyż nie kontrolują ciśnienia, tylko jego przepływ. W przypadku zrozumienia układów pneumatycznych, istotne jest, by mieć na uwadze, że właściwe przygotowanie powietrza jest kluczowe dla efektywności całego systemu. Niewłaściwy dobór komponentów może prowadzić do zwiększonego zużycia energii, uszkodzeń urządzeń oraz obniżenia wydajności, co jest zgodne z najlepszymi praktykami branżowymi, które podkreślają znaczenie precyzyjnej konstrukcji i konserwacji systemów pneumatycznych. Dlatego kluczowe jest nie tylko posiadanie odpowiednich elementów, ale także ich integralne zrozumienie i zastosowanie w praktyce.

Pytanie 29

Do czego służy narzędzie przedstawione na rysunku?

A. Gięcia przewodów elektrycznych.

B. Cięcia przewodów pneumatycznych.

C. Łączenia przewodów hydraulicznych.

D. Usuwania izolacji z przewodów elektrycznych.

Narzędzie przedstawione na rysunku to nożyk do przewodów z tworzyw sztucznych, które są powszechnie wykorzystywane w instalacjach pneumatycznych. Jego konstrukcja umożliwia precyzyjne cięcie różnych typów przewodów pneumatycznych, co jest niezwykle istotne w branży automatyki i pneumatyki. Przewody te często stosowane są w systemach transportu sprężonego powietrza, gdzie ich integralność i odpowiednie dopasowanie mają kluczowe znaczenie dla sprawności całego układu. Dzięki zastosowaniu tego narzędzia, możliwe jest uzyskanie gładkich krawędzi bez uszkodzenia struktury materiału, co minimalizuje ryzyko przecieków i awarii. Warto zwrócić uwagę, że zgodnie z najlepszymi praktykami w branży, cięcie przewodów powinno być przeprowadzane w sposób zabezpieczający przed odkształceniem ich końców, co zapewnia prawidłowe działanie systemów pneumatycznych. Dobrej jakości nożyk do przewodów jest niezbędnym wyposażeniem każdego technika zajmującego się instalacjami pneumatycznymi.

Pytanie 30

Modulacja szerokości impulsu (PWM) w systemach sterujących odnosi się do regulacji poprzez zmianę

A. amplitudy impulsu

B. szerokości impulsu

C. fazy sygnału

D. częstotliwości sygnału

W poprzednich odpowiedziach pojawiły się koncepcje, które nie odpowiadają zasadom działania modulatorów PWM. Zmiana częstotliwości sygnału nie jest głównym sposobem działania PWM, ale może wpływać na wydajność w pewnych kontekstach. W rzeczywistości, w PWM częstotliwość pozostaje stała, a zmienia się szerokość impulsów. Amplituda impulsu również nie odgrywa kluczowej roli w PWM, gdyż sygnał PWM zazwyczaj operuje na stałym poziomie napięcia, a jego moc modyfikowana jest przez szerokość impulsu, a nie jego wysokość. W kontekście fazy sygnału, jest to zupełnie inna technika modulacji, która nie ma zastosowania w PWM. Zmiana fazy może wprowadzać inne zjawiska, takie jak interferencja w falach sinusoidalnych, ale nie ma związku z modulacją szerokości impulsu. Typowym błędem myślowym jest mylenie tych różnych technik, co prowadzi do nieporozumień dotyczących ich zastosowań i skuteczności. Zrozumienie, że PWM koncentruje się na szerokości impulsu, jest kluczowe dla prawidłowego zastosowania tej technologii w praktycznych aplikacjach, takich jak sterowanie silnikami czy regulacja jasności światła.

Pytanie 31

Która kombinacja stanów logicznych wejść I2 i I3 sterownika w przedstawionym układzie wskazuje na poprawny montaż czujników?

	Tłoczysko siłownika wsunięte		Tłoczysko siłownika wysunięte
	Stan I2	Stan I3	Stan I2	Stan I3
Zestaw 1.	0	0	1	1
Zestaw 2.	1	0	0	1
Zestaw 3.	0	1	1	0
Zestaw 4.	1	1	0	0

A. Zestaw 1.

B. Zestaw 3.

C. Zestaw 4.

D. Zestaw 2.

Zestaw 2. jest prawidłową odpowiedzią, ponieważ odzwierciedla stan logiczny, który jest wymagany do prawidłowego montażu czujników w tym układzie. Przy wciśniętym tłoczysku siłownika, co odpowiada stanowi I2=1, oraz przy wysuniętym tłoczysku, co odpowiada stanowi I3=0, czujniki powinny działać w sposób, który wskazuje na ich poprawne połączenie i prawidłowe działanie. W praktyce zastosowanie tego schematu polega na zapewnieniu, że czujniki są odpowiednio zsynchronizowane z jednostką sterującą, co wpływa na bezpieczeństwo i efektywność systemu. W przemyśle automatyzacji i robotyki, prawidłowy montaż czujników jest kluczowy dla funkcjonowania złożonych systemów, gdzie błędy w połączeniach mogą prowadzić do poważnych awarii lub uszkodzeń. Warto także pamiętać, że zasady montażu czujników są zgodne z wytycznymi IEC oraz normami ISO, które podkreślają znaczenie precyzyjnych pomiarów i prawidłowego ustawienia wejść i wyjść w systemach automatyki.

Pytanie 32

Siłownik hydrauliczny o powierzchni tłoka A = 20 cm2 musi wygenerować siłę F = 30 kN. Jakie powinno być ciśnienie oleju?

A. 1 500 bar

B. 15 bar

C. 150 bar

D. 15 000 bar

Odpowiedź 150 bar jest prawidłowa z uwagi na zastosowanie wzoru na obliczenie ciśnienia w siłowniku hydraulicznym. Ciśnienie (p) oblicza się według wzoru p = F / A, gdzie F to siła wywierana przez siłownik, a A to powierzchnia czynna tłoka. W tym przypadku F wynosi 30 kN, co jest równoznaczne z 30 000 N, a A wynosi 20 cm², co należy przeliczyć na m² (20 cm² = 0,002 m²). Podstawiając wartości do wzoru: p = 30 000 N / 0,002 m² = 15 000 000 Pa, co daje 150 bar (1 bar = 100 000 Pa). W praktyce, w hydraulice przemysłowej, utrzymywanie właściwego ciśnienia ma kluczowe znaczenie dla efektywności działania układów, co wpływa na bezpieczeństwo oraz niezawodność maszyn. Technologie hydrauliczne są powszechnie stosowane w budownictwie, przemyśle motoryzacyjnym i lotniczym, gdzie precyzyjne sterowanie siłą i ruchem jest niezbędne.

Pytanie 33

Śrubę mikrometryczną do pomiaru głębokości otworów przedstawia rysunek

A. D

B. A

C. B

D. C

Wybór niepoprawnej odpowiedzi może wynikać z niepełnego zrozumienia zasad działania śruby mikrometrycznej oraz jej konstrukcji. Narzędzia przedstawione w pozostałych odpowiedziach, takie jak A, Ds i C, nie spełniają kluczowych wymogów dla pomiaru głębokości. Śruba mikrometryczna została zaprojektowana tak, aby miała stabilną podstawę, co zapewnia odpowiednią pozycję pomiarową oraz eliminację błędów wynikających z ruchów rąk. Odpowiedzi, które nie posiadają wysuwanego pręta pomiarowego, nie mogą być używane do dokładnych pomiarów głębokości, ponieważ brak takiego elementu uniemożliwia dotarcie do dna otworu i odczytanie dokładnej wartości. Często zdarza się, że osoby nieprzygotowane technicznie mylą różne narzędzia pomiarowe z powodu ich podobnego wyglądu, co prowadzi do błędnych wniosków. Ważne jest zrozumienie, że każdy typ narzędzia ma swoje specyficzne zastosowanie i nie każdy sprzęt jest odpowiedni do pomiaru głębokości. Zrozumienie różnic między tymi narzędziami, a także znajomość ich właściwości jest kluczowe w kontekście zachowania rzetelności pomiarowej i jakości wykonywanych prac. Aby uniknąć takich pomyłek, warto zapoznać się z zasadami działania poszczególnych narzędzi oraz ich zastosowaniem w praktyce przemysłowej.

Pytanie 34

Odczytaj wynik pomiaru wykonanego mikrometrem.

A. 5,80 mm

B. 4,30 mm

C. 5,30 mm

D. 4,80 mm

Wybór błędnej odpowiedzi może wynikać z kilku typowych nieporozumień dotyczących odczytu pomiarów mikrometrycznych. Wiele osób może błędnie zinterpretować pozycję na podziałce głównej, co prowadzi do wyboru wartości 5,80 mm lub 5,30 mm. Problemy te zazwyczaj wynikają z nieprawidłowego odczytu liczby głównej, gdzie osoba pomiarowa może pomylić się, myśląc, że wartość na podziałce głównej pokazuje coś innego niż faktycznie jest. Ponadto, niepoprawne odczytywanie noniusza, takiego jak linia 30 lub 50, mogą skutkować odpowiedzią 4,30 mm lub 4,80 mm. Tego rodzaju błędy są częste, gdy osoba nie zwraca uwagi na precyzyjność podziałki noniusza, co jest kluczowe dla uzyskania dokładnych pomiarów. Zmniejszenie takich pomyłek można osiągnąć poprzez regularne ćwiczenie technik odczytu oraz szkolenie w dziedzinie metrologii. Zrozumienie zasad działania mikrometru oraz umiejętność odczytywania wyników w kontekście wymagań technicznych i standardów branżowych jest fundamentalne dla każdego specjalisty zajmującego się pomiarami w inżynierii oraz produkcji. Warto zainwestować czas w naukę poprawnych technik, co zaowocuje zwiększoną precyzją i jakością wykonywanych pomiarów.

Pytanie 35

W systemie mechatronicznym znajduje się 18 czujników cyfrowych, 4 przetworniki analogowe oraz 11 elementów wykonawczych działających w trybie dwustanowym. Jaką konfigurację modułowego sterownika PLC należy zastosować do zarządzania tym układem?

A. DI16/DO8 oraz AI4

B. DI32/DO8 oraz AI2

C. DI16/DO16 oraz AI2

D. DI32/DO16 oraz AI4

Wybór złej konfiguracji w systemie PLC może naprawdę narobić kłopotów. Na przykład, DI16/DO16 oraz AI2 to kiepski pomysł, bo mają za mało wejść. W twoim układzie potrzeba przynajmniej 18 wejść, więc DI16 będzie niewystarczające. A te 2 analogowe na AI2? No, raczej nie podepniesz wszystkich 4 przetworników, co może spowodować, że nie będziesz mógł monitorować ważnych parametrów. Możesz pomyśleć, że DI32/DO8 oraz AI2 to dobry plan, bo DI32 ma odpowiednią liczbę wejść, ale 8 wyjść cyfrowych to za mało, żeby obskoczyć 11 elementów wykonawczych. To może być frustrujące, bo układ może nie działać jak należy. Podobna sytuacja jest z DI16/DO8 oraz AI4 – znowu te 16 wejść to za mało na wszystkie czujniki. Generalnie, dobierając konfigurację sterowników PLC, dobrze jest mieć na uwadze nadmiarowość i elastyczność, bo wtedy system łatwiej dostosować do przyszłych potrzeb.

Pytanie 36

Ciecze hydrauliczne, które przekazują energię, lecz nie oferują ochrony przed korozją ani smarowania, to ciecze klasy

A. HG

B. HH

C. HL

D. HR

Ciecze hydrauliczne typu HL, HG i HR mocno różnią się od HH i mogą wprowadzać w błąd, jeśli chodzi o zastosowanie. Ciecze HL mają dodatki, które chronią przed korozją i smarują, więc są lepsze tam, gdzie trzeba dbać o elementy przed zużyciem. Gdy są stosowane w warunkach wysokiego ciśnienia i temperatury, ich smarujące właściwości mogą bardzo wpłynąć na żywotność hydrauliki. Jeśli chodzi o ciecze HG, to one są stworzone z myślą o ryzykownych środowiskach, jak przemysł petrochemiczny, gdzie istnieje większe zagrożenie pożarem. Z kolei ciecze HR, też chroniące przed korozją, sprawdzają się w bardziej skomplikowanych układach hydraulicznych, gdzie obciążenia są większe i warunki pracy trudniejsze. Często mylimy się przy wyborze cieczy hydraulicznych, bo nie rozumiemy ich specyficznych potrzeb, dlatego warto znać klasyfikacje i właściwości płynów, żeby dopasować je do wymagań, a takie normy jak ISO 11158 są tu bardzo pomocne.

Pytanie 37

Który z przedstawionych sposobów ułożenia przewodu hydraulicznego jest prawidłowy?

A. A.

B. D.

C. B.

D. C.

Dobra robota! Odpowiedź D to strzał w dziesiątkę, bo pokazuje, jak powinny być ułożone przewody hydrauliczne, żeby wszystko działało jak należy. Wiesz, jak to jest – jeśli zagięcia są za ostre, to przepływ cieczy się psuje i może być wtedy kłopot z uszkodzeniem przewodu. Z tego, co pamiętam, normy PN-EN mówią, żeby przewody kłaść tak, by ciecz mogła płynąć swobodnie, a to naprawdę wpływa na to, jak działa cały system. Im lepiej ułożone przewody, tym mniejsze ryzyko turbulencji, które mogą zniszczyć przewód i sprawić, że więcej energii będzie trzeba zużyć. W przemyśle maszynowym to mega ważne – tam dokładność w prowadzeniu przewodów ma ogromne znaczenie dla wydajności i bezpieczeństwa. Jak przewody są dobrze ułożone, to dłużej posłużą i rzadziej będą się psuć, a to w końcu pozwala zaoszczędzić kasę na naprawach.

Pytanie 38

Mocno podgrzana ciecz hydrauliczna wytwarza podczas awarii w słabo wentylowanym pomieszczeniu tzw. "mgłę olejową", która może prowadzić do różnych schorzeń

A. układu pokarmowego

B. układu sercowego

C. dermatologicznych

D. układu słuchu

Zrozumienie wpływu rozgrzanej cieczy hydraulicznej na zdrowie człowieka wymaga znajomości mechanizmów działania substancji chemicznych oraz ich skutków zdrowotnych. Odpowiedzi dotyczące narządu słuchu i serca są mylące, ponieważ mgła olejowa głównie działa na skórę, a nie na te narządy. Problemy ze słuchem mogą być wynikiem hałasu w środowisku pracy, nie zaś kontaktu z mgłą olejową. Mylne jest również myślenie, że mgła olejowa wpływa na serce; skutki zdrowotne związane z substancjami chemicznymi, takimi jak oleje hydrauliczne, nie są bezpośrednio związane z układem sercowo-naczyniowym. Do najczęstszych dolegliwości związanych z narażeniem na oleje i smary należą problemy dermatologiczne, związane z podrażnieniem skóry. Problemy z przewodem pokarmowym w tym kontekście także są nieprawidłowe, ponieważ substancje te nie są wprowadzane do organizmu doustnie, a ich wpływ na układ pokarmowy nie jest bezpośredni. Odpowiedź wskazująca na problemy dermatologiczne uwzględnia natomiast rzeczywiste ryzyko zdrowotne, które może wystąpić w wyniku kontaktu ze szkodliwymi substancjami w formie mgły olejowej.

Pytanie 39

Prędkość ruchu tłoczyska w siłowniku hydraulicznym ma odwrotną zależność od

A. efektywności siłownika

B. wydajności siłownika

C. natężenia przepływu medium roboczego do siłownika

D. powierzchni roboczej tłoka

Wybór odpowiedzi dotyczącej sprawności siłownika, mocy wyjściowej lub natężenia przepływu czynnika roboczego jako czynników wpływających na prędkość tłoczyska siłownika hydraulicznego ilustruje kilka błędnych koncepcji w zakresie zrozumienia zasad hydrauliki. Sprawność siłownika odnosi się do efektywności przetwarzania energii hydraulicznej na energię mechaniczną, która nie ma bezpośredniego wpływu na prędkość tłoczyska, a raczej na to, jak efektywnie siłownik wykonuje pracę w danym cyklu. Można zauważyć, że wysoka sprawność może prowadzić do lepszej wydajności systemu, ale nie zmienia samego związku między natężeniem przepływu a prędkością tłoczyska. Z kolei moc wyjściowa siłownika, która jest produktem ciśnienia i wydajności, również nie jest bezpośrednio powiązana z prędkością tłoczyska, ponieważ moc może być zachowana przy różnych prędkościach w zależności od warunków pracy. Ostatecznie, natężenie przepływu czynnika roboczego jest zwarcie związane z prędkością tłoczyska, jednak to powierzchnia tłoka decyduje o tym, jak to natężenie wpływa na ruch tłoczyska. W wielu przypadkach, błędne wnioski prowadzą do nieoptymalnych wyborów w projektowaniu układów hydraulicznych, co może skutkować zmniejszoną efektywnością i zwiększonym zużyciem energii.

Pytanie 40

Jakie urządzenie powinno być wykorzystane do weryfikacji szczelności instalacji pneumatycznej?

A. Optyczny detektor nieszczelności

B. Detektor z lampą UV

C. Detektor gazów

D. Ultradźwiękowy wykrywacz nieszczelności

Detektor z lampą ultrafioletową nie jest odpowiednim narzędziem do wykrywania nieszczelności w instalacjach pneumatycznych. To urządzenie jest zazwyczaj stosowane w diagnostyce wycieków substancji organicznych, takich jak oleje czy płyny hydrauliczne, które po nałożeniu specjalnego barwnika fluorescencyjnego mogą być identyfikowane pod wpływem promieniowania UV. W przypadku gazów czy powietrza, które nie mają zdolności do fluorescencji, metoda ta jest nieefektywna. Optyczny wykrywacz nieszczelności również nie jest najlepszym wyborem, ponieważ polega on na optycznym wykrywaniu zmian w strukturze materiału, co w przypadku gazów i powietrza nie przynosi pożądanych rezultatów. Detektory gazowe, choć mogą identyfikować obecność niektórych gazów, nie są w stanie precyzyjnie lokalizować nieszczelności w instalacjach pneumatycznych. Często prowadzi to do błędnych przekonań, że wystarczy wykryć obecność danego gazu, aby ocenić szczelność instalacji. W rzeczywistości, nieszczelności mogą być bardzo małe i trudne do wykrycia przy użyciu tych metod. Dlatego kluczowe jest zastosowanie odpowiednich technologii, takich jak ultradźwiękowe wykrywacze nieszczelności, które są bardziej precyzyjne i skuteczne w lokalizowaniu problemów w instalacjach pneumatycznych.
