Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 10 maja 2026 09:38
Data zakończenia: 10 maja 2026 09:47

Egzamin zdany!

Wynik: 31/40 punktów (77,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jaki skutek wywoła zmniejszenie wartości pojemności kondensatora C2 w układzie zasilacza napięcia stałego, którego schemat przedstawiono na rysunku?

A. Zmniejszą się tętnienia napięcia UWE

B. Zmaleje wartość napięcia UWE

C. Wzrośnie wartość napięcia UWE

D. Zwiększą się tętnienia napięcia UWE

Zrozumienie wpływu kondensatorów na działanie układów zasilających jest kluczowe, jednak pomyłki są częste. Niektórzy mogą sądzić, że zmniejszenie pojemności kondensatora C2 prowadzi do zmniejszenia tętnień napięcia UWE, co jest błędnym założeniem. W rzeczywistości, kondensatory w układach zasilających, takie jak C2, mają za zadanie gromadzenie energii i wygładzanie napięcia. Zmniejszenie pojemności oznacza, że kondensator będzie miał trudności z utrzymaniem stabilnego napięcia, co prowadzi do zwiększenia jego fluktuacji. Inna nieprawidłowa koncepcja to przekonanie, że zmniejszenie pojemności kondensatora wpłynie na stałość napięcia UWE. W rzeczywistości, napięcie UWE jest ściśle związane z efektywnością filtracji, a kondensator o mniejszej pojemności będzie miał trudności z zapewnieniem wymaganej stabilizacji. Często mylone jest również pojęcie pojemności z odpornością na zmiany napięcia, co prowadzi do błędnych wniosków na temat działania układów zasilających. W profesjonalnej praktyce inżynieryjnej ważne jest, aby dobierać kondensatory zgodnie z ich zastosowaniem, co zapewnia zgodność z najlepszymi praktykami branżowymi. Niezrozumienie tej zasady może prowadzić do niestabilności systemu oraz zwiększenia ryzyka uszkodzenia elementów elektronicznych, co jest nieakceptowalne w kontekście współczesnych standardów projektowania.

Pytanie 2

Aby zweryfikować funkcjonalność kabla krosowego, co należy zastosować?

A. wobulatora przy odłączonym kablu od wszystkich urządzeń

B. wobulatora przy podłączonym kablu do sieci komputerowej

C. testera kabli sieciowych przy podłączonym kablu do sieci komputerowej

D. testera kabli sieciowych przy odłączonym kablu od wszystkich urządzeń

Tester kabli sieciowych to naprawdę przydatne urządzenie, które pozwala sprawdzić, czy kable krosowe działają jak należy. Żeby wyniki były miarodajne, kabel musi być odłączony od wszystkich urządzeń. To pozwala testerowi na dokładne zbadanie każdej żyły kabli, bez żadnych zakłóceń z podłączonych sprzętów. Gdy kabel jest odłączony, można przeprowadzić solidną analizę, co pozwala wyłapać ewentualne zwarcia, przerwy czy złe połączenia. Warto też pamiętać, że standardy jak TIA/EIA-568 mówią, jak najlepiej instalować i testować kabli, a przestrzeganie ich to klucz do dobrze działającej sieci. Testowanie po instalacji jest super ważne, bo można szybko znaleźć i naprawić błędy, co poprawia niezawodność całego systemu. Używanie testera przy odłączonym kablu to najlepszy sposób, żeby upewnić się, że wszystko działa jak trzeba, co jest mega ważne dla stabilności i wydajności naszych sieci.

Pytanie 3

Opady śniegu mogą prowadzić do znacznego obniżenia jakości odbioru sygnału

A. telewizyjnego naziemnego

B. telewizji kablowej

C. telewizji satelitarnej

D. radiowego naziemnego

Opady śniegu mogą znacząco wpłynąć na jakość odbioru sygnału telewizji satelitarnej ze względu na charakterystykę transmisji satelitarnej, która opiera się na sygnałach radiowych wysyłanych z satelitów krążących na wysokich orbitach. Sygnały te są podatne na zjawiska atmosferyczne, takie jak opady deszczu czy śniegu, które mogą powodować tłumienie sygnału. W przypadku opadów śniegu, cząsteczki wody i kryształki lodu mogą powodować znaczące straty sygnału, co skutkuje zakłóceniami lub całkowitym brakiem odbioru. Dla przykładu, w sytuacji intensywnych opadów śniegu, użytkownicy telewizji satelitarnej mogą doświadczać problemów z sygnałem, co może objawiać się w postaci zniekształceń obrazu, zacinania się transmisji lub brakiem sygnału. Standardy dotyczące instalacji anten satelitarnych oraz dobre praktyki wskazują, że odpowiednie umiejscowienie anteny oraz jej właściwe zabezpieczenie przed opadami mogą minimalizować te problemy, jednak całkowite ich wyeliminowanie może być trudne. Z tego powodu w regionach o dużych opadach śniegu, użytkownicy powinni rozważyć systemy, które potrafią zredukować wpływ warunków atmosferycznych na jakość sygnału.

Pytanie 4

Jak określa się poziom sygnału w gniazdku abonenckim telewizji naziemnej?

A. dBµΩ

B. dBmW

C. dBmA

D. dBµV

Poprawna odpowiedź to dBµV, co oznacza decybele mikrovoltów. Jest to jednostka miary, która pozwala na określenie poziomu sygnału w systemach telekomunikacyjnych, w tym w telewizji naziemnej. Wartość poziomu sygnału w dBµV jest kluczowa dla oceny jakości odbioru sygnału telewizyjnego, gdyż zbyt niski poziom może prowadzić do zakłóceń w odbiorze, a w rezultacie do utraty jakości obrazu i dźwięku. Z przeprowadzonych badań wynika, że optymalny poziom sygnału w gniazdku abonenckim powinien wynosić od 60 do 80 dBµV, co zapewnia stabilny odbiór sygnału bez zakłóceń. W praktyce, technicy często korzystają z mierników sygnału, które umożliwiają precyzyjne określenie poziomu sygnału w dBµV, co jest niezbędne podczas instalacji i konserwacji systemów antenowych. Zgodnie z normami branżowymi, monitorowanie poziomu sygnału w tej jednostce jest standardem w projektowaniu i eksploatacji infrastruktury telewizyjnej.

Pytanie 5

Jaki element elektroniczny przedstawiony jest na zdjęciu?

A. Procesor.

B. Komparator.

C. Jednostka ALU.

D. Pamięć RAM.

Odpowiedź 'Procesor' jest prawidłowa, ponieważ na zdjęciu widoczny jest kluczowy element elektroniczny, który pełni funkcję centralnej jednostki obliczeniowej. Procesory, znane również jako CPU (Central Processing Unit), są odpowiedzialne za wykonywanie instrukcji z programów komputerowych, co czyni je niezbędnymi w każdym systemie komputerowym. Ich budowa składa się z rdzeni, które realizują obliczenia, oraz z jednostek wykonawczych, które przetwarzają dane. Ważnym aspektem jest również architektura procesora, która może być oparta na różnych standardach, takich jak x86 lub ARM, co wpływa na jego wydajność i zastosowanie. Procesory znajdują zastosowanie nie tylko w komputerach, ale także w smartfonach, serwerach, a także w systemach wbudowanych. Wiedza na temat procesorów jest kluczowa w kontekście projektowania systemów elektronicznych oraz optymalizacji ich wydajności. Zrozumienie działania procesora pozwala na skuteczniejsze programowanie oraz rozwijanie aplikacji, które w pełni wykorzystują jego możliwości.

Pytanie 6

Przedstawione urządzenie to

A. korektor graficzny.

B. generator przestrajany.

C. wzmacniacz akustyczny.

D. mikser stereofoniczny.

Wybór niewłaściwej odpowiedzi sugeruje pewne nieporozumienia w zakresie funkcji i zastosowania różnych urządzeń audio. Generator przestrajany, na przykład, jest urządzeniem, które generuje sygnały o różnych częstotliwościach i jest często wykorzystywane w syntezatorach lub instrumentach elektronicznych, a nie w regulacji poziomu sygnału audio w danym zakresie częstotliwości. Z kolei wzmacniacz akustyczny ma na celu zwiększenie mocy sygnału audio, aby móc napędzać głośniki, a jego podstawową funkcją jest wzmocnienie sygnału, a nie jego korekcja. Mikser stereofoniczny, z drugiej strony, umożliwia łączenie różnych źródeł dźwięku i regulację ich poziomów oraz panoramy stereo, ale nie oferuje precyzyjnej regulacji w poszczególnych pasmach częstotliwości tak jak korektor graficzny. W rezultacie, pomylenie tych urządzeń może prowadzić do niewłaściwego użycia i w efekcie do obniżenia jakości dźwięku. Warto pamiętać, że każdy z tych elementów ma swoją unikalną rolę w procesie produkcji audio, a ich funkcje są ściśle określone. Znajomość tych różnic jest kluczowa w pracy z dźwiękiem oraz w zastosowaniach w zakresie inżynierii dźwięku.

Pytanie 7

Którego przyrządu należy użyć do sprawdzenia poprawności połączeń okablowania sieci komputerowej?

A. A.

B. D.

C. B.

D. C.

Odpowiedź B jest trafna, bo żeby sprawdzić, czy wszystko w sieci komputerowej chodzi jak należy, korzysta się z testera kabli. Taki tester pomaga zobaczyć, które przewody są połączone dobrze, a które mogą mieć jakieś przerwy czy zwarcia. Na przykład, jak podłączysz tester do kabla, to pokaże Ci, jakie żyły działają oraz czy sygnał przechodzi przez wszystkie potrzebne linie. Gdy mówimy o standardach jak TIA/EIA-568-A/B, to tester kabli jest mega ważny, bo dzięki niemu można być pewnym, że instalacja spełnia normy do przesyłu danych. W sumie dobrze jest mieć taki tester po każdym etapie instalacji, bo można wtedy wcześnie wyłapać błędy, co w przyszłości ułatwi życie i obniży koszty związane z naprawami. Z mojego doświadczenia, używanie testera pozwala zaoszczędzić sporo czasu i nerwów przy tworzeniu sieci.

Pytanie 8

Termin "adres MAC" odnosi się do adresu

A. komputera przydzielonego przez serwer DHCP.

B. karty sieciowej przypisanego przez producenta urządzenia.

C. bramy domowej.

D. serwera DHCP.

Adres MAC (Media Access Control) to unikalny identyfikator przypisany do interfejsu sieciowego urządzenia, takiego jak karta sieciowa, przez producenta. Składa się z 48-bitowej liczby, zazwyczaj zapisywanej w postaci sześciu grup po dwa znaki szesnastkowe. Adresy MAC są używane w warstwie łącza danych modelu OSI do identyfikacji urządzeń w sieci lokalnej. Dzięki unikalności adresu MAC, urządzenia mogą komunikować się bez konfliktów. Przykładowo, router w sieci lokalnej używa adresów MAC do kierowania pakietów do właściwych odbiorców. Warto zauważyć, że adresy MAC są kluczowe w protokołach takich jak Ethernet i Wi-Fi, gdzie identyfikacja urządzeń jest niezbędna do prawidłowego funkcjonowania sieci. Standard IEEE 802.3 dla Ethernetu oraz IEEE 802.11 dla Wi-Fi jasno określają, jak adresy MAC są tworzone i używane. W praktyce, znajomość adresów MAC jest niezbędna przy konfigurowaniu zabezpieczeń w sieci, takich jak filtrowanie MAC, które pozwala administratorom na ograniczenie dostępu do sieci tylko do autoryzowanych urządzeń.

Pytanie 9

Urządzenie działające w sieci komputerowej, mające na celu powiększenie zasięgu transmisji przez odtworzenie pierwotnego kształtu sygnału, bez oceny poprawności przesyłanych informacji, to

A. hub

B. bridge

C. switch

D. repeater

Repeater, znany również jako wzmacniacz sygnału, jest urządzeniem, które działa na warstwie fizycznej modelu OSI. Jego głównym zadaniem jest odbieranie sygnałów sieciowych, a następnie ich regeneracja i ponowne przesyłanie, co pozwala na zwiększenie zasięgu transmisji. Przykład zastosowania repeatera można zobaczyć w dużych biurach lub na kampusach uniwersyteckich, gdzie dystans między urządzeniami sieciowymi może przekraczać standardowy zasięg sieci Ethernet. W takich przypadkach repeater pozwala na efektywne łączenie kilku segmentów sieci, eliminując utratę jakości sygnału. Repeater działa bez analizy danych, co oznacza, że nie filtruje ani nie interpretuje przesyłanych informacji, co czyni go idealnym rozwiązaniem do rozszerzenia zasięgu. Dobre praktyki zalecają umieszczanie repeaterów w miejscach, gdzie sygnał jest najsłabszy, by maksymalnie wykorzystać ich możliwości. Warto również pamiętać o stosowaniu repeaterów w sieciach Wi-Fi, gdzie mogą znacznie poprawić jakość sygnału w trudno dostępnych lokalizacjach.

Pytanie 10

Przewody zasilające łączące antenę z odbiornikiem określa się mianem

A. fiderami

B. dipolami

C. symetryzatorami

D. dyrektorami

Odpowiedź 'fiderami' jest właściwa, bo fider to po prostu linia zasilająca między anteną a odbiornikiem, która odpowiada za przesył energii radiowej. W systemach komunikacji RF fidery są mega ważne, bo ich jakość wpływa na to, jak dobrze będziemy odbierać sygnał. Na przykład, w telekomunikacji czy radiokomunikacji najczęściej używa się fiderów o impedancji 50 lub 75 ohm, co jest zgodne z tym, co obowiązuje w branży. Dobre praktyki mówią, żeby wybierać fidery o niskich stratach, żeby jak najmniej sygnału tracić, bo to jest istotne, kiedy antena jest daleko od odbiornika. No i nie zapominajmy o odbiciach, które mogą wystąpić, gdy impedancja nie jest dopasowana – to pokazuje, jak ważne jest, żeby fider był odpowiednio dobrany. Dobrym przykładem są instalacje telewizyjne, gdzie jakość sygnału telewizyjnego jest mocno związana z tym, jaki fider używamy. Zrozumienie tego tematu jest kluczowe, jak chcemy zbudować skuteczne systemy antenowe.

Pytanie 11

Który z wymienionych elementów elektronicznych przedstawiony jest na zdjęciu?

A. Wzmacniacz operacyjny.

B. Przerzutnik monostabilny.

C. Transoptor.

D. Komparator.

Wybór wzmacniacza operacyjnego jako poprawnej odpowiedzi jest uzasadniony przez oznaczenie "ULY7741", które jest charakterystyczne dla takich elementów produkowanych przez firmę CEMI. Wzmacniacze operacyjne są kluczowymi komponentami w obwodach analogowych, wykorzystywanymi w aplikacjach takich jak wzmacnianie sygnałów, filtracja oraz przetwarzanie sygnałów. Dzięki swojej wysokiej impedancji wejściowej i niskiej impedancji wyjściowej, wzmacniacze operacyjne znajdują zastosowanie w wielu układach, w tym w systemach audio, pomiarowych oraz w automatyce. Można je znaleźć w różnych konfiguracjach, takich jak wzmacniacze różnicowe, integratory czy wzmacniacze inwerterowe. W standardach branżowych, wzmacniacze operacyjne są często klasyfikowane według parametrów takich jak pasmo przenoszenia, wzmocnienie czy szybka reakcja, co czyni je niezwykle wszechstronnymi i użytecznymi w projektowaniu układów elektronicznych. Dodatkowo, znajomość oznaczeń producenckich i typów elementów elektronicznych jest niezbędna dla każdego inżyniera pracującego w dziedzinie elektroniki.

Pytanie 12

Przedstawiony na rysunkach przyrząd pomiarowy przeznaczony jest do

A. ustawiania anteny satelitarnej.

B. pomiaru tłumienności przewodu antenowego.

C. analizy jakości sygnału w sieci telewizji kablowej.

D. ustawiania anteny telewizji naziemnej.

Wybór innych opcji pewnie zrodził się z niejasności co do tego, do czego służy to urządzenie. Odpowiedzi, które mówią o pomiarze tłumienności przewodu antenowego, czy ustawianiu anteny satelitarnej są błędne. Każdy z tych procesów wymaga innych narzędzi. Na przykład, do pomiaru tłumienności przewodów stosuje się inne metody, takie jak reflektometria. A żeby ustawić antenę satelitarną, trzeba mieć mierniki do sygnałów satelitarnych, które są zupełnie inne niż te do telewizji naziemnej. No i analiza sygnału kablowego to inna bajka, bo tam sygnał idzie przez przewody, a nie przez fale radiowe. Takie pomyłki mogą wynikać z nieporozumień odnośnie technologii, więc warto zrozumieć te różnice, żeby lepiej wykorzystać możliwości telewizji.

Pytanie 13

Jak można ustalić miejsce, w którym doszło do uszkodzenia kabla przesyłającego sygnał telewizji kablowej do odbiorcy?

A. zmierzyć poziom sygnału w kanale zwrotnym

B. zmierzyć impedancję falową kabla

C. analizować parametry sygnału przy użyciu analizatora widma

D. zbadać parametry kabla za pomocą reflektometru

Mierzenie poziomu sygnału w kanale zwrotnym, choć może dostarczyć pewnych informacji o jakości sygnału, nie jest skuteczną metodą lokalizacji przerwań w kablach. Tego typu pomiar koncentruje się głównie na analizie sygnału, który już dotarł do odbiornika, co nie pozwala na dokładne określenie miejsca awarii. Co więcej, różnice w poziomie sygnału mogą wynikać z wielu czynników, takich jak zakłócenia elektromagnetyczne czy inne problemy w sieci, co czyni tę metodę nieprecyzyjną. Z kolei pomiar impedancji falowej kabla jest istotny dla oceny dopasowania kabla do systemu, ale nie dostarcza informacji o lokalizacji uszkodzenia. Niepoprawne zrozumienie roli impedancji może prowadzić do błędnych wniosków o stanie kabla. Używanie analizatora widma również nie jest optymalne do lokalizacji przerwań, ponieważ jego głównym celem jest analiza widma sygnału, a nie lokalizacja uszkodzeń. Warto zauważyć, że wszystkie te podejścia mogą prowadzić do mylnych interpretacji i opóźnień w naprawach, co wpływa na jakość świadczonych usług. W branży telekomunikacyjnej kluczowe jest stosowanie właściwych narzędzi, takich jak reflektometry, które umożliwiają efektywne diagnozowanie problemów.

Pytanie 14

Jakiego sprzętu należy użyć podczas wymiany uszkodzonej diody w elektrozaczepie drzwi wejściowych?

A. Stacji lutowniczej

B. Stacji na gorące powietrze

C. Lutownicy transformatorowej

D. Lutownicy oporowej

Kiedy wybierasz inne narzędzia lutownicze, jak lutownica oporowa czy stacja lutownicza, mogą się zdarzyć problemy przy wymianie diod w elektrozaczepach. Lutownica oporowa, wiadomo, też się używa w elektronice, ale nie daje takiej samej kontroli nad temperaturą jak transformatorowa, co jest istotne, bo diody są wrażliwe na ciepło. Stacje lutownicze są lepsze jakościowo, ale też bardziej skomplikowane w obsłudze, co może być problemem dla początkujących. A stacje na gorące powietrze, choć przydatne, nie nadają się do precyzyjnego lutowania małych elementów, bo mogą rozgrzać otoczenie i uszkodzić inne komponenty. Niektórzy mylą sytuacje niskiej i wysokiej temperatury użytkowania, co może prowadzić do złych decyzji przy wyborze narzędzi. W sumie, ważne jest, żeby w odpowiednich sytuacjach sięgać po narzędzia, które są zgodne z branżowymi zaleceniami.

Pytanie 15

Instalując czujkę ruchu typu NC w konfiguracji EOL, rezystor parametryczny powinien być połączony szeregowo ze stykiem alarmowym czujki i umiejscowiony

A. na środku przewodu

B. w obudowie czujki

C. bezpośrednio przy centrali

D. niezależnie od miejsca

Podłączenie czujki ruchu typu NC (Normalnie Zamknięty) w konfiguracji EOL (End Of Line) z rezystorem parametrycznym umieszczonym w obudowie czujki to rozwiązanie zgodne z najlepszymi praktykami w dziedzinie systemów zabezpieczeń. Umieszczenie rezystora w obudowie czujki pozwala na minimalizację długości przewodów, co z kolei zmniejsza ryzyko zakłóceń sygnału oraz zapewnia lepszą ochronę przed manipulacją. Taka konfiguracja zapewnia także, że wszelkie zmiany w obwodzie, takie jak odłączenie przewodu, będą natychmiastowo wykrywane przez system alarmowy, co zwiększa jego niezawodność. W praktyce, wiele systemów alarmowych wymaga stosowania rezystorów w obudowach czujek, aby sprostać normom EN 50131 oraz innym standardom branżowym dotyczącym instalacji zabezpieczeń. Dodatkowo, umieszczenie rezystora w obudowie czujki ułatwia konserwację i diagnostykę, ponieważ w razie potrzeby można szybko sprawdzić stan rezystora oraz samej czujki, co jest istotne w kontekście utrzymania sprawności systemu.

Pytanie 16

Złącze SCART, używane do przesyłania sygnałów AV, przedstawia fotografia

A. D.

B. A.

C. C.

D. B.

Zrozumienie różnicy między różnymi rodzajami złączy AV jest kluczowe w kontekście technologii przesyłania sygnałów audio-wideo. Wybór odpowiedzi, która nie odnosi się do złącza SCART, może być wynikiem pomylenia jego charakterystycznych cech z innymi typami złączy. Na przykład, HDMI, które jest reprezentowane przez odpowiedź A, jest nowoczesnym rozwiązaniem, które przesyła zarówno sygnał wideo, jak i audio w bardzo wysokiej jakości, ale ma zupełnie inny kształt oraz zastosowanie. HDMI nie jest kompatybilne ze starszym sprzętem, który korzysta z SCART, co może wprowadzać w błąd w przypadku urządzeń, które nie oferują wymiany złączy. Z kolei S-Video, wskazywane przez odpowiedź B, jest połączeniem, które przesyła sygnał wideo w wyższej jakości niż standardowe złącza composite, ale nie obsługuje sygnału audio, co ogranicza jego funkcjonalność, w przeciwieństwie do SCART. DVI, które przedstawia odpowiedź C, jest używane głównie w monitorach komputerowych i nie obsługuje sygnału audio, co czyni je nieodpowiednim do przesyłania sygnałów AV w typowych zastosowaniach domowych. Pomylenie tych złączy może prowadzić do nieefektywnego podłączania sprzętu lub zrozumienia ich funkcji w niewłaściwy sposób, co jest typowym błędem w ocenie technicznych aspektów sprzętu AV. Zrozumienie, jak każde z tych złączy działa i jakie ma zastosowanie w różnych kontekstach, jest kluczowe dla efektywnego wykorzystania technologii audio-wideo w codziennym życiu.

Pytanie 17

Aby zestroić impedancję anteny z impedancją kabla, należy zastosować

A. detektor

B. głowicę UKF

C. zwrotnicę

D. symetryzator

Symetryzator to ważne urządzenie, które pozwala na dopasowanie impedancji anteny do impedancji przewodu. Dlaczego to jest takie istotne? Bo odpowiednie dopasowanie pomaga w lepszym przesyłaniu sygnału, co ma ogromne znaczenie w telekomunikacji. Zwykle impedancja anten wynosi 50 albo 75 omów, a nadajniki oraz odbiorniki też powinny mieć podobne wartości, żeby uniknąć strat sygnału. Symetryzatory, takie jak baluny czy transformator impedancji, przekształcają sygnały z symetrycznych na niesymetryczne i odwrotnie. To szczególnie przydatne w różnych zastosowaniach, np. w antenach dipolowych, które wymagają symetrycznego zasilania. W radiokomunikacji, dobrze dopasowana impedancja wpływa na zasięg i jakość sygnału, co z mojego doświadczenia jest mega istotne. Używanie symetryzatorów jest zgodne z najlepszymi praktykami inżynieryjnymi, co z kolei prowadzi do lepszej efektywności energetycznej i mniejszych zakłóceń.

Pytanie 18

Rysunek przedstawia symbol graficzny

A. filtru dolnoprzepustowego.

B. filtru górnoprzepustowego.

C. generatoram.cz.

D. generatora w.cz

Symbol graficzny przedstawiony na rysunku rzeczywiście reprezentuje filtr dolnoprzepustowy. Filtr ten jest kluczowym komponentem w wielu systemach elektronicznych, gdzie jego główną funkcją jest eliminowanie sygnałów o częstotliwościach wyższych niż określona częstotliwość odcięcia. Takie filtry są powszechnie stosowane w aplikacjach audio, telekomunikacyjnych i w systemach przetwarzania sygnałów. Przykładem zastosowania filtru dolnoprzepustowego może być jego użycie w systemach audio, gdzie ma za zadanie usunięcie niepożądanych szumów oraz wyższych harmonicznych, co umożliwia czystsze brzmienie dźwięku. W praktyce, filtry dolnoprzepustowe mogą być realizowane zarówno w postaci analogowej, na przykład za pomocą kondensatorów i rezystorów, jak i cyfrowej, gdzie są implementowane w oprogramowaniu przetwarzającym sygnał. Zgodnie z dobrą praktyką inżynieryjną, projektując układ z filtrem dolnoprzepustowym, należy uwzględnić parametry takie jak częstotliwość odcięcia oraz charakterystyka tłumienia, aby zapewnić optymalne działanie w danej aplikacji.

Pytanie 19

Jakie urządzenie jest przeznaczone do bezdotykowego pomiaru temperatury?

A. pirometru

B. multimetru

C. luksomierza

D. kalorymetru

Pirometr jest urządzeniem służącym do bezdotykowego pomiaru temperatury obiektów. Działa na zasadzie rejestrowania promieniowania podczerwonego emitowanego przez ciało, co pozwala na określenie jego temperatury bez konieczności bezpośredniego kontaktu. Pirometry są niezwykle przydatne w sytuacjach, gdzie tradycyjne metody pomiaru, takie jak termometry, mogą być niepraktyczne lub niebezpieczne, na przykład w przypadku gorących powierzchni, elementów w ruchu lub materiałów szkodliwych. W przemyśle, medycynie, a także w laboratoriach, użycie pirometrów pozwala na szybkie i dokładne pomiary, co jest zgodne z najlepszymi praktykami w zakresie monitorowania procesów technologicznych oraz zapewnienia bezpieczeństwa. Warto również zaznaczyć, że wiele pirometrów jest wyposażonych w funkcje, które umożliwiają zapisywanie danych oraz ich analizę, co zwiększa efektywność monitorowania temperatury w dłuższym okresie czasu.

Pytanie 20

Na którym rysunku przedstawiono symbol graficzny diody Schottky`ego?

A. C.

B. A.

C. B.

D. D.

Symbol diody Schottky'ego, który jest przy 'C', faktycznie wyróżnia się spośród innych diod. Ta dioda ma niskie napięcie progowe i szybki czas przełączania, przez co nadaje się świetnie do zastosowań w wysokich częstotliwościach oraz w zasilaczach impulsowych. W prostowniku użycie diody Schottky'ego może naprawdę poprawić efektywność energetyczną, co w dzisiejszych czasach jest mega ważne w elektronice. Na przykład, można ją wykorzystać w konwerterach DC-DC, gdzie jej szybka reakcja na zmiany sygnału pozwala na ograniczenie strat energii. Warto też wiedzieć, że według norm IEC 60617, symbol diody Schottky'ego jest uznawany powszechnie w dokumentacji technicznej, co ułatwia życie przy czytaniu schematów elektronicznych.

Pytanie 21

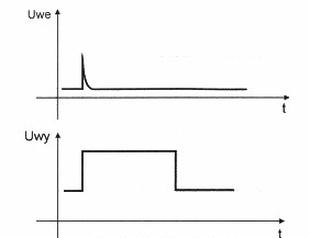

Rysunek przedstawia przebiegi przerzutnika

A. bistabilnego Bowesa.

B. monostabilnego Schmitta.

C. astabilnego Schmitta.

D. astabilnego Bowesa.

Twoja odpowiedź o przerzutniku monostabilnym Schmitta jest całkiem w porządku, bo ilustracja fajnie pokazuje, jak to działa. Ten przerzutnik, jak sama nazwa wskazuje, ma jeden stabilny stan i jeden niestabilny, do którego przechodzi na chwilę po impulsie. Kiedy dostaje sygnał na wejściu (Uwe), to chwilowo włącza się, co daje sygnał na wyjściu (Uwy), a potem wraca do swojego stabilnego stanu. Przerzutniki monostabilne Schmitta są naprawdę przydatne, zwłaszcza w różnych aplikacjach, gdzie trzeba wyłapywać impulsy, na przykład w systemach pomiarowych czy synchronizacji sygnałów. Dzięki podwójnym progom przełączania są świetne w walce z zakłóceniami, co jest mega ważne w przemyśle i elektronice, gdzie jakość sygnału to klucz. Warto też zauważyć, że przerzutniki monostabilne są często używane w układach czasowych i jako oscylatory jednosekwencyjne, więc to naprawdę istotne elementy w nowoczesnej elektronice.

Pytanie 22

Który układ scalony, po podłączeniu odpowiednich elementów zewnętrznych, staje się generatorem impulsów prostokątnych?

A. NE555

B. Z80

C. UL7805

D. SN74151

Układ scalony NE555 jest niezwykle popularnym generatorem impulsów prostokątnych, szeroko stosowanym w różnych aplikacjach elektronicznych. Po dołączeniu odpowiednich elementów zewnętrznych, takich jak rezystory i kondensatory, NE555 może pracować w trybie astabilnym, co oznacza, że generuje ciąg impulsów prostokątnych o określonej częstotliwości. Przykładem zastosowania tego układu jest tworzenie sygnałów zegarowych w systemach cyfrowych, a także w aplikacjach związanych z automatyzacją, gdzie wymagana jest synchronizacja procesów. NE555 jest także wykorzystywany w projektach hobbystycznych, takich jak generatory tonów w zabawkach lub alarmach. Warto zauważyć, że NE555 jest zgodny z wieloma standardami branżowymi, co czyni go wszechstronnym narzędziem w inżynierii elektroniki. Prawidłowe dobieranie wartości elementów zewnętrznych pozwala na precyzyjne dostosowanie parametrów pracy układu, co jest kluczowe w projektowaniu systemów elektronicznych.

Pytanie 23

Aby podłączyć czujkę kontaktronową w trybie NC do systemu alarmowego, należy użyć przewodu o co najmniej

A. czterożyłowym z jednym rezystorem

B. czteroparowym UTP z dwoma rezystorami

C. dwużyłowym bez rezystorów

D. sześciożyłowym z dwoma rezystorami

Odpowiedź dwużyłowego bez rezystorów jest poprawna w kontekście podłączenia czujki kontaktronowej do systemu alarmowego w konfiguracji NC (normalnie zamkniętej). Czujki kontaktronowe działają na zasadzie zamykania obwodu, gdy magnes zbliża się do czujnika, co aktywuje alarm. W tej konfiguracji nie jest wymagane stosowanie rezystorów, ponieważ czujki te mogą być bezpośrednio podłączone do centrali alarmowej. Zastosowanie dwużyłowego przewodu jest wystarczające do przesyłania sygnału z czujki do systemu, co czyni instalację prostszą i bardziej ekonomiczną. W praktyce, wykorzystanie dwużyłowego przewodu minimalizuje koszty materiałowe, a również czas potrzebny na instalację. Warto również pamiętać o zgodności z normami instalacyjnymi, które zalecają stosowanie odpowiednich przewodów w zależności od zastosowania, co w tym przypadku potwierdza wybór dwużyłowego przewodu bez rezystorów jako najodpowiedniejszego rozwiązania. Właściwe połączenie jest kluczowe dla prawidłowego funkcjonowania systemu alarmowego, a nieprawidłowe podłączenia mogą prowadzić do fałszywych alarmów lub błędów w działaniu systemu.

Pytanie 24

Uszkodzony przewód koncentryczny w systemie monitoringu można zastąpić stosując połączenie

A. skrętką komputerową z transformatorami pasywnymi

B. skrętką komputerową i symetryzatorem

C. linką miedzianą o dużej średnicy

D. kablem antenowym o impedancji 300 Ω

Skrętka komputerowa z transformatorami pasywnymi jest odpowiednim rozwiązaniem do zastąpienia uszkodzonego przewodu koncentrycznego w systemie dozorowym, ponieważ pozwala na przesył sygnału w sposób, który minimalizuje straty i zakłócenia. Dzięki zastosowaniu transformatorów pasywnych, sygnał z kamery lub innego źródła jest konwertowany na sygnał różnicowy, co zwiększa odporność na zakłócenia elektromagnetyczne. Przykładem takiego zastosowania jest integracja systemów CCTV z istniejącą infrastrukturą sieciową, gdzie wykorzystuje się skrętkę do przesyłania sygnału wideo na dużą odległość. W praktyce, stosując skrętkę komputerową, należy przestrzegać norm określonych w standardzie TIA/EIA-568, które określają wymagania dla okablowania strukturalnego. Użycie skrętki z transformatorami pasywnymi wpisuje się zatem w dobre praktyki branżowe, zapewniając nie tylko wydajność, ale i elastyczność w instalacji.

Pytanie 25

Jakie oznaczenie literowe ma przewód wykorzystywany w połączeniach elementów systemów alarmowych?

A. LGY

B. F/UTP

C. SMY

D. YTDY

Odpowiedź YTDY jest jak najbardziej trafna. Ten kabel jest często spotykany w systemach alarmowych i zabezpieczeń. To kabel sygnałowy, który ma kilka żył, a do tego jest ładnie ekranowany, co znacznie ogranicza różne zakłócenia elektromagnetyczne. Z mojego doświadczenia wiem, że jego elastyczność i solidność są super istotne, zwłaszcza gdy trzeba to zamontować w trudnych warunkach. Właściwie, kabel YTDY to podstawa, kiedy chcemy przesyłać sygnały alarmowe z czujników do centrali. Zgadza się, że jego zastosowanie jest nie tylko skuteczne, ale także zapewnia bezpieczeństwo, co jest kluczowe. Dobrze jest też przypomnieć, że w sytuacjach, gdzie potrzebna jest duża odporność na zakłócenia, kabel YTDY jest często polecany, co potwierdzają różne normy dla systemów zabezpieczeń.

Pytanie 26

Symbol graficzny jakiego układu elektronicznego przedstawiono na rysunku?

A. Demultipleksera.

B. Komparatora.

C. Multipleksera.

D. Transkodera.

Transkoder, którego symbol graficzny został przedstawiony na rysunku, to układ elektroniczny odpowiedzialny za konwersję kodów cyfrowych z jednego systemu na inny. Charakteryzuje się on zestawem wejść i wyjść, które są oznaczone literami. W przypadku transkodera, wejścia są zazwyczaj oznaczone literami D, C, B, A, co wskazuje na jego funkcję w kontekście systemów binarnych lub kodów BCD. Wyjścia natomiast mogą być oznaczane literami od a do g, co jest charakterystyczne dla transkoderów używanych w aplikacjach z wyświetlaczami siedmiosegmentowymi. Przykładem praktycznego zastosowania transkodera jest konwersja sygnałów z systemu szeregowego na równoległy, co jest kluczowe w komunikacji między różnymi urządzeniami elektronicznymi. W kontekście standardów branżowych, transkodery są często wykorzystywane w systemach cyfrowych w zgodzie z protokołami komunikacyjnymi, co zapewnia efektywność i niezawodność w przesyłaniu informacji.

Pytanie 27

Element, którego symbol graficzny przedstawiono na rysunku to

A. dioda elektroluminescencyjna.

B. tranzystor.

C. transoptor.

D. rezystor nastawny.

Symbol przedstawiony na rysunku to dioda elektroluminescencyjna, znana również jako LED (Light Emitting Diode). Dioda ta emituje światło, gdy przez nią przepływa prąd elektryczny, co jest jasno sygnalizowane przez charakterystyczną strzałkę w symbolu. Dioda LED znajduje szerokie zastosowanie w różnych dziedzinach, od oświetlenia po sygnalizację i wyświetlacze. Przykładowo, diody LED są powszechnie używane w oświetleniu ulicznym, oświetleniu wnętrz oraz w urządzeniach elektronicznych, gdzie efektywność energetyczna i długowieczność są kluczowe. W porównaniu z tradycyjnymi żarówkami, diody LED zużywają znacznie mniej energii, a ich trwałość wynosi często kilkanaście tysięcy godzin. Stosowanie diod LED w projektowaniu układów elektronicznych jest zgodne z najlepszymi praktykami branżowymi, które podkreślają konieczność efektywności energetycznej i minimalizacji kosztów eksploatacji. Dzięki temu, ich rola w nowoczesnym projektowaniu sprzętu elektronicznego staje się coraz bardziej istotna.

Pytanie 28

Przy regulacji głośności w urządzeniach akustycznych charakterystyczne trzaski mogą świadczyć o uszkodzeniu

A. głośnika

B. zasilacza

C. potencjometru

D. wzmacniacza mocy

Zasilacz, wzmacniacz mocy i głośnik to kluczowe komponenty systemu audio, ale ich uszkodzenia nie są bezpośrednio związane z charakterystycznymi trzaskami podczas regulacji głośności. Zasilacz, odpowiedzialny za dostarczenie energii do całego systemu, może powodować problemy z zasilaniem, takie jak szumy lub brak mocy, jednak trzaski nie są typowym objawem jego uszkodzenia. Z kolei wzmacniacz mocy, który zwiększa sygnał audio, może generować różne problemy dźwiękowe, ale zwykle są one spowodowane przesterowaniem lub innymi problemami z sygnałem wejściowym, a nie bezpośrednio z regulacją głośności. Głośnik natomiast jest ostatnim elementem w łańcuchu sygnałowym, który przekształca sygnał elektryczny na fale dźwiękowe. Uszkodzenie głośnika skutkuje typowo zniekształceniami dźwięku, a nie trzaskami w trakcie regulacji. Odpowiedzi wskazujące na te komponenty mogą wynikać z mylnego zrozumienia funkcji każdego z tych elementów oraz ich wzajemnych interakcji w systemie audio. Kluczowe jest zrozumienie, że trzaski podczas regulacji głośności są specyficznym objawem problemów z mechanizmem regulacji, a nie z innymi, bardziej złożonymi elementami systemu akustycznego. W praktyce, aby uniknąć takich błędów, warto poszerzać wiedzę na temat działania i diagnostyki sprzętu audio, co pozwoli na właściwą identyfikację problemów i ich skuteczne rozwiązanie.

Pytanie 29

Na fotografii przedstawiono czujkę

A. zmierzchu.

B. wilgoci.

C. dymu.

D. ruchu.

Czujka dymu, jak przedstawiona na zdjęciu, jest kluczowym elementem systemów przeciwpożarowych, mającym na celu wczesne wykrywanie dymu, co pozwala na szybką reakcję w sytuacjach zagrożenia. Dym jest często pierwszym sygnałem wystąpienia pożaru, a czujka dymu, dzięki swojej konstrukcji, jest w stanie szybko zareagować na zmiany w powietrzu. W standardzie EN 14604 określono wymagania dotyczące czujników dymu, a ich instalacja w pomieszczeniach mieszkalnych jest zalecana w celu zwiększenia bezpieczeństwa. Dobrą praktyką jest umieszczanie takich czujek w miejscach, gdzie istnieje największe prawdopodobieństwo wystąpienia pożaru, jak kuchnie czy korytarze. Warto również regularnie sprawdzać ich działanie, co może uratować życie w przypadkach awaryjnych. Czujki dymu mogą być zintegrowane z systemami alarmowymi oraz monitorującymi, co dodatkowo zwiększa ich efektywność.

Pytanie 30

Jaką rolę w systemie antenowym w budynku mieszkalnym odgrywa zwrotnica antenowa?

A. Przesuwa zakres częstotliwości sygnału telewizji satelitarnej

B. Wprowadza sygnał telewizyjny z kilku anten do jednego kabla antenowego

C. Pozwala na podłączenie anteny z wyjściem symetrycznym do asymetrycznego wejścia w telewizorze

D. Dzieli sygnał telewizyjny na kilka urządzeń odbiorczych

Zwrotnica antenowa pełni kluczową rolę w instalacji antenowej w budynkach wielorodzinnych, umożliwiając integrację sygnałów telewizyjnych z różnych źródeł. Dzięki jej zastosowaniu, sygnały z kilku anten mogą być wprowadzone do jednego przewodu antenowego, co pozwala na efektywne zarządzanie sygnałem i ogranicza ilość kabli w budynku. Przykładem może być budynek z instalacją odbierającą sygnał z anteny naziemnej oraz anteny satelitarnej – zwrotnica pozwala na przesyłanie tych sygnałów do jednego odbiornika. W praktyce, stosowanie zwrotnic zgodnych z obowiązującymi normami, takimi jak EN 50083, zapewnia ich wysoką jakość i minimalizację strat sygnału. Dobrze zaprojektowana instalacja z wykorzystaniem zwrotnic przyczynia się do uzyskania lepszego odbioru sygnału, co jest szczególnie istotne w budynkach o dużej liczbie mieszkańców, gdzie każdy chce mieć dostęp do wysokiej jakości transmisji telewizyjnej.

Pytanie 31

Jakie z wymienionych urządzeń znajduje zastosowanie w systemach zarządzania dostępem oraz zabezpieczeniach?

A. Centrala abonencka

B. Stacja czołowa

C. Skaner portów

D. Zamek elektroniczny

Zamek elektroniczny to kluczowy element systemów kontroli dostępu i zabezpieczeń. Jego głównym zadaniem jest zapewnienie, że tylko upoważnione osoby mają dostęp do określonych obszarów. W przeciwieństwie do tradycyjnych zamków mechanicznych, zamki elektroniczne wykorzystują technologie takie jak karty zbliżeniowe, biometryka czy aplikacje mobilne do otwierania drzwi. Przykłady zastosowania obejmują budynki biurowe, hotele oraz obiekty przemysłowe, gdzie bezpieczeństwo i kontrola dostępu są priorytetowe. Warto również zaznaczyć, że zamki elektroniczne mogą być integrowane z systemami alarmowymi i monitoringu, co podnosi ich efektywność. Standardy branżowe, takie jak ISO/IEC 27001, podkreślają znaczenie skutecznej kontroli dostępu w zarządzaniu bezpieczeństwem informacji. W praktyce, wiele firm decyduje się na zainstalowanie zamków elektronicznych, aby zwiększyć poziom bezpieczeństwa oraz uprościć proces zarządzania dostępem.

Pytanie 32

Termin "licznik mikrorozkazów" odnosi się do

A. manipulatora

B. pętli PLL

C. oscyloskopu cyfrowego

D. systemu mikroprocesorowego

Licznik mikrorozkazów to kluczowy element systemu mikroprocesorowego, który odpowiada za synchronizację i kontrolę wykonywania instrukcji. Działa na zasadzie zliczania mikrorozkazów, które są najmniejszymi jednostkami operacyjnymi w architekturze mikroprocesorów. Każdy mikrorozkaz zazwyczaj odpowiada za pojedynczą operację, jak na przykład przeniesienie danych, wykonanie obliczeń czy zarządzanie pamięcią. W praktyce, licznik mikrorozkazów jest wykorzystywany do zarządzania sekwencją działań wewnętrznych mikroprocesora, co jest kluczowe dla wydajności i poprawności operacji. Zastosowanie liczników mikrorozkazów jest zgodne z najlepszymi praktykami inżynieryjnymi, które zakładają efektywne zarządzanie cyklami pracy mikroprocesora, co przekłada się na optymalizację wydajności systemu. W nowoczesnych urządzeniach elektronicznych, takich jak komputery, smartfony czy systemy wbudowane, licznik mikrorozkazów odgrywa fundamentalną rolę w zapewnieniu prawidłowego działania aplikacji i systemów operacyjnych, co czyni go jednym z kluczowych elementów architektury komputerowej.

Pytanie 33

Do ilu jednogłowicowych tunerów satelitarnych i z ilu zespołów satelitów jest możliwe przesyłanie sygnału za pośrednictwem konwertera, którego parametry zamieszczono w załączonej dokumentacji technicznej?

Typ konwertera	Monoblock Quad
Liczba wyjść	4
Przełączanie satelitów	DiSEqC
Pasmo dolne	10.7-11.7 GHz
Pasmo górne	11.7-12.75 GHz
Częstotliwość oscylatora	LOW 9.75 GHz HIGH 10.60 GHz
Częstotliwość wyjściowa	Dolne pasmo 950-1950 MHz Górne pasmo 1100-2150 MHz
Sygnał przełączający pasma	22 kHz
Współczynnik szumów	0,1 dB
Separacja pomiędzy sygnałami przełączającymi z tunerów	ok. 28 dB
Średnica mocowania	23 mm

A. Do czterech, z jednego zespołu satelitów.

B. Do dwóch, z dwóch zespołów satelitów.

C. Do czterech, z dwóch zespołów satelitów.

D. Do jednego, z czterech zespołów satelitów.

Poprawna odpowiedź to 'Do czterech, z dwóch zespołów satelitów'. Konwerter Monoblock Quad, będący przedmiotem analizy, wyposażony jest w cztery wyjścia, co umożliwia równoczesne podłączenie czterech tunerów satelitarnych. W kontekście systemów satelitarnych, kluczowym aspektem jest wykorzystanie technologii DiSEqC, która pozwala na współpracę z różnymi satelitami. W przypadku tego konwertera, sygnał może być odbierany z dwóch różnych zespołów satelitów, co jest istotne w praktycznych zastosowaniach, gdzie użytkownicy często chcą mieć dostęp do kanałów z różnych źródeł. Przykładowo, użytkownicy mogą odbierać sygnał zarówno z satelity Astra, jak i Hot Bird, co poszerza ich możliwości programowe. Tego rodzaju konwertery są powszechnie stosowane w instalacjach multiswitchowych, gdzie odpowiednie zarządzanie sygnałem jest kluczowe dla zapewnienia stabilności oraz jakości odbioru. W standardach branżowych, takich jak EN 50494, określono zasady dotyczące współpracy konwerterów z systemami DiSEqC, co potwierdza poprawność tej odpowiedzi.

Pytanie 34

Oznaczenie RG6 odnosi się do typu kabla

A. głośnikowego

B. ethernetowego

C. symetrycznego

D. współosiowego

Odpowiedź 'współosiowy' jest prawidłowa, ponieważ kabel RG6 to typ kabla współosiowego, który jest powszechnie używany w systemach telewizyjnych i szerokopasmowych. Kabel ten składa się z centralnego przewodnika, otoczonego izolatorem, ekranem i powłoką zewnętrzną. Jego konstrukcja umożliwia przesyłanie sygnałów o wysokiej jakości z minimalnymi stratami oraz zakłóceniami. RG6 charakteryzuje się niską tłumiennością, co czyni go idealnym do zastosowań wymagających dużej szerokości pasma, takich jak telewizja kablowa, satelitarna oraz internet szerokopasmowy. Przykłady zastosowania obejmują instalacje w domach jednorodzinnych, biurach oraz w większych systemach rozprowadzających sygnał. Standardy branżowe, takie jak ANSI/SCTE 74, określają wymagania dla kabli współosiowych, a ich poprawna instalacja i użycie są kluczowe dla zapewnienia optymalnej jakości sygnału oraz zadowolenia użytkowników.

Pytanie 35

Którego narzędzia należy użyć w celu zamontowania, przedstawionego na fotografii, wtyku na końcówce przewodu antenowego?

A. Szczypiec płaskich.

B. Zaciskacza.

C. Klucza płaskiego.

D. Zgrzewarki.

Zaciskacz to naprawdę ważne narzędzie, szczególnie przy montażu wtyków na końcówkach przewodów, w tym także antenowych. Dzięki niemu możesz solidnie zaciśnięć wtyk na przewodzie, co daje pewność, że połączenie będzie stabilne i niezawodne. Jak to wygląda w praktyce? Używając zaciskacza, masz większą kontrolę i bezpieczeństwo, co pomaga uniknąć ewentualnych uszkodzeń przewodu. To ważne, bo w przypadku wtyków antenowych muszą być one naprawdę dobrze zamocowane, żeby nie było strat sygnału, a to jest kluczowe w komunikacji. Takie standardy jak IEC 60130-9 mówią, jak ważne jest korzystanie z odpowiednich narzędzi i technik. Wybierając zaciskacz, zwróć uwagę na jego jakość oraz na to, czy pasuje do odpowiednich wtyków, żeby było zgodne z normami branżowymi. Moim zdaniem, znajomość obsługi zaciskacza i umiejętność montowania wtyków wpływa na lepsze działanie systemów antenowych.

Pytanie 36

Przedstawiony element stosowany jest do kontroli

A. zmian promieniowania podczerwonego.

B. stężenia tlenku węgla.

C. obecności dymu.

D. położenia okien, drzwi.

Odpowiedź dotycząca położenia okien i drzwi jest prawidłowa, ponieważ element zaprezentowany na zdjęciu to kontaktron, który został zaprojektowany do monitorowania stanu otwarcia i zamknięcia okien oraz drzwi. Kontaktrony działają na zasadzie detekcji magnetycznej - jeden z ich elementów jest instalowany na ruchomej części (np. drzwiach), a drugi na stałej (np. futrynie). Kiedy drzwi lub okno są zamknięte, oba elementy są blisko siebie, co zapewnia zamknięcie obwodu elektrycznego. Gdy drzwi lub okno zostaną otwarte, odległość między nimi powoduje przerwanie obwodu, co aktywuje system alarmowy. Kontaktrony są powszechnie stosowane w systemach zabezpieczeń budynków, a ich niezawodność i prostota montażu czynią je standardowym rozwiązaniem w branży. Przykładem zastosowania mogą być systemy alarmowe w domach, biurach oraz obiektach przemysłowych, gdzie bezpieczeństwo jest kluczowe. Dodatkowo, stosując kontaktrony w połączeniu z odpowiednim systemem centralnym, możemy monitorować i kontrolować stan wszystkich punktów dostępu do budynku, co zwiększa poziom bezpieczeństwa oraz komfortu użytkowników.

Pytanie 37

Który z poniższych przyrządów jest używany do pomiaru oporności izolacji przewodów?

A. IMI-341

B. UM-112B

C. Mostek Wiena

D. Mostek Thomsona

Mostek Thomsona, Mostek Wiena oraz UM-112B to urządzenia pomiarowe, które nie są przeznaczone do pomiaru rezystancji izolacji kabli, co może prowadzić do nieporozumień. Mostek Thomsona jest wykorzystywany głównie do pomiaru niewielkich różnic napięć, co sprawia, że nie jest naturalnym wyborem do oceny izolacji, która wymaga znacznie wyższych napięć pomiarowych. Z kolei Mostek Wiena, stosowany głównie w analizie częstotliwościowej, jest narzędziem do pomiaru impedancji, co również nie odpowiada specyfice pomiarów izolacyjnych. UM-112B, jako multimeter, jest bardziej uniwersalnym narzędziem do pomiarów napięcia, prądu i rezystancji, ale nie jest optymalnym rozwiązaniem do oceny stanu izolacji kabel, ponieważ nie oferuje odpowiednich napięć testowych, które są kluczowe dla tej aplikacji. Prawidłowe zrozumienie funkcji poszczególnych przyrządów jest istotne, aby unikać nieefektywnego lub niebezpiecznego korzystania z nieodpowiednich urządzeń w kontekście pomiarów elektrycznych. Dlatego ważne jest, aby stosować dedykowane mierniki, takie jak IMI-341, które są zaprojektowane zgodnie z normami branżowymi, co zapewnia nie tylko dokładność pomiarów, ale także bezpieczeństwo użytkowników.

Pytanie 38

Jakie elementy urządzeń elektronicznych opisuje termin LCD?

A. Wyświetlaczy ciekłokrystalicznych

B. Czujników zbliżeniowych

C. Barier podczerwieni

D. Sygnalizatorów akustycznych

Wyświetlacze ciekłokrystaliczne, znane również jako LCD (ang. Liquid Crystal Display), to technologie wykorzystywane do wyświetlania informacji w urządzeniach elektronicznych, takich jak telewizory, monitory komputerowe, smartfony oraz wiele innych. LCDs działają na zasadzie modulacji światła przez ciekłe kryształy, co pozwala na uzyskanie wyraźnego obrazu przy stosunkowo niskim zużyciu energii. Przykładowo, w telewizorach LCD stosowane są podświetlenia LED, które w połączeniu z matrycą ciekłokrystaliczną tworzą obraz o wysokiej jakości. Zastosowanie LCD w codziennych urządzeniach elektronicznych uczyniło je standardem w branży, zwłaszcza w kontekście wysokiej rozdzielczości i efektywności energetycznej. Standardy takie jak ISO 9241 dotyczące ergonomii wyświetlaczy potwierdzają efektywność LCD w kontekście komfortu użytkowania. Ponadto, w ostatnich latach technologia LCD została znacznie rozwinięta, wprowadzając innowacje takie jak technologie IPS, które poprawiają kąty widzenia oraz odwzorowanie kolorów.

Pytanie 39

Na podstawie dołączonej dokumentacji technicznej monitorów LCD określ, jaki typ źródła światła zastosowano do podświetlania matrycy?

Wyświetlacz	TN-film TFT 17''	PVA TFT 19''
Ilość kolorów	16,77 mln	16,77 mln
Przekątna, cale/cm	17,0/43,27	19/48,2
Rozmiar plamki	0,264 mm	0,294 mm
Jasność (typ)	250 cd/m²	250 cd/m²
Rodzaj podświetlenia	2 CCFL	2 CCFL
Kontrast	1000:1	1500:1
Kąt widzenia CR 5:1/CR 10:1 (poziom/pion)	176/170/160/160	178/178/176/176
Czas reakcji matrycy	5 ms	20 ms
Częstotliwość pozioma	31,5÷81,1 kHz	30÷82 kHz
Częstotliwość pionowa	56÷76 Hz	56÷75 Hz
Pasmo przenoszenia	25÷135 MHz	25÷135 MHz
Optymalna rozdzielczość	1280x1024	1280x1024

A. Lasery gazowe.

B. Lasery półprzewodnikowe.

C. Lampy fluorescencyjne.

D. Lampy halogenowe.

Lampy fluorescencyjne, a konkretniej te zimnokatodowe (CCFL), to popularny wybór do monitorów LCD, bo świetnie nadają się jako źródło podświetlenia. Dzięki swojej wysokiej efektywności i długiej żywotności są naprawdę dobrym rozwiązaniem, jeśli chodzi o sprzęty, które muszą być ciągle oświetlone. Te lampy działają na zasadzie wzbudzania gazu, co prowadzi do emisji światła przez zjawisko fluorescencji. W praktyce, CCFL dają równomierne podświetlenie, co zdecydowanie poprawia jakość obrazu. Oprócz monitorów, możesz je też spotkać w telewizorach LCD czy niektórych przenośnych urządzeniach. Dobrze jest wiedzieć, że stosowanie tych lamp jest zgodne z branżowymi normami dotyczącymi efektywności energetycznej i ochrony środowiska, co czyni je całkiem sensownym wyborem w dzisiejszych czasach.

Pytanie 40

Jak wzrost temperatury wpływa na właściwości przewodu miedzianego?

A. Skrócenie przewodu oraz podwyższenie jego rezystancji

B. Wydłużenie przewodu oraz podwyższenie jego rezystancji

C. Wydłużenie przewodu oraz obniżenie jego rezystancji

D. Skrócenie przewodu oraz obniżenie jego rezystancji

Jasne, wpływ temperatury na przewody miedziane to dość skomplikowany temat. Niektórzy mogą myśleć, że jak się temperatura podnosi, to przewody się skracają, ale to jest zupełnie nieprawda. Miedź się wydłuża, a nie kurczy, gdy się ją podgrzewa. Często też ludzie myślą, że rezystancja spada, gdy temperatura rośnie, ale to błąd. W rzeczywistości rezystancja miedzianych przewodników rośnie z ciepłem, co może być problematyczne przy doborze odpowiednich komponentów. Jeśli tego nie zrozumiesz, to możesz źle dobrać przewody i to może prowadzić do przegrzewania się instalacji czy nawet pożaru. Normy takie jak IEC 60364 mówią, jak powinno się projektować instalacje, więc warto mieć to na uwadze, żeby uniknąć kłopotów.

Rozpocznij nowy egzamin

Powrót do strony głównej
