Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 19 grudnia 2025 12:24
Data zakończenia: 19 grudnia 2025 12:29

Egzamin niezdany

Wynik: 0/40 punktów (0,0%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Określ liczbę wejść i wyjść binarnych przedstawionego na rysunku sterownika PLC zastosowanego w urządzeniu mechatronicznym.

A. 5 wejść i 4 wyjścia.

B. 6 wejść i 4 wyjścia.

C. 5 wejść i 3 wyjścia.

D. 6 wejść i 3 wyjścia.

Analizując inne odpowiedzi, można zauważyć kilka błędów myślowych, które prowadzą do nieprawidłowych wniosków. Na przykład, wybór odpowiedzi z 5 wejściami i 3 wyjściami lub 4 wyjściami opiera się na błędnym założeniu, że mniej znaczy lepiej w kontekście projektowania systemów automatyki. W rzeczywistości, odpowiednia liczba wejść i wyjść jest kluczowa dla prawidłowego funkcjonowania urządzeń mechatronicznych, a ich ograniczenie może prowadzić do utraty funkcjonalności. Z kolei przyjęcie, że 6 wejść i 3 wyjścia również stanowi poprawną konfigurację, jest wynikiem nieprzemyślanej analizy. Wyjścia są kluczowe dla sterowania procesami, a ich zbyt mała liczba ogranicza możliwości interakcji ze środowiskiem. W projektowaniu systemów PLC, istotne jest również zrozumienie, że każdy projekt wymaga indywidualnej analizy potrzeb, a dobór komponentów powinien być zgodny z wymaganiami aplikacji. Błąd w interpretacji rysunku sterownika może wynikać z braku uwagi na szczegóły, co jest częstym problemem w praktyce inżynierskiej, gdzie każdy detal ma znaczenie. Wnioskując, kluczowe jest, aby podejść do analizy technicznej z należytą starannością i zrozumieniem, co przekłada się na efektywność i bezpieczeństwo projektowanych rozwiązań.

Pytanie 2

Podsystem mechatroniczny prasy hydraulicznej został wyposażony w terminal HMI. To urządzenie nie pozwala jedynie

A. na pomiar parametrów procesowych prasy

B. na odczyt wartości zmierzonych parametrów

C. na załączanie i wyłączanie pracy prasy

D. na wizualizację przebiegu pracy prasy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Urządzenia HMI w mechatronice, jak na przykład w prasie hydraulicznej, to naprawdę ważny element do komunikacji między operatorem a maszyną. W kontekście tego pytania, HMI umożliwia odczyt wartości zmierzonych parametrów, co jest kluczowe, aby wiedzieć, w jakim stanie pracuje prasa. Dzięki temu operator może lepiej zrozumieć, co się dzieje w trakcie pracy maszyny, bo wizualizacja przebiegu pracy jest bardzo pomocna. Poza tym, HMI pozwala na włączanie i wyłączanie prasy, co jest istotne w automatyzacji. Trzeba jednak pamiętać, że pomiar samych parametrów procesowych przy pomocy HMI nie jest możliwy, bo jego główną rolą jest pokazywanie danych z innych czujników. W praktyce, standardy jak ISO 10218 dla robotów mówią, że HMI powinno być używane do komunikacji, a nie do pomiarów. Zrozumienie tego, jak działa HMI, jest naprawdę kluczowe przy projektowaniu i obsłudze automatyzacji, a także w dbaniu o ergonomię i bezpieczeństwo w pracy.

Pytanie 3

Na podstawie tabeli kodów paskowych rezystorów wskaż rezystor o wartości rezystancji 1 kΩ i tolerancji 5%.

Kody paskowe rezystorów

Kolor	Wartość		Mnożnik	Tolerancja ± %	Współczynnik temp. ± ppm/K
Kolor	1 pasek	2 pasek	3 pasek	4 pasek	Ostatni pasek
czarny	0	0	x 1 Ω	20	200
brązowy	1	1	x 10 Ω	1	100
czerwony	2	2	x 100 Ω	2	50
pomarańczowy	3	3	x 1 k	3	15
żółty	4	4	x 10 k	0 - +100	25
zielony	5	5	x 100 k	0.5
niebieski	6	6	x 1 M	0.25	10
fioletowy	7	7	x 10 M	0,1	5
szary	8	8		0,05	1
biały	9	9
złoty			0,1 Ω	5
srebrny			0,01 Ω	10
brak				20

A. D.

B. B.

C. A.

D. C.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rezystor o wartości 1 kΩ i tolerancji 5% jest oznaczony paskami w kolorach: brązowy, czarny, czerwony i złoty. Brązowy reprezentuje cyfrę 1, czarny cyfrę 0, czerwony mnożnik 100, a złoty określa tolerancję na poziomie 5%. Odpowiedź A zawiera te kolory, co oznacza, że jest to prawidłowy wybór. W praktyce, umiejętność odczytywania wartości rezystorów z kodów paskowych jest kluczowa w elektronice, ponieważ właściwy dobór rezystorów wpływa na działanie obwodów elektronicznych. W przypadku projektowania układów elektronicznych, tolerancja rezystora ma znaczenie dla stabilności i niezawodności działania urządzenia; 5% tolerancji oznacza, że rzeczywista rezystancja może różnić się od nominalnej o 5% w górę lub w dół. Warto zatem pamiętać, że dobór właściwych komponentów zgodnie z ich specyfikacją jest jednym z podstawowych aspektów inżynierii elektroniki i elektrotechniki.

Pytanie 4

Na rysunku przedstawiono schemat

A. sterownika napięcia.

B. prostownika sterowanego.

C. stabilizatora napięcia.

D. prostownika niesterowanego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca na prostownik sterowany jest poprawna, ponieważ schemat przedstawiony na rysunku rzeczywiście ilustruje układ prostownika sterowanego. Kluczowym elementem są cztery tyrystory, które w przeciwieństwie do diod stosowanych w prostownikach niesterowanych, pozwalają na regulację momentu rozpoczęcia przewodzenia. Dzięki temu, napięcie wyjściowe może być kontrolowane i dostosowywane do potrzeb aplikacji. Prostowniki sterowane znajdują szerokie zastosowanie w różnych dziedzinach, zwłaszcza w systemach zasilania, gdzie wymagana jest duża elastyczność w regulacji parametrów elektrycznych. Na przykład, w napędach elektrycznych, prostowniki sterowane są wykorzystywane do precyzyjnego zarządzania mocą dostarczaną do silników, co wpływa na ich efektywność i wydajność energetyczną. W praktyce, takie rozwiązania pomagają również w minimalizowaniu strat energii oraz optymalizacji dynamiki pracy urządzeń. W kontekście standardów branżowych, układy te są często projektowane zgodnie z zaleceniami norm IEC 61000 dotyczących kompatybilności elektromagnetycznej oraz z normami bezpieczeństwa, co dodatkowo podkreśla ich znaczenie w nowoczesnych systemach zasilania.

Pytanie 5

Wskaż prawidłowy plan montażu zespołu tarczy zapadki przedstawionej na rysunku.

A. C.

B. A.

C. D.

D. B.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź B jest prawidłowa, ponieważ przedstawia właściwy plan montażu zespołu tarczy zapadki, uwzględniając odpowiednią kolejność operacji oraz rozmieszczenie elementów zgodnie z najlepszymi praktykami w branży. Ważnym aspektem montażu tego typu zespołów jest zrozumienie schematów technicznych oraz specyfikacji producenta. W przypadku tarczy zapadki kluczowe jest, aby elementy były montowane w sposób zapewniający ich prawidłowe funkcjonowanie i trwałość. Na przykład, właściwe ustawienie zapadki w odniesieniu do tarczy pozwala na efektywne przekazywanie sił, co jest niezbędne w urządzeniach mechanicznych. Dodatkowo, zgodność z dokumentacją techniczną oraz standardami EN ISO 9001, które dotyczą zarządzania jakością, jest nieodzownym elementem procesu montażu. Przykłady zastosowania tej wiedzy można znaleźć w branżach takich jak motoryzacja, gdzie precyzyjny montaż zespołów mechanicznych bezpośrednio wpływa na bezpieczeństwo i wydajność pojazdów.

Pytanie 6

Silnik komutatorowy był narażony na długotrwałe przeciążenie, co doprowadziło do pojawienia się zwarć międzyzwojowych. Proces naprawy silnika polega na wymianie

A. łożysk.

B. komutatora.

C. szczotek.

D. uzwojenia.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wymiana uzwojenia w silniku komutatorowym jest kluczowym zabiegiem naprawczym, zwłaszcza gdy występują zwarcia międzyzwojowe. Zwarcia te mogą mieć różne przyczyny, w tym długotrwałe przeciążenie, które prowadzi do degradacji izolacji między zwojami. Wymiana uzwojenia polega na demontażu starego uzwojenia oraz nawinięciu nowego, co wymaga precyzyjnych umiejętności oraz znajomości technik nawijania. Uzwojenia są odpowiedzialne za generowanie pola magnetycznego, które napędza wirnik, dlatego ich stan bezpośrednio wpływa na wydajność całego silnika. W praktyce, przed przystąpieniem do wymiany, należy dokładnie zdiagnozować przyczynę uszkodzenia oraz przeprowadzić testy elektryczne, aby upewnić się, że nowe uzwojenie będzie działało poprawnie. Standardy takie jak IEC 60034 dotyczące silników elektrycznych podkreślają znaczenie odpowiednich materiałów izolacyjnych oraz technik montażowych, co zwiększa żywotność i niezawodność silnika. Właściwe podejście do wymiany uzwojenia przyczynia się do minimalizacji ryzyka wystąpienia podobnych problemów w przyszłości.

Pytanie 7

W tabeli podano dane techniczne sterownika PLC Jakim maksymalnym prądem można obciążyć sterownik dołączając do jego wyjścia silnik?

Dane techniczne
Napięcie zasilające	AC/DC 24 V
Wejścia:
Zakres dopuszczalny	DC 20,4 ... 28,8 V
Przy sygnale „0"	maks. AC/DC 5 V
Przy sygnale „1"	min. AC/DC 12 V
Prąd wejściowy	2,5 mA
Wyjścia:
Rodzaj	4 przekaźnikowe
Prąd ciągły	10 A - przy obciążeniu rezystancyjnym, 3 A - przy obciążeniu indukcyjnym

A. 3 A

B. 10 A

C. 0,75 A

D. 2,5 A

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Maksymalny prąd 3 A, który można obciążyć sterownik PLC, odpowiada specyfikacjom podanym w dokumentacji technicznej urządzenia. W praktyce oznacza to, że przy dołączaniu silnika indukcyjnego do wyjścia sterownika, nie można przekraczać tego prądu, aby uniknąć uszkodzenia urządzenia. Przykładowo, jeśli planujesz używać niewielkiego silnika do napędu wentylatora lub pompy, upewnij się, że jego maksymalne zapotrzebowanie na prąd nie przekracza tego limitu. W przemyśle, często stosuje się zabezpieczenia, takie jak bezpieczniki lub wyłączniki przeciążeniowe, które chronią sprzęt przed uszkodzeniami związanymi z nadmiernym prądem. Dobrym rozwiązaniem jest również monitorowanie prądu roboczego silnika przy pomocy amperomierza, co pozwala na bieżąco ocenić, czy urządzenie pracuje w dopuszczalnych granicach. Zrozumienie i przestrzeganie tych limitów jest kluczowe dla wydajności oraz długowieczności systemów automatyki przemysłowej, w których używane są sterowniki PLC.

Pytanie 8

Maksymalne natężenie przepływu dla pompy hydraulicznej, której dane katalogowe zamieszczono w ramce wynosi

Dane techniczne pompy hydraulicznej
Objętość geometryczna:	60 cm³
Maksymalne natężenie przepływu Q:	120 dm³/min
Natężenie przepływu przy 1000 obr./min:	80 dm³/min
Maksymalna prędkość obrotowa:	5000 obr./min
Maksymalne ciśnienie ciągłe:	600 bar
Zakres temperatury pracy:	-5 ÷ 60°C
Lepkość oleju hydraulicznego:	10 ÷ 400 cSt

A. 40 dm3/min

B. 80 dm3/min

C. 120 dm3/min

D. 200 dm3/min

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Maksymalne natężenie przepływu dla pompy hydraulicznej, wynoszące 120 dm3/min, zostało jasno określone w danych katalogowych. Ta informacja jest kluczowa dla projektowania systemów hydraulicznych, ponieważ natężenie przepływu wpływa na wydajność i efektywność całego układu. Poprawne dobranie pompy do aplikacji pozwala na optymalizację pracy maszyn, co jest zgodne z zasadami inżynierii hydraulicznej, które zalecają stosowanie urządzeń o parametrach dostosowanych do specyfiki zastosowania. Na przykład, w aplikacjach przemysłowych, gdzie wymagane są duże natężenia przepływu, dobór pompy o takim właśnie maksymalnym natężeniu pozwala na zminimalizowanie strat energii i zwiększenie efektywności procesów. Warto również pamiętać, że zgodność z danymi katalogowymi jest niezbędna do utrzymania systemów w odpowiednim stanie technicznym oraz do zapobiegania ewentualnym awariom, co potwierdzają standardy ISO 9001 dotyczące zarządzania jakością w inżynierii.

Pytanie 9

W wyniku działania strumienia wysoko ciśnieniowego dwutlenku węgla na rękę pracownika doszło do odmrożenia drugiego stopnia (zaczerwienienie skóry i pojawienie się pęcherzy). Jakie działania należy podjąć, udzielając pierwszej pomocy?

A. należy zdjąć biżuterię z palców poszkodowanego, rozgrzać dłoń i nałożyć jałowy opatrunek

B. należy polać dłoń wodą utlenioną oraz wykonać opatrunek

C. należy podać leki przeciwbólowe i przetransportować poszkodowanego do szpitala

D. należy posmarować odmrożone miejsce tłustym kremem i przewieźć pracownika do domu

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź, która nakazuje zdjęcie biżuterii z palców poszkodowanego, rozgrzanie dłoni oraz nałożenie jałowego opatrunku, jest zgodna z dobrą praktyką udzielania pierwszej pomocy w przypadku odmrożeń. Usunięcie biżuterii jest kluczowe, ponieważ obrzęk dłoni może spowodować ucisk na palce, co zwiększa ryzyko uszkodzenia tkanek. Rozgrzewanie dłoni powinno odbywać się w delikatny sposób, na przykład przez owinięcie jej w ciepłą chustę lub umieszczenie w ciepłej wodzie, co pomoże w stopniowym przywracaniu krążenia. Nałożenie jałowego opatrunku chroni ranę przed zakażeniem oraz utrzymuje odpowiednią wilgotność, co wspomaga proces gojenia. Warto również pamiętać, że podawanie leków przeciwbólowych może być korzystne, jednak w przypadku poważnych obrażeń najlepiej jest zapewnić szybki transport do placówki medycznej, gdzie pacjent otrzyma odpowiednią opiekę. Działania te są zgodne z wytycznymi organizacji zajmujących się pierwszą pomocą, takimi jak Czerwony Krzyż, które zalecają natychmiastowe i adekwatne działania w sytuacjach medycznych.

Pytanie 10

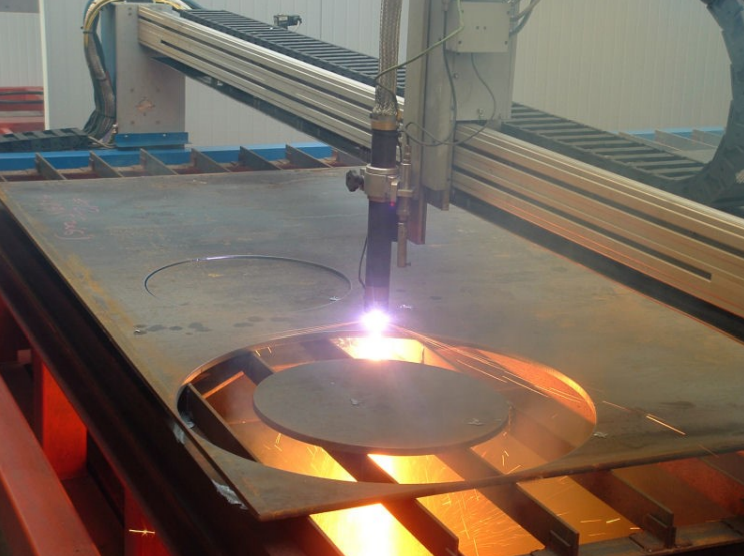

Przedstawiony na rysunku proces to

A. zgrzewanie.

B. szlifowanie.

C. cięcie plazmą.

D. spawanie łukowe.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Cięcie plazmą to naprawdę ciekawe zjawisko! Wykorzystuje ono łuk plazmowy do cięcia różnych metali, które przewodzą prąd. Jak spojrzysz na rysunek, to od razu zauważysz jasne światło i ten charakterystyczny łuk – to właśnie to! W branży metalurgicznej bardzo chętnie korzysta się z tej techniki, bo pozwala na szybkie i dokładne cięcie stali, aluminium czy nawet miedzi. To szczególnie przydatne, gdy trzeba wycinać skomplikowane kształty, bo krawędzie są gładkie i równe, a to eliminuje potrzebę dalszej obróbki. Co więcej, cięcie plazmą jest znacznie bardziej efektywne, jeśli chodzi o zużycie energii i koszty, dlatego tak często wybierają to w nowoczesnych zakładach produkcyjnych. A na dodatek, przy użyciu odpowiednich osłon i systemów odciągowych, dbają o bezpieczeństwo pracowników – to też ważne!

Pytanie 11

Jakie napięcie wyjściowe dostarcza przetwornik ciśnienia, jeśli jego zakres napięcia wynosi od 0 V do 10 V dla ciśnienia w przedziale 0 kPa ... 600 kPa, a ciśnienie wynosi 450 kPa, przy założeniu liniowej charakterystyki przetwornika?

A. 10,0 V

B. 4,5 V

C. 3,0 V

D. 7,5 V

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 7,5 V jest prawidłowa, ponieważ przetwornik ciśnienia ma liniową charakterystykę wyjścia w zakresie od 0 V do 10 V dla ciśnienia od 0 kPa do 600 kPa. Aby obliczyć napięcie wyjściowe dla ciśnienia 450 kPa, należy zastosować proporcję. Wzór na obliczenie napięcia wyjściowego (V_out) w zależności od ciśnienia (P) jest następujący: V_out = (P / 600 kPa) * 10 V. Podstawiając wartość ciśnienia 450 kPa, otrzymujemy V_out = (450 / 600) * 10 V = 7,5 V. Tego typu przetworniki są powszechnie stosowane w systemach automatyki przemysłowej, gdzie ważne jest monitorowanie ciśnienia, na przykład w układach hydraulicznych czy pneumatycznych. W praktyce, wiedza ta jest niezbędna do prawidłowej konfiguracji systemów pomiarowych i zapewnienia ich właściwego działania. Przestrzeganie standardów branżowych, takich jak ISO 9001, podkreśla znaczenie precyzyjnych pomiarów ciśnienia w celu zapewnienia jakości i bezpieczeństwa procesów przemysłowych.

Pytanie 12

Jaką wartość można zarejestrować korzystając z enkodera absolutnego jednoobrotowego?

A. Ciśnienie

B. Moment obrotowy

C. Przesunięcie kątowe

D. Przyspieszenie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Enkoder absolutny jednoobrotowy służy do pomiaru przesunięcia kątowego, co oznacza, że pozwala na określenie dokładnej pozycji obiektu w zakresie jednego obrotu. Działa na zasadzie rejestrowania unikalnej wartości kodu dla każdej pozycji kątowej, co sprawia, że jest niezwykle precyzyjny. Zastosowanie tego typu enkodera w aplikacjach takich jak robotyka, automatyka przemysłowa czy mechatronika jest powszechne, gdyż pozwala na dokładne określenie położenia elementów ruchomych. Przykładem zastosowania może być kontrola położenia silnika krokowego, gdzie dokładne informacje o kącie obrotu są kluczowe dla precyzyjnego sterowania ruchem. Enkodery absolutne jednoobrotowe są również zgodne z normami branżowymi, takimi jak IEC 61131, co zapewnia ich wysoką jakość i niezawodność. Dzięki swojej konstrukcji, eliminują problem utraty pozycji po wyłączeniu zasilania, co jest istotne w wielu aplikacjach przemysłowych.

Pytanie 13

Jakie urządzenie pomiarowe wykorzystuje się do określania podciśnienia?

A. Dynamometr

B. Wakuometr

C. Wariometr

D. Pirometr

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wakuometr to urządzenie pomiarowe, które służy do pomiaru podciśnienia, czyli ciśnienia mniejszego niż ciśnienie atmosferyczne. Wakuometry są kluczowe w wielu branżach, takich jak przemysł chemiczny, farmaceutyczny czy spożywczy, gdzie kontrola ciśnienia odgrywa fundamentalną rolę w procesach technologicznych. Na przykład, w systemach próżniowych stosowanych do pakowania żywności, wakuometry pomagają monitorować poziom podciśnienia, co jest niezbędne dla zapewnienia odpowiedniej jakości i trwałości produktów. W kontekście medycyny, wakuometr może być używany do pomiaru ciśnienia w systemach laboratoryjnych, gdzie precyzyjna kontrola ciśnienia jest niezbędna do uzyskania wiarygodnych wyników. Praktyczna znajomość wakuometrów i ich zasad działania jest również istotna w kontekście bezpieczeństwa, ponieważ niewłaściwe pomiary podciśnienia mogą prowadzić do poważnych awarii technicznych. Zgodność z normami takimi jak ISO 9001, które podkreślają znaczenie precyzyjnych pomiarów w procesach produkcyjnych, jest kluczowa dla zapewnienia wysokiej jakości i niezawodności urządzeń pomiarowych.

Pytanie 14

Osoba pracująca z urządzeniami pneumatycznymi emitującymi głośny dźwięk jest narażona na

A. zmiany w układzie kostnym

B. uszkodzenie skóry dłoni

C. uszkodzenie narządu słuchu

D. porażenie prądem elektrycznym

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Uszkodzenie narządu słuchu w wyniku narażenia na wysokie natężenie dźwięku w miejscu pracy jest poważnym zagrożeniem zdrowotnym, które można zminimalizować poprzez wdrożenie odpowiednich środków ochrony. Zgodnie z normami, takimi jak ISO 9612, ocena ryzyka hałasu powinna być regularnie przeprowadzana, a pracownicy powinni być informowani o potencjalnych zagrożeniach. Stosowanie ochronników słuchu, takich jak nauszniki lub wkładki, jest kluczowym elementem strategii redukcji ekspozycji na hałas. Przykładowo, pracownik obsługujący kompresory powietrzne, które generują dźwięk o poziomie przekraczającym 85 dB, powinien zawsze korzystać z odpowiedniego sprzętu ochronnego. Dodatkowo, regularne kontrole słuchu mogą pomóc w wczesnym wykryciu ewentualnych uszkodzeń, co jest zgodne z najlepszymi praktykami w zarządzaniu bezpieczeństwem pracy.

Pytanie 15

Na rysunku przedstawiono

A. fotorezystor.

B. transoptor szczelinowy.

C. mostek prostowniczy.

D. tranzystor unipolarny.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "transoptor szczelinowy" jest jak najbardziej na miejscu. Na zdjęciu widać ten element, który ma typową konstrukcję dla transoptora. To znaczy, że składa się z diody LED i fotodiody, które są od siebie oddzielone szczeliną. Te oznaczenia "E" i "D" na obudowie przydają się, bo informują, że to właśnie on odpowiada za przesyłanie sygnału optycznego między dwoma obwodami. To bardzo ważne w różnych układach elektronicznych. Transoptory szczelinowe są super w komunikacji, zwłaszcza tam, gdzie izolacja elektryczna jest kluczowa, jak w interfejsach między różnymi podzespołami w sprzęcie przemysłowym. Dzięki swojej budowie zabezpieczają przed niechcianymi prądami i chronią przed zakłóceniami. W praktyce można je spotkać w automatyce, urządzeniach pomiarowych czy systemach zasilania. Ich obecność naprawdę zwiększa bezpieczeństwo i niezawodność całego układu.

Pytanie 16

Przedstawione narzędzie jest wykorzystywane podczas

A. toczenia.

B. gwintowania.

C. frezowania.

D. wiercenia.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "gwintowania" jest prawidłowa, ponieważ narzędzie przedstawione na zdjęciu to gwintownik, który jest przeznaczony do tworzenia gwintów wewnętrznych w otworach. Gwintowanie jest procesem, który pozwala na połączenie elementów mechanicznych, takich jak śruby i nakrętki, co jest niezwykle istotne w wielu branżach, w tym w budownictwie i inżynierii. Gwintowniki są dostępne w różnych typach, takich jak gwintowniki ręczne i maszynowe, które są dobierane w zależności od materiału obrabianego oraz wymagań dotyczących precyzji i głębokości gwintu. Stosowanie gwintowników zgodnie z normami i standardami branżowymi, takimi jak ISO, zapewnia wysoką jakość wykonania oraz zgodność z wymaganiami technicznymi. W praktyce, gwintowanie jest kluczowe w produkcji części maszyn oraz w montażu konstrukcji, gdzie właściwe dopasowanie i trwałość połączeń mają kluczowe znaczenie dla bezpieczeństwa i funkcjonalności finalnych produktów.

Pytanie 17

Efektor zainstalowany na końcu ramienia robota przede wszystkim pełni funkcję

A. chronienia ramienia robota przed przeciążeniem

B. chwytania obiektu z odpowiednią siłą

C. przemieszczania obiektu w przestrzeni

D. ochrony ramienia robota przed kolizjami z operatorem

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Efektor, umieszczony na końcu ramienia robota, odgrywa kluczową rolę w jego funkcjonowaniu, zwłaszcza w kontekście automatyzacji procesów produkcyjnych. Jego głównym zadaniem jest chwytanie elementów z odpowiednią siłą, co jest istotne w wielu zastosowaniach przemysłowych, takich jak montaż, pakowanie czy transport materiałów. Efektory mogą mieć różne formy – od prostych chwytaków pneumatycznych, po zaawansowane systemy z czujnikami siły, które umożliwiają precyzyjne dostosowanie siły chwytu do rodzaju i wagi chwytanego obiektu. Dzięki tym technologiom możliwe jest minimalizowanie uszkodzeń delikatnych komponentów oraz zwiększenie efektywności produkcji. Dobre praktyki w zakresie projektowania efektorów obejmują uwzględnienie materiałów, które zapewniają odpowiednią przyczepność i trwałość, a także zastosowanie systemów kontroli, które pozwalają na monitorowanie siły chwytu w czasie rzeczywistym, co może być zgodne z normami ISO 10218 dotyczącymi robotów przemysłowych.

Pytanie 18

Na podstawie tabeli określ, które czynności konserwacyjne powinny być wykonywane tylko raz w roku.

	Czynność	Cykle
Łożyska	Kontrolowanie temperatury	Co godzinę
	Smarowanie	Dwa razy w roku
	Czyszczenie	Raz w roku
	Kontrola stanu	Raz w roku
Dławnica	Kontrolowanie temperatury	Co godzinę
	Kontrolowanie swobody ruchu	Dwa razy w roku
	Smarowanie śrub i nakrętek	Dwa razy w roku
Wycieki	Kontrola	Co godzinę
Ciśnieniomierz	Odczyt stanu	Co godzinę
Ciśnieniomierz	Kalibracja	Raz w roku
Przepływomierz	Odczyt stanu	Co godzinę
Przepływomierz	Kalibracja	Raz w roku

A. Kontrola ciśnienia i natężenia przepływu.

B. Smarowanie łożysk.

C. Kontrola temperatury dławnicy i łożysk.

D. Kalibracja przyrządów pomiarowych.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kalibracja przyrządów pomiarowych, takich jak ciśnieniomierze czy przepływomierze, jest kluczowym elementem zapewnienia dokładności pomiarów w różnych procesach przemysłowych. Czynność ta powinna być przeprowadzana raz w roku, aby upewnić się, że urządzenia działają zgodnie z określonymi normami. W przypadku instrumentów pomiarowych, nieprawidłowe wskazania mogą prowadzić do poważnych konsekwencji, takich jak błędne monitorowanie ciśnienia lub przepływu, co z kolei może wpływać na efektywność produkcji lub bezpieczeństwo operacji. Przy kalibracji często stosuje się wzorce odniesienia, które spełniają międzynarodowe standardy, aby zapewnić, że wyniki są wiarygodne. Przykładowo, w przemyśle chemicznym, regularna kalibracja przyrządów pomiarowych jest wymagana przez standardy ISO, co zapewnia zgodność z regulacjami i minimalizuje ryzyko niezgodności produkcji.

Pytanie 19

Podaj właściwą sekwencję montażu składników w układzie przygotowania sprężonego powietrza, zaczynając od strony złożonego systemu pneumatycznego.

A. Reduktor, manometr, filtr powietrza, smarownica

B. Filtr powietrza, manometr, reduktor, smarownica

C. Smarownica, manometr, reduktor, filtr powietrza

D. Manometr, reduktor, smarownica, filtr powietrza

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź, która wskazuje na kolejność smarownica, manometr, reduktor, filtr powietrza, jest poprawna, ponieważ odzwierciedla właściwą konfigurację montażu elementów w układzie przygotowania sprężonego powietrza. Smarownica jest pierwszym elementem, który powinien być zainstalowany bezpośrednio po źródle sprężonego powietrza. Jej zadaniem jest dostarczanie odpowiedniej ilości oleju do narzędzi i urządzeń pneumatycznych, co znacząco wpływa na ich żywotność i efektywność pracy. Następnie manometr, który monitoruje ciśnienie w układzie, powinien być zamontowany, aby umożliwić użytkownikowi bieżącą kontrolę ciśnienia roboczego. Reduktor, który reguluje ciśnienie, powinien być umieszczony w dalszej kolejności, co pozwala na dostosowanie ciśnienia do wymagań urządzeń zasilanych sprężonym powietrzem. Na końcu, filtr powietrza powinien oczyszczać powietrze przed jego dostarczeniem do urządzeń, co jest kluczowe dla zapewnienia ich prawidłowego funkcjonowania. Taka kolejność montażu jest zgodna z najlepszymi praktykami w dziedzinie pneumatyki, co gwarantuje niezawodność oraz efektywność całego układu.

Pytanie 20

Które z wymienionych materiałów sztucznych jest najbardziej odpowiednie do wytwarzania kół zębatych?

A. Silikon

B. Poliamid

C. Lateks

D. Poliuretan

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poliamid, znany również jako nylon, jest jednym z najlepszych tworzyw sztucznych do produkcji kół zębatych ze względu na swoje doskonałe właściwości mechaniczne. Ma wysoką wytrzymałość na rozciąganie oraz odporność na ścieranie, co czyni go idealnym materiałem do zastosowań, gdzie występują znaczne obciążenia. Dzięki niskiemu współczynnikowi tarcia, poliamid zmniejsza zużycie energii i przedłuża żywotność elementów mechanicznych. Przykłady zastosowania obejmują przemysł motoryzacyjny, gdzie koła zębate z poliamidu są używane w układach przekładniowych, a także w urządzeniach przemysłowych, takich jak maszyny CNC. Poliamid jest także odporny na działanie olejów i rozpuszczalników, co dodatkowo zwiększa jego wszechstronność. Zgodnie z dobrymi praktykami inżynieryjnymi, wybór poliamidu do produkcji kół zębatych jest zgodny z wieloma normami branżowymi, co potwierdza jego zalety w kontekście efektywności i trwałości w aplikacjach inżynieryjnych.

Pytanie 21

Ilustracja przedstawia proces

A. frezowania.

B. nitowania.

C. wiercenia.

D. gwintowania.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "nitowania" to strzał w dziesiątkę! Ilustracja dobrze pokazuje, jak ten proces działa. Nitowanie jest naprawdę popularne w takich branżach jak lotnictwo, motoryzacja czy budownictwo, gdzie odporne połączenia są super ważne. Cała robota z nitowaniem zaczyna się od włożenia nitu w otwory elementów, które chcemy połączyć. Potem używamy odpowiedniego narzędzia, żeby uformować końcówkę nitu, co sprawia, że połączenie jest mocne. Na końcu zgniecione zostaje drugie końcówka nitu, co zapewnia trwałe złączenie. W praktyce często wybiera się nitowanie, bo spawanie czasem może osłabić materiał. Warto znać te techniki, żeby inżynierowie i technicy mogli zadbać o bezpieczeństwo i trwałość konstrukcji.

Pytanie 22

Do metod oceny stanu łożysk tocznych nie zalicza się pomiaru

A. prędkości

B. ciepłoty

C. wibracji

D. hałasów

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pomiar prędkości to nie najlepsza metoda do oceny stanu łożysk tocznych. W praktyce zazwyczaj korzysta się z analizy drgań, szumów i temperatury. Analiza drgań to fajna technika, bo monitorując drgania, można zauważyć, czy coś jest nie tak, na przykład, czy łożysko ma luz albo jest uszkodzone. Z kolei pomiar szumów daje nam dodatkowe info o stanie łożysk, bo zmieniające się dźwięki mogą wskazywać na problemy. A co do temperatury — jeśli zaczyna rosnąć, to może być znak, że coś się dzieje, jak na przykład zbyt duże tarcie lub słabe smarowanie. W przemyśle, na przykład motoryzacyjnym czy w transporcie kolejowym, regularne sprawdzanie drgań i temperatury łożysk jest mega ważne, żeby maszyny działały sprawnie i bezawaryjnie. Ustalenie norm dla tolerancji drgań i temperatur dla różnych typów łożysk to standardy, które pomagają w zarządzaniu utrzymaniem ruchu, co zresztą potwierdzają normy ISO 10816.

Pytanie 23

Czy obniżenie temperatury czynnika w sprężarkach prowadzi do

A. skraplania pary wodnej oraz osuszania powietrza

B. osadzania zanieczyszczeń na dnie zbiornika

C. wzrostu ciśnienia sprężonego powietrza

D. powiększania objętości sprężonego powietrza

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź dotycząca skraplania pary wodnej oraz osuszania powietrza jest poprawna, ponieważ ochładzanie czynnika roboczego w sprężarkach prowadzi do zmniejszenia jego temperatury, co z kolei powoduje kondensację pary wodnej zawartej w powietrzu. W praktyce, w systemach klimatyzacyjnych oraz chłodniczych, proces ten jest kluczowy dla zapewnienia efektywności działania układów. W momencie, gdy powietrze jest schładzane, jego zdolność do utrzymywania wilgoci maleje, co prowadzi do skraplania się wody. Zjawisko to jest szczególnie istotne w kontekście osuszania powietrza, co przekłada się na lepszą jakość powietrza oraz wydajność systemów. Standardy takie jak ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers) podkreślają znaczenie kontroli wilgotności dla poprawy komfortu użytkowników oraz efektywności energetycznej. Dlatego w wielu zastosowaniach, takich jak chłodzenie przemysłowe czy klimatyzacja budynków, stosuje się wymienniki ciepła, które umożliwiają skuteczne zarządzanie wilgotnością oraz temperaturą powietrza.

Pytanie 24

W przekładni zbudowanej z kół przedstawionych na rysunku należy zastosować pasek

A. wieloklinowy.

B. wielorowkowy.

C. klinowy.

D. zębaty.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to zębaty pasek, który jest odpowiednio dostosowany do koła zębatego, jak przedstawiono na rysunku. Przekładnie zębate wykorzystywane są w wielu zastosowaniach przemysłowych, od napędów w maszynach po systemy przenoszenia mocy w pojazdach. Paski zębate zapewniają precyzyjne połączenie między kołami zębatymi, co pozwala na efektywną transmisję momentu obrotowego bez utraty energii, co jest kluczowe w aplikacjach wymagających wysokiej dokładności, takich jak drukarki 3D czy robotyka. W praktyce, dobór odpowiedniego paska zębatego wpływa na wydajność całego systemu, a jego parametry, takie jak szerokość i liczba zębów, muszą odpowiadać specyfikacjom technicznym kół zębatych. Zastosowanie pasków zębatych spełnia również normy i standardy branżowe, co zapewnia ich niezawodną pracę oraz długą żywotność w trudnych warunkach eksploatacyjnych. Stosowanie tego rodzaju rozwiązań technicznych jest zgodne z najlepszymi praktykami inżynieryjnymi, co pozwala na optymalne wykorzystanie zasobów oraz minimalizację ryzyka awarii.

Pytanie 25

Podwyższenie temperatury oleju w systemie hydraulicznym prowadzi do

A. zwiększenia efektywności układu

B. zmniejszenia lepkości oleju

C. zmniejszenia objętości oleju

D. zwiększenia lepkości oleju

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Jak temperatura oleju w hydraulice rośnie, to jego lepkość spada. Fajnie, bo to zjawisko można zobaczyć nie tylko w olejach hydraulicznych, ale i w innych cieczach. Po prostu, im wyższa temperatura, tym cząsteczki oleju mają więcej energii i szybciej się poruszają. W praktyce, olej staje się bardziej płynny, co znaczy, że lepiej krąży w układzie hydraulicznym. Dzięki mniejszej lepkości łatwiej pokonywane są opory, co sprawia, że wszystko działa lepiej. W branży hydraulicznej dobrze jest pilnować temperatury oleju. Jak pracuje długo w wysokich temperaturach, to warto pomyśleć o wymianie lub użyciu innego oleju, który lepiej znosi upały. Te wszystkie standardy, jak ISO 4406 dotyczący czystości oleju, są mega ważne, by olej zachował swoje właściwości w trudniejszych warunkach.

Pytanie 26

Do połączeń, które można rozłączyć, zalicza się połączenia

A. spawane

B. śrubowe

C. zgrzewane

D. nitowe

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Połączenia śrubowe zaliczają się do połączeń rozłącznych, ponieważ ich demontaż i montaż jest stosunkowo prosty i nie wymaga uszkodzenia ani jednego z elementów. W połączeniach śrubowych elementy są ze sobą połączone za pomocą śrub, nakrętek i podkładek, co umożliwia ich łatwe odłączenie i ponowne połączenie. Przykłady zastosowania połączeń śrubowych obejmują konstrukcje budowlane, maszynerie przemysłowe oraz meblarstwo, gdzie konieczność serwisowania i wymiany komponentów jest istotna. Zgodnie z normami ISO i PN, połączenia te powinny być projektowane z uwzględnieniem odpowiednich tolerancji oraz sił działających na połączenie, co zapewnia ich trwałość i stabilność. Warto również zauważyć, że połączenia śrubowe mogą być używane w połączeniu z innymi metodami montażu, co zwiększa ich funkcjonalność i wszechstronność, a także umożliwia dostosowanie do różnych warunków pracy.

Pytanie 27

Na rysunku przedstawiono symbol graficzny siłownika pneumatycznego

A. mieszkowego.

B. udarowego.

C. ciągnącego jednostronnego działania.

D. pochającego jednostronnego działania.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to siłownik pneumatyczny jednostronnego działania, co jest zgodne z przedstawionym symbolem graficznym. Siłowniki jednostronnego działania są wykorzystywane w aplikacjach, gdzie potrzebna jest siła w jednym kierunku, a powrót do pozycji wyjściowej jest realizowany za pomocą sprężyny. Przykładem zastosowania takich siłowników są systemy automatyki przemysłowej, gdzie często stosuje się je do podnoszenia lub przesuwania elementów. Ich konstrukcja pozwala na efektywną pracę, zmniejszając jednocześnie zużycie energii. W branży pneumatycznej standardy, takie jak ISO 6431, definiują konkretne wymiary i parametry dla takich siłowników, co zapewnia ich wymienność oraz ułatwia projektowanie systemów. Dlatego zrozumienie symboli graficznych siłowników jest kluczowe dla inżynierów pracujących nad projektami związanymi z automatyką i pneumatyka, co podkreśla znaczenie właściwego odczytywania schematów.

Pytanie 28

Blok przedstawiony na rysunku realizuje funkcję logiczną

A. AND

B. NOR

C. NAND

D. OR

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Blok przedstawiony na rysunku realizuje funkcję logiczną AND, co można łatwo zauważyć po symbolu "&" umieszczonym wewnątrz bloku. Funkcja AND jest jedną z podstawowych funkcji logicznych stosowanych w elektronice cyfrowej oraz programowaniu. Działa na zasadzie, że jej wyjście będzie miało wartość prawda (1) tylko wtedy, gdy wszystkie podłączone wejścia mają wartość prawda (1). W praktyce funkcja ta jest często wykorzystywana w układach cyfrowych, takich jak bramki logiczne, gdzie umożliwia realizację złożonych operacji działania systemu. Na przykład, w systemach alarmowych, sygnał alarmowy może być aktywowany tylko wtedy, gdy wszystkie czujniki wykryją intruza. Warto zaznaczyć, że zgodnie z normami IEEE i innymi standardami branżowymi, użycie funkcji AND jest kluczowe w budowie niezawodnych układów logicznych, co czyni tę wiedzę niezwykle ważną w kontekście inżynierii elektronicznej.

Pytanie 29

Tłok siłownika pneumatycznego zasilanego sprężonym powietrzem o ciśnieniu P = 600 000 Pa powinien oddziaływać z siłą F = 1 200 N. Jaka powinna być powierzchnia czynna tłoka, jeżeli w siłowniku nie występują straty powietrza?

P = ^F/_S

A. 0,500 m2

B. 0,002 m2

C. 0,020 m2

D. 0,050 m2

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 0,002 m2 jest prawidłowa, ponieważ w celu obliczenia powierzchni czynnej tłoka w siłowniku pneumatycznym, należy zastosować wzór: A = F / P, gdzie A to powierzchnia, F to siła, a P to ciśnienie. W tym przypadku, dzieląc siłę 1200 N przez ciśnienie 600 000 Pa, otrzymujemy 0,002 m2. W praktyce, wiedza na temat doboru odpowiedniej powierzchni tłoka jest kluczowa w inżynierii pneumatycznej, ponieważ wpływa na efektywność i wydajność systemu. W wielu zastosowaniach, takich jak automatyka przemysłowa czy maszyny pakujące, wybór właściwej powierzchni tłoka pozwala na precyzyjne sterowanie ruchem oraz zminimalizowanie zużycia energii. Warto dodać, że zgodnie z normami branżowymi, odpowiednia powierzchnia czynna tłoka wpływa także na żywotność urządzenia oraz jego bezpieczeństwo, dlatego inżynierowie powinni zawsze brać pod uwagę zarówno parametry techniczne, jak i warunki pracy siłowników pneumatycznych.

Pytanie 30

Jakie jest zastosowanie przedstawionego na ilustracji elementu?

A. Filtrowanie zakłóceń napięcia sieciowego.

B. Zamiana prądu stałego na prąd przemienny.

C. Zamiana prądu przemiennego na prąd stały.

D. Obniżanie napięcia sieciowego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Element przedstawiony na ilustracji to mostek prostowniczy, który odgrywa kluczową rolę w przetwarzaniu energii elektrycznej. Jego głównym zastosowaniem jest zamiana prądu przemiennego (AC) na prąd stały (DC). Mostek prostowniczy składa się z czterech diod ułożonych w taki sposób, aby umożliwić przepływ prądu w jednym kierunku, co prowadzi do wyprostowania sygnału. W praktyce, mostki prostownicze są szeroko stosowane w zasilaczach, które zasilają różne urządzenia elektroniczne. Na przykład, w komputerach czy telewizorach mostki prostownicze są niezbędne do konwersji napięcia z sieci energetycznej na odpowiednie wartości potrzebne do pracy podzespołów. Dzięki zastosowaniu mostka prostowniczego, można osiągnąć stabilne i niezawodne źródło prądu stałego, co jest zgodne z najlepszymi praktykami projektowania zasilaczy. Warto również wspomnieć, że mostki prostownicze wykorzystuje się w systemach fotowoltaicznych, gdzie energia słoneczna, generująca prąd stały, jest przetwarzana na prąd zmienny do użytku w domach lub wprowadzania do sieci energetycznej.

Pytanie 31

Zgodnie z normami ochrony przeciwpożarowej, do gaszenia urządzeń elektrycznych pod napięciem przekraczającym 1000 V należy zastosować gaśnicę

A. śniegową oznaczoną BC

B. proszkową oznaczoną ABC/E

C. proszkową oznaczoną ABC

D. pianową oznaczoną AF

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź z gaśnicą proszkową ABC/E jest jak najbardziej trafna. Ta klasa gaśnicza jest stworzona do gaszenia pożarów, które mogą się zdarzyć w urządzeniach elektrycznych, gdy napięcie przekracza 1000 V. Gaśnice proszkowe ABC/E zawierają specjalny proszek, który świetnie radzi sobie z pożarami różnych typów – od ciał stałych, przez płyny, aż po gazy. To oznaczenie 'E' mówi nam, że można ich używać przy urządzeniach elektrycznych. Gdy wybuchnie pożar w elektryce, to ważne, żeby nie używać wody ani gaśnic pianowych, bo to może prowadzić do porażenia prądem. Przykładem może być sytuacja, kiedy w biurze zaczyna się palić komputer – wtedy użycie gaśnicy ABC/E pozwala na szybkie i bezpieczne ugaszenie pożaru, bez ryzyka dla ludzi. Przepisy przeciwpożarowe oraz normy, jak PN-EN 2, pokazują, jak ważny jest dobór odpowiedniego sprzętu gaśniczego w miejscach z elektroniką.

Pytanie 32

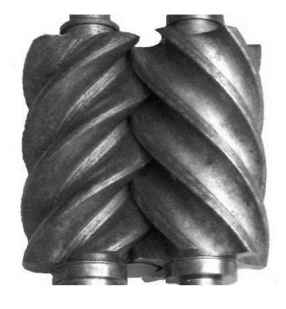

W której sprężarce występują elementy przedstawione na rysunku?

A. Rootsa.

B. Tłokowej.

C. Osiowej.

D. Śrubowej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sprężarki śrubowe są powszechnie stosowane w wielu aplikacjach przemysłowych, a ich konstrukcja opiera się na dwóch współpracujących wirnikach, które sprężają gaz. Elementy przedstawione na rysunku to właśnie wirniki sprężarki śrubowej, które charakteryzują się unikalnym, śrubowym kształtem. W procesie sprężania, jednym z wirników napędza silnik, a drugi wirnik obraca się w przeciwną stronę, co pozwala na efektywne i ciche sprężanie gazu. Sprężarki tego typu są często wykorzystywane w przemyśle, gdzie wymagane są stałe i niezawodne źródła sprężonego powietrza, na przykład w systemach pneumatycznych, a także w aplikacjach wymagających sprężania gazów przemysłowych. Warto zwrócić uwagę, że sprężarki śrubowe są bardziej efektywne energetycznie niż inne typy sprężarek, co czyni je korzystnym wyborem w dłuższym okresie użytkowania. Ich zastosowanie w lokalach przemysłowych podlega również standardom, które określają wymagania dotyczące efektywności energetycznej, co wpływa na ich popularność.

Pytanie 33

Przekładnie, które umożliwiają ruch posuwowy w tokarkach CNC, to

A. śrubowe toczne

B. jarzmowe

C. cierne pośrednie

D. korbowe

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'śrubowe toczne' jest poprawna, ponieważ w tokarkach CNC ruch posuwowy, który jest kluczowy dla precyzyjnego wykonywania obróbki skrawaniem, jest realizowany za pomocą przekładni śrubowych tocznych. Te systemy wykorzystują śruby o dużym skoku, co pozwala na dokładne i płynne przesunięcie narzędzia skrawającego wzdłuż osi roboczej. Przekładnie te są preferowane w aplikacjach CNC, ponieważ zapewniają wysoką precyzję oraz powtarzalność, co jest zgodne z normami branżowymi dotyczącymi jakości obróbki. Na przykład, w przemyśle motoryzacyjnym, gdzie tolerancje wymiarowe są bardzo rygorystyczne, wykorzystanie przekładni śrubowych tocznych pozwala na osiągnięcie wymaganych parametrów przy zachowaniu efektywności produkcji. Warto również zauważyć, że systemy te są stosowane w wielu nowoczesnych maszynach, co czyni je standardem w branży obróbczej. W zakresie najlepszych praktyk, operatorzy powinni regularnie kontrolować stan tych przekładni, aby zapewnić ich długowieczność i niezawodność w pracy.

Pytanie 34

Do czego służy przedstawione na rysunku narzędzie?

A. Szlifowania otworów.

B. Gwintowania otworów.

C. Wytaczania otworów.

D. Wiercenia otworów.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Narzędzie przedstawione na zdjęciu to stopniowe wiertło stożkowe, które jest powszechnie stosowane do wiercenia otworów o różnych średnicach w materiałach takich jak metal, tworzywa sztuczne czy drewno. Jego stożkowa konstrukcja umożliwia precyzyjne stopniowe zwiększanie średnicy otworu, co pozwala na uzyskanie wymaganej tolerancji i gładkości powierzchni bez potrzeby zmiany narzędzia. Dzięki zastosowaniu wierteł stożkowych, można zaoszczędzić czas i zwiększyć efektywność pracy, eliminując konieczność ręcznego przygotowywania otworów o różnych rozmiarach. W praktyce, wiertła te są często wykorzystywane w warsztatach mechanicznych oraz w procesach produkcyjnych, w których precyzja i szybkość są kluczowe. Rekomendowane standardy w branży zalecają stosowanie wierteł odpowiednio dobranych do rodzaju materiału oraz parametrów obróbczych, aby uzyskać optymalne wyniki.

Pytanie 35

Co znaczy zaświecenie czerwonej diody oznaczonej skrótem BATF na panelu kontrolnym sterownika PLC?

A. Tryb wstrzymania CPU

B. Potrzeba zmian w parametrach programu

C. Tryb funkcjonowania CPU

D. Brak baterii podtrzymującej zasilanie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zaświecenie się czerwonej diody oznaczonej skrótem BATF na panelu sygnalizacyjnym sterownika PLC informuje użytkownika o braku baterii podtrzymującej zasilanie. Baterie te są kluczowe dla prawidłowego działania urządzeń, które przechowują dane w pamięci nieulotnej, takich jak godzina systemowa czy ustawienia konfiguracyjne. Gdy bateria jest wyczerpana lub nieobecna, sterownik PLC może stracić wprowadzone dane po wyłączeniu zasilania, co może prowadzić do nieprawidłowego działania systemu oraz utraty istotnych informacji. W praktyce, w przypadku zaświecenia się diody BATF, zaleca się jak najszybszą wymianę baterii, aby uniknąć potencjalnych awarii. Ponadto, zgodnie z normami branżowymi, regularne przeglądy stanu baterii oraz systematyczne konserwacje są kluczowe dla zapewnienia ciągłości pracy urządzeń oraz ich niezawodności. Utrzymanie funkcji podtrzymywania zasilania nie tylko zabezpiecza dane, ale również zwiększa efektywność operacyjną całego systemu.

Pytanie 36

Do zagniatania tulejek kablowych należy użyć narzędzia przedstawionego na rysunku

A. B.

B. C.

C. D.

D. A.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Narzędzie oznaczone literą C to szczypce do zagniatania końcówek kablowych, znane również jako zaciskarka. Używanie tego typu narzędzi jest kluczowe w pracach elektrycznych, gdzie niezbędne jest zapewnienie trwałego i bezpiecznego połączenia elektrycznego. Zaciskarki pozwalają na precyzyjne zagniatanie tulejek kablowych, co minimalizuje ryzyko awarii czy zwarcia. W praktyce, zagniatanie tulejek kablowych wykonuje się w celu zapewnienia solidnego połączenia między przewodami a złączkami, co jest niezwykle ważne w instalacjach elektrycznych. Wysoka jakość narzędzia oraz odpowiednia technika użycia są zgodne z najlepszymi praktykami w branży elektrotechnicznej, które zalecają stosowanie narzędzi zaprojektowanych specjalnie do danego celu. Warto również pamiętać o regularnej kontroli stanu technicznego narzędzi, co wpływa na bezpieczeństwo i trwałość wykonywanych połączeń.

Pytanie 37

Jaki element odpowiada symbolowi graficznemu przedstawionemu na rysunku?

A. Zawór ograniczający ciśnienie.

B. Przełącznik obiegu.

C. Element dławiący.

D. Element realizujący iloczyn logiczny.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Symbol graficzny przedstawiony na rysunku reprezentuje przełącznik obiegu, który jest kluczowym elementem w układach hydraulicznych i pneumatycznych. Przełącznik ten umożliwia zarządzanie kierunkiem przepływu medium, co jest istotne w kontekście pracy wielu urządzeń. W układach, gdzie wymagane jest przełączanie między różnymi źródłami lub kierunkami przepływu, taki element pozwala na elastyczność i efektywność operacyjną. Przykładem zastosowania przełącznika obiegu może być system chłodzenia, w którym przełączanie między różnymi obiegami wody chłodzącej jest niezbędne dla utrzymania optymalnej temperatury. Dobre praktyki w projektowaniu układów sugerują, aby używać przełączników obiegu o potwierdzonej niezawodności, zwracając uwagę na ich parametry pracy, takie jak maksymalne ciśnienie i temperatura, zgodnie z normami ISO 4414 oraz PN-EN 982. Wiedza na temat działania tych elementów jest fundamentalna dla inżynierów zajmujących się automatyką i hydrauliką.

Pytanie 38

Z jaką maksymalną dokładnością można wykonać pomiar za pomocą suwmiarki przedstawionej na rysunku?

A. 0,20 mm

B. 0,10 mm

C. 0,02 mm

D. 0,01 mm

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pomiar wykonany za pomocą suwmiarki o najmniejszym podziale równym 0,02 mm jest jak najbardziej poprawny. Oznacza to, że ten instrument pomiarowy jest w stanie zrealizować dokładność na poziomie dwóch setnych milimetra, co jest niezbędne w wielu zastosowaniach inżynieryjnych i mechanicznych. Przykładowo, w przemyśle motoryzacyjnym, gdzie precyzyjne wymiary komponentów są kluczowe dla ich funkcjonowania, suwmiarki o tak wysokiej dokładności są niezwykle cenione. Dobrze skalibrowana suwmiarka powinna być stosowana do pomiarów takich jak grubość materiałów, średnice rur czy elementy do montażu, gdzie tolerancje wynoszą często kilka setnych milimetra. Standard ISO 13385 określa wymagania dotyczące pomiarów wykonanych przy użyciu takich narzędzi, co podkreśla znaczenie stosowania precyzyjnych przyrządów w kontrolach jakości oraz procesach produkcyjnych. Warto również pamiętać o regularnej kalibracji i konserwacji suwmiarki, aby zapewnić stałą dokładność pomiarów.

Pytanie 39

Ile napędów jest zastosowanych w manipulatorze, którego schemat przedstawiono na rysunku?

A. 5 napędów.

B. 6 napędów.

C. 3 napędy.

D. 4 napędy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 4 napędy jest prawidłowa, ponieważ na schemacie manipulatora widać cztery różne elementy napędowe, które pełnią kluczowe funkcje w jego działaniu. Dwa siłowniki są odpowiedzialne za ruch wzdłuż osi, co jest niezbędne do precyzyjnego operowania narzędziami manipulatora. Silnik, który jest przedstawiony jako prostokąt z krzyżem, zapewnia dynamiczny napęd, co jest istotne dla skuteczności i szybkości pracy manipulatora. Ponadto, zawór, symbolizowany przez romb, reguluje przepływ medium, co również jest kluczowe dla poprawnego działania napędów pneumatycznych lub hydraulicznych. W praktyce, wiedza na temat liczby i rodzaju napędów w manipulatorze pozwala inżynierom projektować bardziej wydajne i funkcjonalne systemy automatyzacji, które spełniają wysokie standardy jakości i bezpieczeństwa. Zarówno w przemyśle, jak i w zastosowaniach robotów współpracujących, zrozumienie działania poszczególnych komponentów napędowych jest kluczowe dla optymalizacji procesów produkcyjnych.

Pytanie 40

W urządzeniu zmierzchowym fotorezystor pełni rolę

A. wskaźnika działania systemu

B. czujnika poziomu światła

C. przełącznika instalacyjnego systemu

D. ochrony prądowej systemu

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Fotorezystor, jako element wyłącznika zmierzchowego, pełni kluczową rolę czujnika natężenia oświetlenia, co oznacza, że jego zadaniem jest monitorowanie poziomu jasności otoczenia. Działa na zasadzie zmiany oporu elektrycznego w zależności od natężenia światła padającego na jego powierzchnię. W sytuacjach, gdy natężenie światła spada poniżej określonego progu, fotorezystor przekazuje sygnał do układu sterującego, co powoduje włączenie odpowiednich urządzeń, takich jak lampy zewnętrzne. Zastosowanie fotorezystorów w wyłącznikach zmierzchowych jest powszechne w systemach automatyzacji, co przyczynia się do oszczędności energii oraz poprawy komfortu użytkowania. Przykłady zastosowań obejmują oświetlenie uliczne, które automatycznie włącza się po zachodzie słońca oraz oświetlenie ogrodów, które działa na zasadzie detekcji zmierzchu. W branży elektrycznej standardy, takie jak IEC 61000, podkreślają znaczenie stosowania odpowiednich elementów detekcyjnych w instalacjach elektrycznych, co potwierdza rolę fotorezystora jako efektywnego czujnika natężenia oświetlenia.

Rozpocznij nowy egzamin

Powrót do strony głównej
