Pytanie 1

Elementy widoczne na rysunku mają zastosowanie w

A. złączkach optycznych.

B. narzędziu uderzeniowym.

C. spawarce światłowodowej.

D. reflektometrze światłowodowym.

Odpowiedź "spawarce światłowodowej" jest prawidłowa, ponieważ elementy przedstawione na rysunku to elektrody stosowane w procesie spawania włókien światłowodowych. Spawarki światłowodowe wykorzystują elektrody do generowania łuku elektrycznego, który jest kluczowy dla topnienia końców włókien optycznych. Proces ten jest niezwykle precyzyjny i wymaga zachowania określonych warunków, aby zapewnić wysoką jakość spoiny. W praktyce, prawidłowe spawanie włókien światłowodowych jest niezbędne dla zapewnienia optymalnej transmisji sygnałów świetlnych oraz minimalizacji strat. Stosowanie odpowiednich elektrod oraz zachowanie standardów dotyczących temperatury i czasu spawania jest zgodne z najlepszymi praktykami w branży telekomunikacyjnej, co przekłada się na długowieczność i niezawodność instalacji światłowodowych. Oprócz aspektów technicznych, ważne jest również zrozumienie, że spawanie włókien światłowodowych odbywa się w kontrolowanych warunkach, co zwiększa efektywność i jakość połączeń.

Pytanie 2

W specyfikacji płyty głównej znajduje się informacja, że podstawka pod procesor ma oznaczenie Socket A Type 462. Które procesory mogą być zainstalowane na tej płycie?

A. AMD Athlon 64

B. Intel Core Duo

C. Intel Celeron D

D. AMD Athlon XP

Odpowiedź AMD Athlon XP jest trafna. Te procesory były zaprojektowane do pracy z podstawką Socket A, która ma 462 piny. Socket A, często nazywany Socket 462, był bardzo popularny wśród procesorów AMD w latach 2000-2005. Athlon XP to jeden z najczęściej stosowanych procesorów w tym okresie. Dzięki niemu można było uzyskać naprawdę dobrą wydajność w różnych zastosowaniach, jak biuro czy multimedia. Co fajne, wspierał też technologie, takie jak SSE, co dawało lepsze wyniki w aplikacjach wymagających dużego przetwarzania. Jak ktoś chciałby zmodernizować swój komputer, to wymiana pamięci RAM czy karty graficznej była naprawdę prosta. W skrócie, to elastyczne rozwiązanie w czasach, gdy komputery stawały się coraz bardziej powszechne.

Pytanie 3

Który parametr włókna światłowodowego wyznacza się za pomocą przedstawionego wzoru?
$$ \alpha[\text{dB/km}] = -\frac{10}{L} \log \frac{P(L)}{P_0} $$
gdzie:
$ L $ - długość włókna światłowodowego,
$ P_0 $ - moc wprowadzona na długości 0,
$ P(L) $ - moc wyprowadzona na długości L,

A. Tłumienność jednostkową w włóknie światłowodowym o długości L

B. Wzmocnienie odbicia sygnału w włóknie światłowodowym o długości L

C. Wzmocnienie sygnału w włóknie światłowodowym o długości L

D. Tłumienie sygnału w włóknie światłowodowym o długości L

Poprawna odpowiedź to tłumienność jednostkowa w włóknie światłowodowym o długości L. Wzór przedstawiony na zdjęciu służy do obliczania tej wartości w decybelach na kilometr (dB/km), co jest kluczowe w ocenie jakości i wydajności systemów optycznych. Tłumienność jednostkowa odnosi się do strat mocy sygnału światłowego w stosunku do długości włókna, co oznacza, że im niższa wartość tłumienności, tym efektywniejsze przesyłanie sygnału. W praktyce, przy projektowaniu sieci światłowodowych, inżynierowie starają się wybierać włókna o jak najniższej tłumienności, aby zminimalizować straty sygnału na długich dystansach. Ponadto, znajomość tego parametru pozwala na lepsze szacowanie zasięgu sieci oraz planowanie interwencji w przypadku wykrycia problemów z jakością sygnału. Tłumienność jednostkowa jest więc kluczowym wskaźnikiem, na który zwracają uwagę zarówno technicy, jak i projektanci, w trosce o wysoką wydajność transmisji danych.

Pytanie 4

Na który adres IP protokół RIP v2 wysyła tablice rutingu do najbliższych sąsiadów?

A. 224.0.0.5

B. 224.0.0.6

C. 224.0.0.10

D. 224.0.0.9

Adresy IP 224.0.0.5 oraz 224.0.0.6 bardzo często pojawiają się w kontekście protokołów routingu, zwłaszcza jeśli ktoś miał wcześniej styczność z OSPF. W OSPF właśnie te adresy są wykorzystywane do komunikacji pomiędzy routerami wewnątrz obszaru – jeden dla wszystkich routerów, a drugi dla designated routerów. Jednakże te adresy nie mają żadnego bezpośredniego powiązania z protokołem RIP v2. W praktyce, łatwo tu o pomyłkę, bo wszystkie te adresy mieszczą się w zakresie multicast zarezerwowanym dla protokołów routingu (224.0.0.x), a tematy OSPF i RIP często przerabia się na lekcjach tuż po sobie. Jeśli chodzi o 224.0.0.10, on z kolei jest wykorzystywany przez EIGRP, czyli autorski protokół Cisco, zupełnie odmienny od RIP zarówno pod kątem działania, jak i zastosowania. Pomieszanie tych adresów to chyba najczęściej powielany błąd podczas konfiguracji i analizowania ruchu sieciowego – moim zdaniem wynika to po prostu z podobieństwa samych liczb i faktu, że każdy z tych protokołów funkcjonuje na poziomie sieciowym, operując w obrębie multicastów. RIP v2 został specjalnie zaprojektowany, żeby korzystać z adresu multicast 224.0.0.9, co jest zapisane w RFC 2453. Pozwala to ograniczyć rozgłaszanie tylko do zainteresowanych routerów, poprawiając wydajność i bezpieczeństwo sieci. Wprawdzie niektórzy konfiguratorzy próbują czasem siłować się z innymi adresami, myśląc, że skoro OSPF czy EIGRP używa podobnego schematu, to zadziała to też z RIP v2 – niestety, takie podejście prowadzi zwykle do braku wymiany informacji o trasach. Warto zawsze weryfikować, do jakiego standardu przypisana jest dana grupa multicast, bo w praktyce sieciowej to, co działa dla jednego protokołu, wcale nie musi działać dla innego. Pamiętanie, że 224.0.0.9 to dedykowany adres dla RIP v2, eliminuje potem sporo frustracji przy rozwiązywaniu problemów z dynamicznym routingiem.

Pytanie 5

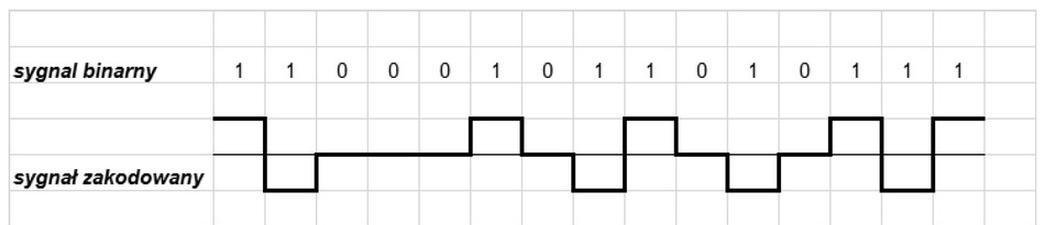

Na rysunku zilustrowano kod

A. AMI

B. NRZ

C. HDB3

D. 2B1Q

Wybór kodowania HDB3, NRZ lub 2B1Q w przedstawionym pytaniu jest wynikiem nieporozumień związanych z podstawowymi zasadami kodowania sygnałów. Kod HDB3 (High Density Bipolar 3) jest bardziej zaawansowaną formą kodowania, która dodaje dodatkowe zasady do kodu AMI, aby uniknąć długich serii zer, ale jego struktura sygnału różni się od zaprezentowanego na rysunku. Z kolei kod NRZ (Non-Return-to-Zero) odzwierciedla sygnały jako stałe napięcia dla '1' i '0', co prowadzi do problemów z synchronizacją w dłuższych sekwencjach jednego stanu. Typowym błędem jest mylenie NRZ z AMI, podczas gdy AMI wykorzystuje zmiany biegunowości do reprezentacji '1', co czyni go bardziej odpornym na zjawiska związane z długimi stanami. Kod 2B1Q (Two Binary, One Quaternary) także nie pasuje do opisanego wzorca, bowiem koncentruje się na reprezentacji dwóch bitów jako jednego impulsu quaternarnego, a nie na alternacji wież impulsów. Wszystkie te kody mają różne zastosowania i charakterystyki, co sprawia, że ich nieprawidłowy wybór wynika często z braku zrozumienia różnic w ich strukturze i właściwościach. Dlatego ważne jest, aby dokładnie analizować przedstawione sygnały przed podjęciem decyzji o zastosowaniu konkretnego kodowania.

Pytanie 6

Największe pasmo transmisji sygnału charakteryzuje się

A. światłowód

B. kabel koncentryczny

C. kabel energetyczny

D. skrętka

Światłowód to technologia, która wykorzystuje włókna szklane lub plastikowe do przesyłania danych za pomocą światła. Dzięki temu osiąga niezwykle szerokie pasmo przenoszenia sygnału, co czyni go idealnym rozwiązaniem w zastosowaniach wymagających dużej przepustowości. Na przykład, światłowody są wykorzystywane w telekomunikacji oraz w sieciach komputerowych, gdzie prędkości transmisji mogą dochodzić do kilku gigabitów na sekundę. W porównaniu do innych mediów, takich jak skrętka czy kabel koncentryczny, światłowód charakteryzuje się znacznie mniejszymi stratami sygnału oraz odpornością na zakłócenia elektromagnetyczne. Standardy takie jak ITU-T G.652 definiują właściwości światłowodów stosowanych w telekomunikacji, co potwierdza ich wysoką jakość i efektywność. Dzięki tym właściwościom, światłowody są nie tylko przyszłością komunikacji, ale także standardem w budowie nowoczesnych sieci szerokopasmowych.

Pytanie 7

Na podstawie fragmentu instrukcji modemu DSL określ prawdopodobną przyczynę świecenia kontrolki Internet na czerwono.

Fragment instrukcji modemu DSL
Opis diody	Kolor diody	Opis działania
Power	Zielona	Urządzenie jest włączone
	Czerwona	Urządzenie jest w trakcie włączania się
	Miganie na czerwono i zielono	Aktualizacja oprogramowania
	Wyłączona	Urządzenie jest wyłączone
ADSL	Zielona	Połączenie jest ustanowione
	Miganie na zielono	Linia DSL synchronizuje się
	Wyłączona	Brak sygnału
Internet	Zielona	Połączenie ustanowione
	Czerwona	Połączenie lub autoryzacja zakończona niepowodzeniem
	Miganie na zielono	Zestawianie sesji PPP
	Wyłączona	Brak połączenia z Internetem
LAN 1/2/3/4	Zielona	Połączenie ustanowione
	Miganie na zielono	Transmisja danych
	Wyłączona	Kabel Ethernet jest odłączony
WLAN	Zielona	WLAN jest włączony
	Miganie na zielono	Transmisja danych
	Wyłączona	WLAN jest wyłączony
WPS	Zielona	Funkcja WPS włączona
	Miganie na zielono	Funkcja WPS synchronizuje się
	Wyłączona	Funkcja WPS wyłączona

A. Niepodłączony kabel Ethernet.

B. Błędnie skonfigurowane w modemie parametry VPI i VCI.

C. Do gniazda DSL jest podłączony komputer.

D. Brak komunikacji pomiędzy modem a modemem providera.

Czerwona kontrolka Internet w modemie DSL sygnalizuje brak połączenia z siecią. W przypadku, gdy kontrolka ta świeci na czerwono, najczęściej przyczyną jest brak komunikacji między modemem użytkownika a urządzeniem dostawcy usług internetowych. Warto zrozumieć, że prawidłowe połączenie DSL wymaga nie tylko właściwej konfiguracji parametrów, takich jak VPI i VCI, ale również sprawności fizycznego połączenia z siecią. W praktyce, użytkownik powinien upewnić się, że modem jest poprawnie podłączony do gniazda DSL oraz że nie ma problemów z kablami, które mogą wpływać na jakość sygnału. W sytuacji, gdy występują wątpliwości, warto skontaktować się z dostawcą internetu, który może przeprowadzić diagnostykę. Dbanie o odpowiednią konfigurację modemu i regularne aktualizacje oprogramowania to dobre praktyki, które mogą zapobiec przyszłym problemom z połączeniem internetowym.

Pytanie 8

Który program Microsoft Office umożliwia wybór i wstawienie funkcji przedstawionych na rysunku?

A. Microsoft Word

B. Microsoft Power Point

C. Microsoft Access

D. Microsoft Excel

Excel to naprawdę super program do pracy z danymi. Można w nim robić różne ciekawe rzeczy, jak używać funkcji matematycznych czy statystycznych. Ten rysunek, który widzisz, pokazuje okno z funkcjami, które są w Excelu. Użytkownicy mogą korzystać z takich opcji jak SUMA czy ŚREDNIA, a także z warunkowych funkcji jak JEŻELI. To na prawdę ułatwia analizę danych. Na przykład, jak użyjesz funkcji SUMA, to szybko zsumujesz wartości z wybranego zakresu komórek i to jest mega przydatne w raportach finansowych. Moim zdaniem, umiejętność obsługi Excela jest bardzo ważna, zwłaszcza w branżach takich jak księgowość czy zarządzanie projektami, bo tam naprawdę trzeba dokładnie analizować dane. Excel pozwala też na fajne organizowanie i wizualizowanie informacji, co pomaga w podejmowaniu lepszych decyzji w biznesie.

Pytanie 9

Podczas uruchamiania komputera użytkownik natrafił na czarny ekran z informacją ntldr is missing. W rezultacie tego błędu

A. system operacyjny nie zostanie załadowany

B. uruchomi się automatycznie narzędzie do przywracania systemu

C. system operacyjny załadowany, ale będzie działał niestabilnie

D. komputer będzie się nieustannie restartował

Odpowiedzi sugerujące, że komputer będzie się ciągle restartował, że automatycznie uruchomi się narzędzie przywracania systemu, lub że system operacyjny załaduje się, ale będzie pracował niestabilnie, nie oddają rzeczywistego charakteru problemu, z którym boryka się użytkownik. W przypadku 'ntldr is missing' komputer nie wchodzi w cykl restartów, ponieważ nie ma możliwości załadowania jakiegokolwiek systemu operacyjnego, co wyklucza taką sytuację. Problemy z NTLDR uniemożliwiają nawet dostanie się do menu rozruchowego, a tym bardziej do narzędzi naprawczych, które mogłyby zostać uruchomione w przypadku wystąpienia innych błędów. Użytkownicy mogą myśleć, że system operacyjny wciąż może próbować załadować się, jednak brak NTLDR sprawia, że proces ten jest niemożliwy. Czasami użytkownicy mogą także sądzić, że system załaduje się, ale będzie niestabilny, co jest nieprawidłowe, ponieważ bez NTLDR system w ogóle się nie załadowuje. Takie myślenie może wynikać z mylnego rozumienia procesu uruchamiania komputera oraz błędnego przypisywania problemów do niestabilności systemu, zamiast do braku kluczowych plików rozruchowych. Ważne jest, aby zrozumieć, że każdy z tych błędów prowadzi do fałszywych wniosków, które mogą potęgować stres i frustrację użytkowników, którzy nie są świadomi rzeczywistych przyczyn problemów z uruchomieniem systemu.

Pytanie 10

Technologia umożliwiająca automatyczną identyfikację oraz instalację sprzętu to

A. HAL

B. PnP

C. AGP

D. NMI

Odpowiedź PnP, czyli Plug and Play, jest poprawna, ponieważ odnosi się do technologii, która umożliwia automatyczną identyfikację i konfigurację urządzeń podłączanych do systemu komputerowego. PnP pozwala systemowi operacyjnemu na automatyczne rozpoznawanie nowych komponentów, takich jak karty dźwiękowe, drukarki czy urządzenia USB, co znacząco upraszcza proces instalacji. Dzięki tej technologii użytkownik nie musi już ręcznie konfigurować ustawień lub instalować sterowników, ponieważ system automatycznie dostarcza odpowiednie oprogramowanie potrzebne do pracy z nowym urządzeniem. PnP jest standardem w branży komputerowej, a jego wprowadzenie przyczyniło się do zwiększenia wygody i efektywności użytkowników. W praktyce, gdy podłączasz nową myszkę lub klawiaturę do komputera, system rozpozna je i skonfiguruje w kilka sekund, co ilustruje działanie PnP w codziennym użytkowaniu. Dobre praktyki związane z PnP obejmują regularną aktualizację sterowników oraz dbanie o zgodność urządzeń z najnowszymi standardami, co zapewnia optymalną wydajność i bezpieczeństwo systemu.

Pytanie 11

Jak nazywa się zależność współczynnika załamania medium od częstotliwości fali świetlnej?

A. dyspersją

B. interferencją

C. dyfrakcją

D. tłumieniem

Dyspersja to zjawisko, w którym współczynnik załamania światła w danym ośrodku zmienia się w zależności od częstotliwości fali świetlnej. Oznacza to, że różne kolory światła (o różnych długościach fal) są załamywane w różny sposób, co prowadzi do rozdzielenia białego światła na jego składniki. Przykładem dyspersji jest rozszczepienie światła w pryzmacie, gdzie różne kolory wychodzą na zewnątrz pod różnymi kątami. Dyspersja jest kluczowym zjawiskiem w optyce, istotnym dla wielu aplikacji, w tym w technologii soczewek, spektroskopii oraz telekomunikacji, gdzie różne długości fal mogą być używane do przesyłania informacji. Zrozumienie dyspersji jest także ważne w kontekście badań nad nowymi materiałami optycznymi, które mają na celu osiągnięcie lepszych właściwości załamania dla określonych zastosowań. W standardach optyki, takich jak ISO 10110, dyspersja jest definiowana i mierzone są jej efekty, co pozwala na optymalizację projektów optycznych.

Pytanie 12

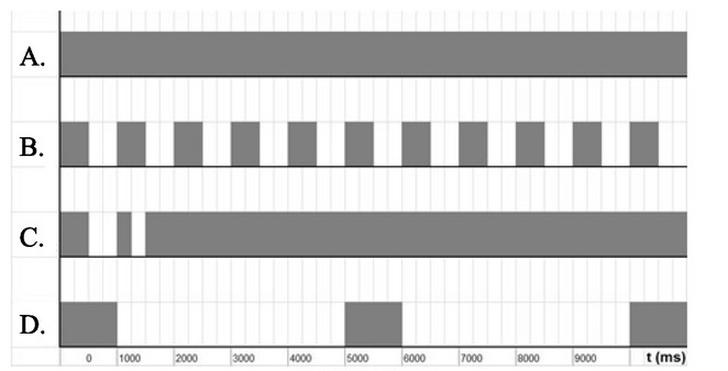

Który z zamieszczonych przebiegów czasowych przedstawia sygnał okresowy, ciągły?

A. C.

B. A.

C. D.

D. B.

Wybór niewłaściwej odpowiedzi może wynikać z nieporozumienia dotyczącego definicji sygnałów okresowych oraz ich cech charakterystycznych. Sygnał nieregularny, który być może został zaprezentowany w odpowiedziach B, C lub D, nie spełnia wymogów powtarzalności w takich samych odstępach czasowych. Sygnał rosnący, jak w przypadku odpowiedzi B, to sygnał, który nie wraca do swojej wartości początkowej, co jest kluczowym elementem sygnału okresowego. Dodatkowo, sygnał nieregularny, reprezentowany w odpowiedzi C, może sugerować zmienność, która jest trudna do przewidzenia i nie może być stosowana w standardowych analizach dotyczących sygnałów okresowych. W przypadku odpowiedzi D, może wystąpić mylenie próbkowania z rzeczywistym sygnałem okresowym. Próbkowanie polega na zbieraniu danych w określonych odstępach czasu, co nie czyni sygnału ciągłym ani okresowym. Często popełnianym błędem jest zakładanie, że jakikolwiek sygnał, który zmienia się w czasie, może być uznany za okresowy, co jest niewłaściwe. W rzeczywistości, istotnym aspektem jest nie tylko zmiana wartości, ale również regularność tych zmian, co stanowi podstawę analizy sygnałów w praktyce inżynierskiej. Prawidłowe zrozumienie tych różnic ma kluczowe znaczenie dla każdego, kto pracuje z sygnałami w kontekście inżynieryjnym czy technologicznym.

Pytanie 13

Jak można zweryfikować wersję BIOS aktualnie zainstalowaną na komputerze, nie uruchamiając ponownie urządzenia z systemem Windows 10, wykonując polecenie w wierszu poleceń?

A. timeout

B. systeminfo

C. ipconfig

D. hostname

Odpowiedź "systeminfo" jest prawidłowa, ponieważ ta komenda w wierszu poleceń systemu Windows pozwala na uzyskanie szczegółowych informacji o systemie, w tym zainstalowanej wersji BIOS. Użycie tej komendy jest praktyczne w sytuacjach, gdy nie można lub nie ma potrzeby restartowania komputera, co jest często wymagane przy dostępie do BIOS-u. Komenda ta wyświetla m.in. informacje o systemie operacyjnym, procesorze, pamięci RAM oraz wersji BIOS, co czyni ją niezwykle wartościową dla administratorów systemów i użytkowników. W kontekście dobrych praktyk, regularne sprawdzanie wersji BIOS może być kluczowe dla utrzymania bezpieczeństwa i stabilności systemu, zwłaszcza w środowiskach korporacyjnych, gdzie aktualizacje mogą wprowadzać istotne poprawki do bezpieczeństwa oraz wydajności. Zrozumienie, jak uzyskać te informacje bez restartu, może również ułatwić szybkie diagnozowanie problemów i planowanie aktualizacji sprzętu.

Pytanie 14

Jakie urządzenie jest najczęściej stosowane do pomiaru tłumienia w spawach światłowodowych?

A. oscyloskop cyfrowy

B. poziomoskop

C. reflektometr światłowodowy

D. miernik mocy optycznej

Mimo że poziomoskop i oscyloskop cyfrowy są narzędziami przydatnymi w różnych zastosowaniach inżynieryjnych, nie nadają się do pomiaru tłumienności spawów światłowodowych. Poziomoskop jest urządzeniem wykorzystywanym głównie do pomiarów kątów i poziomów, co nie ma zastosowania w kontekście analizy sygnałów optycznych. Oscyloskop cyfrowy z kolei służy do analizy sygnałów elektrycznych, co jest również nieadekwatne w przypadku włókien optycznych, gdzie sygnał ma postać światła. Miernik mocy optycznej mierzy moc sygnału optycznego na końcu włókna, ale nie dostarcza informacji o tłumienności ani o tym, gdzie mogą występować straty. Typowym błędem myślowym jest utożsamianie pomiarów optycznych z elektronicznymi, co prowadzi do wyboru niewłaściwych narzędzi do analizy. Aby skutecznie ocenić jakość spawów, istotne jest użycie urządzeń, które są specjalnie zaprojektowane do pracy z sygnałami optycznymi, takich jak reflektometry światłowodowe, które są zgodne z normami branżowymi, takimi jak IEC 61280-4-1. Właściwe podejście do pomiarów tłumienności jest kluczowe dla zapewnienia niezawodności i efektywności sieci światłowodowych.

Pytanie 15

Jak nazywa się element osprzętu światłowodowego przedstawiony na rysunku?

A. Kaseta spawów.

B. Stelaż zapasu kabla.

C. Mufa przelotowa.

D. Panel krosowy.

Zrozumienie różnicy między mufą przelotową a innymi elementami osprzętu światłowodowego jest kluczowe dla prawidłowego zarządzania sieciami światłowodowymi. Kaseta spawów, mimo że również służy do zabezpieczania połączeń, ma inny cel - skupia się na organizacji i ochronie spawów w jednym miejscu, ale nie umożliwia przeprowadzania kabli przez różne odcinki sieci. Z kolei panel krosowy jest elementem, który zarządza połączeniami i dystrybucją sygnału w sieci, ale nie pełni funkcji ochronnej takiej jak mufa przelotowa. Stelaż zapasu kabla natomiast, służy do organizacji i przechowywania nadmiaru kabla, lecz nie ma związku z ochroną spawów. Z takich błędnych wyborów wynika często mylne pojmowanie roli poszczególnych elementów w systemach światłowodowych. W praktyce, nieprawidłowe zrozumienie funkcji mufy przelotowej może prowadzić do zastosowania niewłaściwych rozwiązań, co skutkuje zwiększonym ryzykiem awarii oraz kosztami napraw. Wiedza o tym, jak ważne jest zrozumienie zastosowania każdego elementu w infrastrukturze światłowodowej, powinna być podstawą dla każdego specjalisty w dziedzinie telekomunikacji.

Pytanie 16

Która sygnalizacja nie jest przeznaczona do stosowania w sieciach IP?

A. SIP

B. R1

C. SS7

D. H.323

Wybór SS7, H.323 lub SIP jako odpowiedzi na pytanie o sygnalizację nieprzeznaczoną dla sieci IP jest błędny, ponieważ wszystkie te protokoły mają zastosowanie w środowiskach, które mogą obejmować technologie IP. SS7 (Signaling System No. 7) to złożony system sygnalizacji, który jest szeroko stosowany w tradycyjnych sieciach telefonicznych, ale również ma zastosowanie w nowoczesnych architekturach, gdzie wspiera usługi takie jak SMS oraz operacje przełączania w sieciach IP. H.323 i SIP to protokoły stworzony z myślą o komunikacji w sieciach IP, co czyni je kluczowymi dla rozwoju usług VoIP. Często zdarza się, że użytkownicy mylnie zakładają, że protokoły IP są jedynie dodatkiem do istniejących systemów, podczas gdy w rzeczywistości są one integralną częścią nowoczesnej telekomunikacji. W rezultacie, ich właściwe zrozumienie i umiejętne zastosowanie są kluczowe dla inżynierów telekomunikacyjnych, którzy muszą projektować i wdrażać rozwiązania, które są zarówno zgodne ze standardami branżowymi, jak i efektywne w działaniu. Właściwe wykorzystanie danych protokołów pozwala na optymalizację usług oraz zapewnia ich niezawodność w codziennym użytkowaniu.

Pytanie 17

Podczas montażu sieci teleinformatycznej, gdy pracownik wierci otwory w ścianach, powinien on mieć

A. buty z gumową podeszwą

B. okulary ochronne

C. kask ochronny

D. fartuch bawełniany

Okulary ochronne są kluczowym elementem wyposażenia pracowników zajmujących się wierceniem otworów w ścianach, szczególnie w kontekście instalacji sieci teleinformatycznych. Podczas tego procesu istnieje ryzyko dostania się drobnych cząstek materiału, takich jak pył, wióry czy odłamki, do oczu, co może prowadzić do poważnych urazów. Zgodnie z normami BHP oraz zaleceniami dotyczącymi ochrony osobistej, wszyscy pracownicy powinni być wyposażeni w odpowiednie środki ochrony osobistej, w tym okulary ochronne, które skutecznie zabezpieczają oczy przed potencjalnymi zagrożeniami. Używanie okularów ochronnych o odpowiedniej klasie ochrony jest standardem w branży budowlanej i telekomunikacyjnej. Przykładowo, stosowanie okularów z powłoką przeciwodblaskową lub odpornych na uderzenia może zwiększyć komfort i bezpieczeństwo pracy. Warto również pamiętać, że okulary ochronne powinny być dostosowane indywidualnie do potrzeb użytkownika, by zapewnić maksymalną ochronę.

Pytanie 18

Praktykant zrealizował staż u lokalnego dostawcy internetu. Jego zadaniem było podzielenie niewykorzystanych adresów IP na podsieci: 4, 8 oraz 16 adresowe. Praktykant zaprezentował 4 różne warianty podziału. Która z tych wersji jest właściwa według zasad rutingu?

A. 168.0.0.4/29; 168.0.0.12/30; 168.0.0.16/28

B. 168.0.0.4/30; 168.0.0.8/29; 168.0.0.16/28

C. 168.0.0.4/28; 168.0.0.20/29; 168.0.0.28/30

D. 168.0.0.4/30; 168.0.0.8/28; 168.0.0.24/29

Podział adresów IP w odpowiedzi 168.0.0.4/30, 168.0.0.8/29, 168.0.0.16/28 jest zgodny z zasadami rutingu, ponieważ prawidłowo wykorzystuje klasyczne techniki podziału adresów na podsieci, zapewniając, że każda z nich ma odpowiednią ilość adresów dla planowanej liczby hostów. Podsiec /30 zapewnia 4 adresy, z czego 2 są używane do komunikacji (adres sieci i adres rozgłoszeniowy), co idealnie sprawdza się w przypadku punktów do punktów, np. w łączach między routerami. Podsiec /29 oferuje 8 adresów, co daje 6 użytecznych IP, odpowiednia do małych grup hostów takich jak urządzenia w biurze. Podsiec /28 z kolei zapewnia 16 adresów, co daje 14 hostów do wykorzystania, co jest wystarczające dla małych sieci lokalnych. Taki podział pozwala na efektywne zarządzanie adresami IP, zabezpiecza przed marnotrawstwem zasobów oraz spełnia standardy organizacji, takich jak IETF, dotyczące podziału adresów IP. Przykładowo, w praktyce, taki podział adresów można zastosować w małych przedsiębiorstwach, które potrzebują wydzielić różne segmenty dla różnych działów lub urządzeń.

Pytanie 19

Zestaw urządzeń składający się z łącznicy, przełącznicy oraz urządzeń pomiarowych i zasilających, to

A. koncentrator sieciowy

B. przełącznik sieciowy

C. centrala telefoniczna

D. ruter sieciowy

Centrala telefoniczna to złożony zespół urządzeń, który pełni kluczową rolę w systemach telekomunikacyjnych. Zawiera łącznice, które umożliwiają połączenia między różnymi liniami telefonicznymi, przełącznice, które kierują sygnałami do odpowiednich odbiorców, oraz urządzenia badawcze i zasilające, które zapewniają stabilność oraz funkcjonalność całego systemu. Przykładem zastosowania centrali telefonicznej mogą być systemy PBX (Private Branch Exchange), które służą do zarządzania wewnętrznymi połączeniami w firmach. Warto również zauważyć, że nowoczesne centrale telefoniczne mogą integrować się z Internetem, co pozwala na korzystanie z VoIP (Voice over Internet Protocol), znacznie obniżając koszty komunikacji. W kontekście standardów branżowych, centrale telefoniczne muszą spełniać wymagania określone w normach ITU-T, co zapewnia ich interoperacyjność oraz bezpieczeństwo przesyłanych danych. Z tego powodu zrozumienie funkcji centrali telefonicznej jest niezbędne dla profesjonalistów w dziedzinie telekomunikacji.

Pytanie 20

Jaką rolę odgrywa parametr boot file name w serwerze DHCP?

A. Określa nazwę pliku na partycji rozruchowej komputera MBR (Master Boot Record)

B. Określa nazwę pliku, w którym mają być rejestrowane zdarzenia związane z uruchomieniem serwera DHCP

C. Określa nazwę pliku konfiguracyjnego serwera DHCP (Dynamic Host Configuration Protocol)

D. Określa nazwę pliku z oprogramowaniem do załadowania przez PXE (Preboot Execution Environment)

Próby zrozumienia funkcji parametru boot file name w serwerze DHCP często prowadzą do nieporozumień, które wynikają z zamiany koncepcji dotyczących różnych aspektów uruchamiania systemów operacyjnych. Wskazywanie nazwy pliku konfiguracyjnego serwera DHCP nie ma miejsca, ponieważ serwer DHCP nie potrzebuje odnosić się do swojego pliku konfiguracyjnego przydzielając adresy IP czy inne opcje. Te dane są przechowywane w osobnych plikach konfiguracyjnych, a nie w parametrach DHCP. Ponadto, błędne jest również przypisanie funkcji boot file name do plików na partycji MBR, ponieważ MBR nie jest związany z DHCP; to jest struktura partycji używana do uruchamiania systemu operacyjnego lokalnie, a nie przez sieć. Z kolei pomysł, że boot file name miałby wskazywać na plik logów serwera DHCP, jest całkowicie mylny, ponieważ ten parametr ma na celu jedynie wskazanie pliku do załadowania przez PXE, a nie do rejestrowania zdarzeń. Tego typu nieporozumienia mogą prowadzić do błędnego pojmowania działania sieci i serwerów, a w konsekwencji do problemów w konfiguracji i zarządzaniu infrastrukturą sieciową.

Pytanie 21

Technologia UUS (User to User Signalling) stanowi przykład usługi w zakresie

A. ISDN (Integrated Services Digital Network)

B. VoIP (Voice over Internet Protocol)

C. GSP (Global Positioning System)

D. ADSL (Asymmetric Digital Subscriber Line)

Usługa UUS, czyli sygnalizacja między użytkownikami, to bardzo ważny element w technologii ISDN. ISDN, co się rozumie samo przez się, to standard telekomunikacyjny, który pozwala na przesyłanie głosu, danych i obrazków w jednym. Dzięki UUS można łatwo sygnalizować różne informacje pomiędzy użytkownikami, co jest super przydatne podczas połączeń. Na przykład, przy rozpoczęciu czy zakończeniu sesji komunikacyjnej. Co więcej, ISDN pozwala na efektywne zarządzanie wieloma połączeniami naraz, co na pewno podnosi efektywność komunikacji, zwłaszcza w biznesie. Firmy często korzystają z ISDN, żeby lepiej integrować różne metody komunikacji, co w efekcie pozwala im oszczędzać zasoby i pieniądze. Cała ta technologia ISDN opiera się na standardach ustalonych przez ITU-T, jak G.703 czy G.711, dzięki czemu jest dobrze przyjęta w branży telekomunikacyjnej.

Pytanie 22

Jaką klasę przypisuje się okablowaniu przeznaczonemu do transmisji głosowych oraz usług terminalowych, które ma pasmo częstotliwości do 1 MHz, według europejskiej normy EN 50173?

A. Klasą C

B. Klasą D

C. Klasą B

D. Klasą A

Klasa B to takie okablowanie, które jest właśnie do transmisji głosowych i różnych usług terminalowych. Obsługuje częstotliwości do 1 MHz i jest zgodne z normą EN 50173. Dzięki temu, klasa B świetnie nadaje się do aplikacji, które potrzebują solidnej transmisji danych, jak na przykład telefonia analogowa i cyfrowa, a także dostęp do Internetu. W praktyce, to okablowanie znajdziesz często w biurach, gdzie jakość połączeń głosowych i transmisji danych jest naprawdę ważna. Normy mówią o różnych parametrach, jak tłumienie czy refleksja, a to wszystko ma na celu zapewnienie dobrej jakości sygnału. Jak dla mnie, klasa B to całkiem sensowny wybór w budynkach komercyjnych, gdzie potrzebujesz mieć pewność, że połączenia głosowe będą dobre i nie zawiodą w kluczowych momentach.

Pytanie 23

Jaką rolę odgrywa magistrala Control Bus w systemie mikrokomputerowym?

A. Wysyła odpowiednie dane

B. Przenosi sygnały sterujące pracą układu

C. Przesyła adresy z/do lokalizacji, z których jednostka centralna chce odczytywać lub zapisywać dane

D. Łączy procesor z pamięcią podręczną

Magistrala Control Bus odgrywa kluczową rolę w komunikacji między różnymi komponentami systemu mikrokomputerowego. Jej podstawowym zadaniem jest przenoszenie sygnałów sterujących, które informują inne części systemu o tym, jakie operacje powinny być wykonywane. Na przykład, gdy procesor chce zapisać dane w pamięci, wysyła odpowiednie sygnały sterujące przez magistralę Control Bus, które wskazują, że operacja zapisu jest w toku. To umożliwia synchronizację działań między procesorem, pamięcią a innymi urządzeniami. W praktyce, dobrze zrozumiane funkcje magistrali Control Bus są niezbędne do optymalizacji wydajności systemów komputerowych, ponieważ błędy w przesyłaniu sygnałów mogą prowadzić do zakłóceń w pracy całego układu. Z perspektywy branżowej, standardy takie jak PCI Express czy USB opierają się na podobnych koncepcjach kontrolnych, gdzie sygnały sterujące są kluczowe dla efektywnej komunikacji i wymiany danych.

Pytanie 24

Jaką modulację przedstawiają wykresy, na którym są zamieszczone przebiegi sygnału nośnego (rys. a), sygnału modulującego (rys. b) i sygnału zmodulowanego (rys. c)?

A. PPM (Pulse-Position Modulation)

B. PM (Phase Modulation)

C. AM (Amplitude Modulation)

D. PAM (Pulse-Amplitude Modulation)

PAM (Pulse-Amplitude Modulation) jest formą modulacji, w której amplituda impulsów sygnału nośnego jest modyfikowana w odpowiedzi na sygnał modulujący. W przedstawionych wykresach, rysunek a) ilustruje sygnał nośny, który ma stałą amplitudę, co jest charakterystyczne dla nośnej w technikach modulacji. Rysunek b) pokazuje sygnał modulujący, typowo reprezentujący sygnał analogowy, który zmienia swoją wartość w czasie. Rysunek c) ujawnia dynamiczną zmianę amplitudy impulsów nośnych zgodnie z sygnałem modulującym, co jest kluczowym elementem modulacji PAM. Ta technika jest szeroko stosowana w przesyłaniu danych, na przykład w systemach telekomunikacyjnych oraz w audio, gdzie jakość dźwięku jest priorytetem. PAM jest również wykorzystywana w standardach przesyłania danych, takich jak DSL (Digital Subscriber Line), gdzie efektywność modulacji jest kluczowa dla osiągnięcia wysokiej przepustowości. Zgodnie z najlepszymi praktykami branżowymi, PAM umożliwia efektywne wykorzystanie dostępnej mocy nośnej i jest preferowaną metodą w wielu nowoczesnych zastosowaniach przesyłowych.

Pytanie 25

Na podstawie fragmentu karty katalogowej wskaż szybkość transmisji danych do abonenta, którą oferuje modem/ruter ADSL2+.

⊙ Specifications:
Product Description	150Mbps Wireless N ADSL2+ Modem Router
WAN Port	1 RJ11 DSL Port
LAN Ports	4 10/100Mbps RJ45 LAN Ports
IEEE Standards	IEEE 802.11 802.3u
ADSL Standards	Full-rate ANSI T1.413 Issue 2, ITU-T G.992.1 (G.DMT) Annex A, ITU-T G.992.2 (G.Lite) Annex A, ITU-T G.994.1 (G.hs)
ADSL2 Standards	ITU-T G.992.3 (G.dmt.bis) Annex A/L/M, ITU-T G.992.4 (G.lite.bis) Annex A
ADSL2+ Standards	ITU-T G.992.5 Annex A/L/M
Data Rates	Downstream: Up to 24Mbps Upstream: Up to 3.5Mbps (with Annex M enabled)
ATM / PPP Protocols	ATM Forum UNI 3.1/4.0 PVC (up to 8PVCs) ATM Adaptation Layer Type 5 (AAL5) ATM QoS (Traffic Shaping) Bridged and routed Ethernet encapsulation VC and LLC based multiplexing PPP over Ethernet (RFC2516) PPP over ATM (RFC 2364)

A. 7 Mb/s

B. 3,5 Mb/s

C. 24 Mb/s

D. 48 Mb/s

Wybór odpowiedzi innej niż 24 Mb/s może wynikać z kilku nieporozumień dotyczących technologii ADSL2+. Warto zauważyć, że odpowiedzi takie jak 7 Mb/s i 3,5 Mb/s są znacznie poniżej maksymalnych możliwości technologicznych ADSL2+, które naprawdę sięgają do 24 Mb/s. Użytkownicy mogą mylnie sądzić, że te niższe wartości są reprezentatywne dla typowych prędkości, co jednak nie odzwierciedla rzeczywistych specyfikacji modemów ADSL2+. Z kolei 48 Mb/s to wartość, która wykracza poza możliwości standardu ADSL2+. Może to wynikać z pomylenia ADSL2+ z nowszymi technologiami, takimi jak VDSL, które rzeczywiście mogą oferować wyższe szybkości, ale są to zupełnie inne standardy. Takie błędne wnioski mogą prowadzić do niewłaściwej oceny poszczególnych technologii oraz ich zastosowania. Aby lepiej zrozumieć różnice między ADSL a ADSL2+, ważne jest zapoznanie się z dokumentacją techniczną oraz specyfikacjami, które jasno przedstawiają możliwości każdej z technologii. Ważne jest również, aby nie mylić prędkości maksymalnych z prędkościami, które użytkownicy mogą rzeczywiście osiągnąć w praktyce, ponieważ mogą one być ograniczone przez różne czynniki, takie jak jakość linii, zakłócenia czy odległość od centrali.

Pytanie 26

Średnica rdzenia włókna światłowodowego o jednomodowej strukturze mieści się w zakresie

A. od 50 nm do 62,5 nm

B. od 5 µm do 14 µm

C. od 50 µm do 62,5 µm

D. od 5 nm do 14 nm

Włókna światłowodowe jednomodowe rzeczywiście mają rdzeń o średnicy mieszczącej się w zakresie od 5 do 14 mikrometrów (µm). To jest bardzo istotny parametr, bo właśnie tak niewielka średnica pozwala propagować tylko jeden mod światła, czyli najprościej mówiąc – transmisja sygnału odbywa się praktycznie bez zniekształceń związanych z wielomodowością. Najczęściej spotykaną średnicą w praktyce jest 8–10 µm, co wynika między innymi ze standardów takich jak ITU-T G.652. Takie światłowody są podstawą nowoczesnych sieci telekomunikacyjnych, na przykład w przesyle danych na duże odległości czy w światłowodach do domu (FTTH). Moim zdaniem szczególnie ciekawe jest to, że przy tak małym rdzeniu kluczowe stają się precyzja wykonania i jakość spawów, bo każde niedopasowanie może prowadzić do dużych strat sygnału. Dość często spotyka się sytuacje, gdzie początkujący instalatorzy mylą się, sądząc, że średnica rdzenia może być dużo większa, jak w światłowodach wielomodowych, ale właśnie to ograniczenie do kilku mikrometrów daje światłowodom jednomodowym ich charakterystyczne parametry transmisyjne. Warto pamiętać, że poprawny dobór typu włókna do zastosowania (np. transmisji dalekosiężnej) jest jednym z fundamentów współczesnych systemów telekomunikacyjnych.

Pytanie 27

Jak nazywa się faza procesu konwersji analogowo-cyfrowej, która polega na przyporządkowaniu dyskretnym wartości sygnału wejściowego do określonych wartości ciągłych z ograniczonego zestawu?

A. Modulacja

B. Kodowanie

C. Kwantyzacja

D. Próbkowanie

Próbkowanie, choć często mylone z kwantyzacją, odnosi się do procesu pomiaru wartości sygnału w określonych odstępach czasu. Jest to pierwszy krok w cyfryzacji sygnału, gdzie określa się, w jakich momentach czasowych mierzymy amplitudę sygnału. Bez próbkowania nie byłoby możliwe przeprowadzenie kwantyzacji, ponieważ nie mielibyśmy żadnych wartości do przetworzenia. Drugim terminem, kodowanie, odnosi się do systemu przekształcania wartości kwantyzowanych na postać binarną, co umożliwia ich zapis w pamięci komputerowej. Jest to również etap niezbędny po kwantyzacji, dlatego mylenie tych terminów jest powszechne. Modulacja zaś dotyczy zmiany właściwości fali nośnej w celu przeniesienia informacji. Proces ten jest używany głównie w telekomunikacji do transmisji sygnałów na różnych nośnikach, co ma zupełnie inny cel niż kwantyzacja. Typowe błędy myślowe prowadzące do mylenia tych pojęć to brak zrozumienia różnicy między przetwarzaniem w czasie (próbkowanie) a przetwarzaniem amplitudy (kwantyzacja) oraz nieprawidłowe utożsamienie kodowania z samym procesem kwantyzacji, co może prowadzić do niejasności w dyskusjach technicznych.

Pytanie 28

Proces, który dotyczy przesyłania informacji o wynikach monitorowania stanu linii abonenckiej lub łącza międzycentralowego, to sygnalizacja

A. rejestrową

B. adresową

C. zarządzającą

D. liniową

Sygnalizacja liniowa to proces związany z przesyłaniem informacji o stanie linii abonenckiej lub łącza międzycentralowego. Obejmuje ona różne formy komunikacji, które umożliwiają monitorowanie i zarządzanie połączeniami w sieciach telekomunikacyjnych. W praktyce, sygnalizacja liniowa jest kluczowym elementem, który pozwala na szybkie reagowanie w przypadku wystąpienia problemów z łącznością. Przykładem zastosowania sygnalizacji liniowej jest protokół ISDN, w którym dane o stanie połączenia są przekazywane w czasie rzeczywistym, co umożliwia efektywne zarządzanie jakością usług. Standardy takie jak ITU-T Q.931 i Q.932 określają zasady działania sygnalizacji w usługach telefonicznych, zapewniając interoperacyjność między różnymi systemami. Zrozumienie sygnalizacji liniowej jest zatem niezbędne dla specjalistów zajmujących się telekomunikacją, ponieważ pozwala na optymalizację zarządzania sieciami oraz zapewnienie ich niezawodności.

Pytanie 29

Jaką rolę pełni parametr boot file name w serwerze DHCP?

A. Określa nazwę pliku z programem do załadowania przez PXE (Preboot Execution Environment)

B. Określa nazwę pliku na partycji bootowalnej komputera MBR (Master Boot Record)

C. Określa nazwę pliku, w którym mają być rejestrowane zdarzenia związane z uruchomieniem serwera DHCP

D. Określa nazwę pliku konfiguracyjnego serwera DHCP (Dynamic Host Configuration Protocol)

Odpowiedzi zawierające informacje o plikach konfiguracyjnych serwera DHCP, plikach na partycji bootowalnej MBR czy plikach związanych z zapisywaniem zdarzeń uruchomienia wskazują na fundamentalne nieporozumienia dotyczące działania protokołu DHCP oraz jego interakcji z procesem rozruchu. W przypadku odpowiedzi sugerujących, że parametr boot file name odnosi się do pliku konfiguracyjnego serwera DHCP, należy zauważyć, że plik konfiguracyjny jest używany do definiowania ustawień serwera DHCP, ale nie jest bezpośrednio związany z procesem inicjalizacji klientów. Również odniesienie do partycji bootowalnej MBR jest mylące, ponieważ MBR (Master Boot Record) odnosi się do struktury partycji na dysku twardym, a nie do plików udostępnianych przez serwer DHCP. W kontekście PXE, plik rozruchowy jest kluczowy, ponieważ umożliwia zdalne uruchamianie i instalację systemów operacyjnych, a nie zapis zdarzeń lub konfiguracji. Takie nieporozumienia mogą prowadzić do błędnej interpretacji roli, jaką odgrywa DHCP w bezpiecznym i efektywnym zarządzaniu środowiskiem IT. Zrozumienie tych różnic jest niezbędne dla właściwego wykorzystania protokołu DHCP oraz implementacji skutecznych strategii rozruchu systemów w infrastrukturze sieciowej.

Pytanie 30

W łączu abonenckim sygnał tonowy o ciągłej emisji oznacza

A. nieosiągalność numeru

B. połączenie oczekujące

C. zajętość numeru

D. zgłoszenie centrali

Sygnał tonowy o emisji ciągłej jest standardowym sygnałem, który informuje o zgłoszeniu centrali telefonicznej. Oznacza to, że połączenie zostało nawiązane i centrala jest gotowa do przekazywania informacji o numerze abonenckim. W praktyce, sygnał ten jest emitowany, gdy odbiorca jest dostępny i może odbywać rozmowę. Taki sygnał jest ważny w kontekście procesów telekomunikacyjnych, ponieważ umożliwia użytkownikowi identyfikację stanu połączenia. Standardy telekomunikacyjne, takie jak ITU-T (Międzynarodowa Unia Telekomunikacyjna - Standardy), jednoznacznie definiują te sygnały, co pomaga w zapewnieniu spójności w różnych systemach telekomunikacyjnych. W codziennym użytkowaniu, gdy dzwonimy do kogoś i słyszymy ten sygnał, mamy pewność, że nasze połączenie zostało poprawnie nawiązane i możemy rozmawiać. Dodając praktyczny przykład - w wielu krajach, sygnał tonowy o emisji ciągłej jest również stosowany w systemach automatycznego wybierania numerów, co przyspiesza proces połączeń wychodzących.

Pytanie 31

Jakie medium transmisyjne gwarantuje największy zasięg sygnału?

A. Kabel koncentryczny

B. Światłowód jednomodowy

C. Kabel UTP

D. Światłowód wielomodowy

Światłowód jednomodowy to medium transmisyjne, które zapewnia największy zasięg transmisji dzięki swojej konstrukcji oraz sposobowi, w jaki przesyła sygnał. W odróżnieniu od światłowodu wielomodowego, który przesyła wiele modów światła, światłowód jednomodowy transmituje sygnał w jednym modzie, co minimalizuje zjawisko dyspersji. To pozwala na przesyłanie danych na bardzo dużych odległościach, często przekraczających 100 km, bez potrzeby stosowania wzmacniaczy lub repeaterów. Tego rodzaju światłowody są powszechnie wykorzystywane w telekomunikacji, zwłaszcza w backbone'ach sieci, gdzie wymagana jest duża przepustowość oraz niskie opóźnienia. Zastosowanie światłowodów jednomodowych jest zgodne z najlepszymi praktykami branżowymi, takimi jak standardy ITU-T G.652, które dotyczą parametrów światłowodów do zastosowań telekomunikacyjnych. W kontekście budowy sieci szerokopasmowych, światłowody jednomodowe stają się kluczowym elementem infrastruktury, umożliwiając dostarczanie usług internetowych o wysokiej prędkości na dużą odległość.

Pytanie 32

Jakie są wysokości orbit klasyfikowanych jako LEO (Low Earth Orbit)?

A. Od 500 do 50 000 km

B. Od 500 do 2 000 km

C. W przybliżeniu 36 000 km

D. Od 8 000 do 12 000 km

Odpowiedzi, które wskazują na wysokości powyżej 2 000 km, są niepoprawne, ponieważ satelity na tych orbitach znajdują się w kategoriach MEO (Medium Earth Orbit) lub GEO (Geostationary Earth Orbit). Na przykład, wysokość około 36 000 km dotyczy orbit geostacjonarnych, gdzie satelity utrzymują stałą pozycję nad Ziemią, co jest kluczowe dla pewnych zastosowań, takich jak telekomunikacja. Wysokości od 8 000 do 12 000 km również nie odpowiadają orbicie LEO, ponieważ satelity na tych wysokościach mają inne właściwości orbitalne. Wysokości powyżej 2 000 km, takie jak 50 000 km, są również błędne, ponieważ znacznie przekraczają standardowe zakresy dla satelitów operacyjnych, które są zazwyczaj ograniczone do LEO, MEO i GEO. Typowym błędem jest zatem mylenie różnych kategorii orbit, co prowadzi do nieporozumień w ocenie zastosowań technologii kosmicznych. Kluczowe jest zrozumienie różnicy między tymi orbitami oraz ich zastosowaniem w kontekście potrzeb misji kosmicznych. W praktyce, różnice te mają istotny wpływ na wybór odpowiednich satelitów do określonych zadań.

Pytanie 33

Na rysunku przedstawiono schemat blokowy sieci

A. DSL (Digital Subscriber Line).

B. PON (Passive Optical Network).

C. FOX (Fast Optical Cross-connect).

D. HFC (Hybrid fibre-coaxial).

Wybrane odpowiedzi, takie jak DSL (Digital Subscriber Line) czy HFC (Hybrid fibre-coaxial), są przykładem technologii, które znacząco różnią się od architektury PON. DSL, oparty na miedzi, ogranicza się do bezpośredniego połączenia z centralą telefoniczną, co skutkuje mniejszą przepustowością i ograniczonym zasięgiem. Specjalizuje się w dostarczaniu usług szerokopasmowych na krótkich dystansach, co powoduje, że w bardziej rozległych obszarach może prowadzić do problemów z jakością sygnału i prędkością transmisji. Podobnie HFC, która łączy kabel koncentryczny z technologią optyczną, jest bardziej złożona i narażona na zakłócenia oraz ograniczenia w wydajności w porównaniu z jednorodnym podejściem, jakie oferują sieci PON. Z kolei FOX (Fast Optical Cross-connect) odnosi się do technologii przełączania sygnałów optycznych, a nie do dostępu szerokopasmowego, jak w przypadku PON. Często mylone podejścia sprowadzają się do niezrozumienia różnic między typami sieci telekomunikacyjnych oraz ich zastosowaniami. Ważne jest, aby mieć świadomość, że każda z tych technologii ma swoje specyficzne zastosowania, które powinny być dobierane w zależności od wymagań danego projektu oraz infrastruktury. Zrozumienie tych różnic pozwala na lepsze planowanie i wdrażanie rozwiązań telekomunikacyjnych w praktyce.

Pytanie 34

Optyczny sygnał o mocy 100 mW został przesłany przez światłowód o długości 100 km. Do odbiornika dociera sygnał optyczny o mocy 10 mW. Jaka jest tłumienność jednostkowa tego światłowodu?

A. 1,0 dB/km

B. 0,2 dB/km

C. 2,0 dB/km

D. 0,1 dB/km

Tłumienność jednostkowa światłowodu, określana w dB/km, jest kluczowym parametrem określającym, jak dużo sygnału optycznego traconego jest na jednostkę długości światłowodu. Aby obliczyć tłumienność jednostkową, można skorzystać ze wzoru: $\alpha = -10 \cdot \log_{10}\left(\frac{P_{out}}{P_{in}}\right) \cdot \frac{1}{L}$, gdzie $P_{in}$ to moc wprowadzona do światłowodu, $P_{out}$ to moc odbierana na końcu światłowodu, a $L$ to długość światłowodu. W tym przypadku moc wprowadzona do światłowodu wynosi 100 mW, moc odbierana to 10 mW, a długość światłowodu to 100 km. Podstawiając wartości do wzoru, otrzymujemy: $\alpha = -10 \cdot \log_{10}\left(\frac{10}{100}\right) \cdot \frac{1}{100} = -10 \cdot (-1) \cdot 0.01 = 0.1$ dB/km. Tłumienność jednostkowa 0,1 dB/km jest typowa dla nowoczesnych światłowodów jednomodowych, co czyni je idealnymi do zastosowań na dużych odległościach, takich jak sieci telekomunikacyjne i systemy przesyłu danych. Takie parametry zgodne są z najlepszymi praktykami w branży i standardami ITU-T. Zrozumienie tłumienności jest niezbędne do projektowania efektywnych systemów komunikacyjnych.

Pytanie 35

Jednostkowa indukcyjność długiej linii, w której zachodzi przesył sygnału, oznacza

A. straty cieplne w dielektryku pomiędzy przewodami linii

B. pole elektryczne w dielektryku pomiędzy przewodami linii

C. straty cieplne w przewodach linii

D. pole magnetyczne przewodów linii

Zrozumienie, czym jest indukcyjność jednostkowa, jest kluczowe dla analizy linii przesyłowych oraz obwodów. Wiele osób może mylić indukcyjność z innymi zjawiskami elektrycznymi, co prowadzi do nieporozumień. Pierwsza błędna koncepcja dotyczy pola elektrycznego w dielektryku między przewodami, które w rzeczywistości jest związane z pojemnością, a nie indukcyjnością. Pojemność dotyczy zdolności układu do przechowywania ładunku elektrycznego, co jest odrębnym zjawiskiem od indukcyjności. Z kolei straty cieplne w przewodach i dielektryku, chociaż mają swoje znaczenie w kontekście efektywności energetycznej, nie są bezpośrednio związane z indukcyjnością jednostkową. Straty cieplne wynikają z oporu elektrycznego materiałów i są rezultatem przepływu prądu, ale nie odzwierciedlają zdolności linii do przechowywania energii w polu magnetycznym. Typowe błędy myślowe prowadzące do takich niepoprawnych wniosków to mylenie zjawisk elektromagnetycznych oraz nieodróżnianie między różnymi parametrami elektrycznymi. Dlatego ważne jest, aby na etapie nauki zrozumieć, jak poszczególne zjawiska wpływają na działanie systemów elektrycznych i telekomunikacyjnych.

Pytanie 36

Przedstawiony na rysunku układ scalony to transoptor

A. analogowy z fotodiodą.

B. z wyjściem tranzystorowym.

C. z wyjściem Darlingtona.

D. z wyjściem triakowym.

Transoptor z wyjściem tranzystorowym to bardzo fajny układ, który umożliwia przewodzenie sygnałów elektrycznych, a przy tym izoluje je galwanicznie. Na rysunku widać symbol transoptora, który składa się z diody emitującej światło i fototranzystora. Dioda działa jak źródło światła i aktywuje fototranzystor, który potem przekazuje sygnał. To wyjście tranzystorowe jest naprawdę istotne, bo daje większą efektywność i szybszą reakcję niż inne typy wyjść. Co ciekawe, transoptory wykorzystuje się w różnych aplikacjach, gdzie wymagana jest izolacja elektryczna, np. w interfejsach mikroprocesorowych, zasilaczach impulsowych czy w automatyce przemysłowej. Dobrym przykładem jest sytuacja, w której transoptor izoluje sygnał między układem kontrolnym a urządzeniem wykonawczym, co pomaga uniknąć zakłóceń lub uszkodzeń spowodowanych różnicami potencjałów. Z mojego doświadczenia, użycie transoptora w takich miejscach poprawia zarówno bezpieczeństwo, jak i niezawodność systemów elektronicznych.

Pytanie 37

Który z przebiegów czasowych przedstawia sygnał zgłoszenia centrali w łączu abonenckim?

A. B.

B. A.

C. D.

D. C.

Sygnał zgłoszenia centrali w łączu abonenckim, przedstawiony na wykresie A, charakteryzuje się ciągłym, nieprzerwanym sygnałem, co jest zgodne z normami komunikacyjnymi w telekomunikacji. W praktyce, taki sygnał jest kluczowy w procesie nawiązywania połączenia, ponieważ informuje centralę o chęci nawiązania rozmowy przez abonenta. W systemach analogowych, w momencie podniesienia słuchawki, abonencki sygnał zgłoszenia przesyłany jest w postaci stałego napięcia, co jest odzwierciedlone na wykresie A. To zjawisko znajduje zastosowanie w tradycyjnych systemach telefonicznych oraz w nowoczesnych rozwiązaniach VoIP, gdzie sygnał zgłoszenia jest również istotny. Zgodnie z dobrymi praktykami branżowymi, zrozumienie różnicy między sygnałem zgłoszenia a innymi typami sygnałów (takimi jak sygnały dzwonka czy sygnały przerywane) jest niezbędne dla inżynierów telekomunikacyjnych oraz techników zajmujących się instalacją i utrzymaniem systemów komunikacyjnych.

Pytanie 38

Suma kontrolna umieszczona w ramce ma na celu

A. szyfrowanie informacji w ramce

B. przypisanie adresu docelowego ramki

C. sprawdzanie długości danych w ramce

D. weryfikację poprawności przesyłanych danych

Suma kontrolna odgrywa kluczową rolę w zapewnieniu integralności przesyłanych danych. Jest to wartość obliczana na podstawie zawartości ramki, która jest następnie do niej dołączana. Głównym celem sumy kontrolnej jest weryfikacja, czy dane zostały przesłane bez błędów, co jest niezwykle istotne w kontekście komunikacji sieciowej. Przykładem praktycznego zastosowania sumy kontrolnej jest protokół TCP, który wykorzystuje ją do detekcji błędów w transmisji. Gdy odbiorca otrzymuje ramkę z danymi, oblicza sumę kontrolną na podstawie otrzymanych danych i porównuje ją z wartością zawartą w ramce. Jeśli wartości się zgadzają, dane są uznawane za poprawne; jeśli nie, następuje retransmisja. W kontekście standardów, wiele protokołów komunikacyjnych, takich jak Ethernet, również opiera się na sumach kontrolnych, co czyni tę metodę sprawdzania integralności danych powszechną praktyką w branży.

Pytanie 39

Który z mierników służy do identyfikacji miejsca wystąpienia uszkodzenia typu "zwarcie do ziemi" w obrębie jednej pary przewodów kabla telekomunikacyjnego?

A. Miernik rezystancji izolacji

B. Pojemnościowy mostek pomiarowy

C. Miernik pojemności

D. Rezystancyjny mostek pomiarowy

Miernik rezystancji izolacji, choć jest przydatny w diagnostyce, nie jest najlepszym narzędziem do identyfikacji miejsca uszkodzenia typu 'zwarcie do ziemi' w przewodach kabli telekomunikacyjnych. Działa on na zasadzie pomiaru rezystancji izolacji, co pozwala jedynie na określenie, czy izolacja jest w dobrym stanie, lecz nie dostarcza informacji o lokalizacji uszkodzeń. W kontekście lokalizacji zwarć, bardziej precyzyjne jest użycie rezystancyjnego mostka pomiarowego, który jest zaprojektowany z myślą o takich zastosowaniach. Z kolei miernik pojemności oraz pojemnościowy mostek pomiarowy są narzędziami, które koncentrują się na pomiarze pojemności elektrycznej, co w przypadku zwarcia nie ma zastosowania. Pomiary te są użyteczne w innych kontekstach, na przykład w ocenie kondycji kondensatorów czy w diagnostyce obwodów elektrycznych, jednak nie przydają się w identyfikacji uszkodzeń przewodów telekomunikacyjnych. Typowe błędy myślowe, które mogą prowadzić do wyboru niewłaściwego narzędzia, obejmują mylenie funkcji pomiarowych różnych urządzeń oraz brak zrozumienia specyfikacji technicznych narzędzi. W związku z powyższym, kluczowe jest, aby technicy telekomunikacyjni byli dobrze zaznajomieni z różnymi metodami diagnostycznymi oraz ich odpowiednimi zastosowaniami, co pozwoli na skuteczne i szybkie rozwiązywanie problemów.

Pytanie 40

Który z zamieszczonych przykładowych obrazów reflektogramów TDR reprezentuje złącze w miedzianej symetrycznej linii abonenckiej?

A. C.

B. A.

C. D.

D. B.

Wybierając inną odpowiedź, można napotkać wiele powszechnych błędów w rozumieniu reflektogramów TDR i ich interpretacji. Odbicia sygnału, które nie są związane z złączem, mogą wynikać z innych zdarzeń w linii, takich jak uszkodzenia, zmiany w dielektrykach czy różnice w impedancji, które nie są powiązane z złączem. W przypadku obrazów A, B i D, mogą one przedstawiać sytuacje, w których występują odbicia spowodowane uszkodzeniem lub innymi strukturalnymi anomaliami w liniach. Często zdarza się, że technicy mylnie interpretują te sygnały jako wskazujące na złącza, co prowadzi do błędnych diagnoz i podejmowania niewłaściwych działań naprawczych. Kluczowym aspektem jest zrozumienie, że złącze charakteryzuje się wyraźnie zdefiniowanym wzorcem odbicia, które jest inne niż w przypadku innych typów zdarzeń. Rozpoznanie tych różnic jest niezbędne do skutecznego stosowania technik reflektometrycznych. Używając reflektometru TDR, ważne jest, aby technicy byli świadomi różnych typów sygnałów i umieli je odpowiednio klasyfikować, co wymaga solidnej wiedzy teoretycznej oraz praktycznych umiejętności. Dlatego kluczowe jest ciągłe doskonalenie kompetencji w interpretacji reflektogramów TDR, aby unikać nieporozumień i nieefektywnych napraw.

Rozpocznij nowy egzamin

Powrót do strony głównej
