Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.05 - Eksploatacja urządzeń elektronicznych
Data rozpoczęcia: 8 grudnia 2025 12:53
Data zakończenia: 8 grudnia 2025 13:05

Egzamin zdany!

Wynik: 23/40 punktów (57,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jaką rolę pełni program debugger?

A. Generuje kod maszynowy na podstawie kodu źródłowego

B. Przekształca funkcję logiczną w układ funkcjonalny

C. Konwertuje kod napisany w jednym języku na odpowiednik w innym języku

D. Umożliwia uruchomienie programu i identyfikację błędów w nim

Debugger to narzędzie, które odgrywa kluczową rolę w procesie tworzenia oprogramowania, umożliwiając programistom uruchamianie ich kodu w kontrolowanych warunkach oraz wykrywanie błędów. Główne funkcje debuggera obejmują możliwość zatrzymywania wykonania programu w określonych punktach (tzw. breakpointy), co pozwala na analizę stanu zmiennych oraz śledzenie przepływu wykonywania programu. Dzięki temu programiści mogą zidentyfikować, dlaczego dany fragment kodu nie działa zgodnie z oczekiwaniami. Na przykład, jeśli program nie zwraca oczekiwanego wyniku, debugger umożliwia analizę wartości zmiennych w momencie przerywania działania program, co jest nieocenionym wsparciem w diagnozowaniu problemów. W praktyce, używanie debuggera jest zgodne z najlepszymi praktykami inżynierii oprogramowania, które zalecają testowanie oraz poprawianie kodu w iteracyjnym cyklu życia projektu. Dodatkowo, nowoczesne IDE (Integrated Development Environment) często integrują funkcje debugowania, co ułatwia programistom efektywne usuwanie błędów na wczesnych etapach rozwoju oprogramowania.

Pytanie 2

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 3

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 5

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 6

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

Która z opcji odbiornika TV pozwala na oglądanie programów za pomocą streamingu?

A. Timeshift

B. Telegazeta

C. Multi PIP

D. Smart

Odpowiedź 'Smart' jest prawidłowa, ponieważ funkcja ta umożliwia korzystanie z aplikacji i platform streamingowych, co stało się standardem w nowoczesnych odbiornikach telewizyjnych. Telewizory z funkcją Smart posiadają dostęp do Internetu, co pozwala na oglądanie audycji na żądanie z takich serwisów jak Netflix, YouTube czy HBO Max. W praktyce, użytkownicy mogą korzystać z tych aplikacji, aby oglądać filmy, seriale i programy, które nie są dostępne w tradycyjnej telewizji. Smart TV wspiera również technologie takie jak AirPlay i Chromecast, co umożliwia strumieniowanie z urządzeń mobilnych. W kontekście dobrych praktyk branżowych, producenci telewizorów inwestują w rozwój interfejsów użytkownika oraz optymalizację aplikacji, aby zapewnić jak najlepsze doświadczenia wizualne i dźwiękowe, co znacząco podnosi komfort oglądania.

Pytanie 9

Ile wynosi moc czynna wytwarzana w złączu elementu elektronicznego, jeżeli jego temperatura wynosi Tj=120°C, a otoczenia Tamb=20°C? Całkowita rezystancja termiczna od złącza poprzez obudowę do otoczenia jest równa ΣRt=50°C/W.

A. 10 W

B. 1 W

C. 2 W

D. 0,5 W

Moc czynna wytwarzana w złączu elementu elektronicznego wynosi 2 W, co można obliczyć na podstawie różnicy temperatur złącza i otoczenia oraz całkowitej rezystancji termicznej. Różnica temperatur wynosi Tj - Tamb = 120°C - 20°C = 100°C. Całkowita rezystancja termiczna ΣRt = 50°C/W, co pozwala na obliczenie mocy: P = ΔT / ΣRt = 100°C / 50°C/W = 2 W. Zrozumienie tego procesu jest kluczowe w projektowaniu systemów elektronicznych, gdzie zarządzanie ciepłem jest niezbędne do zapewnienia stabilności i wydajności urządzeń. W praktyce, wiedza ta znajduje zastosowanie w chłodzeniu komponentów w takich dziedzinach jak telekomunikacja czy elektronika użytkowa, gdzie przegrzewanie się elementów może prowadzić do ich uszkodzenia lub obniżenia wydajności. Przykładem może być zastosowanie radiatorów czy wentylatorów w układach, które skutecznie odprowadzają ciepło, zapewniając długotrwałe i bezpieczne działanie urządzeń. Takie podejście jest zgodne z najlepszymi praktykami inżynieryjnymi, które podkreślają znaczenie efektywnego zarządzania ciepłem w projektowaniu systemów elektronicznych.

Pytanie 10

Ile wejść adresowych posiada multiplekser 8-wejściowy?

A. 5 wejść adresowych

B. 4 wejścia adresowe

C. 2 wejścia adresowe

D. 3 wejścia adresowe

Odpowiedzi sugerujące 2, 4 lub 5 wejść adresowych są błędne, ponieważ nie uwzględniają właściwości binarnych systemu adresowania w kontekście multiplekserów. Multiplekser 8-wejściowy z definicji musi mieć możliwość wyboru spośród ośmiu różnych sygnałów. Aby to osiągnąć, przeprowadzamy analizę binarną, która wskazuje, że potrzebujemy 3 bity adresowe. Dla 2 wejść adresowych moglibyśmy zarządzać tylko 4 sygnałami (2^2), co w pełni nie wykorzystałoby możliwości multipleksera przeznaczonego na 8 sygnałów. Odpowiedź mówiąca o 4 wejściach adresowych sugeruje, że moglibyśmy zarządzać 16 sygnałami (2^4), co również jest niepoprawne, gdyż w przypadku multipleksera 8-wejściowego nie ma możliwości ich dodatkowego rozszerzenia. Wybór 5 wejść adresowych również prowadzi do nadmiaru, ponieważ daje to 32 możliwe sygnały, co znacznie przekracza liczbę 8. Kluczowym błędem myślowym jest tutaj nieuwzględnienie podstawowych zasad logiki binarnej i zrozumienia zadania multipleksera. W praktycznych zastosowaniach w inżynierii elektronicznej, projektanci muszą starannie dobierać liczbę adresów do liczby sygnałów, co jest kluczowe w zapewnieniu optymalnej wydajności systemu. W kontekście standardów przemysłowych, niewłaściwe przypisanie adresów może prowadzić do nieefektywności w przesyłaniu danych oraz zwiększonego ryzyka błędów w komunikacji.

Pytanie 11

Aby sprawdzić ciągłość połączeń w obwodach drukowanych w urządzeniach elektronicznych, należy zastosować

A. amperomierz

B. woltomierz

C. watomierz

D. omomierz

Omomierz to takie proste urządzenie, które służy do badania oporności w obwodach. Ważne jest, żeby sprawdzać ciągłość połączeń w obwodach drukowanych, bo to pomaga zauważyć różne uszkodzenia czy przerwy w ścieżkach. Z omomierzem można szybko ocenić, czy obwód działa jak należy, co jest mega istotne, szczególnie podczas produkcji i napraw elektronicznych. Na przykład, w obwodach drukowanych, jeśli ciągłość nie działa, to komponenty jak procesory czy pamięci mogą przestać działać prawidłowo. Dlatego inżynierowie często korzystają z omomierzy w testach, by upewnić się, że wszystko jest w porządku i nie ma żadnych przerw. Poza tym, przy pomiarach niskich oporności, można zidentyfikować słabe punkty w lutowaniu, co jest ważne, żeby sprzęt działał długo i bezproblemowo.

Pytanie 12

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 13

Aby zrealizować pomiar efektywności energetycznej zasilacza stabilizowanego pracującego w trybie ciągłym, należy użyć dwóch

A. amperomierzy

B. watomierzy

C. omomierzy

D. woltomierzy

Amperomierze, omomierze i woltomierze, choć są to ważne instrumenty pomiarowe w elektrotechnice, nie są wystarczające do pełnej oceny sprawności energetycznej zasilacza stabilizowanego. Amperomierz mierzy prąd, co jest istotne, ale nie dostarcza informacji o mocy czynnej ani o efektywności energetycznej. Sam pomiar prądu nie pozwoli na ocenę, czy zasilacz pracuje z optymalną efektywnością w danej aplikacji. Omomierz, z drugiej strony, służy do pomiaru oporu elektrycznego i nie ma zastosowania w kontekście pomiaru mocy, która jest kluczowa dla oceny sprawności. Woltomierz mierzy napięcie, co jest również ważne, ale znowu, samo napięcie nie pozwala na oszacowanie mocy, gdyż moc to iloczyn prądu i napięcia. Dlatego, aby uzyskać pełny obraz sprawności zasilacza, niezbędne jest użycie watomierzy, które dostarczają danych o mocy czynnej i umożliwiają dokładne obliczenia. Często błędne podejście do pomiarów wynika z niepełnego zrozumienia różnicy między różnymi parametrami elektrycznymi oraz ich wpływu na efektywność urządzeń, co może prowadzić do wyboru niewłaściwych narzędzi do analizy energetycznej.

Pytanie 14

Podczas fachowej wymiany uszkodzonego układu scalonego SMD – kontrolera przetwornicy impulsowej w odbiorniku TV – powinno się zastosować

A. lutownicę transformatorową

B. lutownicę gazową

C. stację lutowniczą grzałkową

D. stację na gorące powietrze

Stacja na gorące powietrze jest narzędziem idealnym do wymiany uszkodzonych układów scalonych SMD, takich jak sterowniki przetwornic impulsowych w odbiornikach TV. Dzięki zastosowaniu gorącego powietrza można jednocześnie podgrzewać wiele pinów układu, co znacząco ułatwia proces lutowania oraz odlutowywania. Metoda ta minimalizuje ryzyko uszkodzenia elementów sąsiadujących, ponieważ nie wprowadza bezpośredniego kontaktu z gorącą powierzchnią, jak ma to miejsce w przypadku lutownic. W praktyce, użytkownicy stacji na gorące powietrze powinni ustawić odpowiednią temperaturę (zwykle w zakresie 250-350°C) oraz przepływ powietrza, co zależy od konkretnego rozmiaru i typu układu. Użycie tej technologii jest zgodne z najlepszymi praktykami w branży, co podkreślają normy IPC, które promują odpowiednie techniki lutowania dla komponentów SMD. Ponadto, stacje na gorące powietrze są również używane do reworku i napraw, co czyni je wszechstronnym narzędziem w elektronice.

Pytanie 15

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 16

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 17

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 18

Która z funkcji w oprogramowaniu EDA zajmuje się wyznaczaniem ścieżek przy projektowaniu układów PCB?

A. Placing

B. Annotation

C. Routing

D. RuleCheck

Routing to kluczowa funkcja w programach EDA (Electronic Design Automation), która odpowiada za wytyczanie ścieżek w projektowaniu obwodów drukowanych (PCB). Proces ten polega na automatycznym lub półautomatycznym tworzeniu połączeń między komponentami na płycie, zgodnie z określonymi regułami projektowymi i wymaganiami elektrycznymi. Dobrze zaprojektowany routing nie tylko zapewnia prawidłowe połączenia, ale również minimalizuje interferencje elektromagnetyczne, optymalizuje długości ścieżek oraz ułatwia proces produkcji. W praktyce, inżynierowie często korzystają z algorytmów routingu, które uwzględniają różne czynniki, takie jak szerokość ścieżek, odstępy między nimi, a także charakterystykę sygnałów. Zgodnie z najlepszymi praktykami, routing powinien być wykonywany z uwzględnieniem zasad projektowania, takich jak DFM (Design for Manufacturing) i DFT (Design for Testability), co przyczynia się do efektywności produkcji i późniejszej diagnostyki.

Pytanie 19

Zmniejszenie amplitudy światła przesyłanego w linii światłowodowej określa się mianem

A. dyspersji

B. tłumienia

C. propagacji

D. polaryzacji

Tłumienie to naprawdę ważna sprawa w technologii światłowodowej. To zjawisko, które polega na spadku siły sygnału optycznego, gdy przesuwa się przez włókno. W praktyce to oznacza, że część energii światła gdzieś znika, bo jest wchłaniana albo rozpraszana przez włókno lub jego otoczenie. Kiedy mamy do czynienia z tłumieniem, to wpływa to na to, na jaką odległość możemy przesyłać sygnał bez utraty jakości. W branży telekomunikacyjnej mamy różne standardy, na przykład ITU-T G.652, które mówią, jakie powinny być limity tłumienia dla różnych typów światłowodów, żeby wszystko działało sprawnie. W przemyśle ważne jest monitorowanie tego zjawiska, bo każda strata dB może naprawdę zrujnować jakość połączeń, szczególnie w sieciach telekomunikacyjnych. Dobrze dobrane komponenty, takie jak wzmacniacze optyczne, mogą pomóc zredukować efekty tłumienia, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 20

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 21

Na rysunku pokazano schemat ideowy zasilacza stabilizowanego, w którym uszkodzeniu uległ stabilizator napięcia zaznaczony symbolem X. Ze względu na uszkodzenie obudowy stabilizatora nie jest możliwa identyfikacja jego oznaczeń. Zgodnie z instrukcją serwisową zasilacza wartości zaznaczonych na rysunku napięć i prądów są następujące: U1 = 20 V, U2= 15 V, I = 1,8 A. W tabeli wymieniono listę dostępnych zamienników stabilizatora wraz z wartościami wybranych parametrów elektrycznych. Jako zamiennik należy użyć stabilizatora oznaczonego symbolem

Symbol	Maks. napięcie wejściowe	Napięcie wyjściowe	Maks. prąd wyjściowy	Typ obudowy
LM78M15	35 V	15 V	500 mA	TO-220
LM78S15	35 V	15 V	2 A	TO-220
LM7805	35 V	5 V	1 A	TO-220
LM79L15	-35 V	-15 V	100 mA	TO-92

A. LM78S15

B. LM78M15

C. LM7805

D. LM79L15

Wybór innych stabilizatorów, takich jak LM78M15, LM7805 czy LM79L15, nie jest odpowiedni ze względu na ich parametry elektryczne, które w konkretnym przypadku nie spełniają wymagań schematu. Stabilizator LM78M15 oferuje napięcie wyjściowe 15 V, co teoretycznie pasuje do jednego z wymogów, lecz jego maksymalny prąd wynoszący 1 A jest niewystarczający dla aplikacji wymagającej 1,8 A. Niska wydolność prądowa może prowadzić do przegrzania i uszkodzenia stabilizatora. Z kolei LM7805, z napięciem wyjściowym 5 V, nie jest w stanie zrealizować wymaganego napięcia 15 V, co automatycznie wyklucza go z możliwości zastosowania w tej sytuacji. Stabilizator LM79L15, chociaż również dostarcza napięcie 15 V, jest stabilizatorem napięcia ujemnego, co czyni go całkowicie nieodpowiednim w kontekście zasilacza, który wymaga dodatniego napięcia. Kluczowym błędem w rozumowaniu może być brak zrozumienia różnicy między napięciem dodatnim a ujemnym, a także nieznajomość specyfikacji dotyczących maksymalnego prądu wyjściowego. W praktyce należy zawsze dokładnie analizować dane techniczne stabilizatorów, aby zapewnić ich odpowiedni dobór do planowanej aplikacji, co jest podstawą efektywnego projektowania układów elektronicznych.

Pytanie 22

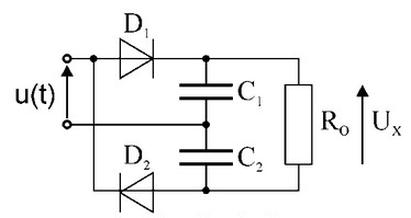

Do podwajacza napięcia podłączono napięcie sinusoidalne u(t) o wartości skutecznej U_RMS = 10 V. Jaka będzie wartość maksymalna napięcia U_X w tym układzie?

A. Około 14 V

B. Około 20 V

C. Około 40 V

D. Około 28 V

Wybór innych wartości maksymalnych napięcia wskazuje na pewne nieporozumienia dotyczące zasad działania podwajacza napięcia oraz sposobu przeliczania wartości skutecznych na wartość szczytową. Często mylone są pojęcia napięcia skutecznego i szczytowego. Napięcie skuteczne to wartość, która odpowiada napięciu stałemu, które dostarcza tę samą moc do obciążenia, co napięcie przemienne. Przy napięciu sinusoidalnym wartość szczytowa jest wyższa niż wartość skuteczna - dla napięcia 10 V RMS wartość szczytowa wynosi około 14,14 V. Niektóre odpowiedzi sugerują, że napięcie na wyjściu podwajacza może wynosić 20 V, 40 V lub inne wartości, co może wynikać z błędnego założenia, że podwajacz działa inaczej lub że wartości są dodawane zamiast mnożone. To zrozumienie jest kluczowe w inżynierii elektrycznej, gdzie stosowanie podwajaczy napięcia jest powszechne w różnych aplikacjach, a błędne obliczenia mogą prowadzić do niewłaściwego doboru komponentów lub błędów w projektowaniu układów. Zrozumienie, jak przeliczać wartości napięć i jak działają podwajacze, jest niezbędne dla prawidłowego projektowania systemów zasilania i elektroniki użytkowej.

Pytanie 23

Co oznacza %I0.3 w kontekście programowania sterowników?

A. zmienną wewnętrzną sterownika

B. jedno z wejść sterownika

C. jedno z wyjść sterownika

D. zawartość rejestru sterownika

W kontekście automatyki przemysłowej, niewłaściwe zrozumienie terminologii związanej z programowaniem sterowników może prowadzić do błędnych interpretacji i decyzji. W przypadku stwierdzeń dotyczących zawartości licznika sterownika, jedno z wyjść sterownika oraz zmiennych wewnętrznych, kluczowym jest zrozumienie, czym dokładnie są te elementy w ramach systemów PLC. Liczniki, na przykład, służą do zliczania impulsów i mogą być używane do monitorowania cykli produkcyjnych, jednak są to narzędzia wewnętrzne, a nie wejścia. Wyjścia sterownika, z kolei, kontrolują urządzenia wykonawcze, takie jak silniki czy zawory, co jest zupełnie inną funkcją niż zbieranie danych z czujników. Zmienne wewnętrzne są używane do przechowywania danych w trakcie działania programu, ale również nie odnoszą się bezpośrednio do fizycznych wejść, przez co mylne jest ich utożsamianie z określeniem %I0.3. Prawidłowe zrozumienie struktury i funkcji systemów sterowania jest kluczowe dla efektywnego programowania oraz diagnostyki, oraz może mieć znaczący wpływ na osiągane wyniki w automatyzacji procesów przemysłowych.

Pytanie 24

Jakie elementy zawiera oznaczenie typu tranzystora?

A. cyfry oraz wielkie litery

B. tylko litery

C. tylko cyfry

D. cyfry i małe litery

Oznaczenie typu tranzystora rzeczywiście składa się z cyfr oraz wielkich liter, co jest zgodne z przyjętymi standardami w branży półprzewodników. Przykładem może być tranzystor typu BC547, gdzie 'BC' to oznaczenie serii, a '547' to numer katalogowy, który jest cyfrą. Takie oznaczenie ułatwia inżynierom oraz technikom identyfikację i dobór odpowiednich komponentów do projektów elektronicznych. Ponadto, zgodnie z normami międzynarodowymi, jak IEC 60747, oznaczenia tranzystorów powinny być jednoznaczne i pozwalać na szybkie zrozumienie specyfikacji, takich jak maksymalne napięcie, prąd czy zastosowanie. Używanie cyfr i wielkich liter pozwala na tworzenie bardziej zróżnicowanych i precyzyjnych oznaczeń, co jest kluczowe w kontekście profesjonalnych aplikacji elektronicznych oraz w dokumentacji technicznej, gdzie jasność i zrozumiałość oznaczeń mają ogromne znaczenie dla efektywności pracy zespołów inżynieryjnych. Te praktyki pomagają także w dostosowywaniu komponentów do różnych norm i standardów obowiązujących na rynkach międzynarodowych.

Pytanie 25

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 26

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 27

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

Przy wymianie uszkodzonego kondensatora, co należy zrobić?

A. wprowadzić kondensator o pojemności o 30% większej niż znamionowa

B. wprowadzić kondensator o pojemności identycznej z tą odczytaną z urządzenia pomiarowego po zbadaniu uszkodzonego kondensatora

C. wprowadzić kondensator o pojemności zgodnej z wartością znamionową uzyskaną z schematu urządzenia

D. wprowadzić kondensator o tych samych wymiarach

Wstawienie kondensatora o pojemności odpowiadającej pojemności znamionowej odczytanej ze schematu urządzenia jest kluczowe dla zapewnienia prawidłowego działania układów elektronicznych. Kondensatory są komponentami, które pełnią istotne funkcje w obwodach, takie jak filtracja, przechowywanie energii czy stabilizacja napięcia. Użycie kondensatora o właściwej pojemności zapewnia, że układ pracuje zgodnie z założeniami projektowymi. Na przykład, w aplikacjach audio, niewłaściwa pojemność może prowadzić do zniekształceń dźwięku, a w obwodach zasilania, do niestabilności napięcia. Praktyczne podejście do wymiany kondensatorów obejmuje także przestrzeganie norm, takich jak IEC 60384, które regulują klasyfikację, parametry i metody testowania kondensatorów. Zachowanie tych standardów zapewnia bezpieczeństwo i niezawodność urządzenia. Ponadto, w przypadku wymiany kondensatora, warto również zwrócić uwagę na jego napięcie pracy oraz typ (elektrolityczny, ceramiczny, mylarowy itp.), co jest zgodne z dobrą praktyką serwisową.

Pytanie 29

Z uwagi na efektywność połączenia wzmacniacza z głośnikiem, konieczne jest, aby impedancja wyjściowa wzmacniacza była

A. wyższa od impedancji głośnika

B. zgodna z impedancją głośnika

C. jak najniższa

D. niższa od impedancji głośnika

Analizując odpowiedzi, które są błędne, można dostrzec kilka istotnych nieporozumień. Na przykład, jeśli ktoś myśli, że impedancja wyjściowa wzmacniacza powinna być jak najniższa, to to jest mylne podejście. Niska impedancja wyjściowa zamiast poprawić wydajność, może wręcz zaszkodzić, prowadząc do dużych strat energii i zniekształceń dźwięku. Są też opinie, że impedancja wzmacniacza powinna być mniejsza niż głośnika, co jest jeszcze gorsze. To może doprowadzić do przesterowania, a w rezultacie do uszkodzenia sprzętu. Z drugiej strony, myślenie, że impedancja wzmacniacza powinna być większa od głośnika, też jest błędne, bo wtedy transfer energii nie działa jak należy, co przekłada się na zniekształcenia dźwięku. Ważne jest, żeby zrozumieć, że impedancja musi być dopasowana, żeby system audio działał jak najlepiej.

Pytanie 30

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 31

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 32

Jakiego typu procesor jest używany w wzmacniaczach z cyfrowym przetwarzaniem dźwięku?

A. CISC

B. RISC

C. AVR

D. DSP

Wybór odpowiedzi RISC, CISC czy AVR w kontekście wzmacniaczy z cyfrowym przetwarzaniem dźwięku może wynikać z mylnego zrozumienia roli architektury procesora w przetwarzaniu sygnałów audio. Procesory RISC (Reduced Instruction Set Computing) i CISC (Complex Instruction Set Computing) są ogólnymi architekturami, które nie są dostosowane do specyficznych potrzeb przetwarzania sygnałów w czasie rzeczywistym. RISC skupia się na prostocie instrukcji, co może przynieść korzyści w niektórych zastosowaniach, ale nie jest zoptymalizowane do skomplikowanych operacji matematycznych typowych dla DSP. Z kolei CISC, pomimo większej złożoności, nie oferuje takich samych możliwości efektywnego przetwarzania sygnałów, jak DSP. Zastosowanie architektury AVR, która jest popularna w mikrokontrolerach i systemach embedded, również nie odpowiada wymaganiom zaawansowanego przetwarzania dźwięku. Typowe błędy myślowe związane z tymi odpowiedziami często wynikają z braku zrozumienia, że przetwarzanie sygnału wymaga wyspecjalizowanych rozwiązań, które są efektywne w obliczeniach matematycznych wymaganych do obróbki audio. Mistyfikacja pojęcia ogólnych procesorów z wyspecjalizowanymi układami sprawia, że nie dostrzega się kluczowych różnic w architekturze oraz ich wpływu na wydajność w praktycznych aplikacjach audio.

Pytanie 33

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 35

Komputerowa jednostka centralna przestaje działać przy dużym obciążeniu procesora. Jakie może być tego przyczyną?

A. Uszkodzona karta graficzna

B. Przegrzewanie procesora

C. Niedobór pamięci

D. Brak wolnego miejsca na dysku twardym

Przegrzewanie się procesora jest jedną z najczęstszych przyczyn, dla których jednostka centralna komputera może zatrzymać się w trakcie dużego obciążenia. Procesory, podczas intensywnej pracy, generują znaczne ilości ciepła. Gdy temperatura procesora przekracza dopuszczalne wartości, system operacyjny podejmuje działania, aby zapobiec uszkodzeniu podzespołów. W takim przypadku procesor automatycznie obniża swoją wydajność lub całkowicie przestaje działać, co jest znane jako 'throttling' lub 'thermal shutdown'. Dlatego bardzo ważne jest, aby zapewnić odpowiednie chłodzenie procesora, na przykład poprzez stosowanie wysokiej jakości coolerów, wentylatorów oraz past termoprzewodzących. Dobrą praktyką jest także regularne czyszczenie wnętrza komputera z kurzu, który może blokować przepływ powietrza. Zastosowanie monitorowania temperatury za pomocą specjalistycznego oprogramowania, takiego jak HWMonitor czy Core Temp, pozwala na bieżąco śledzić temperatury i podejmować odpowiednie działania przed wystąpieniem problemów z przegrzewaniem.

Pytanie 36

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 37

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 38

Standard umożliwiający bezprzewodową, optyczną transmisję danych zawiera interfejs

A. WiFi

B. LoRa

C. Bluetooth

D. IrDa

IrDa, czyli Infrared Data Association, to standard, który rzeczywiście zapewnia bezprzewodową, optyczną transmisję danych. W przeciwieństwie do innych standardów, takich jak Bluetooth, WiFi czy LoRa, które operują na falach radiowych, IrDa korzysta z podczerwieni do przesyłania informacji. Technologia ta była szeroko stosowana w urządzeniach, takich jak telefony komórkowe, laptopy czy drukarki, zwłaszcza w latach 90. i na początku 2000. Zastosowanie IrDa wymaga bezpośredniego widzenia między urządzeniami, co oznacza, że odległość i kąt widzenia mają kluczowe znaczenie dla jakości połączenia. Chociaż obecnie technologia ta jest mniej popularna na rzecz bardziej uniwersalnych standardów, takich jak Bluetooth, jej zalety obejmują niskie zużycie energii oraz bezpieczeństwo, ponieważ sygnał podczerwieni jest trudniejszy do przechwycenia niż fale radiowe. Warto także zauważyć, że IrDa był jednym z pierwszych standardów umożliwiających wymianę danych między urządzeniami bez użycia kabli, co miało ogromny wpływ na rozwój technologii mobilnych.

Pytanie 39

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 40

W skład linii światłowodowej o długości 50 km wchodzi wzmacniacz optyczny oraz 4 złącza optyczne i 4 spawy. W tabeli przedstawiono wyniki pomiarów linii światłowodowej. Ile wynosi całkowite tłumienie tej linii?

Tłumienie złącza	0,15 dB
Tłumienie spawu	0,15 dB
Tłumienie światłowodu	0,2 dB/km
Wzmocnienie wzmacniacza	10 dB

A. 11,2 dB

B. 21,2 dB

C. 1,2 dB

D. 0,5 dB

Analizując dostępne odpowiedzi, można zauważyć, że niektóre z nich są oparte na nieprawidłowych założeniach dotyczących obliczania całkowitego tłumienia w systemach światłowodowych. Odpowiedzi takie jak 21,2 dB, 0,5 dB oraz 11,2 dB wskazują na istotne błędy w obliczeniach. Przykładowo, wartość 21,2 dB mogłaby sugerować, że tłumienie zostało wyliczone na podstawie niepoprawnych danych dotyczących długości włókna, złączy lub spawów, co prowadzi do zawyżenia tych wartości. Z kolei odpowiedź 0,5 dB może odnosić się tylko do tłumienia pojedynczego złącza, ignorując inne istotne elementy linii. Odpowiedź 11,2 dB pomija całkowite sumowanie tłumienia złączy i spawów oraz tłumienia na odcinku 50 km. W praktyce, kluczowe jest, aby znać i stosować standardowe wartości tłumienia dla poszczególnych komponentów systemu światłowodowego, co pozwala uniknąć typowych błędów oceny jakości sieci. Właściwe podejście do analizy tłumienia w linii światłowodowej powinno uwzględniać każdy element składowy i jego wpływ na całkowite tłumienie, co jest fundamentem dla efektywnego projektowania oraz eksploatacji sieci telekomunikacyjnych.
