Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.05 - Użytkowanie obrabiarek skrawających
Data rozpoczęcia: 26 maja 2026 22:47
Data zakończenia: 27 maja 2026 05:55

Egzamin niezdany

Wynik: 6/40 punktów (15,0%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na rysunku noża tokarskiego numerem 1 oznaczono

A. powierzchnię natarcia.

B. pomocniczą powierzchnię przyłożenia.

C. powierzchnię przejściową.

D. główną powierzchnię przyłożenia.

Główna powierzchnia przyłożenia, ta zaznaczona na rysunku noża tokarskiego numer 1, jest naprawdę kluczowa w obróbce skrawaniem. To właśnie ta powierzchnia sprawia, że możemy precyzyjnie skrawać materiał, co jest mega ważne, gdy produkujemy elementy o skomplikowanych kształtach. Główna powierzchnia przyłożenia ma bezpośredni kontakt z obrabianym przedmiotem, więc to ma ogromny wpływ na jakość wykończenia i efektywność obróbki. Na przykład, gdy toczenie stalowych wałków, dobry kąt tej powierzchni to podstawa – pozwala to zaoszczędzić narzędzia i zmniejszyć ilość wiórów, co z kolei jest korzystne dla kosztów produkcji. Warto więc znać tę powierzchnię i umieć ją dobrze wykorzystać, bo to naprawdę zgodne z najlepszymi praktykami w branży, co potwierdzają standardy ISO dotyczące narzędzi skrawających.

Pytanie 2

Wskazanie suwmiarki z czujnikiem zegarowym na przedstawionym zdjęciu wynosi

A. 10,06 mm

B. 1,60 mm

C. 61,01 mm

D. 9,60 mm

Wybór innych odpowiedzi, takich jak 1,60 mm, 61,01 mm lub 10,06 mm, wskazuje na kilka typowych błędów w interpretacji odczytów z suwmiarki z czujnikiem zegarowym. Na przykład, odpowiedź 1,60 mm może wynikać z błędnej interpretacji wartości czujnika zegarowego jako samodzielnego pomiaru, bez uwzględnienia odczytu z liniału głównego. To pokazuje, jak istotne jest zrozumienie, że suwmiarka nie rejestruje jedynie wartości na czujniku, ale również odniesienia z liniału, co jest kluczowe dla uzyskania prawidłowej sumy. Z kolei odpowiedź 61,01 mm może sugerować, że osoba odpowiadająca pomyliła zakres pomiaru lub źle odczytała wartość z narzędzia, co może prowadzić do niebezpiecznych sytuacji w zastosowaniach inżynieryjnych, gdzie precyzja jest niezbędna. Odpowiedź 10,06 mm może z kolei wskazywać na błędne dodanie wartości, co jest częstym problemem przy odczycie pomiarów, gdzie nieuwaga lub pośpiech prowadzą do pomyłek. Dlatego kluczowe jest nie tylko umiejętne posługiwanie się narzędziem, ale również dokładne zrozumienie zasad jego działania oraz metodologii pomiarowej, aby uniknąć takich błędów i zapewnić wysoką jakość wyników pomiarów.

Pytanie 3

Którym przyrządem pomiarowym należy zmierzyć średnicę otworu jak na przedstawionym rysunku?

A. Mikrometrem zewnętrznym.

B. Średnicówką mikrometryczną składaną.

C. Suwmiarką uniwersalną.

D. Średnicówką mikrometryczną trójpunktową.

Wybór narzędzia pomiarowego do mierzenia średnicy otworu musi być oparty na specyfice pomiarów oraz wymaganiach dotyczących dokładności. Suwmiarka uniwersalna, mimo że jest popularnym narzędziem, oferuje znacznie niższą precyzję w porównaniu do średnicówki mikrometrycznej trójpunktowej. Jej błąd pomiarowy może wynosić kilka setnych milimetra, co sprawia, że jest mało użyteczna w aplikacjach wymagających wysokiej dokładności. Mikrometr zewnętrzny, choć skuteczny w pomiarach średnic zewnętrznych, nie jest właściwym narzędziem do mierzenia średnic otworów wewnętrznych, co stwarza ryzyko błędnych wyników. Z kolei średnicówka mikrometryczna składana, choć teoretycznie może być używana do tego zadania, nie jest standardowym narzędziem i często brakuje jej wymaganego poziomu dokładności, co może prowadzić do nieprawidłowych pomiarów. Typowe błędy myślowe, które mogą wynikać z wyboru niewłaściwego narzędzia, obejmują błędne założenie, że każde narzędzie pomiarowe sprawdzi się w każdej aplikacji. W rzeczywistości, dobór narzędzia powinien być dostosowany do specyfiki mierzonych obiektów oraz wymaganej precyzji, co jest kluczowe w procesie zapewnienia jakości w inżynierii i produkcji.

Pytanie 4

Przedstawiony symbol graficzny jest oznaczeniem punktu

A. zerowego materiału.

B. referencyjnego obrabiarki.

C. wymiany narzędzia.

D. maszynowego układu współrzędnych.

Ten symbol na zdjęciu to znane oznaczenie punktu referencyjnego w obrabiarkach. W maszynach CNC ma to naprawdę dużą wagę, bo punkt referencyjny jest bazą dla wszystkich innych punktów w układzie współrzędnych. Operatorzy używają go do kalibracji narzędzi i ustawienia programów. Bez dokładnego zdefiniowania tego punktu, można mieć spore problemy z precyzyjnym wykonanaiem operacji, a w produkcji masowej to kluczowe, bo tolerancje wymiarowe muszą być na poziomie. Są różne normy, jak ISO 6983, które szczegółowo opisują, jak programować maszyny i zarządzać punktami referencyjnymi, co pomaga zwiększyć efektywność i jakość produkcji.

Pytanie 5

Który fragment programu zawiera funkcję pomocniczą?

A. N95 G02 X40 Y0 I0 J20 F500

B. N90 G01 Z-5 G41 F200 M8

C. N80 G90

D. N85 G01 X20 F2000

Odpowiedź N90 G01 Z-5 G41 F200 M8 jest poprawna, ponieważ zawiera kluczowe elementy odnoszące się do funkcji pomocniczej w programowaniu CNC. W tej linii kodu N90, G01 oznacza ruch liniowy w trybie interpolacji, co jest fundamentalne dla operacji skrawania. Z-5 wskazuje na ruch w osi Z do głębokości 5 mm, natomiast G41 jest komendą aktywującą kompensację promienia narzędzia w lewo, co jest istotne przy toczeniu lub frezowaniu, gdzie dokładne odwzorowanie kształtu narzędzia ma kluczowe znaczenie. F200 definiuje prędkość posuwu na 200 mm/min, co jest również istotnym parametrem w procesie obróbczych. Komenda M8 uruchamia chłodziwo, co jest niezbędne do zwiększenia wydajności obróbczej i przedłużenia żywotności narzędzi. W kontekście standardów branżowych, użycie G41 i M8 jest zgodne z praktykami zapewniającymi wysoką jakość obróbki i bezpieczeństwo operacji. Warto również zauważyć, że poprawne zdefiniowanie funkcji pomocniczej w kodzie G ma ogromne znaczenie dla osiągnięcia precyzyjnych wyników oraz minimalizacji ryzyka uszkodzenia materiału lub narzędzi.

Pytanie 6

Pokazaną na zdjęciu tuleję rozprężną należy zastosować do mocowania

A. freza tarczowego trzy stronnego.

B. pogłębiacza z chwytem cylindrycznym.

C. głowicy frezarskiej spiralnej.

D. wiertła z chwytem stożkowym.

Wybór narzędzi do obróbki skrawaniem wymaga staranności i zrozumienia ich specyfikacji. Stosowanie wiertła z chwytem stożkowym w kontekście tulei rozprężnej jest nieodpowiednie, ponieważ wiertła tego typu wymagają innego systemu mocowania, zazwyczaj dedykowanych uchwytów, które są w stanie zapewnić stabilność i precyzję w procesie wiercenia. Chwyty stożkowe są projektowane w celu zapewnienia samocentrowania i dużej siły mocującej, a ich konstrukcja nie współpracuje z tulejami rozprężnymi. Podobnie, frezy tarczowe trzystronne oraz głowice frezarskie spiralne mają swoje specyficzne wymagania dotyczące mocowania. Te narzędzia zwykle wykorzystują inne typy uchwytów, takie jak mocowania typu ISO lub DIN, które są zgodne z ich geometrią oraz przeznaczeniem. W przypadku użycia tulei rozprężnej do mocowania takich narzędzi, można napotkać problemy związane z ich drganiami, co z kolei prowadzi do obniżenia jakości obróbki oraz zwiększenia ryzyka uszkodzenia narzędzia. Dobrze dobrane mocowanie nie tylko wpływa na jakość pracy, ale także na bezpieczeństwo operatora. W praktyce, niewłaściwy dobór narzędzia do metody mocowania jest częstym błędem, który może prowadzić do poważnych konsekwencji w produkcji.

Pytanie 7

Sposób mocowania wymiennych płytek skrawających bezotworowych w gniazdach ostrzy noży tokarskich, jest przedstawiony na rysunku oznaczonym literą

A. C.

B. B.

C. A.

D. D.

Odpowiedzi B, C i D nie oddają prawidłowego sposobu mocowania wymiennych płytek skrawających bezotworowych w gniazdach ostrzy noży tokarskich. W odpowiedzi B mogło być przedstawione inne podejście do mocowania, które może być stosowane w innych kontekstach, jednak nie jest to rozwiązanie dedykowane dla płytek bezotworowych. Płyty skrawające tego typu wymagają specyficznych metod mocowania, które zapewniają ich stabilność, co oznacza, że zastosowanie nieodpowiednich metod mocowania skutkuje gorszą jakością obróbki oraz wyższym ryzykiem uszkodzenia narzędzi. W odpowiedzi C mogło zostać przedstawione mocowanie z wykorzystaniem śrub, co jest typowe dla tradycyjnych płytek skrawających, jednak nie sprawdza się w przypadku konstrukcji bezotworowych. Tego typu rozwiązania mogą prowadzić do złożoności i dodatkowych kosztów podczas wymiany narzędzi. Z kolei odpowiedź D mogła sugerować użycie innych elementów mocujących, takich jak zaciski, które nie są efektywne w kontekście skrawania. Błędem myślowym w tym przypadku jest mylenie różnych systemów mocowania, co może prowadzić do niewłaściwego doboru narzędzi i w konsekwencji obniżonej jakości obróbki. W obszarze obróbki skrawaniem, znajomość właściwych metod mocowania jest kluczowa dla osiągnięcia wysokiej efektywności i precyzji.

Pytanie 8

Które urządzenie obróbcze zapewnia wysoką precyzję wymiarów, kształtów oraz niską chropowatość powierzchni obrabianych elementów?

A. Strugarka wzdłużna

B. Tokarka uniwersalna

C. Wiertarka słupowa

D. Szlifierka do wałków

Szlifierka do wałków jest urządzeniem, które zapewnia wysoką precyzję wymiarów, kształtu oraz minimalną chropowatość powierzchni obrabianych przedmiotów. Dzięki zastosowaniu odpowiednich narzędzi ściernych oraz precyzyjnych mechanizmów przesuwu, szlifierki są w stanie wykonywać obróbkę materiałów z tolerancjami rzędu mikrometrów. W praktyce, szlifierki do wałków są używane w przemyśle motoryzacyjnym oraz maszynowym do obróbki wałków, które muszą spełniać wysokie normy jakościowe. Dobrą praktyką jest stosowanie odpowiednich parametrów ścierania, takich jak prędkość obrotowa oraz dobór właściwych narzędzi, co pozwala na uzyskanie gładkiej powierzchni oraz zmniejszenie ryzyka uszkodzeń materiałów. W branży często korzysta się z norm ISO dotyczących jakości powierzchni, co wskazuje na znaczenie stosowania odpowiednich technologii obróbczych dla zapewnienia wysokiej jakości produktów.

Pytanie 9

W szlifierce do płaszczyzn narzędziem służącym do obróbki jest ściernica

A. stożkowa

B. listkowa

C. tarcza

D. trzpieniowa

Wybierając inne typy ściernic, takie jak listkowe, stożkowe czy trzpieniowe, można napotkać szereg ograniczeń w kontekście szlifowania płaskich powierzchni. Ściernice listkowe, mimo że są użyteczne w niektórych aplikacjach, charakteryzują się bardziej elastyczną konstrukcją, co może prowadzić do nierównomiernego szlifowania oraz zmniejszenia precyzji. W sytuacjach, gdzie wymagana jest wysokiej jakości obróbka powierzchni płaskich, ich elastyczność nie jest pożądana. Z kolei ściernice stożkowe, które są często używane w procesach o bardziej złożonych kształtach, nie nadają się do płaskiego szlifowania, ponieważ ich kształt powoduje, że kontakt z obrobioną powierzchnią jest ograniczony do wąskiego pasa. Ostatecznie, ściernice trzpieniowe, używane najczęściej do wygładzania krawędzi lub detali, również nie są odpowiednie do szlifowania dużych, płaskich powierzchni, ponieważ ich konstrukcja nie zapewnia wymaganej stabilności i efektywności w obróbce. Błędem w myśleniu jest założenie, że różnorodność narzędzi oznacza ich równorzędność w różnych zastosowaniach, podczas gdy każde narzędzie ma swoje specyficzne zastosowanie, które powinno być dokładnie rozważone w kontekście procesu obróbczych oraz oczekiwanych rezultatów.

Pytanie 10

Jaki rodzaj zużycia płytki skrawającej przedstawiono na rysunku?

A. Zużycie wrębowe.

B. Wyszczerbienie.

C. Deformację plastyczną.

D. Wykruszenie.

Wybór nieprawidłowej odpowiedzi może być wynikiem niepełnego zrozumienia różnic między poszczególnymi typami zużycia narzędzi skrawających. Wykruszenie występuje w momencie, gdy fragmenty materiału narzędzia odpadają na skutek nadmiernego obciążenia mechanicznego lub termicznego, co skutkuje nierównomiernym zniszczeniem krawędzi skrawającej. Wyszczerbienie, z drugiej strony, często odnosi się do uszkodzeń, które powstają w wyniku kontaktu narzędzi z twardymi materiałami lub drobnymi zanieczyszczeniami w obrabianym materiale, co prowadzi do łamania i pękania krawędzi bez zmiany ich kształtu w sposób trwały. Zużycie wrębowe jest wynikiem odkształceń na powierzchni narzędzia, które przypominają małe rowki lub wżery, spowodowane działaniem dużych sił skrawających, ale nie prowadzą do trwałego zniekształcenia całej krawędzi płytki. Zrozumienie tych różnych zjawisk jest kluczowe, aby właściwie ocenić stan narzędzi i dostosować parametry procesu skrawania. Często błędne wnioski wynikają z braku doświadczenia w ocenie zużycia narzędzi oraz niezrozumienia zachowań materiałów w procesach obróbczych. Przykładowo, niedostateczne monitorowanie temperatury skrawania może prowadzić do niewłaściwego doboru narzędzi, co skutkuje ich przedwczesnym zniszczeniem. Dlatego zaleca się regularne szkolenia w zakresie technik obróbczych i monitorowania stanu narzędzi, co pozwoli na skuteczniejsze zarządzanie procesem skrawania.

Pytanie 11

Pryzmę wykorzystuje się najczęściej do identyfikacji obrabianych elementów w procesach realizowanych na

A. frezarkach

B. tokarkach

C. gwinciarkach

D. walcarkach

Frezarki są maszynami, które wykorzystują ruch obrotowy narzędzia skrawającego w celu usunięcia materiału z przedmiotu obrabianego. Pryzma, czyli mocowanie przedmiotów na frezarkach, jest kluczowym elementem w procesach obróbczych, ponieważ zapewnia stabilność i precyzję działania. Dzięki prawidłowemu zamocowaniu elementów, można uzyskać wysoką jakość powierzchni oraz dokładność wymiarową. W praktyce, zastosowanie pryzmy na frezarkach pozwala na skrawanie w wielu płaszczyznach, co jest szczególnie istotne w produkcji części mechanicznych o złożonych kształtach. Standardy takie jak ISO 2768 dotyczące tolerancji wymiarowej potwierdzają znaczenie precyzyjnego mocowania przedmiotów. Użycie pryzmy jest zatem zgodne z dobrymi praktykami w branży, a jej skuteczne zastosowanie może znacznie zwiększyć efektywność produkcji oraz zminimalizować odpady materiałowe.

Pytanie 12

Aby zamocować wałek długi, należy zastosować

A. manualny uchwyt dwuszczękowy oraz zabierak czołowy

B. zabierak samozaciskowy

C. uchwyt pneumatyczny i zabierak stały

D. uchwyt hydrauliczny, podtrzymkę i kła obrotowego

Zamocowanie wałka długiego przy użyciu uchwytu hydraulicznego, podtrzymki i kła obrotowego jest prawidłowym rozwiązaniem ze względu na specyfikę i wymagania związane z obróbką długich elementów. Uchwyt hydrauliczny umożliwia stabilne i równomierne zamocowanie wałka, co jest kluczowe w procesach obróbczych, aby uniknąć drgań i poprawić dokładność. Podtrzymka z kolei pełni ważną rolę w zwiększeniu sztywności układu, co jest szczególnie istotne przy obróbce długich komponentów, które mogą być podatne na odkształcenia. Kła obrotowego używa się do wspomagania obrotu wałka, co zwiększa elastyczność obróbczych operacji, takich jak toczenie. W praktyce, takie zamocowanie spełnia standardy ISO w zakresie bezpieczeństwa i jakości procesów obróbczych, zapewniając optymalną wydajność i precyzję. Dzięki zastosowaniu tego rozwiązania, operatorzy mogą osiągnąć lepsze wyniki podczas skomplikowanych operacji, minimalizując ryzyko uszkodzenia materiału oraz narzędzi.

Pytanie 13

Powierzchnia noża tokarskiego, oznaczona strzałką na rysunku, to powierzchnia

A. natarcia.

B. przystawienia.

C. pomocnicza przyłożenia.

D. przyłożenia.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Powierzchnia noża tokarskiego oznaczona strzałką na rysunku to powierzchnia natarcia, która odgrywa kluczową rolę w procesie obróbki skrawaniem. Jest to ta część narzędzia, która w trakcie pracy ma bezpośredni kontakt z obrabianym materiałem. To właśnie na powierzchni natarcia zachodzi proces skrawania, który polega na usuwaniu warstwy materiału z przedmiotu obrabianego. W praktyce oznacza to, że właściwe ukształtowanie i stan techniczny powierzchni natarcia mają decydujący wpływ na jakość wykonanej obróbki, w tym na dokładność wymiarową i chropowatość powierzchni. Narzędzia skrawające, w tym noże tokarskie, powinny być regularnie kontrolowane i ostrzone, aby utrzymać ich efektywność. Utrzymanie odpowiednich parametrów geometrii narzędzia, takich jak kąt natarcia, jest również zgodne z dobrymi praktykami branżowymi, co może prowadzić do zwiększenia trwałości narzędzia i zmniejszenia kosztów produkcji.

Pytanie 14

Aby sprawdzić dokładność wykonania nakrętki teowej, pokazanej na rysunku, należy wykorzystać:

A. suwmiarkę uniwersalną 0,1, wysokościomierz suwmiarkowy.

B. mikrometr zewnętrzny, suwmiarkę uniwersalną 0,05, sprawdzian trzpieniowy M14.

C. mikrometr zewnętrzny, głębokościomierz mikrometryczny, sprawdzian tłoczkowy 14.

D. suwmiarkę uniwersalną 0,02, sprawdzian gwintów zewnętrznych M14.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aby precyzyjnie ocenić dokładność wykonania nakrętki teowej, kluczowe jest zastosowanie odpowiednich narzędzi pomiarowych, które zapewnią wysoką dokładność i wiarygodność wyników. Mikrometr zewnętrzny jest idealnym narzędziem do pomiaru średnicy zewnętrznej nakrętki, co jest niezbędne do określenia jej zgodności z wymaganiami specyfikacji technicznych. Suwmiarka uniwersalna o dokładności 0,05 mm umożliwia pomiar nie tylko długości, ale również głębokości otworów oraz średnicy wewnętrznej, co jest istotne w kontekście oceny pasowania nakrętki na trzpieniu. Przykładowo, właściwe wymiary są kluczowe dla zapewnienia, że nakrętka będzie mogła być poprawnie zamocowana na odpowiednim gwincie. Sprawdzian trzpieniowy M14 jest niezbędny do oceny gwintu wewnętrznego nakrętki, co jest istotne dla zapewnienia, że gwint będzie prawidłowo współpracował z odpowiednim gwintem zewnętrznym. Użycie tych narzędzi jest zgodne z najlepszymi praktykami inżynieryjnymi oraz standardami branżowymi, co znacząco podnosi jakość kontroli jakości produktów mechanicznych.

Pytanie 15

Przedstawiony na rysunku wymiar z podanymi odchyłkami można zmierzyć

A. głębokościomierzem suwmiarkowym.

B. suwmiarką uniwersalną.

C. taśmą mierniczą.

D. głębokościomierzem mikrometrycznym.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Głębokościomierz mikrometryczny jest narzędziem pomiarowym, które pozwala na bardzo precyzyjne mierzenie głębokości oraz wymiarów w trudnodostępnych miejscach. Dzięki zastosowaniu mikrometrycznej skali, umożliwia on pomiar z dokładnością do setnych milimetra, co jest kluczowe w sytuacjach, gdy wymagana jest wysoka precyzja, jak w przypadku wymiarów podawanych z odchyłkami. W praktyce, głębokościomierze mikrometryczne są często wykorzystywane w obróbce metali, produkcji precyzyjnych komponentów oraz w inżynierii mechanicznej. Standardy branżowe, takie jak ISO 2768, podkreślają znaczenie dokładności w pomiarach, co czyni głębokościomierz mikrometryczny preferowanym narzędziem w takich zastosowaniach. Użycie mniej precyzyjnych narzędzi, takich jak suwmiarka uniwersalna, może prowadzić do błędów w pomiarach, co w przypadku komponentów o krytycznych tolerancjach może być nieakceptowalne. Dlatego w środowisku przemysłowym kluczowe jest stosowanie odpowiednich narzędzi do pomiarów, aby zapewnić jakość i zgodność wyrobów z normami.

Pytanie 16

Jakie narzędzie wykorzystuje się do oceny równości płaszczyzny?

A. kątomierz

B. liniał

C. poziomica

D. kątownik

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Liniał jest podstawowym narzędziem stosowanym do sprawdzania płaskości powierzchni. Działa na zasadzie umieszczania go na badanej powierzchni i obserwacji, czy nie występują szczeliny między liniałem a powierzchnią. W praktyce, użycie liniału do sprawdzenia płaskości jest szeroko stosowane w budownictwie, stolarstwie oraz mechanice. Na przykład, w przypadku montażu mebli, precyzyjna płaskość powierzchni blatu roboczego jest kluczowa dla stabilności i estetyki produktu. W branży budowlanej, użycie liniału do weryfikacji płaskich powierzchni np. fundamentów, jest istotnym krokiem w zapewnieniu jakości konstrukcji. Warto zaznaczyć, że zgodnie z normami branżowymi, takie jak ISO 1101, precyzyjne pomiary płaskości mają kluczowe znaczenie dla zachowania tolerancji w wielu zastosowaniach inżynieryjnych. Wybór liniału o odpowiedniej długości i materiału jest również istotny, aby zapewnić dokładność pomiaru.

Pytanie 17

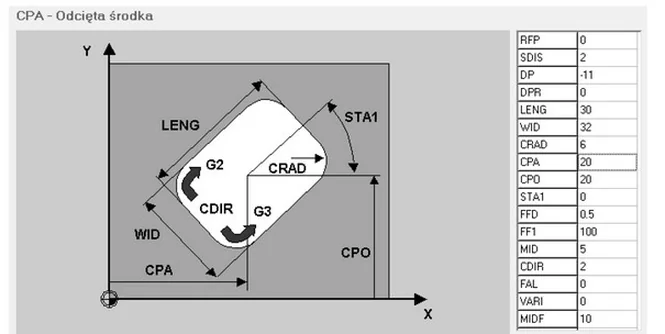

Przedstawiony graficzny obraz, dotyczy cyklu frezowania

A. rowka kołowego na okręgu.

B. kieszeni okrągłej.

C. rowka nieprzelotowego.

D. kieszeni prostokątnej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Kieszeń prostokątna, którą widać na przedstawionym obrazie, jest powszechnie stosowanym kształtem w obróbce CNC, zwłaszcza w procesach frezowania. Charakteryzuje się ona długością i szerokością, co jest kluczowe dla uzyskania precyzyjnych wymiarów w produkcji części mechanicznych. W protokołach obróbczych, takich jak ISO 14649, uwzględnia się standardowe wymiary i zaokrąglenia, co pozwala na minimalizację ryzyka uszkodzenia narzędzi i elementów obrabianych. Zaokrąglone narożniki (CRAD) w kieszeni prostokątnej zmniejszają naprężenia materiałowe, co jest istotne w kontekście trwałości i wydajności produkcji. W praktyce, tworzenie kieszeni prostokątnej można spotkać w elementach, takich jak obudowy, podstawy, czy elementy montażowe, gdzie konieczność precyzyjnego dopasowania i estetyki odgrywa kluczową rolę. Wybór odpowiednich parametrów frezowania, takich jak prędkość i posuw, jest również istotny dla uzyskania wysokiej jakości obróbki.

Pytanie 18

Jak należy przeprowadzić pomiar średnicy podziałowej gwintu zewnętrznego?

A. mikrometrem z wałeczkami pomiarowymi

B. mikrometrem talerzykowym

C. średnicówką mikrometryczną

D. suwmiarką uniwersalną

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pomiar średnicy podziałowej gwintu zewnętrznego za pomocą mikrometru z wałeczkami pomiarowymi jest najbardziej odpowiednią metodą w kontekście precyzyjnych pomiarów gwintów. Mikrometr ten jest zaprojektowany z myślą o pomiarze średnicy zewnętrznej gwintów, co czyni go idealnym narzędziem do tego celu. Wałeczki pomiarowe umożliwiają dokładne dopasowanie do konturów gwintu, co pozwala na uzyskanie precyzyjnych wyników. W praktyce, dobrym przykładem zastosowania mikrometru z wałeczkami pomiarowymi jest pomiar gwintów w przemyśle maszynowym, gdzie dokładność ma kluczowe znaczenie dla dopasowania elementów. Standardy norm ISO 965 oraz ANSI B1.1 podkreślają znaczenie precyzyjnego pomiaru średnicy podziałowej, co czyni tę metodę zgodną z przyjętymi praktykami branżowymi. Prawidłowe wykonanie pomiaru przy użyciu mikrometru z wałeczkami pomiarowymi zapewnia nie tylko zgodność wymiarową, ale także długotrwałą jakość i niezawodność łączonych elementów.

Pytanie 19

Który z przedstawionych na rysunku noży tokarskich można wykorzystać do wykonania zabiegu toczenia czołowego?

A. D.

B. A.

C. C.

D. B.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Noż tokarski oznaczony literą D jest odpowiednim narzędziem do toczenia czołowego, ze względu na swoją specyficzną geometrię, która sprzyja uzyskiwaniu gładkich i równych powierzchni na obrabianym elemencie. Toczenie czołowe polega na obrabianiu końca materiału, co wymaga, aby nóż miał odpowiednio wyprofilowane ostrze i kąt natarcia. Przytoczona geometria noża D umożliwia skuteczne usuwanie materiału oraz minimalizowanie ryzyka powstawania defektów na powierzchni. W praktyce, noże do toczenia czołowego są powszechnie wykorzystywane w przemyśle wytwórczym przy produkcji wałów, osi czy innych elementów maszyn, gdzie wysoka jakość wykończenia powierzchni jest kluczowa. Dobrze dobrany nóż wpływa na efektywność obróbki, umożliwiając uzyskanie odpowiedniej tolerancji wymiarowej i chropowatości. W związku z tym, wybór narzędzia do toczenia czołowego powinien opierać się nie tylko na jego kształcie, ale również na zastosowaniach technologicznych oraz wymaganiach dotyczących obrabianego materiału.

Pytanie 20

Do urządzeń pomiarowych, które umożliwiają bezpośrednie wykonanie pomiaru, nie zaliczają się

A. średnicówka mikrometryczna, suwmiarka modułowa, mikrometr talerzykowy

B. pasametr, płytki wzorcowe, poziomica

C. mikrometr, głębokościomierz, suwmiarka traserska

D. przymiar kreskowy, suwmiarka uniwersalna, mikrometr

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca na pasametr, płytki wzorcowe oraz poziomicę jako przyrządy pomiarowe, które nie pozwalają na bezpośredni pomiar, jest prawidłowa. Pasametr, używany głównie do pomiaru długości elementów, nie dokonuje pomiarów w tradycyjnym sensie, ponieważ jego funkcją jest jedynie określenie odległości między punktami, a nie dostarczenie wartości liczbowej. Płytki wzorcowe, z kolei, służą do kalibracji innych przyrządów pomiarowych, a nie do bezpośredniego pomiaru wymiarów. Poziomica natomiast, której głównym celem jest sprawdzanie poziomości lub pionowości powierzchni, również nie dokonuje pomiarów w sensie ilościowym, a jedynie informuje o stanie obiektu. W praktyce, przyrządy te są niezbędne w wielu dziedzinach, takich jak budownictwo czy inżynieria, gdzie precyzyjne pomiary i kalibracje są kluczowe dla zapewnienia jakości i bezpieczeństwa. Warto zwrócić uwagę na znaczenie stosowania odpowiednich narzędzi pomiarowych zgodnych z normami ISO, co wpływa na jakość realizowanych projektów.

Pytanie 21

Krążek stalowy o średnicy O200 x 30 mm należy zamocować do obróbki czołowej na frezarce przy użyciu

A. stołu magnetycznego

B. podzielnicy uniwersalnej

C. imadła maszynowego

D. stołu obrotowego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Stół obrotowy jest idealnym narzędziem do mocowania krążków stalowych o wymiarach O200 x 30 mm do obróbki na frezarce, ponieważ umożliwia precyzyjne ustawienie elementu oraz jego obrót w trakcie obróbki. Umożliwia to frezowanie w różnych pozycjach, co jest szczególnie przydatne w przypadku skomplikowanych kształtów. Stosowanie stołu obrotowego zapewnia również powtarzalność i dokładność, co jest kluczowe w procesach produkcyjnych. W praktyce, podczas frezowania z wykorzystaniem stołu obrotowego, operator może ustawić kąt obróbki, co pozwala na wykonanie cięć pod różnymi kątami, co jest nieocenione w produkcji części o złożonej geometrii. Dodatkowo, zgodnie z zasadami dobrej praktyki inżynieryjnej, korzystanie z tego typu narzędzi pozwala na minimalizację błędów i poprawę jakości wyrobów. Standardy ISO dotyczące obróbki skrawaniem podkreślają znaczenie stosowania odpowiednich narzędzi mocujących, co potwierdza, że stół obrotowy jest odpowiednim rozwiązaniem w tej sytuacji.

Pytanie 22

Gdzie można znaleźć informację o wartości ciśnienia roboczego, przy którym działa tokarka CNC z hydraulicznym systemem do mocowania obrabianego przedmiotu?

A. paszporcie wyrobu

B. karcie kalkulacyjnej

C. instrukcji bhp obrabiarki

D. DTR obrabiarki

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
DTR (Dokumentacja Techniczna Ruchu) obrabiarki zawiera szczegółowe informacje dotyczące parametrów technicznych oraz warunków eksploatacji maszyny. W kontekście tokarki CNC z hydraulicznym układem do mocowania przedmiotu obrabianego, DTR określa nie tylko ciśnienie robocze, ale również inne kluczowe parametry, takie jak zakres prędkości obrotowej, moment obrotowy, a także specyfikacje dotyczące narzędzi i materiałów. Przykładowo, jeżeli ciśnienie robocze jest niewłaściwie ustawione, może to prowadzić do nieprawidłowego mocowania detalu, co z kolei zwiększa ryzyko uszkodzenia zarówno przedmiotu obrabianego, jak i samej obrabiarki. Dlatego znajomość wartości ciśnienia roboczego i umiejętność ich zastosowania zgodnie z DTR są kluczowe dla zapewnienia bezpieczeństwa pracy oraz wysokiej jakości produkcji. Ponadto, zgodnie z najlepszymi praktykami w branży, regularne przeglądanie i aktualizowanie DTR jest niezbędne dla utrzymania sprawności technicznej i bezpieczeństwa operacji.

Pytanie 23

Na rysunku przedstawiono sposób mocowania tulei na tokarce za pomocą trzpienia

A. centrującego zewnętrznego.

B. stałego i podkładki wysuwnej.

C. stałego z chwytem stożkowym.

D. rozprężnego specjalnego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór odpowiedzi dotyczącej mocowania tulei na tokarce za pomocą trzpienia stałego i podkładki wysuwnej jest prawidłowy, ponieważ ten sposób mocowania zapewnia stabilność oraz precyzyjne centrowanie obrabianego elementu. Trzpień stały jest elementem, który nie zmienia swojego położenia, co jest kluczowe dla zachowania dokładności w obróbce. Podkładka wysuwna umożliwia łatwe i szybkie dostosowanie mocowania do różnych średnic tulei. W praktyce, zastosowanie tego typu mocowania jest często spotykane w produkcji prototypów oraz w małoseryjnej obróbce precyzyjnej, gdzie wymagana jest elastyczność oraz możliwość szybkiej zmiany narzędzia. Standardy branżowe, takie jak normy ISO, podkreślają znaczenie stosowania odpowiednich elementów mocujących, aby zapewnić bezpieczeństwo oraz jakość procesu obróbczo-wytwórczego. Dobrze skonstruowane mocowanie nie tylko zwiększa efektywność produkcji, ale także minimalizuje ryzyko uszkodzenia narzędzi i obrabianych materiałów.

Pytanie 24

Macki pomiarowe przedstawione na rysunku służą do wykonania pomiaru

A. chropowatości powierzchni.

B. twardości materiału.

C. grubości ścianki rury.

D. płaskości powierzchni.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź dotycząca pomiaru grubości ścianki rury jest zasłużona z uwagi na właściwości macki pomiarowej suwmiarki. Suwmiarka jest narzędziem, które umożliwia precyzyjne pomiary wymiarów zewnętrznych i wewnętrznych obiektów, a także głębokości. Macki pomiarowe, które są integralną częścią suwmiarki, są zaprojektowane tak, aby mogły w łatwy sposób wniknąć w przestrzeń między ściankami rury, co pozwala na dokładne zmierzenie grubości. Przykładowo, w przemyśle metalowym, gdzie rury są powszechnie stosowane, pomiar grubości ścianki jest kluczowy dla określenia nośności konstrukcji oraz trwałości materiału. Zgodnie z normami ISO, dokładność pomiarów grubości ścianki jest niezbędna, aby zapewnić bezpieczeństwo użytkowania rurociągów oraz zbiorników. W praktyce, niewłaściwe określenie grubości ścianki może prowadzić do awarii, co podkreśla znaczenie precyzyjnych pomiarów macką suwmiarki. Wspomniane zastosowanie narzędzi pomiarowych w przemyśle budowlanym oraz inżynieryjnym jest zgodne z najlepszymi praktykami branżowymi.

Pytanie 25

Płytkę skrawającą służącą do gwintowania maszynowego przedstawiono na rysunku oznaczonym literą

A. D.

B. B.

C. C.

D. A.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Płytka skrawająca oznaczona literą "C" jest właściwym wyborem do gwintowania maszynowego, ponieważ jej kształt jest ściśle dostosowany do formowania gwintów. Płytki te charakteryzują się specyficznymi wcięciami oraz kątami, które umożliwiają precyzyjne i efektywne wytwarzanie gwintów w materiałach metalowych. W przemyśle, proces gwintowania maszynowego jest kluczowy dla produkcji elementów złącznych, które muszą spełniać wysokie normy jakościowe. Płytki skrawające do gwintowania są projektowane zgodnie z międzynarodowymi standardami, takimi jak ISO 9001, które zapewniają zgodność z wymaganiami dotyczącymi wydajności i trwałości narzędzi skrawających. Przykłady zastosowania tych narzędzi obejmują produkcję śrub, nakrętek i innych elementów wymagających precyzyjnych gwintów, co jest istotne w branży motoryzacyjnej oraz lotniczej, gdzie niezawodność i precyzja są kluczowe. Dobrze dobrane płytki skrawające mogą znacząco zwiększyć efektywność procesu produkcyjnego, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 26

Aby zamocować długi pręt o kwadratowym przekroju na tokarce, należy wykorzystać

A. uchwyt czteroszczękowy i podparcie kłem konika

B. imadło maszynowe z wkładką pryzmatyczną

C. uchwyt trójszczękowy i podparcie podtrzymką

D. tarcze zabierakową oraz tuleję ze śrubą mocującą

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Użycie uchwytu czteroszczękowego w połączeniu z podparciem kłem konika to standardowa praktyka przy mocowaniu długich prętów o przekroju kwadratowym na tokarce. Taki uchwyt jest w stanie precyzyjnie chwycić pręt na całej jego długości, co minimalizuje ryzyko jego wypaczenia lub odkształcenia podczas obróbki. Cztery szczęki zapewniają lepszą stabilność w porównaniu do uchwytów trójszczękowych, które mogą nie wystarczać w przypadku długich elementów. Dodatkowe wsparcie kłem konika jest istotne, gdyż zapobiega ono drganiom i podtrzymuje ciężar pręta w trakcie obróbki, co jest kluczowe w procesach tokarskich. Dobre praktyki w obróbce skrawaniem podkreślają, że stabilność mocowania ma kluczowe znaczenie dla uzyskania dokładnych wymiarów oraz jakości powierzchni obrabianych elementów. Użycie tego typu uchwytu i podparcia jest zgodne z normami bezpieczeństwa, które nakładają obowiązek eliminacji wszelkich źródeł wibracji i luzów w procesie obróbczy.

Pytanie 27

Przedstawiona grafika służy do określania parametrów w cyklu frezowania

A. kieszeni prostokątnej.

B. otworów podłużnych na okręgu.

C. otworów kołowych na okręgu.

D. kieszeni okrągłej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "otworów podłużnych na okręgu" jest poprawna, ponieważ grafika ilustruje rozmieszczenie otworów o specyficznych parametrach, takich jak długość i promień. W kontekście cyklu frezowania, kluczowe jest zrozumienie, że otwory podłużne różnią się od otworów kołowych i wpływają na parametry obróbcze. Oznaczenia na grafice, takie jak "IND" (indykacja), "LENG" (długość), i "RAD" (promień), są standardowymi terminami stosowanymi w dokumentacji technicznej i CAD, co jest zgodne z najlepszymi praktykami w inżynierii. W przypadku obróbki mechanicznej, otwory podłużne na okręgu mogą być używane do montażu elementów, a ich precyzyjne rozmieszczenie jest kluczowe dla zachowania tolerancji wymiarowych. Przykładowo, w branży lotniczej lub motoryzacyjnej, takie detale są niezbędne dla zapewnienia bezpieczeństwa oraz efektywności konstrukcji. Dlatego umiejętność interpretacji takich grafik jest niezbędna dla inżynierów i techników w codziennej pracy.

Pytanie 28

Który blok programu realizuje ruch narzędzia po łuku z punktu P1 do P2?

A. N30 G2 X0 Y25 I0 J-25

B. N30 G2 X0 Y-50 I0 J-25

C. N30 G2 X0 Y-50 I-25 J0

D. N30 G3 X0 Y-25 I25 J0

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź N30 G2 X0 Y-50 I0 J-25 jest poprawna, ponieważ w kontekście G-code oznacza ruch po łuku zgodnie z ruchem wskazówek zegara. Parametry I i J odpowiadają za położenie środka łuku względem punktu początkowego. W tym przypadku I=0 oznacza, że środek łuku leży na tej samej linii X, a J=-25 wskazuje, że położony jest 25 jednostek poniżej punktu P1 w osi Y. Taki ruch jest zgodny z wymaganiami projektów CAD/CAM, w których precyzyjne poruszanie narzędziem jest kluczowe, aby uzyskać dokładne kształty i kontury. Na przykład, w obróbce CNC, stosowanie odpowiednich parametrów w G-code pozwala na optymalizację procesów produkcyjnych, minimalizując ryzyko błędów i uszkodzeń narzędzi. Zrozumienie i umiejętność stosowania tych poleceń jest fundamentalne w pracy z maszynami CNC, a także w automatyzacji procesów produkcyjnych, co jest niezbędnym elementem nowoczesnych zakładów przemysłowych.

Pytanie 29

Które zjawisko może powstać w wyniku obróbki skrawaniem, w wysokiej temperaturze przy braku chłodzenia i zbyt miękkim materiale płytki skrawającej?

A. C.

B. A.

C. B.

D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Obróbka skrawaniem w wysokiej temperaturze, przy braku odpowiedniego chłodzenia oraz użyciu zbyt miękkiego materiału płytki skrawającej, prowadzi do deformacji plastycznej, ponieważ materiał narzędzia przekracza swoją granicę plastyczności. Deformacja plastyczna to zjawisko, w którym materiały poddane działaniu sił zewnętrznych ulegają trwałym odkształceniom, co w przypadku narzędzi skrawających jest niepożądane. W praktyce, aby zminimalizować ryzyko deformacji, stosuje się odpowiednie materiały narzędziowe, takie jak węgliki spiekane, które posiadają wysoką twardość i odporność na wysokie temperatury. Optymalne parametry obróbcze, w tym prędkość skrawania oraz parametry chłodzenia, również mają kluczowe znaczenie dla wydajności procesu. Przykładem zastosowania tej wiedzy w przemyśle jest precyzyjne dobieranie narzędzi skrawających do rodzaju obrabianego materiału oraz zapewnienie odpowiedniego systemu chłodzenia, aby uniknąć niepożądanych deformacji i przedłużyć żywotność narzędzi.

Pytanie 30

Na którym rysunku przedstawiono nóż tokarski oprawkowy prawy do rowków prostych?

A. A.

B. B.

C. C.

D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Nóż tokarski oprawkowy prawy do rowków prostych, jak wskazuje odpowiedź A, jest narzędziem zaprojektowanym do precyzyjnego wycinania rowków o kształcie prostym. Jego charakterystyczna geometria, ze szczególnym uwzględnieniem płytki skrawającej zamocowanej pod odpowiednim kątem, pozwala na efektywne skrawanie materiałów takich jak stal, aluminium czy mosiądz. Taki nóż wykorzystuje się w obróbce w metalo- i mechanice precyzyjnej, gdzie wymagana jest wysokiej jakości wykończenie powierzchni oraz dokładność wymiarowa. W praktyce, nóż tokarski oprawkowy prawy do rowków prostych często stosuje się w produkcji wałów, kół zębatych oraz innych komponentów wymagających rowkowania. Ponadto, dobór odpowiednich narzędzi skrawających zgodnie z normami ISO oraz odniesienie się do zasad BHP w trakcie pracy z tego typu narzędziami, znacząco wpływa na bezpieczeństwo i efektywność procesów obróbczych. Osoby zajmujące się obróbką metali powinny być świadome właściwości narzędzi oraz ich zastosowania, co pozwoli na optymalizację procesów produkcyjnych.

Pytanie 31

Jakiego narzędzia należy użyć do pomiaru wnętrza tulei ϕ50^+0,02_-0,03?

A. Mikrometru talerzykowego

B. Średnicówki mikrometrycznej

C. Suwmiarki uniwersalnej

D. Głębokościomierza

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Średnicówki mikrometrycznej to narzędzie pomiarowe o wysokiej precyzji, które jest idealne do pomiaru wymiarów wewnętrznych tulei. W przypadku tulei o średnicy nominalnej 50 mm z tolerancją +0,02/-0,03 mm, kluczowe jest zastosowanie przyrządu, który zapewnia dokładność pomiaru na poziomie mikrometrów. Średnicówki mikrometryczne mogą być używane do pomiarów zarówno wewnętrznych, jak i zewnętrznych, a ich konstrukcja pozwala na precyzyjny pomiar w trudno dostępnych miejscach. W praktyce, aby zmierzyć wymiar wewnętrzny tulei, średnicówkę wprowadza się do otworu, a następnie odczytuje pomiar na skali mikrometrycznej. W branży mechanicznej, zgodnie z normami ISO, stosowanie średnicówek mikrometrycznych przy pomiarach wewnętrznych jest standardem, który zapewnia dokładność i powtarzalność wyników, co jest niezbędne w procesie kontroli jakości. Warto również zauważyć, że w przypadku pomiarów wymagających dużej precyzji, średnicówki mikrometryczne są często kalibrowane, co zwiększa ich niezawodność.

Pytanie 32

Jakim znakiem/symbolem zaczyna się komentarz w programie przeznaczonym dla obrabiarki CNC, używającej kodów ISO?

A. -

B. (

C. ?

D. %

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Komentarze w programach sterujących obrabiarkami numerycznymi napisanymi w języku ISO rozpoczynają się znakiem otwierającym nawias, czyli '('. Taka konwencja jest zgodna z międzynarodowymi standardami programowania CNC, co pozwala na łatwe oddzielanie instrukcji kodu od treści, która nie jest interpretowana przez maszynę. Na przykład, jeśli w kodzie CNC chcesz wprowadzić notatkę wyjaśniającą, możesz użyć komendy: '(To jest komentarz'. Dzięki temu operatorzy i programiści mogą dodawać kontekst do kodu, co jest nieocenione w procesach produkcyjnych. Konwencja ta sprzyja również lepszej organizacji kodu, co jest szczególnie ważne w bardziej skomplikowanych projektach, gdzie wiele osób może pracować nad tym samym programem. W praktyce, stosowanie komentarzy poprawia czytelność i ułatwia przyszłe modyfikacje oraz diagnozowanie błędów w programach CNC, co jest kluczowe dla efektywności produkcji.

Pytanie 33

Punkt zerowy przedmiotu obrabianego oznaczony jest na rysunku literą

A. C.

B. A.

C. B.

D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Punkt zerowy przedmiotu obrabianego, oznaczony literą "D", jest kluczowym elementem w obróbce skrawaniem, ponieważ stanowi odniesienie do pomiarów i ustawień maszyn. W obróbce, prawidłowe zlokalizowanie punktu zerowego jest niezbędne, aby zapewnić precyzję i dokładność wymiarów. W praktyce, ustawienie punktu zerowego można wykonać za pomocą narzędzi pomiarowych, takich jak mikrometr czy suwmiarka, aby dokładnie określić, gdzie zaczyna się obróbka. W standardach branżowych, takich jak ISO 2768, wskazuje się znaczenie precyzyjnych pomiarów w produkcji. Ponadto, w programowaniu obrabiarek CNC, punkt zerowy ustala się poprzez podanie współrzędnych w systemie G-code, co pozwala na automatyzację procesu i zwiększenie efektywności produkcji. Zrozumienie, jak prawidłowo ustawić punkt zerowy, jest fundamentem dla każdego inżyniera czy technika zajmującego się obróbką skrawaniem, co wpływa na jakość finalnego produktu.

Pytanie 34

Który fragment programu opisuje ruch narzędzia z punktu 1 do 2?

A. G02 X10 Y31.3 I20 J-60

B. G03 X10 Y31.3 I20 J60

C. G02 X10 Y31.3 I-20 J60

D. G03 X10 Y31.3 I-20 J-60

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Ruch narzędzia z punktu 1 do 2 przedstawiony w odpowiedzi G02 X10 Y31.3 I-20 J60 jest poprawny, ponieważ zgodnie z kodem G02 wykonuje się łuk w kierunku zgodnym z ruchem wskazówek zegara. W tym przypadku, punkt początkowy (X80, Y10) przemieszcza się do punktu końcowego (X10, Y31.3). Znając wartości I i J, które określają przesunięcie środka łuku względem punktu startowego, możemy ocenić, że I=-20 oznacza przesunięcie w lewo, a J=60 oznacza przesunięcie w górę. W praktyce, programowanie CNC wymaga precyzyjnego określenia trajektorii narzędzia, co jest kluczowe dla uzyskania wysokiej jakości elementów. Dobrym przykładem zastosowania kodu G02 jest frezowanie krawędzi, gdzie często korzysta się z łuków, aby osiągnąć gładkie przejścia i estetyczne wykończenie. W standardach ISO 6983 dotyczących programowania CNC, G02 jest jasno zdefiniowane jako ruch po łuku w kierunku zgodnym z ruchem wskazówek zegara, co potwierdza poprawność tej odpowiedzi.

Pytanie 35

Rysunek przedstawia operację toczenia stożka

A. nożem kształtowym.

B. za pomocą liniału.

C. przy skręconym suporcie narzędziowym.

D. przy przesuniętym koniku.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rysunek przedstawia toczenie stożka, które jest realizowane za pomocą liniału. Ta technika jest kluczowa w precyzyjnej obróbce materiałów, ponieważ umożliwia uzyskanie dokładnych kształtów i wymiarów. W procesie toczenia stożków, liniał pełni rolę prowadnicy, co ma istotne znaczenie dla zachowania odpowiednich tolerancji wymiarowych. W praktyce, toczenie przy użyciu liniału pozwala na łatwe ustawienie narzędzia skrawającego oraz kontrolowanie głębokości skrawania, co jest niezbędne dla osiągnięcia oczekiwanej jakości powierzchni. W branży obróbczej, stosowanie liniału do toczenia stożków jest zgodne z najlepszymi praktykami inżynieryjnymi, a jego właściwe użycie może znacznie zwiększyć efektywność produkcji. Dodatkowo, znajomość technik toczenia i ich zastosowania w praktyce jest niezbędna dla każdego operatora maszyn CNC, co podkreśla znaczenie dokładności w tej dziedzinie.

Pytanie 36

Średnica wałka przed procesem toczenia wynosi 78 mm. Jaką głębokość skrawania powinno się ustawić, aby po wykonaniu dwóch przejść noża tokarskiego uzyskać średnicę wynoszącą 74 mm?

A. 0,5 mm

B. 2,0 mm

C. 4,0 mm

D. 1,0 mm

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aby uzyskać średnicę wałka równą 74 mm przy początkowej średnicy 78 mm, musimy zmniejszyć średnicę o 4 mm. Skrawanie wykonuje się w dwóch przejściach, co oznacza, że głębokość skrawania w każdym przejściu powinna wynosić 2 mm, aby uzyskać łączny ubytek 4 mm. W praktyce, jednak w przypadku toczenia, głębokość skrawania ustawiamy na wartość, która pozwoli na precyzyjne osiągnięcie wymiaru ostatecznego po uwzględnieniu tolerancji i zużycia narzędzia. W tym przypadku, wybierając głębokość skrawania wynoszącą 1,0 mm, uzyskujemy 0,5 mm redukcji średnicy w każdym przejściu, co w efekcie daje łączny skutek redukcji o 4 mm po dwóch przejściach. Tego typu obliczenia są kluczowe w obróbce skrawaniem i powinny być zgodne z zasadami inżynierii produkcji, które sugerują ostrożność w doborze głębokości skrawania, aby zapewnić długowieczność narzędzi oraz jakość wyrobu końcowego. Stosowanie narzędzi skrawających z odpowiednią geometrią oraz dobór optymalnej prędkości posuwu również mają kluczowe znaczenie dla jakości obróbki.

Pytanie 37

Na rysunku wiertła krętego w płaszczyźnie tylnej cyfrą 4 oznaczono

A. powierzchnię przyłożenia.

B. łysinkę.

C. ścin.

D. krawędź tnącą.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź, która wskazuje na powierzchnię przyłożenia jako oznaczoną cyfrą 4 w rysunku wiertła krętego, jest prawidłowa. Powierzchnia przyłożenia jest kluczową częścią narzędzia skrawającego, ponieważ jej zadaniem jest efektywne odprowadzanie ciepła generowanego podczas procesu wiercenia oraz transport wiórów powstałych w wyniku obróbki. Dobrze zaprojektowana powierzchnia przyłożenia zapewnia optymalne dopasowanie do obrabianego materiału, co skutkuje lepszą jakością wywierconych otworów oraz zwiększa żywotność wiertła. W praktyce, wiertła kręte stosowane w przemyśle metalowym często mają specjalnie przystosowane powierzchnie przyłożenia, by zminimalizować tarcie i wydłużyć czas użytkowania narzędzia. W kontekście dobrych praktyk, projektowanie wierteł z odpowiednią geometrią powierzchni przyłożenia jest kluczowe, aby zapewnić wysoką wydajność i jakość obróbki. Zrozumienie roli powierzchni przyłożenia pozwala na lepsze dobieranie narzędzi do konkretnych zastosowań w obróbce materiałów.

Pytanie 38

Do toczenia gwintu metrycznegona tokarce konwencjonalnej należy użyć noża kształtowego o kąciewierzchołkowym ε równym

A. 50°

B. 55°

C. 45°

D. 60°

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 60° jest poprawna, ponieważ standardowy gwint metryczny ma kształt trójkąta równobocznego, co oznacza, że kąt wierzchołkowy noża do gwintowania musi wynosić 60°. Użycie noża o tym kącie zapewnia optymalne dopasowanie do kształtu gwintu, co przekłada się na jakość i precyzję wykończenia. Używając noża o poprawnym kącie, można osiągnąć odpowiednią głębokość gwintu oraz zachować odpowiednie krawędzie, co jest kluczowe w zastosowaniach inżynieryjnych i mechanicznych. W praktyce, przy toczeniu gwintów metrycznych na tokarce konwencjonalnej, istotne jest stosowanie narzędzi zgodnych z normami ISO, które precyzyjnie definiują parametry gwintów. Przykładowo, przy produkcji śrub i nakrętek, nieprawidłowy kąt noża mógłby prowadzić do błędów w wymiarze gwintu, co w efekcie może skutkować ich niekompatybilnością, co jest niedopuszczalne w wielu aplikacjach przemysłowych. Dlatego znajomość właściwego kąta wierzchołkowego noża do gwintowania jest niezbędna dla każdej osoby zajmującej się obróbką skrawaniem.

Pytanie 39

Jakie urządzenia stosuje się do mocowania toczonych elementów o dużych gabarytach lub o nieregularnych kształtach?

A. uchwyty trój szczękowe samocentrujące

B. uchwyty z tuleją zaciskową

C. tarcze tokarskie

D. podtrzymki stałe

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Tarcze tokarskie są specjalistycznymi narzędziami wykorzystywanymi do zamocowania toczonych przedmiotów o dużych wymiarach oraz o nieregularnych kształtach. Dzięki swojej konstrukcji, tarcze umożliwiają stabilne przymocowanie materiału, co jest kluczowe podczas obróbki skrawaniem, gdzie precyzja ma zasadnicze znaczenie. Tarcze tokarskie mogą być wyposażone w różne systemy mocowania, które pozwalają na optymalne dopasowanie do kształtu obrabianego elementu. W praktyce wykorzystuje się je do obróbki dużych bloków metalowych, drewna czy kompozytów, które nie mogą być pewnie zamocowane w standardowych uchwytach. W branży stosuje się również standardy ISO dotyczące projektowania i produkcji narzędzi tokarskich, co zapewnia ich wysoką jakość oraz zgodność z wymaganiami technicznymi. Ze względu na ich wszechstronność, tarcze tokarskie są niezbędnym elementem wyposażenia w warsztatach obróbczych oraz w przemyśle, w tym w produkcji seryjnej, gdzie powtarzalność i dokładność mają kluczowe znaczenie.

Pytanie 40

W rysunkach technologicznych elementów maszyn, kontury powierzchni oraz krawędzie obrabiane oznacza się

A. linią cienką ciągłą, natomiast pozostałe (nieobrabiane) kontury i krawędzie linią cienką falistą

B. linią grubą ciągłą, natomiast pozostałe (nieobrabiane) kontury i krawędzie linią cienką falistą

C. linią grubą przerywaną, natomiast pozostałe (nieobrabiane) kontury i krawędzie linią cienką ciągłą

D. linią grubą ciągłą, natomiast pozostałe (nieobrabiane) kontury i krawędzie linią cienką ciągłą

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca, że zarysy powierzchni i krawędzie obrabiane oznacza się linią grubą ciągłą, jest zgodna z przyjętymi standardami w rysunku technicznym. W kontekście projektowania maszyn, odpowiednie oznaczenie elementów jest kluczowe dla zrozumienia, które części będą poddawane obróbce. Linia gruba ciągła jest stosowana do wyraźnego wskazania krawędzi, które będą obrabiane, co jest istotne w procesie produkcji, ponieważ zapewnia to prawidłowe wykonywanie operacji mechanicznych. Na przykład, przy projektowaniu detali maszyn, takich jak wały czy obudowy, precyzyjne oznaczenie obrabianych krawędzi pozwala na efektywniejsze planowanie procesu technologicznego. Dodatkowo, linie cienkie ciągłe używane do oznaczania pozostałych zarysów i krawędzi, które nie podlegają obróbce, pomagają w wizualizacji całej konstrukcji, co jest niezbędne dla inżynierów oraz technologów. W praktyce, stosowanie odpowiednich linii wynika z norm ISO 128 dotyczących rysunku technicznego, które stanowią podstawę dla jednolitych praktyk w branży inżynieryjnej.

Rozpocznij nowy egzamin

Powrót do strony głównej
