Pytanie 1

W którym obwodzie powinno się odłączyć zasilanie, aby bezpiecznie przeprowadzić wymianę cewki stycznika w obwodzie sterującym silnikiem znajdującym się w hali maszyn?

A. W rozdzielnicy stanowiskowej, z której zasilany jest silnik

B. Wyłącznie w obwodzie sterującym silnikiem

C. Tylko w obwodzie głównym silnika

D. W głównej rozdzielnicy zasilającej całą halę maszyn

Musisz koniecznie wyłączyć napięcie w rozdzielnicy stanowiskowej, zanim zaczniesz wymieniać cewkę stycznika. To naprawdę ważne dla Twojego bezpieczeństwa. Rozdzielnica ta to miejsce, które zarządza zasilaniem dla silnika, a z tego co pamiętam, takie podejście jest zgodne z normami bezpieczeństwa, jak np. PN-EN 50110-1. Operatorzy powinni wyłączać napięcie w obwodzie zasilającym urządzenie, które konserwują, żeby uniknąć porażenia prądem. Podczas wymiany cewki ważne jest, by nie tylko Twoje bezpieczeństwo było na pierwszym miejscu, ale też żeby sprzęt nie ucierpiał przez przypadkowe włączenie. Przykład? W zakładach produkcyjnych przed każdym przeglądem trzeba ustalić, które obwody trzeba deenergizować, żeby ryzyko wypadków było jak najmniejsze. Warto też prowadzić dokumentację i etykietować rozdzielnice, żeby łatwiej było zidentyfikować, które obwody są aktywne. To na pewno zwiększa bezpieczeństwo podczas prac konserwacyjnych.

Pytanie 2

Jak wpłynie na ilość wydzielanego ciepła w czasie, w grzejniku elektrycznym, gdy spiralę grzejną zmniejszy się o połowę, a napięcie pozostanie takie samo?

A. Zmniejszy się czterokrotnie

B. Zwiększy się czterokrotnie

C. Zmniejszy się dwukrotnie

D. Zwiększy się dwukrotnie

Odpowiedź, że ilość wydzielonego ciepła w jednostce czasu zwiększy się dwukrotnie, jest prawidłowa, ponieważ zmiana długości spirali grzejnej grzejnika elektrycznego wpływa na opór elektryczny. Zgodnie z prawem Ohma, opór R przewodnika jest proporcjonalny do jego długości l, co można zapisać jako R = ρ * (l/A), gdzie ρ to oporność właściwa, a A to pole przekroju poprzecznego. Skrócenie spirali grzejnej o połowę prowadzi do zmniejszenia oporu R. Przy stałym napięciu zasilania (U), moc P wydobywana z grzejnika może być określona wzorem P = U²/R. Zmniejszenie oporu o połowę spowoduje, że moc wzrośnie dwukrotnie, ponieważ w mianowniku wzoru P mamy wartość oporu, która uległa redukcji. W praktyce oznacza to, że grzejnik będzie efektywniej przekazywał ciepło do otoczenia, co jest istotne w kontekście optymalizacji systemów grzewczych, szczególnie w zastosowaniach przemysłowych i budowlanych, gdzie zarządzanie energią ma kluczowe znaczenie.

Pytanie 3

Jaką wartość prądu znamionowego powinien mieć wyłącznik nadmiarowo-prądowy, aby odpowiednio zabezpieczyć jednofazowy obwód z napięciem znamionowym 230 V, w którym łączna moc podłączonych odbiorników wynosi 4,5 kW przy cosφ = 1? Współczynnik jednoczesności w tym obwodzie wynosi 0,8.

A. 10 A

B. 25 A

C. 20 A

D. 16 A

Często jak nie wybierzemy dobrze prądu znamionowego wyłącznika nadmiarowo-prądowego, to wynika to z braku zrozumienia, jak to wszystko działa. Myślimy, że moc zainstalowanych urządzeń równa się mocy znamionowej obwodu, a to nie jest prawda. Trzeba pamiętać o współczynniku jednoczesności, który tak naprawdę pokazuje, ile energii faktycznie wykorzystujemy. Na przykład, dla obwodu, który ma moc maksymalną 4,5 kW i współczynnik 0,8, to znaczy, że w danym momencie tylko 80% tej mocy będzie używane, co zmienia wartość prądu. Jak ktoś wybiera wyłącznik 10 A czy 20 A, to czasami zapomina o tym, co się dzieje w codziennej eksploatacji, jak chwilowe przeciążenia. Z kolei wybierając 25 A, może się wydawać, że to bezpieczniej, ale zbyt wysoka wartość prądu może spowodować, że nie będziemy dobrze chronieni przed przeciążeniem. W praktyce, według norm i dobrych praktyk, wyłączniki powinny mieć zapas, bo to ważne dla bezpieczeństwa i funkcjonalności. Dobrze jest zwrócić uwagę, że wyłączniki nadmiarowo-prądowe muszą być dobrane do rzeczywistych warunków, a nie tylko teoretycznych, by dobrze chronić instalację elektryczną.

Pytanie 4

Aby zidentyfikować miejsce o zwiększonej temperaturze obudów silników w wersji przeciwwybuchowej, przeprowadza się pomiary temperatury ich obudowy. W którym miejscu pomiar temperatury nie powinien być wykonywany?

A. W okolicy pokrywy wentylatora

B. Na końcu obudowy od strony napędowej

C. W centrum obudowy w rejonie skrzynki zaciskowej

D. Na tarczy łożyskowej, od strony napędowej blisko pokrywy łożyskowej

Pomiar temperatury silników w wykonaniu przeciwwybuchowym jest kluczowy dla zapewnienia bezpieczeństwa ich użytkowania. Zlokalizowanie odpowiedniego miejsca do pomiaru ma ogromne znaczenie, a obszar w pobliżu pokrywy wentylatora jest jednym z tych miejsc, które należy unikać. Wentylatory mają tendencję do generowania dodatkowego ciepła w wyniku tarcia oraz niewłaściwego przepływu powietrza, co może prowadzić do błędnych odczytów temperatury. Zamiast tego, pomiary powinny być wykonywane w miejscach, gdzie temperatura obudowy silnika jest bardziej stabilna i reprezentatywna dla jego ogólnej pracy. Przykładem dobrych praktyk jest pomiar w pobliżu skrzynki zaciskowej, gdzie zazwyczaj nie występują dodatkowe czynniki wpływające na wyniki. Stosowanie się do tych zasad jest zgodne z normami takimi jak IEC 60079, które regulują kwestie bezpieczeństwa w obszarach zagrożonych wybuchem. Wspierają one zrozumienie, jak ważne jest prawidłowe lokalizowanie miejsc do pomiarów, aby uniknąć fałszywych alarmów i zapewnić bezpieczeństwo operacji.

Pytanie 5

Sposób wykonywania którego pomiaru przedstawiono na ilustracji?

A. Pomiaru impedancji pętli zwarciowej.

B. Pomiaru rezystancji izolacji przewodu.

C. Pomiaru rezystywności gruntu.

D. Pomiaru rezystancji uziemienia.

Na zdjęciu widać cęgowy miernik uziemienia obejmujący przewód uziemiający przy słupie – to jest typowy sposób wykonywania pomiaru rezystancji uziemienia. Ten rodzaj miernika wysyła prąd pomiarowy jedną połową cęgów, a drugą połową mierzy spadek napięcia. Na tej podstawie, zgodnie z prawem Ohma, wylicza rezystancję pętli uziemienia. Co ważne, ta metoda działa poprawnie tylko wtedy, gdy uziom jest częścią większego układu uziemień (np. kilka uziomów połączonych bednarką, uziemienie słupa linii napowietrznej, uziemienie stacji transformatorowej). Wtedy prąd pomiarowy „wraca” przez pozostałe uziomy i sieć. W praktyce taki pomiar stosuje się tam, gdzie klasyczna metoda z sondami pomocniczymi (uziom roboczy + dwie sondy prądowa i napięciowa) jest kłopotliwa: przy słupach energetycznych, ogrodzeniach, instalacjach odgromowych na działających obiektach, gdzie nie ma jak rozciągnąć przewodów na kilkanaście–kilkadziesiąt metrów. Miernik cęgowy pozwala mierzyć bez rozpinania przewodu uziemiającego, co jest zgodne z dobrymi praktykami eksploatacyjnymi – nie przerywamy ochrony przeciwporażeniowej na czas pomiaru. Normowo pomiary rezystancji uziemień opisują m.in. PN-HD 60364 i PN-EN 62305 dla instalacji odgromowych. Z mojego doświadczenia w eksploatacji sieci SN i nn taki cęgowy pomiar jest bardzo wygodny przy okresowych przeglądach – można szybko sprawdzić, czy rezystancja uziemienia nie przekracza wartości wymaganych dla danej instalacji, co ma kluczowe znaczenie dla skuteczności ochrony przeciwporażeniowej i odprowadzania prądów piorunowych. Warto też pamiętać, że dobry wynik pomiaru uziomu nie zwalnia z kontroli ciągłości połączeń wyrównawczych oraz stanu mechanicznego całej instalacji ochronnej.

Pytanie 6

Jakie mogą być powody częstego wypalania się żarówki w żyrandolu?

A. Zainstalowanie żarówki o niewystarczającej mocy

B. Niewłaściwie dobrane zabezpieczenie przeciążeniowe

C. Uszkodzenie przewodu ochronnego

D. Luźne połączenie oprawy z instalacją

Obluzowane podłączenie oprawy do instalacji jest jedną z najczęstszych przyczyn przepalania się żarówek w żyrandolach. Taki stan rzeczy prowadzi do niestabilnego kontaktu elektrycznego, co z kolei generuje dodatkowe ciepło w miejscu połączenia. W przypadku oprawy, która nie jest dobrze zamocowana, może dochodzić do przerywania obwodu, co skutkuje nieprzewidywalnymi skokami napięcia. Te skoki mogą prowadzić do szybkiego zużycia żarówki, a w skrajnych przypadkach mogą też stwarzać zagrożenie pożarowe. Dlatego ważne jest, aby regularnie sprawdzać stan połączeń elektrycznych oraz dbać o ich odpowiednie dokręcenie. Dobrą praktyką jest też korzystanie z usług wykwalifikowanego elektryka przy instalacji i konserwacji oświetlenia, co zapewni bezpieczeństwo i długowieczność komponentów. Kiedy mamy do czynienia z luźnym połączeniem, warto również rozważyć zastosowanie odpowiednich złączy elektrycznych, które zapewnią lepszą stabilność. Przy projektowaniu oświetlenia należy również brać pod uwagę obciążenie elektryczne oraz maksymalne wartości prądów dla używanych komponentów, zgodnie z aktualnymi normami i standardami branżowymi.

Pytanie 7

Który z poniższych środków ostrożności nie jest wymagany dla zapewnienia bezpieczeństwa podczas realizacji prac przy linii napowietrznej, która została odłączona od zasilania?

A. Przyłączenie wyłączonej linii do uziemienia

B. Realizowanie pracy w zespole

C. Używanie sprzętu izolacyjnego

D. Ogrodzenie terenu, na którym prowadzone są prace

Stosowanie sprzętu izolacyjnego w kontekście prac przy wyłączonej linii napowietrznej jest często mylone z koniecznością w sytuacjach, gdzie napięcie jest obecne. Gdy linia jest wyłączona i odpowiednio zabezpieczona, sprzęt izolacyjny nie jest konieczny, ponieważ nie ma ryzyka porażenia prądem. Jednakże, w praktyce, jego użycie może być zalecane w celu dodatkowego zabezpieczenia oraz w sytuacjach, gdzie istnieje ryzyko nieprzewidzianych okoliczności, takich jak przypadkowe włączenie linii. Na przykład, w zgodzie z normami BHP, stosowanie sprzętu izolacyjnego jest kluczowe podczas pracy w pobliżu niepewnych źródeł napięcia. Zawsze warto stosować zasadę ostrożności i posiadać odpowiednie szkolenie w zakresie użycia tego sprzętu. Pracownicy powinni być również świadomi procedur dotyczących oznakowania i blokowania urządzeń, aby zapewnić, że linie pozostaną wyłączone podczas realizacji prac.

Pytanie 8

W tabeli zestawiono znamionowe prądy różnicowe I_Δn wyłączników różnicowoprądowych oraz wyniki pomiarów rezystancji uziemień R_A w różnych warunkach środowiskowych dla instalacji zasilanych z układu sieciowego, którego schemat przedstawiono na rysunku. W której instalacji stan techniczny uziemienia powoduje nieskuteczność ochrony przeciwporażeniowej?

	I_Δn, mA	R_A, Ω	Warunki środowiskowe
A.	100	200	W1
B.	300	100	W1
C.	100	100	W2
D.	300	200	W2

A. A.

B. B.

C. D.

D. C.

Wybór odpowiedzi A, B lub C może wynikać z niepełnego zrozumienia roli uziemienia w systemach elektrycznych i jego wpływu na ochronę przeciwporażeniową. Każda z tych odpowiedzi sugeruje, że stan techniczny uziemienia nie ma znaczącego wpływu na efektywność ochrony przed porażeniem prądem, co jest błędnym podejściem. W rzeczywistości, uziemienie jest kluczowym elementem systemu bezpieczeństwa elektrycznego, gdyż zapewnia ścieżkę powrotną dla prądów zwarciowych i redukuje ryzyko wystąpienia niebezpiecznych napięć na obudowach urządzeń elektrycznych. Normy takie jak PN-IEC 60364 jednoznacznie wskazują, że rezystancja uziemienia powinna być utrzymywana na poziomie, który gwarantuje skuteczne działanie wyłączników różnicowoprądowych. Pojęcie skuteczności ochrony przeciwporażeniowej jest często mylone z ogólną sprawnością instalacji elektrycznej, co prowadzi do błędnych wniosków. Dodatkowo, typowym błędem myślowym jest ignorowanie wpływu warunków otoczenia, takich jak wilgotność gleby czy obecność substancji chemicznych, które mogą wpływać na właściwości uziemienia. Z tego powodu, opieranie się na nieaktualnych pomiarach lub zaniedbanie regularnych kontroli stanu technicznego systemu uziemienia może prowadzić do sytuacji, gdzie użytkownicy pozostają narażeni na niebezpieczeństwo mimo zastosowania różnorodnych zabezpieczeń. Kluczowe jest zatem, aby zrozumieć, że skuteczność ochrony przeciwporażeniowej jest ściśle związana z odpowiednim stanem uziemienia, co powinno być zawsze brane pod uwagę w analizach ryzyka i projektowaniu instalacji elektrycznych.

Pytanie 9

Jaką wartość skuteczną ma przemienne napięcie dotykowe, które może być stosowane przez dłuższy czas w normalnych warunkach środowiskowych, dla oporu ciała ludzkiego wynoszącego około 1 kΩ?

A. 25 V

B. 60 V

C. 50 V

D. 12 V

Wartość skuteczna przemiennego napięcia dotykowego, która jest dopuszczalna długotrwale w warunkach normalnych dla rezystancji ciała ludzkiego wynoszącej około 1 kΩ, wynosi 50 V. To napotykane w praktyce napięcie odnosi się do wyjątkowo istotnych norm bezpieczeństwa elektrycznego, takich jak normy IEC 60479, które klasyfikują skutki działania prądu elektrycznego na ciało ludzkie. Napięcie dotykowe 50 V jest graniczną wartością, poniżej której ryzyko porażenia prądem jest znacznie mniejsze, a powyżej której mogą wystąpić niebezpieczne skutki. W praktyce oznacza to, że instalacje elektryczne, które są do 50 V, są uważane za bezpieczne przy normalnych warunkach użytkowania. Przykłady zastosowania tej wiedzy obejmują projektowanie systemów zasilania w budynkach mieszkalnych oraz w urządzeniach użytkowych, gdzie zastosowane napięcia nie powinny przekraczać tej wartości, aby zminimalizować ryzyko dla użytkowników, zwłaszcza w miejscach narażonych na wilgoć, takich jak łazienki czy kuchnie. Zrozumienie i przestrzeganie tych ograniczeń jest kluczowe dla bezpieczeństwa użytkowników oraz zgodności z obowiązującymi przepisami i normami branżowymi.

Pytanie 10

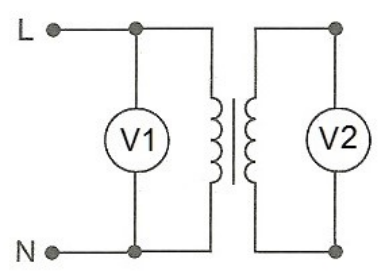

Określ rodzaj uszkodzenia w transformatorze jednofazowym o napięciach znamionowych: U_1n = 230 V, U_2n = 50 V, jeżeli w układzie pomiarowym, którego schemat przedstawiono na rysunku, woltomierz V1 wskazuje 230 V, a woltomierz V2 wskazuje 40 V.

A. Częściowe zwarcie w uzwojeniu wtórnym.

B. Przerwa w uzwojeniu pierwotnym.

C. Częściowe zwarcie w uzwojeniu pierwotnym.

D. Przerwa w uzwojeniu wtórnym.

Wybrana odpowiedź jest prawidłowa, ponieważ wskazuje na częściowe zwarcie w uzwojeniu wtórnym transformatora. Woltomierz V1, którego wskazanie wynosi 230 V, pokazuje, że uzwojenie pierwotne działa prawidłowo, co potwierdza, że zasilanie transformatora jest stabilne. Z kolei woltomierz V2 wskazuje jedynie 40 V, co jest wartością znacznie niższą od nominalnego napięcia 50 V dla uzwojenia wtórnego. Taki spadek napięcia sugeruje, że uzwojenie wtórne ma problem, który może być spowodowany częściowym zwarciem. W przypadku częściowego zwarcia część uzwojenia może działać, ale nie w pełni, co prowadzi do obniżonej wydajności i niższego napięcia. Zrozumienie tego typu uszkodzeń jest istotne w diagnostyce i utrzymaniu transformatorów, ponieważ pozwala na szybsze lokalizowanie problemów i ich naprawę, co jest zgodne z zasadami efektywnego zarządzania infrastrukturą elektryczną.

Pytanie 11

W instalacji elektrycznej w celu stwierdzenia skuteczności ochrony przeciwporażeniowej dokonano pomiarów i otrzymano wartości napięcia fazowego oraz impedancji pętli zwarcia wskazywane przez zamieszczony na rysunku miernik MZC-304. Które z zabezpieczeń nadprądowych przy tym stanie technicznym instalacji spełni warunek samoczynnego wyłączenia zasilania?

A. C32

B. D25

C. C25

D. D32

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zabezpieczenie nadprądowe C25 jest w porządku w tej sytuacji, bo jego maksymalny prąd wyzwalania to 250A. Jakby doszło do zwarcia w instalacji, to prąd zwarcia wynosi około 315A, a to już więcej niż C25 może znieść. To zabezpieczenie działa tak, że automatycznie odłącza zasilanie, a to jest naprawdę ważne dla bezpieczeństwa, żeby uniknąć porażenia. W praktyce, takie zabezpieczenia z charakterystyką C są często stosowane tam, gdzie mamy duże obciążenia, które przy zwarciu mogą dawać spore prądy. Różne normy, jak PN-IEC 60364-4-41, mówią o tym, jak ważne jest dobranie odpowiednich zabezpieczeń. Dlatego użycie C25 w tym przypadku jest zgodne z tym, co mówią te normy i daje większą pewność, jeśli chodzi o bezpieczeństwo użytkowników instalacji.

Pytanie 12

Jaki przekrój przewodu należy zastosować w instalacji elektrycznej po trzykrotnym zwiększeniu odległości między źródłem zasilania a odbiornikiem, aby wartość spadku napięcia nie uległa zmianie?

Wzór na spadek napięcia: $$ \Delta U = \frac{I \cdot 2 \cdot l}{\gamma \cdot S} $$

A. 6 razy większy.

B. 3 razy większy.

C. 6 razy mniejszy.

D. 3 razy mniejszy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "3 razy większy" jest prawidłowa, ponieważ przekrój przewodu elektrycznego wpływa na spadek napięcia w instalacji. Spadek napięcia jest bezpośrednio proporcjonalny do długości przewodu, a odwrotnie proporcjonalny do jego przekroju. Zgodnie z zasadami inżynierii elektrycznej, aby zrekompensować trzykrotne zwiększenie odległości między źródłem a odbiornikiem, konieczne jest zwiększenie przekroju przewodu o równą wartość, czyli trzykrotnie. W praktyce oznacza to, że dla instalacji o większych odległościach należy stosować przewody o większym przekroju, aby zapewnić stabilność napięcia i minimalizować straty energii. Przykładem zastosowania tej zasady może być instalacja elektryczna w budynku mieszkalnym, gdzie znaczne odległości między rozdzielnią a gniazdami wymagają odpowiedniego doboru przewodów, aby nie przekraczać dopuszczalnych wartości spadku napięcia, co jest zgodne z normą PN-IEC 60364. Zastosowanie szerszych przewodów przy większych dystansach pozwala nie tylko na utrzymanie efektywności energetycznej, ale również na zwiększenie bezpieczeństwa użytkowania instalacji.

Pytanie 13

Kto jest zobowiązany do utrzymania odpowiedniego stanu technicznego układów pomiarowych i rozliczeniowych energii elektrycznej w biurowcu?

A. Dostawca energii elektrycznej

B. Właściciel obiektu

C. Zarządca obiektu

D. Producent energii elektrycznej

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dostawca energii elektrycznej ma obowiązek zapewnić należyty stan techniczny układów pomiarowo-rozliczeniowych energii elektrycznej. Oznacza to, że odpowiedzialność za utrzymanie tych układów w dobrym stanie spoczywa na dostawcy, który ma świadomość, że niesprawne urządzenia mogą powodować błędne pomiary, co w efekcie wpływa na rozliczenia finansowe z odbiorcami. Przykładem może być konieczność regularnych przeglądów i kalibracji liczników, aby zapewnić ich prawidłowe działanie. Zgodnie z normami PN-EN 62052-11 oraz PN-EN 62053-21, dostawcy energii są zobowiązani do przestrzegania określonych standardów jakości, co przekłada się na rzetelność pomiarów. Ważne jest, aby odbiorcy byli świadomi, że to dostawca energii jest odpowiedzialny za wszelkie aspekty związane z technicznym stanem układów pomiarowych, co wpływa na przejrzystość i zaufanie w relacjach z klientami.

Pytanie 14

Symbol zabezpieczenia instalacji elektrycznej, pokazany na rysunku, odnosi się do wyłącznika

A. bezpiecznikowego.

B. różnicowoprądowego.

C. silnikowego.

D. nadprądowego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik różnicowoprądowy, oznaczony na rysunku, to kluczowy element zabezpieczeń w instalacjach elektrycznych, którego fundamentalnym zadaniem jest ochrona przed porażeniem prądem elektrycznym. Jego działanie opiera się na detekcji różnicy prądów płynących przez przewody fazowy i neutralny. W sytuacji, gdy dochodzi do wycieku prądu, na przykład w przypadku uszkodzenia izolacji, wyłącznik natychmiast reaguje, odłączając zasilanie w obwodzie. Stosowanie wyłączników różnicowoprądowych jest zgodne z normami PN-EN 61008 oraz PN-EN 61009, które regulują kwestie dotyczące ochrony przed porażeniem elektrycznym w instalacjach niskonapięciowych. Zastosowanie tych urządzeń w miejscach o zwiększonym ryzyku, jak łazienki czy kuchnie, jest nie tylko zalecane, ale często wymagane przez przepisy budowlane oraz normy dotyczące bezpieczeństwa. Warto również zauważyć, że wyłączniki różnicowoprądowe mogą być stosowane w połączeniu z innymi zabezpieczeniami, co zwiększa poziom ochrony w instalacjach elektrycznych.

Pytanie 15

Który z dwójników służy do zabezpieczania tyrystorów przed przepięciami komutacyjnymi?

A. A.

B. D.

C. C.

D. B.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź B jest prawidłowa, ponieważ dwójnik RC, składający się z rezystora (R) i kondensatora (C) w układzie szeregowym, pełni kluczową rolę w ochronie tyrystorów przed przepięciami komutacyjnymi. W momencie wyłączania tyrystora, mogą wystąpić nagłe zmiany napięcia, co prowadzi do powstawania przepięć. Zastosowanie układu snubberowego, czyli dwójnika RC, pozwala na ograniczenie tych niekorzystnych zjawisk. Rezystor tłumi energię, a kondensator absorbuje jej nadmiar, co skutecznie chroni komponenty. Tego typu rozwiązania są powszechnie stosowane w aplikacjach związanych z elektroniką mocy, gdzie tyrystory są często używane do sterowania dużymi obciążeniami. Zgodnie z najlepszymi praktykami inżynieryjnymi, dobór wartości rezystora i kondensatora powinien być starannie przemyślany, aby zapewnić optymalne działanie układu snubberowego w konkretnej aplikacji.

Pytanie 16

Jakie jest minimalne natężenie prądu wymagane do pomiaru ciągłości przewodu ochronnego?

A. 100 mA

B. 400 mA

C. 200 mA

D. 500 mA

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wiesz, że minimalna wartość prądu do pomiaru ciągłości przewodów ochronnych wynosi 200 mA? To jak najbardziej zgodne z normami, m.in. IEC 60364 i wytycznymi Polskiego Komitetu Normalizacyjnego. Dzięki takiemu prądowi możesz skutecznie sprawdzić, czy nie ma żadnych przerw albo uszkodzeń w przewodach ochronnych. To mega ważne, bo takie usterki mogą prowadzić do niebezpiecznych sytuacji w instalacjach elektrycznych. Jak masz odpowiednie mierniki, jak multitesty, to łatwo możesz to wszystko sprawdzić. Na przykład w zakładach przemysłowych, gdzie przewody mogą być narażone na różne uszkodzenia, to 200 mA jest wręcz niezbędne, żeby zapewnić bezpieczeństwo. Pomiary te są kluczowe dla niezawodności instalacji i zapobiegają zagrożeniom związanym z prądem.

Pytanie 17

Wyznacz rezystancję przewodu LgY o powierzchni przekroju 10 mm² i długości 1 km, mając informację, że rezystywność miedzi wynosi 1,72∙10^-8 Ω∙m?

A. 172 Ω

B. 17,2 Ω

C. 1 720 Ω

D. 1,72 Ω

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Obliczenie rezystancji przewodu LgY 10 mm² o długości 1 km można przeprowadzić korzystając ze wzoru: R = ρ * (L / A), gdzie R to rezystancja, ρ to rezystywność materiału, L to długość przewodu, a A to jego przekrój poprzeczny. W przypadku miedzi rezystywność wynosi 1,72∙10^-8 Ω∙m. Wprowadźmy zatem wartości do wzoru: R = 1,72∙10^-8 * (1000 / 10 * 10^-6) = 1,72 Ω. To pokazuje, że przy długości przewodu 1 km i przekroju 10 mm², rezystancja wynosi 1,72 Ω. W praktyce, taką wartość rezystancji należy uwzględniać w obliczeniach dotyczących systemów elektrycznych, aby zapewnić odpowiednią wydajność i minimalizować straty energii. W branży elektroenergetycznej standardowe wartości rezystancji są kluczowe w doborze przewodów oraz ocenie ich zdolności do przewodzenia prądu, co ma istotne znaczenie dla bezpieczeństwa i efektywności instalacji.

Pytanie 18

Jakie przyrządy należy zastosować do określenia rezystancji uzwojeń w transformatorze średniej mocy metodą techniczną?

A. Amperomierz oraz watomierz

B. Woltomierz oraz watomierz

C. Woltomierz oraz omomierz

D. Amperomierz oraz woltomierz

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aby wyznaczyć rezystancję uzwojeń transformatora średniej mocy, kluczowe jest zastosowanie amperomierza i woltomierza. Amperomierz służy do pomiaru prądu płynącego przez uzwojenie, natomiast woltomierz mierzy napięcie na tym uzwojeniu. Zgodnie z prawem Ohma, rezystancję można obliczyć, dzieląc zmierzone napięcie przez zmierzony prąd (R = U/I). Takie podejście jest nie tylko zgodne z dobrymi praktykami inżynieryjnymi, ale również spełnia standardy zawarte w normach IEC dotyczących testowania transformatorów. W praktyce, w trakcie pomiarów, należy upewnić się, że wszystkie urządzenia są odpowiednio skalibrowane i przystosowane do zakresu mocy transformatora, co zapewni dokładność wyników. Ponadto, pomiary powinny być przeprowadzane w warunkach stabilnych, aby uniknąć zakłóceń mogących wpływać na dokładność odczytów. Takie procedury mogą być kluczowe dla oceny stanu technicznego transformatora oraz jego efektywności energetycznej.

Pytanie 19

Grzałka jednofazowa o mocy 4 kW jest zasilana przewodem o długości 10 m i przekroju 1,5 mm2. W jaki sposób zmienią się straty mocy w przewodzie zasilającym, jeśli jego przekrój zostanie zwiększony do 2,5 mm2?

A. Spadną o 40%

B. Wzrosną o 100%

C. Spadną o 100%

D. Wzrosną o 40%

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź, że straty mocy w przewodzie zmniejszą się o 40%, jest prawidłowa z kilku powodów związanych z zasadami działania prądów elektrycznych i strat energii. Straty mocy w przewodach elektrycznych są związane z oporem przewodnika, który można obliczyć z wykorzystaniem wzoru: P = I²R, gdzie P to moc strat, I to natężenie prądu, a R to opór przewodu. Przy zwiększeniu przekroju przewodu z 1,5 mm2 do 2,5 mm2, opór przewodu maleje, co prowadzi do zmniejszenia strat mocy. W praktyce, stosowanie przewodów o większym przekroju jest zalecane w celu minimalizacji strat energii, co jest zgodne z normami i zasadami efektywności energetycznej. Na przykład, w instalacjach przemysłowych oraz budowlanych, dobór odpowiednich przewodów elektrycznych wpływa na bezpieczeństwo, efektywność operacyjną oraz oszczędności w kosztach energii. To podejście jest zgodne z dobrymi praktykami branżowymi, które promują zwiększenie efektywności energetycznej, a tym samym ograniczenie emisji CO2. Zmniejszenie strat mocy o 40% przy zastosowaniu przewodu o większym przekroju jest wymiernym zyskiem, który powinien być brany pod uwagę na etapie projektowania instalacji. Warto pamiętać, że zastosowanie odpowiednich przekrojów przewodów ma również wpływ na ich temperaturę roboczą, co poprawia bezpieczeństwo całego systemu.

Pytanie 20

W tabeli zamieszczono wyniki kontrolnych pomiarów rezystancji uzwojeń stojana silnika trójfazowego połączonych jak na przedstawionym schemacie. Przedstawione wyniki świadczą o

Rezystancja uzwojeń stojana między zaciskami	Wartość Ω
U1 – V1	15
V1 – W1	∞
W1 – U1	∞

A. zwarciu międzyzwojowym w uzwojeniu U1 – U2

B. zwarciu międzyzwojowym w uzwojeniu V1 – V2

C. przerwie w uzwojeniu V1 – V2

D. przerwie w uzwojeniu W1 – W2

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przerwa w uzwojeniu W1 – W2 została zidentyfikowana na podstawie wyników pomiarów rezystancji, które są kluczowe w diagnostyce silników elektrycznych. Wynik pomiaru rezonansowego dla uzwojenia U1 – V1 wynoszący 15 Ω wskazuje na prawidłowe połączenie oraz sprawność tego uzwojenia. Jednak rezystancja między zaciskami V1 – W1 oraz W1 – U1 wskazująca na nieskończoność (∞) jest jednoznacznym sygnałem, że w obwodzie występuje przerwa. W praktycznych zastosowaniach, takie pomiary pomagają w szybkiej diagnostyce i identyfikacji uszkodzeń, co jest zgodne z normami branżowymi, takimi jak IEC 60034 dotyczące silników elektrycznych. Zrozumienie tego procesu może być przydatne w utrzymaniu ruchu i optymalizacji pracy maszyn, co jest kluczowe dla zapewnienia ciągłości produkcji. Warto również zwrócić uwagę na regularne wykonywanie takich pomiarów w celu wczesnego wykrywania problemów i unikania poważniejszych awarii.

Pytanie 21

Jakie z wymienionych powodów wpływa na zmniejszenie prędkości obrotowej trójfazowego silnika klatkowego w trakcie jego pracy?

A. Wzrost wartości napięcia zasilającego.

B. Zmniejszenie obciążenia silnika.

C. Zwarcie pierścieni ślizgowych.

D. Przerwa w zasilaniu jednej z faz.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Przerwa w zasilaniu jednej fazy w trójfazowym silniku klatkowym prowadzi do poważnych zaburzeń w jego pracy. Silniki te są zaprojektowane do pracy w układzie trójfazowym, co oznacza, że każda faza zasilania przyczynia się do generowania pola magnetycznego o określonym kącie fazowym. Gdy jedna z faz zostaje odcięta, silnik zaczyna działać na zasadzie silnika jednofazowego, co prowadzi do spadku momentu obrotowego i prędkości obrotowej. W praktyce może to doprowadzić do przegrzania silnika, a w konsekwencji do uszkodzenia uzwojeń. Przykładem zastosowania tej wiedzy jest konieczność monitorowania jakości zasilania w zakładach przemysłowych, gdzie stosuje się urządzenia pomiarowe do identyfikacji przerw w zasilaniu, co pozwala zapobiegać awariom i minimalizować przestoje. W branży elektromaszynowej stosowanie rozwiązań takich jak zabezpieczenia przed przeciążeniem i monitorowanie fazy jest standardem, który wspiera efektywność operacyjną i bezpieczeństwo urządzeń.

Pytanie 22

Podczas oględzin instalacji elektrycznej w budynku jednorodzinnym stwierdzono obluzowanie się zacisku Z na głównej szynie uziemiającej budynku. Nieusunięcie tej usterki może być przyczyną

A. wzrostu rezystancji uziemienia ochronnego.

B. wzrostu rezystancji przewodu uziemiającego.

C. zmniejszenia się rezystancji uziemienia ochronnego.

D. zmniejszenia się rezystancji uziomu.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Obluzowanie zacisku Z na głównej szynie uziemiającej jest problemem, który może prowadzić do zwiększenia rezystancji uziemienia ochronnego. W kontekście bezpieczeństwa instalacji elektrycznych, rezystancja uziemienia ochronnego powinna być jak najniższa, aby skutecznie odprowadzać prądy zwarciowe do ziemi. Poza tym, zgodnie z normami PN-IEC 60364-5-54, dobrze uziemiona instalacja jest kluczowa dla zapobiegania porażeniom elektrycznym. Gdy zacisk jest luźny, kontakt elektryczny jest gorszy, co prowadzi do zwiększenia oporu elektrycznego, a tym samym do wzrostu rezystancji uziemienia. To zjawisko może być szczególnie niebezpieczne w sytuacji wystąpienia awarii, kiedy prąd zwarciowy nie przepłynie efektywnie do ziemi, co może skutkować uszkodzeniem urządzeń oraz zagrożeniem dla zdrowia użytkowników. W praktyce, regularne przeglądy i konserwacja instalacji elektrycznych są niezbędne, aby zapewnić ich prawidłowe działanie oraz bezpieczeństwo użytkowników.

Pytanie 23

Jaka jest rola bocznika rezystancyjnego stosowanego przy wykonywaniu pomiaru?

A. Umożliwia zdalny pomiar energii elektrycznej.

B. Pozwala zmierzyć upływ prądu przez izolację.

C. Rozszerza zakres pomiarowy woltomierza.

D. Rozszerza zakres pomiarowy amperomierza.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź dobrze trafia w praktyczną rolę bocznika rezystancyjnego: taki bocznik służy do rozszerzania zakresu pomiarowego amperomierza. W uproszczeniu działa to tak, że większość mierzonego prądu płynie przez bocznik (czyli rezystor o bardzo małej, znanej rezystancji), a przez właściwy mechanizm pomiarowy amperomierza płynie tylko niewielka część prądu, bezpieczna dla jego ustroju pomiarowego. Dzięki temu można mierzyć znacznie większe prądy, niż wytrzymałby sam miernik. Z punktu widzenia teorii obwodów, bocznik jest połączony równolegle z ustrojem pomiarowym, a jego wartość dobiera się tak, aby przy maksymalnym prądzie miernika na boczniku odkładał się ten sam spadek napięcia co na ustroju. W praktyce stosuje się boczniki np. w pomiarach prądów kilkudziesięcio- czy kilkusetamperowych w rozdzielnicach, w zasilaczach dużej mocy, w instalacjach fotowoltaicznych czy w diagnostyce akumulatorów trakcyjnych. Często bocznik jest montowany bezpośrednio w torze prądowym, a amperomierz podłączony jest cienkimi przewodami do zacisków bocznika i mierzy jedynie spadek napięcia na nim, przeliczany fabrycznie na wartość prądu. To rozwiązanie jest zgodne z dobrą praktyką pomiarową – chroni przyrząd przed przeciążeniem, zmniejsza nagrzewanie ustroju pomiarowego i poprawia bezpieczeństwo obsługi. W normach dotyczących przyrządów pomiarowych i instalacji (np. PN-EN dotyczące przyrządów analogowych i cyfrowych) wyraźnie wskazuje się na konieczność stosowania odpowiednio dobranych boczników przy pomiarach dużych prądów. Moim zdaniem warto zapamiętać prostą zasadę: bocznik = duży prąd, mały spadek napięcia, większy zakres amperomierza.

Pytanie 24

Który z wymienionych przetworników należy zastosować do pomiaru momentu obrotowego działającego na wał napędowy silnika elektrycznego?

A. Halotron.

B. Pozystor.

C. Piezorezystor.

D. Tensometr.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowo – do pomiaru momentu obrotowego na wale napędowym silnika elektrycznego stosuje się tensometr. Tensometr nie mierzy momentu bezpośrednio, tylko bardzo małe odkształcenia (rozciąganie/ściskanie) materiału wału, które powstają, gdy działa na niego moment skręcający. Zmiana odkształcenia powoduje zmianę rezystancji tensometru, a z tego – po przeliczeniu w mostku pomiarowym – wyznacza się wartość momentu. W praktyce przemysłowej na wale montuje się tzw. czujniki tensometryczne momentu, często w gotowej obudowie, z wyprowadzonym sygnałem 4–20 mA lub 0–10 V. Takie rozwiązania spotyka się np. przy silnikach napędzających przenośniki taśmowe, mieszadła, pompy śrubowe czy w liniach technologicznych, gdzie trzeba kontrolować obciążenie silnika i zabezpieczać go przed przeciążeniem. Moim zdaniem to jedno z ważniejszych zagadnień przy diagnostyce napędów – pomiar momentu pozwala ocenić, czy maszyna pracuje w swoim nominalnym zakresie, czy np. gdzieś jest zatarcie lub nadmierne obciążenie. Z punktu widzenia dobrych praktyk zawsze dąży się do pomiaru jak najbliżej miejsca powstawania zjawiska, czyli właśnie na wale, a nie tylko przez pośrednie obserwacje prądu silnika. Tensometry (najczęściej foliowe) wkleja się na powierzchni wału pod określonym kątem, a sygnał prowadzi się przez pierścienie ślizgowe albo drogą bezprzewodową. W nowocześniejszych rozwiązaniach stosuje się gotowe, skalibrowane przetworniki momentu z wbudowaną elektroniką, które są zgodne z typowymi standardami sygnałów przemysłowych i łatwo je podłączyć do PLC, rejestratorów czy systemów SCADA. Właśnie dlatego tensometr, zastosowany w odpowiedniej konfiguracji, jest standardowym i zalecanym przetwornikiem do pomiaru momentu obrotowego wału silnika.

Pytanie 25

W jakim układzie sieciowym przewód oznaczony symbolem pokazanym na rysunku pełni jednocześnie funkcje przewodu neutralnego i ochronnego?

A. TN-S

B. TN-C

C. IT

D. TT

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
W układzie TN-C, przewód neutralny (N) i przewód ochronny (PE) są połączone w jeden wspólny przewód, nazywany przewodem PEN. Taki układ ma na celu uproszczenie instalacji elektrycznych oraz zwiększenie bezpieczeństwa użytkowania. Przewód PEN pełni jednocześnie funkcję przewodu neutralnego, który zamyka obwód prądowy, oraz funkcję ochronną, która zabezpiecza przed porażeniem elektrycznym. Przewód PEN jest szczególnie stosowany w systemach zasilania, gdzie występuje duża ilość odbiorników energii, takich jak w budynkach mieszkalnych czy przemysłowych. W polskich normach i przepisach dotyczących instalacji elektrycznych, zastosowanie układu TN-C jest zgodne z zasadami dobrych praktyk, co wpływa na niezawodność systemu. Kluczowe jest również zapewnienie odpowiednich zabezpieczeń, takich jak wyłączniki różnicowoprądowe, które wspierają bezpieczeństwo użytkowników. Warto również pamiętać, że w przypadku uszkodzenia izolacji przewodu PEN, można wystąpić ryzyko porażenia prądem, dlatego tak ważne jest jego regularne sprawdzanie oraz stosowanie odpowiednich zabezpieczeń.

Pytanie 26

Jak, w przybliżeniu, zmieni się moc wydobywana przez grzejnik elektryczny, jeśli jego spiralę grzejną skróci się o połowę, a napięcie zasilania pozostanie niezmienione?

A. Zmniejszy się czterokrotnie

B. Zwiększy się dwukrotnie

C. Zmniejszy się dwukrotnie

D. Zwiększy się czterokrotnie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź jest prawidłowa, ponieważ moc wydzielana przez grzejnik elektryczny jest proporcjonalna do kwadratu napięcia zasilania i odwrotnie proporcjonalna do długości spirali grzejnej. Kiedy skracamy spiralę grzejną o połowę, jej rezystancja maleje, co powoduje, że prąd płynący przez nią wzrasta, przy niezmienionym napięciu. Zgodnie z prawem Ohma, moc P można wyrazić jako P = U²/R, gdzie U to napięcie, a R to rezystancja. Skrócenie spirali grzejnika o połowę wpływa na zmniejszenie rezystancji o połowę, co z kolei powoduje, że moc wydzielana przez grzejnik wzrasta dwukrotnie. Przykładowo, w zastosowaniach przemysłowych, gdy grzejniki są wykorzystywane do podgrzewania cieczy, zwiększenie mocy o 100% może znacząco wpłynąć na efektywność procesu grzewczego, co jest zgodne z zasadami optymalizacji energetycznej.

Pytanie 27

Która z poniższych czynnościnie jest częścią prób odbiorczych w instalacjach elektrycznych?

A. Pomiar rezystancji ścian i podłóg

B. Pomiar mocy, którą pobiera obwód odbiorczy

C. Weryfikacja ochrony uzupełniającej

D. Weryfikacja kolejności faz

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pomiar mocy pobieranej przez obwód odbiorczy nie wchodzi w zakres prób odbiorczych, ponieważ odnosi się on do rzeczywistego zużycia energii, a nie do analizy parametrów technicznych instalacji elektrycznej. Odbiór instalacji elektrycznych koncentruje się na weryfikacji bezpieczeństwa i zgodności z normami. Pomiar rezystancji podłóg i ścian, sprawdzenie ochrony uzupełniającej oraz kontrola kolejności faz są kluczowymi elementami oceny instalacji elektrycznych. Pomiar rezystancji podłóg i ścian pozwala upewnić się, że instalacja spełnia wymagania dotyczące ochrony przed porażeniem elektrycznym, co jest zgodne z normami PN-EN 61140. Weryfikacja ochrony uzupełniającej zapewnia, że systemy bezpieczeństwa są skuteczne, a sprawdzenie kolejności faz jest istotne dla prawidłowego działania silników elektrycznych. Te działania mają na celu zabezpieczenie użytkowników przed ryzykiem, a także zapewnienie stabilnego funkcjonowania instalacji.

Pytanie 28

Które z poniższych rozwiązań gwarantuje podstawową ochronę przed porażeniem w grzejniku elektrycznym działającym w systemie TN-S?

A. Izolacja robocza

B. Zastosowanie wyłącznika instalacyjnego nadprądowego w obwodzie zasilania

C. Podłączenie obudowy do uziemienia ochronnego

D. Zastosowanie wyłącznika różnicowoprądowego w obwodzie zasilania

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Izolacja robocza jest kluczowym elementem zapewniającym podstawową ochronę przeciwporażeniową w urządzeniach elektrycznych, takich jak grzejniki elektryczne, pracujące w sieci TN-S. W tym systemie zasilania, który charakteryzuje się oddzieleniem przewodu neutralnego od przewodu ochronnego, odpowiednie zastosowanie izolacji roboczej ma na celu minimalizowanie ryzyka porażenia prądem w przypadku uszkodzenia urządzenia. Izolacja robocza to warstwa materiału izolacyjnego, która otacza przewody elektryczne i zapobiega ich kontaktowi z elementami metalowymi urządzenia, a tym samym z użytkownikiem. Przykładem praktycznego zastosowania izolacji roboczej jest użycie wysokiej jakości materiałów takich jak PVC lub guma, które są odporne na wysokie temperatury i działanie chemikaliów. Standardy takie jak IEC 60364 oraz normy krajowe dotyczące instalacji elektrycznych wskazują na konieczność stosowania izolacji roboczej, aby zapewnić bezpieczeństwo użytkowników. W praktyce, każdy grzejnik elektryczny powinien być zaprojektowany tak, aby spełniał wymagania dotyczące izolacji, co znacznie redukuje ryzyko wypadków związanych z porażeniem prądem.

Pytanie 29

Które z wymienionych czynności przy instalacjach elektrycznych do 1 kV wymagają wydania polecenia?

A. Okresowe, określone w planie przeglądów.

B. Związane z ratowaniem urządzeń przed zniszczeniem.

C. Codzienne, określone w instrukcji eksploatacji.

D. Związane z ratowaniem zdrowia i życia ludzkiego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawnie wskazana odpowiedź odnosi się do bardzo konkretnego wymagania eksploatacyjnego: przy instalacjach elektrycznych do 1 kV polecenia pisemne (albo formalnie udzielone polecenia ustne zgodnie z procedurą zakładową) dotyczą przede wszystkim prac okresowych, zaplanowanych w harmonogramie przeglądów i konserwacji. Chodzi o roboty, które nie są rutynową, codzienną obsługą, tylko ingerują w stan instalacji – np. przeglądy rozdzielnic, sprawdzanie połączeń śrubowych, czyszczenie torów prądowych, wymiana zabezpieczeń, próby funkcjonalne urządzeń zabezpieczeniowych. Tego typu czynności powinny być objęte planem przeglądów, a każde wykonanie takiego przeglądu powinno mieć podstawę w postaci polecenia, najlepiej na piśmie. Wynika to zarówno z zasad BHP, jak i z ogólnych wymagań wynikających z przepisów eksploatacji urządzeń energetycznych (w praktyce zakłady opierają się na rozporządzeniach dotyczących eksploatacji urządzeń, instalacji i sieci oraz na instrukcjach organizacji bezpiecznej pracy). Dobrą praktyką jest, żeby takie polecenie precyzowało zakres prac, miejsce, czas, skład zespołu, środki ochrony indywidualnej, sposób wyłączenia i zabezpieczenia obwodów, a także sposób sprawdzenia braku napięcia i uziemienia. W realnych warunkach zakładowych wygląda to tak, że np. raz do roku wykonuje się przegląd instalacji oświetleniowej w hali produkcyjnej: kierownik wydaje polecenie, wyznacza osobę odpowiedzialną, a ekipa pracuje według tego dokumentu, ma jasno określone, co może robić, a czego nie. Moim zdaniem bez takiego sformalizowania szybko robi się bałagan, trudno potem udowodnić, kto co zrobił, kiedy i na jakich warunkach. Dodatkowo polecenia przy pracach okresowych pozwalają prześledzić historię eksploatacji instalacji, co jest bardzo przydatne przy awariach, audytach albo odbiorach UDT czy wewnętrznych kontrolach BHP. To wszystko razem powoduje, że właśnie prace okresowe, ujęte w planie przeglądów, wymagają formalnego wydania polecenia i są podstawowym elementem bezpiecznej eksploatacji instalacji do 1 kV.

Pytanie 30

Które z wymienionych czynności nie należą do zadań eksploatacyjnych pracowników obsługujących urządzenia elektryczne?

A. Uruchamianie i zatrzymywanie urządzeń.

B. Nadzorowanie urządzeń w czasie pracy.

C. Dokonywanie oględzin wymagających demontażu.

D. Wykonywanie przeglądów niewymagających demontażu.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowo wskazana odpowiedź to „dokonywanie oględzin wymagających demontażu”, bo taka czynność wykracza poza typowe, podstawowe zadania eksploatacyjne zwykłego pracownika obsługującego urządzenia elektryczne. Standardowa obsługa to głównie nadzorowanie pracy urządzeń, reagowanie na sygnały alarmowe, bezpieczne uruchamianie i zatrzymywanie oraz proste przeglądy wizualne bez rozbierania osłon czy obudów. Zgodnie z praktyką zakładową i wymaganiami BHP (np. wynikającymi z instrukcji eksploatacji, przepisów SEP czy ogólnych zasad prac przy urządzeniach pod napięciem), wszelkie czynności wymagające demontażu elementów konstrukcyjnych, zdejmowania osłon, ingerencji w część czynną urządzenia traktuje się już jako prace konserwacyjne, remontowe albo specjalistyczne. Takie prace powinny wykonywać osoby z wyższymi kwalifikacjami, odpowiednimi uprawnieniami eksploatacyjnymi i często z uprawnieniami do prac pod napięciem lub przy wyłączonym, zabezpieczonym urządzeniu. W praktyce wygląda to tak, że operator silnika czy rozdzielnicy kontroluje wskazania przyrządów, nasłuchuje nietypowych dźwięków, sprawdza temperaturę obudowy, kontroluje lampki sygnalizacyjne, ale nie rozbiera urządzenia, żeby zajrzeć do środka. Oględziny z demontażem obudów, zacisków, szyn prądowych to już zadanie dla ekipy utrzymania ruchu, elektryków serwisowych lub działu remontowego. Moim zdaniem to bardzo sensowny podział: minimalizuje ryzyko porażenia, zwarcia, uszkodzenia sprzętu i sprawia, że za bardziej ryzykowne czynności odpowiadają osoby faktycznie do tego przeszkolone i wyposażone w odpowiednie środki ochrony indywidualnej i procedury odłączenia, uziemienia i sprawdzenia braku napięcia.

Pytanie 31

Podczas inspekcji silnika indukcyjnego klatkowego o mocy 11 kW, który działa bez obciążenia, można usłyszeć głośne stuki dochodzące z wnętrza urządzenia. Jaką przyczynę tej usterki można uznać za najbardziej prawdopodobną?

A. Zanik napięcia w jednej z faz

B. Zużyte łożyska kulkowe na wale silnika

C. Niestabilne przymocowanie silnika do podłoża

D. Zbyt wysoka temperatura urządzenia

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zużyte łożyska kulkowe w silniku to często powód, dla którego zaczyna on głośno stukać. Kiedy silnik pracuje bez obciążenia, wirnik kręci się szybko, co zwiększa napięcie na łożyskach. Z czasem te łożyska się zużywają, co prowadzi do luzów, a to z kolei skutkuje nieprzyjemnymi wibracjami i hałasami. Warto pamiętać, że jeśli łożyska są uszkodzone, ich wymiana to coś, co trzeba zrobić jak najszybciej, żeby nie narobić jeszcze większych szkód, jak na przykład uszkodzenie wirnika czy wału silnika. Regularne sprawdzanie stanu łożysk, a także dbanie o odpowiednie smarowanie, to kluczowe sprawy, o których nie można zapominać. Gdy usłyszysz głośne stukanie, zrób dokładną inspekcję łożysk. To zgodne z zasadami dobrego utrzymania urządzeń. Można też pomyśleć o czujnikach wibracji, które mogą pomóc w wychwyceniu problemów zanim będzie za późno.

Pytanie 32

Jakie styczniki z podanych kategorii powinny być użyte podczas modernizacji szafy sterowniczej z szyną TH 35, zasilającej urządzenie napędzane silnikami indukcyjnymi klatkowym?

A. DC-4

B. DC-2

C. AC-3

D. AC-1

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór stycznika AC-3 do sterowania silnikami indukcyjnymi klatkowym jest uzasadniony jego specyfiką oraz przeznaczeniem. Klasyfikacja AC-3 jest dedykowana do zastosowań związanych z silnikami asynchronicznymi, w szczególności w momentach ich rozruchu, co wiąże się z dużymi prądami rozruchowymi. Styki AC-3 są zaprojektowane do pracy z prądami roboczymi, a ich konstrukcja pozwala na skuteczne rozłączanie i załączanie obwodów z silnikami, co jest kluczowe w kontekście wydajności energetycznej i bezpieczeństwa systemu. Przykładem zastosowania AC-3 może być szafa sterownicza w zakładzie przemysłowym, gdzie stycznik ten obsługuje silnik napędzający taśmociąg. Zgodnie z normami IEC 60947-4-1, styczniki klasy AC-3 są także przystosowane do pracy z dużymi cyklami załączania, co czyni je odpowiednimi w aplikacjach o dużym obciążeniu. Wybór ten jest zgodny z najlepszymi praktykami branżowymi, zapewniając nie tylko efektywność, ale i długowieczność komponentów w zautomatyzowanych systemach.

Pytanie 33

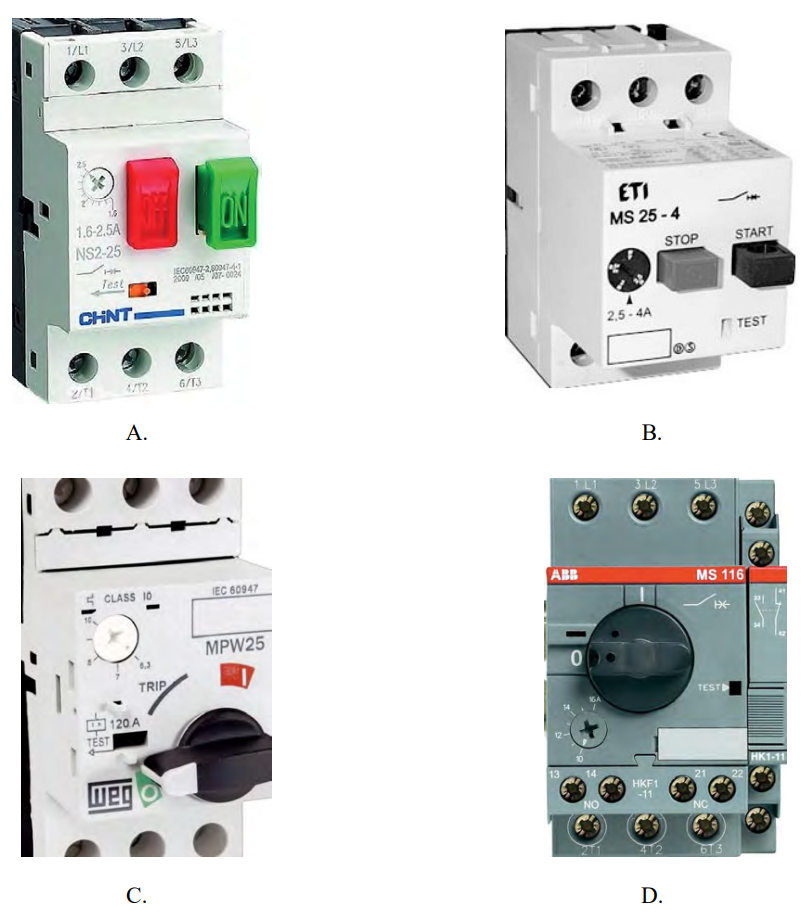

Którym z przedstawionych na rysunkach wyłączników silnikowych należy zastąpić uszkodzony w układzie zasilania trójfazowego silnika klatkowego o znamionowym prądzie 2,4 A?

A. A.

B. C.

C. D.

D. B.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik silnikowy dobrany do znamionowego prądu silnika jest kluczowym elementem zapewniającym bezpieczeństwo oraz efektywność pracy urządzenia. W przypadku silnika klatkowego o prądzie znamionowym 2,4 A, odpowiednim wyborem jest wyłącznik z rysunku B, który ma zakres regulacji prądu od 2,5 A do 4 A. Taki dobór jest zgodny z zasadą, że wyłącznik musi mieć wartość znamionową wyższą od prądu roboczego silnika, aby zapewnić jego prawidłowe działanie bez ryzyka zadziałania wyłącznika przy normalnych warunkach pracy. W praktyce oznacza to, że wyłącznik nie powinien być zbyt mały, ponieważ mogłoby to prowadzić do częstego zadziałania w sytuacjach, kiedy silnik przy rozruchu generuje chwilowe skoki prądu. Zastosowanie wyłącznika z rysunku B zapewnia również zgodność z normą PN-EN 60947-4-1, która określa wymagania dla urządzeń rozdzielczych i kontrolnych dla silników. Prawidłowy dobór urządzeń zabezpieczających jest niezbędny do uniknięcia uszkodzeń i nieefektywności w pracy maszyn. Dodając do tego, wyłączniki silnikowe są także elementem, który powinien być regularnie kontrolowany w aspekcie jego funkcjonalności i zgodności z parametrami aplikacji.

Pytanie 34

Który z układów pomiarowych przedstawionych na rysunkach należy zastosować w celu wyznaczenia rezystancji izolacji pomiędzy uzwojeniami silnika?

A. B.

B. C.

C. D.

D. A.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rysunek C. pokazuje naprawdę fajny układ pomiarowy, który idealnie nadaje się do sprawdzania rezystancji izolacji między uzwojeniami silnika. Używa się tam megomierza, który w sumie jest takim standardowym sprzętem do pomiarów wysokich wartości rezystancji. W praktyce działanie megomierza polega na tym, że przykładamy wysokie napięcie do izolacji, dzięki czemu możemy zmierzyć prąd upływu. Z tego, co pamiętam, normy IEC 61010 i IEC 61557 mówią, że pomiar rezystancji izolacji powinien odbywać się przy napięciach od 250V do 1000V, w zależności od tego, jakie urządzenie badamy. Idealnie, rezystancja izolacji powinna być przynajmniej na poziomie 1 MΩ, a dla urządzeń pracujących przy wyższych napięciach, to wartość często jest jeszcze większa. Regularne sprawdzanie tej rezystancji jest bardzo ważne, bo pomaga utrzymać sprzęt w dobrej kondycji i uniknąć różnych awarii, które mogą być niebezpieczne. Dlatego za każdym razem, gdy mierzysz rezystancję izolacji, pamiętaj, żeby używać odpowiednich narzędzi, jak megomierz. To naprawdę ma duże znaczenie w elektrotechnice i zgadza się z obowiązującymi normami.

Pytanie 35

Zgodnie z aktualnymi regulacjami, czas pomiędzy następnymi kontrolami skuteczności ochrony przed porażeniem prądem dla instalacji elektrycznych w pomieszczeniach z wyziewami żrącymi, w strefach zagrożonych wybuchem oraz na terenie otwartym nie może przekraczać

A. jeden rok

B. pół roku

C. pięć lat

D. dwa lata

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "jeden rok" jest poprawna, ponieważ zgodnie z obowiązującymi przepisami, w tym normami IEC 60364 oraz krajowymi regulacjami, instalacje elektryczne w pomieszczeniach narażonych na działanie substancji żrących, zagrożone wybuchem czy na otwartej przestrzeni powinny być regularnie kontrolowane. Przepisy te mają na celu zapewnienie bezpieczeństwa użytkowników oraz ochrony przed ewentualnymi awariami, które mogą prowadzić do poważnych konsekwencji, w tym pożarów lub wybuchów. Regularne kontrole co roku pozwalają na wczesne identyfikowanie potencjalnych problemów, takich jak korozja elementów instalacji, luźne połączenia czy inne usterki, które w takich warunkach mogą pojawić się szybciej niż w standardowych warunkach. Przykładem zastosowania tej regulacji może być przemysł chemiczny, gdzie substancje agresywne mogą wpływać na stan techniczny instalacji elektrycznych i w konsekwencji na bezpieczeństwo pracy. Dlatego przestrzeganie rocznego terminu kontroli jest kluczowe dla minimalizacji ryzyka i zapewnienia odpowiednich standardów pracy.

Pytanie 36

Jaki rodzaj wyłącznika nadprądowego powinno się użyć do ochrony kuchenki elektrycznej z trzema jednofazowymi grzałkami, których łączna moc wynosi 8,4 kW, zasilanych w fazach L1, L2, L3 w systemie trójfazowym o napięciu 230/400 V?

A. C10

B. B10

C. B16

D. C6

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź B16 jest poprawna, ponieważ przy obliczaniu wymaganego wyłącznika nadprądowego dla kuchenki elektrycznej należy uwzględnić ogólną moc grzałek oraz charakterystykę używanego wyłącznika. Kuchenka ma moc 8,4 kW, co przy napięciu 400 V daje maksymalny prąd wynoszący około 12 A. Jednakże, przy wyborze wyłącznika nadprądowego warto uwzględnić dodatkowy margines bezpieczeństwa oraz obciążenie rozruchowe, które może być wyższe. Wyłącznik B16, który ma prąd znamionowy 16 A, będzie w stanie zabezpieczyć urządzenie przed przeciążeniem i zwarciem, jednocześnie nie wyzwalając się w przypadku chwilowych wzrostów prądu. Zgodnie z normą PN-IEC 60947-2, dla tego typu aplikacji zaleca się dobór wyłączników zabezpieczających z odpowiednim marginesem, co czyni B16 odpowiednim rozwiązaniem. Przykładem praktycznym zastosowania wyłącznika B16 mogą być instalacje w kuchniach przemysłowych, gdzie urządzenia o dużej mocy są powszechne i wymagają odpowiedniego zabezpieczenia.

Pytanie 37

Jakie urządzenia są najmniej podatne na obecność wyższych harmonicznych w napięciu oraz prądzie zasilającym?

A. Piece grzewcze

B. Lampy wyładowcze

C. Transformatory

D. Silniki indukcyjne

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Piece grzewcze to takie urządzenia, które radzą sobie całkiem dobrze nawet z wyższymi harmonicznymi napięcia i prądów. W przeciwieństwie do silników indukcyjnych czy transformatorów, które mogą mieć z tym poważne problemy, piece grzewcze zamieniają energię elektryczną w ciepło. To oznacza, że ich działanie nie zależy od kształtu fali zasilającej, więc są dość odporne na różne zniekształcenia. Jeśli chodzi o standardy, jak IEC 61000, które dotyczą odporności na zakłócenia elektromagnetyczne, to piece grzewcze mogą dobrze działać nawet w trudnych warunkach z dużymi zniekształceniami harmonicznymi. W przemyśle piece grzewcze, na przykład elektryczne piekarniki w piekarni czy systemy ogrzewania, mogą pracować stabilnie i efektywnie, co sprawia, że są popularnym wyborem tam, gdzie jakość zasilania może nastręczać problemów.

Pytanie 38

Jaką minimalną wartość rezystancji powinna mieć podłoga i ściany w izolowanym miejscu pracy z urządzeniami pracującymi na napięciu 400 V, aby zapewnić efektywną ochronę przeciwporażeniową przed dotykiem pośrednim?

A. 50kΩ

B. 75kΩ

C. 25kΩ

D. 10kΩ

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rezystancja ścian i podłogi w izolowanym stanowisku pracy z urządzeniami o napięciu 400 V powinna wynosić co najmniej 50 kΩ, aby zapewnić skuteczną ochronę przed dotykiem pośrednim. Wysoka wartość rezystancji jest kluczowa, ponieważ zmniejsza ryzyko przepływu prądu przez ciało człowieka w przypadku awarii izolacji. Zgodnie z normami IEC 60364 oraz PN-EN 61140, minimalna rezystancja ochronna dla urządzeń elektrycznych w takich warunkach powinna wynosić 50 kΩ. W praktyce, stosowanie takiej wartości rezystancji wpływa na zwiększenie bezpieczeństwa operatorów, zwłaszcza w środowiskach przemysłowych, gdzie ryzyko porażenia prądem jest wyższe. Przykładem może być zakład produkcyjny, w którym regularnie stosuje się urządzenia do pomiarów rezystancji w celu zapewnienia, że izolacja jest odpowiednia i nie zagraża pracownikom. Dobre praktyki obejmują także okresowe przeglądy instalacji elektrycznych oraz testowanie zabezpieczeń, co dodatkowo minimalizuje ryzyko awarii.

Pytanie 39

Która z wymienionych prac modernizacyjnych w instalacji elektrycznej niskiego napięcia wymaga zastosowania maszyny przedstawionej na ilustracji?

A. Przebudowa przyłącza napowietrznego.

B. Wykonanie instalacji elektrycznej natynkowej.

C. Rozbudowa instalacji elektrycznej podłogowej.

D. Wymiana przyłącza ziemnego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wymiana przyłącza ziemnego to zadanie, które wymaga precyzyjnych i głębokich wykopów, aby móc prawidłowo zainstalować nowe kable elektryczne. Maszyna przedstawiona na ilustracji, czyli koparka łańcuchowa, jest idealnym narzędziem do tego celu, ponieważ umożliwia wykopanie rowów o odpowiedniej głębokości i szerokości, co jest kluczowe dla zapewnienia bezpieczeństwa i funkcjonalności instalacji elektrycznej. Przykładowo, podczas wymiany przyłącza ziemnego, należy zachować szczególną ostrożność, aby unikać uszkodzenia istniejących instalacji podziemnych, takich jak rury wodociągowe czy gazowe. W standardach branżowych, takich jak PN-EN 50110, podkreśla się znaczenie dokładności i staranności w wykonywaniu takich prac, aby zminimalizować ryzyko awarii oraz zapewnić długotrwałość nowej instalacji. W praktyce, wykopy powinny być planowane z wyprzedzeniem, a teren powinien być odpowiednio oznakowany, co jest zgodne z dobrymi praktykami w dziedzinie bezpieczeństwa pracy i ochrony środowiska.

Pytanie 40

W instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S obwody gniazd zasilanych napięciem 230 V zabezpieczone są aparatami S301 B16. W trakcie pomiarów kontrolnych zmierzono impedancję pętli zwarcia tych obwodów i wyniki pomiarów zamieszczono w tabeli. Zakładając, że błąd miernika można pominąć, w którym obwodzie otrzymano negatywny wynik pomiaru?

Nazwa obwodu	Wartość impedancji pętli zwarcia, Ω
G1	2,55
G2	2,90
G3	2,66
G4	2,87

Dla zapewnienia ochrony przeciwporażeniowej musi być spełniony warunek:
$$ Z_s \cdot I_a \leq U_0 $$

A. G3

B. G1

C. G4

D. G2

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Obwód G2 został wskazany jako obwód z negatywnym wynikiem pomiaru impedancji pętli zwarcia, ponieważ zmierzona wartość wynosiła 2,90 Ω, co przekracza maksymalną dopuszczalną wartość 2,875 Ω dla instalacji zasilanych napięciem 230 V zabezpieczonych aparatami S301 B16 w systemie TN-S. Taki wynik pomiaru wskazuje na potencjalne problemy z bezpieczeństwem, ponieważ zbyt wysoka impedancja pętli zwarcia może prowadzić do niewystarczającego przepływu prądu w przypadku zwarcia, co z kolei zwiększa ryzyko uszkodzenia urządzeń oraz zagrożenia dla osób. W praktyce dla zapewnienia bezpieczeństwa, upewnij się, że pomiary impedancji pętli zwarcia są regularnie wykonywane, a ich wartości nie przekraczają ustalonych norm. W przypadku stwierdzenia nieprawidłowości należy przeprowadzić diagnostykę instalacji oraz ewentualnie dokonać jej modernizacji zgodnie z obowiązującymi normami PN-IEC 60364 oraz PN-HD 60364. Wiedza na temat pomiaru impedancji pętli zwarcia jest kluczowa dla każdego instalatora i elektryka, aby zapobiegać awariom i zapewnić bezpieczeństwo użytkowników.

Rozpocznij nowy egzamin

Powrót do strony głównej
