Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 17 grudnia 2025 13:23
Data zakończenia: 17 grudnia 2025 13:46

Egzamin zdany!

Wynik: 25/40 punktów (62,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W trakcie użytkowania urządzenia mechatronicznego pracownik doznał porażenia prądem, lecz po chwili odzyskał oddech. Co należy zrobić?

A. ustawić go w pozycji bocznej ustalonej

B. rozpocząć wykonywanie sztucznego oddychania i kontynuować przez około 30 minut

C. położyć go na plecach z uniesionymi nogami

D. przystąpić do pośredniego masażu serca

Ułożenie osoby w pozycji bocznej ustalonej (PBU) jest kluczowym działaniem w przypadku osób po porażeniu prądem, które odzyskały oddech. Ta pozycja ma na celu zapewnienie swobodnego przepływu powietrza oraz zapobiegnięcie zadławieniu się, co jest szczególnie ważne, gdy pacjent jest nieprzytomny lub osłabiony. W PBU pacjent leży na boku, co pozwala na swobodne wydostawanie się wydzielin z jamy ustnej i zapobiega aspiracji. Wytyczne dotyczące pierwszej pomocy, takie jak te zawarte w standardach Europejskiego Ruchu na Rzecz Bezpieczeństwa (ERS), podkreślają znaczenie stosowania PBU w przypadkach utraty przytomności. Przykładem zastosowania jest sytuacja, gdy osoba po porażeniu prądem odzyskuje świadomość, ale nie jest w stanie samodzielnie kontrolować swoich dróg oddechowych. W takich przypadkach, szybka reakcja i odpowiednie ułożenie mogą uratować życie, dlatego znajomość tego działania jest niezbędna dla każdego, kto może być świadkiem takiego zdarzenia.

Pytanie 2

Ile wynosi wartość natężenia prądu znamionowego toru głównego wyłącznika różnicowoprądowego przedstawionego na rysunku?

A. 63 A

B. 800 A

C. 30 mA

D. 400 V

Odpowiedź 63 A jest poprawna, ponieważ na zdjęciu wyłącznika różnicowoprądowego znajduje się oznaczenie "63 A IΔn 30mA". Oznaczenie to wskazuje, że natężenie prądu znamionowego toru głównego wynosi 63 A, co jest istotne dla prawidłowego doboru wyłączników w instalacjach elektrycznych. Wyłączniki różnicowoprądowe są kluczowe w ochronie przed porażeniem prądem elektrycznym oraz w zapobieganiu pożarom spowodowanym zwarciami. Stosując wyłącznik o odpowiednich parametrach znamionowych, zapewniamy bezpieczeństwo użytkowników oraz zgodność z normami i przepisami, takimi jak PN-EN 61008. W kontekście praktycznym, wyłączniki o natężeniu 63 A są często stosowane w dużych instalacjach przemysłowych oraz w budynkach mieszkalnych z większym zapotrzebowaniem na energię elektryczną. Zastosowanie wyłącznika o niewłaściwych parametrach może prowadzić do awarii systemu ochrony, co podnosi ryzyko wystąpienia awarii elektrycznej.

Pytanie 3

Do pracy związanej z lutowaniem elementów dyskretnych na płytce drukowanej powinno się założyć

A. obuwie ochronne z gumową podeszwą

B. fartuch ochronny

C. rękawice odporne na wysoką temperaturę

D. okulary ochronne

Zakładanie rękawic żaroodpornych, butów ochronnych na podeszwie gumowej lub okularów ochronnych, choć w niektórych sytuacjach ma swoje uzasadnienie, nie zapewnia kompleksowej ochrony, jaką oferuje fartuch ochronny. Rękawice żaroodporne są przeznaczone do ochrony rąk przed wysoką temperaturą, co w kontekście lutowania nie jest kluczowe, ponieważ lutowanie wiąże się z precyzyjną pracą narzędziami. Rękawice mogą ograniczać czucie i precyzję, co w przypadku lutowania elementów dyskretnych jest niezwykle istotne. Buty ochronne na podeszwie gumowej mogą chronić stopy przed upadkiem ciężkich przedmiotów, ale nie oferują ochrony odzieży, co czyni je niewystarczającymi w tej konkretnej sytuacji. Okulary ochronne są istotne w kontekście ochrony oczu, lecz nie chronią reszty ciała, co jest kluczowe w przypadku pracy z gorącymi materiałami. Kluczowym błędem w myśleniu jest pomijanie znaczenia kompleksowej ochrony odzieżowej, która powinna obejmować nie tylko konkretne części ciała, ale także całe ubranie, które minimalizuje ryzyko kontaktu z niebezpiecznymi substancjami. W kontekście standardów bezpieczeństwa, takie podejście do ochrony nie spełnia wymagań dotyczących odzieży roboczej określonych w normach BHP.

Pytanie 4

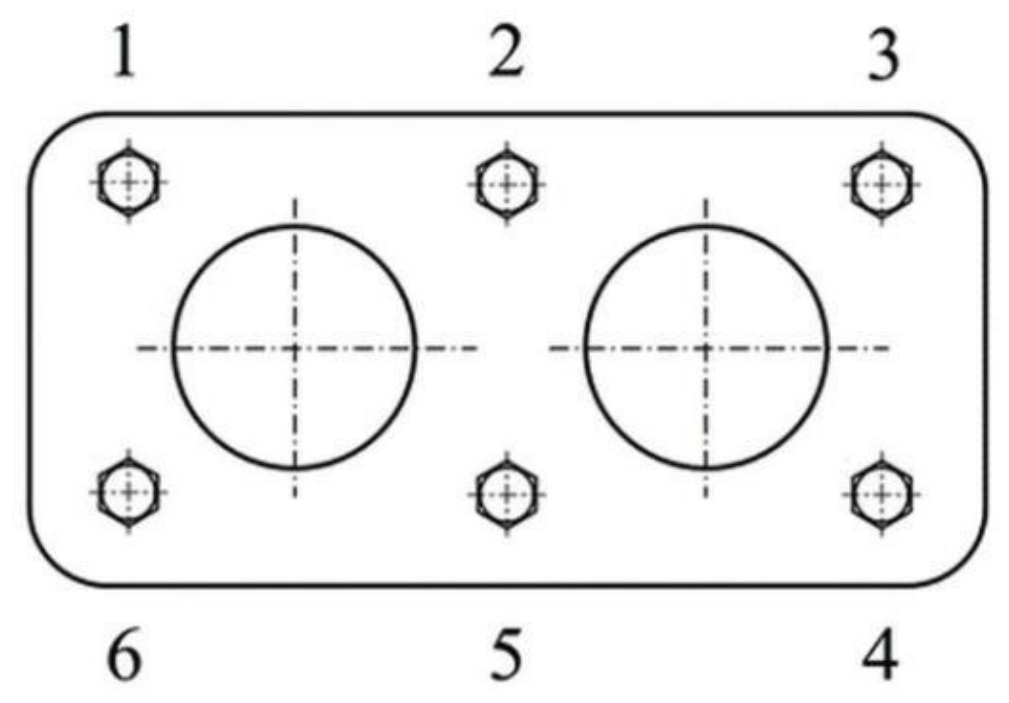

Określ prawidłową kolejność dokręcania śrub lub nakrętek części podzespołu, przedstawionego na rysunku.

A. 1, 6, 2, 3, 4, 5

B. 6, 2, 4, 3, 5, 1

C. 5, 1, 3, 4, 6, 2

D. 2, 5, 3, 6, 4, 1

Prawidłowa kolejność dokręcania śrub lub nakrętek w podzespole jest kluczowa dla zapewnienia równomiernego dociśnięcia części, co może zapobiec ich odkształceniu oraz zapewnić stabilność i bezpieczeństwo konstrukcji. W przypadku dokręcania elementów, takich jak bloki silników czy podzespoły mechaniczne, stosuje się zazwyczaj schemat krzyżowy, który polega na naprzemiennym dociąganiu śrub w różnych miejscach. W tym wypadku zaczynamy od śruby 2, następnie przechodzimy do przeciwległej śruby 5, co pozwala na zminimalizowanie naprężeń wewnętrznych. Kolejność 3, 6, 4, 1 uzupełnia proces, rozkładając siłę dociągu w sposób optymalny. Taka praktyka jest zgodna z zaleceniami inżynieryjnymi i standardami, które postulują, aby równomiernie rozłożyć siłę dociągu w celu zwiększenia żywotności i niezawodności podzespołów. Znajomość tych zasad jest niezbędna w pracach mechanicznych i montażowych, aby uniknąć problemów z uszczelnieniem, odkształceniem elementów czy ich awarią.

Pytanie 5

Nie wolno stosować gaśnicy do gaszenia pożaru sprzętu elektrycznego, który jest pod napięciem

A. halonowej

B. pianowej

C. śniegowej

D. proszkowej

Gaśnice pianowe są odpowiednie do gaszenia pożarów urządzeń elektrycznych pod napięciem, ponieważ stosują pianę, która tworzy warstwę izolacyjną, zmniejszając ryzyko przewodnictwa prądu. Wodna piana, będąca podstawą tych gaśnic, działa na zasadzie odcięcia dostępu tlenu oraz chłodzenia. W przypadku pożaru elektrycznego, najważniejsze jest, aby zminimalizować ryzyko porażenia prądem, co czyni gaśnice pianowe bezpieczniejszym wyborem niż inne typy gaśnic. Przykładem zastosowania gaśnicy pianowej może być pożar w serwerowni, gdzie niezbędne jest szybkie i skuteczne działanie. Warto również wspomnieć, że zgodnie z normami NFPA oraz standardami ochrony przeciwpożarowej, użycie gaśnic pianowych w takich sytuacjach jest zalecane jako najlepsza praktyka. Dodatkowo, gaśnice te są uniwersalne i mogą być używane do gaszenia innych rodzajów pożarów, takich jak pożary cieczy palnych, co czyni je wszechstronnym narzędziem w walce z ogniem.

Pytanie 6

Ciecze hydrauliczne o podwyższonej odporności na ogień, wykorzystywane w miejscach narażonych na wybuch, to ciecze oznaczone symbolami

A. HPG, HTG, HT

B. HFA, HFC, HFD

C. HLP, HFA, HTG

D. HV, HLP, HLPD

Odpowiedź HFA, HFC, HFD jest prawidłowa, ponieważ te oznaczenia odnoszą się do kategorii trudnopalnych cieczy hydraulicznych, które są stosowane w systemach hydraulicznych w warunkach, gdzie istnieje ryzyko eksplozji. Ciecze te charakteryzują się obniżoną palnością, co minimalizuje ryzyko pożaru i eksplozji. HFA to wodne emulsje olejów mineralnych, HFC to wodne roztwory syntetycznych środków smarujących, a HFD to oleje biologiczne lub syntetyczne, które również zawierają wodę. W praktyce, ich zastosowanie znajduje się w różnych branżach, takich jak przemysł chemiczny, rafinacja, czy energetyka, gdzie bezpieczeństwo operacji ma kluczowe znaczenie. Warto podkreślić, że korzystanie z tych ciecze hydraulicznych jest zgodne z normami bezpieczeństwa, takimi jak ISO 6743-4, które regulują klasyfikację i zastosowanie płynów hydraulicznych w kontekście ochrony przeciwpożarowej.

Pytanie 7

Podczas prac związanych z montażem mechatronicznych elementów konstrukcyjnych na znacznej wysokości, co należy założyć?

A. kask ochronny

B. maskę przeciwpyłową

C. buty ochronne

D. okulary ochronne

Kask ochronny jest kluczowym elementem wyposażenia ochronnego podczas prac na wysokości, zwłaszcza przy montażu mechatronicznych elementów konstrukcyjnych. Jego głównym zadaniem jest ochrona głowy przed urazami w przypadku upadku przedmiotów, co jest szczególnie istotne w środowiskach przemysłowych. Standardy takie jak PN-EN 397:2012 podkreślają konieczność stosowania kasków, które spełniają określone normy bezpieczeństwa. Przykładowo, w sytuacjach, gdzie mogą wystąpić spadające narzędzia lub materiały, kask może zapobiec poważnym obrażeniom lub nawet urazom śmiertelnym. Warto również zwrócić uwagę na dodatkowe funkcje kasków, takie jak możliwość montażu osłon twarzy czy słuchawek komunikacyjnych, co zwiększa komfort i bezpieczeństwo pracy. W kontekście mechatroniki, gdzie elementy są często ciężkie i wymagają precyzyjnego montażu, odpowiednia ochrona głowy staje się niezbędna.

Pytanie 8

Osoba pracująca z urządzeniami pneumatycznymi emitującymi głośny dźwięk jest narażona na

A. uszkodzenie skóry dłoni

B. zmiany w układzie kostnym

C. uszkodzenie narządu słuchu

D. porażenie prądem elektrycznym

Uszkodzenie narządu słuchu w wyniku narażenia na wysokie natężenie dźwięku w miejscu pracy jest poważnym zagrożeniem zdrowotnym, które można zminimalizować poprzez wdrożenie odpowiednich środków ochrony. Zgodnie z normami, takimi jak ISO 9612, ocena ryzyka hałasu powinna być regularnie przeprowadzana, a pracownicy powinni być informowani o potencjalnych zagrożeniach. Stosowanie ochronników słuchu, takich jak nauszniki lub wkładki, jest kluczowym elementem strategii redukcji ekspozycji na hałas. Przykładowo, pracownik obsługujący kompresory powietrzne, które generują dźwięk o poziomie przekraczającym 85 dB, powinien zawsze korzystać z odpowiedniego sprzętu ochronnego. Dodatkowo, regularne kontrole słuchu mogą pomóc w wczesnym wykryciu ewentualnych uszkodzeń, co jest zgodne z najlepszymi praktykami w zarządzaniu bezpieczeństwem pracy.

Pytanie 9

Jakiego rodzaju cieczy hydraulicznej powinno się użyć w urządzeniu hydrauliczny, które może być narażone na kontakt z otwartym ogniem?

A. HV - dla urządzeń funkcjonujących w zmiennych warunkach temperatury

B. HT - ester syntetyczny, najlepiej ulegający biodegradacji

C. HTG - produkowana na bazie olejów roślinnych, rozpuszczalna w wodzie

D. HFA - emulsja olejowo-wodna, mająca w składzie ponad 80 % wody

Odpowiedź HFA, czyli emulsja olejowo-wodna, zawierająca ponad 80% wody, jest prawidłowa w kontekście pracy urządzeń hydraulicznych w warunkach zagrożenia pożarowego. Tego rodzaju ciecz hydrauliczna charakteryzuje się znacznie wyższą odpornością na wysokie temperatury i działanie ognia, co jest kluczowe w miejscach, gdzie istnieje ryzyko kontaktu z otwartym płomieniem. W przypadku wycieku emulsji olejowo-wodnej, woda działa jako czynnik chłodzący, minimalizując ryzyko pożaru. Tego rodzaju cieczy hydrauliczne są szeroko stosowane w przemyśle, gdzie praca z substancjami łatwopalnymi jest powszechna, jak na przykład w rafineriach, piecach przemysłowych czy zakładach chemicznych. Zgodnie z normami, takimi jak NFPA (National Fire Protection Association), stosowanie cieczy o obniżonej palności, takich jak HFA, jest zalecane w środowiskach o wysokim ryzyku pożaru. Dodatkowo, emulsje olejowo-wodne są często używane w zastosowaniach, gdzie wymagane jest smarowanie oraz chłodzenie, co czyni je wszechstronnym rozwiązaniem w hydraulice przemysłowej.

Pytanie 10

Która z wymienionych właściwości komponentów systemów automatyki, stosowanych w liniach produkcyjnych, ma kluczowe znaczenie przy projektowaniu linii do konfekcjonowania rozcieńczalników do farb i lakierów?

A. Bezobsługowość

B. Niezawodność

C. Iskrobezpieczeństwo

D. Efektywność

Wydajność, niezawodność i bezobsługowość to istotne cechy w projektowaniu układów automatyki, ale ich znaczenie w kontekście konfekcjonowania łatwopalnych substancji chemicznych, jakimi są rozcieńczalniki do farb i lakierów, nie może przeważać nad kwestią iskrobezpieczeństwa. Wydajność może przyciągać uwagę jako znaczący wskaźnik efektywności produkcji, jednak w kontekście substancji niebezpiecznych, zbyt duża wydajność może prowadzić do zminimalizowania zabezpieczeń, co stwarza ryzyko. Niezawodność jest istotna dla zapewnienia ciągłości i stabilności produkcji, lecz w przypadku wystąpienia awarii w systemie bez odpowiednich zabezpieczeń przeciwiskrowych, skutki mogą być katastrofalne. Bezobsługowość, mimo że zwiększa wygodę użytkowania i zmniejsza konieczność interwencji ze strony operatorów, może prowadzić do sytuacji, w których nie podejmuje się wystarczających działań kontrolnych dla zapobiegania zagrożeniom. Najistotniejsze w tym przypadku jest zapewnienie podstawowego bezpieczeństwa, które nie jest możliwe bez uwzględnienia normiskrobezpieczeństwa, co powinno być priorytetem w każdym projekcie związanym z automatyzacją procesów przemysłowych w strefach ryzyka. Pomijając zagadnienia iskrobezpieczeństwa, projektant naraża nie tylko zdrowie pracowników, ale również generuje potencjalne straty finansowe związane z przerwami w produkcji oraz odpowiedzialnością prawną.

Pytanie 11

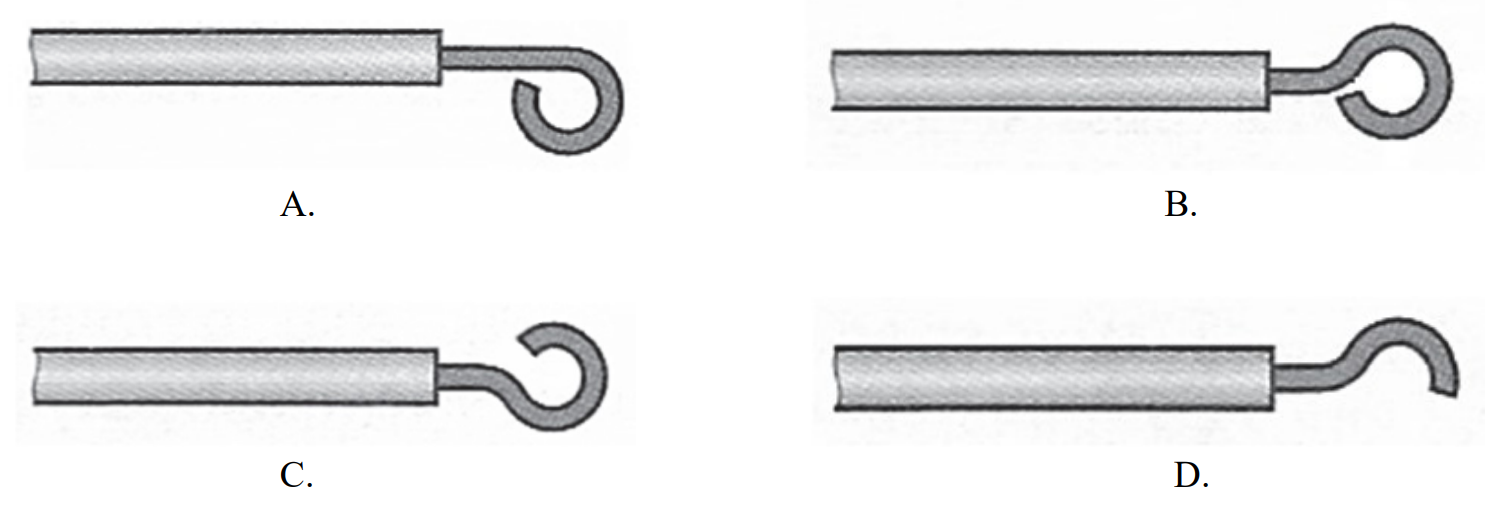

Które oczko, przygotowane do założenia na śrubę w tabliczce zaciskowej silnika, jest prawidłowo uformowane i wygięte we właściwym kierunku?

A. C.

B. D.

C. A.

D. B.

Wybór innej odpowiedzi niż B może prowadzić do poważnych konsekwencji w kontekście bezpieczeństwa i efektywności połączeń elektrycznych. Oczka, które nie są odpowiednio uformowane lub mają nieprawidłowe wygięcie, mogą prowadzić do osłabienia połączenia, co zwiększa ryzyko zwarcia elektrycznego lub awarii sprzętu. Często, niewłaściwe oczka mogą mieć otwarty koniec, co stwarza zagrożenie, że przewód nie będzie stabilnie zamocowany, co w praktyce może skutkować jego przypadkowym wysunięciem się z złącza. Te typowe błędy myślowe mogą wynikać z niepełnego zrozumienia zasad działania tabliczek zaciskowych oraz wymagań technicznych dotyczących montażu. Kluczowe jest, aby zrozumieć, że każdy element instalacji musi być odpowiednio dobrany do jego zastosowania, a nieprzestrzeganie tych zasad może prowadzić do uszkodzenia urządzeń oraz generować dodatkowe koszty naprawy. Takie zaniechania są także niezgodne z najlepszymi praktykami w dziedzinie elektrotechniki, które zalecają stosowanie jedynie komponentów spełniających normy branżowe i producentskie, takie jak IEC 60898 czy IEC 60947-1. Dlatego przed dokonaniem wyborów konstrukcyjnych w instalacjach elektrycznych warto zasięgnąć wiedzy i upewnić się, że każdy element jest właściwie dobrany i zamocowany, aby zapewnić długotrwałe i bezpieczne użytkowanie.

Pytanie 12

W sieci TN - C doszło do przerwania przewodu PEN. Jakie są tego konsekwencje?

A. spadkiem napięcia zasilającego do 0,5 UN

B. brakiem zasilania dla wszystkich odbiorników

C. pojawieniem się napięcia na obudowie urządzeń podłączonych do gniazda z bolcem ochronnym

D. przepaleniem bezpieczników w obwodzie

Nieprawidłowe odpowiedzi błędnie wskazują na skutki przerwania przewodu PEN. Przepalenie się bezpieczników w obwodzie nie jest bezpośrednim skutkiem przerwania tego przewodu, ponieważ bezpieczniki działają na zasadzie zabezpieczenia przed przeciążeniem lub zwarciem. W przypadku przerwania przewodu PEN, nie następuje natychmiastowe przeciążenie, które mogłoby prowadzić do przepalenia bezpieczników. Wskazanie braku napięcia zasilającego dla wszystkich odbiorników również jest błędne, ponieważ przerwanie przewodu PEN nie powoduje całkowitego wyłączenia zasilania, lecz może prowadzić do niebezpiecznych sytuacji, takich jak pojawienie się napięcia na obudowach. Spadek napięcia zasilającego do 0,5 UN również nie jest realistyczną konsekwencją. Tego rodzaju zjawisko nie jest standardowym efektem przerwania przewodu PEN, a spadki napięcia są bardziej związane z obciążeniem instalacji lub innymi problemami z siecią. W praktyce, należy pamiętać, że sieć TN-C wymaga szczególnej uwagi w kontekście ochrony przed porażeniem prądem, a kluczowym środkiem ochrony są wyłączniki różnicowoprądowe, które powinny być stosowane w takich systemach, aby zapewnić bezpieczeństwo użytkowników oraz minimalizować ryzyko wystąpienia napięcia na obudowach urządzeń.

Pytanie 13

W wyniku działania strumienia wysoko ciśnieniowego dwutlenku węgla na rękę pracownika doszło do odmrożenia drugiego stopnia (zaczerwienienie skóry i pojawienie się pęcherzy). Jakie działania należy podjąć, udzielając pierwszej pomocy?

A. należy zdjąć biżuterię z palców poszkodowanego, rozgrzać dłoń i nałożyć jałowy opatrunek

B. należy podać leki przeciwbólowe i przetransportować poszkodowanego do szpitala

C. należy polać dłoń wodą utlenioną oraz wykonać opatrunek

D. należy posmarować odmrożone miejsce tłustym kremem i przewieźć pracownika do domu

Odpowiedź, która nakazuje zdjęcie biżuterii z palców poszkodowanego, rozgrzanie dłoni oraz nałożenie jałowego opatrunku, jest zgodna z dobrą praktyką udzielania pierwszej pomocy w przypadku odmrożeń. Usunięcie biżuterii jest kluczowe, ponieważ obrzęk dłoni może spowodować ucisk na palce, co zwiększa ryzyko uszkodzenia tkanek. Rozgrzewanie dłoni powinno odbywać się w delikatny sposób, na przykład przez owinięcie jej w ciepłą chustę lub umieszczenie w ciepłej wodzie, co pomoże w stopniowym przywracaniu krążenia. Nałożenie jałowego opatrunku chroni ranę przed zakażeniem oraz utrzymuje odpowiednią wilgotność, co wspomaga proces gojenia. Warto również pamiętać, że podawanie leków przeciwbólowych może być korzystne, jednak w przypadku poważnych obrażeń najlepiej jest zapewnić szybki transport do placówki medycznej, gdzie pacjent otrzyma odpowiednią opiekę. Działania te są zgodne z wytycznymi organizacji zajmujących się pierwszą pomocą, takimi jak Czerwony Krzyż, które zalecają natychmiastowe i adekwatne działania w sytuacjach medycznych.

Pytanie 14

Co może się zdarzyć, gdy w trakcie montażu silnika trójfazowego nastąpi przerwanie przewodu ochronnego PE?

A. wzrostu temperatury silnika podczas pracy, co może prowadzić do zapalenia się silnika

B. awarii stojana silnika

C. przeciążenia instalacji elektrycznej, co może skutkować pożarem

D. pojawienia się napięcia na obudowie silnika, co grozi porażeniem prądem elektrycznym

Odpowiedź dotycząca pojawienia się napięcia na obudowie silnika oraz ryzyka porażenia prądem elektrycznym jest prawidłowa, ponieważ przewód ochronny PE (ochronny) ma kluczowe znaczenie w zapewnieniu bezpieczeństwa użytkowania urządzeń elektrycznych. W przypadku przerwania tego przewodu, obudowa silnika może znaleźć się pod napięciem, ponieważ nie będzie możliwości odprowadzenia prądów upływowych do ziemi. Taki stan stwarza zagrożenie dla osób pracujących w pobliżu, gdyż kontakt z obudową, która jest na potencjale elektrycznym, może prowadzić do porażenia prądem. W praktyce, aby zminimalizować ryzyko tego typu zdarzeń, zaleca się stosowanie systemów detekcji uszkodzeń izolacji oraz regularne przeglądy instalacji elektrycznej. Ponadto, zgodnie z normą PN-EN 61140, urządzenia powinny być wyposażone w odpowiednie zabezpieczenia, takie jak wyłączniki różnicowoprądowe, które mogą zareagować na niebezpieczne różnice napięcia i wyłączyć zasilanie w sytuacji awaryjnej.

Pytanie 15

Po przeprowadzeniu napraw w szafie sterowniczej numerycznej obrabiarki, pracownik doznał porażenia prądem. Jest nieprzytomny, lecz oddycha. W pierwszej kolejności, po odłączeniu go od źródła prądu, powinno się wykonać następujące kroki:

A. ułożyć poszkodowanego na noszach w wygodnej pozycji i przetransportować go do lekarza w celu oceny stanu zdrowia

B. ustawić poszkodowanego w stabilnej pozycji bocznej i wezwać pomoc medyczną

C. ustawić poszkodowanego na boku, zapewnić mu świeże powietrze i rozpocząć sztuczne oddychanie

D. wezwać pomoc medyczną, położyć poszkodowanego na plecach i rozpocząć sztuczne oddychanie

Wybór odpowiedzi, w której porażony zostaje położony na wznak oraz rozpoczyna się sztuczne oddychanie, jest niewłaściwy z kilku powodów. Przede wszystkim, osoba nieprzytomna, ale oddychająca, nie powinna być układana na plecach, ponieważ może to prowadzić do zablokowania dróg oddechowych i ryzyka aspiracji. W praktyce, każda osoba udzielająca pierwszej pomocy powinna znać zasadę, że pozycja na plecach jest zarezerwowana dla osób przytomnych, u których występują problemy z oddychaniem, ale które wymagają sztucznego oddychania. Ponadto, niezbędne jest wezwanie pomocy lekarskiej zanim rozpoczniemy jakiekolwiek działania, ponieważ profesjonalna pomoc jest kluczowa w przypadku urazów elektrycznych. W sytuacji porażenia prądem, czas reakcji jest kluczowy, a niewłaściwe ułożenie poszkodowanego może pogorszyć jego stan. W odpowiedziach, które sugerują transport na noszach lub zapewnienie dopływu powietrza bez wezwania pomocy, brakuje istotnych działań, które powinny być podjęte w pierwszej kolejności. Właściwe postępowanie zgodne z wytycznymi zawartymi w standardach BHP oraz pierwszej pomocy jest kluczowe dla zapewnienia bezpieczeństwa i zdrowia w miejscu pracy. Dlatego tak ważne jest, aby osoby z odpowiednim przeszkoleniem potrafiły odpowiednio ocenić sytuację i podjąć właściwe kroki w przypadku porażenia prądem.

Pytanie 16

W trakcie inspekcji efektywności systemu sterującego urządzeń transportujących elementy aluminiowe, w środowisku produkcyjnym o podwyższonym poziomie hałasu powinno się używać

A. ochronników słuchu

B. okularów ochronnych

C. rękawic dielektrycznych

D. kasku ochronnego

Ochronniki słuchu są kluczowym elementem ochrony osobistej w środowisku pracy, gdzie poziom hałasu przekracza dopuszczalne normy. W przypadku kontroli sprawności układu sterowania urządzenia transportującego kształtki aluminiowe, które mogą generować wysokie poziomy hałasu, zastosowanie ochronników słuchu jest niezbędne dla minimalizacji ryzyka uszkodzenia słuchu. Zgodnie z normami takimi jak PN-N-01307:2013, każdy pracownik narażony na hałas o poziomie przekraczającym 85 dB powinien stosować odpowiednie środki ochrony. Ochronniki słuchu mogą występować w różnych formach, takich jak nauszniki lub wkładki douszne, dostosowane do specyfiki pracy. W praktyce, ich stosowanie nie tylko chroni zdrowie pracownika, ale również zwiększa komfort pracy, umożliwiając lepszą koncentrację na wykonywanych zadaniach. Dbanie o zdrowie pracowników poprzez stosowanie wymaganych środków ochrony osobistej jest nie tylko kwestią zgodności z przepisami, ale także wpływa na ogólną wydajność i morale w zespole.

Pytanie 17

Symbol przedstawiony na rysunku należy umieścić na urządzeniu

A. o szybko wirujących elementach.

B. zasilanym trójfazowo.

C. emitującym światło.

D. o groźnej promieniotwórczości.

Odpowiedź "o groźnej promieniotwórczości" jest poprawna, ponieważ symbol przedstawiony na rysunku to międzynarodowy znak ostrzegawczy używany do oznaczania obecności promieniowania jonizującego. Symbol ten informuje użytkowników o zagrożeniu związanym z materiałami lub urządzeniami emitującymi promieniowanie, które mogą być szkodliwe dla zdrowia. Zgodnie z normą ISO 7010, znaki ostrzegawcze powinny być widoczne i zrozumiałe, aby skutecznie informować o potencjalnym ryzyku. Przykładem zastosowania tego symbolu są laboratoria, zakłady przemysłowe oraz miejsca, gdzie składowane są materiały radioaktywne. W takich lokalizacjach, odpowiednie oznakowanie i przestrzeganie procedur bezpieczeństwa jest kluczowe, aby zminimalizować ryzyko narażenia pracowników i osób postronnych na szkodliwe skutki promieniowania. Użycie tego symbolu jest zgodne z najlepszymi praktykami w dziedzinie zarządzania bezpieczeństwem, które wymagają identyfikacji i oznaczania zagrożeń, co jest istotne dla ochrony zdrowia publicznego.

Pytanie 18

Aby chronić silnik przed wystąpieniem napięcia zasilającego po krótkim zgaśnięciu, należy użyć przekaźnika

A. nadnapięciowy zwłoczny

B. podnapięciowy zwłoczny

C. różnicowoprądowy

D. nadprądowy zwłoczny

Wybór innych typów przekaźników, takich jak nadnapięciowy zwłoczny, nadprądowy zwłoczny czy różnicowoprądowy, nie jest odpowiedni w kontekście zabezpieczania silnika przed pojawieniem się napięcia zasilania po krótkotrwałym zaniku. Przekaźnik nadnapięciowy zwłoczny jest zaprojektowany do wyłączania obwodu, gdy napięcie przekracza ustaloną wartość, co w przypadku zaniku napięcia nie zabezpiecza silnika, lecz może doprowadzić do niebezpiecznej sytuacji, gdy napięcie powraca. Nadprądowy zwłoczny z kolei ma na celu zabezpieczenie przed przeciążeniem, a nie przed zanikami napięcia, więc jego funkcjonalność w tym kontekście będzie niewystarczająca. Przekaźnik różnicowoprądowy wykrywa różnice w prądzie między przewodami roboczymi, chroniąc przed porażeniem elektrycznym, ale nie zareaguje na zmiany w napięciu zasilania. Wybór niewłaściwego przekaźnika może prowadzić do potencjalnych uszkodzeń silnika, a także stwarzać ryzyko dla osób pracujących w pobliżu. Dlatego istotne jest zrozumienie specyfiki działania różnych typów przekaźników, aby skutecznie zabezpieczyć urządzenia w warunkach zmienności napięcia zasilania.

Pytanie 19

Zainstalowanie dodatkowych zaworów bezpieczeństwa w systemie zasilającym zbiornik ciśnieniowy?

A. powiększa ryzyko związane z możliwością rozerwania zbiornika

B. nie wywiera wpływu na wzrost lub zmniejszenie ryzyka, jakie wynika z możliwości rozerwania zbiornika

C. całkowicie redukuje ryzyko, jakie wiąże się z możliwością rozerwania zbiornika

D. ogranicza ryzyko wynikające z możliwości rozerwania zbiornika

Montaż dodatkowych zaworów bezpieczeństwa w instalacji zasilającej zbiornik ciśnieniowy to naprawdę ważny krok, jeśli chodzi o bezpieczeństwo. Te zawory pomagają regulować ciśnienie wewnętrzne, co jest kluczowe, żeby nie doszło do rozerwania zbiornika. W praktyce, dobrze jest stosować zawory zgodnie z międzynarodowymi normami, na przykład ASME czy EN. Wyobraź sobie sytuację w zakładzie przemysłowym, gdzie pompy generują duże ciśnienie; wtedy zawory mogą odprowadzić nadmiar medium, co jest mega przydatne. No i oczywiście pamiętaj o regularnej konserwacji tych zaworów – to też wpływa na bezpieczeństwo całej operacji. Odpowiednio dobrane i zainstalowane zawory naprawdę mogą zmniejszyć ryzyko wypadków, co jest korzystne zarówno dla ludzi, jak i dla samej infrastruktury.

Pytanie 20

Osoba obsługująca elektryczne urządzenie prądu stałego o nominalnym napięciu 60 V oraz III klasie ochronności jest narażona na

A. poranienie prądem elektrycznym w trakcie dotykania ręką metalowej obudowy

B. poranienie prądem elektrycznym w momencie kontaktu ręką z nieizolowanymi elementami aktywnymi

C. odczuwalne efekty przepływu prądu przy kontakcie ręką z nieizolowanymi elementami aktywnymi

D. poranienie prądem elektrycznym podczas dotykania ręką nieizolowanego zacisku PEN

Odpowiedzi wskazujące na porażenie prądem elektrycznym w różnych kontekstach nie uwzględniają specyfiki klasy ochronności III oraz właściwego zrozumienia ryzyka związanych z pracą z urządzeniami elektrycznymi. Porażenie prądem elektrycznym może wystąpić w sytuacjach, gdy pracownik ma kontakt z nieizolowanymi elementami aktywnymi, jednak kluczowe jest zrozumienie, że w przypadku urządzeń z III klasą ochronności ryzyko to jest odpowiednio zminimalizowane. Pierwsza z niewłaściwych odpowiedzi odnosi się do kontaktu z nieizolowanym zaciskiem PEN. W praktyce, zacisk PEN jest elementem instalacji elektrycznej, który pełni rolę zarówno neutralnego, jak i ochronnego, a jego nieizolowane wbudowanie w system może być niezgodne z zasadami projektowymi. Kolejna niepoprawna koncepcja sugeruje, że kontakt z metalową obudową urządzenia skutkuje porażeniem prądem, co w kontekście odpowiednich zabezpieczeń i prawidłowego uziemienia nie powinno mieć miejsca. Ważne jest, aby zrozumieć, że w przypadku prawidłowo skonstruowanych urządzeń klasy III, wszelkie elementy przewodzące powinny być odpowiednio izolowane lub uziemione w celu zapewnienia bezpieczeństwa użytkowników. Typowym błędem jest zatem założenie, że jakikolwiek kontakt z elementami urządzenia o napięciu 60 V musi automatycznie prowadzić do porażenia, co jest sprzeczne z zasadami bezpieczeństwa elektrycznego oraz dobrą praktyką inżynieryjną.

Pytanie 21

Cechy medium energii pneumatycznej, jakim jest sprężone powietrze, eliminują ryzyko powstania zagrożenia takiego jak

A. odłamki rozrywanych maszyn

B. iskra prowadząca do pożaru lub wybuchu

C. przenoszenie wibracji na pracownika

D. nadmierny hałas generowany przez pracujące urządzenia

Sprężone powietrze jako nośnik energii ma szereg właściwości, które sprawiają, że nie powoduje zagrożeń związanych z iskrą mogącą wywołać pożar lub wybuch. Główna cecha sprężonego powietrza polega na tym, że jest to gaz, który nie stwarza ryzyka zapłonu w normalnych warunkach użytkowania. W porównaniu do innych mediów energetycznych, takich jak gazy palne, sprężone powietrze jest bezpieczniejsze, ponieważ nie ma ryzyka powstania iskry w wyniku jego transportu czy użycia. Przykładowo, w przemyśle, gdzie sprężone powietrze jest powszechnie wykorzystywane do zasilania narzędzi pneumatycznych, nie ma obaw o zapłon, co czyni je idealnym rozwiązaniem w strefach zagrożonych wybuchem. Dodatkowo, według norm ISO 8573, które definiują jakość sprężonego powietrza, należy dążyć do minimalizacji zanieczyszczeń, co również wpływa na bezpieczeństwo. W praktyce, sprężone powietrze jest używane w systemach automatyki, pneumatycznych napędach cylindrów oraz w systemach transportu materiałów, gdzie bezpieczeństwo pracy jest kluczowe.

Pytanie 22

Wartość natężenia oświetlenia podczas wykonywania precyzyjnych zadań powinna wynosić

A. 100 lx

B. 300 lx

C. 800 lx

D. 600 lx

Wybór natężenia oświetlenia mniejszego niż 800 lx w kontekście precyzyjnych prac wiąże się z wieloma niebezpiecznymi konsekwencjami. Natężenie 600 lx, 300 lx czy 100 lx może wydawać się wystarczające w mniej wymagających warunkach, jednak w przypadku zadań wymagających dużej dokładności, takich jak montaż komponentów elektronicznych lub prace laboratoryjne, zbyt niskie oświetlenie może prowadzić do poważnych błędów. Przykładowo, oświetlenie na poziomie 600 lx może nie dostarczyć wystarczającej widoczności, co zwiększa ryzyko popełnienia błędów, które mogą skutkować uszkodzeniem delikatnych części lub złożeniem wadliwych produktów. Natężenie 300 lx to wartość, która w praktyce jest stosowana w biurach, ale nie jest to poziom odpowiedni dla precyzyjnych prac, gdzie każdy detal ma znaczenie. Natomiast 100 lx to wartość, która mogłaby być tolerowana w pomieszczeniach magazynowych, ale nie w sytuacjach wymagających szczególnej uwagi. Z tego względu, przy podejmowaniu decyzji o poziomie oświetlenia, ważne jest, aby kierować się standardami i zaleceniami branżowymi, które jasno określają wymagania w tej dziedzinie. Nieprawidłowe oszacowanie natężenia oświetlenia może prowadzić do nieefektywności pracy oraz zwiększenia ryzyka wypadków. Z tego względu, dla zapewnienia bezpieczeństwa i jakości, zawsze należy dążyć do osiągnięcia optymalnych warunków oświetleniowych.

Pytanie 23

Używane wielokrotnie w ciągu jednej godziny przyrządy oraz narzędzia powinny być zgodnie z zasadami ergonomii w

A. zapleczu zakładu pracy.

B. zasięgu ręki.

C. pomieszczeniu, gdzie znajduje się stanowisko pracy.

D. widoczności.

Umieszczanie narzędzi w zasięgu wzroku może wydawać się ok, ale w rzeczywistości to nie wystarcza. Owszem, widzisz narzędzia, ale jeśli są daleko, musisz się przemieszczać, co zwiększa ryzyko kontuzji. Pracownicy często narzekają na ból związany z takim układem. A jak narzędzia są w magazynie, to trzeba tracić czas na ich szukanie, co jest nieefektywne. Czasem pomieszczenia nie są przystosowane do pracy, więc to nie jest idealne rozwiązanie. Współczesna ergonomia zaleca, żeby dobrze rozplanować stanowisko pracy i dostosować je do zadań, co jest zgodne z podejściem lean management i metodyką 5S, które mówią o porządku i ograniczaniu zbędnych ruchów.

Pytanie 24

Którego urządzenia nie wolno zasilać z źródła napięcia oznaczonego jako 400 V; 3/N/PE ~50 Hz?

A. Silnika prądu stałego o napięciu 400 V

B. Transformatora trójfazowego o napięciu górnym 400 V i skojarzeniu Dy5

C. Silnika trójfazowego klatkowego o napięciu międzyfazowym 400 V skojarzonego w Δ

D. Silnika jednofazowego o napięciu 230 V

Odpowiedzi wskazujące na inne urządzenia, takie jak silnik jednofazowy o napięciu 230 V, transformator trójfazowy o napięciu górnym 400 V, czy silnik trójfazowy klatkowy o napięciu międzyfazowym 400 V skojarzonego w Δ, sugerują pewne nieporozumienia dotyczące zasilania elektrycznego i charakterystyki tych urządzeń. Silnik jednofazowy o napięciu 230 V nie może być podłączony do systemu 400 V bez zastosowania transformatora obniżającego napięcie, ponieważ może to prowadzić do uszkodzenia silnika. Transformator trójfazowy, mimo że może być zasilany napięciem 400 V, wymaga poprawnego doboru napięcia, a jego skojarzenie Dy5 oznacza, że napięcie międzyfazowe wynosi 400 V, co czyni go odpowiednim do pracy w tym systemie. Silnik trójfazowy klatkowy o napięciu międzyfazowym 400 V jest zaprojektowany do pracy w systemach trójfazowych i bywa używany w wielu aplikacjach przemysłowych. Niezrozumienie tych podstawowych zasad zasilania prowadzi często do niebezpiecznych sytuacji w praktyce, takich jak niewłaściwe podłączenie urządzeń do źródeł energii, co może skutkować zarówno uszkodzeniem sprzętu, jak i zagrożeniem dla bezpieczeństwa operatorów. Każde urządzenie powinno być zasilane zgodnie z jego specyfikacją techniczną oraz odpowiednimi normami, aby uniknąć problemów eksploatacyjnych.

Pytanie 25

Który przyrząd pozwoli przed podłączeniem silnika trójfazowego do napięcia zasilającego na określenie kierunku obrotów wirnika?

A. B.

B. C.

C. A.

D. D.

Falownik, będący przyrządem widocznym na zdjęciu A, jest kluczowym elementem w systemach automatyki, szczególnie w kontekście zarządzania silnikami trójfazowymi. Jego główną funkcją jest regulacja zarówno prędkości, jak i kierunku obrotów silnika poprzez zmianę częstotliwości zasilania. Dzięki zastosowaniu falownika, operator ma możliwość przed podłączeniem silnika do zasilania określić kierunek obrotów wirnika, co jest istotne w kontekście bezpieczeństwa oraz efektywności pracy maszyn. W praktyce, falowniki są powszechnie wykorzystywane w różnorodnych aplikacjach, od prostych systemów napędowych po skomplikowane linie produkcyjne. Zgodnie z normami IEC 61800, falowniki powinny być wykorzystywane z uwzględnieniem odpowiednich parametrów technicznych, co zapewnia ich niezawodność i długotrwałe działanie. W związku z tym, zrozumienie roli falowników oraz umiejętność ich stosowania w praktyce jest niezwykle ważne dla każdego specjalisty zajmującego się automatyką i mechatroniką.

Pytanie 26

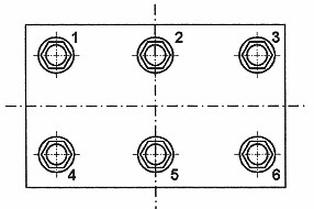

W jakiej kolejności należy dokręcać śruby pokrywy, których układ przedstawiono na rysunku, aby uzyskać równomierne przyleganie pokrywy do korpusu?

A. 1-4-3-6-2-5

B. 2-5-3-6-1-4

C. 1-2-3-6-5-4

D. 2-5-3-4-6-1

Dokręcanie śrub pokrywy w kolejności 2-5-3-4-6-1 jest zgodne z najlepszymi praktykami inżynieryjnymi, ponieważ stosuje metodę dokręcania na krzyż. Taki sposób działania minimalizuje ryzyko wyginania się pokrywy oraz zapewnia równomierne rozkładanie sił na całej powierzchni styku. Kluczowym aspektem jest przechodzenie z jednej śruby do przeciwległej, co pozwala na stopniowe ugruntowanie docisku w sposób, który unika tworzenia naprężeń w materiale. Przykładem zastosowania tej metody jest montaż pokryw silników w motoryzacji, gdzie równomierne przyleganie elementów jest kluczowe dla prawidłowego funkcjonowania jednostki napędowej oraz zapobiegania wyciekom. Dobrze przeprowadzone dokręcanie wpływa na trwałość i żywotność komponentów, co jest szczególnie istotne w przypadku konstrukcji narażonych na wibracje i zmiany temperatury. Zastosowanie narzędzi z momentem obrotowym oraz przestrzeganie zaleceń producenta dotyczących kolejności i siły dokręcania są również ważnymi elementami tego procesu.

Pytanie 27

Podczas nieostrożnego lutowania pracownik narażony jest przede wszystkim na

A. krwawienie z nosa

B. poparzenie dłoni

C. uszkodzenie słuchu

D. uszkodzenie wzroku

Poparzenia dłoni są jednym z najczęstszych zagrożeń dla pracowników lutujących, ze względu na wysoką temperaturę topnienia materiałów lutowniczych oraz używanych narzędzi. W trakcie lutowania, szczególnie przy użyciu lutownic o dużej mocy, istnieje ryzyko kontaktu nagrzanych elementów z naskórkiem, co może prowadzić do poważnych oparzeń. Przykładem dobrej praktyki w zapobieganiu takim incydentom jest stosowanie odpowiedniej odzieży ochronnej, takiej jak rękawice odporną na wysoką temperaturę oraz osłony na przedramiona. Ponadto, w standardach BHP w przemyśle elektronicznym zaleca się regularne szkolenia dla pracowników, aby zwiększyć ich świadomość na temat zagrożeń związanych z lutowaniem i nauczyć ich technik bezpiecznej pracy. Dodatkowo, stosowanie narzędzi takich jak podkładki izolacyjne oraz zachowanie odpowiedniego dystansu od elementów, które mogą być gorące, jest kluczowe dla minimalizacji ryzyka poparzeń.

Pytanie 28

Określ prawidłową kolejność dokręcania śrub lub nakrętek części podzespołu, przedstawionej na rysunku.

A. 1,6,2,3,4,5

B. 2,5,3,6,4,1

C. 5,1,3,4,6,2

D. 6,2,4,3,5,1

Prawidłowa kolejność dokręcania śrub lub nakrętek w podzespołach mechanicznych ma kluczowe znaczenie dla zapewnienia stabilności i trwałości połączenia. Wybór kolejności 2,5,3,6,4,1 jest zgodny z zasadą równomiernego rozkładu siły nacisku, co jest istotne w zapobieganiu skrzywieniu elementów. W praktyce stosowanie kolejności krzyżowej lub gwiazdowej, takich jak ta, minimalizuje ryzyko nierównomiernego docisku, co z kolei przyczynia się do dłuższej żywotności podzespołu. Przykładem może być montaż silnika, gdzie odpowiednie dokręcenie głowicy cylindrów w ustalonej kolejności jest kluczowe dla zachowania szczelności i efektywności pracy silnika. Zgodnie z normami branżowymi, takimi jak ISO 16047, prawidłowe dokręcanie śrub powinno być wykonywane z użyciem momentomierza, aby zapewnić, że zastosowane siły są zgodne z wartościami producenta. Zapewnienie, że siły są równomiernie rozłożone, nie tylko zwiększa integrację konstrukcji, ale także zmniejsza ryzyko awarii w trakcie użytkowania.

Pytanie 29

Przepisy dotyczące usuwania używanych urządzeń elektronicznych nakładają obowiązek

A. wyrzucić je do pojemnika na śmieci po wcześniejszym stłuczeniu szyjki kineskopu

B. pozostawić je obok kontenera na śmieci

C. przekazać je firmie zajmującej się odbiorem odpadów po wcześniejszym uzgodnieniu

D. wrzucić je do kosza na śmieci

Odpowiedź "przekazać je firmie wywożącej śmieci po uprzednim uzgodnieniu" jest prawidłowa, ponieważ zgodnie z przepisami dotyczącymi gospodarki odpadami, w tym szczególnie dotyczy to urządzeń elektronicznych, istnieją ściśle określone procedury ich utylizacji. Utylizacja tego typu odpadów wymaga, aby były one przekazywane do wyspecjalizowanych firm, które mają odpowiednie zezwolenia i zasoby do ich bezpiecznego przetwarzania. Tego rodzaju przedsiębiorstwa posiadają technologie pozwalające na recykling części elektronicznych oraz odpowiednie metody unieszkodliwiania niebezpiecznych substancji, takich jak rtęć czy ołów, które mogą występować w niektórych urządzeniach. Przykładowo, wiele z tych firm oferuje usługi odbioru z miejsca zamieszkania, co ułatwia użytkownikom przestrzeganie przepisów. Przekazanie urządzeń wykwalifikowanym specjalistom nie tylko zapewnia zgodność z prawem, ale również chroni środowisko i zdrowie ludzi, zmniejszając ryzyko zanieczyszczenia.

Pytanie 30

Pracownik upadł na twardą nawierzchnię z wysokości 4 metrów i doznał drobnego urazu głowy, jednak jest przytomny i odczuwa mrowienie w kończynach. Co należy zrobić w pierwszej kolejności?

A. pozostawić poszkodowanego w pozycji leżącej i wezwać pomoc

B. przenieść poszkodowanego w bezpieczne miejsce i wezwać pomoc

C. podnieść poszkodowanego i opatrzyć ranę głowy

D. posadzić poszkodowanego na krześle i opatrzyć ranę głowy

W sytuacji, gdy pracownik doznał urazu po upadku z wysokości, kluczowe jest zapewnienie mu bezpieczeństwa oraz niedopuszczenie do pogorszenia jego stanu. Pozostawienie poszkodowanego w pozycji leżącej minimalizuje ryzyko poważniejszych obrażeń, takich jak uraz kręgosłupa czy wstrząs mózgu. W takiej pozycji można również monitorować jego stan oraz ułatwić dostęp do oddechu, co jest istotne w przypadku potencjalnych problemów z oddychaniem. Natychmiastowe wezwanie pomocy medycznej jest niezbędne, ponieważ tylko wykwalifikowany personel medyczny może przeprowadzić szczegółową ocenę stanu poszkodowanego oraz zapewnić odpowiednie leczenie. Dobre praktyki w zakresie pierwszej pomocy podkreślają, że nie należy przemieszczać poszkodowanego, chyba że grozi mu bezpośrednie niebezpieczeństwo, takie jak pożar czy wybuch. Na przykład, w przypadku urazów głowy, stabilizacja kręgosłupa jest absolutnie priorytetowa. Zastosowanie standardów pierwszej pomocy, takich jak ABC (Airway, Breathing, Circulation), pozwala na efektywne zarządzanie sytuacją, zapewniając bezpieczeństwo i komfort poszkodowanego do czasu przybycia służb medycznych.

Pytanie 31

Izolacja w kolorze niebieskim jest używana dla kabli

A. neutralnych

B. sygnałowych

C. ochronnych

D. fazowych

Izolacja przewodów sygnałowych, ochronnych oraz fazowych nie jest oznaczana kolorem niebieskim, co może być mylące dla osób nieznających standardów związanych z kolorystyką przewodów. Przewody sygnałowe często mają różne kolory w zależności od systemu, w którym są używane, ale niebieski nie jest typowym kolorem dla tych przewodów. W przypadku przewodów ochronnych, które pełnią funkcję uziemienia, stosuje się zazwyczaj kolor zielono-żółty, który jest zgodny z normami bezpieczeństwa elektrycznego. Oznaczenie przewodów fazowych również różni się w zależności od kraju, ale w Europie najczęściej używa się brązowego lub czarnego. Błędne przypisanie koloru niebieskiego do przewodów fazowych lub ochronnych może prowadzić do poważnych konsekwencji, takich jak zwarcia lub porażenia prądem. W praktyce, takie nieprawidłowe oznaczenie przewodów zwiększa ryzyko błędów w instalacje oraz stwarza zagrożenie dla użytkowników. Dlatego niezwykle istotne jest przestrzeganie norm i regulacji dotyczących oznaczania przewodów elektrycznych, aby zapewnić bezpieczeństwo oraz zgodność z obowiązującymi przepisami.

Pytanie 32

Przy obróbce metalu z użyciem pilników, jakie środki ochrony osobistej są wymagane?

A. rękawicach i okularach ochronnych

B. obuwiu z gumową podeszwą oraz fartuchu ochronnym

C. kasku ochronnym i rękawicach elektroizolacyjnych

D. rękawicach skórzanych i fartuchu skórzanym

Wybór ochrony osobistej w czasie obróbki metalu jest kluczowy, a odpowiedzi sugerujące inne środki ochrony mogą prowadzić do niebezpiecznych sytuacji. Na przykład, buty o gumowej podeszwie i fartuch ochronny, choć mogą być użyteczne w niektórych kontekstach, nie zapewniają wystarczającej ochrony dla rąk i wzroku, co jest szczególnie ważne w procesach, gdzie istnieje ryzyko wystąpienia odłamków metalu. Kask ochronny i rękawice elektroizolacyjne są bardziej odpowiednie w kontekście pracy z elektrycznością, a nie obróbką metalu, gdzie kluczowe są ochrona dłoni i oczu. Rękawice skórzane i fartuch skórzany mogą zapewnić pewien poziom ochrony, ale nie są one wystarczające w kontekście bezpieczeństwa oczu. Warto pamiętać, że obróbka metalu generuje nie tylko odłamki, ale także pył, który może być szkodliwy. Wybierając niewłaściwe środki ochrony, narażamy się na ryzyko kontuzji, co podkreśla znaczenie zgodności z normami BHP. Odpowiednie podejście do ochrony osobistej nie tylko zapewnia bezpieczeństwo, ale również wpływa na efektywność pracy.

Pytanie 33

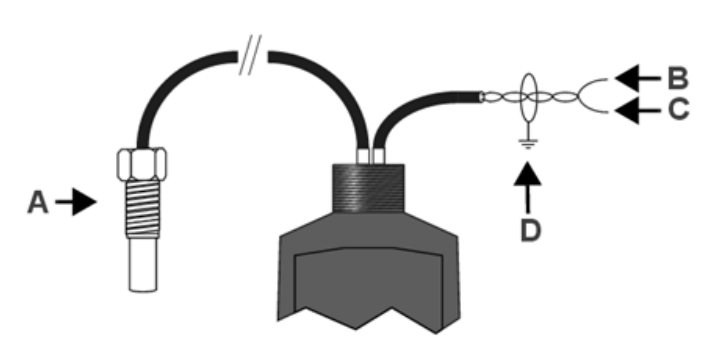

Na podstawie fragmentu instrukcji określ możliwe napięcie zasilające przetwornik ultradźwiękowy zastosowany w urządzeniu pracującym w strefie zagrożonej wybuchem.

A. Zdalny czujnik temperatury (tylko 3108)

B. Czarny: 0 V DC

C. Czerwony: 12 ÷ 40 V DC (w obszarze bezpiecznym), 12 ÷ 30 V DC z bariery ochronnej (w obszarze zagrożonym)

D. Obszar bezpieczny: Ekran kabla podłączyć do standardowego uziemienia (masy) lub obszar zagrożony: Ekran kabla podłączyć do uziemienia iskrobezpiecznego (masy)

A. Napięcie przemienne 30 V.

B. Napięcie przemienne 12 V.

C. Napięcie stałe 40 V.

D. Napięcie stałe 30 V.

Napięcie stałe 30 V jest prawidłowym napięciem zasilającym przetwornik ultradźwiękowy w strefie zagrożonej wybuchem, ponieważ zgodnie z obowiązującymi standardami i normami, takimi jak ATEX, urządzenia pracujące w takich strefach muszą być zasilane napięciem, które nie stwarza ryzyka zapłonu. Przetworniki ultradźwiękowe stosowane w przemysłowych aplikacjach wymagają zasilania z baterii ochronnych, które zapewniają napięcie w bezpiecznym zakresie od 12 do 30 V DC. Napięcie 30 V jest maksymalnym dopuszczalnym napięciem w tym zakresie, co czyni je idealnym dla zastosowań w warunkach zagrożenia wybuchem. Ponadto, stosowanie napięcia stałego minimalizuje ryzyko związane z zakłóceniami elektromagnetycznymi, które mogą wystąpić w przypadku zasilania przemiennego. Warto zauważyć, że eksploatacja urządzeń w strefach niebezpiecznych wymaga szczególnej staranności i przestrzegania regulacji dotyczących bezpieczeństwa, aby zminimalizować ryzyko wystąpienia niebezpiecznych sytuacji.

Pytanie 34

W trakcie pracy z urządzeniem hydraulicznym pracownik poślizgnął się na plamie oleju i doznał zwichnięcia kostki. Jakie czynności należy podjąć, aby udzielić pierwszej pomocy poszkodowanemu?

A. Nastawić staw i zabandażować kostkę

B. Podać leki przeciwbólowe

C. Przyłożyć zimny okład na zwichnięty staw i unieruchomić go

D. Zabandażować kostkę i przewieźć pacjenta do lekarza

Jak masz zwichnięty staw, to schłodzenie go zimnym okładem i unieruchomienie to naprawdę istotne kroki. Zimny okład zmniejsza obrzęk i ból, co jest zgodne z zasadami pierwszej pomocy, które mówią, że lód trzeba stosować w ciągu pierwszych 48 godzin po kontuzji. Zimno powoduje, że naczynia krwionośne się kurczą, przez co przepływ krwi do uszkodzonego miejsca jest mniejszy, a to znaczy, że obrzęk się nie powiększa. Unieruchomienie stawu to też ważna sprawa, bo pomaga zapobiec dalszym uszkodzeniom i stabilizuje kontuzjowany obszar, co zmniejsza ból. W praktyce powinieneś użyć elastycznego bandaża, żeby dobrze zabezpieczyć kostkę, bo to standard w takich sytuacjach. Nie zapomnij też monitorować stanu poszkodowanego i jeśli coś jest nie tak, to skontaktować się z lekarzem. Dobra pierwsza pomoc opiera się na wytycznych organizacji zajmujących się zdrowiem, więc możesz zwiększyć szansę na szybki powrót do zdrowia.

Pytanie 35

Aby zdemontować stycznik zamocowany na szynie, należy wykonać czynności w odpowiedniej kolejności:

A. odłączyć napięcie, zdjąć stycznik z szyny, odkręcić przewody

B. zdjąć stycznik z szyny, odłączyć napięcie, odkręcić przewody

C. odłączyć napięcie, odkręcić przewody, zdjąć stycznik z szyny

D. odkręcić przewody, zdjąć stycznik z szyny, odłączyć napięcie

Poprawna odpowiedź, która wskazuje na odłączenie napięcia, odkręcenie przewodów, a następnie odpięcie stycznika z szyny, jest zgodna z najlepszymi praktykami w zakresie bezpieczeństwa elektrycznego. Pierwszym krokiem powinno być zawsze odłączenie zasilania. To kluczowe, aby uniknąć porażenia prądem oraz zapobiec uszkodzeniu sprzętu. Po odłączeniu zasilania można bezpiecznie przystąpić do odkręcania przewodów, co minimalizuje ryzyko zwarcia. Na końcu, po bezpiecznym odłączeniu przewodów, można zdemontować stycznik z szyny. Taki porządek działań jest zgodny z zaleceniami norm międzynarodowych, takich jak IEC 60204-1, które podkreślają znaczenie bezpieczeństwa podczas prac elektrycznych. Wiedza na temat prawidłowego demontażu urządzeń elektrycznych jest nie tylko istotna dla zapewnienia bezpieczeństwa, ale również dla efektywności i prawidłowego funkcjonowania systemów elektrycznych.

Pytanie 36

Przy pracy z urządzeniami, które są zasilane, należy używać narzędzi izolowanych oznaczonych

A. symbolem kwadratu z określoną wartością napięcia

B. zielonym kolorem z żółtą obręczą

C. symbolem podwójnego trójkąta z określoną wartością napięcia

D. napisem "narzędzie bezpieczne"

Stosowanie narzędzi izolowanych w pracy z urządzeniami pod napięciem jest niezwykle istotne dla zapewnienia bezpieczeństwa, jednak nie wszystkie oznaczenia są równoznaczne z właściwym zabezpieczeniem. Odpowiedzi wskazujące na kolor zielony z żółtym pierścieniem, znak kwadratu z wartością napięcia czy napis "narzędzie bezpieczne" nie mają podstaw w powszechnie uznawanych standardach. Narzędzia oznaczone kolorem zielonym z żółtym pierścieniem mogą sugerować, że są one przeznaczone do użytku w określonych warunkach, ale nie dostarczają konkretnej informacji o ich odporności na napięcie, co jest kluczowe w pracy z elektrycznością. Z kolei oznaczenie kwadratu z wartością napięcia może być mylące, ponieważ nie określa ono, czy narzędzie jest rzeczywiście izolowane, a tylko wskazuje na parametry, które mogą być różne w zależności od zastosowania. Ponadto, napis "narzędzie bezpieczne" nie jest standardowym oznaczeniem w branży, co może prowadzić do fałszywego poczucia bezpieczeństwa u użytkowników. Wiele osób myśli, że wystarczy jedynie odpowiedni kolor lub napis, aby zapewnić sobie bezpieczeństwo. Takie myślenie jest błędne, ponieważ bezpieczeństwo w pracy z elektrycznością wymaga dokładnej znajomości specyfikacji narzędzi oraz ich zastosowania. Kluczowe jest, aby operatorzy sprzętu byli świadomi, że tylko narzędzia oznaczone z zachowaniem norm, takich jak podwójny trójkąt z określeniem wartości napięcia, mogą zagwarantować odpowiedni poziom ochrony przed porażeniem elektrycznym.

Pytanie 37

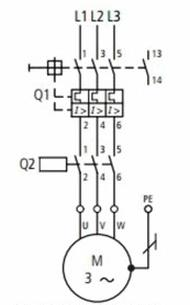

W obwodzie zasilania silnika element oznaczony symbolem Ql

A. zabezpiecza obwód przed skutkami zwarć i przeciążeń.

B. ogranicza natężenie prądu rozruchu silnika.

C. odpowiada za załączanie i wyłączania silnika.

D. poprawia współczynnik cos φ.

Wybór odpowiedzi dotyczącej załączania i wyłączania silnika jest niepoprawny ze względu na podstawowe nieporozumienie dotyczące funkcji symbolu Q1 w schemacie elektrycznym. W rzeczywistości, element Q1 nie jest urządzeniem, które odpowiada za sam proces załączania czy wyłączania silnika. Jego rolą jest zabezpieczanie obwodu, a nie kontrolowanie ruchu silnika. Zrozumienie tej funkcji jest kluczowe, ponieważ wiele osób myli wyłączniki nadprądowe z przełącznikami czy stycznikami, które rzeczywiście kontrolują zasilanie silnika, ale mają zupełnie inną funkcję. W wyborze odpowiedzi dotyczącej ograniczania natężenia prądu rozruchu silnika, można zauważyć błędne założenie, że wyłącznik nadprądowy pełni taką funkcję. W praktyce, takie ograniczenie osiąga się przy pomocy specjalnych układów rozruchowych, jak softstarty, a nie za pomocą wyłącznika, który reaguje na nadmiar prądu. Odpowiedź mówiąca o poprawie współczynnika cos φ również jest myląca, ponieważ wyłączniki nadprądowe nie wpływają na współczynnik mocy, który odnosi się do efektywności energetycznej obwodu. Dlatego kluczowe jest zrozumienie, że funkcje zabezpieczeń obwodowych są ściśle określone i nie należy ich mylić z innymi elementami systemów elektrycznych.

Pytanie 38

Osoba pracująca na linii produkcyjnej blach, która prowadzi proces odlewania taśmy cynkowo-tytanowej, powinna poza obuwiem, rękawicami i kaskiem roboczym posiadać odzież

A. roboczą standardową

B. bawełnianą w formie kombinezonu

C. termoaktywną

D. roboczą trudnopalną

Odpowiedź "robocze trudnopalne" jest poprawna, ponieważ w procesach związanych z odlewaniem metali, takich jak cynkowo-tytanowa taśma, istnieje wysokie ryzyko wystąpienia pożaru oraz poparzeń. Ubrania robocze trudnopalne są zaprojektowane z myślą o ochronie przed wysokimi temperaturami i płomieniami, co jest szczególnie istotne w środowiskach przemysłowych, gdzie pracownicy mogą być narażeni na kontakt z gorącymi materiałami czy odpryskami. Takie odzież jest wykonana z materiałów, które nie tylko opóźniają zapłon, ale także ograniczają rozwój ognia, co daje pracownikom cenny czas na ewakuację w przypadku zagrożenia. Przykładem może być odzież wykonana z tkanin takich jak Nomex czy Kevlar, które są powszechnie stosowane w przemyśle. Ponadto, stosowanie odzieży roboczej trudnopalnej jest zgodne z normami BHP oraz standardami branżowymi, które wymagają odpowiednich środków ochrony osobistej w środowisku pracy. Dlatego ważne jest, aby operatorzy linii produkcyjnej byli odpowiednio zabezpieczeni, by zminimalizować ryzyko wypadków związanych z ogniem.

Pytanie 39

Które kolory przewodów należy zastosować do połączenia urządzenia z siecią pokazaną na rysunku?

A. PE - żółto-zielony, N - czarny, LI - niebieski.

B. PE - żółto-zielony, N - niebieski, LI - czarny.

C. PE - niebieski, N - żółto-zielony, LI - brązowy.

D. PE - brązowy, N - niebieski, LI - czarny.

Poprawna odpowiedź to PE - żółto-zielony, N - niebieski, LI - czarny. W instalacjach elektrycznych zgodnie z normami PN-EN 60446 oraz PN-IEC 60446, kolory przewodów są ściśle określone dla zapewnienia bezpieczeństwa i poprawności wykonania połączeń. Przewód ochronny (PE) zawsze powinien być oznaczony kolorem żółto-zielonym, co wskazuje na jego funkcję ochronną, zabezpieczającą przed porażeniem prądem. Przewód neutralny (N) powinien mieć kolor niebieski, co jest standardem międzynarodowym, ułatwiającym identyfikację i poprawne podłączenie urządzeń. Przewód fazowy (L1) w tym przypadku oznaczono kolorem czarnym, co jest jedną z akceptowanych opcji. Te standardy nie tylko zwiększają bezpieczeństwo, ale również ułatwiają prace konserwacyjne, gdyż wyraźna kolorystyka pozwala na szybkie rozpoznanie funkcji poszczególnych przewodów. Dla przykładu, w przypadku awarii systemu elektrycznego, znajomość tych standardów pozwala technikom na sprawne diagnozowanie problemów i ich eliminowanie, co jest kluczowe dla zapewnienia ciągłości pracy urządzeń.

Pytanie 40

Jakiego koloru powinna być izolacja przewodu neutralnego w instalacji elektrycznej typu TN–S?

A. Żółtym

B. Czarnym

C. Brązowym

D. Niebieskim

W przypadku wyboru czarnego, brązowego lub żółtego koloru dla przewodu neutralnego, należy zwrócić uwagę na to, że każdy z tych kolorów jest zarezerwowany dla innych funkcji w instalacji elektrycznej. Kolor czarny jest zazwyczaj stosowany dla przewodów fazowych, a jego użycie w roli przewodu neutralnego mogłoby prowadzić do mylenia z przewodem fazowym, co stanowi poważne zagrożenie bezpieczeństwa. Z kolei brązowy, podobnie jak czarny, również identyfikuje przewody fazowe. Przewód brązowy w połączeniu z czarnym mógłby wprowadzać w błąd podczas wykonywania prac serwisowych, co zwiększa ryzyko błędów i potencjalnych wypadków. Zastosowanie koloru żółtego, który w połączeniu z zielonym jest przeznaczony dla przewodu ochronnego, również jest nieprawidłowe, ponieważ mogłoby prowadzić do niejednoznaczności w identyfikacji ochrony przeciwporażeniowej. Właściwe oznaczenie przewodów jest kluczowe dla zapewnienia bezpieczeństwa użytkowników oraz zgodności z obowiązującymi normami. W związku z tym, nieprzestrzeganie tych zasad prowadzi do niebezpiecznych sytuacji, które mogą skutkować poważnymi konsekwencjami zdrowotnymi oraz materialnymi.

Rozpocznij nowy egzamin

Powrót do strony głównej
