Pytanie 1

Jakie działanie podejmowane w trakcie konserwacji napędu elektrycznego jest sprzeczne z zasadami obsługi urządzeń?

A. Usunięcie kurzu i wyczyszczenie radiatorów z brudu za pomocą szmatki.

B. Obserwacja działania wentylatorów poprzez słuchanie wydawanego przez nie hałasu.

C. Weryfikacja połączeń elektrycznych przy użyciu omomierza

D. Oczyszczenie zabrudzonych styków łączników za pomocą pilnika.

Odpowiedź "Oczyszczenie pilnikiem zabrudzonych styków łączników" jest prawidłowa, ponieważ stosowanie pilnika do czyszczenia styków może prowadzić do ich mechanicznego uszkodzenia. Styk elektryczny jest elementem, który powinien zapewniać doskonały kontakt przewodzący, a jego powierzchnia musi być gładka i wolna od zarysowań. Użycie pilnika może spowodować mikrouszkodzenia, które zmniejszą przewodność elektryczną i zwiększą oporność, co w konsekwencji może prowadzić do przegrzewania się i awarii całego napędu elektrycznego. Zalecane metody czyszczenia styków to użycie specjalnych środków chemicznych i narzędzi, takich jak szczoteczki czy ściereczki, które są przeznaczone do czyszczenia elementów elektrycznych. Standardy branżowe, takie jak IEC 60364, podkreślają znaczenie zachowania integralności styków elektrycznych, co jest kluczowe dla bezpiecznej i efektywnej pracy urządzeń elektrycznych.

Pytanie 2

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 3

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 5

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 6

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

Której z poniższych czynności projektowych nie można zrealizować w oprogramowaniu CAM?

A. Generowania kodu dla maszyny CNC

B. Przygotowania dokumentacji technologicznej produktu

C. Symulowania procesu obróbczy w wirtualnej przestrzeni

D. Opracowania instrukcji (G-CODE) dla urządzeń Rapid Prototyping

Odpowiedź "Opracowania dokumentacji technologicznej wyrobu" jest poprawna, ponieważ oprogramowanie typu CAM (Computer-Aided Manufacturing) jest narzędziem służącym do programowania obrabiarek numerycznych. Jego głównym celem jest generowanie ścieżek narzędziowych oraz kodu G dla maszyn CNC. CAM skupia się na procesie obróbki, co oznacza, że jest odpowiedzialne za konwersję danych projektowych na konkretne instrukcje dla obrabiarki, w tym symulowanie obróbki w wirtualnym środowisku. Natomiast opracowanie dokumentacji technologicznej obejmuje szereg zadań związanych z planowaniem procesu produkcji, określeniem technologii, materiałów oraz narzędzi wymaganych do wykonania wyrobu. Takie dokumenty są kluczowe dla zapewnienia spójności i jakości produkcji, ale są tworzone w ramach innego oprogramowania, na przykład CAD (Computer-Aided Design) lub systemów zarządzania produkcją. W praktyce dokumentacja technologiczna jest niezbędna dla inżynierów, którzy muszą określić właściwe metody i standardy produkcji zgodnie z wymaganiami klientów oraz normami branżowymi.

Pytanie 8

Na rysunku przedstawiony został diagram czasowy obrazujący pracę licznika. Warunkiem wyzerowania licznika jest podanie

A. logicznego 0 na wejście I2

B. logicznego 0 na wejście I3

C. logicznej 1 na wejście I1

D. logicznej 1 na wejście I3

Odpowiedź wskazująca na logiczną 1 na wejście I3 jest poprawna, ponieważ w systemach cyfrowych, takich jak liczniki, wyzerowanie wymaga specyficznych sygnałów kontrolnych. W przypadku większości liczników, sygnał na wejściu I3 jest kluczowy dla inicjowania resetu, co oznacza, że przekształca bieżące zliczanie do zera. W praktyce, takie mechanizmy są istotne w projektowaniu urządzeń cyfrowych, gdzie resetowanie liczników może być konieczne w określonych sytuacjach, jak np. w systemach zliczających czas czy liczników impulsów. Ważnym aspektem jest to, że w projektach inżynieryjnych stosuje się precyzyjne sygnały do kontrolowania stanu urządzeń, co jest zgodne z zasadami projektowania układów logicznych. Użycie logicznej 1 na wejściu I3 do resetowania licznika jest zgodne z najlepszymi praktykami w inżynierii cyfrowej, zapewniając, że licznik działa w sposób przewidywalny i efektywny w różnych scenariuszach operacyjnych.

Pytanie 9

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 10

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 11

Jaką funkcję logiczną realizuje program zapisany w języku LD?

A. EXOR

B. EXNOR

C. NOR

D. NAND

Odpowiedź EXOR jest poprawna, ponieważ ta funkcja logiczna, znana również jako równoważność wykluczająca, charakteryzuje się tym, że jej wyjście jest aktywne tylko wtedy, gdy dokładnie jedno z dwóch wejść ma stan logiczny aktywny (1), a drugie jest nieaktywne (0). Przykładem zastosowania funkcji EXOR jest w systemach cyfrowych, gdzie jest używana do realizacji operacji różnicy w dodawaniu binarnym, a także w konstrukcjach takich jak detektory parzystości. W kontekście programowania w języku LD (Ladder Diagram), EXOR pozwala na łatwe zaprogramowanie logiki, gdzie warunki muszą być ze sobą wykluczające. Dobrą praktyką w projektowaniu systemów cyfrowych jest stosowanie funkcji EXOR, aby uprościć logikę decyzyjną w automatyzacji procesów przemysłowych, co pozwala na zwiększenie niezawodności i efektywności systemu. Zrozumienie działania tej funkcji jest kluczowe dla inżynierów zajmujących się systemami automatyki i elektroniki.

Pytanie 12

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 13

Radiator, który ma zanieczyszczenia z pasty termoprzewodzącej, powinien być oczyszczony przy użyciu

A. alkoholu izopropylowego

B. wody destylowanej

C. gazu technicznego

D. sprężonego powietrza

Alkohol izopropylowy jest idealnym środkiem do czyszczenia radiatorów z pasty termoprzewodzącej. Jego właściwości rozpuszczające pozwalają skutecznie usunąć zanieczyszczenia, nie uszkadzając przy tym delikatnych powierzchni radiatora. W praktyce, stosowanie alkoholu izopropylowego jest powszechną metodą w branży elektroniki, gdzie czystość komponentów jest kluczowa dla ich prawidłowego działania. Przygotowując radiator do ponownego montażu, należy upewnić się, że wszelkie resztki pasty termoprzewodzącej zostały całkowicie usunięte, aby zapewnić efektywne przewodnictwo cieplne. Alkohol izopropylowy, ze względu na swoją szybkość odparowywania, minimalizuje ryzyko pozostawienia wilgoci na czyszczonej powierzchni. Warto również zaznaczyć, że stosowanie alkoholu izopropylowego jest zgodne z najlepszymi praktykami w zakresie konserwacji sprzętu elektronicznego, co potwierdzają liczne standardy branżowe, takie jak IPC-7711/7721 dotyczące naprawy i konserwacji elektronicznych obwodów drukowanych.

Pytanie 14

Wskaż prawidłowe stwierdzenie odnoszące się do silnika pokazanego na rysunku.

A. Wirnik jest klatkowy, uzwojenie stojana skojarzone jest w trójkąt.

B. Wirnik jest pierścieniowy, uzwojenie stojana skojarzone jest w trójkąt.

C. Wirnik jest pierścieniowy, uzwojenie stojana skojarzone jest w gwiazdę.

D. Wirnik jest klatkowy, uzwojenie stojana skojarzone jest w gwiazdę.

Odpowiedź wskazuje, że wirnik silnika jest klatkowy, co jest poprawne. Wirnik klatkowy, zwany także wirnikiem asynchronicznym, charakteryzuje się konstrukcją składającą się z aluminiowych lub miedzianych prętów połączonych na końcach pierścieniem. Taki wirnik jest często stosowany w silnikach o dużej mocy, gdzie wymagana jest efektywność i trwałość. Uzwojenie stojana skojarzone w trójkąt zapewnia lepsze parametry pracy, co jest zgodne z zasadami zastosowania silników elektrycznych w przemyśle. Przykładem zastosowania silników z wirnikiem klatkowym są pompy, wentylatory i kompresory, gdzie ich odporność na przeciążenia i prostota konstrukcji przekładają się na niezawodność. W przemyśle, zgodnie z normami IEC, preferuje się tę konfigurację w celu zapewnienia optymalnej wydajności energetycznej oraz łatwości w serwisowaniu.

Pytanie 15

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 16

Na rysunkach technicznych cienką linią dwupunktową oznacza się

A. powierzchnie elementów, które są poddawane obróbce powierzchniowej

B. linie gięcia przedmiotów ukazanych w rozwinięciu

C. przejścia pomiędzy jedną powierzchnią a drugą w miejscach delikatnie zaokrąglonych

D. widoczne krawędzie oraz wyraźne kontury obiektów w widokach i przekrojach

Linie dwupunktowe cienkie na rysunkach technicznych mają kluczowe znaczenie w procesie projektowania oraz produkcji elementów mechanicznych. Oznaczają one miejsca gięcia w przedmiotach przedstawionych w rozwinięciu, co pozwala na precyzyjne określenie kierunków oraz miejsc, w których materiał powinien być zginany. Przykładowo, w procesie produkcji blacharskiej, stosowanie tych linii jest niezwykle istotne, ponieważ umożliwia wykonanie elementów o zamierzonym kształcie oraz zapewnia ich prawidłowy montaż. Współczesne standardy branżowe, takie jak ISO 128-23, podkreślają znaczenie odpowiedniego oznaczania linii gięcia w dokumentacji technicznej. Dzięki temu możliwe jest uniknięcie błędów w obróbce oraz zapewnienie zgodności z wymaganiami technicznymi. W rezultacie, zrozumienie roli linii dwupunktowych cienkich w rysunkach technicznych jest niezbędne dla każdego inżyniera i technika, co przyczynia się do efektywności procesów produkcyjnych oraz jakości finalnych wyrobów.

Pytanie 17

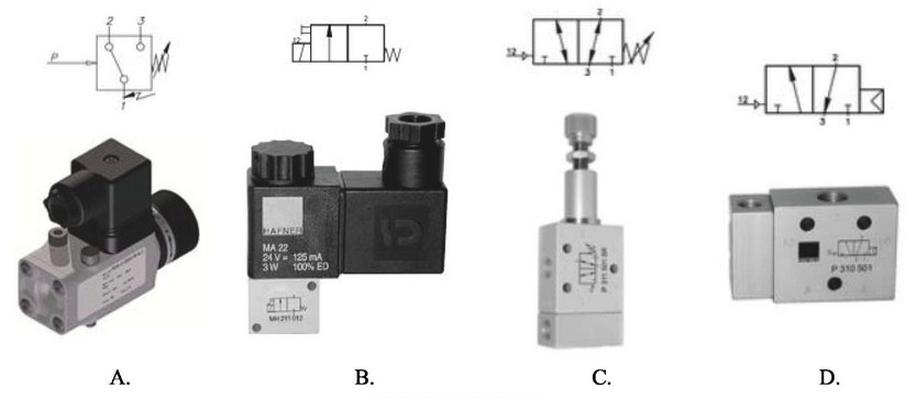

Którego elementu należy użyć, aby w układzie elektropneumatycznym sprawdzić, czy siłownik docisnął detal z odpowiednią siłą?

A. A.

B. B.

C. D.

D. C.

Odpowiedź A jest prawidłowa, ponieważ czujnik siły odgrywa kluczową rolę w monitorowaniu i kontrolowaniu działania siłowników w układach elektropneumatycznych. W procesach produkcyjnych, gdzie precyzyjne dopasowanie detali jest niezbędne, zastosowanie czujników siły pozwala na bieżące śledzenie wywieranej siły, co zapewnia wysoką jakość produkcji. Czujniki te działają na zasadzie pomiaru ciśnienia lub deformacji, co umożliwia określenie siły wywieranej na detal. Dzięki zastosowaniu czujników siły można szybko identyfikować ewentualne błędy w procesie, co przyczynia się do zminimalizowania odpadów i zwiększenia efektywności. W standardach automatyzacji, takich jak ISO 10218, podkreśla się znaczenie monitorowania siły w aplikacjach z robotami, co również odnosi się do elektropneumatyki. Czujnik siły, jako element kontrolujący, jest zatem niezbędny do zapewnienia optymalnej jakości i wydajności operacyjnej.

Pytanie 18

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 19

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 20

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 21

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 22

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 23

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

Która z podanych zasad musi być przestrzegana przed przystąpieniem do konserwacji lub naprawy urządzenia mechatronicznego posiadającego oznaczenie przedstawione na rysunku?

A. Zapisz czynności wykonane podczas eksploatacji.

B. Zanotuj wyniki pomiarów podczas diagnostyki.

C. Przeczytaj instrukcję dla większego bezpieczeństwa.

D. Odczytaj informacje o producencie i skontaktuj się z nim przed realizacją działań.

Poprawna odpowiedź "Przeczytaj instrukcję dla większego bezpieczeństwa" odzwierciedla istotę bezpieczeństwa w pracy z urządzeniami mechatronicznymi. Oznaczenie na rysunku to piktogram, który zwraca uwagę na obowiązek zapoznania się z instrukcją obsługi przed przystąpieniem do jakichkolwiek działań konserwacyjnych lub naprawczych. Instrukcja obsługi dostarcza istotnych informacji na temat poprawnej obsługi urządzenia, procedur bezpieczeństwa oraz wskazówek dotyczących konserwacji. Ignorowanie tych informacji może prowadzić do poważnych uszkodzeń sprzętu lub nawet zagrożeń dla zdrowia użytkownika. Przykładowo, w branży motoryzacyjnej, zaleca się zawsze czytać instrukcje dotyczące wymiany oleju lub filtrów, aby uniknąć błędów, które mogą zagrażać bezpieczeństwu pojazdu. Standardy ISO oraz normy branżowe, takie jak ISO 12100, podkreślają znaczenie oceny ryzyka oraz przestrzegania instrukcji obsługi jako kluczowych elementów bezpiecznej eksploatacji maszyn. W związku z tym, zapoznanie się z instrukcją jest kluczowym krokiem przed każdą interwencją serwisową.

Pytanie 25

W jakim stanie znajduje się styk czujnika indukcyjnego przedstawionego na rysunku?

A. Wymuszonym zamkniętym.

B. Normalnie zamkniętym.

C. Wymuszonym otwartym.

D. Normalnie otwartym.

Wybierając odpowiedzi takie jak "Wymuszonym otwartym", "Normalnie zamkniętym" lub "Normalnie otwartym", występuje szereg nieporozumień co do działania czujników indukcyjnych oraz ich styku. Odpowiedź "Wymuszonym otwartym" sugeruje, że styk miałby pozostać otwarty mimo działania czujnika, co jest niezgodne z zasadami funkcjonowania tych urządzeń. Czujniki indukcyjne, kiedy są aktywowane przez obiekt, powinny zawsze powodować zamknięcie styku, co wyklucza możliwość, aby styk był w stanie otwartym w momencie detekcji. Z kolei wybór "Normalnie zamkniętym" jest błędny, gdyż w tym przypadku styk powinien być domyślnie zamknięty, co nie odpowiada rzeczywistości przedstawionej na rysunku. Natomiast odpowiedź "Normalnie otwartym" jest myląca, ponieważ sugeruje, że styk jest zamknięty wyłącznie w momencie działania czujnika, co jest nieprawidłowe w kontekście jego aktywacji. Kluczowe jest zrozumienie, że styk normalnie otwarty (NO) zamienia się w stan zamknięty tylko podczas aktywacji, co powinno być obecne w analizie działania czujnika. W branży automatyki, ignorowanie tych zasad prowadzi do błędów w projektowaniu i implementacji systemów, co może skutkować nieefektywnością oraz zagrożeniem bezpieczeństwa w miejscu pracy.

Pytanie 26

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 27

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

Rozpoczynając konserwację instalacji światłowodowej, co należy wykonać w pierwszej kolejności?

A. podłączyć reflektometr

B. podłączyć mikroskop ręczny z monitorem LCD

C. zajrzeć do otworu z wiązką lasera w modemie

D. zajrzeć do otworu z wiązką lasera w kablu

Odpowiedzi, które sugerują, żeby patrzeć w otwór ze światłem lasera w modemie lub kablu, a także podłączać reflektometr, nie są najlepsze na początek konserwacji instalacji światłowodowej. Patrzenie w otwór lasera, zarówno w modemie, jak i w kablu, wcale nie mówi nic o stanie włókien światłowodowych. Poza tym, promieniowanie lasera jest niebezpieczne dla wzroku i nie powinno być traktowane jako metoda inspekcji. Reflektometr to ważne narzędzie, ale używa się go do pomiarów po tym, jak zrobimy inspekcję wizualną. Łączenie reflektometru bez wcześniejszej oceny wizualnej prowadzi do błędnych wniosków, bo problemy jak zanieczyszczenia czy uszkodzenia nie będą od razu widoczne w wynikach pomiarów. W praktyce, konserwacja powinna zaczynać się od inspekcji wizualnej, co jest zgodne z normami branżowymi. Takie podejście może prowadzić do nieefektywnej diagnostyki i zbędnych wydatków, co stawia techników i operatorów w trudnej sytuacji. Właściwe podejście do konserwacji nie tylko zwiększa efektywność pracy, ale też poprawia jakość usług, które dostawcy internetu oferują.

Pytanie 29

Nieprzerwane monitorowanie wibracji silnika elektrycznego w systemie napędowym oraz analiza spektrum drgań umożliwiają wczesne zidentyfikowanie

A. uszkodzenia łożysk

B. pogorszenia stanu izolacji uzwojeń stojana lub wirnika

C. przerw w obwodzie zasilania silnika

D. zwarcia w uzwojeniach stojana lub wirnika

Ciągły pomiar wibracji silnika elektrycznego oraz analiza widma drgań są kluczowymi technikami w diagnozowaniu stanu technicznego maszyn. Uszkodzenia łożysk to jeden z najczęściej występujących problemów w układach napędowych, które mogą prowadzić do poważnych awarii, a ich wczesne wykrycie pozwala na zapobieganie kosztownym przestojom produkcyjnym. Zastosowanie analizy drgań umożliwia identyfikację charakterystycznych częstotliwości, które są związane z uszkodzonymi łożyskami. Na przykład, jeśli łożysko ulega degradacji, generuje drgania o specyficznych częstotliwościach, które można zidentyfikować i monitorować. W praktyce, standardy takie jak ISO 10816 dotyczące pomiaru drgań maszyn, dostarczają wytycznych dotyczących interpretacji wyników. Dzięki tej metodzie inżynierowie mogą podejmować decyzje dotyczące konserwacji w oparciu o rzeczywisty stan maszyny, co znacząco zwiększa efektywność zarządzania utrzymaniem ruchu w zakładach przemysłowych.

Pytanie 30

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 31

Przegląd instalacji hydraulicznej urządzenia mechatronicznego obejmuje

A. wymianę rozdzielacza

B. sprawdzenie stanu przewodów

C. oczyszczenie filtra oleju w układzie

D. zmierzenie natężenia prądu w obciążeniu pompy

Wybór odpowiedzi związanej z pomiarem natężenia prądu obciążenia pompy lub wymianą rozdzielacza świadczy o niepełnym zrozumieniu zakresu oględzin instalacji hydraulicznej. Oględziny te mają na celu ocenę stanu poszczególnych elementów hydrauliki, co bezpośrednio odnosi się do przewodów, które muszą być w doskonałej kondycji, aby zapewnić prawidłowy przepływ medium. Podobnie, czyszczenie filtra oleju, choć istotne dla prawidłowego funkcjonowania układu, nie jest tożsame z kontrolą stanu przewodów. Często zdarza się, że osoby niewystarczająco zaznajomione z zasadami hydrauliki mylą działania serwisowe z regularnymi oględzinami. W rzeczywistości, nieprzywiązanie uwagi do stanu przewodów może prowadzić do przykładów, takich jak niewłaściwe ciśnienie w układzie, co z kolei może spowodować uszkodzenia nie tylko samego układu hydraulicznego, ale i innych elementów maszyny. Dlatego ważne jest, aby pamiętać, że oględziny instalacji hydraulicznych koncentrują się na ocenie ich stanu, a nie na działaniach naprawczych, które są już następstwem tych oględzin.

Pytanie 32

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

W sprężarce pneumatycznej nie ma możliwości regulacji ciśnienia powietrza. Jakie jest najbardziej prawdopodobne źródło awarii?

A. Zabrudzenie zaworu zasysającego powietrze

B. Przerwanie obwodu elektrycznego, który zasila silnik sprężarki.

C. Uszkodzenie membrany w reduktorze sprężarki.

D. Uszkodzenie uszczelki w zaworze zwrotnym łączącym zbiornik z rurą tłoczącą.

Uszkodzenie membrany w reduktorze sprężarki jest jedną z najczęstszych przyczyn problemów z regulowaniem ciśnienia powietrza. Membrana pełni istotną rolę w kontrolowaniu przepływu powietrza oraz jego ciśnienia w systemie pneumatycznym. W przypadku jej uszkodzenia może dojść do nieprawidłowego działania reduktora, co prowadzi do braku możliwości regulacji ciśnienia. W praktyce, jeśli membrana jest nieszczelna lub pęknięta, powietrze może uciekać, a użytkownik nie będzie w stanie osiągnąć wymaganych parametrów roboczych. W branży pneumatycznej standardem jest regularne sprawdzanie oraz konserwacja elementów reduktora, aby zapobiec takim awariom. Warto także pamiętać, że nieprawidłowe ciśnienie może prowadzić do uszkodzeń innych komponentów systemu, takich jak narzędzia pneumatyczne, co może generować dodatkowe koszty eksploatacyjne.

Pytanie 35

W jakiej kondycji powinny być przedstawiane styki przekaźników oraz styczników w schematach ideowych układów sterowania stycznikowo-przekaźnikowego?

A. Wyłączania

B. Przełączania

C. Niewzbudzonym

D. Wzbudzonym

Styki przekaźników i styczników na schematach ideowych układów sterowania stycznikowo-przekaźnikowego powinny być przedstawione w stanie niewzbudzonym, ponieważ jest to stan domyślny, który odzwierciedla, że dany element nie jest w chwili obecnej aktywowany. Prezentowanie styków w tym stanie pozwala na jasne zrozumienie schematu przez techników oraz inżynierów, którzy mogą na pierwszy rzut oka ocenić, jakie elementy są włączone lub wyłączone w danym układzie. W praktyce, identyfikacja stanu niewzbudzonego jest kluczowa w projektowaniu oraz diagnostyce systemów automatyki, ponieważ umożliwia szybkie zlokalizowanie potencjalnych problemów. Na przykład, podczas analizy schematu, technik może natrafić na elementy, które powinny być w stanie nieaktywnym, co wskazuje na konieczność ich uruchomienia w kontekście rozwiązywania usterek. Przestrzeganie tej zasady jest zgodne z międzynarodowymi standardami, takimi jak IEC 60617, które definiują sposób przedstawiania symboli w dokumentacji elektronicznej. Warto także wspomnieć, że niewłaściwe oznaczenie stanu styków może prowadzić do błędów w montażu i programowaniu, co w konsekwencji wpłynie na bezpieczeństwo i efektywność działania instalacji.

Pytanie 36

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 37

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 38

Jak można zmienić kierunek obrotów wirnika silnika bocznikowego prądu stałego bez konieczności przemagnesowania maszyny?

A. Odwrócić kierunek prądu w uzwojeniu komutacyjnym

B. Odwrócić kierunek prądu w uzwojeniu wzbudzenia

C. Odwrócić kierunek prądu w uzwojeniu twornika

D. Zamienić miejscami dwa przewody podłączone do źródła zasilania

Zmiana kierunku obrotów wirnika silnika bocznikowego prądu stałego poprzez odwrócenie kierunku prądu w uzwojeniu twornika jest uznawana za jedną z najefektywniejszych metod. W momencie, gdy zmieniamy kierunek przepływu prądu w uzwojeniu twornika, siła elektromotoryczna (SEM) generowana przez twornik również się odwraca. To z kolei powoduje, że wektory sił działających na wirnik zmieniają swój kierunek, co skutkuje odwrotnym ruchem obrotowym wirnika. Praktycznie, ta technika jest często wykorzystywana w różnych aplikacjach, takich jak napędy elektryczne w pojazdach, wentylatory czy maszyny przemysłowe. Dodatkowo, zgodnie z normami branżowymi dotyczącymi bezpieczeństwa oraz efektywności energetycznej, zmiana kierunku obrotów w ten sposób minimalizuje ryzyko uszkodzeń oraz wydłuża żywotność systemów napędowych. Warto również zaznaczyć, że zmiana ta jest łatwa do wdrożenia w układach z kontrolą prędkości, co czyni ją praktycznym rozwiązaniem w nowoczesnych systemach automatyki.

Pytanie 39

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 40

Jakim symbolem literowym jest oznaczane na schemacie układu hydraulicznego przyłącze przewodu ciśnieniowego?

A. Symbolem B

B. Symbolem P

C. Symbolem T

D. Symbolem A

Odpowiedź "Symbolem P" jest poprawna, ponieważ w schematach układów hydraulicznych standardowe oznaczenia literowe mają kluczowe znaczenie dla prawidłowego montażu i serwisowania. Symbol P oznacza przyłącze przewodu tłocznego, co jest istotne, ponieważ to właśnie przez ten przewód płyn hydrauliczny jest dostarczany do systemu pod wysokim ciśnieniem. Oznaczenie to wywodzi się od angielskiego słowa "Pressure", co podkreśla jego związek z ciśnieniem. W praktyce, zrozumienie i poprawne odczytywanie tych symboli jest niezbędne, aby uniknąć błędów, które mogą prowadzić do awarii systemu hydraulicznego. Na przykład, nieprawidłowe podłączenie przewodów tłocznych może skutkować wyciekiem płynów, co z kolei wpłynie na efektywność układu oraz może prowadzić do kosztownych napraw. Dlatego znajomość standardów i dobrych praktyk dotyczących oznaczeń hydraulicznych jest kluczowa dla inżynierów i techników w tej dziedzinie, a symbol P stanowi fundament w rozumieniu schematów hydraulicznych.
