Szczegółowe wyniki:

Pytanie 1

Które urządzenie należy zastosować do pomiaru temperatury obudowy i łożysk urządzenia napędowego?

A. Urządzenie 3.

B. Urządzenie 2.

C. Urządzenie 4.

D. Urządzenie 1.

Zastosowanie innych urządzeń, takich jak urządzenie 1, 2 lub 4, do pomiaru temperatury obudowy i łożysk urządzenia napędowego, może prowadzić do wielu problemów związanych z precyzją i efektywnością pomiarów. Urządzenia te, w przeciwieństwie do kamery termograficznej, wymagają bezpośredniego kontaktu z mierzonym obiektem, co może prowadzić do uszkodzenia elementów, a także jest czasochłonne i potencjalnie niebezpieczne. W kontekście diagnostyki, bezdotykowy pomiar temperatury ma kluczowe znaczenie, ponieważ pozwala na szybkie i dokładne ocenienie stanu urządzenia bez zakłócania jego pracy. Ponadto, metody oparte na kontaktowych pomiarach temperatury mogą nie być w stanie uchwycić dynamicznych zmian temperatury, które mogą wskazywać na problemy, takie jak nadmierne tarcie czy uszkodzenia łożysk. Tego typu błędne podejście do diagnostyki może prowadzić do kosztownych przestojów w produkcji i nieefektywnego utrzymania sprzętu. Właściwe zrozumienie wymagań dotyczących pomiarów temperatury w urządzeniach napędowych jest kluczowe dla zapewnienia ich długowieczności oraz efektywności. W związku z tym, użycie kamery termograficznej powinno być preferowane jako najlepsza praktyka w branży, co jest zgodne z aktualnymi standardami zarządzania jakością i bezpieczeństwem.

Pytanie 2

które z poniższych stwierdzeń dotyczących działania silnika bocznikowego prądu stałego wskazuje na występującą w nim nieprawidłowość?

A. Natężenie prądu w obwodzie wzbudzenia przekracza to w obwodzie twornika

B. Prędkość obrotowa wirnika rośnie przy osłabieniu wzbudzenia

C. Prędkość obrotowa wirnika na biegu jałowym jest wyższa od prędkości znamionowej

D. Natężenie prądu w obwodzie wzbudzenia jest niższe niż w obwodzie twornika

W analizowanych stwierdzeniach, błędne odpowiedzi mogą wynikać z nieporozumień dotyczących podstawowych zasad działania silników bocznikowych prądu stałego. Prąd w obwodzie wzbudzenia nie powinien być mniejszy niż w obwodzie twornika, ponieważ może to sugerować niedostateczne wzbudzenie, co prowadzi do zmniejszenia momentu obrotowego i osłabienia pracy silnika. Prędkość obrotowa wirnika wzrasta przy osłabieniu wzbudzenia, co jest zjawiskiem typowym dla silników prądu stałego, ale nie powinno być to mylone z normalnym działaniem. W rzeczywistości, obniżenie wzbudzenia prowadzi do zwiększenia prędkości obrotowej, ale również może prowadzić do niestabilności w pracy silnika i zwiększonego ryzyka przegrzania. Jednocześnie prędkość obrotowa na biegu jałowym nie powinna przekraczać prędkości znamionowej, ponieważ może to skutkować niewłaściwym działaniem silnika i potencjalnym uszkodzeniem komponentów. Kluczowe jest, aby operatorzy silników elektrycznych zrozumieli te zależności oraz systematycznie monitorowali parametry silnika, aby unikać sytuacji mogących prowadzić do awarii. Zrozumienie tych zasad jest niezbędne dla uzyskania efektywności oraz długowieczności systemów napędowych.

Pytanie 3

Podczas diagnostyki silnika elektrycznego stwierdzono, że uzwojenie stojana ma obniżoną rezystancję izolacji. Jakie działania należy podjąć?

A. Zwiększyć częstotliwość napięcia zasilającego

B. Zastosować dodatkowe uziemienie

C. Przeprowadzić osuszanie uzwojenia lub wymienić izolację

D. Zmniejszyć prąd wzbudzenia

Zwiększenie częstotliwości napięcia zasilającego nie jest właściwym rozwiązaniem problemu obniżonej rezystancji izolacji w uzwojeniu stojana silnika elektrycznego. Tego rodzaju działanie mogłoby prowadzić do dodatkowego stresu termicznego i mechanicznego na uzwojeniach, co tylko pogorszyłoby sytuację. Nie jest to zgodne z dobrą praktyką inżynierską, ponieważ nie odnosi się bezpośrednio do poprawy rezystancji izolacji. Z kolei zmniejszenie prądu wzbudzenia dotyczy głównie maszyn synchronicznych, a nie bezpośrednio kwestii izolacji w silnikach elektrycznych. Choć mogłoby to mieć pewien wpływ na ogólne warunki pracy silnika, nie rozwiązuje podstawowego problemu związanego z izolacją. Zastosowanie dodatkowego uziemienia jako środek zaradczy w sytuacji obniżonej rezystancji izolacji jest również niewłaściwe. Uziemienie jest istotnym elementem ochrony przed porażeniem elektrycznym, ale nie wpływa bezpośrednio na poprawę stanu izolacji uzwojeń. Uziemienie ma na celu bezpieczne odprowadzanie prądów upływowych w przypadku awarii, a nie poprawę parametrów izolacji. Wszystkie te błędne podejścia wynikają z nieporozumień dotyczących prawidłowego postępowania przy problemach z rezystancją izolacji i mogą prowadzić do niepotrzebnych awarii oraz zagrożeń dla bezpieczeństwa.

Pytanie 4

Który symbol graficzny określa urządzenie elektryczne wyposażone w izolację podwójną lub wzmocnioną?

A. B.

B. D.

C. A.

D. C.

Wybór innej odpowiedzi niż "C." wskazuje na pewne nieporozumienia dotyczące oznaczeń urządzeń elektrycznych. Wiele osób może błędnie kojarzyć inne symbole, takie jak prostokąty czy okręgi, z urządzeniami klasy II, co jest merytorycznie błędne. Prawidłowe zrozumienie symboli jest kluczowe przy projektowaniu i doborze urządzeń elektrycznych, ponieważ każdy symbol ma swoje ściśle określone znaczenie, oparte na międzynarodowych normach. Ignorowanie standardów, takich jak IEC 61140, może prowadzić do wyboru niewłaściwego sprzętu, co z kolei stwarza poważne zagrożenia dla bezpieczeństwa użytkowników. Przykładowo, urządzenia klasy I, które są oznaczane innym symbolem, wymagają uziemienia, co odróżnia je od podwójnie izolowanych urządzeń. Wybór niewłaściwego oznaczenia może prowadzić do sytuacji, w których użytkownik może być narażony na porażenie prądem, co w ekstremalnych przypadkach może zakończyć się tragicznie. Dlatego ważne jest, aby każdy specjalista z zakresu elektrotechniki i instalacji elektrycznych był świadomy różnic w oznaczeniach, co zapewni nie tylko zgodność z normami, ale także zwiększy bezpieczeństwo użytkowników.

Pytanie 5

Na rysunku przedstawiono tabliczkę znamionową silnika elektrycznego. Która z wymienionych wartości prądu zabezpieczenia przeciążeniowego wyłącznika silnikowego jest odpowiednia dla tego silnika?

A. 16,6 A

B. 5,5 A

C. 12,2 A

D. 11,1 A

Poprawna odpowiedź to 12,2 A, co wynika z zasad doboru zabezpieczeń przeciążeniowych dla silników elektrycznych. Zgodnie z normami, wartość prądu zabezpieczenia powinna być wyższa od nominalnego prądu silnika, aby zapewnić odpowiednią ochronę przed przeciążeniem. W tym przypadku, nominalny prąd silnika wynosi 11,1 A. Mnożąc tę wartość przez współczynnik 1,1, uzyskujemy wartość prądu zabezpieczenia przeciążeniowego równą 12,21 A. Po zaokrągleniu do dwóch miejsc po przecinku otrzymujemy 12,2 A. Stosowanie odpowiednich zabezpieczeń jest kluczowe, aby uniknąć uszkodzeń silników w przypadku ich przeciążenia. W praktyce, dobór odpowiednich wartości prądu zabezpieczenia przeciążeniowego ma na celu nie tylko ochronę urządzeń, ale również zapewnienie ich efektywności i długowieczności. Warto również zauważyć, że zgodnie z normami IEC 60947-4-1, dobór zabezpieczeń powinien uwzględniać różne warunki eksploatacyjne, co wpływa na ostateczny wybór odpowiednich wartości.

Pytanie 6

Podczas inspekcji silnika indukcyjnego klatkowego o mocy 11 kW, który działa bez obciążenia, można usłyszeć głośne stuki dochodzące z wnętrza urządzenia. Jaką przyczynę tej usterki można uznać za najbardziej prawdopodobną?

A. Zbyt wysoka temperatura urządzenia

B. Niestabilne przymocowanie silnika do podłoża

C. Zanik napięcia w jednej z faz

D. Zużyte łożyska kulkowe na wale silnika

Zbyt wysoka temperatura silnika zazwyczaj nie prowadzi do stuków, tylko do przegrzania i uszkodzenia izolacji uzwojeń. To sprawia, że silnik może tracić wydajność. Wpływ temperatury jest ważny, ale objawy z tym związane, jak przeciążenie, są bardziej subtelne i nie zawsze dają o sobie znać przez hałas. Jeżeli w jednej z faz napięcie zanika, to silnik może zacząć działać asymetrycznie i to może powodować drgania, ale to nie jest typowy powód stuków. Takie problemy częściej prowadzą do całkowitego zatrzymania silnika czy niestabilności, a nie do hałasu. Jeśli silnik nie jest stabilnie przymocowany do podłoża, to może to wpływać na jego działanie, ale nie ma to bezpośredniego związku z uderzeniami wewnętrznymi. Takie sytuacje mogą wywoływać wibracje, ale nie generują głośnych dźwięków, jak to ma miejsce przy zużytych łożyskach. W praktyce, szukanie przyczyn hałasu w silnikach wymaga zrozumienia, że wiele czynników może mieć wpływ na ich pracę. Często źle przeprowadzona analiza prowadzi do błędnych wniosków i nieefektywnej naprawy.

Pytanie 7

W jakim celu stosuje się kondensator rozruchowy w silniku, którego schemat przedstawiono na ilustracji?

A. W celu zmniejszenia mocy czynnej pobieranej z sieci.

B. W celu zwiększenia mocy silnika.

C. W celu zwiększenia momentu rozruchowego.

D. W celu zmniejszenia sprawności silnika.

W tym typie silnika jednofazowego z uzwojeniem głównym i pomocniczym łatwo pomylić rolę kondensatora i przypisać mu różne, często błędne funkcje. Kondensator rozruchowy nie służy do „pompowania” mocy silnika ponad wartość znamionową. Moc mechaniczna oddawana na wale zależy głównie od konstrukcji silnika, przekroju żelaza, liczby zwojów, prądu i strat. Kondensator nie jest jakimś turbo-dopalaczem, który magicznie zwiększa moc; on jedynie poprawia warunki powstawania momentu elektromagnetycznego podczas startu, tworząc lepsze pole wirujące. Czasem pojawia się też mylne skojarzenie, że dodatkowy kondensator ma „pogorszyć sprawność”, bo coś tam jeszcze pobiera prąd. W rzeczywistości sprawność silnika w stanie ustalonym praktycznie nie jest określana przez kondensator rozruchowy, bo ten element i tak jest odłączany po rozruchu. Owszem, kondensator pracy wpływa na charakter prądu (koryguje cos φ), ale nie po to, żeby sprawność spadła, tylko żeby układ działał stabilnie. Kolejne typowe złudzenie to przekonanie, że kondensator rozruchowy zmniejsza moc czynną pobieraną z sieci. W momencie rozruchu silnik wręcz pobiera duży prąd, a więc i sporą moc czynną, bo musi pokonać bezwładność i często obciążenie mechaniczne. Kondensator wprowadza składnik pojemnościowy prądu, poprawiając warunki elektromagnetyczne w silniku, ale nie jest elementem służącym do oszczędzania energii w takim sensie, jak kompensacja mocy biernej w rozdzielnicy. Typowy błąd myślowy polega na tym, że skoro kondensator „coś poprawia”, to od razu kojarzy się to z oszczędnością energii albo zwiększeniem mocy. W silnikach jednofazowych jego główna rola jest inna: wytworzenie odpowiedniego przesunięcia fazowego między prądami w uzwojeniu głównym i pomocniczym, tak aby przy rozruchu powstał wystarczająco duży moment elektromagnetyczny, który pewnie ruszy wirnik nawet przy ciężkim obciążeniu.

Pytanie 8

Na ilustracji przedstawiono tabliczkę zaciskową typowego silnika trójfazowego z uzwojeniami stojana połączonymi w gwiazdę. Które pary zacisków po zdjęciu metalowych zwieraczy należy ze sobą zewrzeć, aby uzwojenia silnika zostały skojarzone w trójkąt?

A. 1-6, 2-4, 3-5

B. 1-5, 2-6, 3-4

C. 1-5, 2-4, 3-6

D. 1-4, 2-5, 3-6

Wybór niewłaściwych par zacisków do połączenia uzwojeń silnika trójfazowego może prowadzić do wielu problemów. Osoby, które decydują się na złączenie zacisków 1-5, 2-6 i 3-4, mogą nie być świadome, że takie połączenie nie umożliwia pełnego wykorzystania uzwojeń. W pierwszym przypadku, złączenie zacisków 1-5 nie spaja właściwie końca pierwszego uzwojenia z początkiem drugiego, co uniemożliwia przepływ prądu przez właściwe ścieżki. Z kolei, łączenie 2-6 oraz 3-4 prowadzi do niewłaściwego skojarzenia uzwojeń, co może skutkować ich uszkodzeniem oraz zmniejszeniem efektywności silnika. Typowe błędy myślowe w tym kontekście mogą obejmować nieprawidłowe interpretacje schematów połączeń i brak zrozumienia podstaw działania silników trójfazowych. Zastosowanie błędnych kombinacji może również prowadzić do poniesienia dodatkowych kosztów związanych z naprawą czy wymianą uszkodzonych komponentów. Dla osiągnięcia optymalnej wydajności i bezpieczeństwa pracy silnika, kluczowe jest stosowanie się do dobrych praktyk inżynieryjnych oraz norm, które jasno określają zasady łączenia uzwojeń w silnikach elektrycznych.

Pytanie 9

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 10

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 11

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 12

Który z poniższych przewodów powinien zastąpić uszkodzony przewód OW 4×2,5 mm², który zasila silnik indukcyjny trójfazowy do napędu maszyny w warsztacie ślusarskim?

A. H03V2V2H2-F 2X2,5

B. H07VV-U 5G2,5

C. H03V2V2-F 3G2,5

D. H07RR-F 5G2,5

Odpowiedzi H07VV-U 5G2,5, H03V2V2-F 3G2,5 oraz H03V2V2H2-F 2X2,5 nie są odpowiednie do zastąpienia uszkodzonego przewodu OW 4×2,5 mm² w przypadku silnika indukcyjnego trójfazowego. Przewód H07VV-U 5G2,5 jest przewodem typu płaskiego, przeznaczonym głównie do instalacji stałych, co nie jest idealnym rozwiązaniem w warunkach warsztatowych, gdzie elastyczność przewodu jest kluczowa. Zastosowanie przewodu, który nie jest odporny na uszkodzenia mechaniczne, może prowadzić do jego uszkodzenia, a w konsekwencji do awarii silnika. Z kolei przewody H03V2V2-F 3G2,5 oraz H03V2V2H2-F 2X2,5 charakteryzują się mniejszą liczbą żył oraz niższymi parametrami elektrycznymi, co czyni je niewystarczającymi do zasilania silników o większej mocy, które wymagają solidnych połączeń trójfazowych. Wybierając przewody, istotne jest, aby zwracać uwagę na ich klasyfikację zgodnie z europejskimi normami, a także na zastosowanie w konkretnych warunkach. Ignorowanie tych aspektów prowadzi do niewłaściwego doboru materiałów oraz potencjalnych zagrożeń dla zdrowia i bezpieczeństwa w miejscu pracy.

Pytanie 13

Do wykonania WLZ w instalacji trójfazowej jak na rysunku należy zastosować przewód typu

A. UTP

B. LgY

C. YDY

D. YKY

Przewód typu YKY jest najlepszym wyborem do wykonania wewnętrznej linii zasilającej (WLZ) w instalacji trójfazowej. Jego konstrukcja, oparta na miedzi i izolacji PVC, zapewnia odporność na różne warunki atmosferyczne oraz mechaniczne uszkodzenia, co jest kluczowe w instalacjach zarówno wewnętrznych, jak i zewnętrznych. W praktyce, YKY jest często stosowany w instalacjach przemysłowych oraz w budynkach mieszkalnych, gdzie wymagana jest stabilna i bezpieczna dostawa energii elektrycznej. Użycie przewodu YKY pozwala na zachowanie wysokiej wydajności energetycznej oraz minimalizację strat energii. Dodatkowo, zgodność z normami PN-EN 60228 oraz PN-EN 50525 potwierdza jego zastosowanie w instalacjach trójfazowych. Wybór YKY zamiast YDY jest uzasadniony tym, że YDY, mimo że również wykonany z miedzi, ma mniejszą odporność na czynniki zewnętrzne, co może prowadzić do uszkodzeń w trudniejszych warunkach. Właściwy dobór przewodu jest kluczowy dla zapewnienia bezpieczeństwa oraz efektywności instalacji elektrycznej.

Pytanie 14

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

Które z poniższych wymagań nie jest konieczne do spełnienia przy wprowadzaniu do użytku po remoncie urządzenia napędowego z silnikiem trójfazowym P_n = 15 kW, U_n = 400 V (Δ), f_n = 50 Hz?

A. Silnik jest wyposażony w przełącznik gwiazda-trójkąt

B. Wyniki testów technicznych urządzenia są zadowalające

C. Urządzenie spełnia kryteria efektywnego zużycia energii

D. Moc silnika jest odpowiednia do wymagań napędzanego sprzętu

Odpowiedź wskazująca na to, że silnik jest wyposażony w przełącznik gwiazda-trójkąt jest poprawna, ponieważ to wymaganie nie jest konieczne do spełnienia przy przyjmowaniu urządzenia napędowego do eksploatacji po remoncie. Przełącznik gwiazda-trójkąt jest stosowany w silnikach elektrycznych, aby umożliwić ich rozruch przy niższej mocy znamionowej, co zmniejsza szczytowy prąd rozruchowy i zmniejsza obciążenie mechaniczne. Jednak nie jest to wymóg w kontekście przyjmowania do eksploatacji, ponieważ urządzenia mogą funkcjonować prawidłowo bez takiego przełącznika, zwłaszcza gdy nie ma potrzeby minimalizacji prądu rozruchowego. W praktyce, w zależności od zastosowania, niektóre silniki mogą być uruchamiane bezpośrednio, co jest całkowicie akceptowalne, zwłaszcza w zastosowaniach, gdzie napęd jest normalnie obciążony. Przykładem mogą być silniki napędzające wentylatory lub pompy, gdzie obciążenie jest od samego początku znaczące, co eliminuje potrzebę stosowania przełączników gwiazda-trójkąt.

Pytanie 16

Które z poniższych rozwiązań gwarantuje podstawową ochronę przed porażeniem w grzejniku elektrycznym działającym w systemie TN-S?

A. Izolacja robocza

B. Zastosowanie wyłącznika różnicowoprądowego w obwodzie zasilania

C. Zastosowanie wyłącznika instalacyjnego nadprądowego w obwodzie zasilania

D. Podłączenie obudowy do uziemienia ochronnego

Podłączenie obudowy do uziemienia ochronnego jest często mylone z podstawową ochroną przeciwporażeniową, jednak w przypadku grzejnika elektrycznego pracującego w sieci TN-S to podejście nie jest wystarczające. Uziemienie ma na celu zabezpieczenie przed skutkami awarii w sytuacji, gdy izolacja robocza zawiedzie, jednak nie eliminuje konieczności stosowania izolacji jako pierwszej linii obrony. Uziemienie chroni użytkownika w przypadku, gdy obudowa urządzenia staje się naładowana wskutek uszkodzenia, ale nie chroni przed porażeniem w sytuacji, gdy elementy elektryczne są w kontakcie z użytkownikiem, zanim dojdzie do zadziałania systemu uziemiającego. Izolacja robocza zapewnia, że nawet w przypadku uszkodzenia, nie dojdzie do sytuacji, w której prąd elektryczny może przepłynąć przez obudowę grzejnika. Ponadto zastosowanie wyłącznika różnicowoprądowego lub instalacyjnego nadprądowego to metody zabezpieczające, które działają w momencie wykrycia nieprawidłowości, ale nie eliminują ryzyka podczas normalnej pracy urządzenia. Błędem może być zatem postrzeganie uziemienia lub wyłączników jako samodzielnych rozwiązań ochronnych, zamiast traktowania ich jako uzupełniających elementów systemu ochrony, który powinien zawsze obejmować odpowiednią izolację roboczą, jako fundamentalny wymóg bezpieczeństwa w instalacjach elektrycznych.

Pytanie 17

W trakcie pomiarów impedancji pętli zwarcia obwodu gniazda jednofazowego 230 V przyrząd wskazał wartość \( Z_s = 4{,}5 \, \Omega \). Którym z przedstawionych na rysunkach aparatów należy zabezpieczyć mierzony obwód, aby zapewnić ochronę przy uszkodzeniu, realizowaną przez samoczynne wyłączenie zasilania?

A. Wyłącznik nadprądowy B10 (Legrand)
B. Wyłącznik nadprądowy B16 (Legrand)
C. Wyłącznik nadprądowy B20 (Legrand)
D. Wyłącznik nadprądowy B25 (Legrand)

A. B.

B. A.

C. D.

D. C.

Odpowiedź A jest trafna, bo wyłącznik nadprądowy z charakterystyką B10 jest stworzony z myślą o ochronie obwodów oświetleniowych i gniazd w naszych domach. Może przerwać prąd zwarcia, który wynosi 51 A, co jest w sam raz, gdy mamy impedancję pętli zwarcia Zs = 4,5 Ω. A żeby to lepiej zrozumieć, można sobie policzyć maksymalny prąd zwarcia (Isc) z wzoru: Isc = U/Zs, co daje właśnie te 51 A przy napięciu 230 V. Wyłącznik nadprądowy nie tylko chroni obwód przed przeciążeniem, ale też automatycznie odłącza zasilanie, kiedy coś się dzieje, co zmniejsza ryzyko pożaru i uszkodzenia sprzętu. Z własnego doświadczenia mogę powiedzieć, że dobranie odpowiedniego urządzenia zabezpieczającego jest kluczowe, żeby zapewnić bezpieczeństwo oraz, żeby wszystko działało zgodnie z normami EN 60898.

Pytanie 18

Korzystając z tabeli oceń, który wynik badania pozwala wyciągnąć pozytywny wniosek o stanie izolacji jednofazowej instalacji elektrycznej 230 V, 50 Hz.

Napięcie nominalne obwodu	Napięcie pomiarowe prądu stałego d.c.	Wymagana rezystancja izolacji
Napięcie nominalne obwodu	V	MΩ
SELV i PELV	250	≥ 0,5
do 500 V włącznie, w tym FELV	500	≥ 1,0
powyżej 500 V	1000	≥ 1,0

Wynik badania	Napięcie pomiarowe prądu stałego, kV	Rezystancja izolacji, kΩ
A.	230	1050
B.	250	500
C.	400	1100
D.	500	1000

A. A.

B. D.

C. C.

D. B.

Wybór innej odpowiedzi niż D wskazuje na pewne nieporozumienia dotyczące wymagań normatywnych związanych z izolacją instalacji elektrycznych. W przypadku instalacji jednofazowej o napięciu 230 V, standardy ustanawiają minimalne wymagania dotyczące rezystancji izolacji na poziomie 1,0 MΩ. Odpowiedzi inne niż D mogą sugerować, że użytkownik nie dostrzega znaczenia tych norm. Przykładowo, wybór odpowiedzi A lub B może być wynikiem błędnego założenia, że niższe wartości rezystancji są akceptowalne. Często w praktyce można spotkać się z sytuacjami, gdzie niewłaściwy pomiar lub interpretacja wyników prowadzi do błędnych wniosków, co z kolei może doprowadzić do decyzji o kontynuacji eksploatacji instalacji, która w rzeczywistości jest zagrożona. Warto zwrócić uwagę, że tylko odpowiednia rezystancja izolacji może zapewnić bezpieczeństwo użytkowników oraz sprawność urządzeń elektrycznych. W związku z tym, nieprzestrzeganie tych norm może prowadzić do poważnych konsekwencji, takich jak ryzyko porażenia prądem lub pożaru. Kluczową kwestią jest zrozumienie, że odpowiednie wartości rezystancji izolacji są podstawą do oceny stanu każdego systemu elektrycznego. Dlatego tak ważne jest, aby przy podejmowaniu decyzji korzystać z dokładnych danych i sprawdzać je zgodnie z obowiązującymi standardami.

Pytanie 19

Jakie czynności związane z użytkowaniem urządzeń elektrycznych są obowiązkiem personelu odpowiedzialnego za te urządzenia?

A. Zarządzanie czasem pracy

B. Oględziny wymagające demontażu

C. Włączanie i wyłączanie

D. Przeglądy wymagające demontażu

Optymalizacja czasu pracy, przeglądy wymagające demontażu oraz oględziny wymagające demontażu nie są bezpośrednio związane z codziennymi zadaniami pracowników obsługi urządzeń elektrycznych. W kontekście pierwszej z wymienionych odpowiedzi, choć optymalizacja czasu pracy jest istotna w zarządzaniu procesami, nie jest to czynność, którą wykonują pracownicy obsługi bezpośrednio przy samym urządzeniu. Optymalizacja raczej odnosi się do analizy wydajności i strategii operacyjnych, które są podejmowane na poziomie zarządzania, a nie w codziennym użytkowaniu maszyn. W przypadku przeglądów i oględzin wymagających demontażu, są to skomplikowane zadania, które zazwyczaj są realizowane przez wyspecjalizowanych techników lub inżynierów, a nie pracowników zajmujących się obsługą. Obejmuje to takie czynności jak demontaż elementów maszyny w celu przeprowadzenia szczegółowych inspekcji, co wymaga zaawansowanej wiedzy technicznej oraz odpowiednich uprawnień. W praktyce, takie operacje powinny być zgodne z zaleceniami producenta i standardami bezpieczeństwa, aby zminimalizować ryzyko awarii lub uszkodzeń. Powszechnym błędem jest mylenie prac rutynowych związanych z obsługą z bardziej skomplikowanymi zadaniami konserwacyjnymi, co może prowadzić do niewłaściwego przypisania obowiązków oraz z potencjalnymi zagrożeniami dla bezpieczeństwa operacji. W związku z tym, kluczowe jest zachowanie jasnego podziału obowiązków i odpowiedzialności między różnymi poziomami personelu w zakładzie.

Pytanie 20

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 21

Określ rodzaj uszkodzenia w transformatorze jednofazowym o napięciach znamionowych: U_1n = 230 V, U_2n = 50 V, jeżeli w układzie pomiarowym, którego schemat przedstawiono na rysunku, woltomierz V1 wskazuje 230 V, a woltomierz V2 wskazuje 40 V.

A. Przerwa w uzwojeniu pierwotnym.

B. Częściowe zwarcie w uzwojeniu wtórnym.

C. Częściowe zwarcie w uzwojeniu pierwotnym.

D. Przerwa w uzwojeniu wtórnym.

Wybrana odpowiedź jest prawidłowa, ponieważ wskazuje na częściowe zwarcie w uzwojeniu wtórnym transformatora. Woltomierz V1, którego wskazanie wynosi 230 V, pokazuje, że uzwojenie pierwotne działa prawidłowo, co potwierdza, że zasilanie transformatora jest stabilne. Z kolei woltomierz V2 wskazuje jedynie 40 V, co jest wartością znacznie niższą od nominalnego napięcia 50 V dla uzwojenia wtórnego. Taki spadek napięcia sugeruje, że uzwojenie wtórne ma problem, który może być spowodowany częściowym zwarciem. W przypadku częściowego zwarcia część uzwojenia może działać, ale nie w pełni, co prowadzi do obniżonej wydajności i niższego napięcia. Zrozumienie tego typu uszkodzeń jest istotne w diagnostyce i utrzymaniu transformatorów, ponieważ pozwala na szybsze lokalizowanie problemów i ich naprawę, co jest zgodne z zasadami efektywnego zarządzania infrastrukturą elektryczną.

Pytanie 22

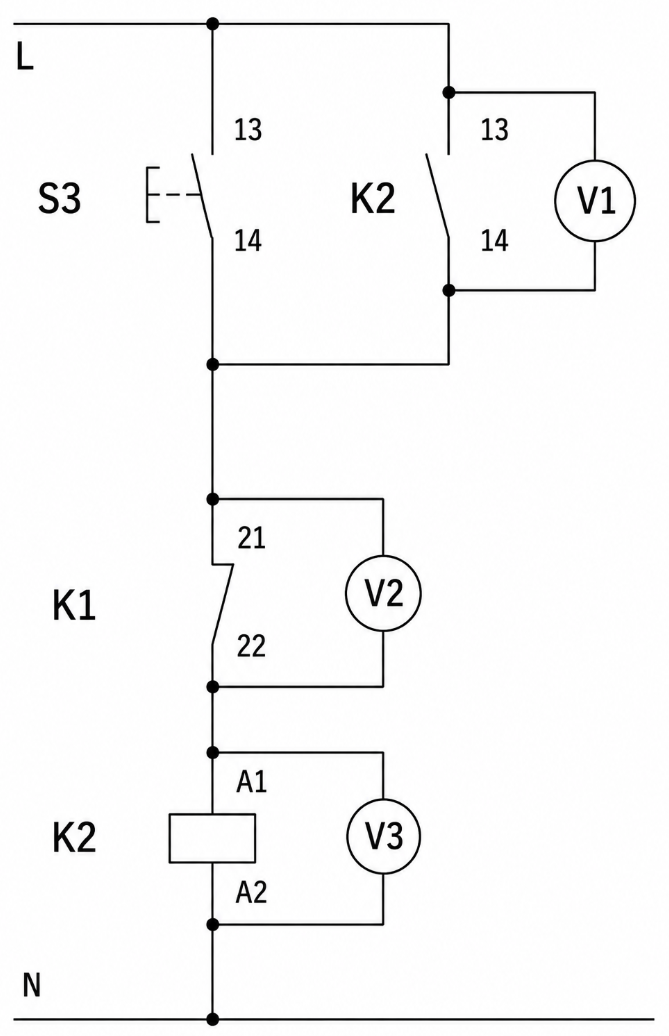

Na rysunku przedstawiono schemat układu pomiarowego w obwodzie sterowania silnika zasilanego napięciem 230/400 V o częstotliwości 50 Hz. Po naciśnięciu przycisku S3 stycznik K2 oraz silnik (który powinien zostać załączony przez styki główne stycznika K2) nie działają. Wskazania woltomierzy: V1: U=0 V; V2: U=230 V; V3: U=0 V oznaczają uszkodzenie:

A. styków pomocniczych K2

B. cewki stycznika K2

C. przycisku S3

D. styków pomocniczych K1

Wybór przycisku S3 jako przyczyny problemu w obwodzie sterowania silnikiem nie jest uzasadniony, gdyż wskazania woltomierzy nie sugerują jego uszkodzenia. Przycisk S3 byłby odpowiedzialny za rozpoczęcie obwodu, ale zasilanie dochodzi do styków pomocniczych K1, co wyklucza jego awarię. W kontekście cewki stycznika K2, brak zasilania na V3 wskazuje na inne źródło problemu, nie samą cewkę. Cewka mogłaby być uszkodzona, gdyby na niej występowało napięcie, co nie ma miejsca, dlatego przypisanie uszkodzenia cewki K2 bezpośrednio do wyników pomiarów jest błędne. Podobnie twierdzenie o uszkodzeniu styków pomocniczych K2 również jest mylące, ponieważ wskazania V2 sugerują, że zasilanie jest obecne. Błędy te często wynikają z niedostatecznego zrozumienia roli poszczególnych komponentów w obwodzie oraz zależności między nimi. W praktyce ważne jest, aby zrozumieć, jak obwody sterowania funkcjonują, a także jak poprawnie interpretować wyniki pomiarów, co jest kluczowe dla diagnostyki i naprawy systemów elektrycznych.

Pytanie 23

Po włączeniu oświetlenia na klatce schodowej przez automat schodowy, żarówka na pierwszym piętrze nie zaświeciła, podczas gdy pozostałe żarówki na innych piętrach działały bez zarzutów. Jakie może być źródło tej awarii?

A. Niedokręcony przewód do łącznika na pierwszym piętrze

B. Uszkodzony automat schodowy

C. Niedokręcony przewód do oprawy na pierwszym piętrze

D. Uszkodzony łącznik na pierwszym piętrze

Niedokręcony przewód do oprawy na pierwszym piętrze może być przyczyną braku działania żarówki w tym miejscu. Ta sytuacja często występuje w instalacjach elektrycznych, gdy podczas montażu lub konserwacji, przewody nie są odpowiednio dokręcone. W przypadku oświetlenia na klatkach schodowych, gdzie automaty schodowe kontrolują oświetlenie, każdy element musi być prawidłowo podłączony, aby zapewnić szczelność obwodu. Przykładem może być sytuacja, gdy podczas wymiany żarówki osoba nie zwraca uwagi na stan połączeń, co może prowadzić do ich luzowania. W praktyce, regularne kontrole i konserwacja instalacji elektrycznych, zgodne z normami PN-IEC 60364, są kluczowe dla zapewnienia bezpieczeństwa oraz efektywności działania systemów oświetleniowych. Zawsze warto sprawdzić połączenia przed uznaniem, że część jest uszkodzona, co może zaoszczędzić czas i koszty związane z naprawą.

Pytanie 24

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 25

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 26

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 27

W którym z poniższych miejsc, podczas pracy z urządzeniami elektrycznymi, nie jest dopuszczalne stosowanie izolacji stanowiska jako środków ochrony przed dotykiem pośrednim?

A. Placu budowy

B. Warsztacie sprzętu RTV

C. Laboratorium

D. Pracowni edukacyjnej

Odpowiedź 'plac budowy' to strzał w dziesiątkę! Na budowie mamy do czynienia z różnymi trudnymi warunkami, które utrudniają stosowanie izolacji jako formy ochrony przed dotykiem pośrednim. Często jest tam wilgoć, pyły i materiały budowlane wokół, co zwiększa ryzyko porażenia prądem. Z normami BHP się nie żartuje, bo w takich warunkach izolacja może być niewystarczająca. Wyobraź sobie, że coś się popsuje i pracownicy mogą mieć kontakt z przewodami pod napięciem! Dlatego na budowach zaleca się dodatkowe środki ochrony, jak odpowiednia odzież robocza, systemy ochrony różnicowoprądowej i różne osłony. Regularne szkolenia i audyty sprzętu to też kluczowe elementy utrzymania bezpieczeństwa elektrycznego w takim miejscu.

Pytanie 28

Jaka powinna być minimalna wartość znamionowego prądu wyłącznika nadprądowego chroniącego obwód zasilający jednofazowy piekarnik oporowy, aby przy napięciu 230 V mógł on pobierać moc elektryczną równą 2 kW?

A. 16 A

B. 10 A

C. 20 A

D. 13 A

Aby obliczyć minimalną wartość znamionowego prądu wyłącznika nadprądowego, należy zastosować wzór na moc elektryczną, który łączy moc (P), napięcie (U) oraz prąd (I). Wzór ten można przedstawić jako P = U * I. Z naszej sytuacji mamy moc 2 kW (2000 W) oraz napięcie 230 V. Przekształcając wzór, otrzymujemy I = P / U. Podstawiając wartości, otrzymujemy I = 2000 W / 230 V, co daje około 8,7 A. Jabłko z tej wartości, zgodnie z normami i zaleceniami stosuje się wyłączniki nadprądowe o wartościach znamionowych, które są standardowo dostępne w sklepach. Wyłączniki te są dostępne w wartościach 6 A, 10 A, 16 A, 20 A i wyższych. Zatem, aby zapewnić odpowiedni margines bezpieczeństwa oraz zgodność z przepisami, minimalna wartość wyłącznika powinna wynosić 10 A. Dobrym przykładem zastosowania tego wyłącznika jest jego użycie w domowych instalacjach elektrycznych, gdzie piekarniki oporowe są powszechnie używane. Wybór wyłącznika o wartości znamionowej 10 A chroni obwód przed przeciążeniem oraz awarią sprzętu.

Pytanie 29

Który przedział wartości napięcia U2 można uzyskać w przedstawionym na schemacie układzie dzielnika napięcia o danych: U1 = 12V, R1 = 3Ω, R2 = 9Ω?

A. 3 V ÷ 12 V

B. 0 V ÷ 12 V

C. 9 V ÷ 12 V

D. 0 V ÷ 9 V

Rozwiązując zadania z dzielnikiem napięcia warto trzymać się prostego, ale bardzo konkretnego schematu myślenia: dwa rezystory w szeregu dzielą napięcie proporcjonalnie do swoich rezystancji. Przy U1 = 12 V oraz R1 = 3 Ω i R2 = 9 Ω całkowita rezystancja wynosi 12 Ω, więc prąd to 1 A. To od razu narzuca, że spadek napięcia na R1 wyniesie 3 V, a na R2 – 9 V. Widzimy więc, że na zaciskach U2, przy idealnym, nieobciążonym wyjściu, nie da się uzyskać 12 V, bo całe napięcie 12 V rozkłada się na dwóch elementach i tylko część przypada na R2. Stąd odpowiedzi sugerujące przedział 0–12 V wynikają zwykle z myślenia w stylu „na wyjściu zawsze może być tyle co na zasilaniu”, co jest prawdziwe dla przewodu, ale nie dla dzielnika rezystorowego. Pojawia się też często intuicja, że skoro na górnym rezystorze jest 3 V, to na wyjściu napięcie musi zaczynać się od 3 V, a więc przedział 3–12 V. To jest typowy błąd: mylenie napięcia w jednym punkcie z różnicą potencjałów między innymi punktami obwodu. W dzielniku napięcia U2 mierzymy względem dolnego bieguna (masy), dlatego może ono przyjąć wartość od 0 V (zwarcie do masy lub bardzo silne obciążenie) do maksymalnie 9 V przy braku obciążenia. Z kolei zakres 9–12 V nie ma uzasadnienia fizycznego, bo napięcie na R2 z definicji nie może przekroczyć części całkowitego napięcia przypadającej na ten element, wynikającej z proporcji rezystancji. Dobra praktyka projektowa, opisana w większości podręczników do elektrotechniki i elektroniki, zaleca zawsze liczenie konkretnych wartości z prawa Ohma i z zależności U2 = U1 · R2 / (R1 + R2), zamiast opierania się na „przeczuciu”, bo właśnie to przeczucie najczęściej prowadzi do takich błędnych przedziałów.

Pytanie 30

Jakimi drutami nawojowymi można nawinąć uszkodzony transformator, aby zachował swoje parametry elektryczne, jeśli nie ma się drutu o takim samym polu przekroju poprzecznego jak pierwotny?

A. O średnicy dwa razy mniejszej, połączonymi równolegle

B. O przekroju dwa razy mniejszym, połączonymi szeregowo

C. O przekroju dwa razy mniejszym, połączonymi równolegle

D. O średnicy dwa razy mniejszej, połączonymi szeregowo

Odpowiedź, która sugeruje użycie drutu o przekroju dwa razy mniejszym, połączonym równolegle, jest prawidłowa ze względu na zasadę zachowania impedancji w transformatorach. Gdy zmniejszamy pole przekroju poprzecznego drutu nawojowego, zwiększa się jego oporność, co negatywnie wpływa na zdolność przewodzenia prądu. Aby zrekompensować tę utratę, łączenie dwóch lub więcej drutów równolegle pozwala na zwiększenie efektywnej powierzchni przekroju poprzecznego, co przeciwdziała wzrostowi oporności. W praktyce takie podejście jest zgodne z normami stosowanymi w rewitalizacji transformatorów, gdzie zachowanie parametrów elektrycznych jest kluczowe dla ich dalszego funkcjonowania. Dodatkowo, przy odpowiednim doborze materiałów izolacyjnych oraz średnicy drutów, można uzyskać wydajność bliską oryginalnym wartościom. Przykładem może być przezwojenie transformatora w elektrowniach, gdzie zastosowanie drutów o mniejszych średnicach, połączonych równolegle, skutkuje poprawą funkcjonowania urządzenia, a także wpływa na obniżenie kosztów materiałów. Takie praktyki są szeroko przyjęte w branży, co potwierdzają liczne publikacje i normy techniczne.

Pytanie 31

Jakie zjawisko można zaobserwować przy cewce indukcyjnej w przypadku zwarcia międzyzwojowego?

A. wzrostu rezystancji cewki

B. wzrostu reaktancji cewki

C. spadku indukcyjności cewki

D. zmniejszenia natężenia prądu płynącego przez cewkę

Zwarcie międzyzwojowe w cewce indukcyjnej objawia się przede wszystkim zmniejszeniem jej indukcyjności. Indukcyjność cewki jest miarą zdolności do magazynowania energii w polu magnetycznym i jest ściśle związana z liczbą zwojów, ich rozmieszczeniem oraz właściwościami materiałów rdzenia. Kiedy zachodzi zwarcie, część zwojów staje się praktycznie połączona ze sobą, co prowadzi do redukcji efektywnej liczby zwojów, a w konsekwencji do obniżenia indukcyjności. W praktyce, zmniejszona indukcyjność może prowadzić do nieprawidłowego działania obwodów, na przykład w aplikacjach takich jak zasilacze impulsowe czy filtry LC, gdzie wymagane są określone parametry indukcyjności. Przykładem może być zasilacz, w którym spadek indukcyjności cewki może prowadzić do wzrostu prądu, co z kolei może skutkować przegrzewaniem się komponentów lub ich uszkodzeniem. W branży elektroenergetycznej i automatyce, regularne testowanie indukcyjności cewki jest kluczowe w utrzymaniu wydajności urządzeń i zapobieganiu awariom.

Pytanie 32

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

W jaki sposób zmieni się prędkość obrotowa silnika synchronicznego, gdy liczba par biegunów w jego tworniku zostanie zmieniona z 2 na 1?

A. Czterokrotnie wzrośnie

B. Czterokrotnie zmniejszy się

C. Dwukrotnie zmniejszy się

D. Dwukrotnie wzrośnie

W kontekście prędkości obrotowej silnika synchronicznego, niektóre odpowiedzi mogą prowadzić do mylnych wniosków. Na przykład, stwierdzenie, że prędkość obrotowa zmaleje czterokrotnie, jest niezgodne z podstawowymi zasadami działania tych silników. Zmniejszenie liczby par biegunów z 2 na 1 nie prowadzi do zmniejszenia prędkości, lecz do jej wzrostu, co jest kluczowym aspektem zapamiętywania zasady działania silników synchronicznych. Z kolei stwierdzenie, że prędkość zmaleje dwukrotnie, także jest błędne, gdyż sugeruje, że zmiana liczby par biegunów działa w odwrotny sposób, co jest sprzeczne z równaniem n = (120 * f) / p. Powinno być jasne, że zmniejszenie liczby par biegunów zwiększa prędkość obrotową, a nie zmniejsza. Ponadto, błędne koncepcje związane z odpowiedziami mówiącymi o czterokrotnym wzroście prędkości również wskazują na nieporozumienia dotyczące proporcjonalności między liczbą par biegunów a prędkością obrotową. W rzeczywistości, prędkość obrotowa jest odwrotnie proporcjonalna do liczby par biegunów, co potwierdza, że w przypadku zmiany liczby z 2 na 1 prędkość obrotowa wzrośnie dokładnie dwukrotnie. Czynniki te są kluczowe dla zrozumienia działania silników elektrycznych, a ich zrozumienie jest niezbędne dla inżynierów i techników, którzy zajmują się projektowaniem oraz eksploatacją systemów napędowych.

Pytanie 34

Układ pomiarowy, którego schemat przedstawiono na rysunku, pozwala na sprawdzenie

A. rezystancji izolacji podłogi stanowiska izolowanego.

B. impedancji pętli zwarcia.

C. rezystancji uziemienia uziomu ochronnego.

D. ciągłości przewodów wyrównawczych.

Wybór odpowiedzi dotyczącej impedancji pętli zwarcia jest błędny, ponieważ tego rodzaju pomiar dotyczy całkowitej rezystancji obwodu elektrycznego, a nie izolacji podłogi. Impedancja pętli zwarcia używana jest głównie do oceny skuteczności zabezpieczeń przeciwwybuchowych i jest istotna w kontekście ochrony przed skutkami zwarć. Użytkownik, który myśli, że pomiar impedancji pętli zwarcia jest równoważny pomiarowi rezystancji izolacji, mógłby mylnie sądzić, że te dwa pomiary dostarczają tych samych informacji, co jest nieprawdziwe. Kolejna niepoprawna odpowiedź, dotycząca ciągłości przewodów wyrównawczych, również nie jest spójna z przedstawionym układem. Ciągłość przewodów jest ważna do zapewnienia skutecznej ochrony przed porażeniem, ale nie jest ona bezpośrednio związana z badaniem izolacji podłogi. Podobnie, odpowiedź sugerująca pomiar rezystancji uziemienia jest myląca, ponieważ dotyczy ona innego aspektu systemu elektrycznego, a nie jakości izolacji. Ostatnia błędna odpowiedź, dotycząca rezystancji izolacji podłogi stanowiska izolowanego, jest bliska prawidłowej, jednak nie zrozumiałe dla użytkownika może być, w jakim kontekście pomiar ten jest przeprowadzany. Niezrozumienie różnic pomiędzy tymi zjawiskami może prowadzić do nieprawidłowej oceny bezpieczeństwa instalacji elektrycznych, co w konsekwencji może zagrażać zdrowiu i bezpieczeństwu użytkowników.

Pytanie 35

Który z wymienionych środków ochrony przeciwporażeniowej przedstawiony jest na schemacie?

A. Izolacja stanowiska.

B. Separacja elektryczna obwodu zasilającego więcej niż jeden odbiornik.

C. Wysokoczuły wyłącznik różnicowoprądowy.

D. Umieszczenie części czynnych poza zasięgiem ręki.

Wybór innych odpowiedzi, takich jak wysokoczuły wyłącznik różnicowoprądowy, umieszczenie części czynnych poza zasięgiem ręki czy izolacja stanowiska, jest wynikiem niepełnego zrozumienia zasad ochrony przeciwporażeniowej. Wysokoczuły wyłącznik różnicowoprądowy jest istotnym elementem w systemach zabezpieczeń, jednak jego działanie polega na detekcji różnicy prądów, co nie jest bezpośrednio związane z separacją obwodów. Należy zauważyć, że wyłącznik ten nie zapobiega sytuacjom awaryjnym, gdyż jego zadaniem jest jedynie przerwanie obwodu w momencie wykrycia niebezpieczeństwa. Umieszczanie części czynnych poza zasięgiem ręki, mimo że jest praktyką związaną z bezpieczeństwem, nie ma zastosowania w kontekście obwodów zasilających wiele odbiorników. Tego typu rozwiązanie jest bardziej odpowiednie dla urządzeń o niskim napięciu, gdzie ograniczenie dostępu do niebezpiecznych elementów jest kluczowe, ale nie wpływa na separację obwodów. Izolacja stanowiska, chociaż również ważna, odnosi się do ochrony pracownika przed bezpośrednim kontaktem z częściami czynnymi, a nie do zasadności stosowania odrębnych obwodów. Zrozumienie tych koncepcji jest niezbędne dla prawidłowego podejścia do zagadnień ochrony przeciwporażeniowej w obiektach użyteczności publicznej oraz przemysłowych, gdzie niezawodność i bezpieczeństwo są kluczowe.

Pytanie 36

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 37

Która z poniższych okoliczności wymaga przeprowadzenia pomiarów kontrolnych w instalacji elektrycznej niskiego napięcia?

A. Rozbudowanie instalacji

B. Zadziałanie wyłącznika różnicowoprądowego

C. Zmiana rodzaju źródeł światła w oprawach oświetleniowych

D. Zadziałanie zabezpieczenia przedlicznikowego

Zadziałanie zabezpieczenia przedlicznikowego, zadziałanie wyłącznika różnicowoprądowego oraz zmiana rodzaju źródeł światła w oprawach oświetleniowych to sytuacje, które mogą budzić obawy, jednak nie obligują one do przeprowadzenia pomiarów kontrolnych instalacji elektrycznej niskiego napięcia. Zabezpieczenia przedlicznikowe mają na celu ochronę przed przeciążeniem oraz zwarciem, a ich zadziałanie sugeruje, że istnieje problem w obciążeniu instalacji. W takim przypadku właściwe byłoby zidentyfikowanie przyczyny, ale niekoniecznie wykonanie pomiarów kontrolnych, które są bardziej związane z weryfikacją stanu technicznego instalacji po zmianach. Zadziałanie wyłącznika różnicowoprądowego wskazuje na różnicę prądów, co może sugerować upływność lub zwarcie doziemne, jednak w takiej sytuacji priorytetem jest naprawa, a nie rutynowe pomiary. Zmiana źródeł światła, na przykład przesiadka z żarówek tradycyjnych na LED, również nie wymaga przeprowadzania pomiarów kontrolnych, chyba że wiąże się to z modyfikacją instalacji elektrycznej. Typowym błędem myślowym jest mylenie zadań kontrolnych z sytuacjami awaryjnymi. Pomiary kontrolne są przewidziane w kontekście rozbudowy lub modyfikacji instalacji, a nie jedynie w odpowiedzi na zaistniałe problemy z jej działaniem.

Pytanie 38

W instalacji elektrycznej obwodu gniazd w przedpokoju wykorzystano przewód YDYt 3×2,5 mm². Podczas wiercenia w murze pracownik przypadkowo przeciął przewód, uszkadzając jego dwie żyły. Jak należy prawidłowo usunąć tę usterkę?

A. Rozkuć tynk w miejscu uszkodzenia, zamontować dodatkową puszkę i w niej połączyć żyły.

B. Wyciągnąć jedynie uszkodzone żyły, zastępując je przewodem jednodrutowym.

C. Prowadzić nowy przewód pomiędzy najbliższymi puszkami, stosując pilota.

D. Rozkuć tynk w miejscu uszkodzenia, połączyć przewody, zaizolować taśmą, a następnie zatynkować ścianę.

W przypadku usunięcia usterki przewodu elektrycznego, ważne jest, aby unikać rozwiązań, które mogą prowadzić do dalszych problemów, a nawet zagrożeń dla bezpieczeństwa. Przeciąganie uszkodzonych żył przewodu YDYt 3×2,5 mm² z wykorzystaniem przewodu jednodrutowego jest nieodpowiednim podejściem. Tego rodzaju działania mogą skutkować obniżeniem wytrzymałości mechanicznej oraz zwiększeniem oporu elektrycznego, co może prowadzić do przegrzewania się przewodów i potencjalnych pożarów. Ponadto, wykorzystywanie jednodrutowych przewodów nie zapewnia odpowiedniego poziomu elastyczności, co jest kluczowe w przypadku instalacji w ścianach, gdzie przewody muszą być w stanie wytrzymać pewne ruchy. Z kolei opcja przeciągnięcia nowego przewodu pomiędzy puszkami za pomocą pilota, choć teoretycznie możliwa, w praktyce często prowadzi do problemów związanych z trudnością w uzyskaniu odpowiednich połączeń oraz zapewnieniem ich trwałości i bezpieczeństwa. Rozkuwanie tynku i łączenie przewodów poprzez izolację taśmą to również niezgodne z normami podejście, które nie gwarantuje bezpieczeństwa i może skutkować dalszymi uszkodzeniami. W każdej sytuacji związanej z usunięciem uszkodzenia instalacji elektrycznej, należy kierować się zasadą minimalizacji ryzyka oraz stosować rozwiązania zgodne z obowiązującymi normami, co w tym przypadku wymaga przeprowadzenia profesjonalnej naprawy z wykorzystaniem puszek instalacyjnych.

Pytanie 39

Jakie grupy połączeń transformatorów trójfazowych działających w konfiguracji trójkąt-gwiazda są rekomendowane przez PN do zastosowań praktycznych?

A. Dy5 i Dy11

B. Dy3 i Dy9

C. Dy7 i Dy11

D. Dy1 i Dy5

Wybór innych grup połączeń transformatorów, takich jak Dy3, Dy9, Dy1, Dy7, czy Dy11 nie jest w pełni uzasadniony w kontekście zastosowań praktycznych, co prowadzi do zrozumienia nieprawidłowości w podejściu do wyboru odpowiedniej konfiguracji. Połączenie Dy3, oparte na trójkącie, jest wykorzystywane, gdy nie ma potrzeby redukcji harmonik, co skutkuje większymi stratami mocy w niektórych warunkach eksploatacyjnych. Z kolei Dy9, mimo że również ma swoje zastosowanie, nie jest rekomendowane do ogólnych zastosowań z uwagi na większe ryzyko wystąpienia problemów z jakością energii. Odpowiedzi takie jak Dy1 i Dy5 mogą prowadzić do nieefektywności, ponieważ Dy1 nie jest standardowym ani zalecanym połączeniem w normach, co przypisuje mu mniejsze zastosowanie w praktycznych systemach. Dy7 ma swoje specyficzne zastosowania, ale w kontekście ogólnych norm i praktyk, nie jest zalecanym wyborem. Istotne jest, aby przy podejmowaniu decyzji o wyborze połączeń brać pod uwagę nie tylko teoretyczne aspekty, ale także praktyczną efektywność, niezawodność oraz zgodność z normami branżowymi, co jest kluczowe w projektowaniu i eksploatacji systemów zasilania.

Pytanie 40

Jak często należy przeprowadzać oględziny domowej instalacji elektrycznej?

A. 35 miesięcy

B. 24 miesiące

C. 60 miesięcy

D. 12 miesięcy

Wydaje mi się, że niektórzy myślą, że przeglądy instalacji elektrycznej powinno robić się częściej niż co 60 miesięcy. Odpowiedzi takie jak 24, 35 czy 12 miesięcy mogą wynikać z niepoprawnego rozumienia norm bezpieczeństwa. Ludzie mogą mieć poczucie, że im częściej, tym lepiej, ale to nie zawsze ma sens. Częstsze przeglądy to dodatkowe koszty, które mogą zniechęcić do regularnych kontroli. A warto pamiętać, że normy jak PN-IEC 60364 zapewniają nie tylko oszczędności, ale też bezpieczeństwo. Robienie przeglądów co 60 miesięcy wyszuka jakieś problemy, jak zużyte przewody czy źle działające zabezpieczenia, zanim będzie za późno. Fajnie jest myśleć, że intensywne korzystanie z urządzeń elektrycznych wymaga częstszych przeglądów, ale to nie zawsze prawda. Ważniejsza jest jakość samej instalacji, która przy dobrym nadzorze może działać bez zarzutu przez długi czas.
