Szczegółowe wyniki:

Pytanie 1

Planowanie miejsca pracy spawacza powinno przede wszystkim brać pod uwagę

A. niską wilgotność

B. tłumienie hałasu

C. optymalną temperaturę

D. dobrą wentylację

Dobra wentylacja na stanowisku pracy spawacza jest kluczowym elementem zapewniającym bezpieczeństwo i zdrowie pracowników. Spawanie generuje szkodliwe opary, dymy i gazy, które mogą prowadzić do problemów zdrowotnych, takich jak choroby układu oddechowego. Dlatego istotne jest, aby przestrzeń robocza była odpowiednio wentylowana, co pozwala na skuteczne usuwanie tych zanieczyszczeń. Przykładem zastosowania dobrej wentylacji może być montaż systemów wyciągowych, które usuwają zanieczyszczenia bezpośrednio z miejsca spawania. Dodatkowo, zgodnie z normą PN-EN ISO 15012, należy zapewnić odpowiednią cyrkulację powietrza w pomieszczeniu, by zredukować stężenie szkodliwych substancji. Implementacja wentylacji nie tylko poprawia komfort pracy, ale także minimalizuje ryzyko pożaru oraz zwiększa ogólne bezpieczeństwo w miejscu pracy, co jest fundamentem dobrych praktyk w branży metalowej i budowlanej.

Pytanie 2

Obróbka skrawaniem z wykorzystaniem maszyny, w której obrabiany element wykonuje ruch obrotowy, a narzędzie porusza się równolegle do osi obrotu tego elementu lub prostopadle do niej, ewentualnie wykonując te ruchy jednocześnie to

A. frezowanie

B. przeciąganie

C. struganie

D. toczenie

Toczenie to proces obróbczy, w którym obrabiany przedmiot, zazwyczaj w postaci wałków lub cylindrów, wykonuje ruch obrotowy wokół własnej osi. Narzędzie skrawające, najczęściej w postaci noża tokarskiego, porusza się równolegle do osi obrotu lub prostopadle do niej, co pozwala na usuwanie materiału w celu uzyskania pożądanych kształtów i wymiarów. Toczenie jest szeroko stosowane w przemyśle wytwórczym, zwłaszcza w produkcji części do maszyn, gdzie precyzyjne wymiary i gładkie wykończenie są kluczowe. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie kontroli jakości w procesach toczenia, co zapewnia wysoką dokładność i minimalizację odpadów. Przykłady zastosowań toczenia obejmują produkcję wałów napędowych, osi, pierścieni oraz wszelkiego rodzaju elementów cylindrycznych, które są niezbędne w mechanice oraz inżynierii. Zdobycie umiejętności toczenia pozwala inżynierom i technikom na efektywne wdrażanie rozwiązań w zakresie obróbki metali, co jest nieodzownym elementem nowoczesnego przemysłu.

Pytanie 3

Jaką wartość ma sprawność cyklu Carnota, jeśli temperatura dolnego źródła wynosi 600 K, a górnego 800 K?

A. 25%

B. 20%

C. 60%

D. 80%

Analizując błędne odpowiedzi, można zauważyć, że wiele osób może mylić pojęcia i stosować niewłaściwe wzory do obliczeń. Na przykład, próba uzyskania sprawności na poziomie 60% czy 80% jest niemożliwa w kontekście podanych temperatur. Warto zauważyć, że sprawność obiegu Carnota jest zawsze mniejsza niż 1 (100%) i wynika to z drugiej zasady termodynamiki, która mówi, że w każdym procesie cieplnym część energii jest tracona jako ciepło do otoczenia. Kolejnym błędem jest przyjmowanie, że sprawność może być wyższa w przypadku niższej różnicy temperatur między źródłami, co jest sprzeczne z zasadami termodynamiki. Również podejście do tematu poprzez intuicję, zamiast stosowania odpowiednich wzorów, prowadzi do nieprawidłowych wyników. W praktyce, efektywność obiegu Carnota jest czynnikiem kluczowym przy projektowaniu systemów energetycznych, dlatego niezwykle istotne jest zrozumienie, w jaki sposób różnice temperatur wpływają na wydajność cyklu. Aby uzyskać lepsze wyniki, konieczne jest zrozumienie fizycznych zasad rządzących wydajnością energetyczną oraz ciągłe poszukiwanie innowacji w dziedzinie technologii cieplnej.

Pytanie 4

Podczas izochorycznej przemiany ciśnienie początkowe gazu w cylindrze wynosi 2 MPa przy temperaturze 400 K. Jaką temperaturę osiągnie ten gaz, gdy ciśnienie wzrośnie do 8 MPa?

A. 800 K

B. 1 600 K

C. 400 K

D. 100 K

Odpowiedź 1 600 K jest prawidłowa zgodnie z zasadą przemiany izochorycznej gazu doskonałego, która zakłada, że objętość gazu pozostaje stała. W tej sytuacji możemy zastosować równanie stanu gazu doskonałego, które można zapisać jako P1/T1 = P2/T2, gdzie P to ciśnienie, a T to temperatura. Z danych mamy P1 = 2 MPa, T1 = 400 K oraz P2 = 8 MPa. Podstawiając do wzoru, otrzymujemy: T2 = P2 * T1 / P1 = 8 MPa * 400 K / 2 MPa = 1 600 K. Tego typu obliczenia są istotne w zastosowaniach inżynieryjnych, na przykład w procesach przemysłowych, gdzie kontrola temperatury i ciśnienia gazu ma kluczowe znaczenie dla efektywności energetycznej i bezpieczeństwa urządzeń. Praktyczne zastosowanie tego typu analizy pozwala inżynierom na przewidywanie zachowania gazów w różnych warunkach, co jest niezbędne w projektowaniu systemów HVAC, silników spalinowych czy instalacji chemicznych.

Pytanie 5

Ile wynosi zbieżność stożka przedstawionego na rysunku, jeżeli D=50 mm, d=30 mm, L=200 mm?

A. 1:30

B. 1:20

C. 1:10

D. 1:50

Wybór innej odpowiedzi na to pytanie może wynikać z niepełnego zrozumienia definicji i obliczeń dotyczących zbieżności stożka. Zbieżność to stosunek różnicy średnic podstaw do długości stożka. W przypadku błędnych odpowiedzi, takich jak 1:30, 1:20 czy 1:50, można zauważyć, że opierają się one na niewłaściwych obliczeniach różnicy średnic lub długości. Na przykład, odpowiedź 1:30 mogłaby sugerować, że różnica średnic wynosi 15 mm, co jest błędem, ponieważ prawidłowa różnica to 20 mm. Błędy te mogą wynikać z pomylenia wartości, co jest częstym problemem przy obliczeniach. Niekiedy pomijane są także jednostki miary, co prowadzi do nieporozumień. Dodatkowo, wybrane odpowiedzi mogą również sugerować błędne podejście do interpretacji wymagań projektowych. Kluczowe jest zrozumienie, że zbieżność ma bezpośredni wpływ na jakość i bezpieczeństwo konstrukcji, a stosowanie niepoprawnych wartości może prowadzić do nieefektywnych rozwiązań inżynieryjnych. W praktyce, zbieżność stożków stosuje się w różnych dziedzinach, takich jak hydraulika czy budownictwo, gdzie precyzyjne parametry są niezbędne do zapewnienia trwałości i efektywności systemów.

Pytanie 6

Zapis nad linią odniesienia oznacza, że wskazane powierzchnie przedmiotu (patrz rysunek) należy poddać obróbce

A. skrawaniem.

B. galwanicznej.

C. plastycznej.

D. cieplnej.

Odpowiedź "cieplnej" jest poprawna, ponieważ zapis "40±2 HRC" na rysunku technicznym odnosi się do twardości materiału mierzonej w skali Rockwella typu C. Twardość ta jest kluczowym wskaźnikiem dla obróbki cieplnej, która jest standardową praktyką w przemyśle metalowym. Proces hartowania, będący częścią obróbki cieplnej, polega na podgrzewaniu materiału do określonej temperatury, a następnie na jego szybkim schładzaniu, co znacząco zwiększa jego twardość i odporność na zużycie. Przykładem zastosowania tej wiedzy jest produkcja narzędzi skrawających i elementów maszyn, które muszą charakteryzować się wysoką twardością dla zapewnienia długotrwałej wydajności. W kontekście standardów, takie procesy są zgodne z normami ISO oraz ASTM, które określają wymagania dotyczące twardości materiałów i ich obróbki. Właściwe wykonanie obróbki cieplnej ma kluczowe znaczenie dla funkcji i trwałości gotowych wyrobów.

Pytanie 7

Do transportu międzyoperacyjnego elementów malowanych w lakierni proszkowej, zgodnie z przedstawionym schematem organizacyjnym, najkorzystniej będzie zastosować

A. przenośniki taśmowe.

B. system przenośników rolkowych.

C. system transportu podwieszanego.

D. przenośniki płytowe.

System transportu podwieszanego jest optymalnym rozwiązaniem dla lakierni proszkowej, gdzie kluczowe jest efektywne przemieszczanie elementów malowanych między różnymi stacjami obróbczych. Taki system umożliwia wykorzystanie przestrzeni w pionie, co jest istotne w halach produkcyjnych o ograniczonej powierzchni. Ponadto, podwieszane przenośniki pozwalają na łatwe manewrowanie elementami, eliminując ryzyko ich uszkodzenia podczas transportu. Dzięki zastosowaniu systemu transportu podwieszanego, proces lakierowania staje się bardziej zautomatyzowany i zwiększa się jego wydajność. Przykładowo, w wielu zakładach przemysłowych, takich jak produkcja mebli czy części samochodowych, systemy te są standardem, co przyczynia się do obniżenia kosztów operacyjnych i poprawy jakości końcowego produktu. Warto również zauważyć, że stosowanie transportu podwieszanego zgodne jest z najlepszymi praktykami w zakresie ergonomii i organizacji pracy, co wpływa pozytywnie na bezpieczeństwo pracowników.

Pytanie 8

Największe tarcie na powierzchni kontaktu współpracujących elementów wystąpi przy zastosowaniu smarowania

A. suchym.

B. płynnym.

C. półsuchym.

D. półpłynnym.

Smary suche, takie jak smary stałe (np. grafit, molibden) lub smary proszkowe, charakteryzują się właściwościami, które umożliwiają minimalizację tarcia pomiędzy stykającymi się powierzchniami. W przypadku smarowania suchego, brak substancji płynnych eliminuje ryzyko powstawania filmu smarowego, który mógłby zmieniać charakterystykę tarcia. W rezultacie, tarcie jest wyższe, co przeciwdziała wszelkim formom przesuwania się lub poślizgu pomiędzy częściami. W praktyce oznacza to, że smary suche znajdują zastosowanie w warunkach ekstremalnych, takich jak wysoka temperatura czy obecność substancji chemicznych, które mogą degradują smary płynne. Standardy branżowe, takie jak ISO 6743, definiują różne klasyfikacje smarów, a odpowiedni dobór smarów jest kluczowy dla wydajności mechanizmów, szczególnie w przemyśle motoryzacyjnym i lotniczym, gdzie precyzyjne działanie jest niezbędne.

Pytanie 9

Którą z poniższych technik nie wykorzystuje się do formowania gwintów?

A. Struganie.

B. Frezowanie.

C. Toczenie.

D. Walcowanie.

Struganie to metoda obróbcza, która skupia się na usuwaniu materiału z powierzchni obrabianego elementu poprzez działanie narzędzi skrawających. W przeciwieństwie do toczenia, frezowania czy walcowania, struganie nie jest techniką, która kształtuje gwinty. W praktyce, struganie jest wykorzystywane do uzyskiwania gładkich powierzchni, a także do precyzyjnego wymiarowania elementów. Na przykład, w przemyśle motoryzacyjnym struganie stosuje się do obróbki bloków silników, gdzie kluczowe jest uzyskanie idealnych wymiarów i gładkości powierzchni dla zapewnienia efektywności działania silnika. W standardach ISO dotyczących obróbki skrawaniem, struganie klasyfikowane jest jako proces obróbczy, który ma swoje miejsce obok innych technik, ale jego zastosowanie w kształtowaniu gwintów nie występuje, ponieważ struganie nie pozwala na uzyskanie odpowiednich kształtów spiralnych wymaganych dla gwintów.

Pytanie 10

Po zakończeniu zadania pracownik nie ma obowiązku

A. odkładać obrabiane oraz gotowe elementy w wyznaczone miejsce

B. informować przełożonego o zakończeniu pracy

C. utrzymać porządek w miejscu pracy, z narzędziami i sprzętem ochronnym

D. dezaktywować maszynę/urządzenie przy pomocy głównego wyłącznika

Zgłaszanie przełożonemu zakończenia pracy jest kluczowym elementem zapewnienia bezpieczeństwa oraz organizacji w miejscu pracy. Odpowiedzialność pracownika za informowanie o zakończeniu zadania pozwala na prawidłowe zarządzanie procesami produkcyjnymi oraz monitorowanie efektywności pracy. Dobrą praktyką jest także stosowanie systemów raportowania, które umożliwiają rejestrowanie zakończonych zadań, co jest istotne w kontekście audytów i kontroli jakości. Na przykład, w firmach produkcyjnych, gdzie złożoność zadań wymaga stałej komunikacji, zgłoszenie zakończenia pracy może być powiązane z automatycznym aktualizowaniem statusu zlecenia w systemie zarządzania produkcją. Tego typu podejście zwiększa przejrzystość procesów oraz pozwala na szybkie reagowanie w przypadku wykrycia problemów.

Pytanie 11

Aby przeprowadzić naprawę czopów wału na nowy wymiar naprawczy, należy wykonać

A. szlifowanie oraz wykorzystanie panewek nominalnych

B. polerowanie z użyciem panewek nadwymiarowych

C. polerowanie oraz zastosowanie panewek nominalnych

D. szlifowanie i użycie panewek nadwymiarowych

Odpowiedź "szlifowanie i zastosowanie panewek nadwymiarowych" jest prawidłowa, ponieważ proces naprawy czopów wału zazwyczaj polega na szlifowaniu, które ma na celu usunięcie uszkodzeń powierzchniowych oraz przywrócenie właściwych wymiarów. Szlifowanie jest metodą obróbcza, która pozwala na precyzyjne dopasowanie wymiarów czopów do wymagań technicznych. Po szlifowaniu, aby zrekompensować utratę materiału, stosuje się panewki nadwymiarowe, które mają większe wymiary od standardowych. Dzięki temu, możliwe jest osiągnięcie odpowiednich luzów roboczych i zapewnienie właściwego smarowania w miejscach styku. Przykładem zastosowania tej metody jest naprawa wałów korbowych w silnikach spalinowych, gdzie takie podejście przywraca sprawność silnika i jego efektywność. W branży motoryzacyjnej oraz maszynowej, standardy dotyczące napraw czopów wału określają dokładne tolerancje i metody, co pozwala na zachowanie bezpieczeństwa oraz niezawodności urządzeń.

Pytanie 12

Jakie czynności nie są częścią codziennej konserwacji urządzeń mechanicznych?

A. Identyfikacji powodów wzrostu hałasu pracy urządzenia

B. Smarowania komponentów i zespołów zgodnie z instrukcją

C. Dokonywania zabezpieczeń przed korozją

D. Uzupełniania środka smarującego przed uruchomieniem urządzenia

Pierwsze trzy odpowiedzi dotyczą czynności, które są kluczowymi elementami codziennej konserwacji maszyn, co można odczytać jako typowy błąd w rozumieniu różnicy między codziennymi a bardziej okazjonalnymi zadaniami konserwacyjnymi. Wykrywanie przyczyn zwiększenia głośności pracy maszyny jest niezbędnym krokiem, który może wskazywać na problemy z mechanicznymi komponentami, takimi jak łożyska czy silniki. Ignorowanie takich sygnałów może prowadzić do poważnych uszkodzeń, co wykazuje, jak istotne jest monitorowanie stanu technicznego maszyn w codziennym użytkowaniu. Smarowanie elementów i zespołów według instrukcji jest podstawowym działaniem, które zapewnia prawidłowe funkcjonowanie maszyny oraz zapobiega nadmiernemu zużyciu elementów mechanicznych. Uzupełnianie środka smarującego przed uruchomieniem maszyny jest kluczowe dla ochrony mechanizmów przed tarciem i przegrzaniem, co jest fundamentem dbałości o maszyny. Zrozumienie, że te czynności są integralną częścią konserwacji, wymaga przemyślenia podstawowych zasad utrzymania ruchu. W kontekście standardów branżowych, takich jak PN-EN 13306, definiujących terminologię i procedury w zakresie utrzymania, codzienna konserwacja jest obowiązkiem, który należy systematycznie realizować, aby zapewnić odpowiednią wydajność i bezpieczeństwo operacyjne maszyn. Często pracownicy zapominają, że codzienne czynności mogą mieć decydujący wpływ na długoterminową trwałość i niezawodność sprzętu, co potwierdzają liczne analizy przypadków w branży produkcyjnej i serwisowej.

Pytanie 13

Aby w szybki sposób zweryfikować prędkość obrotową wrzeciona tokarki po przeprowadzeniu remontu, najbezpieczniej jest zastosować

A. układ elektroniczny wpinany w obwód zasilania prądem silnika napędowego

B. obrotomierz z czujnikiem optycznym i naklejką odblaskową na wrzecionie

C. obrotomierz mechaniczny dociskany do wirującego wału silnika

D. obrotomierz mechaniczny dociskany do wirującego wrzeciona

Jak się korzysta z układu elektronicznego wpinanego do obwodu zasilania prądem silnika, obrotomierza mechanicznego dociskanego do wirującego wału silnika czy tego mechanicznego przy wrzecionie, to robi się trochę kłopotów i zagrożeń. Na przykład przy pierwszym rozwiązaniu, podłączenie do obwodu może wprowadzać ryzyko zwarcia oraz zakłócać pracę silnika. Jak pomiary są niekontrolowane, to mogą wyjść błędne odczyty, co wpływa na bezpieczeństwo. Z kolei obrotomierz mechaniczny, który wymaga kontaktu z wirującymi częściami, stwarza bezpośrednie zagrożenie dla operatora. Tu ryzyko uszkodzenia narzędzia pomiarowego może prowadzić do poważnych wypadków. Do tego mechaniczne metody pomiaru zazwyczaj są mniej dokładne niż nowoczesne rozwiązania optyczne. Wybierając te metody, operatorzy mogą się mylić co do dokładności pomiarów, a to prowadzi do jeszcze większych błędów w produkcji. Dlatego warto korzystać z nowoczesnych, bezpiecznych i dokładnych rozwiązań, które są zgodne z obowiązującymi standardami bezpieczeństwa i jakości w przemyśle.

Pytanie 14

Określ prędkość liniową obiektu poruszającego się z stałą prędkością kątową 2 rad/s po torze kołowym o promieniu 10 m?

A. 5 m/s

B. 15 m/s

C. 20 m/s

D. 30 m/s

Niepoprawne odpowiedzi wynikają z błędnych założeń dotyczących obliczania prędkości liniowej w ruchu po torze kołowym. Często, przy obliczeniach tego rodzaju, występuje mylna interpretacja zależności między prędkością kątową a liniową. Na przykład, przyjęcie, że prędkość liniowa jest bezpośrednio proporcjonalna do prędkości kątowej bez uwzględnienia promienia toru prowadzi do nieprawidłowych wyników. Stosując takie podejście, można błędnie oszacować prędkość na poziomie 30 m/s lub 15 m/s. Należy zrozumieć, że prędkość liniowa nie jest tylko funkcją prędkości kątowej, ale także promienia toru ruchu. To właśnie promień wpływa na to, jak szybko obiekt porusza się wzdłuż ścieżki. Dodatkowo, powszechnym błędem jest pomijanie aspektu geometrycznego toru, co może prowadzić do błędnych wniosków w praktycznych zastosowaniach inżynieryjnych, na przykład w projektowaniu pojazdów czy systemów transportowych. Zrozumienie związku między prędkością kątową a liniową za pomocą wzoru v = ω * r jest kluczowe dla skutecznego modelowania takich systemów oraz dla zapewnienia ich bezpieczeństwa i efektywności.

Pytanie 15

Oznaczenie 10N9/h9 wpustu w rowku odnosi się do pasowania

A. mieszanego według zasady stałego otworu

B. luźnego według zasady stałego wałka

C. ciasnego według zasady stałego wałka

D. ciasnego według zasady stałego otworu

Oznaczenie 10N9/h9 wskazuje na ciasne pasowanie, które zgodne jest z zasadą stałego wałka. W praktyce oznacza to, że taki zestaw pasujący, w którym jeden element jest wałkiem, a drugi otworem, będzie charakteryzował się minimalnym luzem, co zapewnia większą precyzję i stabilność w połączeniach mechanicznych. Ciasne pasowania są często stosowane w aplikacjach, gdzie wymagane jest przenoszenie dużych obciążeń lub gdzie ważna jest precyzja wymiarowa, jak w silnikach, przekładniach czy elementach maszyn. Zastosowanie ciasnego pasowania zgodnie z zasadą stałego wałka jest standardem w branży inżynieryjnej, ponieważ pozwala na zmniejszenie ryzyka luzów i wibracji, co jest kluczowe w pracy maszyn. Wiedza na temat pasowań i ich klasyfikacji jest niezbędna dla inżynierów mechaników, projektantów oraz techników pracujących w obszarze konstrukcji maszyn.

Pytanie 16

W przypadku napędów mechanizmów roboczych suwnic oraz wciągarek najczęściej wykorzystuje się hamulce

A. cięgnowe

B. bębnowe

C. szczękowe z luzownikiem

D. tarcze mechaniczne

Hamulce bębnowe, które były jedną z opcji, działają na zasadzie tarcia do zatrzymywania ruchu, ale niestety w suwnicach i wciągarkach nie są za bardzo popularne. Duże obciążenia i dynamiczne zmiany w pracy tych maszyn wymagają czegoś bardziej wytrzymałego i efektywnego. Hamulce cięgnowe mogą być używane w innych miejscach, ale nie nadają się do ciężkich zadań w suwnicach. Z kolei hamulce tarczowe mechaniczne są bardziej skomplikowane, mogą mieć problem z zapewnieniem odpowiedniego momentu hamującego przy dużych obciążeniach, a to już jest spory problem, gdy chodzi o suwnice. Często ludzie mylą różne rodzaje hamulców, nie zdając sobie sprawy z ich odmiennych zastosowań i ograniczeń. Jak ktoś wybiera hamulec, warto, żeby dokładnie przeanalizował warunki pracy, obciążenia i standardy bezpieczeństwa, bo to naprawdę ma znaczenie w kontekście efektywności i bezpieczeństwa sprzętu w przemyśle.

Pytanie 17

Nałożenie cienkiej warstwy ochronnej z aluminium to

A. kaloryzowanie

B. platerowanie

C. galwanizacja

D. pasywacja

Platerowanie to proces nakładania cienkiej warstwy metalu na inny metal lub materiał, co ma na celu poprawę jego właściwości, takich jak odporność na korozję, estetyka czy przewodnictwo elektryczne. W przypadku nawalcowania cienkiej foli powłoki ochronnej z aluminium, platerowanie jest idealnym rozwiązaniem, ponieważ pozwala na stworzenie warstwy ochronnej, która zwiększa trwałość i funkcjonalność podłoża. Przykładem zastosowania platerowania jest przemysł elektroniczny, gdzie aluminium pokrywa się cienką warstwą srebra lub złota, aby poprawić przewodnictwo elektryczne. Platerowanie jest zgodne z normami ISO, które określają standardy jakościowe dla procesów powlekania, co czyni je szeroko stosowanym w branży. Dodatkowo, technologia ta jest wykorzystywana w branży motoryzacyjnej, gdzie platerowanie aluminium i innych metali jest kluczowe dla uzyskania komponentów odpornych na działanie czynników atmosferycznych oraz zapewnienia estetycznego wyglądu pojazdów.

Pytanie 18

Które połączenie przedstawiono na rysunku?

A. Wielowypustowe.

B. Gwintowane.

C. Sworzniowe.

D. Klinowe.

Odpowiedź "Sworzniowe" jest prawidłowa, ponieważ na rysunku widoczne jest połączenie, które wykorzystuje sworzeń do łączenia dwóch elementów. Sworzeń, jako element łączący, przechodzi przez otwory w obu elementach, co umożliwia ich względny ruch, na przykład obrót. Tego typu połączenia są powszechnie stosowane w konstrukcjach mechanicznych, takich jak zawiasy, które wymagają ruchu wahadłowego. Przykładem mogą być drzwi, które otwierają się na zawiasach. W branży inżynieryjnej połączenia sworzniowe są często projektowane z uwzględnieniem obciążeń, co pozwala na wytrzymałość i stabilność całej konstrukcji. W praktyce stosuje się różne materiały na sworznie, takie jak stal nierdzewna czy stop aluminium, w zależności od wymagań projektowych oraz warunków eksploatacyjnych. Dobre praktyki inżynieryjne zalecają także regularne kontrolowanie stanu technicznego takich połączeń, aby zapobiec ich awariom i zapewnić bezpieczeństwo użytkowania.

Pytanie 19

Podczas naprawy przy użyciu metody wylewania stopu do łożysk, jakie jest źródło zagrożenia?

A. wysoka temperatura wylewania

B. korozja materiału

C. prędkość wylewania

D. odprysk materiału

Choć prędkość wylewania, korozja materiału oraz odprysk materiału mogą wydawać się istotnymi zagrożeniami w procesie naprawy łożysk, to nie stanowią one głównego źródła niebezpieczeństwa w kontekście wylewania stopów łożyskowych. Prędkość wylewania, choć może wpłynąć na jakość i właściwości końcowego produktu, nie generuje bezpośredniego zagrożenia dla pracowników. Wysoka prędkość może jedynie zredukować czas wypełniania formy, co w praktyce może być korzystne, ale nie wyeliminowuje ryzyka związanych z obróbką materiału w wysokiej temperaturze. Korozja materiału jest problemem długoterminowym, który dotyczy trwałości i niezawodności łożysk, ale nie jest czynnikiem bezpośrednio związanym z procesem wylewania, a raczej z ich eksploatacją i konserwacją. Z kolei odprysk materiału, będący efektem błędów w procesie, również jest kwestią drugorzędną w porównaniu do zagrożeń wynikających z wysokiej temperatury. W praktyce, pomijanie zasad bezpieczeństwa związanych z temperaturą może prowadzić do poważnych wypadków. Zrozumienie istotnych źródeł zagrożenia pomaga uniknąć niebezpiecznych sytuacji, co powinno być priorytetem w każdym zakładzie zajmującym się obróbką metali.

Pytanie 20

Rodzaje zużycia części maszyn to stabilizowane oraz niestabilizowane

A. mechanicznego

B. korozyjnego

C. erozyjnego

D. korozyjno-mechanicznego

Odpowiedź 'mechanicznego' jest prawidłowa, ponieważ dotyczy ona zużycia części maszyn, które jest bezpośrednio związane z działaniem sił mechanicznych. Zużycie mechaniczne zachodzi w wyniku tarcia pomiędzy ruchomymi elementami maszyny, co prowadzi do ich stopniowego zniekształcenia i erozji. Przykładami mogą być zużycie łożysk, wałów napędowych czy zębatek w przekładniach. W branży inżynieryjnej stosuje się różne metody monitorowania tego rodzaju zużycia, m.in. analizy tribologiczne, które pomagają w ocenie stanu technicznego maszyny. Warto również zauważyć, że odpowiednie smarowanie oraz dobór materiałów mogą znacząco wpłynąć na redukcję zużycia mechanicznego, co jest kluczowe w kontekście efektywności energetycznej i wydłużenia żywotności maszyn. Przykładem standardów, które określają dobre praktyki w zakresie minimalizacji zużycia mechanicznego, są normy ISO dotyczące smarów i materiałów tribologicznych, które zalecają stosowanie odpowiednich parametrów pracy oraz okresowe przeglądy techniczne.

Pytanie 21

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 22

Jaka jest maksymalna zawartość węgla w niskowęglowej stali przeznaczonej do spawania?

A. 0,50%

B. 0,80%

C. 0,25%

D. 0,10%

Stal niskowęglowa to materiał, który charakteryzuje się zawartością węgla wynoszącą do 0,25%. Taki poziom węgla jest optymalny dla procesów spawania, ponieważ zapewnia odpowiednią plastyczność i wytrzymałość na zmęczenie. Przykładem zastosowania stali niskowęglowej są elementy konstrukcyjne w budownictwie, które muszą wytrzymać obciążenia bez pękania. W kontekście spawania, zbyt wysoka zawartość węgla (np. 0,5% lub 0,8%) może prowadzić do kruchości spoiny, co jest niepożądane w wielu zastosowaniach inżynieryjnych. W branży spawalniczej stosuje się również normy, takie jak EN 10025, które klasyfikują stale w zależności od ich właściwości mechanicznych oraz zawartości węgla, co pozwala na dobór odpowiednich materiałów do konkretnych aplikacji. Zrozumienie struktury stali niskowęglowej i jej właściwości jest kluczowe dla inżynierów i techników zajmujących się projektowaniem i wykonywaniem konstrukcji spawanych. Niska zawartość węgla sprzyja również lepszemu wtapianiu się materiału w procesie spawania, co wpływa na jakość oraz wytrzymałość połączeń spawanych.

Pytanie 23

Oznaczenie Ra 6,3 na dokumencie technicznym odnosi się do

A. falistości powierzchni

B. szorstkości powierzchni

C. tolerancji prostoliniowości powierzchni

D. twardości nawierzchni

Wartości takie jak twardość powierzchni, tolerancja prostoliniowości czy falistość powierzchni są odrębnymi parametrami, które nie powinny być mylone z chropowatością. Twardość powierzchni, która jest często mierzona w skali Rockwella lub Brinella, odnosi się do odporności materiału na wgniecenia i zużycie. Chociaż twardość może wpływać na trwałość elementów, nie jest bezpośrednio związana z ich chropowatością. Tolerancja prostoliniowości, z kolei, dotyczy wymagań geometrycznych dotyczących kształtu i prostoliniowości danego elementu, które są kluczowe w aplikacjach wymagających precyzyjnego dopasowania, ale nie mają wpływu na szorstkość powierzchni. Falistość powierzchni, czyli odchylenia od idealnego kształtu falistego, również odnosi się do geometrii, a nie do chropowatości, co czyni ją nieadekwatną do opisanego zapisu. Zrozumienie tych parametrów jest istotne, aby uniknąć pomyłek w projektowaniu i produkcji, co może prowadzić do poważnych problemów w funkcjonowaniu gotowych wyrobów, takich jak awarie mechaniczne czy obniżona wydajność.

Pytanie 24

Na rysunku przedstawione jest połączenie

A. spawane pachwinowe.

B. zgrzewane garbowe.

C. spawane czołowe.

D. zgrzewane punktowe.

Połączenie spawane pachwinowe jest jednym z fundamentalnych sposobów łączenia elementów metalowych, szczególnie w konstrukcjach, gdzie zachodzi potrzeba zapewnienia wysokiej wytrzymałości oraz odporności na różne obciążenia. W tym przypadku, elementy są ze sobą łączone pod kątem, a spoiny są umiejscowione w tzw. pachwinie, co dodatkowo zwiększa ich stabilność. Spawanie pachwinowe jest szeroko stosowane w przemyśle budowlanym, motoryzacyjnym oraz w produkcji maszyn, gdzie kluczowe jest utrzymanie integralności strukturalnej. Dobrze wykonane spoiny pachwinowe nie tylko wzmacniają połączenie, ale także mogą poprawić estetykę spoiny w finalnym produkcie. Stosowanie odpowiednich technik spawania, takich jak TIG lub MIG, zgodnie z normami, takimi jak ISO 9606-1, zapewnia wysoką jakość spoiny. Przykładowo, w przypadku konstrukcji stalowych, zastosowanie spawania pachwinowego może być kluczowe dla wytrzymałości i trwałości konstrukcji, co podkreśla znaczenie dobrej praktyki w procesie spawania.

Pytanie 25

Określenie stanu obiektu technicznego w momencie przeprowadzania jego analizy to

A. przewidywanie obiektu technicznego

B. diagnozowanie obiektu technicznego

C. tworzenie obiektu technicznego

D. obserwacja obiektu technicznego

Diagnozowanie obiektu technicznego to proces, który polega na ustaleniu aktualnego stanu technicznego obiektu w momencie przeprowadzania badań. Ma to kluczowe znaczenie dla zapewnienia bezpieczeństwa oraz efektywności działania obiektów technicznych, takich jak maszyny, urządzenia czy instalacje. Diagnozowanie obejmuje analizę danych pomiarowych, obserwację zachowań obiektu oraz zastosowanie odpowiednich metod badawczych, takich jak analiza stanu technicznego według standardów ISO 55000 dotyczących zarządzania aktywami. Przykładem może być przeprowadzenie diagnostyki silnika w samochodzie, gdzie mechanik używa narzędzi diagnostycznych do oceny stanu poszczególnych komponentów. Dzięki takiemu podejściu możliwe jest wczesne wykrycie usterek, co pozwala na ich naprawę przed wystąpieniem poważniejszych problemów, a tym samym zwiększa niezawodność i trwałość obiektu. Diagnozowanie staje się również nieodłącznym elementem strategii utrzymania ruchu, co jest zgodne z najlepszymi praktykami w branży inżynieryjnej.

Pytanie 26

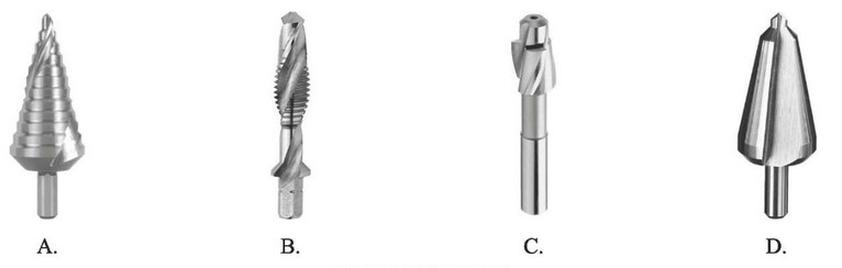

Które narzędzie służy do pogłębienia otworu po wierceniu pod łeb śruby o kształcie sześciokąta?

A. B.

B. D.

C. C.

D. A.

Narzędzie oznaczone literą "C." to pogłębiacz, które ma kluczowe znaczenie w procesie obróbki metali, szczególnie przy wierceniu otworów, które mają być przystosowane do umieszczenia łebka śruby o sześciokątnym kształcie. Pogłębiacz pozwala na uzyskanie precyzyjnej głębokości otworu oraz idealnego kształtu, co jest niezwykle istotne w kontekście montażu mechanizmów oraz połączeń śrubowych. W przemyśle, gdzie tolerancje wymiarowe są bardzo ściśle określone, wykorzystanie pogłębiacza zapewnia, że otwory będą miały odpowiednią głębokość oraz będą gładkie, co pozwala na właściwe osadzenie śrub i zapobiega ich uszkodzeniu. Ponadto, stosowanie pogłębiaczy jest zgodne z dobrymi praktykami inżynieryjnymi, które zalecają stosowanie odpowiednich narzędzi w konkretnych zastosowaniach, aby minimalizować ryzyko awarii czy uszkodzeń elementów mechanicznych. Warto także zaznaczyć, że pogłębiacze mogą być używane w różnych materiałach, w tym w stali, aluminium oraz tworzywach sztucznych, co czyni je wszechstronnym narzędziem dla inżynierów i techników.

Pytanie 27

Jakie jest przyspieszenie, jeśli pojazd przemieszcza się w ruchu jednostajnie przyspieszonym, a od momentu rozpoczęcia pokonał 100 m w czasie 5 s?

A. 4 m/s2

B. 6 m/s2

C. 2 m/s2

D. 8 m/s2

Analiza błędnych odpowiedzi może pomóc zrozumieć, jak ważne jest precyzyjne obliczanie przyspieszenia w kontekście ruchu jednostajnie przyspieszonego. Jednym z częstych błędów jest zakładanie, że przyspieszenie można obliczyć na podstawie średniej prędkości. W rzeczywistości, w ruchu jednostajnie przyspieszonym, prędkość zmienia się w czasie, a nie pozostaje stała. Może to prowadzić do błędnych wyników, gdyż przyspieszenie jest zdefiniowane jako zmiana prędkości w jednostce czasu, a nie jako średnia prędkość dzielona przez czas. W przypadku odpowiedzi takich jak 4 m/s2, 2 m/s2 czy 6 m/s2, można zauważyć, że wynik nie uwzględnia właściwego zastosowania wzorów kinematycznych. Często uczniowie mylą przyspieszenie z prędkością lub nie uwzględniają faktu, że w ruchu jednostajnie przyspieszonym prędkość początkowa powinna być brana pod uwagę. Warto również podkreślić, że przyspieszenie ma jednostki m/s², co oznacza, że odnosi się do przyrostu prędkości w czasie, co jest kluczowe w zrozumieniu dynamiki ruchu. Aby uniknąć tych błędów, warto regularnie ćwiczyć różne zadania kinematyczne i stosować wzory zgodnie z ich definicjami w kontekście rzeczywistych zjawisk fizycznych.

Pytanie 28

Zadania związane z oczyszczaniem, smarowaniem, kontrolowaniem stanu technicznego oraz zabezpieczaniem eksploatacyjnym maszyn i urządzeń to

A. regeneracja maszyn i urządzeń

B. konserwacja maszyn i urządzeń

C. remont maszyn i urządzeń

D. naprawa maszyn i urządzeń

Konserwacja maszyn i urządzeń to zestaw działań, które mają na celu, żeby sprzęt działał jak najlepiej i jak najdłużej. Mówiąc prościej, chodzi o czyszczenie, smarowanie i sprawdzanie stanu technicznego, żeby uniknąć zużycia i uszkodzeń. Regularna konserwacja jest mega ważna w każdej branży, bo dzięki niej można szybko zauważyć problemy, co zmniejsza ryzyko drogich napraw i przestojów. Na przykład w produkcji, maszyny, które są regularnie konserwowane, pracują lepiej, co przekłada się na lepszą jakość wyrobów i większe bezpieczeństwo w pracy. Zgodnie z normami ISO, warto wszystko dokumentować i robić według planu, żeby być w zgodzie z przepisami i całość działała sprawnie.

Pytanie 29

Przedstawione na rysunku złącze uzyskuje się za pomocą spoiny

A. czołowej.

B. pachwinowej.

C. doczołowej.

D. grzbietowej.

Spoina pachwinowa to technika spawalnicza, która wykorzystuje połączenie dwóch elementów metalowych w kształcie kąta, zazwyczaj prostego. Dzięki umiejscowieniu spoiny w pachwinie, czyli miejscu, gdzie dwa elementy się stykają, uzyskuje się stabilność i wytrzymałość połączenia. Spoina ta jest szczególnie popularna w konstrukcjach stalowych, gdzie wymagane jest łączenie profili w narożnikach. Przykładem zastosowania mogą być ramy konstrukcyjne budynków, gdzie połączenia pachwinowe są kluczowe dla utrzymania integralności strukturalnej. W branży spawalniczej, zgodnie z normą ISO 9606, operatorzy spawalniczy są szkoleni w zakresie wykonywania spoin pachwinowych, co zapewnia wysoką jakość wykonania oraz zgodność z wymaganiami technicznymi. Warto również dodać, że stosowanie tej techniki w odpowiednich warunkach sprzyja zmniejszeniu naprężeń w miejscu spoiny, co wpływa na dłuższą żywotność konstrukcji.

Pytanie 30

Podczas używania piaskarki przedstawionej na rysunku należy założyć

A. rękawice i okulary ochronne.

B. maskę przeciwpyłową i rękawice ochronne.

C. okulary i maskę przeciwpyłową.

D. kombinezon, rękawice i hełm przeciwpyłowy.

Odpowiedź "kombinezon, rękawice i hełm przeciwpyłowy" jest słuszna, ponieważ zapewnia kompleksową ochronę podczas pracy z piaskarką, która generuje dużą ilość pyłów oraz odłamków. Kombinezon chroni całe ciało przed mechanicznymi uszkodzeniami oraz substancjami szkodliwymi, co jest niezwykle istotne w kontekście pracy w trudnych warunkach. Rękawice ochronne zabezpieczają dłonie przed zranieniami oraz kontaktami z chemikaliami, które mogą być używane w procesie piaskowania. Hełm przeciwpyłowy, z kolei, ochrania głowę i twarz, a także układ oddechowy, minimalizując ryzyko wdychania szkodliwych cząstek. Standardy BHP oraz normy branżowe, takie jak PN-EN 1149-1, podkreślają konieczność stosowania odpowiednich środków ochrony osobistej w takich warunkach. W praktyce, stosowanie pełnego zestawu środków ochrony osobistej nie tylko zwiększa bezpieczeństwo, ale również może przyczynić się do zmniejszenia ryzyka wystąpienia chorób zawodowych w przyszłości, co jest kluczowe w długoterminowej perspektywie zawodowej.

Pytanie 31

Koło pasowe osadzono na wale o średnicy d = 50 mm za pomocą wpustu. Zgodnie z danymi w tabeli, wymiary b x h x l dobranego wpustu wynoszą

d [mm]	ponad	38	44	50	58
d [mm]	do	44	50	58	65
b	[mm]	12	14	16	18
h	[mm]	8	9	10	11
l [mm]	od	28	36	45	50
l [mm]	do	140	160	180	200

A. 14 x 9 x 30 mm

B. 14 x 9 x 60 mm

C. 16 x 8 x 60mm

D. 12 x 8 x 60 mm

Odpowiedź 14 x 9 x 60 mm jest poprawna, ponieważ wymiary wpustu są dostosowane do średnicy wału, która wynosi 50 mm. Zgodnie z normami branżowymi, przy doborze wpustów należy zwrócić uwagę na odpowiednie proporcje szerokości (b) i wysokości (h) w stosunku do średnicy wału. W tym przypadku szerokość wpustu wynosi 14 mm, co odpowiada wymaganiom dla wałów o średnicy do 58 mm. Wysokość 9 mm również mieści się w akceptowalnym zakresie dla tego typu wałów. Długość wpustu 60 mm jest w przedziale od 36 mm do 160 mm, co czyni tę odpowiedź odpowiednią. W praktyce, dobór właściwych wymiarów wpustu jest kluczowy dla zapewnienia prawidłowego osadzenia koła pasowego na wale, co z kolei wpływa na efektywność przenoszenia napędu i minimalizuje ryzyko uszkodzeń mechanicznych. Dlatego tak ważne jest, aby przestrzegać ustalonych standardów i dobrych praktyk w zakresie doboru elementów maszyn. Zastosowanie właściwych wymiarów wpustu przyczynia się do dłuższej żywotności i niezawodności układu napędowego.

Pytanie 32

Działanie przedstawionego na rysunku dźwignika hydraulicznego jest najczęściej spotykanym zastosowaniem technicznym prawa

A. Newtona.

B. Stevina.

C. Archimedesa.

D. Pascala.

Pomimo że odpowiedź wskazująca na inne zasady może wydawać się kusząca, każda z nich ma swoje specyficzne zastosowania, które nie są bezpośrednio związane z działaniem dźwignika hydraulicznego. Odpowiedzi odnoszące się do prawa Newtona koncentrują się na ruchu ciał i siłach, które na nie działają, ale nie wyjaśniają, jak ciśnienie w cieczy może zostać wykorzystane do przenoszenia siły. Prawo Archimedesa odnosi się do siły wyporu wywieranej na ciało zanurzone w cieczy, co jest istotne w kontekście pływania i unoszenia obiektów w ciekłych medium. Chociaż zasada Stevina również dotyczy ciśnienia, koncentruje się na różnicy ciśnień w zależności od głębokości w cieczy, a nie na równomiernym przenoszeniu ciśnienia w zamkniętym układzie hydraulicznym. Kluczowym błędem myślowym jest mylenie tych zasad z zastosowaniem energetycznym płynów pod ciśnieniem, co prowadzi do nieporozumień w zrozumieniu fundamentalnych mechanizmów działania systemów hydraulicznych. W rzeczywistości, dźwigniki hydrauliczne zostały zaprojektowane z myślą o maksymalizacji efektywności sił przy użyciu zasady Pascala, co czyni ją niezbędnym narzędziem w inżynierii i technologii.

Pytanie 33

Wał służy do przekształcania ruchu postępowo-zwrotnego w ruch obrotowy?

A. rozrządu

B. stopniowy

C. wykorbiony

D. giętki

Wał wykorbiony to kluczowy element w mechanice przekładni, który ma na celu przekształcenie ruchu postępowo-zwrotnego w ruch obrotowy. Jego działanie opiera się na zastosowaniu specjalnych wykorbionych segmentów, które przekształcają liniowy ruch tłoka na obrotowy ruch wału. Typowym przykładem zastosowania wałów wykorbionych są silniki spalinowe, w których ruch tłoków, generowany przez spalanie mieszanki paliwowo-powietrznej, jest zamieniany na obrót wału korbowego. Wały wykorbione są projektowane zgodnie z normami branżowymi, co zapewnia ich niezawodność i efektywność działania. W praktyce, tak skonstruowane mechanizmy są wykorzystywane w różnych dziedzinach inżynierii, od motoryzacji po maszyny przemysłowe, a ich odpowiednia konstrukcja i zastosowanie są kluczowe dla efektywności pracy całego układu napędowego.

Pytanie 34

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 35

Do smarowania urządzeń i maszyn nie wykorzystuje się

A. nafty

B. smarów stałych

C. olejów maszynowych

D. grafitu

Smarowanie maszyn i urządzeń to kluczowy aspekt utrzymania ich sprawności i trwałości. Wybór odpowiednich substancji smarnych jest istotny dla zapewnienia odpowiednich warunków pracy oraz zapobiegania zużyciu i uszkodzeniom. Stosowanie smarów stałych, takich jak grafit, jest powszechną praktyką w niektórych aplikacjach, gdzie występują ekstremalne warunki, takie jak duże obciążenia czy wysokie temperatury. Grafit, dzięki swoim właściwościom ślizgowym, może być używany jako dodatek do smarów lub samodzielny środek smarny, co czyni go efektywnym w redukcji tarcia. Również oleje maszynowe, które są starannie dobierane w zależności od wymagań technicznych danego urządzenia, odgrywają fundamentalną rolę w smarowaniu. Często zawierają dodatki poprawiające ich właściwości, takie jak dodatki antyutleniające czy przeciwdziałające pienieniu. Powszechnym błędem jest mylenie nafty z odpowiednimi olejami, co może prowadzić do nieprawidłowego doboru smarów. Nafta, z racji swojej niskiej lepkości i braku właściwości smarnych, nie jest odpowiednia do ochrony ruchomych części maszyn. Dlatego ważne jest, aby zrozumieć różnice pomiędzy różnymi rodzajami smarów oraz stosować je zgodnie z zaleceniami producentów maszyn, aby uniknąć poważnych uszkodzeń oraz kosztownych przestojów w produkcji.

Pytanie 36

Element odpowiedzialny za realizację ruchów posuwowych na łożu tokarki, to

A. suport

B. konik

C. wrzeciennik

D. nawrotnica

Nawrotnica, konik oraz wrzeciennik to elementy tokarki, ale posiadają zupełnie inne funkcje, które nadają się do różnych zadań w procesie obróbczy. Nawrotnica, chociaż może być mylona z suportem, jest odpowiedzialna za zmianę kierunku ruchu narzędzia, co jest istotne podczas skomplikowanych operacji obróbczych, lecz sama w sobie nie prowadzi narzędzia w ruchu posuwowym. Konik to kolejny element, który pełni funkcję wsparcia dla długich przedmiotów obrabianych, ale nie uczestniczy bezpośrednio w ruchach posuwowych narzędzia skrawającego. Jego rola polega na stabilizacji obrabianego materiału, co jest kluczowe w przypadku długich wałków, ale nie ma wpływu na precyzyjne ustawienie narzędzi skrawających. Wrzeciennik z kolei to część maszyny, która służy do napędu narzędzia skrawającego, zapewniając jego obrót, ale nie wykonuje posuwu. Typowym błędem myślowym jest utożsamianie tych elementów z ruchem posuwowym tokarki, co prowadzi do nieprawidłowych wniosków o ich funkcji. Zrozumienie różnic między tymi komponentami jest kluczowe dla efektywnego korzystania z tokarki i optymalizacji procesów obróbczych.

Pytanie 37

Pojazd zaczyna poruszać się i osiąga przyspieszenie 2 m/s2. Jaką długość drogi pokona pojazd w ciągu 10 sekund?

A. 100 m

B. 20 m

C. 50 m

D. 200 m

Podane odpowiedzi, które nie są poprawne, wynikają z błędnego zrozumienia zasad rządzących ruchem jednostajnie przyspieszonym. Na przykład, odpowiedzi 200 m, 50 m oraz 20 m mogą sugerować niewłaściwe interpretacje wzorów kinematycznych. Odpowiedź 200 m mogłaby sugerować mylne założenie, że pojazd przebywa dłuższy dystans przy wyższym przyspieszeniu, jednak nie uwzględnia ona wpływu czasu i prędkości początkowej. Z kolei odpowiedź 50 m może wynikać z błędnego zastosowania wzoru, być może z pominięciem jednego z czynników w obliczeniach. Odpowiedź 20 m może wynikać z zamiany jednostek lub błędnego założenia dotyczącego czasu ruchu. Zrozumienie, że przyspieszenie wpływa na zwiększenie prędkości w czasie, jest kluczowe. Pojazd ruszający z miejsca z przyspieszeniem 2 m/s² będzie nabierać prędkości, co przekłada się na zwiększenie przebywanej odległości w czasie. Wszelkie błędy w obliczeniach mogą prowadzić do nieprawidłowych wniosków w kontekście inżynierii transportu, co ma istotne znaczenie dla bezpieczeństwa i efektywności ruchu drogowego. Dlatego tak ważne jest, aby zrozumieć mechanizmy rządzące ruchem i umiejętnie posługiwać się wzorami kinematycznymi, które są fundamentem w naukach ścisłych oraz inżynierii.

Pytanie 38

Otwór o jakiej średnicy należy wykonać pod nit o średnicy 6 mm? Skorzystaj z danych w tabeli.

Średnica nita d [mm]	2,5	3	3,5	4	5	6	8
Średnica otworu	1,1 d lecz nie więcej niż d^+0,5

A. 6,1 mm

B. 6,5 mm

C. 6,0 mm

D. 6,6 mm

Odpowiedź 6,5 mm jest prawidłowa, ponieważ zgodnie z przyjętymi standardami, dla nita o średnicy 6 mm, średnica otworu powinna wynosić 1,1 razy jego średnicę lub nie przekraczać średnicy nita powiększonej o 0,5 mm. Oznacza to, że 1,1 razy 6 mm daje 6,6 mm, lecz ta wartość przekracza maksymalną dopuszczalną średnicę otworu wynoszącą 6,5 mm (6 mm + 0,5 mm). Dlatego, optymalna średnica otworu do nita o średnicy 6 mm to 6,5 mm, co zapewnia odpowiednią tolerancję i komfort montażu. Przykładowo, w praktyce budowlanej oraz inżynieryjnej, zachowanie takich tolerancji jest kluczowe dla zapewnienia jakości i bezpieczeństwa konstrukcji. Niewłaściwe dobieranie średnicy otworu może prowadzić do osłabienia połączeń, co w konsekwencji może zagrażać integralności całej konstrukcji. W branży, gdzie precyzja jest kluczowa, stosowanie standardowych tabel dla tolerancji jest niezbędne do osiągnięcia optymalnych wyników.

Pytanie 39

W trakcie korzystania z dźwignika hydraulicznego dozwolone jest

A. podnoszenie przedmiotów o wadze niższej niż nośność dźwignika

B. unoszenie maszyny z osobą znajdującą się na jej powierzchni

C. pozostawienie uniesionego przedmiotu na dźwigniku bez żadnego nadzoru

D. podnoszenie przedmiotów o wadze przekraczającej nośność dźwignika

Podnoszenie elementów o masie mniejszej niż nośność dźwignika hydraulicznego jest zgodne z zasadami bezpieczeństwa oraz standardami operacyjnymi w zakresie eksploatacji tego typu urządzeń. Dźwigniki hydrauliczne są projektowane z określoną nośnością, co oznacza, że ich konstrukcja i materiały użyte do budowy gwarantują bezpieczne podnoszenie ładunków o masie nieprzekraczającej tej wartości. Przykładowo, jeśli dźwignik ma nośność 1000 kg, to podnoszenie elementów o masie mniejszej niż ta wartość zapewnia stabilność oraz minimalizuje ryzyko uszkodzenia sprzętu lub niebezpieczeństwa wypadku. Zastosowanie dźwigników w zgodzie z ich specyfikacją jest kluczowe w branżach takich jak budownictwo czy przemysł, gdzie dźwigniki hydrauliczne są powszechnie używane do podnoszenia ciężkich ładunków. Przestrzeganie zasad eksploatacji nie tylko zapewnia bezpieczeństwo, ale również wpływa na wydajność pracy oraz długowieczność urządzenia.

Pytanie 40

Rysunek przedstawia połączenie rurowe

A. kielichowe.

B. lutowane.

C. spawane.

D. kołnierzowe.

Połączenie kołnierzowe jest jedną z najczęściej stosowanych metod łączenia rur w budownictwie i przemyśle. W widocznej na rysunku konstrukcji, rury są połączone przy pomocy kołnierzy, które są płaskimi elementami metalowymi zamocowanymi na końcach rur. Kołnierze są ze sobą zespawane lub skręcone śrubami, co pozwala na łatwe demontowanie i ponowne łączenie, co jest korzystne w przypadku konserwacji. Przykładem zastosowania połączeń kołnierzowych jest infrastruktura rurociągowa w zakładach przemysłowych, gdzie wymagana jest łatwość w wymianie poszczególnych elementów systemu. Kołnierze są produkowane zgodnie z normami, takimi jak PN-EN 1092-1, co zapewnia ich odpowiednią jakość i bezpieczeństwo w użytkowaniu. Warto także zwrócić uwagę na różne typy kołnierzy, takie jak kołnierze płaskie, spawane czy śrubowe, które mają zastosowanie w różnych warunkach pracy, co potwierdza ich uniwersalność i szerokie zastosowanie w branży budowlanej i przemysłowej.
