Informacje o egzaminie:

Zawód: Technik elektroenergetyk transportu szynowego
Kwalifikacja: TKO.05 - Montaż i eksploatacja sieci zasilających oraz trakcji elektrycznej
Data rozpoczęcia: 26 maja 2026 21:04
Data zakończenia: 26 maja 2026 21:11

Egzamin zdany!

Wynik: 27/40 punktów (67,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Zanim rozpoczniesz prace z całkowicie odłączonym napięciem, powinieneś na początku

A. wyłączyć i odłączyć urządzenia

B. zabezpieczyć oraz oznakować miejsce pracy

C. uziemić odłączone urządzenie

D. sprawdzić brak napięcia w odłączonym urządzeniu

Wyłączenie i odłączenie urządzeń przed przystąpieniem do prac z całkowicie wyłączonym napięciem stanowi fundamentalny krok w procedurach bezpieczeństwa elektroinstalacji. Te działania chronią nie tylko pracowników, ale również zapewniają integralność systemów elektrycznych. Kiedy urządzenia są wyłączone i odłączone od źródła zasilania, ryzyko przypadkowego włączenia ich podczas prac jest minimalizowane. Przykładowo, w branży przemysłowej, gdzie często korzysta się z dużych maszyn, kluczowe jest fizyczne odłączenie ich od zasilania, co często wiąże się z użyciem odpowiednich rozłączników. Taki proces jest zgodny z normami bezpieczeństwa, takimi jak PN-EN 60204-1, które wymagają, aby przed rozpoczęciem jakichkolwiek prac konserwacyjnych lub naprawczych urządzenia były wyłączone i odłączone. Praktyka ta nie tylko zmniejsza ryzyko porażenia prądem, ale również zapobiega uszkodzeniom sprzętu oraz dba o bezpieczeństwo wszystkich pracowników w danym obszarze. Warto pamiętać, że przed przystąpieniem do kolejnych kroków, takich jak zabezpieczanie miejsca pracy czy sprawdzanie braku napięcia, zawsze najpierw należy wyłączyć i odłączyć urządzenia.

Pytanie 2

Którego parametru sieci trakcyjnej dotyczą wyniki pomiaru zapisane w tabeli?

dla dwóch przewodów jezdnych 28×4×7×9,81	29,77 kN
dla liny L120 15×4×27×9,81	15,91 kN
dla liny L150 18×4×27×9,81	19,08 kN

A. Elastyczność statyczna sieci.

B. Siła naciągu w przewodach jezdnych i linach nośnych.

C. Odsuw przewodów jezdnych.

D. Siła stykowa między pantografem a siecią jezdną.

Odpowiedź "Siła naciągu w przewodach jezdnych i linach nośnych" jest prawidłowa, ponieważ wyniki pomiarów w tabeli bezpośrednio odnoszą się do analizy siły naciągu. Siła naciągu jest kluczowym parametrem w projektowaniu i eksploatacji sieci trakcyjnych, gdyż wpływa na stabilność przewodów jezdnych oraz ich zdolność do przewodzenia energii elektrycznej. W praktyce, odpowiednia siła naciągu pozwala na minimalizację drgań i wahań przewodów, co jest istotne dla zapewnienia ciągłości zasilania pojazdów szynowych. W standardach branżowych, takich jak normy IEC, określono wymagania dotyczące siły naciągu, które mają na celu zapewnienie efektywności oraz bezpieczeństwa systemów trakcyjnych. W przypadku nieprzestrzegania tych norm, mogą wystąpić problemy z zasilaniem, co może prowadzić do awarii operacyjnych. Dlatego zrozumienie siły naciągu i jej pomiarów jest kluczowe dla inżynierów zajmujących się projektowaniem oraz utrzymaniem infrastruktury kolejowej.

Pytanie 3

Podział podłużny sieci trakcyjnej w izolowanych przęsłach naprężania wymaga zastosowania

A. izolatorów sekcyjnych

B. uchwytów dystansowych

C. osłon termicznych

D. izolatorów cięgnowych

Odpowiedzią poprawną jest stosowanie osłon termicznych w sekcjonowaniu podłużnym sieci trakcyjnej w izolowanych przęsłach naprężania, co jest zgodne z wytycznymi zawartymi w normach dotyczących infrastruktury kolejowej. Osłony te są kluczowe dla ochrony elementów sieci trakcyjnej przed ekstremalnymi warunkami atmosferycznymi, co może wpływać na bezpieczeństwo i niezawodność systemu. Przykładem ich zastosowania jest zapewnienie odpowiedniej temperatury dla izolacji przewodów oraz ograniczenie efektów termicznych, które mogą prowadzić do ich przewodzenia prądu lub uszkodzenia. W praktyce, osłony termiczne są wykorzystywane w miejscach, gdzie występują duże różnice temperatur, co może wpływać na stabilność przewodów trakcyjnych. Dobrze zaprojektowane osłony termiczne zwiększają żywotność instalacji oraz minimalizują ryzyko awarii, co jest zgodne z najlepszymi praktykami w dziedzinie inżynierii kolejowej.

Pytanie 4

Izolacja przewodów ochronnych PE ma barwę

A. zieloną

B. zielono-żółtą

C. żółtą

D. niebieską

Przewody ochronne, oznaczane jako PE (Protective Earth), są kluczowym elementem systemów zasilania i instalacji elektrycznych, zapewniającym bezpieczeństwo użytkowników poprzez minimalizowanie ryzyka porażenia prądem elektrycznym. Zgodnie z międzynarodowymi normami, takimi jak IEC 60446, przewody te mają charakterystyczne oznaczenie kolorystyczne zielono-żółte. Taki kolor ma na celu jednoznaczne wskazanie, że dany przewód służy do ochrony przed porażeniem, a nie do przesyłania energii elektrycznej. W praktyce, podczas projektowania i budowy instalacji elektrycznych, ważne jest, aby osoby odpowiedzialne za wykonanie instalacji przestrzegały ustalonych kolorów przewodów, aby zminimalizować ryzyko błędów w podłączeniach. Przykładowo, przewody fazowe są zazwyczaj brązowe lub czarne, a neutralne niebieskie, co pozwala na bezproblemowe zidentyfikowanie przewodów w instalacjach. Oznaczenie odpowiednich kolorów przyczynia się do wzrostu bezpieczeństwa oraz ułatwia konserwację i naprawy instalacji.

Pytanie 5

Element przedstawiony na rysunku jest wykorzystywany do

A. łączenia równoległego liny nośnej z przewodem jezdnym.

B. ustalania odległości między przewodami jezdnymi.

C. podwieszania liny nośnej do wieszaków pod wiaduktami i w tunelach.

D. łączenia przewodów jezdnych.

Element przedstawiony na zdjęciu to złącze stosowane do łączenia przewodów jezdnych w systemach trakcyjnych, takich jak tramwaje i trolejbusy. Jego główną funkcją jest zapewnienie ciągłości zasilania poprzez efektywne przekazywanie prądu pomiędzy odcinkami przewodów jezdnych. W praktyce, złącza te są kluczowe dla utrzymania niezawodności i bezpieczeństwa systemów zasilania elektrycznego pojazdów szynowych, co jest zgodne z normami branżowymi, takimi jak PN-EN 50119. Zastosowanie odpowiednich złączy minimalizuje ryzyko przerw w dostawie energii i przeciwdziała problemom związanym z iskrzeniem czy przegrzewaniem. Na przykład, w przypadku awarii jednego z odcinków przewodu, sprawnie działające złącza umożliwiają szybkie przeniesienie zasilania na inne segmenty, co jest kluczowe dla ciągłości ruchu tramwajowego. Dzięki tym rozwiązaniom, operatorzy systemów tramwajowych mogą efektywnie zarządzać siecią i zapewnić użytkownikom bezpieczne podróże.

Pytanie 6

Na schemacie stacji cyfrą 6 oznaczono odłącznik

A. podający napięcie na sieć torów parzystych dodatkowych.

B. ze stykiem uszyniającym.

C. podający napięcie na wydzieloną grupę torów.

D. sekcjonujący sieć toru parzystego głównego stacji.

Odpowiedź "ze stykiem uszyniającym" jest prawidłowa, ponieważ odłącznik pełni kluczową rolę w systemach zabezpieczeń instalacji elektrycznych. Jego podstawowym zadaniem jest możliwość bezpiecznego odseparowania części obwodu, co jest niezbędne w przypadku awarii lub konieczności przeprowadzenia konserwacji. Styk uszyniający zapewnia, że w momencie odłączenia nie ma ryzyka, że pozostałe elementy instalacji pozostaną pod napięciem. W praktyce, odłączniki stosowane są w różnych aplikacjach, w tym w stacjach transformacyjnych oraz w rozdzielniach elektrycznych. Dobrą praktyką jest regularne sprawdzanie stanu technicznego odłączników, aby zapewnić ich niezawodność i bezpieczeństwo użytkowania. Zgodnie z normami IEC 60947-3, odłączniki powinny być projektowane tak, aby mogły wytrzymać określone warunki pracy oraz zapewniać odpowiednią izolację. W kontekście operacyjnym, odłączniki są wykorzystywane do bezpiecznego wyłączania zasilania podczas awarii oraz do sekcjonowania obwodów, co pozwala na efektywne zarządzanie energią elektryczną.

Pytanie 7

Jakie odłączniki umożliwiają połączenie sąsiadujących sekcji zasilania sieci trakcyjnej w podstacji?

A. L152–1 i L153-1

B. 10, 20, 30 i 40

C. T150-1 i T 155-1

D. 101 i 102

Wybór innych opcji, takich jak L152–1 i L153-1, 10, 20, 30 i 40, czy T150-1 i T155-1, nie jest prawidłowy z kilku powodów. Po pierwsze, odłączniki L152–1 i L153-1, choć mogą być używane w różnych aplikacjach, nie służą do realizacji połączeń sąsiednich odcinków zasilania w sieci trakcyjnej przy podstacji. Warto zauważyć, że oznaczenia te mogą wprowadzać w błąd, ponieważ mogą być związane z innymi komponentami systemu zasilania, a nie bezpośrednio z odłącznikami odpowiedzialnymi za izolację odcinków. Odpowiedzi 10, 20, 30 i 40 odnoszą się najprawdopodobniej do innych typów urządzeń lub klasyfikacji, które również nie mają zastosowania w kontekście odłączników przy podstacji. Podobnie, T150-1 i T155-1, mimo że mogą istnieć w systemach energetycznych, nie pełnią funkcji, o które pytano w kontekście połączenia odcinków zasilania. Kluczowym błędem w rozumowaniu jest nieprzypisanie odpowiednich funkcji do właściwych urządzeń. W praktyce znaczenie poprawnego identyfikowania urządzeń w sieci trakcyjnej jest niezbędne dla zapewnienia efektywności operacyjnej oraz bezpieczeństwa, ponieważ niewłaściwe zrozumienie funkcji odłączników może prowadzić do poważnych konsekwencji, takich jak przerwy w zasilaniu czy nieprawidłowe procedury konserwacyjne.

Pytanie 8

Czym jest pantograf w kontekście sieci trakcyjnych?

A. Urządzeniem do pobierania prądu z przewodu jezdnego

B. Urządzeniem do podtrzymywania przewodów

C. Systemem sterowania ruchem pociągów

D. Rodzajem izolatora stosowanego w sieciach

Pantograf to kluczowy element w systemach trakcji elektrycznej, odpowiedzialny za pobór prądu z przewodów jezdnych do pojazdów szynowych takich jak pociągi czy tramwaje. Jego konstrukcja pozwala na utrzymywanie stałego kontaktu z przewodem zasilającym, nawet przy dużych prędkościach i w różnych warunkach atmosferycznych. Pantograf składa się z ramy, która dzięki sprężynom i siłownikom może się podnosić i opuszczać. Na jego szczycie znajduje się głowica ze specjalnymi ślizgaczami, które stykają się z przewodem. Dzięki temu pojazd może bez przerwy korzystać z energii elektrycznej, co jest niezbędne do jego napędu. Pantografy muszą być odpowiednio konserwowane i dostosowane do specyfikacji sieci trakcyjnej, aby zapewnić niezawodność i bezpieczeństwo. Są one projektowane zgodnie z normami międzynarodowymi, takimi jak EN 50206-1, aby sprostać wymaganiom nowoczesnej kolei. Dodatkowo, nowoczesne systemy pantografowe są wyposażone w czujniki monitorujące ich pracę, co pozwala na szybką diagnostykę i minimalizację ryzyka awarii.

Pytanie 9

Aby ocenić stan techniczny stacji transformatorowej po stronie nn, należy przeprowadzić pomiar

A. rezystancji uziemienia roboczych oraz zabezpieczeń przeciwpożarowych

B. rezystancji izolacji przewodów zasilających stację transformatorową

C. natężenia prądu we wszystkich fazach transformatora

D. napięcia w każdej fazie transformatora po stronie 0,4 kV

Pomiar rezystancji uziemień roboczych i zabezpieczeń przeciwpożarowych jest istotny, jednak nie jest on bezpośrednio związany z bieżącym stanem technicznym stacji transformatorowej po stronie nn. Rezystancja uziemienia zapewnia ochronę przed przepięciami oraz ułatwia usuwanie nadmiaru energii elektrycznej w przypadku awarii, jednak sama w sobie nie dostarcza informacji na temat wydajności transformatora ani jego pracy na poziomie napięcia. W kontekście pomiaru natężenia prądu wszystkich faz transformatora, natężenie to może być pomocne w analizie obciążenia, ale nie uwzględnia informacji o napięciu, które jest kluczowe dla oceny stanu technicznego stacji transformatorowej. Z kolei pomiar rezystancji izolacji przewodów zasilających stację transformatorową jest ważny dla zapewnienia bezpieczeństwa, jednak w kontekście niskonapięciowej strony transformatora, nie dostarcza on informacji o aktualnej pracy urządzenia. Właściwe podejście do oceny stanu technicznego urządzeń elektroenergetycznych powinno opierać się na całościowym bilansie napięcia i prądu, a odpowiednie pomiary napięcia dostarczają najbardziej wszechstronnych informacji o ich funkcjonowaniu. Typowym błędem myślowym w analizie stanu technicznego jest deprecjacja znaczenia pomiarów napięcia na rzecz innych, mniej istotnych wartości, co może prowadzić do błędnych wniosków dotyczących stanu technicznego stacji transformatorowej.

Pytanie 10

Jaki jest minimalny dozwolony przekrój aluminiowego przewodu PEN w instalacji elektrycznej z układem TN-C?

A. 10 mm2

B. 16 mm2

C. 1,5 mm2

D. 2,5 mm2

Wybór za małego przekroju przewodu PEN, jak na przykład 2,5 mm² lub 1,5 mm², może mieć naprawdę poważne konsekwencje dla bezpieczeństwa systemu elektrycznego. Takie małe przekroje to mit, że spełniają normy. 2,5 mm² czy 1,5 mm² nadają się tylko do gniazdek czy oświetlenia, a nie do pełnienia funkcji przewodu PEN w układzie TN-C, gdzie ten przewód łączy uziemienie z przewodem neutralnym. W takich przypadkach minimalny wymagany przekrój powinien wynikać z obliczeń prądów roboczych. Kiedy mamy złe przekroje, to mogą wystąpić straty energii i przewody mogą się przegrzewać, co na dłuższą metę prowadzi do uszkodzeń czy nawet pożaru. Często ludzie nie przewidują wartości prądów w instalacji i nie znają standardów, które jasno określają wymagania dla przewodów PEN. Przekroje powinny być zawsze dobierane na podstawie konkretnych obliczeń, żeby zapewnić bezpieczeństwo i niezawodność systemu.

Pytanie 11

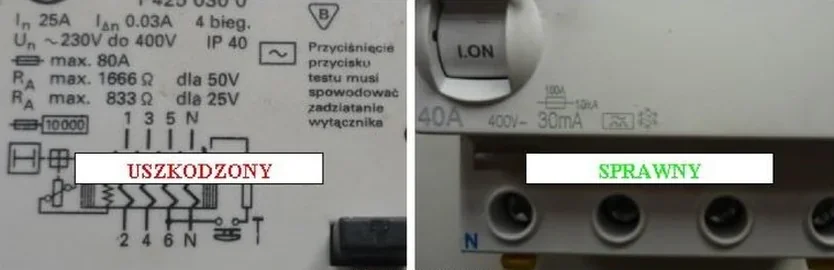

Z porównania tylko parametrów przedstawionych wyłączników różnicowoprądowych wynika, że uszkodzony aparat

A. może być zastąpiony przedstawionym sprawnym bez względu na różnice w prądach znamionowych.

B. nie może być zastąpiony przedstawionym sprawnym ze względu na różnice w prądach znamionowych.

C. może być zastąpiony przedstawionym sprawnym bez względu na różnice w prądach znamionowych różnicowych.

D. nie może być zastąpiony przedstawionym sprawnym ze względu na różnice w prądach znamionowych różnicowych.

Wybrana odpowiedź jest prawidłowa, ponieważ w przypadku wyłączników różnicowoprądowych, kluczowym parametrem jest prąd znamionowy różnicowy, który powinien być dostosowany do warunków pracy danego obwodu. W wielu sytuacjach, gdy wymagana jest wymiana uszkodzonego aparatu, można zastosować wyłącznik o innym prądzie znamionowym, pod warunkiem, że jego parametry ochronne są odpowiednie dla danego obwodu. W praktyce oznacza to, że jeśli wyłącznik sprawny ma podobne właściwości ochronne, to może być stosowany w miejsce uszkodzonego, nawet jeśli prąd znamionowy różnicowy jest inny. Należy pamiętać, że zgodnie z normami IEC 61008 i IEC 61009, kluczowe jest, aby wyłącznik różnicowoprądowy był dostosowany do specyficznych warunków instalacji, ale nie zawsze wymaga to identycznych wartości prądów znamionowych. Przykładem może być zastosowanie wyłącznika o wyższym prądzie znamionowym, który nadal spełni wymogi ochrony przeciwporażeniowej, a zarazem zapewni odpowiednią funkcjonalność obwodu.

Pytanie 12

Do wymiany wkładek topikowych w dużej mocy bezpiecznikach konieczne jest zastosowanie

A. uchwytu izolacyjnego

B. drążka izolacyjnego

C. izolowanych szczypiec uniwersalnych

D. dźwigni odłącznika

Uchwyt izolacyjny jest kluczowym narzędziem przy wymianie wkładek topikowych w bezpiecznikach dużej mocy, ponieważ zapewnia użytkownikowi odpowiednią izolację, co jest niezbędne w pracy z urządzeniami elektrycznymi o wysokim napięciu. Używanie uchwytu izolacyjnego minimalizuje ryzyko porażenia prądem oraz kontaktu z częściami pod napięciem. W praktyce, uchwyty izolacyjne są projektowane zgodnie z normami IEC 60900, co zapewnia ich wysoką jakość oraz bezpieczeństwo użytkowania. Przykładem zastosowania uchwytu izolacyjnego jest wymiana wkładki w rozdzielniach niskiego i wysokiego napięcia, gdzie zachowanie ostrożności oraz stosowanie odpowiednich narzędzi jest kluczowe dla ochrony zdrowia i życia pracowników. Należy również pamiętać, że stosowanie uchwytu z izolacją w sytuacjach awaryjnych, takich jak wymiana bezpieczników w rozdzielniach, jest podstawą dobrych praktyk w branży elektroenergetycznej.

Pytanie 13

Który z poniższych materiałów jest najczęściej używany do produkcji przewodów jezdnych w sieciach trakcyjnych?

A. Aluminium

B. Stal

C. Miedź

D. Żelazo

W sieciach trakcyjnych przewody jezdne muszą spełniać szereg wymagań, aby zapewnić niezawodne i efektywne działanie systemu. Miedź jest najczęściej używanym materiałem do produkcji przewodów jezdnych głównie ze względu na swoją doskonałą przewodność elektryczną i dobrą przewodność cieplną. Te właściwości sprawiają, że miedź jest idealnym materiałem do przesyłu energii elektrycznej na duże odległości przy minimalnych stratach. Ponadto, miedź charakteryzuje się dobrą plastycznością, co ułatwia jej formowanie i montaż w skomplikowanych strukturach trakcyjnych. W kontekście praktycznym, przewody jezdne wykonane z miedzi są bardziej odporne na zużycie mechaniczne, co jest istotne przy intensywnym użytkowaniu w systemach transportu publicznego. Standardy branżowe, takie jak normy EN50149, często określają miedź jako preferowany materiał dla takich zastosowań, co potwierdza jej dominującą rolę w tej dziedzinie. Warto też zaznaczyć, że miedź, mimo swojej wyższej ceny w porównaniu do innych materiałów, oferuje lepszą trwałość i niezawodność w dłuższej perspektywie czasowej, co jest kluczowe dla infrastruktury krytycznej, jaką są sieci trakcyjne.

Pytanie 14

Widoczny na rysunku łącznik to

A. wyłącznik małoolejowy.

B. odłącznik kabla zasilacza.

C. odłącznik kabla powrotnego.

D. wyłącznik szybki.

Widoczny na rysunku element to odłącznik kabla zasilacza, który ma kluczowe znaczenie w systemach elektrycznych. Jego głównym zadaniem jest zapewnienie bezpiecznego odłączenia zasilania przed przystąpieniem do wszelkich prac serwisowych. W kontekście norm bezpieczeństwa, takich jak PN-EN 60204-1, istotne jest, aby elementy takie jak odłączniki były łatwo dostępne i wyraźnie oznaczone, co zapewnia szybkie i skuteczne odcięcie zasilania w sytuacjach awaryjnych. Przykładem zastosowania odłącznika może być instalacja przemysłowa, gdzie niezbędne jest odłączenie zasilania w przypadku konserwacji maszyn. Dzięki temu można uniknąć niebezpiecznych sytuacji związanych z porażeniem prądem. Warto również zauważyć, że odłącznik nie pełni funkcji wyłącznika małoolejowego, który jest stosowany w specyficznych zastosowaniach wymagających tłumienia łuku elektrycznego. Podsumowując, poprawna identyfikacja tego elementu jest kluczowa dla zapewnienia efektywności i bezpieczeństwa w instalacjach elektrycznych.

Pytanie 15

Przycisk TEST w wyłącznikach różnicowo-prądowych pozwala na weryfikację prawidłowego działania urządzenia poprzez

A. symulację uszkodzenia obwodu

B. wywołanie przepięcia

C. zwarcie przewodu fazowego z neutralnym

D. spowodowanie zwarcia dwóch sąsiadujących faz

Przycisk TEST w wyłącznikach różnicowo-prądowych jest kluczowym elementem, który pozwala na symulację sytuacji awaryjnych, aby upewnić się, że urządzenie działa poprawnie. Kiedy naciśniesz ten przycisk, wewnętrzny mechanizm wyłącznika powoduje zamodelowanie uszkodzenia obwodu poprzez wprowadzenie sztucznego upływu prądu. To z kolei wyzwala działanie urządzenia, które powinno natychmiast odłączyć zasilanie. Tego rodzaju testowanie jest zgodne z normami bezpieczeństwa elektrycznego, takimi jak PN-EN 61008, które zalecają regularne sprawdzanie sprawności wyłączników różnicowo-prądowych. W praktyce zaleca się przeprowadzenie takiego testu przynajmniej raz w miesiącu, co zapewnia, że urządzenie będzie odpowiednio funkcjonować w przypadku rzeczywistej awarii. Regularne testowanie wpływa na bezpieczeństwo użytkowników, pozwalając na szybką identyfikację ewentualnych usterek, które mogłyby zagrażać zdrowiu lub życiu. Warto podkreślić, że przycisk TEST nie tylko sprawdza, ale również utrzymuje wyłącznik w dobrym stanie, co jest kluczowe dla długoterminowego użytkowania sprzętu elektrycznego.

Pytanie 16

Na rysunku zamieszczono kabel oznaczany symbolem literowym

A. YDY

B. YALY

C. YAKY

D. YKY

Kabel YAKY, który udało ci się zidentyfikować, ma specjalne aluminiowe żyły i zewnętrzną powłokę z PVC. Jest często używany w różnych instalacjach elektrycznych, gdzie trzeba go chronić przed warunkami atmosferycznymi i mechanicznymi. Wiesz, aluminium sprawia, że kabel jest lżejszy niż miedziany, a więc łatwiej go transportować i montować. Poza tym, jest odporny na różne chemikalia, co czyni go świetnym wyborem do wielu zastosowań w przemyśle. Warto pamiętać, że stosowanie kabli YAKY to dobry pomysł tam, gdzie potrzebna jest elastyczność i odporność na wysokie temperatury – potwierdzają to normy PN-EN 60228. Wiedza na temat symboliki kabli to kluczowa rzecz dla inżynierów i techników, więc fajnie, że starasz się poznać te szczegóły, bo to pomoże ci lepiej dobierać materiały do projektów.

Pytanie 17

Z dokumentacji technicznej transformatora rozdzielczego wynika, że uzwojenie strony górnego napięcia połączone jest w

Dane techniczne transformatora rozdzielczego
Typ	TNOSCT
Moc	2500 kVA
Napięcie górne	21000 V
Napięcie dolne	400 V
Regulacja napięcia	+2,5%-3x2,5%
Układ połączeń	Dyn5
Napięcie zwarcia	6%
Straty jałowe	2500 W
Straty obciążeniowe	26500W

A. gwiazdę.

B. podwójną gwiazdę.

C. zygzak.

D. trójkąt.

Odpowiedź "trójkąt" jest poprawna, ponieważ w transformatorach rozdzielczych układ połączeń uzwojeń ma kluczowe znaczenie dla ich funkcjonowania. W przypadku transformatora z oznaczeniem Dyn5, uzwojenie wysokiego napięcia jest połączone w układ trójfazowy typu trójkąt (D), co pozwala na uzyskanie wysokiej efektywności przesyłu energii elektrycznej. Połączenie to charakteryzuje się brakiem fazowego przesunięcia między uzwojeniami, co jest istotne w kontekście stabilności systemu zasilania. W praktyce takie połączenia są powszechnie stosowane w infrastrukturze energetycznej, zwłaszcza w przypadkach, gdy wymagana jest wysoka moc i niskie straty. Dodatkowo, połączenie trójkątowe pozwala na wygodne podłączenie układów zabezpieczeń i monitorujących, co jest zgodne z najlepszymi praktykami branżowymi w zakresie bezpieczeństwa i zarządzania systemem. Zrozumienie tych układów połączeń jest niezbędne dla inżynierów zajmujących się projektowaniem oraz eksploatacją systemów elektroenergetycznych.

Pytanie 18

Urządzenie, które przerywa dopływ energii elektrycznej do obwodów, z wyjątkiem tych zasilających instalacje i urządzenia niezbędne w trakcie pożaru, to zabezpieczenie przeciwpożarowe

A. wyłącznik prądu

B. przełącznik napięciowy

C. wyłącznik prądu

D. przekaźnik napięciowy

Rozumienie, jak działają różne urządzenia do odcinania prądu, jest ważne, jeśli chcemy mieć bezpieczne instalacje elektryczne. Przekaźnik napięcia to element, który reaguje na zmiany napięcia w obwodzie, ale nie używa się go do bezpośredniego odcinania prądu w sytuacjach awaryjnych, jak pożar. Z kolei przełącznik prądu i napięcia, mimo że można z nich korzystać do zarządzania energią, to nie są one idealne w kontekście bezpieczeństwa przeciwpożarowego. Zwykle te przełączniki służą do standardowego włączania i wyłączania, nie zaś do awaryjnego wyłączania prądu. Warto znać różnice, bo nieporozumienia w tym temacie mogą prowadzić do poważnych problemów. W sytuacjach kryzysowych, wybór odpowiednich wyłączników powinien być przemyślany i oparty na normach branżowych, żeby rzeczywiście mogły działać, kiedy są potrzebne.

Pytanie 19

Jakie są dopuszczalne wartości normalnej wysokości zawieszenia przewodu jezdnego w sieci tramwajowej w Polsce przy zasilaniu napięciem 600 VDC lub 750 VDC?

A. 5250 mm+5 600 mm

B. 4200 mm-+5 200 mm

C. 4900 mm-+5 200 mm

D. 5500 mm+6 000 mm

Odpowiedź 5250 mm+5 600 mm jest jak najbardziej w porządku, bo zgadza się z normami, które rządzą wysokością zawieszenia przewodów w naszych tramwajach. Wiesz, to ważne, żeby ta wysokość była odpowiednia, bo ma to ogromne znaczenie dla bezpieczeństwa, zwłaszcza w miastach, gdzie tramwaje muszą dojeżdżać do różnych miejsc. Dzięki 5250 mm tramwaje mogą swobodnie przejeżdżać, a dodatkowo biorą pod uwagę różne tolerancje, które mogą pojawić się w praktyce. Na przykład, jeżeli tramwaj ma jakieś dodatkowe elementy, jak pantografy, to właściwa wysokość sprawia, że nie będą się one o coś zaczepiać czy łamać. Warto też pamiętać, że normy mogą się różnić w zależności od regionu, więc zawsze dobrze jest sprawdzić lokalne przepisy.

Pytanie 20

Jakie elementy są niezbędne do prawidłowego montażu sieci trakcyjnej?

A. Izolatory, przewody jezdne, słupy nośne

B. Transformatory, przewody miedziane, izolatory

C. Słupy nośne, przewody stalowe, transformatory

D. Izolatory, przewody aluminiowe, transformatory

Do prawidłowego montażu sieci trakcyjnej niezbędne są izolatory, przewody jezdne oraz słupy nośne. Izolatory pełnią kluczową rolę, zapewniając oddzielenie napięcia od konstrukcji wsporczych i chroniąc przed zwarciami. W tego typu sieciach wykorzystuje się zazwyczaj izolatory ceramiczne lub kompozytowe, które charakteryzują się dużą wytrzymałością mechaniczną i odpornością na warunki atmosferyczne. Przewody jezdne służą do przesyłu energii elektrycznej do pojazdów trakcyjnych, a ich odpowiednia jakość i montaż zapewniają ciągłość dostaw energii oraz minimalizują straty. Słupy nośne, z kolei, są konstrukcją wsporczą dla całej sieci trakcyjnej, umożliwiając jej stabilne zamocowanie i zachowanie odpowiedniej wysokości przewodów jezdnych. Właściwy dobór i montaż tych elementów zgodnie z normami branżowymi i dobrą praktyką inżynierską zapewnia bezpieczne i efektywne działanie sieci trakcyjnej, co jest kluczowe dla niezawodności transportu elektrycznego. Praktyczne zastosowanie tych komponentów można zaobserwować w liniach kolejowych oraz tramwajowych, gdzie precyzyjne wykonanie montażu wpływa na jakość i komfort podróży.

Pytanie 21

Czym należy się kierować przy doborze przekroju przewodów w sieci trakcyjnej?

A. Prądem obciążenia i dopuszczalnym spadkiem napięcia

B. Tylko długością przewodu

C. Wyłącznie dopuszczalną temperaturą pracy

D. Tylko materiałem przewodnika

Przy doborze przekroju przewodów w sieci trakcyjnej kluczowe jest uwzględnienie prądu obciążenia oraz dopuszczalnego spadku napięcia. To dwie podstawowe zasady, które pomagają zapewnić efektywność i bezpieczeństwo sieci. Prąd obciążenia odnosi się do maksymalnej ilości prądu, jaki może płynąć przez przewód bez przegrzewania go. Dzięki temu przewód nie ulegnie uszkodzeniu ani nie spowoduje niebezpiecznych warunków, takich jak pożar. Dopuszczalny spadek napięcia z kolei odnosi się do różnicy napięcia pomiędzy początkiem a końcem przewodu. Zbyt duży spadek napięcia może prowadzić do nieefektywnej pracy urządzeń podłączonych do sieci. W standardach branżowych często podaje się maksymalne dopuszczalne wartości spadku napięcia, które należy zachować. Dobór odpowiedniego przekroju przewodów wymaga zatem znajomości obciążenia sieci oraz analizy możliwych spadków napięcia, aby zapewnić zgodność z normami i bezpieczne funkcjonowanie całego systemu. Dbałość o te aspekty jest istotna zarówno przy projektowaniu nowych sieci, jak i przy modernizacji istniejących.

Pytanie 22

Który uszkodzony element sieci trakcyjnej widoczny jest na rysunku?

A. Linka nośna.

B. Przewód jezdny.

C. Wieszak przewodu jezdnego.

D. Izolator sekcyjny.

Wybór nieprawidłowej odpowiedzi może wynikać z mylnego postrzegania funkcji poszczególnych elementów sieci trakcyjnej. Izolator sekcyjny, który odpowiada za separację sekcji sieci trakcyjnej, nie jest widoczny na przedstawionym zdjęciu, a jego uszkodzenie nie wpływa bezpośrednio na przesył energii do lokomotywy. Wieszak przewodu jezdnego jest elementem nośnym, który utrzymuje przewód w odpowiedniej pozycji, ale nie może być uznawany za element, którego uszkodzenie bezpośrednio prowadzi do przerwy w zasilaniu. Linka nośna, chociaż istotna dla stabilizacji całej konstrukcji, także nie jest bezpośrednio odpowiedzialna za dostarczanie energii elektrycznej do pojazdów. Wybierając jedną z tych odpowiedzi, można wpaść w pułapkę myślenia o uszkodzeniach w kontekście ich funkcji, a nie w kontekście ich widoczności na zdjęciu. Często osoby uczące się mylą różne elementy, co prowadzi do błędnych wniosków. Aby uniknąć takich pomyłek, warto zgłębić wiedzę na temat podstawowych funkcji i zastosowania poszczególnych komponentów sieci trakcyjnej, co pomoże w lepszym zrozumieniu ich roli oraz w zwiększeniu bezpieczeństwa w eksploatacji linii kolejowych.

Pytanie 23

Na rysunku przedstawiono widok poprzeczny kabla

A. olejowego.

B. ekranowanego.

C. rdzeniowego.

D. gazowego.

Wybór odpowiedzi "ekranowanego" na pierwszy rzut oka może wydawać się logiczny, ponieważ kable ekranowane także charakteryzują się wieloma przewodami. Jednak kable ekranowane mają dodatkową warstwę ochronną, która zapobiega zakłóceniom elektromagnetycznym, a na rysunku nie ma wyraźnych sygnalizacji tej warstwy. Z kolei odpowiedź "olejowego" jest niepoprawna, ponieważ kable olejowe mają inną konstrukcję, często z izolacją olejową, co nie odpowiada przedstawionemu widokowi poprzecznemu. Użytkownicy mogą mylić te kable z rdzeniowymi, myśląc o ich zastosowaniach w trudnych warunkach, jednak ich budowa i przeznaczenie różnią się znacząco. Odpowiedź "gazowego" również jest błędna, ponieważ kable gazowe są stosowane w specyficznych zastosowaniach i posiadają zupełnie inną konstrukcję, która nie obejmuje rdzenia otoczonego przewodami. Podstawowym błędem myślowym w przypadku tych odpowiedzi jest nieznajomość kluczowych różnic w budowie i zastosowaniu różnych rodzajów kabli. Wiedza na temat konstrukcji kabli jest niezwykle ważna w inżynierii elektrycznej, ponieważ niewłaściwy dobór kabla może prowadzić do awarii systemu oraz zwiększenia kosztów eksploatacji.

Pytanie 24

Na rysunku przedstawiono

A. urządzenie naprężające sieć jezdną.

B. tensometr.

C. dynamometr.

D. urządzenie poprawiające parametry elektryczne sieci trakcyjnej.

Poprawna odpowiedź to "urządzenie naprężające sieć jezdną". Na zdjęciu widać charakterystyczne cechy tego typu urządzenia, które są kluczowe dla prawidłowego funkcjonowania sieci trakcyjnej. Urządzenia te, używane w systemach tramwajowych i trolejbusowych, mają na celu utrzymanie odpowiedniego napięcia linii. Dzięki zastosowaniu bębnów na linę oraz systemów rolek, możliwe jest regulowanie siły napięcia, co z kolei wpływa na stabilność i bezpieczeństwo ruchu pojazdów. W praktyce, nieodpowiednie naprężenie sieci jezdnej może prowadzić do awarii, co podkreśla znaczenie tych urządzeń w zachowaniu standardów bezpieczeństwa. W branży stosuje się różne normy dotyczące zapewnienia odpowiednich parametrów technicznych dla sieci trakcyjnej, co jest niezbędne do prawidłowego funkcjonowania transportu publicznego. Zrozumienie roli tych urządzeń jest istotne dla wszystkich pracowników związanych z infrastrukturą transportową, a ich prawidłowe działanie wpływa na komfort i bezpieczeństwo pasażerów.

Pytanie 25

Należy wymienić przepalony bezpiecznik topikowy 100A kondensatorów w podstacji trakcyjnej

A. w obwodzie filtra gamma

B. w obwodzie monitorowania podstacji

C. w instalacji oświetlenia podstacji

D. w systemie ogrzewania i wentylacji

Wymiana przepalonego bezpiecznika topikowego 100A w obwodzie filtra gamma jest kluczowym zadaniem w utrzymaniu sprawności podstacji trakcyjnej. Filtry gamma są stosowane w celu eliminacji zakłóceń harmonicznych w systemie zasilania, co jest istotne dla zapewnienia stabilności i niezawodności pracy urządzeń elektrycznych. Wymiana bezpiecznika w tym obwodzie ma na celu nie tylko przywrócenie jego funkcjonalności, ale również ochronę przed przeciążeniem i zwarciem, które mogą prowadzić do poważnych uszkodzeń. Zgodnie z normami branżowymi, takimi jak PN-EN 50122-1, należy stosować odpowiednie zabezpieczenia w obwodach filtra, aby zapewnić bezpieczeństwo operacyjne. Przykładem zastosowania tej wiedzy jest sytuacja, gdy w obwodzie filtra dochodzi do sytuacji awaryjnej, w której zabezpieczenie musi działać adekwatnie do warunków pracy, aby minimalizować ryzyko uszkodzeń całego systemu zasilania.

Pytanie 26

Z wymienionych narzędzi do pomiaru zużycia przewodów jezdnych, które należy zastosować?

A. mikromierza

B. głębokościomierza

C. suwmiarki

D. linijki

Suwmiarka to naprawdę fajne narzędzie, które pozwala na dokładne pomiary zarówno zewnętrznych, jak i wewnętrznych wymiarów różnych przedmiotów. To sprawia, że idealnie nadaje się do kontrolowania zużycia przewodów jezdnych. Dzięki jej konstrukcji możemy osiągnąć pomiary z dokładnością do 0,02 mm, co jest super ważne w wielu inżynieryjnych zastosowaniach. W praktyce, suwmiarki są często wykorzystywane do sprawdzania stanu elementów mechanicznych w samochodach, jak właśnie przewody jezdne, gdzie precyzyjny pomiar jest kluczowy, żeby wszystko działało bezpiecznie i sprawnie. W standardach branżowych, jak ISO 2768, mówi się o tym, jak istotne są dokładne pomiary w kontroli jakości. Dobrze też zauważyć, że suwmiarka jest narzędziem uniwersalnym, używana nie tylko w motoryzacji, ale też w wielu innych dziedzinach inżynieryjnych, więc to naprawdę przydatne wyposażenie warsztatów i laboratoriów.

Pytanie 27

Przedstawione obok dane dotyczą

LK 40 I_n 40 A U₁ 690 V U₂ 400 V 50/60 Hz
	I_s
AC - 3	38 A	18,5 kW
AC - 4	16 A	7,5 kW

A. przekaźnika.

B. wyłącznika.

C. łącznika.

D. odłącznika.

Wybór innej opcji może prowadzić do poważnych nieporozumień, związanych z klasyfikacją urządzeń elektrycznych. Odłączniki, na przykład, różnią się od łączników przede wszystkim w kontekście ich funkcji. Odłączniki służą do mechanicznego rozłączenia obwodu, ale nie są przeznaczone do regularnego łączenia i rozłączania prądów roboczych, jak to robią łączniki. Z kolei przekaźniki są urządzeniami, które pozwalają na sterowanie obwodami elektrycznymi za pomocą sygnałów elektrycznych, co zupełnie różni się od działania łączników. Przekaźniki nie są stosowane do bezpośredniego zamykania i otwierania obwodów, ale do przekazywania sygnałów, co czyni je innymi narzędziami w arsenale inżyniera elektryka. Wyłączniki są z kolei urządzeniami do przerywania przepływu prądu w przypadku awarii lub w celach konserwacyjnych, co nie jest ich podstawową funkcją. Każde z tych urządzeń ma swoje specyficzne zastosowania oraz wymagania, a ich mylne rozróżnienie prowadzi do ryzykownych praktyk w instalacjach elektrycznych. Zrozumienie różnic między tymi urządzeniami jest kluczowe dla zapewnienia bezpieczeństwa i efektywności w projektowaniu obwodów elektrycznych.

Pytanie 28

Łącznik szynowy podłużny w postaci linki aluminiowej lub stalowo-aluminiowej w układzie sieci powrotnej stosowany jest w celu

A. udoskonalenia obiektów w obszarze oddziaływania sieci trakcyjnej

B. ochrony pociągu przed wykolejeniem w sytuacji wyskoczenia koła z toru

C. ochrony szyn przed oddziaływaniem wysokich temperatur

D. ograniczenia upływu prądów błądzących oraz zapewnienia przejścia sygnału urządzeń zajętości toru

Twoja odpowiedź o ograniczeniu prądów błądzących oraz o sygnale urządzeń zajętości toru jest jak najbardziej trafna. Łącznik szynowy rzeczywiście odgrywa ważną rolę w stabilizacji sieci trakcyjnej. Prąd błądzący pojawia się przez różnice potencjałów w infrastrukturze kolejowej, co może sprawiać, że urządzenia zabezpieczające nie działają poprawnie. Dzięki łącznikom szynowym w układzie sieci powrotnej można zminimalizować straty energii i uniknąć zakłóceń w sygnalizacji. To wszystko wpływa na to, że sygnały z urządzeń zajętości toru są przesyłane pewniej, a to przekłada się na bezpieczeństwo w ruchu kolejowym. W praktyce, ich prawidłowe użycie jest zgodne z normami bezpieczeństwa, takimi jak PN-EN 50126, które kładą nacisk na niezawodność systemów. Warto też pamiętać, żeby regularnie monitorować stan techniczny łączników, bo to pomaga w wczesnym wykrywaniu ewentualnych usterek i zapewnia ciągłość działania systemów sygnalizacyjnych.

Pytanie 29

Przewód, którego odcinek przedstawiono na rysunku oznaczony jest

A. OWY 3 x 2,5

B. OMYp 3 x 2,5

C. YDYp 3 x 2,5

D. YLY 3 x 2,5

Odpowiedź YDYp 3 x 2,5 jest prawidłowa, ponieważ przewód oznaczony jako YDYp to typ przewodu stosowanego powszechnie w instalacjach elektrycznych. Składa się z trzech żył o przekroju 2,5 mm², co jest wystarczające do zasilania odbiorników o średnim poborze mocy. Izolacja z polichlorku winylu (PVC) charakteryzuje się wysoką odpornością na działanie chemikaliów oraz wilgoci, co czyni ten przewód odpowiednim do zastosowań zarówno wewnętrznych, jak i zewnętrznych. Przewody YDYp są zgodne z normami PN-EN 50525 i PN-IEC 60228, co zapewnia ich bezpieczeństwo i niezawodność w użytkowaniu. W praktyce, przewody te często znajdują zastosowanie w budownictwie, gdzie są montowane w ścianach, podłogach oraz w różnych instalacjach elektrycznych, takich jak oświetlenie czy gniazdka. Użycie odpowiednich typów przewodów jest kluczowe dla zapewnienia bezpieczeństwa oraz efektywności energetycznej instalacji elektrycznych.

Pytanie 30

Materiał izolacyjny, który ma zdolność adsorpcji i jest używany przede wszystkim w transformatorach jako środek pochłaniający wilgoć, a jego temperatura topnienia wynosi 1000°C, to

A. taśma papierowa

B. silikażel pomarańczowy

C. preszpan

D. papier kablowy

Silikażel pomarańczowy jest materiałem izolacyjnym o wysokiej zdolności adsorpcyjnej, co czyni go skutecznym środkiem do pochłaniania wilgoci w zastosowaniach transformatorowych. Jego temperatura topnienia wynosząca 1000°C sprawia, że jest on odporny na wysokie temperatury, co jest kluczowe w kontekście pracy transformatorów, które mogą generować znaczne ilości ciepła. Silikażel pomarańczowy działa na zasadzie adsorpcji, co oznacza, że przyciąga i wiąże cząsteczki wody w swojej strukturze, a tym samym zmniejsza ryzyko uszkodzenia izolacji elektrycznej. Zastosowanie silikażelu w transformatorach jest zgodne z najlepszymi praktykami branżowymi, które wskazują na znaczenie kontroli poziomu wilgoci dla zapewnienia niezawodności i wydajności urządzeń elektrycznych. W praktyce, silikażel pomarańczowy jest często wykorzystywany w połączeniu z innymi materiałami izolacyjnymi, aby stworzyć kompleksowy system ochrony przed wilgocią, co jest szczególnie istotne w złożonych instalacjach przemysłowych.

Pytanie 31

Który ze wskaźników We oznacza, że wjazd elektrycznych pojazdów trakcyjnych jest zabroniony?

A. C.

B. A.

C. D.

D. B.

Znak D, który wskazuje na zakaz wjazdu dla pojazdów elektrycznych, jest zgodny z międzynarodowymi standardami, które regulują oznakowanie drogowe. Takie znaki są wykorzystywane, aby informować kierowców o specyficznych ograniczeniach, które mogą być związane z ochroną środowiska lub infrastrukturą drogową. W przypadku pojazdów elektrycznych, ich wjazd może być ograniczony w celu zmniejszenia ryzyka uszkodzenia delikatnych systemów trakcyjnych lub ze względów bezpieczeństwa. W praktyce, oznaczenia takie jak Znak D są kluczowe w rejonach, gdzie infrastruktura elektryczna jest wrażliwa na interakcję z pojazdami, co może prowadzić do poważnych problemów operacyjnych. Przykładowo, w obszarach miejskich, gdzie występują tramwaje lub pociągi elektryczne, zabronienie wjazdu dla pojazdów elektrycznych może chronić systemy zasilania przed przeciążeniem. Poznanie i zrozumienie takich znaków jest kluczowe dla każdego kierowcy, aby mógł właściwie reagować na oznaczenia drogowe i unikać potencjalnych zagrożeń.

Pytanie 32

Kabiny sekcyjne szlakowe

A. łączą sekcyjne kabiny zasilające linie, które łączą się w danym węźle

B. domykają poprzecznie jednostronnie zasilany końcowy odcinek dwutorowej linii kolejowej

C. usytuowane są w bliskim sąsiedztwie środka odcinka pomiędzy podstacjami na liniach dwutorowych

D. łączą kilka podstacji trakcyjnych, zasilających linie, które spotykają się w tym węźle

Szlakowe kabiny sekcyjne są kluczowym elementem infrastruktury kolejowej, znajdującym się w pobliżu środka odcinka między podstacjami na liniach dwutorowych. Ich zasadniczą funkcją jest zapewnienie ciągłości zasilania elektrycznego dla trakcji kolejowej poprzez optymalizację rozdziału energii elektrycznej. Dzięki umiejscowieniu kabin w centralnej części odcinka, możliwe jest efektywne zarządzanie i monitorowanie zasilania, co jest szczególnie istotne w przypadku dłuższych tras kolejowych. Kabiny szlakowe są zaprojektowane zgodnie z obowiązującymi normami i standardami, co zapewnia ich niezawodność oraz bezpieczeństwo operacyjne. Przykładowo, w zastosowaniach praktycznych, kabiny te są wykorzystywane do obsługi elektrycznych zespołów trakcyjnych, co pozwala na dynamiczne dostosowywanie poziomu zasilania w zależności od aktualnych potrzeb oraz obciążeń linii. Właściwe lokalizowanie kabin sekcyjnych jest również istotne dla minimalizacji strat energii oraz dla utrzymania stabilności napięcia, co jest kluczowe dla efektywności operacyjnej całego systemu kolejowego.

Pytanie 33

Kotwienie środkowe sieci skompensowanej oznacza się symbolem

A. C.

B. A.

C. B.

D. D.

Wybór innych odpowiedzi, które nie wskazują na kotwienie środkowe sieci skompensowanej, często wynika z nieporozumień dotyczących charakterystyki połączenia neutralnego w systemach elektroenergetycznych. Odpowiedzi B, C i D mogą odnosić się do innych typów połączeń, takich jak kotwienie górne lub połączenia oparte na innej konstrukcji, co może prowadzić do mylnych wniosków. Zrozumienie różnicy między kotwieniem środkowym a innymi formami połączenia jest kluczowe dla analizy zachowania sieci pod kątem przeciążeń oraz ich reakcji na zakłócenia. W przypadku kotwienia górnego, neutralny punkt jest połączony bezpośrednio z ziemią, co prowadzi do innego profilu prądów zwarciowych i różnicy w zachowaniu systemu w sytuacjach awaryjnych. Brak zrozumienia takich różnic może prowadzić do nieprawidłowego projektowania i eksploatacji systemów energetycznych, co z kolei stwarza ryzyko dla bezpieczeństwa i efektywności energetycznej. Warto także zauważyć, że w sieciach skompensowanych, prawidłowe kotwienie środkowe ma istotny wpływ na jakość energii oraz stabilność systemu, a brak jego uwzględnienia w projektowaniu może skutkować poważnymi awariami i stratami ekonomicznymi.

Pytanie 34

Jakie jest napięcie testowe przy pomiarze rezystancji izolacyjnej w obwodach DC o napięciu nominalnym 220 V?

A. 250 V

B. 1000 V

C. 750 V

D. 500 V

Wybór napięcia probierczego innego niż 500 V może wynikać z niepełnego zrozumienia standardów dotyczących pomiaru izolacji. Napięcia 250 V, 750 V oraz 1000 V nie są odpowiednie w kontekście urządzeń o napięciu znamionowym 220 V. Napięcie 250 V jest zbyt niskie, aby skutecznie wykryć ewentualne uszkodzenia izolacji, ponieważ nie daje odpowiedniej pewności co do integralności materiału izolacyjnego. Napięcie 750 V może być stosowane w specyficznych przypadkach, ale nie jest standardem dla urządzeń o napięciu 220 V, a jego zastosowanie może prowadzić do nieprawidłowych odczytów i błędnej oceny stanu izolacji. Natomiast wybór 1000 V jest nieuzasadniony, ponieważ jest to napięcie stosowane w pomiarach dla układów o znacznie wyższym napięciu znamionowym, co może stwarzać ryzyko uszkodzenia materiałów izolacyjnych. Przy doborze napięcia probierczego kluczowe jest kierowanie się obowiązującymi normami oraz zasadą, że napięcie to powinno być dostosowane do napięcia znamionowego urządzenia. Prawidłowe stosowanie napięcia probierczego zwiększa bezpieczeństwo pracy oraz skuteczność diagnostyki, a zrozumienie tych zasad jest niezbędne dla każdego specjalisty w dziedzinie elektrotechniki.

Pytanie 35

Która z poniższych czynności nie jest konieczna do wykonania podczas konserwacji wyłącznika szybkiego z kabiny sekcyjnej, który jest wyposażony w system ochrony przeciwporażeniowej przez uszynienie, w sytuacji, gdy wyłącznik został zamontowany na ruchomym wózku pozwalającym na wysprzęglenie z toru głównego oraz wyprowadzenie z pola celki do konserwacji?

A. Uszynienie kabli zasilających przy sieci trakcyjnej

B. Weryfikacja stanu połączeń uszyniających w obrębie kabiny

C. Zdejmowanie odłączników kabli zasilających przy sieci trakcyjnej

D. Kontrola stanu połączeń kabli uszyniających kabinę z torami

Otwarcie odłączników kabli zasilaczy przy sieci trakcyjnej, tak jak uszynienie, jest działaniem mającym na celu zapewnienie bezpieczeństwa podczas konserwacji, ale nie jest to wystarczające działanie w kontekście ochrony przeciwporażeniowej. W rzeczywistości, jedynie otwarcie odłączników nie eliminuje ryzyka porażenia, szczególnie jeśli kable zasilające nie są uziemione. W przypadku, gdy przyłącza pozostają pod napięciem, otwarcie odłączników może prowadzić do niebezpiecznych sytuacji, gdyż pracownik wciąż może mieć kontakt z aktywnymi elementami instalacji. Kolejnym błędnym podejściem jest sprawdzenie stanu połączeń uszyniających wewnątrz kabiny. Choć jest to ważny krok, nie zastępuje go uszynienie kabli zasilaczy. Bez uprzedniego uszynienia, wszelkie połączenia mogą być wciąż narażone na niebezpieczne napięcia. Sprawdzanie stanu połączeń kabli uszyniających kabinę z szynami torów, chociaż istotne, nie powinno być traktowane jako priorytetowe, jeśli kable zasilaczy nie są prawidłowo uszynione. W kontekście konserwacji wyłączników, ważne jest, aby przestrzegać wszystkich standardów bezpieczeństwa, takich jak PN-EN 50122-1, które dokładnie definiują odpowiednie praktyki i procedury, aby zminimalizować ryzyko porażenia prądem. Podsumowując, wszystkie wymienione działania są istotne, ale jedynie uszynienie kabli zasilaczy stanowi kluczowy krok w zapewnieniu pełnego bezpieczeństwa w trakcie konserwacji.

Pytanie 36

Na ilustracji przedstawiono wkładkę topikową ogólnego zastosowania

A. zwłoczną o prądzie znamionowym 100 kA

B. szybką o prądzie znamionowym 100 kA

C. zwłoczną o prądzie znamionowym 350 A

D. szybką o prądzie znamionowym 350 A

Wybór niewłaściwych wkładek topikowych może prowadzić do poważnych konsekwencji zarówno w aspektach bezpieczeństwa, jak i efektywności energetycznej. Odpowiedzi sugerujące zwłoczne wkładki o prądzie znamionowym 350 A czy 100 kA są mylące, ponieważ wkładki zwłoczne są zaprojektowane do ochrony przed przeciążeniem przez dłuższy czas, zanim zadziałają. W praktyce, w systemach rozdziału energii, takie podejście może prowadzić do opóźnionego wyłączenia w przypadku zwarcia, co zwiększa ryzyko uszkodzenia urządzeń oraz przewodów. Wkładki zwłoczne są bardziej odpowiednie w sytuacjach, gdzie występują chwilowe przeciążenia, które nie są szkodliwe dla instalacji. Ponadto, niepoprawny wybór wkładek o prądzie znamionowym 100 kA nie uwzględnia rzeczywistych warunków pracy. Warto zauważyć, że wartość 100 kA odnosi się do maksymalnej zdolności do zrywania zwarcia, a nie do nominalnego prądu, co wprowadza dodatkowe zamieszanie. Stosowanie wkładek o niewłaściwych parametrach, niezależnie od ich klasyfikacji, prowadzi do naruszenia standardów, takich jak IEC 60269, które gwarantują bezpieczeństwo i skuteczność zabezpieczeń elektrycznych. Błędem jest także założenie, że większy prąd znamionowy zawsze przekłada się na lepszą ochronę, gdyż w rzeczywistości istotne jest dopasowanie wkładek do specyfikacji i realnych warunków pracy instalacji.

Pytanie 37

Urządzenia podłączone do sieci elektrycznej 3 x 400 V, które pobierają moc większą niż 2 kW, powinny być zasilane

A. z oddzielnego obwodu z własnym zabezpieczeniem

B. wyłącznie z agregatu prądotwórczego

C. razem z innymi urządzeniami pobierającymi podobną moc

D. z oddzielnego obwodu bez własnego zabezpieczenia

Urządzenia przyłączone do sieci elektrycznej 3 x 400 V, które pobierają moc przekraczającą 2 kW, powinny być zasilane z oddzielnego obwodu z własnym zabezpieczeniem. Taki sposób zasilania jest zgodny z zasadami bezpieczeństwa i użytkowania instalacji elektrycznych. Oddzielny obwód pozwala na niezależne zarządzanie urządzeniem, co zwiększa bezpieczeństwo poprzez zminimalizowanie ryzyka przeciążenia obwodu oraz skutków zwarć. W praktyce oznacza to, że jeśli urządzenie ulegnie awarii, to zabezpieczenie obwodu odetnie zasilanie tylko tego konkretnego urządzenia, a nie całej instalacji. Dodatkowo, stosowanie własnego zabezpieczenia, na przykład wyłącznika nadprądowego, jest zgodne z normą PN-IEC 60364, która reguluje projektowanie i wykonawstwo instalacji elektrycznych. Zastosowanie tego rozwiązania jest szczególnie istotne w przemyśle i warsztatach, gdzie użytkowane są maszyny o dużej mocy, co ma kluczowe znaczenie dla zapewnienia ciągłości pracy oraz ochrony przed ewentualnymi uszkodzeniami.

Pytanie 38

Zastąpienie przewodu jezdnego w miejscu, gdzie nastąpiło jego nadmierne zużycie, wymaga użycia pociągu

A. betoniarki

B. gospodarczego

C. sieciowego

D. montażowego

Odpowiedź 'sieciowego' jest poprawna, ponieważ wykonanie wstawki przewodu jezdnego w miejsce nadmiernie zużytego wymaga zastosowania urządzeń i narzędzi służących do utrzymania sieci transportowej. Pociąg sieciowy jest odpowiedni do takich prac, ponieważ jest zaprojektowany do transportu materiałów i sprzętu niezbędnego do konserwacji oraz modernizacji infrastruktury kolejowej. Na przykład, w przypadku wymiany torów, pociąg sieciowy umożliwia przewożenie nowych torów, podkładów oraz narzędzi, które są niezbędne do prawidłowego wykonania wstawki. Pociągi tego typu są stosowane w zgodzie z wytycznymi określonymi w dokumentach branżowych, takich jak normy UIC (Międzynarodowy Związek Kolei) oraz krajowe standardy dotyczące utrzymania infrastruktury kolejowej. Dzięki wykorzystaniu pociągu sieciowego, prace są wykonywane efektywnie i w bezpieczny sposób, co przekłada się na długotrwałość i niezawodność systemu kolejowego.

Pytanie 39

W instalacji elektrycznej zmierzono metodą techniczną impedancję pętli zwarcia, otrzymując następujące wyniki pomiarowe: U₀ = 228 V, U = 208 V, I = 15 A. Jaką wartość ma impedancja pętli zwarcia?

A. 1,33 Ω

B. 15,20 Ω

C. 13,87 Ω

D. 0,75 Ω

Jak zdobędziesz błędne odpowiedzi, to pewnie chodzi o to, że nie wszyscy rozumieją, jak liczyć tę impedancję pętli zwarcia. Niektórzy myślą, że muszą używać całkowitego napięcia U<sub>0</sub>, co w efekcie daje im za wysokie wyniki. Błędem jest też branie pod uwagę napięcia zasilania bez uwzględniania spadku napięcia na obciążeniu – to w ogóle nie odzwierciedla tego, jak to działa w rzeczywistości. Przekonania o tym, że impedancja pętli zwarcia nie ma wpływu na bezpieczeństwo, to kompletna bzdura. Wysokie wartości impedancji mogą spowodować, że zabezpieczenia wolno zareagują albo w ogóle nie zadziałają, co jest ogromnym zagrożeniem. Standardy bezpieczeństwa, jak PN-IEC 60364, mówią jasno, jakie maksymalne wartości impedancji są dozwolone, by czas wyłączenia zasilania był wystarczająco krótki. Ważne, żeby pamiętać o regularnych pomiarach tej impedancji, bo to klucz do zachowania bezpieczeństwa w elektryce.

Pytanie 40

Inspekcje sieci trakcyjnej torów głównych na linii z prędkością 160 km/h powinny być przeprowadzane nie rzadziej niż co

A. 6 miesięcy

B. 1 miesiąc

C. 12 miesięcy

D. 2 miesiące

Odpowiedzi, które wskazują na dłuższe okresy między oględzinami, takie jak 2, 6 lub 12 miesięcy, są niepoprawne, ponieważ nie uwzględniają specyfiki torów o wysokich prędkościach. Ruch pociągów na liniach o prędkości jazdy 160 km/h wiąże się z dużymi obciążeniami dla infrastruktury, co z kolei zwiększa ryzyko uszkodzeń. Z perspektywy inżynieryjnej, rzadziej przeprowadzane kontrole mogą prowadzić do niewykrycia drobnych, ale niebezpiecznych uszkodzeń. Przykładem może być osłabienie podkładów lub problemy z geometrią toru, które w dłuższym czasie mogą prowadzić do poważnych incydentów. Warto również zauważyć, że w międzynarodowych standardach i zaleceniach dotyczących bezpieczeństwa transportu kolejowego kładzie się duży nacisk na częste i systematyczne przeglądy infrastruktury kolejowej. Te standardy mają na celu minimalizację ryzyka wypadków, które mogą zagrażać zarówno pasażerom, jak i pracownikom kolei. Ignorowanie tej zasady może prowadzić nie tylko do incydentów, ale także do odpowiedzialności prawnej przewoźników oraz utraty zaufania publicznego.

Rozpocznij nowy egzamin

Powrót do strony głównej
