Pytanie 1

Jaką rolę odgrywa rejestrator w systemie telewizji dozorowej?

A. Kontroluje ruch kamery

B. Zmienia ogniskową obiektywu

C. Wzmacnia sygnał wizyjny

D. Zapisuje sygnał video

Rejestrator w systemie telewizji dozorowej odgrywa kluczową rolę w procesie monitorowania przez gromadzenie i przechowywanie sygnałów wideo. Jego podstawowym zadaniem jest zapis obrazu z kamer, co pozwala na późniejsze przeglądanie i analizowanie nagranych materiałów. Rejestratory mogą być różnego rodzaju, w tym cyfrowymi rejestratorami wideo (DVR) lub sieciowymi rejestratorami wideo (NVR), które różnią się metodą przechowywania danych. Zastosowanie rejestratorów w systemach CCTV umożliwia nie tylko archiwizację danych na wypadek incydentów, ale także dostarcza materiał dowodowy, który może być użyty w śledztwach lub postępowaniach prawnych. Dobrze skonfigurowany system rejestracji powinien spełniać standardy jakości obrazu, a także zapewniać odpowiednie zabezpieczenia danych, aby chronić prywatność i poufność nagrań. Przykładowo, w przypadku incydentu, operatorzy mogą szybko odtworzyć nagranie, co znacznie przyspiesza proces reakcji na zagrożenie i przyczynia się do poprawy bezpieczeństwa ogólnego obiektu.

Pytanie 2

Urządzenie przedstawione na zdjęciu to

A. multiswitch.

B. tuner.

C. modem.

D. modulator.

Urządzenie przedstawione na zdjęciu to multiswitch, co potwierdza jego oznaczenie 'Multiswitch MP-0504L'. Multiswitch jest kluczowym elementem w systemach telewizyjnych, szczególnie w architekturze satelitarnej. Jego podstawową funkcją jest dystrybucja sygnałów z różnych źródeł, takich jak satelity oraz anteny naziemne, do wielu odbiorników telewizyjnych. W praktyce oznacza to, że z jednego źródła sygnału możemy obsługiwać kilka telewizorów w różnych pomieszczeniach jednocześnie, co jest nieocenione w domach wielorodzinnych lub w biurach. Multiswitch umożliwia również podłączenie zarówno sygnałów DVB-S, jak i DVB-T, co zwiększa elastyczność całego systemu. Ważnym aspektem jest również odpowiednie dobranie multiswitcha do liczby odbiorników oraz jakości sygnału, co wpływa na stabilność i jakość obrazu. Warto zaznaczyć, że dobierając multiswitch, musimy kierować się standardami jakości, takimi jak normy EN 50083, które definiują parametry jakościowe dla urządzeń telekomunikacyjnych.

Pytanie 3

Na ilustracji przedstawiono symbol graficzny

A. diody.

B. fotodiody.

C. tranzystora.

D. tyrystora.

Tyrystor to naprawdę istotny element, który spotykamy w różnych układach elektronicznych. Jego symbol, który widziałeś na obrazku, jest dobrze znany w schematach. Głównie używa się tyrystorów tam, gdzie trzeba kontrolować moc, czyli na przykład w prostownikach czy regulatorach napięcia. Fajnie jest wiedzieć, że tyrystory mogą przewodzić prąd w jednym kierunku, kiedy są aktywowane przez bramkę, co czyni je bardzo użytecznymi w układach związanych z dużymi prądami. Warto też zrozumieć, jak działają tyrystory, bo mają duże znaczenie w ochronie elektroniki i zarządzaniu energią. Przykładowo, stosuje się je w systemach regulacji jasności światła, gdzie mogą dostosowywać natężenie prądu, co pozwala lepiej wykorzystać energię – trochę jak dostosowanie jasności lampy według potrzeb.

Pytanie 4

Aby zestroić impedancję anteny z impedancją kabla, należy zastosować

A. głowicę UKF

B. symetryzator

C. detektor

D. zwrotnicę

Symetryzator to ważne urządzenie, które pozwala na dopasowanie impedancji anteny do impedancji przewodu. Dlaczego to jest takie istotne? Bo odpowiednie dopasowanie pomaga w lepszym przesyłaniu sygnału, co ma ogromne znaczenie w telekomunikacji. Zwykle impedancja anten wynosi 50 albo 75 omów, a nadajniki oraz odbiorniki też powinny mieć podobne wartości, żeby uniknąć strat sygnału. Symetryzatory, takie jak baluny czy transformator impedancji, przekształcają sygnały z symetrycznych na niesymetryczne i odwrotnie. To szczególnie przydatne w różnych zastosowaniach, np. w antenach dipolowych, które wymagają symetrycznego zasilania. W radiokomunikacji, dobrze dopasowana impedancja wpływa na zasięg i jakość sygnału, co z mojego doświadczenia jest mega istotne. Używanie symetryzatorów jest zgodne z najlepszymi praktykami inżynieryjnymi, co z kolei prowadzi do lepszej efektywności energetycznej i mniejszych zakłóceń.

Pytanie 5

Jaką wartość ma częstotliwość prądu zmiennego, jeśli jego okres wynosi 0,001 s?

A. 100 kHz

B. 10 kHz

C. 0,1 kHz

D. 1 kHz

Częstotliwość prądu zmiennego (AC) jest odwrotnością okresu, który jest czasem jednego pełnego cyklu fali. Wzór na obliczenie częstotliwości (f) to f = 1/T, gdzie T to okres w sekundach. Dla okresu wynoszącego 0,001 s, obliczamy częstotliwość jako f = 1/0,001 s = 1000 Hz, co jest równoważne 1 kHz. Częstotliwość 1 kHz jest powszechnie występująca w różnych zastosowaniach, takich jak telekomunikacja, gdzie sygnały o wyższej częstotliwości są transmitowane z mniejszymi stratami. W praktyce 1 kHz można spotkać w prostych układach elektronicznych oraz w aplikacjach audio. Zrozumienie tego związku między okresem a częstotliwością jest kluczowe w projektowaniu i analizie systemów elektronicznych, zgodnie z zasadami inżynierii elektrycznej, które podkreślają znaczenie właściwego doboru parametrów sygnału, aby zapewnić jego skuteczną transmisję i minimalizację zakłóceń.

Pytanie 6

Na rysunku przedstawiono element służący do elektrycznego łączenia przewodów w instalacjach elektronicznych. Jest to złączka instalacyjna

A. bezśrubowa wciskowa 5-polowa.

B. śrubowa 4-polowa.

C. bezśrubowa wciskowa 4-polowa.

D. śrubowa 5-polowa.

Poprawna odpowiedź to złączka bezśrubowa wciskowa 4-polowa. Na przedstawionym rysunku widoczne są cztery miejsca na przewody, co wskazuje na jej 4-polowy charakter. Złączki bezśrubowe są popularne w instalacjach elektronicznych, ponieważ pozwalają na szybkie i łatwe połączenie przewodów bez potrzeby użycia narzędzi, co jest praktyczne w wielu zastosowaniach, takich jak instalacje oświetleniowe czy zasilające. W przypadku złączek bezśrubowych, przewody są po prostu wciskane w odpowiednie otwory, co sprawia, że montaż jest nie tylko szybki, ale także bezpieczny. Standardy branżowe, takie jak IEC 60998, promują stosowanie podobnych rozwiązań w instalacjach, co przyczynia się do zwiększenia efektywności i oszczędności czasu pracy. Złączki te są także dobrze oceniane pod kątem niezawodności i łatwości eksploatacji, dlatego są powszechnie stosowane przez profesjonalnych elektryków oraz w projektach DIY.

Pytanie 7

Który układ scalony, po podłączeniu odpowiednich elementów zewnętrznych, staje się generatorem impulsów prostokątnych?

A. Z80

B. SN74151

C. UL7805

D. NE555

Układ scalony NE555 jest niezwykle popularnym generatorem impulsów prostokątnych, szeroko stosowanym w różnych aplikacjach elektronicznych. Po dołączeniu odpowiednich elementów zewnętrznych, takich jak rezystory i kondensatory, NE555 może pracować w trybie astabilnym, co oznacza, że generuje ciąg impulsów prostokątnych o określonej częstotliwości. Przykładem zastosowania tego układu jest tworzenie sygnałów zegarowych w systemach cyfrowych, a także w aplikacjach związanych z automatyzacją, gdzie wymagana jest synchronizacja procesów. NE555 jest także wykorzystywany w projektach hobbystycznych, takich jak generatory tonów w zabawkach lub alarmach. Warto zauważyć, że NE555 jest zgodny z wieloma standardami branżowymi, co czyni go wszechstronnym narzędziem w inżynierii elektroniki. Prawidłowe dobieranie wartości elementów zewnętrznych pozwala na precyzyjne dostosowanie parametrów pracy układu, co jest kluczowe w projektowaniu systemów elektronicznych.

Pytanie 8

Jaką czynność należy zrealizować przed włączeniem sterownika PLC w systemie automatyki?

A. Ustawić zegar wewnętrzny w sterowniku

B. Odłączyć elementy wykonawcze od sterownika

C. Wprowadzić program do sterownika

D. Odłączyć sygnały od sterownika

Jak wprowadzasz program do sterownika PLC, to tak naprawdę robisz kluczowy krok przed jego uruchomieniem. To właśnie ten program definiuje, jak cały system automatyki ma działać. Bez odpowiedniego oprogramowania sterownik po prostu nie wykona żadnych operacji ani nie zareaguje na sygnały, które dostaje. Przykładowo, w systemach sterujących procesem produkcji, program mówi nam, jak sterować zaworami czy silnikami, żeby osiągnąć zamierzony efekt. Dobrze jest też, żeby wprowadzenie programu było zgodne z dokumentacją i procedurami firmy, bo to zapewnia, że wszystko będzie działać tak, jak powinno. Zgodnie z normami IEC 61131-3, które dotyczą programowania PLC, każdy program powinien być dobrze przetestowany w symulatorze przed wgraniem do rzeczywistego systemu. Dzięki temu można znaleźć błędy i poprawić logikę sterowania. Podsumowując, wprowadzenie programu to nie tylko praktyka, ale też kluczowy element, który zapewnia bezpieczeństwo i efektywność całego systemu automatyki.

Pytanie 9

Jakie są właściwe kroki do wykonania podczas wymiany uszkodzonej kamery monitoringu połączonej z rejestratorem wideo?

A. Odłączenie zasilania od rejestratora, odłączenie przewodu sygnałowego od kamery, zdemontowanie uszkodzonej kamery i zamontowanie nowej, podłączenie przewodu sygnałowego do kamery, podłączenie zasilania do rejestratora

B. Odłączenie zasilania od kamery, demontaż kamery, odłączenie przewodu sygnałowego od uszkodzonej kamery i podłączenie do nowego urządzenia, zamontowanie kamery, podłączenie zasilania do kamery

C. Odłączenie zasilania od kamery, odłączenie przewodu sygnałowego od kamery, zdemontowanie uszkodzonej kamery i zamocowanie nowej, podłączenie przewodu sygnałowego do kamery, podłączenie zasilania do kamery

D. Odłączenie przewodu sygnałowego od kamery, odłączenie zasilania od kamery, zdemontowanie uszkodzonej kamery i zamontowanie nowej, podłączenie zasilania do kamery, podłączenie przewodu sygnałowego do kamery

Prawidłowa kolejność czynności przy wymianie kamery monitoringu zaczyna się od odłączenia zasilania od kamery, co jest kluczowe dla zapewnienia bezpieczeństwa podczas pracy z urządzeniem. Następnie należy odłączyć przewód sygnałowy, aby uniknąć uszkodzenia gniazd lub kabli. Kolejnym krokiem jest demontaż uszkodzonej kamery i montaż nowej, co należy wykonać z zachowaniem ostrożności, aby nie uszkodzić uchwytów czy innych elementów konstrukcyjnych. Po zamontowaniu nowej kamery, podłączenie przewodu sygnałowego powinno być wykonane z uwagą na właściwe oznaczenia, aby zapewnić prawidłowy przesył danych. Na końcu podłączamy zasilanie do kamery. Taka procedura nie tylko spełnia zasady BHP, ale także jest zgodna z zaleceniami producentów sprzętu, co przekłada się na długotrwałe i niezawodne działanie systemu monitoringu. W praktyce, przestrzeganie tej kolejności minimalizuje ryzyko uszkodzenia sprzętu oraz zapewnia, że nowa kamera będzie działać od razu po zakończeniu instalacji.

Pytanie 10

Którą z czynności serwisowych w instalacji sieciowej można zignorować?

A. Wymiana luźnych złączy RJ

B. Ocena stanu zewnętrznej powłoki przewodów

C. Testowanie przewodów sieciowych za pomocą testera

D. Sprawdzenie przewodów sieciowych omomierzem

Odpowiedź dotycząca pominięcia sprawdzenia przewodów sieciowych omomierzem jest prawidłowa, ponieważ omomierz jest narzędziem stosowanym głównie do pomiaru oporu elektrycznego, co nie jest krytyczne dla prawidłowego działania instalacji sieciowej. W praktyce, bardziej istotne jest zapewnienie, że złącza RJ są prawidłowo zamocowane (wymiana obluzowanych złącz), ponieważ to bezpośrednio wpływa na jakość sygnału i stabilność połączenia. Sprawdzanie przewodów sieciowych testerem pozwala na wykrycie ewentualnych błędów w okablowaniu, takich jak zwarcia czy przerwy, które mogą prowadzić do problemów z transmisją danych. Z kolei ocena stanu powłoki zewnętrznej przewodów jest kluczowa dla ochrony przed uszkodzeniami mechanicznymi oraz wpływem środowiska. W związku z tym, choć pomiar omomierzem może być użyteczny w niektórych kontekstach, nie jest on niezbędny do utrzymania sprawności instalacji sieciowej.

Pytanie 11

Na zdjęciu przedstawiono czujnik

A. optyczny.

B. wilgoci.

C. gazu.

D. piroelektryczny.

Czujnik piroelektryczny, który jest przedstawiony na zdjęciu, działa na zasadzie detekcji promieniowania podczerwonego emitowanego przez obiekty, takie jak ludzie czy zwierzęta. Technologia ta jest szeroko stosowana w systemach alarmowych oraz w inteligentnych systemach zarządzania budynkami, gdzie jest wykorzystywana do automatycznego sterowania oświetleniem w odpowiedzi na ruch. Czujniki piroelektryczne są oceniane na podstawie ich zdolności do wykrywania zmian temperatury, co jest kluczowe w zastosowaniach bezpieczeństwa. Zgodnie z dobrymi praktykami branżowymi, instalacja tych czujników powinna być przeprowadzana w miejscach o odpowiednim zasięgu, aby zminimalizować fałszywe alarmy, a także w miejscach, gdzie mogą wystąpić ruchy osób. Ważne jest również, aby czujniki były odpowiednio kalibrowane, aby dostarczały najbardziej wiarygodne sygnały. Z tego powodu piroelektryczne czujniki są często preferowane w nowoczesnych rozwiązaniach automatyki budynkowej.

Pytanie 12

Podczas instalacji komputerowej na zewnątrz budynku, należy użyć kabla w izolacji

A. gumowej lub polietylenowej z żyłami aluminiowymi

B. gumowej lub polietylenowej z żyłami miedzianymi

C. papierowej z żyłami miedzianymi

D. papierowej z żyłami aluminiowymi

Wybór kabla gumowego lub polietylenowego z żyłami miedzianymi do instalacji komputerowej na zewnątrz obiektu jest zgodny z najlepszymi praktykami w branży elektroinstalacyjnej. Kabel gumowy charakteryzuje się wysoką odpornością na działanie niekorzystnych warunków atmosferycznych, takich jak wilgoć, promieniowanie UV oraz zmienne temperatury. Polietylen natomiast jest materiałem, który zapewnia doskonałą izolację, a jednocześnie jest odporny na działanie chemikaliów. Żyły miedziane cechują się lepszą przewodnością elektryczną w porównaniu do żył aluminiowych, co przekłada się na mniejsze straty energii oraz lepszą efektywność przesyłania sygnałów. Takie kable są często stosowane w zastosowaniach zewnętrznych, takich jak przyłącza do urządzeń zewnętrznych, monitoringu czy instalacji oświetleniowych. Zgodnie z normą PN-EN 60529, kable powinny mieć odpowiednią klasę ochrony przed szkodliwymi warunkami atmosferycznymi, co potwierdza, że wybór gumy lub polietylenu jest zasadne w kontekście chęci zapewnienia trwałości i bezpieczeństwa instalacji elektronicznych na zewnątrz.

Pytanie 13

Co obejmuje schemat montażu?

A. spis elementów zamiennych oraz zasady użytkowania urządzenia

B. rysunki złożeniowe całości produktów z określonymi warunkami technicznymi

C. schematy blokowe ilustrujące współdziałanie części

D. metodę łączenia komponentów w urządzeniu oraz ich kolejność montażu

Wskazanie, że schemat montażowy zawiera wykaz części zamiennych oraz zasady eksploatacji urządzenia jest mylące, ponieważ te elementy są związane z dokumentacją eksploatacyjną, a nie z bezpośrednim procesem montażu. Wykaz części zamiennych jest istotny, ale jego miejsce znajduje się w dokumentacji serwisowej, która ma na celu ułatwienie użytkownikom dostępu do niezbędnych komponentów w przypadku awarii. Zasady eksploatacji dotyczą użytkowania urządzenia, a nie jego montażu, co prowadzi do błędnego zrozumienia celu schematu montażowego. Kolejny aspekt to schematy blokowe, które ilustrują współdziałanie elementów, ale nie dostarczają informacji o ich fizycznym połączeniu ani o kolejności montażu, co jest kluczowe dla zastosowań praktycznych. Rysunki złożeniowe, chociaż również ważne, skupiają się na przedstawieniu całości wyrobu, a nie na detalach montażu, co czyni je niewłaściwymi w kontekście tego pytania. Powszechny błąd myślowy polega na myleniu dokumentacji montażowej z innymi formami dokumentacji technicznej, co może prowadzić do nieefektywnego montażu oraz zwiększenia ryzyka awarii w trakcie eksploatacji.

Pytanie 14

Jakie urządzenie należy zastosować do mierzenia natężenia prądu w obwodzie elektrycznym?

A. amperomierz

B. omomierz

C. watomierz

D. woltomierz

Amperomierz to przyrząd pomiarowy, który służy do pomiaru natężenia prądu elektrycznego w obwodzie. Zasada jego działania opiera się na wykorzystaniu efektu elektromagnetycznego. Amperomierze są podstawowymi narzędziami w elektrotechnice, które pozwalają na monitorowanie przepływu prądu, co jest kluczowe dla analizy i diagnozowania pracy obwodów elektrycznych. Przykład zastosowania to pomiar natężenia prądu w obwodzie zasilającym silnik elektryczny, co pozwala na określenie, czy silnik pracuje w normie i czy nie jest przeciążony. W standardowych praktykach przemysłowych stosuje się amperomierze cyfrowe, które oferują większą precyzję i dodatkowe funkcje, takie jak pomiar średniego i maksymalnego natężenia prądu oraz rejestrowanie zmian w czasie. Dobrą praktyką jest także stosowanie amperomierzy z odpowiednimi zakresami pomiarowymi, aby uniknąć uszkodzenia urządzenia oraz zapewnić dokładność pomiarów. Znajomość działania amperomierza i jego zastosowań jest niezbędna dla każdego technika czy inżyniera zajmującego się elektrycznością.

Pytanie 15

Jak monitoruje się jakość sygnału telewizyjnego u poszczególnych abonentów telewizji kablowej?

A. współczynnik szumów w kanale zwrotnym poszczególnych abonentów

B. współczynnik szumów w sygnale dostarczanym przez stację czołową do abonentów

C. poziom sygnału przesyłanego przez stację czołową do abonentów

D. poziom sygnału wizyjnego w gniazdach abonenckich różnych użytkowników

Wszystkie pozostałe odpowiedzi opierają się na niepoprawnych założeniach dotyczących monitorowania jakości sygnału. Poziom sygnału wysyłanego przez stację czołową do abonentów, mimo że istotny, nie odzwierciedla rzeczywistej jakości sygnału odbieranego przez użytkowników. Sygnał może być właściwie nadawany, ale różne czynniki, takie jak tłumienie sygnału w kablu czy zakłócenia, mogą wpływać na jego jakość w gniazdach abonenckich. Z kolei poziom sygnału wizyjnego w gniazdach abonenckich jest również ważny, ale nie dostarcza pełnego obrazu jakości sygnału, ponieważ nie uwzględnia szumów, które mogą występować w kanale zwrotnym. Współczynnik szumów w sygnale wysyłanym przez stację czołową do abonentów jest również niewłaściwym podejściem, ponieważ nie odzwierciedla lokalnych warunków odbioru sygnału, a jedynie jakość nadawanego sygnału. Istotne jest, aby operatorzy telewizyjni zwracali uwagę na konkretne warunki pracy kanałów, wiedząc, że kanał zwrotny dostarcza informacji o ewentualnych problemach, takich jak zakłócenia w sygnale czy problemy z urządzeniami końcowymi. W związku z tym, zrozumienie i monitorowanie współczynnika szumów w kanale zwrotnym jest kluczowe dla zapewnienia wysokiej jakości usług telewizyjnych.

Pytanie 16

W celu wymiany wtyku kompresyjnego typu F należy zastosować narzędzie

A. A.

B. C.

C. B.

D. D.

Odpowiedź C to strzał w dziesiątkę! Przy wymianie wtyku kompresyjnego typu F naprawdę warto mieć specjalne narzędzie do zaciskania. Te narzędzia są zaprojektowane tak, żeby dobrze docisnąć wtyki i zapewnić ich idealne dopasowanie. To bardzo ważne, żeby połączenia były stabilne i miały dobrą jakość, zwłaszcza w telekomunikacji i systemach antenowych. Jak nie zaciskasz dobrze wtyków, to potem mogą być problemy z sygnałem. Wiesz, użycie odpowiedniego narzędzia nie tylko przyspiesza robotę, ale też zmniejsza ryzyko, że coś pójdzie nie tak i system się popsuje. W branży telekomunikacyjnej trzymanie się standardów jakości przy instalacji i konserwacji sprzętu to podstawa, żeby usługi działały bez zarzutu.

Pytanie 17

Bezpiecznik topikowy stanowi komponent, który chroni przed efektami

A. przepięć w instalacji elektrycznej

B. spadku napięcia zasilającego

C. zwarć w obwodzie elektrycznym

D. nagromadzenia ładunku elektrostatycznego

Bezpiecznik topikowy jest kluczowym elementem zabezpieczeń elektrycznych, zapobiegającym skutkom zwarć w obwodzie elektrycznym. Działa na zasadzie przerywania obwodu, gdy prąd przepływający przez niego przekroczy określoną wartość. W przypadku zwarcia, prąd składający się z dużych wartości może prowadzić do przegrzania przewodów, co skutkuje uszkodzeniem urządzeń i zwiększa ryzyko pożaru. Bezpieczniki topikowe są powszechnie stosowane w instalacjach domowych i przemysłowych, zgodnie z normami takimi jak PN-EN 60269. Dobrze dobrany bezpiecznik topikowy chroni nie tylko instalację, ale również podłączone urządzenia, takie jak komputery czy sprzęt RTV. W przypadku awarii, wymiana bezpiecznika jest prostym zadaniem, które można wykonać samodzielnie, co czyni je praktycznym rozwiązaniem. Zrozumienie roli bezpiecznika topikowego w systemach zabezpieczeń jest kluczowe dla zapewnienia bezpieczeństwa oraz niezawodności instalacji elektrycznych.

Pytanie 18

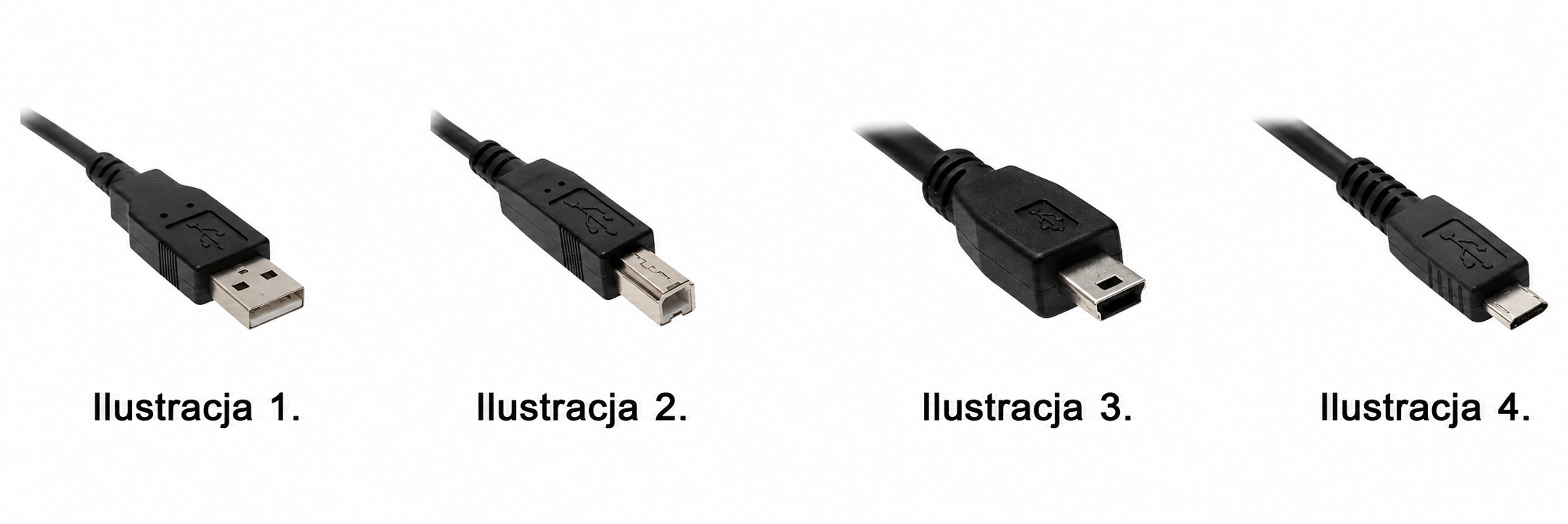

Która ilustracja przedstawia wtyk typu mini-USB?

A. Ilustracja 3.

B. Ilustracja 4.

C. Ilustracja 1.

D. Ilustracja 2.

Ilustracja 3 jest poprawna, ponieważ wtyk mini-USB wyróżnia się specyficznym trapezoidalnym profilem, który jest szerszy na jednym końcu i zwęża się na drugim. Ten kształt jest istotny dla zapewnienia prawidłowego połączenia z urządzeniami, które najczęściej wykorzystują ten typ złącza, takimi jak starsze modele telefonów komórkowych, niektóre aparaty fotograficzne oraz różne urządzenia przenośne. Wtyki mini-USB są często wykorzystywane do transferu danych oraz ładowania. Zgodnie z normą USB 2.0, umożliwiają przesyłanie danych z prędkością do 480 Mb/s, co czyni je odpowiednimi do większości podstawowych zastosowań cyfrowych. Ważne jest, aby przy wyborze odpowiedniego kabla czy złącza zwrócić uwagę na jego typ, aby uniknąć niekompatybilności, co może prowadzić do uszkodzenia urządzeń lub utraty danych. Zastosowanie mini-USB w praktyce jest szerokie, a jego znajomość jest kluczowa dla efektywnego korzystania z technologii mobilnych.

Pytanie 19

Aby prawidłowo uziemić system antenowy, nie powinno się używać

A. przewodu zerowego z sieci zasilającej

B. gołych przewodów miedzianych

C. ciągłych rur z instalacji wodociągowej

D. ciągłych rur z instalacji grzewczej

Przewód zerowy sieci zasilającej, znany również jako przewód neutralny, nie powinien być wykorzystywany do uziemienia systemu antenowego z kilku istotnych powodów. Przede wszystkim, uziemienie powinno zapewniać skuteczną ochronę przed przepięciami oraz minimalizować ryzyko porażenia prądem elektrycznym. Użycie przewodu zerowego może wprowadzać niebezpieczeństwo, ponieważ w przypadku uszkodzenia może on stać się przewodnikiem prądu, co stwarza poważne zagrożenie dla użytkowników. W standardach dotyczących instalacji elektrycznych, takich jak PN-IEC 60364, podkreśla się znaczenie oddzielania funkcji uziemienia od funkcji neutralnych. Właściwym podejściem jest wykorzystanie oddzielnego przewodu uziemiającego, który ma na celu skuteczne odprowadzanie prądu do ziemi. Przykładem praktycznego zastosowania tego rozwiązania jest instalacja anten, gdzie stosuje się specjalne systemy uziemiające, aby zabezpieczyć zarówno sprzęt, jak i osoby w jego otoczeniu przed skutkami wyładowań atmosferycznych czy innych zakłóceń elektrycznych.

Pytanie 20

Konwerter satelitarny typu Twin to urządzenie, które pozwala na przesyłanie

A. sygnału z jednaj anteny satelitarnej do dwóch odbiorników za pośrednictwem kabli koncentrycznych

B. sygnału z jednej anteny satelitarnej do dwóch odbiorników przy wykorzystaniu światłowodu

C. sygnału z dwóch anten satelitarnych do jednego odbiornika przy zastosowaniu kabli koncentrycznych

D. sygnału z dwóch anten satelitarnych do jednego odbiornika za pomocą światłowodu

Wiele osób może błędnie sądzić, że konwerter satelitarny typu Twin umożliwia podłączenie dwóch anten do jednego odbiornika, co jest mylące. Tego rodzaju konfiguracja, która wymagałaby przesyłania sygnału z dwóch anten do jednego odbiornika, w rzeczywistości jest bardziej skomplikowana i nie jest obsługiwana przez konwerter Twin. Również stwierdzenie, że konwerter ten przesyła sygnał za pomocą światłowodu, jest nieprawidłowe, ponieważ konwertery satelitarne zwykle używają kabli koncentrycznych, które są standardem dla instalacji satelitarnych. Ponadto, sugerowanie, że konwerter Twin może wysyłać sygnał z jednej anteny do dwóch odbiorników za pomocą światłowodu, nie uwzględnia faktu, że standardowe urządzenia w tym zakresie nie są skonstruowane do takiej operacji, co prowadziłoby do nieprawidłowości w odbiorze sygnału. Kluczowym aspektem technologii satelitarnej jest zrozumienie, że konwertery Twin działają w systemie jednego sygnału, który jest rozdzielany na zestaw dwóch złącz, co pozwala na niezależną obsługę dwóch odbiorników. Błędne wnioski mogą wynikać z nieznajomości zasad działania konwerterów oraz ich funkcji w systemie satelitarnym, co może prowadzić do nieefektywnych instalacji i problemów z jakością sygnału.

Pytanie 21

Którego typu środka gaśniczego nie należy używać do gaszenia ognia pochodzącego z urządzenia elektrycznego?

A. Proszku gaśniczego.

B. Halon.

C. Dwutlenku węgla.

D. Piany gaśniczej.

Piana gaśnicza nie powinna być stosowana do gaszenia pożarów urządzeń elektrycznych, ponieważ może prowadzić do przewodzenia prądu i stwarzać zagrożenie dla ratowników oraz osób znajdujących się w pobliżu. Piana gaśnicza jest skuteczna w przypadku pożarów materiałów stałych oraz cieczy palnych, jednak w przypadku pożarów sprzętu elektrycznego, zawsze należy wykorzystywać środki, które nie przewodzą prądu. Przykładem odpowiednich mediów gaśniczych są dwutlenek węgla oraz proszek gaśniczy, które nie tylko tłumią płomienie, ale także minimalizują ryzyko wybuchu elektrycznego. Zgodnie z normami branżowymi, takich jak NFPA 70E oraz IEC 60947-4-1, ważne jest, aby przy wyborze środka gaśniczego kierować się jego właściwościami izolacyjnymi oraz skutecznością w danym kontekście. Warto również szkolenia z zakresu ochrony przeciwpożarowej, aby zrozumieć różnice między środkami gaśniczymi i ich zastosowaniem w praktyce.

Pytanie 22

Który z czynników wpływa na zasięg sieci WLAN w obrębie budynku?

A. Liczba użytkowników

B. Poziom wilgotności powietrza

C. Grubość ścian oraz stropów

D. Temperatura otoczenia

Wielu użytkowników może błędnie sądzić, że ilość użytkowników ma bezpośredni wpływ na zasięg sieci WLAN. Choć rzeczywiście, gdy zbyt wielu użytkowników korzysta z jednej sieci, może to wpłynąć na prędkość i jakość połączenia, nie ma to jednak bezpośredniego wpływu na zasięg sygnału, który jest bardziej związany z właściwościami fizycznymi kanałów transmisyjnych. Inne czynniki, takie jak wilgotność powietrza i temperatura, również są często mylnie uważane za mające istotny wpływ na zasięg WLAN. Choć zmienne te mogą teoretycznie wpływać na propagację fal radiowych, ich wpływ jest znacznie mniejszy w porównaniu do przeszkód fizycznych, takich jak ściany czy stropy. W rzeczywistości, zmiany warunków atmosferycznych mają znaczenie głównie w kontekście długodystansowych transmisji radiowych, a nie w zamkniętych pomieszczeniach. Błędem jest także pomijanie wpływu architektury budynku na sygnał WLAN; projektanci sieci powinni przede wszystkim zwrócić uwagę na to, jak layout budynku oraz zastosowane materiały budowlane mogą wpłynąć na jakość sygnału. Dlatego kluczowe jest uwzględnienie tych aspektów podczas planowania i projektowania sieci bezprzewodowej, aby zapewnić jej efektywne działanie.

Pytanie 23

Aby zapobiec aktywacji sabotażu podczas wymiany elektroniki w czujniku ruchu w prawidłowo funkcjonującym systemie alarmowym, należy wykonać następujące kroki:

A. otworzyć obudowę czujki, wymienić elektronikę, zamknąć obudowę czujki, włączyć tryb serwisowy w celu zapisania danych

B. włączyć tryb serwisowy, wyłączyć system alarmowy, otworzyć obudowę czujki, wymienić elektronikę, zamknąć obudowę czujki, włączyć zasilanie systemu alarmowego

C. otworzyć obudowę czujki, włączyć tryb serwisowy, wyłączyć system alarmowy, wymienić elektronikę, zamknąć obudowę czujki, włączyć zasilanie systemu alarmowego

D. wyłączyć system alarmowy, otworzyć obudowę czujki, wymienić elektronikę, zamknąć obudowę czujki, włączyć zasilanie systemu alarmowego

Wybór właściwej procedury wymiany elektroniki w czujce ruchu w systemie alarmowym jest kluczowy dla zapewnienia bezpieczeństwa i integralności całego systemu. Włączenie trybu serwisowego jest pierwszym krokiem, który pozwala na ochronę przed nieautoryzowanymi zmianami w systemie. Tryb serwisowy często blokuje funkcje alarmowe, co zapobiega uruchomieniu fałszywych alarmów podczas wykonywania prac serwisowych. Następnie, wyłączenie systemu alarmowego jest niezbędne, aby uniknąć aktywacji alarmu w trakcie wymiany komponentów. Po otwarciu obudowy czujki można przystąpić do wymiany elektroniki. Ważne jest, aby zachować środki ostrożności, takie jak odłączenie zasilania przed rozpoczęciem pracy oraz stosowanie odpowiednich narzędzi, aby uniknąć uszkodzeń. Po zakończeniu wymiany elektroniki, zamknięcie obudowy oraz włączenie zasilania systemu alarmowego powinno odbywać się zgodnie z kolejnością, aby system mógł prawidłowo powrócić do pracy. Praktyczne zastosowanie tej procedury jest zgodne z najlepszymi praktykami w branży zabezpieczeń, które podkreślają znaczenie sekwencji działań w celu minimalizacji ryzyka błędów serwisowych.

Pytanie 24

Jakie urządzenia pomiarowe powinny być użyte do określenia charakterystyki przenoszenia wzmacniacza selektywnego LC zasilanego napięciem ±12 V?

A. Generator funkcyjny oraz cyfrowy multimetr

B. Zasilacz napięcia stałego, generator funkcyjny oraz oscyloskop

C. Zasilacz symetryczny oraz cyfrowy multimetr

D. Zasilacz symetryczny, generator funkcyjny oraz oscyloskop

Wybór przyrządów pomiarowych jest kluczowy dla uzyskania prawidłowych wyników w testach wzmacniaczy. Odpowiedzi, które nie uwzględniają zasilacza symetrycznego, generatora funkcyjnego oraz oscyloskopu, pomijają istotne elementy wymagane do przeprowadzenia analizy charakterystyki przenoszenia. Zasilacz symetryczny jest niezbędny, aby zapewnić wzmacniaczowi stabilne napięcie zasilające, co jest kluczowe w kontekście pomiaru jego wydajności. Generator funkcyjny jest także istotny, ponieważ pozwala na wytwarzanie sygnałów o różnych kształtach i częstotliwościach, co umożliwia ocenę, jak wzmacniacz odpowiada na zmiany parametrów sygnału. Pominięcie oscyloskopu, który jest narzędziem do wizualizacji sygnałów, prowadzi do utraty możliwości obserwacji i analizy dynamiki wzmacniacza. Dodatkowo, wybór multimetru cyfrowego czy zasilacza napięcia stałego nie dostarcza wymaganych możliwości do kompleksowej analizy. Multimetr cyfrowy, choć przydatny w pomiarach napięcia i prądu, nie jest wystarczający do oceny charakterystyki przenoszenia, gdyż nie pozwala na analizę sygnałów w funkcji czasu, co jest istotne w przypadku wzmacniaczy operacyjnych, które reagują na zmiany sygnałów w czasie. Dlatego kluczowe jest zastosowanie pełnego zestawu odpowiednich narzędzi do przeprowadzenia rzetelnych badań.

Pytanie 25

Po uruchomieniu komputera na monitorze wyświetlił się komunikat "CMOS battery failed". Co to oznacza?

A. pamięć CMOS nie została ustawiona.

B. pamięć podręczna cache procesora jest uszkodzona.

C. bateria zasilająca pamięć CMOS jest na wyczerpaniu.

D. wystąpił problem z sumą kontrolną BIOS-u.

Odpowiedź, którą zaznaczyłeś, o wyczerpaniu się baterii CMOS, jest jak najbardziej trafna. Pamięć CMOS, czyli ten tajemniczy Complementary Metal-Oxide-Semiconductor, to taka mała pamięć, która trzyma ważne ustawienia Twojego komputera, jak data czy godzina, a także różne parametry BIOS-u. Jeśli bateria zacznie siadać, Twój komputer nie zapamięta tych danych po wyłączeniu. I wtedy pojawia się ten komunikat 'CMOS battery failed'. Wymiana baterii to prosta sprawa, naprawdę każdy może to zrobić, a nowa bateria sprawi, że wszystko wróci do normy. Tak przy okazji, dobrze jest raz na jakiś czas zerknąć na stan tej baterii i wymieniać ją co kilka lat. To jak część dbania o sprzęt – taki mały krok, a często zapominany. W ogóle, myślę, że jeśli chcesz mieć sprawny komputer, to taką wymianę warto włączyć do swojego planu konserwacji sprzętu, bo to z pewnością pomoże uniknąć nieprzyjemnych niespodzianek.

Pytanie 26

Ile wynosi wskazanie przedstawionego woltomierza, jeśli wiadomo, że pomiaru dokonano na zakresie 150 V?

A. 22 V

B. 50 V

C. 110 V

D. 55 V

Poprawna odpowiedź to 110 V, co można łatwo wywnioskować na podstawie wskazania woltomierza. Woltomierze są kluczowymi narzędziami w pomiarach elektrycznych, a ich prawidłowe odczytanie jest podstawą dla bezpieczeństwa oraz efektywności w pracy z instalacjami elektrycznymi. W opisywanej sytuacji, wskazówka woltomierza znajduje się pomiędzy 100 V a 120 V, co sugeruje, że odczyt jest zbliżony do wartości 110 V. Przy wykonywaniu pomiarów, warto pamiętać o zasadach kalibracji urządzeń oraz o tym, jak różne zakresy pomiarowe mogą wpływać na dokładność pomiaru. W praktyce, prawidłowe odczytanie wartości na woltomierzu pozwala na ocenę stanu instalacji elektrycznej i może zapobiegać potencjalnym awariom. Znajomość zakresów pomiarowych oraz umiejętność ich interpretacji jest więc niezbędna w pracy inżynierów i techników elektryków, a także w codziennym użytkowaniu urządzeń elektrycznych. W związku z tym, zawsze warto mieć na uwadze zasady korzystania z woltomierzy, aby zapewnić ich skuteczność i niezawodność.

Pytanie 27

W instalacjach telewizyjnych używa się standardu DVB-C w technologii

A. dozorowej

B. kablowej

C. naziemnej

D. satelitarnej

DVB-C jest standardem stworzonym z myślą o telewizji kablowej, a więc odpowiedzi dotyczące dozoru, satelitarnej czy naziemnej są błędne i wynikają z nieporozumienia dotyczącego specyfiki i zastosowania różnych technologii transmisji. Telewizja dozorowa wykorzystuje inne systemy, które są bardziej skoncentrowane na monitorowaniu i rejestracji obrazu, a nie na przesyle sygnałów telewizyjnych w tradycyjnym rozumieniu. Przykładem mogą być systemy CCTV, które korzystają z technologii analogowej lub cyfrowej, ale nie są związane z DVB-C. W przypadku systemów satelitarnych, standard DVB-S jest odpowiedzialny za przesył sygnałów telewizyjnych za pośrednictwem satelitów, co jest całkowicie odrębne od technologii kablowej. Z kolei DVB-T dotyczy transmisji naziemnej, która jest używana do nadawania sygnału telewizyjnego z anten naziemnych, także nie mając związku z kablowym przesyłem sygnałów. Błędne rozumienie zastosowania tych standardów prowadzi do mylnego wniosku, że DVB-C mógłby być użyty w kontekście innych form transmisji, co jest niezgodne z jego projektowymi założeniami i praktycznym użyciem w branży telekomunikacyjnej.

Pytanie 28

Reflektometr optyczny to urządzenie wykorzystywane do identyfikacji uszkodzeń w

A. matrycach LCD

B. matrycach LED RGB

C. światłowodach

D. ogniwach fotowoltaicznych

Reflektometr optyczny, znany również jako OTDR (Optical Time Domain Reflectometer), to zaawansowane narzędzie służące do diagnozowania oraz lokalizacji uszkodzeń w systemach światłowodowych. Działa na zasadzie wysyłania impulsów światła przez włókno optyczne, a następnie analizowania odbitych sygnałów, co pozwala na określenie lokalizacji oraz charakterystyki uszkodzeń. Przykładowo, w przypadku przerwania włókna, OTDR jest w stanie zidentyfikować miejsce usterki z dużą precyzją, co jest kluczowe dla szybkiej naprawy i minimalizacji przestojów w sieciach telekomunikacyjnych. W branży telekomunikacyjnej stosuje się standardy ITU-T G.651 i G.652, które regulują parametry włókien optycznych, a reflektometry optyczne są uznawane za standardowe narzędzie w monitorowaniu ich wydajności. Dzięki zastosowaniu OTDR można także ocenić jakość połączeń, co jest istotne przy wdrażaniu nowych instalacji. Wiedza na temat użycia reflektometrów optycznych jest niezbędna dla techników i inżynierów w dziedzinie telekomunikacji.

Pytanie 29

Jakie urządzenia wykorzystuje się do pomiaru mocy czynnej?

A. wariometry

B. watomierze

C. waromierze

D. woltomierze

Watomierz jest urządzeniem pomiarowym, które służy do pomiaru mocy czynnej w obwodach elektrycznych. Moc czynna, mierzona w watach (W), to ta część mocy, która jest rzeczywiście wykorzystywana do wykonania pracy, w przeciwieństwie do mocy biernej, która nie ma wpływu na wykonanie pracy, a jedynie oscyluje w obwodzie. Watomierze działają na zasadzie pomiaru napięcia, prądu oraz kąta fazowego między nimi, co pozwala na dokładne określenie mocy czynnej. W zastosowaniach przemysłowych, gdzie monitorowanie zużycia energii jest kluczowe dla efektywności energetycznej, watomierze stanowią nieocenione narzędzie. Standardowe watomierze mogą być wykorzystywane w różnych instalacjach elektrycznych, zarówno w domowych, jak i przemysłowych, co sprawia, że ich znajomość oraz umiejętność ich zastosowania są niezbędne dla inżynierów i techników. Dobre praktyki w zakresie pomiarów mocy zawsze uwzględniają wykorzystanie watomierzy, które są kalibrowane zgodnie z normami międzynarodowymi, co zapewnia ich dokładność i powtarzalność wyników.

Pytanie 30

Na jaki zakres należy ustawić miernik napięcia, aby poprawnie zmierzyć z największą dokładnością napięcie akumulatora przedstawionego na rysunku?

A. 200 V AC

B. 200 V DC

C. 20 V AC

D. 20 V DC

Odpowiedź 20 V DC to strzał w dziesiątkę, bo dokładnie pasuje do napięcia akumulatora, które ma 12V. Jak wybierasz zakres 20 V DC, to masz pewność, że pomiar będzie mega dokładny, bo ten zakres jest zbliżony do napięcia, które zmierzasz sprawdzić. Gdybyś ustawił na przykład 200 V DC, mogłoby być kiepsko, bo miernik straci na precyzji, a to przez mniejszą czułość w takim ustawieniu. W praktyce, ustawienie miernika w odpowiednim zakresie jest naprawdę ważne, żeby uzyskać rzetelne wyniki. Pamiętaj, że przy pomiarach napięcia stałego (DC) przy akumulatorach zawsze lepiej trzymać się zakresów DC, żeby uniknąć błędnych odczytów i nie narazić sprzętu na uszkodzenia. Wiedza, jak ustawiać odpowiednie zakresy, to kluczowa umiejętność w codziennym używaniu mierników i podstawowe zasady w branży.

Pytanie 31

Aby zidentyfikować miejsce uszkodzenia w 100-metrowym kablu telekomunikacyjnym umieszczonym w ziemi, należy zastosować

A. multimetr.

B. dalmiar.

C. spektrometr.

D. reflektometr.

Reflektometr to narzędzie stosowane w telekomunikacji, które umożliwia lokalizację uszkodzeń w kablach przez analizę odbicia sygnału. W przypadku kabla telekomunikacyjnego, reflektometr wykorzystuje zjawisko odbicia fali elektromagnetycznej, która jest wysyłana w kierunku kabla. Kiedy fala napotyka na przerwę lub uszkodzenie, część sygnału odbija się z powrotem do reflektometru, co pozwala na określenie miejsca przerwy. Przykładem zastosowania reflektometru może być lokalizacja uszkodzenia w kablu zainstalowanym w terenie, co jest kluczowe dla minimalizacji przestojów w pracy sieci. Standardy branżowe, takie jak ITU-T G.657, podkreślają znaczenie monitorowania i konserwacji kabli optycznych, a reflektometr jest nieocenionym narzędziem w tym kontekście. Dzięki jego zastosowaniu technicy mogą szybko i skutecznie zidentyfikować problem, co zwiększa efektywność operacyjną oraz zadowolenie klientów.

Pytanie 32

W tabeli przedstawiono fragment danych technicznych kamery IP. W jakim maksymalnym zakresie temperatur może ona pracować?

Dane techniczne
Przetwornik	1/3" 2 MP PS CMOS
Rozdzielczość	2 Mpx, 1920 x 1080 pikseli
Czułość	0,01 lux/F 1,2, 0 lux (IR LED ON)
Obiektyw	3,6 mm
Oświetlacz	35 diod ⌀5 IR LED (zasięg 20 m)
Stosunek sygnału do szumu	>50 dB (AGC OFF)
Kompresja wideo	H.264/MJPEG/MPEG4
Prędkość i rozdzielczość przetwarzania	25 kl/s @ 1920×1080 (2 Mpx)
Strumienie	transmisja strumienia głównego: 2 Mpx / 720 p (25 kl/s) transmisja strumienia pomocniczego: D1/CIF (25 kl/s)
Bitrate	32 K ~ 8192 Kbps (H.264), 32 K ~ 12288 Kbps (MJPEG)
Ustawienia	AWB, ATW, AGC, BLC, DWDR, 3DNR, HLC, MIR
Dzień / Noc	ICR
Ethernet	10/100 Base-T PoE 802.3af
Wsparcie dla protokołów	Onvif, PSIA, CGI
Obsługiwane protokoły	IPv4/IPv6, HTTP, HTTPS, SSL, TCP/IP, UDP, UPnP, ICMP, IGMP, SNMP, RTSP, RTP, SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP, IP Filter, QoS, Bonjour
Klasa szczelności	IP66
Zacisk przewodu ochronnego	TAK
Zasilanie	DC 12 V (gniazdo 5,5/2,1) lub PoE 48 V (802.3af)
Wilgotność	0 ~ 95%
Temperatura pracy	-20°C ~ 60°C
Waga	650 g
Wymiary	70x66x160 mm

A. Od 0°C do +40°C

B. Od -30°C do +80°C

C. Od -20°C do +60°C

D. Od -10°C do +40°C

Odpowiedź "Od -20°C do +60°C" jest poprawna, ponieważ w tabeli danych technicznych kamery IP zawarto dokładny zakres temperatury, w jakim urządzenie może niezawodnie funkcjonować. Wartości te są kluczowe dla użytkowników, którzy planują zastosowanie kamery w różnorodnych warunkach środowiskowych. Na przykład, kamery pracujące w temperaturach poniżej zera, takie jak -20°C, są szczególnie przydatne w systemach monitoringu w rejonach o ostrym klimacie. Z kolei górny limit +60°C może być istotny w miejscach narażonych na intensywne nasłonecznienie. Przestrzeganie tych parametrów zapewnia nie tylko prawidłowe działanie, ale również wydłuża żywotność sprzętu, co jest zgodne z najlepszymi praktykami branżowymi, które sugerują, aby zawsze operować w zalecanych przez producenta zakresach temperatur. W przypadku przekroczenia tych wartości, ryzykujemy uszkodzenie podzespołów, co może prowadzić do awarii systemu monitoringu. Zrozumienie zakresu temperatury pracy jest więc kluczowe dla efektywności i niezawodności monitoringu w różnych warunkach zewnętrznych.

Pytanie 33

Jakim symbolem oznaczany jest parametr głośników wskazujący moc ciągłą (moc znamionową)?

A. Q

B. RMS

C. PMPO

D. S

Parametr RMS, czyli Root Mean Square, jest powszechnie stosowany do określenia mocy ciągłej głośników. To miara skuteczności głośnika w przetwarzaniu sygnału audio, która uwzględnia zarówno amplitudę, jak i częstotliwość dźwięku. W praktyce oznacza to, że moc RMS informuje o tym, jaką moc głośnik może utrzymać w czasie bez ryzyka uszkodzenia. Na przykład, głośnik o mocy RMS 100 W może bezpiecznie pracować przy mocy 100 W bez przegrzewania się czy zniekształceń dźwięku. W branży audio standardy dotyczące mocy RMS są uznawane za najbardziej wiarygodne, ponieważ pozwalają na porównanie różnych modeli głośników w bardziej obiektywny sposób. Warto również zauważyć, że moc PMPO (Peak Music Power Output) nie jest miarą rzeczywistej mocy, a jedynie szacunkowym wskazaniem maksymalnego poziomu, co może być mylące dla konsumentów. Dlatego w przypadku wyboru głośników, zawsze należy zwracać uwagę na parametry RMS, które odzwierciedlają rzeczywistą jakość i wydajność urządzenia.

Pytanie 34

Jakie złącza powinny być użyte dla kabli koncentrycznych w systemie monitoringu wizyjnego?

A. BNC

B. DIN

C. SCART

D. HDMI

Złącza BNC (Bayonet Neill-Concelman) to standardowe złącza stosowane w systemach telewizji dozorowej, które wykorzystują kable koncentryczne. Ich konstrukcja pozwala na łatwe i solidne połączenie, co jest kluczowe w aplikacjach, gdzie jakość sygnału ma kluczowe znaczenie. Złącza BNC zapewniają niski poziom strat sygnału oraz wysoką odporność na zakłócenia elektromagnetyczne, co czyni je idealnym rozwiązaniem dla systemów CCTV. Dodatkowo, złącza te są łatwe w użyciu, ich montaż nie wymaga skomplikowanych narzędzi, co przyspiesza proces instalacji. Przykładem zastosowania może być połączenie kamer monitorujących z rejestratorami wideo, gdzie wysoka jakość sygnału jest niezbędna do uzyskania ostrego obrazu. Stosowanie złączy BNC jest zgodne z najlepszymi praktykami branżowymi, co gwarantuje niezawodność i długoterminowe działanie systemów monitorujących.

Pytanie 35

Jakie jest przybliżone wartości rezystancji trzech rezystorów połączonych równolegle, jeżeli rezystancja każdego z nich wynosi 30 kΩ?

A. 10 kΩ

B. 15 kΩ

C. 90 kΩ

D. 60 kΩ

Kiedy mamy rezystory połączone równolegle, całkowita rezystancja R obliczamy według wzoru: 1/R = 1/R1 + 1/R2 + 1/R3. Dla trzech rezystorów, każdy o rezystancji 30 kΩ, wygląda to tak: 1/R = 1/30k + 1/30k + 1/30k, co możemy uprościć do 1/R = 3/30k. Po przekształceniu dostajemy R = 30k/3, co daje nam 10kΩ. W praktyce, połączenie równoległe rezystorów jest często używane w układach, gdzie chcemy obniżyć całkowitą rezystancję, a więc zwiększyć przepływ prądu. Na przykład w układach audio, gdzie więcej rezystorów równolegle pomaga obniżyć impedancję, co jest super dla wzmocnienia sygnału. Dobrze jest też rozumieć, jak wartości rezystancji wpływają na charakterystykę całego obwodu, bo to kluczowa sprawa w projektowaniu systemów elektronicznych.

Pytanie 36

Aby zweryfikować funkcjonalność kabla krosowego, co należy zastosować?

A. wobulatora przy podłączonym kablu do sieci komputerowej

B. testera kabli sieciowych przy podłączonym kablu do sieci komputerowej

C. testera kabli sieciowych przy odłączonym kablu od wszystkich urządzeń

D. wobulatora przy odłączonym kablu od wszystkich urządzeń

Jak podłączysz tester kabli do włączonego kabla, to może być naprawdę kiepsko z wynikami testów. Aktywne urządzenia mogą wysyłać sygnały, które zakłócają analizę przez tester, przez co wyniki mogą być fałszywe. Na przykład, jeśli testujesz kabel z podłączonymi urządzeniami, tester może pokazać problemy, których tak naprawdę nie ma, co tylko wprowadza w błąd i może sprawić, że ktoś niepotrzebnie zacznie grzebać w infrastrukturze. To dość powszechny błąd, który może prowadzić do dużych problemów w komunikacji sieciowej. Wobulator też jest narzędziem diagnostycznym, ale używanie go w takich sytuacjach mija się z celem, bo też wymaga, by urządzenie było odłączone, żeby uniknąć zakłóceń. No i wobulator głównie służy do testowania sygnałów w telekomunikacji, a nie do sprawdzania struktury kabli. Dlatego używanie tych narzędzi w niewłaściwy sposób może tylko pogorszyć diagnostykę i zwiększyć szansę na problemy w sieci.

Pytanie 37

Jaką rolę odgrywa konwerter w zestawie odbiorczym telewizji satelitarnej?

A. Pośredniczy w przesyłaniu sygnałów z satelity do odbiornika

B. Przekazuje informacje pomiędzy satelitami

C. Nadaje sygnały z satelity

D. Odbiera programy telewizyjne

Konwerter w odbiorczym zestawie telewizji satelitarnej pełni kluczową rolę w procesie odbioru sygnałów telewizyjnych. Jego podstawową funkcją jest pośrednictwo w przekazie sygnałów z satelity do odbiornika. W praktyce konwerter znajduje się na końcu anteny parabolicznej, która skupia sygnały z satelity. Sygnały te są zazwyczaj przesyłane w zakresie częstotliwości Ku lub C, a konwerter ma za zadanie przetworzyć je na niższe częstotliwości, które są bardziej odpowiednie do przesyłania przez kabel do odbiornika. Dzięki temu możliwe jest uzyskanie wysokiej jakości obrazu i dźwięku. Warto również zauważyć, że konwertery mogą mieć różne właściwości, takie jak podwójne wyjścia, co pozwala na jednoczesne korzystanie z dwóch tunerów. Zastosowanie konwertera jest zgodne z normami branżowymi, które określają standardy jakości sygnału oraz efektywności jego przetwarzania.

Pytanie 38

Przedstawiony na fotografii interfejs umożliwiający przesyłanie sygnałów np.: video, RGB, nazywamy

A. HDMI

B. S-Video

C. DVI-A

D. EURO SCART

Odpowiedź EURO SCART jest prawidłowa, ponieważ złącze to zostało zaprojektowane do przesyłania zarówno sygnału wideo, jak i audio. Interfejs EURO SCART obsługuje różne formaty sygnałów, w tym RGB, co czyni go wszechstronnym rozwiązaniem w kontekście połączeń między urządzeniami audio-wideo, takimi jak telewizory, odtwarzacze DVD, czy dekodery. EURO SCART zapewnia lepszą jakość obrazu w porównaniu do starszych rozwiązań, takich jak S-Video czy Composite Video. W praktyce, złącze to jest często stosowane w domowych systemach rozrywki, gdzie użytkownicy łączą różne urządzenia za pomocą jednego kabla, co upraszcza konfigurację. Zgodnie z normami branżowymi, EURO SCART stał się standardem w Europie, a jego popularność wynika z łatwości użytkowania i wszechstronności. Z tego powodu jest on często wykorzystywany w instalacjach multimedialnych, zarówno w domach, jak i w zastosowaniach profesjonalnych.

Pytanie 39

Wyłącznik, który chroni instalację elektryczną przed skutkami przeciążenia, to

A. różnicowoprądowy

B. czasowy

C. podnapięciowy

D. nadprądowy

Wyłącznik nadprądowy jest kluczowym elementem ochrony instalacji elektrycznej przed skutkami przeciążenia. Działa on na zasadzie detekcji prądu przekraczającego nominalną wartość, co może prowadzić do przegrzewania się przewodów, a w konsekwencji do pożaru lub uszkodzenia urządzeń elektrycznych. Wyłączniki nadprądowe są zaprojektowane zgodnie z normami IEC 60898 oraz IEC 60947, co zapewnia ich niezawodność w zastosowaniach domowych i przemysłowych. W praktyce, wyłącznik nadprądowy można spotkać w rozdzielniach elektrycznych budynków, gdzie zabezpiecza obwody zasilające gniazda i oświetlenie. Jego działanie jest szczególnie istotne w sytuacjach, gdy do obwodu podłączane są urządzenia o dużym poborze mocy, takie jak grzejniki elektryczne czy urządzenia AGD. Właściwe dobranie wyłącznika nadprądowego do charakterystyki obciążenia jest istotne dla zapewnienia bezpieczeństwa i efektywności instalacji elektrycznej.

Pytanie 40

Która forma transmisji sygnału jest najbardziej odporna na zakłócenia elektromagnetyczne?

A. kabla koncentrycznego

B. światłowodu

C. skrętki ekranowanej

D. skrętki nieekranowanej

Transmisja sygnału za pośrednictwem światłowodu jest uważana za najbardziej odporną na zakłócenia elektromagnetyczne, co wynika z samej natury światłowodów. Sygnał przesyłany w światłowodach oparty jest na zjawisku całkowitego wewnętrznego odbicia światła, co sprawia, że sygnał nie jest narażony na zakłócenia elektromagnetyczne, jakie mogą wpływać na transmisję w przewodach miedzianych. W praktyce oznacza to, że światłowody są idealnym rozwiązaniem w środowiskach, gdzie występują silne źródła zakłóceń, takie jak w pobliżu dużych maszyn przemysłowych czy nadajników radiowych. Przykładem zastosowania światłowodów są sieci telekomunikacyjne oraz systemy informacyjne w dużych miastach, gdzie niezawodność i jakość transmisji danych są kluczowe. Zgodnie z normami ITU-T G.652 oraz G.657, światłowody zapewniają wysoką przepustowość i niskie tłumienie sygnału, co czyni je standardem w nowoczesnych instalacjach telekomunikacyjnych.

Rozpocznij nowy egzamin

Powrót do strony głównej
