Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 15 maja 2026 09:10
Data zakończenia: 15 maja 2026 09:17

Egzamin zdany!

Wynik: 30/40 punktów (75,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na fragmencie schematu obwodu sterowania silnika trójfazowego element oznaczony symbolem PC1 to

A. przekaźnik czasowy.

B. stycznik trójfazowy.

C. przekaźnik termiczny.

D. mechanizm krzywkowy.

Element oznaczony symbolem PC1 to przekaźnik czasowy, co potwierdzają jego połączenia ze stycznikiem ST1, sugerujące funkcję opóźnienia czasowego. Przekaźniki czasowe są kluczowymi elementami w obwodach sterowania silnikami trójfazowymi, umożliwiającymi realizację różnych funkcji, takich jak opóźnione włączanie lub wyłączanie. W praktyce, stosuje się je na przykład do zautomatyzowanego włączania pompy po upływie określonego czasu, co jest istotne w procesach, które wymagają precyzyjnego zarządzania czasem. W kontekście norm i dobrych praktyk branżowych, przekaźniki czasowe są zgodne z normą IEC 60947-5-1 dotyczącą urządzeń niskonapięciowych. Właściwe zastosowanie przekaźników czasowych ma kluczowe znaczenie dla bezpieczeństwa i efektywności energetycznej systemów sterowania, co podkreśla ich znaczenie w nowoczesnych instalacjach automatyki przemysłowej.

Pytanie 2

W tabeli podano dane techniczne sterownika PLC Jakim maksymalnym prądem można obciążyć sterownik dołączając do jego wyjścia silnik?

Dane techniczne
Napięcie zasilające	AC/DC 24 V
Wejścia:
Zakres dopuszczalny	DC 20,4 ... 28,8 V
Przy sygnale „0"	maks. AC/DC 5 V
Przy sygnale „1"	min. AC/DC 12 V
Prąd wejściowy	2,5 mA
Wyjścia:
Rodzaj	4 przekaźnikowe
Prąd ciągły	10 A - przy obciążeniu rezystancyjnym, 3 A - przy obciążeniu indukcyjnym

A. 0,75 A

B. 10 A

C. 2,5 A

D. 3 A

Maksymalny prąd 3 A, który można obciążyć sterownik PLC, odpowiada specyfikacjom podanym w dokumentacji technicznej urządzenia. W praktyce oznacza to, że przy dołączaniu silnika indukcyjnego do wyjścia sterownika, nie można przekraczać tego prądu, aby uniknąć uszkodzenia urządzenia. Przykładowo, jeśli planujesz używać niewielkiego silnika do napędu wentylatora lub pompy, upewnij się, że jego maksymalne zapotrzebowanie na prąd nie przekracza tego limitu. W przemyśle, często stosuje się zabezpieczenia, takie jak bezpieczniki lub wyłączniki przeciążeniowe, które chronią sprzęt przed uszkodzeniami związanymi z nadmiernym prądem. Dobrym rozwiązaniem jest również monitorowanie prądu roboczego silnika przy pomocy amperomierza, co pozwala na bieżąco ocenić, czy urządzenie pracuje w dopuszczalnych granicach. Zrozumienie i przestrzeganie tych limitów jest kluczowe dla wydajności oraz długowieczności systemów automatyki przemysłowej, w których używane są sterowniki PLC.

Pytanie 3

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 4

Jakie urządzenie jest używane do pomiaru ciśnienia w systemach hydraulicznych?

A. manometr

B. tensometr

C. zawór nadążny

D. przepływomierz

Manometr to urządzenie pomiarowe, które służy do określania ciśnienia w cieczy lub gazie w systemach hydraulicznych. Działa na zasadzie przetwarzania ciśnienia na przemieszczenie mechaniczne, które jest następnie odczytywane na skali. Manometry są kluczowe w wielu zastosowaniach przemysłowych, w tym w hydraulice, gdzie precyzyjne pomiary ciśnienia są niezbędne dla zapewnienia prawidłowego funkcjonowania maszyn i urządzeń. Przykładowo, w hydraulicznych systemach roboczych, takich jak prasy czy podnośniki, manometry pozwalają na monitorowanie ciśnienia roboczego, co jest istotne dla bezpieczeństwa oraz efektywności pracy. Ponadto, stosowanie manometrów zgodnych z normami, takimi jak PN-EN 837, zapewnia ich niezawodność oraz dokładność pomiarów, co jest zgodne z najlepszymi praktykami w branży. Właściwe użycie manometrów przyczynia się do optymalizacji procesów produkcyjnych oraz minimalizacji ryzyka awarii związanych z nieprawidłowym ciśnieniem w układzie hydraulicznym.

Pytanie 5

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 6

Zależność między ciśnieniem p, temperaturą T i objętością V powietrza opisuje zależność poniżej. Obniżenie temperatury powietrza przy jego stałej objętości

p · V

= const

A. zmniejsza ciśnienie powietrza.

B. zwiększa ciśnienie powietrza.

C. zwiększa ciśnienie powietrza dla temperatur mniejszych od 0 stop.C

D. nie ma wpływu na ciśnienie powietrza.

Obniżenie temperatury powietrza przy stałej objętości rzeczywiście prowadzi do zmniejszenia ciśnienia powietrza. Zgodnie z prawem Boyle'a-Mariotte'a, dla danej masy gazu, iloczyn ciśnienia (p) i objętości (V) jest wprost proporcjonalny do temperatury (T) wyrażonej w kelwinach. Przy stałej objętości zmiana temperatury wpływa bezpośrednio na ciśnienie. Na przykład, w zastosowaniach inżynieryjnych, w układach pneumatycznych, obniżenie temperatury powietrza może prowadzić do spadku efektywności systemu, co jest kluczowe w kontekście chłodzenia, gdzie kontrola temperatury jest niezbędna dla zapewnienia odpowiednich parametrów pracy. W praktyce, w systemach klimatyzacyjnych, obniżenie temperatury powietrza zewnętrznego skutkuje zmniejszeniem ciśnienia wewnętrznego, co może wpływać na wydajność całego układu. Zrozumienie tej zależności jest niezbędne dla projektantów systemów klimatyzacyjnych oraz inżynierów zajmujących się aerodynamiką.

Pytanie 7

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 8

Symbol przedstawiony na rysunku należy umieścić na urządzeniu

A. o szybko wirujących elementach.

B. zasilanym trójfazowo.

C. emitującym światło.

D. o groźnej promieniotwórczości.

Odpowiedź "o groźnej promieniotwórczości" jest poprawna, ponieważ symbol przedstawiony na rysunku to międzynarodowy znak ostrzegawczy używany do oznaczania obecności promieniowania jonizującego. Symbol ten informuje użytkowników o zagrożeniu związanym z materiałami lub urządzeniami emitującymi promieniowanie, które mogą być szkodliwe dla zdrowia. Zgodnie z normą ISO 7010, znaki ostrzegawcze powinny być widoczne i zrozumiałe, aby skutecznie informować o potencjalnym ryzyku. Przykładem zastosowania tego symbolu są laboratoria, zakłady przemysłowe oraz miejsca, gdzie składowane są materiały radioaktywne. W takich lokalizacjach, odpowiednie oznakowanie i przestrzeganie procedur bezpieczeństwa jest kluczowe, aby zminimalizować ryzyko narażenia pracowników i osób postronnych na szkodliwe skutki promieniowania. Użycie tego symbolu jest zgodne z najlepszymi praktykami w dziedzinie zarządzania bezpieczeństwem, które wymagają identyfikacji i oznaczania zagrożeń, co jest istotne dla ochrony zdrowia publicznego.

Pytanie 9

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 10

Jakich środków ochrony indywidualnej należy używać podczas wprasowywania ciasno pasowanych elementów przy użyciu prasy śrubowej przedstawionej na rysunku?

A. Stoperów do ochrony słuchu.

B. Kasku ochronnego i okularów ochronnych.

C. Butów ochronnych.

D. Rękawic ochronnych i nauszników ochronnych.

Wybór niewłaściwych środków ochrony indywidualnej może prowadzić do poważnych konsekwencji zdrowotnych w trakcie pracy z prasą śrubową. Stopery do ochrony słuchu są ważne w środowiskach o wysokim poziomie hałasu, jednak w przypadku pracy z prasą, głównym zagrożeniem są uderzenia i odpryski. Nie zapewniają one ochrony przed mechanicznymi urazami, które są kluczowe w tej sytuacji. Buty ochronne, mimo że są istotne w wielu branżach, nie zabezpieczają głowy ani oczu, które są najbardziej narażone na obrażenia podczas wprasowywania elementów. Rękawice ochronne i nauszniki ochronne są również przydatne, jednak ich zastosowanie w kontekście pracy z prasą nie jest wystarczające, aby zminimalizować ryzyko urazów. Kluczowym zagadnieniem w ochronie osobistej jest zrozumienie, jakie zagrożenia występują w danym środowisku pracy i jakie środki ochrony są adekwatne do tych zagrożeń. Niezastosowanie odpowiednich środków, takich jak kask ochronny i okulary ochronne, może prowadzić do poważnych urazów, co podkreśla znaczenie właściwego doboru ochrony w kontekście specyficznych zagrożeń występujących w danym procesie produkcyjnym.

Pytanie 11

W kroku 4 siłownik 1A jest

A. wsunięty, siłownik 2A w trakcie wysuwania, a silnik M1 włączony.

B. wysunięty, siłownik 2A w trakcie wysuwania, a silnik M1 włączony.

C. wysunięty, siłownik 2A w trakcie wsuwania, a silnik M1 wyłączony.

D. wysunięty, siłownik 2A w trakcie wysuwania, a silnik M1 wyłączony.

W kroku 4 widzimy, że siłownik 1A jest wysunięty, co jest jasne w górnej części schematu. Takie ustawienie jest mega ważne w automatyce, bo pozycja siłownika to klucz do tego, żeby cały system działał prawidłowo. Siłownik 2A też jest w ruchu, co pokazuje, że proces jest ciągły. A silnik M1, który jest włączony, dostarcza energię, żeby wszystko działało, jak należy. W przemyśle, dobrze zarządzać takimi rzeczami jak siłowniki i silniki, bo to wpływa na efektywność produkcji i bezpieczeństwo. Poza tym, standardy, jak IEC 61131, mówią, że trzeba pilnować pozycji siłowników, co jest w sumie standardem w nowoczesnych instalacjach. Jak rozumiesz te mechanizmy, to lepiej projektujesz układy automatyki i umiesz je lepiej wykorzystywać.

Pytanie 12

Rozpoczęcie demontażu elektrozaworu w systemie elektropneumatycznym wymaga najpierw odłączenia

A. przewodów pneumatycznych

B. przewodów elektrycznych

C. ciśnienia zasilającego układ

D. napięcia zasilającego

Odłączenie przewodów pneumatycznych lub elektrycznych przed demontażem elektrozaworu jest niewłaściwym podejściem, ponieważ nie uwzględnia kluczowego aspektu bezpieczeństwa, jakim jest odłączenie napięcia zasilającego. Przewody pneumatyczne, mimo że są istotne w kontekście funkcjonowania układu, nie stanowią bezpośredniego zagrożenia dla zdrowia operatora w kontekście elektryczności. W przypadku odłączenia przewodów elektrycznych, istnieje ryzyko, że demontaż elektrozaworu będzie przeprowadzany w warunkach, gdzie możliwe jest przypadkowe włączenie zasilania, co może prowadzić do poważnych wypadków, w tym porażenia prądem. W przypadku ciśnienia zasilającego, stwierdzenie, że jego odłączenie jest wystarczające, ignoruje fakt, że w układzie elektropneumatycznym, zasilanie elektryczne jest kluczowym czynnikiem w sterowaniu pracą urządzenia. Niezastosowanie się do odpowiednich procedur blokowania zasilania elektrycznego może prowadzić do nieodwracalnych uszkodzeń sprzętu, a także zagrażać bezpieczeństwu ludzi. W praktyce, najlepszym rozwiązaniem jest zawsze stosowanie się do wytycznych producentów urządzeń oraz standardów branżowych, które jednoznacznie wskazują, że pierwszym krokiem przed jakimkolwiek demontażem powinno być odłączenie zasilania elektrycznego. Ignorowanie tego kroku jest typowym błędem myślowym, wynikającym z niedoceniania roli zasilania elektrycznego w funkcjonowaniu układów elektropneumatycznych.

Pytanie 13

Silnik liniowy przekształca

A. ruch liniowy w ruch obrotowy

B. energię mechaniczną w energię elektryczną

C. ruch obrotowy w ruch liniowy

D. energię elektryczną w energię mechaniczną

Wybór odpowiedzi, która sugeruje, że silnik liniowy zamienia ruch liniowy na ruch obrotowy, oparty jest na błędnym zrozumieniu zasad działania tych urządzeń. Silniki liniowe i obrotowe różnią się zasadniczo w sposobie generacji ruchu. Silnik liniowy prowadzi do powstania ruchu bezpośrednio wzdłuż osi, co eliminuje potrzebę konwersji ruchu obrotowego, jak ma to miejsce w tradycyjnych silnikach. Z kolei odpowiedzi sugerujące zamianę energii mechanicznej na energię elektryczną również wprowadzają w błąd, ponieważ silnik liniowy nie generuje energii elektrycznej, lecz ją konsumuje, aby wytworzyć ruch mechaniczny. Kolejna nieprawidłowa odpowiedź wskazuje na zamianę energii elektrycznej na mechaniczną, co jest poprawne, ale nie odnosi się do zasadniczej funkcji silnika liniowego. Kluczowym jest zrozumienie, że silniki liniowe są projektowane specjalnie do działania w linii prostej, co sprawia, że ich zastosowanie jest znacznie bardziej efektywne w sytuacjach wymagających precyzyjnych ruchów liniowych. Użytkownicy często mylą silniki liniowe z innymi typami silników, co prowadzi do nieporozumień w ich zastosowaniach oraz funkcjach. W praktyce, silniki liniowe są wykorzystywane w systemach automatyki, transportu i robotyki, gdzie ich unikalne właściwości przekształcania energii elektrycznej w ruch liniowy są kluczowe dla efektywności operacyjnej.

Pytanie 14

Wprowadzenie przewodu do zacisku, delikatne wygięcia oraz wykonanie oczka na końcu przewodu z żyłą z drutu miedzianego, realizuje się cęgami

A. spiczastymi

B. uniwersalnymi

C. do cięcia czołowymi

D. do cięcia bocznymi

Cęgi spiczaste, znane też jako cęgi z długimi końcówkami, to narzędzie, które świetnie sprawdza się przy precyzyjnym wkładaniu przewodów do zacisków i robieniu oczek na końcówkach. Ich budowa pozwala na łatwe manewrowanie w ciasnych miejscach, co naprawdę jest ważne, gdy pracujesz z małymi elementami elektronicznymi. W praktyce, dzięki użyciu cęgów spiczastych, możesz dokładnie wygiąć przewody, co zapobiegnie ich uszkodzeniu i sprawi, że połączenia będą nie tylko estetyczne, ale i funkcjonalne. W branży często podkreśla się, jak istotne jest dobieranie odpowiednich narzędzi do konkretnych zadań, a cęgi spiczaste pasują tutaj idealnie. A jeśli chodzi o robienie oczek, to też zwiększa bezpieczeństwo połączeń, bo dobrze zrobione oczka zmniejszają ryzyko przetarcia izolacji i zwarć. Pamiętaj, że przy pracy z miedzianymi przewodami warto stosować właściwe techniki, żeby nie wykrzywiać ich i zapewnić trwałość połączeń.

Pytanie 15

W maszynach wirujących można zdiagnozować nieosiowe położenie wałów, niewyważenie mas wirujących lub ugięcie wałów

A. rejestratorem prądu

B. testerem izolacji

C. tachometrem

D. analizatorem drgań

Analizator drgań jest kluczowym narzędziem w diagnostyce maszyn wirujących, ponieważ umożliwia szczegółową analizę drgań generowanych przez maszyny, co pozwala na wykrycie nieprawidłowości związanych z ich ustawieniem, wyważeniem czy ugięciem wałów. Pomiar drgań jest istotnym elementem monitorowania stanu technicznego maszyn, zgodnie z normami ISO 10816 dotyczącymi oceny stanu maszyn na podstawie pomiarów drgań. Analizator drgań może wykryć różne rodzaje nieprawidłowości, takie jak niewyważenie, które prowadzi do nadmiernych drgań i może skutkować uszkodzeniami łożysk czy innych komponentów. Przykładowo, w przypadku silników elektrycznych, analiza drgań może pomóc w ocenie ich wyważenia oraz identyfikacji problemów z łożyskami, co pozwala na wczesne podjęcie działań serwisowych. W praktyce, regularne monitorowanie drgań może znacznie wydłużyć żywotność maszyn, a także zredukować koszty związane z nieplanowanymi przestojami i naprawami.

Pytanie 16

Przestrzeń gazowa akumulatora hydraulicznego \( V_O \) została napełniona azotem o ciśnieniu początkowym \( p_0 \). W trakcie powolnego rozładowania przy stałej temperaturze, podczas którego zmieniły się parametry \( p_1 \) i \( V_1 \), obowiązuje zależność

A. \( p_0 \, V_1^{1.4} = p_1 \, V_O^{1.4} \)

B. \( p_0 \, V_O^{1.4} = p_1 \, V_1^{1.4} \)

C. \( p_0 \, V_1 = p_1 \, V_O \)

D. \( p_0 \, V_O = p_1 \, V_1 \)

Wszystkie odpowiedzi inne niż D nie odzwierciedlają prawidłowych zasad dotyczących zachowania gazów w warunkach izotermicznych. Należy zauważyć, że w przypadku gazów idealnych, przy stałej temperaturze, zachowanie ciśnienia i objętości nie jest niezależne, co prowadzi do błędnych wniosków przedstawionych w innych opcjach. Często mylone są pojęcia związane z ciśnieniem i objętością, co skutkuje nieprawidłowym zrozumieniem zależności między tymi parametrami. W praktyce, zrozumienie, że iloczyn ciśnienia i objętości jest stały, jest kluczowe w wielu zastosowaniach inżynieryjnych. Ignorowanie tego może prowadzić do poważnych błędów w projektowaniu systemów hydraulicznych, co w efekcie może generować nieprawidłowe działanie urządzeń oraz potencjalne zagrożenia dla bezpieczeństwa. Niezrozumienie tej zasady może także skutkować nieefektywnym wykorzystaniem energii w systemach, gdzie optymalizacja ciśnienia i objętości jest konieczna dla osiągnięcia maksymalnej wydajności. Dlatego zrozumienie prawa Boyle'a-Mariotte'a oraz jego zastosowanie w praktyce jest niezbędne dla każdego inżyniera czy technika pracującego z systemami gazowymi.

Pytanie 17

Rezystory R1 = 400 Ω/0,25 W i R2 = 400 Ω/1 W ograniczają prądy płynące przez diody D1, D2. Woltomierze V1, V2 wskazują napięcie po 15 V. Oznacza to, że

A. rezystory R1 i R2 są przeciążone.

B. rezystor R1 jest przeciążony.

C. rezystory R1 i R2 nie są przeciążone.

D. rezystor R2 jest przeciążony.

Nie jest prawdą, że niektóre rezystory nie mogą być przeciążone, co chyba wynika z niezrozumienia, jak się oblicza moc w układzie. Jeśli myślisz, że R1 może być przeciążony, ale nie bierzesz pod uwagę, że R2 też się może przegrzać, to możesz się pomylić. Ważne jest, żeby wiedzieć, że moc na rezystorze obliczamy na podstawie napięcia i oporu. Dla R1 przy 15 V moc wynosi 0,5625 W, co już przekracza maksymalną moc 0,25 W. R2 też ma podobny problem, bo również 0,5625 W, a jego maksymalna moc to 1 W. Dlatego oba rezystory są w takiej sytuacji, co sugeruje błąd w analizie. Unikanie takich pomyłek w praktyce jest ważne, bo może to skutkować uszkodzeniem elementów, a w konsekwencji awarią całego sprzętu. Żeby ocenić, czy rezystory są przeciążone, trzeba dobrze przeliczyć moc i zrozumieć konsekwencje, jakie niosą za sobą takie przekroczenia, jak przegrzanie, które prowadzi do awarii. W projektowaniu układów zawsze dobrze jest stosować zasady dobrego projektowania, czyli dobierać odpowiednie komponenty i uwzględniać marginesy bezpieczeństwa w obliczeniach.

Pytanie 18

Czy rdzenie maszyn elektrycznych produkuje się z stali?

A. chromowych

B. krzemowych

C. chromowo-krzemowych

D. krzemowo-manganowych

Rdzenie maszyn elektrycznych wykonuje się głównie ze stali krzemowej, ponieważ jej właściwości ferromagnetyczne zapewniają efektywność energetyczną oraz minimalizują straty energii w postaci ciepła. Stal krzemowa charakteryzuje się niskim współczynnikiem strat magnetycznych, co jest kluczowe w zastosowaniach takich jak silniki elektryczne czy transformatory. Dodatkowo, dzięki swojej strukturze krystalicznej, stal krzemowa ma dużą przewodność magnetyczną. W praktyce oznacza to, że rdzenie wykonane z tego materiału są bardziej kompaktowe i lżejsze, co przyczynia się do zmniejszenia wymiarów urządzeń elektrycznych. Standardy branżowe, takie jak IEC 60404, określają wymagania dotyczące rodzajów stali używanej w rdzeniach, podkreślając znaczenie stali krzemowej w produkcji zaawansowanych technologicznie maszyn elektrycznych. W związku z tym, stosowanie stali krzemowej jest zgodne z najlepszymi praktykami w zakresie projektowania i produkcji maszyn elektrycznych.

Pytanie 19

Jaką rolę odgrywają zawory przelewowe w systemach hydraulicznych?

A. Redukują nagłe skoki ciśnienia

B. Utrzymują ustalony poziom ciśnienia

C. Zapewniają ustawiony, stały spadek ciśnienia

D. Ograniczają ciśnienie do ustalonego poziomu

Zawory przelewowe pełnią kluczową rolę w układach hydraulicznych, a ich główną funkcją jest utrzymywanie określonego poziomu ciśnienia. Działają one na zasadzie otwierania się w momencie, gdy ciśnienie w systemie przekracza zdefiniowaną wartość, co pozwala na odprowadzenie nadmiaru cieczy z systemu. Dzięki temu zapobiegają one uszkodzeniom elementów układu hydraulicznego, takich jak pompy czy silniki hydrauliczne. Przykładem zastosowania zaworów przelewowych może być system hydrauliczny stosowany w maszynach budowlanych, gdzie stabilne ciśnienie jest niezbędne do prawidłowego działania narzędzi roboczych. W branży hydraulicznej powszechnie stosuje się standardy, takie jak ISO 4413, które określają wymagania dotyczące układów hydraulicznych, w tym zastosowania zaworów przelewowych. Utrzymanie stałego ciśnienia nie tylko zwiększa efektywność działania systemu, ale również wpływa na jego bezpieczeństwo oraz trwałość.

Pytanie 20

Które narzędzie przeznaczone jest do cięcia niezbrojonych przewodów pneumatycznych z tworzyw sztucznych?

A. A.

B. B.

C. C.

D. D.

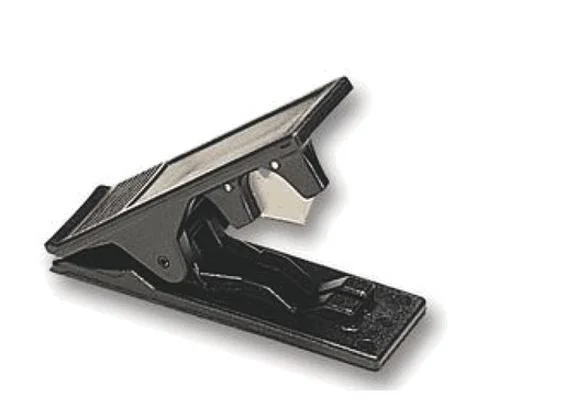

Narzędzie oznaczone literą A, czyli nożyce do cięcia rur, zostało zaprojektowane specjalnie do precyzyjnego cięcia niezbrojonych przewodów pneumatycznych wykonanych z tworzyw sztucznych. Dzięki swojej konstrukcji, nożyce te zapewniają czyste i równe cięcia, co jest kluczowe w aplikacjach pneumatycznych, gdzie szczelność połączeń ma kluczowe znaczenie dla efektywności systemu. Użycie odpowiednich narzędzi do cięcia zapobiega uszkodzeniom materiału oraz minimalizuje ryzyko powstawania nieszczelności. W praktyce, zastosowanie nożyc do cięcia rur w instalacjach pneumatycznych jest powszechne w przemyśle, gdzie konieczne jest precyzyjne i szybkie przygotowanie przewodów do montażu, co jest zgodne z normami ISO 4414 dotyczącymi bezpieczeństwa w systemach pneumatycznych. Warto podkreślić, że stosowanie nożyc dedykowanych do tych materiałów jest najlepszą praktyką, która prowadzi do zwiększenia efektywności oraz bezpieczeństwa operacji.

Pytanie 21

Do czego służy klucz dynamometryczny?

A. do dokręcania śrub z określonym momentem obrotowym

B. do dokręcania śrub w trudno dostępnych miejscach

C. do odkręcania zardzewiałych śrub

D. do ułatwienia odkręcania i dokręcania śrub

Klucz dynamometryczny jest niezbędnym narzędziem w sytuacjach, gdzie precyzyjne dokręcanie śrub jest kluczowe dla bezpieczeństwa i funkcjonalności konstrukcji. Umożliwia on osiągnięcie określonego momentu siły, co jest istotne w wielu zastosowaniach, takich jak montaż elementów w silnikach, układach zawieszenia czy też w budowie maszyn. Dobrze dobrany moment dokręcania wpływa na złącza śrubowe, zapobiegając ich poluzowaniu lub uszkodzeniu. W praktyce, na przykład w branży motoryzacyjnej, wiele specyfikacji producentów wyraźnie określa wymagany moment dokręcania dla poszczególnych śrub. Użycie klucza dynamometrycznego zgodnie z tymi specyfikacjami jest kluczowe dla zapewnienia długowieczności i niezawodności elementów, a także uniknięcia niebezpiecznych awarii. Stosowanie klucza dynamometrycznego jest zatem zgodne z dobrymi praktykami i standardami branżowymi, które kładą nacisk na bezpieczeństwo i jakość wykonania.

Pytanie 22

W przedstawionym na schemacie układzie pneumatycznym można regulować

A. siłę pchającą tłoka.

B. skok siłownika.

C. tłumienie końca skoku.

D. prędkość ruchu tłoka.

Odpowiedzi takie jak "skok siłownika", "prędkość ruchu tłoka" oraz "tłumienie końca skoku" są błędne, ponieważ nie mogą być regulowane za pomocą zaworu redukcyjnego. Skok siłownika jest zdefiniowany przez jego konstrukcję mechaniczną, a nie przez ciśnienie w układzie. To oznacza, że długość ruchu tłoka jest stała i nie można jej zmieniać, zmieniając ciśnienie. Prędkość ruchu tłoka, chociaż mogłaby być teoretycznie dostosowywana poprzez regulację przepływu powietrza, nie jest bezpośrednio związana z działaniem zaworu redukcyjnego, który koncentruje się na stabilizacji ciśnienia. Ponadto, tłumienie końca skoku odnosi się do mechanicznych rozwiązań, takich jak tłumiki, które absorbują energię w momencie osiągnięcia skrajnego położenia tłoka. Tego rodzaju błędne założenia mogą wynikać z niepełnego zrozumienia działania układów pneumatycznych oraz różnicy pomiędzy różnymi elementami sterującymi. W inżynierii pneumatycznej kluczowe jest rozróżnienie pomiędzy regulacją ciśnienia a innymi parametrami, co jest fundamentem efektywnego projektowania i eksploatacji systemów automatyki.

Pytanie 23

Zabezpieczenie łącznika gwintowego nakrętką koronową przedstawiono na rysunku

A. A.

B. B.

C. C.

D. D.

Nakrętka koronowa jest kluczowym elementem w zabezpieczeniu połączenia gwintowego, szczególnie w aplikacjach, gdzie wibracje lub obciążenia mogą prowadzić do poluzowania połączenia. Wybór odpowiedniej metody zabezpieczenia jest istotny dla zapewnienia trwałości i niezawodności konstrukcji. Nakrętka koronowa, jak przedstawiono w odpowiedzi B, jest zaprojektowana w taki sposób, by poprzez zagięcie zębów w rowki na wale, skutecznie zapobiegać samoczinnemu odkręceniu. To rozwiązanie jest szczególnie popularne w branży motoryzacyjnej oraz maszynowej, gdzie bezpieczeństwo i stabilność połączeń gwintowych są kluczowe. Zastosowanie nakrętki koronowej w połączeniach, które są narażone na dynamiczne obciążenia, jest zgodne z najlepszymi praktykami inżynieryjnymi. Przy projektowaniu układów mechanicznych powinno się również uwzględnić właściwe materiały, które zapewniają odpowiednią wytrzymałość oraz odporność na korozję, co dodatkowo zwiększa efektywność zastosowania nakrętki koronowej w danej aplikacji.

Pytanie 24

Stal używana do wytwarzania zbiorników ciśnieniowych oznaczana jest w symbolu głównym literą

A. L

B. P

C. E

D. S

Wybór litery 'P' jako symbolu głównego dla stali przeznaczonej do produkcji zbiorników ciśnieniowych jest zgodny z normą PN-EN 10028. Ta norma klasyfikuje materiały do zastosowania w konstrukcjach ciśnieniowych, gdzie stal musi spełniać określone wymagania wytrzymałościowe i odporności na korozję. Stal oznaczona literą 'P' jest stosowana w aplikacjach, gdzie występuje wysokie ciśnienie, jak w zbiornikach gazów i cieczy. Przykładem zastosowania stali 'P' mogą być zbiorniki używane w przemyśle petrochemicznym, które muszą wytrzymać ekstremalne warunki operacyjne. Dodatkowo, procesy produkcyjne i kontrola jakości tych materiałów są ściśle regulowane, aby zapewnić ich bezpieczeństwo i niezawodność. W praktyce, wybór odpowiedniej stali jest kluczowy dla zapewnienia trwałości i wydajności zbiorników ciśnieniowych, co ma bezpośredni wpływ na bezpieczeństwo operacyjne oraz efektywność procesów przemysłowych.

Pytanie 25

Prędkość ruchu tłoczyska w siłowniku hydraulicznym ma odwrotną zależność od

A. efektywności siłownika

B. wydajności siłownika

C. natężenia przepływu medium roboczego do siłownika

D. powierzchni roboczej tłoka

Wybór odpowiedzi dotyczącej sprawności siłownika, mocy wyjściowej lub natężenia przepływu czynnika roboczego jako czynników wpływających na prędkość tłoczyska siłownika hydraulicznego ilustruje kilka błędnych koncepcji w zakresie zrozumienia zasad hydrauliki. Sprawność siłownika odnosi się do efektywności przetwarzania energii hydraulicznej na energię mechaniczną, która nie ma bezpośredniego wpływu na prędkość tłoczyska, a raczej na to, jak efektywnie siłownik wykonuje pracę w danym cyklu. Można zauważyć, że wysoka sprawność może prowadzić do lepszej wydajności systemu, ale nie zmienia samego związku między natężeniem przepływu a prędkością tłoczyska. Z kolei moc wyjściowa siłownika, która jest produktem ciśnienia i wydajności, również nie jest bezpośrednio powiązana z prędkością tłoczyska, ponieważ moc może być zachowana przy różnych prędkościach w zależności od warunków pracy. Ostatecznie, natężenie przepływu czynnika roboczego jest zwarcie związane z prędkością tłoczyska, jednak to powierzchnia tłoka decyduje o tym, jak to natężenie wpływa na ruch tłoczyska. W wielu przypadkach, błędne wnioski prowadzą do nieoptymalnych wyborów w projektowaniu układów hydraulicznych, co może skutkować zmniejszoną efektywnością i zwiększonym zużyciem energii.

Pytanie 26

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 27

Jakiego rodzaju materiału należy użyć do produkcji narzędzi do mechanicznej obróbki skrawaniem, takich jak frezy?

A. Żeliwo szare

B. Mosiądz

C. Stal szybkotnącą

D. Brąz

Stal szybkotnąca, znana również jako stal HSS (high-speed steel), jest materiałem o wysokiej twardości i odporności na ścieranie, co czyni ją idealnym wyborem do produkcji narzędzi skrawających takich jak frezy. Jej zdolność do zachowania wysokiej wydajności przy dużych prędkościach obróbczych sprawia, że jest powszechnie stosowana w przemyśle metalowym. Przykładowo, narzędzia wykonane z stali szybkotnącej mogą pracować w temperaturach przekraczających 600°C, co znacznie zwiększa ich efektywność w mechanicznej obróbce metali. Ponadto, stal HSS posiada doskonałe właściwości cieplne, co umożliwia jej użycie w formach skrawających, które są narażone na intensywne warunki pracy. Dzięki tym właściwościom, stal szybkotnąca jest zgodna z normami ISO oraz innymi standardami jakości, co czyni ją najlepszym wyborem do produkcji narzędzi skrawających.

Pytanie 28

Jakiego typu silnik prądu stałego powinno się użyć w systemie napędowym dla bardzo ciężkiej przepustnicy?

A. Obcowzbudny

B. Bocznikowy

C. Szeregowy

D. Bezszczotkowy

Silnik prądu stałego szeregowy jest najlepszym wyborem do obsługi bardzo ciężkiej przepustnicy ze względu na swoje właściwości charakterystyczne. Jego konstrukcja powoduje, że w momencie rozruchu generuje on znaczny moment obrotowy, co jest kluczowe przy napędzie elementów wymagających dużej siły. W silniku szeregowym uzwojenie wzbudzenia jest połączone szeregowo z uzwojeniem twornika, co sprawia, że przy niskich prędkościach obrotowych, gdy przepustnica jest obciążona, prąd w obwodzie wzbudzenia jest wysoki, co prowadzi do zwiększenia pola magnetycznego i efektywnego momentu obrotowego. Przykłady zastosowania silników szeregowych to napędy w systemach transportowych, dźwigach oraz w aplikacjach, gdzie wymagana jest znaczna moc przy niskich prędkościach. Zgodnie z normami branżowymi, wykorzystanie silników szeregowych w takich zastosowaniach jest powszechnie akceptowane i polecane z uwagi na efektywność energetyczną oraz niezawodność działania.

Pytanie 29

Aby zredukować prędkość ruchu tłoczyska w pneumatycznym siłowniku dwustronnego działania, jakie urządzenie należy zastosować?

A. zawór dławiąco zwrotny

B. zawór szybkiego spustu

C. zawór podwójnego sygnału

D. przełącznik obiegu

Zawór dławiąco-zwrotny jest kluczowym elementem stosowanym w systemach pneumatycznych do regulacji prędkości ruchu tłoczyska siłownika dwustronnego działania. Działa na zasadzie ograniczenia przepływu powietrza, co pozwala na płynne i kontrolowane ruchy. Dzięki tej funkcji, procesy związane z załadunkiem, rozładunkiem oraz innymi operacjami mechanicznymi stają się bardziej precyzyjne i bezpieczne. W praktyce, zawory te są szeroko stosowane w automatyzacji przemysłowej, gdzie wymagania dotyczące powtarzalności i niezawodności są kluczowe. Na przykład, w maszynach pakujących, zawór dławiąco-zwrotny może spowolnić ruch tłoczyska, co zmniejsza ryzyko uszkodzenia produktów. Standardy, takie jak ISO 4414 dotyczące systemów pneumatycznych, zalecają stosowanie takich rozwiązań, aby zapewnić optymalne warunki pracy. Używanie odpowiednich zaworów przyczynia się również do zmniejszenia zużycia energii oraz wydłużenia żywotności systemów pneumatycznych.

Pytanie 30

Narzędzie pomiarowe, przedstawione na rysunku, służy do sprawdzania

A. skoku gwintów metrycznych.

B. płaskości powierzchni.

C. promieni zaokrągleń.

D. szerokości szczelin między powierzchniami.

Zrozumienie działania narzędzi pomiarowych jest kluczowe dla skutecznej kontroli jakości w procesach produkcyjnych. Wybór odpowiedniego narzędzia pomiarowego, takiego jak kaliber promieniowy, ma istotne znaczenie w kontekście precyzyjnego pomiaru promieni zaokrągleń. W przypadku odpowiedzi dotyczących skoku gwintów metrycznych, płaskości powierzchni oraz szerokości szczelin, należy zauważyć, że każde z tych zagadnień wymaga zastosowania odmiennych narzędzi i technik pomiarowych. Nieprawidłowe przypisanie narzędzia do tych miar może prowadzić do poważnych błędów w produkcie końcowym. W przypadku skoku gwintów metrycznych, do ich pomiaru stosuje się mikrometry lub suwmiarki z odpowiednimi końcówkami pomiarowymi, które są zaprojektowane do oceny liczby gwintów na jednostkę długości. Płaskość powierzchni można natomiast sprawdzić za pomocą poziomicy lub specjalnych przyrządów do pomiaru płaskości, które wykorzystują metodę porównawczą z płaską referencją. Z kolei szerokość szczelin między powierzchniami wymaga użycia narzędzi takich jak szczelinomierze, które mogą dokładnie określić odległości między współpracującymi elementami. W związku z tym, niewłaściwe przyporządkowanie narzędzi do konkretnych zastosowań może prowadzić do nieprawidłowych pomiarów, co w konsekwencji wpływa na jakość i bezpieczeństwo wytwarzanych produktów. Wiedza na temat odpowiednich narzędzi i ich zastosowania jest kluczowa dla profesjonalistów w dziedzinie inżynierii i produkcji.

Pytanie 31

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 32

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

Jaki przyrząd pomiarowy jest używany do wyznaczenia poziomu skrzynki montowanej jako osłona dla zamontowanego elektrozaworu?

A. Klepsydra

B. Mikrometr

C. Kątomierz

D. Poziomnica

Poziomnica jest narzędziem kontrolno-pomiarowym, które służy do określenia poziomu w różnych zastosowaniach budowlanych i montażowych. Jej działanie opiera się na małym pojemniku wypełnionym cieczą i zamontowanej w nim bąbelkowej poziomicy, która wskazuje, czy dany obiekt znajduje się w poziomie. Użycie poziomnicy jest kluczowe w przypadku montażu skrzynek na elektrozawory, ponieważ zapewnia, że elementy te będą stabilne i prawidłowo funkcjonujące, co ma bezpośredni wpływ na ich efektywność operacyjną. Przykładowo, w systemach hydraulicznych, niezrównoważone montaż skrzynki może prowadzić do awarii, a nawet uszkodzenia sprzętu. Dobre praktyki branżowe zazwyczaj zalecają korzystanie z poziomnicy przed finalnym zamocowaniem elementów, co pozwala na eliminację potencjalnych błędów i zapewnienie długotrwałej niezawodności systemu. Ponadto, poziomnice są często używane w budownictwie i instalacjach, gdzie precyzyjne ustawienie jest niezbędne, co czyni je narzędziem nieodzownym w każdej pracowni oraz na placu budowy.

Pytanie 34

Elementem zaworu, oznaczonym na rysunku znakiem X jest

A. elektromagnes z przyłączem.

B. czujnik położenia suwaka.

C. przyłącze wspomagania pneumatycznego.

D. przyłącze przetwornika ciśnienia.

Element oznaczony znakiem X na rysunku to elektromagnes z przyłączem, co jest kluczowe w kontekście działania zaworów elektromagnetycznych. Elektromagnesy są szeroko stosowane w automatyce przemysłowej do sterowania przepływem cieczy lub gazów. W przypadku pneumatyki, elektromagnes aktywuje ruch suwaka, co pozwala na otwieranie bądź zamykanie drogi przepływu powietrza. Tego typu rozwiązania są zgodne z normami ISO 4414, które określają zasady bezpieczeństwa i niezawodności w systemach pneumatycznych. W praktyce, odpowiednio dobrany elektromagnes może znacząco zwiększyć efektywność układów automatyki, a jego zastosowanie w zaworach umożliwia precyzyjne zarządzanie przepływem medium w różnych procesach technologicznych, co jest kluczowe w nowoczesnych liniach produkcyjnych i systemach automatyzacji. Dobrą praktyką w projektowaniu systemów automatyki jest również zapewnienie odpowiednich zabezpieczeń, aby zapobiec nieautoryzowanemu uruchamianiu zaworów, co może prowadzić do poważnych awarii.

Pytanie 35

Aby zweryfikować ciągłość połączeń elektrycznych pomiędzy różnymi elementami systemu, należy skorzystać z

A. woltomierza

B. omomierza

C. amperomierza

D. wskaźnika napięcia

Omomierz jest urządzeniem służącym do pomiaru oporu elektrycznego, co czyni go idealnym narzędziem do sprawdzania ciągłości połączeń elektrycznych. W kontekście instalacji elektrycznych, ciągłość połączeń jest kluczowa dla zapewnienia bezpieczeństwa i niezawodności systemu. Użycie omomierza pozwala na szybkie zidentyfikowanie przerw w obwodzie oraz nieprawidłowych połączeń, co może być kluczowe w przypadku awarii. Przykładem praktycznego zastosowania omomierza jest testowanie przewodów przed ich podłączeniem do zasilania - w ten sposób można upewnić się, że nie ma przerw, które mogłyby prowadzić do ryzyka porażenia prądem lub uszkodzenia sprzętu. Dobre praktyki branżowe zalecają regularne sprawdzanie ciągłości połączeń w instalacjach elektrycznych, zwłaszcza w warunkach, gdzie mogą występować zmienne obciążenia lub wysokie napięcia. Ponadto, zgodnie z normami IEC 60364, przeglądy instalacji elektrycznych powinny obejmować pomiar oporu izolacji oraz ciągłości, co podkreśla znaczenie omomierza w codziennej pracy elektryków.

Pytanie 36

Jak należy skojarzyć w napędzie urządzenia mechatronicznego uzwojenie stojana silnika o przedstawionej tabliczce zaciskowej, obciążonego znamionowo i jak podłączyć do sieci 400 V 3/N/PE ~ 50 Hz, aby jego wał obracał się w lewo?

A. W trójkąt i podłączyć U – L1, V – L3, W – L2

B. W gwiazdę i podłączyć U – L1, V – L3, W – L2

C. W gwiazdę i podłączyć U – L1, V – L2, W – L3

D. W trójkąt i podłączyć U – L1, V – L2, W – L3

Podłączenie silnika w gwiazdę (Y) nie jest odpowiednie, gdyż zmienia to charakterystykę pracy silnika i może nie zapewnić jego prawidłowego działania przy zamierzonym kierunku obrotów. W sytuacji, gdy podłączamy silnik w tę konfigurację, uzwojenia są połączone w taki sposób, że zmniejsza się napięcie na każdym z uzwojeń, co prowadzi do mniejszego momentu obrotowego. To z kolei skutkuje utrudnieniem osiągnięcia wymaganego kierunku rotacji. Typowym błędem jest nieprzemyślane podejście do koncepcji połączeń elektrycznych, gdzie operatorzy zakładają, że mogą dowolnie zmieniać konfigurację bez uwzględnienia więzi między napięciem a momentem obrotowym. W przypadku podłączenia, które sugeruje, aby L1, L2 i L3 były podłączone w różnych kombinacjach, często nie uwzględnia się, że zmiana jednolitego kierunku przepływu prądu jest kluczowa dla ustalenia kierunku obrotów, co w kontekście silników elektrycznych o budowie asynchronicznej jest fundamentalne. Przykłady nieprawidłowych połączeń mogą prowadzić do przegrzewania się silnika, co w konsekwencji może prowadzić do uszkodzeń i wyłączeń awaryjnych, co jest kosztowne dla przemysłu. Z tego powodu znajomość poprawnych metod podłączenia oraz ich wpływu na działanie silnika jest niezbędna w pracy na stanowiskach związanych z automatyką i elektrotechniką.

Pytanie 37

W układzie przedstawionym na schemacie zaobserwowano nierównomierną prędkość wysuwania się tłoczyska siłownika 1A1. Według którego schematu należy zamontować zaznaczony linią kreskową fragment układu, aby tłoczysko siłownika wysuwało się powoli i równomiernie?

A. A.

B. B.

C. C.

D. D.

Odpowiedź B jest poprawna, ponieważ zastosowanie zaworu zwrotnego oraz zaworu dławiącego w odpowiednim układzie hydraulicznym zapewnia kontrolę nad przepływem oleju hydraulicznego. Zawór dławiący pełni kluczową rolę w regulacji prędkości wysuwania tłoczyska, co jest istotne w aplikacjach wymagających precyzyjnego ruchu. Umożliwia on redukcję ciśnienia, co z kolei wpływa na spowolnienie prędkości wysuwania. Z kolei zawór zwrotny zapobiega cofaniu się oleju, co może powodować nagłe zmiany prędkości. W praktyce, układy hydrauliczne z zastosowaniem zaworów regulacyjnych są powszechnie stosowane w różnych branżach, takich jak przemysł budowlany, produkcja maszyn czy systemy automatyki. Stosowanie tych elementów zgodnie z zasadami inżynierii hydraulicznej zwiększa efektywność i bezpieczeństwo operacji, dlatego inżynierowie powinni dążyć do ich implementacji w projektach. Dobre praktyki branżowe wskazują na konieczność analizy układów hydraulicznych pod kątem ich dynamiki, co jest kluczowe dla optymalizacji procesu wysuwania tłoczysk.

Pytanie 38

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 39

Którą śrubę należy wkręcać przy pomocy przedstawionej końcówki?

A. A.

B. B.

C. C.

D. D.

Poprawna odpowiedź to C, ponieważ śruba oznaczona literą C jest przystosowana do użycia z końcówką typu Phillips (PH), która charakteryzuje się krzyżowym nacięciem. Takie nacięcie zapewnia lepszą przyczepność końcówki do śruby, co minimalizuje ryzyko poślizgu i uszkodzenia nacięcia. Końcówki Phillips są szeroko stosowane w różnych gałęziach przemysłu, od budownictwa po elektronikę, ze względu na ich uniwersalność i efektywność. W praktyce, użycie odpowiedniej końcówki do śruby ma kluczowe znaczenie dla zapewnienia jakości montażu oraz bezpieczeństwa konstrukcji. W przypadku śrub z nacięciem krzyżowym, takich jak te oznaczone literami A i B, występuje różnica w kształcie główki, co oznacza, że nie będą one pasować do końcówki Phillips. Natomiast śruba D, z sześciokątnym nacięciem, wymaga innej końcówki, takiej jak klucz sześciokątny. Zastosowanie odpowiednich narzędzi jest zgodne z dobrymi praktykami, które zwiększają efektywność i bezpieczeństwo pracy.

Pytanie 40

Zadaniem czujnika kontaktronowego zamontowanego na siłowniku jest sygnalizacja

A. położenia tłoka siłownika.

B. miejsca nieszczelności siłownika.

C. przekroczenia wartości temperatury cylindra.

D. przekroczenia wartości ciśnienia roboczego.

Czujnik kontaktronowy zamontowany na siłowniku pełni kluczową rolę w sygnalizacji położenia tłoka, co jest istotne w wielu aplikacjach automatyzacji i mechaniki. Działa na zasadzie reakcji na pole magnetyczne, które generowane jest przez magnes umieszczony na tłoku. Gdy tłok przesuwa się wzdłuż cylindra, magnes zbliża się do kontaktronu, co powoduje zamknięcie lub otwarcie obwodu elektrycznego, sygnalizując tym samym aktualne położenie tłoka. Dzięki zastosowaniu czujników kontaktronowych, operatorzy maszyn mogą zdalnie monitorować położenie tłoka, co zwiększa bezpieczeństwo i efektywność procesów przemysłowych. Przykładem praktycznego zastosowania są systemy automatyki przemysłowej, gdzie precyzyjne pozycjonowanie tłoków jest kluczowe dla synchronizacji ruchu różnych elementów maszyn. Standardy branżowe, takie jak ISO 13849 dotyczące bezpieczeństwa maszyny, podkreślają znaczenie monitorowania położenia elementów roboczych w kontekście bezpieczeństwa operacji, co czyni czujniki kontaktronowe niezbędnym elementem nowoczesnych systemów automatyki.
