Szczegółowe wyniki:

Pytanie 1

Który z kątów parametrów diagnostycznych ustawienia kół przednich oceniany i regulowany jest jako ostatni?

A. Wyprzedzenie osi zwrotnicy

B. Kąt pochylenia koła

C. Kąt pochylenia osi zwrotnicy

D. Zbieżność połówkowa

Pochylenie koła, pochylenie osi zwrotnicy oraz wyprzedzenie osi zwrotnicy to parametry, które również mają duże znaczenie w diagnostyce ustawienia kół, jednak ich regulacja nie powinna następować jako ostatnia. Pochylenie koła odnosi się do kąta, pod jakim koło jest ustawione względem pionu, co wpływa na stabilność jazdy oraz zużycie opon. Regulacja tego parametru przed zbieżnością połówkową może prowadzić do niewłaściwego kontaktu opon z nawierzchnią. Pochylenie osi zwrotnicy i wyprzedzenie to kolejne wartości kluczowe, które determinują zachowanie pojazdu w trakcie jazdy. Niewłaściwe ustawienie jakiegokolwiek z tych parametrów przed zbieżnością połówkową może prowadzić do pojawienia się problemów z prowadzeniem, a także do zwiększonego zużycia opon. Często błędna kolejność regulacji wynika z niepełnego zrozumienia wpływu poszczególnych parametrów na całościowe działanie układu kierowniczego. Ważne jest, aby w procesie ustawienia kół kierować się ustalonymi normami i praktykami, aby zapewnić bezpieczeństwo i komfort jazdy.

Pytanie 2

Moc żarówki kierunkowskazu wynosi P = 21 W przy zasilaniu z akumulatora o napięciu U=12 V. Rezystancja włókna żarówki ma wartość około

A. 7,0 Ω

B. 9,5 Ω

C. 1,8 Ω

D. 0,6 Ω

Często przy tego typu zadaniach pojawia się pokusa, żeby nieco zgadywać lub pójść na skróty, jednak w obliczeniach dotyczących rezystancji liczy się precyzja i znajomość wzorów. Najniższe wskazane odpowiedzi, takie jak 0,6 Ω czy 1,8 Ω, są nierealistyczne, bo oznaczałyby przepływ bardzo dużego prądu przez żarówkę – a to w instalacjach samochodowych byłoby niebezpieczne, groziłoby na przykład przegrzaniem przewodów czy szybkim zużyciem akumulatora. Z mojego doświadczenia wynika, że sporo osób myli tu wzory, czasami zamiast P=U²/R stosują P=U*I, ale nie potrafią potem poprawnie wyliczyć wartości rezystancji. Często też zapomina się o właściwych jednostkach – w praktyce rezystancja powinna mieścić się w kilku omach, a nie ułamkach oma w przypadku standardowej żarówki samochodowej. Druga skrajność to wybór wartości zbyt dużych, jak 9,5 Ω – wtedy prąd płynący przez żarówkę byłby znacznie mniejszy od wymaganego, a żarówka świeciłaby dużo słabiej, co jest niezgodne z wymaganiami norm motoryzacyjnych (np. ECE R6). W praktyce zawsze warto przeliczyć to krok po kroku: najpierw wyznaczamy prąd I = P/U, potem korzystamy ze wzoru R = U/I lub od razu R = U²/P. Takie systematyczne podejście pozwala uniknąć typowych pomyłek i jest cenione w branży, gdzie liczy się niezawodność i bezpieczeństwo pracy urządzeń elektrycznych. Odpowiedzi zbyt niskie czy zbyt wysokie wynikają często z braku praktyki w liczeniu lub nieznajomości typowych parametrów stosowanych żarówek kierunkowskazów – warto się z nimi oswoić, bo potem takie przykłady pojawiają się również podczas pracy w serwisie czy na egzaminach zawodowych.

Pytanie 3

W przypadku zauważenia wycieku oleju z prawego przedniego amortyzatora w pojeździe, który przejechał 60 tysięcy kilometrów, co się zaleca?

A. wymiana jedynie uszkodzonego amortyzatora

B. wyczyszczenie i ponowne zamontowanie amortyzatora

C. wymiana obu przednich amortyzatorów na nowe

D. regeneracja oraz ponowne zamontowanie amortyzatora

Wymiana obu przednich amortyzatorów jest uzasadniona, ponieważ amortyzatory pracują w parze i ich efektywność jest skorelowana. Z czasem użytkowania, nawet jeśli jeden z amortyzatorów wykazuje objawy uszkodzenia, drugi może być bliski swojej granicy użytkowania. Wymiana tylko uszkodzonego amortyzatora może prowadzić do nierównomiernego zachowania pojazdu oraz pogorszenia bezpieczeństwa jazdy. Przykładem zastosowania tej zasady jest standard motoryzacyjny, który zaleca wymianę pary amortyzatorów, by zapewnić stabilność i odpowiednie właściwości jezdne, a także zrównoważone zużycie ogumienia. Dodatkowo, nowoczesne technologie pomiarowe, takie jak testy dynamiki pojazdu, potwierdzają, że różnice w sprawności amortyzatorów mogą wpływać na komfort oraz bezpieczeństwo jazdy, dlatego zaleca się wymianę obu elementów jednocześnie.

Pytanie 4

Na rysunku przedstawiono

A. pompę układu smarowania.

B. silnik Wankla.

C. sprężarkę doładowania.

D. przepływomierz powietrza.

To jest klasyczny przykład sprężarki doładowania, czyli tzw. kompresora mechanicznego – bardzo często spotykanego szczególnie w silnikach sportowych lub tych, gdzie trzeba podnieść moc bez zwiększania pojemności. Na rysunku widać charakterystyczny układ wirników o kształcie śrubowym lub zębatkowym, które obracając się względem siebie, zasysają powietrze z jednej strony i tłoczą je pod ciśnieniem z drugiej. W praktyce taki kompresor poprawia napełnianie cylindrów świeżym powietrzem, co bezpośrednio przekłada się na lepsze osiągi silnika i bardziej dynamiczną jazdę. Najczęściej stosowany w samochodach wyczynowych, ale także w niektórych ciężarówkach czy nawet motocyklach. Z mojego doświadczenia, w serwisie trzeba zwrócić uwagę na stan oleju w łożyskach takiej sprężarki, bo jej awaria potrafi zrobić spore zamieszanie z zasilaniem silnika. Ważne, by pamiętać, że sprężarka mechaniczna różni się od turbosprężarki – tu napędzana jest bezpośrednio przez silnik, a nie przez spaliny. W branży motoryzacyjnej stosowanie sprężarek doładowania jest uznawane za jedną z lepszych metod podnoszenia wydajności jednostki napędowej bez konieczności jej powiększania, co zgodne jest z trendami downsizingu i ekologicznymi wymaganiami. W skrócie: prosty patent na więcej mocy, a jednocześnie rozwiązanie bardzo sprawdzone i trwałe, jeśli jest odpowiednio serwisowane.

Pytanie 5

W nowoczesnych pojazdach zakres działań związanych z obsługą układu zapłonowego w silnikach ZI nie obejmuje

A. pomiaru napięcia ładowania akumulatora na biegu jałowym

B. okresowej wymiany przewodów zapłonowych (zwykle co 30000 km - 60000 km)

C. okresowej wymiany świec zapłonowych (zwykle co 30000 km – 45000 km)

D. sprawdzania lub regulacji kąta wyprzedzenia zapłonu

W kontekście układu zapłonowego silników ZI, ważne jest, aby zrozumieć rolę niektórych komponentów oraz procedur serwisowych, które są kluczowe dla prawidłowego funkcjonowania tego układu. Regularna wymiana świec zapłonowych oraz przewodów zapłonowych jest niezbędna, ponieważ te elementy odpowiadają za inicjację procesu spalania. Ich zużycie może prowadzić do problemów z uruchamianiem silnika oraz niestabilnej pracy. Kąt wyprzedzenia zapłonu jest również ważnym aspektem, który może wpływać na osiągi silnika i efektywność spalania. Nieprawidłowa regulacja może prowadzić do zwiększonego zużycia paliwa, a także emisji spalin. Typowym błędem myślowym jest mylenie funkcji akumulatora z funkcjami układu zapłonowego. Akumulator, choć kluczowy dla rozruchu silnika i zasilania systemów elektronicznych, nie jest częścią samego procesu zapłonu. Dlatego pomiar napięcia ładowania akumulatora, choć ważny w kontekście ogólnej diagnostyki elektrycznej pojazdu, nie ma bezpośredniego wpływu na obsługę układu zapłonowego. Pojmowanie tych różnic jest kluczowe dla skutecznej diagnostyki i obsługi nowoczesnych systemów motoryzacyjnych.

Pytanie 6

Po podaniu na wejście układu elektronicznego widocznego na rysunku sygnału sterującego o wartości 3 V względem masy układu, woltomierz wskazuje wartość napięcia 11,95 V. Oznacza to, że

A. układ działa prawidłowo.

B. przez cewkę przepływa prąd sterowania.

C. układ jest uszkodzony.

D. dioda D1 jest zwarta.

Odpowiedź, że układ jest uszkodzony, jest jak najbardziej trafna. Jeśli na wejście podajesz sygnał sterujący o wartości 3 V, to z punktu widzenia klasycznego układu przekaźnikowego opartego na tranzystorach sytuacja powinna wyglądać zupełnie inaczej. Gdy obwód działa prawidłowo, tranzystor T2 po przewodzeniu powinien powodować spadek napięcia na przekaźniku oraz – co ważniejsze – na zaciskach woltomierza powinno być znacznie mniejsze napięcie, bo część napięcia zasilania spada właśnie na przekaźniku i tranzystorze. Jeśli woltomierz pokazuje niemal pełne napięcie zasilania, to znaczy, że prąd nie płynie przez uzwojenie K1, czyli przekaźnik nie działa. W praktyce bardzo często spotyka się tę sytuację przy uszkodzeniu jednego z elementów (np. przerwana cewka przekaźnika, uszkodzony tranzystor T2 – zwłaszcza jeśli nie przewodzi, albo zimny lut). To typowe zjawisko obserwowane podczas diagnostyki takich układów – jeśli napięcie na przekaźniku jest praktycznie równe napięciu zasilania, to układ nie wykonuje swojej funkcji i trzeba szukać usterki. Często na warsztatach używa się tej metody jako jednej z podstawowych podczas szybkiej weryfikacji poprawności działania przekaźników i sterowania tranzystorowego.

Pytanie 7

Po włączeniu świateł mijania żadna z żarówek H1 nie świeci. Stwierdzono, że przekaźnik świateł mijania nie jest załączony, a próbnikiem napięcia potwierdzono prawidłowy sygnał sterowania oraz brak napięcia na konektorach podłączenia żarówek. Opis wskazuje na uszkodzenie

A. obu żarówek.

B. przekaźnika.

C. przewodów zasilających żarówki H1.

D. włącznika świateł mijania.

Sytuacja opisana w pytaniu często prowadzi do mylnego przypuszczenia, że problemem są same żarówki albo włącznik świateł mijania, jednak takie rozumowanie nie bierze pod uwagę pełnego przebiegu napięcia i sterowania w układzie. Jeśli obie żarówki H1 przestają świecić jednocześnie, to statystycznie jest to bardzo mało prawdopodobne, by obie spaliły się dokładnie w tym samym momencie. Zresztą, nawet przy uszkodzonych żarówkach, napięcie powinno pojawić się na ich konektorach – a tu, jak potwierdzono próbnikiem, napięcia nie ma. Równie często popełnianym błędem jest skupianie się na włączniku świateł mijania. Skoro na przekaźniku pojawia się prawidłowy sygnał sterujący, oznacza to, że włącznik działa prawidłowo i przekazuje sygnał do dalszych elementów układu. Gdyby włącznik był uszkodzony, nie byłoby sygnału sterującego na przekaźniku, a tu taki sygnał został potwierdzony. Spotyka się też tezę o uszkodzeniu przewodów zasilających żarówki, jednak w rzeczywistości awaria przewodów po stronie wyjściowej od przekaźnika skutkowałaby brakiem napięcia na jednym, maksymalnie dwóch konektorach, ale nie na całym układzie. Do tego przewody rzadko ulegają uszkodzeniu jednocześnie na obu lampach bez wcześniejszych śladów zwarcia, przepaleń czy mechanicznych uszkodzeń. Branżowe standardy diagnostyczne (np. wg ESi[tronic], Autodata) każą zawsze zaczynać diagnostykę od przekaźników i bezpieczników, bo to te elementy są najczęstszymi winowajcami takich objawów. Moim zdaniem kluczowe jest zrozumienie, jak działa cały tor zasilania świateł: od włącznika, przez przekaźnik, aż po żarówki. Dopiero mając kompletny obraz, można wyciągnąć trafne wnioski o przyczynie awarii. Praktyka pokazuje, że ignorowanie takich drobiazgów potrafi znacząco wydłużyć czas naprawy i prowadzić do zbędnych kosztów.

Pytanie 8

Po przekręceniu kluczyka w stacyjce rozrusznik nie działa. Prawdopodobną przyczyną jest uszkodzenie

A. sprzęgła jednokierunkowego.

B. zębnika rozrusznika.

C. wyłącznika elektromagnetycznego.

D. wieńca zębatego koła zamachowego.

W przypadku gdy rozrusznik nie daje żadnego znaku życia po przekręceniu kluczyka, wiele osób od razu myśli o mechanicznych uszkodzeniach takich jak zębnik rozrusznika, sprzęgło jednokierunkowe czy wieniec zębaty koła zamachowego. Jednakże te elementy, choć ważne, rzadko kiedy są odpowiedzialne za całkowity brak reakcji rozrusznika. Uszkodzenie zębnika czy wieńca zębatego zwykle skutkuje słyszalnym zgrzytem, stukiem, bądź sytuacją, gdzie rozrusznik „kręci w miejscu” lub nie jest w stanie obrócić silnika, ale sam rozrusznik próbuje pracować. Sprzęgło jednokierunkowe odpowiada za przeniesienie napędu tylko w jedną stronę — jego awaria sprawia, że rozrusznik obraca się, ale nie napędza koła zamachowego. Tutaj jednak nie chodzi o to, że rozrusznik nie startuje, lecz nie przekazuje momentu obrotowego. Typowym błędem jest również łączenie problemów z wieńcem zębatym z brakiem reakcji rozrusznika – uszkodzony wieniec powoduje raczej nieprawidłowe zazębienie, hałasy czy przeskakiwanie, ale nie kompletną ciszę po przekręceniu kluczyka. Z mojego doświadczenia wynika, że największym mylnym tropem jest koncentrowanie się na tych mechanicznych elementach, zamiast zacząć od prostszych, elektrycznych przyczyn. W branży motoryzacyjnej przyjęło się, że najpierw należy sprawdzić zasilanie oraz układ sterowania – bo to tu najczęściej leży problem. Uszkodzenie wyłącznika elektromagnetycznego skutkuje całkowitym brakiem napięcia na rozruszniku, przez co nie uruchamia się on w ogóle. Dlatego tak ważne jest, by w diagnostyce kierować się praktycznymi doświadczeniami i wiedzieć, jakie objawy odpowiadają konkretnym awariom. Warto pamiętać o tej kolejności, bo inaczej można utknąć w naprawach na dłużej niż trzeba.

Pytanie 9

Wskaźnik EUSAMA dla amortyzatorów przedniej osi wynosi:
- lewy amortyzator 46%
- prawy amortyzator 75%

Jakie ustalenia powinien podjąć mechanik i jaką decyzję powinien podjąć?

A. Oba amortyzatory w dobrym stanie, zostawić

B. Niesprawny lewy amortyzator, do wymiany lewy amortyzator

C. Niesprawny lewy amortyzator, do wymiany oba amortyzatory

D. Oba amortyzatory uszkodzone, do wymiany oba

Analizując sytuację, wiele osób może błędnie założyć, że tylko amortyzator lewy wykazuje nieprawidłowości. Odpowiedzi sugerujące, że oba amortyzatory są sprawne lub że wystarczy wymienić tylko jeden z nich, ignorują kluczowy aspekt działania systemu zawieszenia. Amortyzatory współdziałają ze sobą, a różne wskaźniki efektywności mogą sugerować, że jeden z nich jest w lepszym stanie, jednak w praktyce, skuteczność całego systemu zależy od ich jednoczesnego działania. Przykładowo, niewłaściwa decyzja o pozostawieniu amortyzatora prawego może skutkować jego szybszym zużyciem w wyniku nadmiernego obciążenia. Dodatkowo, niektóre osoby mogą uważać, że wymiana tylko jednego amortyzatora jest wystarczająca, co jest sprzeczne z zasadami zachowania równowagi w zawieszeniu. Decyzja o wymianie jednego elementu powinna być zawsze poparta analizą całego systemu, co jest zgodne z praktykami branżowymi, które sugerują, że wymiana par amortyzatorów jest najlepszą strategią dla zapewnienia odpowiedniego komfortu jazdy i maksymalnego bezpieczeństwa.

Pytanie 10

Jaką jednostką mierzy się indukcyjność cewki?

A. faradach [F]

B. omach [Ω]

C. henrach [H]

D. weberach [Wb]

Indukcyjność własna cewki wyraża się w henrach [H], co oznacza, że jest to jednostka miary stosowana w kontekście elektryczności i magnetyzmu. Indukcyjność jest miarą zdolności cewki do magazynowania energii w polu magnetycznym wytwarzanym przez przepływający przez nią prąd. W praktyce, cewki o wysokiej indukcyjności są powszechnie używane w układach elektronicznych, takich jak filtry, transformatory oraz układy rezonansowe. Na przykład, w zastosowaniach audio, właściwy dobór indukcyjności może wpływać na jakość dźwięku, a w systemach zasilania, na stabilność napięcia. Zgodnie z normami IEC 60076 dotyczącymi transformatorów, odpowiednia indukcyjność jest kluczowa dla efektywności przekazywania energii. Dlatego zrozumienie indukcyjności i jej jednostki miary jest fundamentalne dla inżynierów zajmujących się elektroniką i elektrycznością.

Pytanie 11

Przed przystąpieniem do wymiany alternatora należy w pierwszej kolejności

A. rozgrzać silnik.

B. przekręcić kluczyk w stacyjce.

C. zablokować koła.

D. odłączyć akumulator.

Wymiana alternatora to zadanie, które wymaga nie tylko znajomości mechaniki, ale też zasad pracy z instalacją elektryczną. Często pojawiają się błędne przekonania dotyczące kolejności czynności. Rozgrzewanie silnika przed rozpoczęciem takiej pracy nie ma żadnego uzasadnienia – alternator nie jest elementem podlegającym czynnościom serwisowym przy gorącym silniku, a wręcz przeciwnie, temperatura może zwiększyć ryzyko poparzenia lub uszkodzenia części. Zablokowanie kół jest ważne przy pracach pod samochodem lub przy czynnościach, które wymagają podniesienia pojazdu – ale przy wymianie alternatora rzadko jest to konieczne, chyba że dostęp jest wyjątkowo utrudniony i wymaga wejścia pod pojazd, co jednak nie jest standardem. Przekręcenie kluczyka w stacyjce to pułapka myślowa – wyłączenie zapłonu nie odcina zasilania całkowicie i nie zabezpiecza przed zwarciami lub przepięciami. Prąd nadal może płynąć przez przewody, a przypadkowe dotknięcie narzędziem może spowodować iskrzenie, uszkodzenie instalacji lub nawet samozapłon. W praktyce, wiele osób myli te czynności, nie doceniając zagrożeń związanych z prądem stałym w aucie. Podstawowe zasady BHP i wytyczne producentów zawsze wskazują odłączenie akumulatora jako pierwszy krok. Zapominając o tym, można narazić się na kosztowne naprawy i niepotrzebne ryzyko. Dlatego tak ważne jest, aby przed pracą z alternatorem – czy w zasadzie przy każdej interwencji w elektrykę samochodową – najpierw odłączyć akumulator, a dopiero potem przechodzić do dalszych czynności serwisowych.

Pytanie 12

Na schemacie układu sterowania elementy oznaczone cyfrą 1 to

A. świece zapłonowe.

B. czujniki spalania stukowego.

C. cewki wysokiego napięcia.

D. wtryskiwacze paliwa.

Schematy układów sterowania silnikiem bywają naprawdę mylące, zwłaszcza gdy próbujemy przypisać konkretne symbole do znanych nam podzespołów. Przyglądając się elementom oznaczonym cyfrą 1, można błędnie założyć, że są to świece zapłonowe, cewki wysokiego napięcia czy czujniki spalania stukowego. Praktyka pokazuje, że świece zapłonowe mają zupełnie inny symbol - często przypominający świecę z elektrodą, czasem z charakterystycznym oznaczeniem iskry, i są umiejscowione bezpośrednio przy głowicy silnika na schematach. Cewki wysokiego napięcia zwykle są rysowane jako cewki indukcyjne z wyraźnym zaznaczeniem uzwojeń, a dodatkowo nie są montowane w takiej konfiguracji, jak przedstawiono tutaj – one raczej zasilają świece, a nie są w szeregu z wtryskiwaczami. Czujniki spalania stukowego natomiast to elementy, które mają na schematach często wyprowadzenia do masy i są podłączone wprost do sterownika, ale nie występują w konfiguracji równoległej dla każdego cylindra. Moim zdaniem najczęstszy błąd to utożsamianie wtryskiwaczy z cewkami lub świecami, bo wszystkie te elementy montuje się w głowicy i podłącza do sterownika, ale pełnią zupełnie inne funkcje. Wtryskiwacze odpowiadają za precyzyjne dozowanie paliwa, podczas gdy świece są odpowiedzialne za zapłon mieszanki, a cewki jedynie generują wysokie napięcie do tych świec. Czujniki spalania stukowego z kolei służą jedynie do detekcji niepożądanych zjawisk akustycznych w silniku, nie mają więc wpływu na bezpośrednie dawkowanie paliwa czy zapłon. Warto podchodzić do schematów z dużą uwagą i szukać charakterystycznych cech każdego z elementów – to bardzo ułatwia pracę zarówno podczas nauki, jak i w praktyce warsztatowej.

Pytanie 13

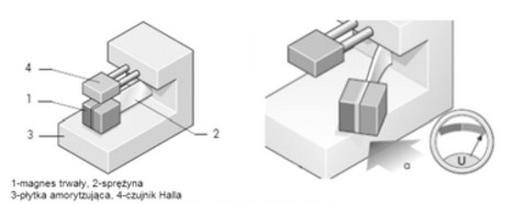

Na rysunku przedstawiono czujnik

A. położenia kierownicy.

B. spalania stukowego.

C. przeciążeniowego podnoszenia szyb.

D. przyspieszeń poprzecznych.

Poprawna odpowiedź to czujnik przyspieszeń poprzecznych, co jest potwierdzone konstrukcją przedstawioną na rysunku. Czujnik ten wykorzystuje efekt Halla, który jest kluczowy w detekcji zmian pola magnetycznego, co jest efektem działania przyspieszenia poprzecznego. W praktyce czujniki te są powszechnie stosowane w motoryzacji, na przykład w systemach zabezpieczeń, takich jak poduszki powietrzne, które reagują na gwałtowne zmiany prędkości pojazdu. Działają na zasadzie pomiaru przyspieszeń, co umożliwia ich aktywację w przypadku kolizji, co jest zgodne z normami bezpieczeństwa, takimi jak ECE R94. Dodatkowo, w zastosowaniach inżynieryjnych, czujniki te są kluczowe w systemach monitorowania stanu technicznego maszyn, gdzie wykrywają zmiany w ruchu, co pozwala na wczesne wykrywanie usterek.

Pytanie 14

Jakie urządzenie jest używane do pomiaru wartości skutecznej napięcia sygnału AC?

A. diaskop.

B. oscyloskop.

C. omomierz.

D. multimetr.

Oscyloskop to urządzenie służące do wizualizacji kształtu sygnału elektrycznego w czasie. Choć oscyloskopy są niezwykle przydatne w analizie sygnałów, nie mierzą one bezpośrednio wartości skutecznej napięcia. Zamiast tego, prezentują one przebieg napięcia w postaci wykresu, co może pomóc w identyfikacji problemów, takich jak zniekształcenia sygnału, ale nie dostarczają jednoznacznej wartości RMS. Omomierz jest narzędziem przeznaczonym do pomiaru oporu elektrycznego, a więc również nie ma zastosowania w zakresie pomiaru napięcia, co czyni go nieodpowiednim dla tego konkretnego zadania. Diaskop, z kolei, to narzędzie stosowane głównie w diagnostyce urządzeń elektronicznych, ale nie jest odpowiednie do pomiaru napięcia AC. Podczas rozważania narzędzi pomiarowych, ważne jest zrozumienie ich przeznaczenia i właściwego zastosowania. Często mylone podejścia do wyboru narzędzi pomiarowych mogą prowadzić do błędnych wyników i niewłaściwych decyzji w diagnostyce i analizie systemów elektrycznych. Praktyka pomiarowa powinna opierać się na dobrych praktykach, które nakładają na użytkowników konieczność wyboru odpowiednich narzędzi w zależności od specyfiki pomiaru.

Pytanie 15

Element pojazdu służący do redukcji drgań poprzecznych, to

A. wahacz

B. stabilizator

C. amortyzator

D. resor

Stabilizator, znany również jako stabilizator przechyłów, pełni kluczową rolę w układzie zawieszenia pojazdu, minimalizując drgania poprzeczne i poprawiając stabilność podczas jazdy. Jego głównym zadaniem jest redukcja przechyłów nadwozia podczas pokonywania zakrętów, co zwiększa komfort jazdy oraz bezpieczeństwo. Stabilizatory są często stosowane w nowoczesnych samochodach, aby zapewnić lepszą kontrolę nad pojazdem, szczególnie w trudnych warunkach drogowych. Przykładowo, w samochodach osobowych stabilizatory są montowane na przedniej i tylnej osi, co umożliwia optymalne rozłożenie sił działających na pojazd. W standardach motoryzacyjnych, takich jak ISO 26262, podkreśla się znaczenie stabilizatorów dla bezpieczeństwa czynnego pojazdu, co czyni je niezbędnym elementem nowoczesnych systemów zawieszenia.

Pytanie 16

Czujnik przedstawiony na rysunku służy do badania

A. ilości powietrza dolotowego.

B. zawartości tlenków azotu w spalinach.

C. zawartości tlenu w spalinach.

D. ciśnienia oleju w silniku.

To jest właśnie sonda lambda, wykorzystywana do pomiaru zawartości tlenu w spalinach silnika spalinowego. Czujnik ten jest montowany w układzie wydechowym i jego zadaniem jest monitorowanie stosunku powietrza do paliwa w mieszance spalanej przez silnik. Dzięki takiemu pomiarowi, sterownik silnika może na bieżąco korygować skład mieszanki, aby silnik pracował jak najbardziej efektywnie i jednocześnie spełniał normy emisji spalin. Moim zdaniem, to jedno z kluczowych rozwiązań dla współczesnych silników, bo bez dokładnego pomiaru tlenu trudno byłoby utrzymać niski poziom emisji, zwłaszcza tlenków azotu czy węglowodorów. Sonda lambda to standard w praktycznie każdym nowoczesnym aucie - warto wiedzieć, że często występuje ich nawet kilka: przed i za katalizatorem. Dobrze zamontowany i sprawny czujnik gwarantuje nie tylko ekologię, ale też mniejsze spalanie i lepszą dynamikę auta. Z doświadczenia wiem, że jeśli „check engine” świeci się przez uszkodzoną sondę, auto od razu zaczyna palić więcej i gorzej się zbiera. Niby drobiazg, a potrafi mocno wpłynąć na komfort i ekonomię jazdy.

Pytanie 17

W układzie klimatyzacji pojawia się problem z niewystarczającym chłodzeniem. Diagnostykę należy zacząć od sprawdzenia

A. poślizgu paska klinowego

B. czujnika temperatury parownika

C. przełącznika programatora nagrzewania

D. układu sterowania dmuchawą

Układ sterowania dmuchawą to naprawdę ważna część całego systemu klimatyzacji w samochodzie. To on dba o to, żeby powietrze w kabinie było odpowiednio regulowane, co przekłada się na to, jak dobrze działa chłodzenie. Jeśli klimatyzacja nie chłodzi tak, jak powinna, może to być przez problemy z dmuchawą, która nie dostarcza wystarczającej ilości zimnego powietrza. Czasem zdarza się, że wentylator jest zablokowany albo uszkodzony, przez co wnętrze samochodu nie jest odpowiednio schładzane. W takiej sytuacji najpierw warto sprawdzić ustawienia dmuchawy i to, jak działa. Nie można też zapominać o filtrach powietrza – jeśli są brudne, mogą ograniczać przepływ i wpływać na wydajność klimatyzacji. Dobrze jest od czasu do czasu skontrolować wszystkie elementy dmuchawy, zanim przejdziemy do bardziej skomplikowanych napraw.

Pytanie 18

Które części i materiały eksploatacyjne są niezbędne do wykonania usługi naprawy po wykonanym przeglądzie instalacji elektrycznej samochodu z silnikiem R3 1.0 12V 68 KM?

L.p.	Przegląd instalacji elektrycznej	Wynik przeglądu
1	Stan akumulatora	W
2	Poduszki powietrzne	D
3	Włączniki, wskaźniki, wyświetlacze	D
4	Reflektory	Lewy – R; Prawy - R
5	Ustawienie reflektorów	D
6	Wycieraczki	Lewa – uszkodzone pióro, Prawa – D ¹⁾
7	Spryskiwacze	D/U
8	Oświetlenie wnętrza	D
9	Świece zapłonowe	Jedna z trzech zużyta ²⁾
10	Oświetlenie zewnętrzne	D
W – wymienić; U – uzupełnić; D – stan dobry; R – przeprowadzić regulację, ¹⁾ – w przypadku zużycia jednego pióra zaleca się wymianę kompletu piór ²⁾ – w przypadku zużycia zaleca się wymianę kompletu świec

A. Akumulator, pióra wycieraczek, trzy świece zapłonowe, płyn do spryskiwaczy.

B. Prawy reflektor, lewy reflektor, trzy świece zapłonowe, płyn do spryskiwaczy.

C. Akumulator, reflektor prawy, pióra wycieraczek, trzy świece zapłonowe.

D. Woda destylowana, prawy reflektor, lewe pióro wycieraczki, jedna świeca.

W analizowanych odpowiedziach można zauważyć kilka nieprawidłowych koncepcji dotyczących niezbędnych części i materiałów eksploatacyjnych do wykonania usługi naprawy po przeglądzie instalacji elektrycznej. Wiele z wymienionych elementów w propozycjach odpowiedzi, takich jak reflektory czy pióra wycieraczek, nie odnosi się bezpośrednio do wyników przeglądu, które wskazują na konieczność wymiany akumulatora oraz świec zapłonowych. Reflektory, mimo że są ważnym elementem bezpieczeństwa, nie zostały wskazane jako wymagające wymiany na podstawie przeglądu. Użycie trzech świec zapłonowych w odpowiedziach, które nie wskazują na ich zużycie w kontekście przeglądu, może prowadzić do błędnych wniosków, ponieważ standardowa procedura zaleca wymianę świec w komplecie, gdy jedna z nich jest uszkodzona. Ponadto, niektóre odpowiedzi sugerują użycie nieodpowiednich materiałów, takich jak woda destylowana, która nie ma zastosowania w kontekście wymiany części eksploatacyjnych związanych z instalacją elektryczną pojazdu. Kluczowe jest zrozumienie, że każdy element powinien być oceniany na podstawie konkretnego przeglądu oraz jego stanu, aby uniknąć nieuzasadnionych kosztów i utraty efektywności pojazdu. Właściwe podejście do konserwacji i wymiany elementów jest zgodne z zasadami utrzymania pojazdu w dobrym stanie technicznym, co ma decydujące znaczenie dla bezpieczeństwa oraz wydajności pracy silnika.

Pytanie 19

Aby prawidłowo zdiagnozować przekaźnik elektromagnetyczny, nie powinno się dokonywać pomiaru

A. zmiany rezystancji cewki w stanie aktywacji

B. rezystancji styków roboczych w stanie aktywacji

C. rezystancji cewki elektromagnetycznej

D. rezystancji styków roboczych w stanie spoczynkowym

Dokonywanie pomiarów rezystancji styków roboczych w stanie załączenia jest błędnym podejściem w kontekście diagnozowania przekaźników elektromagnetycznych. W rzeczywistości, stan załączenia styku powinien być oceniany pod kątem przewodzenia prądu, a nie jedynie pomiaru rezystancji. W praktyce, rezystancja w stanie załączenia jest zazwyczaj bardzo niska, co sprzyja mylnemu wrażeniu, że przekaźnik działa poprawnie, mimo że może nie spełniać wymagań operacyjnych. Kolejnym aspektem jest nieprawidłowe rozumienie konieczności oceny rezystancji styków roboczych w różnych stanach. Pomiar rezystancji styków w stanie spoczynku może dostarczyć cennych informacji o ich kondycji, np. wykrywanie korozji czy osadzania się zanieczyszczeń. W kontekście dobrych praktyk diagnostycznych, kluczowe jest nie tylko wykonywanie pomiarów, ale także zrozumienie, co one oznaczają i jak interpretować wyniki w kontekście funkcjonowania całego układu. Ignorowanie tych zasad prowadzi do błędnych wniosków i może skutkować nieefektywną konserwacją urządzeń.

Pytanie 20

Czujnik hallotronowy reaguje na zmianę

A. pola magnetycznego.

B. pola elektrycznego.

C. naprężeń.

D. kierunku ruchu ładunków.

Czujnik hallotronowy, znany z zastosowania w różnych dziedzinach inżynierii, rzeczywiście reaguje na zmiany pola magnetycznego. Jego działanie opiera się na zjawisku zwanym efektem Halla, które zostało odkryte przez Edwina Halla w 1879 roku. W praktyce oznacza to, że kiedy przewodnik z prądem elektrycznym znajduje się w poprzecznym polu magnetycznym, generowane jest napięcie Halla. To napięcie jest proporcjonalne do natężenia pola magnetycznego oraz do prądu płynącego przez przewodnik. Czujniki te są powszechnie stosowane w różnych aplikacjach, takich jak pomiar prędkości, detekcja pozycji, a także w silnikach elektrycznych jako elementy zabezpieczające. Zastosowanie czujników hallotronowych jest zgodne z najlepszymi praktykami inżynieryjnymi, ponieważ oferują one dużą precyzję i niezawodność w trudnych warunkach. Warto również zauważyć, że czujniki te są kluczowe w nowoczesnej technologii, na przykład w pojazdach elektrycznych, gdzie monitorują pole magnetyczne generowane przez silniki.

Pytanie 21

Regulacja obrotów silnika z zapłonem samoczynnym ZS na biegu jałowym realizowana jest poprzez

A. modyfikację natężenia prądu wtryskiwacza.

B. regulację dawki paliwa.

C. manipulację przepustnicą.

D. zwiększenie ciśnienia w pompie wysokiego ciśnienia.

Zmiana natężenia prądu sterowania wtryskiwaczem, sterowanie przepustnicą czy zwiększenie ciśnienia paliwa w pompie wysokiego ciśnienia to koncepcje, które mogą być mylnie interpretowane jako metody regulacji obrotów biegu jałowego. Zmiana natężenia prądu wtryskiwacza nie jest bezpośrednią metodą regulacji obrotów, lecz może jedynie wpływać na czas otwarcia wtryskiwacza. To z kolei nie gwarantuje precyzyjnej kontroli obrotów biegu jałowego, ponieważ jakość spalania zależy od odpowiedniej dawki paliwa. Sterowanie przepustnicą jest bardziej związane z regulacją mocy silnika w warunkach obciążeniowych, a nie na biegu jałowym, gdzie komora spalania wymaga stabilnej mieszanki powietrza i paliwa. Zwiększenie ciśnienia paliwa w pompie wysokiego ciśnienia również nie jest bezpośrednio związane z regulacją obrotów na biegu jałowym, ponieważ nadmierne ciśnienie może prowadzić do nieefektywnego spalania oraz uszkodzeń systemu paliwowego. Prawidłowe zrozumienie mechanizmów regulacji obrotów jest kluczowe dla właściwej diagnostyki i eksploatacji silników, a wybór niewłaściwych metod może prowadzić do zwiększonego zużycia paliwa oraz wyższych emisji szkodliwych substancji.

Pytanie 22

Jaką czynność należy podjąć w pierwszej kolejności po zdarzeniu drogowym?

A. oszacowanie liczby oraz stanu poszkodowanych

B. zapewnienie bezpieczeństwa w miejscu wypadku

C. umieszczenie poszkodowanych w bezpiecznej pozycji

D. udzielenie pierwszej pomocy osobom poszkodowanym

Wybór odpowiedzi związanych z pomocą poszkodowanym, takich jak ułożenie ich w pozycji bezpiecznej, ocena stanu oraz udzielanie pierwszej pomocy, może wydawać się logiczny, jednak te działania powinny być realizowane dopiero po zapewnieniu bezpieczeństwa w miejscu wypadku. W sytuacji, gdy nie ma odpowiednich warunków, próba pomocy osobom poszkodowanym może prowadzić do dodatkowych zagrożeń, zarówno dla ratownika, jak i dla poszkodowanych. Na przykład, w warunkach ruchu pojazdów, niewłaściwe podejście do udzielania pomocy może skutkować wtórnymi urazami. Warto również zauważyć, że ocena liczby i stanu poszkodowanych może być trudna do przeprowadzenia w chaotycznej sytuacji, dlatego bez wcześniejszego zabezpieczenia miejsca zdarzenia, takie działania mogą być nieefektywne. Zgodnie z wytycznymi instytucji zajmujących się bezpieczeństwem ruchu drogowego, priorytetem powinno być zawsze wyeliminowanie zagrożeń w pierwszej kolejności, co jest podstawą skutecznej reakcji w sytuacjach kryzysowych.

Pytanie 23

Aby zweryfikować hallotronowy czujnik położenia wałka rozrządu, jakie urządzenie pomiarowe należy użyć?

A. amperomierz

B. omomierz

C. oscyloskop

D. woltomierz

Amperomierz, woltomierz i omomierz to narzędzia, które służą do pomiaru różnych aspektów elektrycznych, lecz nie nadają się do analizy sygnałów generowanych przez hallotronowy czujnik położenia wałka rozrządu. Amperomierz mierzy natężenie prądu, co nie daje informacji o sygnale w czasie rzeczywistym generowanym przez czujnik. Woltomierz, choć mógłby mierzyć napięcie, nie jest w stanie uchwycić dynamiki zmian sygnału w czasie, co jest kluczowe przy diagnozowaniu czujników. Omomierz natomiast służy do pomiaru oporu i jest użyteczny przy sprawdzaniu zwarć lub przerw w obwodach, ale nie dostarcza informacji o charakterystyce sygnału. Użycie tych narzędzi do analizy czujnika położenia wałka rozrządu prowadzi do nieprawidłowych interpretacji, ponieważ koncentrują się one na statycznych pomiarach, a nie na dynamicznych sygnałach, które są tak istotne dla prawidłowego funkcjonowania systemów motoryzacyjnych. Dla precyzyjnej diagnostyki, zaleca się stosowanie oscyloskopu, który pozwala na pełne zrozumienie i ocenę stanu czujnika.

Pytanie 24

Elementy oznaczone symbolami SD, P1, L3 i W1 to części obwodu.

A. Świateł drogowych.

B. Ogrzewania szyby tylnej.

C. Świateł mijania.

D. Sygnału dźwiękowego.

Elementy oznaczone jako SD, P1, L3 oraz W1 tworzą razem układ sygnału dźwiękowego w pojeździe – i to jest bardzo charakterystyczny zestaw komponentów, bo każdy z nich pełni tu konkretną rolę. SD to z reguły skrót od sygnału dźwiękowego, czyli potocznie „klaksonu”. Przekaźnik P1 odpowiada za wzmocnienie prądu potrzebnego do zasilenia sygnału dźwiękowego, bo przełączniki w kierownicy nie nadają się do tak dużych obciążeń – to klasyczna i naprawdę dobra praktyka, żeby wydłużyć żywotność całego układu i poprawić niezawodność działania. L3 często oznacza kontrolkę na desce rozdzielczej, która sygnalizuje działanie klaksonu (czasem spotykana w nowszych modelach aut, zwłaszcza w pojazdach specjalnych). W1 to po prostu przełącznik (najczęściej przycisk w kierownicy), który uruchamia cały układ. W motoryzacji przyjęło się stosować przekaźniki do elementów dużej mocy, a sygnał dźwiękowy potrafi pobierać nawet kilka amperów prądu, więc takie rozwiązanie jest i logiczne, i zgodne z normami branżowymi (np. norma ISO 6722 dotycząca przewodów w motoryzacji). Z doświadczenia wiem, że naprawa tego układu polega często na sprawdzeniu właśnie tych czterech elementów, więc rozpoznanie ich funkcji na schemacie to podstawa dla każdego mechanika czy elektryka samochodowego. Często pomija się takie rzeczy na lekcjach, ale praktyka pokazuje, że dobrze rozumieć, dlaczego przekaźnik jest w tym obwodzie i jak działa całość. No i – jak ktoś chce kiedyś sam naprawić klakson – od SD do W1 wszystko jest tu rozrysowane jak na dłoni.

Pytanie 25

Prawidłowa wartość zmiany napięcia na zaciskach akumulatora przy zmiennym obciążeniu i pracującym silniku powinna zawierać się w przedziale

A. 0 + 0,5 V

B. 0 + 1,5 V

C. 0 + 1,0 V

D. 0 + 2,0 V

Wybrałeś przedział 0 do 0,5 V, czyli dokładnie taki, jaki podają normy dla prawidłowego spadku napięcia na akumulatorze w aucie podczas pracy silnika i zmiennego obciążenia. W praktyce chodzi o to, by napięcie na zaciskach akumulatora nie spadało zbyt mocno przy uruchomionych odbiornikach (światła, radio, wentylator itd.), bo może to oznaczać np. zużycie lub zanieczyszczenie styków, zaśniedziałe przewody, słaby alternator albo sam akumulator na wyczerpaniu. Dopuszczalny spadek do 0,5 V to taki zdrowy margines bezpieczeństwa, uznany w serwisach i przez producentów samochodów, bo pozwala zapewnić stabilną pracę układów elektronicznych i rozruchowych pojazdu. Z mojego doświadczenia w warsztacie najczęściej spotykane wartości to jakieś 0,1–0,3 V przy sprawnym sprzęcie. Jak jest bliżej 0,5 V, to już warto się przyjrzeć instalacji. Przekroczenie tej wartości może powodować problemy z ładowaniem i dziwne zachowania elektroniki, co nie raz widziałem na przykładzie samochodów po kilku latach eksploatacji. Dla Ciebie, jako przyszłego mechanika albo elektryka samochodowego, to superważna wiedza, bo takie pomiary trzeba robić rutynowo podczas przeglądów albo diagnozowania usterek. No i zawsze lepiej zapobiegać niż naprawiać poważne awarie instalacji przez zaniedbanie takiej „drobnostki” jak napięcie.

Pytanie 26

Jaka jest w przybliżeniu wartość rezystancji włókna żarówki o parametrach 12 V/5W, pracującej w obwodzie prądu stałego? P = U · I, U = I · R

A. 41,6 Ω.

B. 28,8 Ω.

C. 0,416 Ω.

D. 2,4 Ω.

Wiele osób analizując takie pytanie wpada w pułapkę niepoprawnego rozłożenia wzorów albo myli się przy przekształcaniu równań. Stosując podane parametry żarówki 12 V/5 W, kluczowe jest prawidłowe wyznaczenie prądu, a następnie rezystancji. Jeśli uzyskałeś wynik dużo niższy (np. kilka omów), to pewnie skorzystałeś ze wzoru R = P / U, co jest błędem, bo ten wzór nie prowadzi do właściwego wyniku. Często w takich sytuacjach uczniowie pomijają przekształcenie wzoru P = U·I do postaci umożliwiającej wyznaczenie rezystancji poprzez prąd – a to przecież podstawa. Warto pamiętać, że do wyliczenia rezystancji z mocy i napięcia najefektywniej jest najpierw policzyć natężenie prądu I = P/U, a dopiero potem stosować R = U/I. Błędne odpowiedzi mogą też świadczyć o tym, że ktoś zbyt szybko przeliczył wartości, nie zwracając uwagi na jednostki albo źle zaokrąglił wynik. Moim zdaniem, taki błąd wynika zwykle z pośpiechu albo nieświadomego pominięcia jednego kroku. W praktyce, przy projektowaniu układów czy doborze podzespołów, niewłaściwe oszacowanie rezystancji elementu prowadzi do przegrzewania się albo niedoświetlenia żarówki. Branżowe standardy, czy to w motoryzacji, czy w energetyce, wymagają precyzyjnych obliczeń, bo nawet drobne odchylenia mają wpływ na żywotność i bezpieczeństwo instalacji. Osobiście sugeruję zawsze rozpisywać kolejne kroki i sprawdzić wynik, nawet na szybko, bo rutyna potrafi tu zmylić najbardziej doświadczonych. Jeśli odpowiedź znacznie odbiega od wartości kilkudziesięciu omów, to już sygnał, że coś się nie zgadza – warto wtedy jeszcze raz przeanalizować cały tok rozumowania.

Pytanie 27

Retarder stanowi element składający się na układ

A. kierowniczy.

B. zasilający.

C. hamulcowy.

D. nośny.

Retarder to ważne urządzenie w układzie hamulcowym, zwłaszcza w ciężarówkach czy autobusach. Jego głównym zadaniem jest poprawa skuteczności hamowania, co sprawia, że tradycyjne hamulce zużywają się mniej i ryzyko przegrzania jest mniejsze. Działa to na zasadzie oporu, który generuje silnik, a więc energia kinetyczna pojazdu zamienia się w ciepło. Można znaleźć sporo przykładów użycia retarderów w transporcie drogowym, bo rzeczywiście poprawiają bezpieczeństwo i komfort jazdy, zwłaszcza gdy mamy do czynienia ze stromymi zjazdami. Warto wiedzieć, że takie systemy są obowiązkowe w niektórych typach pojazdów, bo ich działanie znacząco wpływa na bezpieczeństwo na drodze.

Pytanie 28

Dokumentacja serwisowa pojazdu, przygotowana przez producenta, wskazuje

A. marki oraz modele pojazdów określonego rodzaju

B. wydatki związane z przeglądami serwisowymi

C. częstotliwość oraz zakres przeglądów serwisowych

D. techniczne informacje o pojeździe

Odpowiedzi sugerujące, że książka serwisowa pojazdu koncentruje się na kosztach przeglądów, markach i modelach pojazdów lub danych technicznych, są nieprawidłowe. Koszty przeglądów serwisowych mogą się różnić w zależności od miejsca wykonania usługi oraz specyfikacji pojazdu, ale nie są one bezpośrednio określone w książce serwisowej. Książka ta nie służy również do katalogowania marek i modeli pojazdów, gdyż jej głównym celem jest przedstawienie informacji dotyczących obsługi serwisowej konkretnego pojazdu. Z kolei dane techniczne, takie jak moc silnika czy pojemność bagażnika, są ważne, ale nie mają one wpływu na ustalenie przeglądów. Typowym błędem jest mylenie zakresu dokumentacji technicznej pojazdu z jej funkcją serwisową. Książka serwisowa powinna być postrzegana jako przewodnik po wymaganiach serwisowych, a nie jako dokumentacja techniczna czy finansowa. Właściwe zrozumienie tego narzędzia jest kluczowe dla zachowania bezpieczeństwa i trwałości pojazdu.

Pytanie 29

Przystępując do wykonywania naprawy blacharskiej z wykorzystaniem palnika plazmowego, należy

A. osłonić komorę silnika kocem gaśniczym

B. zdemontować układ paliwowy

C. odłączyć układ poduszek powietrznych

D. zdemontować instalację elektryczną w obrębie naprawy

Osłonięcie komory silnika kocem gaśniczym, odłączenie układu poduszek powietrznych oraz demontaż układu paliwowego to działania, które mogą wydawać się sensowne w kontekście bezpieczeństwa, ale nie są najważniejszymi krokami w kontekście naprawy blacharskiej z użyciem palnika plazmowego. Koc gaśniczy może być użyty jako dodatkowe zabezpieczenie, jednak nie eliminuje ryzyka wystąpienia zwarć elektrycznych, które mogą prowadzić do poważnych uszkodzeń. Układ poduszek powietrznych powinien być odłączany, ale nie jest to priorytetowy krok, w porównaniu do demontażu instalacji elektrycznej. Z kolei demontaż układu paliwowego, choć może być konieczny w niektórych przypadkach, nie jest standardową praktyką w każdej naprawie blacharskiej. Istotne jest, aby zrozumieć, że kluczowym zagrożeniem przy pracy z palnikami plazmowymi są właśnie ryzyka elektryczne, a nie tylko ryzyko pożarowe związane z paliwem czy poduszkami powietrznymi. Dlatego odpowiednie przygotowanie elektryki w obrębie naprawy jest kluczowe dla zapewnienia bezpieczeństwa i prawidłowego wykonania zadania.

Pytanie 30

Przed przystąpieniem do eksploatacji pojazdu po kilkuletniej przerwie należy

A. wymienić wszystkie żarówki na nowe.

B. wykonać diagnostykę komputerową.

C. poddać rozrusznik i alternator regeneracji.

D. wykonać przegląd układu paliwowego.

Częstym błędem jest skupianie się na pojedynczych elementach pojazdu, takich jak rozrusznik czy alternator, bez spojrzenia na całość systemu. Oczywiście, po kilku latach postoju urządzenia elektryczne mogły ulec zużyciu, ale regeneracja rozrusznika czy alternatora nie jest pierwszym i najważniejszym krokiem, bo jeśli w układzie paliwowym są zanieczyszczenia lub woda, to nawet w pełni sprawny rozrusznik nic nie da. Wymiana wszystkich żarówek na nowe wydaje się nieco na wyrost – żarówki zużywają się głównie podczas eksploatacji, a nie podczas postoju, więc raczej sprawdza się ich działanie, a wymienia tylko uszkodzone sztuki. Diagnostyka komputerowa bywa pomocna, ale po długim postoju elektronika rzadko sama z siebie generuje błędy, jeśli nie było ingerencji w układ. Poza tym komputer nie wykryje problemów mechanicznych czy chemicznych w układzie paliwowym. Typowym błędem myślowym jest też przekonanie, że same działania związane z prądem czy elektroniką wystarczą, by przywrócić auto do życia – moim zdaniem zdecydowanie większym zagrożeniem są skutki starzenia się paliwa, korozji elementów układu paliwowego i osadów, które mogą unieruchomić silnik albo uszkodzić kosztowne podzespoły. Branżowe standardy jasno podkreślają konieczność kompleksowego przeglądu układu zasilania przed pierwszym uruchomieniem auta po dłuższej przerwie, także z punktu widzenia bezpieczeństwa i niezawodności. Zamiast skupiać się na pojedynczych elementach, dobrze patrzeć na cały układ, a przegląd paliwowy jest tu kluczowy.

Pytanie 31

Pomiary stanów pracy termistora NTC przedstawione na charakterystyce świadczą o jego

A. niesprawności w zakresie 50-100°C.

B. sprawności.

C. sprawności w zakresie 0-50°C

D. niesprawności.

Termistor NTC to taki typ elementu, którego oporność spada, jak temperatura rośnie. To jest całkiem ciekawe, bo dzięki temu można z powodzeniem mierzyć temperaturę, a także wykorzystywać je w różnych urządzeniach, jak na przykład termometry elektroniczne. Z tego, co wiem, termistory NTC są naprawdę ważne w elektronice, bo pomagają w zabezpieczaniu obwodów i regulacji temperatury. Warto znać ich właściwości, bo przydają się w pracy inżynierów i techników, szczególnie w automatyce przemysłowej. I, jeśli dobrze pamiętam, standardy jak IEC 60747 mówią, jak ważne są te elementy w zarządzaniu energią.

Pytanie 32

Na schemacie przedstawiono połączenia elektryczne

A. układu zasilania wentylatora.

B. układu zasilania rozrusznika.

C. w prądnicy trójfazowej.

D. w prądnicy jednofazowej.

To właśnie jest typowy schemat połączeń w prądnicy trójfazowej, jaki można spotkać w samochodach czy innych urządzeniach, gdzie liczy się niezawodność, stabilizacja napięcia i możliwość uzyskania większej mocy. Widać tu charakterystyczne połączenie uzwojeń w układzie gwiazdy (Y), prostownik złożony z sześciu diod tworzących tzw. mostek Graetza, a także regulator napięcia, który dba o to, żeby napięcie na wyjściu prądnicy nie przekraczało określonej wartości. To rozwiązanie umożliwia ładowanie akumulatora i zasilanie instalacji elektrycznej w pojeździe. Moim zdaniem, znajomość tego układu to absolutna podstawa w branży motoryzacyjnej czy szeroko pojętej elektrotechnice, bo prądnice trójfazowe zapewniają dużo stabilniejsze parametry niż jednofazowe i są po prostu bardziej ekonomiczne przy większych mocach. W praktyce stosuje się je w niemal wszystkich nowoczesnych pojazdach, bo umożliwiają równomierne obciążenie i mniejsze straty energii. Często spotyka się je też w agregatach prądotwórczych przemysłowych czy nawet w elektrowniach. Dobrze jest też wiedzieć, że taki układ gwarantuje większą żywotność i odporność na uszkodzenia, zwłaszcza jeśli porównać go z prostszymi alternatorami jednofazowymi. Przemyśl to sobie i spróbuj samodzielnie przeanalizować schemat – taka praktyka bardzo procentuje, szczególnie podczas diagnostyki awarii.

Pytanie 33

Aby klasyczny układ zapłonowy pracował prawidłowo, pojemność kondensatora powinna się zawierać w zakresie

A. 0,4–0,5 μF

B. 0,20–0,25 μF

C. 0,6–0,7 μF

D. 0,5–0,6 μF

W klasycznych układach zapłonowych dobór pojemności kondensatora jest kluczowy i niestety często nie docenia się konsekwencji wynikających z nieprawidłowego zakresu. Jeżeli zakłada się kondensator o zbyt dużej pojemności – na przykład taki, który ma 0,4–0,5 μF lub nawet więcej – to pojawiają się problemy z zanikiem iskry lub zbyt mocnym iskrzeniem na stykach przerywacza. Przerywacz bardzo szybko się wypala, co prowadzi do niestabilnej pracy silnika lub nawet do jego unieruchomienia. Spotkałem się z opiniami, że skoro kondensator tłumi iskrzenie, to większa pojemność rzekomo będzie lepsza – niestety to nie działa w tym przypadku, bo zbyt duża pojemność opóźnia rozładowanie kondensatora i zamula cały proces zapłonu. Z drugiej strony, wartości takie jak 0,5–0,7 μF wydają się właściwe do innych układów (np. lampowych albo radiowych), jednak nie do klasycznych zapłonów samochodowych czy motocyklowych. Te przedziały pojemności mogą kusić, bo są „okragłe” i łatwe do zapamiętania, ale są typowym błędem wynikającym z nieznajomości specyfiki układu zapłonowego i zbyt pobieżnego podchodzenia do tematu. Branżowe podręczniki i instrukcje serwisowe zalecają wyraźnie zakres 0,20–0,25 μF. Często też spotkać można mylne przeświadczenie, że większa pojemność = lepsze tłumienie zakłóceń, ale praktyka pokazuje, że w zapłonie to się nie sprawdza. Warto więc polegać na sprawdzonych danych, nie na intuicji czy 'własnych wyobrażeniach', bo skutki złego doboru kondensatora odczuwa potem cały silnik. Sam miałem okazję naprawiać motory z przepalonymi przerywaczami po źle dobranych kondensatorach. Dobrą zasadą jest, by zawsze trzymać się zakresu zaleconego przez producenta, bo to naprawdę robi różnicę – nie tylko w trwałości części, ale i w komforcie użytkowania pojazdu.

Pytanie 34

Podczas rozruchu silnika spalinowego z zapłonem samoczynnym rozrusznik pobiera prąd rzędu

A. 0 ÷ 10 A

B. 1000 ÷ 10000 A

C. 10 ÷ 100 A

D. 100 ÷ 1000 A

Często można się spotkać z przekonaniem, że rozrusznik silnika spalinowego pobiera niewielkie ilości prądu, szczególnie jeśli ktoś nie miał okazji sprawdzić tego miernikiem lub nie analizował dokumentacji technicznej pojazdu. Jednak prąd rozruchowy, jaki musi dostarczyć akumulator diesla, jest naprawdę duży. Odpowiedzi sugerujące zakresy 0-10 A lub 10-100 A zwykle wynikają z mylenia rozrusznika z innymi odbiornikami, np. elektroniką czy oświetleniem – tam rzeczywiście występują niewielkie prądy. W przypadku silnika z zapłonem samoczynnym rozrusznik musi pokonać nie tylko opory mechaniczne, ale przede wszystkim wysoki stopień sprężania, dlatego potrzebuje bardzo dużej mocy chwilowej. Nawet w niewielkich dieslach prąd rozruchowy rzadko spada poniżej 150-200 A. Natomiast odpowiedzi sugerujące zakres 1000-10000 A wskazują na znaczne przeszacowanie – w praktyce takie wartości są wręcz nieosiągalne dla jakiegokolwiek standardowego układu rozruchowego i mogłyby trwale uszkodzić zarówno akumulator, jak i przewody. Typowym błędem jest też porównywanie z prądami np. podczas zwarcia akumulatora – tam rzeczywiście można chwilowo uzyskać tysiące amperów, ale to sytuacja awaryjna, nie użytkowa. W praktyce producenci rozruszników i akumulatorów dla diesli projektują układy tak, żeby szczytowy prąd mieścił się właśnie pomiędzy 100 a 1000 A, co zapewnia niezawodny rozruch w różnych warunkach, nawet przy niskich temperaturach. Dodatkowo, standardy takie jak EN 50342 opisujące wymagania dotyczące akumulatorów wyraźnie podają te zakresy prądów. Moim zdaniem warto na przyszłość zapamiętać, że rozrusznik to jeden z najbardziej „prądożernych” odbiorników w aucie, co przekłada się bezpośrednio na dobór ogniwa i całej instalacji. Błędne szacowanie tych wartości może prowadzić do niepotrzebnych awarii lub problemów z rozruchem, szczególnie w trudnych warunkach pogodowych.

Pytanie 35

Podczas wypełniania karty gwarancyjnej montowanego w pojeździe akumulatora należy podać

A. datę pierwszej rejestracji pojazdu.

B. dane teleadresowe właściciela pojazdu.

C. moc silnika pojazdu.

D. datę zamontowania akumulatora.

Wielu osobom wydaje się, że podczas wypełniania karty gwarancyjnej akumulatora należy podać jak najwięcej informacji o pojeździe lub właścicielu, ale to trochę mylące podejście. Moc silnika pojazdu nie ma tu większego znaczenia – jest ważna przy doborze odpowiedniego akumulatora, żeby był dostosowany do parametrów pojazdu, natomiast producentowi czy serwisowi gwarancyjnemu nie jest ta informacja potrzebna w momencie rozpatrywania reklamacji. To samo dotyczy daty pierwszej rejestracji pojazdu – owszem, jest to istotne z punktu widzenia historii samochodu, może nawet czasem przy sprzedaży, ale nie odgrywa roli przy określaniu warunków gwarancji na akumulator. Podanie danych teleadresowych właściciela pojazdu to już trochę lepszy trop, bo kontakt do właściciela może być potrzebny, ale nie jest to wymóg determinujący ważność gwarancji. Najważniejsza jest zawsze data zamontowania, bo od tego momentu producent liczy czas obowiązywania gwarancji. Często można spotkać się z błędnym założeniem, że wystarczy paragon lub faktura, ale regulaminy producentów są bardzo precyzyjne pod tym względem i tylko karta gwarancyjna z wpisaną datą montażu jest uznawana jako dowód. Z mojego doświadczenia wynika, że zaniedbanie tej formalności prowadzi do wielu niepotrzebnych problemów – klienci bywają zaskoczeni, gdy gwarancja nie zostaje uznana mimo posiadania innych dokumentów. W praktyce warsztatowej warto zawsze pamiętać, że wpisanie daty montażu to nie tylko obowiązek, ale i ochrona interesów obu stron. Takie są wymogi zarówno producentów, jak i dobrej praktyki serwisowej w całej branży motoryzacyjnej.

Pytanie 36

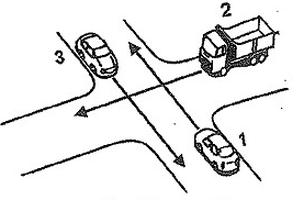

Na przedstawionym skrzyżowaniu kierujący pojazdem 1

A. ma pierwszeństwo przed pojazdem 3.

B. przejeżdża ostatni.

C. ma pierwszeństwo przed pojazdem 2.

D. przejeżdża pierwszy.

Wybór odpowiedzi, że pojazd 1 ma pierwszeństwo przed pojazdem 2, to dość duże nieporozumienie, jeśli chodzi o zasady ruchu drogowego na skrzyżowaniach. Prawo mówi, że na nieoznakowanych skrzyżowaniach obowiązuje zasada prawej ręki, co oznacza, że kierowca musi ustąpić pierwszeństwa pojazdom nadjeżdżającym z prawej strony. Więc w tym przypadku, pojazd 1 jest na skrzyżowaniu, a z jego prawej strony jest pojazd 3. To znaczy, że 1 nie ma pierwszeństwa, musi ustąpić 3, który z kolei ustępuje 2. Więc to chyba jasne, że 1 przejedzie ostatni. Takie wybory pokazują, że możesz nie do końca łapać, jak działa hierarchia pierwszeństwa i zasada prawej ręki, a to może prowadzić do niebezpiecznych sytuacji. Warto pamiętać, że te zasady są tu po to, żeby wszystkim było bezpieczniej i aby ruch odbywał się sprawnie.

Pytanie 37

Odczytaj z charakterystyki wzorcowej regulatora odśrodkowego wartość kąta wyprzedzenia zapłonu dla prędkości obrotowej 2700 obr/min.

A. 9°

B. 12°

C. 3°

D. 6°

Poprawnie wskazałeś, że dla prędkości obrotowej 2700 obr/min wartość kąta wyprzedzenia zapłonu wynosi 9°. Wynika to bezpośrednio z charakterystyki wzorcowej regulatora odśrodkowego, gdzie widać wyraźny związek między wzrostem obrotów a zwiększaniem kąta wyprzedzenia zapłonu aż do pewnego punktu nasycenia. To jest bardzo praktyczna wiedza, bo właściwe ustawienie kąta wyprzedzenia zapłonu pozwala zoptymalizować proces spalania w silniku, co przekłada się na lepszą dynamikę, mniejsze zużycie paliwa oraz ograniczenie emisji szkodliwych związków. W realnych zastosowaniach, np. w silnikach samochodowych czy motocyklowych, wyprzedzenie zapłonu jest kluczowe dla osiągnięcia pełnej mocy przy określonych obrotach. Moim zdaniem, znajomość takich charakterystyk to podstawa dla każdego mechanika, bo błędne ustawienie tego parametru może prowadzić do spalania stukowego, przegrzewania się silnika czy nawet uszkodzenia tłoków. W branży motoryzacyjnej przyjmuje się, że każdy regulator powinien być dobrany tak, by przy danej prędkości uzyskiwać optymalny kąt zgodnie z charakterystyką producenta – to właśnie przykład dobrej praktyki. Dla silników pracujących w różnych warunkach eksploatacyjnych, znajomość tego wykresu i umiejętność jego interpretacji staje się wręcz nieoceniona.

Pytanie 38

Pomiar wartości współczynnika nadmiaru powietrza lambda w silniku ZI podczas jałowego biegu wyniósł λ = 1,84. Jaką charakterystykę ma mieszanka paliwowo-powietrzna?

A. bogata

B. uwarstwiona

C. stechiometryczna

D. uboga

Wybranie odpowiedzi, która mówi, że mieszanka jest stechiometryczna, bogata czy uwarstwiona, to błąd. Każda z tych opcji ma swoje znaczenie. Mieszanka stechiometryczna to taki idealny stosunek powietrza do paliwa, który pozwala na całkowite spalenie paliwa - przy λ wynoszącym 1,84 to się nie dzieje. Mieszanka bogata to sytuacja, gdzie paliwa jest więcej niż powietrza, co oznaczałoby, że λ jest poniżej 1. Taka mieszanka jest niekorzystna, bo prowadzi do większej emisji niepełnych produktów spalania. Mieszanka uwarstwiona to z kolei zjawisko, gdzie w komorze spalania występuje różna koncentracja paliwa i powietrza; to zazwyczaj nie jest problem, gdy silnik działa normalnie. Dlatego nie można zakładać, że wartości λ wskazujące na ubogą mieszankę mogą sugerować te inne stany - każde z tych pojęć dotyczy konkretnych warunków pracy silnika i ma swoje techniczne konsekwencje.

Pytanie 39

Napięcie ładowania należy kontrolować, sprawdzając jego wartość na terminalach akumulatora?

A. w trakcie pracy silnika w całym zakresie obrotów

B. przy włączonych odbiornikach, bez działającego silnika

C. podczas rozruchu silnika

D. bez uruchamiania odbiorników i silnika

Odpowiedź, że kontrolę napięcia ładowania wykonuje się podczas pracy silnika w całym zakresie obrotów, jest prawidłowa, ponieważ w tym czasie alternator generuje napięcie, które powinno być odpowiednio regulowane w celu efektywnego ładowania akumulatora. Wartość napięcia na zaciskach akumulatora powinna wynosić od 13,8 V do 14,4 V, co zapewnia optymalne ładowanie. Pomiar napięcia w tym zakresie pozwala na ocenę stanu alternatora oraz jego zdolności do utrzymania odpowiedniego ciśnienia elektrycznego w systemie. W praktyce, jeśli napięcie jest zbyt niskie, może to wskazywać na problem z alternatorem lub układem ładowania, a zbyt wysokie napięcie może prowadzić do uszkodzenia akumulatora oraz innych komponentów elektrycznych. Dobre praktyki w branży zalecają regularne kontrolowanie napięcia zarówno na wolnych obrotach, jak i przy wyższych obrotach silnika, aby upewnić się, że system ładowania działa prawidłowo.

Pytanie 40

Diagnostyka pojazdu samochodowego to ocena poprawności funkcjonowania jego zespołów i elementów, która nie obejmuje

A. pomiaru.

B. oględzin.

C. demontażu elementów.

D. rejestracji wyników.

Często zdarza się tak, że myli się rutynowe działania serwisowe z diagnostyką samochodową. Diagnostyka to w praktyce głównie sprawdzenie, czy wszystko działa jak trzeba, ale bez rozkręcania auta na części. Oględziny to bardzo ważny element – wzrokowa ocena stanu podzespołów, na przykład szukanie wycieków czy uszkodzeń mechanicznych. Pomiar natomiast to nieodłączny fragment diagnostyki – mierzy się ciśnienie, napięcia, temperatury czy inne parametry, żeby mieć twarde dane, a nie tylko przypuszczenia. Rejestracja wyników jest potrzebna, żeby wszystko było udokumentowane – zarówno dla klienta, jak i kolejnych mechaników. Z mojego doświadczenia często widzę, że ludzie myślą, iż diagnostyka to wymaga od razu rozkręcania elementów, co nie jest prawdą. Nowoczesne samochody mają coraz więcej czujników i systemów diagnostycznych, co pozwala na nieinwazyjne wykrycie problemów. Największym błędem jest utożsamianie diagnostyki z naprawą – demontaż elementów to już etap naprawczy, a nie diagnostyczny. Dobre praktyki branżowe i normy techniczne jasno mówią, że diagnostyka powinna być jak najmniej inwazyjna, co obniża ryzyko dodatkowych uszkodzeń i skraca czas przestoju pojazdu. Dlatego warto pamiętać, że bezpośredni demontaż to już wyższy poziom zaawansowania i nie jest częścią typowej diagnostyki. Testowanie, obserwacja, pomiary oraz poprawna dokumentacja – to są właśnie filary tej czynności.

Rozpocznij nowy egzamin

Powrót do strony głównej
