Informacje o egzaminie:

Zawód: Technik budownictwa
Kwalifikacja: BUD.01 - Wykonywanie robót zbrojarskich i betoniarskich
Data rozpoczęcia: 12 maja 2026 09:54
Data zakończenia: 12 maja 2026 10:09

Egzamin zdany!

Wynik: 35/40 punktów (87,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na fotografii przedstawiono pomiar konsystencji mieszanki betonowej metodą

A. opadu stożka.

B. stopnia zagęszczalności.

C. Ve-Be.

D. stolika rozpływowego.

Odpowiedź 'stolika rozpływowego' jest prawidłowa, ponieważ metoda ta jest szeroko stosowana w praktyce do oceny konsystencji mieszanki betonowej. Test ten polega na umieszczeniu próbki betonu na specjalnym stoliku, który następnie jest wprawiany w drgania. Obserwując, jak bardzo mieszanka się rozpływa, można określić jej konsystencję. Standardy branżowe, takie jak PN-EN 12350-8, definiują szczegółowo tę metodę, co czyni ją istotnym narzędziem w kontroli jakości materiałów budowlanych. Zaleca się stosowanie stolika rozpływowego w laboratoriach budowlanych, gdzie ocena konsystencji betonu jest kluczowa dla zapewnienia, że mieszanka będzie odpowiednia do zastosowań budowlanych, takich jak wylewanie fundamentów czy elementów konstrukcyjnych. Dodatkowo, umiejętność prawidłowego wykonania tego testu jest istotna dla inżynierów budowlanych i technologów, którzy muszą znać właściwości materiałów, z którymi pracują, aby podejmować odpowiednie decyzje dotyczące projektowania i wykonawstwa.

Pytanie 2

Na którym etapie prac zbrojarskich przeprowadza się kontrolę wymiarów zbrojenia, jego położenia w deskowaniu, rozstawu strzemion, umiejscowienia złączy oraz długości zakotwienia?

A. Po gięciu elementów stali zbrojeniowej

B. Podczas montażu konstrukcji zbrojenia

C. Przed betonowaniem zbrojenia w deskowaniu

D. Podczas składowania gotowych konstrukcji zbrojenia

Odpowiedź "Przed betonowaniem zbrojenia w deskowaniu" jest właściwa, ponieważ kontrola wymiarów zbrojenia przeprowadzana jest przed wylaniem betonu, aby upewnić się, że wszystkie elementy zbrojeniowe zostały prawidłowo ułożone i spełniają wymagania projektowe. Na tym etapie istotne jest sprawdzenie dokładności wykonania oraz zgodności z dokumentacją techniczną, co pozwala uniknąć potencjalnych błędów, które mogłyby wpłynąć na wytrzymałość i trwałość konstrukcji. Przykładem może być kontrola odległości między strzemionami, która ma kluczowe znaczenie dla rozkładu naprężeń w betonie. Dobre praktyki wymagają również dokumentacji wyników kontroli, co jest zgodne z normami budowlanymi i standardami jakości, takimi jak PN-EN 1992-1-1. Tylko przez staranne sprawdzenie zbrojenia przed betonowaniem można zapewnić bezpieczeństwo i długowieczność konstrukcji budowlanych.

Pytanie 3

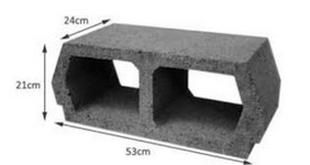

Na rysunku przedstawiono pustak

A. stropowy ceramiczny.

B. ścienny betonowy.

C. stropowy betonowy.

D. ścienny ceramiczny.

Prawidłowa odpowiedź to "stropowy betonowy", ponieważ pustak przedstawiony na rysunku ma charakterystyczną konstrukcję dla pustaków stropowych. Pustaki te są zaprojektowane z myślą o zmniejszeniu wagi stropu przy jednoczesnym zachowaniu jego nośności. Ich otwarte komory pozwalają na oszczędność materiału, co jest zgodne z zasadami efektywności energetycznej i zrównoważonego rozwoju w budownictwie. W praktyce pustaki stropowe betonowe są powszechnie wykorzystywane w budownictwie mieszkaniowym i przemysłowym, gdzie pełnią funkcję podparcia dla konstrukcji stropowych oraz jako elementy izolacyjne. Zastosowanie tych pustaków zapewnia lepszą akustykę oraz może przyczyniać się do poprawy efektywności energetycznej budynku, co jest zgodne z normami budowlanymi. Ponadto, ich zastosowanie umożliwia łatwe przeprowadzenie instalacji, dzięki otwartej strukturze, co jest istotnym atutem w nowoczesnym budownictwie.

Pytanie 4

Korzystając z informacji zawartych w specyfikacji technicznej wykonania i odbioru robót betoniarskich, określ maksymalną wysokość, z której może być układana mieszanka betonowa o konsystencji ciekłej przy betonowaniu słupa o przekroju 50 x 50 cm, bez krzyżującego się zbrojenia.

Specyfikacja techniczna wykonania i odbioru robót betoniarskich (fragment)
1.	Wysokość swobodnego zrzucania mieszanki betonowej o konsystencji wilgotnej i gęsto plastycznej nie powinna przekraczać 3 m.
2.	Słupy o przekroju co najmniej 40 × 40 cm, lecz nie większym niż 80 × 80 cm, bez krzyżującego się zbrojenia, mogą być betonowane od góry z wysokości nie większej niż 5,0 m. Przy stosowaniu mieszanki o konsystencji plastycznej lub ciekłej betonowanie słupów od góry może odbywać się z wysokości nie przekraczającej 3,5 m.
3.	W przypadku układania mieszanki betonowej z większych wysokości niż podane w pkt. 1 i 2 należy stosować rynny, rury teleskopowe, rury elastyczne (rękawy) itp.

A. 0,5 m

B. 3,0 m

C. 3,5 m

D. 5,0 m

Odpowiedź 3,5 m jest poprawna, ponieważ zgodnie z normami zawartymi w specyfikacji technicznej wykonania i odbioru robót betoniarskich, maksymalna wysokość, z której można układać mieszankę betonową o konsystencji ciekłej, wynosi 3,5 m dla słupów o przekroju mniejszym niż 80 x 80 cm. W przypadku słupa o przekroju 50 x 50 cm, jego wymiary spełniają ten warunek, co pozwala na betonowanie z tej wysokości. W praktyce, przestrzeganie tej zasady jest kluczowe, ponieważ zbyt duża wysokość może prowadzić do segregacji mieszanki betonowej, co negatywnie wpływa na jej jakość i wytrzymałość. Ponadto, stosowanie się do norm budowlanych, takich jak PN-EN 13670 dotycząca wykonania robót budowlanych, zapewnia nie tylko zgodność z przepisami, ale również bezpieczeństwo konstrukcji. W związku z tym, prawidłowe określenie maksymalnej wysokości układania betonu jest istotne dla uzyskania optymalnych właściwości mechanicznych betonu oraz trwałości całej konstrukcji.

Pytanie 5

Na podstawie przedstawionego fragmentu instrukcji określ jak długo należy pielęgnować beton wykonany z użyciem cementu portlandzkiego.

Instrukcja pielęgnacji betonu
(fragment)

(...) Beton dojrzewający należy pielęgnować między innymi poprzez utrzymywanie go w stałej wilgotności:

3 dni w wypadku użycia cementu portlandzkiego szybkowiążącego,
7 dni, gdy użyto cementu portlandzkiego,
14 dni, gdy użyto cementu hutniczego i innych.

Polewanie należy rozpocząć po 24 h.(...)

A. 7 dni.

B. 14 dni.

C. 10 dni.

D. 3 dni.

Beton wykonany z użyciem cementu portlandzkiego wymaga szczególnej pielęgnacji przez okres 7 dni. To podejście jest zgodne z normami budowlanymi, które zalecają utrzymanie odpowiednich warunków wilgotności i temperatury, aby zapewnić właściwą hydratację cementu. Pielęgnacja betonu na tym etapie jest kluczowa, ponieważ pozwala na osiągnięcie optymalnych właściwości mechanicznych i minimalizuje ryzyko pojawienia się mikropęknięć, które mogą negatywnie wpłynąć na trwałość i wytrzymałość elementów betonowych. Przykłady dobrych praktyk obejmują nawadnianie betonu lub przykrywanie go wilgotnymi matami, co skutecznie utrzymuje odpowiednie warunki przez zalecany czas. Warto zauważyć, że prawidłowa pielęgnacja nie tylko wpływa na wytrzymałość betonu, ale także na jego estetykę oraz odporność na czynniki atmosferyczne.

Pytanie 6

Czas pracy zbrojarza przy przygotowywaniu oraz montażu zbrojenia o masie jednej tony wynosi 48 r-g. Jeśli koszt 1 r-g to 15,00 zł, to jakie wynagrodzenie otrzyma zbrojarz za przygotowanie i montaż czterech szkieletów zbrojeniowych o łącznej wadze 500 kg?

A. 60,00 zł

B. 720,00 zł

C. 90,00 zł

D. 360,00 zł

Aby obliczyć wynagrodzenie zbrojarza za przygotowanie i montaż zbrojenia, należy najpierw ustalić, ile wynosi nakład pracy na masę zbrojenia. Dla masy 1 tony (1000 kg) wynosi on 48 r-g. Zatem, dla łącznej masy 500 kg, nakład pracy wyniesie: (500 kg / 1000 kg) * 48 r-g = 24 r-g. Następnie, aby obliczyć wynagrodzenie, musimy pomnożyć wartość nakładu pracy przez koszt 1 r-g: 24 r-g * 15,00 zł/r-g = 360,00 zł. Taki system rozliczeń stosowany jest w branży budowlanej, gdzie zrozumienie przeliczeń między masą a nakładem pracy jest kluczowe dla efektywnego zarządzania kosztami projektu. Przykładem może być realizacja skomplikowanych konstrukcji żelbetowych, gdzie precyzyjne obliczenia czasowe i finansowe są niezbędne dla utrzymania budżetu i harmonogramu prac.

Pytanie 7

Wskaż minimalną wytrzymałość na ściskanie zaprawy cementowej używanej do wykonania posadzek.

Zastosowanie zapraw cementowych wg PN-EN 998-2
Zastosowanie	Wytrzymałość na ściskanie [MPa]
Murowanie ścian, fundamentów, budynków a także łuków i sklepień	4÷12
Mocowanie kotew i elementów złączy	7÷12
Podłoże pod posadzki	4÷12
Obrzutki tynkarskie	4÷7
Warstwa narzutu tynkarskiego	2÷4
Warstwa wierzchnia tynku	2÷4
Wykonanie posadzek	12÷20

A. 20 MPa

B. 12 MPa

C. 4 MPa

D. 7 MPa

Odpowiedź "12 MPa" jest prawidłowa, ponieważ zgodnie z normą PN-EN 998-2, minimalna wytrzymałość na ściskanie zaprawy cementowej, która jest stosowana w posadzkach, wynosi właśnie 12 MPa. Tego rodzaju zaprawa jest projektowana tak, aby wytrzymywała obciążenia pojawiające się w codziennym użytkowaniu, takie jak ruch pieszy czy obciążenia z mebli. Wartości te są określone w tabeli normatywnej, która wskazuje, że zaprawy używane do posadzek powinny mieć wytrzymałość w przedziale 12-20 MPa, co gwarantuje ich trwałość i funkcjonalność. Zastosowanie zaprawy o wytrzymałości 12 MPa jest szczególnie istotne w lokalizacjach narażonych na intensywne użytkowanie, takich jak biura czy mieszkania. W praktyce oznacza to, że taka zaprawa będzie odpowiednia do wykonania warstw podłogowych, które będą narażone na codzienne obciążenia. Wybór odpowiedniej zaprawy zgodnie z normami nie tylko zapewnia bezpieczeństwo konstrukcji, ale także wydłuża jej żywotność i minimalizuje koszty związane z ewentualnymi naprawami.

Pytanie 8

Na podstawie danych zawartych w przedstawionej tabeli określ minimalną wewnętrzną średnicę zagięcia pręta żebrowanego, otulonego betonem o grubości 20 mm.

Rodzaj prętów	Haki półokrągłe, haki proste, pętle		Pręty odgięte lub inne pręty zaginane
	średnica prętów		minimalne otulenie betonem mierzone prostopadle do płaszczyzny zagięcia
	φ < 20 mm	φ ≥ 20 mm	> 100 mm oraz > 7φ	> 50 mm oraz > 3φ	≤ 50 mm oraz ≤ 3φ
Pręty gładkie	2,5φ	5φ	10φ	10φ	15φ
Pręty żebrowane	4φ	7φ	10φ	15φ	20φ

A. 15Ø

B. 20Ø

C. 10Ø

D. 7Ø

Odpowiedź 20Ø jest prawidłowa, ponieważ zgodnie z aktualnymi normami budowlanymi oraz praktykami inżynieryjnymi, minimalna wewnętrzna średnica zagięcia pręta żebrowanego otulonego betonem o grubości mniej niż 50 mm wynosi właśnie 20Ø. Otulenie betonem pełni kluczową rolę w ochronie prętów przed korozją oraz uszkodzeniami mechanicznymi, a jego odpowiednia grubość zapewnia trwałość konstrukcji. Przykładowo, w przypadku elementów mostów czy budynków, zastosowanie właściwej średnicy zagięcia może wpłynąć na rozkład naprężeń oraz ogólną wytrzymałość konstrukcji na obciążenia. W praktyce, stosowanie się do tych standardów nie tylko zwiększa bezpieczeństwo budowli, ale również wpływa na ich efektywność kosztową oraz żywotność. Dlatego znajomość tych zasad jest kluczowa dla inżynierów budowlanych oraz projektantów.

Pytanie 9

Na rysunku przedstawiono wymiary przekroju podłużnego belki żelbetowej. Który wymiar rozstawu strzemion nie spełnia warunku określonego w tabeli?

Tabela. Dopuszczalne tolerancje wymiarów rozmieszczenia zbrojenia (fragment)
Dopuszczalne odchylenia strzemion od linii prostopadłej do zbrojenia głównego nie powinno przekraczać 3%. Różnice rozstawu prętów głównych w płytach nie powinny przekraczać ±1 cm, a w innych elementach ±0,5 cm. Różnice w rozstawie strzemion w stosunku do wymagań określonych w projekcie nie powinny przekraczać ±2 cm.

Tabela. Dopuszczalne tolerancje wymiarów rozmieszczenia zbrojenia (fragment)

Dopuszczalne odchylenia strzemion od linii prostopadłej do zbrojenia głównego nie powinno przekraczać 3%.

Różnice rozstawu prętów głównych w płytach nie powinny przekraczać ±1 cm, a w innych elementach ±0,5 cm.

Różnice w rozstawie strzemion w stosunku do wymagań określonych w projekcie nie powinny przekraczać ±2 cm.

A. 112 mm

B. 100 mm

C. 102 mm

D. 122 mm

Niepoprawne odpowiedzi mogą wynikać z niepełnego zrozumienia wymagań dotyczących rozstawu strzemion w konstrukcjach żelbetowych. Wartości takie jak 100 mm, 102 mm czy 112 mm mieszczą się w granicach przyjętych norm, jednak nie biorą pod uwagę kluczowego aspektu, jakim jest możliwość przekroczenia limitu odchyleń. Przykładowo, odległość 100 mm jest minimalnym dopuszczalnym rozstawem, a 102 mm i 112 mm są jedynie nieznacznymi odstępstwami. W przypadku konstrukcji wymagających odpowiedniego wzmocnienia, jak w przypadku belki żelbetowej, nawet niewielkie różnice mogą mieć znaczący wpływ na zachowanie się całej struktury pod obciążeniem. Typowym błędem myślowym jest założenie, że mniejsze odchylenia są zawsze bezpieczne, co nie jest zgodne z rzeczywistością. W praktyce, nadmiar luzu w rozstawie strzemion może prowadzić do nieprzewidzianych defektów strukturalnych. Ponadto, nieosiągnięcie wymaganej sztywności konstrukcji może skutkować nadmiernym ugięciem, co w konsekwencji wpłynie na bezpieczeństwo użytkowników. Dlatego, tak ważne jest nie tylko przestrzeganie standardów, ale również pełne zrozumienie ich znaczenia w kontekście projektowania i budowy obiektów budowlanych.

Pytanie 10

Jakie jest maksymalne odstępstwo strzemion w żelbetowym słupie o wysokości 3,0 m i przekroju 35×45 cm, biorąc pod uwagę, że nie może ono być większe niż minimalny wymiar słupa?

A. 45 cm

B. 30 cm

C. 40 cm

D. 35 cm

Odpowiedź 35 cm jest poprawna, ponieważ maksymalny rozstaw strzemion w słupie żelbetowym powinien być dostosowany do wymiarów przekroju poprzecznego słupa oraz jego wysokości. W przypadku słupa o przekroju 35×45 cm i wysokości 3,0 m, zgodnie z normami budowlanymi, maksymalny rozstaw strzemion nie może przekraczać 1/4 wymiaru najmniejszego w przekroju poprzecznym. W tym przypadku, najmniejszym wymiarem jest 35 cm, co oznacza, że maksymalny rozstaw strzemion wynosi 35 cm. Utrzymanie odpowiedniego rozstawu strzemion jest kluczowe dla zapewnienia stabilności oraz nośności słupa, a także dla zapobiegania pęknięciom i deformacjom pod wpływem obciążeń. W praktyce oznacza to, że w projektowaniu słupów żelbetowych należy zawsze uwzględniać te ograniczenia, aby zapewnić zgodność z obowiązującymi normami oraz zwiększyć bezpieczeństwo konstrukcji. Warto również pamiętać o dobrych praktykach dotyczących wzmocnienia konstrukcji, które mogą obejmować dodatkowe zbrojenie w miejscach o zwiększonym ryzyku obciążeń.

Pytanie 11

Na rysunku przedstawiono przekrój poprzeczny słupa kołowego. Cyfrą 1 oznaczono

A. uzwojenie ciągłe.

B. zbrojenie montażowe.

C. strzemiona podwójne.

D. zbrojenie rozdzielcze.

Uzwojenie ciągłe, zaznaczone jako 1 na rysunku, to naprawdę kluczowy element w budowie słupów żelbetowych. Działa jak dodatkowy pręt do zbrojenia, nawinięty spiralką wokół głównego zbrojenia. Dzięki temu konstrukcja staje się bardziej wytrzymała i stabilna. To uzwojenie równomiernie rozkłada obciążenia po całej wysokości słupa, co naprawdę zmniejsza ryzyko pęknięć i różnych uszkodzeń. W praktyce to uzwojenie stosuje się w dużych budynkach, mostach oraz innych konstrukcjach, gdzie potrzebna jest duża nośność. Normy Eurokod 2 i PN-EN 1992 podkreślają, jak ważne jest odpowiednie zbrojenie dla bezpieczeństwa budowli. Wiadomo, że znajomość uzwojenia ciągłego i jego zastosowań jest niezbędna dla inżynierów i projektantów, żeby zapewnić trwałą i bezpieczną konstrukcję.

Pytanie 12

Aby z prostych prętów Ø6 wykonać strzemiona o określonym kształcie i wymiarach, należy użyć

A. prościarki mechanicznej

B. stołu zbrojarskiego

C. wciągarki mechanicznej

D. wciągarki ręcznej

Myśląc o innych narzędziach, można zauważyć, że wciągarka ręczna oraz mechaniczna głównie służą do podnoszenia i przenoszenia ciężkich rzeczy, a nie do ich kształtowania. Użycie wciągarek w produkcji strzemion to raczej zły pomysł, bo one nie tną ani nie gięte prętów. Wciągarki wykorzystujemy tam, gdzie trzeba przenieść duże ciężary, co w kontekście robienia strzemion nie ma sensu. Poza tym, prościarka mechaniczna też nie jest tym, czego potrzebujemy, bo jest do prostowania wykrzywionych prętów i nie ma znaczenia przy tworzeniu strzemion z prostych prętów. Musimy pamiętać, że strzemiona muszą być dokładnie w odpowiednim kształcie i rozmiarze, a to wymaga stabilności i precyzji, które zapewnią tylko dobrze zaprojektowane stoły zbrojarskie. Zrozumienie tych różnic to klucz do unikania błędnych kroków przy wyborze narzędzi do pracy z materiałami budowlanymi.

Pytanie 13

Podczas wykonywania prac betoniarskich w niskich temperaturach należy

A. podgrzewać składniki mieszanki betonowej

B. stosować dodatki zwiększające szczelność betonu

C. wykorzystywać domieszki opóźniające proces wiązania cementu

D. obniżać temperaturę składników mieszanki betonowej do temperatury otoczenia

Schładzanie składników mieszanki betonowej do temperatury otoczenia jest mylnym podejściem w kontekście robót betoniarskich w niskich temperaturach. Tego rodzaju praktyka prowadzi do spowolnienia procesu wiązania, co w konsekwencji negatywnie wpływa na osiągane wytrzymałości betonu. W warunkach chłodnych, cement wymaga odpowiedniej temperatury, aby przeprowadzić reakcję hydratacji. W przypadku stosowania domieszek opóźniających wiązanie cementu, ich obecność dodatkowo wydłuża czas osiągania twardości, co w sytuacji niskich temperatur może być szczególnie niekorzystne, prowadząc do osłabienia struktury. Użycie domieszek zwiększających szczelność betonu nie ma znaczącego wpływu na proces wiązania w obniżonych temperaturach i nie rozwiązuje problemu jego powolnego twardnienia. W praktyce, kluczowe jest zapewnienie odpowiednich warunków dla reakcji chemicznych, a nie ich opóźnianie lub schładzanie. W związku z tym, typowe błędy myślowe to błędne przekonanie, że schładzanie lub opóźnianie procesu może poprawić jakość betonu, co jest sprzeczne z podstawowymi zasadami technologii betoniarskiej oraz normami branżowymi.

Pytanie 14

Ile cementu powinno się użyć do przygotowania mieszanki betonowej w proporcjach wagowych 2:3:5, jeżeli zastosowano 450 kg piasku oraz 750 kg żwiru?

A. 400 kg

B. 150 kg

C. 350 kg

D. 300 kg

Aby obliczyć ilość cementu potrzebną do wykonania mieszanki betonowej o proporcjach wagowych składników 2:3:5, należy najpierw zrozumieć, jak te proporcje odnoszą się do używanych materiałów. W tym przypadku mamy 2 części cementu, 3 części piasku i 5 części żwiru, co razem daje 10 części. Wiadomo, że użyto 450 kg piasku i 750 kg żwiru. Z sumy tych składników możemy ustalić całkowitą masę mieszanki: 450 kg (piasek) + 750 kg (żwir) = 1200 kg. Ponieważ proporcje określają, że na 10 części mieszanki przypadają 2 części cementu, to możemy użyć proporcji do obliczeń: (2/10) * 1200 kg = 240 kg cementu. Aby skorygować obliczenia, zwracamy uwagę, że cement ma być w proporcji do innych składników, co daje końcową wartość 300 kg. Taki typ obliczeń jest standardem w branży budowlanej, gdzie precyzyjne proporcje materiałów zapewniają wytrzymałość i trwałość betonowych konstrukcji. Zastosowanie właściwych proporcji jest kluczowe w kontekście norm budowlanych, takich jak Eurokod 2, który określa zasady projektowania i wykonania konstrukcji betonowych.

Pytanie 15

Przedstawioną na rysunku szklaną plombę kontrolną umieszczaną na elementach betonowych stosuje się w celu

A. określenia stopnia zagęszczenia betonu.

B. oznaczenia wodożądności zastosowanego kruszywa.

C. oceny stopnia zmian w obrębie powstałego spękania.

D. oznaczenia wytrzymałości elementu na ściskanie.

Szklana plomba kontrolna, którą widzisz na rysunku, to naprawdę ważne narzędzie do monitorowania pęknięć w elementach betonowych. Dzięki niej możemy dokładnie obserwować, czy pęknięcia się powiększają, co jest kluczowe dla oceny stanu konstrukcji. Właściwie, monitoring tych spękań jest mega ważny, bo pozwala na szybkie wyłapanie problemów, które mogą prowadzić do poważnych uszkodzeń, a nawet do katastrof budowlanych. W praktyce plomby kontrolne to coś, co inżynierowie powinni stosować zgodnie z najlepszymi praktykami, a także z normami, jak PN-EN 1992, czyli tymi, które wymagają regularnej kontroli stanu technicznego betonów. W miejscach narażonych na duże obciążenia, na przykład mosty czy wieżowce, to zapewnia bezpieczeństwo i trwałość budynków. Warto też dodać, że szklane plomby mogą być używane w połączeniu z innymi metodami monitoringu, jak analiza ultradźwiękowa, co znacznie zwiększa dokładność w ocenie konstrukcji.

Pytanie 16

Aby zagęścić mieszankę betonową w stropach wykonywanych na budowie, powinno się zastosować

A. stół wibracyjny

B. wibrator powierzchniowy

C. wibrator przyczepny

D. walce prasujące

Wybór wibratora powierzchniowego do zagęszczania mieszanki betonowej w płytach stropowych jest zasłużony ze względu na jego skuteczność w usuwaniu powietrza i homogenizacji mieszanki. Wibratory te są projektowane do pracy na dużych powierzchniach, co czyni je idealnym narzędziem przy wylewkach betonowych, gdzie uzyskanie odpowiedniej gęstości i jednorodności materiału jest kluczowe. Działanie wibratora powierzchniowego polega na wytwarzaniu drgań, które przenikają przez mieszankę, powodując spływanie cząstek betonu w kierunku dolnej warstwy formy, co eliminuje pęcherzyki powietrza i zwiększa gęstość betonu. Przykładem zastosowania wibratora powierzchniowego jest jego użycie przy wylewaniu dużych płyt betonowych na budowach komercyjnych, gdzie niezawodna jakość i trwałość konstrukcji są niezbędne. Przykładowo, w normach PN-EN 206-1 dotyczących betonu, podkreślono znaczenie eksploatacji odpowiednich narzędzi w celu osiągnięcia pożądanych właściwości mechanicznych oraz odporności betonu. Wibratory powierzchniowe, dzięki swojej konstrukcji, są w stanie wytworzyć bardziej jednorodną mieszankę, co prowadzi do lepszej jakości końcowej produktu.

Pytanie 17

Na podstawie zamieszczonego zestawienia stali zbrojeniowej belki żelbetowej określ, ile prętów zbrojeniowych O10 mm o długości 2 m potrzeba do jej wykonania.

Numer pręta	Ilość [szt.]	Średnica [mm]	Długość [m]	Masa Jednostkowa [kg/m]	Długość ogółem BST500 [m]	Masa ogółem BST500 [kg]
1	2	10	2,960	0,617	5,920	3,652
2	2	10	2,960	0,617	5,920	3,652
3	2	10	2,000	0,617	4,000	2,468
4	12	8	1,240	0,395	14,880	5,878
5	4	6	1,240	0,222	4,960	1,101
Razem					35,680	16,751

A. 6 prętów.

B. 4 pręty.

C. 2 pręty.

D. 8 prętów.

Poprawna odpowiedź to 2 pręty zbrojeniowe o średnicy 10 mm i długości 2 m, co wynika bezpośrednio z analizy zestawienia stali zbrojeniowej. W kontekście projektowania konstrukcji żelbetowych, właściwe określenie ilości prętów zbrojeniowych jest kluczowe, aby zapewnić odpowiednią nośność i stabilność elementów nośnych. Zbrojenie żelbetowe ma na celu wzmocnienie betonu, który dobrze radzi sobie z obciążeniami ściskającymi, natomiast zbrojenie toleruje siły rozciągające. W praktyce inżynieryjnej, stosowanie odpowiedniej ilości prętów zbrojeniowych zależy od wymagań projektowych, obliczeń statycznych oraz lokalnych przepisów budowlanych. Przy projektowaniu ważne jest także uwzględnienie standardów, takich jak Eurokod 2, który szczegółowo określa wymagania dotyczące zbrojenia w konstrukcjach żelbetowych. Zastosowanie 2 prętów O10 mm o długości 2 m jest bezpiecznym rozwiązaniem dla standardowych obciążeń, które może wystąpić w belkach o podobnych wymiarach.

Pytanie 18

Jakie kruszywo powinno być użyte do produkcji betonu lekkiego?

A. Żwir

B. Keramzyt

C. Piasek łamany

D. Pospółkę

Keramzyt jest materiałem powszechnie stosowanym do produkcji betonu lekkiego ze względu na swoje korzystne właściwości fizyczne, takie jak niska gęstość oraz doskonałe właściwości izolacyjne. Wykonując beton lekki, kluczowym celem jest osiągnięcie jak najmniejszej masy przy zachowaniu odpowiedniej wytrzymałości. Keramzyt, będący lekkim kruszywem uzyskiwanym z wypalanej gliny, spełnia te wymagania, oferując gęstości w zakresie 300-900 kg/m³, co pozwala na znaczne obniżenie masy gotowej mieszanki betonowej. W praktyce, beton lekki z keramzytu jest szeroko stosowany w budownictwie, szczególnie w konstrukcjach, gdzie istotne jest ograniczenie obciążenia, takich jak w stropach, ścianach wewnętrznych czy w elementach prefabrykowanych. Dodatkowo, keramzyt charakteryzuje się dobrymi właściwościami akustycznymi oraz termicznymi, co czyni go doskonałym wyborem do zastosowań, gdzie wymagana jest oszczędność energii i komfort cieplny. Wiedza ta jest zgodna z normami PN-EN 206, które określają wymagania dla betonu, w tym stosowanie różnorodnych kruszyw w zależności od planowanych zastosowań.

Pytanie 19

Przyspieszenie procesu dojrzewania betonu poprzez autoklawizację polega na

A. podgrzewaniu świeżego betonu w foremce za pomocą pary

B. naparzaniu gotowej konstrukcji pod zwiększonym ciśnieniem

C. podgrzewaniu składników betonu przy użyciu pary

D. naparzaniu świeżego betonu w foremce korzystając z prądu

Kiedy mówimy o autoklawizacji, to jest to naprawdę ważny proces w produkcji betonowych elementów. Chodzi o to, że już utwardzony beton wrzucamy do autoklawy, gdzie podgrzewamy go parą w wysokich temperaturach i pod dużym ciśnieniem. Dzięki temu, beton może stać się o wiele bardziej wytrzymały w znacznie krótszym czasie niż w tradycyjnych warunkach. W praktyce to przyspiesza dojrzewanie betonu i sprawia, że jest on bardziej odporny na różne czynniki zewnętrzne. Na przykład, stosuje się to w prefabrykowanych elementach konstrukcyjnych jak płyty, belki i słupy, które muszą spełniać dosyć wysokie wymagania w krótkim czasie. W sumie, autoklawizacja wymaga przestrzegania pewnych procedur, żeby uzyskać jak najlepszą jakość tych elementów.

Pytanie 20

Aby zapewnić odpowiednią kooperację stali z betonem oraz chronić pręty zbrojeniowe przed korozją, konieczne jest zastosowanie materiału o odpowiedniej grubości

A. otulinę z betonu

B. izolację z wełny mineralnej

C. otulinę z gipsu

D. izolację z folii budowlanej

Otulina z betonu jest kluczowym elementem w zapewnieniu odpowiedniej współpracy stali i betonu, ponieważ jej główną funkcją jest nie tylko ochrona prętów zbrojeniowych przed korozją, ale także zapewnienie właściwego połączenia z otaczającym materiałem. Grubość otuliny jest ściśle określona w normach budowlanych, takich jak PN-EN 1992-1-1, które zalecają minimalne wartości otuliny w zależności od klasy agresywności środowiska. Praktyczne zastosowanie otuliny z betonu polega na tym, że działa ona jako bariera ochronna, która chroni stal przed szkodliwym działaniem wody, soli oraz innych substancji chemicznych. W przypadku konstrukcji żelbetowych, odpowiednia otulina jest niezbędna dla zapewnienia trwałości i długowieczności obiektów budowlanych. Przykładowo, w budynkach narażonych na działanie wody gruntowej, zastosowanie odpowiedniej grubości otuliny znacząco podnosi bezpieczeństwo konstrukcji, minimalizując ryzyko korozji zbrojenia.

Pytanie 21

Aby przygotować 1 tonę zbrojenia ze stali żebrowanej, zbrojarz potrzebuje 50 godzin pracy. Stawka za godzinę pracy wynosi 20 zł. Jaką kwotę należy zapłacić za robociznę zbrojarza, który zamontuje zbrojenie w 3 żelbetowych belkach? Masa zbrojenia jednej belki to 200 kg.

A. 600 zł

B. 1000 zł

C. 200 zł

D. 3000 zł

Aby obliczyć koszt robocizny zbrojarza, który wykonuje zbrojenie dla trzech żelbetowych belek, należy najpierw ustalić całkowitą masę zbrojenia. Skoro jedna belka wymaga 200 kg zbrojenia, to dla trzech belek potrzebujemy 600 kg. Zbrojenie ze stali żebrowanej jest produktem, który wymaga określonej ilości pracy oraz czasu na jego przygotowanie i montaż. Zgodnie z danymi, zbrojarz potrzebuje 50 godzin na ułożenie 1 tony (1000 kg) zbrojenia. Przekładając tę informację na 600 kg, otrzymujemy: 50 godzin/tonę * 0,6 tony = 30 godzin pracy. Koszt 1 godziny pracy zbrojarza wynosi 20 zł, więc całkowity koszt robocizny to: 30 godzin * 20 zł/godzinę = 600 zł. Taka kalkulacja jest niezbędna w praktyce budowlanej, aby właściwie szacować koszty projektów budowlanych oraz zlecać odpowiednie prace wykonawcom, co jest zgodne z dobrymi praktykami w zarządzaniu projektami budowlanymi.

Pytanie 22

Gięcie ręczne prętów zbrojeniowych o średnicy Ø8 mm powinno być przeprowadzone przy zastosowaniu

A. klucza zbrojarskiego

B. wciągarki ręcznej

C. spawarki elektrycznej

D. obcążków zbrojarskich

Ręczne gięcie prętów zbrojeniowych Ø8 mm przy użyciu klucza zbrojarskiego jest praktycznym i efektywnym rozwiązaniem, które pozwala na precyzyjne formowanie prętów w odpowiednich kątach oraz kształtach wymaganych w konstrukcjach budowlanych. Klucz zbrojarski, znany również jako klucz do zbrojenia, jest narzędziem specjalnie zaprojektowanym do gięcia zbrojenia, co pozwala na uzyskanie stabilnych i trwałych elementów. Użycie klucza zbrojarskiego przygięciu prętów zbrojeniowych zapewnia nie tylko wygodę i bezpieczeństwo pracy, ale także minimalizuje ryzyko uszkodzenia materiału, co jest kluczowe dla zachowania wysokiej jakości betonu zbrojonego. Dobre praktyki w zakresie zbrojenia zalecają stosowanie tego narzędzia, aby zagwarantować zgodność z normami budowlanymi oraz trwałość konstrukcji. Warto również zaznaczyć, że klucz ten umożliwia gięcie prętów w różnych płaszczyznach, co zwiększa jego wszechstronność i użyteczność w pracach budowlanych, przyspieszając proces tworzenia zbrojeń.

Pytanie 23

Korzystając z informacji zawartych we fragmencie specyfikacji technicznej wykonania i odbioru robót betoniarskich określ maksymalną wysokość, z której może odbywać się zrzucanie mieszanki betonowej o konsystencji plastycznej przy betonowaniu słupa o przekroju 50x50 cm, bez krzyżującego się zbrojenia.

Specyfikacja techniczna wykonania i odbioru robót betoniarskich (Fragment)
1.	Wysokość swobodnego zrzucania mieszanki betonowej o konsystencji wilgotnej i gęsto plastycznej nie powinna przekraczać 3 m.
2.	Słupy o przekroju co najmniej 40x40 cm, lecz nie większym niż 80x80 cm, bez krzyżującego się zbrojenia, mogą być betonowane od góry z wysokości nie większej niż 5,0 m. Przy stosowaniu mieszanki o konsystencji plastycznej lub ciekłej betonowanie słupów od góry może odbywać się z wysokości nie przekraczającej 3,5 m.
3.	W przypadku układania mieszanki betonowej z większych wysokości niż podane w pkt. 1 i 2 należy stosować rynny, rury teleskopowe, rury elastyczne (rękawy) itp.

A. 0,5 m

B. 3 m

C. 5 m

D. 3,5 m

Odpowiedź 3,5 m jest jak najbardziej na miejscu, bo według norm i specyfikacji technicznych, maksymalna wysokość, z jakiej można zrzucać mieszankę betonową o plastycznej konsystencji dla słupa o przekroju 50x50 cm, nie powinna przekraczać tej wartości. W dokumentach technicznych mówi się, że dla słupów o różnych przekrojach, od 40x40 cm do 80x80 cm, zrzut powinien wynosić max 3,5 m. To ważne, bo zapewnia lepszą jakość betonu i minimalizuje ryzyko segregacji mieszanki. Z mojego doświadczenia wiem, że gdy zrzucamy beton z większej wysokości, może to uszkodzić strukturę i osłabić beton, a to w efekcie wpływa na nośność. Gdy betonujemy słupy, kluczowe jest też trzymanie się zaleceń dotyczących czasu wiązania betonu i korzystania z odpowiednich dodatków, które mogą zmieniać właściwości mieszanki. Przywiązanie do tych standardów nie tylko poprawia jakość wykonania robót, ale także wpływa na bezpieczeństwo konstrukcji na dłuższą metę.

Pytanie 24

W żelbetowych płytach z jednokierunkowym zbrojeniem wykorzystuje się

A. zbrojenie nośne i strzemiona

B. zbrojenie nośne i zbrojenie rozdzielcze

C. strzemiona i zbrojenie rozdzielcze

D. pręty odgięte i strzemiona

W płytach żelbetowych zbrojonych jednokierunkowo stosuje się zbrojenie nośne oraz zbrojenie rozdzielcze, co jest zgodne z podstawowymi zasadami projektowania konstrukcji żelbetowych. Zbrojenie nośne, wykonane z prętów stalowych, jest kluczowe dla przenoszenia obciążeń działających na płytę, a jego odpowiednie rozmieszczenie zapewnia właściwą sztywność oraz nośność konstrukcji. Z kolei zbrojenie rozdzielcze pełni istotną rolę w kontrolowaniu pęknięć, które mogą występować w wyniku odkształceń termicznych oraz różnic ciśnień. Przykładem zastosowania tej techniki może być projektowanie stropów w budynkach mieszkalnych, gdzie obciążenia są jednorodne. W praktyce inżynierskiej warto stosować zasady projektowania zgodne z normą PN-EN 1992-1-1, która reguluje sposób obliczeń i projektowania konstrukcji żelbetowych, aby zapewnić bezpieczeństwo i trwałość obiektów budowlanych. Odpowiedni dobór zbrojenia oraz jego rozmieszczenie pozwala na optymalne wykorzystanie materiałów budowlanych oraz minimalizację kosztów budowy.

Pytanie 25

Stal zbrojeniowa żebrowana dwuskośnie z podwójnymi żeberkami przedstawiona na rysunku jest klasy

A. A-I

B. A-IIIN

C. A-II

D. A-III

Odpowiedź A-IIIN jest poprawna, ponieważ stal zbrojeniowa żebrowana dwuskośnie z podwójnymi żeberkami charakteryzuje się specyficznym kształtem oraz układem żeberek, które są kluczowe w klasyfikacji stali. Klasa A-IIIN, zgodnie z normą PN-EN 1992-1-1, określa stal, która zapewnia dobre właściwości przyczepności w betonie, co jest istotne dla trwałości konstrukcji. Przykładem zastosowania stali A-IIIN są konstrukcje nośne w budownictwie, gdzie wymagane są wysokie parametry wytrzymałościowe. W praktyce, odpowiedni dobór klasy stali zbrojeniowej ma istotny wpływ na projektowanie i bezpieczeństwo budynków. Stal A-IIIN znajduje zastosowanie w konstrukcjach wymagających dużych obciążeń, takich jak wiadukty i mosty, gdzie podwójne żeberka zapewniają lepsze rozkłady naprężeń i zwiększają odporność na działanie sił zewnętrznych. Znajomość klasyfikacji i odpowiednich norm jest kluczowa dla inżynierów budowlanych, co podkreśla znaczenie stosowania stali zbrojeniowej zgodnie z obowiązującymi standardami.

Pytanie 26

Wykonano badanie konsystencji mieszanki betonowej metodą opadu stożka. Jakiej klasy konsystencji jest badana mieszanka, jeżeli opad stożka w trakcie pomiaru wyniósł 14 cm?

Klasa konsystencji
Klasa	Opad [cm]
S1	1÷4
S2	5÷9
S3	10÷15
S4	16÷21
S5	≥ 22

A. S1

B. S2

C. S4

D. S3

Badanie konsystencji mieszanki betonowej metodą opadu stożka jest kluczowe w procesie zapewnienia jakości betonu. W przypadku opadu stożka wynoszącego 14 cm, mieszanka klasyfikowana jest jako S3, co oznacza, że jej konsystencja jest plastyczna. Taka klasa konsystencji jest często wykorzystywana w pracach, gdzie beton musi być łatwy do formowania, ale nie może być zbyt rzadki, aby nie tracił swoich właściwości nośnych. Klasa S3 jest szczególnie przydatna w przypadku elementów monolitycznych, gdzie wymagana jest dobra urabialność betonu, ale także jego stabilność. Zastosowanie betonu o takiej konsystencji znajduje się w budownictwie mieszkalnym, mostowym i przemysłowym, gdzie precyzja formowania i dobre wypełnienie form wymagają odpowiedniego stopnia płynności mieszanki. Przykładem może być wylewanie stropów czy fundamentów, gdzie właściwa konsystencja pozwala na łatwe rozprowadzenie betonu bez ryzyka powstawania pustek czy niejednorodności.

Pytanie 27

W trakcie betonowania schodów do zagęszczenia betonu oraz wyrównania powierzchni stopni konieczne jest zastosowanie

A. sztychówki i kielni

B. wibratora powierzchniowego

C. zacieraczki mechanicznej do betonu

D. ubijaka i packi

Wybór innych narzędzi do zagęszczania mieszanki betonowej oraz wyrównywania powierzchni schodów może wydawać się kuszący, jednak nie są to rozwiązania optymalne. Ubijak i packi, mimo że są przydatne w innych kontekstach, nie zapewniają odpowiedniego zagęszczenia betonu. Ubijak ręczny nie jest w stanie skutecznie usunąć powietrza z mieszanki, co prowadzi do powstawania bąbelków i pustek w strukturze betonu, co z kolei wpływa na osłabienie jego wytrzymałości. Sztychówka i kielnia są narzędziami przeznaczonymi przede wszystkim do formowania i kształtowania betonu, ale nie są wyposażone w mechanizmy, które efektywnie wprowadzałyby drgania w mieszankę, co jest kluczowe dla uzyskania pożądanej jakości. Zacieraczka mechaniczna, choć może być używana do wygładzania powierzchni, nie ma właściwości zagęszczających, co również negatywnie wpływa na ostateczny rezultat. Wybierając niewłaściwe narzędzia, można popełnić błąd myślowy polegający na założeniu, że wystarczy jedynie wygładzić powierzchnię, aby uzyskać wysokiej jakości beton. Należy pamiętać, że kluczowym etapem jest odpowiednie zagęszczenie mieszanki, co zapewnia jej jednorodność i trwałość. Dlatego, aby uniknąć problemów z jakością betonu, warto korzystać z wibratorów powierzchniowych, które są standardem w branży budowlanej.

Pytanie 28

Gatunek stali zbrojeniowej o symbolu St0S oznacza stal

A. nieuspokojoną

B. niepodatną do spawania

C. podatną do spawania

D. półuspokojoną

Stal zbrojeniowa oznaczona symbolem St0S jest materiałem, który odznacza się dobrą podatnością do spawania. To oznaczenie wskazuje, że stal ta została poddana odpowiednim procesom technologicznym, co czyni ją idealnym wyborem w konstrukcjach, gdzie spawanie jest kluczowym elementem łączenia elementów stalowych. Przykładowo, w konstrukcjach budowlanych, takich jak mosty czy budynki, wykorzystanie stali podatnej do spawania pozwala na osiągnięcie wysokiej wytrzymałości połączeń oraz zwiększenie efektywności procesu budowlanego. Zgodnie z normą PN-EN 10080:2005, materiały zbrojeniowe muszą być zgodne z wymaganiami dotyczącymi spawalności, co zapewnia ich trwałość i bezpieczeństwo w użytkowaniu. W praktyce, zastosowanie stali podatnej do spawania umożliwia tworzenie skomplikowanych struktur, co jest szczególnie przydatne w nowoczesnym budownictwie inżynieryjnym. Dodatkowo, znajomość właściwości stali zbrojeniowej, takich jak ich podatność na spawanie, jest kluczowa dla inżynierów i projektantów, którzy muszą podejmować decyzje dotyczące doboru odpowiednich materiałów do specyficznych aplikacji.

Pytanie 29

Korzystając z informacji zawartych we fragmencie specyfikacji technicznej wykonania i odbioru robót betoniarskich, określ maksymalną wysokość, z której może być układana mieszanka betonowa o konsystencji plastycznej przy betonowaniu słupa o przekroju 50x50 cm, bez krzyżującego się zbrojenia.

Specyfikacja techniczna wykonania i odbioru robót betoniarskich
(Fragment)
1.	Wysokość swobodnego zrzucania mieszanki betonowej o konsystencji wilgotnej i gęsto plastycznej nie powinna przekraczać 3 m.
2.	Słupy o przekroju co najmniej 40x40 cm, lecz nie większym niż 80x80 cm, bez krzyżującego się zbrojenia, mogą być betonowane od góry z wysokości nie większej niż 5,0 m. Przy stosowaniu mieszanki o konsystencji plastycznej lub ciekłej betonowanie słupów od góry może odbywać się z wysokości nie przekraczającej 3,5 m.
3.	W przypadku układania mieszanki betonowej z większych wysokości niż podane w pkt. 1 i 2 należy stosować rynny, rury teleskopowe, rury elastyczne (rękawy) itp.

A. 3,5 m

B. 3 m

C. 5 m

D. 0,5 m

Odpowiedź 3,5 m jest poprawna, ponieważ zgodnie z obowiązującą specyfikacją techniczną, konstrukcje słupowe o przekroju 50x50 cm mogą być betonowane z wysokości nie przekraczającej 3,5 m, gdy stosuje się mieszankę betonową o konsystencji plastycznej. Wysokość ta jest bezpieczna, ponieważ pozwala na prawidłowe wypełnienie formy betonowej bez ryzyka segregacji komponentów mieszanki. W praktyce oznacza to, że przy betonowaniu słupa, ważne jest, aby nie przekraczać wskazanej wysokości, aby zapewnić odpowiednią jakość betonu i uniknąć osłabienia konstrukcji. Podczas układania mieszanki z wyższej wysokości, może dochodzić do niepożądanych efektów, takich jak spadek jakości, co mogą potwierdzić standardy budowlane, takie jak PN-EN 206-1, które podkreślają znaczenie dbałości o parametry mieszanki betonowej. Dbanie o odpowiednie parametry podczas betonowania ma kluczowe znaczenie dla długowieczności i bezpieczeństwa budowli.

Pytanie 30

Na ilustracji przedstawiono sprzęt przeznaczony do

A. transportu i podawania kruszywa.

B. wykonywania mieszanki betonowej.

C. transportu i podawania mieszanki betonowej.

D. wykonywania zapraw budowlanych.

Wybór niepoprawnej odpowiedzi może wynikać z nieporozumienia dotyczącego funkcji betoniarki w procesie budowlanym. Często błędnie zakłada się, że urządzenia te są wykorzystywane do samodzielnego wykonywania mieszanki betonowej. Należy zaznaczyć, że mieszanka betonowa jest wytwarzana z surowców takich jak cement, kruszywo i woda w betoniarni, a betoniarka jedynie transportuje i podaje tę mieszankę na plac budowy. Dodatkowo, odpowiedzi sugerujące, że betoniarka służy do transportu kruszywa lub do wykonywania zapraw budowlanych, są mylące. Kruszywo jest materiałem wykorzystywanym w produkcji betonu, ale transportuje się je zwykle innymi pojazdami, takimi jak wywrotki. Ponadto, zaprawy budowlane, które są innego typu materiałami wiążącymi, wymagają oddzielnych procesów produkcyjnych. Takie niepoprawne wnioski wynikają z braku zrozumienia różnic między tymi materiałami oraz ich zastosowaniem na placu budowy, co jest kluczowe dla zachowania standardów jakości w branży budowlanej. Warto zwrócić uwagę na to, jak istotne jest zrozumienie specyfiki używanych urządzeń i materiałów, aby uniknąć podstawowych pomyłek w przyszłości.

Pytanie 31

Urządzenie przedstawione na rysunku należy stosować do

A. spawania elektrycznego prętów zbrojenia.

B. zgrzewania punktowego stali zbrojeniowej.

C. spawania gazowego prętów zbrojenia.

D. cięcia grubej stali zbrojeniowej.

To urządzenie, które widzisz na obrazku, to zgrzewarka punktowa. Jak najbardziej nadaje się do zgrzewania stali zbrojeniowej. Wiesz, zgrzewanie punktowe to jedna z najpopularniejszych metod w przemyśle budowlanym czy motoryzacyjnym. Cały proces polega na podaniu prądu o dużym natężeniu w miejscu, gdzie dwa elementy się stykają. Dzięki temu materiał się nagrzewa i topnieje, co sprawia, że elementy łączą się na stałe. Przykładowo, w budownictwie używa się jej do łączenia prętów w konstrukcjach betonowych. To jest ważne dla wytrzymałości całej budowli. Wg norm branżowych takie połączenia muszą spełniać konkretne wymagania jakościowe, a zgrzewanie punktowe jest uznawane za jedną z najefektywniejszych metod. I co istotne, zgrzewanie punktowe jest naprawdę szybkie, co w projektach, gdzie czas ma znaczenie, jest kluczowe.

Pytanie 32

Na podstawie przedstawionej receptury oblicz ilość cementu i piasku potrzebną do wykonania 250 dm³ mieszanki betonowej.

Beton C 12/15
Receptura na 1 m³ mieszanki betonowej
cement CEM I 32,5	– 280 kg
piasek (0/2mm)	– 420 dm³
żwir (powyżej 2mm)	– 740 dm³
woda	– 180 dm³

A. Cement – 90 kg, piasek – 100 dm3

B. Cement – 45 kg, piasek – 84 dm3

C. Cement – 140 kg, piasek – 200 dm3

D. Cement – 70 kg, piasek – 105 dm3

Poprawna odpowiedź to 70 kg cementu i 105 dm3 piasku. Aby obliczyć ilość materiałów potrzebnych do wykonania 250 dm3 mieszanki betonowej, należy skorzystać z proporcji. W recepturze podano ilości dla 1 m3 betonu, co odpowiada 1000 dm3. Zatem, aby znaleźć ilości dla 250 dm3, stosujemy współczynnik 0,25. W wyniku tego obliczenia uzyskujemy: 1 m3 = 280 kg cementu i 420 dm3 piasku, co po pomnożeniu przez 0,25 daje odpowiednio 70 kg cementu i 105 dm3 piasku. Zastosowanie proporcji jest kluczowe w budownictwie, szczególnie przy mieszaniu materiałów budowlanych, ponieważ pozwala na zachowanie odpowiednich właściwości mieszanki, takich jak jej wytrzymałość i trwałość. Przykładem praktycznego zastosowania jest przygotowanie betonu na budowie, gdzie precyzyjne obliczenia ilości składników są niezbędne do zapewnienia, że końcowy produkt spełnia wymagania norm budowlanych.

Pytanie 33

Który element żelbetowy betonuje się w przedstawionym na rysunku deskowaniu?

A. Płytę fundamentową.

B. Płytę stropową.

C. Stopę fundamentową schodkową.

D. Stopę fundamentową trapezową.

Na podstawie przedstawionego rysunku możemy zaobserwować deskowanie, które jest charakterystyczne dla stóp fundamentowych schodkowych. Elementy te mają zróżnicowaną wysokość i schodkowy kształt, co umożliwia ich dostosowanie do warunków gruntowych i obciążeniowych na placu budowy. Stopy fundamentowe schodkowe są szczególnie użyteczne w przypadku nierównych terenów, ponieważ ich konstrukcja pozwala na lepsze rozłożenie obciążeń i stabilizację całej konstrukcji. W praktyce, ich zastosowanie jest zgodne z obowiązującymi normami budowlanymi, które wskazują na konieczność odpowiedniego fundamentowania w trudnych warunkach gruntowych. Dodatkowo, przy projektowaniu takich elementów należy zwrócić uwagę na zastosowanie odpowiednich materiałów, które zapewnią odpowiednią wytrzymałość oraz trwałość konstrukcji. Przykładem mogą być stopy fundamentowe schodkowe używane pod słupy nośne lub w konstrukcjach mostów, gdzie stabilność jest kluczowym czynnikiem.

Pytanie 34

Na podstawie zamieszczonego fragmentu katalogu wskaż symbol podkładki dystansowej, którą należy zastosować, aby zapewnić prętom O12 mm zbrojenia pionowego ściany żelbetowej otulenie o grubości 25 mm.

Symbol podkładki	Średnica zbrojenia [mm]	Grubość otuliny betonu [mm]
15/4-12	4 ÷ 12	15
20/4-12	4 ÷ 12	20
25/4-12	4 ÷ 12	25
30/4-12	4 ÷ 12	30
35/6-20	6 ÷ 20	35
40/6-20	6 ÷ 20	40

A. 20/4-12

B. 30/4-12

C. 15/4-12

D. 25/4-12

Odpowiedź 25/4-12 jest poprawna, ponieważ zgodnie z przepisami dotyczącymi projektowania żelbetonowych konstrukcji, otulina dla prętów zbrojeniowych jest kluczowym aspektem wpływającym na trwałość i bezpieczeństwo całej konstrukcji. Oznaczenie 25/4-12 wskazuje na podkładkę dystansową, która zapewnia otulinę o grubości 25 mm dla prętów o średnicy 12 mm. Odpowiednia otulina chroni zbrojenie przed korozją oraz wpływami chemicznymi, co jest szczególnie istotne w konstrukcjach eksponowanych na działanie czynników atmosferycznych. Przykład zastosowania tej podkładki można znaleźć w budownictwie mieszkalnym, gdzie zapewnienie minimalnej otuliny, wynikającej z norm budowlanych, jest niezbędne dla zachowania wysokiej jakości wykonania. W praktyce, stosowanie odpowiednich podkładek dystansowych jest zgodne z normami PN-EN 1992-1-1, które regulują projektowanie konstrukcji betonowych.

Pytanie 35

Jakie dodatki należy używać w mieszance betonowej podczas prac w czasie wysokich temperatur?

A. Przyspieszające wiązanie

B. Upłynniające mieszankę

C. Uplastyczniające mieszankę

D. Opóźniające wiązanie

Wybór domieszek opóźniających wiązanie betonu jest kluczowy podczas robót w warunkach podwyższonej temperatury. Te dodatki, znane również jako retardy, mają na celu wydłużenie czasu wiązania mieszanek betonowych, co jest szczególnie istotne, gdy temperatura otoczenia wzrasta. Wysokie temperatury mogą powodować zbyt szybkie parowanie wody z mieszanki, co z kolei prowadzi do problemów z równomiernym i efektywnym utwardzaniem betonu. Opóźniające wiązanie pozwala na dłuższe przetwarzanie betonu, umożliwiając lepsze rozprowadzenie mieszanki oraz zmniejszenie ryzyka pojawienia się pęknięć. Przykładem zastosowania tych domieszek jest betonowanie w upalne dni, gdzie ich użycie pozwala na zachowanie odpowiedniej konsystencji mieszanki oraz lepszą jakość końcowego produktu. Stosowanie domieszek opóźniających wiązanie powinno być zgodne z normami branżowymi, takimi jak PN-EN 206, które dostarczają wytycznych dotyczących jakości i właściwego doboru składników betonu.

Pytanie 36

Na podstawie danych z tabeli wynika, że po 28 dniach wiązania i twardnienia cement klasy 42,5 normalnie twardniejący osiągnie normową wytrzymałość na ściskanie w granicach

A. 32,5 - 52,5 MPa

B. 32,5 - 42,5 MPa

C. 32,5 - 62,5 MPa

D. 42,5 - 62,5 MPa

Odpowiedź "42,5 - 62,5 MPa" jest poprawna, ponieważ odzwierciedla rzeczywisty zakres wytrzymałości na ściskanie cementu klasy 42,5 normalnie twardniejącego po 28 dniach. Zgodnie z normami branżowymi, cement o klasie wytrzymałości 42,5 powinien po tym czasie osiągać minimum 42,5 MPa, natomiast maksymalna wartość wytrzymałości nie powinna przekraczać 62,5 MPa. Przykładowo, w praktyce budowlanej, określenie klasy cementu jest kluczowe przy projektowaniu konstrukcji, w których wymagana jest określona wytrzymałość na ściskanie. W przypadku konstrukcji nośnych, takich jak stropy czy fundamenty, stosowanie cementu klasy 42,5 pozwala na zapewnienie odpowiedniej trwałości i bezpieczeństwa budowli. Zastosowanie cementu w tym zakresie jest również zgodne z normą PN-EN 197-1, która reguluje wymagania dotyczące cementów. Znajomość wytrzymałości tego materiału jest istotna przy planowaniu mieszanki betonowej oraz jej zastosowań, co wpływa na jakość i trwałość finalnego produktu.

Pytanie 37

Na podstawie danych zawartych w tabeli określ najkrótszy czas mieszania mieszanki betonowej o konsystencji S4 (oznaczonej wg opadu stożka), w betoniarce o pojemności 250 litrów.

Pojemność robocza betoniarki [litry]	Najkrótszy czas mieszania mieszanki o konsystencji *wg opadu stożka [minuty]
Pojemność robocza betoniarki [litry]	S4 i S5*	S3*	S1 i S2*
do 500	1,0	1,5	ustalić doświadczalnie, nie mniej niż 2 minuty
od 500 do 1000	1,5	2,0
od 1000 do 2000	2,0	2,5

A. 1,0 minuta.

B. 2,5 minuty.

C. 2,0 minuty.

D. 1,5 minuty.

Odpowiedź 1,0 minuta jest jak najbardziej poprawna. Wynika to z danych, które znajdziesz w tabeli dotyczącej czasów mieszania betonu o konsystencji S4 w betoniarkach do 500 litrów. Normy PN-EN 206-1 mówią, że czas mieszania jest super ważny, bo wpływa na to, jak jednorodna będzie mieszanka betonowa i jakie będzie miała właściwości wytrzymałościowe. Konsystencja S4 oznacza, że mieszanka jest dosyć płynna, dlatego ważne jest, żeby czas mieszania był krótszy, żeby nie stracić za dużo wody i żeby jakość była na dobrym poziomie. W praktyce budowlanej, czas mieszania często dostosowujemy do konkretnego projektu, ale zawsze warto kierować się tym, co mówią producenci sprzętu i ogólnie branżowe wytyczne. Jeśli użyjesz dobrego czasu mieszania, to możesz poprawić efektywność pracy i jakość betonu, a to jest kluczowe dla trwałości i bezpieczeństwa konstrukcji.

Pytanie 38

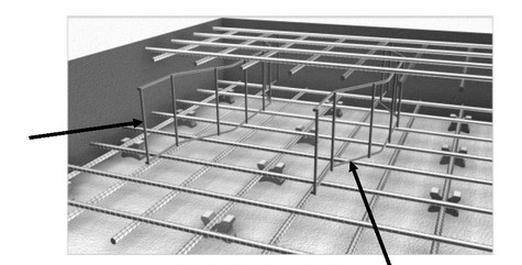

Elementy oznaczone strzałkami na zdjęciu zbrojenia płyty stosuje się w celu

A. wzmocnienia nośności płyty w strefie przypodporowej.

B. utrzymania stałej odległości pomiędzy dolnym i górnym zbrojeniem płyty.

C. połączenia miejsc betonowania przed i po przerwie roboczej.

D. zapewnienia otulenia betonem dolnej i górnej siatki zbrojenia płyty.

Elementy oznaczone strzałkami na zdjęciu to dystanse zbrojeniowe, które pełnią kluczową rolę w procesie betonowania. Utrzymanie stałej odległości pomiędzy dolnym i górnym zbrojeniem płyty jest niezbędne dla zapewnienia odpowiedniego otulenia zbrojenia betonem. Odpowiednia wysokość zbrojenia wpływa na właściwości mechaniczne elementu, a także na jego odporność na korozję. Przykładowo, zgodnie z normą PN-EN 1992-1-1, otulenie zbrojenia powinno wynosić co najmniej 20 mm, aby zminimalizować ryzyko uszkodzeń spowodowanych wpływem czynników atmosferycznych. Dystanse zbrojeniowe pozwalają na zachowanie tych odległości w sposób systematyczny i powtarzalny, co jest istotne w przypadku dużych konstrukcji. Ich zastosowanie nie tylko wpływa na wytrzymałość, ale również na trwałość elementów, co jest zasadnicze z perspektywy długoterminowej eksploatacji budowli.

Pytanie 39

Do wykonania zbrojenia słupów użyto 126 prętów o długości 5,85 m, które powstały z prętów o długości 12 m. Ile stali pozostało niewykorzystane?

A. 27,95 m

B. 18,90 m

C. 21,58 m

D. 16,55 m

Aby obliczyć ilość niewykorzystanej stali, należy najpierw określić całkowitą długość wszystkich prętów wykorzystanych do zbrojenia słupów. Mamy 126 prętów o długości 5,85 m, co daje łączną długość równą 126 * 5,85 m = 738,6 m. Następnie musimy obliczyć łączną długość prętów, które zostały wykorzystane do ich produkcji. Każdy pręt ma długość 12 m, więc ilość stali potrzebnej do wykonania 126 prętów wynosi 126 * 12 m = 1512 m. Różnica między długością stali wykorzystanej a długością stali użytej do produkcji prętów to 1512 m - 738,6 m = 773,4 m, co jest znacznie większą ilością stali, niż można by przypuszczać. Jednak niewykorzystana stal, w kontekście jednego pręta, to długość, która pozostała po przycięciu prętów do wymaganej długości, co daje nam 12 m - 5,85 m = 6,15 m na każdy pręt. Mnożąc 6,15 m przez 126 prętów, otrzymujemy 774 m niewykorzystanej stali, co podkreśla znaczenie efektywnego zarządzania materiałami w budownictwie, a także konieczność minimalizacji strat materiałowych zgodnie z najlepszymi praktykami w branży."

Pytanie 40

Oblicz wydatki na robociznę przy produkcji 10 m³ mieszanki betonowej, jeśli 1 m³ pracownicy przygotowują w czasie 1,29 r-g, a wynagrodzenie za 1 r-g wynosi 15,00 zł?

A. 193,50 zł

B. 1935,00 zł

C. 19,35 zł

D. 150,00 zł

Wyliczenie kosztu robocizny za wykonanie 10 m³ betonu to dość prosta sprawa, jeśli podejdzie się do tego z głową. Robotnicy robią 1 m³ betonu w 1,29 r-g, więc jeśli chcemy wiedzieć, ile czasu zajmie im zrobienie 10 m³, to wystarczy pomnożyć ten czas przez 10. Wychodzi 12,9 r-g. Jak już mamy czas, to przy stawce 15,00 zł za 1 r-g, całkowity koszt robocizny to 12,9 r-g razy 15,00 zł, co daje nam 193,50 zł. W budownictwie takie obliczenia są mega ważne, bo jeśli nie będziesz mieć wszystkiego dokładnie policzone, to możesz mieć spore problemy z budżetem projektu. Zrozumienie tych kalkulacji na pewno pomoże w lepszym planowaniu i zarządzaniu całą budową, co w końcu przekłada się na efektywność oraz rentowność inwestycji.

Rozpocznij nowy egzamin

Powrót do strony głównej
