Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.09 - Organizacja i nadzorowanie procesów produkcji maszyn i urządzeń
Data rozpoczęcia: 12 czerwca 2026 10:00
Data zakończenia: 12 czerwca 2026 10:18

Egzamin niezdany

Wynik: 17/40 punktów (42,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Którą obrabiarkę i narzędzie należy zastosować do wykonania rowka wpustowego w piaście koła przedstawionego na rysunku?

A. Tokarkę i nóż wytaczak.

B. Frezarkę poziomą i frez tarczowy.

C. Dłutownicę i nóż dłutownicy.

D. Frezarkę pionową i frez palcowy.

Wybranie dłutownicy oraz noża dłutownicy do wykonania rowka wpustowego w piaście koła jest najbardziej trafnym rozwiązaniem z kilku powodów. Dłutownice są specjalistycznymi maszynami obróbczych, które zostały zaprojektowane z myślą o precyzyjnej obróbce materiałów, w tym wykonywaniu różnego rodzaju rowków, w tym rowków wpustowych. Nóż dłutownicy, będący narzędziem o zdefiniowanej geometrii, umożliwia osiągnięcie dokładnych wymiarów i wysokiej jakości powierzchni obróbczej. W praktyce, zastosowanie dłutownicy w przemyśle motoryzacyjnym do produkcji kół i wałów napędowych pokazuje jej efektywność oraz standardy jakości, jakie można osiągnąć. Producenci często korzystają z dłutownic w procesach, gdzie precyzja jest kluczowa, a błędy w tolerancjach mogą prowadzić do poważnych konsekwencji eksploatacyjnych. Dłutownica, jako narzędzie do obróbki referencyjnej, zapewnia nie tylko dokładność wykonania, ale również możliwość obróbki skomplikowanych kształtów, co czyni ją niezastąpioną w nowoczesnym rzemiośle i przemyśle.

Pytanie 2

Jakie jest naprężenie w pręcie o przekroju 10 mm2, gdy jest on rozciągany siłą 5 kN?

A. 20 MPa

B. 2 MPa

C. 500 MPa

D. 50 MPa

Wynikiem niepoprawnym są odpowiedzi, które nie uwzględniają prawidłowego obliczenia naprężenia. Na przykład, jeśli ktoś wybrał wartość 50 MPa, mógł popełnić błąd w przeliczeniach. Wartość ta sugerowałaby, że obliczenia były oparte na błędnym obliczeniu pola przekroju lub na niewłaściwej wartości siły. Przy obliczaniu naprężenia ważne jest, aby pamiętać, że jednostki muszą być spójne; 5 kN przeliczone na N daje 5000 N, a pole przekroju przeliczone na m² musi być stosowane w jednostkach SI. Błędem myślowym może być również przyjęcie zbyt małej wartości pola przekroju, co prowadzi do zaniżenia wartości naprężenia. Wybór wartości 20 MPa może wynikać z zastosowania niepoprawnego wzoru lub z błędnego przeliczenia jednostek. W inżynierii materiałowej, szczególnie gdy mówimy o zastosowaniu stali czy innych stopów, precyzyjne obliczenie naprężenia jest niezbędne, aby zapobiec uszkodzeniom konstrukcji oraz zapewnić ich stabilność. Dlatego ważne jest, aby zrozumieć, że błędne dane mogą prowadzić do poważnych konsekwencji w projektowaniu i eksploatacji elementów konstrukcyjnych.

Pytanie 3

Rowki wpustowe czółenkowe powinny być realizowane metodą

A. dłutowania

B. frezowania

C. toczenia

D. strugania

Rowki wpustowe czółenkowe są wycinane przy użyciu frezowania, ponieważ ta metoda umożliwia precyzyjne usunięcie materiału i uzyskanie wymaganych wymiarów oraz tolerancji. Frezowanie jest procesem obróbczo-technologicznym, który polega na usuwaniu materiału z elementu obrabianego przy pomocy narzędzia skrawającego zwanego frezem. W przypadku rowków wpustowych, frezowanie pozwala na uzyskanie gładkich i równych krawędzi, co jest kluczowe dla dalszego montażu elementów czółenka. Praktyczne zastosowanie frezowania rowków wpustowych znajduje miejsce w produkcji maszyn, gdzie precyzyjne dopasowanie elementów jest niezbędne dla ich prawidłowego funkcjonowania. Na przykład, w przemyśle motoryzacyjnym, rowki wpustowe są wykorzystywane do montażu osprzętu silnikowego, co wymaga dużej dokładności i wysokiej jakości wykonania. Dobre praktyki w frezowaniu obejmują dobór odpowiednich parametrów obróbczych, takich jak prędkość obrotowa frezu czy posuw, co bezpośrednio wpływa na jakość wykończenia i trwałość narzędzia skrawającego.

Pytanie 4

Dokładny pomiar małych kątów metodą pośrednią powinien być przeprowadzony

A. kątownikiem walcowym

B. liniałem sinusowym

C. kątownikiem krawędziowym

D. liniałem krawędziowym

Użycie liniału krawędziowego do pomiaru niewielkich kątów jest nieodpowiednie ze względu na jego konstrukcję, która ogranicza precyzję pomiaru. Liniał krawędziowy jest narzędziem, które głównie służy do pomiarów liniowych, a nie do określania kątów. Z kolei kątownik walcowy, choć wykorzystywany w niektórych zastosowaniach związanych z pomiarami kątów, jest bardziej odpowiedni do pomiaru kątów prostych i większych. Jego konstrukcja nie pozwala na precyzyjne odczytywanie niewielkich kątów, co jest kluczowe w wielu dziedzinach inżynierii. Kątownik krawędziowy również nie jest najlepszym wyborem, ponieważ jego zastosowanie ogranicza się do kątów prostych i nie może dostarczyć wystarczającej dokładności przy pomiarze drobnych kątów. Typowym błędem przy wyborze narzędzi pomiarowych jest nieuzasadnione poleganie na narzędziach, które nie spełniają specyficznych wymagań dotyczących precyzji. W praktyce inżynieryjnej istotne jest dobieranie odpowiednich narzędzi pomiarowych w zależności od wymaganej dokładności, co często wiąże się ze znajomością ich specyfikacji oraz zastosowań w różnych warunkach pracy.

Pytanie 5

Na przedstawionym rysunku, tolerancja położenia będzie poprawnie określona, jeżeli w ramce tolerancji poprzedzającej wartość 0,4, wstawiony będzie znak graficzny oznaczony literą

A. C.

B. D.

C. B.

D. A.

Wybór odpowiedzi A, C albo D pokazuje, że rozumiesz temat tolerancji położenia, ale niestety żadna z tych opcji nie trzyma się zasad dotyczących symboliki w inżynierii. Odpowiedź A, chociaż może wyglądać na sensowną, nie mówi nic o konieczności odniesienia do dwóch równoległych płaszczyzn, a to jest kluczowe, kiedy mówimy o wartości 0,4. Warto przyjrzeć się różnicom między symbolami tolerancji kształtu a położenia – mają różne zastosowania. Odpowiedź C może dawać mylne wrażenie, że tolerancja położenia jest mniej ważna, co jest po prostu błędem, bo właśnie te tolerancje są fundamentem dobrego dopasowania elementów. Odpowiedź D też nie wyjaśnia jasno symboliki tolerancji, aczkolwiek dostrzega, że tolerancje są istotne, ale brak odniesienia do tych dwóch równoległych linii sprawia, że nie można jej uznać za poprawną. Takie nietrafione wybory mogą wynikać z braku znajomości detali norm ISO 1101 i mogą prowadzić do błędów w produkcji oraz niezgodności gotowych produktów.

Pytanie 6

Podczas analizy procesu wykonania przekładni ślimakowych stwierdzono następujące zdolności produkcyjne poszczególnych stanowisk roboczych (patrz tabela):
Ograniczeniem dla tego procesu są stanowiska

Stanowiska tokarskie	248 szt./tydzień
Stanowiska frezarskie	176 szt./tydzień
Stanowiska do malowania	117 szt./tydzień
Stanowiska montażowe	134 szt./tydzień
Stanowiska kontrolne	258 szt./tydzień
Stanowiska testowe	186 szt./tydzień

A. kontrolne.

B. frezarskie.

C. malarskie.

D. tokarskie.

Wybór odpowiedzi, która nie identyfikuje stanowisk o najmniejszej zdolności produkcyjnej, prowadzi do błędnych wniosków na temat zarządzania procesem produkcyjnym. Stanowiska kontrolne, frezarskie czy tokarskie, mimo że mogą mieć swoje ograniczenia, nie są wąskim gardłem w analizowanej sytuacji. Stanowiska kontrolne odpowiadają za zapewnienie jakości produktu, a ich wydajność jest ważna, ale nie wpływa na całkowitą liczbę wyprodukowanych sztuk w danym okresie. Stanowiska frezarskie i tokarskie mogą dysponować znacznie wyższymi zdolnościami produkcyjnymi niż malarskie, co oznacza, że mogą produkować więcej komponentów w krótszym czasie. Typowym błędem w analizie procesów produkcyjnych jest skupienie się na pojedynczych stanowiskach, ignorując ich interakcje w całym procesie. Właściwe podejście powinno uwzględniać identyfikację tzw. 'bottleneck', czyli wąskiego gardła, które ogranicza całkowitą wydajność produkcji. Niezrozumienie tej zasady prowadzi do nieefektywnego rozwoju i zarządzania procesami, co w dłuższej perspektywie skutkuje nieoptymalnym wykorzystaniem zasobów i potencjalnymi stratami finansowymi.

Pytanie 7

Produkcja charakteryzująca się niską liczbą wytwarzanych wyrobów oraz jednorazowością realizacji to

A. małoseryjna

B. seryjna

C. masowa

D. jednostkowa

Produkcja jednostkowa odnosi się do wytwarzania pojedynczych, unikalnych produktów, co jest charakterystyczne dla projektów na specjalne zamówienie lub prototypów. W tym modelu produkcji kluczowe jest dostosowanie wyrobu do specyficznych wymagań klienta, co wymaga zarówno elastyczności, jak i wysokiego poziomu wiedzy fachowej. Przykłady produkcji jednostkowej obejmują budowę maszyn na zamówienie, produkcję dzieł sztuki, a także realizację skomplikowanych projektów budowlanych, gdzie każdy produkt jest unikalny. W praktyce realizacja tego typu produkcji wymaga zastosowania nowoczesnych technologii, takich jak CAD (Computer-Aided Design) oraz programowania CNC (Computer Numerical Control), co pozwala na precyzyjne dostosowanie każdego elementu do wymogów projektu. Warto również zauważyć, że produkcja jednostkowa, mimo że jest czasochłonna i kosztowna, pozwala na osiągnięcie wyższej jakości i satysfakcji klientów, co jest kluczowe w niektórych branżach, takich jak inżynieria i wzornictwo przemysłowe.

Pytanie 8

Na podstawie tabeli dobierz gatunek stali do wykonania wału, wiedząc że maksymalna wartość rzeczywistych naprężeń na zginanie w cyklu wahadłowym jest równa 80 MPa.

	Gatunek stali	k_fj [MPa]	k_sj [MPa]	k_fo [MPa]	k_s [MPa]
A.	St4N / S275	70	85	55	85
B.	St5 / E295	80	95	60	90
C.	St6 / E335	95	115	75	105
D.	St7 / E360	110	130	85	115
j – obciążenie zmienne jednostronne; o - obciążenie zmienne dwustronne

A. C.

B. A.

C. B.

D. D.

Analizując niepoprawny wybór gatunków stali, warto zwrócić uwagę na kilka istotnych aspektów związanych z ich właściwościami mechanicznymi oraz aplikacjami inżynieryjnymi. Wybór stali, które mają niską wytrzymałość na rozciąganie bądź zginanie, nie tylko nie sprosta wymaganiom stawianym wałowi narażonemu na maksymalne naprężenia 80 MPa, ale także może prowadzić do katastrofalnych skutków w eksploatacji. W wielu przypadkach, gdy inżynierowie decydują się na materiały o niewystarczających parametrach wytrzymałościowych, są to wyniki niewłaściwej analizy kryteriów projektowych. Często pomija się kluczowe czynniki, jak cykliczne obciążenia, które mogą prowadzić do zjawiska zmęczenia materiału, a tym samym do nieodwracalnych uszkodzeń. Przykładowo, wybierając stal o wytrzymałości na rozciąganie mniejszej niż wymagana, inżynier narazi konstrukcję na ryzyko złamania czy deformacji pod wpływem normalnych warunków pracy. Ważne jest, aby pamiętać, że w inżynierii konstrukcyjnej stosuje się normy i standardy, takie jak PN-EN 1993, które określają parametry materiałów do zastosowań w budownictwie. Niedostateczna znajomość takich norm oraz ich praktyczne zastosowanie w doborze materiałów prowadzi do wyborów, które mogą zagrażać bezpieczeństwu konstrukcji. Dlatego kluczowe jest, aby każdy inżynier rozumiał znaczenie analizy wytrzymałości materiałów oraz ich aplikacji w kontekście rzeczywistych obciążeń, z jakimi będą się musiały zmagać w trakcie pracy.

Pytanie 9

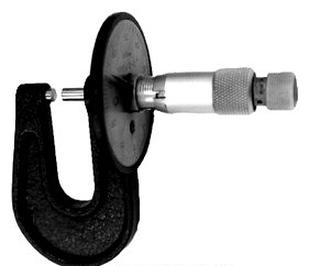

Przyrząd przedstawiony na ilustracji stosuje się do wykonywania pomiarów

A. głębokości otworów.

B. średnicy podziałowej gwintów.

C. szerokości rowków.

D. grubości blach.

Mikrometr zewnętrzny to precyzyjny przyrząd pomiarowy, który służy głównie do mierzenia grubości blach i innych elementów płaskich. Jego konstrukcja składa się z ruchomego wrzeciona oraz stałej szczęki, co pozwala na uzyskanie dokładnych pomiarów na poziomie mikrometrów. W praktyce, mikrometry są często wykorzystywane w obróbce metali, przy ocenie jakości elementów konstrukcyjnych czy również w laboratoriach materiałowych. Znajomość posługiwania się tym narzędziem jest kluczowa, zwłaszcza w kontekście standardów jakości, takich jak ISO 9001, gdzie precyzyjne pomiary są istotnym elementem zapewnienia odpowiedniej jakości wyrobów. Mikrometr zewnętrzny umożliwia również mierzenie wymiarów zewnętrznych różnych obiektów, co jest istotne w wielu zastosowaniach przemysłowych. Ponadto, przyrząd ten można używać do pomiarów szeregów różnych materiałów, w tym metali, tworzyw sztucznych czy kompozytów.

Pytanie 10

Dokumentacja przebiegu technologicznego produkcji z podziałem na poszczególne etapy to karta

A. materiałowa

B. instrukcyjna

C. operacyjna

D. technologiczna

Odpowiedzi materiałowa, instrukcyjna oraz operacyjna nie oddają istoty dokumentacji technologicznej w procesach produkcyjnych. Karta materiałowa koncentruje się głównie na surowcach używanych w produkcji, co oznacza, że nie zawiera szczegółowego opisu poszczególnych operacji technologicznych. Jej zastosowanie jest ograniczone do identyfikacji i specyfikacji materiałów, co nie wystarcza do zrozumienia całego procesu wytwarzania. Z kolei karta instrukcyjna skupia się na procedurach i metodach wykonywania zadań, jednak nie opisuje szczegółowo poszczególnych operacji technologicznych. Instrukcje mogą być ważne, ale nie zastępują złożonego opisu procesów technologicznych. Ostatnia z błędnych odpowiedzi, karta operacyjna, odnosi się do organizacji i zarządzania operacjami, ale nie oferuje szczegółowego opisu działań technologicznych, które powinny być zintegrowane w karcie technologicznej. Zrozumienie tych różnic jest kluczowe dla skutecznego zarządzania produkcją oraz zapewnienia jakości wyrobów, a pomyłki w tym zakresie mogą prowadzić do nieefektywności operacyjnej i błędów w procesie produkcji.

Pytanie 11

Które z podanych oznaczeń naprężeń dopuszczalnych odnosi się do ściskania?

A. kg

B. kr

C. kt

D. kc

Odpowiedź "kc" odnosząca się do naprężeń dopuszczalnych dotyczących ściskania jest poprawna, ponieważ oznaczenie to reprezentuje konkretne warunki wytrzymałości materiałów na ściskanie. W kontekście inżynierii budowlanej oraz mechanicznej, naprężenia ściskające są kluczowe dla oceny zdolności materiału do wytrzymywania obciążeń bez deformacji oraz zniszczenia. Przykładowo, w projektowaniu elementów konstrukcyjnych, takich jak belki czy słupy, inżynierowie muszą uwzględnić maksymalne naprężenia ściskające, aby zapewnić bezpieczeństwo oraz stabilność budowli. Stosowanie odpowiednich oznaczeń i ich zrozumienie jest zgodne z normami, takimi jak Eurokod, który określa zasady obliczeń wytrzymałościowych. Dodatkowo, w praktyce inżynieryjnej, odpowiednie dobieranie materiałów i ich klas wytrzymałości opartych na właściwościach ściskania, takich jak beton czy stal, jest krytyczne dla osiągnięcia zgodności z wymaganiami projektowymi.

Pytanie 12

Jaką metodę obróbcza należy użyć do produkcji wału korbowego?

A. Przeciąganie

B. Walcowanie

C. Kucie

D. Tłoczenie

Tłoczenie, przeciąganie i walcowanie to różne metody obróbcze, które, mimo że mają swoje zastosowanie w przemyśle, nie są odpowiednie dla produkcji wałów korbowych. Tłoczenie polega na formowaniu materiału poprzez jego przekształcanie pod wpływem siły, co najlepiej sprawdza się w produkcji cienkościennych elementów, takich jak blachy czy detale o prostych kształtach. Zastosowanie tej metody do produkcji wałów korbowych mogłoby prowadzić do powstania defektów strukturalnych oraz słabej wytrzymałości, co jest nieakceptowalne w kontekście obciążeń, jakie występują w silnikach. Przeciąganie, które polega na wydłużaniu materiału przez szereg procesów mechanicznych, również jest nieodpowiednie dla uzyskania skomplikowanego kształtu wału korbowego. To podejście jest typowe dla produkcji prętów lub rur, gdzie kształt jest znacznie prostszy. Walcowanie, z drugiej strony, jest procesem, który jest głównie stosowany do obróbki blach i profili, co znów nie odpowiada wymaganiom związanym z dokładnym kształtem i wytrzymałością wałów korbowych. Kluczowym błędem jest więc niezrozumienie, że każda z tych metod ma swoje specyficzne zastosowanie i nie można ich zamiennie stosować bez uwzględnienia wymagań technicznych oraz właściwości materiałowych. Właściwy wybór metody obróbczej jest niezbędny dla zapewnienia wysokiej jakości i wydajności końcowych produktów.

Pytanie 13

Korzystanie z kokili jest możliwe w trakcie

A. ciągnięcia.

B. kalibracji.

C. odlewania.

D. udoskonalania.

Użycie kokili jest kluczowym etapem w procesie odlewania, który polega na formowaniu metalu w postaci płynnej w odpowiednich kształtach. Kokila to forma, zazwyczaj wykonana z materiałów odpornych na wysokie temperatury, takich jak stal czy żeliwo, która umożliwia odlewanie metalowych komponentów. Proces odlewania w kokilach jest szczególnie użyteczny w produkcji detali o dużej dokładności wymiarowej oraz gładkiej powierzchni, co jest niezbędne w wielu branżach, takich jak motoryzacja czy lotnictwo. Przykładem mogą być elementy silników, które muszą spełniać rygorystyczne normy jakości. Stosując kokile, można uzyskać powtarzalność kształtów i wymiarów, co jest zgodne z najlepszymi praktykami przemysłowymi. Dodatkowo, odlewanie w kokilach pozwala na efektywne wykorzystanie materiałów, co ma istotne znaczenie w kontekście optymalizacji kosztów produkcji.

Pytanie 14

W celu opracowywania kalkulacji oraz planowania produkcji wykorzystuje się

A. zestawienie pracochłonności wyrobu

B. karty instruktażowe obróbki

C. karty technologiczne obróbki

D. zbiór normatywów

Zestawienie pracochłonności wyrobu jest kluczowym narzędziem w procesie kalkulacji i planowania produkcji, ponieważ pozwala na dokładne określenie ilości czasu potrzebnego do wytworzenia danego produktu. W kontekście produkcji, pracochłonność odnosi się do czasu pracy, który jest wymagany do wykonania wszystkich operacji technologicznych związanych z produktem. Umożliwia to nie tylko oszacowanie kosztów produkcji, ale także efektywne zarządzanie zasobami ludzkimi i maszynowymi. Przykładowo, przy planowaniu produkcji nowego modelu maszyny, stosując zestawienie pracochłonności, menedżerowie mogą przewidzieć, ile osób będzie wymaganych na każdym etapie procesu oraz jakie zasoby techniczne będą potrzebne. Zastosowanie tego narzędzia jest zgodne z najlepszymi praktykami branżowymi, które zalecają precyzyjne planowanie w celu zminimalizowania kosztów i maksymalizacji wydajności.

Pytanie 15

Oblicz wartość naprężeń występujących w pręcie obciążonym siłą ściskającą równą 12 kN, którego pole przekroju poprzecznego wynosi 300 mm²?
Skorzystaj z zależności na naprężenia:$$ \sigma_c = \frac{F}{S} \left[ \frac{N}{m^2} = Pa \right] $$gdzie:
$ F $ – siła ściskająca,
$ S $ – pole przekroju poprzecznego.

A. 4,00 MPa

B. 0,04 MPa

C. 0,40 MPa

D. 40,00 MPa

Wybór błędnych odpowiedzi często wynika z nieprawidłowego zrozumienia podstawowych zasad dotyczących obliczania naprężeń. W przypadku tego pytania, niektóre odpowiedzi mogą sugerować, że napotykamy na błędne jednostki lub błędne interpretacje danych. Na przykład, odpowiedź 0,40 MPa może wynikać z mylnego przeliczenia siły lub pola przekroju, które w rzeczywistości są kluczowe dla obliczenia naprężeń. Użytkownicy mogą pomylić jednostki, a także źle zrozumieć koncepcję przeliczeń jednostek z kN na N, co prowadzi do błędnych wyników. Również, błędna interpretacja pola przekroju poprzecznego, które musi być wyrażone w odpowiednich jednostkach (m²), może prowadzić do pomyłek w dalszych obliczeniach. Istotne jest, aby przy takich obliczeniach dokładnie rozumieć, jak konwersja jednostek wpływa na wyniki. W praktyce inżynieryjnej, błędy te mogą prowadzić do poważnych konsekwencji, takich jak niewłaściwa ocena nośności prętów w konstrukcjach, co może zagrażać bezpieczeństwu użytkowników budynków oraz infrastruktury. Dlatego tak ważne jest, aby przed przystąpieniem do obliczeń dokładnie analizować wszystkie dane i upewnić się, że używamy odpowiednich jednostek oraz wzorów, aby móc skutecznie i bezpiecznie podejmować decyzje inżynieryjne.

Pytanie 16

Na wał o średnicy czopa łożyskowego wynoszącej 30 mm osadzono łożysko toczne. Szerokość gniazda pod łożysko wraz z podcięciem pod pierścień ustalający wynosi 16 mm. Wymagana nośność dynamiczna łożyska wynosi 13 kN. Na podstawie danych w tabeli wybierz numer łożyska kulkowego, które należy zastosować.

Numer łożyska	d mm	D mm	B mm	C kN
6006	30	55	13	13,3
6200	10	30	9	5,72
6206	30	62	16	19,5
6306	30	72	19	28,5
d – średnica wewnętrzna; D – średnica zewnętrzna; B – szerokość; C – nośność ruchowa

A. 6206

B. 6006

C. 6306

D. 6200

Jak wybierzesz inne łożysko niż 6006, to mogą być spore kłopoty. Na przykład łożysko 6200, mimo że jest popularne, ma średnicę wewnętrzną tylko 10 mm. To znaczy, że w ogóle się nie nadaje na czop 30 mm. Taki błąd w doborze może prowadzić do uszkodzeń łożyska albo czopa, a to wiąże się z dodatkowymi kosztami. Z kolei łożyska 6206 i 6306 mają odpowiednią średnicę, ale są zbyt szerokie, bo mają 16 mm i 17 mm, co przekracza dopuszczalne limity gniazda 16 mm. Użycie niewłaściwych wymiarów może skutkować luzem, a nawet zablokowaniem łożyska, co grozi uszkodzeniem całego mechanizmu. Z mojego doświadczenia, często ludzie zapominają o kluczowych parametrach przy doborze łożysk. Pamiętaj, że trzeba patrzeć nie tylko na średnicę, ale i na szerokość oraz nośność, aby wszystko działało jak należy.

Pytanie 17

W programach CAD polilinie stosuje się do

A. kreskowania przekrojów.

B. generowania konturów figur geometrycznych.

C. wyliczania zestawu części.

D. wymiarowania konturów elementów.

Wybór odpowiedzi dotyczącej wymiarowania konturów części, kalkulacji wykazu części lub kreskowania przekrojów pokazuje pewne nieporozumienie dotyczące podstawowych funkcji polilinii w programach CAD. Wymiarowanie konturów części to proces, w którym informacje o wymiarach są dodawane do rysunku technicznego, jednak nie jest to bezpośrednio związane z tworzeniem konturów. Polilinie nie są narzędziem do wymiarowania, lecz do rysowania. Kalkulacja wykazu części odnosi się do procesu gromadzenia danych o poszczególnych elementach projektu, co jest zadaniem dla innego typu funkcji CAD, takich jak zestawienia materiałowe, a nie dla polilinii. Kreskowanie przekrojów to technika, która również nie wiąże się z polilinie, ale raczej z wypełnieniem obszarów, co ma zastosowanie w rysunkach technicznych do wskazywania różnych materiałów. Takie myślenie może wynikać z zamieszania w funkcjonalności narzędzi CAD i ich aplikacji w praktyce. Ważne jest, aby zrozumieć, że każde narzędzie w CAD ma swoje specyficzne zastosowanie, a polilinie są zaprojektowane głównie do rysowania konturów, a nie do wymiarowania czy innych procesów obliczeniowych. Właściwe zrozumienie roli polilinii jest kluczowe dla efektywnej pracy w CAD i unikania błędów w projektowaniu.

Pytanie 18

Ostatnią operacją w procesie produkcji czopa wału, przy wartości parametru chropowatości powierzchni Ra = 0,16 μm, jest

A. frezowanie obwiedniowe

B. honowanie

C. toczenie zgrubne

D. szlifowanie

Szlifowanie jest operacją, która pozwala osiągnąć bardzo niskie wartości chropowatości powierzchni, co czyni ją idealnym wyborem do wytwarzania elementów o precyzyjnych wymaganiach, takich jak czopy wałów. Przy chropowatości Ra = 0,16 μm, szlifowanie zapewnia gładkość powierzchni, która jest kluczowa dla zmniejszenia tarcia i zwiększenia żywotności elementów w ruchu obrotowym. W praktyce, szlifowanie jest stosowane w produkcji części silników, łożysk oraz w wielu zastosowaniach przemysłowych, gdzie precyzyjne tolerancje i jakość powierzchni są niezbędne. Dobre praktyki w obróbce mechanicznej zalecają stosowanie szlifowania na końcowych etapach produkcji, aby uzyskać pożądane właściwości mechaniczne i estetyczne. W przemyśle, narzędzia szlifierskie są dobierane w zależności od rodzaju materiału, co pozwala na optymalizację procesu oraz wydłużenie żywotności narzędzi. Z tego powodu szlifowanie jest uznawane za kluczową operację w obróbce metali i innych materiałów dla osiągnięcia wysokiej jakości powierzchni.

Pytanie 19

Który z rysunków przedstawia symbol graficzny będący oznaczeniem tolerancji symetrii?

A. C.

B. B.

C. D.

D. A.

Wybór innych odpowiedzi, takich jak A, B czy D, wskazuje na wykorzystywanie nieprawidłowych symboli graficznych, które nie są związane z tolerancją symetrii. Często występuje nieporozumienie dotyczące tego, co oznaczają różne symbole w kontekście rysunków technicznych. Na przykład, odpowiedź A może być mylona z symbolami dotyczącymi tolerancji kształtu, co nie odnosi się do zagadnienia symetrii. Innym typowym błędem jest mylenie tolerancji symetrii z innymi rodzajami tolerancji, takimi jak tolerancja współosiowości czy prostoliniowości, które mają zupełnie inne zastosowanie i definicje. Ważne jest, aby zrozumieć, że tolerancje wpływają na wydajność i jakość finalnego produktu, dlatego błędna interpretacja symboli może prowadzić do poważnych problemów podczas produkcji i montażu. Zrozumienie różnic między tymi parametrami jest krytyczne dla inżynierów i projektantów, ponieważ ich błędy mogą skutkować poważnymi konsekwencjami finansowymi i operacyjnymi. Dlatego tak istotne jest, aby przed przystąpieniem do projektowania zapoznać się z obowiązującymi normami oraz standardami, w tym ISO i ASME, które precyzują, jak stosować i interpretować tolerancje w praktyce inżynieryjnej.

Pytanie 20

Dokument, który zawiera sekwencję działań oraz istotne informacje potrzebne do realizacji określonej części, to

A. karta technologiczna

B. rysunek złożeniowy

C. karta operacyjna

D. rysunek wykonawczy

Rysunek złożeniowy, karta operacyjna oraz rysunek wykonawczy to dokumenty, które pełnią różne funkcje w procesie projektowania i produkcji, ale nie są to odpowiednie dokumenty dla przedstawienia kolejności operacji i niezbędnych informacji technologicznych. Rysunek złożeniowy przedstawia sposób, w jaki elementy są ze sobą połączone, co ma kluczowe znaczenie w projektowaniu systemów mechanicznych. Niemniej jednak, nie dostarcza on szczegółowych instrukcji dotyczących wykonania poszczególnych operacji. Karta operacyjna zazwyczaj dotyczy działań związanych z konkretnymi operacjami, ale nie zawiera kompleksowych informacji technologicznych. Rysunek wykonawczy z kolei dostarcza szczegółowych wymiarów i specyfikacji dla jednego elementu, lecz również nie obejmuje całego procesu produkcji. Stosowanie tych dokumentów w kontekście tworzenia jednej, kompleksowej karty technologicznej może prowadzić do błędnych interpretacji i nieefektywnej produkcji. Często mylnie sądzi się, że te dokumenty mogą zastąpić kartę technologiczną, co jest nieprawidłowe, ponieważ każda z tych form ma swoje ograniczenia i nie pełni funkcji kompleksowego przewodnika po procesie technologicznym. W rezultacie, brak zrozumienia roli karty technologicznej w organizacji procesów produkcyjnych może prowadzić do chaosu i obniżenia jakości wytwarzanych produktów.

Pytanie 21

Korbowód silnika spalinowego nie powinien być wytwarzany przy użyciu metod

A. kucia oraz dokuwania

B. odlewania oraz obróbki

C. spawania i klejenia

D. prasowania oraz spiekania

Wybór metod produkcji korbowodu silnika spalinowego jest ważny dla jego funkcjonowania i bezpieczeństwa. Prasowanie i spiekanie to techniki, które czasami mogą się przydać, ale przy korbowodach rzadko je stosują, bo są potrzebne materiały o specjalnych właściwościach. Kucie i dokuwanie to sprawdzone metody, które pozwalają zdobyć wytrzymałe elementy, ponieważ materiał się wygina i dzięki temu zyskuje na wytrzymałości. Te techniki są stosowane w produkcji korbowodów, bo dają trwałość i odporność na duże obciążenia. Odlewanie też się powszechnie wykorzystuje, bo umożliwia robienie skomplikowanych kształtów, a potem można to dopracować, żeby wszystko wymiary były ok. Problem z spawaniem i klejeniem to to, że mogą osłabić strukturę korbowodu. Spawanie może zdziałać swoje i zrobić słabe miejsca, a klejenie, nawet z nowoczesnymi metodami, może być za słabe, żeby wytrzymać trudne warunki pracy. Ludzie często wybierają spawanie, bo wydaje się prostsze, ale w przypadku korbowodów to nie jest zgodne z dobrymi praktykami w przemyśle.

Pytanie 22

W warunkach produkcji wielkoseryjnej, otwór w tulei przedstawionej na rysunku należy wykonać poprzez

A. wytłaczanie.

B. przeciąganie.

C. frezowanie.

D. dłutowanie.

Odpowiedź "przeciąganie" jest prawidłowa, ponieważ jest to technika obróbcza, która w warunkach produkcji wielkoseryjnej pozwala na uzyskanie wysokiej precyzji wymiarowej otworów w tulejach. Proces przeciągania polega na przemieszczaniu materiału przez matrycę, co zapewnia równomierne i gładkie wykończenie powierzchni. W kontekście produkcji seryjnej, technika ta jest szczególnie cenna, ponieważ umożliwia jednoczesne przetwarzanie wielu elementów, co zwiększa wydajność i redukuje koszty. Dodatkowo, przeciąganie minimalizuje straty materiału, co jest zgodne z zasadami zrównoważonego rozwoju i efektywności produkcji. W obróbce metali i tworzyw sztucznych, przeciąganie znajduje zastosowanie w produkcji elementów takich jak tuleje, wałki czy korpusy maszyn. Przykładowo, w przemyśle motoryzacyjnym, metody te są stosowane do produkcji precyzyjnych elementów silników, gdzie wymagana jest zarówno dokładność wymiarowa, jak i odpowiednie wykończenie powierzchni.

Pytanie 23

Rysunek, który przedstawia pełne wymiary oraz wszystkie niezbędne informacje do wykonania wszystkich elementów składowych, nazywa się rysunkiem

A. montażowym

B. zabiegowym

C. operacyjnym

D. zestawieniowym

Rysunki montażowe, zabiegowe i zestawieniowe, mimo że są istotnymi dokumentami w procesie projektowania i produkcji, nie spełniają kryteriów rysunku operacyjnego, który zawiera pełne wymiary i specyfikacje dla wszystkich części składowych. Rysunek montażowy skupia się głównie na sposobie łączenia elementów, a nie na ich indywidualnych wymiarach czy technologiach produkcji. W praktyce oznacza to, że rysunek montażowy może nie zawierać szczegółowych informacji o tolerancjach, co może prowadzić do problemów podczas realizacji projektu. Rysunki zabiegowe są często używane w kontekście medycznym lub chirurgicznym, jednak ich zastosowanie nie dotyczy standardów inżynieryjnych związanych z produkcją części. W przypadku rysunku zestawieniowego, jego głównym celem jest przedstawienie listy elementów składowych oraz ich ilości, a nie dostarczenie pełnych informacji operacyjnych. Ponadto, podejście do projektowania, które nie uwzględnia rysunku operacyjnego, może prowadzić do błędów w produkcji, opóźnień oraz zwiększonych kosztów związanych z koniecznością wprowadzania poprawek. Ważne jest, aby zrozumieć, że każdy z tych trzech typów rysunków ma swoje określone funkcje i nie powinny być mylone z rysunkiem operacyjnym, który oferuje kompleksowe podejście do produkcji.

Pytanie 24

Rowek wpustowy w procesie wytwarzania narzędzia przedstawionego na ilustracji należy wykonać za pomocą

A. przeciągacza.

B. pogłębiacza.

C. wiertła.

D. ściernicy.

Przeciągacz jest narzędziem, które doskonale nadaje się do tworzenia precyzyjnych rowków, takich jak rowek wpustowy. Jego konstrukcja pozwala na uzyskanie gładkich i odpowiednio wymiarowanych krawędzi, co jest kluczowe dla zapewnienia stabilnego połączenia elementów maszyn. W praktyce, przeciągacze są często wykorzystywane w procesach obróbczych, gdzie wymagana jest wysoka dokładność, na przykład w przemyśle motoryzacyjnym czy lotniczym, gdzie precyzja wykonania ma kluczowe znaczenie dla bezpieczeństwa i funkcjonalności. Dodatkowo, przeciągacze mogą być stosowane do obróbki różnych materiałów, w tym stali i tworzyw sztucznych, co czyni je wszechstronnymi narzędziami. Warto również podkreślić, że stosując przeciągacz, można zminimalizować ryzyko powstawania wad, takich jak nierówności czy zniekształcenia, co czyni go preferowanym wyborem w produkcji elementów wymagających wysokiej precyzji.

Pytanie 25

Która produkcja charakteryzuje się znaczącym udziałem obróbek ręcznych bez użycia specjalistycznych narzędzi oraz z wykorzystaniem maszyn uniwersalnych?

A. Małoseryjna

B. Jednostkowa

C. Wielkoseryjna

D. Seryjna

Odpowiedź "jednostkowa" jest poprawna, ponieważ produkcja jednostkowa charakteryzuje się tym, że powstają pojedyncze egzemplarze produktów, często dostosowane do specyficznych wymagań klientów. W tej formie produkcji istotne jest, że znaczna część obróbki odbywa się ręcznie, co pozwala na dużą elastyczność i dopasowanie do indywidualnych potrzeb. Produkcja jednostkowa jest typowa w przypadku rzemiosła artystycznego, prototypów czy specjalistycznych maszyn. Użytkowanie maszyn uniwersalnych, które są przystosowane do różnych zadań, sprzyja efektywności w małych seriach produkcji i pozwala na szybkie dostosowanie procesu produkcyjnego do zmieniających się wymagań rynku. W kontekście standardów przemysłowych, takie podejście wpisuje się w koncepcję Lean Manufacturing, gdzie istotna jest eliminacja marnotrawstwa i maksymalizacja wartości dla klienta. Dobrą praktyką w produkcji jednostkowej jest również stosowanie technologii CAD/CAM, co pozwala na precyzyjne projektowanie i szybką realizację zamówień.

Pytanie 26

Aby poprawnie ustawić maszyny na stanowisku roboczym, konieczne jest ich wypoziomowanie, które dokonuje się przy użyciu poziomic

A. stolarskich

B. precyzyjnych

C. brukarskich

D. budowlanych

Stolarskie poziomice, choć stosowane w pracach rzemieślniczych, nie oferują dostatecznej precyzji do poziomowania maszyn przemysłowych. Ich zastosowanie jest ograniczone do mniej wymagających zadań, takich jak układanie mebli czy drobne prace budowlane, gdzie tolerancje mogą być znacznie większe. Poziomice brukarskie z kolei, zaprojektowane specjalnie do układania kostki brukowej, również nie odpowiadają wymaganiom precyzyjnego poziomowania maszyn, ponieważ ich konstrukcja oraz skala zastosowania nie uwzględniają skomplikowanych wymagań przemysłowych. Natomiast poziomice budowlane mogą zapewniać lepszą dokładność niż stolarskie, ale wciąż nie dorównują poziomicom precyzyjnym, które są zaprojektowane do zastosowań wymagających najwyższej precyzji. Wybór niewłaściwego typu poziomicy może skutkować błędami w pomiarach, co prowadzi do niewłaściwego ustawienia maszyn. To nie tylko może wpłynąć negatywnie na jakość produkcji, ale także zwiększyć ryzyko uszkodzenia sprzętu. Tego rodzaju błędy myślowe, polegające na nieodpowiednim dopasowaniu narzędzi do specyfiki zadania, są częstym problemem w przemyśle i mogą prowadzić do poważnych konsekwencji operacyjnych.

Pytanie 27

Optymalna wielkość zamówienia prętów do wytwarzania wałków przy produkcji wynoszącej R = 500 szt./miesiąc, kosztach zamówienia C = 10 zł oraz kosztach magazynowania jednego pręta H = 1 zł/miesiąc, wynosi

A. 10 szt.

B. 100 szt.

C. 50 szt.

D. 200 szt.

Optymalna wielkość zamówienia (Q) została obliczona poprzez zastosowanie wzoru na ekonomiczną wielkość zamówienia (EOQ). Wzór ten, wyrażony jako Q = √((2RC)/H), uwzględnia roczne zapotrzebowanie (R), koszty zamówienia (C) oraz koszty przechowywania jednostki (H). W naszym przypadku, podstawiając wartości: R = 500 szt./miesiąc, C = 10 zł oraz H = 1 zł/miesiąc, otrzymujemy Q = √((2*500*10)/1) = √(10000) = 100 szt. Zrozumienie tego wzoru pozwala firmom na efektywne zarządzanie zapasami, co jest kluczowe w optymalizacji kosztów produkcji. Dzięki stosowaniu EOQ, przedsiębiorstwa minimalizują nie tylko koszty zamówień, ale także koszty magazynowania, co przekłada się na większą rentowność. Przykładowo, w branży produkcyjnej, efektywne zarządzanie zamówieniami może prowadzić do zwiększenia płynności finansowej i ograniczenia ryzyka związanego z nadmiernymi zapasami. Stosowanie EOQ jest jedną z najlepszych praktyk w zarządzaniu łańcuchem dostaw, co potwierdzają liczne badania i analizy rynkowe.

Pytanie 28

W tabeli przedstawiono fragment

A. karty technologicznej obróbki.

B. instrukcji montażu.

C. karty technologicznej montażu.

D. instrukcji obróbki.

Odpowiedź "instrukcji montażu" jest poprawna, ponieważ tabela przedstawia szczegółowe etapy montażu komponentów. Zawiera informacje dotyczące takich czynności jak "wciśnięcie uszczelnienia" oraz "założenie pierścienia zabezpieczającego", które są typowe dla procesu montażu. Instrukcje montażu są kluczowym elementem w procesach produkcyjnych, ponieważ zapewniają one nie tylko prawidłowe wykonanie kolejnych kroków, ale także bezpieczeństwo i wydajność. W branży inżynieryjnej ważne jest, aby każdy etap montażu był opisany w sposób zrozumiały oraz precyzyjny, zgodnie z normami, takimi jak ISO 9001, co podkreśla znaczenie dokumentacji technicznej. Dobre praktyki w opracowywaniu instrukcji montażu obejmują również zastosowanie schematów i zdjęć ilustrujących poszczególne etapy, co zwiększa skuteczność przekazywanej wiedzy. To podejście przyczynia się do minimalizacji błędów oraz zwiększenia wydajności operacyjnej w procesie produkcyjnym.

Pytanie 29

Jakie procesy powinny zostać zastosowane, aby poprawić właściwości wytrzymałościowe elementów wykonanych ze stopów aluminium?

A. hartowanie i odpuszczanie

B. hartowanie i azotowanie

C. wyżarzanie i sezonowanie

D. przesycanie i starzenie

Hartowanie i odpuszczanie to procesy stosowane głównie w stali, które nie są odpowiednie dla stopów aluminium. Hartowanie polega na nagrzewaniu materiału do wysokiej temperatury, a następnie szybkim schłodzeniu, co prowadzi do utworzenia twardej, ale kruchnej struktury. Odpuszczanie, które następuje w celu zmniejszenia naprężeń wewnętrznych, jest również mniej efektywne w przypadku aluminium. Azotowanie to technika stosowana do zwiększenia twardości powierzchni stali, a nie aluminium, przez wprowadzenie azotu do warstwy wierzchniej. Z kolei wyżarzanie i sezonowanie są procesami, które mają zastosowanie głównie w kontekście stali i nie przyczyniają się do poprawy wytrzymałości stopów aluminium w taki sposób, jak przesycanie i starzenie. Typowe błędy myślowe polegają na myleniu procesów obróbczych, które są specyficzne dla różnych rodzajów materiałów. W kontekście stopów aluminium korzysta się z unikalnych procesów, które są zgodne z ich fizycznymi właściwościami i mikrostrukturą. Dlatego kluczowe jest zastosowanie odpowiednich technologii, które w pełni wykorzystują potencjał materiałów, zamiast stosować techniki odpowiednie dla innych metali.

Pytanie 30

Pomiar twardości powierzchni przedmiotu przedstawionego na rysunku należy wykonać metodą

A. Vickersa.

B. Rockwella.

C. Poldi.

D. Brinella.

Odpowiedź 'Rockwella' jest prawidłowa, ponieważ wskazuje na metodę pomiaru twardości, która jest odpowiednia dla metali o twardości w zakresie stosowanym w przemyśle. Oznaczenie '58 ± 3 HRC' odnosi się do skali Rockwella C, która jest standardem stosowanym do oceny twardości stali i innych materiałów metalowych. W metodzie Rockwella wykorzystuje się wgłębnik w postaci stożka diamentowego lub kulki stalowej, co pozwala na szybkie i efektywne uzyskiwanie wyników. Przykłady zastosowania tej metody obejmują kontrolę jakości w produkcji narzędzi skrawających, elementów maszyn oraz innych komponentów, gdzie twardość ma kluczowe znaczenie dla wytrzymałości i trwałości. Praktyka ta jest powszechnie przyjęta w branżach takich jak automotywka, lotnictwo czy inżynieria mechaniczna, gdzie precyzyjny pomiar twardości jest niezbędny dla zapewnienia wysokiej jakości produktów.

Pytanie 31

Które elementy montażowe powinny być określane zgodnie z zasadą selekcji?

A. Wykonanych z małymi tolerancjami wymiarowymi

B. Podzielonych na grupy według faktycznych wymiarów

C. Wprowadzanych elementów wyrównawczych

D. Wykonanych z dużymi tolerancjami wymiarowymi

Pojęcie selekcji w montażu odnosi się do grupowania elementów na podstawie ich rzeczywistych wymiarów, co jest podstawowym założeniem w procesach inżynieryjnych. Odpowiedzi sugerujące, że montaż części wykonanych z dużymi tolerancjami, małymi tolerancjami czy wprowadzanych elementów wyrównawczych powinny być określane w kontekście zasady selekcji, są nieprawidłowe. W rzeczywistości, tolerancje wymiarowe mają kluczowe znaczenie dla precyzji montażu, jednak nie są one wystarczającym kryterium do grupowania części. Tolerancje dużych wymiarów mogą prowadzić do problemów z dopasowaniem, a ich obecność nie oznacza automatycznie, że można je łatwo zamontować. Z kolei części wykonane z małymi tolerancjami, choć mogą wydawać się odpowiednie do montażu, również nie powinny być jedynym kryterium selekcji; nieprawidłowe ich użycie może prowadzić do nadmiernych naprężeń w komponentach. Elementy wyrównawcze są stosowane w celu poprawy stabilności lub wyrównania, ale ich zastosowanie nie może zastąpić konieczności stosowania zasady selekcji opartej na rzeczywistych wymiarach. W efekcie, brak zrozumienia roli rzeczywistych wymiarów w procesie montażu może prowadzić do poważnych błędów konstrukcyjnych i obniżenia jakości produktów końcowych.

Pytanie 32

Na podstawie danych zawartych tabeli oblicz wydajność pracy.

Liczba godzin pracy	8
Liczba pracowników	200
Wartość produkcji w tys. zł	240

A. 96 zł/r-g

B. 150 zł/r-g

C. 1200 zł/r-g

D. 480 zł/r-g

Obliczanie wydajności pracy może być wcale nieproste. Wiele osób myli się w podstawowych rzeczach, a to prowadzi do błędnych wyników. Na przykład, niektórzy mogą sądzić, że wystarczy podzielić wartość produkcji przez liczbę pracowników czy godziny pracy oddzielnie, a to jest błąd. Wydajność to nie tylko liczba pieniędzy, ale całkowita wartość generowana w danym czasie. Kiedy liczysz, musisz uwzględniać zarówno wartość produkcji, jak i całkowitą liczbę roboczogodzin, żeby mieć dobry wynik. Czasem ludzie pomijają ten krok i potem mają poważne różnice w obliczeniach. Na przykład, jeśli ktoś wyliczy wydajność jako 480 zł na roboczogodzinę, to znaczy, że coś poszło nie tak i założono niewłaściwe wartości. Tego typu błędy mogą wynikać z braku zrozumienia, co to takiego wydajność pracy, a to może prowadzić do złych decyzji w zarządzaniu zasobami czy produkcją. Dlatego ważne jest, żeby wiedzieć, jak właściwie obliczać wydajność i korzystać z dobrych metod, bo to klucz do efektywnego zarządzania w każdej branży.

Pytanie 33

Jaki proces pozwala na uzyskanie powłoki o wyglądzie lustrzanej powierzchni?

A. Aluminiowanie natryskowe

B. Cynkowanie ogniowe

C. Cynowanie zanurzeniowe

D. Chromowanie galwaniczne

Cynowanie zanurzeniowe polega na pokrywaniu metalowych elementów warstwą cyny poprzez ich zanurzenie w stopionym metalu. Choć cynkowanie może poprawić odporność na korozję, to nie daje ono lustrzanej powierzchni, a bardziej matowy i chropowaty efekt. W praktyce, cynowanie jest często stosowane w przemyśle spożywczym i na elementach, które wymagają dużej odporności na korozję, ale estetyka nie jest jego głównym atutem. Cynkowanie ogniowe jest techniką, w której elementy metalowe pokrywane są cynkiem poprzez zanurzenie ich w stopionym cynku. Podobnie jak w przypadku cynowania zanurzeniowego, proces ten nie zapewnia lustrzanej powierzchni, a raczej ma za zadanie ochronę przed korozją. Jest to często stosowane w budownictwie oraz w produkcji stalowych konstrukcji, ale także nie spełnia wymagań estetycznych. Aluminiowanie natryskowe to proces, który polega na natryskiwaniu cząstek aluminium na powierzchnię metalu. Choć może poprawić odporność na korozję, nie daje on efektu lustrzanego, a powłoka jest bardziej matowa. Zastosowanie aluminiowania natryskowego znajduje się głównie w przemyśle lotniczym i energetycznym, gdzie kluczowe są właściwości mechaniczne i odporność na wysokie temperatury. W przypadku wszystkich wymienionych technik, kluczowym błędem jest niewłaściwe zrozumienie ich zastosowania w kontekście estetyki powierzchni. Wybór odpowiedniego procesu powinien opierać się na analizie wymagań funkcjonalnych i estetycznych, co pozwoli na podjęcie właściwej decyzji.

Pytanie 34

W celu uniknięcia uszkodzenia łożyska w formie zatarcia nie powinno się przeprowadzać działań naprawczych w postaci

A. zwiększenia wcisku i zwiększenia ilości oleju

B. wyboru nowego środka smarnego lub zmiany metody montażu

C. użycia bardziej miękkiego smaru oraz unikania nagłych przyspieszeń

D. korekcji montażu, wprowadzenia obciążenia wstępnego lub doboru innego typu łożyska

Dobór nowego środka smarnego lub zmiana sposobu montażu, choć mogą wydawać się rozsądne, nie są wystarczającymi metodami zapobiegawczymi w celu uniknięcia zatarcia łożyska. W rzeczywistości, każda zmiana środka smarnego wymaga wcześniejszej analizy jego kompatybilności z materiałami łożyska oraz kondycją układu. Zwiększenie wcisku i ilości oleju to działania bardziej precyzyjne i skuteczne, gdyż zapewniają właściwe warunki pracy. Z kolei w przypadku zastosowania bardziej miękkiego smaru oraz unikania nagłych przyspieszeń, takie podejście nie zawsze jest skuteczne, ponieważ zbyt miękki smar może nie zapewnić odpowiedniej ochrony przed obciążeniem, co może prowadzić do szybszego zużycia łożyska. Dodatkowo, unikanie nagłych przyspieszeń nie zawsze jest możliwe, szczególnie w zastosowaniach przemysłowych, gdzie dynamiczne obciążenia są nieuniknione. Korekcja montażu, zastosowanie obciążenia wstępnego czy dobór innego typu łożyska są istotnymi działaniami, ale jeśli nie są połączone z odpowiednią ilością smaru i ciśnieniem, mogą nie przynieść oczekiwanych rezultatów. W inżynierii mechanicznej kluczowe jest zrozumienie, że skuteczne smarowanie jest podstawą prawidłowego funkcjonowania łożysk, a wszelkie działania powinny być podejmowane z uwzględnieniem specyficznych warunków pracy i wymagań użytkowych.

Pytanie 35

Przedstawiony symbol graficzny stosowany na szkicach operacyjnych jest oznaczeniem

A. kła stałego.

B. podtrzymki.

C. zabieraka.

D. trzpienia stałego.

Odpowiedź "zabieraka" jest poprawna, ponieważ symbol graficzny przedstawiony na szkicach operacyjnych rzeczywiście oznacza element, który jest kluczowy w obrabiarkach. Zabierak jest stosowany do przenoszenia ruchu obrotowego z jednego elementu na drugi, co jest fundamentalnym działaniem w wielu procesach obróbczych. Przykładowo, w obrabiarkach CNC zabieraki umożliwiają synchronizację ruchów narzędzi, co wpływa na precyzję i jakość obrabianych elementów. Rozpoznawanie symboli graficznych jest niezbędne w pracy inżyniera mechanika, ponieważ pozwala na szybkie i efektywne zrozumienie schematów technologicznych oraz dokumentacji technicznej. W branży technicznej standardy komunikacji wizualnej są kluczowe, a poprawne użycie symboli, takich jak zabierak, przyczynia się do zwiększenia efektywności i bezpieczeństwa procesów produkcyjnych. Warto również znać różnice między innymi elementami, takimi jak trzpienie stałe czy podtrzymki, które mają odmienną funkcję i zastosowanie.

Pytanie 36

Cena wytworzenia jednej sztuki części to 5,00 zł netto, a koszt przygotowania produkcji wynosi 120,00 zł netto. Jaką kwotę brutto będzie trzeba zapłacić za wykonanie 20 sztuk części, zakładając stawkę VAT na poziomie 23%?

A. 270,60 zł

B. 153,75 zł

C. 167,60 zł

D. 325,00 zł

Aby obliczyć koszt brutto wykonania 20 sztuk części, należy najpierw ustalić całkowity koszt netto produkcji. Koszt wytworzenia jednej sztuki części wynosi 5,00 zł, więc koszt wytworzenia 20 sztuk wynosi 5,00 zł x 20 = 100,00 zł. Następnie należy dodać koszt przygotowania produkcji, który wynosi 120,00 zł. Zatem całkowity koszt netto to 100,00 zł + 120,00 zł = 220,00 zł. Aby obliczyć koszt brutto, musimy uwzględnić stawkę VAT wynoszącą 23%. Koszt brutto obliczamy zatem, mnożąc koszt netto przez (1 + stawka VAT), co daje 220,00 zł x 1,23 = 270,60 zł. W przypadku działalności produkcyjnej istotne jest, aby dokładnie kalkulować koszty, ponieważ wpływa to na ceny sprzedaży i rentowność. Znajomość przepisów dotyczących VAT jest kluczowa dla przedsiębiorców, aby uniknąć problemów z urzędami skarbowymi oraz dla prawidłowego zarządzania finansami firmy.

Pytanie 37

Materiałem, z którego zazwyczaj produkuje się tłoki do silników spalinowych, jest

A. duraluminium

B. stal

C. silumin

D. żeliwo

Duraluminium, będące stopem aluminium z miedzią, ma swoje zastosowanie w przemyśle lotniczym oraz w konstrukcjach wymagających wysokiej wytrzymałości, lecz nie jest odpowiednim materiałem do produkcji tłoków silników spalinowych. Jego większa gęstość w porównaniu do siluminu oraz mniejsza odporność na wysokie temperatury sprawiają, że nie spełnia on wymagań dla komponentów silników, gdzie kluczowe jest zarządzanie ciepłem oraz redukcja masy. Żeliwo, z drugiej strony, jest materiałem charakteryzującym się dużą odpornością na ściskanie, co czyni je odpowiednim dla bloków silnikowych, ale nie dla tłoków, które muszą być lekkie i mieć dobrą przewodność cieplną. Stal, chociaż wytrzymała, ma również swoje ograniczenia w kontekście masy i przewodności cieplnej, co czyni ją mniej pożądanym materiałem do produkcji tłoków. Wiele osób może mylić te materiały z siluminem, uważając, że ich wytrzymałość wystarcza do zastosowań w silnikach, jednak w praktyce najważniejsze są właściwości termiczne i waga, które decydują o wydajności silnika. Dobre praktyki branżowe jasno wskazują na silumin jako optymalny materiał do produkcji tłoków, co podkreśla znaczenie wyboru odpowiednich stopów w projektowaniu komponentów silnikowych.

Pytanie 38

Sworznie charakteryzujące się wysoką twardością powierzchni oraz ciągliwością rdzenia są produkowane ze stali

A. narzędziowej węglowej

B. narzędziowej stopowej

C. do ulepszania cieplnego

D. ogólnego przeznaczenia

Odpowiedź "do ulepszania cieplnego" jest prawidłowa, ponieważ stali o dużej twardości warstwy wierzchniej i ciągliwym rdzeniu używa się głównie w zastosowaniach, gdzie wymagane są wysokie właściwości mechaniczne. Ulepszanie cieplne to proces, który łączy hartowanie i odpuszczanie, co pozwala uzyskać odpowiednią równowagę między twardością a ciągliwością. W praktyce, takie sworznie znajdują zastosowanie w przemyśle motoryzacyjnym, maszynowym oraz w produkcji narzędzi, gdzie odporność na zużycie i deformacje jest kluczowa. Przykładem mogą być elementy układów przeniesienia napędu, takie jak wały czy zębniki, które muszą wytrzymywać duże obciążenia i jednocześnie nie ulegać pęknięciom. W branży inżynieryjnej standardy takie jak ISO 683-1 określają wymagania dotyczące stali ulepszanej cieplnie, co zapewnia wysoką jakość i niezawodność komponentów.

Pytanie 39

Powierzchnie oznaczone na rysunku symbolem HRC 60 powinny być

A. fosforanowane.

B. polerowane.

C. szlifowane.

D. węgloazotowane.

Wybór odpowiedzi polerowane, szlifowane czy fosforanowane wskazuje na niezrozumienie podstawowych procesów obróbczych i ich wpływu na twardość materiału. Polerowanie jest procesem, który ma na celu wygładzenie powierzchni materiału, ale nie wpływa na jego twardość. Owszem, może poprawić estetykę i zmniejszyć tarcie, jednak nie jest w stanie zwiększyć twardości stali do poziomu HRC 60. Szlifowanie, z kolei, jest procesem, który również służy do obróbki powierzchni, ale podobnie jak polerowanie, nie wnosi nic do twardości materiału. Natomiast fosforanowanie to proces chemiczny stosowany do ochrony przed korozją, który tworzy na powierzchni cienką warstwę fosforanu, co również nie ma związku z twardością. W praktyce, przy stosowaniu tych procesów, można spotkać się z mylnym przekonaniem, że prowadzą one do zwiększenia twardości, co jest błędne. Aby uzyskać wymagane parametry twardości, jak HRC 60, konieczne jest zastosowanie odpowiednich procesów, takich jak węgloazotowanie, które bezpośrednio wpływają na strukturę i właściwości stali. Rozumienie tych zależności jest kluczowe dla prawidłowego doboru technologii obróbczej w przemyśle.

Pytanie 40

W przypadku zróżnicowanej produkcji w dużym zakładzie pracownik na swoim stanowisku roboczym

A. ustnie przekazuje kierownikowi produkcji ilość wykonanych sztuk

B. ewidencjonuje swoją pracę poprzez wypełnienie karty pracy

C. nie rejestruje liczby wyprodukowanych sztuk

D. co miesiąc informuje majstra o liczbie wykonanych sztuk

Odpowiedzi sugerujące, że pracownik raz w miesiącu podaje liczbę wykonanych sztuk majstrowi, ustnie informuje kierownika produkcji o ilości wykonanych sztuk, lub w ogóle nie ewidencjonuje swojej pracy, są błędne i sugerują nieefektywne podejście do zarządzania produkcją. Przekazywanie informacji o wykonanej pracy raz w miesiącu jest niewystarczające do bieżącego zarządzania wydajnością i nie pozwala na szybką reakcję na ewentualne problemy. W dynamicznym środowisku produkcyjnym, gdzie zmiany zachodzą szybko, niezbędne jest codzienne lub nawet bieżące ewidencjonowanie wykonanej pracy, co pozwala na natychmiastowe podejmowanie decyzji oraz wprowadzanie optymalizacji. Ustne informowanie o postępach również rodzi ryzyko błędów, nieporozumień oraz utraty danych. Wiele organizacji stosuje systemy ewidencji czasu pracy i produkcji, które są zgodne z zasadami zarządzania jakością i efektywności operacyjnej. Niezarejestrowanie liczby wykonanych sztuk prowadzi do braku możliwości analizy i monitorowania wydajności, co może skutkować marnotrawstwem zasobów oraz obniżeniem jakości produkcji. Ponadto, w przypadku sporów dotyczących wynagrodzenia, brak formalnej ewidencji pracy może prowadzić do komplikacji prawnych i finansowych, co podkreśla znaczenie dokładności i rzetelności w prowadzeniu dokumentacji.
