Pytanie 1

Jak powinna przebiegać prawidłowa sekwencja uruchamiania instalacji telewizyjnej?

A. uruchomić odbiornik TV, zaprogramować kanały, podłączyć kabel antenowy
B. podłączyć kabel antenowy, uruchomić odbiornik TV, zaprogramować kanały
C. podłączyć kabel antenowy, zaprogramować kanały, uruchomić odbiornik TV
D. zaprogramować kanały, uruchomić odbiornik TV, podłączyć kabel antenowy
Prawidłowa kolejność uruchomienia instalacji telewizyjnej to podłączenie kabla antenowego, uruchomienie odbiornika TV, a następnie zaprogramowanie kanałów. Zaczynając od podłączenia kabla antenowego, zapewniamy odbiornikowi dostęp do sygnału telewizyjnego, co jest kluczowe, ponieważ bez tego nie będzie on w stanie odebrać żadnych transmisji. Po upewnieniu się, że kabel antenowy jest prawidłowo podłączony, należy uruchomić odbiornik telewizyjny. W momencie włączenia urządzenia, system operacyjny TV inicjuje potrzebne procesy, które umożliwiają dalszą konfigurację. Ostatecznie, programowanie kanałów jest krokiem, który pozwala na dostosowanie odbiornika do preferencji użytkownika i lokalnych dostępnych stacji. Ta sekwencja działa zgodnie z najlepszymi praktykami instalacyjnymi, ponieważ zapewnia logiczny i efektywny proces konfiguracji, co jest zgodne z zaleceniami producentów sprzętu telewizyjnego. Prawidłowe podejście do instalacji wpływa na ogólne doświadczenia użytkownika oraz funkcjonalność urządzenia, co podkreśla znaczenie przestrzegania ustalonych procedur.

Pytanie 2

Zamiana uszkodzonego tranzystora w końcowej fazie przetwornicy napięcia wymaga

A. usunęcia kondensatora filtrującego
B. odłączenia układu od zasilania
C. zwarcia wejścia układu
D. podłączenia obciążenia sztucznego
Odłączenie układu od zasilania przed przystąpieniem do wymiany uszkodzonego tranzystora stopnia końcowego przetwornicy napięcia jest kluczowym krokiem zapewniającym bezpieczeństwo oraz ochronę sprzętu. Przed rozpoczęciem jakichkolwiek prac serwisowych, zawsze należy zidentyfikować źródło zasilania i je odłączyć, aby uniknąć porażenia prądem oraz uszkodzenia komponentów. Dobre praktyki inżynieryjne w elektronice nakazują stosowanie takich protokołów, aby zapewnić, że wszelkie potencjalnie niebezpieczne napięcia są wyeliminowane. W przypadku przetwornic napięcia, które często operują przy wysokich napięciach i prądach, jest to szczególnie istotne. Po odłączeniu zasilania, można bezpiecznie wymontować uszkodzony tranzystor, a następnie zainstalować nowy, mając pewność, że nie ma ryzyka dla technika ani dla innych elementów układu. Należy również pamiętać o odpowiednim wyładowaniu wszelkich kondensatorów, które mogą przechowywać ładunek elektryczny, co również jest częścią standardowych procedur konserwacyjnych.

Pytanie 3

Firma zajmująca się konserwacją oraz serwisowaniem instalacji domofonowych nalicza administratorowi budynku rocznie sumę 1 800 zł. Jaką kwotą miesięcznie trzeba obciążyć każdego z 30 mieszkańców?

A. 10 zł
B. 5 zł
C. 3 zł
D. 15 zł
Aby wyliczyć, jaką kwotą miesięcznie należy obciążyć każdego z 30 lokatorów, najpierw należy obliczyć roczny koszt konserwacji i serwisowania instalacji domofonowej, który wynosi 1800 zł. Następnie dzielimy ten koszt przez liczbę miesięcy w roku, czyli 12, co daje nam 150 zł miesięcznie na całą wspólnotę. Aby określić kwotę przypadającą na jednego lokatora, dzielimy miesięczny koszt za całą budowę przez liczbę lokatorów: 150 zł / 30 lokatorów = 5 zł na lokatora. Jest to przykład zastosowania podstawowych zasad rachunkowości w kontekście zarządzania nieruchomościami. Obliczenia tego typu są niezbędne w zarządzaniu wspólnotami mieszkaniowymi oraz w określaniu kosztów eksploatacji, co jest zgodne z dobrymi praktykami branżowymi. Przykłady takich obliczeń można znaleźć w dokumentacji finansowej wspólnot oraz projektach budżetowych, gdzie precyzja w planowaniu wydatków ma kluczowe znaczenie dla prawidłowego funkcjonowania całej wspólnoty.

Pytanie 4

Czym jest przerwanie w procesorze?

A. zatrzymanie działania programu po wystąpieniu błędu w oprogramowaniu
B. przejście procesora w tryb uśpienia po zidentyfikowaniu błędnych danych wejściowych
C. wstrzymanie aktualnie obsługiwanego programu, aby zrealizować zadanie o wyższym priorytecie
D. zmiana aktualnie obsługiwanego programu na inny o tym samym priorytecie
Przerwanie w procesorze to mechanizm, który pozwala na tymczasowe zawieszenie aktualnie wykonywanego programu w celu obsługi zadania o wyższym priorytecie. Taki mechanizm jest kluczowy w systemach operacyjnych czasu rzeczywistego, gdzie nieprzerwana obsługa krytycznych zadań jest niezbędna dla zapewnienia stabilności i bezpieczeństwa operacji. Przykładem może być sytuacja w systemie sterowania silnikiem, gdzie priorytetowe zadanie, takie jak reakcja na awarię, musi być wykonane natychmiastowo, nawet kosztem dłużej trwającego przetwarzania mniej krytycznych zadań. Ważne jest, aby procesory i systemy operacyjne implementowały odpowiednie algorytmy do zarządzania priorytetami, takie jak algorytm Round-robin czy FIFO, co zapewnia sprawną i efektywną obsługę zadań. Przerwania wspierają także złożoną synchronizację i komunikację między procesami, co jest fundamentem dla współczesnych architektur komputerowych. W praktyce, znając zasady działania przerwań, inżynierowie mogą skuteczniej projektować systemy, które są odporne na błędy i mają zapewnioną wydajność operacyjną.

Pytanie 5

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 6

Napięcie spadające pomiędzy zasilaczem a urządzeniem zasilanym nieznacznie przekracza maksymalnie dozwoloną wartość. Jakie działania może podjąć instalator w takiej sytuacji?

A. Zrezygnować z realizacji połączenia
B. Wykorzystać przewód aluminiowy o identycznym przekroju
C. Użyć przewodu o mniejszym przekroju
D. Połączyć dwie żyły (lub więcej) równolegle
Odpowiedź, którą zaznaczyłeś, jest jak najbardziej trafna! Połączenie dwóch żył równolegle to dobry sposób na zmniejszenie oporu elektrycznego. W praktyce, jak masz przewody o tym samym przekroju, to równoległe połączenie zwiększa zdolność przewodzenia prądu, co jest mega przydatne, zwłaszcza gdy potrzebujesz więcej energii. To wszystko jest zgodne z normami instalacyjnymi, które sugerują, że takie połączenie pozwala lepiej zarządzać spadkiem napięcia. To ważne, zwłaszcza przy urządzeniach, które wymagają sporo energii. Warto pamiętać, że projektując instalacje elektryczne, trzeba mieć na uwadze te rzeczy, co poprawia efektywność energetyczną i bezpieczeństwo. A tak na marginesie, dobrze jest też regularnie sprawdzać instalacje, żeby upewnić się, że wszystko działa jak należy w zgodzie z normami, takimi jak PN-IEC 60364.

Pytanie 7

Po uruchomieniu regulowanego zasilacza laboratoryjnego zauważono, że urządzenie nie funkcjonuje, a wskaźnik (dioda LED) nie jest aktywowany. Sprawdzono stan gniazda, do którego podłączono zasilacz i nie wykryto w nim uszkodzeń. Proces lokalizacji awarii w zasilaczu należy rozpocząć od weryfikacji

A. prostownika
B. podzespołów pasywnych
C. bezpiecznika aparatowego
D. dioda elektroluminescencyjna
Bezpiecznik aparatu to taki kluczowy element, który chroni obwody elektryczne przed zbyt dużym prądem. To ważne, bo jak prąd jest za wysoki, to może zniszczyć różne części w układzie. Gdy korzystasz z laboratoryjnego zasilacza regulowanego i zauważysz, że dioda LED nie świeci, a gniazdo zasilające działa normalnie, to pierwszą rzeczą, którą warto sprawdzić, jest bezpiecznik. Jeśli jest przepalony, to zasilacz w ogóle nie będzie działał, co może być frustrujące. Regularne sprawdzanie bezpieczników i ich wymiana na właściwe wartości to dobra praktyka, żeby sprzęt działał bez problemu. A jak już znajdziesz uszkodzony bezpiecznik, to pamiętaj, żeby go wymienić z zachowaniem zasad bezpieczeństwa. Warto też zapisywać, kiedy i co się wymienia, bo to pomaga w lepszym zarządzaniu sprzętem elektronicznym.

Pytanie 8

Przedstawiony kabel służy do

Ilustracja do pytania
A. przesyłania sygnałów analogowych AV.
B. podłączenia mikrofonu cyfrowego.
C. podłączenia mikrofonu analogowego.
D. przesyłania sygnałów RF.
Wybór odpowiedzi związanej z podłączeniem mikrofonu cyfrowego jest nieprawidłowy, ponieważ kabel RCA nie jest przeznaczony do przesyłania sygnałów cyfrowych, lecz analogowych. Mikrofony cyfrowe zazwyczaj korzystają z interfejsów USB lub z protokołów takich jak AES/EBU, które zapewniają wyższą jakość sygnału oraz możliwość przesyłania danych w formie cyfrowej. W przypadku mikrofonów analogowych, standardowym rozwiązaniem są kable XLR, które oferują lepszą odporność na zakłócenia i wyższą jakość dźwięku w porównaniu do kabli RCA. Z kolei odpowiedź związana z przesyłaniem sygnałów RF (radiowych) również jest błędna, ponieważ kable RCA nie są wykorzystywane do tego celu. Sygnały radiowe są zazwyczaj przesyłane bezprzewodowo lub przez specjalistyczne kable, takie jak kable koncentryczne. Wreszcie, odpowiedź odnośnie podłączenia mikrofonu analogowego miałaby sens, gdyby dotyczyła mikrofonów używających złączy RCA, co jest rzadkością i nie jest standardem. W rzeczywistości, kable RCA nie są odpowiednie dla mikrofonów, gdyż ich konstrukcja nie sprzyja optymalnemu przesyłowi sygnału audio, szczególnie w kontekście profesjonalnych zastosowań. Zrozumienie typowych zastosowań kabli i interfejsów audio jest kluczowe dla prawidłowego doboru sprzętu w systemach audio-wideo.

Pytanie 9

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 10

Podwyższenie dobroci Q filtru RLC w selektywnym wzmacniaczu doprowadzi do

A. spadku współczynnika prostokątności
B. wzrostu częstotliwości środkowej fo
C. wzrostu współczynnika prostokątności
D. spadku częstotliwości środkowej fo
Zwiększenie dobroci Q filtru RLC we wzmacniaczu selektywnym prowadzi do zwiększenia współczynnika prostokątności, co ma kluczowe znaczenie dla charakterystyki częstotliwościowej systemu. Wartość Q określa, jak 'ostro' filtr reaguje na częstotliwości bliskie częstotliwości środkowej f0. Wyższa wartość Q oznacza węższy pasmo przenoszenia, co skutkuje lepszą selektywnością filtru. W praktyce może to być użyteczne w zastosowaniach, gdzie istotne jest precyzyjne wyłapywanie sygnałów o określonych częstotliwościach, na przykład w telekomunikacji czy audiofilskim sprzęcie audio. Wartości Q są często dostosowywane do potrzeb konkretnego zastosowania, aby osiągnąć optymalną jakość sygnału. W branży wykorzystuje się standardy, takie jak IEEE 802.11, które uwzględniają parametry filtrów w kontekście transmisji danych. Zrozumienie tej zasady jest kluczowe w projektowaniu układów elektronicznych, gdzie precyzyjność parametrów filtrów ma fundamentalne znaczenie dla jakości sygnału.

Pytanie 11

Podstawowym celem hermetycznej obudowy urządzenia elektronicznego z tworzywa sztucznego jest zapewnienie właściwej odporności tego urządzenia na wpływ

A. wilgoci
B. wysokiej temperatury
C. przepięć
D. pól elektromagnetycznych
Wybór odpowiedzi, która dotyczy ochrony przed polami elektromagnetycznymi, przepięciami czy wysoką temperaturą, nie ma związku z tym, do czego służą hermetyczne obudowy. Ochrona przed polami elektromagnetycznymi to raczej sprawa dotycząca kompatybilności elektromagnetycznej, a nie hermetyzacji. Urządzenia mogą być oczywiście zaprojektowane z myślą o ochronie przed tym, ale sama hermetyczna obudowa nie służy do tego. W przypadku przepięć, to ważne jest stosowanie odpowiednich układów ochronnych, jak warystory, a nie sama obudowa. Co do wysokiej temperatury, to ona wymaga innych materiałów odpornych na ciepło, więc hermetyczna obudowa nie jest stworzona do radzenia sobie z tym problemem. Zamiast skupiać się na wilgoci, inne opcje mówią o istotnych, ale nie związanych bezpośrednio z hermetycznością rzeczach. Często myli się hermetyczność z innymi rodzajami ochrony, co prowadzi do błędnych wniosków. Żeby dobrze zrozumieć, o co chodzi z hermetyzacją, warto spojrzeć na normy IP, które mówią, jak urządzenia są odporne na czynniki zewnętrzne, jak woda czy pył, a nie na inne rzeczy jak przepięcia czy pola elektromagnetyczne.

Pytanie 12

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 13

Aby zabezpieczyć naprawiane urządzenie elektroniczne przed działaniem ESD, należy

A. otwierać urządzenie umieszczone na uziemionej macie
B. podłączyć urządzenie do źródła zasilania
C. zasilać urządzenie poprzez transformator separujący
D. przy demontażu obudowy wykazać szczególną ostrożność
Otwarcie urządzenia umieszczonego na uziemionej macie jest kluczowym krokiem w zapobieganiu uszkodzeniom spowodowanym przez wyładowania elektrostatyczne (ESD). Uziemiona mata działa jak bariera ochronna, odprowadzając ładunki elektrostatyczne zgromadzone na powierzchni urządzenia lub na osobie wykonującej naprawy. Zgodnie z normą IEC 61340-5-1, takie praktyki są zalecane w środowiskach, gdzie wrażliwe komponenty elektroniczne są regularnie naprawiane. Używanie uziemionej maty minimalizuje ryzyko uszkodzenia delikatnych układów elektronicznych, które mogą być podatne na uszkodzenia spowodowane nawet niewielkimi wyładowaniami. Przykładem zastosowania takiej praktyki jest praca w laboratoriach serwisowych, gdzie technicy muszą często demontować i montować komponenty wrażliwe na ESD. Użycie uziemionej maty, w połączeniu z odpowiednim ubraniem antystatycznym, stanowi kompleksowe podejście do ochrony przed ESD.

Pytanie 14

Który z poniższych przyrządów jest używany do pomiaru oporności izolacji przewodów?

A. UM-112B
B. IMI-341
C. Mostek Wiena
D. Mostek Thomsona
IMI-341 to nowoczesny miernik izolacji, który jest powszechnie stosowany do pomiaru rezystancji izolacji kabli. Jego kluczową funkcją jest ocena stanu izolacji, co ma istotne znaczenie w kontekście bezpieczeństwa instalacji elektrycznych. Miernik ten może przeprowadzać pomiary przy różnych napięciach, co pozwala na dokładną diagnozę jakości izolacji. Przykładem jego zastosowania jest okresowe badanie instalacji elektrycznych w budynkach przemysłowych, gdzie nieodpowiedni stan izolacji może prowadzić do poważnych awarii i zagrożeń. IMI-341 jest zgodny z normami IEC 61010 oraz IEC 61557, co zapewnia jego niezawodność i bezpieczeństwo podczas eksploatacji. Dbanie o rezystancję izolacyjną jest kluczowe w zapobieganiu porażeniom elektrycznym oraz w redukcji ryzyka pożarów, co jest zgodne z najlepszymi praktykami w dziedzinie bezpieczeństwa elektrycznego.

Pytanie 15

Jakie urządzenie pomiarowe powinno być użyte do analizy sygnału o wysokiej częstotliwości?

A. Oscyloskop
B. Multimetr
C. Mostek RLC
D. Waromierz
Oscyloskop jest idealnym przyrządem do pomiaru sygnałów o wysokich częstotliwościach, ponieważ umożliwia wizualizację przebiegów elektrycznych w czasie rzeczywistym. Wysoka częstotliwość sygnałów, zwykle powyżej kilku megaherców, wymaga urządzenia, które jest w stanie zarejestrować zmiany napięcia w krótkich odstępach czasu i precyzyjnie odwzorować je na ekranie. Oscyloskopy cyfrowe, dzięki dużej przepustowości i możliwości zapisu danych, pozwalają na analizę sygnałów, identyfikację ich kształtu oraz określenie istotnych parametrów, takich jak amplituda, częstość oraz czas trwania sygnału. Przykładowo, w inżynierii elektronicznej oscyloskopy są powszechnie stosowane do testowania i analizy układów komunikacyjnych, gdzie sygnały o wysokiej częstotliwości są kluczowe dla funkcjonowania systemów. Użycie oscyloskopu w praktyce pozwala inżynierom na diagnozowanie problemów z sygnałem, takich jak zniekształcenia, które mogą wpływać na jakość transmisji danych.

Pytanie 16

Jakie urządzenie służy do ochrony elektroniki przed skutkami wyładowań atmosferycznych?

A. wyłącznik nadprądowy
B. wyłącznik różnicowoprądowy
C. ochronnik termiczny
D. ochronnik przepięciowy
Ochronnik przepięciowy jest urządzeniem zaprojektowanym w celu zabezpieczania instalacji elektrycznych oraz podłączonych do nich urządzeń przed skutkami przepięć, które mogą wystąpić na skutek wyładowań atmosferycznych lub innych nagłych wzrostów napięcia. Działa poprzez odprowadzanie nadmiaru energii, co minimalizuje ryzyko uszkodzenia sprzętu. Przykładem zastosowania ochronników przepięciowych są instalacje w budynkach mieszkalnych, gdzie ochrona sprzętu RTV, AGD oraz komputerów jest kluczowa. Standardy takie jak IEC 61643-11 oraz PN-EN 61643-11 określają wymagania dotyczące tych urządzeń, zapewniając ich skuteczność i bezpieczeństwo. Ważne jest, aby dobierać odpowiednie ochronniki do specyfiki instalacji oraz środowiska, w którym są używane, a także regularnie przeprowadzać ich przeglądy, aby zapewnić ich prawidłowe funkcjonowanie i przedłużyć żywotność chronionego sprzętu.

Pytanie 17

Na jaki zakres powinien być ustawiony woltomierz analogowy, aby minimalizować błąd pomiaru napięcia wynoszącego 19 V?

A. 0 do 200 V
B. 0 do 20 V
C. 0 do 700 V
D. 0 do 2 V
Woltomierz analogowy powinien być ustawiony na zakres 0 do 20 V, aby minimalizować błąd pomiaru napięcia wynoszącego 19 V. Ustawienie na ten zakres umożliwia uzyskanie największej dokładności pomiaru, ponieważ analogowe przyrządy pomiarowe zazwyczaj osiągają swoją optymalną precyzję, gdy mierzona wartość znajduje się blisko górnej granicy zakresu. W przypadku napięcia 19 V, to ustawienie daje możliwość uzyskania dokładności w granicach 1-2% w zależności od specyfiki danego woltomierza. Używając zbyt szerokiego zakresu, jak 0 do 200 V lub 0 do 700 V, zjawisko nazywane 'efektem rozdzielczości' powoduje, że pomiary mogą być mniej precyzyjne, a większe wartości mogą generować znaczący błąd w odczycie. Na przykład, jeśli zakres zostanie ustawiony na 200 V, niewielkie zmiany napięcia w pobliżu 19 V mogą nie być wystarczająco wyraźnie widoczne na skali. Ponadto zgodnie z praktykami w zakresie metrologii, ważne jest, aby dostosować przyrządy pomiarowe do specyficznych warunków, co ma kluczowe znaczenie w laboratoriach oraz podczas prac inżynieryjnych, aby zapewnić wiarygodność wyników pomiarów.

Pytanie 18

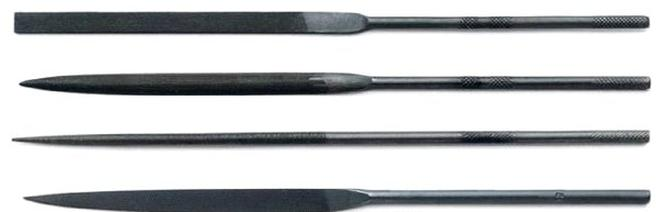

Za pomocą przedstawionych na rysunku narzędzi wykonuje się

Ilustracja do pytania
A. przecinanie.
B. wyoblanie.
C. trasowanie.
D. piłowanie.
Wybór odpowiedzi związanych z trasowaniem, wyoblanie czy przecinaniem jest błędny, gdyż nie uwzględnia podstawowych różnic pomiędzy tymi technikami obróbczych a piłowaniem. Trasowanie to proces, w którym narzędzie służy do tworzenia linii prowadzących, co jest niezbędne w przypadku przygotowywania do cięcia lub innej obróbki. Ta technika jest bardziej związana z precyzyjnym oznaczaniem, a nie z samym usuwaniem materiału. Z kolei wyoblanie polega na formowaniu materiału poprzez jego wyginanie, co również ma niewiele wspólnego z mechanizmem piłowania. Zastosowanie narzędzi do wyoblania jest typowe w pracach, gdzie kształt i krzywizny są kluczowe, ale nie są one odpowiednie do wygładzania czy precyzyjnego kształtowania powierzchni. Przecinanie, z drugiej strony, odnosi się do procesu odseparowywania materiału przy użyciu narzędzi tnących, które działają na zasadzie sił tnących, co także różni się od procesu ścierania materiału, jakim jest piłowanie. Typowe błędy polegają na myleniu tych procesów ze względu na ich podobieństwa w kontekście obróbczych, jednak każdy z nich ma swoją specyfikę oraz zastosowanie, które muszą być jasno rozróżnione dla efektywnej pracy w rzemiośle oraz przemyśle.

Pytanie 19

Narzędzie pokazane na rysunku służy do wykonywania połączeń

Ilustracja do pytania
A. zgrzewanych.
B. klejonych.
C. spawanych.
D. lutowanych.
Lutowanie to naprawdę ważna metoda łączenia metalowych elementów, zwłaszcza w elektronice i przemyśle. Ten sprzęt, który widzisz na zdjęciu, czyli lutownica, to podstawa, bo to ona umożliwia lutowanie. A lutowanie polega na użyciu materiału lutowniczego, najczęściej cyny, żeby połączyć różne części w sposób, który jest trwały i solidny. Z tego, co widzę, lutowanie jest szczególnie istotne w elektronice, gdzie liczy się precyzja; wiadomo, że w urządzeniach jak płytki drukowane, dobre połączenia to podstawa. Są też standardy, takie jak IPC-A-610, które mówią, jakie powinny być te połączenia. Lutowanie ma zastosowanie nie tylko w produkcji elektroniki, ale też w naprawach sprzętu audio-wizualnego czy w instalacjach elektrycznych. Tak naprawdę to wszędzie tam, gdzie potrzebujemy dokładnych i mocnych połączeń. Czy nie wydaje ci się, że taka wiedza jest naprawdę przydatna?

Pytanie 20

Za pomocą narzędzia pokazanego na rysunku wykonuje się montaż

Ilustracja do pytania
A. modułów KEYSTONE
B. złączy F
C. złączy BNC
D. wtyków RJ-45
Odpowiedź, wskazująca na montaż modułów KEYSTONE za pomocą narzędzia przedstawionego na rysunku, jest absolutnie poprawna. Nóż krosowniczy, znany również jako punch down tool, jest specjalistycznym narzędziem używanym do zakończenia kabli w instalacjach telekomunikacyjnych i sieciowych. Moduły KEYSTONE są niezwykle popularne w projektach budowy sieci, ponieważ umożliwiają prostą i efektywną realizację połączeń na etapie instalacji. Połączenie przewodów z modułem KEYSTONE poprzez użycie noża krosowniczego zapewnia trwałość i niezawodność, co jest kluczowe w kontekście standardów takich jak TIA/EIA-568, które definiują wymagania dla instalacji kabli strukturalnych. Zastosowanie modułów KEYSTONE w gniazdach ściennych czy panelach krosowych ułatwia przyszłe rozbudowy oraz serwisowanie sieci. Dzięki ich modularnej budowie, użytkownicy mogą łatwo i szybko wymieniać komponenty lub aktualizować technologie, co czyni je niezwykle wszechstronnym rozwiązaniem w obszarze infrastruktury sieciowej.

Pytanie 21

Co należy zrobić, gdy pracownik, który został odizolowany od źródła prądu, jest nieprzytomny, ale zachowuje prawidłowy oddech oraz funkcje serca?

A. należy udrożnić jego górne drogi oddechowe
B. układa się go na plecach i unosi nogi
C. przystępuje się do natychmiastowego zewnętrznego masażu serca
D. układa się go w ustalonej pozycji bocznej i obserwuje
W przypadku osoby nieprzytomnej, ale z zachowanym oddechem i pracą serca, kluczowe jest zapewnienie drożności dróg oddechowych oraz monitorowanie stanu pacjenta. Ułożenie w pozycji bocznej ustalonej (PBU) ma na celu zapobieganie ewentualnemu zadławieniu się w przypadku wymiotów oraz ułatwienie swobodnego przepływu powietrza. Pozycja ta jest rekomendowana przez wiele organizacji zajmujących się pierwszą pomocą, w tym przez Europejską Radę Resuscytacji (ERC). PBU pozwala również na łatwiejsze obserwowanie pacjenta, co jest istotne w kontekście szybkiego reagowania na ewentualne zmiany w jego stanie zdrowia. Ułożenie w tej pozycji powinno być wykonywane ostrożnie, aby uniknąć urazów kręgosłupa, szczególnie w przypadku potencjalnych urazów spowodowanych wypadkami elektrycznymi. Dlatego istotne jest, aby każdy, kto udziela pierwszej pomocy, był świadomy tej procedury oraz znał jej zastosowanie w praktyce.

Pytanie 22

Podczas instalacji komputerowej na zewnątrz budynku, należy użyć kabla w izolacji

A. papierowej z żyłami miedzianymi
B. gumowej lub polietylenowej z żyłami miedzianymi
C. papierowej z żyłami aluminiowymi
D. gumowej lub polietylenowej z żyłami aluminiowymi
Wybór kabla gumowego lub polietylenowego z żyłami miedzianymi do instalacji komputerowej na zewnątrz obiektu jest zgodny z najlepszymi praktykami w branży elektroinstalacyjnej. Kabel gumowy charakteryzuje się wysoką odpornością na działanie niekorzystnych warunków atmosferycznych, takich jak wilgoć, promieniowanie UV oraz zmienne temperatury. Polietylen natomiast jest materiałem, który zapewnia doskonałą izolację, a jednocześnie jest odporny na działanie chemikaliów. Żyły miedziane cechują się lepszą przewodnością elektryczną w porównaniu do żył aluminiowych, co przekłada się na mniejsze straty energii oraz lepszą efektywność przesyłania sygnałów. Takie kable są często stosowane w zastosowaniach zewnętrznych, takich jak przyłącza do urządzeń zewnętrznych, monitoringu czy instalacji oświetleniowych. Zgodnie z normą PN-EN 60529, kable powinny mieć odpowiednią klasę ochrony przed szkodliwymi warunkami atmosferycznymi, co potwierdza, że wybór gumy lub polietylenu jest zasadne w kontekście chęci zapewnienia trwałości i bezpieczeństwa instalacji elektronicznych na zewnątrz.

Pytanie 23

Aby przygotować przewód YLY do zamontowania w kostce zaciskowej, należy

A. na odsłonięty z izolacji koniec przewodu założyć końcówkę tulejkową i włożyć do kostki
B. odsłonięty z izolacji koniec posmarować pastą izolacyjną i umieścić w kostce
C. przewód włożyć do kostki bez usuwania izolacji oraz smarowania go pastą izolacyjną
D. odsłonięty z izolacji koniec przewodu umieścić bezpośrednio w kostce
Odpowiedź dotycząca zaciskania końcówki tulejkowej na obranym z izolacji końcu przewodu YLY jest prawidłowa, ponieważ zapewnia to solidne i bezpieczne połączenie elektryczne. Tulejki zaciskowe poprawiają kontakt elektryczny i chronią przewód przed uszkodzeniem mechanicznym oraz korozją, co może wystąpić w przypadku gołych końców przewodów. W praktyce, przed założeniem tulejki, końcówka przewodu powinna być odpowiednio przygotowana, co obejmuje usunięcie izolacji na właściwą długość, aby tulejka mogła być prawidłowo założona. Tego rodzaju połączenia są zgodne z międzynarodowymi standardami elektrycznymi, które promują bezpieczeństwo i niezawodność instalacji. Zastosowanie tulejek jest szczególnie istotne w instalacjach, gdzie przewody są narażone na wibracje lub ruch, ponieważ minimalizuje to ryzyko luźnych połączeń, co mogłoby prowadzić do awarii lub pożaru. Dlatego prawidłowe przygotowanie przewodu z zastosowaniem tulejek jest kluczowym aspektem w pracy z instalacjami elektrycznymi.

Pytanie 24

Mostek Graetza stanowi przykład

A. prostownika
B. stabilizatora
C. generatora
D. zasilacza
Mostek Graetza, znany również jako mostek prostowniczy, jest układem elektronicznym składającym się z czterech diod, który służy do prostowania prądu zmiennego na prąd stały. Jego działanie polega na tym, że diody przewodzą prąd tylko w jednym kierunku, co pozwala na eliminację ujemnych połówek fali prądu zmiennego. W rezultacie, na wyjściu mostka uzyskujemy stały sygnał, którego amplituda jest dwukrotnie większa niż w przypadku pojedynczego prostownika. Mostek Graetza znajduje szerokie zastosowanie w zasilaczach, gdzie konieczne jest przekształcenie prądu zmiennego z sieci na prąd stały, który można wykorzystać do zasilania urządzeń elektronicznych. Dodatkowo, w przypadku zastosowań w systemach audio i w urządzeniach elektronicznych, mostki prostownicze są kluczowe dla zapewnienia stabilnych napięć. Dobrze zaprojektowany mostek prostowniczy zapewnia nie tylko efektywność, ale także bezpieczeństwo, zmniejszając ryzyko przeciążenia układu. W branży obowiązują określone standardy dotyczące doboru komponentów oraz projektowania układów prostowniczych, co gwarantuje ich niezawodność i długoterminową funkcjonalność.

Pytanie 25

Aby uzyskać najlepszą precyzję pomiaru napięcia wynoszącego około 110 mV, należy ustawić woltomierz na zakres

A. 150 mV
B. 1000 mV
C. 100 mV
D. 300 mV
Ustawienie zakresu woltomierza na 150 mV dla pomiaru napięcia o wartości około 110 mV zapewnia optymalne warunki do uzyskania najwyższej dokładności pomiaru. Woltomierze mają różne zakresy, które determinują ich czułość oraz dokładność. Ustawiając zakres na 150 mV, jesteśmy w stanie skorzystać z pełnej rezolucji instrumentu, co oznacza, że pomiar 110 mV będzie dokładnie reprezentowany w skali woltomierza. W praktyce, jeśli napięcie jest bliskie granicy zakresu, na przykład 100 mV, instrument może nie być w stanie dokładnie zarejestrować drobnych zmian w napięciu. Kolejnym aspektem jest minimalizacja błędów pomiarowych, które mogą występować przy pomiarze na wyższych zakresach, np. 1000 mV, gdzie rozdzielczość jest niższa, a pomiar może być obarczony większymi błędami. Takie podejście jest zgodne z dobrą praktyką pomiarową, która zaleca, aby zakres pomiarowy był jak najbliższy rzeczywistemu wartościowanemu napięciu, co pozwala na uzyskanie lepszej jakości pomiaru oraz precyzji.

Pytanie 26

W przypadku łączenia urządzeń audio na dużą odległość, jakie kable powinny być wykorzystane?

A. sygnalizacyjne YKSwXs
B. symetryczne (balanced)
C. niesymetryczne (unbalanced)
D. sygnalizacyjne YKSY
Kable symetryczne, znane również jako kable zbalansowane, są kluczowym elementem w połączeniach urządzeń akustycznych na większe odległości. Główna zaleta tych kabli polega na ich zdolności do redukcji zakłóceń elektromagnetycznych, co jest szczególnie ważne w kontekście długich tras sygnałowych. Dzięki zastosowaniu dwóch przewodów sygnałowych, które przesyłają sygnał w przeciwnych fazach, kable symetryczne eliminują wpływ zakłóceń zewnętrznych, co zapewnia czystość dźwięku i stabilność sygnału. Przykładem zastosowania mogą być instalacje nagłośnieniowe na koncertach, gdzie kable symetryczne są powszechnie używane do łączenia mikrofonów z mikserami audio, zwłaszcza w przypadku dużych odległości. W branży audio stosuje się standardy takie jak AES/EBU i XLR, które są typowymi złączami dla kabli symetrycznych. W praktyce, wybór kabli symetrycznych jest zgodny z najlepszymi praktykami, które zalecają ich stosowanie wszędzie tam, gdzie jakość sygnału i odporność na zakłócenia są kluczowe dla sukcesu technicznego występu lub nagrania.

Pytanie 27

Na rysunku przedstawiono symbol

Ilustracja do pytania
A. anteny satelitarnej.
B. gniazda abonenckiego.
C. wzmacniacza dystrybucyjnego.
D. zacisku zasilania.
Symbol przedstawiony na rysunku jest kluczowym elementem w schematach instalacji telekomunikacyjnych, ponieważ oznacza gniazdo abonenckie. Gniazdo to jest punktem, w którym użytkownik końcowy może podłączyć swoje urządzenia, takie jak telewizory, modemy czy telefony. Zastosowanie gniazd abonenckich jest normą w instalacjach telekomunikacyjnych, ponieważ umożliwia łatwe podłączanie i odłączanie sprzętu, co jest szczególnie ważne w środowiskach o dużym natężeniu użycia technologii. Gniazda te są projektowane zgodnie z określonymi standardami, które zapewniają ich kompatybilność z różnymi urządzeniami. W kontekście instalacji telekomunikacyjnych, prawidłowe stosowanie gniazd abonenckich przyczynia się do zoptymalizowania przepływu danych oraz do zminimalizowania potencjalnych zakłóceń w komunikacji. Dzięki gniazdom abonenckim można również łatwo przeprowadzać modernizacje i aktualizacje systemów telekomunikacyjnych bez konieczności ingerencji w całą sieć.

Pytanie 28

Aby wymienić moduł klawiatury z czytnikiem w systemach kontroli dostępu, co należy zrobić?

A. otworzyć moduł klawiatury, wymienić moduł, wyłączyć i włączyć zasilanie w celu resetu systemu
B. wyłączyć zasilanie systemu, otworzyć moduł klawiatury, wymienić moduł, włączyć zasilanie
C. otworzyć moduł klawiatury, wyłączyć zasilanie systemu, przeprowadzić wymianę modułu, następnie włączyć zasilanie
D. otworzyć moduł klawiatury, dokonać wymiany modułu, sprawdzić działanie systemu, pomierzyć napięcia
Właściwym podejściem do wymiany modułu klawiatury w systemach kontroli dostępu jest wyłączenie zasilania systemu przed rozpoczęciem jakichkolwiek prac. Praktyka ta jest zgodna z zasadami bezpieczeństwa, aby uniknąć uszkodzenia komponentów elektronicznych oraz zabezpieczyć personel przed porażeniem prądem. Po wyłączeniu zasilania można bezpiecznie otworzyć moduł klawiatury, co pozwala na wymianę uszkodzonego elementu. Po zakończeniu wymiany, zasilanie systemu należy ponownie włączyć, aby sprawdzić poprawność działania nowego modułu. W codziennej praktyce techników zajmujących się systemami zabezpieczeń, kluczowe jest przestrzeganie kolejności działań i zapewnienie, że zasilanie jest odłączone, zanim podejmie się jakiekolwiek fizyczne czynności. Przykładem może być sytuacja, gdy w systemie znajduje się wiele klawiatur rozproszonych. W takim przypadku, stosowanie tej procedury minimalizuje ryzyko błędów i uszkodzeń, jednocześnie zapewniając, że system będzie działał niezawodnie po dokonaniu wymiany.

Pytanie 29

Przedstawiony na rysunku element łączący dwa światłowody oraz pozwalający na trwałe ustawienie włókien względem siebie tak, aby sygnał przechodził między ich czołami przy zachowaniu minimalnego tłumienia, to

Ilustracja do pytania
A. spaw mechaniczny.
B. spaw optyczny.
C. splot magnetyczny.
D. splot elektryczny.
Spaw mechaniczny to kluczowe narzędzie w technologii łączenia światłowodów, które umożliwia osiągnięcie minimalnego tłumienia sygnału. Dzięki precyzyjnemu ustawieniu włókien względem siebie, spaw mechaniczny zapewnia doskonałą ciągłość optyczną, co jest istotne w instalacjach telekomunikacyjnych, gdzie jakość sygnału ma kluczowe znaczenie dla wydajności sieci. Przykładem zastosowania spawów mechanicznych jest ich wykorzystanie w sieciach FTTH (Fiber To The Home), gdzie istotne jest, aby sygnał docierał do użytkowników końcowych z jak najmniejszymi stratami. W branży stosuje się również standardy, takie jak IEC 61280-1-3, które określają metody testowania spawów optycznych oraz ich wpływ na wydajność sieci. Warto zaznaczyć, że spaw mechaniczny różni się od innych typów łączeń, takich jak spaw optyczny, który wymaga bardziej skomplikowanego procesu technologicznego oraz kosztowniejszego sprzętu. Spaw mechaniczny jest zatem bardziej dostępną i łatwiejszą w zastosowaniu metodą, co czyni go popularnym wyborem w projektach związanych z infrastrukturą światłowodową.

Pytanie 30

Woltomierz analogowy wskazał 30 działek. Urządzenie jest ustawione na zakres 100 V, a cała skala ma 100 działek. Jaką wartość napięcia odczytał woltomierz?

A. 33,3 V
B. 3,33 V
C. 30 V
D. 3 V
Woltomierz analogowy przedstawia wskazanie w oparciu o skalę, na której 100 działek odpowiada maksymalnemu zakresowi pomiarowemu, czyli 100 V. W tym przypadku, każda działka skali reprezentuje 1 V (100 V / 100 działek = 1 V/działkę). Jeśli wskazówka wychyliła się na 30 działek, oznacza to, że woltomierz wskazuje 30 V (30 działek * 1 V/działkę = 30 V). Ta zasada obliczeń jest szczególnie przydatna w praktyce, ponieważ umożliwia szybkie oszacowanie wartości napięcia na podstawie wskazania miernika. W branży elektrycznej precyzyjne pomiary napięcia są kluczowe do zapewnienia poprawności instalacji oraz bezpieczeństwa urządzeń. Na przykład, w zastosowaniach przemysłowych, takich jak kontrola zasilania maszyn, dokładne odczyty napięcia są niezbędne do monitorowania parametrów pracy urządzeń oraz ochrony przed uszkodzeniami. Zrozumienie, jak interpretować wartości wskazywane przez woltomierz, jest fundamentalne dla każdego specjalisty w dziedzinie elektrotechniki.

Pytanie 31

Jakim przyrządem dokonuje się pomiaru ciągłości połączeń w instalacjach urządzeń elektronicznych?

A. omomierzem przy aktywnym zasilaniu elektrycznym
B. omomierzem przy wyłączonym zasilaniu elektrycznym
C. woltomierzem przy aktywnym zasilaniu elektrycznym
D. amperomierzem przy aktywnym zasilaniu elektrycznym
Pomiar ciągłości połączeń w instalacjach urządzeń elektronicznych powinien być wykonywany omomierzem przy wyłączonym zasilaniu elektrycznym. Omomierz to przyrząd, który mierzy opór elektryczny, a jego stosowanie w tym kontekście pozwala na dokładną ocenę, czy połączenia są prawidłowe i nie mają przerw. Przy wyłączonym zasilaniu można uniknąć potencjalnych uszkodzeń omomierza oraz zagrożeń związanych z porażeniem prądem. Dobre praktyki w branży zalecają przeprowadzanie takich pomiarów przed przystąpieniem do jakichkolwiek prac serwisowych lub diagnostycznych. Na przykład, w instalacjach elektrycznych, które wymagają regularnej konserwacji, pomiar ciągłości połączeń jest kluczowym krokiem w zapewnieniu bezpieczeństwa i sprawności działania urządzeń. Zgodnie z normami takimi jak PN-EN 60204-1, ciągłość przewodów ochronnych i połączeń jest kluczowym aspektem zapewnienia bezpieczeństwa użytkowania maszyn i urządzeń elektrycznych.

Pytanie 32

Podczas montażu komponentów elektronicznych metodą lutu miękkiego nie powinno się

A. przenosić lutowia na końcówce grota
B. dostosowywać temperatury lutowania do konkretnej lokalizacji na płytce
C. zajmować się czystością grota
D. ustalać czasu lutowania do poszczególnych miejsc na płytce
Dbanie o czystość grota lutownicy, dobieranie temperatury oraz czasu grzania do konkretnego miejsca na płytce to kluczowe elementy prawidłowego procesu lutowania, które zapewniają wysoką jakość wykonania. Czystość grota lutownicy ma bezpośredni wpływ na efektywność przenoszenia ciepła oraz przyczepność lutowia do podłoża. Zanieczyszczony grot może prowadzić do nieefektywnego lutowania, a w skrajnych przypadkach nawet do uszkodzenia elementów elektronicznych. Odpowiednia temperatura grzania jest niezbędna, aby uniknąć zarówno niedogrzania, które skutkuje słabym spoiwem, jak i przegrzania, które może uszkodzić delikatne komponenty. Ponadto, czas grzania powinien być dostosowany do rodzaju materiałów, z którymi pracujemy, co jest istotne w kontekście uniknięcia deformacji elementów oraz zapewnienia ich trwałości. Brak uwagi na te aspekty może prowadzić do typowych błędów, takich jak 'cold joints', które są niepewnymi połączeniami i mogą skutkować awarią całego układu. Dlatego tak istotne jest, aby stosować się do dobrych praktyk i standardów branżowych w zakresie lutowania, aby zapewnić wysoką jakość wykonania oraz niezawodność finalnych produktów.

Pytanie 33

Przy wykonywaniu otworów w płytkach PCB konieczne jest użycie

A. systemu odciągu dymu
B. okularów ochronnych
C. matu przeciwpoślizgowych
D. rękawiczek z gumy
Wybór odpowiedzi związanej z odciągiem dymu w kontekście wiercenia w płytkach drukowanych nie do końca miał sens. W trakcie wiercenia nie ma dymu, tylko pył i opiłki. Odciąg dymu bardziej nadaje się do lutowania, gdzie dym z topników może być problemem, i to zupełnie inna sprawa. Rękawice gumowe, chociaż mogą się wydawać przydatne, nie są pierwszym wyborem przy wierceniu. Lepiej użyć ich, gdy mamy do czynienia z chemikaliami, a nie przy mechanicznych operacjach. Maty przeciwpoślizgowe są ok, ale nie rozwiązują problemu ochrony oczu, co jest kluczowe przy wierceniu. Wydaje mi się, że tu chodzi o brak zrozumienia specyficznych zagrożeń związanych z tym procesem. Dlatego warto, żeby każdy, kto pracuje z elektroniką, wiedział, jakie środki ochrony są odpowiednie do danej sytuacji. Niewłaściwe środki ochrony mogą prowadzić do poważnych urazów, dlatego okulary ochronne powinny być podstawą w tym przypadku.

Pytanie 34

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 35

Czy światło słoneczne może doprowadzić do utraty danych w pamięci rodzaju

A. DRAM
B. SDRAM
C. EEPROM
D. EPROM
EPROM (Erasable Programmable Read-Only Memory) to rodzaj pamięci, która może być programowana oraz kasowana za pomocą światła ultrafioletowego. W przeciwieństwie do pamięci EEPROM czy DRAM, EPROM jest pamięcią nieulotną, co oznacza, że zachowuje swoje dane nawet po odłączeniu zasilania. Jednakże, jej zawartość można usunąć poprzez wystawienie na działanie promieniowania UV. To sprawia, że EPROM jest stosunkowo łatwa do kasowania i programowania, co jest przydatne w aplikacjach, gdzie dane muszą być często aktualizowane, ale również wymagają długoterminowego przechowywania. Przykład zastosowania EPROM to w systemach wbudowanych, gdzie może być używana do przechowywania oprogramowania, które wymaga aktualizacji. W branży elektronicznej, standardy zalecają stosowanie pamięci EPROM w urządzeniach, które nie wymagają częstej wymiany danych, ale potrzebują elastyczności w programowaniu. Cały proces programowania i kasowania jest zgodny z dobrymi praktykami inżynierskimi, zapewniając długowieczność i niezawodność sprzętu.

Pytanie 36

Która modulacja jest stosowana w zakresie fal długich?

A. Amplitudy
B. Impulsowa
C. Częstotliwości
D. Fazy
W przypadku fal długich, inne techniki modulacji, takie jak modulacja fazy, modulacja impulsowa czy modulacja częstotliwości, nie są standardowo stosowane, co wynika z ich ograniczeń w kontekście transmisji na dużych odległościach. Modulacja fazy, mimo że może zapewnić pewne korzyści w zakresie odporności na zakłócenia, wymaga bardziej skomplikowanego sprzętu odbiorczego i nie jest optymalna dla pasma fal długich, które charakteryzuje się dużymi długościami fal i specyficznymi właściwościami propagacyjnymi. Z kolei modulacja impulsowa jest bardziej związana z systemami telekomunikacyjnymi i nie jest powszechnie używana w kontekście radiowym. Modulacja częstotliwości (FM), choć popularna w innych pasmach, również nie znajduje zastosowania w falach długich z powodu limitacji w zakresie zasięgu i przenoszenia sygnałów na dużych odległościach. Dla słuchaczy radiowych kluczowe jest zrozumienie, że modulacja amplitudy jest bardziej skuteczna w tego typu aplikacjach, co sprawia, że inne metody nie spełniają wymagań praktycznych. Typowym błędem jest założenie, że każda technika modulacji jest uniwersalna i można ją stosować w dowolnym kontekście, co prowadzi do nieprawidłowych wniosków o jej efektywności w specyficznych warunkach transmisji.

Pytanie 37

Na podstawie dołączonej tabeli określ, ile powinno wynosić natężenie oświetlenia na stanowisku pracy przy wykonywaniu precyzyjnych czynności montażowych układów mikroelektronicznych.

Działalność przemysłowa i rzemieślnicza –
Przemysł elektrotechniczny i elektroniczny
Typ obszaru, zadanie lub działalnośćWymagane natężenie oświetlenia, lx
Produkcja kabli i przewodów300
Uzwojenie:
– duże cewki
– średnie cewki
– małe cewki

300
500
750
Impregnacja cewek300
Galwanizowanie300
Montaż:
– zgrubny, np. duże transformatory,
– średni, np. tablice rozdzielcze
– dokładny, np. telefony, radia, sprzęt IT (komputery)
– precyzyjny, np. sprzęt pomiarowy, płytki obwodów drukowanych

300
500
750
1000
Warsztaty elektroniczne, sprawdzanie, regulacja1500
A. 1500 lx
B. 500 lx
C. 750 lx
D. 1000 lx
Wybrana odpowiedź 1000 lx jest prawidłowa, ponieważ zgodnie z obowiązującymi normami, takimi jak PN-EN 12464-1, natężenie oświetlenia na stanowiskach pracy, gdzie wykonywane są precyzyjne czynności montażowe, powinno wynosić właśnie 1000 lx. W przypadku pracy z układami mikroelektronicznymi, na przykład podczas montażu płytek obwodów drukowanych, niewłaściwe natężenie oświetlenia może prowadzić do uszkodzeń komponentów lub błędów w montażu. Odpowiednie natężenie pozwala na dokładne dostrzeganie detali oraz minimalizuje ryzyko zmęczenia wzroku, co jest kluczowe w pracy wymagającej wysoce precyzyjnych działań. Ponadto, odpowiednie oświetlenie przyczynia się do ogólnej poprawy komfortu i efektywności pracy, co jest istotne dla jakości wytwarzanych produktów. Przykłady zastosowań obejmują prace w laboratoriach i zakładach produkcyjnych, gdzie błędy mogą prowadzić do poważnych konsekwencji finansowych i reputacyjnych.

Pytanie 38

Aby zmierzyć natężenie prądu w układzie automatyki przemysłowej bez odłączania zasilania, należy użyć amperomierza

A. lampowy
B. wychyłowy
C. cęgowy
D. stacjonarny
Amperomierz cęgowy to narzędzie pomiarowe, które umożliwia pomiar natężenia prądu w obwodach elektrycznych bez konieczności ich przerywania. Działa na zasadzie pomiaru pola magnetycznego, które powstaje w wyniku przepływu prądu przez przewodniki. Często stosowany w instalacjach automatyki przemysłowej, gdzie niezawodność i bezpieczeństwo są kluczowe, amperomierz cęgowy pozwala na szybkie i bezpieczne pomiary w działających obwodach. Przykładem jego zastosowania może być monitorowanie prądu w silnikach elektrycznych lub w zasilaczach, gdzie nieprzerwane działanie systemu jest istotne. Praktyczne aspekty użycia cęgów pomiarowych obejmują również ich mobilność oraz łatwość w obsłudze, co jest zgodne z dobrą praktyką w branży elektroenergetycznej, polegającej na minimalizowaniu ryzyka w miejscu pracy. Cęgowe amperomierze są także zgodne z normami bezpieczeństwa, co czyni je preferowanym wyborem w wielu zastosowaniach przemysłowych oraz w diagnostyce instalacji elektrycznych.

Pytanie 39

Jakie złącza powinny być wykorzystane dla kabli koncentrycznych w systemie monitoringu telewizyjnego?

A. HDMI
B. BNC
C. DIN
D. SCART
Złącza BNC (Bayonet Neill-Concelman) są powszechnie stosowane w systemach telewizji dozorowej ze względu na ich prostotę, niezawodność oraz doskonałe właściwości sygnałowe. Złącza te są zaprojektowane do pracy z kablami koncentrycznymi, co czyni je idealnym rozwiązaniem w aplikacjach wymagających przesyłania sygnałów wideo. W systemach CCTV, BNC umożliwia szybkie i łatwe podłączenie kamer do rejestratorów, a także zapewnia stabilne połączenie, które minimalizuje straty sygnału. W praktyce, złącza BNC są również szeroko stosowane w profesjonalnych systemach telekomunikacyjnych oraz w transmisji sygnałów wideo w studiach telewizyjnych. Dzięki swojej konstrukcji, złącza BNC pozwalają na łatwe wypinanie i wpinaliwaniu, co jest istotne w kontekście serwisowania i rozbudowy systemów monitorujących. Ponadto, standardy branżowe, takie jak SMPTE 292M, wspierają użycie złącz BNC w aplikacjach wideo, co podkreśla ich znaczenie i niezawodność w tej dziedzinie.

Pytanie 40

Jakie narzędzia są używane do określenia trasy przewodów na ścianie z betonu?

A. wiertarka i kołki rozporowe
B. śruby i śrubokręt
C. ołówek i poziomica
D. gwoździe oraz młot
Wybranie ołówka i poziomnicy do wyznaczenia trasy przewodów na ścianie betonowej jest najbardziej właściwym podejściem, ponieważ te narzędzia pozwalają na precyzyjne i estetyczne wykonanie pracy. Ołówek umożliwia zaznaczenie linii, po których będą prowadzone przewody, co jest kluczowe dla zachowania porządku i estetyki w instalacji. Poziomnica natomiast jest niezbędna do uzyskania dokładności w poziomie, co ma fundamentalne znaczenie dla zapewnienia prawidłowego ułożenia przewodów oraz ich prawidłowego funkcjonowania. Przykładowo, gdy przewody są prowadzone wzdłuż ściany, ich równe ułożenie nie tylko poprawia estetykę, ale również minimalizuje ryzyko uszkodzeń mechanicznych oraz ułatwia późniejsze prace konserwacyjne. Zgodnie ze standardami branżowymi, takie jak normy ISO dotyczące instalacji elektrycznych, precyzyjne wyznaczenie tras przewodów jest kluczowym elementem w zapewnieniu bezpieczeństwa i trwałości instalacji. Warto również pamiętać, że poprawnie wykonana instalacja nie tylko spełnia wymagania techniczne, ale również wpływa na komfort użytkowania przestrzeni.
