Szczegółowe wyniki:

Pytanie 1

Na rysunku przedstawiono połączenie śrubowe

A. zakładkowe.

B. nakładkowe.

C. doczołowe.

D. kotwowe.

Połączenie doczołowe, które zostało przedstawione na rysunku, jest jedną z podstawowych metod łączenia elementów mechanicznych. W tym przypadku, dwie części są połączone śrubą, a ich powierzchnie styku są płaskie i stykają się czołowo. Dzięki temu połączeniu można uzyskać dużą nośność oraz stabilność konstrukcji, co jest szczególnie istotne w budownictwie i inżynierii mechanicznej. W praktyce, połączenia doczołowe są powszechnie stosowane w różnych elementach maszyn, konstrukcjach stalowych oraz w przemyśle motoryzacyjnym. Standardy, takie jak ISO 8990, określają wymagania dotyczące projektowania i wykonania takich połączeń. Dodatkowo, stosowanie odpowiednich materiałów i technik montażowych, takich jak nakrętki zabezpieczające, jest kluczowe dla zapewnienia trwałości i bezpieczeństwa połączeń doczołowych. Warto również zwrócić uwagę na wpływ sił działających na połączenia, co może kształtować dobór odpowiednich śrub oraz nakrętek w zależności od wymagań projektu.

Pytanie 2

Przedstawiony na rysunku wkręt stosuje się do mocowania

A. blach dachowych.

B. stolarki okiennej.

C. bloczków gazobetonowych.

D. przewodów instalacyjnych

Wkręt przedstawiony na zdjęciu jest typowym elementem stosowanym do mocowania blach dachowych, co jest potwierdzone jego konstrukcją. Szeroka, płaska główka z podkładką ma na celu efektywne rozłożenie nacisku na blachę, co jest kluczowe w kontekście ochrony przed warunkami atmosferycznymi. W przypadku dachów, gdzie materiał blachy może być narażony na działanie deszczu, wiatru czy śniegu, ważne jest, aby wkręty były odpowiednio dobrane, aby zapewnić trwałość i szczelność połączeń. Wkręty do blach dachowych są często wykonane z materiałów odpornych na korozję, co jest zgodne z normami budowlanymi i dobrymi praktykami inżynieryjnymi. Przykładem zastosowania takich wkrętów są pokrycia dachowe wykonane z blachy trapezowej, gdzie ich użycie nie tylko zapewnia stabilność konstrukcji, ale również wpływa na efektywność izolacji termicznej i akustycznej budynku. Dodatkowo, wkręty te są zgodne z wymaganiami producentów blach, co gwarantuje ich właściwe funkcjonowanie i długowieczność.

Pytanie 3

Długość odciągu linowego reguluje się za pomocą

A. kauszy widełkowej.

B. śruby rzymskiej.

C. szekli zwykłej.

D. zacisków linowych.

Śruba rzymska jest kluczowym elementem w systemach regulacji długości lin stalowych, ponieważ umożliwia precyzyjne dostosowanie napięcia liny, co jest niezbędne w wielu zastosowaniach inżynieryjnych i budowlanych. Dzięki możliwości ręcznej regulacji, operatorzy mogą dostosować długość liny do wymagań konkretnej aplikacji, zapewniając jednocześnie bezpieczeństwo i efektywność operacji. W praktyce, śruby rzymskie są często używane w konstrukcjach wsporczych, takich jak mosty czy stelaże, gdzie właściwe napięcie liny jest kluczowe dla stabilności całej konstrukcji. Warto zaznaczyć, że stosowanie śrub rzymskich zgodnie z normami branżowymi, takimi jak PN-EN 1090 dla konstrukcji stalowych, gwarantuje odpowiednie bezpieczeństwo i jakość wykonania. Dodatkowo, w kontekście systemów podnoszenia i transportu, właściwa regulacja długości liny wpływa na wydajność i żywotność sprzętu, a także minimalizuje ryzyko uszkodzeń, co jest istotnym aspektem w zarządzaniu projektami budowlanymi.

Pytanie 4

Strop wykonany z drewna składa się z 15 belek o wymiarach 12×24×600 cm. Jaką ilość drewna zastosowano do budowy 3 takich stropów?

A. 8 m3

B. 2 m3

C. 4 m3

D. 6 m3

Aby obliczyć ilość drewna użytego do wykonania trzech stropów drewnianych, należy najpierw określić objętość jednego stropu. Każdy strop składa się z 15 belek o wymiarach 12 cm x 24 cm x 600 cm. Obliczamy objętość jednej belki: 12 cm * 24 cm * 600 cm = 172800 cm³. Następnie, aby obliczyć objętość całego stropu, mnożymy objętość jednej belki przez 15: 172800 cm³ * 15 = 2592000 cm³, co odpowiada 2,592 m³. Teraz, aby uzyskać objętość drewna użytego do trzech stropów, wystarczy pomnożyć objętość jednego stropu przez 3: 2,592 m³ * 3 = 7,776 m³, co zaokrąglamy do 8 m³. Zastosowanie tej metody obliczeń jest standardową praktyką w budownictwie, gdzie precyzyjne obliczenia materiałów są kluczowe dla skutecznego zarządzania zasobami i kosztami. Dobre praktyki wymagają również uwzględnienia strat materiałowych, co powinno być uwzględnione w planowaniu projektu.

Pytanie 5

Ile sztuk 6-metrowego kątownika stalowego o przekroju 60×60×5 mm należy kupić, aby wykonać 180 łączników o wymiarach przedstawionych na rysunku?

A. 6 sztuk.

B. 40 sztuk.

C. 60 sztuk.

D. 4 sztuki.

Aby wykonać 180 łączników o długości 200 mm każdy, musimy obliczyć łączną długość kątownika stalowego, którą potrzebujemy. Mnożymy liczbę łączników przez ich długość: 180 łączników x 200 mm = 36 000 mm, co daje 36 metrów. Kątowniki stalowe dostępne są w długości 6 metrów, więc aby uzyskać 36 metrów materiału, dzielimy 36 przez 6, co daje nam 6 sztuk kątownika. To obliczenie jest w pełni zgodne z normami przemysłowymi, które sugerują, aby zawsze uwzględniać straty materiałowe wynikające z cięcia i obróbki. Dobre praktyki w zakresie planowania zakupu materiałów budowlanych zalecają również, aby mieć na uwadze ewentualne nieprzewidziane straty. Dlatego w tym przypadku zakupu 6 sztuk kątownika stalowego jest odpowiednią decyzją, aby zrealizować projekt zgodnie z planem.

Pytanie 6

Na którym rysunku przedstawiono wiązar kratowy drewniany trapezowy?

A. A.

B. C.

C. B.

D. D.

Wiązar kratowy drewniany trapezowy, jak na rysunku C, rzeczywiście świetnie przenosi obciążenia, a przy tym nie marnuje materiału. Moim zdaniem to jedna z najlepszych konstrukcji do dachów. Górna belka jest krótsza od dolnej, co sprawia, że wyglądają jak trapezy. To naprawdę działa na korzyść konstrukcji, zwłaszcza w budynkach takich jak hale sportowe czy magazyny. Dzięki temu kształtowi, siły są lepiej rozłożone, a to przekłada się na większą efektywność. Warto wiedzieć, że stosowanie takich wiązarów też jest bardziej ekologiczne, bo oszczędzamy materiały, a to też obniża koszty transportu. Oczywiście projektanci muszą trzymać się norm, jak Eurokod 5, żeby wszystko było zgodne ze sztuką budowlaną.

Pytanie 7

Przedstawiony na rysunku młotek ciesielski przeznaczony jest do

A. podbijania narzędzi np. przecinaka.

B. dobijania elementów konstrukcji drewnianej.

C. wbijania drewnianych kołków.

D. wbijania i wyciągania gwoździ.

Młotek ciesielski, którego funkcja polega na wbijaniu i wyciąganiu gwoździ, jest podstawowym narzędziem w pracach stolarskich i budowlanych. Jego konstrukcja, z jedną płaską stroną do wbijania gwoździ oraz rozwidloną stroną (pazur) do ich wyciągania, czyni go niezwykle efektywnym narzędziem w rękach fachowców. Przykładowo, podczas montażu konstrukcji drewnianych, młotek ciesielski jest często używany do precyzyjnego wbijania gwoździ, co zapewnia stabilność elementów. W przypadku pomyłek przy wbijaniu, pazur młotka umożliwia szybkie i bezpieczne usunięcie gwoździa, co jest kluczowe dla zachowania jakości wykonania. Dlatego wiedza na temat tego narzędzia oraz umiejętność jego użycia są fundamentalne w branży budowlanej, zgodnie z najlepszymi praktykami w zakresie obróbki drewna. Używanie właściwego narzędzia do danego zadania nie tylko przyspiesza proces pracy, ale także minimalizuje ryzyko uszkodzeń elementów konstrukcyjnych oraz zwiększa bezpieczeństwo pracy na budowie.

Pytanie 8

Na podstawie fragmentu przekroju drewnianej konstrukcji dachowej określ wymiary murłat.

A. 16×5 cm

B. 78×118 cm

C. 10×10 cm

D. 100×140 cm

Murłata o wymiarach 10×10 cm jest typowym elementem konstrukcyjnym stosowanym w wielu systemach dachowych. Wymiary te są zgodne z powszechnie przyjętymi normami budowlanymi, które uwzględniają zarówno wymagania wytrzymałościowe, jak i praktyczne aspekty instalacji. Murłata stanowi fundamentalny element, na którym opiera się cała konstrukcja dachu, dlatego jej dimensje muszą być starannie dobrane. W praktyce, murłaty tego rodzaju często są stosowane w konstrukcjach drewnianych, gdzie ich odpowiednia szerokość i wysokość zapewniają stabilność oraz prawidłowe przenoszenie obciążeń. Ponadto, zastosowanie murłat o standardowych wymiarach ułatwia proces zakupu materiałów oraz ich późniejszy montaż. Wymiar 10×10 cm zapewnia również odpowiednią powierzchnię do mocowania krokwi dachowych, co jest kluczowe dla zachowania integralności całej konstrukcji. W przypadku dachów o większych obciążeniach, warto rozważyć zastosowanie murłat o większych wymiarach, ale standardowa murłata 10×10 cm jest wystarczająca dla typowych projektów budowlanych.

Pytanie 9

Jakie urządzenia są wykorzystywane do precyzyjnego naprowadzania prefabrykowanych elementów żelbetowych w ostatniej fazie ich osadzania w docelowej lokalizacji?

A. stalowe kliny

B. piony montażowe

C. drążki montażowe

D. elementy stalowe w formie łopatek

Drążki montażowe to kluczowe narzędzie w procesie montażu prefabrykowanych elementów żelbetowych. Stosowane są one do precyzyjnego naprowadzania elementów na miejsce wbudowania, co jest niezwykle istotne dla zachowania integralności konstrukcji oraz zapewnienia bezpieczeństwa podczas pracy. Dzięki ich zastosowaniu, operatorzy mogą dokładnie dostosować położenie elementu, co jest szczególnie ważne w przypadku dużych i ciężkich komponentów, takich jak belki czy płyty stropowe. Drążki montażowe pozwalają na efektywne korygowanie położenia elementów w miarę ich opuszczania, co minimalizuje ryzyko uszkodzeń oraz błędów montażowych. W praktyce, drążki te często wykorzystywane są w połączeniu z odpowiednimi urządzeniami dźwigowymi, co zapewnia sprawność i bezpieczeństwo przeprowadzanych prac. Istotnym aspektem jest również to, że ich użycie jest zgodne z obowiązującymi normami budowlanymi i zaleceniami producentów prefabrykatów, co dodatkowo podkreśla ich znaczenie w procesie budowlanym.

Pytanie 10

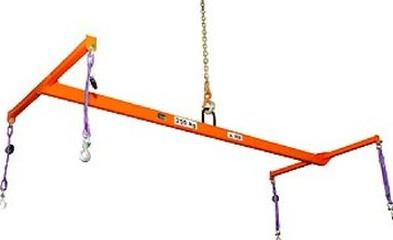

Do transportu elementów żelbetowych wymagających kilku punktów zaczepienia stosuje się przedstawiony na rysunku sprzęt pomocniczy, który nazywa się

A. szaklą.

B. trawersem.

C. chwytakiem.

D. czerpakiem.

Trawers to kluczowy element wyposażenia w procesie transportu ciężkich i dużych elementów konstrukcyjnych, takich jak elementy żelbetowe. Jego konstrukcja, zazwyczaj w formie belki, umożliwia równomierne rozłożenie obciążenia na kilka punktów zaczepienia. Dzięki temu, trawers zapewnia stabilność i bezpieczeństwo podczas podnoszenia i transportu. W praktyce często stosuje się trawersy do transportu prefabrykowanych elementów budowlanych, co jest zgodne z obowiązującymi normami bezpieczeństwa i efektywności pracy. Użycie trawersów w transporcie pozwala na zminimalizowanie ryzyka uszkodzenia elementów oraz zwiększenie komfortu pracy operatorów dźwigów. W przypadku transportu elementów o nietypowych kształtach, trawers pozwala na dostosowanie punktów zaczepienia, co pozytywnie wpływa na ergonomię i efektywność operacji. Standardy branżowe, takie jak EN 13155 dotyczące chwytaków i urządzeń transportu, wskazują na konieczność stosowania takich rozwiązań, aby zapewnić bezpieczeństwo operacji podnoszenia.

Pytanie 11

Jakie są etapy technologiczne montażu drewnianego szkieletu ścianki działowej z izolacją?

A. określenie lokalizacji w pomieszczeniu, przymocowanie łat do podłoża i sufitu, wstawienie słupków, montaż izolacji

B. wstawienie słupków, montaż izolacji, określenie lokalizacji w pomieszczeniu, przymocowanie łat do podłoża i sufitu

C. przymocowanie łat do podłoża i sufitu, wstawienie słupków, montaż izolacji, określenie lokalizacji w pomieszczeniu

D. montaż izolacji, określenie lokalizacji w pomieszczeniu, przymocowanie łat do podłoża i sufitu, wstawienie słupków

Wyznaczenie położenia w pomieszczeniu to kluczowy pierwszy krok w montażu szkieletu drewnianego ścianki działowej, ponieważ umożliwia precyzyjne określenie, gdzie będą umieszczone elementy konstrukcyjne. Następnie, przymocowanie łat do podłoża i sufitu zapewnia stabilność całej konstrukcji i pozwala na prawidłowe umiejscowienie słupków. Wstawienie słupków pomiędzy łatami tworzy szkielet ściany, który następnie można wypełnić izolacją. Montaż izolacji na końcu procesu jest praktycznym rozwiązaniem, które zapewnia odpowiednie właściwości akustyczne i termoizolacyjne ścianki. Taki porządek działań jest zgodny z najlepszymi praktykami budowlanymi, które zalecają, aby najpierw zrealizować prace związane z ustaleniem układu konstrukcji, a dopiero potem przystępować do prac wykończeniowych. Dzięki takiej kolejności można uniknąć problemów związanych z błędnym umiejscowieniem elementów oraz z zapewnieniem ich odpowiednich właściwości użytkowych.

Pytanie 12

Prefabrykowany element z betonu zbrojonego, przed jego umiejscowieniem, powinien być podniesiony na wysokość około 50 cm w celu oceny

A. siły wiatru działającej na placu budowy

B. prawidłowego zasilania dźwigu budowlanego

C. poprawności zaczepienia elementu do zawiesia

D. widoczności podnoszonego elementu

Odpowiedź na pytanie jest prawidłowa, ponieważ poprawność zaczepienia prefabrykowanego elementu żelbetowego do zawiesia jest kluczowym aspektem bezpieczeństwa podczas transportu i montażu na budowie. Przed podniesieniem elementu, należy upewnić się, że zawiesie jest poprawnie zamocowane i stabilne, co minimalizuje ryzyko wypadków oraz uszkodzeń. W praktyce, podczas próbnego podnoszenia, operator żurawia powinien zwrócić uwagę na równomierne rozłożenie ciężaru oraz sprawdzić, czy wszystkie elementy zawiesia, takie jak haki czy łańcuchy, są w dobrym stanie i odpowiednio dobrane do ciężaru podnoszonego obiektu. Zgodnie z normami bezpieczeństwa pracy w budownictwie, takim jak PN-EN 13001, regularne testy i inspekcje sprzętu podnoszącego są wymagane, aby zapewnić bezpieczne warunki pracy. Niewłaściwe zaczepienie może prowadzić do niekontrolowanego opadania elementu, co może zagrażać nie tylko pracownikom, ale również powodować straty materialne.

Pytanie 13

Wskaź technologiczną sekwencję montażu ścianki działowej z gipsowo-kartonowych płyt (g-k) na drewnianej konstrukcji.

A. Montaż konstrukcji, trasowanie, przykręcanie płyt g-k oraz szpachlowanie, wkładanie izolacji

B. Przykręcanie płyt g-k oraz szpachlowanie, montaż konstrukcji, wkładanie izolacji, trasowanie

C. Trasowanie, montaż konstrukcji, wkładanie izolacji, przykręcanie płyt g-k oraz szpachlowanie

D. Trasowanie, montaż konstrukcji, przykręcanie płyt g-k oraz szpachlowanie, wkładanie izolacji

Odpowiedź dotycząca technologicznej kolejności montażu ścianki działowej gipsowo-kartonowej na szkielecie drewnianym jest prawidłowa. Proces ten rozpoczyna się od trasowania, które polega na precyzyjnym wyznaczeniu miejsca, w którym będzie montowana ścianka. Jest to kluczowy krok, ponieważ zapewnia równomierne rozmieszczenie elementów konstrukcji. Następnie przechodzi się do montażu szkieletu, który tworzy nośną strukturę ścianki, na którą zostaną później przykręcone płyty g-k. Ważne jest, aby używać odpowiednich technik montażu, takich jak stosowanie wkrętów do drewna o odpowiedniej długości. Kolejnym krokiem jest wypełnienie przestrzeni między szkieletami izolacją, co wpływa na akustykę i termikę pomieszczenia. Na końcu przykręca się płyty g-k do szkieletu i wykonuje szpachlowanie, co zapewnia estetyczne wykończenie i przygotowuje powierzchnię do malowania. Zastosowanie tej kolejności jest zgodne z najlepszymi praktykami budowlanymi, co zapewnia trwałość i funkcjonalność ścianki.

Pytanie 14

Termin ukosowanie oznacza

A. cięcie elementów drewnianych konstrukcji pod zadanym kątem

B. nadawanie właściwego profilu krawędziom elementów stalowych

C. montaż prefabrykowanych konstrukcji żelbetowych w odchyleniu od pionu

D. wyznaczanie ścian fundamentowych, które nie łączą się pod kątem prostym

Ukosowanie to termin związany z obróbką elementów stalowych, polegający na nadawaniu odpowiedniego profilu krawędziom tych elementów. Jest to kluczowy proces w budownictwie i inżynierii, który zapewnia, że mniejsze lub większe elementy stalowe są odpowiednio przygotowane do dalszego montażu i łączenia. Ukosowanie pozwala na zwiększenie powierzchni stykowych, co jest szczególnie istotne w przypadku spawania, ponieważ umożliwia uzyskanie mocniejszych i bardziej wytrzymałych połączeń. Na przykład, w konstrukcjach stalowych, takich jak mosty czy budynki, ukosowanie krawędzi stalowych jest standardem, który pozwala na uzyskanie wysokiej jakości połączeń spawanych, co jest zgodne z obowiązującymi normami, takimi jak Eurokod 3 dotyczący projektowania konstrukcji stalowych. Praktyczne zastosowanie ukosowania obejmuje także prefabrykację elementów w fabrykach, gdzie precyzyjne obrabianie krawędzi jest kluczowe dla efektywności montażu na placu budowy.

Pytanie 15

Zawiesia szpilkowe (ze sworzniami) są wykorzystywane do transportu prefabrykowanych elementów betonowych, które posiadają zaczepy

A. sworzniowe

B. gwintowane

C. tulejowe

D. pętlowe

Zawiesia typu tulejowego, znane również jako zawiesia sworzniowe, są kluczowym rozwiązaniem w transporcie betonowych elementów prefabrykowanych. Charakteryzują się one metalowymi tulejami, które są osadzone w zaczepach tych elementów, co zapewnia stabilne i bezpieczne połączenie. Takie zawiesia są zaprojektowane tak, aby wytrzymywać wysokie obciążenia, co jest istotne w kontekście transportu dużych i ciężkich prefabrykatów, jak np. belki, słupy czy płyty. W praktycznym zastosowaniu, zawiesia tulejowe są często wykorzystywane w budownictwie i przemyśle, gdzie niezawodność i bezpieczeństwo są kluczowe. Zgodnie z normami EN 13155, które regulują zasady użycia sprzętu dźwigowego, ważne jest, aby stosować odpowiednie zawiesia dostosowane do specyfiki transportowanego ładunku, co wpływa na zminimalizowanie ryzyka wypadków podczas realizacji prac budowlanych.

Pytanie 16

Na podstawie danych zamieszczonych w tabeli określ dopuszczalną odchyłkę montażową długości drewnianej kratownicy, jeżeli zgodnie z projektem jej długość wynosi 580 cm.

Dopuszczalne odchyłki wymiarowe konstrukcji z drewna
Wymiary elementów [mm]	Odchyłki wymiarów elementów [mm]
0 ÷ 5	±0,1
6 ÷ 25	±0,5
26 ÷ 100	±1,0
101 ÷ 250	±2,0
251 ÷ 1200	±5,0
1201 ÷ 3000	±10,0
3001 ÷ 6000	±20,0
6001 ÷ 12000	±30,0
ponad 12000	±60,0

A. ±20 mm

B. ±5 mm

C. ±15 mm

D. ±10 mm

Dopuszczalna odchyłka montażowa długości drewnianej kratownicy wynosząca ±20 mm jest zgodna z normami branżowymi, które definiują zakresy tolerancji dla różnych długości elementów konstrukcyjnych. W przypadku kratownicy o długości 580 cm (5800 mm), należy stosować się do tabeli odchyleń, która wskazuje na tolerancję ±20 mm dla długości mieszczących się w przedziale od 3001 mm do 6000 mm. Przy projektowaniu i montażu konstrukcji drewnianych, zachowanie odpowiednich tolerancji jest kluczowe, aby zapewnić stabilność i bezpieczeństwo całej struktury. Zbyt małe tolerancje mogą skutkować uszkodzeniami w trakcie montażu, podczas gdy zbyt duże mogą wpływać na integralność konstrukcyjną. Praktycznym przykładem jest montaż kratownicy w budynkach mieszkalnych, gdzie precyzyjne dopasowanie elementów jest niezbędne dla poprawnego przenoszenia obciążeń. Wiedza na temat tolerancji montażowych jest również istotna w kontekście przepisów budowlanych oraz standardów jakości, takich jak ISO 9001, które podkreślają znaczenie zgodności z wymaganiami projektowymi.

Pytanie 17

Wkręt do łączenia elementów z drewna przedstawiono na rysunku

A. C.

B. D.

C. B.

D. A.

Wybór odpowiedzi B, C lub D wskazuje na pewne nieporozumienia dotyczące typów elementów łączących i ich zastosowań. Odpowiedź B, która przedstawia śrubę z łbem sześciokątnym, jest zaprojektowana głównie do połączeń metalowych lub jako element mocujący w miejscach, gdzie można zastosować narzędzia kluczowe. Tego typu śruby nie posiadają odpowiednich gwintów ani kształtu, które pozwoliłyby na stabilne połączenie z materiałami drewnianymi, co może prowadzić do nietrwałych połączeń i uszkodzeń drewna. W przypadku odpowiedzi C, kołek rozporowy z wkrętem jest elementem stosowanym w połączeniach, które wymagają większej powierzchni stykowej i są używane głównie w materiałach budowlanych, takich jak beton czy cegła; nie są one optymalne do zastosowań w drewnie. Z kolei odpowiedź D, która sugeruje kołek rozporowy z hakiem, jest używana często do podwieszania lub mocowania przedmiotów do ścian, ale nie ma zastosowania przy łączeniu elementów drewnianych, co czyni ją nieodpowiednią w tym kontekście. Kluczowym błędem myślowym przy wyborze tych odpowiedzi jest nieznajomość specyfiki materiałów i ich wymagań, co prowadzi do wyboru niewłaściwych elementów łączących, które nie są przystosowane do pracy z drewnem.

Pytanie 18

Na podstawie zamieszczonej charakterystyki żurawia budowlanego określ minimalną długość wysięgnika, jaką należy zastosować do podniesienia elementu prefabrykowanego o ciężarze 1 tony na odległość 5 m i wysokość 6,5 m.

A. 12,485 m ⑤

B. 5,945 m ②

C. 10,310 m ④

D. 8,145 m ③

Odpowiedź 8,145 m jest prawidłowa, ponieważ odpowiada wymaganiom technicznym dotyczącym podnoszenia ciężarów przy użyciu żurawia budowlanego. Wykres ilustrujący zależność między długością wysięgnika a maksymalnym ciężarem, który można podnieść na określoną wysokość, wskazuje, że dla ciężaru 1 tony na wysokości 6,5 m minimalna długość wysięgnika wynosi właśnie 8,145 m. W praktyce, stosowanie odpowiedniej długości wysięgnika jest kluczowym aspektem bezpieczeństwa operacji dźwigowych, ponieważ zbyt krótki wysięgnik może prowadzić do przeciążenia urządzenia oraz stwarzać ryzyko wypadków. W branży budowlanej, zgodnie z normami bezpieczeństwa, zawsze zaleca się uwzględnianie dodatkowego marginesu bezpieczeństwa w przypadku podnoszenia ciężkich elementów, co może wpłynąć na wybór nieco dłuższego wysięgnika niż teoretycznie wymagany. Warto również zwrócić uwagę na fakt, że różne typy żurawi mogą mieć różne możliwości operacyjne, dlatego istotne jest, aby przed przystąpieniem do pracy zapoznać się z instrukcjami producenta, aby upewnić się, że stosowane parametry są zgodne z ich zaleceniami.

Pytanie 19

Jeśli zużycie farby do jednego malowania wynosi 0,10 dm3/m2, to jaka będzie objętość farby potrzebnej do pomalowania 20 belek stalowych, gdy każda z nich ma powierzchnię 1,5 m2 i wymaga malowania dwukrotnie?

A. 6 dm3

B. 8 dm3

C. 3 dm3

D. 5 dm3

Wszystkie błędne odpowiedzi wynikają z niepoprawnych obliczeń lub założeń dotyczących powierzchni oraz zużycia farby. Często zdarza się, że nie uwzględnia się podwójnego malowania, co prowadzi do zaniżenia całkowitej powierzchni malarskiej. Inny typowy błąd to pomylenie jednostek miary; na przykład, w przypadku odpowiedzi, które zakładają większe zużycie, mogło nastąpić nieprawidłowe przeliczenie z m2 na dm3, co skutkuje znacznymi odchyleniami w oszacowaniu potrzebnej ilości farby. Ponadto, niektórzy mogą nie zrozumieć, że zużycie farby odnosi się do powierzchni pokrytej, a nie do samego materiału. W praktyce, takie błędy mogą prowadzić do niedoszacowania kosztów malowania, co może być kłopotliwe w zarządzaniu budżetem projektu. Kluczowe jest zatem zrozumienie, jak prawidłowo obliczyć zużycie materiałów, stosując odpowiednie formuły i uwzględniając wszystkie istotne czynniki, takie jak liczba warstw oraz powierzchnia malowana. Właściwe podejście do tego zagadnienia jest niezbędne dla osiągnięcia efektywności i oszczędności w projektach związanych z malowaniem.

Pytanie 20

Należy zweryfikować poprawność wykonania rusztowań stosowanych do montażu konstrukcji stalowych

A. w trakcie prac montażowych, przed końcem każdej zmiany roboczej

B. po zakończeniu prac montażowych

C. przed rozpoczęciem prac montażowych

D. w trakcie prac montażowych, na zakończenie dnia pracy

Zanim zaczniemy montować jakiekolwiek konstrukcje stalowe, warto jest sprawdzić, czy rusztowania są prawidłowo złożone. To naprawdę ważne, bo zgodnie z normami bezpieczeństwa, takimi jak PN-EN 12811, musimy upewnić się, że wszystko jest na swoim miejscu. Myślę, że dobrze jest zwrócić uwagę na takie detale jak złączki i rurki oraz to, jak są osadzone w ziemi. Dzięki temu minimalizujemy ryzyko wypadków i dbamy o bezpieczeństwo nas wszystkich na budowie. Poza tym, regularna kontrola rusztowań to super praktyka, której powinno się przestrzegać, bo podnosi standardy bezpieczeństwa w naszej branży.

Pytanie 21

W jaki sposób należy wykonać wstępne mocowanie i rektyfikację słupa żelbetowego w stopie kielichowej podczas montażu swobodnego?

A. Poprzez ułożenie pakietów podkładek stalowych w kielichu.

B. Za pomocą uchwytów szczelinowych i trzech odciągów.

C. Za pomocą klinów umieszczonych pomiędzy kielichem i słupem.

D. Poprzez wypełnienie kielicha ekspansywną mieszanką betonową.

Wstępne mocowanie i rektyfikacja słupa żelbetowego w stopie kielichowej wymagają precyzyjnego podejścia, aby zapewnić stabilność konstrukcji na etapie montażu. Użycie klinów pomiędzy kielichem a słupem jest powszechną praktyką inżynieryjną, która pozwala na dokładne ustawienie i centrowanie słupa. Kliny są stosunkowo łatwe w użyciu i umożliwiają dostosowanie pozycji słupa w trzech wymiarach, co jest niezbędne do uzyskania wymaganej geometrii. Dodatkowo, zastosowanie klinów zapewnia tymczasowe mocowanie, które można łatwo modyfikować w miarę postępu prac, a także umożliwia wykonanie trwałego połączenia po zakończeniu montażu. Zgodnie z odpowiednimi normami budowlanymi, takie jak Eurokody, kluczowe jest zapewnienie, że źródła obciążenia oraz stabilność słupa są właściwie uwzględnione na etapie instalacji. Stosując tę metodę, inżynierowie mogą także unikać problemów, takich jak niemożność uzyskania odpowiedniego pionu, które mogłyby wystąpić przy innych technikach mocowania.

Pytanie 22

Weryfikacja precyzji zainstalowania okładzin elewacyjnych budynków stalowych ma na celu ustalenie, czy okładziny

A. są dopasowane kolorystycznie do innych elementów

B. są pokryte odpowiednią farbą antykorozyjną

C. chronią konstrukcję do poziomu gruntu

D. są umocowane w jednej płaszczyźnie

Ocena dokładności zlicowania okładzin elewacyjnych budynków o konstrukcji stalowej jest kluczowym aspektem zapewnienia ich estetyki oraz funkcjonalności. Odpowiedź "są zamocowane w jednej płaszczyźnie" dotyczy realizacji wymagań dotyczących estetyki oraz techniki montażu. Utrzymywanie okładzin w jednej płaszczyźnie jest istotne z perspektywy zarówno wizualnej, jak i technicznej. Gdy okładziny są odpowiednio zamocowane, unika się problemów związanych z ich odkształceniem, co może prowadzić do powstawania szczelin, które z kolei mogą skutkować infiltracją wilgoci. W branży budowlanej stosuje się różnorodne standardy, takie jak PN-EN 14509 dotyczący paneli elewacyjnych, które podkreślają znaczenie staranności w montażu. Przykładowo, w przypadku budynków publicznych, gdzie estetyka odgrywa kluczową rolę, jednolita płaszczyzna okładzin przyczynia się do harmonijnego wyglądu całej konstrukcji, co jest istotne w kontekście architektury oraz urbanistyki.

Pytanie 23

Na rysunku przedstawiono sposób montażu elementów konstrukcyjnych budynków halowych o konstrukcji żelbetowej za pomocą klinów drewnianych, które stosuje się do regulacji położenia

A. słupów w kielichach stóp fundamentowych.

B. dźwigarów dachowych na słupach.

C. płyt korytkowych na dźwigarach dachowych.

D. belek podwalinowych na stopach fundamentowych.

Poprawna odpowiedź odnosi się do montażu słupów w kielichach stóp fundamentowych, co jest kluczowym etapem w budowie hal przemysłowych z konstrukcją żelbetową. W tym procesie drewniane kliny odgrywają istotną rolę w precyzyjnym regulowaniu pozycji słupów, co jest niezbędne dla zapewnienia stabilności i równoległości konstrukcji. Użycie klinów pozwala na łatwe dostosowanie i wypoziomowanie słupów, co jest szczególnie ważne w kontekście dalszych prac budowlanych, takich jak montaż dźwigarów czy instalacja systemów elektrycznych i hydraulicznych. Praktyki te są zgodne z normami budowlanymi, które zalecają dokładne wyregulowanie wszystkich elementów nośnych przed przystąpieniem do dalszej budowy. Dlatego też, znajomość technik montażowych, takich jak użycie drewnianych klinów, jest istotna dla profesjonalistów w branży budowlanej, aby zapewnić trwałość i bezpieczeństwo konstrukcji. Właściwe położenie i stabilność słupów ma wpływ na całą strukturę budynku, dlatego tak ważne jest stosowanie sprawdzonych metod i narzędzi.

Pytanie 24

Który rodzaj elementów złącznych do konstrukcji drewnianych przedstawiono na rysunku?

A. Pierścienie zębate.

B. Spirale wczepne.

C. Płytki kolczaste.

D. Łączniki kątowe.

Łączniki kątowe to specjalistyczne elementy metalowe, które są używane do łączenia dwóch kawałków drewna pod kątem, co zapewnia dużą stabilność konstrukcyjną. Ich budowa zawiera charakterystyczne otwory na śruby lub gwoździe, co ułatwia montaż i zapewnia solidne połączenie. W praktyce, łączniki kątowe są powszechnie stosowane w takich zastosowaniach jak budowa ram drewnianych, mebli, a także w konstrukcjach dachowych. Warto zwrócić uwagę, że ich stosowanie znacznie zwiększa wytrzymałość połączeń, dzięki czemu konstrukcje są bardziej odporne na różne obciążenia, na przykład podczas silnych wiatrów czy ciężaru śniegu. Standardy branżowe, takie jak Eurokod 5, podkreślają znaczenie tych elementów w zapewnieniu bezpieczeństwa konstrukcji drewnianych, co czyni je niezbędnym elementem w nowoczesnym budownictwie. Zastosowanie łączników kątowych jest zgodne z najlepszymi praktykami inżynieryjnymi, które zmierzają do optymalizacji wytrzymałości konstrukcji i minimalizacji ryzyka awarii.

Pytanie 25

Z jakich kształtowników należy wykonać stalowy dźwigar kratowy przedstawiony na rysunku?

A. Z ceowników zwykłych.

B. Z kątowników równoramiennych.

C. Z teowników wysokich.

D. Z kątowników nierównoramiennych.

Poprawna odpowiedź to 'Z kątowników równoramiennych'. Kątowniki równoramienne mają dwa ramiona o tej samej długości, co jest super ważne przy dźwigarach kratowych, bo dzięki temu obciążenia rozkładają się równomiernie. Używa się ich na przykład do budowy mostów i różnych konstrukcji stalowych, gdzie stabilność to kluczowa sprawa. W dźwigarach kratowych kątowniki równoramienne są preferowane, bo mają świetne właściwości mechaniczne i łatwo je łączyć. Zresztą, normy budowlane, jak PN-EN 1993, mówią, jak ważne jest, żeby korzystać z materiałów o odpowiednich parametrach wytrzymałościowych, a kątowniki równoramienne świetnie się do tego nadają. Ich zastosowanie może też poprawić efektywność materiałową, co jest zgodne z nowoczesnymi trendami w budownictwie, związanymi ze zrównoważonym rozwojem.

Pytanie 26

Przed zamocowaniem wiązarów drewnianych w kotwach stalowych, zabetonowanych w wieńcu, należy

A. skuć wierzchnią warstwę betonu wieńca.

B. ułożyć pod pasem wiązara warstwę zaprawy cementowej.

C. ułożyć pod pasem wiązara izolację przeciwwilgociową.

D. wyciąć wrąb w dolnym pasie wiązara.

Właściwe zamocowanie wiązarów drewnianych w kotwach stalowych zabetonowanych w wieńcu jest kluczowe dla zapewnienia trwałości i bezpieczeństwa konstrukcji. Ułożenie izolacji przeciwwilgociowej pod pasem wiązara to zasadniczy krok chroniący drewno przed wilgocią, która mogłaby przenikać z betonu. W przeciwnym razie, wilgoć z betonu może prowadzić do rozwoju pleśni oraz gnicia drewna, co w dłuższym okresie czasu zagraża stabilności całej konstrukcji. Zgodnie z normami budowlanymi, każdy element drewniany narażony na działanie wilgoci powinien być odpowiednio zabezpieczony. Przykładowo, w praktyce inżynieryjnej często stosuje się membrany z tworzyw sztucznych lub bitumicznych, które skutecznie izolują drewniane elementy od wilgotnych podłoży. Dobrze dobrana izolacja przeciwwilgociowa może również poprawić izolacyjność termiczną budynku, co wpływa na jego efektywność energetyczną. Z tego powodu, przestrzeganie tej zasady jest kluczowe dla prawidłowego funkcjonowania konstrukcji.

Pytanie 27

W jaki sposób należy przeprowadzać demontaż stalowego masztu kratownicowego znajdującego się w sąsiedztwie istniejącej zabudowy?

A. Najpierw zdemontować najcięższe elementy masztu

B. Zdemontować odciągi masztu i położyć konstrukcję jako całość

C. Usuwać kratowe elementy masztu w kolejności, zaczynając z dołu

D. Usuwać pojedyncze kratowe elementy masztu, zaczynając z góry

Usuwanie pojedynczo kratowych elementów masztu, zaczynając od góry, jest zgodne z najlepszymi praktykami w zakresie rozbiórki konstrukcji stalowych. Taki sposób demontażu minimalizuje ryzyko uszkodzenia otoczenia oraz zapewnia bezpieczeństwo pracownikom. Rozpoczynając od góry, można kontrolować spadanie elementów i zapobiegać ich przypadkowemu zrzutowi na istniejącą zabudowę. W praktyce, użycie odpowiednich środków zabezpieczających, takich jak siatki ochronne oraz systemy podnoszenia, umożliwia precyzyjne i bezpieczne usuwanie górnych elementów konstrukcji. Dodatkowo, standardy branżowe, takie jak normy EN 1993 dotyczące projektowania konstrukcji stalowych, wskazują na konieczność zachowania stabilności konstrukcji podczas rozbiórki. Poprawne planowanie i ocena ryzyka związana z rozbiórką masztów w pobliżu zabudowań jest kluczowym elementem każdego projektu demontażowego, co potwierdzają wytyczne BHP oraz regulacje lokalnych organów, które podkreślają znaczenie bezpieczeństwa i ochrony środowiska w procesach budowlanych.

Pytanie 28

Jakie elementy służą do nawijania i prowadzenia lin?

A. pęta

B. haki

C. zawiesia

D. wielokrążki

Wielokrążki to urządzenia mechaniczne, które służą do nawijania i kierowania lin oraz innych elementów transportowych. Dzięki swojej konstrukcji, wielokrążki pozwalają na efektywne rozkładanie obciążeń i zmniejszają siły potrzebne do podnoszenia ciężarów. Przykładowo, w budownictwie i transporcie, wielokrążki są powszechnie wykorzystywane do podnoszenia ciężkich materiałów, takich jak stalowe belki czy beczki. Umożliwiają one także precyzyjne manewrowanie ładunkami w trudno dostępnych miejscach, co jest nieocenione w pracy na placach budowy. W kontekście norm i standardów, wielokrążki powinny być zgodne z normami EN 1492-1 dla lin oraz EN 362 dla sprzętu ochrony osobistej, co zapewnia ich bezpieczeństwo i niezawodność w użytkowaniu. Dzięki zastosowaniu wielokrążków, operatorzy mogą zwiększyć efektywność pracy, oszczędzając czas i energię, co jest kluczowe w branżach wymagających dużej precyzji i siły.

Pytanie 29

Jaką powierzchnię blachy stalowej należy nabyć, aby wyprodukować 150 sztuk blach nakładkowych o wymiarach 100×400 mm?

A. 9 m2

B. 7 m2

C. 6 m2

D. 4 m2

Aby obliczyć, ile blachy stalowej należy zakupić do wykonania 150 sztuk blach nakładkowych o wymiarach 100×400 mm, należy najpierw policzyć całkowitą powierzchnię, jaką zajmą te blachy. Powierzchnia jednej blachy wynosi 100 mm × 400 mm, co w przeliczeniu na metry daje 0,1 m × 0,4 m, co daje 0,04 m². Następnie, aby obliczyć powierzchnię dla 150 blach, należy pomnożyć 0,04 m² przez 150, co daje 6 m². Zatem zakup 6 m² blachy stalowej jest wystarczający do wykonania zamówienia. W praktyce, gdy planujemy zakupy materiałów, stosuje się również zapas, aby zminimalizować ryzyko niedoboru materiału, co jest zgodne z dobrymi praktykami w branży budowlanej i produkcyjnej. Warto zaznaczyć, że planowanie zakupów powinno obejmować również możliwość strat materiałowych, które mogą wystąpić podczas cięcia czy obróbki blachy.

Pytanie 30

Piaskowanie to technika

A. osuszania wilgotnych kondygnacji położonych pod ziemią

B. uszlachetniania bitumicznych pokryć dachowych

C. czyszczenia powierzchni stalowych konstrukcji

D. wyrównywania dna wykopów pod instalacje gazowe

Piaskowanie to proces technologiczny polegający na czyszczeniu powierzchni konstrukcji stalowych, który wykorzystuje strumień cząsteczek ściernych, najczęściej piasku, do usuwania rdzy, farb, zanieczyszczeń i innych niepożądanych substancji. Ta metoda jest szczególnie skuteczna w przygotowywaniu powierzchni do dalszych prac, takich jak malowanie czy powlekanie, co jest kluczowe dla zapewnienia trwałości i estetyki finalnych produktów. Na przykład, w przemyśle budowlanym, piaskowanie stali, takich jak belki i słupy, pozwala na uzyskanie gładkiej i czystej powierzchni, co zwiększa przyczepność farby lub innego środka ochronnego. Zgodnie z normami branżowymi, takimi jak ISO 8501, ocena stanu powierzchni przed malowaniem jest niezbędna, a piaskowanie stanowi jedno z najskuteczniejszych rozwiązań w tym zakresie. Dodatkowo, piaskowanie jest stosowane w renowacji zabytków, gdzie usuwane są warstwy zanieczyszczeń, przywracając pierwotny wygląd obiektów zabytkowych.

Pytanie 31

Podczas montażu śrub sprężonych, jakie elementy są wymagane?

A. nie ma potrzeby stosować podkładek

B. należy użyć podkładek pod nakrętkę oraz główkę

C. wymagana jest podkładka tylko pod główkę

D. trzeba stosować podkładkę jedynie pod nakrętkę

W przypadku montażu śrub sprężonych kluczowe jest stosowanie podkładek zarówno pod nakrętkę, jak i pod główkę śruby. Podkładki pełnią istotną rolę w rozkładaniu obciążenia na większą powierzchnię, co zapobiega uszkodzeniu materiału i pozwala na uzyskanie właściwego momentu dokręcenia. Przykładowo, w zastosowaniach konstrukcyjnych, takich jak łączenie elementów stalowych lub montaż systemów sprężających, zastosowanie podkładek pod obie części śruby zminimalizuje ryzyko luzów oraz zwiększy trwałość połączenia. Zgodnie z normami PN-EN 15048-1, które dotyczą połączeń śrubowych, należy zwracać szczególną uwagę na dobór odpowiednich podkładek, aby zapewnić właściwe funkcjonowanie konstrukcji oraz bezpieczeństwo użytkowników. Użycie podkładek pod obie części mocowania zyskuje na znaczeniu szczególnie w przypadku materiałów o różnej twardości, gdzie podkładki działają jako amortyzatory, co dalsza zwiększa stabilność i trwałość połączenia. Warto pamiętać, że w niektórych przypadkach, takich jak montaż w warunkach o podwyższonej temperaturze, mogą być wymagane podkładki specjalistyczne, aby zapewnić odpowiednie parametry pracy.

Pytanie 32

Do wykonania której części hali służy przedstawiony na rysunku element systemu prefabrykowanych hal stalowych?

A. Ściany działowej.

B. Ściany nośnej.

C. Przewodu kominowego.

D. Przekrycia dachowego.

Kratownice stalowe to naprawdę ważny element w prefabrykowanych halach stalowych. Ich główną rolą jest wsparcie dla konstrukcji dachowej. W projektowaniu kratownic trzeba znać podstawy statyki i wytrzymałości materiałów, co pozwala im dobrze znosić różne obciążenia. Dzięki nim można stworzyć spore, otwarte przestrzenie, co jest super ważne, na przykład w halach przemysłowych czy handlowych. Te elementy muszą spełniać normy budowlane, jak Eurokod 3, który mówi, co powinno się wziąć pod uwagę przy projektowaniu stali. Kratownice są fajne, bo pomagają zaoszczędzić materiały, a to z kolei wpływa na niższe koszty budowy i lepszą efektywność energetyczną obiektów. Można je zobaczyć w halach magazynowych, gdzie przydają się do maksymalnego wykorzystania przestrzeni, a także w centrach logistycznych, gdzie chce się uniknąć przeszkód w środku. Dlatego warto dobrze zrozumieć, jak kratownice działają w kontekście dachów, bo to kluczowe dla każdego inżyniera budownictwa.

Pytanie 33

Metoda rozdzielcza w montażu halowych konstrukcji żelbetowych polega na

A. montażu elementów tego samego rodzaju w trakcie kolejnych przejazdów maszyny montażowej

B. jednoczesnym zastosowaniu wielu niezależnie działających maszyn montażowych

C. montażu różnych typów elementów podczas pojedynczego przejazdu maszyny montażowej

D. łączeniu konstrukcji w większe segmenty i transportowaniu ich na miejsce budowy

Odpowiedź dotycząca montażu elementów jednego typu przy kolejnych przejazdach maszyny montażowej jest poprawna, ponieważ metoda rozdzielcza montażu budynków halowych żelbetowych skupia się na efektywności i precyzji. W praktyce oznacza to, że podczas jednego przejazdu maszyny montażowej instalowane są elementy o tym samym typie, co pozwala na optymalne wykorzystanie czasu i zasobów. Tego rodzaju podejście jest zgodne z zasadami lean construction, które dążą do minimalizacji strat poprzez skupienie się na zadaniach o podobnym charakterze. Przykładem zastosowania tej metody mogą być hale produkcyjne, gdzie kolejno montowane są slab'y betonowe, co ogranicza czas potrzebny na ich ustawienie i zwiększa wydajność całego procesu. Oprócz tego, z praktycznego punktu widzenia, ten typ montażu umożliwia łatwiejsze zarządzanie logistyką i harmonogramem prac, co jest kluczowe w kontekście dużych projektów budowlanych.

Pytanie 34

Jakie elementy są wykorzystywane do tymczasowego zakotwienia prefabrykowanych słupów żelbetowych podczas ich montażu?

A. rusztowania ramowe

B. drabiny montażowe

C. odciągi linowe

D. zawiesia belkowe

Odciągi linowe są kluczowym elementem w procesie montażu prefabrykowanych słupów żelbetowych, ponieważ zapewniają tymczasowe mocowanie tych konstrukcji w trakcie ich instalacji. Użycie odciągów linowych pozwala na stabilizację słupów do momentu, gdy zostaną one trwale osadzone w fundamentach. W praktyce, stosuje się je, aby zminimalizować ruch słupów pod wpływem sił zewnętrznych, takich jak wiatr czy inne obciążenia. Standardy branżowe, takie jak PN-EN 1991 (Eurokod 1), podkreślają znaczenie odpowiednich rozwiązań montażowych w kontekście bezpieczeństwa i trwałości konstrukcji. Przykładem zastosowania odciągów linowych może być sytuacja, w której słup żelbetowy jest podnoszony i umieszczany w pozycji pionowej. W takim przypadku odciągi pomagają utrzymać słup stabilnie, aż do momentu, gdy zostanie on właściwie zamocowany. Dobre praktyki w zakresie montażu prefabrykatów obejmują również regularne kontrole stanu odciągów, co zmniejsza ryzyko awarii oraz wypadków na budowie.

Pytanie 35

Jakie jest podstawowe zastosowanie dźwigu podczas montażu konstrukcji budowlanych?

A. Cięcie stalowych elementów konstrukcyjnych

B. Malowanie powierzchni stalowych

C. Podnoszenie i przemieszczanie ciężkich elementów

D. Spawanie elementów metalowych

Podstawowe zastosowanie dźwigu w montażu konstrukcji budowlanych to podnoszenie i przemieszczanie ciężkich elementów. W budownictwie dźwigi są nieocenionym narzędziem, pozwalającym na precyzyjne i bezpieczne przenoszenie dużych i ciężkich komponentów konstrukcyjnych, takich jak belki stalowe, prefabrykaty betonowe czy moduły konstrukcyjne. Dzięki dźwigom możliwe jest szybkie i efektywne montowanie elementów na dużych wysokościach, co znacznie przyspiesza proces budowy. Użycie dźwigów jest standardem w branży budowlanej, a ich operacja wymaga wykwalifikowanego personelu, który zna zasady bezpieczeństwa i potrafi precyzyjnie sterować maszyną. Dźwigi zwiększają efektywność pracy i redukują ryzyko urazów, co jest kluczowe na placach budowy. W praktyce, bez dźwigów wiele projektów budowlanych byłoby znacznie trudniejszych do zrealizowania, a ich czas realizacji wydłużony. Ważne jest, aby operatorzy dźwigów przestrzegali przepisów BHP oraz byli przeszkoleni w zakresie obsługi urządzeń, co zapewnia bezpieczeństwo całego procesu.

Pytanie 36

Przedstawiony na rysunku sprzęt do przemieszczania elementów konstrukcyjnych nazywa się

A. wielokrążkiem.

B. hakiem.

C. krążkiem.

D. zbloczem hakowym.

Sformułowane odpowiedzi na to pytanie wskazują na powszechne nieporozumienia związane z terminologią i funkcjami różnych urządzeń mechanicznych. Krążek, będący elementem składowym wielokrążka, nie może funkcjonować samodzielnie jako sprzęt do przemieszczania ciężarów. Odpowiedź na pytanie o krążek sugeruje zrozumienie, że jest to jedynie pojedynczy element, a nie zespół mechaniczny, który umożliwia podnoszenie ładunków. Zblocze hakowe, które również zostało wymienione, odnosi się do innego rodzaju sprzętu, który posiada różne zastosowania, głównie w kontekście podnoszenia ładunków za pomocą haka – jednak nie oferuje efektywności wynikającej z zastosowania wielu krążków, co jest kluczowe w przypadku wielokrążka. Haki, z kolei, to narzędzia służące do zawieszania lub podtrzymywania ładunków, ale nie mają one mechanizmu, który umożliwiałby ich podnoszenie w taki sposób, jak to czynią wielokrążki. Tego rodzaju zamieszanie w pojęciach może prowadzić do błędnych wniosków i potencjalnych zagrożeń w praktyce budowlanej lub transportowej. Kluczowe jest, aby zrozumieć różnice w konstrukcji i zastosowaniach tych urządzeń, co pozwoli na ich właściwe wykorzystanie w zgodzie z zasadami bezpieczeństwa oraz standardami branżowymi.

Pytanie 37

Który element systemu prefabrykowanych hal stalowych przedstawiono na rysunku?

A. Płytę stropową.

B. Płytę fundamentową.

C. Panel elewacyjny.

D. Panel dachowy.

Poprawna odpowiedź to panel elewacyjny, który jest kluczowym elementem w systemie prefabrykowanych hal stalowych. Panele elewacyjne to specjalnie zaprojektowane elementy, które zapewniają nie tylko estetykę budynku, ale także jego izolację termiczną oraz ochronę przed warunkami atmosferycznymi. W przypadku hal przemysłowych, panele te są często wykonane z materiałów takich jak stal ocynkowana lub kompozyty, co zwiększa ich trwałość i odporność na korozję. Przykładem zastosowania paneli elewacyjnych jest ich wykorzystanie w konstrukcjach magazynowych lub produkcyjnych, gdzie ich właściwości termoizolacyjne przyczyniają się do redukcji kosztów ogrzewania. Ponadto, panele te mogą być montowane w różnorodny sposób, zarówno pionowo, jak i poziomo, co daje architektom i inżynierom wiele możliwości w zakresie projektowania. Zastosowanie paneli elewacyjnych przyczynia się do łatwiejszej konserwacji budynku oraz spełnienia standardów efektywności energetycznej, co jest zgodne z najlepszymi praktykami w branży budowlanej.

Pytanie 38

Na podstawie przedstawionej instrukcji montażu płyt Kronotec MDF WP wskaż odległości pomiędzy gwoździami, które należy stosować na podporach pośrednich.

Instrukcja montażu (fragment)

Płyty Kronotec MDF WP na ścianach mogą być montowane poziomo lub pionowo.
Pomiędzy płytami oraz dookoła otworów drzwi i okien bezwzględnie musi być pozostawiona szczelina dylatacyjna min. 3 mm.
Do mocowania płyt należy używać gwoździ spiralnych lub pierścieniowych.
Gwoździe wbijamy co 30 cm na podporach pośrednich i co 15 cm na łączeniach płyt.
Przy zewnętrznych krawędziach ściany przybijamy gwoździe co 10 cm. Odległość gwoździa od brzegu płyty nie może być mniejsza niż 1 cm. Można również stosować wkręty do drewna i odpowiednio długie zszywki.

A. 5 cm

B. 15 cm

C. 30 cm

D. 10 cm

Poprawna odpowiedź to 30 cm, ponieważ zgodnie z instrukcją montażu płyt Kronotec MDF WP, gwoździe powinny być wbijane w odległości 30 cm na podporach pośrednich. Przestrzeganie tych wytycznych jest kluczowe dla zapewnienia odpowiedniej stabilności i wytrzymałości konstrukcji. W przypadku montażu, zachowanie właściwej odległości między gwoździami pozwala na równomierne rozłożenie obciążenia oraz minimalizuje ryzyko deformacji płyt w wyniku wpływu wilgoci lub zmian temperatury. Przykładem zastosowania tej wiedzy może być przygotowanie podłogi lub ścian, gdzie precyzyjnie ustalone odległości gwarantują długotrwałe użytkowanie oraz minimalizują ryzyko uszkodzeń. Dobrą praktyką jest również regularne sprawdzanie zgodności z instrukcją podczas montażu, co pozwala na uniknięcie problemów na etapie użytkowania.

Pytanie 39

Podczas montażu stalowych konstrukcji wykorzystuje się takie metody jak: obrót przy fundamencie, nadbudowa segmentów oraz montaż z użyciem śmigłowca.

A. ścianek oporowych

B. obiektów liniowych, np. rurociągów

C. szalunków systemowych

D. konstrukcji wieżowych i masztowych

Odpowiedź "konstrukcji wieżowych i masztowych" jest prawidłowa, ponieważ metody takie jak obrót przy fundamencie, nadbudowa segmentów oraz montaż przy użyciu śmigłowca są kluczowe w procesie montażu tych typów konstrukcji. Konstrukcje wieżowe, takie jak wieże telekomunikacyjne czy elektrownie wiatrowe, wymagają wyjątkowej precyzji i sprawnych rozwiązań montażowych ze względu na ich wysokość oraz specyfikę materiałów. Zastosowanie śmigłowców do transportu i montażu segmentów na dużych wysokościach pozwala na zminimalizowanie ryzyka wypadków oraz zwiększenie efektywności czasowej. Przykładowo, w budownictwie energetycznym, elementy turbin wiatrowych często montuje się z wykorzystaniem helikopterów, co jest zgodne z najlepszymi praktykami branżowymi w obszarze BHP oraz efektywności operacyjnej. Dodatkowo, odpowiednie przygotowanie fundamentów i segmentów jest kluczowe dla stabilności konstrukcji, co znajduje potwierdzenie w normach budowlanych, takich jak PN-EN 1991 oraz PN-EN 1993.

Pytanie 40

Dobierz z katalogu producenta prefabrykowany element ścienny do wykonania wewnętrznej ściany nośnej o wymiarach 290×266 cm z otworem drzwiowym usytuowanym 47,5 cm od lewej krawędzi elementu.

A. W5.2

B. W6.6

C. W5.6

D. W4.2

Wybór prefabrykowanego elementu ściennego W5.2 jest poprawny, ponieważ spełnia wszystkie wymagania dotyczące wymiarów oraz lokalizacji otworu drzwiowego. Element ten ma wymiary 2900 mm x 2660 mm, co idealnie koresponduje z wymaganymi wymiarami wewnętrznej ściany nośnej. Dodatkowo, otwór drzwiowy usytuowany 475 mm od lewej krawędzi jest zgodny z normami budowlanymi, które określają minimalne i maksymalne odległości dla takich instalacji. W praktyce, podczas projektowania i budowy, kluczowe jest, aby elementy prefabrykowane były zgodne z dokumentacją projektową, co zapewnia stabilność oraz bezpieczeństwo konstrukcji. Zastosowanie prefabrykowanych elementów ściennych w budownictwie przyspiesza proces budowy i wpływa na redukcję odpadów budowlanych, co jest zgodne z zasadami zrównoważonego rozwoju. Warto również zwrócić uwagę na certyfikaty jakości stosowanych materiałów, co potwierdza ich wytrzymałość i trwałość, co jest istotne w kontekście projektowania budynków o długotrwałej eksploatacji.

Rozpocznij nowy egzamin

Powrót do strony głównej
