Wyniki egzaminu

Wyjaśnienie poprawnej odpowiedzi:
Dobra robota, że zwróciłeś uwagę na wybór puszek rozgałęźnych z IP 43. Wiesz, że to gorsza opcja w porównaniu do IP 44? IP oznacza, jak dobrze urządzenie radzi sobie z wodą i innymi nieprzyjemnościami. W przypadku IP 43, ochrona przed wilgocią nie jest zbyt silna, więc urządzenia mogą być narażone na wodne mgły, ale nie na krople wody spadające pod kątem. W przeciwieństwie do tego, IP 44 to lepsza opcja, jeśli chodzi o odporność na wilgoć, co jest super ważne w miejscach jak łazienki czy piwnice. Tak naprawdę, dobierając odpowiednie puszki, nie tylko dbamy o bezpieczeństwo, ale też o długość życia całej instalacji elektrycznej. Wybór elementów z właściwą klasą ochrony ma ogromny wpływ na to, jak system będzie działał i zmniejsza ryzyko różnych awarii związanych z wilgocią.

Wyjaśnienie poprawnej odpowiedzi:
Zastosowanie tranzystora BJT zamiast tyrystora GTO w łączniku prądu stałego przynosi znaczące korzyści, szczególnie w zakresie szybkości przełączania. Tranzystory BJT charakteryzują się szybszymi czasami przełączania, co pozwala na bardziej dynamiczne reagowanie na zmiany w układzie sterowania. Zastosowanie prostszego układu sterowania w przypadku tranzystora BJT wynika z faktu, że jego działanie opiera się na prądzie bazowym, co znacząco upraszcza logikę sterującą. Z perspektywy praktycznej, w aplikacjach wymagających szybkiego cyklu włączania i wyłączania, takich jak falowniki czy systemy zasilania impulsowego, wybór tranzystora BJT może przyczynić się do poprawy efektywności całego systemu. Zgodnie z dobrymi praktykami branżowymi, inżynierowie projektujący układy elektroniczne coraz częściej sięgają po BJT w aplikacjach wymagających wysokiej wydajności i minimalizacji opóźnień. Dodatkowo, prostota układu sterującego BJT pozwala na łatwiejszą integrację z innymi układami elektronicznymi, co może przyczynić się do zmniejszenia kosztów produkcji oraz zwiększenia niezawodności całego systemu.

Wyjaśnienie poprawnej odpowiedzi:
Zastosowanie przewodu H03RR-F 4G4 w miejsce przewodu OWY 4×4 mm² 450 V/750 V jest niewłaściwe, ponieważ jego napięcie znamionowe wynosi zaledwie 300 V/500 V, co jest zbyt niskie w kontekście wymagań dla obwodu zasilania silnika indukcyjnego o mocy 7,5 kW. Przewody muszą być dobierane zgodnie z maksymalnym napięciem, jakie mogą występować w danej instalacji. Standardy, takie jak PN-IEC 60228, określają dopuszczalne wartości dla przewodów, a dla silników często rekomendowane jest używanie przewodów o wyższym napięciu znamionowym, aby zapewnić nie tylko sprawność, ale również bezpieczeństwo użytkowania. W praktyce, stosowanie przewodów o adekwatnym napięciu znamionowym chroni przed ryzykiem przebicia izolacji, co mogłoby prowadzić do awarii urządzeń oraz potencjalnie niebezpiecznych sytuacji. W przypadku, gdyby przewód uległ uszkodzeniu, niskie napięcie znamionowe mogłoby nie zapewnić odpowiedniej ochrony, dlatego kluczowe jest przestrzeganie norm branżowych przy doborze materiałów. Właściwy dobór przewodów nie tylko wpływa na wydajność instalacji, ale również na bezpieczeństwo operacyjne, co jest priorytetem w każdej branży związanej z instalacjami elektrycznymi.

Wyjaśnienie poprawnej odpowiedzi:
W tym zadaniu kluczowe jest porównanie dwóch rzeczy: ciągłości samego uzwojenia oraz jego izolacji względem PE, czyli obudowy/ochronnego przewodu. Faza U wygląda poprawnie: pomiar U1–U2 daje 5 Ω, więc uzwojenie ma ciągłość i pewną normalną rezystancję roboczą. Jednocześnie U1–PE i U2–PE mają ∞, czyli uzwojenie nie ma połączenia z obudową. Tak powinno być w sprawnym silniku, oczywiście w praktyce zamiast dosłownej nieskończoności oczekuje się bardzo dużej rezystancji izolacji, mierzonej najlepiej miernikiem izolacji, np. napięciem 500 V. Inaczej jest w fazach V i W. Dla V1–PE, V2–PE, W1–PE i W2–PE otrzymano 0 Ω, co oznacza zwarcie uzwojeń do obudowy lub przewodu ochronnego. Dodatkowo V1–V2 i W1–W2 też mają 0 Ω, więc te uzwojenia nie zachowują się jak normalne uzwojenia o rezystancji podobnej do fazy U. Moim zdaniem to bardzo praktyczny przykład, bo w warsztacie taki silnik trzeba natychmiast wyłączyć z eksploatacji i nie wolno go podłączać do zasilania. Dobra praktyka jest taka: przed pomiarami odłącza się zasilanie, zdejmuje mostki z tabliczki zaciskowej, sprawdza brak napięcia, a dopiero potem mierzy rezystancję uzwojeń i izolację względem PE. Wynik wskazuje uszkodzenie w fazie V i w fazie W.

Wyjaśnienie poprawnej odpowiedzi:
Wkładka bezpiecznikowa oznaczona symbolem aM jest przeznaczona do ochrony silników oraz urządzeń rozdzielczych przed przeciążeniem i zwarciem. Oznaczenie to wskazuje, że bezpiecznik ten ma charakterystykę czasowo-prądową, która jest dostosowana do pracy urządzeń z silnikami, co oznacza, że pozwala na chwilowe przekroczenie dopuszczalnego prądu w momencie rozruchu silnika, co jest niezbędne dla prawidłowego funkcjonowania urządzeń elektrycznych. W praktyce oznacza to, że wkładka aM jest w stanie znieść większy prąd przez krótki czas, co zapobiega niepotrzebnym wyłączeniom w przypadku chwilowych przeciążeń. Takie wkładki są szczególnie zalecane w instalacjach, gdzie silniki startują z dużym momentem, co generuje znaczne obciążenia prądowe. Wdrożenie wkładek aM zgodnie z normami IEC 60269, które określają wymagania dla wkładek bezpiecznikowych, jest dobrą praktyką, zapewniającą bezpieczeństwo oraz niezawodność systemów elektrycznych.

Wyjaśnienie poprawnej odpowiedzi:
Wypalenie styków w łączniku jest najczęstszą przyczyną migania światła w instalacjach oświetleniowych. W trakcie pracy instalacji, styk łącznika może podlegać znacznym obciążeniom elektrycznym, co prowadzi do przegrzewania i wypalania się materiału styku. W takich przypadkach pojawiają się przerwy w przewodzeniu prądu, co skutkuje wahań natężenia oświetlenia. Zastosowanie wysokiej jakości łączników oraz regularna ich konserwacja mogą znacząco wpłynąć na niezawodność instalacji. Dobrze zaprojektowane instalacje elektryczne powinny uwzględniać dobór odpowiednich komponentów, które są zgodne z normami PN-EN 60669-1. Przykładowo, w instalacjach o wysokim natężeniu prądu warto stosować łączniki o zwiększonej odporności na wypalanie. Warto również regularnie kontrolować stan łączników, aby uniknąć sytuacji, które mogą prowadzić do awarii, co z kolei wpływa na bezpieczeństwo użytkowania i komfort oświetlenia.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca, że uzwojenie pierwotne powinno być wykonane z drutu o mniejszej średnicy i większej liczbie zwojów niż uzwojenie wtórne jest poprawna. W transformatorze jednofazowym, stosunek napięć uzwojeń związany jest z relacją liczby zwojów w każdym uzwojeniu. Zależność ta wyraża się wzorem: U1/U2 = N1/N2, gdzie U1 i U2 to napięcia na uzwojeniach pierwotnym i wtórnym odpowiednio, a N1 i N2 to liczby zwojów. Wymiana uzwojeń pierwotnych i wtórnych wiąże się z doborem odpowiedniej średnicy drutu. Mniejsze napięcie na uzwojeniu wtórnym wymaga większej liczby zwojów, co z kolei oznacza, że uzwojenie pierwotne musi być wykonane z cieńszego drutu, aby pomieścić więcej zwojów na danej długości. Przykładowo, w transformatorach stosuje się standardy dotyczące przekrojów drutów, aby zapewnić odpowiednią wydajność prądową i minimalizować straty w cieple. Zastosowanie tej zasady w praktyce prowadzi do efektywniejszego projektu transformatora, co jest kluczowe w wielu aplikacjach elektrycznych, od zasilania urządzeń domowych po zastosowania w przemyśle. Właściwe dobranie wymagań dla uzwojeń jest istotnym elementem inżynieryjnym, który warunkuje trwałość i efektywność transformatora.

Wyjaśnienie poprawnej odpowiedzi:
Wartość skuteczna przemiennego napięcia dotykowego, dopuszczalnego długotrwale w warunkach środowiskowych normalnych, wynosi 50 V. Ta wartość została określona w normach międzynarodowych, takich jak IEC 60479, które badają wpływ prądu elektrycznego na organizm ludzki. W przypadku, gdy rezystancja ciała ludzkiego wynosi około 1 kΩ, napięcie 50 V może prowadzić do wyczuwalnego, ale niegroźnego odczucia dla większości ludzi. W praktyce oznacza to, że w instalacjach elektrycznych, które mogą być narażone na przypadkowy kontakt z człowiekiem, stosowane są zabezpieczenia, aby nie przekraczać tej wartości napięcia, co ma kluczowe znaczenie dla bezpieczeństwa. W zastosowaniach takich jak instalacje elektryczne w miejscach publicznych oraz w obiektach przemysłowych, zachowanie limitu 50 V jest fundamentalnym aspektem projektowania systemów ochrony przeciwporażeniowej. Warto również zauważyć, że różne środowiska mogą wpływać na rezystancję ciała ludzkiego, dlatego projektanci systemów elektrycznych muszą uwzględniać takie czynniki jak wilgotność czy kontakt z różnymi materiałami, aby zawsze stosować się do obowiązujących norm i najlepszych praktyk.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź '5 lat' jest jak najbardziej zgodna z przepisami prawa i normami bezpieczeństwa, które dotyczą elektryki w budynkach. Ustalono ten okres, żeby zapewnić bezpieczeństwo dla użytkowników i zmniejszyć ryzyko awarii. Regularne przeglądy co pięć lat pomagają dostrzegać ewentualne usterki, zużycie materiałów albo niezgodności ze standardami. W budynkach wielorodzinnych, gdzie mieszka dużo ludzi, ważne jest, żeby instalacje były nie tylko sprawne, ale też bezpieczne. Jakby przeglądy były robione rzadziej, mogłoby to spowodować poważne zagrożenia, jak pożar czy porażenie prądem. W praktyce dobrze jest nie tylko trzymać się tej pięcioletniej zasady, ale i wprowadzać częstsze przeglądy, jeśli widzisz, że instalacja ma jakieś oznaki zużycia albo w przypadku obiektów, które są w większym ryzyku.

Wyjaśnienie poprawnej odpowiedzi:
W czasie postoju silnika elektrycznego mamy idealny moment, żeby spokojnie obejrzeć elementy, do których podczas pracy nie wolno się zbliżać. Do takich części należą właśnie szczotki i szczotkotrzymacze. W maszynach komutatorowych (np. silniki prądu stałego, niektóre silniki pierścieniowe) stan szczotek ma bezpośredni wpływ na iskrzenie, nagrzewanie komutatora, spadki napięcia i ogólnie na niezawodność pracy napędu. Z mojego doświadczenia, jeśli zaniedba się kontrolę szczotek, to potem kończy się na przegrzanym komutatorze, przypalonych lamelkach i drogim remoncie. Podczas postoju można bezpiecznie sprawdzić długość szczotek (czy nie są poniżej dopuszczalnego minimum z instrukcji producenta), równomierność docisku do komutatora lub pierścieni ślizgowych, stan sprężyn w szczotkotrzymaczach, czystość gniazd i brak zanieczyszczeń pyłem węglowym. Sprawdza się też, czy szczotki nie zakleszczają się w szczotkotrzymaczu i czy swobodnie się przesuwają. Dobrą praktyką jest porównanie zużycia wszystkich szczotek – jeśli jedna zużywa się dużo szybciej, to może świadczyć o niewłaściwym docisku, złej geometrii komutatora albo luzach łożysk. W wielu zakładach, zgodnie z instrukcjami eksploatacji i normami dotyczącymi obsługi maszyn elektrycznych, kontrola szczotek i szczotkotrzymaczy jest wpisana w harmonogram przeglądów okresowych właśnie na czas postoju urządzenia. W ruchu ciągłym, szczególnie przy napędach krytycznych technologicznie, takie oględziny w czasie postoju są jednym z kluczowych elementów profilaktyki, bo pozwalają uniknąć nagłej awarii w trakcie produkcji. Moim zdaniem to jeden z tych prostych, ale bardzo „opłacalnych” punktów obsługi bieżącej silników komutatorowych.

Wyjaśnienie poprawnej odpowiedzi:
Silnik 2 jest prawidłowym rozwiązaniem dla przedstawionego układu zasilania, ponieważ jego napięcie znamionowe wynoszące 400/690 V w konfiguracji gwiazda/trójkąt idealnie pasuje do napięcia zasilania 3 x 400 V. W praktyce oznacza to, że silnik ten może być zasilany bez przerw przy znamionowym obciążeniu, co wpływa na jego efektywność oraz niezawodność. W kontekście standardów branżowych, silniki elektryczne powinny być dobierane zgodnie z wymaganiami zasilania oraz charakterystyką pracy w danym układzie. Przykładowo, w przemyśle silniki te często pracują w trudnych warunkach, dlatego ich dobór do konkretnego zadania jest kluczowy dla wydajności całego systemu. Użycie silnika 2 pozwala na optymalizację pracy urządzenia, co z kolei przekłada się na oszczędności energetyczne oraz dłuższą żywotność sprzętu. W związku z tym, zrozumienie właściwego doboru silników do układów zasilania jest niezbędne dla inżynierów i techników w celu zapewnienia efektywności operacyjnej.

Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik różnicowoprądowy, oznaczony na rysunku, to kluczowy element zabezpieczeń w instalacjach elektrycznych, którego fundamentalnym zadaniem jest ochrona przed porażeniem prądem elektrycznym. Jego działanie opiera się na detekcji różnicy prądów płynących przez przewody fazowy i neutralny. W sytuacji, gdy dochodzi do wycieku prądu, na przykład w przypadku uszkodzenia izolacji, wyłącznik natychmiast reaguje, odłączając zasilanie w obwodzie. Stosowanie wyłączników różnicowoprądowych jest zgodne z normami PN-EN 61008 oraz PN-EN 61009, które regulują kwestie dotyczące ochrony przed porażeniem elektrycznym w instalacjach niskonapięciowych. Zastosowanie tych urządzeń w miejscach o zwiększonym ryzyku, jak łazienki czy kuchnie, jest nie tylko zalecane, ale często wymagane przez przepisy budowlane oraz normy dotyczące bezpieczeństwa. Warto również zauważyć, że wyłączniki różnicowoprądowe mogą być stosowane w połączeniu z innymi zabezpieczeniami, co zwiększa poziom ochrony w instalacjach elektrycznych.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'sprawdzić stan szczotek' jest prawidłowa, ponieważ szczotki w szlifierkach kątowych odgrywają kluczową rolę w przewodzeniu prądu do wirnika silnika. Ich zużycie lub zablokowanie może prowadzić do przerwy w obwodzie, co objawia się nagłym zatrzymaniem urządzenia. Praktyczne podejście do diagnostyki polega na regularnym monitorowaniu stanu szczotek, co powinno być uwzględnione w harmonogramie konserwacji. W przypadku stwierdzenia ich zużycia zaleca się wymianę, aby uniknąć dalszych uszkodzeń silnika. Standardy branżowe, takie jak IEC 60034, podkreślają znaczenie utrzymania stanu technicznego maszyn elektrycznych, co obejmuje również regularne sprawdzanie i konserwację szczotek. Ponadto, warto zaznaczyć, że używanie oryginalnych części zamiennych zwiększa niezawodność i żywotność urządzeń, co jest zgodne z najlepszymi praktykami w dziedzinie elektryki i mechaniki.

Wyjaśnienie poprawnej odpowiedzi:
Aby obliczyć minimalną wartość znamionowego prądu wyłącznika nadprądowego, należy zastosować wzór na moc elektryczną, który łączy moc (P), napięcie (U) oraz prąd (I). Wzór ten można przedstawić jako P = U * I. Z naszej sytuacji mamy moc 2 kW (2000 W) oraz napięcie 230 V. Przekształcając wzór, otrzymujemy I = P / U. Podstawiając wartości, otrzymujemy I = 2000 W / 230 V, co daje około 8,7 A. Jabłko z tej wartości, zgodnie z normami i zaleceniami stosuje się wyłączniki nadprądowe o wartościach znamionowych, które są standardowo dostępne w sklepach. Wyłączniki te są dostępne w wartościach 6 A, 10 A, 16 A, 20 A i wyższych. Zatem, aby zapewnić odpowiedni margines bezpieczeństwa oraz zgodność z przepisami, minimalna wartość wyłącznika powinna wynosić 10 A. Dobrym przykładem zastosowania tego wyłącznika jest jego użycie w domowych instalacjach elektrycznych, gdzie piekarniki oporowe są powszechnie używane. Wybór wyłącznika o wartości znamionowej 10 A chroni obwód przed przeciążeniem oraz awarią sprzętu.

Wyjaśnienie poprawnej odpowiedzi:
Izolowanie stanowiska jest środkiem ochrony, który ma zastosowanie w sytuacjach, gdy instalacja elektryczna znajduje się pod nadzorem osób wykwalifikowanych. Oznacza to, że tylko kompetentne i przeszkolone osoby, które są w stanie ocenić ryzyko i podjąć odpowiednie środki ostrożności, mogą stosować ten rodzaj ochrony. Izolowanie stanowiska polega na odseparowaniu obszaru pracy od miejsca, w którym mogą występować zagrożenia związane z prądem elektrycznym, co pozwala na bezpieczne wykonywanie prac konserwacyjnych lub naprawczych. Przykładem zastosowania izolowania stanowiska jest praca w pobliżu urządzeń wysokiego napięcia, gdzie odpowiednia ocena ryzyka i nadzór techniczny są kluczowe dla zapewnienia bezpieczeństwa. Dobrą praktyką jest zawsze posiadanie procedur bezpieczeństwa oraz odpowiednich środków zabezpieczających, takich jak oznaczenia stref niebezpiecznych i stosowanie sprzętu ochrony osobistej. To podejście jest zgodne z normami BHP oraz regulacjami krajowymi, które nakładają obowiązek na pracodawców zapewnienia bezpiecznych warunków pracy na stanowiskach, gdzie może występować ryzyko porażenia prądem.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca na konieczność wydania polecenia przy okresowych przeglądach instalacji elektrycznych do 1 kV jest zgodna z obowiązującymi standardami oraz regulacjami prawnymi w zakresie bezpieczeństwa eksploatacji urządzeń elektrycznych. Okresowe przeglądy, wpisane w planie przeglądów, mają na celu weryfikację stanu technicznego instalacji oraz wykrywanie potencjalnych usterek, co jest kluczowe dla zapewnienia bezpieczeństwa użytkowników. Wydanie polecenia w tym kontekście jest niezbędne, aby formalnie zlecić te działania odpowiedniemu personelowi, który ma kompetencje oraz uprawnienia do ich przeprowadzenia. Przykładem zastosowania może być sytuacja, w której po przeprowadzeniu przeglądu instalacji wykryto nieprawidłowości, co wymaga szybkiego podjęcia działań naprawczych w celu uniknięcia awarii. Warto również podkreślić, że systematyczne przeglądy są rekomendowane przez Polskie Normy oraz przepisy prawa budowlanego, co potwierdza ich istotność w kontekście bezpieczeństwa elektrycznego.

Wyjaśnienie poprawnej odpowiedzi:
Osoba wykonująca pomiary odbiorcze instalacji elektrycznej w budynku mieszkalnym powinna posiadać świadectwo kwalifikacyjne w zakresie E, które uprawnia do eksploatacji urządzeń, instalacji i sieci elektrycznych. Dodatkowo, ważnym elementem jest posiadanie wiedzy oraz umiejętności praktycznych w zakresie przeprowadzania pomiarów. Wiedza ta obejmuje znajomość metod pomiarowych, zasad ich wykonywania oraz interpretacji wyników. Pomiary odbiorcze są kluczowe dla zapewnienia bezpieczeństwa i niezawodności instalacji elektrycznej. Na przykład, pomiar rezystancji izolacji pozwala na ocenę stanu zabezpieczeń przed porażeniem elektrycznym, co jest szczególnie istotne w domowych instalacjach. Standardy branżowe, takie jak PN-EN 60204-1, podkreślają znaczenie takich pomiarów dla zapewnienia zgodności z normami bezpieczeństwa. Z tego powodu posiadanie świadectwa kwalifikacyjnego w zakresie E wraz z umiejętnością wykonywania pomiarów jest niezbędne do efektywnego i bezpiecznego wykonywania prac w tej dziedzinie.

Wyjaśnienie poprawnej odpowiedzi:
Kompensacja mocy biernej jest kluczowym zagadnieniem w kontekście instalacji przemysłowych, ponieważ wpływa bezpośrednio na efektywność energetyczną systemu. Moc bierna to ta część zużywanej energii elektrycznej, która nie wykonuje użytecznej pracy, ale jest niezbędna do podtrzymania pola elektromagnetycznego w urządzeniach takich jak transformatory i silniki indukcyjne. Zastosowanie kompensacji mocy biernej, zazwyczaj za pomocą baterii kondensatorów, prowadzi do poprawy współczynnika mocy, co oznacza, że więcej dostarczonej energii jest wykorzystywane na pracę użyteczną. Dzięki temu zmniejszają się straty energii w systemie, co przekłada się na niższe rachunki za energię i zmniejszenie obciążenia sieci energetycznej. Co więcej, poprawa współczynnika mocy może również prowadzić do zmniejszenia opłat za moc bierną, które są często naliczane przez dostawców energii jako kara za niską efektywność energetyczną. Dlatego kompensacja mocy biernej jest nie tylko korzystna z punktu widzenia efektywności, ale również może przynieść wymierne korzyści finansowe dla przedsiębiorstw.

Wyjaśnienie poprawnej odpowiedzi:

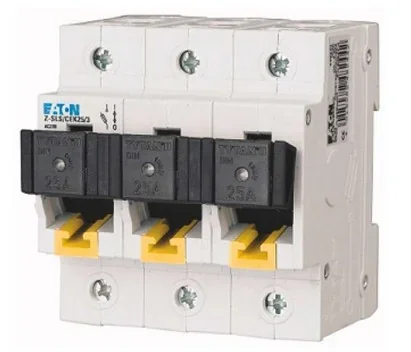

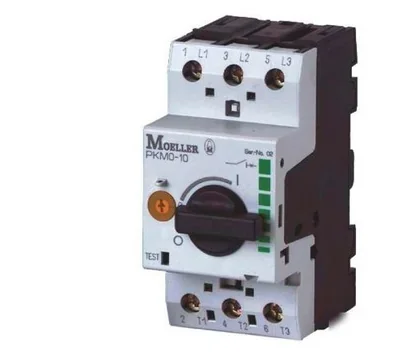

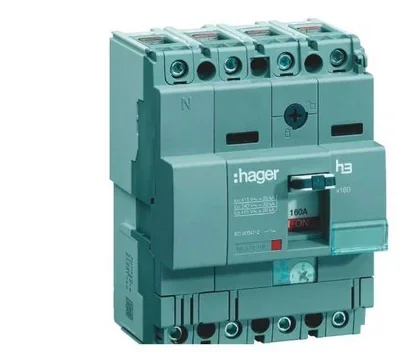

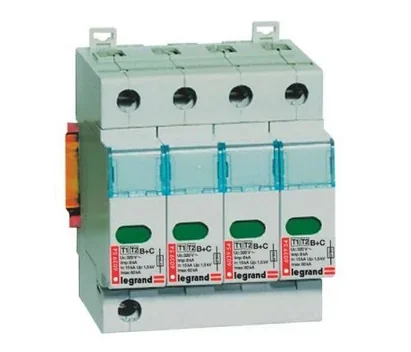

Urządzenie pokazane na rysunku C. to ochronnik przepięciowy, który pełni kluczową rolę w zabezpieczeniu instalacji elektrycznej przed niebezpiecznymi przepięciami, które mogą wystąpić w wyniku różnych zjawisk, takich jak pioruny, nagłe zmiany obciążenia czy problemy w sieci energetycznej. Ochronnik ten działa na zasadzie szybkiego odprowadzenia nadmiaru energii do ziemi, co chroni nie tylko same urządzenia, ale również instalację elektryczną. W kontekście budynku jednorodzinnego, zastosowanie odpowiedniego ochraniacza przepięciowego to standardowa praktyka zgodna z normą PN-EN 61643-11, która określa wymagania dla urządzeń ochrony przed przepięciami. W przypadku awarii mechanicznej istniejącego urządzenia, jego wymiana na nowy ochronnik przepięciowy, jak ten pokazany na rysunku C., jest niezbędna dla zachowania bezpieczeństwa instalacji. Przykładem zastosowania ochronników przepięciowych mogą być instalacje w domach jednorodzinnych, gdzie chronią one sprzęt RTV/AGD oraz systemy smart home przed szkodliwym działaniem przepięć.

Wyjaśnienie poprawnej odpowiedzi:
Megaomomierz jest urządzeniem służącym do pomiaru rezystancji izolacji, które jest niezwykle istotne w kontekście bezpieczeństwa elektrycznego. Jego zastosowanie polega na sprawdzaniu jakości izolacji przewodów oraz urządzeń elektrycznych, co pozwala na wykrycie ewentualnych uszkodzeń izolacji, które mogą prowadzić do awarii lub zagrożeń, takich jak porażenie prądem. Dzięki pomiarom wykonywanym przy użyciu megaomomierza, można ocenić stan izolacji w instalacjach elektrycznych, co jest zgodne z normami takimi jak PN-EN 61557-2, które określają procedury testowania urządzeń elektrycznych. W praktyce, megaomomierz jest używany podczas regularnych przeglądów instalacji elektrycznych w budynkach, co ma na celu zapewnienie odpowiedniego poziomu bezpieczeństwa i zgodności z obowiązującymi przepisami. Użycie tego narzędzia pozwala na wczesne wykrywanie problemów, co przyczynia się do minimalizacji ryzyka wystąpienia awarii oraz zwiększa trwałość systemów elektrycznych.

Wyjaśnienie poprawnej odpowiedzi:
Dla instalacji trójfazowej z przewodami YDY umieszczonymi w rurze instalacyjnej na ścianie drewnianej (metoda B2), minimalny przekrój przewodów wynoszący 10 mm2 jest odpowiedni dla przewidywanego prądu obciążenia wynoszącego 36 A. Ten przekrój przewodów zapewnia, że obciążalność wynosząca 50 A jest znacznie wyższa niż wymagana, co gwarantuje bezpieczeństwo i niezawodność instalacji. Zastosowanie odpowiednich przekrojów przewodów jest kluczowe, aby uniknąć przegrzania oraz potencjalnych zagrożeń pożarowych. W praktyce, wybór przekroju przewodów powinien również uwzględniać długość trasy przewodów oraz rodzaj izolacji. W standardach instalacji elektrycznych, takich jak PN-IEC 60364, podkreśla się znaczenie odpowiedniego doboru przekrojów w zależności od warunków instalacyjnych, co minimalizuje ryzyko awarii. Dla instalacji o wyższych obciążeniach, warto również rozważyć zastosowanie przewodów o większej obciążalności, aby mieć większy margines bezpieczeństwa w przypadku przyszłych zmian w obciążeniu.

Wyjaśnienie poprawnej odpowiedzi:
Wymiana uzwojenia pierwotnego na druty o większym przekroju, przy tej samej liczbie zwojów, wpływa korzystnie na sprawność transformatora. Zwiększenie przekroju drutów prowadzi do obniżenia oporu elektrycznego uzwojenia, co w efekcie zmniejsza straty mocy na skutek efektu Joule'a (straty I²R). To oznacza, że przy tej samej wartości prądu, straty ciepła w uzwojeniu pierwotnym będą mniejsze, co przekłada się na wyższą sprawność całego urządzenia. W praktyce, zastosowanie drutów o większym przekroju jest zgodne z zasadami inżynierii, gdzie dąży się do minimalizacji strat energii oraz poprawy efektywności energetycznej urządzeń. W przemyśle energetycznym, efektywność transformatorów jest kluczowa, ponieważ ma bezpośredni wpływ na zużycie energii i koszty operacyjne. Na przykład, w elektrowniach i stacjach transformacyjnych stosuje się takie rozwiązania, aby zminimalizować straty energii i poprawić parametry pracy urządzeń.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź OP4x2,5 mm2 jest prawidłowa, ponieważ przewód ten spełnia wymagania dotyczące zasilania silników trójfazowych w aplikacjach przemysłowych. Przewód OP (olejoodporny) charakteryzuje się dużą odpornością na działanie olejów i substancji chemicznych, co jest kluczowe w środowiskach, gdzie takie czynniki mogą występować. Przekrój 2,5 mm2 zapewnia odpowiedni przepływ prądu dla silników o mocy do około 5,5 kW, co jest standardem w wielu instalacjach. Użycie przewodów zgodnych z normami PN-IEC 60364-1 oraz PN-EN 60228 gwarantuje bezpieczeństwo i niezawodność systemu. W praktyce, przewody te stosuje się w różnych mechanizmach, takich jak taśmy transportowe czy maszyny produkcyjne, gdzie mobilność i odporność na uszkodzenia mechaniczne są kluczowe. Zastosowanie odpowiedniego przewodu zasilającego jest istotne nie tylko dla prawidłowego działania urządzeń, ale też dla zapewnienia bezpieczeństwa w miejscu pracy.

Wyjaśnienie poprawnej odpowiedzi:
Wybór odpowiedzi, że selektywność działania zabezpieczeń będzie zachowana dla prądów zwarciowych mniejszych od Ig, jest prawidłowy. Selektywność oznacza, że w przypadku zwarcia zadziała tylko najbliższe zabezpieczenie, co zapobiega wyłączeniu innych części instalacji. W przypadku zastosowania szybszego bezpiecznika o charakterystyce 1b, zadziała on przed zabezpieczeniem o charakterystyce 1a dla prądów zwarciowych mniejszych od Ig. W praktyce oznacza to, że w instalacjach z wieloma obwodami, przy wystąpieniu zwarcia w jednym z nich, inne obwody pozostaną zasilane, co jest kluczowe dla ciągłości funkcjonowania instalacji, na przykład w budynkach użyteczności publicznej. Zgodnie z normami, takimi jak PN-IEC 60947-2, istotne jest zapewnienie selektywności zabezpieczeń, co pozwala na minimalizację skutków zwarcia. Właściwy dobór zabezpieczeń stanowi fundament bezpiecznego i niezawodnego funkcjonowania instalacji elektrycznych.

Wyjaśnienie poprawnej odpowiedzi:
Wybór przekroju przewodu 10 mm2 dla instalacji trójfazowej z przewodami YDY w rurze instalacyjnej jest jak najbardziej uzasadniony, gdyż odpowiada wymaganiom obciążalności prądowej dla przewidywanego prądu wynoszącego 36 A. Według norm obowiązujących w branży elektrycznej, takich jak PN-IEC 60364, należy dobierać przekroje przewodów tak, aby były one w stanie przenieść obciążenia elektryczne bez przekraczania dopuszczalnych wartości temperatury oraz minimalizować straty energii. Przekrój 10 mm2 gwarantuje, że przewód będzie miał wystarczającą zdolność przewodzenia prądu w danym zastosowaniu, a także zminimalizuje ryzyko przegrzania, co mogłoby prowadzić do uszkodzenia instalacji. W praktyce, stosując się do tych zaleceń, można uniknąć poważnych awarii, które mogą być wynikiem niewłaściwego doboru przekroju. Warto również pamiętać, że w przypadku zwiększonej długości przewodu mogą być wymagane większe przekroje, aby zredukować spadki napięcia, co również jest zgodne z zasadami dobrej praktyki inżynieryjnej.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca na kondensator jako uszkodzony element układu prostownika jest prawidłowa. Kondensator odgrywa kluczową rolę w wygładzaniu napięcia wyjściowego, eliminując tętnienia, które mogą być szkodliwe dla podłączonych do układu urządzeń. W przypadku, gdy kondensator nie działa prawidłowo lub jest uszkodzony, napięcie wyjściowe może przyjmować formę pulsującą, co jest widoczne w przedstawionym przebiegu czasowym. Aby zrozumieć praktyczne zastosowanie kondensatorów, warto zauważyć, że są one powszechnie stosowane w zasilaczach, gdzie ich zadaniem jest zapewnienie stabilnego napięcia dla elektroniki. W praktyce, kondensatory elektrolityczne są najczęściej używane w prostownikach, ponieważ mają dużą pojemność i efektywnie eliminują tętnienia. Zgodnie z normami, takimi jak IEC 61000, ważne jest, aby systemy elektroniczne były odpowiednio filtrowane w celu minimalizacji zakłóceń, co podkreśla znaczenie kondensatorów w takich układach.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź dotycząca pomiaru rezystancji izolacji podłogi stanowiska izolowanego jest poprawna, ponieważ układ pomiarowy przedstawiony na schemacie jest przeznaczony właśnie do tego celu. Woltomierz oraz rezystor pomiarowy Rv tworzą układ, który pozwala na ocenę jakości izolacji elektrycznej podłogi w sytuacjach, gdy użytkownicy mogą być narażeni na niebezpieczeństwo porażenia prądem. W praktyce, pomiar rezystancji izolacji jest kluczowy w środowiskach, gdzie stosowane są urządzenia elektryczne: laboratoria, warsztaty, czy obszary przemysłowe. Zgodnie z normami bezpieczeństwa, takimi jak PN-EN 61557, regularne kontrole rezystancji izolacji są niezbędne do zapewnienia bezpieczeństwa pracy oraz ochrony zdrowia pracowników. Pomiar ten jest również istotny w kontekście zapobiegania uszkodzeniom sprzętu elektrycznego oraz minimalizowania ryzyka pożaru. W przypadku wykrycia niskiej rezystancji izolacji, należy podjąć odpowiednie kroki, aby poprawić stan izolacji, co często wiąże się z wymianą uszkodzonych elementów lub zastosowaniem dodatkowych zabezpieczeń.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowo – symbol S2 na tabliczce znamionowej oznacza pracę dorywczą (przerywaną, krótkotrwałą). W klasyfikacji rodzajów pracy maszyn elektrycznych według norm (np. PN-EN 60034) S1 to praca ciągła, a S2 właśnie praca krótkotrwała. Silnik w pracy S2 jest zaprojektowany do pracy pod obciążeniem tylko przez określony, stosunkowo krótki czas, np. 10, 30 czy 60 minut, po czym musi nastąpić przerwa na ostygnięcie do temperatury zbliżonej do otoczenia. Na tabliczce często zobaczysz to w formie: S2 – 30 min. Moim zdaniem to jedna z ważniejszych rzeczy przy doborze silnika, bo wielu praktyków patrzy tylko na moc i napięcie, a pomija rodzaj pracy, co potem kończy się przegrzewaniem. W zastosowaniach praktycznych silniki S2 spotykamy tam, gdzie urządzenie działa w cyklach i nie jest obciążone non stop: podnośniki warsztatowe, wciągarki, sprężarki domowe, piły do drewna używane okresowo, napędy bram, niektóre maszyny budowlane. Projektant lub elektryk dobierający napęd musi uwzględnić, że taki silnik nie może pracować jak w S1, bo jego uzwojenia i izolacja są dobrane na wyższą temperaturę tylko przez ograniczony czas. Dobrą praktyką jest zawsze sprawdzić: symbol S, czas trwania pracy i cykl obciążenia, zanim zamienimy silnik na inny „bo ma taką samą moc”. W eksploatacji warto pilnować, żeby nie skracać sztucznie przerw między cyklami, bo wtedy silnik nie zdąży odprowadzić ciepła i szybciej zużyje się izolacja, co w dłuższej perspektywie kończy się przebiciem i awarią. Z mojego doświadczenia wynika, że prawidłowe rozumienie symbolu S2 mocno ogranicza liczbę przegrzanych i spalonych silników w zakładzie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 3, dotycząca nadmiernych drgań, jest poprawna, ponieważ drgania w urządzeniach napędowych mogą prowadzić do poważnych problemów operacyjnych oraz uszkodzeń. Zgodnie z normami branżowymi, takim jak ISO 10816, nadmierne drgania mogą wskazywać na niewłaściwe osadzenie, zużycie łożysk czy też problemy z wirnikami. Przykładem może być sytuacja, gdy maszyna wibracyjna, taka jak silnik elektryczny, przekroczy dopuszczalne poziomy drgań, co może skutkować nie tylko uszkodzeniem samego urządzenia, ale również stanowić zagrożenie dla operatorów. W praktyce, w przypadku stwierdzenia nadmiernych drgań, należy natychmiast wstrzymać działanie urządzenia, aby przeprowadzić odpowiednią diagnostykę i naprawy, co jest zgodne z zasadą prewencji w zarządzaniu bezpieczeństwem pracy. Takie działania mają na celu minimalizację ryzyka obrażeń oraz zapewnienie ciągłości operacji, co jest kluczowe w przemyśle produkcyjnym.

Wyjaśnienie poprawnej odpowiedzi:
Zabezpieczenie termistorowe jest kluczowym elementem ochrony silników elektrycznych przed przegrzaniem. Termistory to elementy, których opór zmienia się pod wpływem temperatury. W odpowiedzi na wzrost temperatury w silniku, termistor wykrywa to zjawisko i przekazuje sygnał do przekaźnika termistorowego (H1), który w razie potrzeby odłącza zasilanie silnika. Dzięki temu zabezpieczenie to jest niezwykle skuteczne w ochronie silnika przed uszkodzeniami spowodowanymi nadmiernym ciepłem. W praktyce, tego typu zabezpieczenia są powszechnie stosowane w różnych aplikacjach przemysłowych oraz w sprzęcie AGD, gdzie niezawodność i bezpieczeństwo są priorytetem. Przykłady zastosowania obejmują kompresory, pompy oraz wentylatory, gdzie nadmierna temperatura mogłaby prowadzić do poważnych uszkodzeń. Zastosowanie termistorów w zgodzie z normami IEC 60947-4-1 jest najlepszą praktyką w branży, zapewniającą długowieczność i efektywność urządzeń elektrycznych.

Wyjaśnienie poprawnej odpowiedzi:
Silnik elektryczny, który rozbiega się przy biegu jałowym, jest układem, w którym moment obrotowy jest minimalny, a prędkość obrotowa wzrasta do wartości maksymalnej w miarę zmniejszania się obciążenia. Zjawisko to można zaobserwować na charakterystyce mechanicznej, gdzie przy zerowym momencie obrotowym prędkość obrotowa osiąga swój szczyt. Takie działanie jest typowe dla silników asynchronicznych, które podczas biegu jałowego nie są obciążone, co pozwala im osiągnąć wysokie prędkości bez ryzyka przeciążenia. Zrozumienie tego zachowania jest kluczowe w projektowaniu układów napędowych, gdzie konieczne jest zapewnienie właściwej dynamiki podczas rozruchu i pracy silnika. Przykłady zastosowań obejmują wentylatory, pompy i inne maszyny, w których kluczowe jest szybkie osiąganie prędkości obrotowej. W praktyce, dla efektywnego działania silników elektrycznych, istotne jest, aby dobierać parametry pracy silnika zgodnie z jego charakterystyką, co jest zgodne z normami branżowymi oraz zasadami inżynierii elektrycznej.

Wyjaśnienie poprawnej odpowiedzi:
Wybór prądu znamionowego 63 A dla zabezpieczenia topikowego w obwodzie gniazd jednofazowych, zabezpieczonym wyłącznikiem nadprądowym CLS6 B20, jest prawidłowy z punktu widzenia zapewnienia selektywności zadziałania zabezpieczeń. Selektywność oznacza, że w przypadku wystąpienia zwarcia, zadziała tylko najbliższe zabezpieczenie, co minimalizuje ryzyko przerwy w zasilaniu dla innych obwodów. Prąd zwarcia, który można obliczyć na podstawie zmierzonej impedancji pętli 0,1 Ω, wynosi 230 A przy standardowym napięciu 230 V, co jest wystarczające do wyzwolenia wyłącznika nadprądowego CLS6 B20, którego charakterystyka wyzwalania to 20 A. Wybierając prąd 63 A dla zabezpieczenia topikowego, zapewniamy, że wyłącznik nadprądowy zareaguje na zwarcie, zanim zadziała zabezpieczenie topikowe, co jest zgodne z zasadami ochrony obwodów elektrycznych. Przykłady zastosowania tej zasady można znaleźć w projektach instalacji elektrycznych, gdzie kluczowe jest zapewnienie bezpieczeństwa oraz minimalizacja skutków awarii. Zgodnie z normą PN-EN 60947-2, dobór odpowiednich zabezpieczeń jest kluczowy dla zapewnienia bezpieczeństwa instalacji elektrycznych.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest wartość 1,76 A, bo wyłącznik silnikowy ustawiamy na prąd fazowy uzwojenia przy połączeniu w gwiazdę, a nie na większy prąd podany dla połączenia w trójkąt. Na tabliczce znamionowej zapis 2,7/1,6 A oznacza: 2,7 A – prąd znamionowy przy połączeniu w trójkąt (Δ), 1,6 A – prąd znamionowy przy połączeniu w gwiazdę (Y). Skoro silnik ma uzwojenia skojarzone w gwiazdę, to podstawą do nastawy wyłącznika jest właśnie 1,6 A. Dobra praktyka mówi, że nastawę wyłącznika silnikowego ustawia się na ok. 1,1·I_N, czyli 10% powyżej prądu znamionowego silnika, żeby zabezpieczenie nie wyłączało przy każdym krótkotrwałym przeciążeniu rozruchowym, ale jednocześnie dobrze chroniło uzwojenia przed przegrzaniem. 1,1·1,6 A ≈ 1,76 A – i to dokładnie jest wartość z odpowiedzi. W realnej pracy warsztatowej elektryk, ustawiając wyłącznik silnikowy, zawsze patrzy na tabliczkę znamionową i na sposób skojarzenia uzwojeń. Gdy silnik pracuje w gwieździe, nie wolno brać prądu dla trójkąta, bo wtedy zabezpieczenie byłoby ustawione za wysoko i uzwojenia mogłyby się przegrzewać bez zadziałania wyłącznika. W instrukcjach producentów wyłączników silnikowych też jest zalecenie, żeby nastawę dobrać do prądu znamionowego silnika z niewielką nadwyżką, właśnie rzędu 1,05–1,2, najczęściej przyjmuje się 1,1. Z mojego doświadczenia w serwisie silników, taka nastawa 1,1·I_N to rozsądny kompromis między ochroną termiczną a bezproblemowym rozruchem, zwłaszcza w typowych aplikacjach przemysłowych jak wentylatory, pompy czy przenośniki.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź A jest poprawna, ponieważ multimetr z funkcją pomiaru pojemności (oznaczenie "CAP") jest odpowiednim narzędziem do bezpośredniego pomiaru pojemności kondensatora rozruchowego silnika indukcyjnego jednofazowego. Tego rodzaju kondensatory są kluczowe w zastosowaniach silników, ponieważ wspierają uruchamianie silnika, a ich ocena wymaga precyzyjnych pomiarów elektronicznych. Multimetry są niezwykle wszechstronne i mogą również mierzyć inne parametry, takie jak napięcie czy prąd, co sprawia, że stanowią podstawowe wyposażenie w warsztatach i laboratoriach elektronicznych. W praktyce, aby zmierzyć pojemność kondensatora, należy ustawić multimetr na odpowiedni zakres pomiarowy, podłączyć przewody do końcówek kondensatora, a następnie odczytać wartość pojemności. Standardy branżowe, takie jak IEC 61010, podkreślają znaczenie stosowania odpowiednich mierników do pomiaru parametrów elektrycznych, co przyczynia się do bezpieczeństwa i dokładności przeprowadzanych pomiarów.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowo wskazany miernik laboratoryjny to ten, który z założenia konstrukcyjnego ma największą dokładność pomiaru. W praktyce oznacza to bardzo mały błąd podstawowy, często rzędu setnych lub tysięcznych części procenta, stabilne źródła zasilania wewnętrznego, wysoką klasę dokładności oraz bardzo dobrą liniowość charakterystyki. Mierniki laboratoryjne są projektowane głównie do zastosowań w laboratoriach pomiarowych, działach kontroli jakości, pracowniach badawczo‑rozwojowych, a nie do pracy w trudnych warunkach warsztatu czy hali przemysłowej. Mają zwykle lepszą rozdzielczość wskazań, dokładniejsze tory pomiarowe, lepszą kompensację wpływu temperatury, wilgotności i zakłóceń elektromagnetycznych. Moim zdaniem kluczowe jest to, że w pomiarach wzorcowych czy kalibracyjnych nie liczy się tak bardzo wytrzymałość mechaniczna, tylko właśnie niepewność pomiaru, powtarzalność i możliwość prześledzenia wyników do wzorców państwowych lub międzynarodowych. Dlatego w laboratoriach metrologicznych stosuje się specjalne woltomierze, multimetry stołowe klasy laboratoryjnej, mostki pomiarowe, mierniki wzorcowe, które spełniają wymagania odpowiednich norm, np. serii PN‑EN dotyczących przyrządów pomiarowych oraz wytycznych akredytacyjnych (PCA, ISO/IEC 17025). W codziennej praktyce elektryka czy elektronika takie mierniki wykorzystuje się do kalibracji zwykłych multimetrów technicznych i przemysłowych, do dokładnego sprawdzania parametrów elementów, dobierania rezystorów precyzyjnych, testowania zasilaczy czy układów pomiarowych. Dobre praktyki mówią wprost: gdy priorytetem jest dokładność i wiarygodność wyniku, sięga się po sprzęt laboratoryjny, a gdy liczy się głównie wygoda i odporność – po mierniki techniczne lub przemysłowe.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to P301 25A, ponieważ w przypadku zwarcia przewodu neutralnego z ochronnym w instalacji elektrycznej, kluczowym elementem ochrony jest wyłącznik różnicowoprądowy. Wyłącznik ten, oznaczony symbolem P301 25A 30mA, jest zaprojektowany do detekcji różnicy prądów między przewodami fazowymi a neutralnym, co w przypadku uszkodzenia instalacji może prowadzić do niebezpiecznych sytuacji. W momencie wystąpienia zwarcia, prąd różnicowy przekracza ustaloną wartość, co powoduje natychmiastowe odcięcie zasilania. Takie działanie jest niezwykle istotne dla ochrony użytkowników przed porażeniem prądem elektrycznym. Zgodnie z normami, takimi jak PN-EN 61008-1, wyłączniki różnicowoprądowe powinny być stosowane w obwodach, gdzie istnieje ryzyko kontaktu z wodą lub innymi przewodnikami. Przykładem zastosowania może być oświetlenie w łazienkach, gdzie obecność wody zwiększa ryzyko porażenia. Dlatego prawidłowe dobranie wyłącznika, takiego jak P301 25A, jest kluczowe dla zapewnienia bezpieczeństwa.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "Aparat jest uszkodzony, niewłaściwa wartość prądu zadziałania" jest całkiem na miejscu. Problem z wyłącznikiem różnicowoprądowym, czyli RCD, może być poważny. Mamy tu na ekranie miernika 9,0 mA, co wyraźnie jest poniżej wymaganych 30 mA. Zgodnie z normami IEC 61008, te urządzenia powinny działać przy prądzie różnicowym, który nie przekracza określonej wartości. Kiedy widzimy taką niską wartość, to może sugerować, że coś w środku wyłącznika nie działa tak, jak powinno. I tu pojawia się duże ryzyko, bo jeśli RCD nie działa, to może nas nie ochronić przed porażeniem prądem w krytycznych momentach. W praktyce, testowanie działania RCD jest bardzo ważne, zwłaszcza tam, gdzie jest wilgoć albo mamy do czynienia z instalacjami elektrycznymi. Regularne sprawdzanie RCD według wskazówek producenta i standardów to klucz do bezpieczeństwa użytkowników.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "stanu szczotek" jest poprawna, ponieważ podczas oględzin urządzeń napędowych w czasie ich pracy koncentrujemy się na aspektach, które bezpośrednio wpływają na ich funkcjonowanie oraz bezpieczeństwo. Stan szczotek, które są zwykle elementami wykonawczymi w silnikach elektrycznych, nie jest kontrolowany podczas pracy, gdyż ich ocena wymaga zatrzymania urządzenia. Oględziny skupiają się na monitorowaniu parametrów pracy, takich jak poziom drgań, które mogą wskazywać na nieprawidłowości w pracy łożysk lub wirników, oraz na wskazaniach aparatury kontrolno-pomiarowej, które dostarczają kluczowych informacji o stanie technicznym urządzenia. Przykładem praktycznym są procedury dotyczące diagnostyki i konserwacji silników elektrycznych, gdzie regularne sprawdzanie poziomu drgań i temperatury ma na celu zapobieganie awariom oraz optymalizację pracy maszyn. Zgodnie z normami ISO 10816, monitorowanie drgań jest niezbędne dla zapewnienia ciągłości produkcji oraz minimalizacji kosztów związanych z naprawami i przestojami.

Wyjaśnienie poprawnej odpowiedzi:
Transformator bezpieczeństwa jest kluczowym elementem zasilania obwodów SELV (Separated Extra Low Voltage), który zapewnia izolację i bezpieczeństwo użytkowników. Takie zasilanie charakteryzuje się niskim napięciem, co minimalizuje ryzyko porażenia prądem oraz innych niebezpieczeństw. Transformator bezpieczeństwa działa poprzez separację obwodu niskonapięciowego od sieci zasilającej, dzięki czemu nie ma bezpośredniego połączenia ze źródłem wysokiego napięcia. Przykładem zastosowania transformatorów bezpieczeństwa mogą być systemy oświetlenia w obiektach użyteczności publicznej, gdzie zapewnia się wysokie bezpieczeństwo, zwłaszcza w miejscach narażonych na kontakt z wodą, takich jak łazienki czy baseny. Zastosowanie transformatora bezpieczeństwa jest zgodne z normami, takimi jak IEC 60364 oraz dyrektywami Unii Europejskiej, które podkreślają znaczenie stosowania urządzeń zapewniających bezpieczeństwo elektryczne. Dzięki tym rozwiązaniom można znacząco zredukować ryzyko wypadków związanych z elektrycznością.

Wyjaśnienie poprawnej odpowiedzi:
Wartość mocy wskazana przez watomierz wynosi 500 W, co oznacza, że urządzenie, które jest podłączone do obwodu, zużywa 500 watów energii elektrycznej w danym momencie. Taka wartość jest istotna w kontekście zarówno projektowania instalacji elektrycznych, jak i oceny efektywności energetycznej urządzeń. Zgodnie z normami IEC i innymi standardami branżowymi, prawidłowe pomiary mocy są kluczowe dla zapewnienia bezpieczeństwa i optymalizacji zużycia energii. W praktyce, wiedza na temat mocy pozwala na dobór odpowiednich zabezpieczeń oraz elementów instalacji, takich jak przewody i wyłączniki. Na przykład, jeśli wiesz, że zasilane urządzenie ma moc 500 W, możesz odpowiednio dobrać przewody o odpowiedniej grubości oraz zastosować odpowiednie zabezpieczenia, aby zapobiec przegrzewaniu się instalacji. Ponadto, znajomość rozliczeń mocy jest niezbędna do oceny kosztów eksploatacji oraz do podejmowania decyzji o modernizacji urządzeń na bardziej energooszczędne.
