Informacje o egzaminie:

Zawód: Stolarz
Kwalifikacja: DRM.04 - Wytwarzanie wyrobów z drewna i materiałów drewnopochodnych
Data rozpoczęcia: 10 czerwca 2026 22:25
Data zakończenia: 10 czerwca 2026 22:40

Egzamin niezdany

Wynik: 18/40 punktów (45,0%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na podstawie rysunku określ materiał, z którego wykonany jest bok szuflady.

A. Płyta wiórowa.

B. Tarcica.

C. Sklejka.

D. Płyta pilśniowa.

Odpowiedź "Sklejka" jest prawidłowa, ponieważ materiał ten charakteryzuje się warstwową strukturą, która jest doskonale widoczna na rysunku technicznym. Sklejka składa się z wielu cienkich warstw drewna, zwanych fornirami, które są sklejone ze sobą pod kątem. Taka konstrukcja nie tylko zwiększa wytrzymałość materiału na zginanie, ale również poprawia jego stabilność wymiarową, co minimalizuje ryzyko deformacji pod wpływem zmieniających się warunków otoczenia. Sklejka znajduje szerokie zastosowanie w meblarstwie, budownictwie oraz w produkcji elementów wymagających wysokiej odporności na obciążenia, jak na przykład w konstrukcji szafek kuchennych czy elementów podłogowych. W branży stosuje się różne klasy sklejki, które różnią się właściwościami mechanicznymi oraz odpornością na wilgoć, co sprawia, że jest to materiał wszechstronny i dostosowujący się do różnych potrzeb projektowych. Zrozumienie struktury sklejki oraz jej zastosowań jest kluczowe dla każdego profesjonalisty zajmującego się projektowaniem i produkcją mebli.

Pytanie 2

Pokazane na rysunku gniazdo należy wykonać przy użyciu

A. wiertarki pionowej.

B. dłutarki łańcuszkowej.

C. wiertarko-frezarki.

D. frezarki górno-wrzecionowej.

Wybór wiertarki pionowej do robienia gniazda to nie jest najlepszy pomysł, bo to narzędzie nie jest za bardzo przystosowane do precyzyjnego wycinania wąskich i głębokich rowków, które są potrzebne do tego gniazda. Wiertarka pionowa może wiercić otwory, ale nie ma odpowiedniej konstrukcji ani narzędzi do obróbki drewna, gdzie precyzja i kontrola głębokości są kluczowe. Z kolei wiertarko-frezarka łączy funkcje obu narzędzi, ale też nie daje takiej precyzji w wąskich przestrzeniach jak dłutarka łańcuszkowa. Frezarka górno-wrzecionowa, chociaż używa się jej w obróbce drewna, też nie jest najlepszym wyborem do gniazd, gdzie istotna jest precyzyjna kontrola kształtu i głębokości cięcia. Często ludzie mylą te narzędzia z tymi do innych rodzajów obróbki, co prowadzi do złych wyborów. Dlatego tak ważne jest, żeby dobrze dobierać narzędzia do konkretnych zadań, to naprawdę wpływa na jakość końcowego produktu i efektywność pracy.

Pytanie 3

Na którym rysunku przedstawiono szafę o konstrukcji ramowo-płycinowej?

A. A.

B. B.

C. C.

D. D.

Odpowiedź B jest poprawna, ponieważ szafa o konstrukcji ramowo-płycinowej charakteryzuje się wyraźnie zdefiniowaną ramą, która jest wypełniona płytami. W przypadku przedstawionym na rysunku B, ramy są doskonale widoczne, co jasno wskazuje na zastosowanie tej specyficznej techniki budowy mebli. Konstrukcja ramowo-płycinowa jest szeroko stosowana w przemyśle meblarskim, ponieważ zapewnia stabilność oraz estetyczny wygląd. Dzięki zastosowaniu tego typu budowy, szafy zyskują na wytrzymałości, a jednocześnie pozwalają na różnorodność w designie. Przykładem zastosowania tej konstrukcji są meble w stylu skandynawskim, gdzie proste linie połączone z funkcjonalnością są kluczowe. W kontekście standardów branżowych, tego typu konstrukcje powinny być projektowane z uwzględnieniem norm dotyczących bezpieczeństwa i trwałości, co pozwala na ich dłuższe użytkowanie oraz minimalizację ryzyka uszkodzeń. Warto również zwrócić uwagę na różnorodność materiałów, które mogą być używane w procesie produkcji, co dodatkowo podkreśla wszechstronność tej metody.

Pytanie 4

Jaką piłę należy zastosować do wykonania nacięcia w drewnie na określoną głębokość, na przykład podczas płetwienia?

A. Narznicy

B. Czopnicy

C. Płatnicy

D. Odsadnicy

Wydaje mi się, że użycie czopnicy, płatnicy czy osadnicy w kontekście narzynania drewna to nie jest najlepszy pomysł. Czopnica, nawet jeśli jest narzędziem tnącym, to ma inną rolę – głównie do robienia czopów, a to nie to samo co narzynanie na głębokość. Płatnica za to jest do usuwania wiórów z drewna, a nie do dokładnego wyznaczania głębokości rowków. Z kolei osadnica raczej wyznacza linie cięcia, a nie robi narzędziowe wyżłobienia. Jak wybierzesz złe narzędzie, to możesz naprawdę uszkodzić materiał i jakość produktu poleci na łeb. Dlatego ważne, żeby znać specyfikę każdego z narzędzi i wiedzieć, do czego są przeznaczone. To podstawa, jeśli chcesz dobrze pracować w stolarce oraz obróbce drewna. A umiejętność doboru narzędzi to naprawdę klucz do udanych projektów z drewnem.

Pytanie 5

Aby wykonać gniazdo na zamek wpuszczany w ramie drzwiowej, należy zastosować

A. wiertarkę

B. pilarkę

C. strug

D. dłutarkę

Wybór narzędzi do robienia gniazda na zamek wpuszczany w ramiaku drzwiowym jest bardzo ważny, żeby cała konstrukcja była jakościowa i trwała. Używanie wiertarki, mimo że jest popularne, nie jest najlepszym pomysłem do wycinania wgłębień w drewnie. Wiertarka, zaprojektowana głównie do wiercenia otworów, nie daje tyle kontroli nad kształtem i głębokością wycięcia, przez co można zrobić nieprecyzyjne gniazda i mieć potem kłopoty z montażem zamka. Pilarka też, mimo że pozwala cięcie drewna, nie potrafi robić dokładnych wgłębień, więc może zniszczyć materiał wokół zamka. Strugarka, chociaż jest przydatna do wygładzania drewnianych powierzchni, też nie nadaje się do precyzyjnego wycinania wgłębień, co czyni ją mało pomocną w tej sytuacji. Narzędzia, które nie są do tego przystosowane, mogą sprawić, że praca będzie mniej efektywna i montaż niepoprawny, co wpłynie na jakość wykonania. Dlatego warto przy wyborze narzędzi myśleć o ich funkcjonalności i przeznaczeniu oraz korzystać z dobrych praktyk w branży, żeby osiągnąć dobrą jakość i trwałość w pracy z drewnem.

Pytanie 6

Na prawej stronie elementu pokrytego fornirem dostrzeżono ubytek okleiny prostosłoistej przy jednej z krawędzi. Jaką formę powinien mieć wkład, który ma zlikwidować ten defekt?

A. Trójkątny

B. Okrągły

C. Prostokątny

D. Owalny

Odpowiedź 'trójkątny' jest odpowiednia, bo kształt wstawki musi pasować do geometrii ubytku, żeby całość dobrze wyglądała i była dobrze osadzona. Jak mamy ubytek prostosłoisty, to trójkątną wstawkę łatwo wpasować, co zmniejsza ryzyko, że coś się odkształci albo pęknie – inne kształty mogą sprawić problemy. W praktyce stolarskiej trójkątne wstawki są popularne, bo można je precyzyjnie dopasować, co stabilizuje całą konstrukcję. W branży, gdy chodzi o obróbkę drewna i okleinowanie, trójkątny kształt to często lepszy wybór, zwłaszcza gdy ważny jest wygląd i szybka naprawa. Te wstawki fajnie maskują niedociągnięcia, a ich użycie pomaga w lepszym rozkładzie sił, co jest zgodne z zasadami ergonomii i trwałości mebli.

Pytanie 7

Na podstawie danych zawartych w tabeli określ, do którego sortymentu tarcicy obrzynanej należy zaliczyć tarcicę o wymiarach 100 x 150 mm.

Nazwa sortymentu	Grubość [mm]	Szerokość [mm]
Belki	200÷250	200÷275
Krawędziaki	100÷175	100÷175
Łaty	32÷90	32÷90
Listwy	19÷25	25÷32

A. Krawędziaki.

B. Listwy.

C. Łaty.

D. Belki.

Tarcica o wymiarach 100 x 150 mm zalicza się do kategorii krawędziaków, ponieważ jej wymiary mieszczą się w standardowych zakresach dla tego sortymentu. Krawędziaki są to elementy drewniane, których grubość zazwyczaj wynosi od 100 do 150 mm, co czyni je odpowiednimi do zastosowań konstrukcyjnych, takich jak budowa szkieletów, więźb dachowych czy jako elementy nośne. Warto zauważyć, że krawędziaki muszą spełniać odpowiednie normy jakościowe, takie jak PN-EN 14081, które określają wymagania dla drewna stosowanego w budownictwie. Użycie krawędziaków pozwala na uzyskanie stabilnych i trwałych konstrukcji, co jest kluczowe w każdym projekcie budowlanym. W praktyce, znajomość klasyfikacji tarcicy obrzynanej jest istotna dla wykonawców oraz projektantów, którzy muszą dobierać odpowiednie materiały do planowanych konstrukcji, zapewniając ich bezpieczeństwo oraz funkcjonalność.

Pytanie 8

Wada drewna pokazana na rysunku to

A. zgnilizna wewnętrzna.

B. biel wewnętrzny.

C. biel zewnętrzny.

D. zgnilizna zewnętrzna.

Zgnilizna wewnętrzna to poważny problem, jakiego możemy się na przykład spodziewać przy pracy z drewnem. To coś, co dzieje się, gdy grzyby i bakterie wnikają do wnętrza pnia drzewa. I w przeciwieństwie do zgnilizny zewnętrznej, która z reguły widać na zewnątrz, ta wewnętrzna może być niewidoczna, przez co trudniej ją zauważyć w praktyce. Wiesz, wiele razy takie drewno może się wydawać okej, a w rzeczywistości ma osłabione właściwości. To zwiększa ryzyko, że coś się może złamać w konstrukcji. Fajnie, że są normy, jak EN 338, które pomagają określić, jakie drewno jest odpowiednie do budowy, ale to wszystko wymaga testowania przed użyciem. Dlatego warto znać te wady, by projektanci i wykonawcy mieli świadomość, co robią z materiałem, którym się posługują.

Pytanie 9

Drewno okrągłe, którego średnica w najcieńszym miejscu wynosi przynajmniej 14 cm, klasyfikowane jest jako drewno

A. małowymiarowe

B. dużymiarowe

C. wielkowymiarowe

D. średniowymiarowe

Wybór niewłaściwej kategorii drewna może prowadzić do błędnych wniosków w zakresie jego zastosowania i właściwości. Drewno małowymiarowe to materiał o średnicy nieprzekraczającej 10 cm, co wyraźnie różni się od drewna wielkowymiarowego i ogranicza jego zastosowanie do lżejszych konstrukcji lub elementów dekoracyjnych. Klasyfikacja drewna dużowymiarowego, które zazwyczaj odnosi się do materiałów o średnicy 25 cm i więcej, wprowadza dodatkowe zamieszanie, gdyż nie spełnia ona wymogów dotyczących drewna o średnicy 14 cm. Z kolei drewno średniowymiarowe, obejmujące zakres od 10 do 25 cm, również nie oddaje w pełni właściwości drewna o średnicy 14 cm. Tego rodzaju nieporozumienia mogą wynikać z braku znajomości norm i standardów, które precyzują klasyfikację drewna w kontekście jego zastosowań. Przykładem błędnych koncepcji jest myślenie, że każda kategoria drewna ma swoje miejsce w budownictwie, podczas gdy każda z nich ma swoje specyficzne zastosowania i ograniczenia. Dokładne rozumienie klasyfikacji drewna jest kluczowe dla prawidłowego doboru materiałów w projektach budowlanych oraz dla zapewnienia ich bezpieczeństwa i funkcjonalności.

Pytanie 10

Do ostatecznego wyrównania powierzchni drewnianych elementów dębowych, zgodnie z danymi zawartymi w tabeli należy wybrać papier ścierny oznaczony symbolem

Materiał	Szlifowanie zgrubne	Szlifowanie wykończające
Sklejka Drewno twarde Drewno miękkie Forniry	P 50 – P 60 P 50 – P 60 P 30 – P 60 P 100 – P 120	P 60 – P 120 P 80 – P 120 P 60 – P 120 P 120 – P 240

A. P 100

B. P 60

C. P 180

D. P 30

Wybór papieru ściernego oznaczonego symbolem P 100 jest prawidłowy w kontekście ostatecznego wyrównania powierzchni drewnianych elementów dębowych. Zgodnie z przyjętymi standardami, do szlifowania wykończeniowego drewna twardego, takiego jak dąb, zaleca się stosowanie papierów ściernych w zakresie od P 80 do P 120. Papier oznaczony P 100 idealnie mieści się w tym zakresie, co sprawia, że jest odpowiedni do uzyskania gładkiej i równej powierzchni. Użycie papieru o tej granulacji pozwala na skuteczne usunięcie wszelkich niedoskonałości bez ryzyka nadmiernego zdzierania materiału, co mogłoby prowadzić do zniekształcenia kształtu elementów drewnianych. Przykładem zastosowania P 100 może być szlifowanie mebli wykonanych z dębu, gdzie ostateczne wygładzenie powierzchni jest kluczowe dla estetyki i trwałości wykończenia. Przy stosowaniu tego papieru warto również pamiętać o technice szlifowania – szlifowanie wzdłuż słojów drewna minimalizuje ryzyko powstawania rys oraz zapewnia lepsze rezultaty wykończeniowe.

Pytanie 11

Zaraz po wygięciu łaty w giętarce, trzeba ją poddać

A. suszeniu

B. parzeniu

C. szlifowaniu

D. nawilżaniu

Wybór odpowiedzi, która sugeruje parzenie, szlifowanie lub nawilżanie łaty, jest nieuzasadniony w kontekście jej obróbki po gięciu. Parzenie, jako metoda obróbcza, polega na poddawaniu materiału działaniu pary wodnej w celu zwiększenia jego plastyczności przed formowaniem, co w przypadku już wygiętej łaty nie ma sensu. Taki proces nie tylko nie wspiera dalszej obróbki, ale może również prowadzić do osłabienia struktury drewna, co jest sprzeczne z zasadami dobrej praktyki w obróbce materiałów drewnianych. Szlifowanie, z drugiej strony, jest stosowane do wygładzania powierzchni, ale nie rozwiązuje problemu wilgoci, która może powodować pęknięcia lub inne deformacje w przyszłości. Nawilżanie materiału, choć może być przydatne w niektórych kontekstach, w przypadku już wygiętej łaty, może jedynie pogłębiać problemy związane z jej jakością. Kluczowym aspektem obróbki jest zrozumienie, że procesy takie jak suszenie są niezbędne dla zachowania integralności materiału, a ignorowanie ich może prowadzić do poważnych defektów i obniżenia wartości użytkowej wyrobu. Dlatego też, przy wyborze metod obróbczych, należy kierować się sprawdzonymi standardami, aby uniknąć typowych pułapek i błędów w obróbce drewna.

Pytanie 12

Aby prawidłowo przygotować pilarkę tarczową do cięcia drewna wzdłuż włókien, niezbędne jest zamocowanie

A. piły podcinającej

B. stołu pomocniczego

C. piły z węglikami spiekanymi

D. klina rozszczepiającego rzaz

Wybór piły podcinającej jako kluczowego elementu przygotowania pilarki tarczowej do cięcia drewna wzdłuż włókien jest nieprawidłowy, ponieważ piła podcinająca nie jest warunkiem koniecznym do tego typu obróbki. Piły podcinające są stosowane w specyficznych sytuacjach, takich jak cięcie materiałów złożonych czy w przypadku, gdy zależy nam na uzyskaniu gładkiego wykończenia krawędzi. Jednak ich obecność nie wpływa na stabilność procesu cięcia wzdłuż włókien, co jest kluczowe w kontekście zamocowania klina rozszczepiającego. Odpowiedź, która wskazuje na stół pomocniczy, również nie uwzględnia podstawowych zasad dotyczących zamocowania klina, ponieważ stół pomocniczy ma za zadanie wspierać obrabiany materiał, a nie stabilizować sam proces cięcia. W przypadku piły z węglikami spiekanymi, należy zauważyć, że chociaż są one bardziej trwałe i skuteczne, to ich zastosowanie nie jest bezpośrednio związane z poprawnym przygotowaniem pilarki do piłowania wzdłuż włókien. Użytkownicy często mylą pojęcia związane z różnymi elementami pił oraz ich funkcjami, co prowadzi do błędnych wniosków na temat ich roli w procesie cięcia. Dlatego tak ważne jest, aby rozumieć, że odpowiedni klin rozszczepiający jest nie tylko kluczowy dla bezpieczeństwa, ale również dla efektywności pracy, eliminując ryzyko zacięć oraz zwiększając precyzję cięcia.

Pytanie 13

Na okleinowanej powierzchni płyty reprezentacyjnego stołu pojawiły się białe, okrągłe plamy pod lakierem. Aby stół, zgodnie z oczekiwaniami klientów, mógł pełnić swoją rolę i wciąż być reprezentatywnym meblem, należy

A. nałożyć nową powłokę lakierową

B. wymienić płytę stołu

C. usunąć plamy

D. nakleić nową okleinę

Wymiana płyty stołu jest kosztownym i czasochłonnym rozwiązaniem, które niekoniecznie rozwiązuje problem z białymi plamami pod lakierem. Tego typu uszkodzenia często występują na powierzchni lakierowanej, co oznacza, że problem tkwi w istniejącej powłoce, a nie w samej płycie. Zastąpienie płyty nie tylko wymaga dużych nakładów finansowych, ale także wiąże się z koniecznością dostosowania nowej płyty do pozostałych elementów stołu, co w praktyce może być bardzo trudne. Zmycie plam może wydawać się kontrowersyjne, ponieważ w przypadku uszkodzeń pod lakierem, próby ich usunięcia mogą prowadzić do dodatkowego zniszczenia powierzchni. Naklejanie nowej okleiny również nie jest odpowiednim rozwiązaniem, gdyż nie rozwiązuje problemu z lakierem, a nowa okleina może nie przylegać prawidłowo do uszkodzonej powierzchni. Często zdarza się, że podejścia te są stosowane przez osoby, które nie mają odpowiedniej wiedzy na temat obróbki mebli, co prowadzi do błędnych wniosków, a ostatecznie do zwiększenia kosztów naprawy. W branży zaleca się korzystanie z metod, które nie tylko rozwiążą bieżące problemy, ale również poprawią trwałość i estetykę mebla, co czyni nałożenie nowej powłoki lakierowej najbardziej sensownym wyborem.

Pytanie 14

Główne gatunki twardego drewna to:

A. dąb, jesion, grab, orzech

B. buk, brzoza, dąb, sosna

C. dąb, brzoza, olcha, orzech

D. buk, olcha, topola, jesion

Dobra robota, wskazując dąb, jesion, grab i orzech jako twarde gatunki drewna. Te drewna są naprawdę mocne i odporne na uszkodzenia, dlatego świetnie nadają się tam, gdzie wymagana jest trwałość. Dąb jest super twardy i stabilny, dlatego często znajdziesz go w meblach i podłogach. Jesion z kolei, ma to coś, bo jest elastyczny i estetyczny, co sprawia, że staje się popularny w produkcji instrumentów muzycznych. Grab to z kolei prawdziwy twardziel, idealny na narzędzia czy elementy, które muszą wytrzymać spore obciążenie. A orzech, zwłaszcza ten amerykański, cieszy się dużym uznaniem, bo ma piękną, ciemną barwę i fajny rysunek słojów. Jak widać, twarde gatunki drewna są podstawą, jeśli chodzi o meble czy projekty architektoniczne, a normy jak ISO 3348 pomagają określić ich jakość i przydatność.

Pytanie 15

Część tokarki oznaczona strzałką przeznaczona jest do

A. centrowania elementu.

B. wiercenia gniazd w czole elementu.

C. smarowania noża podczas pracy.

D. mocowania toczonego elementu.

Odpowiedź dotycząca mocowania toczonego elementu jest poprawna, ponieważ uchwyt tokarki, oznaczony strzałką, pełni kluczową rolę w stabilizacji obrabianego materiału podczas toczenia. Uchwyt pozwala na pewne trzymanie elementu, co jest niezbędne do uzyskania precyzyjnych wymiarów oraz odpowiedniej jakości powierzchni. W praktyce, prawidłowe mocowanie elementu w uchwycie minimalizuje ryzyko drgań, które mogą prowadzić do uszkodzeń narzędzi skrawających oraz samego obrabianego materiału. Dobre praktyki branżowe zalecają stosowanie odpowiednich uchwytów w zależności od kształtu i rozmiaru obrabianego elementu, co ma kluczowe znaczenie dla efektywności procesu toczenia. Używanie odpowiednich akcesoriów, takich jak wkładki do uchwytów, pozwala na jeszcze lepsze dopasowanie i stabilizację, co wpływa na jakość finalnego produktu. Wiedza na temat różnych typów uchwytów oraz ich zastosowania jest niezbędna dla operatorów tokarek, aby móc skutecznie i bezpiecznie wykonywać swoje zadania.

Pytanie 16

Kształt i zdobienia szafy przedstawionej na fotografii są charakterystyczne dla mebli

A. rokokowych.

B. secesyjnych.

C. romańskich.

D. barokowych.

Wybór odpowiedzi innych niż barokowe może wynikać z nieporozumienia dotyczącego różnic między stylami meblarskimi. Rococo, często mylone z barokiem, rozwijało się później i charakteryzuje się bardziej delikatnymi ornamentami oraz lżejszą formą. Meble rokokowe są znacznie bardziej finezyjne i mają skromniejsze zdobienia, co czyni je odmiennymi od masywności baroku. Z kolei meble secesyjne, które pojawiły się na przełomie XIX i XX wieku, koncentrują się na organicznych formach oraz asymetrycznych kształtach, co również jest sprzeczne z cechami barokowymi. Styl romański to styl wcześniejszy, skupiający się na prostocie i funkcjonalności, a nie dekoracyjności, co w żaden sposób nie koresponduje z przedstawioną szafą. Typowym błędem przy klasyfikacji mebli jest skupienie się jedynie na elementach wizualnych, bez uwzględnienia kontekstu historycznego i stylistycznego, co prowadzi do mylnych ocen. Aby poprawnie identyfikować styl mebli, warto zwrócić uwagę na charakterystyczne dla danego okresu detale, materiały oraz techniki wykonania, które są fundamentalne dla zrozumienia różnorodności stylistycznej w meblarstwie.

Pytanie 17

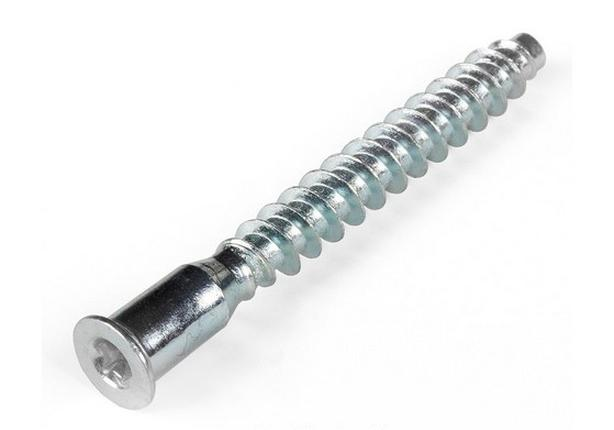

Przedstawiony na rysunku łącznik to wkręt

A. uniwersalny z łbem stożkowym.

B. typu konfirmat.

C. samo wiercący z łbem walcowym.

D. typu torx.

Wybór innych typów łączników, takich jak wkręt uniwersalny z łbem stożkowym, jest często błędny z powodu braku zrozumienia ich specyfikacji konstrukcyjnych i zastosowań. Wkręty uniwersalne charakteryzują się różnorodnością kształtów łbów, co czyni je bardziej wszechstronnymi, ale nie są projektowane specjalnie do łączenia elementów drewnianych z płyt wiórowych w sposób, który oferują wkręty konfirmatowe. Z kolei wkręty samo wiercące z łbem walcowym są przeznaczone do bardziej wydajnego wkręcania w materiały twarde bez konieczności wcześniejszego wiercenia otworów, co również nie znajduje zastosowania w kontekście przedstawionym na zdjęciu. Zastosowanie wkrętu typu torx, mimo że oferującego lepszą przyczepność bitu, również nie jest właściwe w tym przypadku, gdyż ich konstrukcja różni się od wkrętów konfirmatowych, które wymagają precyzyjnego dopasowania i specyficznych parametrów. Błędy w analizie mogą wynikać z niepełnego zrozumienia różnic między tymi typami łączników a ich specyfiką działania, co prowadzi do mylnych wniosków o ich zastosowaniu. W kontekście projektowania i montażu, kluczowe jest dobranie odpowiednich elementów złącznych do danego zadania, aby zapewnić trwałość oraz funkcjonalność konstrukcji.

Pytanie 18

Podaj właściwą sekwencję działań przy wymianie piły w pilarce tarczowej?

A. Demontaż osłon, odłączenie zasilania, wymiana piły, zablokowanie wrzeciona, włączenie zasilania, odblokowanie wrzeciona, montaż osłon

B. Odłączenie zasilania, zablokowanie wrzeciona, wymiana piły, demontaż osłon, włączenie zasilania, montaż osłon, odblokowanie wrzeciona

C. Odłączenie zasilania, demontaż osłon, zablokowanie wrzeciona, wymiana piły, odblokowanie wrzeciona, montaż osłon, włączenie zasilania

D. Odłączenie zasilania, wymiana piły, demontaż osłon, włączenie zasilania, zablokowanie wrzeciona, odblokowanie wrzeciona, montaż osłon

Odpowiedź, która wskazuje na prawidłową kolejność czynności podczas wymiany piły w pilarce tarczowej, jest zgodna z zaleceniami bezpieczeństwa oraz dobrymi praktykami branżowymi. Pierwszym krokiem jest odłączenie zasilania, co ma na celu zapobieżenie przypadkowemu uruchomieniu urządzenia podczas pracy. Następnie, demontaż osłon jest niezbędny do uzyskania dostępu do piły. Zablokowanie wrzeciona to kluczowy etap, który zapewnia stabilność i bezpieczeństwo podczas wymiany narzędzia. Wymiana piły powinna być przeprowadzona zgodnie z instrukcją producenta, aby uniknąć uszkodzenia urządzenia i nowej piły. Po wymianie, odblokowanie wrzeciona i montaż osłon są ostatnimi krokami, które przywracają funkcjonalność urządzenia. Ostatecznie, włączenie zasilania powinno nastąpić dopiero po upewnieniu się, że wszystkie elementy są prawidłowo zamontowane, a obszar roboczy wolny od przeszkód. Taka sekwencja czynności nie tylko zwiększa bezpieczeństwo użytkownika, ale również wydłuża żywotność narzędzia i poprawia jakość wykonywanej pracy.

Pytanie 19

Przyrząd przedstawiony na rysunku należy stosować do pomiaru

A. obwodu koła.

B. grubości drążka.

C. średnicy wewnętrznej.

D. średnicy zewnętrznej.

Pomiar obwodu koła przy użyciu suwmiarki wewnętrznej jest koncepcją, która może wydawać się na pierwszy rzut oka sensowna, lecz w praktyce jest to podejście niepoprawne. Suwmiarka wewnętrzna została zaprojektowana do pomiaru średnicy wewnętrznej, a nie obwodu, który wymagałby zmierzenia długości linii po krzywej. Do pomiaru obwodu najczęściej wykorzystuje się taśmę mierniczą lub kaliper z funkcją pomiaru zewnętrznego. Ponadto, interpretacja pomiaru grubości drążka jako celu zastosowania suwmiarki wewnętrznej również jest błędna. Grubość drążka można mierzyć za pomocą suwmiarki zewnętrznej, co jest bardziej adekwatne do procedur pomiarowych. Kolejnym błędnym podejściem jest stwierdzenie, że suwmiarka jest odpowiednia do pomiaru średnicy zewnętrznej. Choć suwmiarka może zrealizować takie pomiary, to w kontekście przedstawionym w pytaniu, jej funkcjonalność została zaprojektowana z myślą o średnicach wewnętrznych. Dlatego ważne jest, aby zrozumieć, jakie narzędzia są odpowiednie do konkretnego typu pomiaru, aby uniknąć nieprecyzyjnych lub błędnych wyników, co może prowadzić do poważnych konsekwencji w kontekście inżynieryjnym lub produkcyjnym. Zrozumienie tych podstawowych różnic jest kluczowe dla poprawnego stosowania narzędzi pomiarowych w praktyce.

Pytanie 20

Na ilustracji przedstawiono przyrząd przeznaczony do montażu

A. uszczelniaczy Simmeringa.

B. pierścieni tłokowych.

C. opasek zaciskowych.

D. pierścieni Segera.

Wybór odpowiedzi dotyczącej uszczelniaczy Simmeringa, pierścieni tłokowych lub opasek zaciskowych jest zrozumiały, jednak te odpowiedzi nie odpowiadają przedstawionemu obrazowi ani zasadom montażu. Uszczelniacze Simmeringa są elementami stosowanymi do zapobiegania wyciekom cieczy w różnych układach mechanicznych, ale ich montaż wymaga zupełnie innego rodzaju narzędzi, takich jak ściągacze lub prasy. Pierścienie tłokowe, z kolei, mają na celu uszczelnienie komory spalania w silnikach, a ich instalacja często wymaga precyzyjnych narzędzi montażowych, aby uniknąć ich uszkodzenia. Dodatkowo, opaski zaciskowe stosuje się do zabezpieczania węży na złączach, co również nie ma nic wspólnego z narzędziami przedstawionymi na ilustracji. Jednym z typowych błędów myślowych jest założenie, że narzędzia ogólnego przeznaczenia mogą być używane do specjalistycznych zastosowań bez uwzględnienia ich dedykowanej funkcji. Każde z wymienionych elementów wymaga specyficznych narzędzi i technik montażowych, które różnią się od tych stosowanych do pierścieni Segera, co podkreśla znaczenie stosowania odpowiednich narzędzi w każdej aplikacji mechanicznej.

Pytanie 21

Jak można przywrócić pierwotny stan uszkodzonej krawędzi górnej płyty zabytkowej komody wykonanej z dębu?

A. Wykonać wstawki z drewna dębowego

B. Wypełnić ubytek szpachlówką

C. Nałożyć lakier na blat

D. Wypełnić ubytek woskiem

Wykonanie wstawek z drewna dębowego w przypadku wyszczerbionej krawędzi płyty wierzchniej zabytkowej komody dębowej jest najlepszym rozwiązaniem, ponieważ pozwala na przywrócenie pierwotnego kształtu i funkcji mebla. Wstawki powinny być wykonane z drewna dębowego, aby zapewnić spójność materiałową i estetyczną. Proces ten obejmuje precyzyjne wymierzenie ubytku, dobranie odpowiedniego kawałka drewna o podobnej kolorystyce i strukturze, a następnie staranne wklejenie wstawki w miejsce ubytku. Takie podejście nie tylko wzmacnia uszkodzoną strukturę, ale także zachowuje wartość zabytkową mebla. Warto również zadbać o odpowiednie wykończenie wstawki poprzez szlifowanie i lakierowanie, co dodatkowo zabezpieczy drewno przed przyszłymi uszkodzeniami. Dobre praktyki konserwatorskie zalecają stosowanie materiałów i metod, które nie tylko są estetyczne, ale także trwałe i zgodne z historią obiektu.

Pytanie 22

Aby poprawić czytelność oraz zrozumienie konstrukcji wyrobu w rysunku technicznym, wykorzystuje się

A. kłady oraz powiększenia

B. dimetrię ukośną oraz izometrię

C. rzuty prostokątne i przekroje

D. perspektywę zbieżną

Kłady i powiększenia, dimetria ukośna oraz perspektywa zbieżna to różne metody graficzne, które mogą być ciekawe, ale nie są najlepszym rozwiązaniem, jeśli chodzi o rysunek techniczny. Kłady i powiększenia mogą wprowadzać zniekształcenia, co sprawia, że odczytanie wymiarów staje się trudniejsze. W praktyce może to prowadzić do zamieszania, szczególnie gdy ktoś nie zna skali. Dimetria ukośna i izometria są spoko do przedstawienia 3D, ale często nie pokazują wymiarów i proporcji, co w inżynierii jest mega istotne. Z kolei perspektywa zbieżna jest ładna, ale nie spełnia wymogów rysunkowych, które mówią, że wymiary muszą być jasne. Często ludzie mogą wybierać te metody, bo skupiają się na estetyce, a nie na funkcji rysunku jako narzędzia w komunikacji technicznej. Dla profesjonalnych projektów rzuty prostokątne i przekroje są po prostu niezastąpione, bo dzięki nimi można dokładnie przekazać konstrukcję, co jest kluczowe dla inżynierów, techników i wykonawców.

Pytanie 23

Przedstawiony układ kresek na powierzchni elementu wyrobu oznacza

A. ilość warstw lakieru.

B. zastosowanie elementów przeźroczystych.

C. wykończenie na wysoki połysk.

D. kierunek przebiegu słojów okleiny.

Przedstawiony układ kresek na powierzchni elementu wyrobu rzeczywiście oznacza kierunek przebiegu słojów okleiny. W branży meblarskiej oraz w rysunkach technicznych, orientacja słojów jest kluczowa, gdyż wpływa na estetykę oraz właściwości mechaniczne produktu. Właściwe wskazanie kierunku słojów pozwala na optymalne wykorzystanie materiału, co jest istotne w kontekście oszczędności surowców i redukcji odpadów. Przykładowo, wytwarzając meble, nieodpowiednie ustawienie okleiny względem kierunku słojów może prowadzić do niepożądanych efektów wizualnych, takich jak nierównomierne zabarwienie czy różnice w fakturze. Dodatkowo, słojowanie ma wpływ na wytrzymałość i trwałość elementów, a w przypadku obróbki drewna, kierunek słojów może determinować sposób cięcia i montażu. W związku z tym, w projektach meblarskich oraz produkcji, stosuje się standardy, które jednoznacznie wskazują na potrzebę uwzględnienia kierunku słojów, aby zapewnić wysoką jakość i estetykę finalnych produktów.

Pytanie 24

Częścią usztywniającą konstrukcję wolnostojącej szafy jest

A. przegroda pozioma

B. przegroda pionowa

C. listwa cokołowa

D. ściana tylna

Ściana tylna wolnostojącej szafy odgrywa kluczową rolę w usztywnianiu całej konstrukcji. Jej głównym zadaniem jest zapewnienie stabilności i sztywności, co jest niezbędne, aby mebel mógł utrzymywać swoje właściwości użytkowe i estetyczne przez dłuższy czas. W praktyce, ściana tylna chroni szafę przed odkształceniami, które mogą wystąpić pod wpływem obciążenia lub niekorzystnych warunków otoczenia. Zastosowanie ściany tylnej jest zgodne z zasadami projektowania mebli, które zakładają, że każdy element konstrukcji powinien współpracować z innymi, aby zapewnić trwałość. W przypadku szaf frezowanych lub wykonanych z płyt wiórowych i MDF, zaleca się stosowanie ścianek tylnych wykonanych z odpowiednich materiałów o niskiej sztywności, co pozwala na zachowanie estetycznego wyglądu bez rezygnacji z funkcji. Dobrą praktyką jest również stosowanie wzmocnień w postaci listew mocujących na krawędziach ściany tylnej, co dodatkowo zwiększa jej stabilność i wytrzymałość. W przypadku szaf o dużej wysokości, ściana tylna jest szczególnie istotna, aby zapobiec przewróceniu się mebla, co może prowadzić do uszkodzenia zarówno samej szafy, jak i otaczających ją przedmiotów.

Pytanie 25

Którą tarczę należy zastosować do piłowania drewna wilgotnego?

A. A.

B. B.

C. C.

D. D.

Wybór nieodpowiedniej tarczy do piłowania drewna wilgotnego często wynika z nieporozumienia dotyczącego właściwości materiałów oraz specyfiki narzędzi. Tarcze oznaczone jako B, C i D charakteryzują się zębami o mniejszych odstępach, co jest stosowane w przypadku obróbki materiałów suchych lub twardszych. Użycie takich tarcz do drewna wilgotnego może skutkować poważnymi problemami, takimi jak zatykanie się narzędzia. W przypadku wilgotnego drewna, nadmierne gromadzenie się wiórów w szczelinach zębów prowadzi do spadku efektywności cięcia oraz zwiększa ryzyko uszkodzenia narzędzia przez przegrzewanie się. Takie podejście wynika często z błędnego założenia, że wszystkie tarcze są uniwersalne. Nie uwzględnia się przy tym faktu, że drewno wilgotne ma inną strukturę w porównaniu do drewna suchego, co wymaga zastosowania narzędzi specjalnie przystosowanych do danego rodzaju materiału. W standardach branżowych podkreśla się, że dobór narzędzi zgodnie z właściwościami obrabianego materiału jest kluczowy dla jakości wykonanej pracy oraz bezpieczeństwa użytkownika. Ignorowanie tych zasad prowadzi do nieefektywności oraz zwiększa szanse na uszkodzenia zarówno materiału, jak i narzędzi.

Pytanie 26

Użycie w pilarce klina rozdzielczego o grubości większej niż rzaz piły może prowadzić do

A. zablokowania materiału w pilarce

B. zaciśnięcia tarczy piły

C. zwiększonej wibracji obrabianego materiału

D. uszkodzenia zespołu napędowego

Stosowanie klina rozdzielczego w pilarce ma kluczowe znaczenie dla bezpieczeństwa oraz efektywności podczas cięcia. Wybór nieodpowiedniej grubości klina, jak ma to miejsce w przypadku zaciśnięcia tarczy piły, może prowadzić do wielu problemów, ale niekoniecznie do tego konkretnego zjawiska. Zaciśnięcie tarczy piły zazwyczaj ma miejsce, gdy materiał nie jest odpowiednio podtrzymywany lub gdy występują zbyt duże siły działające na tarczę w trakcie cięcia. Zwiększona wibracja obrabianego materiału może wynikać z niewłaściwego ustawienia narzędzi lub z użycia zużytych tarcz, a nie z grubości klina. Dodatkowo, uszkodzenia zespołu napędowego mogą być efektem zbyt dużego obciążenia, ale również nieprawidłowego użytkowania narzędzi, co nie jest bezpośrednio związane z wyborem klina. Zrozumienie, jakie siły działają na tarczę piły oraz jak różne elementy urządzenia wpływają na siebie nawzajem, jest kluczowe dla uniknięcia błędów w pracy. Dlatego ważne jest, aby operatorzy maszyn posiadali wiedzę na temat zasad fizyki oraz mechaniki, które wpływają na proces cięcia, co pomoże w podejmowaniu świadomych decyzji dotyczących użycia klina rozdzielczego.

Pytanie 27

Do okleinowania złożonych powierzchni płycin wykorzystuje się prasę

A. wiatrakową

B. półkową

C. membranową

D. wielopółkową

Prasa półkowa to naprawdę fajne urządzenie do okleinowania różnych kształtów płycin. Dzięki temu, że ma taką konstrukcję, można na niej bardzo precyzyjnie nałożyć klej i przycisnąć okleinę do materiału. To wszystko sprawia, że jakość wykończenia jest wysoka, co jest super ważne w produkcji mebli i rzeczy stolarskich. W przeciwieństwie do innych typów pras, jak prasy wiatrakowe czy wielopółkowe, ta akurat sprawdza się świetnie zarówno w prostych, jak i w bardziej skomplikowanych kształtach. To bardzo zwiększa jej wszechstronność. W meblarstwie wykorzystanie pras półkowych przy okleinowaniu jest zgodne z normami ISO 9001, co pokazuje, że są skuteczne i niezawodne. No i jeszcze jedno – dzięki nowoczesnym technologiom, prasy półkowe potrafią znacznie skrócić czas produkcji i zredukować straty materiałowe, co czyni je idealnym wyborem dla przemysłu meblarskiego.

Pytanie 28

Jakie urządzenie wykorzystuje się do produkcji drążków o średnicy 30 mm i długości 2 m?

A. obtaczarkę

B. szlifierkę walcową

C. frezarko-kopiarkę

D. tokarkę bezsuportową

Wybór innych maszyn do obróbki drążków jest nieodpowiedni, ponieważ każda z wymienionych opcji ma swoje specyficzne zastosowania, które nie obejmują produkcji długich elementów, jak w tym przypadku. Obtaczarka służy głównie do obróbki powierzchni cylindrycznych i stożkowych, ale nie jest przystosowana do toczenia długich prętów, co może prowadzić do problemów z precyzją i stabilnością elementu. Szlifierka walcowa, z kolei, jest przeznaczona do wykańczania powierzchni obrabianych, a nie do obróbki wstępnej, co czyni ją nieodpowiednią do realizacji zadań związanych z produkcją serii drążków. Frezarko-kopiarka, mimo że jest użyteczna w produkcji skomplikowanych kształtów, nie nadaje się do toczenia, które wymaga innej technologii obróbczej. Tokarka bezsuportowa, będąca specjalizowanym narzędziem do toczenia długich elementów, jest w tej sytuacji jedynym słusznym wyborem. Kluczowym błędem w rozumowaniu jest mylenie funkcji i zastosowania poszczególnych maszyn, co prowadzi do nieefektywnego wykorzystania zasobów i obniżenia jakości wyrobów.

Pytanie 29

Na rysunku sęk szpilkowy został oznaczono literą

A. A.

B. B.

C. C.

D. D.

Niezgodność z odpowiedzią B może wynikać z różnych nieporozumień związanych z klasyfikacją sęków w drewnie. Odpowiedzi A, C i D mogą sugerować inne typy sęków, które nie spełniają definicji sęka szpilkowego. Sęk szpilkowy, typowy dla drewna iglastego, różni się od innych sęków, takich jak sęk twardy czy sęk miękki. Odpowiedzi te mogą odnosić się do sęków, które mają inny kształt lub wielkość, co jest kluczowe w kontekście obróbki drewna. Często błędna interpretacja polega na myleniu sęków z innymi defektami drewna, co może prowadzić do nieprawidłowych wyborów materiałowych. W praktyce, wybór drewna z niewłaściwymi sękami może wpływać na jego trwałość i funkcjonalność. W branży budowlanej oraz meblarskiej istotne jest zrozumienie różnic między tymi rodzajami sęków, aby uniknąć niekorzystnych skutków w trakcie użytkowania. Aby rozwiać wątpliwości, warto zapoznać się z literaturą dotyczącą klasyfikacji drewna, która precyzyjnie opisuje różne typy sęków oraz ich wpływ na właściwości mechaniczne materiału.

Pytanie 30

Rysunek przedstawia szafkę o konstrukcji

A. stojakowej.

B. wieńcowej.

C. kolumnowej.

D. ramowej.

Wybór konstrukcji stojakowej, wieńcowej lub ramowej jako odpowiedzi na pytanie o konstrukcję szafki bazuje na niepełnym zrozumieniu zasad budowy mebli. Konstrukcja stojakowa opiera się na poziomych belkach wspierających pionowe słupy, co w przypadku szafek prowadziłoby do ograniczonej stabilności, w szczególności przy większych obciążeniach. Zastosowanie elementów wieńcowych, które są zazwyczaj stosowane w konstrukcjach dachowych, nie znajduje uzasadnienia w kontekście mebli, gdzie kluczową rolę odgrywają pionowe kolumny. Z kolei konstrukcja ramowa, która bazuje na sztywnych ramach, jest bardziej typowa dla lekkich konstrukcji, takich jak regały, a nie dla cięższych mebli, jak szafki. Często błędne wnioski wynikają z mylnego utożsamiania różnych typów konstrukcji z ich funkcjonalnością bez uwzględnienia specyfiki materiałów i wymagań projektowych. Również zrozumienie wpływu obciążeń i stabilności na wybór odpowiedniej konstrukcji jest kluczowe dla inżynierów i projektantów. Przykłady błędów myślowych obejmują brak uwzględnienia rozkładu sił w meblach oraz mylne przekonanie, że każda konstrukcja jest równoważna pod względem funkcjonalności. W rzeczywistości, dla zapewnienia trwałości i bezpieczeństwa, należy stosować odpowiednie rozwiązania konstrukcyjne, takie jak kolumnowe, które efektywnie odpowiadają na wymagania stawiane przez nowoczesne projektowanie wnętrz.

Pytanie 31

Jaką ilość lakieru trzeba przygotować do jednorazowego pokrycia elementów o całkowitej powierzchni 250 m², jeśli norma zużycia lakieru wynosi 100 ml/m²?

A. 15 litrów

B. 25 litrów

C. 35 litrów

D. 45 litrów

Poprawna odpowiedź to 25 litrów, co wynika z zastosowania normy technicznej zużycia lakieru, wynoszącej 100 ml/m². Aby obliczyć całkowitą ilość lakieru potrzebną do pokrycia powierzchni 250 m², należy pomnożyć tę powierzchnię przez normę zużycia. Obliczenie wygląda następująco: 250 m² * 100 ml/m² = 25 000 ml. Przekształcając mililitry na litry, otrzymujemy 25 litrów. Przygotowanie odpowiedniej ilości lakieru jest kluczowe, aby uzyskać równomierne pokrycie, unikając zarówno marnotrawstwa materiału, jak i niedoboru, co mogłoby prowadzić do niedokładnego pokrycia. W praktyce w branży lakierniczej standardy zużycia mogą się różnić w zależności od rodzaju lakieru oraz techniki aplikacji, dlatego zawsze warto przed przystąpieniem do pracy skonsultować się z producentem lakieru lub dokumentacją techniczną. Ponadto, właściwe przygotowanie powierzchni przed nałożeniem lakieru, jak również zastosowanie odpowiednich narzędzi, przyczynia się do lepszego efektu końcowego oraz trwałości powłoki.

Pytanie 32

Który proces technologiczny jest właściwy dla wykonania nogi taboretu z drewna?

A.	B.	C.	D.
1. piłowanie 2. struganie 3. nawiłżanie 4. wiercenie 5. szlifowanie	1. piłowanie 2. struganie 3. prasowanie 4. wiercenie 5. szlifowanie	1. piłowanie 2. struganie 3. czopowanie 4. wiercenie 5. szlifowanie	1. piłowanie 2. struganie 3. formatowanie 4. wiercenie 5. szlifowanie

A. A.

B. B.

C. C.

D. D.

Wybór odpowiedzi A, B lub C może oznaczać, że nie do końca rozumiesz, jak wygląda proces obróbki drewna. Każda z tych odpowiedzi gubi ważne etapy, które są potrzebne do zrobienia nogi taboretu. Na przykład, jeśli pominiemy struganie, to powierzchnia może być nierówna, co na pewno nie poprawi wyglądu i komfortu użytkowania. Te odpowiedzi mogą też nie brać pod uwagę formatowania, co jest istotne, żeby nadać nogom odpowiedni kształt i dopasować je do reszty taboretu. Wiele osób myli też wiercenie z mocowaniem, co może prowadzić do pomyłek w kwestii stabilności mebla. A jeśli zignorujemy szlifowanie, to krawędzie zostaną ostre, co może być niebezpieczne. Ważne jest, żeby zrozumieć, że każdy etap ma znaczenie i jak coś pominiesz, to jakość i bezpieczeństwo finalnego produktu mogą być słabsze. W obróbce drewna warto trzymać się sprawdzonych praktyk, bo wpływa to na jakość i wydajność produkcji.

Pytanie 33

Na rysunku pokazano złącze

A. czopowe uciosowe podwójne.

B. czopowe uciosowe pojedyncze.

C. narożnikowe widlicowe ścienne.

D. narożnikowe półkrzyżowe płaskie.

Odpowiedź czopowe uciosowe pojedyncze jest naprawdę w porządku, bo świetnie oddaje to, co widać na rysunku. Mamy tu element z jednym czopem na końcu, co idealnie pasuje do tego typu połączenia. Złącza czopowe uciosowe pojedyncze są dość popularne w stolarstwie i budownictwie, bo pozwalają na solidne łączenie desek czy belek. Gdy montujemy taki czop w rowku, wszystko jest dobrze dopasowane, co wpływa na wytrzymałość całej konstrukcji. To istotne, żeby rozumieć różne złącza, bo jest to kluczowe dla każdego, kto chce działać w branży budowlanej czy stolarskiej. Dobrze wiedzieć, że estetyka i solidność idą w parze przy takich połączeniach.

Pytanie 34

Która kolejność czynności jest właściwa dla ręcznego wykonywania złącza pokazanego na rysunku?

A. Trasowanie, piłowanie, frezowanie, montaż.

B. Piłowanie, trasowanie, frezowanie, montaż.

C. Piłowanie, frezowanie, trasowanie, montaż.

D. Trasowanie, piłowanie, dłutowanie, montaż.

Zła kolejność czynności podczas robienia złącza na wpust prosty może narobić sporo problemów. Jak zaczynasz od piłowania, nie mając zaznaczonych linii cięcia, to robi się niezły bałagan. Piłując bez oznaczenia miejsc, łatwo o błędy i można stracić materiał, co nie jest niczym fajnym. A jeśli ktoś myśli o frezowaniu przed trasowaniem, to też nie jest to dobry pomysł. Frezowanie wymaga dokładnych wymiarów, a te uzyskujemy właśnie z trasowania. Na koniec, jeśli zrezygnujesz z dłutowania, to elementy mogą się nie zgrywać, a to wpływa na stabilność całości. W takich sytuacjach często ludzie mają za dużą pewność siebie, zaczynając od piłowania bez przygotowania, albo nie doceniają, jak ważne są precyzyjne wymiary. W rezultacie, źle poukładane czynności prowadzą do frustracji i problemów, a to na pewno nie jest to, czego byśmy chcieli w stolarskim rzemiośle.

Pytanie 35

Na rysunku pokazano mebel o konstrukcji

A. wieńcowej.

B. stojakowej.

C. szkieletowej.

D. kolumnowej.

Odpowiedzi oparte na konstrukcjach stojakowej, szkieletowej oraz kolumnowej prezentują różne podejścia do projektowania mebli, które w praktyce mogą nie spełniać wymagań dotyczących stabilności i estetyki. Konstrukcja stojakowa, chociaż również popularna, polega na użyciu pionowych podpór, które nie zawsze zapewniają odpowiednie wsparcie dla poziomych elementów, co może prowadzić do niestabilności. Przykładowo, w przypadku mebli, które są narażone na obciążenia, taka konstrukcja może być niewystarczająca, co skutkuje odkształceniami czy wręcz uszkodzeniem. Z kolei konstrukcja szkieletowa, polegająca na tworzeniu ramy z materiałów, również nie dostarcza odpowiedniego wsparcia bez zastosowania dodatkowych wieńców. W praktyce, meble o takiej konstrukcji są często bardziej podatne na uszkodzenia, szczególnie przy intensywnym użytkowaniu. Na końcu, konstrukcja kolumnowa, która opiera się na wykorzystaniu kolumn jako głównych elementów nośnych, nie zawsze jest stosowna w kontekście bardziej złożonych form meblarskich, gdzie równomierne rozłożenie ciężaru jest kluczowe. W związku z tym, wybór niewłaściwej konstrukcji może prowadzić do istotnych problemów funkcjonalnych oraz estetycznych, co jest niezgodne z najlepszymi praktykami w branży meblarskiej.

Pytanie 36

Pokazane na rysunku uszkodzenie drewna należy do grupy uszkodzeń powodowanych przez

A. owady.

B. ptaki.

C. człowieka.

D. grzyby.

Uszkodzenia drewna widoczne na zdjęciu są typowe dla działania owadów drążących, zwłaszcza korników. Te owady, należące do rzędu chrząszczy, mają zdolność wiercenia w drewnie, co prowadzi do powstawania charakterystycznych tuneli i otworów. Przykładem mogą być korniki, które często atakują drewno sosnowe i świerkowe, tworząc skomplikowane korytarze wewnątrz struktury drewna. Zrozumienie mechanizmu tego typu uszkodzeń jest kluczowe dla skutecznego zarządzania drewnem w budownictwie oraz meblarstwie. W praktyce, aby zapobiec takim uszkodzeniom, stosuje się różne metody ochrony drewna, w tym impregnację chemiczną oraz regularne przeglądy stanu technicznego elementów drewnianych. Warto również zaznaczyć, że identyfikacja i monitorowanie obecności owadów to podstawowe praktyki w zarządzaniu drewnem, które pozwalają na wczesne wykrycie problemu i podjęcie odpowiednich działań.

Pytanie 37

Na podstawie danych zawartych w tabeli, określ gęstość drewna dębu w stanie powietrzno-suchym (W=12%) i wytrzymałość na zginanie dynamiczne.

Nazwa cechy lub właściwości	Oznaczenie [jednostki]	Wartość
Nazwa cechy lub właściwości	Oznaczenie [jednostki]	jatoba	wiśnia	dąb
Gęstość drewna świeżego	ρw [kg/m³]	1100	900	1000
Gęstość drewna w stanie powietrzno-suchym (W=12%)	ρ12 [kg/m³]	950	630	690
Gęstość drewna w stanie absolutnie suchym (W=0%)	ρo [kg/m³]	900	580	650
Wilgotność punktu nasycenia włókien	Wpnw [%]	23	27	26
Porowatość	C [%]	50	63	57
Skurcz w kierunku wzdłużnym	Klw [%]	0,4	0,4	0,4
Skurcz w kierunku promieniowym	Krw [%]	3,9	5,0	4,0
Skurcz w kierunku stycznym	Ksw [%]	7,7	8,7	7,8
Skurcz objętościowy	Kvw [%]	12,7	13,8	12,6
Wytrzymałość na rozciąganie wzdłuż włókien	Rr‖ [MPa]	165	130	90
Wytrzymałość na ściskanie wzdłuż włókien	Rc‖ [MPa]	100	55	52
Wytrzymałość na zginanie statyczne	Rgs [MPa]	130	90	88
Wytrzymałość na zginanie dynamiczne	Rgd [MPa]	116	115	115
Udarność	U [kJ/m²]	160	100	76
Moduł sprężystości wzdłuż włókien	E‖ [GPa]	21,0	11,0	11,7
Wytrzymałość na ścinanie wzdłuż włókien	Rs‖ [MPa]	17,8	16,7	11,0

A. 630 [kg/m3], 100[MPa]

B. 690 [kg/m3], 115[MPa]

C. 900 [kg/m3], 116[MPa]

D. 950 [kg/m3], 130[MPa]

Odpowiedź 690 [kg/m3] dla gęstości drewna dębu w stanie powietrzno-suchym oraz 115 [MPa] dla wytrzymałości na zginanie dynamiczne jest prawidłowa, ponieważ te wartości są zgodne z danymi branżowymi dotyczącymi drewna dębowego. Drewno dębowe jest jednym z najczęściej stosowanych gatunków drewna w budownictwie i meblarstwie ze względu na swoją wytrzymałość i estetykę. Gęstość drewna jest kluczowym parametrem wpływającym na jego właściwości mechaniczne oraz zastosowanie w różnych projektach. W przypadku drewna dębowego, gęstość na poziomie 690 kg/m3 oznacza, że materiał ten jest dostatecznie mocny i trwały, co czyni go idealnym do konstrukcji wymagających dużej wytrzymałości. Wytrzymałość na zginanie dynamiczne na poziomie 115 MPa wskazuje na zdolność materiału do przenoszenia dynamicznych obciążeń, co jest istotne w zastosowaniach takich jak budowa podłóg, mebli czy elementów konstrukcyjnych. W praktyce, znajomość tych parametrów jest niezbędna dla inżynierów i projektantów, aby mogli właściwie dobrać materiały i zapewnić trwałość oraz bezpieczeństwo konstrukcji.

Pytanie 38

Na którym rysunku przedstawiono szafę o konstrukcji stojakowej?

A. A.

B. B.

C. C.

D. D.

Rozpoznawanie konstrukcji mebli, takich jak szafy, wymaga zrozumienia ich podstawowych cech. Szafa oznaczona innymi literami w pytaniu nie spełnia kryteriów szafy o konstrukcji stojakowej, ponieważ posiada zamknięte boki, co ogranicza dostęp do jej zawartości. W praktyce, takie zamknięte konstrukcje mogą być mylone z meblami o innych przeznaczeniach, jak na przykład szafy z drzwiami przesuwnymi czy tradycyjne szafy ubraniowe, które mają na celu przechowywanie odzieży w sposób bardziej zorganizowany. Te niepoprawne odpowiedzi mogą wynikać z mylnego założenia, że każda szafa musi mieć zamkniętą konstrukcję. W rzeczywistości, otwarte szafy o konstrukcji stojakowej są cenione za swoją funkcjonalność, a także za estetyczny wygląd, który dodaje przestrzeni lekkości. Błędem jest również myślenie, że szafy muszą być masywne i ciężkie, aby były funkcjonalne. Współczesne podejście do projektowania mebli stawia na lekkość formy i efektywność, co wprowadza do wnętrz nowoczesny styl. Zrozumienie tych różnic jest kluczowe dla właściwego rozpoznawania i oceny mebli w kontekście ich zastosowań i funkcji w przestrzeni użytkowej.

Pytanie 39

Rysunek przedstawia oznaczenie graficzne płyty

A. sklejki.

B. wiórowej.

C. pilśniowej MDF.

D. pilśniowej twardej.

Wybór sklejki, wiórowej lub pilśniowej MDF jako odpowiedzi wskazuje na pewne nieporozumienia dotyczące charakterystyki i oznaczeń różnych typów płyt kompozytowych. Sklejka, znana ze swojej konstrukcji warstwowej, nie wykazuje cech twardości, takich jak te, które są typowe dla płyt pilśniowych twardych. Z kolei płyta wiórowa, wykonana z wiórów drzewnych, ma inną strukturę i właściwości mechaniczne, które nie odpowiadają tym, które są charakterystyczne dla pilśniowej twardej. Płyty MDF, chociaż również wykonane z włókien drzewnych, są bardziej podatne na uszkodzenia mechaniczne i mają inny sposób przetwarzania, co skutkuje różnicami w twardości i zastosowaniach. Często mylenie tych materiałów wynika z braku znajomości ich specyfikacji i właściwości, co jest kluczowe w kontekście projektowania i zastosowań w różnych branżach. W praktyce, dobór właściwego materiału zależy od jego właściwości mechanicznych i zastosowania, co podkreśla znaczenie zrozumienia różnic między nimi. Ponadto, wiedza na temat standardów jakości i specyfikacji technicznych dla tych materiałów jest niezbędna, aby uniknąć błędnych decyzji w procesie projektowania.

Pytanie 40

Z przedstawionego fragmentu rysunku nie można odczytać

A. rodzaju materiału.

B. długości elementu.

C. grubości elementu.

D. szerokości elementu.

Prawidłowo wskazano, że z pokazanego fragmentu rysunku nie można odczytać rodzaju materiału. Na rysunku technicznym widzisz tylko wymiarowanie elementu: długość 289 mm, wysokość (w praktyce szerokość płyty w rzucie) 199 mm oraz oznaczenie „x3”, które informuje, że ten sam detal występuje trzy razy. To jest klasyczne, zgodne z normami PN-EN i zasadami rysunku technicznego – na samym widoku gabarytowym podaje się przede wszystkim wymiary i ilość sztuk. Informacja o materiale nie jest tu pokazana, bo zazwyczaj umieszcza się ją w tabelce rysunkowej, w opisie technicznym, ewentualnie w legendzie lub specyfikacji materiałowej. Moim zdaniem to jedno z częstszych nieporozumień na początku nauki: wielu uczniów próbuje „dopowiedzieć sobie” z jakiego materiału jest element, patrząc na kształt lub wymiary, a to jest błąd. Z samego prostokątnego konturu i wymiarów nie da się stwierdzić, czy to płyta wiórowa, MDF, sklejka, lite drewno czy nawet blacha. W praktyce zawodowej stolarza czy technologa meblarstwa zawsze szuka się rodzaju materiału w opisie: np. „płyta wiórowa laminowana 18 mm, biały mat” albo „sklejka liściasta 12 mm”. Na rysunku gabarytowym, takim jak na ilustracji, koncentrujemy się na prawidłowym odczytaniu długości, szerokości, ewentualnie grubości w innym rzucie. Dlatego dobra praktyka jest taka: z widoku odczytujesz wymiary, a z tabelki – materiał, wykończenie, klasę jakości, gatunek drewna. Ten podział informacji bardzo ułatwia produkcję, minimalizuje pomyłki na warsztacie i pozwala zachować porządek w dokumentacji.
