Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 23 maja 2026 18:17
Data zakończenia: 23 maja 2026 18:31

Egzamin zdany!

Wynik: 32/40 punktów (80,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Elastyczny przewód elektryczny, służący do łączenia elementów systemu elektrycznego w aplikacjach mechatronicznych, powinien być

A. odizolowany na dowolną długość

B. zakończony na końcach tulejkami

C. równo przycięty na końcach

D. zaizolowany na końcach

Zakończenie przewodu giętkiego tulejkami to naprawdę ważna sprawa, zwłaszcza z perspektywy bezpieczeństwa i skuteczności połączeń w systemach mechatronicznych. Tulejki, czyli końcówki przewodów, dają mocne i trwałe połączenia, co zmniejsza ryzyko różnych awarii, zarówno mechanicznych, jak i elektrycznych. Jak dobrze wiemy, dzięki tulejkom żyły przewodów są lepiej chronione przed uszkodzeniami mechanicznymi czy korozją, co na pewno wydłuża ich żywotność. Poza tym, użycie tulejek ułatwia podłączanie przewodów do różnych elementów systemu, jak złącza czy komponente elektroniczne. To jest w sumie istotne w układach mechatronicznych, bo często trzeba coś zmieniać. I jeszcze jedno: stosowanie tulejek jest zgodne z branżowymi normami i standardami, a to ma znaczenie nie tylko dla bezpieczeństwa operatorów, lecz także dla niezawodności całego systemu. Dlatego warto korzystać z tulejek w zakończeniach przewodów giętkich, bo to po prostu najlepsza praktyka w tej dziedzinie.

Pytanie 2

Cechą charakterystyczną przedstawionej na rysunku wyspy zaworowej jest

A. tłumienie hałasu.

B. wzmocnienie ciśnienia.

C. pojedynczy sygnał wyjściowy.

D. wspólne zasilanie bloków.

Cechą charakterystyczną wyspy zaworowej jest wspólne zasilanie bloków, co oznacza, że wszystkie zawory w danym module są zasilane z jednego źródła powietrza. Taki układ ma kluczowe znaczenie w systemach pneumatycznych, ponieważ umożliwia centralne zarządzanie i synchronizację pracy poszczególnych zaworów. Dzięki wspólnemu zasilaniu możliwe jest efektywne wykorzystanie zasobów powietrza oraz uproszczenie instalacji, co przekłada się na mniejsze ryzyko awarii i łatwiejszą konserwację. W praktyce, takie rozwiązanie jest często stosowane w automatyce przemysłowej, gdzie wymagana jest szybka i precyzyjna kontrola procesów produkcyjnych. Stosowanie wysp zaworowych zgodnie z najlepszymi praktykami branżowymi sprzyja zwiększeniu wydajności oraz niezawodności systemów, co jest kluczowe w kontekście ciągłości produkcji i minimalizacji przestojów. Warto również zauważyć, że wyspy zaworowe przyczyniają się do redukcji przewodów pneumatycznych, co z kolei ogranicza ryzyko wycieków i poprawia estetykę instalacji.

Pytanie 3

Jaka jest maksymalna wartość podciśnienia, które może być doprowadzone do zaworu o danych znamionowych zamieszczonych w tabeli?

MS-18-310/2-HN
Zawory elektromagnetyczne 3/2 G1/8
Średnica nominalna : 1,4 mm
Ciśnienie pracy : -0,95 bar...8 bar
Czas zadziałania : 12 ms
Temperatura pracy : -10°C...+70°C
Zabezpieczenie : IP 65 EN 60529
Napięcie sterujące : 12V DC - 230V AC

A. 2 bary.

B. 0,95 bara.

C. 1 bar.

D. 0,75 bara.

Wybór odpowiedzi, która nie wskazuje 0,95 bara jako maksymalnej wartości podciśnienia, może wynikać z kilku nieporozumień dotyczących interpretacji danych technicznych. Na przykład, wybór 0,75 bara jako maksymalnej wartości mógłby sugerować, że użytkownik nie zauważył pełnego zakresu ciśnień, który zawór może obsłużyć. W rzeczywistości maksymalne podciśnienie, które może być doprowadzone do zaworu, jest wyraźnie określone w dokumentacji technicznej, a jego przekroczenie może prowadzić do uszkodzenia urządzenia. Stosowanie ciśnień wyższych niż 0,95 bara, jak w przypadku odpowiedzi 2 bary lub 1 bar, wskazuje na nieporozumienie w zakresie parametrów pracy zaworu. Takie podejście może prowadzić do nieprawidłowego doboru urządzeń w systemach ciśnieniowych, co może skutkować nieefektywnym działaniem lub awarią. Na przykład, w systemach hydraulicznych istotne jest przestrzeganie określonych limitów ciśnienia, aby zapewnić bezpieczeństwo i wydajność. W praktyce, niedocenienie wartości podciśnienia może mieć poważne konsekwencje dla trwałości zaworów oraz całego układu, co podkreśla znaczenie dokładnej analizy danych technicznych i konsultacji z tabelami znamionowymi przed podjęciem decyzji o doborze komponentów.

Pytanie 4

W jakiej kolejności należy dokręcać śruby pokrywy, których układ przedstawiono na rysunku, aby uzyskać równomierne przyleganie pokrywy do korpusu?

A. 1-2-3-6-5-4

B. 2-5-3-4-6-1

C. 2-5-3-6-1-4

D. 1-4-3-6-2-5

Dokręcanie śrub pokrywy w kolejności 2-5-3-4-6-1 jest zgodne z najlepszymi praktykami inżynieryjnymi, ponieważ stosuje metodę dokręcania na krzyż. Taki sposób działania minimalizuje ryzyko wyginania się pokrywy oraz zapewnia równomierne rozkładanie sił na całej powierzchni styku. Kluczowym aspektem jest przechodzenie z jednej śruby do przeciwległej, co pozwala na stopniowe ugruntowanie docisku w sposób, który unika tworzenia naprężeń w materiale. Przykładem zastosowania tej metody jest montaż pokryw silników w motoryzacji, gdzie równomierne przyleganie elementów jest kluczowe dla prawidłowego funkcjonowania jednostki napędowej oraz zapobiegania wyciekom. Dobrze przeprowadzone dokręcanie wpływa na trwałość i żywotność komponentów, co jest szczególnie istotne w przypadku konstrukcji narażonych na wibracje i zmiany temperatury. Zastosowanie narzędzi z momentem obrotowym oraz przestrzeganie zaleceń producenta dotyczących kolejności i siły dokręcania są również ważnymi elementami tego procesu.

Pytanie 5

Rezystancja którego z podanych czujników zmniejsza się w miarę wzrostu temperatury?

A. Termistora PTC

B. Termistora NTC

C. Termopary J

D. Termopary K

Termopary J i K to typy czujników temperatury, które działają na zasadzie efektu Seebecka. Oznacza to, że w wyniku różnicy temperatur pomiędzy dwoma różnymi metalami generowany jest napięcie, które można przekształcić na wartość temperatury. W przypadku tych czujników ich rezystancja nie zmienia się w sposób znaczący w odpowiedzi na zmiany temperatury, co prowadzi do mylnych wniosków dotyczących ich działania. Ponadto termistory PTC (Positive Temperature Coefficient) zachowują się odwrotnie niż termistory NTC – ich rezystancja wzrasta wraz ze wzrostem temperatury. Zrozumienie różnicy między tymi technologiami jest kluczowe, ponieważ może to prowadzić do błędnych wyborów w projektowaniu systemów pomiarowych. Wybór niewłaściwego czujnika do aplikacji może skutkować nieprawidłowymi pomiarami, co z kolei może prowadzić do awarii systemów lub obniżenia ich efektywności. Istotne jest, aby przed podjęciem decyzji o wyborze określonego czujnika, przeanalizować wymagania aplikacji, a także zrozumieć zasady działania stosowanych technologii. Dobrze dobrany czujnik wpływa na jakość i niezawodność systemu, co jest zgodne z najlepszymi praktykami branżowymi w zakresie automatyzacji i monitorowania procesów.

Pytanie 6

Która ilustracja przedstawia tabliczkę zaciskową silnika z poprawnie połączonymi uzwojeniami w układzie gwiazdy?

A. Ilustracja 4.

B. Ilustracja 1.

C. Ilustracja 3.

D. Ilustracja 2.

Ilustracja 4 jest poprawną odpowiedzią, ponieważ dokładnie ilustruje tabliczkę zaciskową silnika z uzwojeniami połączonymi w układzie gwiazdy. W takim połączeniu wszystkie trzy uzwojenia są podłączone w jednym punkcie, co jest kluczowym elementem tego typu konfiguracji. W praktyce, układ gwiazdy jest szeroko stosowany w silnikach asynchronicznych, które są powszechnie używane w różnych zastosowaniach przemysłowych i domowych. Poprawne połączenie uzwojeń w układzie gwiazdy pozwala na obniżenie napięcia zasilającego w każdej fazie, co z kolei zwiększa bezpieczeństwo i wydajność silnika. W kontekście standardów branżowych, należy zwrócić uwagę na normy IEC 60034, które regulują kwestie związane z silnikami elektrycznymi. Zrozumienie, jak prawidłowo wykonywać połączenia w układzie gwiazdy, jest kluczowe dla zapewnienia optymalnej pracy silnika oraz unikania uszkodzeń spowodowanych niewłaściwym podłączeniem. Z tego powodu, znajomość i umiejętność rozpoznawania poprawnych układów połączeń jest niezbędna w pracy z systemami elektrycznymi.

Pytanie 7

Aby zaświeciła się lampka H1 należy wcisnąć

A. wyłącznie przycisk S1

B. wyłącznie przycisk S3

C. przyciski S1 i S3

D. przyciski S1 i S2

Aby lampka H1 zaświeciła się, konieczne jest wciśnięcie przycisków S1 i S2 jednocześnie. To podejście opiera się na zasadzie zamykania obwodu elektrycznego, co jest fundamentalne w zastosowaniach automatyki i elektryki. Przyciśnięcie przycisku S1 zamyka obwód do cewki przekaźnika K, co pozwala na jej zasilenie. Z kolei przycisk S2 zamyka obwód zasilania lampki H1. W momencie, gdy oba przyciski są wciśnięte, prąd może swobodnie przepływać przez cewkę, co skutkuje zadziałaniem przekaźnika i zaświeceniem lampki. W praktycznych zastosowaniach automatyki, takie rozwiązania są powszechnie stosowane w systemach sterowania, gdzie konieczne jest wykorzystanie kombinacji przycisków do osiągnięcia określonego efektu, co zwiększa bezpieczeństwo oraz kontrolę nad procesami. Warto również zaznaczyć, że w projektach elektrycznych istotne jest przestrzeganie zasad bezpieczeństwa, takich jak stosowanie odpowiednich zabezpieczeń oraz odpowiednich oznaczeń dla różnych elementów obwodów.

Pytanie 8

Z jaką maksymalną dokładnością można wykonać pomiar za pomocą suwmiarki przedstawionej na rysunku?

A. 0,01 mm

B. 0,20 mm

C. 0,10 mm

D. 0,02 mm

Pomiar wykonany za pomocą suwmiarki o najmniejszym podziale równym 0,02 mm jest jak najbardziej poprawny. Oznacza to, że ten instrument pomiarowy jest w stanie zrealizować dokładność na poziomie dwóch setnych milimetra, co jest niezbędne w wielu zastosowaniach inżynieryjnych i mechanicznych. Przykładowo, w przemyśle motoryzacyjnym, gdzie precyzyjne wymiary komponentów są kluczowe dla ich funkcjonowania, suwmiarki o tak wysokiej dokładności są niezwykle cenione. Dobrze skalibrowana suwmiarka powinna być stosowana do pomiarów takich jak grubość materiałów, średnice rur czy elementy do montażu, gdzie tolerancje wynoszą często kilka setnych milimetra. Standard ISO 13385 określa wymagania dotyczące pomiarów wykonanych przy użyciu takich narzędzi, co podkreśla znaczenie stosowania precyzyjnych przyrządów w kontrolach jakości oraz procesach produkcyjnych. Warto również pamiętać o regularnej kalibracji i konserwacji suwmiarki, aby zapewnić stałą dokładność pomiarów.

Pytanie 9

W układzie przedstawionym na schemacie zawór zasadniczy jest sterowany

A. siłą mięśni.

B. pneumatycznie przez wzrost ciśnienia.

C. elektrycznie.

D. pneumatycznie przez spadek ciśnienia.

Zawór zasadniczy w układzie pneumatycznym działa na zasadzie wzrostu ciśnienia. To ważny element, bo kiedy ciśnienie w linii sterującej rośnie, to przesuwa elementy zaworu pomocniczego i zmienia stan zaworu zasadniczego. Taki sposób sterowania jest często stosowany w automatyce i inżynierii pneumatycznej, bo pozwala na skuteczne zarządzanie przepływem. Na przykład w przemyśle, gdzie automatyzacja działa sprawnie dzięki pneumatycznemu sterowaniu zaworami. To umożliwia szybkie i bezproblemowe procesy technologiczne. Warto też wspomnieć, że wiele inżynieryjnych aplikacji korzysta z zaworów regulujących ciśnienie, co zwiększa ich wszechstronność i funkcjonalność.

Pytanie 10

Wskaż stany logiczne wejść I2 i I3 sterownika w układzie przedstawionym na rysunku przy wysuniętym tłoczysku siłownika i poprawnej pracy czujników.

A. I2 = 1 i I3 = 0

B. I2 = 0 i I3 = 0

C. I2 = 1 i I3 = 1

D. I2 = 0 i I3 = 1

W Twojej odpowiedzi wskazałeś, że I2 = 0 i I3 = 1, co jest poprawne. W kontekście działania czujników w układzie, kiedy tłoczek siłownika jest wysunięty, czujnik B2 jest aktywowany, co przekłada się na stan logiczny I3 równy 1. Z kolei czujnik B1 pozostaje nieaktywny, ponieważ jego aktywacja zachodzi tylko w przypadku, gdy tłoczek jest w pozycji cofniętej, co powoduje, że I2 = 0. Takie działanie układu jest zgodne z podstawowymi zasadami automatyki i sterowania, gdzie odpowiednie aktywowanie czujników ma kluczowe znaczenie dla poprawnej funkcji systemów. W praktyce, zrozumienie stanów logicznych w kontekście czujników jest istotne w projektowaniu i diagnostyce układów automatyki przemysłowej, ponieważ pozwala na efektywne monitorowanie i kontrolę procesów. Umiejętność interpretacji stanów logicznych jest również niezbędna w kontekście bezpieczeństwa operacyjnego i zapewnienia zgodności z procedurami eksploatacyjnymi.

Pytanie 11

Silnik krokowy (skokowy) nie reaguje na próby zmiany prędkości obrotów. Możliwą przyczyną nieprawidłowego działania silnika może być

A. brak modyfikacji częstotliwości impulsów z kontrolera

B. nadmierne obciążenie silnika

C. zbyt wysokie napięcie zasilające

D. wysyłanie impulsów sterujących w błędnej kolejności

Podawanie impulsów sterujących w niewłaściwej kolejności może wpływać na działanie silnika krokowego, jednak nie jest to przyczyna braku zmiany prędkości obrotowej w kontekście tego pytania. Silniki krokowe działają na zasadzie sekwencyjnego przełączania poszczególnych cewek, które odpowiadają za obrót wirnika. Jeśli impulsy są podawane w niewłaściwej kolejności, może to skutkować zablokowaniem silnika lub nieprawidłowym ruchem, jednak nie wstrzyma to samej zmiany prędkości. Zbyt duże obciążenie silnika również może prowadzić do problemów, takich jak nadmierne grzanie lub zmniejszenie momentu obrotowego, ale nie bezpośrednio do braku zmiany prędkości - silnik może wciąż reagować na zmiany prędkości, nawet jeśli z trudnością. Z kolei zbyt wysokie napięcie zasilania przynosi ryzyko uszkodzenia silnika i nie jest standardem pracy silników krokowych, które powinny być zasilane napięciem zgodnym z ich specyfikacją. Te koncepcje często prowadzą do nieporozumień. Kluczowe jest zrozumienie, że silnik krokowy wymaga odpowiedniej częstotliwości impulsów, aby móc swobodnie zmieniać swoją prędkość obrotową. Osoby zajmujące się projektowaniem systemów automatyki powinny zwracać szczególną uwagę na konfigurację systemów sterowania, aby uniknąć takich błędów w przyszłości.

Pytanie 12

Na podstawie widoku płytki drukowanej i schematu ideowego wskaż który element należy zamontować w miejscu oznaczonym C3.

A. D.

B. B.

C. C.

D. A.

Odpowiedź B jest poprawna, ponieważ na podstawie analizy schematu ideowego oraz widoku płytki drukowanej, element oznaczony jako C3 to kondensator o pojemności 100 µF. Kondensatory są kluczowymi elementami w obwodach elektronicznych, pełniącymi funkcję filtracji, przechowywania energii oraz stabilizacji napięcia. W kontekście tego pytania, zastosowanie kondensatora o pojemności 100 µF w miejscu C3 może być związane z zapewnieniem odpowiedniej stabilności napięcia zasilającego inne komponenty obwodu. Zgodnie z dobrymi praktykami projektowania elektroniki, wartość pojemności kondensatorów powinna być starannie dobrana, uwzględniając wymagania aplikacji, takie jak czas odpowiedzi oraz częstotliwość sygnałów. Jeśli w aplikacji kondensator ten ma za zadanie wygładzenie napięcia w zasilaczu, jego dobór musi być zgodny z wymaganiami prądowymi oraz charakterystyką obciążenia, co podkreśla znaczenie właściwego wyboru komponentów w projektowaniu obwodów elektronicznych.

Pytanie 13

Do montażu zaworu przedstawionego na rysunku należy zastosować klucz

A. oczkowy.

B. płaski.

C. imbusowy.

D. nasadowy.

Klucz płaski to narzędzie, które idealnie nadaje się do montażu zaworów z sześciokątnymi nakrętkami, co wynika z jego konstrukcji. Jego szczęki przylegają do krawędzi nakrętki, co zapewnia pewny chwyt i minimalizuje ryzyko jej uszkodzenia. Używając klucza płaskiego, możemy również precyzyjnie kontrolować moment obrotowy, co jest kluczowe podczas montażu zaworów, aby uniknąć ich zbyt mocnego dokręcenia, co mogłoby prowadzić do awarii uszczelek lub uszkodzenia gwintów. W praktyce, klucz płaski jest preferowany w wielu aplikacjach przemysłowych, gdzie precyzyjne połączenia są niezbędne. Warto również wspomnieć, że w odpowiednich standardach związanych z montażem zaworów, klucz płaski jest często rekomendowany jako najbardziej odpowiednie narzędzie do obsługi tego typu elementów złącznych. Przy odpowiednim doborze narzędzi zwiększamy efektywność pracy oraz bezpieczeństwo całego systemu. Zastosowanie kluczy innych typów, jak nasadowe czy oczkowe, może prowadzić do niepożądanych skutków, takich jak słabsze dokręcenie lub uszkodzenie nakrętki.

Pytanie 14

Jaką czynność zrealizuje polecenie COMPILE w kontekście programowania systemów mechatronicznych?

A. Przesłanie programu do kontrolera

B. Pobranie programu z kontrolera

C. Przetłumaczenie programu na kod binarny

D. Konwersja kodu binarnego na format dziesiętny

Polecenie COMPILE w środowisku do programowania urządzeń mechatronicznych polega na przetłumaczeniu programu na kod binarny, co jest kluczowym krokiem w procesie tworzenia aplikacji dla tych systemów. Tłumaczenie to jest niezbędne, ponieważ mikroprocesory i kontrolery w urządzeniach mechatronicznych operują na poziomie niskiego poziomu, gdzie jedynym zrozumiałym przez nie formacie jest kod binarny. Przykładem zastosowania tej procedury może być programowanie sterowników PLC, gdzie po napisaniu kodu w języku wysokiego poziomu, takim jak ladder diagram czy tekst strukturalny, następuje jego kompilacja do formatu binarnego, który jest następnie interpretowany przez sprzęt. Standardy takie jak IEC 61131-3 definiują różne języki programowania PLC, ale wszystkie wymagają etapu kompilacji. Poprawne przetłumaczenie programu gwarantuje, że algorytmy i logika działania będą realizowane zgodnie z założeniami projektowymi, co jest kluczowe dla funkcjonalności urządzeń mechatronicznych.

Pytanie 15

Co znaczy zaświecenie czerwonej diody oznaczonej skrótem BATF na panelu kontrolnym sterownika PLC?

A. Brak baterii podtrzymującej zasilanie

B. Tryb wstrzymania CPU

C. Tryb funkcjonowania CPU

D. Potrzeba zmian w parametrach programu

Zaświecenie się czerwonej diody oznaczonej skrótem BATF na panelu sygnalizacyjnym sterownika PLC informuje użytkownika o braku baterii podtrzymującej zasilanie. Baterie te są kluczowe dla prawidłowego działania urządzeń, które przechowują dane w pamięci nieulotnej, takich jak godzina systemowa czy ustawienia konfiguracyjne. Gdy bateria jest wyczerpana lub nieobecna, sterownik PLC może stracić wprowadzone dane po wyłączeniu zasilania, co może prowadzić do nieprawidłowego działania systemu oraz utraty istotnych informacji. W praktyce, w przypadku zaświecenia się diody BATF, zaleca się jak najszybszą wymianę baterii, aby uniknąć potencjalnych awarii. Ponadto, zgodnie z normami branżowymi, regularne przeglądy stanu baterii oraz systematyczne konserwacje są kluczowe dla zapewnienia ciągłości pracy urządzeń oraz ich niezawodności. Utrzymanie funkcji podtrzymywania zasilania nie tylko zabezpiecza dane, ale również zwiększa efektywność operacyjną całego systemu.

Pytanie 16

Ilustracja przedstawia proces

A. gwintowania.

B. frezowania.

C. wiercenia.

D. nitowania.

Odpowiedź "nitowania" to strzał w dziesiątkę! Ilustracja dobrze pokazuje, jak ten proces działa. Nitowanie jest naprawdę popularne w takich branżach jak lotnictwo, motoryzacja czy budownictwo, gdzie odporne połączenia są super ważne. Cała robota z nitowaniem zaczyna się od włożenia nitu w otwory elementów, które chcemy połączyć. Potem używamy odpowiedniego narzędzia, żeby uformować końcówkę nitu, co sprawia, że połączenie jest mocne. Na końcu zgniecione zostaje drugie końcówka nitu, co zapewnia trwałe złączenie. W praktyce często wybiera się nitowanie, bo spawanie czasem może osłabić materiał. Warto znać te techniki, żeby inżynierowie i technicy mogli zadbać o bezpieczeństwo i trwałość konstrukcji.

Pytanie 17

Filtr o charakterystyce pasmowo-zaporowej

A. przepuszcza sygnały w zakresie określonego pasma częstotliwości.

B. przepuszcza sygnały o niskich częstotliwościach.

C. tłumi sygnały o niskich częstotliwościach.

D. tłumi sygnały o częstotliwościach w obrębie określonego pasma częstotliwości.

Filtr pasmowo-zaporowy to urządzenie elektroniczne, które ma na celu tłumienie sygnałów o częstotliwościach znajdujących się w określonym pasmie, co czyni go niezwykle przydatnym w różnych zastosowaniach inżynieryjnych. Działa on na zasadzie eliminacji zakłóceń, które mogą wpływać na jakość sygnału w systemach komunikacyjnych, audio oraz telewizyjnych. Przykładami zastosowania filtrów pasmowo-zaporowych są systemy audio, gdzie eliminuje się szumy z zakresu częstotliwości, które nie są potrzebne dla jakości dźwięku, oraz w telekomunikacji, gdzie pozwala to na poprawę jakości odbioru sygnałów bez zakłóceń. W kontekście standardów branżowych, filtry pasmowo-zaporowe są zgodne z normami ITU (Międzynarodowa Unia Telekomunikacyjna) i IEEE, co zapewnia ich efektywność oraz kompatybilność w różnych systemach. Warto także pamiętać, że konstrukcja tych filtrów może być zrealizowana zarówno w technologii analogowej, jak i cyfrowej, co zwiększa ich wszechstronność w nowoczesnych aplikacjach.

Pytanie 18

Układ, którego schemat przedstawiono na rysunku, wymaga zasilania

A. olejem hydraulicznym i energią elektryczną.

B. wyłącznie sprężonym powietrzem.

C. sprężonym powietrzem i energią elektryczną.

D. sprężonym powietrzem i olejem hydraulicznym.

Odpowiedź, która wskazuje na zasilanie układu sprężonym powietrzem i energią elektryczną, jest prawidłowa z kilku powodów. Układy pneumatyczne, takie jak te przedstawione na schemacie, wykorzystują sprężone powietrze do działania siłowników. Siłowniki pneumatyczne, jak 1A1 i 2A1, przekształcają energię sprężonego powietrza w ruch mechaniczny, co jest kluczowe w wielu procesach automatyk, takich jak przenoszenie, podnoszenie czy formowanie. Dodatkowo, układy elektroniczne, reprezentowane przez czujniki położenia S1 i S2 oraz elektrozawory 1V2 i 2V2, wymagają energii elektrycznej do monitorowania oraz kontrolowania pozycji siłowników. Stosowanie obu rodzajów zasilania jest zgodne z najlepszymi praktykami w branży automatyki, gdzie integrowane systemy pneumatyczne i elektryczne zwiększają efektywność i precyzję operacyjną. W wielu zastosowaniach przemysłowych, takich jak linie produkcyjne, połączenie tych dwóch typów zasilania pozwala na tworzenie bardziej złożonych i elastycznych systemów, co jest niezbędne w dynamicznie zmieniającym się środowisku produkcyjnym.

Pytanie 19

Wskaż zawór, który należy zamontować w miejsce szarego prostokąta, aby w układzie przedstawionym na schemacie zapewnić uruchomienie siłownika wyłącznie po jednoczesnym naciśnięciu obu zaworów rozdzielających.

A. D.

B. B.

C. C.

D. A.

Zawór podwójnego sygnału, oznaczony jako odpowiedź C, jest kluczowym elementem w układzie pneumatycznym, który umożliwia uruchomienie siłownika wyłącznie po jednoczesnym naciśnięciu obu zaworów rozdzielających. Takie podejście zapewnia, że siłownik zostanie aktywowany tylko wtedy, gdy oba sygnały wejściowe są aktywne, co jest zgodne z logiką AND. W praktyce zastosowanie zaworu podwójnego sygnału jest niezwykle istotne w systemach wymagających wysokiego poziomu bezpieczeństwa, na przykład w automatyce przemysłowej. Dzięki temu rozwiązaniu można zminimalizować ryzyko przypadkowego uruchomienia maszyny, co jest szczególnie ważne w środowiskach, gdzie operują ludzie. Zastosowanie zaworów podwójnego sygnału jest także zgodne z normami bezpieczeństwa i dobrymi praktykami w projektowaniu instalacji pneumatycznych, co pozwala na spełnienie wymagań norm ISO oraz przepisów BHP. Warto również zauważyć, że takie rozwiązanie ułatwia kontrolę nad procesami zachodzącymi w układzie, co jest niezbędne w złożonych systemach automatyzacji.

Pytanie 20

Cechy medium energii pneumatycznej, jakim jest sprężone powietrze, eliminują ryzyko powstania zagrożenia takiego jak

A. iskra prowadząca do pożaru lub wybuchu

B. przenoszenie wibracji na pracownika

C. odłamki rozrywanych maszyn

D. nadmierny hałas generowany przez pracujące urządzenia

Sprężone powietrze jako nośnik energii ma szereg właściwości, które sprawiają, że nie powoduje zagrożeń związanych z iskrą mogącą wywołać pożar lub wybuch. Główna cecha sprężonego powietrza polega na tym, że jest to gaz, który nie stwarza ryzyka zapłonu w normalnych warunkach użytkowania. W porównaniu do innych mediów energetycznych, takich jak gazy palne, sprężone powietrze jest bezpieczniejsze, ponieważ nie ma ryzyka powstania iskry w wyniku jego transportu czy użycia. Przykładowo, w przemyśle, gdzie sprężone powietrze jest powszechnie wykorzystywane do zasilania narzędzi pneumatycznych, nie ma obaw o zapłon, co czyni je idealnym rozwiązaniem w strefach zagrożonych wybuchem. Dodatkowo, według norm ISO 8573, które definiują jakość sprężonego powietrza, należy dążyć do minimalizacji zanieczyszczeń, co również wpływa na bezpieczeństwo. W praktyce, sprężone powietrze jest używane w systemach automatyki, pneumatycznych napędach cylindrów oraz w systemach transportu materiałów, gdzie bezpieczeństwo pracy jest kluczowe.

Pytanie 21

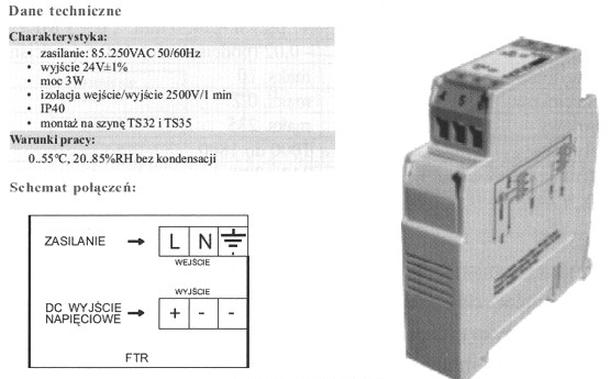

Podzespół elektryczny przedstawiony na rysunku wymaga zasilania napięciem

A. stałym o wartości 24 V (z dokładnością do 1 %).

B. przemiennym w granicach 85 - 250 V.

C. zmiennym o wartości co najmniej 24 V.

D. stałym w granicach 85 - 250 V.

Wybór napięcia stałego 85 - 250 V jest niepoprawny. Podzespół wymaga zasilania napięciem przemiennym, nie stałym. Napięcia stałe, jak 24 V, mają swoje zastosowanie w innych systemach, gdzie ważne są stabilne wartości, jak w elektronikę. Ale to, co podałeś, odnosi się do napięcia przemiennego, które jest standardem w sprzęcie elektrycznym. Stosowanie napięcia stałego, jak 24 V, może prowadzić do problemów i uszkodzeń urządzenia. Wydaje mi się, że mogłeś się pomylić, kojarząc to z innymi typami zasilania. Ważne jest, aby rozumieć różnicę między AC a DC i ich zastosowanie w różnych sytuacjach. W urządzeniach, które potrzebują zasilania przemiennego, jak silniki czy oświetlenie, podanie niewłaściwego napięcia może mieć poważne skutki. A standardy, jak IEC 60038, jasno określają wartości napięć sieciowych, więc musisz to mieć na uwadze.

Pytanie 22

Demontaż niepodłączonego elementu, przedstawionego na rysunku, zamontowanego na szynie DIN wymaga użycia

A. klucza nasadowego.

B. klucza z regulowaną szerokością rozstawu szczęk.

C. wkrętaka o specjalnych końcówkach.

D. wkrętaka płaskiego.

Wybór wkrętaka płaskiego jako narzędzia do demontażu elementu zamontowanego na szynie DIN jest prawidłowy, ponieważ ten typ narzędzia został zaprojektowany do odciągania dźwigni blokującej, która jest typową konstrukcją w urządzeniach montowanych na szynach DIN, jak np. wyłączniki nadprądowe. W praktyce, aby wymontować ten element, należy najpierw zlokalizować dźwignię blokującą, a następnie włożyć wkrętak płaski w szczelinę i delikatnie pociągnąć, co pozwala na zwolnienie mechanizmu blokującego. Tego rodzaju operacje są powszechne w instalacjach elektrycznych, gdzie konieczna jest wymiana lub konserwacja urządzeń. Prawidłowe użycie narzędzi, takich jak wkrętaki płaskie, jest zgodne z normami bezpieczeństwa oraz dobrymi praktykami, które zalecają użycie odpowiednich narzędzi do konkretnego zadania, co minimalizuje ryzyko uszkodzenia urządzeń oraz zapewnia bezpieczeństwo użytkownika.

Pytanie 23

Ile stopni swobody ma manipulator, którego schemat przedstawiono na rysunku?

A. 3 stopnie swobody.

B. 4 stopnie swobody.

C. 5 stopni swobody.

D. 6 stopni swobody.

Ten manipulator, co go widzisz na schemacie, ma 4 stopnie swobody. To znaczy, że może się poruszać w czterech różnych kierunkach. Ma trzy obrotowe przeguby, które pozwalają mu na rotację w trzech osiach, a do tego jeden przegub liniowy, który umożliwia przesuwanie wzdłuż jednej osi. Taki układ jest całkiem typowy w przemyśle, zwłaszcza w robotyce, gdzie trzeba precyzyjnie manewrować urządzeniami w różnych warunkach. Myślę, że 4 stopnie swobody to super rozwiązanie do zadań takich jak montaż czy pakowanie. Poza tym, w obróbce materiałów też się przydaje, gdy trzeba przesuwać narzędzia w kilku osiach naraz. W przemyśle warto projektować te maszyny z uwzględnieniem norm ISO, bo bezpieczeństwo operatorów i otoczenia to podstawa. Rozumienie, co to są te stopnie swobody, to kluczowa sprawa dla inżynierów zajmujących się automatyzacją.

Pytanie 24

Na rysunku zamieszczono element, który zabezpiecza przed

A. zwarciem i przeciążeniem.

B. gwałtownym wzrostem napięcia.

C. zwarciem doziemnym.

D. chwilowym zanikiem napięcia.

W przypadku wyboru odpowiedzi dotyczącej zwarcia i przeciążenia, należy zauważyć, że wyłączniki różnicowoprądowe nie są zaprojektowane do ochrony przed przeciążeniem. Ich funkcja koncentruje się na detekcji prądu różnicowego, co oznacza, że nie wykryją one sytuacji, w których prąd przekracza wartości nominalne, co jest typowe dla przeciążeń. Zamiast tego, do ochrony przed przeciążeniem stosuje się wyłączniki nadprądowe, które działają na innej zasadzie. Z kolei odpowiedź dotycząca chwilowego zaniku napięcia jest również błędna, ponieważ wyłączniki różnicowoprądowe nie reagują na zmiany w napięciu, lecz na różnice w prądzie. Gwałtowny wzrost napięcia, z kolei, może zagrażać urządzeniom elektrycznym, lecz wyłączniki różnicowoprądowe nie są w stanie zabezpieczyć przed takimi zdarzeniami; do tego celu stosuje się ograniczniki przepięć. Warto również podkreślić, że mylenie tych elementów ochronnych prowadzi do poważnych błędów w projektowaniu i eksploatacji instalacji elektrycznych, co może stwarzać zagrożenie zarówno dla ludzi, jak i dla mienia. Dlatego ważne jest, aby rozumieć różnice między tymi urządzeniami oraz ich specyficzne zastosowania w kontekście ochrony przed różnymi rodzajami zagrożeń elektrycznych.

Pytanie 25

Które narzędzia należy zastosować podczas wymiany rezystora R1 przedstawionego na rysunku?

A. Wkrętak i szczypce.

B. Pilnik i zaciskarkę.

C. Lutownicę i odsysacz.

D. Szczypce i pilnik.

Wybór lutownicy i odsysacza jest kluczowy przy wymianie rezystora na płytce drukowanej. Lutownica jest niezbędna do rozlutowania końcówek rezystora, co umożliwia jego usunięcie z obwodu. Dobrej jakości lutownica z regulowaną temperaturą pozwala na precyzyjne wykonanie tej operacji, co minimalizuje ryzyko uszkodzenia ścieżek na płytce. Odsysacz, z kolei, służy do efektywnego usunięcia cyny z lutowanych połączeń. To ważne, aby zapewnić czyste miejsce do montażu nowego rezystora, co przyczynia się do poprawności i niezawodności całego układu. Dodatkowo, stosowanie odsysacza cyny jest zgodne z najlepszymi praktykami w elektronice, które zalecają eliminację resztek lutowia przed montażem nowych elementów. Warto również pamiętać, że w sytuacjach, gdzie wymiana elementów elektronicznych jest częsta, takie narzędzia stają się integralną częścią wyposażenia każdego elektronika, a umiejętność ich użycia jest kluczowa dla zachowania wysokiej jakości napraw i modyfikacji.

Pytanie 26

Które narzędzie służy do zaciskania przedstawionych opasek na wiązkach przewodów?

A. Narzędzie 2.

B. Narzędzie 3.

C. Narzędzie 1.

D. Narzędzie 4.

Narzędzie 1 to profesjonalne urządzenie przeznaczone do precyzyjnego zaciskania opasek kablowych, znanych również jako trytytki. Jego konstrukcja umożliwia nie tylko solidne zaciśnięcie opaski na wiązce przewodów, ale również odcięcie nadmiaru materiału, co jest kluczowe dla estetyki oraz praktyczności instalacji elektrycznych i elektronicznych. Zaciskanie opasek kablowych jest istotnym elementem organizacji kabli, ponieważ zapobiega ich plątaniu, co z kolei ułatwia późniejsze prace serwisowe oraz diagnozowanie ewentualnych problemów. W zastosowaniach przemysłowych, zgodnie z normami IEC i ISO, należy stosować odpowiednie narzędzia do zaciskania, aby zapewnić trwałość i bezpieczeństwo instalacji. Prawidłowe użycie narzędzia 1 sprzyja utrzymaniu porządku w okablowaniu oraz minimalizuje ryzyko uszkodzeń mechanicznych kabli, co jest kluczowe w każdym środowisku pracy. Warto również pamiętać, że istnieją różne typy opasek kablowych, a ich wybór powinien być dostosowany do specyfiki zadania oraz wymaganej siły zaciśnięcia.

Pytanie 27

Którego z wymienionych narzędzi należy użyć do odkręcenia śruby przedstawionej na ilustracji?

A. Wkrętaka z końcówką krzyżową.

B. Wkrętaka z końcówką torx.

C. Klucza imbusowego.

D. Klucza płaskiego.

Wkrętak z końcówką torx jest narzędziem idealnie przystosowanym do pracy z śrubami torx, które mają sześcioramienną główkę. Jego konstrukcja pozwala na doskonałe dopasowanie do kształtu śruby, co z kolei minimalizuje ryzyko poślizgu i uszkodzenia zarówno narzędzia, jak i samej śruby. Wkrętak torx zapewnia również lepszy moment obrotowy w porównaniu do standardowych wkrętaków, co pozwala na skuteczniejsze odkręcanie lub przykręcanie śrub. W zastosowaniach przemysłowych i technicznych, śruby torx są często preferowane ze względu na ich wytrzymałość i zdolność do przenoszenia większych obciążeń. Dobór odpowiedniego narzędzia jest kluczowy dla efektywności prac montażowych czy serwisowych, a stosowanie wkrętaka torx w przypadku śrub tego typu jest zgodne z branżowymi standardami, co wpływa na jakość i bezpieczeństwo wykonywanych prac.

Pytanie 28

Podczas działania napędu zwrotnego z użyciem silnika prądu stałego zaobserwowano, że prędkość obrotowa silnika jest różna w obu kierunkach oraz że iskrzenie szczotek przy obrocie w jedną stronę jest znacznie większe niż przy obrocie w kierunku przeciwnym. Jakie kroki należy podjąć w celu naprawy silnika?

A. Znormalizować nacisk szczotek

B. Ustawić szczotki w strefie neutralnej

C. Zamienić łożyska

D. Obtoczyć oraz przeszlifować komutator

Wymiana łożysk nie rozwiąże problemu nierównej prędkości obrotowej oraz intensywnego iskrzenia szczotek. Łożyska odpowiadają za utrzymanie osi silnika w odpowiedniej pozycji i zmniejszenie tarcia, jednakże nie mają wpływu na działanie komutatora ani na kontakt szczotek z wirnikiem. Z kolei ujednolicanie nacisku szczotek, chociaż może wydawać się logicznym rozwiązaniem, nie adresuje bezpośrednio problemu iskrzenia, które jest wynikiem niewłaściwego ustawienia szczotek. Obtoczenie i przeszlifowanie komutatora mogą jedynie częściowo poprawić sytuację, ale nie zlikwidują źródła problemu, jakim jest niewłaściwe ustawienie szczotek. Ustawienie szczotek w strefie neutralnej jest nie tylko najlepszym sposobem na rozwiązanie zaobserwowanych problemów, ale także jest zgodne z praktykami stosowanymi w serwisie silników prądu stałego, co podkreśla znaczenie precyzyjnej diagnostyki oraz regulacji. Ostatecznie, te działania powinny być częścią regularnych przeglądów technicznych, aby zapewnić długotrwałą i efektywną pracę silnika.

Pytanie 29

Na rysunku przedstawiono symbol graficzny

A. transoptora.

B. optotriaka.

C. fototyrystora.

D. fotodiody.

Symbol przedstawiony na rysunku rzeczywiście reprezentuje transoptor, który jest kluczowym elementem w wielu zastosowaniach elektronicznych. Transoptor, inaczej zwany optoizolator, jest urządzeniem stosowanym do zapewnienia izolacji galwanicznej pomiędzy dwoma obwodami, co jest istotne w przypadku, gdy sygnały muszą być przesyłane w sposób bezpieczny, a jednocześnie efektywny. Przykładem zastosowania transoptorów są układy sterujące w automatyce przemysłowej, gdzie niebezpieczne napięcia muszą być przekazywane do układów kontrolnych o niższych napięciach. Dzięki zastosowaniu transoptorów, można zminimalizować ryzyko uszkodzenia wrażliwych komponentów elektronicznych. Dodatkowo, transoptory są wykorzystywane w systemach komunikacji optycznej oraz w układach zasilania, gdzie zapewniają separację między różnymi sekcjami obwodów, co jest zgodne z dobrymi praktykami inżynieryjnymi. Warto również zauważyć, że transoptory są szeroko stosowane w układach z mikroprocesorami, gdzie wymagane jest zapewnienie bezpieczeństwa i niezawodności przesyłu sygnałów.

Pytanie 30

Na rysunku przedstawiono fragment urządzenia z zamontowaną smarowniczką (kalamitką). Które z przedstawionych na rysunkach narzędzi należy zastosować do jego smarowania?

A. D.

B. A.

C. C.

D. B.

Odpowiedź A jest prawidłowa, ponieważ wskazuje na ręczną smarownicę, która jest idealnym narzędziem do smarowania smarowniczek (kalamitek). Smarownica ta pozwala na precyzyjne dozowanie smaru, co jest kluczowe dla prawidłowego funkcjonowania maszyn i urządzeń, gdzie smarowanie jest niezbędne do zmniejszenia tarcia i zużycia elementów mechanicznych. Ręczne smarownice są zgodne z najlepszymi praktykami w zakresie utrzymania ruchu, ponieważ umożliwiają użytkownikowi kontrolowanie ilości aplikowanego smaru, co zapobiega jego nadmiarowi i zanieczyszczeniu. W zastosowaniach przemysłowych, gdzie smarowniczki są umieszczane w trudno dostępnych miejscach, smarownice ręczne są często jedynym rozwiązaniem umożliwiającym efektywne smarowanie. Prawidłowe smarowanie przyczynia się do wydłużenia żywotności maszyn oraz zmniejszenia ryzyka awarii, co jest kluczowe dla zapewnienia ciągłości produkcji.

Pytanie 31

Sprężarka przepracowała w ciągu 3 miesięcy 500 godzin od początku jej zainstalowania w systemie. Na podstawie tabeli czynności konserwacyjnych wskaż rodzaj pracy konserwacyjnej, którą należy wykonać, aby utrzymać właściwą sprawność urządzenia.

Tabela czynności konserwacyjnych
Rodzaje prac konserwacyjnych	Harmonogram konserwacji
Rodzaje prac konserwacyjnych	Godziny pracy	Co najmniej
ZWYKŁE CZYNNOŚCI KONSERWACYJNE		Dwa razy w miesiącu
Odprowadzenie kondensatu	50	Raz w tygodniu
Czyszczenie wstępnego filtra powietrza	500	Raz w miesiącu
Sprawdzenie poziomu leju, uzupełnienie oleju	500
Czyszczenie filtra oleju	500
Sprawdzenie pasa transmisyjnego	1000	Raz w roku
Sprawdzenie zapchania i czyszczenie chłodnicy	2000	Raz w roku
Wymiana filtra powietrza	4000	Raz w roku
Wymiana filtra oleju	4000	Raz w roku
Wymiana filtra na wylocie oleju	4000	Raz w roku
Wymiana jednokierunkowego zaworu zlewowego	4000	Raz w roku

A. Wymiana filtra oleju.

B. Sprawdzenie pasa transmisyjnego.

C. Wymiana całego oleju.

D. Czyszczenie filtra oleju.

Czyszczenie filtra oleju to naprawdę ważna sprawa, jeśli chodzi o konserwację sprężarek. Powinno to być robione zgodnie z tym, co mówi producent i co jest uznawane za dobry standard w branży. Jak sprężarka ma za sobą 500 godzin pracy, to czyszczenie filtra ma na celu pozbycie się zanieczyszczeń i brudu, które mogą wpłynąć na jakość oleju. Utrzymanie filtra w czystości to dobra rzecz, bo to nie tylko poprawia wydajność silnika, ale też przedłuża jego trwałość, co jest zgodne z normami jakości. Gdybyśmy tego nie robili, sprężarka mogłaby się przegrzewać, a jej efektywność mogłaby spadać. Przykładem tego może być regularne serwisowanie sprzętu w fabrykach, gdzie niezawodność sprężarek jest kluczowa dla całej produkcji.

Pytanie 32

Otrzymanie na monitorze oscyloskopu charakterystyki tyrystora I = f(U), w układzie pomiarowym przedstawionym na rysunku, wymaga podłączenia napięcia

A. UR do kanału Y, UT do kanału X i wyboru trybu pracy X/Y oscyloskopu.

B. UR do kanału Y, UT do kanału X i wyboru trybu pracy DUAL oscyloskopu.

C. UR do kanału X, UT do kanału Y i wyboru trybu pracy DUAL oscyloskopu.

D. UR do kanału X, UT do kanału Y i wyboru trybu pracy X/Y oscyloskopu.

Wybór odpowiedzi polegającej na podłączeniu napięcia UR do kanału Y, a napięcia UT do kanału X w trybie pracy X/Y oscyloskopu jest kluczowy dla poprawnego przedstawienia charakterystyki tyrystora I = f(U). W tym trybie kanał Y odpowiada za wartość prądu, co jest istotne w analizie pracy tyrystora, ponieważ pozwala na zwizualizowanie jego odpowiedzi na różne napięcia. Zastosowanie trybu X/Y umożliwia jednoczesne monitorowanie dwóch zmiennych, co jest nieocenione w inżynierii elektronicznej. Użycie tego trybu pozwala na uzyskanie wykresu, który ilustruje relację między prądem a napięciem, co jest fundamentalne w badaniach nad elementami półprzewodnikowymi. Przy zastosowaniach praktycznych, takie jak testowanie i walidacja parametrów tyrystora, odpowiednia konfiguracja oscyloskopu zapewnia precyzyjne pomiary, co jest zgodne z najlepszymi praktykami w branży, zwłaszcza w kontekście projektowania układów elektronicznych oraz diagnostyki usterek. Zrozumienie tej procedury jest nie tylko fundamentalne dla praktyków, ale także dla studentów zajmujących się elektroniką.

Pytanie 33

Jaki przyrząd pomiarowy jest używany do wyznaczenia poziomu skrzynki montowanej jako osłona dla zamontowanego elektrozaworu?

A. Mikrometr

B. Kątomierz

C. Klepsydra

D. Poziomnica

Poziomnica jest narzędziem kontrolno-pomiarowym, które służy do określenia poziomu w różnych zastosowaniach budowlanych i montażowych. Jej działanie opiera się na małym pojemniku wypełnionym cieczą i zamontowanej w nim bąbelkowej poziomicy, która wskazuje, czy dany obiekt znajduje się w poziomie. Użycie poziomnicy jest kluczowe w przypadku montażu skrzynek na elektrozawory, ponieważ zapewnia, że elementy te będą stabilne i prawidłowo funkcjonujące, co ma bezpośredni wpływ na ich efektywność operacyjną. Przykładowo, w systemach hydraulicznych, niezrównoważone montaż skrzynki może prowadzić do awarii, a nawet uszkodzenia sprzętu. Dobre praktyki branżowe zazwyczaj zalecają korzystanie z poziomnicy przed finalnym zamocowaniem elementów, co pozwala na eliminację potencjalnych błędów i zapewnienie długotrwałej niezawodności systemu. Ponadto, poziomnice są często używane w budownictwie i instalacjach, gdzie precyzyjne ustawienie jest niezbędne, co czyni je narzędziem nieodzownym w każdej pracowni oraz na placu budowy.

Pytanie 34

Elementy zespołów przeznaczone do montażu powinny być ułożone na stanowisku pracy zgodnie z

A. rozmiarem

B. kolejnością montażu

C. poziomem skomplikowania

D. formą

Części podzespołów przeznaczone do montażu powinny być uporządkowane na stanowisku pracy według kolejności montowania, ponieważ takie podejście znacząco zwiększa efektywność oraz bezpieczeństwo pracy. Przede wszystkim, właściwe zorganizowanie stanowiska roboczego według sekwencji montażu pozwala na płynne przechodzenie z jednego etapu do drugiego, co minimalizuje ryzyko pomyłek i opóźnień. Przykładowo, w przemyśle elektronicznym przy montażu komponentów na płytach PCB, kolejność ich umieszczania ma kluczowe znaczenie dla funkcjonowania całego układu. Umożliwia to także lepszą kontrolę jakości, ponieważ każdy etap montażu można łatwo nadzorować. Dobre praktyki w zakresie organizacji stanowisk pracy, takie jak zasady 5S, promują utrzymanie porządku i efektywną organizację miejsca pracy, co wspiera optymalizację procesów produkcyjnych i zapewnia zachowanie wysokich standardów bezpieczeństwa.

Pytanie 35

Demontaż elementu instalacji elektrycznej przedstawionego na rysunku, zamontowanego na szynie DIN wymaga użycia

A. wkrętaków o specjalnych końcówkach.

B. kluczy z regulowaną szerokością rozstawu szczęk.

C. klucza nasadowego.

D. wkrętaka płaskiego.

Wybór wkrętaka płaskiego do demontażu elementu instalacji elektrycznej zamontowanego na szynie DIN opiera się na zasadach ergonomii i funkcjonalności narzędzi. Elementy te zazwyczaj są wyposażone w mechanizmy zatrzaskowe, które umożliwiają ich szybki i efektywny demontaż. Wkrętak płaski, dzięki swojej budowie, pozwala na precyzyjne naciśnięcie na dźwignię, co zwalnia zatrzask i umożliwia bezpieczne usunięcie elementu. W praktyce oznacza to, że korzystając z tego narzędzia, można zminimalizować ryzyko uszkodzenia zarówno elementu, jak i samej szyny DIN. Zgodnie z normami branżowymi, stosowanie odpowiednich narzędzi ma kluczowe znaczenie dla bezpieczeństwa pracy i trwałości instalacji elektrycznych. Warto również zauważyć, że stosowanie wkrętaka płaskiego jest zalecane w kontekście standardów instalacji elektrycznych, co wskazuje na jego powszechne zastosowanie w branży. Aby jeszcze bardziej zwiększyć efektywność pracy, warto mieć na uwadze czystość i porządek w miejscu pracy, co również wpływa na bezpieczeństwo. Właściwe narzędzia oraz ich umiejętne wykorzystanie są fundamentem każdego profesjonalnego serwisu elektrycznego.

Pytanie 36

Określ prawidłową kolejność dokręcania śrub lub nakrętek części podzespołu, przedstawionej na rysunku.

A. 5,1,3,4,6,2

B. 1,6,2,3,4,5

C. 6,2,4,3,5,1

D. 2,5,3,6,4,1

Prawidłowa kolejność dokręcania śrub lub nakrętek w podzespołach mechanicznych ma kluczowe znaczenie dla zapewnienia stabilności i trwałości połączenia. Wybór kolejności 2,5,3,6,4,1 jest zgodny z zasadą równomiernego rozkładu siły nacisku, co jest istotne w zapobieganiu skrzywieniu elementów. W praktyce stosowanie kolejności krzyżowej lub gwiazdowej, takich jak ta, minimalizuje ryzyko nierównomiernego docisku, co z kolei przyczynia się do dłuższej żywotności podzespołu. Przykładem może być montaż silnika, gdzie odpowiednie dokręcenie głowicy cylindrów w ustalonej kolejności jest kluczowe dla zachowania szczelności i efektywności pracy silnika. Zgodnie z normami branżowymi, takimi jak ISO 16047, prawidłowe dokręcanie śrub powinno być wykonywane z użyciem momentomierza, aby zapewnić, że zastosowane siły są zgodne z wartościami producenta. Zapewnienie, że siły są równomiernie rozłożone, nie tylko zwiększa integrację konstrukcji, ale także zmniejsza ryzyko awarii w trakcie użytkowania.

Pytanie 37

Siłownik hydrauliczny o powierzchni tłoka A = 20 cm2 musi wygenerować siłę F = 30 kN. Jakie powinno być ciśnienie oleju?

A. 15 bar

B. 15 000 bar

C. 150 bar

D. 1 500 bar

Wybór ciśnienia 15 000 bar jest niewłaściwy, ponieważ wartość ta przekracza wytrzymałość typowych materiałów stosowanych w hydraulice. Tak ekstremalne ciśnienie nie jest praktykowane w żadnym standardowym zastosowaniu hydraulicznym. To prowadzi do mylnego wrażenia, że wyższe ciśnienie zawsze oznacza większą moc, co jest błędne. Niepotrzebne zwiększenie ciśnienia może prowadzić do uszkodzeń elementów układu hydraulicznego, a w skrajnych przypadkach do katastrof. Odpowiedź 1 500 bar również jest niepoprawna, ponieważ przeliczenia wskazują, że jest to wartość znacznie wyższa niż wymagana w danym przypadku. Z kolei 15 bar jest zbyt niskim ciśnieniem, co skutkowałoby nieskutecznością siłownika w wytwarzaniu wymaganej siły. Istotnym błędem w myśleniu może być niepełne zrozumienie zasad działania hydrauliki, gdzie kluczowe są proporcje między siłą, ciśnieniem i powierzchnią czynnych tłoków. Właściwe obliczenia i dobór parametrów są kluczowe w projektowaniu i eksploatacji maszyn hydraulicznych, co podkreśla znaczenie edukacji technicznej oraz przestrzegania standardów branżowych. Zrozumienie tych zasad pozwala na uniknięcie kosztownych błędów oraz zwiększa bezpieczeństwo operacyjne w zastosowaniach hydraulicznych.

Pytanie 38

Jaki czujnik jest stosowany do pomiaru prędkości obrotowej wału silnika?

A. Mostek tensometryczny

B. Potencjometr obrotowy

C. Prądnica tachometryczna

D. Selsyn trygonometryczny

No więc, selesyn trygonometryczny, mostek tensometryczny i potencjometr obrotowy to elementy, które nie są do pomiaru prędkości obrotowej wału silnika. Selesyn trygonometryczny jest używany do przenoszenia informacji o położeniu, ale nie do pomiaru prędkości. Z kolei mostek tensometryczny służy do mierzenia odkształceń, co sprawia, że lepiej się nadaje do analizy sił czy obciążeń, a nie prędkości obrotowej. Potencjometr obrotowy znowu mierzy kąt obrotu, generując napięcie proporcjonalne do tego kąta, ale nie daje nam informacji o tym, jak szybko ten kąt się zmienia. Często w kontekście pomiaru prędkości pojawiają się błędne założenia co do tych urządzeń, co może prowadzić do kiepskiego projektowania systemów pomiarowych. Jak wybierasz czujniki do analizy prędkości obrotowej, ważne jest, żeby rozumieć, że prądnica tachometryczna daje najbardziej precyzyjne dane dzięki swojej konstrukcji i zasadzie działania, co czyni ją standardem w branży.

Pytanie 39

W zakładzie produkcyjnym ustalono, że ciśnienie względne powietrza w zbiorniku wynosi +3 bary. Co oznacza, że nadciśnienie p_NAD oraz ciśnienie absolutne (bezwzględne) p_ABS mają wartości:

A. pNAD = 3 bar, pABS = 4 bar

B. pNAD = 1 bar, pABS = 2 bar

C. pNAD = 2 bar, pABS = 1 bar

D. pNAD = 3 bar, pABS = 3 bar

Odpowiedź jest prawidłowa, ponieważ ciśnienie względne powietrza w zbiorniku wynoszące +3 bary oznacza, że wartość nadciśnienia (pNAD) wynosi 3 bary. Ciśnienie absolutne (pABS) oblicza się jako sumę ciśnienia atmosferycznego i ciśnienia względnego. W standardowych warunkach na poziomie morza ciśnienie atmosferyczne wynosi około 1 bara. Dlatego pABS = pNAD + pATM = 3 bary + 1 bar = 4 bary. Wiedza ta jest kluczowa w różnych zastosowaniach inżynieryjnych, takich jak projektowanie układów pneumatycznych i hydraulicznych, gdzie zachowanie ciśnienia jest kluczowe dla efektywności i bezpieczeństwa urządzeń. Przykładowo, w systemach pneumatycznych nadciśnienie jest wykorzystywane do napędu siłowników, a znajomość prawidłowych wartości ciśnień pozwala na optymalne ich zaprojektowanie zgodnie z normami ASME oraz ISO, co zapewnia ich prawidłowe funkcjonowanie i bezpieczeństwo użytkowania.

Pytanie 40

Który z wymienionych symptomów wskazuje na zanieczyszczenie hydraulicznego filtra?

A. Spadek temperatury oleju przed filtrem

B. Wzrost ciśnienia oleju za filtrem

C. Wzrost ciśnienia oleju przed filtrem

D. Spadek temperatury oleju za filtrem

Wzrost ciśnienia oleju przed filtrem hydraulicznych jest kluczowym wskaźnikiem, który może świadczyć o zanieczyszczeniu filtra. W przypadku, gdy filtr hydrauliczny jest zablokowany z powodu nagromadzenia zanieczyszczeń, olej nie może swobodnie przepływać przez filtr, co prowadzi do wzrostu ciśnienia na wejściu. Jest to zjawisko często obserwowane w systemach hydraulicznych, w których regularnie monitoruje się ciśnienie. Przykładem może być system hydrauliczny w maszynach budowlanych, gdzie zanieczyszczenia w filtrze mogą prowadzić do awarii układu. Dlatego ważne jest, aby regularnie sprawdzać ciśnienie oleju przed filtrem i podejmować odpowiednie kroki, gdy ciśnienie przekracza ustalone normy. Zgodnie z dobrymi praktykami branżowymi, zaleca się również regularną wymianę filtrów hydraulicznych oraz przeprowadzanie konserwacji, co pozwala na utrzymanie efektywności systemu i minimalizowanie ryzyka poważnych uszkodzeń.

Rozpocznij nowy egzamin

Powrót do strony głównej
