Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
Data rozpoczęcia: 17 grudnia 2025 00:11
Data zakończenia: 17 grudnia 2025 00:27

Egzamin niezdany

Wynik: 19/40 punktów (47,5%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Który z wymienionych czynników dotyczących przewodów nie wpływa na wartość spadku napięcia w systemie elektrycznym?

A. Długość przewodu

B. Typ materiału żyły

C. Przekrój żył

D. Typ materiału izolacyjnego

Rodzaj materiału izolacji nie ma wpływu na spadek napięcia w przewodach elektrycznych, ponieważ spadek napięcia jest ściśle związany z oporem żyły przewodowej, jej długością oraz przekrojem. Opór elektryczny przewodu jest obliczany na podstawie materiału, z którego wykonana jest żyła, oraz jej wymiarów. Izolacja przewodu ma na celu zapewnienie bezpieczeństwa, ochrony przed uszkodzeniami i minimalizacji strat energii, ale sama w sobie nie wpływa na opór elektryczny. Przykładowo, w instalacjach domowych wykorzystywane są przewody miedziane o odpowiednich przekrojach, co zapewnia minimalny spadek napięcia. Standardy takie jak PN-IEC 60228 oraz PN-EN 50525 precyzują wymagania dotyczące przewodów, skupiając się na ich właściwościach elektrycznych, a nie na materiale izolacyjnym. Ważne jest, aby inżynierowie i elektrycy zdawali sobie sprawę, że odpowiednio dobrane przewody mogą znacznie zwiększyć efektywność energetyczną instalacji elektrycznych.

Pytanie 2

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 3

Dla urządzenia zasilanego trójfazową instalacją elektryczną o napięciu nominalnym 400 V maksymalny pobór mocy wynosi 13 kW. Określ minimalną wartość prądu znamionowego zabezpieczenia przedlicznikowego, przyjmując rezystancyjny charakter odbiorników i pomijając problem selektywności zabezpieczeń?

A. 16 A

B. 20 A

C. 10 A

D. 25 A

Wybór niewłaściwej wartości prądu znamionowego zabezpieczenia przedlicznikowego może wynikać z błędnych założeń dotyczących obliczeń oraz zrozumienia charakterystyki instalacji trójfazowej. Przykładowo, wybór 25 A może wydawać się uzasadniony w kontekście zabezpieczenia przed przeciążeniem, jednak przekracza on obliczoną wartość prądu znamionowego, co może prowadzić do nieodpowiedniej ochrony. Przy wyborze zabezpieczeń istotne jest, aby były one dostosowane do rzeczywistych warunków pracy. Zbyt wysoka wartość prądu zabezpieczenia zwiększa ryzyko uszkodzenia odbiorników, ponieważ nie będą one odpowiednio chronione przed przeciążeniami, a ich praca może stać się niestabilna. Z kolei wybór 16 A oraz 10 A jest niebezpieczny, ponieważ nie zapewniają one wystarczającej mocy dla zasilania odbiorników o mocy 13 kW. Zabezpieczenia te mogą działać w trybie wyzwolenia zbyt często, co prowadzi do niepożądanych przerw w zasilaniu i mogą skutkować uszkodzeniami urządzeń. Przy doborze wartości prądu zabezpieczenia, warto również wziąć pod uwagę normy branżowe, takie jak PN-IEC 60364, które zalecają dobór zabezpieczeń z odpowiednim marginesem, aby zapewnić bezpieczeństwo i stabilność pracy instalacji. Dlatego kluczowe jest zrozumienie zasadności doboru odpowiednich zabezpieczeń i ich wpływu na pracę całej instalacji elektrycznej.

Pytanie 4

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 5

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 6

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

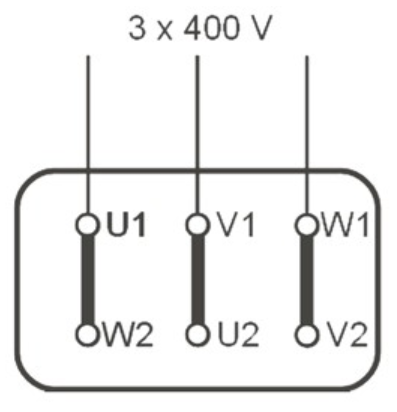

Który z silników może pracować przy obciążeniu długotrwałym w układzie połączeń pokazanym na rysunku?

A.	5,5 kW	400/690 V Δ/Y	IP55	S2	2920 obr/min
B.	1,5 kW	400/690 V Δ/Y	IP45	S1	1430 obr/min
C.	5,5 kW	230/400 V Δ/Y	IP55	S1	2920 obr/min
D.	1,5 kW	230/400 V Δ/Y	IP45	S2	1430 obr/min

A. A.

B. B.

C. C.

D. D.

Wybór silnika, który nie jest przystosowany do pracy w konfiguracji gwiazda przy napięciu 400 V, może prowadzić do wielu problemów związanych z jego funkcjonowaniem oraz bezpieczeństwem. Niektóre silniki, które są oznaczone innymi wartościami napięcia, mogą nie być w stanie efektywnie pracować przy obciążeniu długotrwałym, co skutkuje ich przegrzewaniem lub nawet uszkodzeniem. Na przykład, silnik, który nie jest przystosowany do napięcia 400/690 V, może być zaprojektowany do pracy w wyższych napięciach, co w sytuacjach, gdy jest podłączony do sieci 400 V, nie tylko zmienia parametry pracy silnika, ale również może prowadzić do jego niewłaściwego działania. Tego typu błędy mogą wynikać z nieznajomości zasad działania silników elektrycznych oraz ich właściwości, takich jak napięcie znamionowe, które jest kluczowe dla zapewnienia prawidłowej pracy w układzie trójfazowym. Często zapomina się, że dobór silnika powinien być zgodny z wymaganiami aplikacji, a także powinien uwzględniać standardy branżowe, takie jak normy IEC dotyczące silników elektrycznych. Dlatego ważne jest, aby dokładnie analizować schematy połączeń oraz właściwości techniczne urządzeń, aby uniknąć kosztownych błędów w doborze sprzętu.

Pytanie 8

W którym z poniższych miejsc podczas pracy z urządzeniami elektrycznymi nie wolno stosować izolacji stanowiska jako zabezpieczenia przed dotykiem pośrednim?

A. Pracownia szkolna

B. Laboratorium

C. Warsztat sprzętu RTV

D. Plac budowy

W laboratorium, warsztacie sprzętu RTV oraz pracowni szkolnej istnieją znacznie lepsze warunki do stosowania izolacji jako formy ochrony przed dotykiem pośrednim. W laboratorium, gdzie prace są przeprowadzane w kontrolowanym środowisku, możliwość zastosowania odpowiednich materiałów izolacyjnych jest większa. Laboratoria często są wyposażone w sprzęt pomiarowy i zabezpieczenia, które zmniejszają ryzyko wystąpienia niebezpiecznych sytuacji związanych z prądem elektrycznym. W warsztacie sprzętu RTV, gdzie korzysta się z mniejszych napięć, izolacja może być skuteczną metodą zabezpieczenia, szczególnie w przypadku pracy z urządzeniami o niewielkiej mocy. Natomiast w pracowni szkolnej, gdzie nauka o bezpieczeństwie elektrycznym jest kluczowa, izolacja staje się jednym z podstawowych sposobów ochrony, a nauczyciele mają obowiązek edukacji uczniów na temat właściwego stosowania takich rozwiązań. Typowym błędem jest założenie, że izolacja wystarczy wszędzie, podczas gdy każde środowisko pracy ma swoje specyficzne wymagania i ryzyka, co podkreśla znaczenie analizy ryzyka oraz wdrażania odpowiednich norm i praktyk w zależności od miejsca pracy. Zgodność z normami bezpieczeństwa, takimi jak PN-IEC 61140, jest kluczowa, a prawidłowa ocena ryzyka w różnych środowiskach może znacząco wpłynąć na skuteczność zastosowanych środków ochrony.

Pytanie 9

W układzie, którego schemat zamieszczono na rysunku, sprawdzono cztery różne urządzenia ochronne różnicowoprądowe. Wyniki wskazań amperomierza (I_A) w momencie zadziałania urządzenia zestawiono w tabeli. Które urządzenie ochronne jest sprawne?

Urządzenie ochronne różnicowoprądowe	Prąd znamionowy I_ΔN	Prąd I_A
A.	10 mA	0,02 A
B.	30 mA	0,04 A
C.	100 mA	0,15 A
D.	300 mA	0,24 A

A. C.

B. D.

C. A.

D. B.

Wybór innego urządzenia ochronnego niż D może być wynikiem nieporozumienia dotyczącego parametrów zadziałania oraz ich zastosowania w rzeczywistych warunkach. Warto zauważyć, że każde z urządzeń ochronnych różnicowoprądowych powinno być dobrane na podstawie precyzyjnych danych technicznych, takich jak wartość prądu zadziałania, która powinna mieścić się w określonym zakresie. Na przykład, jeśli ktoś wybrałby urządzenie A, które może mieć zbyt wysoki próg zadziałania, nie byłoby ono w stanie skutecznie zabezpieczyć obwodu przed porażeniem prądem w sytuacjach awaryjnych. Inne błędne wybory mogą wynikać z braku zrozumienia, jak prąd zadziałania odnosi się do wartości IΔn. W praktyce, urządzenia różnicowoprądowe są krytyczne dla ochrony przed porażeniem, a ich niewłaściwy dobór może prowadzić do poważnych konsekwencji, jak incydenty elektryczne. W edukacji technicznej istotne jest zwracanie uwagi na realizację standardów, takich jak PN-EN 61008-1, które regulują parametry bezpieczeństwa urządzeń elektrycznych. Zrozumienie tych zasad jest kluczowe dla każdego technika, aby uniknąć decyzji, które mogą zagrażać bezpieczeństwu użytkowników oraz całych instalacji elektrycznych.

Pytanie 10

Jakie środki ochrony przeciwporażeniowej stosuje się w przypadku uszkodzenia obwodu pojedynczego odbiornika?

A. umiejscowienie poza zasięgiem ręki

B. wyłącznie specjalne ogrodzenia

C. jedynie obudowy

D. separację elektryczną

Podczas rozważania środków ochrony przeciwporażeniowej, istotne jest zrozumienie, że samodzielne stosowanie obudów jako formy ochrony nie wystarcza, zwłaszcza w przypadku uszkodzenia obwodu. Obudowy mogą jedynie działać jako pierwsza linia obrony, ale ich skuteczność ogranicza się do sytuacji, w której są one odpowiednio zaprojektowane i wykonane z materiałów odpornych na wpływy zewnętrzne. W praktyce, nie zawsze można zagwarantować, że obudowa w pełni zablokuje dostęp do części energii elektrycznej, co czyni ją niewystarczającą jako jedyny środek ochrony. Próba zapewnienia bezpieczeństwa poprzez umieszczenie urządzenia poza zasięgiem ręki również nie może być traktowana jako skuteczna forma ochrony, ponieważ nie eliminuje ryzyka przypadkowego kontaktu z urządzeniem. Tego rodzaju podejście opiera się na błędnym założeniu, że oddalenie od źródła prądu automatycznie zwiększa bezpieczeństwo, co w rzeczywistości może tylko częściowo zredukować ryzyko. Z kolei stosowanie specjalnych ogrodzeń nie jest odpowiedzią na problem ochrony osób przed porażeniem elektrycznym. Ogrodzenia mogą być skuteczne w ochronie niewielkich obszarów, lecz nie eliminują zagrożeń związanych z niewłaściwym użytkowaniem sprzętu elektrycznego czy awarią instalacji. Takie podejście prowadzi do mylnych przekonań, które mogą skutkować poważnymi konsekwencjami zdrowotnymi, dlatego kluczowe jest stosowanie sprawdzonych rozwiązań, takich jak separacja elektryczna, które oferują rzeczywiste zabezpieczenie przed porażeniem. Wszelkie działania związane z ochroną elektryczną powinny być zgodne z normami i regulacjami, które jasno określają najlepsze praktyki w tej dziedzinie.

Pytanie 11

Na podstawie zamieszczonych w tabeli danych łożysk dobierz łożysko do silnika o średnicy wału d = 12 mm, średnicy wewnętrznej tarczy łożyskowej D = 28 mm i szerokości tarczy łożyskowej B = 8 mm.

Symbol	Wymiary podstawowe
Symbol	d [mm]	D [mm]	B [mm]	r [mm]
6700	10	15	3	0,1
6200	10	30	9	0,6
6001	12	28	8	0,3
6301	12	37	12	1

A. 6301

B. 6700

C. 6200

D. 6001

Odpowiedź 6001 jest poprawna, ponieważ jej wymiary są zgodne z wymaganiami określonymi w pytaniu. Średnica wewnętrzna łożyska 6001 wynosi 12 mm, co odpowiada średnicy wału, a średnica zewnętrzna wynosi 28 mm oraz szerokość 8 mm. W praktyce, wybór odpowiedniego łożyska jest kluczowy dla zapewnienia prawidłowego działania silnika oraz jego długowieczności. Użycie odpowiednich łożysk minimalizuje tarcie, co z kolei przekłada się na mniejsze straty energii i wysoką efektywność pracy. Dodatkowo, łożyska są projektowane z myślą o określonych zastosowaniach, dlatego znajomość ich parametrów jest niezbędna. W branży mechanicznej, standardy takie jak ISO 355, które dotyczą wymiarów i tolerancji łożysk tocznych, powinny być stosowane w celu zapewnienia jakości i niezawodności komponentów. W przypadku łożysk, warto również zwrócić uwagę na ich zastosowanie w różnych środowiskach pracy, co może wpływać na wybór materiałów i rodzaju uszczelnienia, co z kolei wpływa na ich trwałość oraz efektywność eksploatacyjną.

Pytanie 12

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 13

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 14

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

Jaką wartość skuteczną ma przemienne napięcie dotykowe, które może być stosowane przez dłuższy czas w normalnych warunkach środowiskowych, dla oporu ciała ludzkiego wynoszącego około 1 kΩ?

A. 12 V

B. 25 V

C. 60 V

D. 50 V

Wartości napięcia dotykowego, które są podane w odpowiedziach, mogą wprowadzać w błąd, jeśli nie zostaną właściwie zrozumiane w kontekście bezpieczeństwa elektrycznego. Odpowiedzi 12 V, 25 V oraz 60 V nie spełniają kryteriów bezpieczeństwa, które zostały określone przez normy dotyczące ochrony przed porażeniem prądem. Przykładowo, napięcie 12 V jest często uznawane za stosunkowo bezpieczne, lecz w praktyce może być nieadekwatne w kontekście długotrwałego kontaktu z ciałem ludzkim, zwłaszcza w obecności wilgoci, co zwiększa ryzyko przepływu prądu. Z kolei napięcie 25 V, chociaż niższe od 50 V, nie jest wystarczające do oceny realnych zagrożeń, które mogą wystąpić w standardowych ustaleniach. Natomiast napięcie 60 V przekracza bezpieczny poziom, wprowadzając znaczne ryzyko dla zdrowia użytkowników. Pamiętajmy, że ochrona przed porażeniem prądem opiera się na systematycznym podejściu do projektowania instalacji elektrycznych, które uwzględniają nie tylko wartości napięcia, ale także warunki ich użytkowania. Kluczowe jest zrozumienie, że przekraczanie ustalonych wartości granicznych napięcia może prowadzić do poważnych konsekwencji zdrowotnych, a także odpowiedzialności prawnej w przypadku awarii. Normy bezpieczeństwa elektrycznego, takie jak IEC 60479, podkreślają znaczenie przestrzegania tych zasad, aby zminimalizować ryzyko dla użytkowników.

Pytanie 16

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 17

Podczas wymiany uzwojeń w jednofazowym transformatorze o parametrach: S_N = 200 VA , U_1N = 230 V, U_2N = 14,6 V, uzwojenie pierwotne powinno być wykonane z drutu nawojowego

A. o tej samej średnicy i większej liczbie zwojów niż uzwojenie wtórne

B. o większej średnicy i mniejszej liczbie zwojów w porównaniu do uzwojenia wtórnego

C. o mniejszej średnicy i mniejszej liczbie zwojów niż uzwojenie wtórne

D. o większej średnicy i większej liczbie zwojów niż uzwojenie wtórne

Odpowiedź wskazująca, że uzwojenie pierwotne powinno być wykonane o niniejszej średnicy i większej liczbie zwojów niż uzwojenie wtórne jest poprawna, ponieważ wynika to z zasady działania transformatorów. W transformatorze jednofazowym, stosunek napięcia do liczby zwojów jest kluczowy dla jego właściwej funkcji. Uzwojenie pierwotne, które jest zasilane napięciem sieciowym (230 V), ma więcej zwojów niż uzwojenie wtórne, co pozwala na uzyskanie niższego napięcia wtórnego (14,6 V). Przykładowo, jeśli przyjmiemy, że uzwojenie wtórne ma 10 zwojów, to uzwojenie pierwotne powinno mieć co najmniej 157 zwojów, aby zachować odpowiedni stosunek napięcia. W praktyce, większa liczba zwojów w uzwojeniu pierwotnym przy jednoczesnym zachowaniu średnicy drutu pozwala na lepsze zarządzanie prądem i ciepłem, co jest kluczowe dla efektywności transformatora oraz jego bezawaryjnego działania. Dodatkowo, stosowanie odpowiednich norm, takich jak IEC 60076, zapewnia zgodność z międzynarodowymi standardami w zakresie projektowania i budowy transformatorów.

Pytanie 18

Jakim kolorem należy oznaczać nieizolowany przewód uziemiający punkt gwiazdowy transformatora SN/nn, który zasilają sieć TN-C, gdy jest wykonany w formie taśmy?

A. Żółto-zielony

B. Jasnoniebieski

C. Zielony

D. Czarny

Barwa żółto-zielona jest standardowym oznaczeniem przewodów uziemiających oraz przewodów ochronnych w systemach elektroenergetycznych. Zgodnie z normą PN-EN 60446, która reguluje oznaczenia kolorystyczne przewodów elektrycznych, żółto-zielony kolor jednoznacznie wskazuje na przewody uziemiające, co ma na celu zwiększenie bezpieczeństwa użytkowników oraz minimalizację ryzyka błędów związanych z nieprawidłowym podłączeniem przewodów. W przypadku punktu gwiazdowego transformatora SN/nn, zastosowanie przewodu uziemiającego w barwie żółto-zielonej jest kluczowe dla zapewnienia skutecznej ochrony przed porażeniem elektrycznym oraz dla prawidłowego funkcjonowania systemów zabezpieczeń. Praktyczne zastosowanie tej wiedzy obejmuje nie tylko instalacje elektryczne w budynkach, ale także w infrastrukturze przemysłowej, gdzie bezpieczeństwo urządzeń i ludzi jest priorytetem. Warto pamiętać, że stosowanie właściwych barw przewodów jest istotnym elementem bezpieczeństwa, a ich niewłaściwe oznaczenie może prowadzić do poważnych konsekwencji.

Pytanie 19

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 20

Urządzenia elektryczne o klasie ochrony 0 mogą być stosowane wyłącznie w sytuacji

A. korzystania z nich pod nadzorem technicznym ze strony dostawcy energii elektrycznej

B. zasilania ich z gniazd z ochronnym bolcem uziemiającym

C. wcześniejszego zweryfikowania efektywności ochrony w instalacji

D. wdrożenia ochrony przed porażeniem w formie separacji elektrycznej lub izolacji miejsca wykonywania pracy

Urządzenia elektryczne klasy ochronności 0 są projektowane w sposób, który nie zapewnia żadnej formy ochrony przed porażeniem elektrycznym. W związku z tym ich stosowanie wymaga zastosowania dodatkowych środków ochrony, takich jak separacja elektryczna lub izolacja stanowiska pracy. Zgodnie z normą PN-IEC 61140, urządzenia tej klasy powinny być wykorzystywane w środowiskach, gdzie ryzyko porażenia jest minimalizowane poprzez odpowiednie techniki zabezpieczające. Przykładem może być stosowanie tych urządzeń w pomieszczeniach suchych, gdzie nie ma ryzyka kontaktu z wodą, oraz w sytuacjach, gdzie pracownicy są odpowiednio przeszkoleni w zakresie bezpieczeństwa. W praktyce, można zastosować również urządzenia ochronne, które odcinają zasilanie w przypadku wykrycia upływu prądu, co dodatkowo zwiększa bezpieczeństwo. Dlatego kluczowe jest, aby przed użyciem takich urządzeń, upewnić się, że są spełnione wszystkie warunki ochrony przeciwporażeniowej oraz że urządzenia są wykorzystywane zgodnie z ich przeznaczeniem.

Pytanie 21

Jakiego z wymienionych przyrządów należy użyć wraz z watomierzem, aby obliczyć współczynnik mocy urządzenia elektrycznego zasilanego prądem sinusoidalnym?

A. Częstościomierza

B. Amperomierza

C. Waromierza

D. Woltomierza

Amperomierz, woltomierz i częstościomierz to urządzenia pomiarowe, które, choć mają swoje zastosowania, nie są wystarczające do precyzyjnego określenia współczynnika mocy w obwodach prądu sinusoidalnego. Amperomierz mierzy natężenie prądu w obwodzie, co jest ważne, ale samodzielny pomiar nie dostarcza informacji o fazie prądu w stosunku do napięcia. W przypadku pomiaru mocy, kluczowe znaczenie ma określenie nie tylko wartości prądu, ale również jego relacji do napięcia, co nie jest możliwe bez urządzenia mierzącego różnicę fazową, jakim jest waromierz. Woltomierz, z kolei, mierzy napięcie w obwodzie, co także jest istotne, ale jego zastosowanie w obliczeniach mocy wymaga dodatkowego kontekstu fazowego. Częstościomierz mierzy częstotliwość sygnału, co nie ma bezpośredniego wpływu na obliczanie mocy czynnej czy współczynnika mocy. Typowym błędem w myśleniu o pomiarach mocy jest przekonanie, że wystarczy znać wartości prądu i napięcia, aby obliczyć moc, ignorując istotne aspekty związane z fazą sygnałów. Dlatego, aby uzyskać dokładne dane dotyczące współczynnika mocy, konieczne jest użycie waromierza w parze z watomierzem, co pozwala na pełne zrozumienie efektywności energetycznej danego urządzenia elektrycznego.

Pytanie 22

Podczas pracy z urządzeniami elektrycznymi na wysokościach, jakiego środka ochrony indywidualnej należy użyć?

A. Buty robocze

B. Kask ochronny

C. Rękawice ochronne

D. Uprząż ochronna

Uprząż ochronna jest kluczowym elementem zabezpieczenia podczas pracy na wysokościach, szczególnie w przypadku pracy z urządzeniami elektrycznymi. Główne zadanie uprzęży to zapewnienie bezpieczeństwa użytkownikowi przez zapobieganie upadkom z wysokości. Praca na wysokościach wiąże się z ryzykiem, które może prowadzić do poważnych obrażeń lub nawet śmierci. Dlatego przestrzeganie norm BHP i stosowanie odpowiednich środków ochrony indywidualnej jest absolutnie niezbędne. Standardy w branży elektrycznej, takie jak normy EN 361, dokładnie określają wymagania dotyczące uprzęży, w tym ich wytrzymałość oraz sposób użycia. Ważne jest, aby uprzęże były prawidłowo dopasowane i regularnie kontrolowane pod kątem uszkodzeń. Dodatkowo, w kontekście pracy z elektryką, warto zwrócić uwagę na to, aby uprząż nie zawierała metalowych elementów, które mogłyby przewodzić prąd. Moim zdaniem, stosowanie uprzęży ochronnych to nie tylko wymóg prawny, ale przede wszystkim kwestia odpowiedzialności za własne życie i zdrowie.

Pytanie 23

Jaką czynność należy wykonać podczas inspekcji instalacji elektrycznej w budynku mieszkalnym przed jego oddaniem do użytku?

A. Weryfikacja czasu samoczynnego odłączenia zasilania

B. Przeprowadzenie próby ciągłości przewodów ochronnych oraz połączeń wyrównawczych

C. Ocena prawidłowego doboru przekroju kabli

D. Zmierzanie rezystancji izolacji instalacji elektrycznej

Tematyka dotycząca oceny instalacji elektrycznej jest złożona i wymaga zrozumienia wielu aspektów technicznych. Czas samoczynnego wyłączenia zasilania, mimo że istotny dla bezpieczeństwa, nie jest bezpośrednio związany z podstawowymi wymaganiami dotyczącymi doboru przekrojów przewodów. To pojęcie odnosi się głównie do działania zabezpieczeń w przypadku wystąpienia przeciążenia lub zwarcia. Również próba ciągłości przewodów ochronnych i połączeń wyrównawczych, choć ważna, nie dotyczy bezpośrednio doboru przekrojów, a raczej zapewnia integralność systemu ochrony przed porażeniem elektrycznym. Z kolei pomiar rezystancji izolacji instalacji elektrycznej jest techniką, która ma na celu sprawdzenie stanu izolacji, co jest kluczowe dla bezpieczeństwa, ale nie ma wpływu na dobór przekroju przewodów. Często błędne myślenie wynika z niepełnego zrozumienia roli poszczególnych elementów instalacji elektrycznej. Należy pamiętać, że podstawą zapewnienia bezpieczeństwa instalacji jest odpowiedni dobór przekrojów przewodów, dostosowany do zamierzonych obciążeń oraz warunków ich eksploatacji, co jest fundamentem dobrych praktyk w branży elektrycznej.

Pytanie 24

W jaki sposób zareaguje trójfazowy silnik indukcyjny obciążony momentem znamionowym po podłączeniu zasilania, jeśli jeden z fazowych przewodów zasilających został odłączony od zacisku silnika?

A. Rozbiegnie się

B. Nie uruchomi się

C. Zacznie obracać się z prędkością trzykrotnie niższą od znamionowej

D. Zacznie wirować w kierunku przeciwnym do spodziewanego

Trójfazowy silnik indukcyjny wymaga zasilania we wszystkich trzech fazach, aby mógł prawidłowo funkcjonować. Gdy jeden z przewodów fazowych jest odłączony, silnik nie otrzymuje wystarczającej ilości energii do wytworzenia obrotowego pola magnetycznego, co jest kluczowe dla jego działania. W rezultacie silnik nie uruchomi się, co jest zgodne z zasadami działania maszyn elektrycznych. Przykładem zastosowania tej wiedzy może być sytuacja w zakładzie produkcyjnym, gdzie przed uruchomieniem maszyn należy upewnić się, że wszystkie połączenia elektryczne są prawidłowe i że silniki są zasilane w sposób zapewniający ich pełną funkcjonalność. Ignorowanie tego aspektu może prowadzić do uszkodzenia sprzętu oraz przestojów w produkcji, co podkreśla znaczenie przestrzegania standardów bezpieczeństwa i efektywności operacyjnej. W praktyce, przy projektowaniu układów zasilania, często stosuje się zabezpieczenia przeciążeniowe i monitoring parametrów sieci, aby uniknąć takich sytuacji.

Pytanie 25

Jakie maksymalne napięcie elektryczne należy wykorzystać do zasilania lampy oświetleniowej zlokalizowanej w łazience w strefie 0?

A. 110 V DC

B. 12 V AC

C. 50 V AC

D. 230 V AC

Zasilanie lampy oświetleniowej w łazience, szczególnie w strefie 0, musi być zgodne z zasadami bezpieczeństwa, które mają na celu minimalizację ryzyka porażenia prądem elektrycznym. Maksymalna wartość napięcia, która jest bezpieczna do zastosowania w tym obszarze, wynosi 12 V AC. Tego rodzaju zasilanie jest skuteczne w eliminacji ryzyka niebezpiecznych sytuacji, jakie mogą wystąpić w wilgotnym środowisku. Przykładem zastosowania 12 V AC może być instalacja oświetlenia LED w kabinie prysznicowej lub nad wanną, gdzie bezpośredni kontakt z wodą stwarza dodatkowe zagrożenie. Zgodnie z normami IEC 60364, stosowanie niskiego napięcia, takiego jak 12 V, w obszarach o podwyższonym ryzyku, jest kluczowe dla zapewnienia bezpieczeństwa użytkowników. Oprócz tego, systemy oświetleniowe zasilane niskim napięciem są często bardziej energooszczędne i umożliwiają zastosowanie rozwiązań z zakresu inteligentnego budownictwa, takich jak zdalne sterowanie oświetleniem.

Pytanie 26

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 27

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

Podaj, jaką wartość nie może przewyższać spodziewane napięcie dotykowe na dostępnej części przewodzącej urządzenia działającego w normalnych warunkach środowiskowych, podczas samoczynnego wyłączenia wynoszącego 5 s, przy prawidłowo dobranych przewodach oraz zabezpieczeniach w elektrycznej instalacji do 1 kV.

A. 50 V

B. 220 V

C. 70 V

D. 110 V

Odpowiedź 50 V jest prawidłowa, ponieważ jest to wartość maksymalna dopuszczalnego napięcia dotykowego na częściach dostępnych przewodzących zgodnie z normą PN-IEC 61140. W przypadku instalacji elektrycznych o napięciu do 1 kV, w warunkach normalnych, napięcie dotykowe nie może przekraczać tej wartości, aby zapewnić bezpieczeństwo użytkowników. W instytucjach i obiektach, w których używa się urządzeń elektrycznych, kluczowe jest stosowanie odpowiednich zabezpieczeń, takich jak wyłączniki różnicowoprądowe, które w przypadku wykrycia upływu prądu mogą zadziałać w czasie poniżej 30 ms. Przykładem zastosowania tej zasady mogą być instalacje w budynkach mieszkalnych, gdzie konieczne jest zapewnienie bezpieczeństwa osób korzystających z urządzeń elektrycznych. Obowiązujące normy, takie jak PN-EN 60038, wskazują na znaczenie odpowiedniego doboru zabezpieczeń, aby w sytuacji zwarcia lub uszkodzenia izolacji nie doszło do niebezpiecznego wzrostu napięcia dotykowego. W ten sposób, przy właściwej ochronie, można skutecznie zminimalizować ryzyko porażenia prądem elektrycznym.

Pytanie 29

Oceń oraz uzasadnij stan techniczny transformatora jednofazowego U_N = 230/115 V, który pracuje z prądem znamionowym, gdy podłączenie dodatkowego odbiornika doprowadziło do podwyższenia napięcia po stronie wtórnej o 5%, przy jednoczesnym obniżeniu prądu pobieranego z sieci o 3%?

A. Transformator działa prawidłowo, a przyczyną zmian prądu i napięcia odbiornika jest obniżenie napięcia zasilającego

B. Transformator jest uszkodzony, a przyczyną uszkodzenia jest przerwa po stronie wtórnej

C. Transformator jest uszkodzony, a przyczyną uszkodzenia jest zwarcie międzyzwojowe po stronie wtórnej

D. Transformator działa poprawnie, a powodem zmian prądu i napięcia jest pojemnościowy charakter dołączonego odbiornika

Transformator jednofazowy, który podałeś, wykazuje charakterystykę sprawności operacyjnej wskazującą na pojemnościowy charakter dołączonego odbiornika. Wzrost napięcia po stronie wtórnej o 5% oraz zmniejszenie prądu pobieranego z sieci o 3% mogą być efektem obecności elementów pojemnościowych w obciążeniu, takich jak kondensatory, które mogą powodować zwiększenie napięcia w warunkach małego obciążenia. W praktyce, takie zjawisko może występować, gdy do obwodu dołączane są urządzenia o dużej pojemności, co prowadzi do przesunięcia fazowego pomiędzy napięciem a prądem. Warto również zaznaczyć, że zgodnie z normami IEC oraz dokumentami technicznymi dotyczącymi transformatorów, takie zmiany w napięciach i prądach powinny być regularnie monitorowane, aby zapewnić prawidłowe działanie systemu zasilania. Zrozumienie tych zjawisk jest kluczowe dla inżynierów odpowiedzialnych za analizę i diagnostykę systemów elektroenergetycznych, co pozwala na wcześniejsze wykrywanie ewentualnych problemów oraz ich skuteczne eliminowanie.

Pytanie 30

Zgodnie z aktualnymi regulacjami, czas pomiędzy następnymi kontrolami skuteczności ochrony przed porażeniem prądem dla instalacji elektrycznych w pomieszczeniach z wyziewami żrącymi, w strefach zagrożonych wybuchem oraz na terenie otwartym nie może przekraczać

A. pół roku

B. pięć lat

C. dwa lata

D. jeden rok

Odpowiedź "jeden rok" jest poprawna, ponieważ zgodnie z obowiązującymi przepisami, w tym normami IEC 60364 oraz krajowymi regulacjami, instalacje elektryczne w pomieszczeniach narażonych na działanie substancji żrących, zagrożone wybuchem czy na otwartej przestrzeni powinny być regularnie kontrolowane. Przepisy te mają na celu zapewnienie bezpieczeństwa użytkowników oraz ochrony przed ewentualnymi awariami, które mogą prowadzić do poważnych konsekwencji, w tym pożarów lub wybuchów. Regularne kontrole co roku pozwalają na wczesne identyfikowanie potencjalnych problemów, takich jak korozja elementów instalacji, luźne połączenia czy inne usterki, które w takich warunkach mogą pojawić się szybciej niż w standardowych warunkach. Przykładem zastosowania tej regulacji może być przemysł chemiczny, gdzie substancje agresywne mogą wpływać na stan techniczny instalacji elektrycznych i w konsekwencji na bezpieczeństwo pracy. Dlatego przestrzeganie rocznego terminu kontroli jest kluczowe dla minimalizacji ryzyka i zapewnienia odpowiednich standardów pracy.

Pytanie 31

Podczas intensywnych opadów śniegu w jednym z rejonów napowietrznej linii niskiego napięcia zaobserwowano zanik napięcia w jednej fazie. Monterzy wymienili uszkodzony bezpiecznik w stacji transformatorowej na słupie, ale po ponownym uruchomieniu zasilania bezpiecznik natychmiast znowu uległ awarii. Jakie mogą być najprawdopodobniejsze przyczyny tej usterki?

A. Przeciążenie obwodu linii spowodowane dogrzewaniem elektrycznym mieszkań

B. Zwarcie doziemne jednej fazy

C. Zawilgocenie izolacji przewodów AFL do odbiorców

D. Zbyt duża asymetria obciążenia odbiornikami u jednego z odbiorców

Odpowiedzi związane z zawilgoceniem izolacji przewodów, przeciążeniem obwodu oraz asymetrią obciążenia, choć mogą być logicznie uzasadnione, nie wyjaśniają w pełni sytuacji opisanej w pytaniu. Zawilgocenie izolacji przewodów AFL, choć może prowadzić do kłopotów z przewodnictwem elektrycznym, nie jest w stanie wywołać natychmiastowego uszkodzenia bezpiecznika po jego wymianie bez dodatkowego czynnika, takiego jak zwarcie doziemne. Przeciążenie obwodu w wyniku dogrzewania mieszkań również nie jest adekwatnym wytłumaczeniem, zwłaszcza że mówimy o szybkim uszkodzeniu bezpiecznika bez wskazania na długotrwałe przeciążenie. W przypadku przeciążenia, bezpiecznik zazwyczaj działa z opóźnieniem, co nie jest zgodne z opisanym zachowaniem. Asymetria obciążenia, chociaż może wprowadzać nierównomierności w działaniu systemu, nie prowadzi do bezpośredniego uszkodzenia bezpiecznika w opisany sposób. Typowe błędy myślowe to nadmierne skupienie na pojedynczym elemencie systemu, podczas gdy w rzeczywistości problem jest bardziej złożony i wymaga kompleksowego podejścia do analizy awarii w systemach elektroenergetycznych. W praktyce, zrozumienie mechanizmów działania zabezpieczeń oraz prawidłowe diagnozowanie problemów może pomóc w uniknięciu takich sytuacji w przyszłości.

Pytanie 32

Jak często, według podanych w tabeli i zalecanych przez Prawo Budowlane czasookresów, należy wykonywać pomiary okresowe skuteczności ochrony przeciwporażeniowej i rezystancji izolacji instalacji elektrycznych w szkołach?

Zalecana częstotliwość wykonywania okresowych badań sprawności technicznej instalacji elektrycznych w zależności od warunków środowiskowych
Lp.	Rodzaj pomieszczenia	Pomiar skuteczności ochrony przeciwporażeniowej (nie rzadziej niż):	Pomiar rezystancji izolacji (nie rzadziej niż):
1	O wyziewach żrących	1 rok	1 rok
2	Zagrożonych wybuchem	1 rok	1 rok
3	Otwarta przestrzeń	1 rok	5 lat
4	Wilgotne i bardzo wilgotne (o wilgotności względnej 75-100%)	1 rok	5 lat
5	Gorące (temperatura powyżej 35 °C)	1 rok	5 lat
6	Zagrożone pożarem	5 lat	1 rok
7	Stwarzające zagrożenie dla ludzi (ZL I, ZL II, ZL III)	5 lat	1 rok
8	Zapylone	5 lat	5 lat

	Pomiar skuteczności ochrony przeciwporażeniowej (nie rzadziej niż):	Pomiar rezystancji izolacji (nie rzadziej niż):
A	1 rok	1 rok
B	1 rok	5 lat
C	5 lat	1 rok
D	5 lat	5 lat

A. B.

B. A.

C. D.

D. C.

Wybór nieprawidłowej odpowiedzi często wynika z niepełnego zrozumienia wymagań prawnych dotyczących pomiarów w instalacjach elektrycznych. Niektórzy mogą mylnie uważać, że pomiary skuteczności ochrony przeciwporażeniowej powinny być przeprowadzane częściej niż co 5 lat, co nie znajduje potwierdzenia w przepisach Prawa budowlanego. Częstsze wykonywanie tych pomiarów nie tylko generuje niepotrzebne koszty, ale także może prowadzić do zjawiska przestymulowania, gdzie wykonawcy, skupiając się na nadmiarowych interwencjach, zaniedbują istotne aspekty konserwacji i nadzoru. Ponadto, nieprawidłowe przekonanie o rocznych pomiarach rezystancji izolacji często powoduje pominięcie bardziej kompleksowych analiz stanu technicznego instalacji. Kluczowym jest zrozumienie, że pomiary te mają na celu potwierdzenie, iż instalacja spełnia wymogi bezpieczeństwa przez dłuższy czas, a nie tylko w krótkich interwałach. Najlepsze praktyki w obszarze ochrony przeciwporażeniowej zalecają stosowanie okresowych przeglądów zgodnych z ustalonym harmonogramem, co pozwala na efektywne zarządzanie bezpieczeństwem elektrycznym. W związku z tym, ignorowanie wytycznych dotyczących interwałów pomiarowych prowadzi do niepełnego obrazu stanu instalacji i może narażać użytkowników na poważne ryzyko. Zrozumienie tych zasad jest kluczowe dla skutecznego zarządzania bezpieczeństwem w obiektach edukacyjnych.

Pytanie 33

Podczas badania transformatora średniej mocy stwierdzono, że jego temperatura wzrosła ponad normę. Co może być tego przyczyną?

A. Zwarcie międzyzwojowe

B. Przeciążenie transformatora

C. Przerwa w uzwojeniu

D. Uszkodzenie rdzenia

Przeciążenie transformatora często prowadzi do zwiększenia jego temperatury. Gdy transformator jest obciążony powyżej swojej znamionowej mocy, zaczyna generować więcej ciepła niż jest w stanie oddać do otoczenia. Z tego powodu temperatura uzwojeń oraz innych elementów wewnętrznych transformatora wzrasta. Przeciążenia mogą wynikać z niewłaściwego projektowania systemu, nieprawidłowych połączeń, czy też nagłych wzrostów zapotrzebowania na moc. W praktyce, transformator powinien być zawsze eksploatowany w granicach swojej znamionowej mocy, a jego obciążenie monitorowane za pomocą odpowiednich urządzeń pomiarowych. Długotrwałe przeciążenie nie tylko prowadzi do wzrostu temperatury, ale może również skrócić żywotność transformatora, uszkodzić izolację uzwojeń i spowodować awarie całego systemu. Dlatego tak ważne jest stosowanie się do zaleceń producenta oraz regularne przeglądy i konserwacje urządzenia. Dodatkowo, instalacja systemów chłodzenia, takich jak wentylatory lub chłodzenie olejowe, może pomóc w zarządzaniu temperaturą podczas większych obciążeń.

Pytanie 34

W jakich okolicznościach aktywuje się samoczynne częstotliwościowe odciążenie (SCO) w sieci zasilanej przez generator synchroniczny?

A. Nadkompensacji sieci.

B. Zwiększenia mocy pobieranej ponad moc wytwarzaną.

C. Pojawienia się przepięcia.

D. Podwyższenia częstotliwości ponad wartość nominalną.

Zrozumienie mechanizmów działania systemów elektroenergetycznych wymaga głębszej analizy sytuacji związanych z różnymi odpowiedziami na postawione pytanie. Stwierdzenie, że samoczynne częstotliwościowe odciążenie zadziała w przypadku przekompensowania sieci, jest mylące, ponieważ przekompensowanie oznacza, że moc bierna jest wyższa niż zapotrzebowanie. W takiej sytuacji nie dochodzi do problemów z częstotliwością, a wręcz przeciwnie, sieć staje się bardziej stabilna. Zwiększenie częstotliwości ponad wartość znamionową również nie jest sytuacją, gdzie SCO ma zastosowanie. Wysoka częstotliwość sygnalizuje, że generator dostarcza więcej mocy niż jest potrzebne, co prowadzi do ryzyka uszkodzenia sprzętu, a nie do aktywacji mechanizmów odciążających. Wreszcie, wystąpienie przepięcia, świadczy o nadmiarze napięcia, co nie jest równoznaczne ze zwiększoną mocą pobraną, a zatem również nie uruchamia samoczynnych mechanizmów odciążających. W praktyce, błędne zrozumienie tych mechanizmów prowadzi do nieefektywnego zarządzania obciążeniem w sieci, co może skutkować poważnymi konsekwencjami dla stabilności systemu energetycznego. Właściwe zarządzanie obciążeniem oraz umiejętność prognozowania zmian w zapotrzebowaniu na moc są kluczowe dla zapewnienia ciągłości dostaw energii elektrycznej.

Pytanie 35

Do zabezpieczenia nadprądowego których z wymienionych urządzeń przeznaczony jest element przedstawiony na ilustracji?

A. Prostowników półprzewodnikowych.

B. Paneli fotowoltaicznych.

C. Multimetrów przenośnych.

D. Zasilaczy komputerowych.

Odpowiedź jest poprawna, ponieważ element przedstawiony na ilustracji to bezpiecznik przeznaczony do stosowania w systemach zasilania z napięciem stałym (DC) oraz prądem do 350A. Bezpieczniki tego typu są kluczowym komponentem w instalacjach fotowoltaicznych, gdzie wymagane są zabezpieczenia zdolne do pracy z wysokimi napięciami stałymi, często sięgającymi 1500V. W systemach fotowoltaicznych, ochrona przed przeciążeniem i zwarciami jest niezbędna, aby zapewnić bezpieczeństwo zarówno sprzętu, jak i użytkowników. Stosowanie odpowiednich zabezpieczeń nadprądowych jest zgodne z normami branżowymi, takimi jak IEC 60947-3, które regulują kwestie dotyczące urządzeń rozdzielczych. W praktyce, zastosowanie bezpieczników w systemach PV pozwala na minimalizację ryzyka uszkodzeń, co jest niezwykle ważne w kontekście inwestycji w odnawialne źródła energii. Dobrą praktyką jest regularne sprawdzanie i konserwacja zabezpieczeń, co przyczynia się do długowieczności systemu.

Pytanie 36

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 37

Jaką wartość powinno mieć napięcie testowe podczas pomiaru rezystancji izolacyjnej uzwojenia wtórnego transformatora ochronnego?

A. 500 V

B. 1 000 V

C. 250 V

D. 2 000 V

Wybór wartości napięcia probierczego spośród 1000 V, 500 V oraz 2000 V może być wynikiem niepełnego zrozumienia specyfiki pomiarów rezystancji izolacji uzwojeń wtórnych transformatorów bezpieczeństwa. Przy pomiarze rezystancji izolacji kluczowe jest zrozumienie, że transformator bezpieczeństwa jest przeznaczony do pracy w niskonapięciowych systemach elektrycznych, co wymaga zastosowania odpowiednich wartości napięcia probierczego. Napięcia na poziomie 1000 V i 2000 V są zbyt wysokie i mogą prowadzić do uszkodzenia izolacji oraz wrażliwych komponentów elektrycznych, co w konsekwencji zagraża bezpieczeństwu użytkowników. Napięcie 500 V, choć niższe od 1000 V, nadal jest zbyt wysokie dla niektórych zastosowań, szczególnie w kontekście transformatorów bezpieczeństwa, gdzie obowiązują normy ograniczające stosowane napięcia probiercze. Wybierając niewłaściwe napięcie, można również pominąć kluczowe testy, które powinny być przeprowadzane zgodnie z najlepszymi praktykami branżowymi. Dlatego istotne jest, aby podczas określania wartości napięcia probierczego kierować się zaleceniami takich norm jak IEC 61557, które wyraźnie wskazują na 250 V jako optymalną wartość dla takich pomiarów. Niezrozumienie tej kwestii może prowadzić do nieodpowiednich wniosków oraz potencjalnych zagrożeń, co podkreśla wagę znajomości i przestrzegania obowiązujących standardów w branży.

Pytanie 38

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 39

Jaki stopień ochrony powinny mieć oprawy oświetleniowe w silnie zapylonych pomieszczeniach?

A. IP5X

B. IP4X

C. IP3X

D. IP2X

Stopień ochrony IP5X oznacza, że oprawa oświetleniowa jest pyłoszczelna, co jest kluczowe w pomieszczeniach mocno zapylonych. Oznaczenie IP (Ingress Protection) jest standardem międzynarodowym, który określa poziom ochrony urządzeń elektrycznych przed ciałami stałymi oraz cieczami. W przypadku IP5X urządzenie jest całkowicie chronione przed pyłem, co zapewnia jego niezawodność i długowieczność w trudnych warunkach. Przykładem zastosowania IP5X mogą być zakłady przemysłowe, magazyny, czy strefy produkcyjne, gdzie obecność pyłów może wpływać na działanie oświetlenia. Stosowanie opraw oświetleniowych z tym stopniem ochrony minimalizuje ryzyko uszkodzenia komponentów elektrycznych i zwiększa bezpieczeństwo pracy. Dodatkowo, zastosowanie opraw oświetleniowych z wysokim stopniem ochrony jest zgodne z normami takimi jak EN 60529, które regulują wymagania dotyczące stopni ochrony w sprzęcie elektrycznym. W praktyce, wybierając oświetlenie do zapylonych pomieszczeń, warto zawsze kierować się tymi standardami, aby zapewnić zarówno efektywność, jak i bezpieczeństwo działania urządzeń.

Pytanie 40

Właściciel budynku jednorodzinnego zauważył, że w pralce nastąpiło przebicie do obudowy. Instalacja została wykonana w układzie TN-S, a jako środek ochrony przed porażeniem elektrycznym przy awarii zastosowano samoczynne wyłączenie zasilania. W celu naprawienia usterki instalacji konieczne jest

A. zapewnić ciągłość przewodów neutralnych

B. zapewnić ciągłość przewodów ochronnych

C. wymienić wkładkę ochronnika przeciwprzepięciowego

D. wymienić wyłącznik nadprądowy

Zapewnienie ciągłości przewodów ochronnych w instalacji elektrycznej jest kluczowe dla zapewnienia bezpieczeństwa użytkowników oraz prawidłowego funkcjonowania urządzeń elektrycznych. W układzie TN-S, który charakteryzuje się oddzielnym przewodem neutralnym i ochronnym, ciągłość przewodów ochronnych (PE) jest niezbędna, aby zapewnić skuteczną ochronę przeciwporażeniową. W przypadku stwierdzenia przebicia do obudowy pralki, brak ciągłości przewodu ochronnego może prowadzić do niebezpiecznej sytuacji, w której obudowa urządzenia może mieć potencjał elektryczny, co naraża użytkowników na ryzyko porażenia prądem. Przykładem może być sytuacja, w której podczas użytkowania pralki dotknięcie obudowy może spowodować przepływ prądu przez ciało człowieka w kierunku uziemienia. Aby temu zapobiec, należy nie tylko zapewnić prawidłowe podłączenie przewodu ochronnego, ale również regularnie sprawdzać jego ciągłość oraz integralność. Zgodnie z normami PN-EN 60364 oraz zaleceniami polskiej normy dotyczącej instalacji elektrycznych, wykonywanie regularnych pomiarów i inspekcji instalacji jest niezbędnym wymogiem dla bezpieczeństwa użytkowników. Dbałość o ciągłość przewodów ochronnych jest elementem dobrych praktyk inżynieryjnych oraz kluczowym aspektem ochrony przed porażeniem elektrycznym.
