Pytanie 1

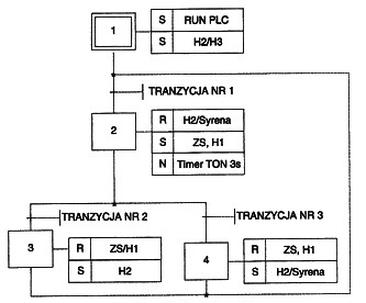

Na podstawie poniższego algorytmu sterowania, przedstawionego w postaci schematu SFC, można stwierdzić, że

Ilustracja do pytania
A. krok 3 jest realizowany bezpośrednio przed krokiem 4.
B. kroki 3 i 4 są wykonywane równocześnie.
C. krok 4 jest realizowany bezpośrednio przed krokiem 3.
D. kroki 3 i 4 są wykonywane rozłącznie.
Kiedy mówimy o krokach 3 i 4 w kontekście schematu SFC, ważne jest zrozumienie, że twierdzenie o ich równoczesnym wykonywaniu opiera się na błędnym założeniu o niezależności procesów. W rzeczywistości, schematy SFC są zaprojektowane tak, aby każdy krok był wyraźnie zdefiniowany i oddzielony od innych, co eliminuje możliwość ich równoczesnego działania. W kontekście transakcji, każda z nich wymaga spełnienia określonych warunków, co oznacza, że nie mogą one współistnieć w tym samym czasie. Może to prowadzić do nieporozumień, szczególnie w przypadku osób mniej zaznajomionych z zasadami działania systemów automatyki. W praktyce, mylenie kroków realizowanych w sekwencji z krokami wykonującymi się równocześnie może prowadzić do błędów w programowaniu i implementacji systemów sterowania. Ponadto, stwierdzenie, że krok 4 jest realizowany bezpośrednio przed krokiem 3 jest również niepoprawne, ponieważ takie podejście ignoruje fakt, że każdy krok w SFC wymaga spełnienia określonych warunków, co wyklucza możliwość ich bezpośredniego sąsiedztwa. Właściwe zrozumienie i interpretacja przedstawionych procesów jest kluczowe dla skutecznego projektowania i zarządzania systemami automatyki przemysłowej, co ma bezpośredni wpływ na efektywność i bezpieczeństwo operacji. Dlatego ważne jest, aby zwracać uwagę na strukturalne aspekty SFC i nie lekceważyć ich znaczenia w kontekście automatyzacji procesów.

Pytanie 2

Analogowy czujnik ultradźwiękowy umożliwia bezdotykowy pomiar odległości przeszkody od samego czujnika. Zjawisko, które jest tu wykorzystywane, polega na tym, że fala o wysokiej częstotliwości, napotykając przeszkodę, ulega

A. odbiciu
B. rozproszeniu
C. wzmocnieniu
D. pochłonięciu
Ultradźwiękowy czujnik analogowy działa na fajnej zasadzie odbicia fal dźwiękowych, które są praktycznie niesłyszalne dla nas, ale doskonale sprawdzają się w pomiarze odległości. Kiedy czujnik wysyła impuls ultradźwiękowy w stronę jakiejś przeszkody, to ta fala odbija się od niej i wraca. Mierzymy czas, jaki upływa od momentu wysłania sygnału do powrotu i na tej podstawie obliczamy, jak daleko jest ta przeszkoda. Tego typu czujniki wykorzystujemy w różnych dziedzinach, na przykład w robotyce, automatyce czy w systemach parkowania. Dobrym przykładem może być monitorowanie poziomu cieczy w zbiornikach – czujnik świetnie określa poziom wody, mierząc czas, który falę zajmuje na pokonanie drogi tam i z powrotem. W motoryzacji też są popularne, bo pomagają kierowcom parkować, informując ich o odległości do przeszkód. Ogólnie, użycie ultradźwiękowych czujników jest zgodne z normami jakości i bezpieczeństwa, jak na przykład ISO 9001, co gwarantuje, że są one naprawdę niezawodne.

Pytanie 3

Wymiana tranzystora wyjściowego w CMOS sterowniku PLC powinna być przeprowadzana z użyciem

A. okularów ochronnych
B. butów z izolowaną podeszwą
C. bawełnianego fartucha ochronnego
D. opaski uziemiającej
Użycie opaski uziemiającej podczas wymiany tranzystora wyjściowego w układzie CMOS sterownika PLC jest kluczowe dla zapewnienia bezpieczeństwa i zminimalizowania ryzyka uszkodzenia komponentów. Opaska uziemiająca działa jako środek ochronny, który odprowadza ładunki elektrostatyczne z ciała osoby pracującej, zapobiegając ich nagromadzeniu. W obwodach CMOS, które są bardzo wrażliwe na zjawisko ESD (elektrostatyczne wyładowania), nawet niewielkie ładunki mogą prowadzić do uszkodzenia tranzystorów i innych komponentów. Stosowanie opaski uziemiającej jest zgodne z dobrymi praktykami w branży elektronicznej, które zalecają uziemianie operatorów w celu ochrony delikatnych układów. Dodatkowo, przy wymianie tranzystora, ważne jest, aby pracować w odpowiednim środowisku, które ogranicza ryzyko ESD, na przykład poprzez stosowanie mat antystatycznych oraz unikanie materiałów, które mogą generować ładunki elektrostatyczne. Przykładem dobrych praktyk jest przestrzeganie norm IPC, które definiują standardy dotyczące ochrony przed ESD w procesach produkcyjnych oraz serwisowych.

Pytanie 4

Enkoder to urządzenie przetwarzające

A. kąt obrotu na regulowane napięcie stałe
B. prędkość obrotową na impulsy elektryczne
C. prędkość obrotową na regulowane napięcie stałe
D. kąt obrotu na impulsy elektryczne
Enkoder to urządzenie, które przekształca kąt obrotu w impulsy elektryczne, co jest kluczowe w wielu aplikacjach automatyki i robotyki. Przykładami zastosowania enkoderów są systemy napędu w robotach, które muszą precyzyjnie określić położenie swoich kończyn. Działanie enkodera opiera się na zasadzie pomiaru kąta obrotu wału, co pozwala na dokładne śledzenie ruchu. W praktyce, impulsy elektryczne generowane przez enkoder są wykorzystywane przez kontrolery do regulacji prędkości i pozycji napędu. Standardowe normy, takie jak IEC 61131, definiują klasyfikację i wymagania dla urządzeń pomiarowych, w tym enkoderów, co zapewnia ich niezawodność i interoperacyjność w różnych systemach. Warto również zauważyć, że istnieją różne typy enkoderów, jak inkrementalne i absolutne, które różnią się zasadą działania, ale oba przekształcają kąt obrotu na impulsy elektryczne, co czyni je niezbędnymi w nowoczesnych systemach automatyzacji.

Pytanie 5

Silnik komutatorowy przez dłuższy czas był przeciążony, co doprowadziło do powstania zwarć międzyzwojowych. Proces naprawy silnika obejmuje wymianę

A. uzwojenia
B. komutatora
C. szczotek
D. łożysk
Wymiana uzwojenia w silniku komutatorowym jest kluczowym krokiem w naprawie uszkodzonego silnika, który uległ długotrwałemu przeciążeniu, prowadzącemu do zwarć międzyzwojowych. Uzwojenie jest odpowiedzialne za generowanie pola magnetycznego, które umożliwia pracę silnika. W przypadku zwarć międzyzwojowych, wirujące pole magnetyczne przestaje działać efektywnie, co prowadzi do znacznych strat energetycznych i potencjalnych uszkodzeń innych komponentów silnika. Wymiana uzwojenia polega na demontażu uszkodzonych zwojów oraz na ich zastąpieniu nowymi, co wymaga precyzyjnego wykonania, aby zapewnić właściwe parametry pracy silnika. Ważne jest, aby stosować materiały o wysokiej jakości oraz przestrzegać norm dotyczących izolacji, co pozwala na długotrwałą i niezawodną pracę silnika. Praktyka pokazuje, że właściwie wymienione uzwojenie znacząco zwiększa efektywność oraz żywotność silnika, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 6

Kiedy w układzie hydraulicznym, w którym nie ma elementów dławiących, w normalnych warunkach roboczych występuje wolna reakcja oraz znaczne opory przepływu, należy zastąpić olej olejem

A. odpornym na proces starzenia
B. o niższej lepkości
C. o wyższej gęstości
D. tworzącym emulsję z wodą
Odpowiedź o mniejszej lepkości jest prawidłowa, ponieważ lepkość oleju znacząco wpływa na opory przepływu w układzie hydraulicznym. Olej o niższej lepkości zmniejsza opory, co pozwala na łatwiejszy przepływ cieczy przez system hydrauliczny. W praktyce, zmiana na olej o mniejszej lepkości może poprawić reakcję układu hydraulicznego, zwiększając jego wydajność i responsywność. W standardach branżowych, takich jak ISO 6743, zaleca się dobór oleju hydraulicznego na podstawie jego lepkości, aby zapewnić optymalne warunki pracy i minimalizować zużycie energii. W przypadku systemów hydraulicznych, w których występują duże opory przepływu, zastosowanie oleju o mniejszej lepkości może przynieść korzyści w postaci zmniejszenia temperatury pracy, co wpływa na dłuższą żywotność komponentów oraz redukcję kosztów eksploatacyjnych. Warto również zauważyć, że należy zawsze dostosowywać lepkość oleju do warunków pracy i specyfikacji producenta, aby uniknąć problemów z działaniem układu hydraulicznego.

Pytanie 7

Elektryczne żelazko wyposażone w termoregulator bimetaliczny stanowi przykład

A. sterowania w układzie otwartym
B. układu sterowania programowalnego
C. sterowania sekwencyjnego
D. układu regulacji automatycznej
Żelazko elektryczne z termoregulatorem bimetalicznym jest doskonałym przykładem układu regulacji automatycznej, ponieważ wykorzystuje mechanizm, który automatycznie dostosowuje temperaturę grzania w zależności od wymagań użytkownika i właściwości materiału, który jest prasowany. Termoregulator bimetaliczny składa się z dwóch różnych metali, które rozszerzają się różnie pod wpływem temperatury, co powoduje odkształcenie i włączenie lub wyłączenie zasilania do grzałki żelazka. Przykładem praktycznego zastosowania tego rozwiązania jest żelazko, które automatycznie dostosowuje temperaturę do rodzaju tkaniny, co zapobiega ich przypaleniu lub uszkodzeniu. Tego typu regulacja automatyczna jest zgodna z zasadami efektywności energetycznej oraz komfortu użytkowania, co czyni ją standardem w projektowaniu urządzeń gospodarstwa domowego. Zastosowanie termoregulatorów bimetalicznych w żelazkach jest zgodne z najlepszymi praktykami w dziedzinie automatyki i kontrolowania procesów, zapewniając niezawodność oraz bezpieczeństwo eksploatacji urządzeń. Dodatkowo, układy regulacji automatycznej są szeroko stosowane w różnych dziedzinach przemysłu, gdzie precyzyjne utrzymywanie parametrów jest kluczowe dla jakości produkcji.

Pytanie 8

Modulacja impulsowa określana jako PWM polega na modyfikacji w sygnale, który jest modulowany

A. szerokości impulsu
B. częstotliwości oraz fazy impulsu
C. częstotliwości impulsu
D. amplitudy impulsu
Modulacja impulsowa oznaczona jako PWM jest często mylona z innymi formami modulacji, co prowadzi do nieporozumień na temat jej działania. Zmiana częstotliwości impulsu nie jest właściwa, ponieważ w PWM częstotliwość pozostaje stała, a zmienia się tylko szerokość impulsów. Użytkownicy mogą mylić tę koncepcję z modulacją częstotliwości (FM), w której to właśnie częstotliwość sygnału jest zmieniana. Z kolei zmiana fazy impulsu odnosi się raczej do technik, które są stosowane w modulacji fazy, gdzie istotne jest przesunięcie fazy sygnału, co również nie jest cechą PWM. Ostatnia z niepoprawnych koncepcji, związana z amplitudą impulsu, odnosi się do modulacji amplitudy (AM), w której zmiana amplitudy fali nośnej jest kluczowa. Takie błędne myślenie może wynikać z nieznajomości różnic pomiędzy różnymi technikami modulacji. Zrozumienie, że PWM polega na zmianie szerokości impulsów, a nie innych parametrów, jest kluczowe do prawidłowego zastosowania tej techniki w praktyce. Niezrozumienie podstaw PWM może prowadzić do niewłaściwego projektowania układów, co w konsekwencji skutkuje nieefektywnym wykorzystaniem energii lub nawet uszkodzeniem komponentów. Dlatego ważne jest, aby zrozumieć, jak PWM działa oraz jakie ma zastosowanie w różnych dziedzinach inżynierii.

Pytanie 9

Z tabeli wynika, że orientacyjna siła siłownika o średnicy tłoka 12 mm, tłoczyska 6 mm, przy ciśnieniu roboczym 4 bar uzyskiwana podczas powrotu wynosi

Orientacyjna siła uzyskana na siłowniku w zależności od zadanego ciśnienia
Średnica tłokaŚrednica tłoczyskaPowierzchnia pracy mm²Ciśnienie robocze (bar)
12345678910
siła w N
ø12ø6wysuw = 1131123344557687990102113
powrót = 858172534425159687685
ø16ø8wysuw = 20120406080100121141161181201
powrót = 151153045607590106121136151
ø20ø10wysuw = 314316394126157188220251283314
powrót = 23624477194118141165189212236
ø25ø10wysuw = 4914998147196245295344393442491
powrót = 4124182124165206247289330371412
A. 80 N
B. 34 N
C. 60 N
D. 45 N
Poprawna odpowiedź wynosi 34 N, co jest wartością uzyskaną bezpośrednio z tabeli. W przypadku siłownika o średnicy tłoka 12 mm i tłoczyska 6 mm przy ciśnieniu roboczym 4 bar, siła uzyskiwana podczas powrotu jest kluczowym parametrem do określenia wydajności oraz skuteczności systemu pneumatycznego. W praktyce, znajomość siły uzyskiwanej przez siłownik jest niezbędna przy projektowaniu urządzeń automatyki, w których siłowniki są stosowane do wykonywania pracy mechanicznej. Na przykład, w systemach transportu wewnętrznego, siłowniki pneumatyczne mogą być używane do podnoszenia i przesuwania różnych elementów, dlatego tak ważne jest, aby dobrać odpowiednie parametry do wymagań aplikacji. Wartość ta powinna być również zgodna z normami i standardami branżowymi, które definiują dopuszczalne wartości sił dla danych konstrukcji siłowników. Zrozumienie tych parametrów pozwala na efektywne projektowanie oraz optymalizację procesów w automatyce przemysłowej.

Pytanie 10

W pomiarze deformacji konstrukcji nośnych najczęściej wykorzystuje się czujniki, które działają na zasadzie

A. zmiany pojemności elektrycznej
B. zmiany indukcyjności własnej
C. efektu piezoelektrycznego
D. zmiany rezystancji
Czujniki oparte na zmianie rezystancji, znane jako tensometry, są kluczowe w pomiarze odkształceń konstrukcji nośnych. Ich działanie opiera się na zasadzie zmiany rezystancji elektrycznej materiału pod wpływem odkształcenia mechanicznego. Kiedy materiał jest rozciągany lub ściskany, jego długość oraz przekrój poprzeczny ulegają zmianie, co bezpośrednio wpływa na jego rezystancję. Tensometry są powszechnie stosowane w inżynierii budowlanej, zwłaszcza przy monitorowaniu mostów, wieżowców oraz innych obiektów narażonych na duże obciążenia. Dzięki ich użyciu inżynierowie mogą ocenić stan techniczny konstrukcji i przewidzieć potencjalne zagrożenia. Standardy branżowe, takie jak ISO 376, definiują wymagania dotyczące precyzyjnych pomiarów odkształceń, co czyni tensometry niezastąpionym narzędziem w nowoczesnym monitorowaniu strukturalnym. Umożliwiają one również przeprowadzanie analiz statycznych i dynamicznych, co jest kluczowe w projektowaniu bezpiecznych i trwałych obiektów budowlanych.

Pytanie 11

Spośród wymienionych zjawisk fizycznych, w urządzeniach przekształcających liniowe przemieszczenie na sygnał elektryczny, najczęściej stosowane jest zjawisko

A. magnotorezystancji (Gaussa)
B. piezoelektryczne
C. magnetooptyczne (Faradaya)
D. zwane efektem Dopplera

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zjawisko magnotorezystancji (Gaussa) jest szeroko stosowane w czujnikach przekształcających przemieszczenie liniowe na sygnał elektryczny ze względu na swoją wysoką czułość i precyzję. Magnotorezystancja polega na zmianie oporu elektrycznego materiału w wyniku działania pola magnetycznego. W praktyce, czujniki te mogą być wykorzystane w różnych aplikacjach, takich jak automatyka przemysłowa, robotyka oraz systemy pomiarowe. W standardach branżowych, takich jak IEC 61131, podkreśla się znaczenie precyzyjnych pomiarów w systemach automatyzacji, co czyni rozwiązania bazujące na magnotorezystancji preferowanym wyborem. Przykładem może być zastosowanie w czujnikach położenia w silnikach elektrycznych, gdzie dokładne informacje o przemieszczeniu są kluczowe dla efektywności i bezpieczeństwa operacji. Ponadto, magnotorezystancyjne czujniki są odporne na zakłócenia elektromagnetyczne, co zwiększa ich niezawodność w trudnych warunkach przemysłowych. Z tego względu, ich wykorzystanie w nowoczesnych systemach pomiarowych stanowi standard w wielu branżach.

Pytanie 12

Układ sterowania obrotami silnika elektrycznego (prawo-lewo), w którym wykorzystano sterownik PLC, działający według programu LD jak na rysunku, nie działa prawidłowo. Przyczyną jest błędne wykorzystanie w programie sterowniczym operandu

Ilustracja do pytania
A. X0
B. Y2
C. X1
D. Y1

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź X0 jest poprawna, ponieważ odpowiada rzeczywistemu połączeniu w układzie sterowania. Na schemacie elektrycznym styk S0 jest oznaczony jako normalnie zamknięty (NC), co sprawia, że w stanie spoczynku przewodzi prąd. W programie sterownika PLC, styk ten został błędnie zinterpretowany jako styk normalnie otwarty (NO), co znacząco wpływa na funkcjonalność całego układu. W praktyce, jeśli styk S0 jest otwarty, to prąd nie może przepływać, co powoduje, że silnik nie działa prawidłowo. Dobrą praktyką przy projektowaniu układów sterowania jest zawsze upewnienie się, że symbole elektryczne używane w programie PLC odpowiadają rzeczywistym elementom w systemie. Można tu przywołać standardy IEC 61131-3 dotyczące programowania PLC, które podkreślają znaczenie zgodności schematów elektrycznych z programem sterującym, aby uniknąć błędów w interpretacji sygnałów i zapewnić niezawodność działania układów.

Pytanie 13

Jaki rodzaj czujnika, montowanego na metalowym cylindrze siłownika pneumatycznego, powinno się wykorzystać do monitorowania położenia tłoka?

A. Czujnik indukcyjny
B. Czujnik optyczny
C. Czujnik magnetyczny
D. Czujnik tensometryczny

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czujnik magnetyczny jest idealnym rozwiązaniem do kontroli położenia tłoka w siłownikach pneumatycznych, w szczególności tych wykonanych z metalu. Działa na zasadzie detekcji pola magnetycznego generowanego przez magnes zamontowany na tłoku. Dzięki temu czujnik może precyzyjnie określić położenie tłoka, co jest kluczowe w aplikacjach wymagających dokładności i powtarzalności. Przykłady zastosowań czujników magnetycznych to automatyka przemysłowa, linie montażowe oraz systemy robotyczne, gdzie precyzyjne pozycjonowanie jest niezbędne. W standardach branżowych, takich jak ISO 6431 czy IEC 60947, czujniki magnetyczne są rekomendowane do monitorowania ruchu w siłownikach, co potwierdza ich trwałość i niezawodność w trudnych warunkach przemysłowych. Ich bezdotykowa natura sprawia, że nie ma ryzyka zużycia mechanicznego, co dodatkowo zwiększa ich żywotność.

Pytanie 14

Falownik to urządzenie przetwarzające moc, które konwertuje prąd

A. zmienny o częstotliwości 50 Hz na prąd stały
B. stały na prąd zmienny o regulowanej częstotliwości
C. trój fazowy na prąd jednofazowy
D. zmienny o regulowanej częstotliwości na prąd zmienny 50 Hz

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Falownik jest kluczowym urządzeniem w systemach zasilania, które przekształca prąd stały (DC) na prąd zmienny (AC) o regulowanej częstotliwości. Ta funkcjonalność jest istotna w wielu zastosowaniach, w tym w napędach silników elektrycznych, gdzie regulacja prędkości i momentu obrotowego jest niezbędna do efektywnego działania. Falowniki są szeroko stosowane w przemyśle, na przykład w systemach HVAC (ogrzewanie, wentylacja, klimatyzacja), które wymagają elastycznej regulacji wydajności. Dzięki zastosowaniu falowników, użytkownicy mogą oszczędzać energię, co jest zgodne z zasadami zrównoważonego rozwoju oraz standardami efektywności energetycznej, takimi jak normy IEC 61800. Współczesne falowniki często wyposażone są w zaawansowane funkcje, takie jak kontrola wektora, co pozwala na osiąganie wysokiej precyzji w regulacji parametrów pracy. W praktyce, przekształcenie DC na AC umożliwia zasilanie różnych urządzeń zasilanych prądem zmiennym, co czyni falowniki niezbędnymi w nowoczesnych systemach automatyki oraz robotyki.

Pytanie 15

Jakie medium powinno być użyte do łączenia systemów komunikacyjnych w obiekcie przemysłowym, gdzie występują znaczące zakłócenia elektromagnetyczne?

A. Kabel telefoniczny
B. Kabel UTP
C. Sygnał radiowy
D. Światłowód

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Światłowód to najskuteczniejsze medium wykorzystywane do komunikacji w środowiskach, gdzie występują silne zakłócenia elektromagnetyczne. Jego konstrukcja oparta na szkle lub tworzywie sztucznym pozwala na przesyłanie sygnałów świetlnych, co eliminuje problemy związane z zakłóceniami elektromagnetycznymi, które mogą wpływać na inne media transmisyjne, takie jak kable miedziane. W praktyce, zastosowanie światłowodów w halach przemysłowych, w pobliżu dużych maszyn czy urządzeń generujących pole elektromagnetyczne, zapewnia stabilną i niezawodną komunikację. Przykładem może być wdrożenie infrastruktury światłowodowej w fabrykach produkcyjnych, gdzie precyzyjna i szybka wymiana danych pomiędzy różnymi sekcjami jest kluczowa dla efektywności procesów produkcyjnych. Światłowody są także zgodne z wieloma normami, takimi jak ISO/IEC 11801, które definiują standardy kablowe i zapewniają wysoką jakość sygnału oraz bezpieczeństwo w instalacjach telekomunikacyjnych. Dodatkowo, światłowody są odporne na działanie wysokich temperatur oraz chemikaliów, co czyni je idealnym rozwiązaniem w trudnych warunkach przemysłowych.

Pytanie 16

Podaj możliwą przyczynę osłabienia siły nacisku generowanej przez tłoczysko siłownika hydraulicznego?

A. Nieszczelność instalacji
B. Zablokowany zawór przelewowy
C. Niewystarczające smarowanie tłoczyska
D. Otwarty odpowietrznik filtra wlewowego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Nieszczelność w instalacji to chyba jeden z głównych powodów, dla których siłownik hydrauliczny nie działa tak, jak powinien. Jak system ma nieszczelności, to traci ciśnienie i przez to siłownik nie ma tej mocy, której potrzebuje. W praktyce, to sprawia, że sprzęt, w którym go zainstalowaliśmy, może działać gorzej, co jest dość problematyczne. Zwykle te nieszczelności pojawiają się w miejscach złącz czy uszczelek, a ich znalezienie wymaga czasami użycia specjalistycznych narzędzi, np. detektorów nieszczelności. Z tego, co pamiętam, normy takie jak ISO 4413 mocno podkreślają, jak ważne jest dobre uszczelnienie i regularne przeglądy. Warto monitorować ciśnienie w hydraulice i wdrożyć różne procedury, żeby wcześniej wyłapać takie nieszczelności. Dzięki temu można uniknąć kosztownych napraw i przestojów w produkcji, co zawsze jest na plus.

Pytanie 17

Prędkość ruchu tłoczyska w siłowniku hydraulicznym ma odwrotną zależność od

A. wydajności siłownika
B. efektywności siłownika
C. natężenia przepływu medium roboczego do siłownika
D. powierzchni roboczej tłoka

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prędkość tłoczyska siłownika hydraulicznego jest odwrotnie proporcjonalna do powierzchni czynnej tłoka, co wynika z podstawowych zasad hydrauliki. W przypadku siłowników hydraulicznych, prędkość tłoczyska (v) obliczana jest na podstawie natężenia przepływu (Q) oraz powierzchni tłoka (A) według wzoru v = Q/A. Gdy powierzchnia tłoka wzrasta, prędkość tłoczyska maleje dla stałego natężenia przepływu, co ilustruje odwrotną proporcjonalność. Praktycznie oznacza to, że w aplikacjach, gdzie wymagane jest szybkie ruch tłoczyska, projektanci siłowników często stosują mniejsze średnice tłoków, aby zwiększyć prędkość przy zachowaniu odpowiedniego ciśnienia. Dobrą praktyką w branży jest także uwzględnianie tego związku podczas doboru siłowników do konkretnych zastosowań, co wpływa na efektywność całego systemu hydraulicznego. Również w kontekście oszczędności energii, dobór odpowiedniej powierzchni tłoka pozwala na optymalizację pracy układu hydraulicznego.

Pytanie 18

W co musi być wyposażony tłok siłownika, aby czujnik kontaktronowy umieszczony w sposób przedstawiony na rysunku sygnalizował jego położenie?

Ilustracja do pytania
A. W element światłoczuły.
B. W magnes.
C. W rdzeń ferrytowy.
D. W lustro.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'W magnes' jest jak najbardziej trafna! Czujnik kontaktronowy działa właśnie na wykrywaniu pola magnetycznego. Kiedy tłok z magnesem osiąga odpowiednią pozycję, aktywuje czujnik. To rozwiązanie jest szeroko stosowane w automatyce, szczególnie tam, gdzie musimy precyzyjnie pozycjonować różne elementy. Dobrym przykładem mogą być aplikacje pneumatyczne, gdzie używa się siłowników z magnesami do sygnalizacji, że tłok dotarł do swoich krańcowych pozycji. Co ciekawe, czujniki kontaktronowe z magnesami spełniają normy bezpieczeństwa, co jest mega istotne w naszych systemach. Dzięki nim wszystko pracuje sprawniej i jest bezpieczniej. No i nie można zapominać o tym, że czujniki z magnesami są też ekonomiczne, bo są niezawodne i długo działają, co obniża koszty utrzymania. Dlatego warto wiedzieć, jak ważne są magnesy w detekcji pozycji oraz jak wpływają na efektywność systemów automatyki.

Pytanie 19

Odczytaj wynik pomiaru wykonanego mikrometrem.

Ilustracja do pytania
A. 5,30 mm
B. 4,80 mm
C. 4,30 mm
D. 5,80 mm

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to 4,80 mm, ponieważ w pomiarze mikrometrycznym kluczowe jest zrozumienie, jak odczytywać zarówno podziałkę główną, jak i noniusz. Na podziałce głównej widoczna jest liczba 4, co oznacza, że mamy 4 mm. Następnie, na podziałce noniusza, linia 40 pokrywa się z linią na podziałce głównej, co wskazuje na dodatkowe 0,80 mm. Sumując te dwie wartości (4 mm + 0,80 mm) otrzymujemy ostateczny wynik 4,80 mm. W praktyce, mikrometry są często wykorzystywane w precyzyjnych pomiarach w inżynierii i metrologii, a ich umiejętne odczytywanie jest kluczowe dla zapewnienia dokładności w produkcji części mechanicznych. Standardy takie jak ISO 2768 określają tolerancje w wymiarach, co podkreśla znaczenie prawidłowych pomiarów. Odpowiednie szkolenie w obsłudze mikrometrów oraz praktyka w ich używaniu pozwalają na eliminację błędów pomiarowych, co jest niezbędne w każdym układzie produkcyjnym.

Pytanie 20

Elementy z komponentów przeznaczone do montażu urządzenia powinny być posegregowane na stanowisku roboczym według

A. kształtu
B. poziomu złożoności
C. kolejności montażu
D. wielkości

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Twoja odpowiedź, która mówi o układaniu części według kolejności montażu, jest naprawdę trafna. Wiesz, to mega ważne, bo jak wszystko jest dobrze zorganizowane na stanowisku pracy, to cały proces idzie sprawniej. Jak masz części poukładane po kolei, to szybciej je znajdziesz i mniejsze ryzyko, że coś sknocisz. Na przykład, w produkcji często korzysta się z metod takich jak 'Just-in-Time', które pomagają w efektywnym dostępie do elementów, kiedy akurat ich potrzebujesz. Warto też pamiętać o dobrych praktykach jak 5S, które podkreślają jak ważny jest porządek. Jeśli narzędzia i części są ustawione według kolejności montażu, to nie tylko przyspiesza pracę, ale i sprawia, że praca jest bezpieczniejsza. Dobrze jest też używać wizualnych oznaczeń i instrukcji w pobliżu, bo to naprawdę pomaga utrzymać całość w porządku i zapewnia jakość oraz terminowość.

Pytanie 21

Do montażu pneumatycznego zaworu rozdzielającego przy pomocy wkręta przedstawionego na rysunku, należy użyć wkrętaka typu

Ilustracja do pytania
A. Pozidriv
B. Philips
C. Tora
D. Tri-Wing

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "Tri-Wing" jest prawidłowa, ponieważ wkręty tego typu charakteryzują się unikalnym kształtem nacięcia, które składa się z trzech skrzydeł. To rozwiązanie pozwala na pewniejsze dopasowanie wkrętaka do wkręta, co znacząco.reduce ryzyko uszkodzenia zarówno narzędzia, jak i elementu, który jest montowany. Wkręty Tri-Wing są szeroko stosowane w przemyśle lotniczym oraz elektronicznym, gdzie wymagana jest wysoka precyzja oraz odporność na nieautoryzowane manipulacje. Dzięki technice montażu z użyciem wkrętów Tri-Wing, możliwe jest uzyskanie solidnego połączenia, które wytrzymuje duże obciążenia i wibracje. W praktyce, użycie wkrętaka odpowiedniego do nacięcia wkręta jest kluczowe dla zapewnienia długowieczności montażu oraz bezpieczeństwa operacji. Zgodnie z najlepszymi praktykami w inżynierii, wykorzystanie dedykowanych narzędzi do konkretnych typów wkrętów jest zalecane, aby uniknąć problemów związanych z niewłaściwym dopasowaniem. W związku z tym, wybór wkrętaka Tri-Wing w tym przypadku jest absolutnie uzasadniony.

Pytanie 22

Który element należy zastosować do zabezpieczenia nakrętki koronowej przed samoodkręceniem?

Ilustracja do pytania
A. C.
B. A.
C. B.
D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Element "C", czyli szpilka zabezpieczająca, odgrywa kluczową rolę w zapobieganiu samoodkręceniu nakrętek koronowych. Jej zastosowanie polega na umieszczeniu w otworze nakrętki, co zapewnia dodatkowe zabezpieczenie w połączeniu z właściwym dokręceniem. W praktyce, szpilki zabezpieczające są często używane w aplikacjach inżynieryjnych i produkcyjnych, gdzie bezpieczeństwo i niezawodność połączeń są priorytetem. Standardy branżowe, takie jak ISO 898-1 czy ANSI/ASME B18.2.1, podkreślają znaczenie stosowania odpowiednich elementów zabezpieczających w zależności od rodzaju i aplikacji połączenia. W przypadku nakrętek koronowych, szpilka zabezpieczająca jest szczególnie zalecana, gdyż minimalizuje ryzyko luzowania się elementów pod wpływem wibracji czy zmian temperatury. Przykładowo, w przemyśle motoryzacyjnym, gdzie bezpieczeństwo jest kluczowe, stosowanie takich rozwiązań jest powszechne i zapewnia długoterminową integralność połączeń.

Pytanie 23

Jaką metodę spawania wykorzystuje się z gazem o właściwościach chemicznych aktywnych?

A. SAW
B. MAG
C. TIG
D. MIG

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Metoda spawania MAG (Metal Active Gas) wykorzystuje gaz chemicznie aktywny, najczęściej w postaci mieszanki argonu z dwutlenkiem węgla lub innymi gazami, co pozwala na uzyskanie wysokiej jakości spoiny. W przeciwieństwie do MIG (Metal Inert Gas), gdzie stosuje się gazy obojętne, takie jak argon, w MAG aktywne gazy wpływają na proces spawania, co przyczynia się do lepszego wtopienia materiału oraz zwiększenia odporności na niepożądane zjawiska, takie jak utlenianie. Przykładem zastosowania technologii MAG jest spawanie wszelkiego rodzaju konstrukcji stalowych, takich jak ramy budynków, kontenery i elementy maszyn. Dobre praktyki w tej metodzie obejmują dobór odpowiednich parametrów spawania, jak prędkość, napięcie i natężenie prądu, co jest zgodne z normami EN ISO 4063. Dzięki temu proces staje się bardziej efektywny i kontrolowany, co jest niezwykle ważne w przemyśle metalowym.

Pytanie 24

W układzie przedstawionym na schemacie zawór zasadniczy jest sterowany

Ilustracja do pytania
A. pneumatycznie przez spadek ciśnienia.
B. pneumatycznie przez wzrost ciśnienia.
C. elektrycznie.
D. siłą mięśni.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zawór zasadniczy w układzie pneumatycznym działa na zasadzie wzrostu ciśnienia. To ważny element, bo kiedy ciśnienie w linii sterującej rośnie, to przesuwa elementy zaworu pomocniczego i zmienia stan zaworu zasadniczego. Taki sposób sterowania jest często stosowany w automatyce i inżynierii pneumatycznej, bo pozwala na skuteczne zarządzanie przepływem. Na przykład w przemyśle, gdzie automatyzacja działa sprawnie dzięki pneumatycznemu sterowaniu zaworami. To umożliwia szybkie i bezproblemowe procesy technologiczne. Warto też wspomnieć, że wiele inżynieryjnych aplikacji korzysta z zaworów regulujących ciśnienie, co zwiększa ich wszechstronność i funkcjonalność.

Pytanie 25

Jaki rodzaj czujnika nadaje się do pomiaru poziomu bez kontaktu?

A. Czujnik pływakowy
B. Czujnik hydrostatyczny
C. Czujnik pojemnościowy
D. Czujnik ultradźwiękowy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czujniki ultradźwiękowe są szeroko stosowane do bezkontaktowego pomiaru poziomu cieczy i innych substancji w zbiornikach. Działają na zasadzie emisji fal ultradźwiękowych, które odbijają się od powierzchni cieczy i wracają do czujnika. Przykładem zastosowania czujników ultradźwiękowych może być monitorowanie poziomu wody w zbiornikach wodnych, systemach nawadniających czy w procesach przemysłowych, gdzie kontakt z medium mógłby prowadzić do zanieczyszczenia lub uszkodzenia sprzętu. W odróżnieniu od czujników pływakowych, które wymagają fizycznego kontaktu z cieczą, czujniki ultradźwiękowe eliminują ryzyko zanieczyszczenia i są mniej podatne na awarie mechaniczne. Standardy takie jak ISO 9001 podkreślają znaczenie stosowania technologii zapewniających bezpieczeństwo i efektywność procesów, co czyni czujniki ultradźwiękowe idealnym rozwiązaniem w wielu aplikacjach.

Pytanie 26

Ile napędów jest zastosowanych w manipulatorze, którego schemat przedstawiono na rysunku?

Ilustracja do pytania
A. 6 napędów.
B. 3 napędy.
C. 5 napędów.
D. 4 napędy.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 4 napędy jest prawidłowa, ponieważ na schemacie manipulatora widać cztery różne elementy napędowe, które pełnią kluczowe funkcje w jego działaniu. Dwa siłowniki są odpowiedzialne za ruch wzdłuż osi, co jest niezbędne do precyzyjnego operowania narzędziami manipulatora. Silnik, który jest przedstawiony jako prostokąt z krzyżem, zapewnia dynamiczny napęd, co jest istotne dla skuteczności i szybkości pracy manipulatora. Ponadto, zawór, symbolizowany przez romb, reguluje przepływ medium, co również jest kluczowe dla poprawnego działania napędów pneumatycznych lub hydraulicznych. W praktyce, wiedza na temat liczby i rodzaju napędów w manipulatorze pozwala inżynierom projektować bardziej wydajne i funkcjonalne systemy automatyzacji, które spełniają wysokie standardy jakości i bezpieczeństwa. Zarówno w przemyśle, jak i w zastosowaniach robotów współpracujących, zrozumienie działania poszczególnych komponentów napędowych jest kluczowe dla optymalizacji procesów produkcyjnych.

Pytanie 27

Jaką kinematykę reprezentuje przedstawiony na rysunku manipulator?

Ilustracja do pytania
A. OOO
B. OPO
C. OPP
D. PPP

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź PPP jest poprawna, ponieważ kinematyka manipulatora zależy od rodzaju połączeń między jego segmentami. W przedstawionym rysunku zauważamy, że manipulator posiada trzy przeguby przesuwne, co klasyfikuje go jako manipulator typu PPP. Przegub przesuwny, zwany również przegubem pryzmatycznym, pozwala na ruch liniowy wzdłuż jednej osi, co skutkuje prostotą i precyzją w aplikacjach wymagających dokładnych przesunięć. Tego rodzaju manipulatory są szeroko stosowane w automatyzacji procesów, takich jak montaż, pakowanie czy transport, gdzie niezbędne jest precyzyjne pozycjonowanie obiektów. Zgodnie z normami ISO dotyczących kinematyki robotów, manipulatory PPP wykazują dużą efektywność w zadań związanych z manipulacją obiektami o regularnych kształtach. Dodatkowo, w praktyce inżynieryjnej, analiza i projektowanie systemów opartych na manipulatorach PPP są znane ze swojej modułowości i łatwości w adaptacji do zmieniających się potrzeb produkcyjnych.

Pytanie 28

Miernik przedstawiony na rysunkach pracownik wykorzystuje do monitorowania

Ilustracja do pytania
A. prędkości obrotowej silnika.
B. stanu izolacji.
C. stanu łożysk.
D. temperatury silnika.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to stan łożysk, ponieważ na zdjęciu przedstawiono miernik wibracji, który jest kluczowym narzędziem w diagnostyce stanu maszyn. Miernik ten działa na zasadzie pomiaru poziomu wibracji emitowanych przez łożyska. Zmiany w tym poziomie mogą wskazywać na różne problemy, takie jak zużycie łożysk, niewłaściwe ich ustawienie lub uszkodzenia. Wczesne wykrywanie takich problemów pozwala na zapobieganie poważnym awariom, co jest zgodne z podejściem proaktywnym w utrzymaniu ruchu. W praktyce, regularne monitorowanie stanu łożysk pozwala na optymalizację kosztów eksploatacji maszyn oraz zwiększenie ich żywotności. W branży przemysłowej stosowanie mierników wibracji jest zgodne z normami ISO 10816, które dotyczą oceny wibracji maszyn wirujących. To narzędzie staje się niezbędne w każdym zakładzie produkcyjnym, gdzie niezawodność sprzętu ma kluczowe znaczenie.

Pytanie 29

Na podstawie fragmentu instrukcji określ możliwe napięcie zasilające przetwornik ultradźwiękowy zastosowany w urządzeniu pracującym w strefie zagrożonej wybuchem.

A. Zdalny czujnik temperatury (tylko 3108)
B. Czarny: 0 V DC
C. Czerwony: 12 ÷ 40 V DC (w obszarze bezpiecznym), 12 ÷ 30 V DC z bariery ochronnej (w obszarze zagrożonym)
D. Obszar bezpieczny: Ekran kabla podłączyć do standardowego uziemienia (masy) lub obszar zagrożony: Ekran kabla podłączyć do uziemienia iskrobezpiecznego (masy)
Ilustracja do pytania
A. Napięcie przemienne 12 V.
B. Napięcie stałe 40 V.
C. Napięcie stałe 30 V.
D. Napięcie przemienne 30 V.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Napięcie stałe 30 V jest prawidłowym napięciem zasilającym przetwornik ultradźwiękowy w strefie zagrożonej wybuchem, ponieważ zgodnie z obowiązującymi standardami i normami, takimi jak ATEX, urządzenia pracujące w takich strefach muszą być zasilane napięciem, które nie stwarza ryzyka zapłonu. Przetworniki ultradźwiękowe stosowane w przemysłowych aplikacjach wymagają zasilania z baterii ochronnych, które zapewniają napięcie w bezpiecznym zakresie od 12 do 30 V DC. Napięcie 30 V jest maksymalnym dopuszczalnym napięciem w tym zakresie, co czyni je idealnym dla zastosowań w warunkach zagrożenia wybuchem. Ponadto, stosowanie napięcia stałego minimalizuje ryzyko związane z zakłóceniami elektromagnetycznymi, które mogą wystąpić w przypadku zasilania przemiennego. Warto zauważyć, że eksploatacja urządzeń w strefach niebezpiecznych wymaga szczególnej staranności i przestrzegania regulacji dotyczących bezpieczeństwa, aby zminimalizować ryzyko wystąpienia niebezpiecznych sytuacji.

Pytanie 30

Który miernik należy zastosować w układzie, którego schemat przedstawiono na ilustracji, w celu pomiaru napięcia metodą bezpośrednią?

Ilustracja do pytania
A. Amperomierz.
B. Woltomierz.
C. Watomierz.
D. Omomierz.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Woltomierz jest kluczowym narzędziem w pomiarach elektrycznych, które umożliwia bezpośrednie określenie napięcia w obwodzie. Jego zastosowanie polega na podłączeniu do układu równolegle do elementu, którego napięcie chcemy zmierzyć. Dzięki temu woltomierz nie zakłóca pracy obwodu, co jest zgodne z zasadami pomiarów elektrycznych. Przykładowo, w praktyce inżynierskiej, woltomierz jest używany do sprawdzania napięcia w obwodach zasilających urządzenia, co pozwala na ocenę ich stanu funkcjonalności. Zgodnie z normami IEC, pomiar napięcia powinien być przeprowadzany z użyciem sprzętu odpowiedniego do wartości mierzonych oraz warunków pracy - woltomierze cyfrowe są w tym przypadku preferowane ze względu na ich dokładność i łatwość odczytu. Dodatkowo, woltomierze mogą mieć różne tryby pracy, co pozwala na pomiar zarówno napięcia stałego, jak i zmiennego, co czyni je wszechstronnym narzędziem inżynierskim.

Pytanie 31

Jaką czynność zrealizuje polecenie COMPILE w kontekście programowania systemów mechatronicznych?

A. Konwersja kodu binarnego na format dziesiętny
B. Pobranie programu z kontrolera
C. Przesłanie programu do kontrolera
D. Przetłumaczenie programu na kod binarny

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Polecenie COMPILE w środowisku do programowania urządzeń mechatronicznych polega na przetłumaczeniu programu na kod binarny, co jest kluczowym krokiem w procesie tworzenia aplikacji dla tych systemów. Tłumaczenie to jest niezbędne, ponieważ mikroprocesory i kontrolery w urządzeniach mechatronicznych operują na poziomie niskiego poziomu, gdzie jedynym zrozumiałym przez nie formacie jest kod binarny. Przykładem zastosowania tej procedury może być programowanie sterowników PLC, gdzie po napisaniu kodu w języku wysokiego poziomu, takim jak ladder diagram czy tekst strukturalny, następuje jego kompilacja do formatu binarnego, który jest następnie interpretowany przez sprzęt. Standardy takie jak IEC 61131-3 definiują różne języki programowania PLC, ale wszystkie wymagają etapu kompilacji. Poprawne przetłumaczenie programu gwarantuje, że algorytmy i logika działania będą realizowane zgodnie z założeniami projektowymi, co jest kluczowe dla funkcjonalności urządzeń mechatronicznych.

Pytanie 32

Uzwojenia silnika powinny być połączone w gwiazdę. Który rysunek przedstawia tabliczkę zaciskową silnika z poprawnie połączonymi uzwojeniami?

Ilustracja do pytania
A. D.
B. B.
C. C.
D. A.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rysunek D przedstawia poprawne połączenie uzwojeń silnika w konfiguracji gwiazdy, co jest kluczowym aspektem dla zapewnienia optymalnej pracy silnika elektrycznego. W połączeniu w gwiazdę, trzy uzwojenia silnika są ze sobą połączone w jednym punkcie, co skutkuje zredukowaniem napięcia fazowego na każdym z uzwojeń. To podejście jest szeroko stosowane w silnikach asynchronicznych, gdzie obniżenie napięcia fazowego pozwala na łagodniejsze uruchomienie silnika oraz zmniejsza ryzyko przeciążenia w momencie rozruchu. W praktyce, połączenie w gwiazdę jest stosowane w aplikacjach, które wymagają dużych momentów obrotowych przy niskich prędkościach. Dodatkowo, zgodnie z normą IEC 60034, połączenie w gwiazdę pozwala na równomierne rozłożenie obciążeń w silniku, co przekłada się na ich dłuższą żywotność oraz mniejsze straty energetyczne. Z tego powodu, właściwe rozpoznanie i zastosowanie połączenia w gwiazdę ma fundamentalne znaczenie dla efektywności operacyjnej silników elektrycznych.

Pytanie 33

Na którym rysunku przedstawiono proces gięcia stali przez przeciąganie?

Ilustracja do pytania
A. Na rysunku 1.
B. Na rysunku 4.
C. Na rysunku 2.
D. Na rysunku 3.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Gięcie stali przez przeciąganie, przedstawione na rysunku 4, jest kluczowym procesem w obróbce metali, który polega na formowaniu materiału poprzez jego przeciąganie przez narzędzie. W tym przypadku narzędzie ma kształt litery 'V', co pozwala na uzyskanie precyzyjnego zakrzywienia. Tego rodzaju proces jest szeroko stosowany w przemyśle, zwłaszcza w produkcji elementów konstrukcyjnych, takich jak belki czy ramy. Gięcie przez przeciąganie jest efektywne, ponieważ pozwala na zachowanie integralności materiału oraz osiągnięcie wysokiej jakości powierzchni. Warto również wspomnieć, że zgodnie z normami ISO dla obróbki blach, techniki gięcia muszą uwzględniać nie tylko geometrię, ale również właściwości mechaniczne materiału, co ma bezpośredni wpływ na trwałość i funkcjonalność finalnego produktu. Przykładem zastosowania tej metody może być produkcja części dla branży motoryzacyjnej, gdzie precyzyjne gięcie stali jest niezbędne do zapewnienia odpowiedniego dopasowania i wytrzymałości elementów.

Pytanie 34

Moc wyjściowa zasilacza przedstawionego na ilustracji wynosi

Ilustracja do pytania
A. 12 W
B. 240 W
C. 24 W
D. 120 W

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Moc wyjściowa zasilacza wynosząca 120 W została obliczona na podstawie danych znajdujących się na etykiecie, która wskazuje, że zasilacz dostarcza 12V DC przy maksymalnym prądzie 10A. Zgodnie z prawem Ohma i wzorem na moc elektryczną (P = V * I), gdzie P to moc (w watach), V to napięcie (w woltach), a I to natężenie prądu (w amperach), obliczamy moc jako 12V * 10A = 120W. Jest to kluczowa umiejętność w inżynierii elektrycznej, gdyż znajomość mocy zasilaczy jest niezbędna do zapewnienia odpowiedniego zasilania dla urządzeń elektronicznych. Na przykład, przy projektowaniu systemów zasilania dla komponentów komputerowych, ważne jest, aby zasilacz dostarczał wystarczającą moc, by uniknąć problemów z wydajnością i stabilnością systemu. Dobrą praktyką jest również uwzględnienie marginesu bezpieczeństwa, co jest istotne w kontekście długoterminowej niezawodności urządzenia. Z tego powodu, znajomość mocy wyjściowej zasilacza oraz umiejętność jej obliczania są niezbędne w pracy każdego inżyniera.

Pytanie 35

Na podstawie widoku płytki drukowanej i schematu ideowego wskaż, który element należy zamontować na płytce drukowanej w miejscu oznaczonym C3.

Ilustracja do pytania
A. Element 3.
B. Element 2.
C. Element 4.
D. Element 1.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zgadza się, że element 2 to kondensator elektrolityczny o pojemności 100uF. To pasuje do tego, co widzimy w schemacie na miejscu oznaczonym C3. Wiesz, dobór odpowiednich komponentów w obwodach jest naprawdę ważny, bo od tego zależy, jak całość będzie działać. Kondensatory mają do odegrania sporo ról, zwłaszcza w filtracji sygnałów i stabilizacji napięcia. Gdybyśmy użyli kondensatora o innej pojemności, to mogłoby to wprowadzać jakieś zakłócenia w pracy urządzenia. Dlatego warto być dokładnym w projektowaniu i trzymać się specyfikacji, które podają producenci. Używanie komponentów zgodnych z normami, takimi jak IPC-2221, to dobry pomysł, bo to pomaga uniknąć problemów. No i pamiętajmy o montażu kondensatorów – jeśli podłączymy je źle, to możemy stracić ich wydajność. Dlatego warto mieć pod ręką dobrą dokumentację i umieć czytać schematy.

Pytanie 36

Przedstawiony na rysunku schemat podłączenia dwóch niezależnych źródeł napięcia stałego jest stosowany do zasilania silnika prądu stałego

Ilustracja do pytania
A. szeregowego.
B. bocznikowego.
C. szeregowo-bocznikowego.
D. obcowzbudnego.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Silnik obcowzbudny jest szczególnym przypadkiem silnika prądu stałego, który wykorzystuje niezależne źródło napięcia do zasilania uzwojenia wzbudzenia. W przedstawionym schemacie widać, że uzwojenie wzbudzenia jest zasilane z drugiego źródła, co pozwala na precyzyjne kontrolowanie pola magnetycznego w silniku. Taka konfiguracja jest szczególnie korzystna w zastosowaniach, gdzie wymagana jest wysoka dynamika oraz zmienność momentu obrotowego, jak w przypadku napędów w urządzeniach przemysłowych czy elektrycznych pojazdach. W praktyce, dzięki niezależnemu zasilaniu uzwojenia wzbudzenia, można uzyskać lepszą charakterystykę pracy silnika oraz zwiększyć jego efektywność energetyczną. Standardy branżowe, takie jak IEC 60034, podkreślają znaczenie odpowiedniego doboru typów silników do specyficznych aplikacji, a silnik obcowzbudny często znajduje się w wykazie zaleceń do zastosowań wymagających dużych zmian prędkości obrotowej oraz precyzyjnego sterowania.

Pytanie 37

Które narzędzia należy zastosować podczas wymiany układu scalonego przedstawionego na rysunku?

Ilustracja do pytania
A. Pilnik i zaciskarkę.
B. Szczypce i pilnik.
C. Lutownicę i odsysacz.
D. Wkrętak i szczypce.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Lutownica i odsysacz to kluczowe narzędzia stosowane podczas wymiany układów scalonych na płytkach drukowanych. Lutownica pozwala na precyzyjne podgrzewanie miejsca lutowania, co pozwala na stopienie lutowia, a tym samym umożliwia usunięcie uszkodzonego układu scalonego. Odsysacz, zwany również odsysaczem lutowia, jest niezbędny do efektywnego usunięcia stopionego lutowia, co jest kluczowe, aby uniknąć uszkodzenia ścieżek drukowanych i innych komponentów znajdujących się w pobliżu. Praktyczne zastosowanie tych narzędzi można zaobserwować w standardach serwisowych, takich jak IPC-A-610, które określają wymagania dotyczące jakości lutowania w elektronice. Odpowiednie wykorzystanie lutownicy oraz odsysacza nie tylko zwiększa skuteczność naprawy, ale również zapewnia długoterminową niezawodność i stabilność całego układu elektronicznego. Dobrą praktyką jest również używanie lutowia o niskiej temperaturze topnienia, co minimalizuje ryzyko uszkodzenia innych komponentów na płytce.

Pytanie 38

Na którym rysunku przedstawiono zawór szybkiego spustu?

Ilustracja do pytania
A. C.
B. A.
C. D.
D. B.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zawór szybkiego spustu, który znajduje się na rysunku oznaczonym literą 'C', jest kluczowym elementem w systemach pneumatycznych, służącym do błyskawicznego opróżniania powietrza z układu. Jego konstrukcja jest zaprojektowana tak, aby umożliwić szybkie i efektywne wydobywanie powietrza, co jest istotne w wielu zastosowaniach przemysłowych, takich jak automatyka, linie montażowe czy urządzenia pneumatyczne. Tego rodzaju zawory stosuje się, aby zminimalizować czas przestoju maszyn, co przekłada się na zwiększenie efektywności produkcji. Warto również zauważyć, że zawory szybkiego spustu są często wykorzystywane w systemach, gdzie wymagana jest szybka regulacja ciśnienia, co jest kluczowe w precyzyjnych procesach technologicznych. Dobrą praktyką jest regularna kontrola i konserwacja tych urządzeń, aby zapewnić ich niezawodność oraz długą żywotność, co jest zgodne z normami ISO 9001 dotyczącymi zarządzania jakością.

Pytanie 39

Którą śrubę należy wkręcać przy pomocy przedstawionej końcówki?

Ilustracja do pytania
A. C.
B. A.
C. D.
D. B.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to C, ponieważ śruba oznaczona literą C jest przystosowana do użycia z końcówką typu Phillips (PH), która charakteryzuje się krzyżowym nacięciem. Takie nacięcie zapewnia lepszą przyczepność końcówki do śruby, co minimalizuje ryzyko poślizgu i uszkodzenia nacięcia. Końcówki Phillips są szeroko stosowane w różnych gałęziach przemysłu, od budownictwa po elektronikę, ze względu na ich uniwersalność i efektywność. W praktyce, użycie odpowiedniej końcówki do śruby ma kluczowe znaczenie dla zapewnienia jakości montażu oraz bezpieczeństwa konstrukcji. W przypadku śrub z nacięciem krzyżowym, takich jak te oznaczone literami A i B, występuje różnica w kształcie główki, co oznacza, że nie będą one pasować do końcówki Phillips. Natomiast śruba D, z sześciokątnym nacięciem, wymaga innej końcówki, takiej jak klucz sześciokątny. Zastosowanie odpowiednich narzędzi jest zgodne z dobrymi praktykami, które zwiększają efektywność i bezpieczeństwo pracy.

Pytanie 40

Po wymianie łożysk należy przykręcić pokrywę łożyska śrubami metrycznymi M6x80. Wskaż na podstawie tabeli, jaka powinna być wartość momentu dociągającego.

Nazwa elementuMoment dociągający dla śrub [Nm]
M5M6M8M10M12M16M20
Tabliczka łożyska--254575170275
Pokrywa łożyska58152020--
Skrzynka zaciskowa-47,512,5-20-
A. 4 Nm
B. 25 Nm
C. 15 Nm
D. 8 Nm

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Moment dociągający śrub M6x80 wynoszący 8 Nm jest zgodny z normami branżowymi dotyczącymi montażu łożysk. Właściwie dobrany moment pozwala na odpowiednie przyleganie elementów oraz zapobiega ich luzowaniu się w trakcie eksploatacji. Przykręcanie pokrywy łożyska z właściwym momentem jest kluczowe dla zapewnienia trwałości i stabilności całej konstrukcji. Zbyt niski moment dociągający może prowadzić do luzów, co w konsekwencji może powodować uszkodzenia łożysk oraz innych komponentów. Z kolei zbyt wysoki moment może prowadzić do uszkodzenia gwintów lub deformacji elementów, co również wpływa negatywnie na funkcjonowanie maszyny. Dlatego ważne jest, aby stosować się do zaleceń producenta oraz norm technicznych przy dokręcaniu elementów. Przykłady zastosowania tej wiedzy obejmują montaż łożysk w silnikach, skrzyniach biegów oraz innych mechanizmach, gdzie precyzyjne dociąganie śrub ma kluczowe znaczenie dla bezpieczeństwa i wydajności.
