Pytanie 1
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik mechanik
- Kwalifikacja: MEC.05 - Użytkowanie obrabiarek skrawających
- Data rozpoczęcia: 13 maja 2026 09:08
- Data zakończenia: 13 maja 2026 10:08
Egzamin zdany!
Wynik: 29/40 punktów (72,5%)
Wymagane minimum: 20 punktów (50%)
Nowe
Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania
Szczegółowe wyniki:
Pytanie 2
Jakie narzędzia powinno się wykorzystać do zmierzenia bicia promieniowego wałka?
A. Kątomierz wszechstronny oraz zestaw płytek wzorcowych
B. Mikrometr z podstawą oraz zestaw wałeczków pomiarowych
C. Przyrząd sinusowy z zegarem pomiarowym
D. Przyrząd kłowy z czujnikiem zegarowym i podstawą
Przyrząd kłowy z czujnikiem zegarowym z podstawką jest najodpowiedniejszym narzędziem do pomiaru bicia promieniowego wałka, ponieważ pozwala na dokładne i precyzyjne pomiary wzdłuż osi wałka. Czujnik zegarowy, będący elementem pomiarowym, przekształca niewielkie przemieszczenia mechaniczne na wskazania na skali, co umożliwia dokładne odczyty. W użyciu tego przyrządu kluczowe jest zapewnienie stabilności i precyzyjnej pozycji, co osiąga się za pomocą podstawki, która minimalizuje wpływ drgań i błędów pomiarowych. Przykładowo, w branży mechanicznej często wykorzystuje się go do kontroli jakości wałów w silnikach, gdzie tolerancje bicia promieniowego muszą być ściśle przestrzegane. W przypadku, gdy bicia są zbyt duże, może to prowadzić do poważnych uszkodzeń w układzie napędowym. Normy ISO oraz ASME odgrywają kluczową rolę w określaniu akceptowalnych wartości bicia, co jeszcze bardziej podkreśla znaczenie stosowania odpowiednich przyrządów pomiarowych.
Pytanie 3
W jakiej maszynie używane jest narzędzie o formie koła zębatego?
A. W dłutownicy Fellowsa
B. W dłutownicy Maaga
C. W frezarce obwiedniowej
D. W przeciągarce
Freza obwiedniowa, dłutownica Maaga i przeciągarka to maszyny, które stosują zupełnie różne mechanizmy i narzędzia do obróbki materiałów. Frezarka obwiedniowa służy głównie do obróbki powierzchniowej i krawędziowej, wykorzystując narzędzia frezerskie, które działają na zasadzie obrotu, a nie dłutowania, które charakteryzuje się procesem wycinania z materiału za pomocą narzędzia o zębatym kształcie. W dłutownicy Maaga, narzędzia są przystosowane do długich i wąskich wgłębień, co również nie wiąże się z zastosowaniem kół zębatych. Przeciągarka, z kolei, koncentruje się na kształtowaniu prętów i rur, a nie na obróbce przy użyciu narzędzi w kształcie koła zębatego. Typowym błędem jest pomylenie rodzajów obróbek i narzędzi, co może prowadzić do nieprawidłowych wniosków na temat zastosowań danych maszyn. Ważne jest zrozumienie podstawowych różnic w technologii obróbczej oraz odpowiednich zastosowań narzędzi, co ma kluczowe znaczenie w inżynierii mechanicznej i zapewnieniu jakości procesów produkcyjnych.
Pytanie 4
Do kontroli powierzchni oznaczonej zamieszczonym symbolem należy zastosować
A. pasametr.
B. twardościomierz.
C. szczelinomierz.
D. profilometr.
Wybór narzędzia do kontroli powierzchni oznaczonej symbolem chropowatości może być mylny, szczególnie jeśli nie zrozumie się specyfiki pomiarów chropowatości. Pasametr, choć użyteczny w pomiarze kształtu i położenia, nie jest odpowiedni do oceny chropowatości powierzchni, ponieważ koncentruje się na wymiarach dwóch lub trzech wymiarów liniowych, a nie na nierównościach mikrogeometrii. Z kolei szczelinomierz, który służy do pomiaru szerokości szczelin, nie ma zastosowania w ocenie chropowatości, ponieważ jego funkcjonalność ogranicza się do pomiaru odstępów między dwoma powierzchniami. Twardościomierz, natomiast, jest narzędziem do oceny twardości materiałów, co również nie jest związane z chropowatością. Typowym błędem w myśleniu jest założenie, że każde narzędzie pomiarowe może być użyte do każdego rodzaju pomiaru bez uwzględnienia jego specyficznych funkcji i zastosowań. Dlatego ważne jest, aby w procesie oceny jakości powierzchni stosować odpowiednie instrumenty, które zapewnią precyzyjne i wiarygodne wyniki, zgodne z branżowymi standardami.
Pytanie 5
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 6

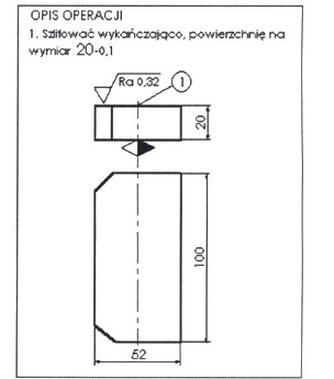

Aby wykonać operację zgodnie z przedstawionym szkicem obróbki do zamocowania przedmiotu obrabianego należy użyć
A. uchwytu elektromagnetycznego.
B. podpory stałej i oporu.
C. imadła maszynowego.
D. uchwytu hydraulicznego.
Uchwyt elektromagnetyczny jest idealnym rozwiązaniem do zamocowania przedmiotu obrabianego w procesach wymagających dużej precyzji, takich jak szlifowanie wykańczające. Jego działanie opiera się na generowaniu pola elektromagnetycznego, które przyciąga metalowe elementy, co eliminuje konieczność stosowania siły mechanicznej. Dzięki temu uzyskujemy równomierne i stabilne zamocowanie, co jest kluczowe w obróbce precyzyjnej. Użycie uchwytu elektromagnetycznego pozwala na szybkie i łatwe mocowanie oraz demontaż obrabianych detali, co znacząco zwiększa efektywność produkcji. W praktyce, tego typu uchwyty są powszechnie stosowane w przemyśle motoryzacyjnym i lotniczym, gdzie wymagana jest wysoka dokładność oraz powtarzalność procesów obróbczych. Dodatkowo, uchwyty elektromagnetyczne spełniają normy dotyczące bezpieczeństwa i ergonomii pracy, co przyczynia się do poprawy warunków pracy oraz zmniejszenia ryzyka uszkodzenia obrabianych elementów.
Pytanie 7
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 8
Uruchomienie obrabiarki CNC w trybie pracy automatycznej "blok po bloku" wymaga naciśnięcia przy w kolejności:
A. RESET→MDA→JOG
B. JOG→CYCLE STOP→SINGLE BLOCK
C. AUTO→SINGLE BLOCK→CYCLE START
D. MDA→SINGLE BLOCK→JOG
Wybór niepoprawnej odpowiedzi często wynika z nie do końca zrozumianej sekwencji działań przy uruchamianiu obrabiarki CNC. Na przykład, odpowiedzi jak 'MDA→SINGLE BLOCK→JOG' pokazują, że wprowadza się nieodpowiedni tryb, bo MDA (Manual Data Input) jest do czego innego, niż automatyczne uruchomienie. W sumie to MDA używa się do ręcznego wprowadzania danych, co nie ma sensu w kontekście automatu. Z kolei такая sekwencja jak 'JOG→CYCLE STOP→SINGLE BLOCK' jest też błędna, bo JOG to przecież ręczne przesuwanie narzędzia i nie powinno się go stosować przed trybem Auto. Poza tym, 'CYCLE STOP' przed rozpoczęciem obróbki to zupełnie nieporozumienie, bo to oznacza zatrzymanie cyklu. Operatorzy mogą się pomylić w działaniach, co wprowadza chaos w uruchomieniu obrabiarki. Dlatego kluczowe jest, by zrozumieć, że 'AUTO→SINGLE BLOCK→CYCLE START' to właściwa droga, żeby maszyna działała płynnie i bezpiecznie.
Pytanie 9
Przedstawiony symbol mocowania jest stosowany do oznaczenia
A. podtrzymki stałej do wałków.
B. docisku wahliwego.
C. kła samonastawnego.
D. pryzmy do mocowania wałków.
Poprawna odpowiedź to docisk wahliwy, który jest kluczowym elementem w mechanizmach mocujących stosowanych w obróbce elementów. Symbol przedstawiony na zdjęciu jednoznacznie identyfikuje ten typ mocowania. Docisk wahliwy umożliwia pewne przemieszczenie mocowanego elementu, co jest niezwykle istotne w kontekście precyzyjnej obróbki, ponieważ minimalizuje ryzyko uszkodzenia detalu oraz wpływa na dokładność wykonania operacji. W praktyce, dociski wahliwe są często stosowane w tokarkach i frezarkach, gdzie wymagane jest stabilne, ale jednocześnie elastyczne mocowanie. Zgodnie z normami ISO dotyczącymi mocowania elementów obrabianych, stosowanie docisków wahliwych zwiększa efektywność procesów produkcyjnych, umożliwiając lepsze dostosowanie do geometrii detalu. Dzięki temu, operatorzy maszyn mogą osiągać wyższą jakość obróbki oraz skracać czas cyklu produkcyjnego, co przekłada się na oszczędności w kosztach wytwarzania.
Pytanie 10
Położenie punktu zerowego formy obrabianej określa się przy użyciu funkcji
A. G54
B. G33
C. G04
D. G63
G54 to standardowa funkcja w programowaniu CNC (Computer Numerical Control), która definiuje położenie punktu zerowego przedmiotu obrabianego. W praktyce oznacza to, że operator maszyny może ustawić i zapamiętać lokalizację punktu odniesienia w stosunku do narzędzia lub obrabianego przedmiotu, co jest kluczowe dla precyzyjnego wykonania operacji obróbczych. Użycie G54 pozwala na efektywne zarządzanie wieloma programami w obrabiarkach, umożliwiając stosowanie różnych punktów zerowych dla różnych przedmiotów bez konieczności ich każdorazowego programowania od nowa. W branży stosuje się różne systemy odniesienia, takie jak G55, G56, itp., co pozwala na przechowywanie wielu punktów zerowych w pamięci maszyny. Dobrą praktyką jest regularne sprawdzanie punktów zerowych przed rozpoczęciem obróbki, aby uniknąć błędów i zapewnić wysoką jakość wykonania detali.
Pytanie 11
Z punktu widzenia programisty początek układu odniesienia do toczenia przedmiotu przedstawionego na rysunku najkorzystniej jest przyjąć w miejscu oznaczonym literą
A. B.
B. C.
C. A.
D. D.
Punkt D. jest najbardziej odpowiednim miejscem na początek układu odniesienia do toczenia przedmiotu, ponieważ znajduje się na końcu obrabianego elementu. Przyjęcie takiej lokalizacji ma kluczowe znaczenie w kontekście precyzyjnego programowania obrabiarek CNC. Umożliwia to inżynierom i operatorom maszyn łatwe ustalenie wymiarów oraz zapewnia stabilność podczas procesu toczenia. Ustawienie punktu odniesienia przy końcu przedmiotu oznacza, że wszelkie operacje obrabiania będą odniesione bezpośrednio do miejsca, które jest najtrudniejsze do zamocowania, co zmniejsza ryzyko błędów i poprawia jakość końcowego produktu. Przykładem zastosowania tej praktyki może być toczenie wałków, gdzie dokładne pomiary odległości od końca wałka są kluczowe dla uzyskania odpowiednich tolerancji. Dodatkowo, przyjęcie końca przedmiotu jako punktu odniesienia jest zgodne z normami ISO dotyczącymi obróbki skrawaniem, co stanowi potwierdzenie jej powszechnej akceptacji w branży.
Pytanie 12
Na podstawie danych z programu oraz wskazania pokrętła określ rzeczywistą wartość posuwu noża tokarskiego.
A. 0,30 mm/obr
B. 0,20 mm/obr
C. 0,10 mm/obr
D. 0,15 mm/obr
Poprawna odpowiedź to 0,15 mm/obr, co wynika z analizy danych z programu CNC oraz wskazania pokrętła. W przypadku komendy 'F0.3', posuw wynosi 0,3 mm na obrót. Z kolei wskazanie pokrętła na 50% oznacza, że rzeczywisty posuw noża tokarskiego jest połową wartości określonej w programie. Zatem obliczając, 50% z 0,3 mm/obr daje 0,15 mm/obr. W praktyce, zrozumienie tego procesu jest kluczowe dla precyzyjnego ustawienia maszyny oraz uzyskania odpowiednich wymiarów obrabianego elementu. W branży obróbczej stosowanie odpowiednich wartości posuwu jest niezbędne, aby zapewnić jakość wykończenia powierzchni oraz długość życia narzędzi. Zastosowanie 0,15 mm/obr w odpowiednich warunkach skrawania sprzyja optymalizacji procesu oraz redukcji zużycia narzędzi, co jest zgodne z najlepszymi praktykami w obszarze technologii CNC.
Pytanie 13
Właściwą część programu sterującego dla ruchu freza z punktu 1 do punktu 3 przedstawia zapis
A. G1 G90 X80 Y75 F500G1 X-50 Y-50G1 Y0
B. G1 G91 X80 Y75 F500G1 X30 Y25G1 Y0
C. G1 X80 Y75 F500G1 G91 X-50 Y25G1 G90 Y-25
D. G1 G90 X80 Y75 F500G1 X30 Y25G1 Y0
Często wybierając złe zapisy G-code, można popełnić błąd z powodu nieporozumień dotyczących ruchów w programie CNC. W niektórych przypadkach można spotkać G91, który wprowadza zamieszanie, bo przemieszczenia są traktowane jako ruchy od aktualnej pozycji narzędzia. To w przypadku większych przesunięć może być naprawdę problematyczne. Jeszcze jest ten temat z podwójnymi poleceniami G1 w jednym wierszu bez separatorów – to się nie zgadza z konwencjami G-code i może prowadzić do błędów w interpretacji. Ważne, żeby każdy ruch narzędzia był jasny i zgodny z wymaganiami produkcji. Często też pomija się prędkość posuwu, co może sprawić, że narzędzie będzie za szybko się przemieszczać, co nie jest dobre dla materiału ani samego narzędzia. Rozumienie G-code i poprawna jego składnia jest kluczowe, żeby zapewnić bezpieczeństwo i efektywność w obróbce. Dlatego fajnie by było, żeby przed programowaniem dobrze ogarnąć zasady i standardy, żeby unikać tych powszechnych błędów.
Pytanie 14
Pokazany na zdjęciu frez trzpieniowy skrawający czołem najlepiej zastosować do obróbki
A. stali hartowanych.
B. stopów tytanu.
C. żeliw szarych.
D. stopów metali nieżelaznych.
Ten frez trzpieniowy skrawający czołem, co widać na zdjęciu, to naprawdę fajne narzędzie, zwłaszcza do obróbki stopów metali nieżelaznych, jak aluminium czy miedź. Te materiały są stosunkowo miękkie i łatwe do formowania, więc potrzebujemy precyzyjnych narzędzi, żeby uniknąć zacięć czy uszkodzeń. Frez ten pozwala na naprawdę dokładne cięcia, bo jego konstrukcja jest stworzona do efektywnego usuwania materiału. Z mojego doświadczenia wynika, że korzystając z takich narzędzi w produkcji, można osiągnąć super jakość obrabianych powierzchni i złożone kształty, co jest ważne w różnych branżach, jak budownictwo czy elektronika. Trzeba też pamiętać o odpowiednich parametrach skrawania, jak prędkość obrotowa i posuw, bo to ma ogromne znaczenie dla trwałości narzędzia i samego procesu. Warto zwracać uwagę na standardy, takie jak ISO 9001, które mówią o doborze narzędzi, żeby produkcja była na najwyższym poziomie.
Pytanie 15
Wartości korekcyjne L1 i L2 noża tokarskiego przedstawionego na rysunku odnoszone są do punktu
A. zerowego przedmiotu obrabianego.
B. zerowego obrabiarki.
C. wymiany narzędzia.
D. odniesienia narzędzia.
Odpowiedź "odniesienia narzędzia" jest prawidłowa, ponieważ wartości korekcyjne L1 i L2 noża tokarskiego są odniesione do punktu, który stanowi bazę dla ustawień narzędzia w systemach CNC. W praktyce oznacza to, że operator maszynowy ustawia narzędzie względem punktu odniesienia, aby zapewnić precyzyjne położenie podczas obróbki. Punkt odniesienia narzędzia jest kluczowy dla prawidłowego programowania maszyny, ponieważ błędne ustawienie może prowadzić do nieprawidłowego wymiarowania detalu, co w efekcie zwiększa koszty produkcji i czas obróbki. W standardach takich jak ISO 6983, dotyczących programowania maszyn CNC, jasno określono znaczenie precyzyjnego odniesienia narzędzia dla zapewnienia jakości i efektywności procesu obróbcze. Poprawne ustawienie narzędzi w odniesieniu do punktu odniesienia umożliwia również automatyczne korekty w procesie produkcyjnym, co jest niezbędne w nowoczesnych liniach produkcyjnych.
Pytanie 16
Aby precyzyjnie umiejscowić imadło maszynowe na stole frezarki, wykorzystuje się
A. wahliwe podkładki
B. pozycjonujące kołki
C. ustalające kamienie
D. mimośrodowe dźwignie
Dźwignie mimośrodowe, podkładki wahliwe oraz kołki pozycjonujące to rozwiązania, które mogą być stosowane w różnych kontekstach produkcyjnych, ale nie są one optymalnymi metodami ustalania imadła maszynowego na stole frezarki. Dźwignie mimośrodowe służą do wstępnego mocowania elementów, ale nie zapewniają one wystarczającej stabilności podczas frezowania, gdyż mogą wprowadzać dodatkowe luz oraz zmieniać pozycję imadła pod wpływem sił obróbczych. Podkładki wahliwe, choć użyteczne w kontekście niwelowania nierówności powierzchni, nie gwarantują precyzyjnego ustalenia imadła w odniesieniu do osi narzędzia skrawającego, co jest kluczowe dla uzyskania wysokiej jakości obróbki. Kołki pozycjonujące są również stosowane w wielu procesach produkcyjnych, ale ich zastosowanie do mocowania imadeł nie zapewnia stabilności, co może prowadzić do błędów w wymiarach detali. W praktyce, błędne podejścia do ustalania imadła mogą prowadzić do poważnych problemów związanych z jakością produkcji oraz bezpieczeństwem pracy, dlatego kluczowe jest stosowanie odpowiednich standardów i technik, takich jak kamienie ustalające, które zapewniają wymaganą precyzję i stabilność w procesach obróbczych.
Pytanie 17
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 18
Wartości korekcyjne L1 = X, L2 = Z oraz promień R (tokarka CNC) powinny być określone dla
A. nawiertaka
B. rozwiertaka maszynowego
C. noża oprawkowego z płytką wieloostrzową
D. gwintownika maszynowego
Wartości L1 i L2 oraz promień R są mega istotne w kontekście noża oprawkowego z płytką wieloostrzową. To one dokładnie określają, jak wygląda geometria narzędzia i jakie ma możliwości skrawania. Te noże, używane w tokarkach CNC, są zaprojektowane tak, żeby można je było precyzyjnie ustawić do obróbki różnych materiałów. L1 i L2 dotyczą długości narzędzia w różnych pozycjach montażowych i to wpływa na głębokość cięcia oraz stabilność w trakcie pracy. Z kolei promień R definiuje kształt ostrza i ma wielki wpływ na to, jak będzie wyglądała powierzchnia obrabianego detalu. Jak się dobrze ustawi te wartości, to można poprawić proces skrawania, co przekłada się na mniejsze zużycie narzędzi, lepszą wydajność produkcji i mniej błędów w wymiarach detali. Przykładowo w motoryzacji, jak dobrze ustawisz narzędzia, to produkcja podzespołów silnikowych idzie sprawniej, bo tolerancje wymiarowe są tu na wagę złota.
Pytanie 19
Na podstawie rysunku określ sposób ustalenia i zamocowania wałka.
A. W uchwycie czteroszczękowym hydraulicznym bez podparcia.
B. W uchwycie trójszczękowym pneumatycznym z podparciem kłem stałym.
C. Na tarczy zabierakowej z zabierakiem i z podparciem kłem obrotowym.
D. W uchwycie dwuszczękowym mechanicznym z zabierakiem.
Poprawna odpowiedź to uchwyt czteroszczękowy hydrauliczny bez podparcia, co oznacza, że na rysunku zaprezentowano mechanizm mocowania, który jest szczególnie efektywny dla obróbki wałków o różnych średnicach. Uchwyt czteroszczękowy, charakteryzujący się równomiernym rozkładem sił, zapewnia stabilność i precyzję podczas obróbki. W kontekście produkcji przemysłowej, takie uchwyty są standardowym wyposażeniem obrabiarek CNC, co zwiększa ich uniwersalność i zastosowanie w seryjnej produkcji. Hydrauliczne mocowanie zapewnia łatwe dostosowanie siły chwytu, co jest kluczowe w przypadku materiałów wrażliwych na odkształcenia. W praktyce uchwyty czteroszczękowe bez podparcia są często stosowane w obróbce elementów o długiej geometrii, co pozwala na efektywną obróbkę bez ryzyka ich uszkodzenia. Zastosowanie takich rozwiązań jest zgodne z aktualnymi normami ISO dotyczącymi jakości i bezpieczeństwa w procesach obróbczych.
Pytanie 20
W trybie jakim realizowane są ruchy pomocnicze lub nastawcze w obrabiarkach CNC?
A. EDYCJA
B. JOG
C. REPOS
D. AUTO
Odpowiedź JOG jest jak najbardziej trafna, bo w tym trybie pracuje się na manualnym sterowaniu ruchem narzędzia i detalu. Operator w tym momencie ma pełną kontrolę nad maszyną, co jest mega przydatne przy takich rzeczach jak pozycjonowanie narzędzi przed obróbką czy podczas konserwacji. W praktyce można ręcznie przesuwać osie X, Y i Z, używając przycisków na panelu, co naprawdę ułatwia ustawianie i kalibrację. Jak się dobrze zna ten tryb, to jest to zgodne z najlepszymi praktykami w branży, gdzie operatorzy muszą często robić wstępne ustawienia przed ruszeniem z produkcją. No i umiejętność sprawnego korzystania z trybu JOG jest ważna dla bezpieczeństwa, bo kiedy coś idzie nie tak, można szybko zareagować.
Pytanie 21
Działka elementarna przedstawionego czujnika zegarowego wynosi
A. 0,1 mm
B. 10 mm
C. 1 mm
D. 0,01 mm
Poprawna odpowiedź to 0,01 mm, co wynika z oznaczenia na tarczy czujnika zegarowego, które wskazuje, że jeden pełny obrót wskazówki odpowiada zmianie pomiaru o 1 mm. Działka elementarna, czyli najmniejsza jednostka miary, wynosi 0,01 mm, co oznacza, że przy każdym przesunięciu wskazówki o jedną działkę, zmiana pomiaru wynosi 0,01 mm. Takie czujniki są powszechnie wykorzystywane w mechanice precyzyjnej, inżynierii oraz w pomiarach laboratoryjnych, gdzie konieczne jest uzyskanie dokładności w milimetrach lub nawet poniżej. Zrozumienie działania tego typu narzędzi jest kluczowe dla inżynierów, którzy muszą zapewnić, że ich pomiary są zgodne z określonymi standardami, takimi jak ISO lub DIN, które regulują przyjęte normy jakości i dokładności w produkcji i testowaniu. Dzięki zastosowaniu czujników zegarowych, inżynierowie mogą precyzyjnie monitorować małe zmiany w wymiarach obiektów, co jest szczególnie istotne w procesach kontrolnych.
Pytanie 22
Pokazaną na zdjęciu tuleję rozprężną należy zastosować do mocowania
A. freza tarczowego trzy stronnego.
B. pogłębiacza z chwytem cylindrycznym.
C. głowicy frezarskiej spiralnej.
D. wiertła z chwytem stożkowym.
Wybór narzędzi do obróbki skrawaniem wymaga staranności i zrozumienia ich specyfikacji. Stosowanie wiertła z chwytem stożkowym w kontekście tulei rozprężnej jest nieodpowiednie, ponieważ wiertła tego typu wymagają innego systemu mocowania, zazwyczaj dedykowanych uchwytów, które są w stanie zapewnić stabilność i precyzję w procesie wiercenia. Chwyty stożkowe są projektowane w celu zapewnienia samocentrowania i dużej siły mocującej, a ich konstrukcja nie współpracuje z tulejami rozprężnymi. Podobnie, frezy tarczowe trzystronne oraz głowice frezarskie spiralne mają swoje specyficzne wymagania dotyczące mocowania. Te narzędzia zwykle wykorzystują inne typy uchwytów, takie jak mocowania typu ISO lub DIN, które są zgodne z ich geometrią oraz przeznaczeniem. W przypadku użycia tulei rozprężnej do mocowania takich narzędzi, można napotkać problemy związane z ich drganiami, co z kolei prowadzi do obniżenia jakości obróbki oraz zwiększenia ryzyka uszkodzenia narzędzia. Dobrze dobrane mocowanie nie tylko wpływa na jakość pracy, ale także na bezpieczeństwo operatora. W praktyce, niewłaściwy dobór narzędzia do metody mocowania jest częstym błędem, który może prowadzić do poważnych konsekwencji w produkcji.
Pytanie 23
Sprawdzian służący do kontroli poprawności wykonania promienia zaokrąglenia przedstawia zdjęcie oznaczone literą
A. D.
B. C.
C. A.
D. B.
Poprawna odpowiedź to D, ponieważ na zdjęciu znajduje się sprawdzian promieniowy, który jest kluczowym narzędziem w procesie wytwarzania i kontroli jakości detali z zaokrągleniami. Sprawdzian ten pozwala na precyzyjne pomiary promienia zaokrąglenia i jest niezbędny w branży inżynieryjnej oraz produkcyjnej, gdzie dokładność wymiarowa ma kluczowe znaczenie. Użycie sprawdzianów promieniowych zgodnych z normami ISO 1101 zapewnia, że wykonane elementy spełniają wymagania tolerancji kształtu i wymiarów. Przykładowo, w przemyśle motoryzacyjnym, kontrola promieni zaokrągleń jest niezbędna przy ocenie jakości elementów konstrukcyjnych, takich jak obudowy silników czy elementy zawieszenia. Niewłaściwe pomiary mogłyby prowadzić do błędów montażowych, a w efekcie do obniżenia bezpieczeństwa i wydajności pojazdów. Dlatego znajomość i umiejętność używania tego narzędzia jest niezbędna dla każdego inżyniera oraz technika zajmującego się kontrolą jakości.
Pytanie 24
Ile wynosi długość czynnej krawędzi skrawającej dla kąta przystawienia Kr = 60° i głębokości skrawania ap= 5 mm? Skorzystaj z danych w tabeli.
| Kr | 95° | 95° | 93° | 90° | 75° | 72,5° | 63° | 60° | 45° |
| sin Kr | 0,996 | 0,996 | 0,999 | 1 | 0,966 | 0,954 | 0,891 | 0,866 | 0,707 |
A. lSa = 5,77 mm
B. lSa = 7,26 mm
C. lSa = 8,44 mm
D. lSa = 4,65 mm
Długość czynnej krawędzi skrawającej jest kluczowym parametrem w procesach obróbczych, umożliwiającym określenie efektywności narzędzi skrawających. Aby obliczyć tę długość, stosuje się wzór, w którym głębokość skrawania dzieli się przez sinus kąta przystawienia. W tym przypadku, dla kąta przystawienia Kr = 60°, sinus wynosi 0,866. Po podstawieniu wartości do równania, otrzymujemy długość czynnej krawędzi skrawającej równą 5,77 mm. Taka wiedza jest niezwykle przydatna w praktyce, ponieważ umożliwia inżynierom i technikom dobór odpowiednich narzędzi oraz optymalizację procesów obróbczych. Zgodność obliczeń z normami branżowymi, takimi jak ISO 3685 dotyczące wydajności narzędzi skrawających, podkreśla znaczenie dokładnych obliczeń w celu zwiększenia wydajności produkcji i jakości wykonania. Ważne jest również, aby regularnie analizować parametry skrawania, co pozwala na bieżąco dostosowywać procesy do zmieniających się warunków i wymaganych standardów.
Pytanie 25
Aby zweryfikować prostoliniowość prowadnic obrabiarki, należy zastosować
A. czujnika zegarowego
B. transametru
C. liniału sinusowego
D. suwmiarki uniwersalnej
Czujnik zegarowy jest narzędziem pomiarowym o dużej precyzji, które znajduje powszechne zastosowanie w różnych dziedzinach inżynierii, w tym w obróbce skrawaniem. Jego główną zaletą jest zdolność do wykrywania nawet najmniejszych odchyleń od linii prostoliniowej. Przy pomiarze prostoliniowości prowadnic obrabiarki, czujnik zegarowy umożliwia precyzyjne określenie, czy prowadnice są równo ustawione. W praktyce, czujnik jest montowany na uchwycie, a jego igła dotyka prowadnicy, podczas gdy obrabiarka jest przesuwana. Minimalne zmiany pozycji igły wskazują na ewentualne nierówności, co jest kluczowe dla zapewnienia dokładności obróbczej. Zgodnie z normami ISO 1101 dotyczącymi geometrii produktu, prostoliniowość jest istotnym parametrem, który wpływa na jakość wykonania detali. Dobrą praktyką jest regularne sprawdzanie stanu prowadnic przy pomocy czujnika zegarowego, co pozwala na szybką identyfikację problemów oraz ich naprawę, co przekłada się na wydajność i precyzję pracy obrabiarki.
Pytanie 26
Odczyt wskazania suwmiarki zgodnie z przedstawionym schematem wynosi
A. 10,45 mm
B. 3,00 mm
C. 12,45 mm
D. 4,50 mm
Odpowiedź 12,45 mm jest poprawna, ponieważ dokładnie odzwierciedla proces odczytu wskazania suwmiarki. Na skali głównej odczytujemy 12 mm, co jest zgodne z położeniem zerowej kreski noniusza. Następnie, na skali noniusza identyfikujemy, że 9. kreska pokrywa się z odpowiednią kreską na skali głównej, co pozwala na precyzyjne określenie wartości. Dodając 0,45 mm (wynik z mnożenia 9 kreski przez 0,05 mm), otrzymujemy 12,45 mm. W praktyce, umiejętność prawidłowego odczytu suwmiarki jest kluczowa w inżynierii i produkcji, gdzie precyzyjne pomiary są niezbędne do zapewnienia jakości produktów. Standardy takie jak ISO 13385 dotyczące narzędzi pomiarowych podkreślają znaczenie dokładności, co czyni tę umiejętność szczególnie ważną w branżach wymagających wysokiej precyzji.
Pytanie 27
Która z podanych funkcji określa programowanie posuwu w mm/min?
A. G03
B. G94
C. G17
D. G00
Każda z pozostałych opcji, tj. G03, G17 i G00, jest związana z różnymi funkcjami i nie odnosi się do programowania posuwu w mm/min. Komenda G03 oznacza ruch w kierunku przeciwnym do ruchu wskazówek zegara po okręgu, co jest kluczowe w kontekście obróbki krzywoliniowej, ale nie ma związku z szybkością posuwu. G17 natomiast ustawia płaszczyznę obróbcza na XY, co jest niezbędne dla określenia, w której płaszczyźnie mają być przeprowadzane operacje, lecz także nie odnosi się do wartości posuwu. G00 to komenda, która służy do szybkiego przemieszczania narzędzia do pozycji roboczej, co jest istotne w procesie programowania CNC, jednak w kontekście posuwu nie ma zastosowania, ponieważ nie ustala prędkości obróbczej. Zrozumienie różnic między tymi komendami jest kluczowe dla prawidłowego programowania maszyn CNC; operatorzy muszą być świadomi, że każda z tych komend pełni określoną funkcję i ich błędne użycie może prowadzić do nieefektywnej obróbki lub uszkodzenia narzędzi. Typowe pomyłki związane z wyborem błędnych komend często wynikają z niedostatecznej znajomości kodów G oraz ich praktycznego zastosowania w różnych scenariuszach obróbczych.
Pytanie 28
Oblicz obroty wrzeciona (n) w tokarskiej maszynie podczas obróbki wałka o średnicy d = 100 mm, jeżeli prędkość skrawania wynosi vc = 157 m/min. Posłuż się wzorem: vc = π · d · n⁄1000
A. 50 obr/min
B. 1500 obr/min
C. 500 obr/min
D. 250 obr/min
Obliczając obroty wrzeciona tokarki, musisz skorzystać z odpowiedniej formuły. W tej sytuacji mamy prędkość skrawania wynoszącą 157 m/min i średnicę 100 mm, co daje nam możliwość wyliczenia obrotów. Z mojej praktyki, fajnie jest przekształcić wzór do formy n = (v<sub>c</sub> * 1000) / (π * d). Po podstawieniu danych wychodzi 500 obr/min. To całkiem istotne, bo dobrze dobrane obroty wrzeciona mają duże znaczenie dla jakości obróbki. Jeśli ustawisz za niskie obroty, może to źle wpłynąć na wynik, a zbyt wysokie z kolei mogą prowadzić do szybszego zużycia narzędzi. Ogólnie rzecz biorąc, znając te zasady, można zagwarantować, że proces skrawania będzie bardziej efektywny.
Pytanie 29
Na rysunku przedstawiono symbol graficzny będący oznaczeniem uchwytu tokarskiego
A. hydraulicznego samocentrującego 400 mm.
B. zewnętrznego o maksymalnym docisku 4 MPa.
C. czteroszczękowego z mocowaniem ręcznym.
D. pneumatycznego z czterema szczękami.
Symbol graficzny przedstawiony na rysunku to oznaczenie uchwytu tokarskiego czteroszczękowego z mocowaniem ręcznym. Uchwyt ten jest szeroko stosowany w obróbce skrawaniem metali, szczególnie w tokarkach. Jego konstrukcja pozwala na precyzyjne i stabilne mocowanie przedmiotów o zróżnicowanych kształtach, co jest kluczowe w procesach obróbczych. Cztery szczęki uchwytu umożliwiają niezależne ustawienie każdego elementu, co daje operatorowi możliwość dostosowania mocowania do konkretnego detalu. Użycie uchwytów czteroszczękowych jest zgodne z dobrymi praktykami w branży, gdzie precyzja i bezpieczeństwo pracy są priorytetowe. Warto również zauważyć, że uchwyty te są często wybierane w sytuacjach, gdy wymagana jest wysoka jakość powierzchni obrabianych detali, co jest istotne w produkcji precyzyjnych komponentów, takich jak elementy w motoryzacji czy lotnictwie.
Pytanie 30
Który przyrząd obróbkowy stosuje się podczas wykonywania na frezarce pionowej otworów zgodnie z przedstawionym rysunkiem?
A. Podzielnicę uniwersalną.
B. Stół obrotowy.
C. Imadło maszynowe kątowe.
D. Imadło maszynowe z wkładką pryzmatyczną.
Podzielnica uniwersalna jest kluczowym narzędziem wykorzystywanym w obróbce skrawaniem, szczególnie w procesach wymagających precyzyjnego podziału kątowego, takich jak wykonanie otworów rozmieszczonych równomiernie na obwodzie koła. W przypadku przedstawionego rysunku, gdzie widoczne jest 12 otworów ułożonych w równych odstępach, zastosowanie podzielnicy uniwersalnej jest uzasadnione. Dzięki tej maszynie operator ma możliwość dokładnego ustawienia kąta i powtarzalności, co jest niezbędne w produkcji seryjnej oraz w sytuacjach, gdzie wymagana jest wysoka precyzja. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie precyzyjnych narzędzi w zapewnianiu jakości produkcji. Użycie podzielnicy uniwersalnej umożliwia nie tylko wykonanie otworów w odpowiednich miejscach, ale także ułatwia późniejsze procesy montażowe, gdyż pozwala na zachowanie tolerancji wymiarowych. W praktyce, podzielnice są również używane do frezowania kół zębatych oraz w wielu innych zastosowaniach, gdzie istotne jest precyzyjne rozmieszczenie elementów na obrabianym detalu.
Pytanie 31
Na proces łamania wióra podczas obróbki przy użyciu płytki wieloostrzowej największy wpływ ma
A. powierzchnia przyłożenia.
B. pomocnicza powierzchnia przyłożenia.
C. powierzchnia natarcia.
D. promień narzędzia.
Powierzchnia natarcia to naprawdę ważny element, jeśli chodzi o obróbkę wiórową. To na niej narzędzie ma bezpośredni kontakt z materiałem, co ma spore znaczenie dla całego procesu skrawania. Kształt i geometria tej powierzchni wpływają na kąt natarcia, a to z kolei decyduje o tym, jakie siły działają na wiór podczas obróbki. Jak dobrze zaprojektujesz tę powierzchnię, to wióry będą się lepiej odprowadzać i mniej się łamać, co jest mega ważne, zwłaszcza przy twardych materiałach. Gdy dobierzesz odpowiednie parametry, jak prędkość skrawania i posuw, łatwiej osiągniesz lepszą wydajność i jakość detali. W inżynierii kluczowe jest, żeby wybierać narzędzia skrawające z odpowiednią geometrią i regularnie je ostrzyć. Wiedza o tym, jak powierzchnia natarcia wpływa na skrawanie, jest więc niezbędna dla każdego, kto pracuje z obróbką skrawaniem.
Pytanie 32
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 33
Jakiego rodzaju obrabiarki są najczęściej wykorzystywane w masowej produkcji gwintów zewnętrznych na prętach?
A. Walcarki
B. Frezarki obwiedniowej
C. Tokarki uniwersalnej
D. Przeciągarki
Walcarki są najczęściej stosowanymi maszynami do produkcji gwintów zewnętrznych na prętach, ponieważ ich konstrukcja umożliwia efektywne i precyzyjne formowanie materiału. W procesie walcowania, materiał jest poddawany działaniu sił ściskających, co pozwala uzyskać żądany kształt gwintu bez usuwania materiału, co jest korzystne z punktu widzenia wydajności oraz minimalizacji odpadów. Walcarki pozwalają na produkcję gwintów o wysokiej dokładności i jakości powierzchni, co jest szczególnie ważne w przypadku elementów, które muszą pasować do siebie, jak np. śruby i nakrętki. W zastosowaniach przemysłowych, takich jak produkcja samochodów czy urządzeń elektronicznych, walcowane gwinty są standardem. Dodatkowo, walczenie gwintów jest procesem znacznie szybszym niż tradycyjne skrawanie, co przyczynia się do zmniejszenia kosztów produkcji oraz zwiększenia efektywności linii produkcyjnej.
Pytanie 34
Jakie są korzyści płynące z szlifowania wałków bezkłowego w porównaniu do szlifowania kłowego?
A. lepsza wydajność z uwagi na oszczędność czasu w realizacji nakiełków i mocowaniu przedmiotu
B. większe bezpieczeństwo procesu obróbczy w związku z mniejszą prędkością obwodową ściernicy
C. możliwość użycia tylko jednej ściernicy
D. wyższa precyzja obróbki spowodowana brakiem sztywnego mocowania wałków
Szlifowanie kłowe wymaga solidnego zamocowania wałków, co często prowadzi do problemów z dokładnością oraz wydajnością obróbki. Wybór odpowiedniego zamocowania ma kluczowe znaczenie, ponieważ wszelkie błędy w tym zakresie mogą prowadzić do wibracji i zniekształceń wałków, co wpływa na jakość szlifowanej powierzchni. Ponadto, odpowiedzi sugerujące większe bezpieczeństwo obróbki ze względu na niższą prędkość obwodową ściernicy są mylące. W rzeczywistości bezpieczeństwo procesu obróbczego zależy bardziej od stabilności urządzenia oraz odpowiedniego nadzoru nad pracą maszyny niż od prędkości samego narzędzia ściernego. Nie ma również podstaw do twierdzenia, że szlifowanie bezkłowe ogranicza się do użycia jednej ściernicy; wiele zastosowań wymaga różnorodnych narzędzi, aby dostosować się do specyficznych wymagań obróbczych. Warto zwrócić uwagę, że pomimo zalet szlifowania bezkłowego, niektóre sytuacje mogą wymagać zastosowania kłowego, szczególnie gdy precyzja mocowania jest niezbędna. Użytkownicy powinni być świadomi tych aspektów, aby podejmować świadome decyzje dotyczące wyboru techniki obróbczej, która najlepiej odpowiada ich potrzebom produkcyjnym.
Pytanie 35
Określ prędkość obrotową wrzeciona podczas wiercenia wiertłem krętym o średnicy Ø6 w żeliwie ciągliwym. Zalecana prędkość skrawania wynosi vc = 5 m/min.
Skorzystaj z zależności:
| Skorzystaj z zależności: n = 1000×vc/π×d |
A. 265 obr/min.
B. 123 obr/min.
C. 789 obr/min.
D. 434 obr/min.
Obliczenie prędkości obrotowej wrzeciona to naprawdę ważna sprawa w wierceniu. Jak chcesz, żeby wszystko było zrobione dobrze i bezpiecznie, musisz używać odpowiednich wzorów inżynierskich. Dla wiertła krętego o średnicy Ø6 mm w żeliwie ciągliwym i przy prędkości skrawania v<sub>c</sub> = 5 m/min, można użyć wzoru: n = (1000 * v<sub>c</sub>) / (π * d). Tu „n” to prędkość obrotowa, „v<sub>c</sub>” to prędkość skrawania, a „d” to średnica wiertła w milimetrach. Jak podstawi się wartości, wychodzi n = (1000 * 5) / (π * 6) i dostajesz około 265 obr/min. Taka prędkość to najlepsza opcja, bo poprawia nie tylko jakość obróbki, ale też wydłuża życie narzędzi. W przemyśle trzymanie się norm prędkości skrawania jest mega ważne dla efektywności i bezpieczeństwa, więc dobrze jest o tym pamiętać przy planowaniu prac.
Pytanie 36
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 37
Narzędzie przedstawione na rysunku służy do
A. gratowania.
B. radełkowania.
C. gwintowania.
D. wiórkowania.
Odpowiedź na pytanie jest prawidłowa, ponieważ narzędzie przedstawione na rysunku to radełko, które jest specjalistycznym narzędziem stosowanym w procesie radełkowania. Radełkowanie to technika obróbcza, która polega na tworzeniu regularnych wzorów na powierzchni materiałów, takich jak metal. Dzięki zastosowaniu radełka, uzyskuje się nie tylko estetyczne efekty, ale również zwiększa się przyczepność powierzchni, co jest szczególnie istotne w przypadku elementów, które mają być malowane lub pokrywane innymi materiałami. Radełka są często wykorzystywane w przemyśle motoryzacyjnym oraz w produkcji narzędzi, gdzie precyzyjne wzory mogą mieć znaczenie dla funkcjonalności końcowego produktu. Standardy związane z radełkowaniem, takie jak ISO 2768 dotyczące tolerancji, wskazują na znaczenie dokładności i powtarzalności w procesach obróbczych, co czyni tę technikę niezwykle wartościową w nowoczesnym rzemieślnictwie i inżynierii.
Pytanie 38
Odczytaj wskazanie z przedstawionego na ilustracji mikromierza.
A. 11,87 mm
B. 8,87 mm
C. 11,37 mm
D. 8,37 mm
Odpowiedź 8,37 mm jest poprawna, ponieważ dokładny odczyt z mikrometru wymaga zsumowania trzech wartości: odczytu z podziałki głównej, odczytu z bębna oraz odczytu z noniusza. W omawianym przypadku odczyt z podziałki głównej wynosi 8,00 mm, co jest standardową wartością, która wskazuje na położenie na tulei mikrometru. Następnie odczyt z bębna wynosi 0,35 mm, uzyskany przez pomnożenie liczby podziałek na bębnie (35) przez wartość każdej podziałki (0,01 mm). Ostatnim elementem jest odczyt noniusza, który w tym przypadku wynosi 0,02 mm, co uzyskuje się przez pomnożenie liczby podziałek na noniuszu (2) przez wartość podziałki (0,01 mm). Po zsumowaniu 8,00 mm + 0,35 mm + 0,02 mm otrzymujemy 8,37 mm. Ta metoda pomiarowa jest kluczowa w precyzyjnych zastosowaniach inżynieryjnych, gdzie zastosowanie mikrometrów pozwala na uzyskanie dokładnych wymiarów komponentów. Użycie mikrometrów jest zgodne z najlepszymi praktykami w obszarze pomiarów, co potwierdza ich powszechne zastosowanie w laboratoriach i na liniach produkcyjnych.
Pytanie 39
To urządzenie jest używane do skrawania powierzchni płaskich oraz kształtowych, takich jak gwinty, rowki czy koła zębate. Narzędzie na nim zamocowane wykonuje ruch obrotowy?
A. frezarka uniwersalna
B. tokarka karuzelowa
C. wiertarka stołowa
D. strugarka poprzeczna
Tokarka karuzelowa to maszyna, która głównie służy do obróbki skrawaniem elementów obrotowych, a nie do frezowania. Pomimo że posiada zdolność do wykonywania skomplikowanych operacji obróbczych, jej działanie opiera się na ruchu obrotowym obrabianego materiału, a narzędzie skrawające porusza się w linii prostej. Opisany w pytaniu proces ma charakter frezowania, gdzie narzędzie skrawające wykonuje ruch obrotowy, co jest kluczowym elementem obróbki na frezarce. Wiertarka stołowa, z drugiej strony, jest przeznaczona do wykonywania otworów w materiałach, a nie do obróbki powierzchni, co również czyni tę odpowiedź niepoprawną. Strugarka poprzeczna jest narzędziem wykorzystywanym do uzyskania gładkich powierzchni na elementach metalowych, ale nie wykonuje ruchu obrotowego narzędzia, co również wyklucza ją z opisanego kontekstu. Błędne odpowiedzi są często skutkiem mylenia funkcji różnych maszyn skrawających i braku zrozumienia ich zasad działania oraz zastosowań. Właściwe zrozumienie różnic między tymi maszynami jest kluczowe w nauce obróbki skrawaniem oraz w praktycznym zastosowaniu tych technologii w przemyśle.
Pytanie 40
Na podstawie rysunku określ wartość przesunięcia punktu zerowego przedmiotu obrabianego.
A. 44 mm
B. 34 mm
C. 14 mm
D. 0 mm
Poprawna odpowiedź to 44 mm, co wynika z dokładnej analizy rysunku technicznego przedmiotu obrabianego. Wartość przesunięcia punktu zerowego oblicza się poprzez zsumowanie odległości od określonych referencyjnych punktów, co w tym przypadku daje 10 mm oraz 34 mm, co razem daje 44 mm. W praktyce, umiejętność prawidłowego określania punktu zerowego jest kluczowa w obróbce skrawaniem, ponieważ precyzyjne umiejscowienie narzędzia w odniesieniu do przedmiotu obrabianego wpływa na jakość i dokładność wykonania detali. Zastosowanie tej wiedzy w warsztatach i przy produkcji części zmniejsza ryzyko błędów, które mogą prowadzić do odrzucenia wyrobów, a także oszczędza czas i materiały. Zgodnie z normami ISO 1101, prawidłowe definiowanie geometrii i punktów odniesienia jest niezbędne dla zachowania wysokiej jakości produkcji. Dlatego znajomość metod obliczania przesunięcia punktu zerowego oraz umiejętność interpretacji rysunków technicznych są niezbędne w każdym zakładzie zajmującym się obróbką mechaniczną.
