- Zawód: Technik mechatronik
- Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
- Data rozpoczęcia: 5 maja 2026 15:03
- Data zakończenia: 5 maja 2026 15:30
Egzamin zdany!
Wynik: 27/40 punktów (67,5%)
Wymagane minimum: 20 punktów (50%)
Nowe
Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania
Szczegółowe wyniki:
Pytanie 2
W normalnych warunkach działania wyłącznika różnicowoprądowego wektorowa suma natężeń prądów sinusoidalnych przepływających w przewodach fazowych oraz neutralnym wynosi
A. 0 A
B. 3 A
C. 1 A
D. 2 A
W przypadku wyłącznika różnicowoprądowego, jego podstawowym zadaniem jest monitorowanie różnicy natężeń prądu między przewodami fazowymi a przewodem neutralnym. W warunkach normalnej pracy, gdy urządzenie działa prawidłowo, suma wektorowa natężeń prądów płynących przez przewody powinna wynosić 0 A. Oznacza to, że prąd wpływający do obwodu przez przewód fazowy jest równy prądowi wypływającemu przez przewód neutralny. Przykładowo, jeśli w obwodzie mamy trzy przewody fazowe, każdy z określonym natężeniem prądu, to ich suma wektorowa, uwzględniająca odpowiednie fazy, powinna wskazywać na zerowe natężenie w przewodzie neutralnym. Zgodnie z normą PN-IEC 61008, wyłączniki różnicowoprądowe są projektowane w taki sposób, aby skutecznie wykrywać różnice prądów oraz zapewniać bezpieczeństwo użytkowników poprzez automatyczne odłączenie obwodu w przypadku wykrycia upływu prądu. Taka funkcjonalność jest kluczowa w instalacjach elektrycznych, gdzie bezpieczeństwo i ochrona przed porażeniem prądem są priorytetami.
Pytanie 3
Za pomocą przedstawionego na rysunku przyrządu można zmierzyć prędkość obrotową elementów napędowych urządzenia mechatronicznego metodą
A. elektromagnetyczną.
B. wibroakustyczną.
C. stroboskopową.
D. laserową.
No to tak, odpowiedź jest jak najbardziej na plus. Tachometr laserowy to świetny wybór, bo naprawdę fajnie mierzy prędkość obrotową. Działa to tak, że wiązka laserowa odbija się od obracającego się obiektu, co daje dokładne wyniki. To mega ważne w mechatronice, gdzie liczy się precyzja i niezawodność. W różnych dziedzinach, jak automatyka czy robotyka, ten sprzęt jest nie do przebicia. Na przykład, gdy technicy serwisują maszyny, używają tachometru laserowego do sprawdzania prędkości obrotowej wałów napędowych, co pozwala im na wcześniejsze wykrycie potencjalnych problemów. W branży motoryzacyjnej też jest nieoceniony, zwłaszcza przy testowaniu silników, gdzie dokładność pomiarów ma ogromne znaczenie dla osiągów pojazdów. A co ważne, pomiar laserowy jest nieinwazyjny, więc nie ma ryzyka uszkodzenia mierzonych elementów, co jest naprawdę na plus.
Pytanie 4
Jakie czynności trzeba wykonać, aby zamocować koło pasowe na wale przy użyciu pasowania?
A. Obniżyć temperaturę koła pasowego i wału
B. Podgrzać koło pasowe oraz wał
C. Podgrzać koło pasowe i schłodzić wał
D. Podgrzać wał i schłodzić koło pasowe
Rozgrzanie koła pasowego i schłodzenie wału to technika stosowana w celu uzyskania odpowiedniego pasowania między tymi elementami. Kiedy koło pasowe jest podgrzewane, jego średnica zwiększa się, co pozwala na jego łatwe nałożenie na wał. Z kolei schłodzenie wału powoduje jego kurczenie, co dodatkowo ułatwia proces montażu. Po zakończeniu procesu chłodzenia wał wraca do pierwotnych wymiarów, a koło pasowe, które stygło, kurczy się, mocno przylegając do wału. Tego typu pasowanie nazywa się pasowaniem cieplnym i jest szeroko stosowane w przemyśle, zwłaszcza w przypadku montażu wałów napędowych i innych elementów ruchomych. Przykładem praktycznego zastosowania tej metody jest montaż kół pasowych w silnikach spalinowych, gdzie precyzyjne dopasowanie elementów ma kluczowe znaczenie dla ich wydajności oraz żywotności. Warto także zauważyć, że ta procedura powinna być przeprowadzana zgodnie z zaleceniami producentów, aby zapewnić optymalne efekty oraz uniknąć uszkodzenia elementów.
Pytanie 5
Przed ponownym połączeniem silnika elektrycznego z napędzaną maszyną konieczne jest przeprowadzenie
A. pomiary napięcia zasilającego
B. kontroli temperatury uzwojenia
C. pomiary obrotów wirnika
D. kontroli kierunku obrotu wirnika
Pomiar napięcia zasilania, prędkości wirnika i kontrola temperatury stojana to istotne rzeczy w pracy silników elektrycznych, ale przed ponownym połączeniem silnika z maszyną nie są aż tak kluczowe. Wydaje mi się, że skupienie na napięciu może być trochę mylące, bo choć prawidłowe napięcie jest konieczne do dobrego działania silnika, to wcale nie zapewnia, że wirnik obraca się w dobrą stronę. Czasami napięcie jest w normie, a kierunek obrotów i tak jest zły, co może prowadzić do poważnych szkód. Co do prędkości wirnika, to też jest to ważne, ale bardziej w kontekście wydajności. Nie można jednak polegać tylko na tym, by wiedzieć, czy sprzęt jest gotowy do pracy, bo prędkość nie mówi nam nic o kierunku, w jakim wirnik się obraca. Kontrola temperatury stojana jest bardziej związana z tym, jak pracuje silnik, a nie z jego przygotowaniem do połączenia. Wysoka temperatura może oznaczać problemy, ale nic nie mówi o kierunku obrotów. Dlatego, stawianie na te kwestie przed połączeniem, może prowadzić do błędnych wniosków i ryzyka awarii, co pokazuje, jak ważne jest, żeby najpierw upewnić się, że kierunek obrotów jest prawidłowy.
Pytanie 6
Na rysunku przedstawiono symbol graficzny siłownika pneumatycznego
A. mieszkowego.
B. ciągnącego jednostronnego działania.
C. udarowego.
D. pochającego jednostronnego działania.
Poprawna odpowiedź to siłownik pneumatyczny jednostronnego działania, co jest zgodne z przedstawionym symbolem graficznym. Siłowniki jednostronnego działania są wykorzystywane w aplikacjach, gdzie potrzebna jest siła w jednym kierunku, a powrót do pozycji wyjściowej jest realizowany za pomocą sprężyny. Przykładem zastosowania takich siłowników są systemy automatyki przemysłowej, gdzie często stosuje się je do podnoszenia lub przesuwania elementów. Ich konstrukcja pozwala na efektywną pracę, zmniejszając jednocześnie zużycie energii. W branży pneumatycznej standardy, takie jak ISO 6431, definiują konkretne wymiary i parametry dla takich siłowników, co zapewnia ich wymienność oraz ułatwia projektowanie systemów. Dlatego zrozumienie symboli graficznych siłowników jest kluczowe dla inżynierów pracujących nad projektami związanymi z automatyką i pneumatyka, co podkreśla znaczenie właściwego odczytywania schematów.
Pytanie 7
Przed wykonaniem czynności konserwacyjnych zawsze należy
A. zweryfikować stan izolacji.
B. uziemić urządzenie.
C. zdjąć obudowę.
D. odłączyć urządzenie od źródła zasilania.
Odłączenie urządzenia od prądu to naprawdę ważny krok, zanim zaczniemy cokolwiek robić przy konserwacji. Głównym powodem jest to, że chcemy zadbać o swoje bezpieczeństwo. Jeśli urządzenie jest pod napięciem, to może dojść do porażenia, co naprawdę może skończyć się tragicznie. W elektrotechnice mamy różne przepisy BHP, które mówią, że najpierw trzeba odłączyć zasilanie, zanim weźmiemy się do roboty. Po odłączeniu warto też upewnić się, że ktoś nie włączy sprzętu przypadkiem. Fajnie jest zastosować blokady i oznaczenia, które są zgodne z zasadą Lockout/Tagout (LOTO) - to takie standardy, które pomagają nam zachować bezpieczeństwo w pracy.
Pytanie 8
Jakie urządzenie jest używane do pomiaru temperatury płynów?
A. czujnik termiczny
B. urządzenie do regulacji temperatury z cyfrowym wyświetlaczem
C. termostat
D. termoelement
Termoelement to naprawdę fajne urządzenie do pomiaru temperatury. Działa na zasadzie efektu Seebecka, co oznacza, że generuje napięcie, gdy są różnice temperatur między dwoma różnymi przewodnikami. Jest super dokładny i szybko reaguje na zmiany temperatury, co czyni go idealnym w różnych branżach, takich jak chemia czy przemysł spożywczy. Można go też spotkać w laboratoriach badawczych. Na przykład, w przemyśle monitoruje się dzięki niemu temperaturę, co jest kluczowe, żeby produkt był dobrej jakości. Co ciekawe, w zależności od użytych materiałów, termoelementy mogą działać w różnych zakresach temperatur, a ich właściwości spełniają międzynarodowe standardy, jak na przykład IEC 60584. Dzięki tym cechom są bardzo popularne w systemach automatyki oraz kontroli procesów.
Pytanie 9

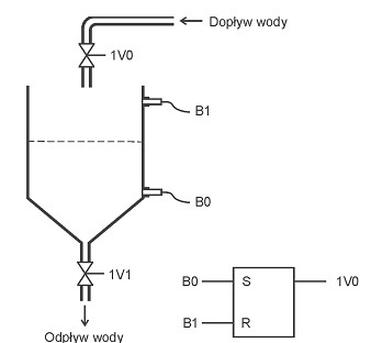

Otwarcie zaworu 1V0 dopływu wody do zbiornika następuje po wygenerowaniu przez czujnik B0 sygnału o wartości 0, a zamknięcie po wygenerowaniu przez czujnik B1 sygnału o wartości 1. Sterowanie zrealizowane przy pomocy przerzutnika RS działa niepoprawnie. Należy
A. zamiast przerzutnika RS zastosować dwuwejściową bramkę NOR
B. zanegować sygnał B1
C. zanegować sygnał B0
D. zamiast przerzutnika RS zastosować dwuwejściową bramkę NAND
Zrozumienie działania przerzutnika RS oraz jego interakcji z sygnałami z czujników jest kluczowe dla poprawnego działania układów automatyki. Przyczyny błędnych odpowiedzi można odnaleźć w niepełnym zrozumieniu zasad działania logiki cyfrowej. Zanegowanie sygnału B1, które sugeruje jedna z odpowiedzi, prowadziłoby do sytuacji, w której zamknięcie zaworu byłoby uzależnione od sygnału, który nie ma bezpośredniego związku z jego stanem otwarcia. Takie podejście może wprowadzać chaos w systemie, ponieważ zamknięcie zaworu nie może być realizowane w oparciu o sygnał, który nie jest z nim powiązany. Zastosowanie bramki NAND czy NOR, jak wskazano w innych odpowiedziach, również nie rozwiązuje problemu. Te bramki zmieniają logikę działania układu, co może prowadzić do sytuacji, w których zawór nigdy się nie otworzy, a wymagany stan nie zostanie osiągnięty. W rzeczywistości, zamianę przerzutnika RS na bramkę logiczną można by rozważyć w bardziej skomplikowanych układach, lecz w tym konkretnym przypadku nie oddaje to zasadniczej natury problemu, który występuje przy sygnale B0. W rezultacie, typowe błędy myślenia prowadzą do wyboru rozwiązań, które nie uwzględniają wymagań konkretnego zadania, co jest sprzeczne z dobrymi praktykami projektowania układów automatyki.
Pytanie 10
Tłok siłownika pneumatycznego zasilanego sprężonym powietrzem o ciśnieniu P = 600 000 Pa powinien oddziaływać z siłą F = 1 200 N. Jaka powinna być powierzchnia czynna tłoka, jeżeli w siłowniku nie występują straty powietrza?
| P = F/S |
A. 0,020 m2
B. 0,500 m2
C. 0,050 m2
D. 0,002 m2
Odpowiedź 0,002 m2 jest prawidłowa, ponieważ w celu obliczenia powierzchni czynnej tłoka w siłowniku pneumatycznym, należy zastosować wzór: A = F / P, gdzie A to powierzchnia, F to siła, a P to ciśnienie. W tym przypadku, dzieląc siłę 1200 N przez ciśnienie 600 000 Pa, otrzymujemy 0,002 m2. W praktyce, wiedza na temat doboru odpowiedniej powierzchni tłoka jest kluczowa w inżynierii pneumatycznej, ponieważ wpływa na efektywność i wydajność systemu. W wielu zastosowaniach, takich jak automatyka przemysłowa czy maszyny pakujące, wybór właściwej powierzchni tłoka pozwala na precyzyjne sterowanie ruchem oraz zminimalizowanie zużycia energii. Warto dodać, że zgodnie z normami branżowymi, odpowiednia powierzchnia czynna tłoka wpływa także na żywotność urządzenia oraz jego bezpieczeństwo, dlatego inżynierowie powinni zawsze brać pod uwagę zarówno parametry techniczne, jak i warunki pracy siłowników pneumatycznych.
Pytanie 11
Przedstawiony na rysunku element pneumatyczny to
A. rozdzielacz czterodrogowy.
B. zawór zwrotno-dławiący.
C. przełącznik obiegu.
D. zawór z popychaczem.
Wybór odpowiedzi innej niż zawór z popychaczem może wynikać z nieporozumienia dotyczącego funkcji i wyglądu różnych elementów pneumatycznych. Przełącznik obiegu jest elementem, który służy do kierowania przepływu powietrza, ale nie ma popychacza i działa na innych zasadach. Z kolei rozdzielacz czterodrogowy to bardziej skomplikowane urządzenie, które pozwala na kontrolę kierunku przepływu powietrza w czterech różnych kierunkach, również nie posiada typowego popychacza. Zawór zwrotno-dławiący, z drugiej strony, jest przeznaczony do regulacji przepływu i zapobiega cofaniu się medium, ale również nie jest odpowiedni w kontekście opisanego elementu. Typowym błędem jest mylenie funkcji różnych zaworów i elementów pneumatycznych oraz niedostateczne zwrócenie uwagi na ich specyfikę. W branży pneumatycznej kluczowe jest odpowiednie dobranie elementów do konkretnego zastosowania, co wymaga znajomości ich właściwości i zastosowań. W związku z tym, dokładne zrozumienie każdego z wymienionych elementów oraz ich różnic jest niezbędne, aby uniknąć nieporozumień i błędów w projektowaniu systemów pneumatycznych.
Pytanie 12
Osoba, która doświadczyła porażenia prądem elektrycznym, nie oddycha, natomiast krążenie krwi jest prawidłowe. Jakie czynności należy wykonać w odpowiedniej kolejności podczas udzielania pierwszej pomocy?
A. sztuczne oddychanie oraz masaż serca
B. udrożnienie dróg oddechowych, wykonanie sztucznego oddychania i masaż serca
C. udrożnienie dróg oddechowych, wykonanie sztucznego oddychania
D. ustawienie na boku, sztuczne oddychanie
Odpowiedź "udrożnienie dróg oddechowych, sztuczne oddychanie" jest prawidłowa, ponieważ w sytuacji, gdy osoba porażona prądem elektrycznym nie oddycha, ale krążenie jest zachowane, priorytetem jest zapewnienie prawidłowego przepływu powietrza do płuc. Procedura ta jest zgodna z wytycznymi Europejskiej Rady Resuscytacji, które podkreślają znaczenie udrożnienia dróg oddechowych jako pierwszego kroku w każdym przypadku zatrzymania oddechu. Udrożnienie dróg oddechowych można osiągnąć poprzez odpowiednią pozycję ciała poszkodowanego (np. metoda odchylenia głowy do tyłu, unieś podbródek) oraz usunięcie ewentualnych przeszkód, takich jak ciała obce. Następnie, sztuczne oddychanie powinno być przeprowadzane w celu dostarczenia tlenu do płuc poszkodowanego, co jest kluczowe dla uniknięcia niedotlenienia mózgu. Wsparcie w tej sytuacji może być realizowane poprzez metody takie jak wentylacja ustami ust lub przy użyciu urządzeń wentylacyjnych, jeśli są dostępne. W przypadku dalszego braku samodzielnego oddechu, konieczne może być wprowadzenie resuscytacji krążeniowo-oddechowej, jednak najpierw trzeba zająć się zapewnieniem drożności dróg oddechowych i wentylacji, co zgodne jest z zasadami w pierwszej pomocy.
Pytanie 13
Zawory zwrotno-dławiące, w przedstawionym na rysunku układzie sterowania pneumatycznego, realizują dławienie
A. na wylocie - zawór 1V1 i na wlocie - zawór 1V2
B. na wlocie - zawór 1VI i na wylocie - zawór 1V2
C. na wlocie - zawory 1V1 i 1V2
D. na wylocie - zawory 1V1 i 1V2
Zawory zwrotno-dławiące 1V1 i 1V2 są umieszczone na wlocie do siłownika pneumatycznego, co jest naprawdę ważne dla tego jak działa cały układ pneumatyczny. Dławienie na początku pozwala na lepszą kontrolę nad przepływem medium, a to z kolei wpływa na prędkość ruchu siłownika. Przykładowo, w automatyzacji przemysłowej, gdzie precyzja ma kluczowe znaczenie, użycie tych zaworów na wlocie pozwala na płynniejsze i bardziej kontrolowane ruchy. Z mojego doświadczenia, to podejście zwiększa efektywność systemu i zmniejsza ryzyko uszkodzenia siłownika przez zbyt szybki ruch. Warto też zauważyć, że dobrze ustawione zawory zwrotno-dławiące są zgodne z normami ISO, co gwarantuje optymalne warunki pracy i bezpieczeństwo. No i nie zapominajmy, że swobodny powrót medium z siłownika do zbiornika jest kluczowy, żeby uniknąć opóźnień w reakcji układu, co jest ważne w dynamicznych zastosowaniach.
Pytanie 14
Którą metodę łączenia materiałów przedstawiono na rysunku?
A. Lutowanie.
B. Spawanie.
C. Zgrzewanie.
D. Klejenie.
Lutowanie jest procesem, który polega na łączeniu metali z wykorzystaniem dodatkowego materiału, zwanego lutem, o niższej temperaturze topnienia niż metale łączone. Na zdjęciu widoczne są przewody elektryczne, których połączenie zostało wykonane w tej technice. Lutowanie jest powszechnie stosowane w elektronice do łączenia elementów w obwodach elektronicznych, ponieważ zapewnia silne i trwałe połączenia. W praktyce lutowanie wykorzystuje się nie tylko w elektronice, ale również w wielu innych branżach, takich jak motoryzacja czy przemysł maszynowy. Standardy branżowe, takie jak IPC-A-610 dotyczące akceptowalności montażu elektronicznego, podkreślają znaczenie jakości połączeń lutowanych. Właściwe techniki lutowania, takie jak stosowanie odpowiednich lutów i technik grzewczych, są kluczowe dla zapewnienia niezawodności i bezpieczeństwa w aplikacjach. Ponadto, lutowanie może być stosowane do naprawy i konserwacji urządzeń, co czyni go niezwykle wartościową umiejętnością w wielu zawodach technicznych.
Pytanie 15
Do kategorii chemicznych źródeł energii elektrycznej można zaliczyć ogniwa galwaniczne oraz
A. elementy termoelektryczne
B. ogniwa fotowoltaiczne
C. akumulatory kwasowe
D. prądnice synchroniczne
Akumulatory kwasowe to jeden z typów ogniw chemicznych, które przekształcają energię chemiczną w energię elektryczną. Działają na zasadzie reakcji chemicznych zachodzących pomiędzy elektrodami i elektrolitem, w tym przypadku kwasem siarkowym. Te ogniwa są powszechnie stosowane w różnych zastosowaniach, takich jak zasilanie pojazdów (akumulatory samochodowe), systemy zasilania awaryjnego oraz w energii odnawialnej, gdzie magazynują energię z paneli słonecznych lub turbin wiatrowych. W kontekście standardów branżowych, akumulatory kwasowe muszą spełniać określone normy dotyczące bezpieczeństwa i wydajności, takie jak normy ISO oraz IEC. Przykładowo, w zastosowaniach motoryzacyjnych akumulatory muszą być zdolne do dostarczenia dużych prądów rozruchowych, co jest krytyczne dla działania silnika. W związku z tym, akumulatory kwasowe są nie tylko kluczowym elementem nowoczesnych systemów energetycznych, ale także wymagają regularnej konserwacji i monitorowania, aby zapewnić ich długoterminową niezawodność.
Pytanie 16
Do czego służy przedstawione na rysunku narzędzie?
A. Szlifowania otworów.
B. Wytaczania otworów.
C. Wiercenia otworów.
D. Gwintowania otworów.
Narzędzie przedstawione na zdjęciu to stopniowe wiertło stożkowe, które jest powszechnie stosowane do wiercenia otworów o różnych średnicach w materiałach takich jak metal, tworzywa sztuczne czy drewno. Jego stożkowa konstrukcja umożliwia precyzyjne stopniowe zwiększanie średnicy otworu, co pozwala na uzyskanie wymaganej tolerancji i gładkości powierzchni bez potrzeby zmiany narzędzia. Dzięki zastosowaniu wierteł stożkowych, można zaoszczędzić czas i zwiększyć efektywność pracy, eliminując konieczność ręcznego przygotowywania otworów o różnych rozmiarach. W praktyce, wiertła te są często wykorzystywane w warsztatach mechanicznych oraz w procesach produkcyjnych, w których precyzja i szybkość są kluczowe. Rekomendowane standardy w branży zalecają stosowanie wierteł odpowiednio dobranych do rodzaju materiału oraz parametrów obróbczych, aby uzyskać optymalne wyniki.
Pytanie 17
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 18
W układzie cyfrowym, którego strukturę i stany logiczne przedstawiono na rysunku, wskaż która bramka nie działa prawidłowo.
A. Bramka B.
B. Bramka D.
C. Bramka C.
D. Bramka A.
Wybór bramki A, C lub D jako niewłaściwie działającej wiąże się z typowymi błędami myślowymi związanymi z analizą logiczną. Zrozumienie zasad działania bramek logicznych jest kluczowe dla poprawnego rozwiązywania problemów w zakresie układów cyfrowych. Bramki AND, OR oraz NOT mają specyficzne zachowania, które są określone przez ich definicje. W przypadku bramki A, jej działanie jest poprawne, jeśli spełnia założenia projektowe, a dwa wejścia o stanie 1 generują wyjście 1, co jest zgodne z zasadami bramek OR. Z kolei bramka C i D również działają zgodnie z oczekiwaniami, co oznacza, że ich wyniki wyjściowe są zgodne z przyjętymi zasadami logiki. Wybierając niewłaściwe bramki, można łatwo wprowadzić się w błąd podczas analizy schematu. Kluczem do właściwego zrozumienia jest analiza stanów wejściowych i wyjściowych, a także znajomość ich funkcji. W praktyce często dochodzi do pomyłek, gdy nie przeprowadza się wystarczającej weryfikacji, co prowadzi do fałszywych wniosków. Dlatego ważne jest, aby każdorazowo sprawdzać, czy wyniki wyjściowe bramek są zgodne z ich definicjami oraz aby stosować metody weryfikacji, takie jak testowanie na symulatorach, co pozwala na bardziej wiarygodną diagnozę i poprawne projektowanie układów.
Pytanie 19
Metoda osuszania sprężonego powietrza, w której w pierwszej fazie usuwana jest para wodna oraz olej za pomocą węgla aktywowanego, a w drugiej następuje odessanie pary wodnej w kapilarach żelu krzemionkowego, określana jest jako
A. konwekcją
B. adsorpcją
C. absorpcją
D. desorpcją
W procesach związanych z osuszaniem sprężonego powietrza, niepoprawne odpowiedzi mogą być mylące, szczególnie dla osób mniej zaznajomionych z terminologią. Konwekcja odnosi się do transportu ciepła poprzez ruch płynów, a nie do procesu usuwania wilgoci. Absorpcja, choć wydaje się zbliżona, polega na wchłanianiu substancji przez inną substancję, co różni się od adsorpcji, gdzie cząsteczki są przyciągane do powierzchni materiału, a nie wnikają w jego objętość. Desorpcja z kolei to proces, w którym substancje, wcześniej adsorbowane, są uwalniane z powierzchni materiału, a więc nie jest to etap osuszania, a raczej proces przeciwny. Te nieścisłości mogą prowadzić do błędnych wniosków w kontekście doboru technologii osuszania w różnych aplikacjach przemysłowych. Zrozumienie różnic pomiędzy tymi procesami jest kluczowe dla efektywnego zaprojektowania systemów uzdatniania powietrza, które spełniają wymagania jakościowe oraz normy branżowe, takie jak ISO 8573. W związku z tym, aby skutecznie przeprowadzić proces usuwania wilgoci, należy skupić się na technikach adsorpcji, które zapewniają najwyższą efektywność oraz niezawodność w aplikacjach wymagających precyzyjnej kontroli warunków atmosferycznych.
Pytanie 20
Tensomer foliowy powinien być zamocowany do podłoża
A. klejem
B. nitem
C. śrubą
D. zszywką
Mocowanie tensomera foliowego za pomocą nitów, zszywek czy śrub to raczej kiepski pomysł. Nity i zszywki są popularne, ale nie dają tej elastyczności, jakiej potrzebuje folia. Jak zmieniają się temperatury i wilgotność, to folia się kurczy albo rozciąga, a sztywne mocowania mogą spowodować pęknięcia. A śruby to już w ogóle mogą przebić folię, co osłabia jej właściwości. W branży zaleca się, żeby mocowanie folii było wykonane w taki sposób, by zminimalizować ryzyko uszkodzeń. Lepiej iść w sprawdzone metody, jak klejenie, bo to nie tylko zwiększa efektywność, ale i przedłuża żywotność materiałów, a to jest istotne, jeśli chodzi o koszty użytkowania. Więc lepiej się trzymać tych lepszych rozwiązań, a nie wymyślać coś na szybko.
Pytanie 21
Jakiego rodzaju kinematykę posiada manipulator, jeśli jego przestrzeń robocza przypomina prostopadłościan?
A. RRR - trzy osie obrotowe
B. RTT - jedną oś obrotową i dwie osie prostoliniowe
C. TTT - trzy osie prostoliniowe
D. RRT - dwie osie obrotowe i jedną oś prostoliniową
Wybrałeś odpowiedź TTT, czyli trzy osie prostoliniowe, i to jest całkiem dobre! Manipulator, który ma prostopadłościanową przestrzeń roboczą, naprawdę daje radę poruszać się w trzech osiach: X, Y i Z. To ważne, bo w przemyśle, gdzie trzeba robić różne rzeczy, jak automatyzacja produkcji czy montaż, precyzyjne ruchy są kluczowe. Manipulatory z trzema osiami prostoliniowymi są mocno wykorzystywane w robotyce, na przykład do pakowania, paletowania, czy transportu materiałów. Z mojego doświadczenia, taki układ TTT daje dużą elastyczność przy układaniu przestrzeni roboczej i można go dostosować do różnych zastosowań. Wiesz, są też standardy, takie jak ISO 9283, które pokazują, jak ocenia się wydajność manipulatorów, a to wszystko podkreśla, jak ważny jest odpowiedni wybór kinematyki, żeby naprawdę osiągnąć dobre rezultaty.
Pytanie 22
Aby zmierzyć temperaturę, należy podłączyć do wejścia sterownika PLC
A. prądnicę tachometryczną
B. czujnik rezystancyjny
C. przekaźnik elektromagnetyczny
D. czujnik indukcyjny
Podłączenie innych komponentów, takich jak prądnica tachometryczna, czujnik indukcyjny czy przekaźnik elektromagnetyczny, do pomiaru temperatury nie jest odpowiednie. Prądnica tachometryczna jest wykorzystywana do pomiaru prędkości obrotowej w silnikach i nie ma zastosowania w kontekście temperatury. Czujnik indukcyjny, z kolei, wykrywa obecność obiektów metalowych i również nie nadaje się do pomiaru temperatury. Przekaźnik elektromagnetyczny jest elementem wykonawczym, który służy do załączania lub wyłączania obwodów elektrycznych, a więc nie jest narzędziem pomiarowym. Typowym błędem myślowym jest mylenie funkcji różnych elementów w systemie automatyki. Często przy wyborze czujnika do pomiaru temperatury nie uwzględnia się specyfiki ich działania oraz przeznaczenia. W przypadku pomiaru temperatury, kluczowe jest, aby zastosować czujniki, które są przystosowane do tej funkcji, co znacznie zwiększa dokładność i niezawodność całego systemu. Wybór odpowiednich komponentów w systemie automatyki powinien być oparty na zrozumieniu ich przeznaczenia oraz właściwości, co jest zgodne z dobrymi praktykami projektowania systemów automatyki.
Pytanie 23
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 24
Wskaż, który rodzaj siłownika można wykorzystać w układzie zasilanym sprężonym powietrzem o ciśnieniu p = 0,8 MPa, jeśli wymagana jest siła teoretyczna 50 daN oraz przemieszczenie 10 cm?
A. D32, pmax = 10 bar, skok standardowy: 16, 32, 50, 80, 125, 200
B. D12, pmax = 10 bar, skok standardowy: 25, 50, 80, 100,125, 160, 200
C. D32, pmax = 10 bar, skok standardowy: 25, 50, 80, 100,125, 160, 200
D. D25, pmax = 10 bar, skok standardowy: 16, 32, 50, 80, 125, 200
Wybór niewłaściwego siłownika, takiego jak D25, D12 czy D32 z niewłaściwym skokiem, może prowadzić do nieoptymalnych rezultatów w aplikacjach przemysłowych. Siłownik D25, mimo że posiada maksymalne ciśnienie 10 bar, może nie być w stanie wygenerować wymaganej siły teoretycznej 50 daN w kontekście zadanego przemieszczenia. W przypadku siłownika D12, jego parametry mogą być zbyt niskie dla tego zastosowania, przez co nie spełni on oczekiwań w zakresie siły i skoku. Siłownik D32 z nieodpowiednim skokiem (np. 16, 32, 50, 80, 125, 200 mm) również może nie dostarczyć wymaganego przemieszczenia 10 cm, co jest kluczowe dla efektywności operacji. Przykładowe błędy myślowe obejmują nieprzemyślane założenie, że każdy siłownik o podobnym ciśnieniu roboczym jest równoważny w aplikacji, co jest dalekie od rzeczywistości. W praktyce, parametry takie jak średnica tłoka, siła teoretyczna oraz skok mają bezpośredni wpływ na skuteczność działania układów pneumatycznych. Wybór odpowiedniego siłownika powinien być oparty na analizie wymagań konkretnej aplikacji oraz standardów branżowych, aby zapewnić optymalne działanie systemu.
Pytanie 25
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 26
Za pomocą narzędzia przedstawionego na rysunku
A. przecina się drut stalowy.
B. tnie się przewody.
C. skraca się przewody elektryczne.
D. zdejmuje się izolację z przewodów.
Narzędzie przedstawione na zdjęciu to szczypce do ściągania izolacji, które są kluczowym elementem w pracy elektryka i technika. Umożliwiają one precyzyjne usunięcie izolacyjnej warstwy z przewodów elektrycznych, co jest niezbędne do nawiązywania połączeń w obwodach elektrycznych. Ich konstrukcja, z ostrzami dostosowanymi do różnych średnic przewodów, pozwala na dokładność, co ogranicza ryzyko uszkodzenia samego przewodu. Użycie tych szczypiec jest zgodne z dobrymi praktykami w branży elektrycznej, gdzie bezpieczeństwo i precyzja są na pierwszym miejscu. Przykładowo, podczas instalacji gniazdka elektrycznego, zdemontowanie izolacji z końcówki przewodu jest niezbędne, aby móc wprowadzić go do terminalu połączeniowego. Właściwe użycie szczypiec do ściągania izolacji nie tylko przyspiesza pracę, ale również poprawia jakość połączeń, co ma kluczowe znaczenie dla bezpieczeństwa całej instalacji. Zawsze należy stosować te narzędzia zgodnie z ich przeznaczeniem, dbając o stosowanie odpowiednich technik, aby uniknąć wyładowań elektrycznych czy zwarć.
Pytanie 27
Do kondensatora podłączono napięcie zmienne U = 10 V, f = 50 Hz i zmierzono prąd I = 314 mA płynący przez kondensator. Pojemność kondensatora jest równa (skorzystaj z podanego wzoru na reaktancję kondensatora)
$$ X_c = \frac{1}{2 \pi \cdot f \cdot C} $$
A. C = 0,1 mF
B. C = 1,0 mF
C. C = 0,03 mF
D. C = 3,14 mF
Aby obliczyć pojemność kondensatora, można skorzystać z wzoru na reaktancję kondensatora, który jest opisany równaniem: Xc = 1 / (2 * π * f * C), gdzie Xc to reaktancja, f to częstotliwość, a C to pojemność. W tym przypadku, znając prąd I oraz napięcie U, można obliczyć reaktancję kondensatora, korzystając z prawa Ohma: U = I * Xc, co pozwala na przekształcenie wzoru do postaci Xc = U / I. Następnie, podstawiając wartości z treści zadania, uzyskujemy Xc = 10 V / 0,314 A = 31,83 Ω. Po przekształceniu wzoru na pojemność, otrzymujemy C = 1 / (2 * π * f * Xc). Podstawiając wartości częstotliwości f = 50 Hz oraz Xc = 31,83 Ω, uzyskuje się C = 0,1 mF. Wiedza o pojemności kondensatorów jest kluczowa w wielu dziedzinach inżynierii, w tym w projektowaniu układów elektronicznych, gdzie kondensatory są stosowane w filtrach, układach zasilających oraz w obwodach rezonansowych. Zrozumienie ich parametrów pozwala na właściwy dobór komponentów do konkretnych zastosowań.
Pytanie 28
Co znaczy zaświecenie czerwonej diody oznaczonej skrótem BATF na panelu kontrolnym sterownika PLC?
A. Tryb funkcjonowania CPU
B. Brak baterii podtrzymującej zasilanie
C. Potrzeba zmian w parametrach programu
D. Tryb wstrzymania CPU
Zaświecenie się czerwonej diody oznaczonej skrótem BATF na panelu sygnalizacyjnym sterownika PLC informuje użytkownika o braku baterii podtrzymującej zasilanie. Baterie te są kluczowe dla prawidłowego działania urządzeń, które przechowują dane w pamięci nieulotnej, takich jak godzina systemowa czy ustawienia konfiguracyjne. Gdy bateria jest wyczerpana lub nieobecna, sterownik PLC może stracić wprowadzone dane po wyłączeniu zasilania, co może prowadzić do nieprawidłowego działania systemu oraz utraty istotnych informacji. W praktyce, w przypadku zaświecenia się diody BATF, zaleca się jak najszybszą wymianę baterii, aby uniknąć potencjalnych awarii. Ponadto, zgodnie z normami branżowymi, regularne przeglądy stanu baterii oraz systematyczne konserwacje są kluczowe dla zapewnienia ciągłości pracy urządzeń oraz ich niezawodności. Utrzymanie funkcji podtrzymywania zasilania nie tylko zabezpiecza dane, ale również zwiększa efektywność operacyjną całego systemu.
Pytanie 29
Ilustracja przedstawia proces
A. gwintowania.
B. frezowania.
C. nitowania.
D. wiercenia.
Odpowiedź "nitowania" to strzał w dziesiątkę! Ilustracja dobrze pokazuje, jak ten proces działa. Nitowanie jest naprawdę popularne w takich branżach jak lotnictwo, motoryzacja czy budownictwo, gdzie odporne połączenia są super ważne. Cała robota z nitowaniem zaczyna się od włożenia nitu w otwory elementów, które chcemy połączyć. Potem używamy odpowiedniego narzędzia, żeby uformować końcówkę nitu, co sprawia, że połączenie jest mocne. Na końcu zgniecione zostaje drugie końcówka nitu, co zapewnia trwałe złączenie. W praktyce często wybiera się nitowanie, bo spawanie czasem może osłabić materiał. Warto znać te techniki, żeby inżynierowie i technicy mogli zadbać o bezpieczeństwo i trwałość konstrukcji.
Pytanie 30
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 31
W celu uzupełnienia smaru w łożysku przedstawionym na rysunku należy użyć
A. B.
B. C.
C. D.
D. A.
Smarowanie łożysk jest kluczowym procesem, który wpływa na ich wydajność i żywotność. Wybór odpowiednich narzędzi do tego celu ma kluczowe znaczenie. W przypadku odpowiedzi A, czyli olejarki, należy zauważyć, że to narzędzie jest zaprojektowane do aplikacji płynnych substancji smarnych, takich jak oleje, a nie do smarów stałych czy półstałych, które są powszechnie używane w łożyskach. Stosowanie olejarki do smarowania łożysk może prowadzić do niewłaściwego dawkowania, co w dłuższej perspektywie może skutkować ich szybszym zużyciem. W przypadku odpowiedzi B, łyżka do opon, nie jest narzędziem przeznaczonym do smarowania, lecz do wykonywania czynności związanych z wymianą opon. Użycie tego narzędzia w kontekście konserwacji łożysk jest niewłaściwe, co może prowadzić do uszkodzenia łożysk lub nawet całej maszyny. Odpowiedź C, czyli śrubokręt, również nie ma związku z procesem smarowania. Śrubokręt służy do montażu i demontażu elementów, a jego użycie do smarowania jest nie tylko nieefektywne, ale może prowadzić do kontaminacji smaru i uszkodzenia łożyska. Zrozumienie różnicy między tymi narzędziami a smarownicą jest kluczowe dla prawidłowego utrzymania maszyn w dobrym stanie. W kontekście branżowych standardów konserwacji, użycie nieodpowiednich narzędzi może prowadzić do poważnych konsekwencji, takich jak zwiększone koszty napraw i przestojów w pracy.
Pytanie 32
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 33
Ile wynosi wartość napięcia między punktami A i B w obwodzie, którego schemat przedstawiono na rysunku?
A. 5 V
B. 12 V
C. 17 V
D. 15 V
Poprawna odpowiedź to 15 V. W obwodzie, jak wskazuje jego schemat, rezystory 2 Ω i 3 Ω są połączone szeregowo, co daje łączną rezystancję równą 5 Ω. Rezystor 5 Ω jest z nimi połączony równolegle, co wpływa na spadek napięcia w obwodzie. Zgodnie z zasadami analizy obwodów elektrycznych, spadek napięcia na rezystorze 5 Ω wynosi 10 V, co jest wynikiem obliczeń opartych na prawie Ohma oraz zasadzie superpozycji napięć. Wartość napięcia źródłowego wynosi 20 V, a spadek napięcia na połączeniu szeregowym rezystorów 2 Ω i 3 Ω wynosi 10 V. Uwzględniając drugie źródło napięcia o wartości 10 V, które działa przeciwsobnie, można obliczyć napięcie między punktami A i B jako 20 V - 10 V = 10 V, a następnie 10 V - 10 V = 0 V. Dlatego napięcie między punktami A i B wynosi 0 V, co wskazuje na konieczność uwzględnienia efektów działania obu źródeł napięcia. Analiza napięciowa jest kluczowa w projektowaniu obwodów, co ma zastosowanie w praktyce, na przykład podczas tworzenia układów zasilających.
Pytanie 34
Który element należy zamontować we wskazanym strzałką otworze podzespołu przedstawionego na rysunku?
A. Zawór.
B. Przyłączkę.
C. Termometr.
D. Manometr.
Wybór przyłączki, zaworu lub termometru jako odpowiedzi w tym pytaniu jest wynikiem nieporozumienia dotyczącego funkcji poszczególnych elementów w systemach ciśnieniowych. Przyłączka, będąca elementem służącym do łączenia różnych części systemu, nie jest przeznaczona do pomiaru ciśnienia, a jej zastosowanie w tym kontekście byłoby nieodpowiednie. Zawór, z kolei, jest komponentem pozwalającym na regulację lub kontrolowanie przepływu mediów w systemie, co również nie odpowiada funkcji pomiarowej. Termometr, mimo że jest przydatnym narzędziem do monitorowania temperatury, również nie ma zastosowania w kontekście pomiaru ciśnienia. Zrozumienie, że otwór między oznaczeniami IN i OUT jest zarezerwowany dla manometru, wymaga znajomości podstawowych zasad funkcjonowania systemów hydraulicznych i pneumatycznych. Powszechny błąd myślowy to utożsamianie różnych elementów z podobnymi funkcjami, co prowadzi do nieodpowiednich wyborów w procesie projektowania i montażu. Zastosowanie niewłaściwych komponentów może skutkować nieefektywnością systemu, a w skrajnych przypadkach również awariami, które mogą być kosztowne w naprawie. Świadomość różnic między tymi elementami oraz ich funkcjami jest kluczowa dla prawidłowego funkcjonowania całego systemu.
Pytanie 35
Pasek zębaty przenosi moc pomiędzy kołami pasowymi. W trakcie rutynowej inspekcji paska należy ocenić jego poziom zużycia oraz
A. nawilżenie.
B. bicie osiowe.
C. temperaturę.
D. stan napięcia.
Sprawdzanie stanu napięcia paska zębatego jest kluczowym etapem w jego konserwacji, ponieważ niewłaściwe napięcie może prowadzić do przedwczesnego zużycia lub uszkodzeń zarówno paska, jak i kół pasowych. Odpowiednie napięcie zapewnia właściwe przenoszenie napędu, co jest niezbędne dla efektywnego działania całego systemu. Przykładem dobrych praktyk jest stosowanie narzędzi do pomiaru napięcia, które mogą pomóc w ocenie, czy pasek jest odpowiednio napięty, zgodnie z zaleceniami producenta. Niedostateczne napięcie może skutkować ślizganiem się paska, natomiast zbyt duże napięcie może prowadzić do uszkodzenia łożysk lub nadmiernego zużycia paska. W przemyśle stosuje się także standardy, takie jak normy ISO, które definiują procesy konserwacji i inspekcji elementów napędowych, w tym pasków zębatych, aby zapewnić ich niezawodność i długotrwałe użytkowanie. Regularne inspekcje i dostosowywanie napięcia to kluczowe działania, które mogą znacząco wpłynąć na wydajność maszyny oraz zredukować ryzyko awarii.
Pytanie 36
Zgodnie z normami ochrony przeciwpożarowej, do gaszenia urządzeń elektrycznych pod napięciem przekraczającym 1000 V należy zastosować gaśnicę
A. proszkową oznaczoną ABC/E
B. śniegową oznaczoną BC
C. pianową oznaczoną AF
D. proszkową oznaczoną ABC
Odpowiedź z gaśnicą proszkową ABC/E jest jak najbardziej trafna. Ta klasa gaśnicza jest stworzona do gaszenia pożarów, które mogą się zdarzyć w urządzeniach elektrycznych, gdy napięcie przekracza 1000 V. Gaśnice proszkowe ABC/E zawierają specjalny proszek, który świetnie radzi sobie z pożarami różnych typów – od ciał stałych, przez płyny, aż po gazy. To oznaczenie 'E' mówi nam, że można ich używać przy urządzeniach elektrycznych. Gdy wybuchnie pożar w elektryce, to ważne, żeby nie używać wody ani gaśnic pianowych, bo to może prowadzić do porażenia prądem. Przykładem może być sytuacja, kiedy w biurze zaczyna się palić komputer – wtedy użycie gaśnicy ABC/E pozwala na szybkie i bezpieczne ugaszenie pożaru, bez ryzyka dla ludzi. Przepisy przeciwpożarowe oraz normy, jak PN-EN 2, pokazują, jak ważny jest dobór odpowiedniego sprzętu gaśniczego w miejscach z elektroniką.
Pytanie 37
Określ prawidłową kolejność dokręcania śrub lub nakrętek części podzespołu, przedstawionego na rysunku.
A. 6, 2, 4, 3, 5, 1
B. 5, 1, 3, 4, 6, 2
C. 1, 6, 2, 3, 4, 5
D. 2, 5, 3, 6, 4, 1
Prawidłowa kolejność dokręcania śrub lub nakrętek w podzespole jest kluczowa dla zapewnienia równomiernego dociśnięcia części, co może zapobiec ich odkształceniu oraz zapewnić stabilność i bezpieczeństwo konstrukcji. W przypadku dokręcania elementów, takich jak bloki silników czy podzespoły mechaniczne, stosuje się zazwyczaj schemat krzyżowy, który polega na naprzemiennym dociąganiu śrub w różnych miejscach. W tym wypadku zaczynamy od śruby 2, następnie przechodzimy do przeciwległej śruby 5, co pozwala na zminimalizowanie naprężeń wewnętrznych. Kolejność 3, 6, 4, 1 uzupełnia proces, rozkładając siłę dociągu w sposób optymalny. Taka praktyka jest zgodna z zaleceniami inżynieryjnymi i standardami, które postulują, aby równomiernie rozłożyć siłę dociągu w celu zwiększenia żywotności i niezawodności podzespołów. Znajomość tych zasad jest niezbędna w pracach mechanicznych i montażowych, aby uniknąć problemów z uszczelnieniem, odkształceniem elementów czy ich awarią.
Pytanie 38
Demontaż smarowniczki przedstawionej na rysunku należy przeprowadzić w kolejności:
A. wybicie kołka 4 z otworu korpusu 3, usunięcie kulki 1, wyjęcie sprężyny 2.
B. wybicie kołka 4 z otworu korpusu 3, wyjęcie sprężyny 2, usunięcie kulki 1.
C. wyjęcie sprężyny 2, wybicie kołka 4 z otworu korpusu 3, usunięcie kulki 1.
D. usunięcie kulki 1, wyjęcie sprężyny 2, wybicie kołka 4 z otworu korpusu 3.
Wybicie kołka 4 z otworu korpusu 3 jako pierwszego kroku demontażu smarowniczki jest kluczowe, ponieważ ten element pełni funkcję blokującą inne części układu. Usunięcie kołka umożliwia dostęp do sprężyny 2, która jest pod napięciem i utrzymuje kulkę 1 na właściwym miejscu. Właściwa kolejność działań jest istotna dla uniknięcia uszkodzeń podczas demontażu. Przykładowo, jeśli spróbujesz usunąć kulkę przed wyjęciem sprężyny, może dojść do jej odskoku z dużą siłą, co stwarza ryzyko obrażeń lub zniszczenia elementów konstrukcji. Dobrą praktyką jest zawsze przestrzeganie ustalonych procedur demontażu, co zmniejsza ryzyko błędów i zwiększa efektywność pracy. Dlatego, przed rozpoczęciem demontażu, zaleca się zapoznanie z dokumentacją techniczną oraz z zasadami BHP, które zapewnią bezpieczeństwo i wydajność pracy unikanie potencjalnych problemów. Znajomość właściwej kolejności demontażu jest również kluczowa w kontekście utrzymania ruchu i serwisowania maszyn, co jest istotnym elementem w procesach produkcyjnych.
Pytanie 39
Radarowy czujnik wykorzystujący efekt Dopplera pozwala na określenie wartości
A. podciśnienia
B. prędkości
C. temperatury
D. nadciśnienia
Sensor radarowy działający na zasadzie efektu Dopplera jest wykorzystywany przede wszystkim do pomiaru prędkości obiektów. Efekt Dopplera polega na zmianie częstotliwości fali elektromagnetycznej w zależności od ruchu źródła fali oraz obserwatora. W kontekście radaru, gdy obiekt porusza się w kierunku sensora, fale radarowe są przesuwane ku wyższej częstotliwości, a gdy się oddala, dochodzi do obniżenia częstotliwości. Ta zmiana częstotliwości jest bezpośrednio związana z prędkością obiektu. Przykładem zastosowania tej technologii jest pomiar prędkości pojazdów w systemach monitorowania ruchu drogowego oraz w radarach meteorologicznych do analizy prędkości wiatru. W praktyce, radary oparte na efekcie Dopplera są standardem w wielu dziedzinach, takich jak lotnictwo, motoryzacja czy meteorologia, co czyni je nieocenionym narzędziem w nowoczesnej technologii pomiarowej.
Pytanie 40
Który symbol oznacza czujnik ultradźwiękowy?
A. C.
B. D.
C. A.
D. B.
Symbol przedstawiony przy odpowiedzi C reprezentuje czujnik ultradźwiękowy, który jest stosowany w wielu aplikacjach technicznych, zwłaszcza w automatyce oraz systemach pomiarowych. Czujniki ultradźwiękowe działają na zasadzie emisji fal dźwiękowych o wysokiej częstotliwości, które odbijają się od obiektów i wracają do sensora. Dzięki temu możliwe jest określenie odległości do obiektu oraz detekcja przeszkód. W praktyce wykorzystuje się je w robotyce do unikania kolizji oraz w systemach alarmowych do monitorowania przestrzeni. Istotnym standardem, który odnosi się do tego typu czujników, jest norma IEC 60947-5-2, definiująca wymagania dotyczące czujników zbliżeniowych. Wiedza na temat symboliki czujników jest kluczowa dla inżynierów i techników, aby prawidłowo interpretować schematy oraz dokumentację techniczną, co ma bezpośrednie przełożenie na skuteczność projektowania i utrzymania systemów automatyki.
