Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.06 - Eksploatacja i programowanie urządzeń i systemów mechatronicznych
Data rozpoczęcia: 10 czerwca 2026 14:18
Data zakończenia: 10 czerwca 2026 14:43

Egzamin zdany!

Wynik: 27/40 punktów (67,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W dokumentacji dotyczączej prasy pneumatycznej jako kluczowy parametr eksploatacji określono ciśnienie zasilające na poziomie 0,6 MPa ± 5%. Który z podanych pomiarów nie mieści się w akceptowalnym zakresie?

A. 0,58 MPa

B. 650 kPa

C. 630 000 Pa

D. 600 kPa

Odpowiedź '650 kPa' jest właściwa, ponieważ znajduje się poza dopuszczalnym zakresem ciśnienia zasilania dla prasy pneumatycznej. Zgodnie z dokumentacją, wartość ciśnienia nominalnego wynosi 0,6 MPa, a dopuszczalne odchylenie wynosi ± 5%. Oznacza to, że ciśnienie powinno mieścić się w przedziale od 0,57 MPa do 0,63 MPa. Wartość 650 kPa, co odpowiada 0,65 MPa, przekracza górną granicę tego zakresu, co może prowadzić do niebezpiecznych sytuacji podczas pracy urządzenia. Przykładowo, w przypadku nadmiernego ciśnienia dochodzi do zwiększonego ryzyka uszkodzenia elementów prasy, co może skutkować awarią maszyny oraz zagrożeniem dla operatorów. W praktyce, kontrola i monitorowanie ciśnienia zasilania jest kluczowe dla zapewnienia prawidłowej pracy i bezpieczeństwa urządzeń pneumatycznych. Przestrzeganie tych norm jest zgodne z wytycznymi branżowymi, które zalecają regularne kalibracje oraz audyty systemów ciśnieniowych.

Pytanie 2

Urządzenie sterowane za pomocą PLC realizuje proces produkcyjny w 5 krokach. Stycznik K1 podłączony do wyjścia Q0.1 sterownika powinien być załączony tylko w krokach 2, 3 i 5. Który fragment programu prawidłowo realizuje sterowanie stycznikiem K1?

A. Fragment 2

B. Fragment 3

C. Fragment 4

D. Fragment 1

Odpowiedź numer 3 jest poprawna, ponieważ prawidłowo odzwierciedla wymagania dotyczące sterowania stycznikiem K1 w procesie produkcyjnym. W przedstawionym schemacie blokowym, stycznik K1 jest aktywowany jedynie w krokach 2, 3 i 5, co jest zgodne z założeniami zadania. W kontekście programowania PLC, kluczowe jest zastosowanie odpowiednich bloków logicznych, takich jak AND czy OR, aby zapewnić, że odpowiednie warunki są spełnione w czasie rzeczywistym. W praktyce, takie podejście pozwala na tworzenie wydajnych i niezawodnych systemów automatyzacji, które minimalizują ryzyko błędów operacyjnych. Dodatkowo, implementacja logiki programowej zgodnie z normami IEC 61131-3 zapewnia, że kod jest czytelny i łatwy do utrzymania. Prawidłowe sterowanie procesem produkcyjnym wymaga zrozumienia zarówno logiki programowania, jak i specyfikacji technicznych używanych komponentów, co jest istotne dla zapewnienia efektywności działania całego systemu.

Pytanie 3

Które etapy zapewniają synchronizację zakończenia procedury współbieżnej w przedstawionym na rysunku diagramie Grafcet?

A. 4 i 6

B. Tylko 7

C. 2 i 5

D. Tylko 1

Z tym, co wybrałeś, niestety coś się nie zgadza. Często błędne odpowiedzi wynikają z braku zrozumienia, jak działają diagramy Grafcet i co znaczy synchronizacja proceduralna. Jeśli zaznaczasz inne etapy, jak 7 czy pary 2 i 5, to możesz nie dostrzegać, jak ważne są etapy 4 i 6 w kończeniu tych równoległych gałęzi. Każdy etap ma swoje zadanie, a mylenie końcowego etapu z tymi synchronizującymi to typowy błąd. W praktyce etapy 2, 5 i 7 nie nadają się do synchronizacji, bo ich zakończenie nie znaczy, że wszystkie równoległe gałęzie są gotowe. Dobrze zaprojektowany system musi zapewniać, że przejścia do etapu końcowego są uzależnione od zakończenia wszystkich działań wcześniejszych. Tego rodzaju błędy mogą prowadzić do problemów w automatyce przemysłowej. Dlatego ważne jest, żeby dobrze znać zasady projektowania systemów na podstawie Grafcet, żeby nie wpaść w takie pułapki przy analizie procesów.

Pytanie 4

Aby zmienić wartość skoku gwintu, należy dostosować wartość numeryczną obok litery adresowej

N100 G00 X55 Z5
N110 T3 S80 M03
N120 G31 X50 Z-30 D-2 F3 Q3

A. Q (promień wodzący)

B. F (prędkość posuwu)

C. D (korektor narzędzia)

D. T (wybór narzędzia)

Zaznaczyłeś odpowiedź F dotycząca prędkości posuwu, co jest całkowicie trafne. Ten parametr F w kodzie G jest kluczowy, bo steruje prędkością, z jaką narzędzie się porusza podczas skanowania G31. Gdy zmieniamy skok gwintu w CNC, zwłaszcza przy toczeniu, musimy naprawdę uważać na prędkość posuwu, bo to ma ogromny wpływ na jakość gwintu. Jeśli posuw będzie za szybki, może wyjść zbyt płytki skok, a jak będzie za wolny, to narzędzia się szybciej zużyją i jakość wykonania będzie kiepska. Warto wziąć pod uwagę standardy przemysłowe, które mówią o tym, że prędkość posuwu powinna być dopasowana do materiału, którego używamy, i kształtu narzędzia, żeby wszystko działało jak najlepiej. Jak obrabiamy metale ferromagnetyczne i nieżelazne, to dobrze jest zerknąć na tabele prędkości skrawania, żeby wiedzieć, jakie wartości zastosować do konkretnej pracy. To klucz do dłuższej trwałości narzędzi i lepszego wykończenia detali.

Pytanie 5

Na rysunku przedstawiono połączenia

A. spawane.

B. lutowane,

C. zgrzewane.

D. klejone,

Odpowiedź "spawane" jest prawidłowa, ponieważ przedstawione na rysunku połączenia charakteryzują się cechami typowymi dla spawania. Proces spawania polega na łączeniu materiałów, najczęściej metali, poprzez ich lokalne topnienie i utworzenie jednorodnej struktury. W miejscu połączenia można zaobserwować wzmocnienia, które są efektem przetopienia obu elementów, co skutkuje dużą wytrzymałością połączenia. W praktyce spawanie jest powszechnie stosowane w budownictwie, przemyśle motoryzacyjnym oraz w konstrukcjach stalowych, gdzie wymagana jest wysoka integralność strukturalna. Standardy takie jak ISO 3834 oraz EN 1090 podkreślają znaczenie odpowiednich procedur i kwalifikacji spawaczy, co gwarantuje optymalną jakość spoin. Dodatkowo, spawanie może być stosowane w różnych technikach i metodach, takich jak MIG, TIG czy spawanie łukowe, co umożliwia dostosowanie procesu do konkretnego zastosowania.

Pytanie 6

Który program zapisany w LD odpowiada programowi zapisanemu w FBD?

A. A.

B. C.

C. B.

D. D.

Odpowiedź B jest prawidłowa, ponieważ odpowiada ona logice zawartej w programie zapisanym w języku Ladder Diagram (LD). Program ten wykorzystuje połączenie szeregowe trzech styków I1, I2 oraz I3, co odpowiada operacji logicznej AND. Dodatkowo równoległe połączenie styku I3 realizuje operację logiczną OR. Aktywacja wyjścia Q1 następuje, gdy wszystkie trzy styk I1, I2 i I3 są aktywne, co stanowi klasyczny przypadek logiki AND, oraz w przypadkach, gdy styk I3 jest aktywny, co odpowiada logice OR. W schemacie Function Block Diagram (FBD) blok AND łączy te same wejścia, a następnie ich wyjście jest łączone z wejściem I3 w bloku OR. Przykładowo, w zastosowaniach automatyki przemysłowej, takie schematy logiczne są kluczowe do realizacji funkcji sterujących, takich jak włączanie silników lub zarządzanie procesami produkcyjnymi. Zrozumienie tych koncepcji jest niezbędne do efektywnego projektowania i wdrażania systemów sterowania, co jest zgodne z najlepszymi praktykami w branży.

Pytanie 7

Jaki jest główny cel stosowania symulatorów w edukacji mechatronicznej?

A. Ograniczenie liczby studentów w laboratorium

B. Zwiększenie doświadczenia praktycznego bez ryzyka uszkodzenia sprzętu

C. Zwiększenie złożoności nauczania

D. Zwiększenie kosztów nauki

Symulatory w edukacji mechatronicznej odgrywają kluczową rolę, pozwalając uczniom zdobywać praktyczne doświadczenie bez ryzyka uszkodzenia kosztownego sprzętu. W praktyce mechatroniki często operujemy złożonymi systemami, gdzie błąd może prowadzić do znacznych strat materialnych. Dzięki symulatorom studenci mogą eksperymentować i popełniać błędy w kontrolowanym środowisku, co sprzyja procesowi uczenia się. Przykładowo, symulacje mogą obejmować programowanie sterowników PLC, gdzie każda pomyłka może zostać natychmiast poprawiona bez wpływu na rzeczywisty proces produkcyjny. Jest to również zgodne z najlepszymi praktykami branżowymi, gdzie symulacje wykorzystywane są na szeroką skalę do testowania nowych rozwiązań przed ich implementacją w rzeczywistych warunkach. Z mojego doświadczenia wynika, że symulacje pozwalają na lepsze zrozumienie teorii poprzez praktykę, co jest nieocenione w złożonych dziedzinach, takich jak mechatronika. Dzięki nim studenci mogą również ćwiczyć reakcje na nietypowe sytuacje, co jest trudne do zrealizowania w rzeczywistych warunkach laboratoryjnych.

Pytanie 8

Jakie kroki należy podjąć w celu stworzenia układu kombinacyjnego asynchronicznego?

A. Opracować algorytm przy pomocy metody Grafcet, a następnie na jego podstawie stworzyć program dla sterownika PLC

B. Przygotować graf sekwencji, stworzyć program lub wykonać schemat układu z użyciem przerzutników

C. Zbudować tabelę Karnaugha, zredukować funkcję, sformułować równanie i w oparciu o nie wykonać schemat logiczny układu

D. Przygotować diagram czasowy, na jego podstawie sformułować równanie stanu oraz narysować schemat z użyciem przerzutników JK

Wybór alternatywnych odpowiedzi wskazuje na pewne nieporozumienia dotyczące różnicy między układami kombinacyjnymi a sekwencyjnymi. W przypadku projektowania układów kombinacyjnych asynchronicznych, kluczowe jest zrozumienie, że te układy nie zawierają pamięci ani stanów, co odróżnia je od układów sekwencyjnych, które wykorzystują przerzutniki i mają pamięć o stanie. Odpowiedzi dotyczące sporządzania grafu sekwencji oraz diagramu czasowego sugerują mylną interpretację, gdyż te metody są bardziej odpowiednie dla układów sekwencyjnych, gdzie istotne jest śledzenie stanów i ich przejść. W przypadku układów asynchronicznych, skupiamy się na bezpośrednich relacjach między wejściem a wyjściem, co jest zatem niezbędne do właściwego funkcjonowania układu bez opóźnień związanych z pamięcią. Koncepcja użycia algorytmu Grafcet w kontekście układów kombinacyjnych jest także nieadekwatna, ponieważ Grafcet jest narzędziem stosowanym do modelowania systemów sekwencyjnych, a nie kombinacyjnych. Zrozumienie tych różnic jest kluczowe dla prawidłowego projektowania układów elektronicznych oraz ich zastosowania w praktycznych rozwiązaniach inżynieryjnych.

Pytanie 9

Który warunek zagwarantuje przejście z kroku k do kroku k+1?

A. Gdy wartość a=1

B. Gdy a zmieni wartość z 1 na 0

C. Gdy a zmieni wartość z 0 na 1

D. Gdy wartość a=0

Pomimo że inne odpowiedzi mogą wydawać się logiczne, każda z nich opiera się na błędnych założeniach dotyczących działania bramki Schmitta. Odpowiedź sugerująca, że przejście do kroku k+1 następuje, gdy wartość a=1, jest nieprecyzyjna, ponieważ sama wartość sygnału nie wystarczy, aby zainicjować przejście. Kluczowym aspektem jest zmiana sygnału, a nie jego ustalone wartości. Odpowiedzi wskazujące na zmianę z 1 na 0 lub pozostawanie na poziomie 0 całkowicie pomijają zasadniczą funkcję bramki, która wymaga detekcji konkretnej zmiany stanu. W rzeczywistości, gdy a zmienia się z 1 na 0, bramka nie reaguje, co prowadzi do błędnych wniosków, że takie przełączenie może inicjować dalsze kroki. Typowym błędem jest mylenie stabilnych poziomów sygnałów z ich zmianą, co jest kluczowe w analizie cyfrowych układów logicznych. Zrozumienie, że bramki Schmitta są zaprojektowane do reagowania na konkretne zmiany sygnałów, a nie na ich wartości stałe, jest fundamentalne dla prawidłowego korzystania z tej technologii w projektach inżynieryjnych. Słabości w tej wiedzy mogą prowadzić do projektowania systemów, które są wrażliwe na zakłócenia lub działają nieefektywnie, co jest niedopuszczalne w inżynierii i automatyce. Dlatego zrozumienie mechanizmów działania bramek, a zwłaszcza przejść stanów, jest kluczowe w projektach wymagających niezawodności i precyzji.

Pytanie 10

Który z literowych symboli zastosowanych w programie do sterowania, według normy IEC 61131, reprezentuje fizyczne wyjście kontrolera PLC?

A. I

B. Q

C. S

D. R

Odpowiedź "Q" jest poprawna, ponieważ zgodnie z normą IEC 61131, symbol ten oznacza fizyczne wyjścia programowalnych sterowników logicznych (PLC). W praktyce, wyjścia PLC są komponentami, które sterują innymi elementami systemu automatyki, takimi jak przekaźniki, zawory czy silniki. Każde fizyczne wyjście jest zazwyczaj powiązane z określonym portem wyjściowym na sterowniku, co pozwala na precyzyjne kontrolowanie różnorodnych urządzeń. Na przykład, w systemach automatyki przemysłowej, wykorzystanie wyjść "Q" umożliwia załączenie lub wyłączenie urządzeń w odpowiedzi na zdefiniowane warunki. Kluczowe jest zrozumienie, że stosowanie odpowiednich symboli zgodnie z normą IEC 61131 nie tylko ułatwia programowanie, ale również zapewnia zgodność z międzynarodowymi standardami, co jest istotne dla jakości i bezpieczeństwa systemów automatyki. Zdefiniowane symbole, takie jak "I" dla wejść cyfrowych czy "R" dla funkcji rejestracyjnych, pomagają w integralności kodu i jego późniejszym utrzymaniu.

Pytanie 11

Którą funkcję realizuje program?

A. AND

B. OR

C. XOR

D. NAND

Bramka XOR (eXclusive OR) jest jedną z podstawowych bramek logicznych w elektronice cyfrowej. Jej kluczową właściwością jest to, że na wyjściu generuje stan wysoki (1) tylko wtedy, gdy na jej dwóch wejściach znajdują się różne wartości. Oznacza to, że bramka ta zwraca 1, gdy jedno z wejść jest w stanie wysokim (1), a drugie w stanie niskim (0). W przeciwnym razie, gdy oba wejścia mają tę samą wartość (czyli oba są 0 lub oba są 1), wyjście jest niskie (0). W praktyce bramka XOR jest niezbędna w wielu aplikacjach, takich jak obliczenia arytmetyczne, kodowanie i dekodowanie sygnałów, a także w algorytmach kryptograficznych. Standardy branżowe, takie jak IEEE 91, definiują różne rodzaje bramek logicznych, w tym XOR, co czyni je kluczowymi elementami projektowania systemów cyfrowych. Zrozumienie działania bramki XOR jest istotne, ponieważ jest często używane w bardziej złożonych układach, takich jak sumatory, które służą do wykonywania operacji arytmetycznych w komputerach.

Pytanie 12

Na którym schemacie prawidłowo narysowano przekaźnik czasowy z opóźnionym załączeniem?

A. B.

B. A.

C. D.

D. C.

Schemat B prawidłowo ilustruje działanie przekaźnika czasowego z opóźnionym załączeniem. Po podaniu napięcia na cewkę przekaźnika, styki k1 nie załączają się natychmiast, lecz z opóźnieniem, co jest kluczowym elementem jego funkcjonalności. Przekaźniki te są szeroko stosowane w automatyce i systemach sterowania, na przykład w oświetleniu, gdzie wymagane jest, aby światło włączało się po pewnym czasie od naciśnięcia przycisku. Dzięki temu użytkownicy mogą mieć pewność, że nie dojdzie do natychmiastowego załączenia urządzenia, co może być niebezpieczne w niektórych aplikacjach. Podczas projektowania układów automatyki ważne jest, aby zwracać uwagę na parametry czasowe, co jest zgodne z normami IEC 60947 dotyczącymi urządzeń elektrycznych. Warto również pamiętać, że przekaźniki czasowe mogą być używane do synchronizacji różnych procesów, a ich odpowiednia konfiguracja zwiększa efektywność działania systemów automatyki przemysłowej.

Pytanie 13

Zakłada się, że projektowane urządzenie mechatroniczne będzie umieszczone w obudowie IP 65. Oznacza to, że

Stopnie ochrony IP zgodnie z normą PN-EN 60529
Oznaczenie	Ochrona przed wnikaniem do urządzenia	Oznaczenie	Ochrona przed wodą
IP 0X	brak ochrony	IP X0	brak ochrony
IP 1X	obcych ciał stałych o średnicy > 50 mm	IP X1	kapiąca
IP 2X	obcych ciał stałych o średnicy > 12,5 mm	IP X2	kapiąca – odchylenie obudowy urządzenia do 15°
IP 3X	obcych ciał stałych o średnicy > 2,5 mm	IP X3	opryskiwaną pod kątem odchylonym max. 60° od pionowego
IP 4X	obcych ciał stałych o średnicy > 1 mm	IP X4	rozpryskiwaną ze wszystkich kierunków
IP 5X	pyłu w zakresie nieszkodliwym dla urządzenia	IP X5	laną strumieniem
IP 6X	pyłu w pełnym zakresie	IP X6	laną mocnym strumieniem
--------	--------	IP X7	przy zanurzeniu krótkotrwałym
		IP X8	przy zanurzeniu ciągłym

A. posiadać będzie najwyższy stopień ochrony przed wodą.

B. posiadać będzie najwyższy stopień ochrony przed pyłem.

C. nie będzie chronione przed wodą.

D. nie będzie chronione przed pyłem.

Odpowiedź, że projektowane urządzenie mechatroniczne posiada najwyższy stopień ochrony przed pyłem, jest poprawna. Oznaczenie IP 65 wskazuje, że urządzenie jest w pełni chronione przed pyłem (stopień 6) oraz odporniejsze na strumień wody z dowolnego kierunku (stopień 5). Taki poziom ochrony jest szczególnie istotny w aplikacjach, gdzie urządzenia muszą funkcjonować w trudnych warunkach, na przykład w zakładach przemysłowych, gdzie kurz i zanieczyszczenia są powszechne. W przypadku urządzeń montowanych na zewnątrz, standard IP 65 zapewnia również ich dłuższą żywotność oraz niezawodność. Warto zaznaczyć, że zgodnie z normą PN-EN 60529, oznaczenia IP są kluczowe dla wyboru odpowiedniego sprzętu do zastosowań wymaganego poziomu ochrony. Na przykład, w automatyce przemysłowej, zastosowanie urządzeń z wysokim stopniem ochrony jest niezbędne w celu zapewnienia osób i sprzętu przed potencjalnymi zagrożeniami. Użytkownicy powinni zawsze zwracać uwagę na parametry IP przed zakupem, aby dostosować je do specyficznych warunków operacyjnych.

Pytanie 14

Na rysunku przedstawiono diagram stanów sterowania dwoma siłownikami. Jakie zdarzenie inicjuje sekwencję działań w kroku 3, których efektem jest cofanie tłoczysk siłowników 1A i 2 A?

A. Osiągnięcie skrajnego położenia siłownika 2A.

B. Osiągnięcie skrajnego położenia siłownika 1A.

C. Załączenie zaworu 2V.

D. Załączenie zaworu 1V.

Wybór opcji dotyczącej skrajnego położenia siłowników 1A lub załączenia zaworu nie jest odpowiedni. To chyba wynika z nieporozumienia, jak działa ten system. Osiągnięcie skrajnego położenia siłownika 1A też ma swoje znaczenie, ale nie wpływa bezpośrednio na cofanie tłoczysk siłowników 1A i 2A. W automatyce każdy siłownik działa na podstawie zdefiniowanej logiki, która często jest pokazana w diagramach stanów. Jak się nie dostrzega roli sygnału ze stanu 2A w cofaniu tłoczysk, to można dojść do błędnych wniosków. Załączenie zaworu też jest ważne, ale w tym konkretnym przypadku nie jest to zdarzenie, które inicjuje cofanie tłoczysk. Wiele osób myśli, że wszystkie elementy w systemie działają równolegle, ale rzeczywistość jest bardziej złożona. Ważne jest, żeby dobrze zrozumieć, co jest priorytetem i jakie są zależności w systemie, żeby uniknąć takich błędów. Dlatego warto poświęcić czas na analizowanie diagramów stanów i rozumienie, które zdarzenia wyzwalają konkretne działania, co pomoże w lepszym projektowaniu i diagnostyce systemów automatyzacji.

Pytanie 15

W jakim trybie operacyjnym sterownik PLC wykonuje wszystkie etapy cyklu pracy?

A. RUN

B. TERM

C. STOP

D. START

Odpowiedzi takie jak STOP, TERM oraz START wskazują na nieprawidłowe zrozumienie cyklu pracy sterownika PLC. Tryb STOP jest stanem, w którym sterownik nie wykonuje żadnych operacji. W tym trybie program nie jest realizowany, co oznacza, że wszystkie sygnały wejściowe i wyjściowe są zablokowane, a brak realizacji programu może prowadzić do nieprawidłowego funkcjonowania całego systemu. Z punktu widzenia automatyki, stan STOP jest używany do serwisowania lub diagnostyki, ale nie do normalnej pracy. Tryb TERM, choć rzadziej spotykany, zazwyczaj odnosi się do fazy zakończenia działania programu, po której system nie działa, co również nie obejmuje cyklu pracy. Z kolei tryb START sugeruje, że program może być w trakcie uruchamiania, jednak nie oznacza to, że wszystkie fazy cyklu są realizowane. Często pracownicy lub inżynierowie automatyki mogą pomylić te tryby, skupiając się na ich nazwach, zamiast na funkcjonalnych aspektach. W praktyce każdy z tych trybów pełni różne role w kontekście pracy sterownika, ale tylko tryb RUN jest tym, który pozwala na aktywną realizację programu, interakcję z otoczeniem i pełne wykorzystanie możliwości sterownika PLC zgodnie z najlepszymi praktykami w zakresie automatyki przemysłowej. Zrozumienie tego rozróżnienia jest kluczowe dla efektywnej pracy w dziedzinie automatyki.

Pytanie 16

Na podstawie fragmentu instrukcji serwisowej wskaż prawdopodobną przyczynę nieprawidłowej pracy urządzenia, jeżeli na jego wyświetlaczu wyświetla się kod błędu FA.

KODY BŁĘDÓW
Nr	Kod błędu	Problem
1.	E1	Usterka czujnika temperatury pomieszczenia
2.	E2	Usterka czujnika temperatury wymiennika zewn.
3.	E3	Usterka czujnika temperatury wymiennika wewn.
4.	E4	Usterka silnika jednostki wewnętrznej lub problem z sygnałem zwrotnym
5.	E5	Brak komunikacji między jednostkami wewn. i zewn.
6.	F0	Usterka silnika prądu stałego wentylatora jednostki zewn.
7.	F1	Uszkodzenie modułu IPM
8.	F2	Uszkodzenie modułu PFC
9.	F3	Problem ze sprężarką
10.	F4	Błąd czujnika temperatury przegrzania
11.	F5	Zabezpieczenie temperatury głowicy sprężarki
12.	F6	Błąd czujnika temperatury otoczenia jednostki zewn.
13.	F7	Zabezpieczenie przed zbyt wysokim lub za niskim na- pięciem zasilania
14.	F8	Błąd komunikacji modułów jednostki zewnętrznej
15.	F9	Błąd pamięci EEPROM jednostki zewnętrznej
16.	FA	Błąd czujnika temperatury ssania (uszkodzenie zaworu 4 drogowego)

A. Problem ze sprężarką.

B. Błąd czujnika temperatury ssania.

C. Nieprawidłowa wartość napięcia zasilania.

D. Uszkodzenie modułu IPM.

Odpowiedź wskazująca na błąd czujnika temperatury ssania jest poprawna, ponieważ kod błędu FA w systemach serwisowych jest jednoznacznie przypisany do tej awarii. Czujnik temperatury ssania jest kluczowym elementem układu, który monitoruje temperaturę czynnika chłodniczego wchodzącego do sprężarki. W przypadku uszkodzenia tego czujnika, sprężarka może otrzymać błędne informacje, co prowadzi do nieprawidłowego działania urządzenia, a w konsekwencji do wyświetlenia kodu FA. W praktyce, problem ten może być spowodowany różnymi czynnikami, takimi jak zanieczyszczenia, uszkodzenia mechaniczne lub elektryczne, co wymaga przeprowadzenia diagnostyki oraz ewentualnej wymiany czujnika. Dobrym standardem w branży jest regularne sprawdzanie oraz kalibracja czujników, aby zapobiegać takim problemom. Zrozumienie i umiejętność szybkiej identyfikacji błędów związanych z czujnikami temperatury ssania jest kluczowe dla efektywnej obsługi urządzeń chłodniczych oraz zapewnienia ich niezawodności.

Pytanie 17

Na podstawie fragmentu katalogu wężów hydraulicznych w napędzie hydraulicznym dobierz średnicę węża 2SN łączącego rozdzielacz z siłownikiem, jeżeli ciśnienie robocze w układzie wynosi 300 barów.

Średnica wewnętrzna węża		Węże hydrauliczne – ciśnienia robocze
cale	mm	1ST – 1SN jednooplotowy	2ST – 2SN dwuoplotowy	4SP czteroplotowy	4SH czteroplotowy
1/4	6,3	22,5 MPa	40,0 MPa	45,0 MPa	—
5/16	8	21,5 MPa	35,0 MPa	—	—
2/8	10	18,0 MPa	33,0 MPa	44,5 MPa	—
1/2	12,5	16,0 MPa	27,5 MPa	41,5 MPa	—
5/8	16	13,0 MPa	25,0 MPa	40,0 MPa	45,0 MPa
3/4	20	10,5 MPa	21,5 MPa	38,0 MPa	42,0 MPa
1	25	8,0 MPa	16,5 MPa	32,0 MPa	38,0 MPa
1 1/4	32	6,3 MPa	12,5 MPa	21,0 MPa	35,0 MPa
2	50	4,0 MPa	8,0 MPa	17,2 MPa	25,0 MPa

A. 16,0 mm

B. 10,0 mm

C. 12,5 mm

D. 20,0 mm

Wybór średnicy węża hydraulicznego 2SN o średnicy 10,0 mm jest bardzo dobrym krokiem w przypadku pracy przy ciśnieniu roboczym 300 barów. Ta średnica może wytrzymać ciśnienie nawet do 330 barów, co daje nam spory zapas bezpieczeństwa. Użycie takiego węża zapewnia nie tylko bezpieczne funkcjonowanie, ale również skuteczność całego układu hydraulicznego. Takie węże są często używane w różnych urządzeniach, jak maszyny budowlane czy systemy hydrauliczne w fabrykach. Dobrze dobrana średnica jest kluczowa, bo zbyt mała mogłaby wprowadzać zbyt duży opór przepływu, co z kolei zmniejsza wydajność oraz podnosi koszty energii. Pamiętaj też, żeby regularnie kontrolować stan węży i wymieniać je w razie potrzeby. Dobrze jest też zerknąć do dokumentacji producenta, żeby dostosować wąż do warunków, w jakich będzie pracował.

Pytanie 18

Wskaż, instrukcję którą należy uwzględnić w programie sterowniczym, aby wykrywać zmianę wartości logicznej obiektu z 1 na 0.

A. D.

B. A.

C. C.

D. B.

Poprawna odpowiedź to A, ponieważ w programowaniu sterowników PLC (Programowalnych Logicznych Kontrolerów) do detekcji zmiany wartości logicznej z 1 na 0 stosuje się instrukcję przechwytywania zbocza opadającego. Tego rodzaju instrukcja jest kluczowa w sytuacjach, gdy chcemy zareagować na spadek sygnału, co może mieć znaczenie w wielu zastosowaniach automatyki przemysłowej, takich jak detekcja stanu zamknięcia lub otwarcia, bezpieczeństwo maszyn czy monitorowanie poziomów. Instrukcje przechwytywania zboczy są zgodne z najlepszymi praktykami w programowaniu PLC, zapewniając odpowiednią reakcję na zmiany w sygnałach wejściowych. Warto również zauważyć, że poprawna detekcja zbocza opadającego pozwala na zwiększenie efektywności systemu, minimalizując ryzyko błędnych reakcji na zakłócenia w sygnałach. W realnych aplikacjach, użycie tej instrukcji może poprawić stabilność i niezawodność systemów automatyki.

Pytanie 19

Parametry takie jak powierzchnia membrany, temperatura operacyjna, typ napędu, maksymalne ciśnienie, skok oraz precyzja położenia są charakterystyczne dla

A. smarownicy pneumatycznej

B. siłownika hydraulicznego

C. siłownika pneumatycznego

D. silnika hydraulicznego

Odpowiedzi takie jak smarownica pneumatyczna, silnik hydrauliczny i siłownik hydrauliczny zawierają szereg nieporozumień, które wynikają z mylenia różnych technologii napędowych. Smarownica pneumatyczna jest urządzeniem stosowanym do wprowadzania smarów do systemów pneumatycznych, a nie do generowania ruchu, co czyni ją nieodpowiednią w kontekście parametru skoku czy dokładności położenia. Silnik hydrauliczny, chociaż wykorzystuje ciśnienie płynów do generowania ruchu, funkcjonuje na zupełnie innych zasadach niż siłowniki pneumatyczne. Jego budowa i charakterystyka pracy opierają się na płynach hydraulicznych, co oznacza, że maksymalne ciśnienie i temperatura pracy są zupełnie inne. Siłowniki hydrauliczne, podobnie jak silniki hydrauliczne, także operują na zasadzie wykorzystania cieczy pod ciśnieniem, co diametralnie różni się od zasad działania siłowników pneumatycznych, gdzie główną rolę odgrywa sprężone powietrze. Wybór technologii powinien być uzasadniony specyfiką aplikacji, ponieważ zarówno siłowniki hydrauliczne, jak i pneumatyczne mają swoje unikalne zalety i ograniczenia. Zrozumienie tych różnic jest kluczowe dla właściwego doboru komponentów w systemach automatyki przemysłowej.

Pytanie 20

Którego symbolu należy użyć na schemacie elektrycznym w celu przedstawienia cewki przekaźnika czasowego z opóźnionym wyłączaniem?

A. B.

B. A.

C. C.

D. D.

Symbol B. przedstawia cewkę przekaźnika czasowego z opóźnionym wyłączaniem, co jest zgodne z normami elektrycznymi oraz standardami przedstawiania schematów elektrycznych. Przekaźnik czasowy ma kluczowe zastosowanie w automatyzacji procesów, gdzie wymagane jest opóźnienie w wyłączaniu obwodu. Na przykład, w instalacjach oświetleniowych, przekaźnik czasowy pozwala na stopniowe wyłączanie świateł po pewnym czasie, co jest nie tylko praktyczne, ale i energooszczędne. W schematach elektrycznych, dodatkowy prostokąt symbolizujący funkcję opóźnienia ułatwia identyfikację tego typu urządzenia, co jest zgodne z dobrymi praktykami w inżynierii elektrycznej. Warto również zauważyć, że znajomość symboli przyczynia się do zrozumienia działania systemów elektrycznych i automatyki, co jest niezbędne dla każdego inżyniera czy technika. Użycie odpowiednich symboli na schematach jest kluczowe dla prawidłowego interpretowania projektów elektrycznych oraz ich późniejszej realizacji.

Pytanie 21

Który z programów, umożliwia działanie sygnalizatora wolnych miejsc parkingowych według przedstawionych założeń? Liczba miejsc parkingowych – 10. Wolne miejsca sygnalizuje światło zielone, a ich brak światło czerwone. Wjazd samochodu wykrywa czujnik NO podłączony do I0.0, a wyjazd – czujnik podłączony do I0.1. Możliwy jest reset urządzenia przyciskiem NO podłączonym do I0.2.

A. D.

B. A.

C. C.

D. B.

Wybór nieprawidłowej odpowiedzi może wynikać z kilku błędnych założeń dotyczących funkcji liczników i ich zastosowania w systemach monitorowania miejsc parkingowych. Kluczowym błędem jest niezrozumienie, że schematy, które nie wykorzystują liczników z funkcją zliczania w górę i w dół, nie mogą efektywnie śledzić wolnych miejsc parkingowych. Liczniki CTUD są specjalnie zaprojektowane do tego typu zadań, z możliwością zliczania w obie strony, co jest niezbędne w przypadku, gdy pojazdy wjeżdżają i wyjeżdżają z parkingu. Inne podejścia, które mogły być rozważane w kontekście tego pytania, mogą polegać na zliczaniu tylko jednego kierunku (np. tylko wjazd lub tylko wyjazd), co byłoby niewystarczające do zrealizowania postawionych wymagań. Dodatkowo, ważnym aspektem jest umiejętność resetowania licznika, które powinno być proste i dostępne dla użytkownika, aby zapobiec błędom w odczytach związanym z brakiem interwencji. Właściwe zrozumienie roli czujników oraz ich integracji z systemami sterującymi jest kluczowe dla poprawnego działania całego systemu. W praktyce, błędne wybory mogą prowadzić do dużych problemów w zarządzaniu przestrzenią parkingową, co może skutkować frustracją użytkowników oraz stratami finansowymi dla właścicieli obiektów.

Pytanie 22

Wskaż właściwy sposób adresacji zmiennej 32-bitowej w obszarze pamięci markerów sterownika PLC, której pierwsze osiem bitów ma adres w systemie dziesiętnym 102

A. MB102

B. ML102.

C. MW102.

D. MD102.

Wybór odpowiedzi MB102, MW102 lub ML102 jest wynikiem niepełnego zrozumienia zasad adresowania w systemach PLC. Oznaczenie MB odnosi się do markerów bajtowych, które są jedynie 8-bitowymi zmiennymi, co jest niewłaściwe w kontekście pytania, które wymaga wskazania zmiennej 32-bitowej. Zastosowanie MB102 prowadziłoby do błędnych odczytów i zapisu, ponieważ system odczytuje tylko pierwszy bajt, co w przypadku zmiennej 32-bitowej może skutkować utratą danych. Podobnie, MW102 oznacza marker słowny, czyli zmienną 16-bitową; takie podejście również nie zapewnia pełnego dostępu do wszystkich czterech bajtów zmiennej 32-bitowej. Ostatecznie, ML102 nie jest standardowym oznaczeniem w kontekście adresowania pamięci w PLC i nie jest powszechnie używane w tej branży. Te pomyłki mogą wynikać z braku znajomości różnych typów zmiennych w programowaniu PLC, co jest kluczowe dla poprawnej implementacji systemów automatyki. W praktyce, niewłaściwe adresowanie zmiennych może prowadzić do poważnych błędów w działaniu systemu, co naraża na szwank efektywność oraz bezpieczeństwo procesów przemysłowych.

Pytanie 23

Dane techniczne zamieszczone w tabeli dotyczą

Rodzaj cieczy hydraulicznej	olej mineralny
Zakres temperatury pracy	-25°C do +80°C
Standardowa filtracja cieczy hydraulicznej	90 μm
Zakres lepkości cieczy hydraulicznej	16 mm²/s do 200 mm²/s
Poziom głośności	65 dB (A)
Napięcie zasilania silnika	230 V 50 Hz, 3x400 V 50 Hz
Napięcie zasilania rozdzielaczy	24 V DC, 230 V 50 Hz
Pojemność nominalna zbiornika	7 dm³	20 dm³

A. sprężarki powietrza.

B. zasilacza hydraulicznego.

C. rozdzielacza pneumatycznego.

D. rozdzielacza hydraulicznego.

Wybór rozdzielacza pneumatycznego, sprężarki powietrza lub rozdzielacza hydraulicznego jako odpowiedzi może wynikać z niepełnego zrozumienia funkcji i zastosowań tych urządzeń. Rozdzielacz pneumatyczny jest elementem systemów pneumatycznych, które działają na zasadzie sprężonego powietrza. Tego typu urządzenia nie wykorzystują cieczy hydraulicznych ani nie wymagają filtracji, co stanowi fundamentalną różnicę w porównaniu do zasilaczy hydraulicznych. Sprężarki powietrza zajmują się przetwarzaniem powietrza, a nie cieczy, co również sprawia, że ich dane techniczne nie są zgodne z informacjami zawartymi w tabeli. Rozdzielacz hydrauliczny natomiast może być mylony z zasilaczem hydrauliczny, lecz pełni inną funkcję, polegającą na kierowaniu przepływu cieczy hydraulicznej w systemie. Brak umiejętności rozróżnienia między tymi urządzeniami może prowadzić do błędnych wniosków, dlatego ważne jest, aby zrozumieć, że każdy z wymienionych elementów ma unikalne właściwości i zastosowania. Przykłady zastosowań, takie jak systemy sterowania w hydraulice, wymagają dokładnego przemyślenia, jakie urządzenia będą użyte. Kluczowe dla zrozumienia jest również zapoznanie się z dokumentacją techniczną oraz standardami branżowymi, które dostarczają istotnych informacji o parametrach technicznych i wymaganiach dla poszczególnych komponentów systemów hydraulicznych.

Pytanie 24

Na podstawie analizy fragmentu programu określ reakcję programu na podanie na wejście S1 jedynki logicznej, a na wejście S2 zera logicznego?

A. Ustawiona zostanie jedynka logiczna na wyjściu H1 i H2.

B. Wyzerowane zostanie wyjście H1 i ustawiona jedynka logiczna na wyjściu H2.

C. Wyzerowane zostaną wyjścia H1 i H2.

D. Ustawiona zostanie jedynka logiczna na wyjściu H1 i wyzerowane zostanie wyjście H2.

Poprawna odpowiedź wskazuje, że na wyjściu H1 zostanie wyzerowane, natomiast na wyjściu H2 zostanie ustawiona jedynka logiczna. W analizowanym przypadku, na wejście S1 podano jedynkę logiczną, co w sieci Network 2 pozwala na pojawienie się jedynki na wyjściu H2, ponieważ jeden z warunków (S1) jest spełniony. Natomiast na wejście S2 sieci Network 1 podano zero, co w przypadku połączenia szeregowego - typu AND - skutkuje zerowaniem wyjścia H1. W praktyce, tego rodzaju logika jest istotna w projektowaniu systemów cyfrowych, gdzie zrozumienie działania bramek logicznych jest kluczowe. Połączenia szeregowe i równoległe są fundamentalnymi koncepcjami w obszarze elektroniki cyfrowej i mają zastosowanie w wielu układach, od prostych obwodów po złożone systemy komputerowe. Wiedza na temat logiki bramek oraz ich zastosowania jest niezbędna w procesie tworzenia schematów cyfrowych czy inżynierii systemów.

Pytanie 25

Która z podanych czynności związanych z eksploatacją napędu elektrycznego jest sprzeczna z zasadami obsługi tych urządzeń?

A. Odkurzanie i czyszczenie żeberek radiatorów z zanieczyszczeń szmatką

B. Weryfikacja połączeń elektrycznych za pomocą omomierza

C. Kontrola pracy wentylatorów poprzez nasłuchiwanie ich działania

D. Oczyszczenie brudnych styków łączników pilnikiem

Oczyszczenie zabrudzonych styków łączników pilnikiem jest czynnością, która jest niezgodna z zasadami obsługi urządzeń elektrycznych. Stosowanie narzędzi takich jak pilnik na delikatnych powierzchniach styków może prowadzić do ich mechanicznego uszkodzenia, co z kolei może skutkować pogorszeniem jakości połączenia elektrycznego. Zgodnie z wytycznymi dotyczącymi konserwacji sprzętu elektrycznego, zaleca się stosowanie metod, które nie wpływają negatywnie na integralność komponentów, takich jak użycie specjalnych środków czyszczących i miękkich tkanin. Przykładem dobrych praktyk w tej dziedzinie jest regularne sprawdzanie styków pod kątem korozji oraz zabrudzeń, a następnie ich czyszczenie za pomocą odpowiednich narzędzi, które nie naruszają powierzchni styków, jak np. ściereczki antystatyczne czy spraye czyszczące. Takie podejście zapewnia długotrwałe i niezawodne działanie napędów elektrycznych oraz minimalizuje ryzyko awarii związanych z wadliwymi połączeniami elektrycznymi.

Pytanie 26

Jakie substancje należy zgromadzić, zanim przystąpimy do czyszczenia łożysk tocznych oraz ich ponownego nasmarowania?

A. Destylowaną wodę oraz dowolny smar do łożysk tocznych

B. Benzynę oraz ten sam rodzaj smaru, jaki został użyty wcześniej

C. Ciepłą wodę z detergentem oraz ten sam typ smaru, który był wcześniej użyty

D. Ciepłą wodę z detergentem oraz dowolny smar do łożysk tocznych

Nieprawidłowe podejście, które zakłada użycie wody destylowanej oraz dowolnego smaru do łożysk tocznych, wynika z nieporozumienia dotyczącego procesu czyszczenia. Woda, nawet destylowana, jest niedopuszczalna w kontekście czyszczenia łożysk tocznych, ponieważ może prowadzić do korozji oraz tworzenia rdzy w miejscach, gdzie woda wnika do wnętrza łożyska. Woda z detergentem również nie jest odpowiednia, gdyż może uszkodzić smar i wpłynąć negatywnie na właściwości łożysk. Użycie nieokreślonego smaru może dodatkowo prowadzić do sytuacji, w której nowy smar jest niekompatybilny z pozostałościami wcześniejszego smaru, co może skutkować zjawiskiem małej przyczepności i obniżeniem skuteczności smarowania. Odpowiedni smar to kluczowy element w procesie eksploatacji łożysk – jego dobór powinien być zgodny z zaleceniami producenta, aby zapewnić optymalne warunki pracy. Analizując te aspekty, staje się jasne, że wybór odpowiednich materiałów nie tylko wpływa na wydajność, ale również na bezpieczeństwo urządzeń mechanicznych, w których łożyska są stosowane.

Pytanie 27

Jakiego typu czujnik powinno się użyć do pomiaru masy?

A. Optyczny

B. Pojemnościowy

C. Tensometryczny

D. Triangulacyjny

Wybór czujników, które nie nadają się do pomiaru masy, to często skutek tego, że nie za bardzo rozumiemy, jak one działają. Na przykład czujniki triangulacyjne służą do mierzenia odległości, więc nadają się bardziej do lokalizacji obiektów niż do ważeń. Używanie ich do pomiaru masy to błąd, bo one nie potrafią przetwarzać sił działających na przedmioty. Czujniki optyczne z kolei opierają się na analizie światła i są fajne do wykrywania obiektów, ale jeśli chodzi o wagę, to nie mają większego sensu. Tak samo czujniki pojemnościowe, które działają na zmianach pojemności elektrycznej, są używane w innych przypadkach, jak na przykład w ekranach dotykowych, ale nie w pomiarze masy. Użycie złego czujnika może naprawdę źle wpłynąć na pomiary, co potem przekłada się na jakość produkcji i ogólną efektywność. Warto zrozumieć, że każdy czujnik ma swoje konkretne przeznaczenie i powinien być zgodny z zasadami fizyki oraz wymaganiami danego pomiaru. Ignorowanie tego może prowadzić do różnych pomyłek, które kosztują czas i pieniądze.

Pytanie 28

Której instrukcji należy użyć w programie pisanym w języku LD, aby zapamiętany został stan wysoki na wyjściu sterownika PLC?

A. A.

B. C.

C. D.

D. B.

Odpowiedź A jest poprawna, ponieważ w języku drabinkowym (Ladder Diagram - LD) stosuje się instrukcję "set" (S) do ustawiania stanu wysokiego na wyjściu sterownika PLC. Umożliwia to utrzymanie tego stanu niezależnie od sygnałów wejściowych, co jest kluczowe w aplikacjach wymagających zaawansowanego sterowania, takich jak systemy automatyki przemysłowej. Instrukcja ta działa na zasadzie pamięci, co oznacza, że po jej aktywacji wyjście pozostaje w stanie wysokim do momentu, gdy zostanie aktywowana przeciwna instrukcja, która ustawi wyjście w stan niski (reset). Przykładowo, w przypadku systemu zarządzania ruchem w zakładzie produkcyjnym, gdy czujnik wykrywa obecność materiału, stosuje się instrukcję set, aby włączyć sygnał do transportera do momentu, aż materiał zostanie przetworzony. W kontekście standardów branżowych, takie podejście jest zgodne z normami IEC 61131-3, które definiują programowanie PLC oraz jego aspekty związane z bezpieczeństwem operacyjnym.

Pytanie 29

Jakie urządzenie pneumatyczne ma następujące cechy: napięcie 230 V, moc 1,1 kW, ciśnienie 8 bar, wydajność ssawna 200 l/min, wydajność wyjściowa 115 l/min, pojemność zbiornika 24 l, liczba cylindrów 1, prędkość obrotowa 2850 obr/min?

A. Zbiornik ciśnieniowy

B. Sprężarka tłokowa

C. Siłownik obrotowy

D. Silnik tłokowy

Analizując podane odpowiedzi, warto zauważyć, że zbiornik ciśnieniowy, mimo że jest istotnym elementem systemu pneumatycznego, nie jest urządzeniem samodzielnym, lecz jedynie akumulatorowym elementem, który przechowuje sprężone powietrze, a więc nie może być odpowiedzią na pytanie o urządzenie pneumatyczne. Siłownik obrotowy, z drugiej strony, jest urządzeniem, które przekształca energię pneumatyczną na ruch obrotowy, ale nie ma związku z podanymi parametrami, ponieważ nie operuje na ciśnieniach czy wydajnościach ssawnych w ten sposób, jak sprężarka. Silnik tłokowy, chociaż również oparty na technologii tłokowej, jest zazwyczaj elementem napędowym i nie odpowiada na potrzeby generowania sprężonego powietrza, co czyni go nieadekwatnym do przedstawionych specyfikacji. Typowym błędem myślowym w takich przypadkach jest mylenie funkcji poszczególnych urządzeń, gdzie zamiast skupić się na ich specyficznych zastosowaniach i parametrach, można paść ofiarą ogólnikowego podejścia do tematu. W kontekście pneumatyki kluczowe jest zrozumienie, że każde z wymienionych urządzeń ma swoje unikalne funkcje i zastosowania, co powinno być podstawą do ich rozróżnienia."

Pytanie 30

W układzie, którego schemat przestawiony został na rysunku, po wciśnięciu przycisku S1 lampka świeci światłem ciągłym. Wynika z tego, że najprawdopodobniej uszkodzony jest

A. przekaźnik czasowy K2.

B. zestyk rozwierny K1.

C. przycisk S1.

D. zasilacz zasilający układ.

Odpowiedź wskazująca na przekaźnik czasowy K2 jako uszkodzony jest prawidłowa. W sytuacji, gdy po wciśnięciu przycisku S1 lampka świeci światłem ciągłym, oznacza to, że obwód elektryczny jest zamknięty, a inne elementy układu działają poprawnie. Działający przekaźnik K1, zestyk rozwierny oraz przycisk S1 zapewniają, że sygnał jest przekazywany, a zasilacz zasila lampkę. Przekaźnik czasowy K2 powinien wprowadzać przerywanie w świeceniu lampki, co wskazuje, że jego uszkodzenie powoduje, iż lampka świeci w sposób ciągły. Przekaźniki czasowe są kluczowymi elementami w automatyce, używanymi do kontrolowania cykli pracy urządzeń. Ich poprawne działanie jest niezbędne w systemach automatyzacji, takich jak systemy oświetleniowe, gdzie wymagana jest zmiana stanu w określonych interwałach czasowych. Zrozumienie funkcji przekaźników czasowych oraz ich zastosowań w praktyce inżynieryjnej jest istotne, aby skutecznie projektować i diagnozować systemy elektromechaniczne.

Pytanie 31

Który symbol należy umieścić na schemacie w miejscu oznaczonym znakiem zapytania, aby przedstawiał on zestyk czynny, zwierany po ustalonym czasie od uaktywnienia się cewki przekaźnika czasowego KT2?

A. C.

B. D.

C. A.

D. B.

Wybrana odpowiedź C jest poprawna, ponieważ przedstawia symbol zestyków opóźnionych przy załączaniu, które jest kluczowym elementem w automatyce. Zestyk czynny, zwierany po określonym czasie od uaktywnienia cewki przekaźnika czasowego KT2, działa na zasadzie opóźnienia w reakcji na sygnał sterujący. Przykładem zastosowania tego rozwiązania może być układ sterowania oświetleniem, gdzie światło pozostaje włączone przez określony czas po wyłączeniu przycisku. W praktyce oznacza to, że po podaniu napięcia na cewkę przekaźnika, zestyk aktywuje się dopiero po upływie zdefiniowanego okresu, co jest zgodne z normami i standardami branżowymi, które promują efektywność energetyczną oraz bezpieczeństwo w automatyzacji. Wiedza na temat zastosowania przekaźników czasowych jest niezbędna w projektowaniu nowoczesnych systemów automatyki, gdzie czas reakcji i kontrola procesów są kluczowe dla ich prawidłowego funkcjonowania.

Pytanie 32

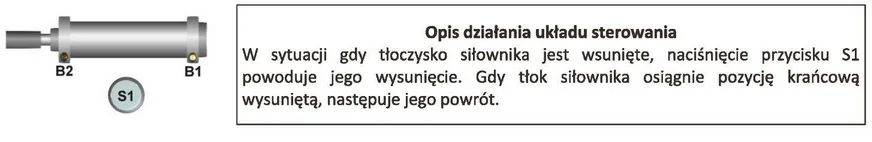

Który z algorytmów wyrażonych w języku GRAFCET odpowiada przedstawionemu opisowi działania układu sterowania?

A. D.

B. C.

C. A.

D. B.

Algorytm A jest właściwy, ponieważ zgodnie z opisanym procesem, zasygnalizowanie przycisku S1 uruchamia mechanizm wysuwania tłoczyska siłownika. Gdy tłok osiągnie pozycję krańcową, co reprezentowane jest przez stan B2=1, mechanizm automatycznie przechodzi w fazę wsunięcia. Taki proces działania jest kluczowy w aplikacjach automatyki przemysłowej, gdzie precyzyjna kontrola pozycji jest niezbędna. W kontekście GRAFCET, ten algorytm wykorzystuje odpowiednie stany i przejścia, co jest zgodne z normami IEC 61131-3, które definiują języki programowania dla systemów automatyki. Praktycznym zastosowaniem tego algorytmu może być system automatyzacji produkcji, gdzie poprawne działanie siłowników wpływa na wydajność całego procesu. Dodatkowo, implementacja algorytmu A pozwala na łatwą diagnostykę i rozwiązywanie potencjalnych problemów, co zwiększa niezawodność systemów sterujących.

Pytanie 33

Jakie czynności należy wykonać tuż przed przesłaniem programu sterującego z komputera do pamięci sterownika PLC?

A. Przełączyć sterownik w tryb RUN

B. Odłączyć kabel komunikacyjny

C. Ustawić sterownik w trybie STOP

D. Odłączyć kabel zasilający

Ustawienie sterownika PLC w trybie STOP przed przesłaniem programu sterowniczego jest kluczowym krokiem, który należy podjąć dla zapewnienia bezpieczeństwa operacji. Tryb STOP pozwala na wgranie nowego programu bez ryzyka, że bieżące operacje będą kontynuowane, co mogłoby prowadzić do nieprzewidzianych sytuacji, jak np. uszkodzenie sprzętu czy naruszenie zasad bezpieczeństwa. W praktyce, w trybie STOP użytkownik ma pełną kontrolę nad procesem programowania, co jest zgodne z najlepszymi praktykami w dziedzinie automatyki przemysłowej, gdzie bezpieczeństwo i integralność systemów są priorytetem. Zgodnie z normami, takimi jak IEC 61131-3, przed każdą modyfikacją programu, zaleca się, aby systemy były w trybie, który nie pozwala na ich aktywne działanie, co znacznie redukuje ryzyko błędów. Po pomyślnym przesłaniu programu, można przełączyć sterownik z powrotem w tryb RUN, co pozwala na uruchomienie nowych funkcji programu.

Pytanie 34

Młot pneumatyczny, który jest częścią robota frezarskiego, ma zamontowane urządzenie do smarowania. Jakie z zaleceń dotyczących uzupełnienia oleju, jeśli nie zostanie spełnione, może prowadzić do obrażeń pracownika obsługującego?

A. Najpierw należy oczyścić powierzchnię wokół korka wlewu oleju, a następnie przystąpić do jego odkręcania.

B. Przed odkręceniem korka wlewu oleju konieczne jest odcięcie dopływu sprężonego powietrza oraz spuścić powietrze z wnętrza młota.

C. Należy wlać do młota zalecaną ilość oleju, tak aby poziom oleju nie przekraczał najniższego zwoju gwintu, a następnie umieścić korek wlewu oleju i dokręcić go.

D. Warto sprawdzić, czy wąż doprowadzający sprężone powietrze oraz jego złącza są w dobrym stanie, a także upewnić się, że wszystkie połączenia zostały wykonane prawidłowo.

Odpowiedź jest poprawna, ponieważ odcięcie dopływu sprężonego powietrza oraz spuszczenie powietrza z wnętrza młota pneumatycznego to kluczowe kroki, które mają na celu zapewnienie bezpieczeństwa podczas uzupełniania oleju. W przypadku braku tych działań, ciśnienie wewnętrzne może spowodować nagłe uwolnienie, co prowadzi do potencjalnie niebezpiecznych sytuacji, takich jak wyrzucenie korka z dużą siłą, co może narażać obsługującego na poważne obrażenia. Przykład praktyczny: w standardach BHP oraz przy użytkowaniu narzędzi pneumatycznych, zawsze przed jakąkolwiek interwencją serwisową należy zadbać o bezpieczeństwo, co obejmuje również sprawdzenie, czy nie ma ciśnienia w systemie. Dobre praktyki branżowe zalecają stosowanie etykiet informujących o konieczności wyłączenia sprężarki oraz spuszczenia powietrza z urządzeń przed ich serwisowaniem, co ma na celu minimalizację ryzyka wystąpienia wypadków.

Pytanie 35

Które oznaczenie należy wstawić we wskazane strzałką puste pola kwadratów, aby dotyczyło ono określenia współosiowości przedstawionych na rysunku powierzchni walcowych?

A. B.

B. C.

C. A.

D. D.

Odpowiedź B jest poprawna, ponieważ oznaczenie współosiowości powierzchni walcowych zgodnie z normami rysunku technicznego jest realizowane poprzez zastosowanie dwóch okręgów połączonych przerywaną linią. To oznaczenie wskazuje na to, że obie powierzchnie walcowe muszą być współosiowe w określonym zakresie tolerancji, co pozwala na uniknięcie problemów z ich montażem i funkcjonowaniem w złożonych układach mechanicznych. W praktyce, współosiowość ma kluczowe znaczenie w produkcji maszyn i urządzeń, gdzie wszelkie odchylenia mogą prowadzić do zwiększonego zużycia elementów, drgań, a nawet awarii. Na przykład, w silnikach spalinowych, gdzie wał korbowy i wałek rozrządu muszą być idealnie współosiowe, aby zapewnić prawidłowe działanie. Zastosowanie odpowiednich oznaczeń w dokumentacji technicznej zgodnych z normami (takimi jak ISO 1101) jest podstawą prawidłowego wykonania projektów inżynieryjnych.

Pytanie 36

Na tabliczce znamionowej silnika indukcyjnego symbol "S1" wskazuje na

A. typ chłodzenia silnika

B. kategorię izolacji uzwojenia

C. tryb pracy ciągłej

D. maksymalną temperaturę otoczenia

Symbol "S1" na tabliczce znamionowej silnika indukcyjnego rzeczywiście oznacza pracę ciągłą. W kontekście silników elektrycznych, oznaczenie to sugeruje, że konstrukcja silnika pozwala na jego nieprzerwaną pracę przez dłuższy czas bez ryzyka przegrzania. Silniki oznaczone jako "S1" są projektowane z myślą o osiąganiu nominalnych parametrów, takich jak moc, prąd czy moment obrotowy, w sposób stabilny i efektywny. W praktyce oznacza to, że silniki te można stosować w aplikacjach, gdzie wymagana jest ciągła praca, jak na przykład w wentylatorach, pompach czy kompresorach. Zgodnie z normą IEC 60034-1 tryby pracy silników elektrycznych są precyzyjnie zdefiniowane, co pozwala inżynierom i projektantom na wybór odpowiednich urządzeń do konkretnych zastosowań, minimalizując ryzyko awarii oraz utrzymując wysoką efektywność energetyczną.

Pytanie 37

W jakim celu stosuje się enkodery w systemach automatyki?

A. Pomiar przemieszczenia i prędkości

B. Poprawa jakości dźwięku

C. Redukcja zużycia energii

D. Zwiększanie mocy silnika

Enkodery są niezbędnym elementem w systemach automatyki, ponieważ pozwalają na precyzyjny pomiar przemieszczenia i prędkości. Te urządzenia przetwarzają ruch mechaniczny na sygnał elektryczny, co umożliwia dokładne śledzenie pozycji i ruchu elementów w maszynach. Na przykład w robotyce, enkodery są używane do precyzyjnej kontroli położenia ramion robotów, co jest kluczowe dla dokładności i powtarzalności operacji. W przemyśle maszynowym, enkodery pomagają monitorować prędkość obrotową silników, co jest istotne dla synchronizacji procesów produkcyjnych. Stosowanie enkoderów to standard w branży automatyki, ponieważ ich zdolność do dostarczania dokładnych danych w czasie rzeczywistym znacząco poprawia efektywność i bezpieczeństwo systemów przemysłowych. Enkodery mogą być inkrementalne lub absolutne, w zależności od potrzeb aplikacji, co dodatkowo zwiększa ich wszechstronność. Dzięki temu, firmy mogą implementować bardziej zaawansowane systemy sterowania, które są w stanie dynamicznie reagować na zmiany w procesie produkcyjnym, optymalizując tym samym działanie całego systemu.

Pytanie 38

Który schemat jest zgodny z zasadami tworzenia algorytmów sterowania sekwencyjnego?

A. D.

B. A.

C. C.

D. B.

Schemat C jest poprawny, ponieważ ilustruje kluczowe zasady tworzenia algorytmów sterowania sekwencyjnego. W takim algorytmie każdy krok jest ściśle powiązany z jego poprzednikiem, co zapewnia logiczny i uporządkowany przebieg działań. W praktyce oznacza to, że każdy etap realizacji zadania zależy od wyników osiągniętych w poprzednich krokach, co jest fundamentalne dla zapewnienia poprawności i przewidywalności działania systemu. Dobrze skonstruowany algorytm sekwencyjny znajdzie zastosowanie w wielu dziedzinach, takich jak automatyka przemysłowa, programowanie aplikacji oraz systemy zarządzania procesami. W kontekście standardów branżowych, algorytmy te często opierają się na metodologii budowania diagramów przepływu, co ułatwia wizualizację logiki działania oraz identyfikację potencjalnych obszarów do optymalizacji.

Pytanie 39

Zmienna systemowa #FST_SCN (pierwsze skanowanie) pozwala wykonywać podprogram "config"

A. tylko podczas pierwszego cyklu po wejściu w tryb RUN.

B. w każdym cyklu na początku programu użytkownika.

C. w drugim i w kolejnych cyklach po wejściu w tryb RUN.

D. w każdym cyklu na końcu programu użytkownika.

Zmienna systemowa #FST_SCN odgrywa kluczową rolę w zarządzaniu cyklem programów w systemach automatyki. Jej zadaniem jest umożliwienie wykonania pewnych operacji tylko podczas pierwszego skanowania programu, co jest istotne w kontekście inicjalizacji systemu. Wywołanie podprogramu 'config' na początku cyklu RUN zapewnia, że wszystkie niezbędne ustawienia i konfiguracje są realizowane przed rozpoczęciem głównej logiki programu. Przykładowo, w aplikacjach automatyki przemysłowej konfiguracja urządzeń wejściowych/wyjściowych, parametrów komunikacyjnych czy ustawień operacyjnych powinna być przeprowadzana raz na początku, aby uniknąć niepożądanych efektów w późniejszym działaniu. Ponadto, zgodnie z dobrymi praktykami programowania, unika się wielokrotnego wywoływania tego samego kodu w kolejnych cyklach, co mogłoby prowadzić do nieprzewidywalnych zachowań systemu. Właściwe zrozumienie i zastosowanie zmiennej #FST_SCN jest więc kluczowe dla stabilności i niezawodności aplikacji automatyki.

Pytanie 40

Które z mediów roboczych należy doprowadzić do układu, którego schemat przedstawiono na rysunku?

A. Olej hydrauliczny i napięcie elektryczne.

B. Sprężone powietrze i napięcie elektryczne.

C. Olej hydrauliczny i sprężone powietrze.

D. Tylko sprężone powietrze.

Wybór odpowiedzi z wykorzystaniem tylko sprężonego powietrza nie jest prawidłowy, ponieważ sprężone powietrze najczęściej stosowane jest w układach pneumatycznych, które działają w oparciu o różnice ciśnień gazu, a nie wymaga oleju hydraulicznego. W przypadku układów hydraulicznych, kluczowym czynnikiem jest zastosowanie cieczy, która przekazuje energię poprzez swoje właściwości fizyczne. Oprócz tego, odpowiedź wskazująca jedynie na napięcie elektryczne jako jedyne źródło zasilania pomija istotny element, jakim jest medium hydrauliczne. Zastosowanie elektryczności bez odpowiedniego medium roboczego może prowadzić do niewłaściwego działania systemu, co może skutkować uszkodzeniem elementów układu. Z punktu widzenia standardów inżynieryjnych, systemy hydrauliczne i elektryczne powinny być projektowane jako zintegrowane układy, gdzie każdy z elementów jest odpowiednio dobrany do konkretnego zastosowania, co zapewnia optymalną wydajność i bezpieczeństwo. Zrozumienie różnicy między układami hydraulicznymi a pneumatycznymi jest kluczowe dla właściwego projektowania i eksploatacji urządzeń, co jest często pomijane w analizach przypadków. Typowe błędy w myśleniu dotyczące tych układów obejmują pomylenie funkcji mediów roboczych i ich przeznaczenia, co może prowadzić do nieodpowiednich wniosków i projektów.

Rozpocznij nowy egzamin

Powrót do strony głównej
