Informacje o egzaminie:

Zawód: Technik budowy dróg
Kwalifikacja: BUD.13 - Eksploatacja maszyn i urządzeń do robót ziemnych i drogowych
Data rozpoczęcia: 7 kwietnia 2026 18:28
Data zakończenia: 7 kwietnia 2026 18:52

Egzamin zdany!

Wynik: 27/40 punktów (67,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na podstawie danych zawartych w tabeli określ, przy jakiej temperaturze mieszanki betonowej należy przerwać układanie nawierzchni z betonu cementowego, jeżeli nie stosuje się żadnych zabiegów specjalnych, a temperatura powietrza wynosi +25°C.

Tabela 20. Dopuszczalny zakres temperatur dla wykonywania nawierzchni betonowych
Temperatura powietrza t_p [°C]	Temperatura układanej mieszanki betonowej t_b [°C]	Uwagi
+5 < t_p ≤ +25	+5 ≤ t_b < +30	dopuszcza się prowadzenie robót
+25 < t_p < +30	t_b ≤ +30	dopuszcza się przy zastosowaniu zabiegów specjalnych
t_p < -3	t_b < +5	nie dopuszcza się betonowania
t_p < -3	t_b > +30	nie dopuszcza się betonowania

A. +24°C

B. +31°C

C. +26°C

D. +29°C

Odpowiedź '+31°C' jest prawidłowa, ponieważ zgodnie z tabelą 20, dla temperatury powietrza +25°C, maksymalna temperatura mieszanki betonowej powinna wynosić ≤ +30°C. Przekroczenie tego limitu skutkuje ryzykiem pojawienia się niekorzystnych właściwości betonu, takich jak zwiększona podatność na pęknięcia, co może prowadzić do obniżenia wytrzymałości strukturalnej. W praktyce, jeśli temperatura mieszanki betonowej osiągnie wartość +31°C lub wyższą, prace budowlane powinny być natychmiast wstrzymane, aby uniknąć wpływu wysokich temperatur na proces hydratacji cementu. Przykładowo, w przypadku układania nawierzchni drogowych, zastosowanie odpowiednich praktyk w zakresie temperatury mieszanki jest kluczowe dla zapewnienia długotrwałej trwałości i bezpieczeństwa infrastruktury. W branży budowlanej przestrzeganie tych zasad jest zgodne z normami, takimi jak PN-EN 13670, które określają wymagania dotyczące wykonawstwa robót budowlanych, w tym także związane z temperaturą mieszanki.

Pytanie 2

Na zamieszczonym rysunku pracownik

A. uszczelnia ściany studni rewizyjnej.

B. usuwa wybierakiem zanieczyszczenia ze studni wpustowej.

C. wykonuje kinetę studni rewizyjnej.

D. dokonuje pomiaru głębokości studni wpustowej.

Poprawna odpowiedź to "usuwa wybierakiem zanieczyszczenia ze studni wpustowej". Na załączonym zdjęciu widzimy pracownika, który używa narzędzia przypominającego wybierak, co jest typowym działaniem przy konserwacji studni wpustowych. W kontekście utrzymania infrastruktury, regularne usuwanie zanieczyszczeń z takich studni jest kluczowe dla zapewnienia ich prawidłowego funkcjonowania. W praktyce, zanieczyszczenia mogą prowadzić do zatykania systemów odwadniających, co w efekcie może powodować lokalne podtopienia. Dobrymi praktykami w tej dziedzinie jest stosowanie odpowiednich narzędzi, takich jak wybieraki, które umożliwiają efektywne usuwanie osadów organicznych oraz innych zanieczyszczeń. Rekomendowane jest także przeprowadzanie rutynowych inspekcji studni wpustowych przynajmniej raz w roku, co pozwala na wczesne wykrywanie problemów i zmniejsza ryzyko poważniejszych awarii. Pracownicy powinni być odpowiednio przeszkoleni w zakresie bezpiecznego użytkowania narzędzi oraz przestrzegania standardów ochrony środowiska przy wykonywaniu tego typu prac.

Pytanie 3

Który z działań związanych z konserwacją nie wchodzi w zakres remontu nawierzchni bitumicznej w celu likwidacji trwałych deformacji lepkoplastycznych (kolein)?

A. Powierzchniowe utrwalenie

B. Wymiana warstw nawierzchni

C. Frezowanie częściowe

D. Remixing warstwy ścieralnej

Powierzchniowe utrwalenie to taki zabieg, który trochę nic nie daje przy trwałych odkształceniach lepkoplastycznych, jak koleiny. Głównie chodzi o to, żeby poprawić trwałość nawierzchni i jej właściwości. Jak to się robi? No, nakłada się warstwę materiału wiążącego na istniejącą już nawierzchnię. Dzięki temu poprawia się przyczepność i odporność na różne warunki atmosferyczne. W praktyce to często stosuje się, żeby nawierzchnia była mniej wrażliwa na wodę i mróz oraz żeby dłużej służyła. Ale pamiętaj, że to nie naprawi starych uszkodzeń, jak koleiny. W przypadku takich trwałych zniekształceń lepiej sięgnąć po frezowanie częściowe, które usuwa uszkodzoną warstwę i pozwala na zrobienie nowej, gładkiej nawierzchni. W branży ważne jest, żeby dobierać odpowiednie techniki, które naprawdę rozwiązują problem, a nie tylko go zakrywają.

Pytanie 4

Na podstawie danych zawartych w tabeli określono, że przyczyną stwardnienia i pęknięcia owijki może być

Charakterystyczne uszkodzenia przekładni z pasami klinowymi i ich przyczyny
1. Miejscowe starcie powierzchni bocznych	za małe naprężenie pasa; blokowanie koła maszyny napędzanej np.: wskutek uszkodzenia łożysk;
2. Wyżłobienia powierzchni bocznej na całej długości pasa	tarcie pasa o występ maszyny; praca pasa w schodkowe zużytym rowku koła pasowego; wadliwy profil rowka;
3. Poprzeczne pęknięcie pasa na spodniej stronie	zastosowanie zewnętrznej rolki napinającej zamiast wewnętrznej; zbyt mała średnica rolki napinającej; nadmierna lub zbyt niska temperatura pracy; zbyt duży poślizg; wpływy chemiczne; nadmierne naprężenie pasa;
4. Stwardnienia i pęknięcia owijki	silne oddziaływanie kurzu; zbyt duża temperatura otoczenia; oddziaływanie chemikalii;

A. wadliwy profil rowka.

B. zbyt duża temperatura otoczenia.

C. tarcie pasa o występ maszyny.

D. zbyt mała średnica rolki napinającej.

Na podstawie danych w tabeli, odpowiedź 'zbyt duża temperatura otoczenia' jest jak najbardziej słuszna. Wysokie temperatury naprawdę mogą sprawić, że owijki w systemach napędowych twardnieją i pękają. Takie warunki prowadzą do degradacji materiałów, co wpływa na ich elastyczność i wytrzymałość. Widziałem to w praktyce, na przykład w przemyśle spożywczym, gdzie maszyny muszą radzić sobie z dużym ciepłem, a ich elementy powinny wytrzymywać wysokie temperatury. Dlatego ważne jest, żeby dobrze zarządzać temperaturą otoczenia i wybierać materiały, które są odporne na gorąco. Warto też pamiętać o tym, co mówią producenci i jakie są normy w branży, bo to pomoże uniknąć problemów i zapewni dłuższą żywotność maszyn. Ogólnie rzecz biorąc, zrozumienie jak różne czynniki wpływają na systemy napędowe, to klucz do uniknięcia uszkodzeń.

Pytanie 5

Powierzchnia górnej warstwy podbudowy drogi o długości 675,00 m i szerokości jak na przedstawionym przekroju poprzecznym drogi wynosi

A. 2497,500 m2

B. 374,625 m2

C. 2362,500 m2

D. 249,750 m2

Powierzchnia górnej warstwy podbudowy drogi wynosi 2497,500 m2, co uzyskujemy poprzez pomnożenie długości drogi, która wynosi 675,00 m, przez średnią szerokość podbudowy, po odjęciu szerokości poboczy. W praktyce, aby precyzyjnie obliczyć powierzchnię, istotne jest, aby znać dokładne wymiary drogi, które są zgodne z obowiązującymi normami budowlanymi. W tym przypadku, średnia szerokość podbudowy wynosi 5,50 m, co jest standardem w wielu projektach drogowych. Takie obliczenia są kluczowe dla realizacji projektów infrastrukturalnych, ponieważ pozwalają na dokładne oszacowanie materiałów potrzebnych do budowy oraz kosztów. Dobrą praktyką jest również uwzględnienie ewentualnych zmian w szerokości drogi w różnych odcinkach, co może wpłynąć na całkowitą powierzchnię podbudowy. Zrozumienie tych zasad jest niezbędne dla każdego inżyniera budowlanego oraz projektanta dróg, aby zapewnić trwałość i bezpieczeństwo infrastruktury.

Pytanie 6

Ile materiałów zostało użytych do stworzenia dolnej warstwy podbudowy na odcinku drogowym o długości 320 m i szerokości 7,5 m, jeżeli na 100 m² zużyto 31,82 t niesortowanego tłucznia kamiennego oraz 1,50 m³ wody?

A. 114,552 t niesortowanego kamienia oraz 5,400 m3 wody

B. 238,650 t niesortowanego kamienia oraz 11,250 m3 wody

C. 101,824 t niesortowanego kamienia oraz 4,800 m3 wody

D. 763,680 t niesortowanego kamienia oraz 36,000 m3 wody

Aby obliczyć ilość materiałów potrzebnych do wykonania warstwy dolnej podbudowy na drodze, musimy najpierw obliczyć powierzchnię nawierzchni. Powierzchnia ta wynosi 320 m * 7,5 m = 2400 m². Ponieważ wiemy, że na 100 m² zużywa się 31,82 t tłucznia kamiennego i 1,50 m³ wody, możemy teraz przeliczyć ilości dla 2400 m². Ilość tłucznia kamiennego wynosi (2400 m² / 100 m²) * 31,82 t = 763,680 t. Analogicznie, ilość wody wynosi (2400 m² / 100 m²) * 1,50 m³ = 36,000 m³. Obliczenia te są zgodne z dobrą praktyką inżynieryjną w budownictwie drogowym, gdzie precyzyjne wyliczenie potrzebnych materiałów jest kluczowe dla zapewnienia jakości i trwałości konstrukcji. Takie podejście nie tylko minimalizuje ryzyko niedoboru materiałów, ale również pozwala na efektywne zarządzanie budżetem i zasobami w projekcie budowlanym, co jest istotne w kontekście standardów branżowych.

Pytanie 7

Otwory w korku wlewu paliwa należy utrzymać w stanie pełnej drożności w celu

A. uniemożliwienia powstania podciśnienia.

B. odprowadzenia ewentualnej wody.

C. odpowietrzenia układu paliwowego.

D. uniemożliwienia przepełnienia zbiornika.

W tym pytaniu łatwo się pomylić, bo drożność otworów w korku wlewu paliwa na pierwszy rzut oka wydaje się mieć związek z kilkoma różnymi funkcjami zbiornika. Jednak jeśli przyjrzeć się bliżej zasadzie działania układu paliwowego, to tylko jedna odpowiedź odzwierciedla sedno sprawy. Zdarza się, że ktoś uważa, iż otwory te służą przede wszystkim odpowietrzaniu układu lub zapobieganiu przepełnieniu zbiornika – to typowy błąd, bo za odpowietrzanie i ochronę przed przepełnieniem odpowiadają inne rozwiązania, np. zawory odpowietrzające i konstrukcja samego zbiornika. Jeśli chodzi o odprowadzanie wody, to otwory w korku nie mają z tym nic wspólnego – woda dostająca się do zbiornika to raczej kwestia nieszczelności, a nie konstrukcji samego korka. Podobnie, przepełnienie zbiornika zależy od sposobu tankowania i przepływu paliwa przez przewody odpowietrzające, a nie od otworów w korku. Najczęstszy błąd myślenia to utożsamianie tych otworów z odpowietrzaniem całego układu, a nie tylko z równoważeniem ciśnienia w zbiorniku. W praktyce, drożność tych otworów jest kluczowa, bo blokada prowadzi do powstawania podciśnienia wewnątrz zbiornika – co objawia się problemami z poborem paliwa przez pompę czy nawet odkształceniami zbiornika. Standardy branżowe zwracają szczególną uwagę właśnie na ten aspekt, bo podciśnienie może skutkować realnymi awariami, których łatwo uniknąć przez regularną kontrolę i czyszczenie tych drobnych, ale ważnych otworów. To nie jest detal do lekceważenia, bo sprawność całego układu paliwowego zależy od właściwego wyrównywania ciśnienia w zbiorniku. Z mojego punktu widzenia, nie ma tu miejsca na przypadkowe interpretacje – drożność jest po to, by nie doprowadzić do podciśnienia, a cała reszta to tylko popularne nieporozumienia.

Pytanie 8

Jeśli szerokość drogi na przedstawionym rysunku wynosi 12 cm, a w rzeczywistości ma 6 m, to w jakiej skali wykonano ten rysunek?

A. 1:100

B. 1:200

C. 1:500

D. 1:50

Odpowiedź 1:50 jest poprawna, ponieważ skala rysunku ilustruje proporcje między wymiarami przedstawionymi na rysunku a rzeczywistymi wymiarami obiektu. W tym przypadku szerokość jezdni na rysunku wynosi 12 cm, a w rzeczywistości szerokość jezdni to 6 m, co w przeliczeniu na centymetry daje 600 cm. Aby ustalić skalę, należy obliczyć stosunek długości w rzeczywistości do długości na rysunku. Obliczenia przedstawiają się następująco: 600 cm (rzeczywista szerokość) / 12 cm (szerokość na rysunku) = 50. Oznacza to, że skala wynosi 1:50. W praktyce oznacza to, że każde 50 cm w rzeczywistości jest przedstawione jako 1 cm na rysunku. W inżynierii i architekturze stosowanie właściwych skal jest kluczowe dla dokładności projektów oraz dla ich realizacji. Przykładowo, w projektach budowlanych stosuje się różne skale, aby dostosować detale do wielkości rysunku, co jest zgodne z normami przedstawionymi w dokumentach takich jak ISO 5455 dotyczących skal rysunków technicznych.

Pytanie 9

Na rysunku przedstawiono

A. koparko-ładowarkę.

B. maszynę do rozściełania i niwelacji podsypki.

C. walec drogowy okołkowany.

D. frezarkę do nawierzchni bitumicznych.

Walec drogowy okołkowany, który został przedstawiony na zdjęciu, jest urządzeniem specjalistycznym wykorzystywanym w budownictwie drogowym do zagęszczania nawierzchni. Cechą charakterystyczną tego typu walca są metalowe kołki zamocowane na bębnie, które umożliwiają efektywne zagęszczanie materiałów budowlanych, takich jak asfalt czy żwir. Dzięki swojej konstrukcji, walec okołkowany jest w stanie dotrzeć do głębszych warstw materiału, co jest kluczowe podczas układania nawierzchni drogowych. W praktyce, użycie walca drogowego okołkowanego przyczynia się do zwiększenia trwałości i nośności dróg, co wpisuje się w standardy jakościowe w budownictwie. Stosując ten sprzęt, inżynierowie dbają o odpowiednie parametry techniczne nawierzchni oraz o bezpieczeństwo użytkowników dróg. Dobrze zagęszczona nawierzchnia zmniejsza ryzyko deformacji i pęknięć, co jest zgodne z najlepszymi praktykami w zakresie budowy i utrzymania infrastruktury drogowej.

Pytanie 10

Rysunek przedstawia przekrój porzeczny drogi na łuku. Oblicz różnicę wysokości między prawą a lewą krawędzią korony drogi?

A. 0,16 m

B. 0,27 m

C. 0,08 m

D. 0,11 m

Dobra robota! Aby uzyskać poprawną odpowiedź, trzeba było dobrze wyliczyć różnicę wysokości między prawą a lewą krawędzią korony drogi. W tym przypadku, rzędna lewej krawędzi to -0,16 m, a prawej krawędzi to 0,11 m. Więc, żeby obliczyć różnicę, odejmujemy rzędną lewej od prawej i wychodzi 0,27 m. To są ważne obliczenia w inżynierii drogowej, zwłaszcza przy projektowaniu dróg na zakrętach. Odpowiednie nachylenie korony drogi ma ogromny wpływ na to, czy droga jest bezpieczna i komfortowa dla kierowców. Wiedza o tym, jak liczyć różnice wysokości, jest też super przydatna, gdy analizujemy stan dróg i jak nachylenie wpływa na odwodnienie, co jest kluczowe dla trwałości nawierzchni. Warto znać te zasady, bo to ma wpływ na bezpieczeństwo na drodze!

Pytanie 11

Nawierzchnia drogi ma 2% dwustronne pochylenie poprzeczne. Pochylenia poprzecze nie spełniają wymagań zawartych w przedstawionym wyciągu ze specyfikacji D-05.03.01, jeśli ich wartość na danym odcinku wynosi

Wyciąg ze specyfikacji D-05.03.01 NAWIERZCHNIA Z KOSTKI KAMIENNEJ
6.4. Sprawdzenie cech geometrycznych nawierzchni
6.4.1.	Równość Nierówności podłużne nawierzchni należy mierzyć 4-metrową łatą lub planografem Nierówności podłużne nawierzchni nie powinny przekraczać 1,0 cm
6.4.2.	Spadki poprzeczne Spadki poprzeczne nawierzchni powinny być zgodne z dokumentacją projektową z tolerancją ± 0,5%
6.4.3.	Rzędne wysokościowe Różnice pomiędzy rzędnymi wykonanej nawierzchni i rzędnymi projektowanymi nie powinny przekraczać +1 cm i -2 cm

A. 2,5%

B. 1,5%

C. 2,0%

D. 3,0%

Odpowiedź "3,0%" jest poprawna, ponieważ zgodnie z wytycznymi zawartymi w specyfikacji D-05.03.01, maksymalne dopuszczalne pochylenie poprzeczne nawierzchni drogowej wynosi 2,5% przy standardowym pochyleniu 2% i tolerancji ±0,5%. Przy spadku wynoszącym 2% akceptowalny zakres to od 1,5% do 2,5%. Wartość 3,0% wykracza poza ten zakres, co oznacza, że nie spełnia wymagań technicznych określonych w dokumentacji projektowej. Stosowanie odpowiednich spadków jest kluczowe dla zapewnienia odpowiedniej drenacji wody opadowej, co z kolei wpływa na bezpieczeństwo ruchu drogowego oraz trwałość nawierzchni. Niewłaściwe spadki mogą prowadzić do gromadzenia się wody na jezdni, co zwiększa ryzyko poślizgów, a także może powodować szybsze zużycie materiałów nawierzchni. Warto zatem zawsze odnosić się do aktualnych norm i specyfikacji, aby zagwarantować odpowiednią jakość i bezpieczeństwo infrastruktury drogowej.

Pytanie 12

Zanim przystąpimy do zagęszczania warstwy konstrukcyjnej nawierzchni z betonu asfaltowego za pomocą walca stalowego, co należy uruchomić?

A. noża

B. spryskiwacza bębna

C. rozsypywacza grysów

D. docisku

Spryskiwacz bębna walca stalowego odgrywa kluczową rolę w procesie zagęszczania warstwy konstrukcji nawierzchni z betonu asfaltowego. Jego głównym zadaniem jest nawilżanie powierzchni bębna, co zapobiega przywieraniu masy asfaltowej do bębna walca. Dzięki temu uzyskuje się lepsze efekty zagęszczania, a także wydłuża żywotność sprzętu. W praktyce, przed przystąpieniem do zagęszczania, operator powinien upewnić się, że spryskiwacz działa prawidłowo, co stanowi standardową procedurę operacyjną. Przykładowo, w przypadku braku nawilżenia bębna, może dojść do powstania niejednorodności w strukturze nawierzchni, a także do degradacji jakości asfaltu. Dobrą praktyką jest regularne sprawdzanie stanu spryskiwacza oraz jego skuteczności, co jest zgodne z normami branżowymi, takimi jak PN-EN 13108, które podkreślają znaczenie odpowiedniego przygotowania sprzętu do pracy. Właściwa obsługa walca, w tym uruchamianie spryskiwacza, jest kluczowa dla uzyskania trwałych i odpornych na uszkodzenia nawierzchni asfaltowych.

Pytanie 13

Aby zabezpieczyć nasyp na zboczu przed przemieszczaniem się mas ziemnych w sposób inny niż przez budowę stopni w gruncie, konieczne jest wykonanie

A. pali cementowo-gruntowych

B. obrzeża z krawężników

C. ścian oporowych

D. barier ochronnych

Ściany oporowe to konstrukcje, które mają na celu przenoszenie obciążeń ze strefy nasypu na podłoże, a także przeciwdziałanie przesunięciom mas ziemnych. W kontekście zabezpieczania nasypu na zboczu, ściany oporowe są szczególnie skuteczne, gdyż mogą być projektowane w sposób umożliwiający dostosowanie ich do lokalnych warunków geotechnicznych oraz obciążeń. Przykładem zastosowania ścian oporowych jest budowa na terenach o dużych różnicach wysokości, gdzie opór gruntu oraz dodatkowe obciążenia, takie jak woda gruntowa, mogą prowadzić do destabilizacji nasypów. Standardy budowlane, takie jak Eurokod 7, zalecają stosowanie ścian oporowych w sytuacjach, gdzie istnieje ryzyko osuwisk lub przesunięć mas ziemnych. Dodatkowo, te konstrukcje mogą być wzmacniane poprzez zastosowanie zbrojenia, co zwiększa ich stabilność i trwałość. W praktyce, odpowiednie projektowanie ścian oporowych przyczynia się do zwiększenia bezpieczeństwa budowli oraz minimalizacji ryzyk związanych z erozją i osuwiskami.

Pytanie 14

Jaką ilość oleju przekładniowego należy użyć do smarowania piast w czterech kołach zgodnie z instrukcją eksploatacji ładowarki?

Pojemność	w litrach	Materiały pędne i smarne
Zbiornik paliwa	110,0	Olej napędowy
Silnik napędu z filtrem oleju	8,5	Olej silnikowy (ilość do wymiany)
Olej hydrauliczny, zbiornik i układ	93,0*	Olej hydrauliczny
Zbiornik oleju hydraulicznego	62,0	Olej hydrauliczny (ilość do wymiany)
Hamulec roboczy	0,25	Olej-ATF
Obudowa osi przedniej	7,8	Olej przekładni
Obudowa osi tylnej i przekładnia (wersja standardowa)	8,4	Olej przekładni
Obudowa osi tylnej i przekładnia (wersja do jazdy szybkiej)	9,3	Olej przekładni
Piasta koła, oś przednia/tylna	po 0,85	Olej przekładni
chłodziwa	17,5	Mieszanka wody, dodatków i glikolu

A. 1,70 litra.

B. 0,85 litra.

C. 0,25 litra.

D. 3,40 litra.

W temacie ilości oleju przekładniowego do piast w ładowarce bardzo łatwo się pomylić, jeśli nie skupimy się na szczegółach instrukcji. Wiele osób błędnie zakłada, że pojemność podana w tabeli dotyczy całości układu lub jednej osi, a nie pojedynczej piasty. Takie założenie prowadzi do zaniżenia lub zawyżenia ilości oleju – typowy przykład to pomylenie pojemności hamulca roboczego (0,25 litra) z piastami albo przyjęcie, że 0,85 litra wystarczy na całość, podczas gdy to jest ilość dla jednego koła. Często spotykam się też z myśleniem, że skoro są dwie osie, to wystarczy policzyć dwa razy po 0,85 litra. To niestety nie jest właściwe podejście, bo każda piasta wymaga osobnego smarowania. Z mojego punktu widzenia, takie błędy wynikają z pośpiechu lub nieczytania instrukcji do końca. W praktyce serwisowej zawsze sumuje się ilość oleju dla każdego punktu, zwłaszcza gdy chodzi o elementy tak narażone na obciążenia jak piasty. Zaniedbanie tego prowadzi do niewłaściwego smarowania i szybszego zużycia łożysk, a czasem nawet do poważnych awarii. Standardy branżowe jasno mówią, że dokładność w dozowaniu oleju przekładniowego jest podstawą trwałości układu jezdnego. Tak jak przy innych maszynach, lepiej poświęcić czas na dokładne obliczenia niż później walczyć ze skutkami niedosmarowania albo przepełnienia. W tej sytuacji kluczowe było zauważenie, że należy wyliczyć ilość dla wszystkich czterech kół: 0,85 litra razy cztery, co daje 3,40 litra. To liczba zgodna z wytycznymi producenta i praktyką warsztatową.

Pytanie 15

Na rysunku przedstawiono schemat pracy

A. spycharki.

B. koparki

C. rozkładarki

D. ładowarki

Spycharka to maszyna budowlana, która charakteryzuje się posiadaniem lemiesza umieszczonego z przodu pojazdu, co umożliwia efektywne przesuwanie materiałów. Lemiesz spycharki jest regulowany w trzech płaszczyznach, co pozwala na jego dostosowanie do różnych warunków pracy. W pozycji roboczej, lemiesz jest ustawiony tak, aby materiał był przesuwany do przodu, co jest kluczowe w wielu zastosowaniach budowlanych i inżynieryjnych. Spycharki są często wykorzystywane w pracach ziemnych, takich jak niwelacja terenu, budowa dróg oraz przygotowanie placów budowy. W sytuacjach, gdy wymagana jest precyzyjna kontrola nad przesuwanym materiałem, spycharki pokazują swoją wyższość nad innymi maszynami, takimi jak koparki czy ładowarki, które mają inne przeznaczenie. Ponadto, w kontekście standardów branżowych, spycharki są projektowane zgodnie z normami bezpieczeństwa i efektywności operacyjnej, co czyni je niezastąpionym narzędziem w wielu projektach budowlanych.

Pytanie 16

Co wchodzi w skład ulepszonego podłoża?

A. warstwa ścieralna i wiążąca

B. podbudowa pomocnicza i zasadnicza

C. podbudowa i podłoże gruntowe

D. warstwa wzmacniająca i odsączająca

Ulepszone podłoże, w skład którego wchodzi warstwa wzmacniająca i odsączająca, jest kluczowym elementem w budowie nawierzchni drogowych i innych konstrukcji inżynieryjnych. Warstwa wzmacniająca ma na celu zwiększenie nośności podłoża, co jest szczególnie istotne w miejscach o dużym obciążeniu, jak drogi czy parkingi. Przykładem zastosowania tej warstwy mogą być drogi szybkiego ruchu, gdzie wymagana jest wyższa trwałość i odporność na deformacje. Z kolei warstwa odsączająca odpowiada za odprowadzanie wód gruntowych i deszczowych, co zapobiega nadmiernemu nasiąkaniu podłoża i minimalizuje ryzyko erozji. Zastosowanie tych warstw zgodnie z normami branżowymi, takimi jak PN-EN 13285, pozwala na budowę trwałych i funkcjonalnych nawierzchni, które mogą sprostać wymaganiom intensywnego użytkowania. Ponadto właściwe ułożenie i dobór materiałów do tych warstw są kluczowe dla długowieczności konstrukcji oraz bezpieczeństwa ruchu drogowego.

Pytanie 17

Wymieniając w maszynie olej należy go uzupełniać, kiedy silnik jest

A. wyłączony i rozgrzany.

B. wyłączony i zimny.

C. włączony i rozgrzany.

D. włączony, ale jeszcze nierozgrzany.

Wymiana lub uzupełnianie oleju silnikowego zawsze powinno się odbywać przy wyłączonym i zimnym silniku. To wynika nie tylko z bezpieczeństwa – bo wiadomo, nikt nie chce się poparzyć gorącymi elementami – ale też z tego, że wtedy olej ma czas spłynąć do miski olejowej i jego poziom będzie prawidłowo wskazany na bagnecie. Branżowe standardy (np. instrukcje serwisowe producentów maszyn i pojazdów) podkreślają, że mierzenie poziomu oleju na ciepłym, a tym bardziej na pracującym silniku, może dać fałszywy wynik przez rozbryzg oleju lub jego niewłaściwe rozmieszczenie w układzie. Z mojego doświadczenia wynika, że wiele osób popełnia błąd dolewając olej od razu po zgaszeniu silnika, gdy jest on jeszcze rozgrzany – wtedy część oleju nadal krąży po silniku i nie zdąży wrócić do miski, więc można przypadkiem dolać za dużo. Praktyka mówi, że najlepiej poczekać, aż silnik wystygnie, wtedy wszystko spokojnie opadnie i można dokładnie ocenić poziom na bagnecie. Poza tym, zimny silnik to po prostu większe bezpieczeństwo przy pracy, bo nie musisz się martwić o oparzenia. To są takie podstawy warsztatowe, które nawet w podręcznikach do nauki zawodu mechanika są bardzo podkreślane. Jeżeli robi się to zgodnie ze sztuką, to silnik po prostu dostaje to, czego naprawdę potrzebuje, i nie ma później problemów z przepełnieniem albo niedoborem oleju.

Pytanie 18

Jeśli mimo prawidłowego działania silnika ręczny walec drogowy nie rozpoczyna ruchu, potencjalną przyczyną problemu może być

A. zerwany łańcuch napędowy

B. zamknięty zawór paliwa

C. niewłaściwie dobrany olej silnikowy

D. pęknięty wałek rozrządu

Zamknięty kranik paliwa wskazuje na problem z doprowadzeniem paliwa do silnika, co z kolei skutkuje brakiem zasilania jednostki napędowej. W przypadku walca drogowego, pomimo zamkniętego kranika, silnik może pracować, ale tylko przez krótki czas, ponieważ w miarę zużywania paliwa, silnik w końcu przestanie działać. Oczywiście, nie można zignorować kwestii jakości paliwa, ale jeśli silnik działa prawidłowo, oznacza to, że paliwo dociera do niego przynajmniej przez jakiś czas. Co więcej, złe dobranie oleju silnikowego, chociaż może wpływać na wydajność silnika, nie będzie miało bezpośredniego wpływu na zdolność walca do poruszania się, gdyż olej smaruje jedynie części silnika, a nie odpowiada za przeniesienie napędu na koła. Pęknięty wałek rozrządu wpływa na synchronizację pracy zaworów w silniku, co z kolei prowadzi do jego uszkodzenia i zatrzymania pracy silnika, a nie do braku możliwości ruszenia z miejsca. W praktyce, błędne wnioskowanie w tego typu pytaniach może wynikać z niepełnego zrozumienia zasady działania układów mechanicznych oraz z braku doświadczenia w diagnostyce usterek. Kluczowe jest zatem, aby dokładnie analizować pracę każdego z elementów oraz ich wzajemne powiązania, aby móc prawidłowo identyfikować źródło problemu.

Pytanie 19

Procedurę sprawdzenia lub wymiany świecy zapłonowej w ręcznych maszynach do robót drogowych należy rozpocząć od

A. zdemontowania świecy zapłonowej

B. sprawdzenia izolacji

C. zdemontowania przewodów elektrycznych

D. analizy odległości elektrod

Kontrola odległości elektrod, demontaż świecy zapłonowej oraz kontrola izolacji to etapy, które mogą być realizowane w późniejszym etapie konserwacji silnika, jednakże nie powinny być one pierwszym krokiem w procedurze wymiany świecy zapłonowej. Przede wszystkim, niewłaściwe rozpoczęcie pracy od kontroli odległości elektrod może prowadzić do pominięcia kluczowego aspektu bezpieczeństwa, jakim jest odłączenie źródła zasilania. Pozostawienie przewodów elektrycznych pod napięciem podczas przeprowadzania jakichkolwiek prac w obrębie układu zapłonowego niesie za sobą ryzyko zwarcia lub porażenia. Demontaż świecy zapłonowej przed odłączeniem przewodów elektrycznych może prowadzić do zniszczenia elektrod lub ich nieprawidłowego umiejscowienia, co z kolei wpływa na wydajność silnika. Kontrola izolacji, z kolei, to proces, który można przeprowadzić tylko po upewnieniu się, że napięcie zostało wyłączone oraz wszystkie przewody zostały odłączone. Pominięcie tego kroku może prowadzić do niewłaściwej diagnozy uszkodzeń oraz nieefektywnej konserwacji. Takie podejście jest niezgodne z procedurami określonymi w normach BHP oraz zaleceniami producentów sprzętu, mogącymi prowadzić do poważnych konsekwencji dla operatora oraz samej maszyny.

Pytanie 20

Spoistość gruntu w terenie można wstępnie ocenić za pomocą metody

A. Proctora

B. wskaźnika piaskowego

C. Casagrande'a

D. wałeczkowania

Wskaźnik piaskowy, metoda Casagrande'a oraz metoda Proctora to znane techniki w geotechnice, ale nie są zbyt dobre do wstępnej oceny spoistości gruntu na miejscu. Wskaźnik piaskowy to prosty test, który polega na oddzieleniu piasku od pyłu w próbce, ale nie pozwala na ocenę właściwości plastycznych ani konsystencji, które są bardzo ważne, gdy mówimy o spoistości. Metoda Casagrande'a służy do określania granicy płynnej i plastycznej gruntów, ale wymaga badania w laboratorium, co czyni ją mało praktyczną do oceny w terenie. Z kolei metoda Proctora to głównie określanie optymalnej wilgotności i maksymalnej gęstości gruntu, co jest istotne przy zagęszczaniu gruntów budowlanych, ale też nie daje nam informacji o spoistości na poziomie wstępnym. Często błędnie myśli się, że te metody mogą zastąpić wstępną ocenę spoistości, co prowadzi do złych decyzji w doborze technik i może wpływać na bezpieczeństwo przyszłych konstrukcji.

Pytanie 21

Jak długo pracowały 2 rozkładarki mas bitumicznych przy wykonaniu podbudowy o szerokości 7,0 m, długości 300 m i grubości 12 cm z mieszanki mineralno-asfaltowej klińcowo-żwirowej, jeżeli 1 rozkładarka 100 m² takiej podbudowy wykonuje w ciągu 28,06 m-g?

A. 294,63 m-g

B. 589,26 m-g

C. 70,71 m-g

D. 35,36 m-g

W tym pytaniu chodziło głównie o poprawne obliczenie ilości masogodzin potrzebnych do wykonania określonej powierzchni podbudowy przez dwie rozkładarki mas bitumicznych. Skoro jedna rozkładarka wykonuje 100 m² podbudowy w 28,06 m-g, to najpierw trzeba było policzyć całkowitą powierzchnię: 7,0 m szerokości razy 300 m długości, co daje 2100 m². Następnie obliczamy zużycie masogodzin: 2100 m² / 100 m² = 21 cykli po 28,06 m-g, czyli 21 × 28,06 = 589,26 m-g (gdyby pracowała jedna rozkładarka). Ponieważ pracowały dwie maszyny równolegle, dzielimy wynik na dwa: 589,26 / 2 = 294,63 m-g. Ten sposób obliczania jest zgodny ze zdroworozsądkowym podejściem na budowie – zawsze warto przeliczyć wydajność na maszynę i ilość maszyn, bo to pozwala realnie planować zasoby i harmonogram. Często spotyka się takie zadania na egzaminach zawodowych z techniki drogowej, bo umiejętność szybkiego przeliczenia wydajności sprzętu ma kluczowe znaczenie w praktyce. Warto pamiętać, by zawsze zwracać uwagę na liczbę maszyn i nie zapominać o dzieleniu całkowitej liczby masogodzin przez ilość sprzętu pracującego jednocześnie. Moim zdaniem taka analiza przydaje się nie tylko na egzaminie, ale też przy realnym planowaniu robót drogowych, gdzie każde niedoszacowanie może skutkować opóźnieniami lub niepotrzebnie wysokimi kosztami. Standardy branżowe, jak choćby wytyczne GDDKiA, zalecają zawsze precyzyjne kalkulacje zapotrzebowania na sprzęt, by zoptymalizować prace i uniknąć przestojów.

Pytanie 22

Oblicz potrzebną ilość spoiwa hydraulicznego do poprawy 1 000 m² podłoża na głębokość 25 cm, mając na uwadze, że zgodnie z recepturą dawka materiału wynosi 30 kg/m²?

A. 7,50 t

B. 30,00 t

C. 25,00 t

D. 300,00 t

Błędy w obliczeniach mogą wynikać z nieprawidłowego podejścia do zadania, w którym myli się powierzchnię z objętością. Niektóre odpowiedzi mogą sugerować, że przy uwzględnieniu głębokości 25 cm należy do obliczeń wprowadzić objętość spoiwa. W rzeczywistości, przy obliczaniu ilości materiału stosuje się wyłącznie powierzchnię, na którą ma być aplikowane spoiwo, a dawkowanie odnosi się do jednostki powierzchni. Warto zrozumieć, że głębokość nie wpływa na potrzebną ilość materiału, gdyż dawkowanie wynosi 30 kg na każdy metr kwadratowy, a nie na objętość. Inny typowy błąd to pomieszanie jednostek miary, gdzie osoby obliczające mogą próbować przeliczać kilogramy na tony w sposób niepoprawny, co prowadzi do błędnych wyników. W praktyce, błędne założenia dotyczące jednostek oraz niewłaściwe interpretacje danych pojawiają się często w obliczeniach inżynieryjnych, dlatego tak ważne jest zrozumienie, na jakiej podstawie dokonujemy obliczeń. Przykładowo, należy być świadomym, że każdy kilogram odpowiada 0,001 tony, a niepoprawne przeliczenia mogą prowadzić do znacznych różnic w rezultatach. Świadomość tych aspektów i znajomość zasad obliczeń są kluczowe dla efektywnego projektowania i realizacji prac budowlanych.

Pytanie 23

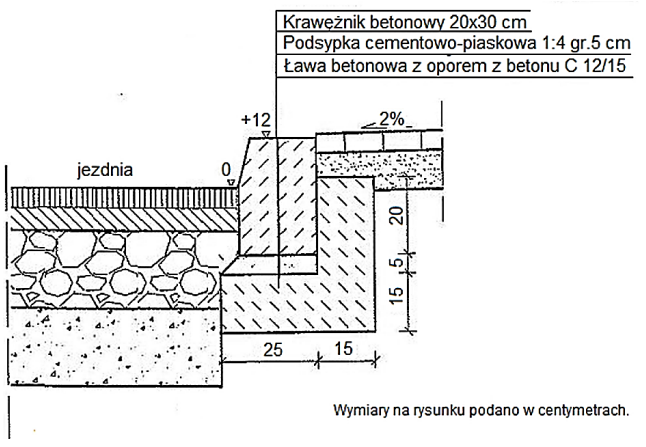

Którą objętość ław betonowych z oporem należy rozliczyć, jeżeli robotnicy wykonali je z dwóch stron jezdni 0 długości 200 m, wykonanej zgodnie z rysunkiem?

A. 19,5 m3

B. 34,5 m3

C. 39,0 m3

D. 27,0 m3

Odpowiedź 39,0 m3 jest prawidłowa, ponieważ uwzględnia wszystkie kluczowe wymiary oraz fakt, że ławy betonowe zostały wykonane z obu stron jezdni. W projektowaniu infrastruktury drogowej kluczowe jest precyzyjne obliczenie objętości używanego materiału, co nie tylko wpływa na koszty, ale także na trwałość i stabilność konstrukcji. Przy obliczaniu objętości należy wziąć pod uwagę szerokość, wysokość oraz długość elementów betonowych. W tym przypadku, jeśli długość ław wynosi 200 m, a ich wymiary są zgodne z rysunkiem, to należy je pomnożyć przez dwa (ze względu na wykonanie z obu stron jezdni) oraz przez odpowiednią szerokość i wysokość. Dobrą praktyką w branży budowlanej jest także dokładne weryfikowanie wymiarów przed przystąpieniem do obliczeń oraz używanie standardowych wartości dla gęstości betonu, co pozwala na uniknięcie błędów. W efekcie końcowym, wynik 39,0 m3 jest zgodny z rzeczywistymi potrzebami budowlanymi oraz normami branżowymi, co potwierdza poprawność tej odpowiedzi.

Pytanie 24

Zgodnie z przedstawioną instrukcją olej w przekładni rozdzielczej pompy należy wymienić po upływie

Instrukcja dotycząca smarowania rozścielacza (fragment)
Miejsce smarowania	Czasokres
Wymiana oleju w przekładni napędu jazdy	1 500 maszynogodzin
Wymiana oleju w systemie hydraulicznym	2 000 maszynogodzin
Wymiana oleju w przekładni rozdzielczej pompy	1 500 maszynogodzin
Smarowanie łożyska czopów osi	200 maszynogodzin

A. 2 000 maszynogodzin.

B. 1 500 maszynogodzin.

C. 50 maszynogodzin.

D. 200 maszynogodzin.

Odpowiedź 1 500 maszynogodzin jest w porządku, bo według instrukcji smarowania rozściełacza, trzeba wymieniać olej w przekładni rozdzielczej pompy co 1 500 maszynogodzin. To tak naprawdę bardzo ważne, żeby dobrze smarować, bo dzięki temu urządzenia mogą działać długo i bezproblemowo. Regularna wymiana oleju nie tylko chroni mechaniczne części przed zużyciem, ale też zmniejsza szansę na awarie. Jeżeli będziesz trzymał się tych wskazówek o wymianie oleju, to olej będzie dobrze spełniał swoje funkcje smarne i czyszczące. Widać, że to ma znaczenie dla utrzymania sprawności pompy. Myślę, że warto też pilnować, ile czasu maszyna już pracuje, żeby lepiej ustawić harmonogram wymiany oleju do jej warunków.

Pytanie 25

Jaką koparkę należy użyć do realizacji wykopów liniowych w formie rowów, mając na uwadze, że wykonuje ona prace stojąc na poziomie terenu, przy górnej krawędzi wykopu?

A. Koparkę chwytakową

B. Koparkę przedsiębierną

C. Koparkę zbierakową

D. Koparkę podsiębierną

Koparka podsiębierna jest idealnym narzędziem do wykonywania wykopów liniowych w postaci rowów, ponieważ jej konstrukcja pozwala na efektywne usuwanie ziemi z poziomu terenu, co jest kluczowe w takich zastosowaniach. W przypadku wykopów, gdzie operator pracuje na krawędzi wykopu, podsiębierna koparka może manipulować łyżką w taki sposób, aby skutecznie wyciągnąć materiał i jednocześnie minimalizować ryzyko osunięcia się ziemi. Dzięki swojej budowie, koparki podsiębierne są często wykorzystywane w projektach infrastrukturalnych, takich jak budowa dróg, kanalizacji czy fundamentów, gdzie precyzja i efektywność wykopów mają kluczowe znaczenie. Ponadto, w standardach branżowych podkreśla się znaczenie stosowania odpowiedniego sprzętu w kontekście specyficznych zadań, co gwarantuje nie tylko jakość wykonywanych robót, ale również bezpieczeństwo pracy. W praktyce, koparki te umożliwiają wykonywanie wykopów o odpowiedniej głębokości i szerokości, co jest niezwykle istotne w kontekście projektowania inżynieryjnego.

Pytanie 26

Uzyskanie odpowiedniej szorstkości nawierzchni powierzchni jezdnej warstwy ścieralnej z betonu cementowego realizuje się poprzez

A. stosowanie domieszki wydłużającej czas przejścia mieszanki z fazy plastycznej w sztywną.

B. zastosowanie betonu zawierającego włókna stalowe.

C. użycie betonu z włóknami polimerowymi.

D. przecieranie świeżo ułożonej mieszanki betonowej stalową szczotką w kierunku prostopadłym do osi jezdni.

Przecieranie świeżo ułożonej mieszanki betonowej stalową szczotką w kierunku prostopadłym do osi jezdni jest efektywną metodą uzyskiwania odpowiedniej szorstkości nawierzchni z betonu cementowego. Szorstkość powierzchni jezdnej jest kluczowa dla zapewnienia odpowiedniej przyczepności opon pojazdów, co znacznie podnosi bezpieczeństwo na drodze. Metoda ta polega na mechanicznym wprowadzeniu tekstury w świeżą mieszankę, co pozwala na lepszą interakcję z materiałami eksploatacyjnymi, takimi jak opony. Stalowa szczotka przyczynia się do tworzenia mikrostruktur, które działają na rzecz poprawy właściwości antypoślizgowych. Dodatkowo, w standardzie PN-EN 13036-4 określone są metody pomiaru i oceny przyczepności nawierzchni, co podkreśla znaczenie odpowiedniego teksturowania. Zastosowanie tej metody praktykowane jest powszechnie w budownictwie drogowym i jest zgodne z najlepszymi praktykami inżynieryjnymi, co zapewnia długotrwałą jakość nawierzchni.

Pytanie 27

Walec drogowy z okrągłym wałem wykorzystuje się do zagęszczania

A. nawierzchni asfaltowych

B. gruntów niespoistych i spoistych

C. mieszanek mineralno-asfaltowych

D. podbudów z kruszyw

Wybór innych odpowiedzi, takich jak zagęszczanie mieszanek mineralno-bitumicznych lub nawierzchni bitumicznych, może wynikać z mylnego przekonania, że walce drogowe są odpowiednie do każdego rodzaju materiału. Jednakże, walec drogowy okołkowany ma zastosowanie głównie w przypadku gruntów, a nie w zagęszczaniu materiałów bitumicznych. Mieszanek mineralno-bitumicznych nie zagęszczamy tym rodzajem walca, ponieważ wymagają one innych metod i narzędzi, takich jak walce stalowe czy vibracyjne, które są bardziej efektywne w przypadku kompresji tych konkretnych materiałów. Z kolei podbudowy z kruszyw również nie są bezpośrednim zastosowaniem walca okołkowanego, który jest bardziej dedykowany do gruntów, gdzie jego mechanizm działania przynosi największe korzyści. Kluczowe jest zrozumienie, że różne materiały wymagają różnych podejść w zagęszczaniu, a nieprzestrzeganie tych zasad może prowadzić do nieodpowiedniego ułożenia warstw i, w konsekwencji, do uszkodzeń nawierzchni. Właściwy dobór technologii zagęszczania jest istotny dla efektywności całego procesu budowy oraz trwałości infrastruktury, dlatego tak ważne jest stosowanie odpowiednich narzędzi i maszyn w odpowiednich sytuacjach.

Pytanie 28

Na rysunku przedstawiono przekrój poprzeczny drogi

A. jednojezdniowej, czteropasowej i dwukierunkowej.

B. dwujezdniowej, czteropasowej i dwukierunkowej.

C. dwujezdniowej, czteropasowej i jednokierunkowej.

D. jednojezdniowej, czteropasowej i jednokierunkowej.

Wybór odpowiedzi, która wskazuje na drogę jako jednojezdniową, jest niewłaściwy, ponieważ przy takiej liczbie pasów ruchu oraz opisie rysunku, nie można uznać jej za jezdnię jednojezdniową. Drogi jednojezdniowe mają jedną jezdnię, która obsługuje ruch w obu kierunkach, co prowadzi do mniejszej efektywności i potencjalnie większego ryzyka kolizji. Jeśli chodzi o odpowiedzi sugerujące, że droga jest czteropasowa, ale jednocześnie jednojezdniowa, pokazuje to nieporozumienie dotyczące klasyfikacji dróg i zasad ich projektowania. Drogi czteropasowe z definicji muszą mieć przynajmniej dwa pasy w jednym kierunku, co wyklucza możliwość ich jednojezdniowości. Odpowiedzi sugerujące, że droga jest dwukierunkowa, ale jednojezdniowa, są również błędne, ponieważ przy takiej konfiguracji nie byłoby możliwe efektywne zarządzanie ruchem. Ponadto, droga jednojezdniowa z czterema pasami w praktyce mogłaby prowadzić do zatorów, ponieważ nie mogłaby zapewnić odpowiedniego podziału ruchu w dwóch kierunkach. Warto również zauważyć, że odpowiedzi, które zawierają nieprawidłowe połączenia pomiędzy koncepcjami, mogą wynikać z braku zrozumienia podstawowych zasad projektowania dróg oraz klasyfikacji transportu. Zastosowanie praktycznych przykładów z rzeczywistego świata, takich jak drogi ekspresowe czy autostrady, może pomóc w lepszym zrozumieniu, jak te klasyfikacje wpływają na bezpieczeństwo i wydajność systemu transportowego.

Pytanie 29

Świeżą warstwę podbudowy z kruszywa stabilizowanego cementem bezpośrednio po zagęszczeniu należy poddać pielęgnacji w celu

A. wykonania połączenia międzywarstwowego.

B. opóźnienia czasu wiązania cementu.

C. przyspieszenia czasu wiązania cementu.

D. przeciwdziałania parowaniu wody.

Temat pielęgnacji świeżej warstwy z kruszywa stabilizowanego cementem nie zawsze jest oczywisty i właśnie dlatego pojawiają się pewne nieporozumienia. Zacznijmy od opóźnienia czasu wiązania cementu – to nie jest celem pielęgnacji, bo w praktyce zależy nam raczej na uzyskaniu odpowiednich parametrów wytrzymałościowych, a nie na wydłużeniu procesu wiązania. Czasem w wyjątkowo gorące dni można celowo nieco spowolnić wiązanie, ale główna rola pielęgnacji polega na zachowaniu odpowiedniej ilości wilgoci, nie na sterowaniu procesem chemicznym cementu. Jeśli chodzi o przyspieszenie czasu wiązania – to już zupełnie nietrafiony kierunek, bo zbyt szybkie wiązanie cementu prowadzi do powstawania mikropęknięć i obniżonej trwałości podbudowy. Wręcz przeciwnie, fachowcy próbują spowolnić ten proces, aby reakcje hydratacji przebiegały równomiernie. Odpowiedź związana z wykonaniem połączenia międzywarstwowego także jest nie do końca trafiona – pielęgnacja, o której mówimy, nie dotyczy łączenia warstw, lecz utrzymania odpowiednich warunków wilgotnościowo-termicznych dla świeżej mieszanki. Częsty błąd polega na tym, że pielęgnację utożsamia się z jakimiś dodatkowymi pracami przygotowawczymi, a tak naprawdę kluczowe jest tu zapewnienie, by cement miał odpowiednią ilość wody do hydratacji – to podstawa dobrej praktyki inżynierskiej i wymóg każdej poważnej specyfikacji technicznej. Z mojego doświadczenia wynika, że większość problemów z wytrzymałością podbudów cementowych bierze się właśnie z lekceważenia tego prostego, ale kluczowego etapu robót.

Pytanie 30

Na ilustracji przedstawiono maszynę do wykonywania

A. warstw mineralno-asfaltowych nawierzchni.

B. powierzchniowego utrwalenia nawierzchni.

C. pielęgnacji zieleni przydrożnej.

D. stabilizacji gruntu rodzimego.

Na zdjęciu widzimy walec drogowy, który jest jednym z kluczowych sprzętów używanych do wykonywania warstw mineralno-asfaltowych nawierzchni. Moim zdaniem bez takiego sprzętu nie da się dziś porządnie zagęścić warstwy asfaltowej – a to właśnie zagęszczanie decyduje często o trwałości i wytrzymałości drogi. Walec ten pracuje na gorącej mieszance asfaltowej, dociskając ją równomiernie do podłoża i usuwając powietrze, co eliminuje puste przestrzenie i znacznie zwiększa nośność nawierzchni. Stosowanie walców, zarówno statycznych, jak i wibracyjnych, to dzisiaj standardowa praktyka w każdej technologii związanej z budową dróg asfaltowych, od dróg krajowych po mniejsze dojazdówki – często spotyka się je na każdym etapie robót bitumicznych. Z mojego doświadczenia wynika, że odpowiednie zagęszczenie warstw mineralno-asfaltowych znacząco wpływa na bezawaryjność i komfort jazdy, bo minimalizuje powstawanie kolein czy pęknięć. Warto też dodać, że zarówno wytyczne techniczne, jak i normy branżowe wymagają zagęszczenia na określonym poziomie, a bez walca praktycznie nie da się tego osiągnąć. Każdy inżynier drogowy wie, że to właśnie ten sprzęt jest niezbędny przy kładzeniu nowych nawierzchni asfaltowych i modernizacji starych dróg.

Pytanie 31

Zasadniczą podbudowę w nawierzchni elastycznej można zrealizować z

A. mastyksu grysowego

B. betonu asfaltowego

C. asfaltu porowatego

D. asfaltu lanego

Beton asfaltowy jest materiałem, który doskonale sprawdza się jako podbudowa zasadnicza w nawierzchniach podatnych, ze względu na swoje właściwości mechaniczne i trwałość. Jego struktura, składająca się z lepiku asfaltowego oraz kruszywa, zapewnia odpowiednią nośność i elastyczność, co jest kluczowe dla rozkładu obciążeń na podłoże. W praktyce stosuje się go często w miejscach o dużym natężeniu ruchu, gdzie wymagana jest wysoka odporność na deformacje. Zgodnie z normami, takimi jak PN-EN 13108-1, beton asfaltowy powinien spełniać określone wymagania dotyczące trwałości oraz odporności na działanie czynników atmosferycznych. Wykorzystanie betonu asfaltowego jako podbudowy pozwala też na lepsze odprowadzanie wody, co zwiększa bezpieczeństwo ruchu. Dzięki tym właściwościom, materiał ten jest preferowany w projektowaniu dróg, parkingów, a także lotnisk.

Pytanie 32

Z zamieszczonego przekroju poprzecznego drogi wynika, że warstwa podbudowy wykonana jest

A. z podsypki cementowo-piaskowej i chudego betonu.

B. z chudego betonu.

C. z podsypki cementowo-piaskowej, chudego betonu i piasku.

D. z podsypki cementowo-piaskowej.

Wybór jednej z pozostałych odpowiedzi może być wynikiem nieporozumienia dotyczącego materiałów stosowanych w budowie dróg. Podsypka cementowo-piaskowa, choć istotna w kontekście budowy, nie może być uznana za odpowiednią warstwę podbudowy w opisywanym kontekście. Ten typ materiału jest zazwyczaj stosowany w warstwie wyrównawczej lub jako podkład pod inne elementy, ale nie spełnia wymagań stawianych dla warstwy podbudowy. Przykładowo, podsypka cementowo-piaskowa ma właściwości, które nie gwarantują wystarczającej nośności oraz stabilności, co jest kluczowe dla warstwy podbudowy, mającej na celu rozłożenie obciążeń działających na nawierzchnię drogi. W przypadku chudego betonu, jego niski współczynnik skurczu oraz odpowiednia przepuszczalność wód gruntowych czynią go znacznie bardziej odpowiednim materiałem. Chudy beton jest również bardziej odporny na współczesne obciążenia dynamiczne, jakie generują pojazdy, co przyczynia się do dłuższej trwałości i mniejszej potrzeby konserwacji. Dlatego warto zwrócić uwagę na znaczenie prawidłowego doboru materiałów w procesie budowy drogi, aby uniknąć niekorzystnych konsekwencji dla jej użytkowania i trwałości. Zrozumienie różnicy między tymi materiałami jest kluczowe w procesie projektowania oraz realizacji inwestycji budowlanych.

Pytanie 33

Aby odpowiednio rozłożyć mieszankę żwirową na podbudowę drogi wielopasmowej, jakie urządzenie z osprzętem powinno być użyte?

A. koparki podsiębiernej

B. zagęszczarki

C. koparki chwytakowej

D. ładowarki

Ładowarki są kluczowym sprzętem wykorzystywanym do rozkładania mieszanki żwirowej na warstwę podbudowy drogi wielojezdniowej ze względu na swoje właściwości operacyjne. Posiadają one łyżkę, która pozwala na precyzyjne i efektywne rozkładanie materiału na dużych powierzchniach. Dzięki możliwości regulacji wysokości podnoszenia, ładowarki mogą dostosować się do różnorodnych wymagań projektu, co jest niezbędne w budownictwie drogowym. Przykładowo, w przypadku budowy dróg o dużym natężeniu ruchu, ładowarki umożliwiają szybkie i równomierne rozkładanie żwiru, co przyczynia się do zwiększenia efektywności pracy oraz poprawy jakości podbudowy. Zgodnie z dobrymi praktykami w branży budowlanej, kluczowe jest również odpowiednie przygotowanie i kontrola materiałów, co ładowarki wspierają poprzez zapewnienie właściwej grubości warstwy podbudowy, co jest niezbędne dla trwałości i bezpieczeństwa drogi.

Pytanie 34

Warstwę ścieralną nawierzchni bitumicznej, charakteryzującą się wysoką odpornością na powstawanie kolein, powinno się wykonać z

A. asfaltu lanego

B. asfaltu piaskowego

C. mastyksu grysowego

D. betonu cementowego

Asfalt lanie, asfalt piaskowy oraz beton cementowy nie są odpowiednimi materiałami do wykonania warstwy ścieralnej nawierzchni bitumicznej o wysokiej odporności na koleinowanie. Asfalt lanie, pomimo że jest bywa używany w konstrukcjach drogowych, charakteryzuje się niższą odpornością na odkształcenia niż mastyks grysowy. W przypadku intensywnego ruchu, asfalt lanie może ulegać deformacjom, co prowadzi do powstawania kolein. Asfalt piaskowy, z kolei, jest mieszanką asfaltu i piasku, co czyni go mniej odpornym na obciążenia i niekorzystne warunki atmosferyczne. Jego struktura nie jest wystarczająco sztywna, aby skutecznie przeciwdziałać koleinowaniu w obliczu dużego natężenia ruchu. Beton cementowy, mimo że jest materiałem o wysokiej wytrzymałości, jest inne w porównaniu do materiałów bitumicznych, a jego zastosowanie w nawierzchniach drogowych wiąże się z innymi właściwościami dynamicznymi i temperaturą, co czyni go mniej odpowiednim w kontekście wymagań dotyczących elastyczności i odporności na termiczne odkształcenia. W związku z tym, wybór mastyksu grysowego jako materiału na warstwę ścieralną jest zgodny z aktualnymi normami oraz dobrą praktyką budowlaną, co ma kluczowe znaczenie dla długowieczności i funkcjonalności nawierzchni drogowej.

Pytanie 35

Przedstawiony na rysunku znak pionowy należy użyć w celu wskazania użytkownikom drogi

A. wjazdu na sąsiednią jezdnię dla dwóch pasów ruchu.

B. wjazdu na sąsiednią jezdnię dla jednego pasa ruchu.

C. końca prawego pasa ruchu na jezdni dwupasowej.

D. końca lewego pasa ruchu na jezdni dwupasowej.

Z perspektywy technicznej omawiany znak pionowy ma jedno precyzyjne zadanie: informować kierującego o wyjeździe na sąsiednią jezdnię dedykowaną dla jednego pasa ruchu. W praktyce błędnie zakłada się tu, że znak dotyczy końca lewego lub prawego pasa ruchu – w rzeczywistości te sytuacje regulują inne typy tablic prowadzących oraz znaki ostrzegawcze, np. C-9, C-10 czy C-11, które w bardziej bezpośredni sposób wskazują zakończenie konkretnego pasa i konieczność jego opuszczenia. Z mojego doświadczenia wynika, że mylenie tych oznaczeń zdarza się często osobom, które nie miały okazji spotkać się z tymczasową organizacją ruchu podczas remontów dużych dróg. Warto pamiętać, że znak z ilustracji jest stosowany wyłącznie w miejscach, gdzie cały tor jazdy jednego pasa zostaje przeniesiony na sąsiednią jezdnię – a nie likwidowany! Mylenie tego z końcem pasa prowadzi do złej interpretacji sytuacji na drodze i może skutkować ryzykownymi decyzjami za kierownicą. Co ważne, znak ten nie dotyczy sytuacji, gdzie udostępniona jest sąsiednia jezdnia dla dwóch pasów ruchu, bo wtedy stosowane są inne, bardziej rozbudowane tablice prowadzące. Zwracam uwagę, że zgodnie z rozporządzeniem dotyczącym znaków i sygnałów drogowych, znaki te mają bardzo konkretne zastosowania i nie powinny być interpretowane zbyt szeroko. Najczęstszy błąd myślowy polega na utożsamianiu każdego rysunku z przesunięciem pasów z zakończeniem ich biegu – a to nie zawsze idzie w parze. Praktyka pokazuje, że właściwa interpretacja sygnałów pionowych przekłada się na bezpieczeństwo w ruchu drogowym, szczególnie w strefach tymczasowej organizacji ruchu.

Pytanie 36

Na której ilustracji przedstawione jest umocnienie skarpy geokratą?

A. Na ilustracji 4.

B. Na ilustracji 2.

C. Na ilustracji 1.

D. Na ilustracji 3.

Geokrata, nazywana też geokomórką, to bardzo charakterystyczny rodzaj umocnienia skarp czy nasypów, który zdecydowanie wyróżnia się na tle innych rozwiązań. Na ilustracji 1 widać czarne taśmy połączone w taki sposób, że tworzą rozciągliwą strukturę przypominającą plastry miodu – to właśnie typowa geokrata. Jej główną zaletą jest możliwość stabilizacji gruntu nawet na bardzo stromych zboczach, bo komórki wypełniane są ziemią, tłuczniem, żwirem lub nawet betonem, przez co całość jest odporna na erozję i rozmywanie. Takie rozwiązania są nie tylko trwałe, ale też szybkie w montażu, co docenia się np. przy budowie dróg, linii kolejowych czy w infrastrukturze hydrotechnicznej. Z mojego doświadczenia wynika, że geokraty świetnie sprawdzają się także tam, gdzie trzeba połączyć trwałość z możliwością naturalnego zazielenienia – korzenie roślin przerastają przez ścianki i dodatkowo wiążą grunt. Branżowe standardy, chociażby wytyczne GDDKiA, wskazują na geokraty jako rekomendowane rozwiązanie, gdy liczy się trwałość, ekologia i szybki montaż. Co ciekawe, geokraty mogą być też stosowane pod nawierzchniami, jeśli zależy nam na wzmocnieniu słabego podłoża. To naprawdę wszechstronny wynalazek, o którym warto pamiętać nie tylko na egzaminie, ale i w praktyce zawodowej.

Pytanie 37

Na zamieszczonym rysunku przedstawiono element roboczy maszyny służącej do

A. napowietrzania gruntu.

B. zagęszczania gruntu.

C. plantowania terenu.

D. mieszania gruntu.

Zrozumienie różnicy pomiędzy różnymi procesami obróbki gruntu jest kluczowe w pracy inżynieryjnej. Mieszanie gruntu odgrywa znaczącą rolę w przygotowaniu podłoża, jednak nie należy mylić go z innymi technikami, takimi jak zagęszczanie, napowietrzanie czy plantowanie terenu. Zagęszczanie gruntu dotyczy zwiększenia jego gęstości poprzez eliminację powietrza z jego struktury, co prowadzi do lepszej nośności. Techniki zagęszczania, takie jak ubijanie czy walcowanie, są stosowane w sytuacjach, gdy grunt musi wytrzymać duże obciążenia, co jest odmienne od celów mieszania, które koncentruje się na homogenizacji i stabilizacji. Napowietrzanie gruntu, które polega na wprowadzaniu powietrza do gleby, jest wykorzystywane głównie w rolnictwie i ogrodnictwie, by poprawić przepuszczalność gleby i wspierać wzrost roślin. Plantowanie terenu, z kolei, odnosi się do wyrównywania i formowania powierzchni, co nie ma związku z mieszaniem. Często błędne zrozumienie tych terminów wynika z ich podobieństwa w kontekście obróbki gruntu, dlatego kluczowe jest dogłębne zapoznanie się z ich specyfiką i zastosowaniem w praktyce inżynieryjnej.

Pytanie 38

Na rysunku przedstawiono

A. wał korbowy.

B. układ chłodzenia.

C. pompę wodną.

D. napęd rozrządu.

Wał korbowy na tym rysunku to mega ważny element w silniku spalinowym. On właściwie zmienia ruch tłoków, które poruszają się w górę i w dół, na ruch obrotowy, co z kolei napędza wałek wyjściowy silnika. Fajnie, że mamy te krzywki, zwane korbami, bo to dzięki nim tłoki mogą działać. Wał korbowy zazwyczaj robi się z mocnych materiałów, typu stal czy żeliwo, bo musi wytrzymać dużą siłę, gdy silnik pracuje. Jeśli wał jest dobrze zaprojektowany, to przekłada się na efektywność i wydajność, co jest super istotne w motoryzacji i lotnictwie. W branży też zwracają uwagę na jakość, jak w standardach ISO 9001 i TS 16949. Tam liczy się precyzyjne wykonanie wałów, bo to wpływa na trwałość i niezawodność silników.

Pytanie 39

Piła do cięcia powierzchni zużywa 5 litrów paliwa w trakcie 1 godziny pracy. Pojemność zbiornika paliwa tej piły wynosi 5 litrów. Ile razy w trakcie 8 godzin pracy piły trzeba napełnić zbiornik paliwa, jeśli na początku zbiornik jest opróżniony?

A. 3 razy

B. 5 razy

C. 2 razy

D. 8 razy

Piła do cięcia nawierzchni zużywa 5 litrów paliwa na godzinę pracy, co oznacza, że w ciągu 8 godzin pracy zużyje 40 litrów paliwa. Ponieważ zbiornik paliwa piły ma pojemność 5 litrów, aby dowiedzieć się, ile razy trzeba napełnić zbiornik, należy podzielić całkowite zużycie paliwa przez pojemność zbiornika. Zatem 40 litrów podzielone przez 5 litrów równa się 8. Odpowiedź, że należy napełnić zbiornik 8 razy, jest zatem poprawna. Przez takie obliczenia można efektywnie planować prace w terenie, aby uniknąć przestojów związanych z brakiem paliwa, co jest kluczowe zwłaszcza w branży budowlanej i remontowej, gdzie czas to pieniądz. Dbanie o odpowiednią ilość paliwa pozwala na zachowanie ciągłości pracy oraz osiąganie lepszej efektywności operacyjnej, co jest zgodne z najlepszymi praktykami w zarządzaniu projektami budowlanymi.

Pytanie 40

Przed rozpoczęciem czynności pielęgnacyjnych i konserwacyjnych urządzenia napędzanego dwusuwowym silnikiem gaźnikowym należy kolejno:

A. zmniejszyć obroty silnika → poczekać, aż skończy się paliwo → poczekać, aż silnik ostygnie

B. zmniejszyć obroty silnika → odłączyć przewód zapłonowy → spuścić paliwo.

C. wyłączyć silnik → poczekać, aż ostygnie → odłączyć przewód zapłonowy.

D. wyłączyć silnik → odłączyć przewód zapłonowy → spuścić olej.

Właśnie tak powinno wyglądać prawidłowe postępowanie z urządzeniem napędzanym dwusuwowym silnikiem gaźnikowym przed przystąpieniem do jakichkolwiek prac konserwacyjnych czy pielęgnacyjnych. Najpierw wyłączasz silnik – niby oczywiste, ale czasem ktoś się zagapi, a to potrafi być bardzo niebezpieczne. Potem trzeba poczekać, aż silnik ostygnie, bo temperatura cylindra może spokojnie przekraczać 100°C, a poparzenia przy pracy z gorącym silnikiem to nic przyjemnego – sam się kiedyś oparzyłem i od tamtej pory nie ryzykuję. Dopiero na końcu odłączasz przewód zapłonowy – to skutecznie zabezpiecza przed przypadkowym uruchomieniem silnika podczas manipulacji przy urządzeniu. Takie postępowanie to nie tylko zdrowy rozsądek, ale też wymóg zgodny z instrukcjami obsługi wielu producentów i BHP: bezpieczeństwo zawsze na pierwszym miejscu. W praktyce wielu fachowców skrupulatnie tego pilnuje, bo urazy przy obsłudze silników to jedna z najczęstszych przyczyn wypadków w warsztatach i na placach budowy. Ciekawostka – nawet przy najprostszych narzędziach, jak pilarka czy kosa spalinowa, te działania są absolutnie konieczne. Technicznie rzecz biorąc, rozgrzany silnik dwusuwowy potrafi utrzymać wysoką temperaturę do kilkunastu minut po wyłączeniu, więc cierpliwość naprawdę popłaca. Właściwa kolejność chroni mechanika i same urządzenie, bo nie ma ryzyka zapłonu paliwa czy uszkodzenia układu zapłonowego przy nieprawidłowym odłączeniu przewodu. Takie podejście to podstawa profesjonalizmu w branży.

Rozpocznij nowy egzamin

Powrót do strony głównej
