Pytanie 1

W układzie zastosowano przetworniki ciśnienia o prądowych sygnałach wyjściowych. Na podstawie danych katalogowych przetworników oraz wyników przeprowadzonych pomiarów wskaż, który z przetworników nie działa prawidłowo.

Przetwornik	Zakres sygnału wejściowego [MPa]	Zakres sygnału wyjściowego [mA]	Wartość sygnału wejściowego [MPa]	Wartość sygnału wyjściowego [mA]
1	0 ÷ 1	0 ÷ 20	0,50	10
2	0 ÷ 2	0 ÷ 20	0,50	5
3	0 ÷ 1	4 ÷ 20	0,50	12
4	0 ÷ 2	4 ÷ 20	0,50	5

A. Przetwornik 1

B. Przetwornik 4

C. Przetwornik 2

D. Przetwornik 3

Decyzja o wyborze innych przetworników, jak Przetwornik 1, 2 lub 3, wskazuje na błędne zrozumienie podstawowych zasad działania tych urządzeń. Każdy przetwornik ciśnienia ma swoje specyfikacje i charakterystyki wyjściowe, które muszą być zgodne z wartościami ciśnienia, jakie są mierzone. Nieprawidłowe przypisanie funkcji lub wartości sygnałów wyjściowych prowadzi do redukcji efektywności systemu pomiarowego oraz może wprowadzać niepewności w dalszych analizach danych. Problemy te mogą wynikać z niepełnej interpretacji danych katalogowych lub nieuwagi przy analizie wyników pomiarów. W praktyce, przetworniki ciśnienia powinny zawsze działać w określonych granicach tolerancji, a ich sygnały powinny być ściśle monitorowane, aby zapewnić dokładność. Ponadto, nieprawidłowe założenia dotyczące działania przetworników mogą prowadzić do sytuacji, w których błędne decyzje operacyjne są podejmowane na podstawie niedokładnych danych. Warto zwrócić uwagę na standardy branżowe, takie jak normy ISO, które podkreślają znaczenie kalibracji i weryfikacji urządzeń pomiarowych. Niezrozumienie tych zasad może prowadzić do błędnych konkluzji i obniżenia jakości całego procesu technologicznego.

Pytanie 2

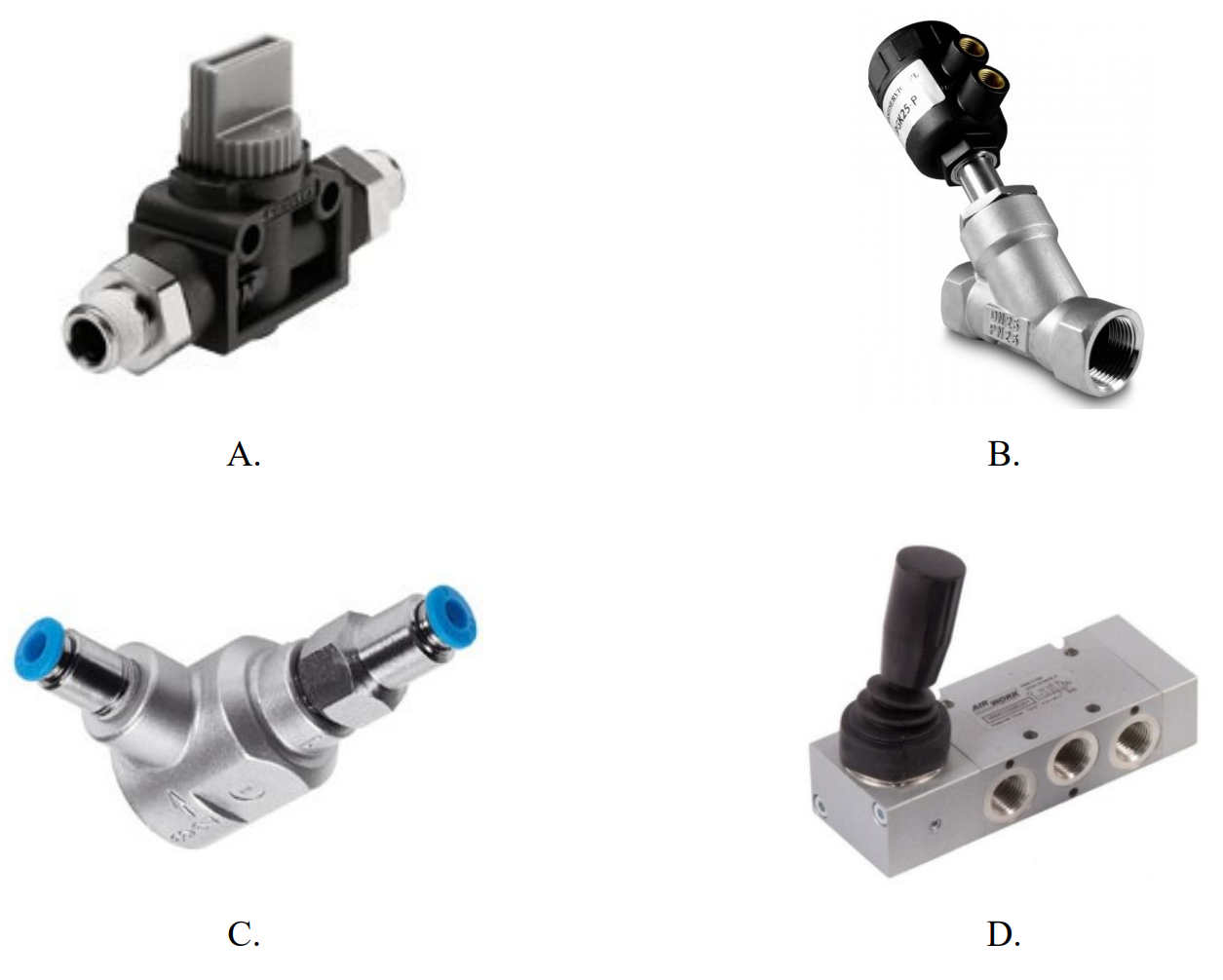

Na którym rysunku przedstawiono zawór szybkiego spustu?

A. D.

B. B.

C. A.

D. C.

Zawór szybkiego spustu, który znajduje się na rysunku oznaczonym literą 'C', jest kluczowym elementem w systemach pneumatycznych, służącym do błyskawicznego opróżniania powietrza z układu. Jego konstrukcja jest zaprojektowana tak, aby umożliwić szybkie i efektywne wydobywanie powietrza, co jest istotne w wielu zastosowaniach przemysłowych, takich jak automatyka, linie montażowe czy urządzenia pneumatyczne. Tego rodzaju zawory stosuje się, aby zminimalizować czas przestoju maszyn, co przekłada się na zwiększenie efektywności produkcji. Warto również zauważyć, że zawory szybkiego spustu są często wykorzystywane w systemach, gdzie wymagana jest szybka regulacja ciśnienia, co jest kluczowe w precyzyjnych procesach technologicznych. Dobrą praktyką jest regularna kontrola i konserwacja tych urządzeń, aby zapewnić ich niezawodność oraz długą żywotność, co jest zgodne z normami ISO 9001 dotyczącymi zarządzania jakością.

Pytanie 3

Czy panewka stanowi część składową?

A. łożyska kulkowego

B. łożyska ślizgowego

C. zaworu pneumatycznego

D. sprzęgła sztywnego tulejowego

Wybór łożyska kulkowego, zaworu pneumatycznego lub sprzęgła sztywnego tulejowego jako elementów składowych panewki jest niepoprawny i wynika z nieporozumień dotyczących funkcji i konstrukcji tych komponentów. Łożyska kulkowe, bazujące na kulkach jako elementach tocznych, działają na zasadzie redukcji tarcia dzięki rozdzieleniu powierzchni kontaktowych, co różni się od funkcji panewki w łożyskach ślizgowych, które polegają na bezpośrednim kontakcie między powierzchniami, ale przy zastosowaniu odpowiednich materiałów redukujących tarcie. Zawory pneumatyczne to zupełnie inna kategoria podzespołów, które służą do kontrolowania przepływu powietrza w systemach pneumatycznych, co nie ma związku z funkcją panewki. Sprzęgła sztywne, z kolei, są używane do łączenia wałów w taki sposób, że nie absorbują drgań, co również nie dotyczy panewki, która ma na celu umożliwienie ruchu wału w sposób kontrolowany. Te nieprawidłowe odpowiedzi pokazują typowe błędy myślowe wynikające z braku zrozumienia podstawowych zasad działania mechanizmów w maszynach oraz specyfiki poszczególnych komponentów. Kluczowe jest zrozumienie, że każdy element ma swoją unikalną funkcję i zastosowanie, a ich zrozumienie jest fundamentem inżynierii mechanicznej. W branży inżynieryjnej a także w codziennej praktyce technicznej, znajomość charakterystyki i zastosowania poszczególnych elementów jest niezbędna do prawidłowego projektowania i eksploatacji maszyn.

Pytanie 4

Podczas użytkowania urządzenia zaobserwowano wzrost hałasu spowodowany przez łożysko toczne. Naprawa sprzętu polega na

A. redukcji nadmiaru smaru w łożysku

B. wymianie całego łożyska

C. wymianie osłony łożyska

D. zmniejszeniu luzów łożyska

Wymiana całego łożyska jest właściwą odpowiedzią w kontekście zwiększonego hałasu, który wskazuje na problemy z łożyskiem tocznym. W przypadku uszkodzenia łożyska, jego wymiana jest najlepszym rozwiązaniem, ponieważ usunięcie i zastąpienie uszkodzonego elementu zapewnia długotrwałą efektywność działania urządzenia. Standardy branżowe, takie jak ISO 1940, wskazują na potrzebę wymiany łożysk, gdy wykazują one znaczące zużycie lub uszkodzenie, co może prowadzić do awarii mechanizmu. Przykładem może być sytuacja w przemyśle motoryzacyjnym, gdzie wymiana łożysk w silnikach oraz układach napędowych jest kluczowym elementem zapewniającym ich niezawodność. Dodatkowo, regularna kontrola stanu łożysk oraz ich wymiana zgodnie z zaleceniami producenta sprzętu są najlepszą praktyką, co przekłada się na wydłużenie cyklu życia maszyn i zmniejszenie ryzyka awarii.

Pytanie 5

Rezystor o wartości znamionowej 1,2 kΩ i tolerancji 2% ma kod barwny

Kolor	Wartość		Mnożnik	Tolerancja
Kolor	1 pasek	2 pasek	3 pasek	4 pasek
brak	-	-	-	± 20 %
srebrny	-	-	10^-2 Ω	± 10 %
złoty	-	-	10^-1 Ω	± 5 %
czarny	-	0	10⁰ Ω	-
brązowy	1	1	10¹ Ω	± 1 %
czerwony	2	2	10² Ω	± 2 %
pomarańczowy	3	3	10³ Ω	-
żółty	4	4	10⁴ Ω	-
zielony	5	5	10⁵ Ω	± 0,5 %
niebieski	6	6	10⁶ Ω	± 0,25 %
fioletowy	7	7	10⁷ Ω	± 0,1 %
szary	8	8	10⁸ Ω	± 0,05 %
biały	9	9	10⁹ Ω	-

A. czerwony, brązowy, czerwony, czerwony.

B. brązowy, czerwony, czerwony, czerwony.

C. brązowy, czerwony, czerwony, złoty.

D. brązowy, brązowy, czerwony, czerwony.

Zrozumienie wartości oznaczanych przez kolory pasków na rezystorach jest kluczowe w projektowaniu obwodów elektronicznych. W przypadku niepoprawnych odpowiedzi, można zauważyć kilka typowych błędów myślowych. Niektóre z nich mogą wynikać z błędnej interpretacji wartości cyfr przypisanych poszczególnym kolorom. Na przykład, odpowiadając na to pytanie z pomocą kolorów brązowego i czerwonego, można błędnie zinterpretować kolejność pasków. Niektórzy mogą sądzić, że drugi pasek powinien mieć inną wartość, co prowadzi do błędnych obliczeń. Przy niepoprawnym doborze kolorów, jak w przypadku odpowiedzi brązowy, brązowy, czerwony, czerwony, widać, że zinterpretowano dwa brązowe paski jako 1,1 zamiast 1,2. Innym problemem jest pomylenie mnożnika, co może zniszczyć cały dobór elementów w układzie. Mnożnik to kluczowy element, który wpływa na wartości rzeczywiste rezystorów; błędna interpretacja może prowadzić do zastosowania niewłaściwych komponentów. Zrozumienie, że rezystory o różnej tolerancji również różnią się w zastosowaniach, jest niezbędne. W przypadku rezystora 1,2 kΩ z tolerancją 2%, każdy błąd w obliczeniach może prowadzić do nieprawidłowego działania urządzenia. Dlatego tak ważne jest praktyczne podejście do nauki, które uwzględnia nie tylko teorię, ale i zastosowanie w rzeczywistych układach elektronicznych.

Pytanie 6

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

Którą śrubę należy wkręcać przy pomocy przedstawionej końcówki?

A. B.

B. A.

C. C.

D. D.

Poprawna odpowiedź to C, ponieważ śruba oznaczona literą C jest przystosowana do użycia z końcówką typu Phillips (PH), która charakteryzuje się krzyżowym nacięciem. Takie nacięcie zapewnia lepszą przyczepność końcówki do śruby, co minimalizuje ryzyko poślizgu i uszkodzenia nacięcia. Końcówki Phillips są szeroko stosowane w różnych gałęziach przemysłu, od budownictwa po elektronikę, ze względu na ich uniwersalność i efektywność. W praktyce, użycie odpowiedniej końcówki do śruby ma kluczowe znaczenie dla zapewnienia jakości montażu oraz bezpieczeństwa konstrukcji. W przypadku śrub z nacięciem krzyżowym, takich jak te oznaczone literami A i B, występuje różnica w kształcie główki, co oznacza, że nie będą one pasować do końcówki Phillips. Natomiast śruba D, z sześciokątnym nacięciem, wymaga innej końcówki, takiej jak klucz sześciokątny. Zastosowanie odpowiednich narzędzi jest zgodne z dobrymi praktykami, które zwiększają efektywność i bezpieczeństwo pracy.

Pytanie 8

Aby zweryfikować ciągłość układów elektrycznych, wykorzystuje się

A. watomierz

B. amperomierz

C. woltomierz

D. omomierz

Omomierz jest urządzeniem pomiarowym, które służy do pomiaru rezystancji elektrycznej, a jego zastosowanie w zakresie sprawdzania ciągłości połączeń elektrycznych jest kluczowe. W praktyce, omomierz jest wykorzystywany do wykrywania ewentualnych przerw w obwodach oraz oceny jakości połączeń. Na przykład, w instalacjach elektrycznych, przed oddaniem do użytkowania, ważne jest, aby sprawdzić, czy wszystkie połączenia są prawidłowo wykonane i czy nie występują utraty kontaktu. Normy takie jak PN-IEC 60364-6 podkreślają znaczenie przeprowadzania pomiarów ciągłości przewodów ochronnych, co można zrealizować właśnie przy pomocy omomierza. Warto również zauważyć, że pomiar ciągłości powinien być wykonywany w stanie nieenergetycznym instalacji, co zapewnia bezpieczeństwo oraz dokładność pomiarów. Umiejętność posługiwania się omomierzem w kontekście sprawdzania połączeń elektrycznych jest istotna dla każdego elektryka, a także dla osób zajmujących się konserwacją i przeglądami instalacji elektrycznych.

Pytanie 9

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 10

Jaki miernik należy zastosować w przedstawionym na rysunku układzie pomiaru metodą pośrednią?

A. woltomierz.

B. omomierz.

C. watomierz.

D. amperomierz.

Woltomierz jest urządzeniem przeznaczonym do pomiaru napięcia elektrycznego i w przedstawionym układzie pomiarowym należy go podłączyć równolegle do elementu Rwz. Takie podłączenie jest zgodne z zasadami pomiarów elektrycznych, ponieważ pozwala na dokładne zmierzenie napięcia bez wpływu na obwód. W praktyce, woltomierze są szeroko stosowane w różnych dziedzinach, w tym w elektrotechnice i elektronice, gdzie wymagane jest monitorowanie napięć w obwodach. Zgodnie z normami, woltomierze powinny mieć wysoką impedancję wejściową, co ogranicza wpływ na mierzony układ. Dobrą praktyką jest stosowanie woltomierzy cyfrowych, które zapewniają lepszą dokładność pomiaru oraz łatwość odczytu. W przypadku pomiaru napięcia w obwodach przemysłowych, warto również zwrócić uwagę na zakres pomiarowy urządzenia, aby dostosować go do wartości napięcia, które będzie mierzone. Dodatkowo, w kontekście bezpieczeństwa, zawsze należy przestrzegać zasad BHP, korzystając z odpowiednich osłon i narzędzi ochronnych.

Pytanie 11

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 12

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 13

Zgodnie z normą PN-M-85002 na wale o średnicy 12 mm można osadzić wpust pryzmatyczny o wymiarach

Wpis z normy PN-M-85002
Wałek — d mm		Wpust
ponad	do	b×h mm
6	8	2×2
8	10	3×3
10	12	4×4
12	17	5×5
17	22	6×6
22	30	8×7

A. 4x4mm

B. 3x3 mm

C. 5x5 mm

D. 6x6 mm

Odpowiedź 4x4 mm jest poprawna, ponieważ zgodnie z normą PN-M-85002 dla wałów o średnicy od 10 do 12 mm, przewidziano wpust pryzmatyczny o wymiarach 4x4 mm. Wpust pryzmatyczny jest kluczowym elementem w mechanice, który zapewnia efektywne przenoszenie momentu obrotowego między wałem a piastą. W praktyce, stosowanie odpowiednich wymiarów wpustów jest niezbędne dla zapewnienia stabilności i trwałości połączeń mechanicznych. W przypadku zastosowań w przemyśle, niewłaściwy dobór wymiarów wpustu może prowadzić do problemów z przenoszeniem momentu, co skutkuje zwiększeniem zużycia elementów oraz ryzykiem awarii. Przykładowo, w układach napędowych maszyn, zastosowanie wpustu o niewłaściwych wymiarach może skutkować poślizgiem, co negatywnie wpływa na wydajność całego systemu. Dlatego znajomość norm oraz precyzyjne dobieranie wymiarów wpustów pryzmatycznych jest kluczowe dla inżynierów mechaników oraz technologów.

Pytanie 14

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 16

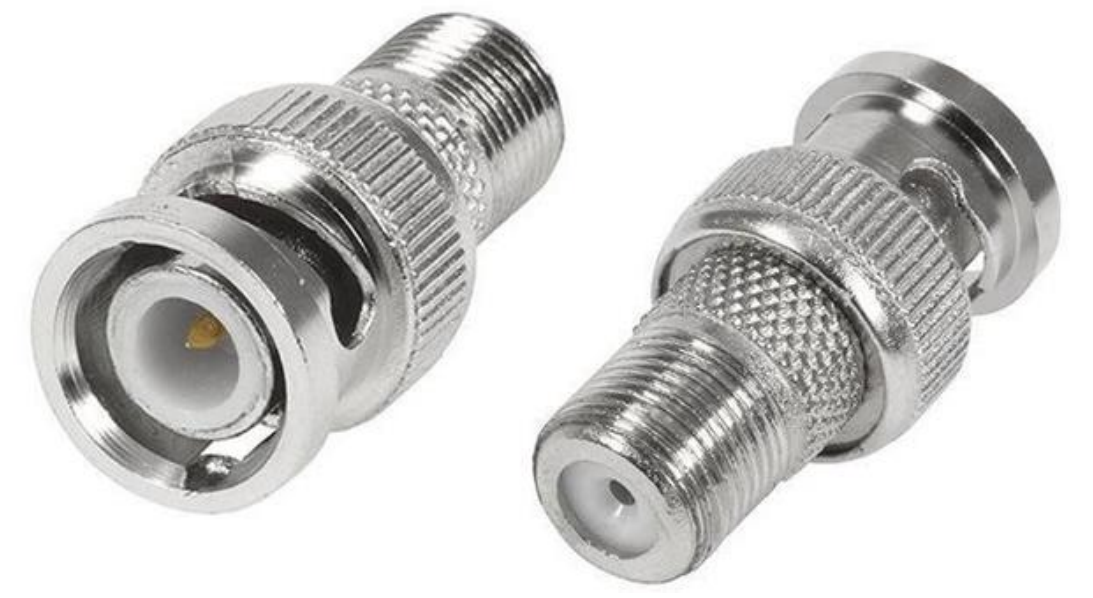

Przedstawione na rysunkach elementy wykorzystuje się do łączenia przewodów

A. uziemiających.

B. światłowodowych.

C. koncentrycznych.

D. wieloparowych.

Odpowiedzi "wieloparowych", "światłowodowych" oraz "uziemiających" są niewłaściwe z kilku kluczowych powodów związanych z budową i zastosowaniem poszczególnych typów przewodów oraz odpowiednich złącz. Przewody wieloparowe, stosowane głównie w telekomunikacji, składają się z wielu par izolowanych żył, które są przeznaczone do przesyłania sygnałów telefonicznych lub danych. Złącza używane w tych instalacjach są zupełnie inne, często mają formę wtyków RJ-45 czy DB-25, które są przystosowane do specyficznych potrzeb transmisyjnych. Z kolei przewody światłowodowe, które działają na zasadzie przesyłania sygnału w postaci światła, wymagają złącz optycznych, takich jak SC, LC czy ST. Te złącza charakteryzują się zupełnie inną konstrukcją, dostosowaną do unikalnych właściwości optycznych włókien, co uniemożliwia ich użycie w konwencjonalnych instalacjach koncentrycznych. Ostatnia z wymienionych opcji, przewody uziemiające, pełnią inną rolę, zabezpieczając instalacje elektryczne przed przepięciami i zwarciami, i nie mają nic wspólnego z przesyłaniem sygnałów. Przy wyborze odpowiednich złącz, kluczowe jest zrozumienie, jakie przewody są używane oraz jakie mają saturowane normy i standardy, co jest niezbędne dla zapewnienia efektywności i bezpieczeństwa instalacji. Wybór niewłaściwego typu złącza może prowadzić do znacznych strat sygnału oraz problemów z komunikacją w systemach telekomunikacyjnych.

Pytanie 17

Jaki rodzaj zaworu powinien zostać zainstalowany w systemie, aby umożliwić przepływ medium wyłącznie w jednym kierunku?

A. Odcinający

B. Zwrotny

C. Bezpieczeństwa

D. Rozdzielający

Zawór zwrotny, znany również jako zawór jednokierunkowy, jest kluczowym elementem w wielu systemach hydraulicznych oraz pneumatycznych, którego głównym zadaniem jest umożliwienie przepływu medium w jednym kierunku, jednocześnie zapobiegając cofaniu się go. Działa na zasadzie automatycznej regulacji, co oznacza, że nie wymaga zewnętrznego źródła energii do działania. Zawory te są powszechnie stosowane w aplikacjach takich jak pompy, gdzie zapobiegają cofaniu się cieczy do pompy, co mogłoby prowadzić do uszkodzenia urządzenia. W praktyce, instalacje, które wymagają ciągłego przepływu medium w określonym kierunku, korzystają z zaworów zwrotnych, aby zapewnić ich efektywność i bezpieczeństwo. Ponadto, stosowanie zaworów zwrotnych jest zgodne z dobrymi praktykami inżynieryjnymi, ponieważ minimalizuje ryzyko awarii systemu oraz zapewnia jego stabilność operacyjną. W związku z tym, zawory zwrotne są niezbędnymi komponentami w systemach, gdzie kontrola kierunku przepływu medium jest krytyczna.

Pytanie 18

Którą metodę łączenia materiałów przedstawiono na rysunku?

A. Spawanie.

B. Zgrzewanie.

C. Klejenie.

D. Lutowanie.

Lutowanie jest procesem, który polega na łączeniu metali z wykorzystaniem dodatkowego materiału, zwanego lutem, o niższej temperaturze topnienia niż metale łączone. Na zdjęciu widoczne są przewody elektryczne, których połączenie zostało wykonane w tej technice. Lutowanie jest powszechnie stosowane w elektronice do łączenia elementów w obwodach elektronicznych, ponieważ zapewnia silne i trwałe połączenia. W praktyce lutowanie wykorzystuje się nie tylko w elektronice, ale również w wielu innych branżach, takich jak motoryzacja czy przemysł maszynowy. Standardy branżowe, takie jak IPC-A-610 dotyczące akceptowalności montażu elektronicznego, podkreślają znaczenie jakości połączeń lutowanych. Właściwe techniki lutowania, takie jak stosowanie odpowiednich lutów i technik grzewczych, są kluczowe dla zapewnienia niezawodności i bezpieczeństwa w aplikacjach. Ponadto, lutowanie może być stosowane do naprawy i konserwacji urządzeń, co czyni go niezwykle wartościową umiejętnością w wielu zawodach technicznych.

Pytanie 19

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 20

System napędowy, który składa się z silnika prądu przemiennego zasilanego przez falownik, działa poprawnie, gdy wzrost częstotliwości napięcia zasilającego prowadzi do

A. obniżenia wartości napięcia zasilania

B. zmniejszenia reaktancji uzwojeń silnika

C. spadku obrotów silnika

D. wzrostu obrotów silnika

W odpowiedziach, które nie są zgodne z właściwym rozumieniem działania silników prądu przemiennego, pojawiają się merytoryczne nieścisłości. Spadek reaktancji uzwojeń silnika nie jest bezpośrednio związany z wzrostem częstotliwości napięcia zasilania. Reaktancja uzwojeń silnika, która wynika z indukcyjności, może zmieniać się w zależności od konstrukcji silnika, ale nie jest to czynnik decydujący o prędkości obrotowej. Ponadto, spadek obrotów silnika jest sprzeczny z zasadą działania falowników, które zaprojektowane są do zwiększania obrotów w odpowiedzi na wzrost częstotliwości. Silnik zasilany napięciem o niższej częstotliwości rzeczywiście zwolni, co może być mylnie zrozumiane jako normalne zachowanie. Spadek wartości napięcia zasilania również nie skutkuje wzrostem obrotów, ponieważ silnik wymaga odpowiedniego napięcia do osiągnięcia wymaganej mocy i wydajności. W praktyce, gdy napięcie spada, silnik może działać z mniejszą efektywnością, a w skrajnych przypadkach może dojść do jego zastoju. Zrozumienie tych zasad jest kluczowe dla prawidłowego projektowania i eksploatacji systemów napędowych, a także dla unikania typowych błędów myślowych prowadzących do nieefektywnego działania układów zasilania.

Pytanie 21

Na podstawie wskazań manometru wskaż wartość zmierzonego ciśnienia?

A. 90 bar

B. 6,5 bar

C. 0,65 bar

D. 65 bar

Wybór innej wartości ciśnienia, takiej jak 0,65 bar, 65 bar czy 90 bar, wynika z nieprawidłowej interpretacji wskazania manometru. Wartość 0,65 bar sugeruje, że ciśnienie jest znacznie niższe od rzeczywistego, co w kontekście wielu zastosowań może prowadzić do błędnych decyzji związanych z obsługą sprzętu. Z kolei 65 bar i 90 bar to wartości znacznie przekraczające zakres normalnych ciśnień dla większości aplikacji, co mogłoby sugerować poważne problemy, takie jak nadciśnienie lub uszkodzenie manometru. Typowe błędy prowadzące do takich wniosków mogą obejmować chaotyczne odczytywanie skali lub nieuwzględnienie właściwego zakresu ciśnienia, co jest fundamentalne w inżynierii. Kluczowe jest, aby nie tylko odczytywać wartość ciśnienia, ale także rozumieć, co ona oznacza w kontekście funkcjonowania systemu. W branży inżynieryjnej podejmowanie decyzji na podstawie błędnych danych pomiarowych może prowadzić do awarii lub nawet zagrożenia bezpieczeństwa. W związku z tym, praktyka dokładnego i świadomego odczytywania manometrów jest niezbędna, aby zapewnić bezpieczne i efektywne działanie systemów, w których są wykorzystywane.

Pytanie 22

Na rysunku przedstawiono przekładnię o zębach

A. daszkowych.

B. łukowych.

C. śrubowych.

D. prostych.

Odpowiedzi "proste", "daszkowe" i "śrubowe" są niepoprawne z kilku powodów. Zęby proste charakteryzują się bezpośrednim, liniowym kształtem, co prowadzi do większego hałasu i drgań w trakcie pracy, a także do szybszego zużycia. Przekładnie zębate o zębach prostych nie są zdolne do przenoszenia dużych obciążeń bez generowania niepożądanych efektów, co czyni je mniej odpowiednimi dla zastosowań wymagających precyzji. Z kolei zęby daszkowe, mimo że są atrakcyjne ze względu na swój kształt, nie spełniają wymagań dotyczących cichej pracy i efektywnego przenoszenia obciążeń, co ogranicza ich zastosowanie. Zęby śrubowe, używane głównie w przekładniach śrubowych, są projektowane z myślą o specyficznych zastosowaniach, takich jak podnoszenie ciężarów czy mechanizmy zamykające. W praktyce, błędne zrozumienie konstrukcji zębów prowadzi do wyboru niewłaściwych komponentów w projektach inżynieryjnych, co może skutkować niższą efektywnością i wyższymi kosztami eksploatacyjnymi. Właściwe podejście do wyboru przekładni o odpowiednich zębach jest kluczowe dla zapewnienia niezawodności i długowieczności systemu mechanicznego.

Pytanie 23

Jak często należy sprawdzać poziom oleju sprężarki tłokowej, której wskaźnik poziomu oleju przedstawiono na rysunku?

A. Każdego dnia przed pierwszym uruchomieniem.

B. Raz do roku.

C. Po 50 godzinach pracy sprężarki.

D. Raz na 2 lata.

Regularne sprawdzanie poziomu oleju w sprężarce tłokowej jest kluczowym elementem konserwacji, a proponowane interwały w dostępnych odpowiedziach są niewystarczające lub niewłaściwe. Kontrola co 50 godzin pracy sprężarki może być zbyt rzadkim podejściem, ponieważ po takim okresie intensywnej eksploatacji możliwe, że olej straci swoje właściwości smarne. Z drugiej strony, kontrola co dwa lata jest zdecydowanie zbyt rzadkim działaniem, które może prowadzić do poważnych awarii sprzętu. Olej, który nie jest regularnie sprawdzany, może ulec zanieczyszczeniu, co negatywnie wpływa na wydajność sprężarki. Podobnie, sprawdzanie poziomu oleju raz do roku również nie spełnia wymogów odpowiedniej konserwacji. W praktyce, częstotliwość kontroli powinna być dostosowana do intensywności użytkowania urządzenia oraz specyfikacji producenta. W wielu branżach, w tym w przemyśle produkcyjnym i budowlanym, normy i wytyczne dotyczące konserwacji sprzętu są jasno określone, a ich przestrzeganie jest istotne dla efektywności operacyjnej oraz bezpieczeństwa. Wnioskując, brak regularności w kontrolach poziomu oleju sprężarki prowadzi do ryzykownych sytuacji, które mogą kończyć się kosztownymi naprawami oraz przestojami w pracy.

Pytanie 24

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 25

Z tabeli wynika, że orientacyjna siła siłownika o średnicy tłoka 12 mm, tłoczyska 6 mm, przy ciśnieniu roboczym 4 bar uzyskiwana podczas powrotu wynosi

Orientacyjna siła uzyskana na siłowniku w zależności od zadanego ciśnienia
Średnica tłoka	Średnica tłoczyska	Powierzchnia pracy mm²	Ciśnienie robocze (bar)
			1	2	3	4	5	6	7	8	9	10
			siła w N
ø12	ø6	wysuw = 113	11	23	34	45	57	68	79	90	102	113
ø12	ø6	powrót = 85	8	17	25	34	42	51	59	68	76	85
ø16	ø8	wysuw = 201	20	40	60	80	100	121	141	161	181	201
ø16	ø8	powrót = 151	15	30	45	60	75	90	106	121	136	151
ø20	ø10	wysuw = 314	31	63	94	126	157	188	220	251	283	314
ø20	ø10	powrót = 236	24	47	71	94	118	141	165	189	212	236
ø25	ø10	wysuw = 491	49	98	147	196	245	295	344	393	442	491
ø25	ø10	powrót = 412	41	82	124	165	206	247	289	330	371	412

A. 34 N

B. 45 N

C. 80 N

D. 60 N

Poprawna odpowiedź wynosi 34 N, co jest wartością uzyskaną bezpośrednio z tabeli. W przypadku siłownika o średnicy tłoka 12 mm i tłoczyska 6 mm przy ciśnieniu roboczym 4 bar, siła uzyskiwana podczas powrotu jest kluczowym parametrem do określenia wydajności oraz skuteczności systemu pneumatycznego. W praktyce, znajomość siły uzyskiwanej przez siłownik jest niezbędna przy projektowaniu urządzeń automatyki, w których siłowniki są stosowane do wykonywania pracy mechanicznej. Na przykład, w systemach transportu wewnętrznego, siłowniki pneumatyczne mogą być używane do podnoszenia i przesuwania różnych elementów, dlatego tak ważne jest, aby dobrać odpowiednie parametry do wymagań aplikacji. Wartość ta powinna być również zgodna z normami i standardami branżowymi, które definiują dopuszczalne wartości sił dla danych konstrukcji siłowników. Zrozumienie tych parametrów pozwala na efektywne projektowanie oraz optymalizację procesów w automatyce przemysłowej.

Pytanie 26

Która kombinacja stanów logicznych wejść I2 i I3 sterownika w przedstawionym układzie wskazuje na poprawny montaż czujników?

	Tłoczysko siłownika wsunięte		Tłoczysko siłownika wysunięte
	Stan I2	Stan I3	Stan I2	Stan I3
Zestaw 1.	0	0	1	1
Zestaw 2.	1	0	0	1
Zestaw 3.	0	1	1	0
Zestaw 4.	1	1	0	0

A. Zestaw 1.

B. Zestaw 2.

C. Zestaw 4.

D. Zestaw 3.

Wybór innej odpowiedzi niż Zestaw 2. może wynikać z kilku powszechnych błędów myślowych, które są istotne w kontekście analizy stanów logicznych. Wiele osób może błędnie interpretować stany I2 i I3 jako niezależne, co prowadzi do założenia, że różne kombinacje mogą także spełniać wymagania montażowe. To podejście jest mylące, ponieważ w rzeczywistości stany te są ściśle powiązane z rzeczywistym działaniem systemu. Zestaw 1. mógłby sugerować, że zarówno tłoczysko jest w pozycji wciśniętej, co w praktyce nie odzwierciedla sytuacji, w której czujniki powinny sygnalizować stany logiczne. Zestaw 3. i 4. wprowadzają jeszcze większe zamieszanie, ponieważ zakładają stany, w których tłoczysko jest w pełni wysunięte lub w stanie neutralnym, co nie ma zastosowania w kontekście omawianego układu. W automatyce, kluczowe jest zrozumienie, że każdy stan logiczny ma swoje konsekwencje dla działania całego systemu. Przykładowo, błędna interpretacja tych stanów może prowadzić do niewłaściwej konfiguracji urządzeń, a tym samym do obniżenia wydajności systemu lub nawet jego uszkodzenia. Dlatego tak ważne jest, aby dokładnie analizować schematy i tabele stanów, stosując je do rzeczywistych warunków pracy czujników, aby uniknąć potencjalnych problemów związanych z ich działaniem.

Pytanie 27

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

Aby zmierzyć temperaturę, należy podłączyć do wejścia sterownika PLC

A. przekaźnik elektromagnetyczny

B. czujnik rezystancyjny

C. czujnik indukcyjny

D. prądnicę tachometryczną

Czujnik rezystancyjny, znany również jako czujnik RTD (Resistance Temperature Detector), jest najczęściej wykorzystywany do pomiaru temperatury w systemach automatyki. Jego działanie opiera się na zasadzie zmiany oporu elektrycznego materiału w zależności od temperatury. W praktyce, czujniki te oferują wysoką precyzję oraz stabilność pomiaru, co czyni je odpowiednimi do zastosowań w przemyśle chemicznym, petrochemicznym oraz w systemach HVAC. Dodatkowo, czujniki rezystancyjne mogą być stosowane w szerokim zakresie temperatur, co sprawia, że są uniwersalne i elastyczne w zastosowaniach. W kontekście połączenia z PLC, czujnik rezystancyjny może być podłączony bezpośrednio do wejścia analogowego sterownika, umożliwiając dokładny odczyt temperatury oraz kontrolę procesów. Warto również dodać, że dla zapewnienia dokładnych pomiarów, stosuje się standardy takie jak IEC 60751, które określają charakterystyki czujników RTD.

Pytanie 29

Ciecze hydrauliczne o podwyższonej odporności na ogień, wykorzystywane w miejscach narażonych na wybuch, to ciecze oznaczone symbolami

A. HFA, HFC, HFD

B. HLP, HFA, HTG

C. HPG, HTG, HT

D. HV, HLP, HLPD

Odpowiedź HFA, HFC, HFD jest prawidłowa, ponieważ te oznaczenia odnoszą się do kategorii trudnopalnych cieczy hydraulicznych, które są stosowane w systemach hydraulicznych w warunkach, gdzie istnieje ryzyko eksplozji. Ciecze te charakteryzują się obniżoną palnością, co minimalizuje ryzyko pożaru i eksplozji. HFA to wodne emulsje olejów mineralnych, HFC to wodne roztwory syntetycznych środków smarujących, a HFD to oleje biologiczne lub syntetyczne, które również zawierają wodę. W praktyce, ich zastosowanie znajduje się w różnych branżach, takich jak przemysł chemiczny, rafinacja, czy energetyka, gdzie bezpieczeństwo operacji ma kluczowe znaczenie. Warto podkreślić, że korzystanie z tych ciecze hydraulicznych jest zgodne z normami bezpieczeństwa, takimi jak ISO 6743-4, które regulują klasyfikację i zastosowanie płynów hydraulicznych w kontekście ochrony przeciwpożarowej.

Pytanie 30

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 31

Jakie z wymienionych elementów powinny być stosowane, aby uniknąć wycieków płynów?

A. Podkładki

B. Zawleczki

C. Uszczelki

D. Płytki

Uszczelki są kluczowym elementem w wielu zastosowaniach, które mają na celu zapobieganie wyciekaniu płynów. Działają one na zasadzie wypełnienia przestrzeni między dwoma lub więcej elementami, co eliminuje możliwość przedostawania się cieczy. W praktyce uszczelki są stosowane w połączeniach rur, zbiornikach, pompach oraz silnikach, gdzie ich rola jest nieoceniona. Na przykład, w silnikach spalinowych uszczelki głowicy są niezbędne, aby zapobiec wyciekowi oleju oraz płynu chłodzącego, co mogłoby prowadzić do poważnych uszkodzeń. W branży produkcyjnej i przemysłowej stosuje się różne materiały do produkcji uszczelek, takie jak guma, silikon, teflon czy materiały kompozytowe, które są dostosowane do specyficznych warunków pracy. Zgodność z normami ISO oraz innymi standardami branżowymi zapewnia, że uszczelki spełniają wymagania dotyczące szczelności i odporności na różne czynniki chemiczne i termiczne. Zastosowanie uszczelek zgodnie z najlepszymi praktykami znacząco wpływa na trwałość i efektywność systemów, w których są stosowane.

Pytanie 32

Jakie złącza zostały zastosowane w rozdzielaczu przedstawionym na rysunku?

A. Szybkozłącze i wtykowe.

B. Zakręcane i zaciskowe.

C. Zaciskowe i szybkozłącze.

D. Wtykowe i zakręcane.

Wybór odpowiedzi, która nie wskazuje na zastosowanie szybkozłączy i wtykowych, wskazuje na niedostateczne zrozumienie funkcji złączy w układach hydraulicznych i pneumatycznych. Na przykład, złącza zakręcane, chociaż są popularne w wielu aplikacjach, wymagają użycia narzędzi do ich montażu i demontażu, co może wydłużać czas operacji. W układach, gdzie czas jest kluczowy, jak w przypadku konserwacji maszyn, może to prowadzić do opóźnień i zwiększonego ryzyka błędów. Z kolei złącza zaciskowe również nie spełniają wymagań szybkiego łączenia, ponieważ ich konstrukcja nie pozwala na błyskawiczne podłączenie przewodów bez użycia narzędzi. W praktyce, wykorzystanie nieodpowiednich złączy może prowadzić do nieefektywności i problemów z ciśnieniem w systemie, co może zagrażać bezpieczeństwu operacji. Wszelkie działania w obszarze hydrauliki i pneumatyki powinny być zgodne z przyjętymi standardami, takimi jak ISO, które zapewniają, że używane komponenty są odpowiednie do konkretnego zastosowania. Zrozumienie tego kontekstu jest kluczowe dla wyboru odpowiednich komponentów i efektywnego funkcjonowania systemów.

Pytanie 33

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 35

Na którym z rysunków przedstawiono symbol graficzny warystora?

A. A.

B. D.

C. B.

D. C.

Symbol graficzny warystora, przedstawiony na rysunku D, jest zgodny z Międzynarodowym Standardem IEC 60617, który definiuje symbole dla elementów elektronicznych. Warystor to element, którego rezystancja zmienia się w zależności od przyłożonego napięcia, co czyni go istotnym komponentem w obwodach ochronnych i stabilizujących. Przykładowo, warystory są powszechnie stosowane w układach ochrony przed przepięciami, gdzie ich zadaniem jest ograniczenie napięcia do poziomu bezpiecznego dla innych komponentów. W obwodach elektronicznych, warystory są wykorzystywane do absorbcji impulsów napięciowych, co z kolei zmniejsza ryzyko uszkodzenia delikatnych układów. Warto również zwrócić uwagę, że warystory są często stosowane w połączeniu z innymi elementami, takimi jak bezpieczniki czy diody, w celu zwiększenia efektywności ochrony. Zrozumienie symboliki graficznej oraz funkcji warystora jest kluczowe dla właściwego projektowania obwodów elektronicznych z zachowaniem zasad bezpieczeństwa i efektywności działania.

Pytanie 36

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 37

Którego z wymienionych przyrządów pomiarowych należy użyć do wykonania pomiaru szerokości bardzo głębokiego otworu nieprzelotowego blisko dna w sposób przedstawiony na ilustracji?

A. Mikrometru wewnętrznego.

B. Głębokościomierza.

C. Wysokościomierza.

D. Średnicówki czujnikowej.

Średnicówka czujnikowa jest idealnym narzędziem do pomiaru szerokości głębokich otworów nieprzelotowych. Jej konstrukcja pozwala na precyzyjne zmierzenie średnicy otworu na określonej głębokości, co jest kluczowe w wielu zastosowaniach przemysłowych oraz inżynieryjnych. W porównaniu do innych przyrządów, średnicówka czujnikowa charakteryzuje się większą dokładnością oraz łatwością użycia w trudnych warunkach pomiarowych. Działa na zasadzie pomiaru siły nacisku na ściany otworu, co umożliwia uzyskanie dokładnych wyników bez wpływu na geometrię otworu. W praktyce, narzędzie to znajduje zastosowanie w przemyśle naftowym, budowlanym oraz w produkcji maszyn, gdzie często mierzy się otwory w elementach konstrukcyjnych. Warto również zauważyć, że stosowanie średnicówki czujnikowej zgodnie z obowiązującymi standardami metrologicznymi zapewnia wysoką jakość pomiarów oraz ich powtarzalność, co jest istotnym elementem w zapewnieniu bezpieczeństwa i efektywności procesów technologicznych.

Pytanie 38

W układzie do przygotowania sprężonego powietrza, reduktor ciśnienia

A. łączy sprężone powietrze z mgłą olejową

B. generuje mgłę olejową

C. zapewnia stałe ciśnienie robocze

D. zmniejsza ilość zanieczyszczeń w sprężonym powietrzu

Odpowiedzi wskazujące na mieszanie sprężonego powietrza z mgłą olejową oraz na wytwarzanie mgły olejowej są mylące, ponieważ reduktor ciśnienia nie pełni tych funkcji. Mieszanie sprężonego powietrza z olejem odbywa się w oddzielnym module, takim jak smarownica, która zapewnia odpowiedni poziom smarowania w systemach pneumatycznych. Wytwarzanie mgły olejowej również nie jest zadaniem reduktora, a olej w postaci mgły jest wprowadzany do układu, aby zredukować tarcie w elementach roboczych. Utrzymanie stałego ciśnienia roboczego jest kluczowe, ponieważ zbyt niskie lub zbyt wysokie ciśnienie może prowadzić do uszkodzenia urządzeń oraz obniżenia efektywności produkcji. Właściwe ciśnienie robocze zapewnia optymalne warunki dla pracy narzędzi pneumatycznych, co jest istotne dla ich wydajności oraz trwałości. W kontekście redukcji zanieczyszczeń, choć jest to ważny aspekt przygotowania sprężonego powietrza, reduktor nie jest urządzeniem odpowiedzialnym za filtrację. Oczyszczanie sprężonego powietrza z zanieczyszczeń odbywa się przy użyciu filtrów, które współpracują z innymi elementami systemu, co pozwala na uzyskanie czystego medium niezbędnego do prawidłowego funkcjonowania maszyn. Właściwe zrozumienie roli reduktora ciśnienia jest kluczowe dla zapewnienia niezawodności i efektywności systemów pneumatycznych.

Pytanie 39

Sterowanie za pomocą Pulse Width Modulation (PWM) w systemach kontrolnych odnosi się do regulacji przez

A. częstotliwości

B. amplitudy impulsu

C. zmianę fazy impulsu

D. zmianę szerokości impulsu

Twoja odpowiedź na temat zmiany szerokości impulsu jest naprawdę na miejscu! Pulse Width Modulation, czyli PWM, to świetna technika, gdzie szerokość impulsu sygnału zmienia się, żeby lepiej sterować mocą dostarczaną do różnych urządzeń. W przypadku PWM okres sygnału zostaje taki sam, a to, co się zmienia, to właśnie szerokość impulsu, co bezpośrednio wpływa na średnią moc. Dzięki temu można precyzyjnie kontrolować na przykład silniki, regulować jasność diod LED, albo przekształcać sygnały cyfrowe w analogowe. Weźmy przykładowo regulację prędkości silnika DC – zmieniając szerokość impulsu, można fajnie ustawić obroty silnika. To naprawdę przydatne, bo PWM pozwala efektywnie wykorzystywać energię i ograniczać straty w systemach elektronicznych, co jest mega ważne w inżynierii.

Pytanie 40

Jeśli w układzie na rysunku wyłącznik znajdzie się w pozycji I, to w rezystorze wydziela się moc o wartości około

A. 5,8 W

B. 0,72 W

C. 3,5 W

D. 0 W

Odpowiedź 0,72 W jest na pewno poprawna, bo można ją obliczyć przy użyciu wzoru P = U * I. Tutaj P to moc, U to napięcie, a I to prąd. Jak wyłącznik jest w pozycji I, to napięcie wynosi 12 V, a rezystancja to 200 Ω. Z prawa Ohma wiadomo, że prąd I można obliczyć jako I = U/R, czyli I = 12 V / 200 Ω = 0,06 A. Potem, żeby znaleźć moc, podstawiamy wartości do wzoru: P = 12 V * 0,06 A = 0,72 W. Takie obliczanie mocy jest standardem w elektryce, bo dokładność jest ważna dla bezpieczeństwa i efektywności systemów. Zrozumienie tych obliczeń to podstawa dla każdego, kto zajmuje się elektroniką. Dobrze znać te zasady, bo mogą pomóc w optymalizacji projektów i wykrywaniu problemów z komponentami. W praktyce często używa się tego w różnych systemach, nie tylko w podstawowej elektronice, ale i w bardziej zaawansowanych układach zasilania.
