Wyniki egzaminu

Informacje o egzaminie:
  • Zawód: Technik teleinformatyk
  • Kwalifikacja: INF.08 - Eksploatacja i konfiguracja oraz administrowanie sieciami rozległymi
  • Data rozpoczęcia: 7 maja 2026 19:52
  • Data zakończenia: 7 maja 2026 20:09

Egzamin zdany!

Wynik: 23/40 punktów (57,5%)

Wymagane minimum: 20 punktów (50%)

Nowe
Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania
Pochwal się swoim wynikiem!
Szczegółowe wyniki:
Pytanie 1

Jakie działanie powinna podjąć osoba udzielająca pierwszej pomocy w przypadku porażenia prądem elektrycznym?

A. zadzwonienie po lekarza
B. przeprowadzenie sztucznego oddychania
C. umieszczenie poszkodowanego w pozycji bocznej
D. odłączenie poszkodowanego od źródła prądu
Dobra robota! Uwolnienie osoby porażonej prądem od źródła prądu to mega ważny krok, żeby zmniejszyć ryzyko dla niej i dla osoby, która chce pomóc. Jak wiesz, prąd może robić różne rzeczy z ciałem, na przykład wywoływać skurcze mięśni, co sprawia, że można stracić kontrolę. Trzeba to zrobić ostrożnie, najlepiej używając czegoś, co nie przewodzi prądu, jak drewno czy plastik, żeby oddalić przewód elektryczny. Pamiętaj też, że w takich sytuacjach dobrze jest stosować się do tego, co mówią organizacje, takie jak Czerwony Krzyż, bo bezpieczeństwo wszystkich zaangażowanych jest najważniejsze.

Pytanie 2

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 3

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 4

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 5

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 6

Dioda, która na obudowie modemu zewnętrznego sygnalizuje nadawanie danych oznaczona jest symbolem literowym

Ilustracja do pytania
A. PWR
B. RX
C. CD
D. TX
Odpowiedzi takie jak RX, CD i PWR mówią o różnych funkcjach modemu, ale nie dotyczą sygnalizacji nadawania danych. RX, czyli "receive", to odbiór danych, a nie ich nadawanie. Wiele osób myli te pojęcia, myśląc, że dioda odbioru to to samo co nadawania, co prowadzi do zamieszania. CD, co oznacza "carrier detect", mówi o wykrywaniu sygnału nośnego, ale nie pokaże, czy coś jest nadawane. PWR to po prostu zasilanie, które mówi, czy modem działa, ale nie informuje, czy dane są przesyłane. Zrozumienie tych różnic jest ważne, bo pomoże lepiej zarządzać sprzętem sieciowym. Często ludzie łączą te różne funkcje diod, nie rozumiejąc, co każda z nich naprawdę oznacza. Dlatego warto, żeby użytkownicy sprzętu sieciowego znali te różnice, żeby lepiej rozumieć, jak te rzeczy działają i łatwiej rozwiązywać problemy z połączeniem.

Pytanie 7

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 8

Ruter otrzymał pakiet danych skierowany do hosta o adresie IP 131.104.14.130/25. W jakiej sieci znajduje się ten host?

A. 131.104.14.192
B. 131.104.14.128
C. 131.104.14.64
D. 131.104.14.32
Przy analizie adresów IP oraz ich przynależności do sieci, kluczowe jest zrozumienie zasad pracy maski podsieci. Niepoprawne odpowiedzi, takie jak 131.104.14.32, 131.104.14.64, czy 131.104.14.192, wynikają z błędnego zrozumienia podziału przestrzeni adresowej. Adres 131.104.14.32 należy do innej podsieci, ponieważ jego maska wskazuje na alokację w tym przypadku 32 adresów hostów (od 0 do 31), a więc jest to mniejsza sieć niż ta, do której należy 131.104.14.130. Z kolei adres 131.104.14.64 również znajduje się w innej podsieci, co pokazuje, że adresy te nie mogą być używane w ramach tej samej sieci. Adres 131.104.14.192 również nie pasuje, ponieważ, podobnie jak poprzednie, nie leży w przedziale hostów przypisanym do sieci o adresie 131.104.14.128. Podstawowym błędem myślowym jest niewłaściwe przyporządkowanie adresów do konkretnych sieci ze względu na ich maski. Warto zwrócić uwagę, że przy każdym podziale przestrzeni adresowej, istotne jest nie tylko przypisanie adresów, ale także zrozumienie, jak maski podsieci wpływają na zakres dostępnych adresów hostów. Umiejętność prawidłowego obliczania podsieci i przypisywania adresów IP jest kluczowa w pracy z sieciami komputerowymi, co jest zgodne z normami i najlepszymi praktykami w tej dziedzinie.

Pytanie 9

Jaka jest podstawowa wartość przepływności dla jednego kanału PDH?

A. 8 Mbit/s
B. 8 kbit/s
C. 2 Mbit/s
D. 64 kbit/s
Podstawowa wartość przepływności dla pojedynczego kanału PDH (Plesiochronous Digital Hierarchy) wynosi 64 kbit/s. Jest to standardowa szybkość transmisji danych dla kanału E1, który jest podstawowym elementem architektury telekomunikacyjnej. W systemie PDH, kanał E1 składa się z 32 czasowych slotów, z czego każdy slot ma wartość 64 kbit/s. Przykładowo, w praktycznych zastosowaniach, kanały PDH są wykorzystywane do przesyłania głosu lub danych w sieciach telekomunikacyjnych, co umożliwia efektywne zarządzanie ruchem w sieciach o dużej wydajności. Zrozumienie tej podstawowej wartości jest kluczowe w kontekście projektowania i implementacji systemów telekomunikacyjnych, gdyż pozwala na odpowiednie skalowanie usług oraz optymalizację wykorzystania dostępnych zasobów. Dodatkowo, znajomość standardów PDH jest istotna w kontekście migracji do nowocześniejszych systemów, takich jak SDH (Synchronous Digital Hierarchy), które oferują wyższe przepływności przy zachowaniu kompatybilności z istniejącą infrastrukturą.

Pytanie 10

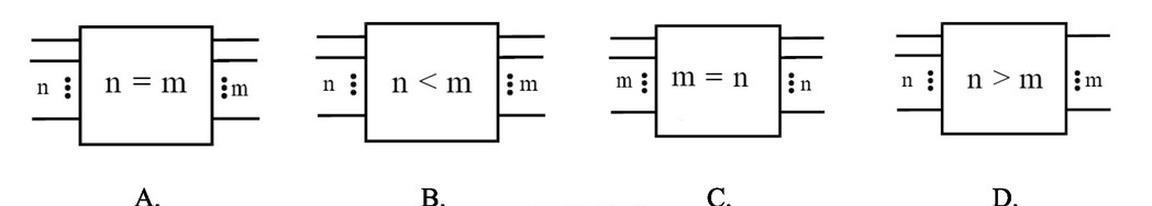

Na którym rysunku przedstawiono symbol pola komutacyjnego z kompresją?

Ilustracja do pytania
A. C.
B. A.
C. D.
D. B.
Rysunek D przedstawia symbol pola komutacyjnego z kompresją, co jest kluczowym zagadnieniem w inżynierii elektrycznej, szczególnie w kontekście transformatorów. W przypadku pola komutacyjnego z kompresją, liczba zwojów na stronie pierwotnej jest większa niż na stronie wtórnej (n > m), co skutkuje pewnym stopniem kompresji energii. Tego rodzaju konfiguracje są często wykorzystywane w systemach, gdzie istotne jest zwiększenie napięcia oraz minimalizacja strat energii. W praktyce, kompresja w transformatorach może prowadzić do bardziej efektywnego zarządzania mocą w urządzeniach elektronicznych, co jest niezwykle ważne w przypadku zasilania układów elektronicznych i automatyki przemysłowej. Zrozumienie symboliki i możliwości zastosowania pól komutacyjnych, w tym kompresji, jest niezbędne dla inżynierów, którzy projektują i utrzymują systemy energetyczne zgodnie z normami IEEE oraz innymi standardami branżowymi.

Pytanie 11

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 12

W nowych pomieszczeniach firmy należy zainstalować sieć strukturalną. Do przetargu na wykonanie tych robót zgłosiły się cztery firmy (tabela). Wszystkie oferty spełniają założone wymagania. Biorąc pod uwagę sumę kosztów materiałów i robocizny oraz uwzględniając procent narzutów od tej sumy wskaż najtańszą ofertę.

FirmaKoszt materiałówKoszt robociznyNarzuty
F13 600 zł1 400 zł8%
F22 800 zł2 000 zł10%
F33 500 zł1 500 zł6%
F43 700 zł2 300 zł5%
A. F3
B. F1
C. F2
D. F4
Oferta firmy F2 została uznana za najtańszą ze względu na staranne obliczenia całkowitych kosztów, które obejmują zarówno materiały, jak i robociznę, a także narzuty. W kontekście projektów budowlanych i instalacyjnych kluczowe jest dokładne oszacowanie kosztów, co jest ważne nie tylko dla wyboru wykonawcy, ale także dla całkowitego budżetu projektu. W tym przypadku całkowity koszt oferty F2 wynosi 5280 zł, co czyni ją bardziej konkurencyjną niż pozostałe oferty. W praktyce, podczas przetargów, często wykorzystuje się metody takie jak analiza kosztów całkowitych, która pozwala na rzetelne porównanie ofert. Dobrym przykładem zastosowania tej wiedzy jest analiza ofert w przetargach publicznych, gdzie szczegółowe wyliczenia mogą znacząco wpłynąć na decyzje dotyczące wyboru wykonawcy. Zgodnie z normami branżowymi, podejmowanie decyzji oparte na danych liczbowych i rzetelnych kalkulacjach jest kluczowe dla efektywności kosztowej projektów budowlanych.

Pytanie 13

Do kluczowych parametrów czwórnika, które są zależne tylko od jego budowy wewnętrznej, zalicza się tłumienność?

A. wtrąceniowa
B. skuteczna
C. falowa
D. niedopasowania
Odpowiedź falowa jest poprawna, ponieważ tłumienność czwórnika odnosi się do jego zdolności do przenoszenia sygnału bez straty mocy. Tłumienność falowa jest kluczowym parametrem w analizie układów elektronicznych, szczególnie w kontekście obwodów mikrofalowych i telekomunikacyjnych. W praktyce, im mniejsza tłumienność falowa czwórnika, tym lepiej, co oznacza, że sygnał jest lepiej transmitowany przez elementy pasywne. Zrozumienie tego parametru jest podstawą projektowania układów, ponieważ pozwala na minimalizację strat sygnału, co jest kluczowe dla zapewnienia jakości transmisji informacji. Na przykład w systemach telekomunikacyjnych, gdzie sygnały są przesyłane na dużych odległościach, niska tłumienność falowa jest niezbędna do utrzymania wysokiej jakości sygnału. Warto także zauważyć, że w praktyce inżynierskiej często wykorzystuje się standardy dotyczące tłumienności, takie jak znormalizowane wartości w systemach telekomunikacyjnych, co podkreśla znaczenie tego parametru w projektowaniu i ocenie skuteczności urządzeń elektronicznych.

Pytanie 14

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 15

Jakie skutki dla ustawień systemu BIOS ma zwarcie zworki na płycie głównej oznaczonej jako CLR lub CLRTC albo CLE?

A. Program Bios-Setup zostanie usunięty z pamięci
B. Spowoduje to weryfikację działania systemu
C. Zostanie przeprowadzona jego aktualizacja
D. Ustawienia fabryczne zostaną przywrócone
Zwarcie zworki CLR, CLRTC albo CLE na płycie głównej to sposób na przywrócenie ustawień fabrycznych systemu BIOS. To przydatne, gdy komputer nie działa tak, jak powinien, albo kiedy chcesz wprowadzić nowe ustawienia. W praktyce to dość popularna rzecz i zgodna z tym, co zalecają fachowcy w IT — reset BIOS-u warto zrobić po zmianach w sprzęcie albo przy aktualizacjach. Dzięki temu można uniknąć różnych konfliktów sprzętowych, które mogą się pojawić, gdy coś jest źle skonfigurowane. W moim doświadczeniu, taka operacja może znacznie poprawić stabilność i wydajność systemu, szczególnie w starszych komputerach, gdzie problemy lubią się pojawiać.

Pytanie 16

Jakie są maksymalne prędkości transmisji danych do abonenta oraz od abonenta dla modemu działającego z wykorzystaniem podziału częstotliwościowego FDM, według standardu ADSL2+ ITU-T G.992.5 Annex M?

A. Do abonenta - 24 Mbit/s oraz od abonenta - 3,5 Mbit/s
B. Do abonenta - 1 Mbit/s oraz od abonenta - 12 Mbit/s
C. Do abonenta - 12 Mbit/s oraz od abonenta - 24 Mbit/s
D. Do abonenta - 3,5 Mbit/s oraz od abonenta - 1 Mbit/s
W analizie błędnych odpowiedzi należy zwrócić uwagę na kilka aspektów technicznych, które mogą wprowadzać w błąd. W przypadku odpowiedzi, które wskazują na maksymalne prędkości do abonenta wynoszące 12 Mbit/s, 3,5 Mbit/s lub 1 Mbit/s, ignoruje się kluczowe zasady działania technologii ADSL2+. Technologia ta została zaprojektowana tak, aby maksymalizować prędkość w kierunku do abonenta. W rzeczywistości, w przypadku ADSL2+, prędkość do abonenta wynosząca 24 Mbit/s jest standardem, a wartość 12 Mbit/s jest zaniżona. Przy odpowiedzi, która wskazuje na prędkość od abonenta równą 12 Mbit/s, powstaje mylne wrażenie, że teoretyczne ograniczenia dla tego standardu są znacznie wyższe, co nie odzwierciedla rzeczywistości rynkowej. Ponadto, niektóre odpowiedzi mogą sugerować, że prędkości od abonenta mogą osiągać wartości wyższe niż 3,5 Mbit/s, co również nie jest zgodne z danymi technicznymi dla ADSL2+. Kluczowym błędem myślowym jest nie uwzględnienie specyfiki architektury FDM, gdzie pasmo dla danych przesyłanych do abonenta jest znacznie szersze. Zrozumienie tych różnic jest istotne dla efektywnego wykorzystania technologii szerokopasmowych w różnych zastosowaniach, takich jak transmisje multimedialne czy usługi VoIP.

Pytanie 17

Po otrzymaniu pełnego numeru abonenta dzwoniącego centrala nawiązuje połączenie, a w tym momencie do dzwoniącego kierowany jest sygnał przerywany w cyklu 50 ms dźwięku i 50 ms przerwy, określany jako sygnał

A. zliczania
B. zwrotnym wywołania
C. marszrutowania
D. zajętości abonenta
Wybór odpowiedzi związanych z zliczaniem, zajętością abonenta oraz zwrotnym wywołaniem opiera się na niepełnym zrozumieniu funkcji sygnałów w telekomunikacji. Sygnał zliczania zazwyczaj kojarzy się z monitorowaniem i naliczaniem połączeń, co nie odnosi się do sytuacji zestawiania połączenia, gdzie priorytetem jest komunikacja o statusie zestawienia. Zajętość abonenta oznacza, że aktualnie prowadzone jest inne połączenie, co jest sygnałem, który ma charakter informacyjny, lecz nie jest związany z procesem marszrutowania. Z kolei sygnał zwrotny wywołania jest stosowany w kontekście połączeń zwrotnych, gdzie użytkownik jest informowany o próbie ponownego zestawienia połączenia, jednak nie dotyczy on bezpośrednio sygnału przerywanego. Te błędne odpowiedzi wynikają z typowego nieporozumienia dotyczącego funkcji sygnałów w telekomunikacji oraz ich zastosowań w różnych kontekstach zestawiania połączeń. Aby lepiej zrozumieć te różnice, warto zaznajomić się z podstawowymi zasadami działania centrali telefonicznych oraz standardami komunikacyjnymi, które regulują te procesy. Umożliwi to głębsze zrozumienie nie tylko teorii, ale i praktyki w codziennej pracy w obszarze telekomunikacji.

Pytanie 18

Jaka długość fali świetlnej odpowiada II oknu transmisyjnemu?

A. 1625 nm
B. 850 nm
C. 1310 nm
D. 1550 nm
Długość fali 1310 nm jest właściwa dla II okna transmisyjnego w systemach optycznych, szczególnie w kontekście komunikacji światłowodowej. To okno jest szeroko stosowane w sieciach telekomunikacyjnych, ponieważ pozwala na osiągnięcie efektywnej transmisji danych na dużą odległość, przy zminimalizowanych stratach sygnału. W porównaniu do innych długości fal, 1310 nm charakteryzuje się znacznie mniejszymi stratami w standardowych włóknach szklanych, co czyni go idealnym wyborem dla aplikacji takich jak sieci LAN oraz połączenia między budynkami. Przykłady zastosowania to systemy Ethernet pracujące z prędkościami do 10 Gbit/s, które wykorzystują tę długość fali dla optymalnej wydajności. Standardy takie jak IEEE 802.3ae wprowadzają szczegółowe zależności dotyczące wykorzystania tej długości fali, co potwierdza jej znaczenie w branży. Ponadto, długość fali 1310 nm jest również mniej podatna na zjawisko dyspersji, co poprawia jakość sygnału i zwiększa zasięg transmisji.

Pytanie 19

Który z programów służy do ustanawiania połączeń VPN (Virtual Private Network)?

A. Visio
B. Wireshark
C. Avast
D. Hamachi
Hamachi to takie fajne oprogramowanie VPN, które pozwala na robienie prywatnych sieci wirtualnych przez Internet. Jest super, gdy musisz bezpiecznie dostać się do zdalnych zasobów albo chcesz połączyć komputery, nawet jak są daleko od siebie. Działa to na zasadzie tunelowania, co znaczy, że wszystkie dane, które przesyłasz przez sieć, są szyfrowane. To chroni przed nieproszonymi gośćmi. Stworzenie tej wirtualnej sieci pozwala na wspólne dzielenie plików, granie w gry online z innymi czy korzystanie z aplikacji, które normalnie są tylko w lokalnej sieci. Hamachi jest naprawdę łatwe do skonfigurowania, więc to świetne rozwiązanie dla małych firm i indywidualnych użytkowników, którzy potrzebują prostego, ale skutecznego narzędzia do ochrony swoich danych i zdalnego dostępu. Z tego co widzę, Hamachi spełnia różne wymogi dotyczące bezpieczeństwa danych, więc sporo specjalistów IT go poleca.

Pytanie 20

Funkcjonowanie plotera sprowadza się do drukowania

A. obrazów wektorowych poprzez zmianę pozycji pisaka w kierunku poprzecznym oraz wzdłużnym.
B. tekstów przy użyciu głowicy składającej się z mikrogrzałek na dedykowanym papierze termoczułym.
C. obrazów w technice rastrowej z wykorzystaniem stalowych bolców, które uderzają w papier przy pomocy taśmy barwiącej.
D. tekstów poprzez nanoszenie ich na bęben półprzewodnikowy za pomocą lasera.
Co do błędnych odpowiedzi, pierwsza, ta o nanoszeniu tekstu na bęben półprzewodnikowy laserem, to mowa o drukarkach laserowych, a nie ploterach. Plotery nie mają bębnów ani nie działają na zasadzie światła. Druga odpowiedź, która mówi o głowicy z mikrogrzałkami, odnosi się do druku termicznego, ale to też nie ma nic wspólnego z ploterami. Plotery korzystają z technologii wektorowej, a nie rastrowej czy termicznej. A czwarta odpowiedź, w której wspomina się o obrazach rastrowych i stalowych bolcach, to technika druku matrycowego, znana ze starszych drukarek – też nie dotyczy ploterów. Takie myślenie może prowadzić do zamieszania, ponieważ każda z tych odpowiedzi wprowadza w błąd. Plotery mają swoje specyficzne działanie związane z danymi wektorowymi, więc warto znać różnice między różnymi technologiami druku.

Pytanie 21

Ile wynosi nominalna przepływność systemu transmisyjnego oznaczonego symbolem E4?

A. 564,992 Mbit/s
B. 34,368 Mbit/s
C. 8,448 Mbit/s
D. 139,264 Mbit/s
Nominalna przepływność systemu E4 wynosi 139,264 Mbit/s i to jest wartość ściśle zdefiniowana w europejskiej hierarchii PDH. Pozostałe liczby, które pojawiły się w odpowiedziach, nie są przypadkowe, ale odnoszą się do innych poziomów tej samej hierarchii albo do całkiem innych koncepcji przepływności. Bardzo typowym błędem jest mylenie poszczególnych poziomów E1/E2/E3/E4, bo wszystkie wyglądają „nieintuicyjnie” i trudno je zapamiętać bez skojarzeń. Przepływność 34,368 Mbit/s jest charakterystyczna dla systemu E3, a nie E4. E3 powstaje przez multipleksowanie strumieni E2, natomiast E4 jest jeszcze wyżej i multipleksuje strumienie E3. Ktoś, kto wybiera 34,368 Mbit/s jako odpowiedź dla E4, zazwyczaj pamięta, że jest to jakaś wartość z hierarchii PDH, ale myli poziomy. W praktyce E3 był bardzo popularny do łączy między większymi węzłami, stąd to skojarzenie łatwo się „wbija” w pamięć i przysłania E4. Z kolei 8,448 Mbit/s to typowa przepływność dla E2. Jest to poziom pośredni między E1 a E3 i w wielu prostszych kursach jest pomijany, więc później pojawia się chaos: ktoś kojarzy liczbę, ale nie pamięta, czy to E2, E3, czy może E4. W efekcie przy pytaniu o E4 strzela wartość, która faktycznie występuje w hierarchii, ale odpowiada innemu poziomowi. Najbardziej myląca bywa jednak bardzo duża wartość 564,992 Mbit/s. Brzmi jak coś „logicznego” dla jeszcze wyższego poziomu hierarchii, więc niektórzy zakładają, że skoro E3 jest około 34 Mbit/s, to E4 musi być jakieś kilka razy większe, najlepiej koło 500–600 Mbit/s. To jest właśnie typowy błąd polegający na szacowaniu „na oko”, bez odwołania do konkretnego standardu. PDH nie rośnie liniowo ani w prostych wielokrotnościach typu ×4, ×8, bo dochodzą narzuty, bity synchronizacji, mechanizmy plesjochronii. Z mojego doświadczenia wynika, że najlepszą praktyką jest nauczenie się na pamięć kilku kluczowych wartości: E1 = 2,048 Mbit/s, E3 = 34,368 Mbit/s, E4 = 139,264 Mbit/s, oraz świadomość, że E2 i inne poziomy istnieją, ale są rzadziej używane. W pracy z dokumentacją sieci szkieletowych albo przy analizie starych łączy transmisyjnych takie liczby bardzo się przydają. Jeśli w głowie miesza się E2 z E3 albo E3 z E4, to warto wrócić do schematu hierarchii PDH i prześledzić, z ilu kanałów 64 kbit/s składa się każdy poziom. To porządkuje wiedzę i ułatwia unikanie podobnych pomyłek w przyszłości.

Pytanie 22

Jaki protokół routingu określa rutery desygnowane (DR Designated Router) oraz rutery zapasowe (BDR Backup Designated Router)?

A. EIGRP (Enhanced Interior Gateway Routing Protocol)
B. OSPF (Open Shortest Path First)
C. RIP (Routing Information Protocol)
D. BGP (Border Gateway Protocol)
RIP (Routing Information Protocol) jest protokołem, który działa na zasadzie wymiany informacji o trasach opartych na metryce hop count. W przeciwieństwie do OSPF, nie wyznacza routerów desygnowanych i zapasowych, co skutkuje większym obciążeniem sieci. W sieciach z wieloma routerami, każdy router RIP musi przesyłać swoje kompletną tablicę routingu do innych, co może prowadzić do problemów z wydajnością, szczególnie w dużych środowiskach. BGP (Border Gateway Protocol) jest protokołem używanym w Internecie do wymiany informacji między różnymi autonomicznymi systemami, ale również nie ma koncepcji DR ani BDR, ponieważ działa na poziomie między sieciami, a nie w obrębie pojedynczej sieci lokalnej. EIGRP (Enhanced Interior Gateway Routing Protocol) to protokół, który również nie implementuje wyznaczania DR i BDR, bazując na metrykach takich jak opóźnienie czy obciążenie. Typowym błędem myślowym jest zakładanie, że wszystkie protokoły rutingu działają w ten sam sposób, co prowadzi do nieprawidłowych wniosków o ich funkcjonalności. Kluczowe jest zrozumienie, że różne protokoły mają różne mechanizmy działania i zastosowania w zależności od wymagań sieci. W przypadku sieci lokalnych, protokoły takie jak OSPF są preferowane ze względu na swoją efektywność, podczas gdy inne jak RIP mogą być zbyt ograniczone dla bardziej złożonych topologii.

Pytanie 23

Który rodzaj adresowania jest obecny w protokole IPv4, ale nie występuje w IPv6?

A. Broadcast
B. Multicast
C. Anycast
D. Unicast
Broadcast to metoda adresowania, która pozwala na przesyłanie pakietów do wszystkich urządzeń w danej sieci lokalnej. W protokole IPv4 broadcast jest powszechnie stosowany do rozsyłania informacji, takich jak ARP (Address Resolution Protocol), które wymagają dotarcia do wszystkich hostów w sieci. W przeciwieństwie do tego, protokół IPv6 zrezygnował z broadcastu na rzecz bardziej efektywnych metod, takich jak multicast i anycast. Multicast pozwala na wysyłanie danych do wybranej grupy odbiorców, co zmniejsza obciążenie sieci, a anycast umożliwia przekazywanie pakietu do najbliższego węzła, co zwiększa efektywność komunikacji. Dzięki eliminacji broadcastu w IPv6, zmniejsza się potok danych na sieci, co prowadzi do poprawy wydajności i bezpieczeństwa. Znajomość tych różnic jest kluczowa przy projektowaniu i zarządzaniu nowoczesnymi sieciami komputerowymi, co jest zgodne z zaleceniami IETF i dobrymi praktykami branżowymi.

Pytanie 24

Do jakiego rodzaju przesyłania komunikatów odnosi się adres IPv4 224.232.154.225?

A. Unicast
B. Multicast
C. Broadcast
D. Anycast
Adres IPv4 224.232.154.225 to tak zwany adres multicast, czyli taki, który umożliwia wysyłanie danych do wielu odbiorców jednocześnie. Tego typu adresy są przydatne, np. podczas transmisji wideo na żywo czy wideokonferencji. Wiem, że w standardzie IETF RFC 5771 piszą, że adresy z zakresu 224.0.0.0 do 239.255.255.255 są przeznaczone na multicast. To naprawdę pomaga oszczędzać pasmo, bo zamiast wysyłać wiele kopii tych samych danych do różnych odbiorców, przesyła się jeden strumień. Protokół IGMP, który wspiera multicast, pozwala na dołączanie urządzeń do grupy i zarządzanie tym. Moim zdaniem, rozumienie tego tematu jest kluczowe, zwłaszcza jeśli planujesz pracować w IT i zajmować się sieciami komputerowymi. Daje to dużą przewagę w zarządzaniu ruchem sieciowym i wydajnością aplikacji.

Pytanie 25

Jednostką miary parametru jednostkowego symetrycznej linii długiej, która opisuje straty cieplne w dielektryku pomiędzy przewodami, jest

A. Ω/m
B. S/m
C. H/m
D. F/m
H/m (henry na metr) to jednostka, która mówi o indukcyjności i określa zdolność do gromadzenia energii w polu magnetycznym. Trochę nie na miejscu w kwestii strat cieplnych w dielektrykach. Takie użycie może świadczyć o nieporozumieniu, bo to nie do końca ma sens w tej sytuacji. F/m (farad na metr) to z kolei jednostka pojemności elektrycznej, która dotyczy kondensatorów - też nie związane ze stratami cieplnymi. A Ω/m (om na metr) mierzy opór, co może wprowadzać w błąd, bo opór to się wiąże z innymi stratami energii, ale niekoniecznie cieplnymi w dielektrykach. Często mylimy różne jednostki związane z zjawiskami elektrycznymi, co może prowadzić do złych wniosków. Z mojego doświadczenia, ważne jest, żeby znać i rozumieć właściwe jednostki miary oraz ich zastosowanie, szczególnie przy projektowaniu i ocenie systemów elektrycznych.

Pytanie 26

Związek częstotliwości f [Hz] z okresem T[s] sygnału o charakterze okresowym przedstawia wzór

A. f = 1*T
B. f = 10/T
C. f = 1/T
D. f = 10*T
Odpowiedź f = 1/T jest poprawna, ponieważ definiuje fundamentalną zależność między częstotliwością a okresem sygnału okresowego. Częstotliwość f określa liczbę cykli, które występują w jednostce czasu, a okres T to czas trwania jednego cyklu. Wzór f = 1/T wskazuje, że częstotliwość jest odwrotnością okresu. Przykładem zastosowania tej relacji jest analiza sygnałów dźwiękowych w akustyce, gdzie częstotliwość dźwięku (mierzonego w Hertzach) wskazuje na jego wysokość, a okres (mierzonego w sekundach) na czas trwania jednego pełnego cyklu fali dźwiękowej. W praktycznych aplikacjach, w tym w telekomunikacji i elektronice, zrozumienie tej zależności jest kluczowe, ponieważ pozwala na dostosowanie parametrów systemów przesyłowych, zapewniając zgodność z normami jakości sygnału. Przykładem może być modulacja sygnału, gdzie zmiana częstotliwości sygnału nosnej odpowiada zmianie okresu, wpływając na transfer informacji.

Pytanie 27

Jakie jest natężenie ruchu telekomunikacyjnego w ciągu doby na jednej linii, jeśli jest ona używana przez 12 h?

A. 0,6 Erl
B. 6 Erl
C. 0,5 Erl
D. 2 Erl
Poprawna odpowiedź to 0,5 Erl, co oznacza, że natężenie całodobowego ruchu telekomunikacyjnego w pojedynczej linii wynosi 0,5 Erlanga. Erlang jest jednostką miary stosowaną w telekomunikacji do określenia intensywności ruchu, który zajmuje linię przez określony czas. W tym przypadku, jeżeli linia jest zajęta przez 12 godzin na dobę, możemy obliczyć natężenie ruchu za pomocą wzoru: Erlang = czas zajętości (w godzinach) / całkowity czas (24 godziny). Dlatego: 12 h / 24 h = 0,5 Erl. Tego typu obliczenia są kluczowe w planowaniu pojemności sieci telekomunikacyjnych, pozwalając na efektywne zarządzanie zasobami i optymalizację kosztów. Zastosowanie tej wiedzy jest istotne dla inżynierów telekomunikacji, którzy muszą przewidywać obciążenia w sieciach oraz zapewniać odpowiednią jakość usług. Warto również dodać, że w praktyce zarządzanie natężeniem ruchu telekomunikacyjnego powinno być oparte na rzeczywistych danych z monitorowania, aby dostosować planowanie do zmieniających się warunków ruchu.

Pytanie 28

Funkcja BIOS-u First/Second/Third/Boot Device (Boot Seąuence) umożliwia określenie kolejności, w jakiej będą odczytywane

A. nośników, z których uruchamiany będzie sterownik pamięci
B. danych z dysku, z którego będzie startował system operacyjny
C. nośników, z których będzie uruchamiany system operacyjny
D. danych z pamięci flesz, z których system operacyjny będzie uruchamiany
Wybierając pliki na pamięci flash jako opcję rozruchową, można osiągnąć pewne funkcjonalności, jednak to podejście nie odzwierciedla rzeczywistego działania opcji Boot Sequence w BIOS-ie. Ustalenie kolejności odczytywania plików na pamięci flash sugeruje, że BIOS koncentruje się na zawartości danych w formie plików, co jest błędne. BIOS nie odczytuje plików w tradycyjnym sensie, lecz identyfikuje nośniki, które zawierają system rozruchowy. Podobnie, mówienie o plikach na dysku, z których będzie uruchamiany system operacyjny, również nie oddaje istoty Boot Sequence. Ustawienia te dotyczą nośników danych, jak HDD, SSD czy USB, a nie specyficznych plików na tych nośnikach. Kolejną nieprawidłowością jest przekonanie, że BIOS zajmuje się uruchamianiem sterowników pamięci. BIOS nie ma na celu uruchamiania sterowników; jego zadaniem jest jedynie załadunek systemu operacyjnego z określonego nośnika. Warto zrozumieć, że prawidłowe zrozumienie funkcji BIOS-u i procesów rozruchowych jest kluczowe dla efektywnej diagnostyki oraz zarządzania konfiguracjami komputerowymi. W praktyce, administratorzy systemów muszą umieć skutecznie konfigurować kolejność uruchamiania, co jest niezbędne do optymalizacji działania sprzętu oraz efektywnego zarządzania bootowaniem w przypadku różnych systemów operacyjnych.

Pytanie 29

Wartość współczynnika fali stojącej SWR (Standing Wave Ratio) w linii transmisyjnej, która jest dopasowana falowo na końcu, wynosi

A. ∞
B. 1
C. 0
D. 0,5
Współczynnik fali stojącej SWR (Standing Wave Ratio) mierzy stosunek maksymalnych i minimalnych wartości napięcia fali elektromagnetycznej w linii transmisyjnej. W przypadku linii dopasowanej falowo, fale odbite z powrotem do źródła są minimalne, co skutkuje SWR równym 1. Oznacza to, że nie ma refleksji fal, a energia jest w pełni przekazywana do obciążenia, co jest pożądanym stanem w systemach transmisyjnych. W praktyce, uzyskanie SWR równego 1 jest kluczowe dla maksymalizacji efektywności systemu, co pozwala na zminimalizowanie strat mocy oraz ochronę komponentów przed przegrzaniem. W zastosowaniach takich jak telekomunikacja, radiokomunikacja czy systemy telewizyjne, dążenie do osiągnięcia SWR bliskiego 1 jest standardem, który zapewnia stabilność i niezawodność pracy. Warto także pamiętać, że w praktyce osiągnięcie dokładnego SWR równego 1 jest trudne, ale zbliżenie się do tej wartości jest kluczowe dla optymalizacji systemu.

Pytanie 30

Według standardu 100Base-T maksymalna długość segmentu wynosi?

A. 150 m
B. 200 m
C. 50 m
D. 100 m
Standard 100Base-T, będący częścią rodziny standardów Ethernet, definiuje maksymalną długość segmentu przewodu na 100 metrów. Ta długość odnosi się do całkowitej długości kabla, który może być używany do przesyłania sygnałów bez znacznej utraty jakości lub zakłóceń. W praktyce oznacza to, że w środowisku biurowym lub przemysłowym, gdzie stosuje się połączenia typu 100Base-T, instalacje powinny być projektowane z uwzględnieniem tej granicy, aby zapewnić stabilność połączenia oraz odpowiednią przepustowość. Przykładem zastosowania tej technologii mogą być sieci lokalne w biurach, gdzie wiele komputerów i urządzeń peryferyjnych łączy się z przełącznikami (switchami) w ramach infrastruktury IT. W przypadku przekroczenia limitu 100 metrów, zazwyczaj może wystąpić degradacja sygnału, co skutkuje problemami z przesyłem danych. Dla dłuższych połączeń stosuje się dodatkowe urządzenia, jak repeatery lub switcha, które mogą wzmacniać sygnał, ale ich stosowanie powinno być dobrze zaplanowane w kontekście całej architektury sieci.

Pytanie 31

Wyświetlany na monitorze komunikat Keyboard is locked out — Unlock the key podczas uruchamiania komputera odnosi się do

A. wadliwej klawiatury
B. sytuacji, w której jeden z przycisków mógł zostać wciśnięty i jest zablokowany
C. braku sygnału na klawiaturze
D. braku połączenia komputera z klawiaturą
Komunikat 'Keyboard is locked out — Unlock the key' wskazuje, że przynajmniej jeden z klawiszy klawiatury mógł zostać wciśnięty i zablokowany. Taki stan rzeczy może wynikać z niepoprawnego działania mechanizmu klawisza, co powoduje, że system operacyjny interpretuje go jako ciągłe naciśnięcie. W praktyce, aby rozwiązać ten problem, warto spróbować delikatnie nacisnąć wszystkie klawisze klawiatury, w szczególności te, które mogą być bardziej narażone na zacięcie, jak klawisze funkcyjne czy spacja. W sytuacjach, gdy klawiatura nie reaguje, dobrze jest sprawdzić także fizyczny stan urządzenia oraz ewentualne zanieczyszczenia, które mogłyby powodować zacięcie klawiszy. Znajomość tego komunikatu jest istotna nie tylko dla użytkowników, ale także dla techników zajmujących się wsparciem technicznym, którzy mogą szybko zdiagnozować problem na podstawie tego komunikatu. Warto również zwrócić uwagę na dokumentację techniczną producenta klawiatury, która często zawiera informacje o takich problemach oraz zalecane metody ich rozwiązywania.

Pytanie 32

Który z poniższych adresów jest adresem niepublicznym?

A. 193.168.0.0/24
B. 194.168.0.0/24
C. 192.168.0.0/24
D. 191.168.0.0/24
Adresy 191.168.0.0/24, 193.168.0.0/24 oraz 194.168.0.0/24 nie są adresami prywatnymi, co wynika z przynależności do zakresu adresów publicznych. Adresy publiczne są routowane w Internecie i mogą być używane do bezpośredniej komunikacji między urządzeniami w różnych sieciach. Często pojawia się mylne przekonanie, że wszystkie adresy, które zaczynają się od liczby 192, są prywatne, co jest nieprawdziwe. Choć adresy 192.168.x.x są rzeczywiście adresami prywatnymi, inne zakresy 192.x.x.x są zarezerwowane dla adresów publicznych. Podobnie mylnie interpretuje się zakresy adresowe, co prowadzi do błędów w konfiguracji sieci. Niezrozumienie różnicy między adresami prywatnymi a publicznymi może skutkować próbami używania adresów publicznych w lokalnych sieciach, co nie tylko zwiększa ryzyko konfliktów adresowych, ale także czyni urządzenia w sieci lokalnej bardziej podatnymi na ataki z zewnątrz. W sieciach korporacyjnych i domowych, kluczowym aspektem jest używanie odpowiednich adresów IP oraz właściwe skonfigurowanie NAT, aby zapewnić zarówno bezpieczeństwo, jak i prawidłowe funkcjonowanie komunikacji sieciowej.

Pytanie 33

Czas trwania periodycznego sygnału cyfrowego wynosi 0,01ms. Jaką częstotliwość ma ten sygnał?

A. 1 kHz
B. 1 MHz
C. 10 kHz
D. 100 kHz
Wybór niepoprawnej odpowiedzi może wynikać z nieprawidłowego zrozumienia związku pomiędzy okresem a częstotliwością. Na przykład, jeśli ktoś wskazałby 10 kHz, mógłby błędnie przekładać jednostki, myśląc, że 0,01 ms odpowiada 0,1 s. To zrozumienie jest mylące, ponieważ okres 0,01 ms oznacza, że jeden cykl sygnału trwa 0,01 ms, co jest znacznie krótszym czasem, co prowadzi do wyższej częstotliwości. Niektóre odpowiedzi, takie jak 1 MHz czy 1 kHz, również pokazują brak zrozumienia tej relacji. Osoba wybierająca 1 MHz może pomyśleć, że krótszy okres powinien przekładać się na wyższą częstotliwość, ale przy 0,01 ms właściwa częstotliwość wynosi 100 kHz, a nie 1 MHz. Zrozumienie tych obliczeń jest fundamentalne dla pracy z sygnałami cyfrowymi. W praktyce, w inżynierii elektronicznej i telekomunikacyjnej, znajomość podstawowych wzorów i ich zastosowania w różnych kontekstach jest kluczowe dla prawidłowego projektowania i analizy systemów oraz unikania typowych błędów, które mogą prowadzić do nieefektywności i problemów w realizacji projektów.

Pytanie 34

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 35

Które medium transmisyjne umożliwia przesyłanie danych na największe odległości bez konieczności wzmacniania sygnału?

A. Kabel koncentryczny
B. Skrętka
C. Światłowód wielomodowy
D. Światłowód jednomodowy
Światłowód jednomodowy jest najlepszym medium transmisyjnym, jeśli chodzi o przesył danych na dużą odległość bez potrzeby wzmacniania sygnału. Posiada on średnicę rdzenia wynoszącą zaledwie 9 mikrometrów, co pozwala na przesyłanie jednego modowego sygnału świetlnego. Dzięki temu minimalizuje się zjawisko dyspersji, co jest kluczowe dla utrzymania wysokiej jakości sygnału na długich dystansach. W praktyce światłowody jednomodowe są wykorzystywane w telekomunikacji na dużą skalę, na przykład w sieciach FTTH (Fiber To The Home), gdzie usługi internetowe są dostarczane bezpośrednio do domów klientów. Standardy takie jak ITU-T G.652 definiują parametry światłowodów jednomodowych, co zapewnia ich dużą wydajność i niezawodność. W związku z tym, dla operatorów telekomunikacyjnych, inwestycja w technologie oparte na światłowodach jednomodowych jest zgodna z najlepszymi praktykami branżowymi, zwłaszcza w kontekście rosnącego zapotrzebowania na szybki transfer danych.

Pytanie 36

Dla przedstawionego obwodu elektrycznego wzór wykorzystujący I prawo Kirchhoffa ma postać

Ilustracja do pytania
A. I1 + I3 + I5 = 0
B. I1 + I2 = I3
C. U1 = R1 x I1 + R3 x I3 + R4 x I4
D. U2 = R2 x I2 + R3 x I3 + R5 x I5
Odpowiedź I1 + I2 = I3 jest poprawna, ponieważ opiera się na I prawie Kirchhoffa, które mówi, że suma prądów wpływających do węzła musi być równa sumie prądów wypływających. W praktyce oznacza to, że w każdym punkcie obwodu elektrycznego, gdzie spotykają się różne prądy, możemy zastosować tę zasadę do analizy i projektowania obwodów. Przykładem zastosowania tej zasady może być analiza obwodów rozdzielczych w systemach elektrycznych, gdzie konieczne jest zapewnienie, że całkowity prąd w rozdzielnicy nie przekracza wartości bezpiecznych dla używanych bezpieczników. Użycie I prawa Kirchhoffa pozwala inżynierom na precyzyjne obliczenia i optymalizację projektów. Warto również zauważyć, że I prawo Kirchhoffa jest fundamentalnym narzędziem w dziedzinie elektrotechniki oraz automatyki, a jego stosowanie przyczynia się do zwiększenia bezpieczeństwa i efektywności systemów elektrycznych.

Pytanie 37

Jaką wartość ma domyślny dystans administracyjny dla sieci, które są bezpośrednio połączone z interfejsem rutera?

A. 20
B. 90
C. 0
D. 120
Dystans administracyjny to wartość, która określa zaufanie rutera do informacji o trasach. W przypadku tras bezpośrednio podłączonych do interfejsu rutera, ich dystans administracyjny wynosi 0. Oznacza to, że ruter traktuje te trasy jako najbardziej wiarygodne, ponieważ pochodzą one z bezpośredniego połączenia z urządzeniem, a nie z zewnętrznych źródeł. Przykładem zastosowania tego w praktyce jest sytuacja, gdy ruter posiada interfejs LAN, do którego są podłączone urządzenia końcowe. Trasy do tych urządzeń są automatycznie dodawane do tablicy routingu z dystansem 0, co pozwala na ich natychmiastową dostępność. Ta zasada jest zgodna z wieloma standardami, np. CCNA, które przyznają najwyższy priorytet trasom lokalnym, co jest kluczowe dla efektywności sieci. Zrozumienie tej koncepcji jest istotne, aby móc prawidłowo konfigurować i zarządzać siecią, a także aby móc diagnozować potencjalne problemy z trasowaniem.

Pytanie 38

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.


Pytanie 39

Jak nazywa się osprzęt światłowodowy przedstawiony na rysunku?

Ilustracja do pytania
A. Mufa kablowa.
B. Dukt.
C. Szuflada zapasu.
D. Przełącznica.
Jak wybierzesz coś innego z opcji jak przełącznica, dukt czy szuflada zapasu, to może być bałagan z rozumieniem ich funkcji w systemach światłowodowych. Przełącznica jest używana do zarządzania sygnałami w sieciach telekomunikacyjnych i kieruje je do różnych linii, ale nie łączy włókien tak, jak powinna. Dukt to z kolei miejsce, gdzie prowadzi się kable, ale to nie ma nic wspólnego z ich łączeniem. A szuflada zapasu to po prostu miejsce na nadmiarowe kawałki włókien, żeby ułatwić modyfikacje czy konserwacje. Rozróżnienie tych rzeczy jest naprawdę ważne, bo błędy w tym mogą spowodować problemy w działaniu całej sieci, co wpływa na jakość usług telekomunikacyjnych.

Pytanie 40

Zgodnie z zaleceniem Q.23, wybieranie sygnałami wieloczęstotliwościowymi polega na jednoczesnym przesyłaniu dwóch tonów, z których jeden pochodzi z grupy niższych, a drugi z grupy wyższych częstotliwości, spośród

A. szesnastu, jednego z grupy niższych, a drugiego z grupy wyższych częstotliwości
B. ośmiu, jednego z grupy niższych, a drugiego z grupy wyższych częstotliwości
C. czterech, obu o zbliżonych częstotliwościach
D. szesnastu, obu o zbliżonych częstotliwościach
Nieprawidłowe odpowiedzi dotyczące liczby tonów oraz ich częstotliwości mają swoje źródło w niepełnym zrozumieniu zasadności wyboru sygnałów w telekomunikacji. Odpowiedzi, które sugerują wybór sześciu lub czterech tonów, wskazują na zignorowanie kluczowej zasady, jaką jest optymalizacja przesyłu informacji oraz minimalizacja zakłóceń. W przypadku sygnałów zbliżonych częstotliwości, istnieje wyższe ryzyko interferencji, co może prowadzić do błędów w identyfikacji sygnałów. W kontekście standardów telekomunikacyjnych, takich jak zalecenia ITU-T, wybór częstotliwości musi opierać się na zasadzie różnorodności, co oznacza, że sygnały powinny być oddalone w przestrzeni częstotliwości, aby zapewnić ich niezawodność. Dodatkowo, sugerowanie, że sygnały mogą pochodzić z jednego zakresu częstotliwości, jest niezgodne z praktycznymi aspektami infrastruktury telekomunikacyjnej, gdzie rozdzielność sygnałów jest kluczowa dla jakości przekazu. Takie podejście prowadzi do typowych błędów myślowych, jak uproszczenie złożonych procesów komunikacji, co w efekcie negatywnie wpływa na jakość usług telekomunikacyjnych i zdolność systemów do poprawnego działania w zróżnicowanych warunkach. W praktyce, każda definicja i zastosowanie sygnałów wymaga uwzględnienia specyfikacji technicznych oraz analizy ryzyk związanych z ich przesyłaniem.
