Pytanie 1
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik elektryk
- Kwalifikacja: ELE.05 - Eksploatacja maszyn, urządzeń i instalacji elektrycznych
- Data rozpoczęcia: 9 maja 2026 11:39
- Data zakończenia: 9 maja 2026 12:05
Egzamin niezdany
Wynik: 19/40 punktów (47,5%)
Wymagane minimum: 20 punktów (50%)
Nowe
Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania
Szczegółowe wyniki:
Pytanie 2
Gdzie w instalacji jednofazowej należy umieścić wyłącznik RCD?
A. w przewodzie fazowym i ochronnym
B. w przewodzie neutralnym i ochronnym
C. w przewodzie fazowym i fazowym
D. w przewodzie fazowym i neutralnym
Wyłącznik RCD (Residual Current Device) jest istotnym urządzeniem w systemach elektrycznych, służącym do ochrony przed porażeniem prądem elektrycznym oraz do zapobiegania pożarom spowodowanym upływem prądu. Montuje się go w przewodach fazowym i neutralnym, ponieważ jego głównym zadaniem jest monitorowanie różnicy prądów między tymi dwoma przewodami. W przypadku, gdy wystąpi różnica prądu, na przykład w wyniku uszkodzenia izolacji, urządzenie natychmiast odłącza zasilanie. Dzięki temu, gdy prąd wypływa do ziemi, wyłącznik RCD minimalizuje ryzyko porażenia prądem oraz potencjalnych zagrożeń pożarowych. Przykładem zastosowania wyłącznika RCD są instalacje elektryczne w domach jednorodzinnych oraz w miejscach użyteczności publicznej, gdzie zwiększone ryzyko kontaktu z wodą wymaga dodatkowych zabezpieczeń. W Polsce, zgodnie z normą PN-EN 61008-1, stosowanie RCD w instalacjach elektrycznych jest zalecane jako standardowa praktyka w celu zwiększenia bezpieczeństwa użytkowników.
Pytanie 3
Jakie urządzenie powinno zostać użyte do zasilenia obwodu SELV z sieci 230 V, 50 Hz?
A. Autotransformator
B. Dzielnik napięcia
C. Przekładnik
D. Transformator bezpieczeństwa
Wybór niewłaściwego urządzenia do zasilania obwodu SELV z sieci 230 V, 50 Hz może prowadzić do poważnych konsekwencji w zakresie bezpieczeństwa. Dzielnik napięcia, choć teoretycznie mógłby obniżyć napięcie, nie zapewnia wymaganej izolacji galwanicznej, co czyni go nieodpowiednim dla aplikacji SELV. Tego rodzaju układ jest bardziej narażony na błędy w obliczeniach lub zmiany parametrów, co może prowadzić do przekroczenia bezpiecznego poziomu napięcia. Przekładnik, z kolei, jest urządzeniem służącym głównie do pomiarów prądu lub napięcia i również nie jest przeznaczony do zasilania obwodów niskonapięciowych. Użycie autotransformatora, który nie zapewnia pełnej izolacji, również stanowi zagrożenie, ponieważ w przypadku awarii może doprowadzić do porażenia prądem. Wszystkie te urządzenia mają swoje zastosowanie w różnych dziedzinach, ale żadne z nich nie spełniają kryteriów wymaganych dla obwodów SELV. W kontekście bezpieczeństwa elektrycznego kluczowe jest stosowanie odpowiednich rozwiązań, które nie tylko spełniają normy, ale również chronią użytkowników przed ryzykiem, co czyni transformator bezpieczeństwa jedynym słusznym wyborem.
Pytanie 4
Istotnym czynnikiem wpływającym na skuteczność chłodzenia indukcyjnego silnika elektrycznego jest
A. klatka wirnika
B. czujnik temperatury
C. koło pasowe
D. wlot powietrza
Wlot powietrza odgrywa kluczową rolę w efektywności chłodzenia indukcyjnego silnika elektrycznego. Odpowiednia wentylacja jest niezbędna do odprowadzania ciepła generowanego podczas pracy silnika, co wpływa na jego wydajność i żywotność. Wlot powietrza umożliwia cyrkulację chłodnego powietrza do wnętrza silnika, co przyczynia się do obniżenia temperatury komponentów, takich jak stator i wirnik. Zastosowanie odpowiednio zaprojektowanych kanałów wentylacyjnych, zgodnych z normami IEC 60034, pozwala na optymalne chłodzenie silnika, minimalizując ryzyko przegrzania. W praktyce, wloty powietrza powinny być regularnie kontrolowane oraz wentylowane, aby zapewnić właściwe odprowadzanie ciepła. Przykładem skutecznego zastosowania jest użycie wentylatorów chłodzących, które wspomagają naturalną cyrkulację powietrza w silnikach o dużej mocy, co znacząco poprawia ich efektywność energetyczną i wydajność operacyjną.
Pytanie 5
Który rodzaj kondensatora przedstawiono na ilustracji?
A. Elektrolityczny.
B. Ceramiczny.
C. Powietrzny.
D. Foliowy.
Na ilustracji pokazano klasyczny kondensator elektrolityczny, a pomyłki biorą się zwykle z tego, że wiele osób kojarzy kondensatory głównie po ogólnym kształcie, a nie po charakterystycznych detalach. Kondensator ceramiczny ma zupełnie inną budowę i wygląd: najczęściej jest to mały, płaski „dysk” albo prostokątny element SMD, bez wyraźnie zaznaczonej biegunowości, o znacznie mniejszych pojemnościach (pF, nF, czasem niewielkie µF) i bardzo małych wymiarach. Nie zobaczymy na nim tak dużych oznaczeń jak 6800 µF, bo ceramiczne stosuje się raczej do filtracji sygnałów, odsprzęgania na płytkach PCB, pracy w wysokich częstotliwościach, a nie jako główne kondensatory filtrujące w zasilaczach. Kondensator powietrzny to głównie konstrukcja laboratoryjna lub stosowana w technice wysokiej częstotliwości, często z regulowaną pojemnością, wykonana z zestawu płytek lub cylindrów, gdzie dielektrykiem jest powietrze. W praktyce w typowych urządzeniach mało kto się z nimi spotyka, a na pewno nie wyglądają jak mała aluminiowa puszka z nadrukiem napięcia i pojemności. Z kolei kondensator foliowy ma zazwyczaj obudowę prostopadłościenną (kostka) z tworzywa, w środku zwiniętą folię jako dielektryk, najczęściej jest niespolaryzowany i ma mniejsze pojemności niż duże elektrolity, choć oczywiście większe niż typowe ceramiczne. Stosuje się go tam, gdzie potrzeba lepszej stabilności parametrów, mniejszych strat i wyższej odporności na napięcie przemienne, np. w filtrach sieciowych, obwodach przeciwzakłóceniowych czy w napędach. Typowy błąd myślowy polega na tym, że każdy „większy” kondensator w obudowie cylindrycznej bywa brany za foliowy, a każdy mały – za ceramiczny, bez spojrzenia na oznaczenia i cechy konstrukcyjne. Tymczasem duża pojemność rzędu tysięcy mikrofaradów, aluminiowa walcowa obudowa, wyraźnie nadrukowana polaryzacja i napięcie pracy to jednoznaczne wskazówki, że mamy do czynienia z kondensatorem elektrolitycznym, który pełni najczęściej rolę magazynu energii i elementu filtrującego w torze zasilania.
Pytanie 6
Jaki jest główny powód stosowania bezpieczników w instalacjach elektrycznych?
A. Redukcja hałasu w instalacji
B. Zmniejszenie wartości napięcia w obwodach
C. Poprawa jakości dostarczanej energii
D. Ochrona przed przeciążeniem i zwarciem
Bezpieczniki to kluczowe elementy ochronne stosowane w instalacjach elektrycznych, mające na celu zapewnienie bezpieczeństwa całego systemu oraz osób z niego korzystających. Głównym powodem stosowania bezpieczników jest ochrona przed przeciążeniem i zwarciem. W przypadku przeciążenia lub zwarcia bezpiecznik przerywa przepływ prądu, co zapobiega uszkodzeniom przewodów, urządzeń i potencjalnie niebezpiecznym sytuacjom, takim jak pożary. Działa to na zasadzie automatycznego wyłączenia obwodu, kiedy przepływ prądu przekracza określoną wartość dopuszczalną. To nie tylko chroni instalację, ale również minimalizuje ryzyko dla użytkowników. Dzięki temu, bezpieczniki stanowią pierwszą linię obrony w systemach elektrycznych. Wiele standardów branżowych, takich jak normy PN-EN, podkreśla konieczność stosowania bezpieczników jako podstawowego elementu ochrony w instalacjach. W praktyce, stosowanie bezpieczników jest nie tylko wymogiem prawnym, ale również dobrą praktyką inżynierską zapewniającą długotrwałą i bezawaryjną pracę urządzeń elektrycznych.
Pytanie 7
Jakimi drutami nawojowymi można nawinąć uszkodzony transformator, aby zachował swoje parametry elektryczne, jeśli nie ma się drutu o takim samym polu przekroju poprzecznego jak pierwotny?
A. O przekroju dwa razy mniejszym, połączonymi szeregowo
B. O średnicy dwa razy mniejszej, połączonymi szeregowo
C. O średnicy dwa razy mniejszej, połączonymi równolegle
D. O przekroju dwa razy mniejszym, połączonymi równolegle
Odpowiedź, która sugeruje użycie drutu o przekroju dwa razy mniejszym, połączonym równolegle, jest prawidłowa ze względu na zasadę zachowania impedancji w transformatorach. Gdy zmniejszamy pole przekroju poprzecznego drutu nawojowego, zwiększa się jego oporność, co negatywnie wpływa na zdolność przewodzenia prądu. Aby zrekompensować tę utratę, łączenie dwóch lub więcej drutów równolegle pozwala na zwiększenie efektywnej powierzchni przekroju poprzecznego, co przeciwdziała wzrostowi oporności. W praktyce takie podejście jest zgodne z normami stosowanymi w rewitalizacji transformatorów, gdzie zachowanie parametrów elektrycznych jest kluczowe dla ich dalszego funkcjonowania. Dodatkowo, przy odpowiednim doborze materiałów izolacyjnych oraz średnicy drutów, można uzyskać wydajność bliską oryginalnym wartościom. Przykładem może być przezwojenie transformatora w elektrowniach, gdzie zastosowanie drutów o mniejszych średnicach, połączonych równolegle, skutkuje poprawą funkcjonowania urządzenia, a także wpływa na obniżenie kosztów materiałów. Takie praktyki są szeroko przyjęte w branży, co potwierdzają liczne publikacje i normy techniczne.
Pytanie 8
Jakim rodzajem wyłączników nadprądowych powinien być zabezpieczony obwód zasilania silnika klatkowego trójfazowego, którego parametry znamionowe to: PN = 11 kW, UN = 400 V, cos φ = 0,73, η = 80%?
A. S303 C40
B. S303 C20
C. S303 C32
D. S303 C25
Wybór niewłaściwego wyłącznika nadprądowego dla obwodu zasilania silnika klatkowego może wynikać z niepełnego zrozumienia obliczeń prądowych lub zasad doboru zabezpieczeń. Na przykład, odpowiedź S303 C25 może wydawać się atrakcyjna z uwagi na to, że wartość 25 A jest zbliżona do obliczonego prądu roboczego; jednak to podejście ignoruje istotny aspekt związany z ochroną przed przeciążeniem. W praktyce, wyłącznik nadprądowy powinien mieć wartość znamionową co najmniej 125% prądu roboczego silnika, aby skutecznie zareagować na chwilowe przeciążenia, które są normalne w pracy silników indukcyjnych. Z kolei wybór S303 C20 obniża margines bezpieczeństwa, co może prowadzić do niepożądanych wyłączeń w przypadku większych obciążeń. Odpowiedź S303 C40 jest również niewłaściwa, ponieważ wyłącznik ten ma zbyt dużą wartość znamionową, co może prowadzić do braku ochrony przed przeciążeniem, a także zwiększa ryzyko uszkodzenia silnika w przypadku zwarcia. Kluczowe przy doborze wyłącznika jest więc zrozumienie nie tylko aktualnych parametrów obciążenia, ale także zachowań dynamicznych urządzeń elektrycznych, co składa się na prawidłowe zabezpieczenie instalacji elektrycznej zgodnie z normami i najlepszymi praktykami branżowymi.
Pytanie 9
Na podstawie wyników pomiarów rezystancji wykonanych na zaciskach L1 i N grzejnika jednofazowego, którego schemat przedstawiono na rysunku, określ stan techniczny jego grzałek.
| Położenie przełącznika P1 | Położenie przełącznika P2 | Rezystancja między zaciskami L1 i N w Ω |
|---|---|---|
| 1 | 3 | ∞ |
| 1 | 4 | ∞ |
| 2 | 3 | 44 |
| 2 | 4 | 53 |
A. Uszkodzona jest tylko grzałka G1.
B. Wszystkie grzałki są uszkodzone.
C. Wszystkie grzałki są sprawne.
D. Sprawna jest tylko grzałka G3.
Grzałka G1 została zidentyfikowana jako uszkodzona na podstawie wyników pomiarów rezystancji. W sytuacji, gdy rezystancja wynosi nieskończoność, oznacza to, że nie ma przewodzenia prądu, co potwierdza, że urządzenie nie działa poprawnie. W przypadku grzałek G2 i G3, ich prawidłowe rezystancje wskazują na sprawność. W praktyce, takie pomiary są kluczowe dla oceny stanu technicznego urządzeń grzewczych. Regularne kontrole i pomiary rezystancji są zgodne z dobrą praktyką branżową, zapewniając bezpieczeństwo oraz efektywność działania urządzeń. Właściwe monitorowanie stanu grzałek pozwala na wczesne wykrywanie problemów, co z kolei przyczynia się do zmniejszenia kosztów eksploatacji oraz wydłużenia żywotności sprzętu. W takich sytuacjach zawsze należy kierować się obowiązującymi normami bezpieczeństwa, takimi jak PN-EN 60335-1, które regulują zasady użytkowania urządzeń elektrycznych.
Pytanie 10
Przy eksploatacji odbiornika, oznaczonego przedstawionym symbolem, przewód zasilający
A. nie musi mieć żyły PE.
B. musi mieć wtyczkę ze stykiem ochronnym.
C. musi mieć żyły ekranowane.
D. powinien mieć żyłę PE.
Odpowiedzi, które sugerują, że przewód zasilający musi mieć żyły ekranowane lub musi mieć żyłę PE, są nieprawidłowe, ponieważ w przypadku urządzeń klasy ochronności II nie ma takiej potrzeby. Koncepcje związane z koniecznością posiadania przewodu z żyłą PE wynikają z błędnego zrozumienia klasyfikacji sprzętu elektrycznego. Często mylnie zakłada się, że każde urządzenie elektryczne musi być uziemione dla zachowania bezpieczeństwa, jednak urządzenia klasy II są projektowane w sposób, który eliminuje ryzyko porażenia prądem elektrycznym bez potrzeby stosowania przewodu ochronnego. Pomocne może być przywołanie normy IEC 61140, która określa zasady ochrony przed porażeniem prądem elektrycznym. Zastosowanie żyły PE ma znaczenie głównie w urządzeniach klasy I, które nie są izolowane podwójnie i mogą stanowić ryzyko w przypadku awarii izolacji. Dlatego, stwierdzając, że przewód musi mieć żyłę PE, ignorujemy podstawowe zasady dotyczące klasyfikacji urządzeń i ich ochronności, co może prowadzić do nieprawidłowych praktyk w zakresie instalacji elektrycznych.
Pytanie 11
Obroty silnika indukcyjnego klatkowego obciążonego nominalnym momentem znacząco spadły. Jakie mogą być tego przyczyny?
A. Zadziałanie przekaźnika termicznego
B. Przepalony bezpiecznik topikowy w jednej z faz
C. Zbyt wysoka temperatura uzwojeń
D. Zwarcie w obwodzie wirnika
Zadziałanie przekaźnika termicznego zazwyczaj wskazuje na nadmierne nagrzewanie się silnika, co w konsekwencji prowadzi do wyłączenia go w celu ochrony przed uszkodzeniem. Chociaż taki stan rzeczy może również skutkować zmniejszeniem obrotów, to nie jest on pierwotną przyczyną opisanego scenariusza, gdyż w przypadku zadziałania przekaźnika termicznego silnik zwykle zatrzymuje się całkowicie, a nie zmienia jedynie obroty. Z kolei zwarcie w obwodzie wirnika powoduje poważne uszkodzenia, a nie tylko spadek obrotów. Tego rodzaju usterka prowadzi do natychmiastowego wyłączenia silnika z powodu nadmiernego prądu, a nie delikatnego spadku wydajności. Ponadto, zbyt wysoka temperatura uzwojeń jest zwykle wynikiem niewłaściwego chłodzenia lub nadmiernego obciążenia, a nie bezpośrednią przyczyną nagłego spadku obrotów, co jest istotnym zagadnieniem w kontekście eksploatacji silników. Typowe błędy myślowe w tym przypadku polegają na myleniu symptomów z przyczynami; zrozumienie mechanizmu działania silnika indukcyjnego oraz jego zabezpieczeń jest kluczowe dla prawidłowej diagnostyki i utrzymania urządzeń w ruchu. Dlatego istotne jest stosowanie się do standardów eksploatacyjnych oraz okresowe przeglądy instalacji.
Pytanie 12
Do wykonania WLZ w instalacji trójfazowej jak na rysunku należy zastosować przewód typu
A. UTP
B. LgY
C. YKY
D. YDY
Przewód typu YKY jest najlepszym wyborem do wykonania wewnętrznej linii zasilającej (WLZ) w instalacji trójfazowej. Jego konstrukcja, oparta na miedzi i izolacji PVC, zapewnia odporność na różne warunki atmosferyczne oraz mechaniczne uszkodzenia, co jest kluczowe w instalacjach zarówno wewnętrznych, jak i zewnętrznych. W praktyce, YKY jest często stosowany w instalacjach przemysłowych oraz w budynkach mieszkalnych, gdzie wymagana jest stabilna i bezpieczna dostawa energii elektrycznej. Użycie przewodu YKY pozwala na zachowanie wysokiej wydajności energetycznej oraz minimalizację strat energii. Dodatkowo, zgodność z normami PN-EN 60228 oraz PN-EN 50525 potwierdza jego zastosowanie w instalacjach trójfazowych. Wybór YKY zamiast YDY jest uzasadniony tym, że YDY, mimo że również wykonany z miedzi, ma mniejszą odporność na czynniki zewnętrzne, co może prowadzić do uszkodzeń w trudniejszych warunkach. Właściwy dobór przewodu jest kluczowy dla zapewnienia bezpieczeństwa oraz efektywności instalacji elektrycznej.
Pytanie 13
Podczas remontu układu napędowego zawierającego silnik, którego schemat połączeń przedstawiono na rysunku, wymieniono rozrusznik na inny, o rezystancji Rr dwukrotnie wyższej niż pierwotnie. Spowoduje to w przybliżeniu dwukrotne zmniejszenie
A. strumienia magnetycznego wzbudzenia.
B. prądu rozruchowego.
C. prądu uzwojenia wzbudzenia.
D. czasu rozruchu.
Wybór prądu rozruchowego jako odpowiedzi jest poprawny, ponieważ opiera się na fundamentalnych zasadach prawa Ohma. Prawo to mówi, że prąd (I) w obwodzie elektrycznym jest odwrotnie proporcjonalny do rezystancji (R), przy stałym napięciu (U). W sytuacji, gdy rezystancja rozrusznika wzrasta dwukrotnie, skutkuje to spadkiem prądu o połowę, gdyż prąd można określić równaniem I = U/R. W praktyce, zmniejszenie prądu rozruchowego jest kluczowe, gdyż nadmierny prąd może prowadzić do uszkodzenia komponentów, a nawet do awarii systemu. W branży elektrycznej i motoryzacyjnej, optymalizacja prądu rozruchowego jest istotna dla wydajności oraz trwałości silników. Przykładem mogą być instalacje, w których zbyt wysoki prąd rozruchowy prowadzi do przeciążenia i uszkodzenia akumulatorów. Dobrze zaprojektowane systemy rozruchowe powinny uwzględniać odpowiednie wartości rezystancji, aby osiągnąć pożądany prąd rozruchowy, co podkreśla standardy związane z bezpieczeństwem i efektywnością energetyczną.
Pytanie 14
Jaki jest maksymalny dopuszczalny czas wyłączenia zasilania w celu zapewnienia ochrony przed porażeniem elektrycznym w przypadku uszkodzenia w systemie sieciowym TN-S, kiedy napięcie fazowe przekracza 400 V, a obwody odbiorcze mają prąd znamionowy do 32 A?
A. 0,8 s
B. 0,5 s
C. 0,2 s
D. 0,1 s
Czas wyłączenia zasilania w instalacjach elektrycznych jest kluczowym elementem ochrony przed porażeniem prądem. W przypadku odpowiedzi, które wskazują na czasy wyłączenia dłuższe niż 0,1 s, istnieje fundamentalne nieporozumienie dotyczące norm ochrony przeciwporażeniowej. Czas 0,5 s czy 0,2 s, choć mogą wydawać się wystarczające, nie spełniają wymogów stawianych przez normy, takie jak PN-EN 60364-4-41, które jasno określają, że najkrótszy czas wyłączenia zasilania powinien wynosić 0,1 s dla obwodów o prądzie znamionowym do 32 A w układzie TN-S. W wydłużonych czasach wyłączenia zwiększa się ryzyko dla zdrowia użytkowników, ponieważ dłuższa ekspozycja na prąd może prowadzić do poważnych obrażeń. Typowe błędy myślowe prowadzące do takich wniosków obejmują ignorowanie specyfiki norm oraz nieprawidłowe rozumienie zasad działania zabezpieczeń elektrycznych. Często myli się również czasy wyłączenia dla różnych rodzajów instalacji, co prowadzi do stosowania niewłaściwych wartości czasowych, które mogą być nieadekwatne do zapewnienia bezpieczeństwa. Wiedza o ochronie przed porażeniem prądem oraz znajomość aktualnych norm są kluczowe dla projektowania i eksploatacji instalacji elektrycznych, aby zminimalizować ryzyko wypadków i zapewnić bezpieczeństwo użytkowników.
Pytanie 15
Podczas naprawy obwodu zasilania silnika indukcyjnego trójfazowego o mocy 7,5 kW technik ma wymienić uszkodzony przewód OWY 4×4 mm2 450 V/750 V na nowy. Która z poniższych właściwości przewodu H03RR-F 4G4 uniemożliwia jego wykorzystanie w miejsce dotychczasowego?
A. Niewłaściwy materiał izolacji przewodu
B. Zbyt niskie napięcie znamionowe przewodu
C. Brak żyły izolowanej w kolorze żółtozielonym
D. Zbyt mały przekrój znamionowy żył przewodu
Wybór przewodu H03RR-F 4G4 może wydawać się odpowiedni na pierwszy rzut oka, jednak istnieje kilka kluczowych powodów, dla których nie może on zastąpić przewodu OWY 4×4 mm² 450 V/750 V. Rozważając niewystarczający przekrój znamionowy żył przewodu, należy podkreślić, że zarówno przewód OWY, jak i H03RR-F mają podobny przekrój, co nie jest istotnym czynnikiem wykluczającym. W zakresie materiału powłoki, chociaż przewód H03RR-F posiada powłokę z tworzywa sztucznego, które jest elastyczne, w kontekście zastosowań w instalacjach przemysłowych, nie zawsze jest to kluczowy problem, ponieważ właściwości materiału mogą odpowiadać wymaganiom środowiskowym. Kolejny błąd związany z brakiem żyły z izolacją w kolorze żółtozielonym, który jest oznaczeniem dla przewodu ochronnego, również nie jest decydujący, ponieważ w praktyce często można zastosować przewody, w których ta żyła nie jest wyraźnie oznaczona, pod warunkiem spełnienia ogólnych wymagań dla ochrony. Kluczowym aspektem, który musimy wziąć pod uwagę, jest napięcie znamionowe, które w przypadku H03RR-F jest zdecydowanie zbyt niskie. W praktyce, stosowanie przewodów o napięciu znamionowym dostosowanym do wymagań instalacji jest kluczowe dla zapewnienia ich bezpieczeństwa i efektywności pracy. Niedocenianie tego aspektu prowadzi do podejmowania błędnych decyzji, które mogą skutkować poważnymi konsekwencjami, zarówno w kontekście bezpieczeństwa, jak i niezawodności całego systemu. Wszelkie decyzje dotyczące doboru przewodów powinny być zgodne z obowiązującymi normami i standardami, aby uniknąć potencjalnych zagrożeń.
Pytanie 16
Jaką czynność należy wykonać podczas inspekcji instalacji elektrycznej w budynku mieszkalnym przed jego oddaniem do użytku?
A. Zmierz czas samoczynnego wyłączenia zasilania
B. Zbadaj rezystancję izolacji instalacji elektrycznej
C. Zweryfikuj poprawność doboru przekroju przewodów
D. Przeprowadź próbę ciągłości połączeń wyrównawczych
Pomiar czasu samoczynnego wyłączenia zasilania, pomiar rezystancji izolacji oraz próba ciągłości połączeń wyrównawczych są ważnymi czynnościami w procesie kontroli instalacji elektrycznej, jednak nie odnoszą się bezpośrednio do kluczowego aspektu, jakim jest dobór przekroju przewodów. Samoczynne wyłączenie zasilania jest testem, który sprawdza, czy zabezpieczenia instalacji działają prawidłowo w sytuacji awaryjnej, ale nie zapewnia informacji o tym, czy przewody są odpowiednio dobrane do obciążeń, które będą na nie oddziaływać. Pomiar rezystancji izolacji jest istotny dla oceny stanu izolacji, ale również nie informuje o ewentualnych problemach związanych z przekrojem przewodów. Próba ciągłości połączeń wyrównawczych dotyczy głównie zapewnienia skuteczności ochrony przed porażeniem prądem elektrycznym, a nie właściwego doboru przekroju. W kontekście projektowania instalacji elektrycznych, istotne jest, aby przed oddaniem budynku do użytku upewnić się, że wszystkie przewody są odpowiednio dobrane pod względem przekrojów, aby uniknąć przegrzewania się oraz niebezpieczeństw wynikających z niewłaściwej eksploatacji. Brak uwagi na ten aspekt może prowadzić do poważnych zagrożeń, takich jak pożary lub awarie systemu elektrycznego, co podkreśla znaczenie planowania i analizy technicznej przed zakończeniem prac budowlanych.
Pytanie 17
Jakie są minimalne wymagania, oprócz odpowiedniego wykształcenia, które powinna spełniać osoba odpowiedzialna za przeprowadzanie pomiarów odbiorczych instalacji elektrycznej w budynku mieszkalnym?
A. Jedynie świadectwo kwalifikacyjne w zakresie E
B. Świadectwo kwalifikacyjne w zakresie E + pomiary
C. Świadectwo kwalifikacyjne w zakresie E + D + pomiary
D. Wyłącznie świadectwo kwalifikacyjne w zakresie D
Osoba wykonująca pomiary odbiorcze instalacji elektrycznej w budynku mieszkalnym powinna posiadać świadectwo kwalifikacyjne w zakresie E, które uprawnia do eksploatacji urządzeń, instalacji i sieci elektrycznych. Dodatkowo, ważnym elementem jest posiadanie wiedzy oraz umiejętności praktycznych w zakresie przeprowadzania pomiarów. Wiedza ta obejmuje znajomość metod pomiarowych, zasad ich wykonywania oraz interpretacji wyników. Pomiary odbiorcze są kluczowe dla zapewnienia bezpieczeństwa i niezawodności instalacji elektrycznej. Na przykład, pomiar rezystancji izolacji pozwala na ocenę stanu zabezpieczeń przed porażeniem elektrycznym, co jest szczególnie istotne w domowych instalacjach. Standardy branżowe, takie jak PN-EN 60204-1, podkreślają znaczenie takich pomiarów dla zapewnienia zgodności z normami bezpieczeństwa. Z tego powodu posiadanie świadectwa kwalifikacyjnego w zakresie E wraz z umiejętnością wykonywania pomiarów jest niezbędne do efektywnego i bezpiecznego wykonywania prac w tej dziedzinie.
Pytanie 18
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 19
Podczas wymiany trójfazowego wyłącznika różnicowoprądowego należy mieć na uwadze, że do wyłącznika nie może być podłączony przewód
A. fazowy LI
B. fazowy L2
C. neutralny N
D. ochronny PE
Odpowiedź dotycząca przewodu ochronnego PE jako nieodpowiedniego do podłączenia do trójfazowego wyłącznika różnicowoprądowego jest poprawna. Przewód ochronny PE ma za zadanie zapewnienie bezpieczeństwa użytkowników poprzez odprowadzenie prądu w przypadku awarii do ziemi, co zmniejsza ryzyko porażenia prądem elektrycznym. Wyłącznik różnicowoprądowy jest zaprojektowany do monitorowania różnicy prądów między przewodami fazowymi a neutralnym. Podłączenie przewodu PE do tego urządzenia nie tylko jest niezgodne z jego przeznaczeniem, ale również może prowadzić do niebezpiecznych sytuacji, w których wyłącznik nie zadziała w przypadku wykrycia różnicy prądu. Zgodnie z normami PN-IEC 61008-1, wyłączniki różnicowoprądowe powinny być podłączane w sposób, który umożliwia ich prawidłowe działanie i spełnienie wymogów związanych z ochroną przeciwporażeniową. Przykładem poprawnej instalacji jest wykorzystanie wyłącznika różnicowoprądowego w połączeniu z przewodami fazowymi i neutralnym, co zapewnia skuteczną ochronę i minimalizuje ryzyko uszkodzeń.
Pytanie 20
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 21
Wartość rezystancji cewki stycznika w układzie sterującym silnikiem wynosi 0 Ω. Co można na podstawie tego pomiaru wnioskować?
A. przewód fazowy jest odłączony
B. cewka stycznika działa prawidłowo
C. cewka stycznika jest uszkodzona
D. przewód neutralny jest odłączony
Rozważając inne odpowiedzi, można zauważyć, że stwierdzenie o odłączeniu przewodu fazowego jest mylne, ponieważ w przypadku odłączonego przewodu nie można by było zmierzyć rezystancji cewki. Przy braku połączenia zasilania nie byłoby żadnych wartości pomiarowych. Z drugiej strony, twierdzenie o sprawności cewki stycznika również jest fałszywe, ponieważ pomiar rezystancji 0 Ω wskazuje na zwarcie, co jest jednoznacznie oznaką uszkodzenia, a nie sprawności. Z kolei koncepcja odłączenia przewodu neutralnego również nie może być uznana za prawidłową, ponieważ niezależnie od stanu przewodu neutralnego, cewka stycznika, będąc elementem elektromagnetycznym, wymaga zarówno przewodu fazowego, jak i neutralnego do prawidłowego działania. W związku z tym, wszelkie błędne wnioski prowadzą do nieporozumień dotyczących diagnozowania problemów z cewkami styczników. Kluczowe jest zrozumienie, że pomiar rezystancji jest podstawowym narzędziem w diagnostyce, a jego interpretacja wymaga wiedzy o działaniu układów elektrycznych. Umiejętność skutecznej diagnostyki pozwala uniknąć kosztownych przestojów i niebezpieczeństw związanych z niewłaściwym działaniem instalacji.
Pytanie 22
Przedstawiony amperomierz jest przygotowany do pomiaru prądu
A. rozruchu silnika szeregowego prądu stałego.
B. wyjściowego prądnicy synchronicznej.
C. pobieranego z sieci przez spawarkę transformatorową.
D. sterującego tyrystorem mocy.
Amperomierz przedstawiony na zdjęciu to urządzenie cęgowe, które umożliwia pomiar prądu w obwodach elektrycznych bez konieczności ich rozłączania. W przypadku rozruchu silnika szeregowego prądu stałego, prąd rozruchowy może osiągać wartości znacznie wyższe niż nominalne, co może prowadzić do uszkodzenia silnika, jeśli nie zostanie odpowiednio monitorowane. Amperomierz cęgowy jest idealnym rozwiązaniem w takich sytuacjach, ponieważ pozwala na szybki i bezinwazyjny pomiar prądu bez zakłócania pracy urządzenia. Zastosowanie tego typu mierników jest szczególnie istotne w przemyśle, gdzie ochrona urządzeń przed przeciążeniem jest kluczowa dla ich niezawodności i długowieczności. Dobrą praktyką w monitorowaniu prądów rozruchowych jest stosowanie cęgów pomiarowych zgodnych z normami PN-EN 61010, co zapewnia bezpieczeństwo i dokładność pomiarów.
Pytanie 23
Który z mierników przeznaczony jest do bezpośredniego pomiaru napięcia na uzwojeniu wzbudzenia maszyny synchronicznej?
A. Miernik 3.
B. Miernik 1.
C. Miernik 4.
D. Miernik 2.
Wybór czegoś innego niż woltomierz do pomiaru napięcia na uzwojeniu wzbudzenia maszyny synchronicznej to po prostu zła decyzja. Amperomierze, jak Miernik 1 i Miernik 2, są stworzone do mierzenia natężenia prądu, więc do napięcia się nie nadają. Jak użyjesz amperomierza do pomiaru napięcia, to możesz dostać błędne odczyty, a w najgorszym przypadku nawet zepsuć urządzenie, bo amperomierze muszą być podłączone w szereg, co przy pomiarze napięcia nie ma sensu. Poza tym, woltomierz, taki jak Miernik 4, działa na zasadzie pomiaru różnicy potencjałów, co jest mega istotne dla działania maszyny synchronicznej. Jak ktoś nie rozumie różnicy między tymi urządzeniami i ich zastosowaniami, to może popełnić duże błędy w diagnostyce systemów elektrycznych. W przemyśle, gdzie kontrolowanie parametrów elektrycznych jest na wagę złota, źle dobrany sprzęt może prowadzić do dużych problemów i awarii. Dlatego tak ważne jest, żeby wiedzieć, jakie narzędzia wybrać do różnych pomiarów, bo to jest kluczowe w branży elektrycznej.
Pytanie 24
Którą charakterystykę czasowo-prądową powinien mieć nadprądowy wyłącznik instalacyjny odpowiedni do zastąpienia bezpiecznika o wkładce topikowej gF?
A. Charakterystykę D
B. Charakterystykę C
C. Charakterystykę K
D. Charakterystykę B
Przy doborze wyłącznika nadprądowego jako zamiennika dla bezpiecznika topikowego gF kluczowe jest porównanie charakterystyk czasowo‑prądowych, a nie tylko samego prądu znamionowego. Wkładka gF jest wkładką pełnozakresową, stosunkowo szybką, przeznaczoną głównie do ochrony przewodów i standardowych odbiorników, bez dużych prądów rozruchowych. Z tego powodu jej naturalnym odpowiednikiem jest wyłącznik instalacyjny o charakterystyce B. Wybór charakterystyki C, D lub K wynika często z myślenia: „im większa litera, tym mocniejszy i lepszy wyłącznik”, co jest dość typowym, ale mylącym uproszczeniem. Charakterystyka C jest przewidziana dla obwodów z umiarkowanymi prądami rozruchowymi, np. małe silniki, transformatory, urządzenia z dużą pojemnością wejściową. Człon elektromagnetyczny zadziała zwykle przy 5–10·In, więc przy tym samym prądzie znamionowym wyłącznik C pozwala na większe prądy rozruchowe niż B. W instalacji, gdzie wcześniej pracowała wkładka gF, zastosowanie C może spowodować, że przy zwarciu o niezbyt dużym prądzie wyłącznik nie zadziała wystarczająco szybko, co może pogorszyć warunki ochrony przeciwporażeniowej i termicznej przewodów. Jeszcze dalej idzie charakterystyka D, stosowana do silników o ciężkim rozruchu, transformatorów mocy, urządzeń spawalniczych. Tam wymagany jest bardzo duży prąd do zadziałania członu elektromagnetycznego (10–20·In). W typowej instalacji oświetleniowo‑gniazdowej taki wyłącznik może w ogóle nie zadziałać przy zwarciu o stosunkowo niewielkim prądzie zwarciowym, bo prąd zwarciowy nie osiągnie progu elektromagnetycznego. Z mojego doświadczenia wynika, że użycie charakterystyki D „na wszelki wypadek”, żeby nie wyłączało przy rozruchu, bywa spotykanym, ale bardzo złą praktyką, jeśli nie jest poparte obliczeniami pętli zwarcia. Charakterystyka K jest przeznaczona głównie do ochrony obwodów silnikowych i odbiorników indukcyjnych, gdzie występują krótkotrwałe, ale wysokie prądy rozruchowe. Ma ona specyficzny przebieg czasowo‑prądowy, który lepiej toleruje prądy rozruchowe, a jednocześnie zapewnia odpowiednią ochronę termiczną uzwojeń silników. Nie jest to zamiennik dla szybkiej wkładki gF w zwykłych obwodach instalacyjnych. Dobieranie K w miejsce gF tylko dlatego, że „jest bardziej przemysłowa” mija się z celem i może spowodować niewystarczającą szybkość wyłączenia przy zwarciach. Podsumowując, błędne odpowiedzi wynikają zwykle z ignorowania zależności między charakterystyką czasowo‑prądową a rodzajem chronionego obwodu. Dobrą praktyką jest, żeby przy zastępowaniu wkładki gF w zwykłej instalacji odbiorczej wybierać charakterystykę B, zachować tę samą wartość prądu znamionowego i sprawdzić spełnienie wymagań norm PN‑HD 60364 dotyczących czasu samoczynnego wyłączenia zasilania oraz doboru przekrojów przewodów.
Pytanie 25
Przygotowując miejsce do przeprowadzania badań odbiorczych trójfazowego silnika indukcyjnego o parametrach: UN = 230/400 V, PN = 4 kW, należy, oprócz wizualnej inspekcji i analizy stanu izolacji uzwojeń, uwzględnić między innymi realizację pomiarów
A. drgań
B. rezystancji uzwojeń
C. charakterystyki stanu jałowego
D. izolacji łożysk
Pomiar rezystancji uzwojeń silnika indukcyjnego jest kluczowym etapem w diagnostyce stanu technicznego tego urządzenia. Wartość rezystancji uzwojeń pozwala ocenić ich stan, a także zidentyfikować ewentualne uszkodzenia. W praktyce, pomiar ten powinien być przeprowadzany zgodnie z normami, takimi jak PN-EN 60034-1, które określają metody badania właściwości elektrycznych maszyn elektrycznych. Rezystancja uzwojeń wpływa na straty mocy, a ich zbyt wysoka wartość może wskazywać na problemy z przewodami lub złączeniami. Regularne monitorowanie rezystancji uzwojeń umożliwia wczesne wykrywanie problemów, co jest kluczowe dla utrzymania efektywności energetycznej i niezawodności pracy maszyny. W praktyce, wartości rezystancji uzwojeń porównuje się z danymi producenta oraz z wynikami pomiarów z przeszłości, co pozwala na identyfikację trendów i potencjalnych zagrożeń dla pracy silnika.
Pytanie 26
Jakie z wymienionych uszkodzeń można zidentyfikować podczas przeglądów instalacji?
A. Brak ciągłości przewodu neutralnego
B. Pogorszenie stanu mechanicznego złącz przewodów
C. Zbyt wysoka rezystancja przewodu uziemiającego
D. Brak ciągłości przewodu ochronnego
Prawidłowa odpowiedź to pogorszenie się stanu mechanicznego połączeń przewodów, ponieważ jest to problem, który można łatwo zauważyć podczas oględzin instalacji. Oględziny polegają na wizualnej inspekcji elementów instalacji, co pozwala na identyfikację widocznych uszkodzeń, takich jak korozja, luzne złącza czy pęknięcia. Te defekty mogą prowadzić do zwiększonego oporu elektrycznego, co z kolei wpływa na wydajność i bezpieczeństwo całego systemu. Zgodnie z normą PN-IEC 60364, regularne przeglądy instalacji elektrycznych są kluczowe dla zapewnienia ich bezpieczeństwa i sprawności. Przykładem praktycznym może być inspekcja połączeń w rozdzielnicach, gdzie luźne przewody mogą powodować przegrzewanie się i ryzyko pożaru. Dlatego identyfikacja pogorszenia stanu mechanicznego połączeń jest niezbędna w celu zapobiegania awariom i zapewnienia ciągłości działania instalacji.
Pytanie 27
Która z wymienionych prac modernizacyjnych w instalacji elektrycznej niskiego napięcia wymaga zastosowania maszyny przedstawionej na ilustracji?
A. Wykonanie instalacji elektrycznej natynkowej.
B. Rozbudowa instalacji elektrycznej podłogowej.
C. Przebudowa przyłącza napowietrznego.
D. Wymiana przyłącza ziemnego.
Wymiana przyłącza ziemnego to zadanie, które wymaga precyzyjnych i głębokich wykopów, aby móc prawidłowo zainstalować nowe kable elektryczne. Maszyna przedstawiona na ilustracji, czyli koparka łańcuchowa, jest idealnym narzędziem do tego celu, ponieważ umożliwia wykopanie rowów o odpowiedniej głębokości i szerokości, co jest kluczowe dla zapewnienia bezpieczeństwa i funkcjonalności instalacji elektrycznej. Przykładowo, podczas wymiany przyłącza ziemnego, należy zachować szczególną ostrożność, aby unikać uszkodzenia istniejących instalacji podziemnych, takich jak rury wodociągowe czy gazowe. W standardach branżowych, takich jak PN-EN 50110, podkreśla się znaczenie dokładności i staranności w wykonywaniu takich prac, aby zminimalizować ryzyko awarii oraz zapewnić długotrwałość nowej instalacji. W praktyce, wykopy powinny być planowane z wyprzedzeniem, a teren powinien być odpowiednio oznakowany, co jest zgodne z dobrymi praktykami w dziedzinie bezpieczeństwa pracy i ochrony środowiska.
Pytanie 28
Jakie metody zapewniają ochronę przed porażeniem w instalacji fotowoltaicznej na stronie prądu stałego w przypadku uszkodzenia?
A. użycie automatycznego wyłączenia zasilania przez zastosowanie bezpieczników topikowych
B. umieszczenie wszystkich komponentów na izolowanym podłożu
C. użycie automatycznego wyłączenia zasilania poprzez wyłączniki nadprądowe
D. wykonanie wszystkich elementów w II klasie ochronności
Umieszczanie wszystkich urządzeń na podłożu izolacyjnym może wydawać się praktycznym rozwiązaniem, jednak nie zapewnia ono wystarczającego poziomu ochrony w przypadku uszkodzenia instalacji. Izolacja podłoża nie jest wystarczającym zabezpieczeniem, ponieważ nie eliminuje ryzyka pojawienia się napięcia na komponentach, które mogą stać się niebezpieczne w przypadku awarii. W przypadku wykonania urządzeń w II klasie ochronności, takie rozwiązanie zapewnia znacznie większą pewność bezpieczeństwa użytkowników. Stosowanie samoczynnego wyłączenia zasilania za pomocą bezpieczników topikowych również nie jest odpowiednim podejściem, ponieważ nie zapewnia ono szybkiej reakcji na awarie, a sama konstrukcja bezpieczników może nie być dostosowana do specyfiki prądu stałego. Co więcej, bezpieczniki topikowe mogą nie zadziałać w każdym przypadku awarii, co zwiększa ryzyko porażenia. Zastosowanie wyłączników nadprądowych, choć wydaje się lepszym rozwiązaniem, również nie jest wystarczające w kontekście instalacji fotowoltaicznych. Wyłączniki te są zaprojektowane przede wszystkim do ochrony przed przeciążeniem, niekoniecznie gwarantując pełne bezpieczeństwo w przypadku uszkodzenia izolacji lub innych awarii elektrycznych. W instalacjach takich jak fotowoltaiczne, gdzie prąd stały stanowi inne wyzwanie niż typowe systemy prądu zmiennego, odpowiednia klasa ochronności i zastosowanie odpowiednich zabezpieczeń są kluczowe dla bezpieczeństwa i zgodności z normami branżowymi.
Pytanie 29
Jaki parametr maszyny elektrycznej można określić za pomocą miernika przedstawionego na rysunku?
A. Prąd rozruchu silnika.
B. Napięcie zasilania.
C. Prędkość obrotową wału silnika.
D. Temperaturę obudowy silnika.
Odpowiedź, że można zmierzyć temperaturę obudowy silnika, jest poprawna. Miernik przedstawiony na zdjęciu to bezdotykowy miernik temperatury, który działa na zasadzie detekcji promieniowania podczerwonego emitowanego przez obiekty. W praktyce, takie urządzenia są szeroko stosowane w przemyśle, gdzie monitorowanie temperatury elementów maszynowych jest kluczowe dla zapobiegania przegrzewaniu się i uszkodzeniom. Mierzenie temperatury obudowy silnika pozwala na wczesne wykrycie problemów, takich jak niewłaściwe smarowanie, przeciążenie lub usterki wewnętrzne. Standardy branżowe, takie jak IEC 60034, zalecają regularne monitorowanie temperatury silników elektrycznych, co zwiększa ich niezawodność i wydajność. Dzięki tym pomiarom można również zoptymalizować procesy konserwacji, co z kolei prowadzi do zmniejszenia kosztów operacyjnych i wydłużenia żywotności maszyn.
Pytanie 30
Które z podanych wskazówek nie odnosi się do projektanta oraz wykonawcy nowej instalacji elektrycznej w lokalu mieszkalnym?
A. Odbiorniki o dużej mocy, które są zainstalowane na stałe, powinny być zasilane z wydzielonych obwodów
B. Gniazda wtykowe w kuchni należy zasilać z oddzielnego obwodu
C. Gniazda wtykowe w każdym pomieszczeniu zasilane powinny być z oddzielnego obwodu
D. Oddzielić obwody oświetlenia od obwodów z gniazdami wtykowymi
Gniazda wtykowe każdego pomieszczenia zasilać z osobnego obwodu to zalecenie, które nie znajduje zastosowania w standardach dotyczących instalacji elektrycznych w pomieszczeniach mieszkalnych. Według norm PN-IEC 60364-1 oraz wytycznych związanych z projektowaniem instalacji elektrycznych, obwody gniazd wtykowych mogą być grupowane, aby zminimalizować koszty i uprościć instalację. Zazwyczaj zaleca się, aby gniazda wtykowe w jednym pomieszczeniu były zasilane z jednego obwodu, co pozwala na efektywne wykorzystanie energii oraz ogranicza liczbę wymaganych obwodów w rozdzielnicy. Przykładowo, w typowej kuchni lub salonie, gdzie wykorzystuje się wiele gniazd wtykowych, projektowanie obwodów z wykorzystaniem jednego obwodu dla danego pomieszczenia jest praktycznym rozwiązaniem. Ponadto, stosując się do takich zasad, można uniknąć niepotrzebnej komplikacji w instalacji oraz eksploatacji, co sprzyja bezpieczeństwu użytkowania."
Pytanie 31
W którym z wymienionych pomieszczeń zaleca się ze względów bezpieczeństwa zamontowanie lampy przedstawionej na rysunku?
A. Magazynie spożywczym.
B. Warsztacie ślusarskim.
C. Piwnicy bloku mieszkalnego.
D. Pralni chemicznej.
Lampa przedstawiona na zdjęciu to lampa przemysłowa zaprojektowana z myślą o warunkach występujących w pralniach chemicznych. Jej konstrukcja zapewnia odporność na działanie chemikaliów oraz wilgoci, co czyni ją idealnym wyborem dla środowisk, gdzie takie czynniki są powszechne. W pralniach chemicznych często wykorzystuje się agresywne detergenty oraz inne substancje chemiczne, które mogą uszkodzić tradycyjne źródła światła. Zastosowanie lamp przemysłowych w tych obiektach nie tylko zwiększa bezpieczeństwo, ale również zapewnia odpowiednie oświetlenie, które jest kluczowe dla wydajności pracowników. Dobre praktyki w branży zalecają stosowanie oświetlenia, które spełnia normy EN 12464-1, co gwarantuje odpowiednią jakość światła w miejscach pracy. Przykładowo, lampa powinna być odporna na wysoką temperaturę i mieć stopień ochrony IP 65 lub wyższy, aby zapewnić długotrwałą eksploatację w trudnych warunkach.
Pytanie 32
Jaką maksymalną wartość prądu ustawioną na przekaźniku termobimetalowym można zastosować w obwodzie zasilania silnika asynchronicznego o parametrach znamionowych UN = 400 V, PN = 0,37 kW, I = 1,05 A, n = 2710 l/min, aby zapewnić skuteczną ochronę przed przeciążeniem?
A. It = 0,88 A
B. It = 1,15 A
C. It = 1,05 A
D. It = 1,33 A
Odpowiedź It = 1,15 A jest prawidłowa, ponieważ przekaźniki termobimetalowe są stosowane do zabezpieczania silników elektrycznych przed przeciążeniem. W przypadku silnika o mocy 0,37 kW i prądzie znamionowym 1,05 A, kluczowe jest, aby wartość prądu zadziałania przekaźnika była odpowiednio wyższa od prądu znamionowego, jednak nie możemy jej ustawić zbyt wysoko, aby nie narazić silnika na przeciążenie. Ustalenie wartości na 1,15 A zapewnia odpowiedni margines, który pozwala na chwilowe przeciążenia, ale jednocześnie chroni silnik przed długotrwałym działaniem w warunkach przeciążenia. W praktyce, przekaźniki termobimetalowe są często ustawiane na wartości 1,1-1,2-krotności prądu znamionowego, co odpowiada normom bezpieczeństwa i wydajności. Stosując taką wartość, możemy zminimalizować ryzyko uszkodzenia silnika oraz zwiększyć jego trwałość i niezawodność. Przykładem zastosowania mogą być układy zasilania silników w przemysłowych aplikacjach, gdzie kontrola prądu jest kluczowa dla zachowania efektywności operacyjnej.
Pytanie 33
Do nawinięcia stojana w trójfazowym silniku indukcyjnym o mocy 7,5 kW nie stosuje się
A. lakieru izolacyjnego
B. drutu nawojowego
C. izolacji żłobkowej
D. pierścienia zwierającego
Pierścień zwierający nie jest stosowany w przezwojeniu stojana trójfazowego silnika indukcyjnego o mocy 7,5 kW, ponieważ jego konstrukcja opiera się na rdzeniu stalowym, w którym uzwojenia są umieszczone w żłobkach. Pierścienie zwierające są używane głównie w silnikach z wirnikami klatkowym, gdzie zapewniają zamknięcie obwodu wirnika. W przypadku silników indukcyjnych z uzwojeniem stojana, kluczowe komponenty to drut nawojowy, izolacja żłobkowa oraz lakier izolacyjny. Drut nawojowy, wykonany z miedzi, jest niezbędny do utworzenia uzwojeń, które generują pole magnetyczne. Izolacja żłobkowa oraz lakier izolacyjny chronią drut przed zwarciem oraz uszkodzeniami mechanicznymi, a także zapewniają odpowiednią wydajność cieplną. Dobrze przeprowadzone przezwojenie zwiększa efektywność silnika, co jest istotne w kontekście obciążenia i żywotności maszyny.
Pytanie 34
Jaki będzie efekt przesterowania przekształtnika w układzie napędowym przedstawionym na rysunku, wywołanego chwilowym wzrostem momentu obciążenia pracującego silnika, jeżeli wielkością kontrolowaną na wyjściu układu jest jego prędkość obrotowa?
A. Zwiększenie częstotliwości i zmniejszenie napięcia zasilającego silnik.
B. Zmniejszenie częstotliwości i zmniejszenie napięcia zasilającego silnik.
C. Zmniejszenie częstotliwości i zwiększenie napięcia zasilającego silnik.
D. Zwiększenie częstotliwości i zwiększenie napięcia zasilającego silnik.
Wybór niepoprawnej odpowiedzi może wynikać z niepełnego zrozumienia zasad działania przekształtników w kontekście regulacji prędkości silników. W przypadku przesterowania układu, które ma miejsce przy chwilowym wzroście momentu obciążenia, nie możemy zakładać, że powinno nastąpić zmniejszenie częstotliwości lub napięcia. Zmniejszenie częstotliwości prowadziłoby do obniżenia prędkości obrotowej silnika, co jest sprzeczne z celem działania kontrolera, który dąży do utrzymania stabilnej prędkości. Ponadto, zmniejszenie napięcia zasilającego skutkowałoby spadkiem momentu obrotowego, co tylko pogłębiłoby problem przesterowania, w rezultacie prowadząc do dalszego obniżenia prędkości silnika. Takie myślenie, oparte na intuicji, ignoruje podstawowe zasady automatyki i regulacji, takie jak prawo zachowania energii oraz zasady działania układów kontrolnych. W praktyce, odpowiednia reakcja na zmiany obciążenia, jak zwiększenie napięcia i częstotliwości, jest kluczowa w zapewnieniu ciągłości oraz efektywności procesów przemysłowych. Warto również dodać, że nieprawidłowe reakcje mogą prowadzić do uszkodzenia sprzętu oraz zwiększenia kosztów operacyjnych, co w dłuższej perspektywie może mieć negatywny wpływ na rentowność przedsiębiorstwa.
Pytanie 35
Który z wymienionych zestawów narzędzi jest niezbędny podczas wymiany łożysk silnika przedstawionego na rysunku?
A. Klucz francuski nastawny, komplet wkrętaków PH, młotek gumowy, nóż monterski.
B. Komplet kluczy, komplet wkrętaków płaskich, szczypce boczne, ściągacz łożysk.
C. Komplet kluczy, komplet wkrętaków PZ, ściągacz łożysk, tuleja do łożysk.
D. Komplet wkrętaków PH, młotek, przecinak, szczypce uniwersalne.
Wybór niewłaściwych zestawów narzędzi często wynika z niepełnego zrozumienia procesu wymiany łożysk w silniku elektrycznym. W przypadku narzędzi, które nie obejmują ściągacza łożysk, istnieje ryzyko uszkodzenia komponentów silnika podczas próby demontażu starych łożysk, co może prowadzić do poważnych usterek. Brak tulei do łożysk w zestawie skutkuje nieprawidłowym montażem nowych łożysk, co może prowadzić do ich przedwczesnego zużycia oraz niewłaściwego działania silnika. Zestawy narzędzi, które polegają wyłącznie na kluczach francuskich lub wkrętakach, nie są w stanie zapewnić odpowiedniej siły i precyzji potrzebnej do skutecznego przeprowadzenia tej operacji. Użytkownik, który wybiera zestawy nie zawierające specjalistycznych narzędzi, może błędnie założyć, że wystarczą mu narzędzia uniwersalne, co prowadzi do wielu problemów podczas pracy. Właściwe podejście do wymiany łożysk wymaga nie tylko odpowiednich narzędzi, ale także znajomości procedur i technik, które zapewniają bezpieczeństwo i efektywność wykonywanej pracy. Dlatego kluczowe jest korzystanie z pełnego zestawu narzędzi, który zawiera wszystkie niezbędne elementy do przeprowadzenia wymiany łożysk zgodnie z najlepszymi praktykami w branży.
Pytanie 36
Dokumentacja użytkowania instalacji elektrycznych, które są chronione wyłącznikami nadmiarowo-prądowymi, nie musi zawierać
A. opisu doboru urządzeń zabezpieczających
B. spisu terminów oraz zakresów prób i pomiarów kontrolnych
C. specyfikacji technicznej instalacji
D. zasad bezpieczeństwa przy realizacji prac eksploatacyjnych
Wszystkie pozostałe odpowiedzi odnoszą się do kluczowych aspektów, które powinny być uwzględnione w instrukcji eksploatacji instalacji elektrycznych. Wykaz terminów oraz zakresów prób i pomiarów kontrolnych jest niezbędny, ponieważ regularne kontrole są podstawą utrzymania bezpieczeństwa i niezawodności instalacji. Dzięki nim można monitorować stan techniczny systemów i wykrywać potencjalne usterki. Charakterystyka techniczna instalacji również ma kluczowe znaczenie; zawiera informacje o parametrach pracy oraz specyfikacji zastosowanych elementów, co jest istotne dla personelu wykonującego prace eksploatacyjne. Zasady bezpieczeństwa przy wykonywaniu prac eksploatacyjnych są fundamentalne dla ochrony osób pracujących z instalacjami elektrycznymi. Zawierają one informacje o środkach ochrony osobistej oraz procedurach, które mają na celu zminimalizowanie ryzyka wystąpienia wypadków. Ignorowanie tych elementów w instrukcji eksploatacji może prowadzić do poważnych konsekwencji, w tym wypadków przy pracy. Warto podkreślić, że każdy z tych elementów jest zgodny z normami branżowymi, które nakładają obowiązek zapewnienia odpowiednich zabezpieczeń i procedur operacyjnych. Niezrozumienie ich znaczenia może prowadzić do błędnych wniosków oraz niedopatrzeń w procesie eksploatacji instalacji elektrycznych.
Pytanie 37
Jaką minimalną liczbę pracowników z wymaganymi kwalifikacjami powinien zagwarantować pracodawca do realizacji prób i pomiarów przy urządzeniach elektrycznych o napięciu poniżej 1 kV w biurze?
A. Trzech
B. Jednego
C. Dwóch
D. Czterech
Wybór większej liczby pracowników, jak czterech, trzech czy dwóch, wskazuje na nieporozumienie dotyczące zasadności liczby osób wymaganych do wykonania prac przy urządzeniach elektrycznych o napięciu poniżej 1 kV. Często przyjmuje się, że większa liczba osób zwiększa bezpieczeństwo, co jest mylnym wnioskiem. Z punktu widzenia norm bezpieczeństwa, takich jak PN-IEC 60364, kluczowe jest, aby osoba wykonująca prace była odpowiednio wykwalifikowana i przeszkolona, a nie koniecznie, aby do wykonania prostych zadań występowało wiele osób. Więcej pracowników może wprowadzać dodatkowe ryzyko, takie jak chaos operacyjny, czy trudności w komunikacji, co może prowadzić do nieefektywności i potencjalnie zwiększać ryzyko wypadków. W praktyce, w wielu sytuacjach, standardowe procedury operacyjne przewidują, że jedna osoba jest wystarczająca do wykonania prób i pomiarów, o ile posiada odpowiednie uprawnienia. Typowe błędy myślowe prowadzące do nieprawidłowych odpowiedzi to nadmierne skupienie na liczbie osób zamiast na ich kwalifikacjach oraz zrozumieniu specyfiki wykonywanych prac. Takie podejście może podważać efektywność działań i prowadzić do niepotrzebnych kosztów związanych z zatrudnieniem większej liczby pracowników.
Pytanie 38

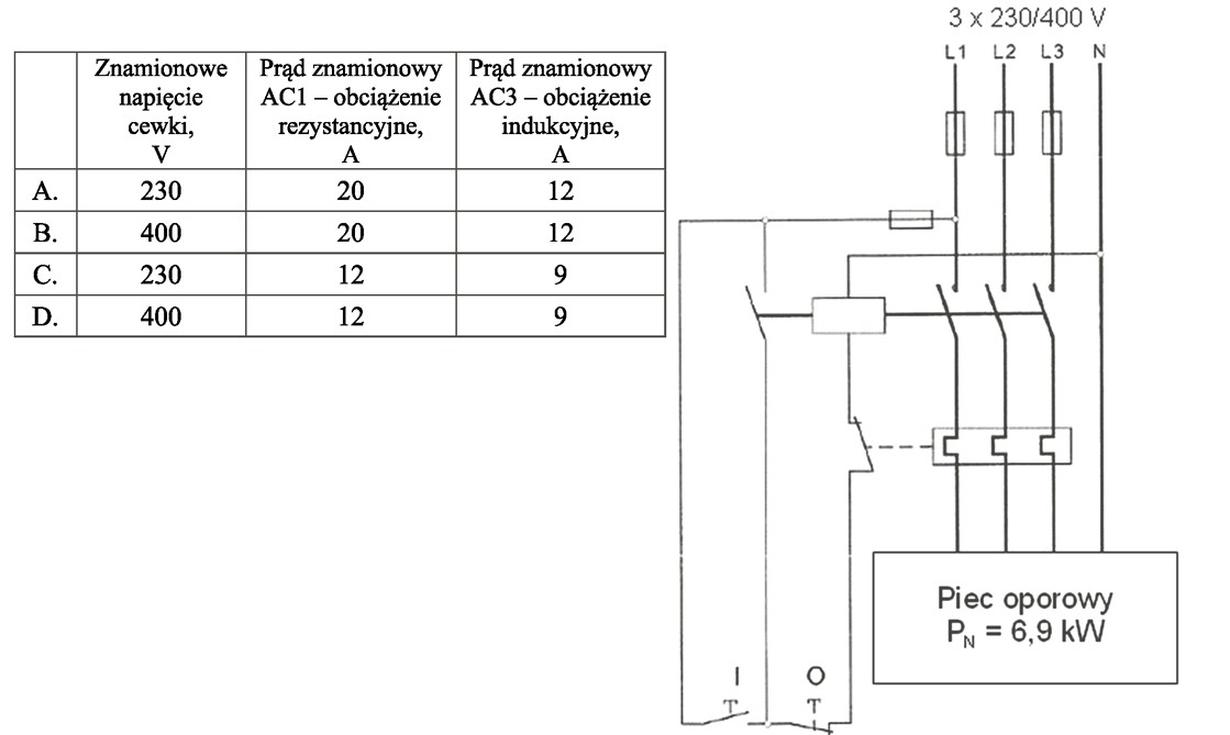

Dobierz stycznik do załączania i wyłączania pieca oporowego w układzie zasilania przedstawionym na schemacie.
A. C.
B. A.
C. B.
D. D.
Wybór niewłaściwego stycznika do załączania pieca oporowego może prowadzić do wielu problemów, zarówno technicznych, jak i bezpieczeństwa. Odpowiedzi, które nie uwzględniają napięcia cewki oraz prądu znamionowego, mogą prowadzić do sytuacji, w której stycznik nie jest w stanie skutecznie załączać lub wyłączać obciążenia, co może skutkować jego przegrzaniem, a w najgorszym przypadku – pożarem. Styczniki powinny być dobierane na podstawie rzeczywistych parametrów obciążenia – w tym przypadku prąd znamionowy pieca wynoszący 9.96 A wymaga, aby wybrany stycznik miał odpowiedni margines bezpieczeństwa. Odpowiedzi z zbyt niskim prądem znamionowym, jak na przykład 8 A, mogą być niewystarczające, co prowadzi do ich przegrzania i uszkodzenia. Ponadto, niewłaściwe napięcie cewki może skutkować niemożnością załączenia lub wyłączenia stycznika, co w aplikacjach przemysłowych stanowi poważne zagrożenie. Kluczowe jest, aby pamiętać, że dobór sprzętu elektrycznego musi być zgodny z obowiązującymi normami, takimi jak IEC 60947-4-1, które nakładają odpowiednie wymagania dotyczące parametrów styczników. Warto również zauważyć, że wybór styczników powinien uwzględniać długoterminowe koszty eksploatacji, a nie tylko początkowe wydatki, ponieważ niewłaściwy dobór może prowadzić do wyższych kosztów serwisowych i przestojów w pracy urządzeń.
Pytanie 39
Które elementy na zamieszczonym schemacie układu prostownikowego stanowią zabezpieczenie przed przepięciami komutacyjnymi?
A. Obwody R2C2
B. Bezpieczniki F2
C. Obwody R1C1
D. Bezpieczniki F3
W prostownikach i ogólnie w układach energoelektronicznych bardzo łatwo pomylić elementy odpowiedzialne za ochronę przed przepięciami z tymi, które chronią przed zwarciem czy przeciążeniem. Na schemacie mamy kilka grup elementów: obwody R1C1, obwody R2C2 oraz bezpieczniki F2 i F3. Wszystkie wyglądają „jakieś zabezpieczenia”, ale ich funkcje są zupełnie różne. Kluczowe jest zrozumienie, czym są przepięcia komutacyjne. Pojawiają się one wtedy, gdy prąd płynący przez element indukcyjny (np. uzwojenie transformatora, dławik, silnik) jest nagle przełączany lub przerywany. Indukcyjność „broni się” przed gwałtowną zmianą prądu, generując krótkotrwałe, wysokie skoki napięcia. Te impulsy mogą przebijać izolację, niszczyć diody, tyrystory, tranzystory mocy. Do ich ograniczania stosuje się układy RC, nazywane gasikami, snubberami, które montuje się bezpośrednio tam, gdzie zachodzi komutacja. Właśnie taką rolę pełnią obwody R2C2 – są skojarzone z częścią prostownikową i ich zadaniem jest tłumienie przepięć w momencie przełączania prądów. Natomiast obwody R1C1 w wielu schematach pełnią inną funkcję: mogą służyć jako układy filtrujące, formujące napięcie sterujące, kompensujące zakłócenia o wysokiej częstotliwości po stronie sterowania czy ograniczające zakłócenia przewodzone do sieci. One też wpływają na kształt przebiegów, ale nie są typowym zabezpieczeniem przed przepięciami komutacyjnymi w obwodzie mocy. Typowy błąd myślowy polega na tym, że każdy RC w układzie traktuje się jako „zabezpieczenie przed przepięciami”, co nie zawsze jest prawdą – liczy się miejsce wpięcia i kontekst pracy. Jeszcze częściej myli się zabezpieczenia przeciwprzepięciowe z bezpiecznikami topikowymi. Bezpieczniki F2 i F3 są przeznaczone do ochrony nadprądowej: zadziałają przy zwarciu, przeciążeniu, długotrwałym zbyt dużym prądzie. Ich zadaniem jest odłączyć obwód, żeby nie doszło do przegrzania przewodów, transformatora, prostownika. Nie reagują one na krótkie impulsy napięciowe o dużej wartości, bo energia tych impulsów jest zbyt mała, żeby przepalić topik. Dlatego bezpiecznik nie „gasi” przepięć komutacyjnych, tylko chroni instalację i urządzenie przed skutkami zwarć. Z mojego doświadczenia wielu uczniów patrzy na oznaczenie F i automatycznie zakłada, że to element „od wszystkich zagrożeń”. W rzeczywistości ochrona przed przepięciami to głównie odpowiednio dobrane układy RC, warystory, diody transilowe, a ochrona nadprądowa to bezpieczniki, wyłączniki nadprądowe czy wyłączniki silnikowe. Rozróżnienie tych funkcji jest kluczowe przy analizie schematów i przy późniejszej diagnostyce uszkodzeń.
Pytanie 40
To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
