Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 8 maja 2026 00:51
Data zakończenia: 8 maja 2026 01:01

Egzamin niezdany

Wynik: 7/40 punktów (17,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jaki skutek wywoła zmniejszenie wartości pojemności kondensatora C2 w układzie zasilacza napięcia stałego, którego schemat przedstawiono na rysunku?

A. Zwiększą się tętnienia napięcia UWE

B. Zmaleje wartość napięcia UWE

C. Wzrośnie wartość napięcia UWE

D. Zmniejszą się tętnienia napięcia UWE

Zwiększenie wartości tętnień napięcia UWE po zmniejszeniu pojemności kondensatora C2 wynika z jego roli jako filtru w układzie zasilacza napięcia stałego. Kondensatory w układach zasilających są kluczowe dla wygładzania tętnień, które pojawiają się po wyprostowaniu sygnału zmiennego. Gdy pojemność kondensatora jest mniejsza, ma on ograniczoną zdolność do przechowywania ładunku, co prowadzi do większych wahań napięcia na wyjściu. Przykładem zastosowania jest zasilacz impulsowy, gdzie kondensatory filtrujące są używane do eliminacji tętnień, zapewniając stabilne napięcie dla komponentów elektronicznych. W praktyce, aby zoptymalizować pracę zasilacza, zaleca się dobór kondensatorów zgodnie z ich pojemnością, co jest zgodne z normami dotyczącymi zasilania i stabilności układów elektronicznych. Wartości pojemnościowe kondensatorów są często określane na podstawie analizy charakterystyk pracy układu, co jest kluczowe dla zapewnienia jego efektywności.

Pytanie 2

Który spośród zaznaczonych na fotografii portów komputera jest interfejsem równoległym?

A. PS/2

B. RS-232

C. LPT

D. USB

Wybór odpowiedzi innej niż LPT wskazuje na nieporozumienie dotyczące klasyfikacji interfejsów komunikacyjnych. USB, chociaż bardzo popularny, jest interfejsem szeregowym, który przesyła dane w sposób sekwencyjny, co różni go od interfejsu równoległego. Użytkownicy często mylą USB z portem równoległym ze względu na jego powszechność i wszechstronność, jednak w rzeczywistości USB wykorzystuje architekturę, która umożliwia podłączanie wielu różnych urządzeń, ale działa w trybie szeregowym. PS/2, będący interfejsem przeznaczonym do klawiatur i myszy, również korzysta z przesyłania szeregowego bitów, co sprawia, że nie nadaje się do klasyfikacji jako port równoległy. Dodatkowo, port RS-232, choć wykorzystuje wiele linii do komunikacji, nadal jest klasyfikowany jako port szeregowy, ponieważ dane są przesyłane w formie sekwencyjnej. Te nieścisłości w zrozumieniu różnic między różnymi typami interfejsów mogą prowadzić do błędnych wniosków i trudności w prawidłowym łączeniu urządzeń. Dla efektywnej pracy z elektroniką i technologią informacyjną, istotne jest, aby zrozumieć te różnice, co pozwoli na lepsze dobieranie komponentów i ich prawidłowe wykorzystanie w praktyce.

Pytanie 3

Jakie są właściwe kroki do wykonania podczas wymiany uszkodzonej kamery monitoringu połączonej z rejestratorem wideo?

A. Odłączenie przewodu sygnałowego od kamery, odłączenie zasilania od kamery, zdemontowanie uszkodzonej kamery i zamontowanie nowej, podłączenie zasilania do kamery, podłączenie przewodu sygnałowego do kamery

B. Odłączenie zasilania od kamery, odłączenie przewodu sygnałowego od kamery, zdemontowanie uszkodzonej kamery i zamocowanie nowej, podłączenie przewodu sygnałowego do kamery, podłączenie zasilania do kamery

C. Odłączenie zasilania od kamery, demontaż kamery, odłączenie przewodu sygnałowego od uszkodzonej kamery i podłączenie do nowego urządzenia, zamontowanie kamery, podłączenie zasilania do kamery

D. Odłączenie zasilania od rejestratora, odłączenie przewodu sygnałowego od kamery, zdemontowanie uszkodzonej kamery i zamontowanie nowej, podłączenie przewodu sygnałowego do kamery, podłączenie zasilania do rejestratora

Wymiana kamery monitoringu wymaga precyzyjnego podejścia i znajomości właściwej kolejności działań. Nieprawidłowe podejście do tej procedury może prowadzić do poważnych problemów, takich jak uszkodzenie kamery, rejestratora czy nawet całego systemu monitoringu. Na przykład, odłączenie przewodu sygnałowego przed odłączeniem zasilania stwarza ryzyko uszkodzenia zarówno złącza sygnałowego, jak i wewnętrznych komponentów kamery, co może skutkować koniecznością wymiany całego urządzenia. Takie działanie jest sprzeczne z zasadami bezpieczeństwa i dobrymi praktykami branżowymi, które nakazują najpierw rozłączyć zasilanie. Dodatkowo, demontowanie kamery przed odłączeniem sygnału i zasilania narusza podstawowe zasady ochrony sprzętu. W przypadku podłączania nowej kamery, najpierw należy założyć przewód sygnałowy, a potem dostarczyć zasilanie, co jest istotne dla prawidłowego rozruchu i synchronizacji z systemem. W każdym przypadku kluczowe jest trzymanie się ustalonych procedur, aby uniknąć niepotrzebnych komplikacji i zapewnić funkcjonalność systemu monitoringu.

Pytanie 4

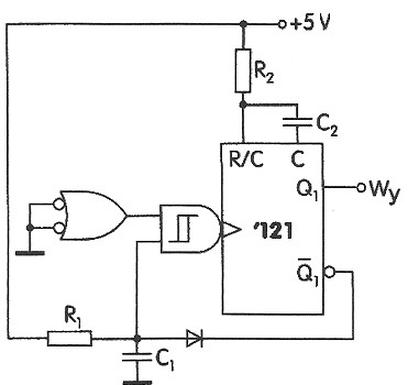

Na który parametr generatora fali prostokątnej, którego schemat przedstawiono na rysunku, mają wpływ elementy R2 i C2?

A. Na poziom napięcia fali prostokątnej.

B. Na czas trwania stanu wysokiego.

C. Na poziom składowej stałej przebiegu.

D. Na czas trwania stanu niskiego.

Odpowiedź jest poprawna, ponieważ elementy R2 i C2 w układzie generatora fali prostokątnej wpływają na czas trwania stanu wysokiego. W układzie tym, kondensator C2 ładowany jest przez opornik R2, co tworzy stałą czasową τ = R2*C2, która określa czas, przez jaki kondensator osiągnie napięcie progowe wymagane do przełączenia stanu przerzutnika Schmitta. To zjawisko jest kluczowe w projektowaniu układów cyfrowych, gdzie precyzyjne zarządzanie czasem sygnału jest niezbędne do zapewnienia synchronizacji i stabilności działania. Na przykład, w zastosowaniach takich jak generatory bitów w systemach komunikacyjnych czy w timerach, odpowiednie dobranie wartości R2 i C2 pozwala na uzyskanie pożądanej częstotliwości i stabilności sygnału. Zrozumienie wpływu tych elementów na czas trwania stanu wysokiego jest zgodne z najlepszymi praktykami inżynieryjnymi, które nakładają nacisk na precyzyjne projektowanie układów elektronicznych.

Pytanie 5

W projekcie kabel oznakowano jako S/FTP, co to oznacza?

A. skrętka z każdą parą w oddzielnym ekranie z folii, dodatkowo w ekranie z folii

B. skrętka ekranowana zarówno folią, jak i siatką

C. skrętka z każdą parą w oddzielnym ekranie z folii

D. skrętka z każdą parą foliowaną dodatkowo w ekranie z siatki

Błędna interpretacja oznaczenia S/FTP często prowadzi do nieporozumień w zakresie konstrukcji i właściwości kabli. Wiele z niepoprawnych odpowiedzi koncentruje się na różnych formach ekranowania, jednak nie odnoszą się one do kluczowego aspektu, jakim jest dodatkowa osłona dla każdej pary. Na przykład, odpowiedzi sugerujące jedynie ekranowanie par w folii lub folię z siatką pomijają istotny fakt, że w przypadku S/FTP ekranowanie powinno być zastosowane zarówno dla poszczególnych par, jak i dla całego kabla. Kable bez odpowiedniego podziału ekranów mogą być bardziej narażone na interferencje, co negatywnie wpływa na jakość sygnału. W praktyce, nieprawidłowe zrozumienie tych zasad prowadzi do zastosowania niewłaściwych kabli w środowiskach, gdzie zakłócenia mogą być znaczące. Kluczowe jest, aby przy wyborze kabli kierować się nie tylko ich typem, ale także zrozumieniem ich konstrukcji i zastosowania w kontekście standardów komunikacyjnych, co podkreśla znaczenie dokładności w stosowaniu terminologii branżowej.

Pytanie 6

Jaka wartość w systemie szesnastkowym odpowiada binarnej liczbie 01101101?

A. BC

B. 7B

C. C6

D. 6D

Odpowiedź 6D jest poprawna, ponieważ liczba binarna 01101101 w systemie szesnastkowym odpowiada wartości 6D. Aby zrozumieć, jak dokonano tej konwersji, warto zauważyć, że system binarny jest systemem pozycyjnym z podstawą 2, a system szesnastkowy ma podstawę 16. Liczbę binarną dzielimy na grupy po cztery bity, co daje nam 0110 i 1101. Następnie każdą z tych grup zamieniamy na odpowiadające wartości w systemie szesnastkowym: 0110 to 6, a 1101 to D. Tak więc, 01101101 to 6D w systemie szesnastkowym. W praktyce takie konwersje są niezwykle ważne, szczególnie w programowaniu na poziomie niskim oraz przy pracy z systemami sprzętowymi, gdzie operacje na bitach i bajtach są powszechne. Rozumienie konwersji między systemami liczbowymi jest fundamentalne w inżynierii oprogramowania oraz w projektowaniu systemów cyfrowych, gdzie często zachodzi potrzeba interpretacji wartości binarnych w bardziej zrozumiałych dla ludzi systemach, takich jak hex.

Pytanie 7

Jakie dodatkowe środki ochrony przeciwporażeniowej nie są wymagane podczas serwisowania urządzeń elektronicznych?

A. Ekranowanie elektromagnetyczne

B. Wyłączniki różnicowoprądowe

C. Uziemienie ochronne

D. Zerowanie ochronne

Ekranowanie elektromagnetyczne jest techniką stosowaną w celu ograniczenia wpływu pola elektromagnetycznego na urządzenia elektroniczne, jednak nie jest uznawane za środek ochrony przeciwporażeniowej, co czyni tę odpowiedź poprawną. W kontekście serwisowania urządzeń elektronicznych, kluczowymi środkami ochrony są uziemienie ochronne, wyłączniki różnicowoprądowe oraz zerowanie ochronne, które mają na celu ochronę przed porażeniem prądem elektrycznym. Uziemienie ochronne zapewnia bezpieczne odprowadzenie prądu do ziemi w przypadku uszkodzenia izolacji, co jest istotne w przypadku pracy z urządzeniami pod napięciem. Wyłączniki różnicowoprądowe wykrywają różnicę w prądzie między przewodami fazowym a neutralnym, co pozwala na szybkie odcięcie zasilania w przypadku wystąpienia nieprawidłowości. Zerowanie ochronne polega na podłączeniu obudowy urządzenia do uziemienia, co zwiększa bezpieczeństwo użytkowników. Ekranowanie elektromagnetyczne, mimo że jest ważne w kontekście minimalizacji zakłóceń w sygnałach, nie jest niezbędne dla ochrony przed porażeniem.

Pytanie 8

Przyrząd przedstawiony na rysunku służy do przytrzymywania

A. elementów elektronicznych podczas lutowania.

B. płytek drukowanych podczas lutowania.

C. stopu lutowniczego podczas lutowania.

D. szkła powiększającego podczas lutowania.

Przyrząd przedstawiony na zdjęciu, znany jako trzecia ręka, jest kluczowym narzędziem w procesie lutowania, szczególnie przy pracy z płytkami drukowanymi. Jego główną funkcją jest stabilne i precyzyjne utrzymanie płytek w odpowiedniej pozycji, co znacząco ułatwia lutowanie. Dzięki zastosowaniu tych narzędzi można uniknąć ruchów, które mogą prowadzić do uszkodzeń lutów lub samych komponentów. Użycie trzeciej ręki zwiększa efektywność pracy, gdyż operator ma obie ręce wolne, co pozwala na dokładniejsze manewrowanie lutownicą. W praktyce, przy lutowaniu skomplikowanych układów elektronicznych, takich jak te stosowane w projektach DIY lub prototypach, przyrząd ten jest nieoceniony. Dobrą praktyką jest także stosowanie podkładek lub mat antypoślizgowych, aby jeszcze bardziej zabezpieczyć elementy przed przypadkowym przesunięciem.

Pytanie 9

Skrót CCTV odnosi się do telewizji

A. przemysłowej

B. kablowej

C. naziemnej

D. satelitarnej

CCTV, czyli Closed-Circuit Television, odnosi się do systemu telewizji przemysłowej, który wykorzystuje kamery do nadzoru i monitorowania określonych obszarów. Systemy te działają w zamkniętej sieci, co oznacza, że przesyłane obrazy nie są dostępne publicznie, co zwiększa poziom bezpieczeństwa. Telewizja przemysłowa znajduje zastosowanie w różnych miejscach, takich jak sklepy, biura, parkingi czy obiekty przemysłowe, gdzie monitoring wzmacnia ochronę przed kradzieżą, wandalizmem czy innymi przestępstwami. Przykłady zastosowania to instalacja kamer monitorujących w strefach o podwyższonym ryzyku, takich jak wejścia do budynków użyteczności publicznej, co pozwala na szybszą reakcję służb porządkowych w razie incydentu. W kontekście standardów branżowych, wiele systemów CCTV jest zgodnych z normami ISO/IEC, co zapewnia ich wysoką jakość i niezawodność. Dobrze zaprojektowany system CCTV powinien również uwzględniać aspekty takie jak oświetlenie, kąt widzenia kamer oraz przechowywanie nagrań, co jest kluczowe dla skutecznego monitoringu.

Pytanie 10

Czujnik typu PIR służy do wykrywania

A. dymu

B. wilgoci

C. światła

D. ruchu

Czujka typu PIR (Passive Infrared Sensor) jest urządzeniem wykrywającym ruch na podstawie analizy promieniowania podczerwonego emitowanego przez obiekty w swoim zasięgu. Działa na zasadzie detekcji zmian temperatury w polu widzenia czujnika, co jest istotne w kontekście monitorowania obszaru. Czujki te są szeroko stosowane w systemach zabezpieczeń, automatyce budynkowej oraz inteligentnych domach. Przykładem zastosowania jest system alarmowy, w którym czujka PIR uruchamia alarm w momencie wykrycia ruchu, co zwiększa bezpieczeństwo obiektu. Standardy branżowe, takie jak EN 50131, definiują wymagania dotyczące wydajności i niezawodności takich czujek, aby zapewnić ich skuteczność w detekcji ruchu. Dzięki swojej konstrukcji czujki PIR są energooszczędne, co czyni je idealnym wyborem do zastosowań w nowoczesnych systemach automatyzacji, gdzie ważna jest efektywność energetyczna. Właściwe umiejscowienie czujnika oraz jego kalibracja są kluczowe dla optymalizacji działania, co podkreśla potrzebę stosowania dobrych praktyk w instalacji i użytkowaniu tych urządzeń.

Pytanie 11

Dwóch techników w czasie 5 godzin instaluje system wideofonowy dla 10 lokatorów. Koszt zakupu materiałów wynosi 2 000 zł. Jaki jest koszt instalacji dla jednego lokatora, jeżeli stawka roboczogodziny jednego pracownika to 50 zł, a całość obciążona jest 22% VAT?

A. 350 zł

B. 250 zł

C. 200 zł

D. 305 zł

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aby ustalić koszt instalacji dla pojedynczego lokatora, należy najpierw obliczyć całkowity koszt robocizny i materiałów. Dwóch monterów pracuje przez 5 godzin, co daje łącznie 10 roboczogodzin. Przy stawce 50 zł za godzinę roboczogodzina koszt robocizny wynosi 10 roboczogodzin x 50 zł = 500 zł. Następnie dodajemy koszt materiałów, który wynosi 2000 zł, co daje całkowity koszt instalacji równy 500 zł + 2000 zł = 2500 zł. Ponieważ instalacja dotyczy 10 lokatorów, koszt dla jednego lokatora wynosi 2500 zł / 10 = 250 zł. Należy jednak pamiętać, że do całkowitego kosztu dodawany jest podatek VAT w wysokości 22%. Zatem koszt brutto wynosi 250 zł + 22% x 250 zł = 250 zł + 55 zł = 305 zł. Takie podejście pokazuje, jak ważne jest uwzględnianie wszystkich kosztów oraz podatków przy kalkulacji cen, co jest standardem w branży budowlanej i instalacyjnej.

Pytanie 12

Elementy R, C w układzie generatora, którego schemat przedstawiono na rysunku, spełniają rolę

A. blokady składowej zmiennej.

B. przesuwnika fazy.

C. blokady składowej stałej.

D. układu polaryzacji.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź wskazująca na rolę przesuwnika fazy jest poprawna, ponieważ elementy R i C w układzie generatora sinusoidalnego pełnią kluczową funkcję w wytwarzaniu oscylacji. Przesuwnik fazy wykorzystuje różnice czasowe między sygnałem wejściowym a wyjściowym, co jest niezbędne do samowzbudzenia się oscylacji. W praktycznych zastosowaniach, takie układy znajdują zastosowanie w generatorach fali sinusoidalnej, które są wykorzystywane w różnych aplikacjach, od systemów komunikacji po zasilanie elektroniczne. W przypadku układów wzmacniaczy operacyjnych, projektując przesuwniki fazy, inżynierowie często stosują architekturę, która umożliwia uzyskanie stabilnych i precyzyjnych częstotliwości, co jest zgodne z najlepszymi praktykami w dziedzinie elektroniki. Zrozumienie działania przesuwników fazy jest nie tylko istotne dla projektowania układów elektronicznych, ale również dla analizy i optymalizacji istniejących rozwiązań, co może prowadzić do poprawy wydajności oraz jakości sygnałów.

Pytanie 13

Jak można ustalić miejsce, w którym doszło do uszkodzenia kabla przesyłającego sygnał telewizji kablowej do odbiorcy?

A. analizować parametry sygnału przy użyciu analizatora widma

B. zbadać parametry kabla za pomocą reflektometru

C. zmierzyć poziom sygnału w kanale zwrotnym

D. zmierzyć impedancję falową kabla

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Reflektometria jest kluczowym narzędziem do lokalizacji przerwań w kablach sygnałowych, w tym kabli telewizji kablowej. Reflektometr mierzy czas, w jakim sygnał wraca do urządzenia po odbiciu od przeszkód lub przerw w kablu. Dzięki temu technik może zidentyfikować miejsce przerwania, analizując charakterystykę odbicia sygnału w funkcji odległości. W praktyce, stosując reflektometr, technik może szybko zlokalizować problem, co pozwala na szybszą interwencję i minimalizację przestojów w dostępie do usług telewizyjnych. Jest to standard w branży, ponieważ umożliwia dokładną diagnozę i zmniejsza koszty związane z nieefektywną naprawą. Ponadto, reflektometria pozwala na ocenę innych parametrów kabla, takich jak straty sygnału czy impedancja, co daje pełny obraz stanu infrastruktury. Właściwe stosowanie tej metody jest zgodne ze standardami branżowymi, które podkreślają znaczenie precyzyjnych pomiarów w utrzymaniu jakości usług telewizyjnych.

Pytanie 14

Jakiego typu złącza mogą być zaciskane przy pomocy narzędzia przedstawionego na zdjęciu?

A. HDMI

B. TNC

C. BNC

D. RJ-45

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zaciskarka przedstawiona na zdjęciu jest dedykowana do złącz RJ-45, które są powszechnie stosowane w sieciach komputerowych Ethernet. Złącza te umożliwiają efektywne łączenie urządzeń, takich jak routery, komputery czy przełączniki. Zaciskanie końcówek RJ-45 polega na umieszczeniu odpowiednio przygotowanego kabla w złączu i użyciu narzędzia, które łączy przewody z złączem, zapewniając stabilne połączenie. W praktyce, złącza RJ-45 są zgodne z normami TIA/EIA-568, które określają standardy dla okablowania strukturalnego w budynkach. Warto także zwrócić uwagę na różnice między wtykami typu RJ-45 a innymi typami złącz, które nie wymagają zaciskania, jak na przykład HDMI. Zastosowanie zaciskarki do RJ-45 pozwala na elastyczność w konfiguracji sieci oraz możliwość szybkiego wykonywania przewodów na miejscu, co jest szczególnie ważne w dynamicznie zmieniających się środowiskach biurowych.

Pytanie 15

Aby umożliwić niezależny odbiór sygnałów satelitarnych przez dwa odbiorniki satelitarne, używa się konwertera

A. Monoblock

B. Unicable

C. Quad

D. Twin

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "Twin" jest jak najbardziej na miejscu! Konwerter typu Twin ma to do siebie, że pozwala na odbieranie sygnałów satelitarnych przez dwa odbiorniki w tym samym czasie. Ma dwa wyjścia, co znaczy, że każdy odbiornik działa niezależnie. To super sprawa w sytuacjach, gdzie potrzebujemy różnych kanałów w różnych pokojach. Dzięki temu jeden może oglądać jeden program, a drugi zupełnie coś innego. To naprawdę wygodne! W domach, gdzie telewizja satelitarna jest popularna, konwerter Twin jest częstym wyborem. Co więcej, nie musimy używać rozdzielaczy, które mogą osłabiać sygnał. Dobrze jest też wybierać konwertery zgodne z normami EN 50494, bo to zapewnia lepszą jakość sygnału i mniejsze zakłócenia. Pamiętajmy, że konwertery Twin są też świetne w systemach, gdzie sygnał jest ograniczony, więc to istotny element nowoczesnych instalacji satelitarnych.

Pytanie 16

Silne pole elektrostatyczne wywołuje

A. rozdzielenie laminatu, używanego jako podłoże płytki drukowanej

B. wzrost wilgotności powietrza

C. zakłócenia w funkcjonowaniu aparatury kontrolno-pomiarowej

D. wzrost temperatury otoczenia

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Silne pole elektrostatyczne może powodować zakłócenia w działaniu aparatury kontrolno-pomiarowej, co jest szczególnie istotne w kontekście urządzeń elektronicznych. W praktyce, te zakłócenia mogą prowadzić do błędnych odczytów, uszkodzeń sprzętu czy nawet całkowitego unieruchomienia systemu. Przykładem mogą być sytuacje, w których urządzenia pomiarowe, takie jak multimetry czy oscyloskopy, są narażone na wpływ silnych pól elektrostatycznych, co skutkuje nieprawidłowym działaniem. W branży elektronicznej, na przykład w laboratoriach badawczych, stosowane są standardy, takie jak IEC 61000-4-2, które regulują testowanie odporności na zakłócenia elektrostatyczne. Odpowiednie projektowanie i stosowanie ekranowania oraz uziemienia urządzeń jest kluczowe, aby zminimalizować wpływ pól elektrostatycznych na działanie aparatury. To wiedza, która powinna być podstawą dla inżynierów i techników pracujących w obszarze elektroniki oraz automatyki.

Pytanie 17

Aby podłączyć monitor do jednostki centralnej, należy użyć interfejsu

A. USB

B. IDE

C. SATA

D. D-SUB 15

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Interfejs D-SUB 15, znany również jako VGA (Video Graphics Array), jest standardowym złączem stosowanym do przesyłania sygnału wideo z jednostki centralnej do monitora. To złącze umożliwia przesyłanie analogowego sygnału wideo, co czyni je jednym z najczęściej stosowanych rozwiązań w przypadku starszych monitorów oraz projektorów. D-SUB 15 jest zaprojektowany do obsługi rozdzielczości do 640x480 pikseli przy 60 Hz, a w przypadku nowszych technologii może obsługiwać wyższe rozdzielczości, chociaż z ograniczeniami wynikającymi z analogowej natury sygnału. W praktyce, aby prawidłowo podłączyć monitor z interfejsem D-SUB 15, użytkownik powinien upewnić się, że zarówno jednostka centralna, jak i monitor mają odpowiednie złącza. D-SUB 15 jest powszechnie stosowany w różnych zastosowaniach, takich jak prezentacje multimedialne czy w biurach, gdzie starsze technologie nadal są w użyciu.

Pytanie 18

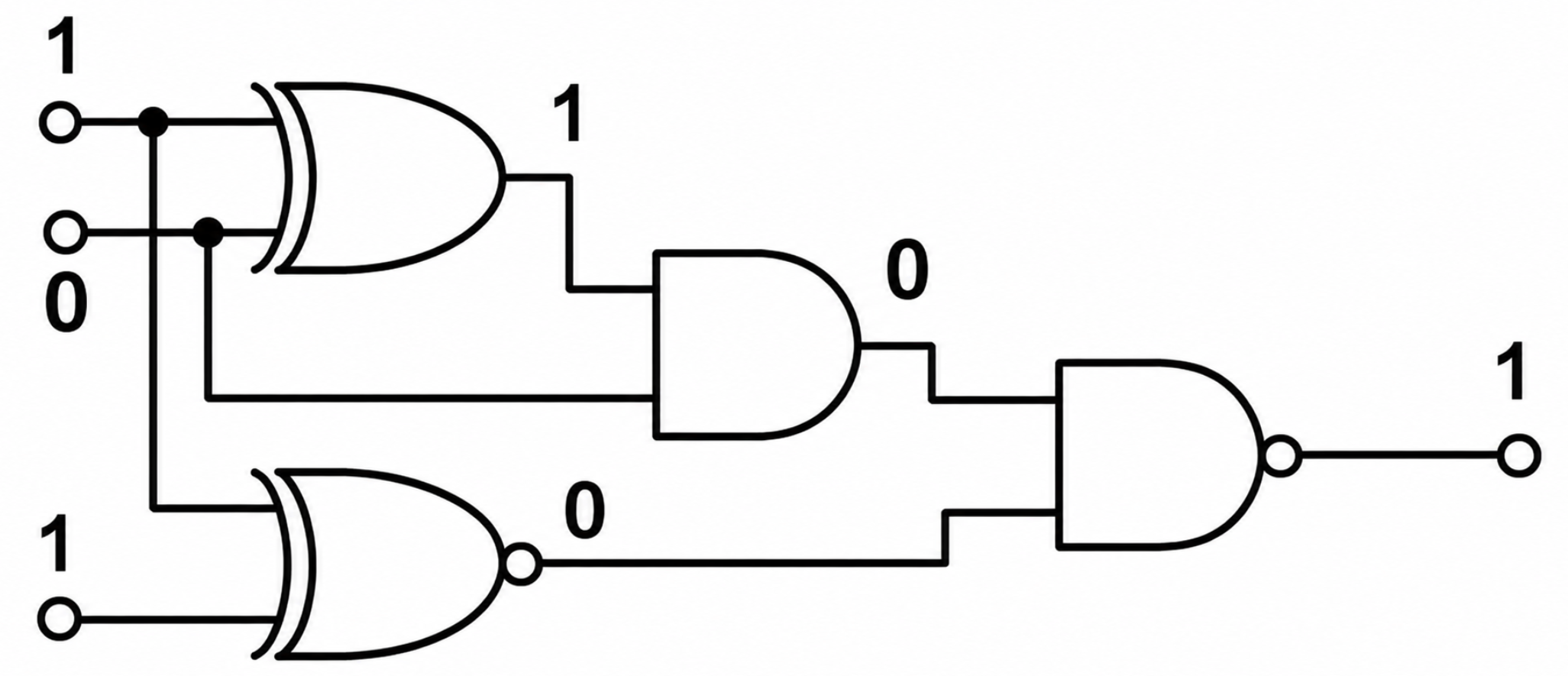

W wyniku pomiarów stanów logicznych stwierdzono, że uszkodzeniu uległa bramka

A. EX-NOR

B. AND

C. NAND

D. EX-OR

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Bramka EX-NOR, znana również jako bramka równoważności, jest kluczowym elementem w projektowaniu układów cyfrowych. Jej działanie polega na tym, że generuje stan wysoki (1) na wyjściu, gdy oba wejścia mają ten sam stan, co czyni ją przydatną w aplikacjach, gdzie porównywanie wartości logicznych jest niezbędne. Przykładowo, bramka ta znajduje zastosowanie w układach kontrolujących stany logiczne w systemach komputerowych, gdzie porównywanie bitów informacji jest kluczowe. W praktyce, w przypadku układów, w których działanie opiera się na równoważności sygnałów, uszkodzenie bramki EX-NOR może prowadzić do błędnych wyników w operacjach logicznych, co z kolei wpływa na cały system. Zgodnie z najlepszymi praktykami, projektanci układów powinni regularnie testować bramki EX-NOR w celu zapewnienia ich prawidłowego działania, szczególnie w aplikacjach krytycznych, takich jak systemy zabezpieczeń czy obliczenia w czasie rzeczywistym. Ważne jest, aby zrozumieć, jak uszkodzenie tej bramki może zakłócić funkcjonowanie całego obwodu logicznego.

Pytanie 19

Aby zapobiec aktywacji sabotażu podczas wymiany elektroniki w czujniku ruchu w prawidłowo funkcjonującym systemie alarmowym, należy wykonać następujące kroki:

A. otworzyć obudowę czujki, wymienić elektronikę, zamknąć obudowę czujki, włączyć tryb serwisowy w celu zapisania danych

B. wyłączyć system alarmowy, otworzyć obudowę czujki, wymienić elektronikę, zamknąć obudowę czujki, włączyć zasilanie systemu alarmowego

C. otworzyć obudowę czujki, włączyć tryb serwisowy, wyłączyć system alarmowy, wymienić elektronikę, zamknąć obudowę czujki, włączyć zasilanie systemu alarmowego

D. włączyć tryb serwisowy, wyłączyć system alarmowy, otworzyć obudowę czujki, wymienić elektronikę, zamknąć obudowę czujki, włączyć zasilanie systemu alarmowego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór właściwej procedury wymiany elektroniki w czujce ruchu w systemie alarmowym jest kluczowy dla zapewnienia bezpieczeństwa i integralności całego systemu. Włączenie trybu serwisowego jest pierwszym krokiem, który pozwala na ochronę przed nieautoryzowanymi zmianami w systemie. Tryb serwisowy często blokuje funkcje alarmowe, co zapobiega uruchomieniu fałszywych alarmów podczas wykonywania prac serwisowych. Następnie, wyłączenie systemu alarmowego jest niezbędne, aby uniknąć aktywacji alarmu w trakcie wymiany komponentów. Po otwarciu obudowy czujki można przystąpić do wymiany elektroniki. Ważne jest, aby zachować środki ostrożności, takie jak odłączenie zasilania przed rozpoczęciem pracy oraz stosowanie odpowiednich narzędzi, aby uniknąć uszkodzeń. Po zakończeniu wymiany elektroniki, zamknięcie obudowy oraz włączenie zasilania systemu alarmowego powinno odbywać się zgodnie z kolejnością, aby system mógł prawidłowo powrócić do pracy. Praktyczne zastosowanie tej procedury jest zgodne z najlepszymi praktykami w branży zabezpieczeń, które podkreślają znaczenie sekwencji działań w celu minimalizacji ryzyka błędów serwisowych.

Pytanie 20

Aby przygotować przewód YLY do zamontowania w kostce zaciskowej, należy

A. na odsłonięty z izolacji koniec przewodu założyć końcówkę tulejkową i włożyć do kostki

B. przewód włożyć do kostki bez usuwania izolacji oraz smarowania go pastą izolacyjną

C. odsłonięty z izolacji koniec posmarować pastą izolacyjną i umieścić w kostce

D. odsłonięty z izolacji koniec przewodu umieścić bezpośrednio w kostce

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź dotycząca zaciskania końcówki tulejkowej na obranym z izolacji końcu przewodu YLY jest prawidłowa, ponieważ zapewnia to solidne i bezpieczne połączenie elektryczne. Tulejki zaciskowe poprawiają kontakt elektryczny i chronią przewód przed uszkodzeniem mechanicznym oraz korozją, co może wystąpić w przypadku gołych końców przewodów. W praktyce, przed założeniem tulejki, końcówka przewodu powinna być odpowiednio przygotowana, co obejmuje usunięcie izolacji na właściwą długość, aby tulejka mogła być prawidłowo założona. Tego rodzaju połączenia są zgodne z międzynarodowymi standardami elektrycznymi, które promują bezpieczeństwo i niezawodność instalacji. Zastosowanie tulejek jest szczególnie istotne w instalacjach, gdzie przewody są narażone na wibracje lub ruch, ponieważ minimalizuje to ryzyko luźnych połączeń, co mogłoby prowadzić do awarii lub pożaru. Dlatego prawidłowe przygotowanie przewodu z zastosowaniem tulejek jest kluczowym aspektem w pracy z instalacjami elektrycznymi.

Pytanie 21

Jakie urządzenie pozwala na podłączenie anteny o impedancji falowej 300 Ω do odbiornika, który ma gniazdo antenowe o impedancji 75 Ω?

A. konwerter

B. rozdzielacz

C. zwrotnica

D. symetryzator

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Symetryzator to urządzenie, które umożliwia konwersję impedancji między różnymi poziomami, co w przypadku podłączenia anteny o impedancji falowej 300 Ω do odbiornika z gniazdem antenowym 75 Ω jest kluczowe. Dzięki zastosowaniu symetryzatora, można zminimalizować straty sygnału, które mogłyby wystąpić w wyniku niedopasowania impedancji. W praktyce, symetryzatory są często stosowane w instalacjach antenowych, gdzie różne elementy systemu pracują na różnych poziomach impedancji. Na przykład, w systemach telewizyjnych lub radiowych, symetryzatory są wykorzystywane do podłączenia anteny do odbiornika, aby zapewnić optymalne parametry pracy i jak najlepszą jakość odbioru. Dobrą praktyką jest również stosowanie symetryzatorów w przypadku anten szerokopasmowych, co pozwala na efektywne wykorzystanie zakresu częstotliwości. Warto zaznaczyć, że symetryzatory mogą również pełnić funkcję dzielnika sygnału, co zwiększa ich wszechstronność.

Pytanie 22

Jaki klucz jest używany do luzowania śrub z walcowym łbem oraz sześciokątnym gniazdem?

A. Imbusowy

B. Nasadowy

C. Płaski

D. Oczkowy

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Klucz imbusowy, znany również jako klucz sześciokątny, jest idealnym narzędziem do odkręcania śrub z łbem walcowym z gniazdem sześciokątnym. Jego konstrukcja pozwala na efektywne przenoszenie momentu obrotowego, co jest kluczowe w pracy z elementami mocującymi, które mogą być narażone na wysokie obciążenia. Dzięki precyzyjnie wymiarowanym końcówkom, klucz imbusowy minimalizuje ryzyko uszkodzenia łba śruby, co jest częstym problemem przy używaniu innych rodzajów kluczy. Użycie klucza imbusowego jest zgodne z najlepszymi praktykami w inżynierii i mechanice, gdzie precyzyjne dopasowanie narzędzi do rodzajów śrub ma kluczowe znaczenie dla zapewnienia trwałości połączeń. Często stosuje się go w mechanice rowerowej, motocykli i w wielu konstrukcjach metalowych, co czyni go wszechstronnym narzędziem w arsenale każdego majsterkowicza.

Pytanie 23

Które z podanych elementów układów elektrycznych mogą być sprzęgnięte magnetycznie?

A. Diody

B. Tranzystory

C. Rezystory

D. Cewki

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Cewki są elementami obwodów elektrycznych, które mogą być sprzężone magnetycznie dzięki zjawisku indukcji elektromagnetycznej. Gdy przez cewkę przepływa prąd, wytwarza ona pole magnetyczne. Jeśli w pobliżu znajduje się druga cewka, to zmiana prądu w pierwszej cewce może indukować prąd w drugiej. To zjawisko jest szeroko wykorzystywane w transformatorach, które są kluczowymi urządzeniami w systemach zasilania. Transformator składa się z dwóch cewek na wspólnym rdzeniu magnetycznym i umożliwia zmianę napięcia prądu przemiennego. Ponadto, sprzężenie magnetyczne jest podstawą działania silników elektrycznych, które przekształcają energię elektryczną w mechaniczną, a także w indukcyjnych elementach elektronicznych wykorzystywanych w różnych aplikacjach, takich jak filtry czy oscylatory. Dobre praktyki w projektowaniu obwodów elektrycznych uwzględniają odpowiednią separację i proporcje cewek, aby zminimalizować straty energii oraz zapewnić optymalne działanie systemu.

Pytanie 24

W instalacjach telewizyjnych używa się standardu DVB-C w technologii

A. kablowej

B. dozorowej

C. naziemnej

D. satelitarnej

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Standard DVB-C (Digital Video Broadcasting - Cable) jest kluczowym standardem wykorzystywanym w telekomunikacji kablowej, który umożliwia przesyłanie sygnałów telewizyjnych i multimedialnych przez sieci kablowe. Umożliwia on kodowanie oraz kompresję sygnałów wideo, co pozwala na efektywne wykorzystanie pasma i dostarczenie wielu kanałów telewizyjnych w wysokiej jakości. DVB-C opiera się na modulacji QAM (Quadrature Amplitude Modulation), co pozwala na przesyłanie danych o wysokiej prędkości. W praktyce, standard ten jest szeroko stosowany przez/operatorów telewizji kablowej na całym świecie, co pozwala na poprawę jakości transmisji oraz zwiększenie liczby dostępnych programów telewizyjnych. Przykładowo, wiele europejskich krajów korzysta z DVB-C jako standardu dla telewizji kablowej, oferując abonentom różnorodne pakiety kanałów oraz usługi VOD (Video on Demand). Dodatkowo, DVB-C wspiera interaktywność oraz usługi dodatkowe, co jest istotnym atutem w nowoczesnych instalacjach telewizyjnych.

Pytanie 25

Czujnik kontaktronowy, często wykorzystywany w systemach alarmowych, zmienia swój stan pod wpływem

A. pola elektrycznego

B. pola magnetycznego

C. zmiany temperatury

D. zmiany natężenia dźwięku

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czujnik kontaktronowy działa na zasadzie detekcji pola magnetycznego. W jego wnętrzu znajdują się dwa metalowe styki, które są zamknięte w hermetycznej obudowie. Gdy w pobliżu czujnika pojawia się pole magnetyczne, styki te zbliżają się do siebie, co skutkuje zmianą stanu czujnika z otwartego na zamknięty. To zjawisko jest wykorzystywane w systemach sygnalizacji włamania oraz w różnych zastosowaniach automatyki budynkowej. Na przykład, w systemach alarmowych, czujniki kontaktronowe mogą być umieszczane w drzwiach i oknach, by informować o ich otwarciu. Dobrą praktyką jest umieszczanie ich w miejscach, gdzie mogą być łatwo zintegrowane z centralą alarmową, co zwiększa bezpieczeństwo obiektu. Warto również zauważyć, że kontaktrony są preferowane w sytuacjach, gdzie wymagana jest wysoka niezawodność oraz estetyka, ponieważ ich działanie jest ciche, a sama konstrukcja jest minimalistyczna.

Pytanie 26

Podstawowym zadaniem zastosowania optoizolacji pomiędzy obwodami elektronicznymi jest

A. dopasowanie poziomów napięć między obwodami elektronicznymi

B. zwiększenie wydolności wyjściowej obwodu elektronicznego

C. dopasowanie impedancji obwodów elektronicznych

D. galwaniczne oddzielenie obwodów elektronicznych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Głównym powodem, dla którego używamy optoizolacji w układach elektronicznych, jest to, żeby odseparować je galwanicznie. To naprawdę podnosi bezpieczeństwo i niezawodność naszych systemów. Optoizolatory, jak fotodiody czy fototranzystory, umożliwiają przesyłanie sygnałów bez fizycznego połączenia elektrycznego, co jest super praktyczne. Dzięki temu, różnice w napięciu i prądzie w poszczególnych układach mogą być skutecznie izolowane. Dobrym przykładem może być użycie optoizolacji w interfejsach między mikrokontrolerami a zewnętrznymi urządzeniami, na przykład przekaźnikami - one często działają na wyższych napięciach. Możemy też zauważyć, że normy, takie jak IEC 61131-2, mówią, że optoizolacja powinna być stosowana w systemach automatyki przemysłowej, żeby chronić przed przepięciami i minimalizować ryzyko uszkodzeń delikatnych podzespołów. A co najważniejsze, optoizolacja pomaga też wyeliminować pętlę masy, co chroni przed zakłóceniami i błędami w przesyłaniu sygnałów. Dlatego jest to naprawdę ważne przy projektowaniu niezawodnych układów elektronicznych.

Pytanie 27

Aby zlokalizować uszkodzenie tranzystora bipolarnego bez jego wylutowywania z płyty głównej systemu alarmowego, powinno się zmierzyć

A. natężenie prądu kolektora tranzystora

B. rezystancję złącz pomiędzy B, E, C przy włączonym systemie

C. rezystancję złącz pomiędzy B, E, C przy wyłączonym systemie

D. napięcia pomiędzy końcówkami E, B, C przy włączonym systemie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pomiar napięć pomiędzy końcówkami emiter (E), baza (B) i kolektor (C) tranzystora bipolarnego przy włączonej centrali alarmowej jest kluczowym krokiem w diagnostyce uszkodzeń. Gdy tranzystor jest aktywny, jego złącza są w różnych stanach, co pozwala na ocenę, czy tranzystor działa prawidłowo. W normalnym stanie pracy, napięcie na bazie powinno być wyższe niż na emiterze, a napięcie kolektora powinno być odpowiednio wyższe niż na bazie. Na przykład, w tranzystorze typu NPN, typowe napięcia mogą wynosić około 0.6-0.7V na złączu B-E oraz kilka woltów na złączu C-B. Jeśli napięcia te są znacznie różne, może to wskazywać na uszkodzenie tranzystora. Pomiar napięć jest zgodny z najlepszymi praktykami w dziedzinie elektroniki, ponieważ umożliwia identyfikację problemów bez potrzeby fizycznego usuwania komponentu z płyty, co minimalizuje ryzyko dodatkowych uszkodzeń oraz przyspiesza proces diagnostyczny.

Pytanie 28

Na podstawie danych zamieszczonych w tabeli określ, w którym przypadku całkowity koszt wykonania zasilacza jest najniższy, jeśli koszt brutto roboczogodziny wynosi 10 zł?

	Koszt materiałów brutto	Czas pracy
A.	10 zł	3,0 h
B.	20 zł	2,5 h
C.	15 zł	2,0 h
D.	25 zł	1,5 h

A. D.

B. C.

C. B.

D. A.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to C, ponieważ najniższy całkowity koszt wykonania zasilacza wynosi 35 zł. Obliczamy go, mnożąc czas pracy (2,0 h) przez koszt roboczogodziny (10 zł/h), co daje 20 zł. Następnie dodajemy koszt materiałów, który wynosi 15 zł. Zatem całkowity koszt wynosi 20 zł + 15 zł = 35 zł. W kontekście branżowym, analiza kosztów jest kluczowym elementem optymalizacji procesów produkcyjnych. Właściwe kalkulacje pozwalają na identyfikację obszarów, w których można obniżyć wydatki, co jest zgodne z zasadami Lean Management. Dzięki takim praktykom przedsiębiorstwa mogą zwiększyć swoją konkurencyjność na rynku. Ponadto, umiejętność efektywnego zarządzania kosztami jest niezbędna w projektowaniu nowych produktów i usług, co przekłada się na lepsze podejmowanie decyzji i planowanie budżetu.

Pytanie 29

Który z poniższych czynników może powodować zakłócenia w odbiorze sygnału radiowego w pasmie fal UKF?

A. Źródło promieniowania podczerwonego

B. Wysokie ciśnienie powietrza

C. Działający silnik elektryczny

D. Niska temperatura otoczenia

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pracujący silnik elektryczny może być źródłem zakłóceń w odbiorze sygnału radiowego w zakresie fal UKF (Ultra Krótkich Fal). Dzieje się tak z powodu emisji elektromagnetycznych, które pojawiają się podczas pracy silnika. Silniki elektryczne, zwłaszcza te z komutatorem, generują zakłócenia w postaci szumów, które mogą interferować z sygnałami radiowymi. Przykładem zastosowania tego zjawiska jest konieczność stosowania filtrów przeciwzakłóceniowych w instalacjach radiowych, aby zminimalizować wpływ takich źródeł na odbiór sygnału. Zgodnie z normami ETSI (Europejski Instytut Norm Telekomunikacyjnych), urządzenia radiowe powinny spełniać określone wymagania dotyczące odporności na zakłócenia elektromagnetyczne, a także emisji własnej, co pozwala na zapewnienie wysokiej jakości sygnału. Dodatkowo, w praktyce inżynierskiej często zaleca się przeprowadzanie pomiarów zakłóceń w środowiskach, gdzie znajdują się silniki elektryczne, aby określić ich wpływ na systemy komunikacyjne oraz wprowadzić odpowiednie środki ochronne.

Pytanie 30

Nagłe zmiany temperatury (np. z powodu pieców czy otwartych okien) mogą powodować zakłócenia w działaniu detektora umieszczonego w jego pobliżu?

A. czadu

B. światła

C. dymu

D. ruchu

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Gwałtowne zmiany temperatury, takie jak te spowodowane otwieraniem okien lub działaniem pieca, mogą znacząco wpłynąć na funkcjonalność detektorów ruchu. Te urządzenia działają na zasadzie wykrywania zmian w promieniowaniu podczerwonym emitowanym przez obiekty w ich zasięgu. Kiedy temperatura wokół detektora szybko się zmienia, może to prowadzić do fałszywych alarmów lub całkowitego zaniku ich reakcji na ruch. W praktyce oznacza to, że w pomieszczeniach, gdzie występują gwałtowne zmiany temperatury, zaleca się instalację detektorów w miejscach mniej narażonych na takie czynniki. W standardach branżowych, takich jak EN 50131, zwraca się uwagę na odpowiednie umiejscowienie czujników oraz ich calibrację, co ma kluczowe znaczenie dla efektywności systemu zabezpieczeń. Dlatego zrozumienie wpływu temperatury na działanie detektorów ruchu jest istotnym zagadnieniem dla projektantów systemów alarmowych i użytkowników, którzy chcą zapewnić ich niezawodność i skuteczność w ochronie mienia.

Pytanie 31

Którego koloru nie powinien mieć przewód fazowy w kablu zasilającym, który dostarcza napięcie z sieci energetycznej do sprzętu elektronicznego?

A. Czarnego

B. Brązowego

C. Szarego

D. Niebieskiego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'niebieskiego' jest poprawna, ponieważ w standardach oznaczania przewodów elektrycznych w Europie, kolor niebieski jest zarezerwowany dla przewodu neutralnego, a nie dla przewodu fazowego. Przewód fazowy powinien być w kolorze brązowym, czarnym lub szarym. W przypadku instalacji elektrycznych, prawidłowe oznaczenie przewodów jest kluczowe dla zapewnienia bezpieczeństwa i funkcjonalności systemów zasilania. Na przykład, w domowych instalacjach elektrycznych, każdy przewód powinien być właściwie oznaczony, aby uniknąć pomyłek przy podłączaniu urządzeń, co może prowadzić do uszkodzeń sprzętu lub zagrożenia porażeniem prądem. Zgodnie z normą PN-EN 60446, separacja kolorów przewodów elektrycznych jest niezbędna dla identyfikacji ich funkcji. Wiedza na temat oznaczeń kolorów przewodów jest istotna nie tylko dla elektryków, ale także dla każdego, kto zajmuje się instalacją lub naprawą urządzeń elektrycznych.

Pytanie 32

Na fotografii widoczny jest tylny panel kamery CCTV. Cyfrą 1 oznaczono gniazdo

A. JACK

B. D.CINCH

C. BNC

D. USB

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź BNC jest poprawna, ponieważ gniazdo oznaczone cyfrą 1 na tylnym panelu kamery CCTV rzeczywiście jest typowym złączem BNC. Złącze BNC (Bayonet Neill-Concelman) jest szeroko stosowane w systemach CCTV do przesyłania sygnału wideo, ze względu na swoje właściwości zapewniające stabilne połączenie oraz łatwość w montażu i demontażu. To złącze gwarantuje minimalne straty sygnału, co jest kluczowe w aplikacjach monitoringu wizyjnego, gdzie jakość obrazu ma decydujące znaczenie. W praktyce, złącza BNC najczęściej używane są do łączenia kamer z rejestratorami wideo, co pozwala na efektywne przesyłanie sygnału z kamery do systemu nagrywania. Dzięki zastosowaniu złącza BNC, instalatorzy mogą mieć pewność, że instalacja będzie zgodna z normami branżowymi, a jakość przesyłanego sygnału będzie na odpowiednim poziomie. Warto także zauważyć, że złącza BNC są również używane w innych aplikacjach, takich jak telewizja kablowa i systemy transmisji sygnału RF, co potwierdza ich uniwersalność. Znajomość standardów złączy w systemach CCTV jest istotna dla każdego specjalisty zajmującego się instalacją i konserwacją systemów monitoringu.

Pytanie 33

Na przedstawionym fragmencie instalacji monitoringu sygnał z kamery IP można lokalnie oglądać na komputerze PC. Rejestrator jednak sygnalizuje brak takiego sygnału. Wskaż prawdopodobnie uszkodzone połączenie kablowe.

A. 3

B. 1

C. 2

D. 4

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź jest poprawna, ponieważ identyfikuje połączenie oznaczone jako '3' jako najbardziej prawdopodobne miejsce uszkodzenia w instalacji monitoringu. Sygnał z kamery IP dociera do komputera PC, co sugeruje, że połączenia między tymi urządzeniami (oznaczone jako '1' i '4') są sprawne. Gdy rejestrator sygnalizuje brak sygnału, konieczne jest zbadanie połączeń między rejestratorem a resztą systemu. Połączenie oznaczone jako '3' to linia łącząca rejestrator z przełącznikiem PoE, co czyni je kluczowym elementem w analizie problemu. W przypadku braku sygnału na rejestratorze, najczęściej występujące usterki związane z połączeniami kablowymi dotyczą właśnie tego segmentu. Ważne jest, aby regularnie kontrolować jakość okablowania, szczególnie w instalacjach opartych na technologii IP, i przestrzegać standardów takich jak TIA/EIA-568, które określają zasady dotyczące instalacji i testowania okablowania strukturalnego.

Pytanie 34

W dziedzinie mikroprocesorowej termin stos odnosi się do

A. sekwencji ostatnio realizowanych rozkazów przez mikroprocesor

B. obszaru pamięci użytkowej mikroprocesora, który jest używany na przykład podczas obsługi przerwania

C. licznika wewnętrznych impulsów zegarowych mikroprocesora

D. słowa sterującego, na przykład układem czasowo-licznikowym

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pojęcie stosu w technice mikroprocesorowej odnosi się do specjalnego obszaru pamięci, który jest wykorzystywany do przechowywania danych i powrotów z podprogramów oraz do obsługi przerwań. Stos działa na zasadzie LIFO (Last In, First Out), co oznacza, że ostatni element dodany do stosu jest pierwszym, który zostanie usunięty. Przykładem zastosowania stosu jest przechowywanie adresów powrotu podczas wywoływania funkcji. Gdy program wchodzi w funkcję, adres następnej instrukcji jest zapisywany na stosie, co pozwala na powrót do tego miejsca po zakończeniu funkcji. Dodatkowo, w mikroprocesorach, obsługa przerwań może wymagać tymczasowego przechowywania stanu rejestrów na stosie, co jest kluczowe dla zachowania ciągłości pracy programu. W praktyce, umiejętne zarządzanie stosem jest istotne dla zapewnienia stabilności i efektywności działania aplikacji. Programiści muszą być świadomi limitów pamięci stosu oraz potencjalnych ryzyk związanych z przepełnieniem stosu, co może prowadzić do błędów krytycznych w oprogramowaniu.

Pytanie 35

Czego nie uwzględnia się w dokumentacji dotyczącej montażu elektronicznego?

A. pełnej listy materiałowej (BOM)

B. dokumentacji techniczno-ruchowej (DTR)

C. zestawu rysunków montażowych (odnoszących się do wszystkich faz produkcji)

D. współrzędnych podzespołów (pick&place)

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Dokumentacja techniczno-ruchowa (DTR) nie jest częścią dokumentacji montażu elektronicznego, ponieważ skupia się na eksploatacji i konserwacji urządzeń, a nie na ich produkcji czy montażu. DTR zawiera informacje dotyczące charakterystyki technicznej, działania oraz instrukcje serwisowe, co jest kluczowe w późniejszych fazach użytkowania sprzętu. W kontekście montażu elektronicznego, dokumentacja ta nie jest używana do procesów wytwarzania, co sprawia, że nie zalicza się do podstawowych materiałów niezbędnych na etapie produkcji. Przykład zastosowania to wprowadzenie procedur serwisowych dla urządzenia po jego zmontowaniu; DTR może być wykorzystywana przez techników serwisowych, którzy muszą znać specyfikacje oraz procedury konserwacji, ale nie jest bezpośrednio używana podczas samego montażu. Zgodnie z praktykami branżowymi, dokumentacja montażowa powinna zawierać rysunki montażowe, współrzędne elementów oraz listy materiałów, co jest zgodne z normami IPC (Institute for Printed Circuits) i innymi standardami branżowymi.

Pytanie 36

Całkowity koszt materiałów potrzebnych do zrealizowania instalacji elektrycznej w mieszkaniu wynosi 2 000 zł brutto. Koszt realizacji instalacji odpowiada 100% wartości brutto materiałów. Jaką sumę trzeba będzie zapłacić za realizację instalacji, jeśli stawka VAT na usługi wynosi 8%?

A. 2 320 zł

B. 4 160 zł

C. 2 160 zł

D. 4 320 zł

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Koszt całkowity wykonania instalacji elektrycznej w mieszkaniu wynosi 4 160 zł. W tej kwocie zawarte są zarówno koszty materiałów, jak i usługi. Koszt materiałów wynosi 2 000 zł brutto, co oznacza, że zawiera już podatek VAT na poziomie 8%. Koszt robocizny, który również wynosi 2 000 zł (100% ceny materiałów), nie jest obciążony dodatkowym VAT, ponieważ w tym przypadku usługi budowlane i instalacyjne również mogą być objęte tym samym stawką podatku. Zatem koszt przed podatkiem VAT wynosi 2 000 zł (koszt materiałów) + 2 000 zł (koszt robocizny), co daje 4 000 zł. Następnie należy obliczyć VAT, który wynosi 8% z 4 000 zł, co daje 320 zł. Sumując, 4 000 zł + 320 zł = 4 320 zł, a całkowity koszt z uwzględnieniem VAT to 4 160 zł. Praktyczne zastosowanie tej wiedzy jest kluczowe dla budżetowania projektów budowlanych, a znajomość stawek VAT pozwala na lepsze planowanie finansowe oraz zgodność z przepisami prawa.

Pytanie 37

Które urządzenie pozwoli szybko sprawdzić poprawność połączeń w kablu internetowym zakończonym wtykami RJ-45?

A. A.

B. C.

C. D.

D. B.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Urządzenie oznaczone literą D to tester kabli sieciowych, które jest kluczowym narzędziem w diagnostyce oraz utrzymaniu sieci komputerowych. Testery kabli pozwalają na szybkie i dokładne sprawdzenie poprawności połączeń w kablach zakończonych wtykami RJ-45, co jest niezwykle istotne w kontekście zapewnienia stabilności oraz wydajności sieci. Użycie testera polega na podłączeniu obu końców kabla do urządzenia; tester następnie przeprowadza sekwencję testów, weryfikując, czy wszystkie żyły są poprawnie połączone, co pozwala szybko zidentyfikować ewentualne błędy, takie jak zwarcia, otwarte obwody czy błędne kolejności żył. Stanowi to nieocenione wsparcie w sytuacjach, gdy napotykamy problemy z połączeniem, a także w procesie instalacji nowych kabli, gdzie przestrzeganie standardów TIA/EIA-568A/B jest kluczowe dla zapewnienia wysokiej jakości transmisji sygnałów. Korzystanie z tego narzędzia to nie tylko najlepsza praktyka, ale również oszczędność czasu i kosztów w dłuższej perspektywie.

Pytanie 38

Jakie narzędzia są używane do określenia trasy przewodów na ścianie z betonu?

A. ołówek i poziomica

B. gwoździe oraz młot

C. śruby i śrubokręt

D. wiertarka i kołki rozporowe

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybranie ołówka i poziomnicy do wyznaczenia trasy przewodów na ścianie betonowej jest najbardziej właściwym podejściem, ponieważ te narzędzia pozwalają na precyzyjne i estetyczne wykonanie pracy. Ołówek umożliwia zaznaczenie linii, po których będą prowadzone przewody, co jest kluczowe dla zachowania porządku i estetyki w instalacji. Poziomnica natomiast jest niezbędna do uzyskania dokładności w poziomie, co ma fundamentalne znaczenie dla zapewnienia prawidłowego ułożenia przewodów oraz ich prawidłowego funkcjonowania. Przykładowo, gdy przewody są prowadzone wzdłuż ściany, ich równe ułożenie nie tylko poprawia estetykę, ale również minimalizuje ryzyko uszkodzeń mechanicznych oraz ułatwia późniejsze prace konserwacyjne. Zgodnie ze standardami branżowymi, takie jak normy ISO dotyczące instalacji elektrycznych, precyzyjne wyznaczenie tras przewodów jest kluczowym elementem w zapewnieniu bezpieczeństwa i trwałości instalacji. Warto również pamiętać, że poprawnie wykonana instalacja nie tylko spełnia wymagania techniczne, ale również wpływa na komfort użytkowania przestrzeni.

Pytanie 39

W jaki sposób można usunąć dane z pamięci EPROM, aby ponownie ją zaprogramować?

A. Umieszczając układ pamięci w promieniowaniu ultrafioletowym

B. Umieszczając układ pamięci w promieniowaniu podczerwonym

C. Podając odpowiedni sygnał logiczny na wejście Write Enable

D. Podając odpowiedni sygnał logiczny na wejście CLR

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'Umieszczając układ pamięci w świetle ultrafioletowym' jest prawidłowa, ponieważ EPROM (Erasable Programmable Read-Only Memory) jest specjalnym rodzajem pamięci, która może być wielokrotnie programowana i kasowana. Proces kasowania EPROM polega na naświetlaniu go światłem ultrafioletowym, które powoduje, że zera logiczne, czyli zapamiętane wartości, są przywracane do stanu nieustalonego. W praktyce, układ EPROM umieszczany jest w dedykowanej lampie UV, która emituje promieniowanie o odpowiedniej długości fali, zazwyczaj około 254 nm. Po naświetleniu, cała zawartość pamięci jest usuwana, co umożliwia ponowne zaprogramowanie układu. Zastosowania EPROM są szerokie, obejmują między innymi pamięć w urządzeniach elektronicznych, sprzęcie pomiarowym oraz w systemach wbudowanych, gdzie konieczne jest czasowe przechowywanie danych, które mogą być później zmieniane. Standardowe praktyki branżowe nakazują stosowanie odpowiednich osłon podczas obsługi lamp UV oraz przestrzeganie procedur bezpieczeństwa, aby zminimalizować ryzyko uszkodzenia układu lub zranienia operatora.

Pytanie 40

Jeżeli urządzenie oznaczone jest symbolem przedstawionym na rysunku, to

A. posiada podwójną izolację.

B. zasilane jest niskim napięciem FELV.

C. posiada pojedynczą izolację.

D. posiada uziemienie ochronne.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Ten symbol, co go widać na rysunku, czyli kwadrat w kwadracie, ewidentnie pokazuje, że to urządzenie ma podwójną izolację. To znaczy, że konstrukcja została zrobiona tak, by dać użytkownikowi dodatkowe bezpieczeństwo, bez potrzeby korzystania z uziemienia. Myślę, że to szczególnie ważne w przenośnych urządzeniach czy takich, które używamy w wilgotnych miejscach, gdzie ryzyko porażenia prądem jest większe. Na przykład, często używa się podwójnej izolacji w urządzeniach medycznych, żeby zminimalizować zagrożenie w razie awarii. Zgodnie z normami IEC 61140, podwójna izolacja daje pewność, że nawet jak jedna warstwa izolacji się uszkodzi, to druga wciąż chroni użytkownika. Dlatego warto znać i rozumieć symbole, które mówią o izolacji elektrycznej, bo jest to kluczowe dla inżynierów i techników przy projektowaniu i naprawie urządzeń elektrycznych.

Rozpocznij nowy egzamin

Powrót do strony głównej
