Informacje o egzaminie:

Zawód: Technik elektronik
Kwalifikacja: ELM.02 - Montaż oraz instalowanie układów i urządzeń elektronicznych
Data rozpoczęcia: 8 maja 2026 11:14
Data zakończenia: 8 maja 2026 11:50

Egzamin niezdany

Wynik: 17/40 punktów (42,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakiego typu złącza mogą być zaciskane przy pomocy narzędzia przedstawionego na zdjęciu?

A. TNC

B. BNC

C. HDMI

D. RJ-45

Zaciskarka przedstawiona na zdjęciu jest dedykowana do złącz RJ-45, które są powszechnie stosowane w sieciach komputerowych Ethernet. Złącza te umożliwiają efektywne łączenie urządzeń, takich jak routery, komputery czy przełączniki. Zaciskanie końcówek RJ-45 polega na umieszczeniu odpowiednio przygotowanego kabla w złączu i użyciu narzędzia, które łączy przewody z złączem, zapewniając stabilne połączenie. W praktyce, złącza RJ-45 są zgodne z normami TIA/EIA-568, które określają standardy dla okablowania strukturalnego w budynkach. Warto także zwrócić uwagę na różnice między wtykami typu RJ-45 a innymi typami złącz, które nie wymagają zaciskania, jak na przykład HDMI. Zastosowanie zaciskarki do RJ-45 pozwala na elastyczność w konfiguracji sieci oraz możliwość szybkiego wykonywania przewodów na miejscu, co jest szczególnie ważne w dynamicznie zmieniających się środowiskach biurowych.

Pytanie 2

Aby połączyć kartę sieciową komputera PC z routerem, należy użyć kabla z wtykami

A. BNC

B. JACK

C. DIN

D. RJ-45

BNC to złącze, które było powszechnie używane w starszych technologiach sieciowych, takich jak koaksjalne sieci Ethernet (10BASE2). Obecnie jest rzadko stosowane w nowoczesnych instalacjach, ponieważ zostało wypierane przez bardziej efektywne technologie, takie jak Ethernet z wtykami RJ-45. W przypadku Jacka, mamy do czynienia z złączem audio, które nie ma zastosowania w kontekście łączenia kart sieciowych. Złącza DIN również nie są stosowane w standardowych połączeniach sieciowych, lecz były wykorzystywane w starszych rozwiązaniach audio i MIDI. Typowe błędy myślowe prowadzące do tych niepoprawnych wniosków to niezrozumienie różnicy między typami złączy oraz ich zastosowaniem w różnych kontekstach technologicznych. Warto zawsze znać specyfikacje i normy, które definiują, jakie złącza i kable są odpowiednie dla danej aplikacji, co jest kluczowe dla projektowania i wykonywania instalacji sieciowych. Prawidłowy dobór komponentów wpływa na wydajność i stabilność całej sieci.

Pytanie 3

Jakie działania powinny być podjęte jako pierwsze, gdy przystępuje się do naprawy telewizyjnego odbiornika?

A. Odłączenie kabla antenowego od odbiornika, a następnie wyłączenie zasilania odbiornika

B. Wyłączenie odbiornika pilotem, a następnie zdemontowanie tylnej obudowy

C. Wyłączenie napięcia w budynku, a następnie odłączenie kabla antenowego od odbiornika

D. Wyłączenie odbiornika, a następnie odłączenie go od zasilania przez wyjęcie wtyczki z gniazda sieci elektrycznej

Podczas analizowania błędnych odpowiedzi, zauważamy, że wiele z nich opiera się na zrozumieniu procedur bezpieczeństwa, które są kluczowe w pracy z urządzeniami elektrycznymi. Wyłączenie napięcia w budynku oraz odłączenie kabla antenowego przed wyłączeniem odbiornika telewizyjnego jest podejściem, które może prowadzić do niebezpiecznych sytuacji. Wyłączenie napięcia w całym budynku jest skrajnie niepraktyczne i może wywołać niepotrzebne zakłócenia w działaniu innych urządzeń w tym samym czasie, a także nie rozwiązuje problemu związanych z ewentualnym porażeniem prądem podczas pracy z telewizorem. Kolejnym niedobrym pomysłem jest wyłączenie odbiornika pilotem, co nie zapewnia pełnego bezpieczeństwa. Pilot zdalnego sterowania może nie odłączyć urządzenia od zasilania, co pozostawia je w stanie gotowości, co jest potencjalnie niebezpieczne przy dalszych pracach naprawczych. Dodatkowo, demontowanie tylnej ściany obudowy bez wyłączenia zasilania jest odpowiedzialne za zwiększone ryzyko uszkodzenia komponentów wewnętrznych oraz porażenia prądem. Odłączenie kabla antenowego przed wyłączeniem odbiornika również nie jest prawidłowym podejściem, ponieważ nie eliminuje ryzyka powstania napięcia w urządzeniu podczas jego naprawy. Należy zawsze pamiętać, że bezpieczeństwo jest na pierwszym miejscu, dlatego każde działanie związane z naprawą musi zaczynać się od wyłączenia odbiornika z sieci.

Pytanie 4

Jakie narzędzie wykorzystuje się do weryfikacji poprawności zainstalowanej sieci komputerowej?

A. multimetru z pomiarem R

B. testera wytrzymałości dielektrycznej

C. analizatora sieci strukturalnych

D. miernika z pomiarem MER

Analizator sieci strukturalnych to zaawansowane narzędzie, które jest kluczowe do oceny poprawności instalacji sieci komputerowej. Dzięki zastosowaniu tego urządzenia, technicy mogą przeprowadzać kompleksową analizę parametrów, takich jak tłumienie, refleksja mocy oraz jakość sygnału w sieciach telekomunikacyjnych. Analizatory te są zgodne z normami branżowymi, takimi jak TIA/EIA-568, które określają wymagania dotyczące instalacji kabli strukturalnych. W praktyce, analizator pozwala na diagnostykę problemów, które mogą wystąpić w trakcie użytkowania sieci, co wpływa na jej wydajność i stabilność. Przykładowo, podczas instalacji sieci w biurze, technik może użyć analizatora do sprawdzenia, czy wszystkie kable są prawidłowo podłączone i czy nie występują straty sygnału, co mogłoby prowadzić do problemów z połączeniami internetowymi. Tego typu narzędzia są niezbędne dla zapewnienia wysokiej jakości usług oraz minimalizacji ryzyka awarii sieci.

Pytanie 5

Które urządzenie opisują parametry zamieszczone na przedstawionej tabliczce znamionowej?

A. Generator fali prostokątnej.

B. Regulator napięcia zmiennego.

C. Wzmacniacz akustyczny.

D. Zasilacz prądu stałego.

Poprawna odpowiedź to zasilacz prądu stałego, ponieważ parametry przedstawione na tabliczce znamionowej wskazują, że urządzenie przekształca napięcie przemienne (AC) w napięcie stałe (DC). Zakres napięcia wejściowego od 100 do 240V~ jest standardowy dla urządzeń zasilających, co oznacza, że zasilacz może być używany w różnych krajach z różnymi napięciami sieciowymi. Wyjściowe napięcie 12V DC oraz moc 15W są typowe dla zasilaczy przeznaczonych do zasilania urządzeń elektronicznych, takich jak routery, kamery czy różnego rodzaju czujniki. W praktyce, zastosowanie zasilaczy prądu stałego jest niezwykle szerokie w elektronice użytkowej, gdzie wiele urządzeń wymaga stabilnego napięcia stałego do prawidłowego działania. Warto również zauważyć, że zasilacze te są często projektowane zgodnie z międzynarodowymi standardami, co zapewnia ich bezpieczeństwo i efektywność energetyczną.

Pytanie 6

Jakie urządzenia należy wykorzystać w systemie monitoringu, aby zwiększyć dystans między kamerą a rejestratorem, jeśli połączenie jest zrealizowane za pomocą kabla UTP?

A. Filtry wideo

B. Zwrotnice

C. Transformatory wideo

D. Symetryzatory

Wybór symetryzatorów może prowadzić do zamieszania, jeśli chodzi o zwiększanie odległości między kamerą a rejestratorem w systemach wideo. Tak naprawdę, symetryzatory mają na celu poprawę jakości sygnału w audio i wideo, ale głównie to chodzi o eliminację zakłóceń i wzmocnienie sygnału. Nie są one zbyt odpowiednie do przesyłania sygnału na długie odległości. Często w monitoringu wideo się ich nie stosuje, bo nie są projektowane pod kątem sygnału wideo, który potrzebuje specyficznych parametrów, jak impedancja czy pasmo przenoszenia. Filtry wideo, które usuwają niepożądane częstotliwości, też nie są idealnym rozwiązaniem, jeśli chodzi o zwiększanie odległości – raczej poprawiają jakość sygnału przy określonej długości kabla. A zwrotnice to inna sprawa, używane są w telekomunikacji do kierowania sygnałami, ale w kontekście monitoringu nie pomagają zwiększyć odległości. Często myśli się, że każde urządzenie, które poprawia sygnał, będzie też dobre do przesyłania na dużą odległość, ale to wcale nie jest takie proste. Wymagania dotyczące przesyłu sygnału wideo są dość szczegółowe i trzeba używać odpowiednich rozwiązań, jak właśnie transformatory wideo, które zapewniają lepszą jakość na długich dystansach.

Pytanie 7

Przedstawiony kabel służy do

A. przesyłania sygnałów RF.

B. przesyłania sygnałów analogowych AV.

C. podłączenia mikrofonu analogowego.

D. podłączenia mikrofonu cyfrowego.

Wybór odpowiedzi związanej z podłączeniem mikrofonu cyfrowego jest nieprawidłowy, ponieważ kabel RCA nie jest przeznaczony do przesyłania sygnałów cyfrowych, lecz analogowych. Mikrofony cyfrowe zazwyczaj korzystają z interfejsów USB lub z protokołów takich jak AES/EBU, które zapewniają wyższą jakość sygnału oraz możliwość przesyłania danych w formie cyfrowej. W przypadku mikrofonów analogowych, standardowym rozwiązaniem są kable XLR, które oferują lepszą odporność na zakłócenia i wyższą jakość dźwięku w porównaniu do kabli RCA. Z kolei odpowiedź związana z przesyłaniem sygnałów RF (radiowych) również jest błędna, ponieważ kable RCA nie są wykorzystywane do tego celu. Sygnały radiowe są zazwyczaj przesyłane bezprzewodowo lub przez specjalistyczne kable, takie jak kable koncentryczne. Wreszcie, odpowiedź odnośnie podłączenia mikrofonu analogowego miałaby sens, gdyby dotyczyła mikrofonów używających złączy RCA, co jest rzadkością i nie jest standardem. W rzeczywistości, kable RCA nie są odpowiednie dla mikrofonów, gdyż ich konstrukcja nie sprzyja optymalnemu przesyłowi sygnału audio, szczególnie w kontekście profesjonalnych zastosowań. Zrozumienie typowych zastosowań kabli i interfejsów audio jest kluczowe dla prawidłowego doboru sprzętu w systemach audio-wideo.

Pytanie 8

W kablowej telewizji magistrale optyczne wykorzystywane są do przesyłania sygnałów na znaczne odległości?

A. łączami światłowodowymi

B. kablami koncentrycznymi

C. skretkami telefonicznymi

D. drogą radiową

Odpowiedzi 'skrótkami telefonicznymi', 'drogą radiową' oraz 'kabli koncentrycznymi' są nieprawidłowe, ponieważ każda z tych technologii nie jest odpowiednia do przesyłania sygnałów na duże odległości w telewizji kablowej. Skrętki telefoniczne, choć stosowane w telekomunikacji, mają ograniczoną przepustowość i są podatne na zakłócenia elektromagnetyczne. W praktyce, ich użycie w transmisji telewizyjnej na dużą skalę wiązałoby się z znacznymi stratami sygnału i nieefektywnością. Z kolei transmisja drogą radiową, mimo że może być użyteczna w niektórych zastosowaniach, wymaga silnych sygnałów i widoczności linii, co utrudnia stabilne przesyłanie sygnału w gęsto zaludnionych obszarach miejskich, gdzie przeszkody terenowe mogą prowadzić do znacznych strat jakości. Kable koncentryczne, chociaż były szeroko stosowane w telewizji kablowej, mają swoje ograniczenia w kontekście wydajności na dużych odległościach. Przesyłają sygnały analogowe lub cyfrowe, ale przy większych odległościach doświadczają znacznych spadków sygnału. Dodatkowo, kable koncentryczne są bardziej podatne na zakłócenia i interferencje w porównaniu z systemami światłowodowymi. Zrozumienie tych różnic jest kluczowe w kontekście wyboru odpowiedniej technologii dla efektywnej transmisji sygnału w nowoczesnych systemach telewizyjnych.

Pytanie 9

Aby połączyć przewody systemu domofonowego w kostce połączeniowej, należy wykorzystać

A. pilnik

B. młotek

C. wkrętak

D. wiertarkę

Użycie wkrętaka do podłączenia przewodów w kostce podłączeniowej systemu domofonowego jest najlepszym wyborem, ponieważ wkrętak umożliwia precyzyjne i pewne dokręcenie śrub, co jest kluczowe dla zapewnienia trwałego i stabilnego połączenia. Dobrze zaciśnięte przewody w kostce minimalizują ryzyko przypadkowego rozłączenia i zwiększają bezpieczeństwo całego systemu. Na przykład, w przypadku domofonów, które mogą być narażone na działanie warunków atmosferycznych, solidne połączenie przewodów jest niezbędne do utrzymania prawidłowego funkcjonowania. W branży elektrycznej oraz w instalacjach niskonapięciowych stosowanie wkrętaka jest standardem, który zapewnia zgodność z normami, takimi jak PN-IEC 60364, które określają zasady prawidłowego podłączania elementów elektronicznych. Praktycznie rzecz biorąc, użycie wkrętaka odpowiedniego do typu śrub w kostce podłączeniowej zwiększa efektywność pracy oraz bezpieczeństwo instalacji.

Pytanie 10

Jakie urządzenie wchodzące w skład instalacji odbiornika satelitarnego przedstawiono na fotografii?

A. Tuner.

B. Expander.

C. Konwerter.

D. Transponder.

Wybór konwertera, expandera lub transpondera jako odpowiedzi na pytanie prowadzi do kilku nieporozumień dotyczących funkcji poszczególnych elementów instalacji satelitarnej. Konwerter, umieszczony na antenie parabolicznej, ma za zadanie przekształcanie sygnału satelitarnego z wysokiej częstotliwości na sygnał o niższej częstotliwości, który następnie przesyłany jest do tunera. Kluczowe jest zrozumienie, że konwerter nie odbiera samodzielnie sygnału telewizyjnego; jego rola ogranicza się do adaptacji sygnału w celu umożliwienia jego dalszego przetwarzania. Expander, w kontekście instalacji satelitarnych, jest terminem technicznym używanym w zupełnie innych zastosowaniach, na przykład w systemach audio, i nie ma bezpośredniego związku z odbiorem sygnałów telewizyjnych. Transponder, z drugiej strony, jest częścią satelity, która odbiera sygnał, wzmacnia go i retransmituje na Ziemię. Choć transponder jest niezbędnym elementem w systemach satelitarnych, sam w sobie nie jest urządzeniem odbiorczym, które można by znaleźć w domu użytkownika. Dlatego kluczową pomyłką jest mylenie ról i funkcji tych urządzeń, co może prowadzić do błędnych wniosków i niewłaściwego doboru sprzętu. Zrozumienie tych różnic jest kluczowe dla prawidłowego działania całego systemu satelitarnego i zapobiegania potencjalnym problemom z odbiorem sygnału.

Pytanie 11

Jak nazywa się jednostka ładunku elektrycznego?

A. kelwin

B. kulomb

C. herc

D. farad

Kulomb (C) jest jednostką ładunku elektrycznego w układzie SI, który jest powszechnie stosowany w naukach przyrodniczych oraz inżynierii elektrycznej. Definiuje się go poprzez ilość ładunku, która przepływa przez przewodnik, gdy prąd elektryczny o natężeniu jednego ampera płynie przez ten przewodnik przez jedną sekundę. Jest kluczowy w kontekście prawa Coulomba, które opisuje siłę elektrostatyczną między naładowanymi ciałami. Zrozumienie kulomba ma praktyczne zastosowanie w projektowaniu układów elektronicznych, gdzie precyzyjne obliczenie ładunku jest niezbędne do zapewnienia efektywności działania komponentów takich jak kondensatory, które przechowują ładunek elektryczny. W praktyce, w elektronice, często korzysta się z kulombów do określania pojemności kondensatorów, co jest kluczowe przy projektowaniu układów filtrujących oraz w systemach zasilania. Warto również zaznaczyć, że kulomb jest jednostką stosunkowo dużą, a w wielu zastosowaniach inżynieryjnych wykorzystuje się jego podwielkości, takie jak mikro-kulomb (μC) czy nano-kulomb (nC).

Pytanie 12

Do przygotowania końcówek kabla przedstawionego na rysunku (stosowanego w połączeniach sieci komputerowych) należy użyć

A. kleszczy.

B. zaciskarki RJ11

C. zaciskarki RJ45

D. kombinerek.

Zaciskarka RJ45 jest narzędziem niezbędnym do prawidłowego zakończenia kabli sieciowych, które są używane w połączeniach Ethernet. Złącza RJ45 są standardem w branży, a ich odpowiednie przygotowanie jest kluczowe dla zapewnienia wysokiej jakości sygnału oraz stabilności połączeń. Używając zaciskarki RJ45, technik może precyzyjnie umocować złącze na końcu przewodu, co zapobiega problemom z transmisją danych, takim jak zrywanie połączenia czy zniekształcenia sygnału. Dobrą praktyką jest także wykonywanie testów kabla po zakończeniu, aby upewnić się, że wszystkie żyły są właściwie podłączone i że kabel działa zgodnie z wymaganiami standardów Ethernet, takich jak 100BASE-TX czy 1000BASE-T. Należy pamiętać, że stosowanie niewłaściwego narzędzia, np. zaciskarki RJ11, w przypadku kabli RJ45, skutkuje niewłaściwym mocowaniem złącza, co znacznie obniża jakość połączenia.

Pytanie 13

Aby zapewnić prawidłowe funkcjonowanie systemu kontroli dostępu, konieczne jest

A. konfiguracja czasu alarmowania

B. wymiana rejestratora cyfrowego

C. dostosowanie zwory elektromagnetycznej

D. naprawa kontrolera ethernet

Ustawienie czasu alarmowania w kontekście konserwacji systemu kontroli dostępu może być mylące. Choć czas alarmowania jest istotnym parametrem w systemach zabezpieczeń, nie jest to kluczowy element konserwacji. Zmiana tego parametru dotyczy głównie reakcji systemu w sytuacji wykrycia naruszenia, a nie fizycznego stanu urządzeń. Regulacja zwory elektromagnetycznej jest bezpośrednio związana z bezpieczeństwem dostępu, podczas gdy czas alarmowania odnosi się do aspektów reakcji systemu. Przypadek wymiany rejestratora cyfrowego również jest mylący, ponieważ wymiana sprzętu następuje zazwyczaj w momencie awarii lub przestarzałości technologii, a nie jako część rutynowej konserwacji. Rejestrator pełni rolę w archiwizacji zdarzeń, a jego wymiana nie wpływa bezpośrednio na operacyjność systemu kontroli dostępu. Naprawa kontrolera ethernet również nie jest bezpośrednio związana z konserwacją systemu. Kontroler ethernet może wymagać serwisowania w przypadku awarii, ale nie jest to rutynowy proces konserwacji, a raczej interwencja doraźna. Te zrozumienia są kluczowe dla odpowiedniego zarządzania i utrzymania systemów zabezpieczeń. Błędem jest skupienie się na aspektach, które nie mają bezpośredniego wpływu na fizyczne działanie zabezpieczeń, co może prowadzić do niedoszacowania roli, jaką odgrywają mechanizmy zamykające w systemach kontroli dostępu.

Pytanie 14

Skrót SNR odnosi się do

A. stosunku sygnału do szumu

B. bitowej stopy błędów

C. współczynnika zniekształceń nieliniowych

D. współczynnika błędów modulacji

Skrót SNR (Signal-to-Noise Ratio) oznacza stosunek sygnału do szumu, co jest kluczowym parametrem w wielu dziedzinach inżynierii, w tym telekomunikacji, przetwarzaniu sygnałów oraz audio. SNR mierzy, jak silny jest sygnał w porównaniu do poziomu szumu, który zawsze jest obecny w systemach komunikacyjnych. Wysoki SNR wskazuje na czystszy sygnał, co przekłada się na lepszą jakość transmisji danych. Przykładem zastosowania SNR jest analiza jakości połączeń w systemach bezprzewodowych, gdzie poprawny odbiór sygnału jest kluczowy dla zminimalizowania błędów transmisji. Zgodnie z najlepszymi praktykami, SNR powinien wynosić co najmniej 20 dB, aby zapewnić akceptowalny poziom jakości sygnału w aplikacjach audio. Wartości SNR można również obliczać w systemach wideo, gdzie wpływa to na jakość obrazu. Dobre praktyki obejmują monitoring SNR w czasie rzeczywistym, aby móc szybko reagować na problemy w transmisji.

Pytanie 15

Zwiększenie histerezy w regulatorze dwustawnym w systemie regulacji

A. spowoduje przesunięcie wykresu w górę o wartość pętli histerezy

B. spowoduje powiększenie amplitudy zmian sygnału kontrolowanego

C. nie wpłynie na kształt sygnału

D. spowoduje zmniejszenie amplitudy zmian sygnału kontrolowanego

Zwiększenie pętli histerezy w regulatorze dwustawowym powoduje zwiększenie amplitudy zmian sygnału sterowanego, co ma istotne znaczenie w kontekście stabilności i reakcji systemu regulacji. Histereza to różnica pomiędzy progami włączania i wyłączania, co w praktyce oznacza, że zwiększenie wartości histerezy prowadzi do szerszego zakresu zmian sygnału wyjściowego. Przykładem może być termostat w systemie ogrzewania, gdzie zwiększenie histerezy skutkuje większymi różnicami temperatury przed włączeniem i wyłączeniem grzejnika, co pozwala na uniknięcie częstego włączania i wyłączania urządzenia, zmniejszając zużycie energii oraz wydłużając żywotność sprzętu. Zgodnie z zasadami inżynierii systemów, odpowiednio dobrana histereza umożliwia lepszą kontrolę nad dynamiką układu, co jest kluczowe w zastosowaniach przemysłowych oraz automatyzacji. Dobrze zdefiniowana pętla histerezy jest również istotna w kontekście minimalizacji drgań i oscylacji, co przekłada się na stabilność całego procesu.

Pytanie 16

Operatorzy kablowych sieci telewizyjnych sprawdzają jakość sygnału u poszczególnych subskrybentów, wykonując pomiary parametrów sygnału

A. w poszczególnych gniazdach abonenckich

B. nadanego przez stację czołową

C. na wyjściach poszczególnych węzłów optycznych

D. w kanale zwrotnym

Wybór odpowiedzi związanych z pomiarem sygnału nadawanego przez stację czołową, w poszczególnych gniazdach abonenckich czy na wyjściach węzłów optycznych nie odzwierciedla rzeczywistych praktyk monitorowania jakości sygnału w telewizji kablowej. Monitorowanie sygnału nadawanego przez stację czołową jest istotne, ale dotyczy ono głównie analizy jakości źródłowego sygnału, a nie jego odbioru przez abonentów. Istotnym elementem jest kanał zwrotny, który umożliwia spływ informacji z sieci abonenckiej do centralnej bazy danych operatora. Pomiar jakości sygnału bezpośrednio w gniazdach abonenckich nie jest praktyczny, ponieważ czynniki lokalne mogą wprowadzać zbyt wiele zmiennych, takich jak uszkodzenia kabli czy nieprawidłowe podłączenia, co znacznie utrudnia diagnozowanie ogólnych problemów w sieci. Podobnie, pomiar na wyjściu węzłów optycznych może dostarczać informacji na temat jakości sygnału, ale nie odzwierciedla to doświadczenia konkretnego abonenta, który może doświadczyć różnych problemów w zależności od lokalnych warunków. Dlatego kluczowe jest monitorowanie sygnału w kanale zwrotnym, co pozwala na zbieranie danych od wszystkich abonentów i wczesne wykrywanie problemów w sieci, a tym samym zapewnienie lepszej jakości usług. Niepoprawne podejścia mogą prowadzić do błędnych wniosków i opóźnień w diagnostyce problemów, co jest niepożądane w branży, gdzie jakość usług ma kluczowe znaczenie dla zadowolenia klientów.

Pytanie 17

Akumulator o pojemności 5 Ah zapewnia podtrzymanie zasilania jednej kamery przez czas około 10 minut. W instalacji monitoringu należy wykonać układ podtrzymania zasilania awaryjnego dziesięciu kamer przez 10 minut. Która z zapisanych w tabeli propozycji doboru akumulatorów zapewnia najniższe koszty wykonania układu?

	Pojemność akumulatora Ah	Cena jednostkowa zł	Ilość szt.
A.	5	50	10
B.	7	65	7
C.	60	245	1
D.	30	140	2

A. A.

B. D.

C. B.

D. C.

Odpowiedź C jest poprawna, ponieważ zapewnia odpowiednią pojemność akumulatorów w minimalnym koszcie. W przypadku zasilania dziesięciu kamer przez 10 minut, kluczowe jest obliczenie całkowitego zapotrzebowania na energię. Jeśli jedna kamera wymaga akumulatora o pojemności 5 Ah na 10 minut, to dla dziesięciu kamer potrzebujemy co najmniej 50 Ah. Opcja C oferuje akumulator o pojemności 60 Ah, co nie tylko spełnia wymogi, ale również pozostawia pewien zapas, co jest zalecane w praktyce. Wybór akumulatorów powinien uwzględniać nie tylko koszt, ale również ich żywotność i efektywność. Zgodnie z dobrą praktyką, należy dobierać akumulatory z pewnym naddatkiem pojemności, aby uniknąć zbyt głębokiego rozładowania, co wydłuża ich żywotność. Wybór C, przy koszcie 245 zł, jest więc najbardziej optymalny, zwłaszcza w dłuższym czasie eksploatacji systemu monitoringu.

Pytanie 18

Aby wykonać otwór na kołek rozporowy w betonie, należy użyć

A. wiertarki udarowej

B. młota pneumatycznego

C. wkrętarki

D. młotka

Zastosowanie wkrętarki do wykonywania otworów w betonie jest nieodpowiednie z kilku powodów. Wkrętarki są narzędziami przeznaczonymi głównie do wkręcania śrub i wkrętów w materiały o niższej twardości, takich jak drewno czy płyty gipsowe. Ich konstrukcja nie przewiduje mechanizmu udarowego, co czyni je nieskutecznymi w pracy z twardymi materiałami, takimi jak beton, gdzie wymagana jest znaczna siła udaru do efektywnego przebicia się przez gęste struktury. Młot pneumatyczny, mimo że jest narzędziem o dużej mocy, jest zazwyczaj używany do bardziej ekstremalnych prac, takich jak kucie betonu, a nie do precyzyjnego wiercenia otworów. Użycie młota pneumatycznego do wykonania otworów pod kołki rozporowe mogłoby prowadzić do uszkodzenia otoczenia, ponieważ to narzędzie generuje znaczne drgania i może powodować niewłaściwe umiejscowienie otworów. Młotek, chociaż przydatny w wielu pracach, także nie jest odpowiednim narzędziem do wiercenia w betonie, ponieważ nie ma zdolności do wytwarzania wymaganej siły udaru ani precyzyjnego prowadzenia wierteł. Przy wyborze narzędzi do prac budowlanych i remontowych kluczowe jest zrozumienie specyfiki każdego materiału oraz dopasowanie odpowiednich narzędzi i technik do ich obróbki, co pozwala uniknąć niepotrzebnych błędów i zapewnia bezpieczeństwo oraz efektywność pracy.

Pytanie 19

Jak nazywa się układ elektroniczny określany jako wtórnik emiterowy?

A. Wzmacniacz z tranzystorem bipolarnym w układzie OB

B. Ogranicznik prądowy zrealizowany w technologii bipolarnej

C. Źródło prądowe oparte na tranzystorze bipolarnym

D. Wzmacniacz z tranzystorem bipolarnym w układzie OC

Wtórnik emiterowy, znany również jako wzmacniacz emiterowy, to układ elektroniczny oparty na tranzystorze bipolarnym, który działa w konfiguracji OC (emiter wspólny). Jego główną cechą jest to, że sygnał wyjściowy jest pobierany z emitera tranzystora, co pozwala na uzyskanie wysokiej impedancji wejściowej oraz niskiej impedancji wyjściowej. Dzięki temu, wtórnik emiterowy jest szczególnie efektywny w aplikacjach, gdzie wymagana jest izolacja pomiędzy różnymi stopniami układu. Przykładem zastosowania wtórnika emiterowego może być tor sygnałowy w systemach audio, gdzie zapewnia on stabilne napięcie wyjściowe niezależnie od obciążenia. Zastosowania w branży obejmują również układy zasilające, gdzie wtórnik emiterowy stabilizuje napięcie na poziomie wymaganym przez podłączone urządzenia. Dobre praktyki projektowe sugerują stosowanie wtórników emiterowych w przypadkach, gdy zachowanie integralności sygnału jest kluczowe, a obciążenia są zmienne.

Pytanie 20

Jaki ustrój pomiarowy posiada miernik, którego tabliczkę znamionową przedstawiono na rysunku?

A. Indukcyjny.

B. Elektrodynamiczny.

C. Ferrodynamiczny.

D. Magnetoelektryczny.

Mierniki indukcyjne, ferrodynamiczne oraz elektrodynamiczne różnią się zasadniczo od mierników magnetoelektrycznych, co może prowadzić do mylnych wniosków w kontekście ich zastosowań. Mierniki indukcyjne działają na zasadzie indukcji elektromagnetycznej, co oznacza, że ich pomiary są bardziej odpowiednie dla prądów zmiennych o wysokich częstotliwościach. Typowe zastosowanie indukcyjnych mierników dotyczy głównie pomiarów energii elektrycznej w aplikacjach związanych z sieciami zasilającymi. W przeciwieństwie do tego, mierniki ferrodynamiczne, które również wykorzystują pole magnetyczne, są stosowane głównie w kontekście pomiarów przepływów cieczy i gazów, a ich konstrukcja jest bardziej dostosowana do specyfiki tych mediów, co czyni je nieodpowiednimi do pomiarów elektrycznych. Natomiast mierniki elektrodynamiczne, chociaż również wykorzystywane do pomiarów prądu i napięcia, bazują na zjawisku odpychania lub przyciągania między przewodnikiem a polem magnetycznym, co może wprowadzać błędy w pomiarach przy dużych wartościach prądu. Takie nieprawidłowe rozumienie zasad działania różnych typów mierników może prowadzić do stosowania niewłaściwych urządzeń do pomiarów, co z kolei wpływa na jakość danych i bezpieczeństwo operacji. Właściwe zrozumienie zasad działania oraz odpowiednich aplikacji poszczególnych typów mierników elektrycznych jest kluczowe dla zapewnienia dokładnych pomiarów oraz spełnienia norm branżowych.

Pytanie 21

Do ilu jednogłowicowych tunerów satelitarnych i z ilu zespołów satelitów jest możliwe przesyłanie sygnału za pośrednictwem konwertera, którego parametry zamieszczono w załączonej dokumentacji technicznej?

Typ konwertera	Monoblock Quad
Liczba wyjść	4
Przełączanie satelitów	DiSEqC
Pasmo dolne	10.7-11.7 GHz
Pasmo górne	11.7-12.75 GHz
Częstotliwość oscylatora	LOW 9.75 GHz HIGH 10.60 GHz
Częstotliwość wyjściowa	Dolne pasmo 950-1950 MHz Górne pasmo 1100-2150 MHz
Sygnał przełączający pasma	22 kHz
Współczynnik szumów	0,1 dB
Separacja pomiędzy sygnałami przełączającymi z tunerów	ok. 28 dB
Średnica mocowania	23 mm

A. Do jednego, z czterech zespołów satelitów.

B. Do czterech, z jednego zespołu satelitów.

C. Do czterech, z dwóch zespołów satelitów.

D. Do dwóch, z dwóch zespołów satelitów.

Wynik, który nie odpowiada rzeczywistości, może wynikać z kilku podstawowych błędów w zrozumieniu działania konwerterów satelitarnych. Na przykład, odpowiedź sugerująca, że możliwe jest podłączenie tylko jednego tunera z czterech zespołów satelitów, jest mylna, ponieważ nie uwzględnia zasady działania konwertera Monoblock Quad, który został zaprojektowany z myślą o obsłudze jednoczesnego dostępu do sygnałów z dwóch zespołów satelitów. Potencjalne mylenie liczby dostępnych tunera z ilością zespołów może prowadzić do niewłaściwych założeń. Istotne jest również zrozumienie, że konwerter ten, działający w standardzie DiSEqC, umożliwia wybór sygnału z dwóch różnych satelitów, co w praktyce oznacza, że korzystanie z jednego zespołu satelitów jest niewystarczające. Ponadto, wybór odpowiedzi zakładający, że liczba tunerów jest ograniczona do dwóch, nie odzwierciedla możliwości technicznych konwertera, ponieważ jego cztery wyjścia są zaprojektowane do zarządzania sygnałem z dwóch zespołów. Warto zwrócić uwagę na to, że praktyczne zastosowania konwerterów często wymagają skomplikowanych rozwiązań, takich jak multiswitche, które umożliwiają dalsze rozgałęzanie sygnału, a zrozumienie ich funkcji jest kluczowe dla właściwego ich wykorzystania.

Pytanie 22

Stabilność systemu automatycznej regulacji to umiejętność systemu do

A. działania w skrajnie niskich lub skrajnie wysokich temperaturach

B. minimalizowania zakłóceń wpływających na obiekt regulacji

C. działania pod dużymi obciążeniami

D. utrzymywania stabilnych parametrów obiektu po ustaniu sygnału zakłócającego

Mówiąc o automatycznej regulacji, kluczowym punktem jest chyba to, że układ musi utrzymywać parametry obiektu po zaniku zakłócenia, dlatego inne odpowiedzi mogą być mylące. Jasne, praca przy dużych obciążeniach ma znaczenie dla wydajności, ale niekoniecznie dla stabilności układu. Chociaż system pod dużym obciążeniem może działać mniej efektywnie, to jednak stabilność może być zachowana, jeśli jest odpowiednio zaprojektowany. Ekstremalne temperatury też nie mają bezpośredniego wpływu na stabilność, bardziej chodzi o to, jak system radzi sobie z trudnymi warunkami. Wiadomo, że systemy, które mają problemy w takich warunkach, są uznawane za mniej niezawodne, ale ich stabilność może być w porządku w normalnych warunkach. Zmniejszanie zakłóceń to ważna kwestia w projektowaniu, ale to nie jest dokładnie to samo co utrzymanie stabilności. Chodzi o to, żeby system nie tylko tłumił zakłócenia, ale także wracał do normy po ich ustąpieniu. Źle zrozumiane kwestie mogą prowadzić do projektów, które może i są odporne na zakłócenia, ale nie potrafią dobrze reagować, gdy te zakłócenia ustępują, co obniża ich długoterminową efektywność.

Pytanie 23

Jaką topologię okablowania należy zastosować do zbudowania sieci komputerowej przedstawionej na schemacie?

A. Liniową.

B. Magistrali.

C. Gwiazdy.

D. Pierścienia.

Liniowa, pierścieniowa i magistrali to topologie, które mają swoje specyficzne zastosowania, ale w kontekście przedstawionej sieci komputerowej nie są odpowiednie. Topologia liniowa, znana również jako topologia szeregowa, polega na łączeniu urządzeń w jednym ciągu, co może prowadzić do poważnych problemów w przypadku awarii jednego z elementów. W takiej sytuacji cała sieć może przestać funkcjonować, co czyni ją mało odporną na błędy. Z kolei topologia pierścieniowa, w której każde urządzenie jest połączone z dwoma innymi, tworząc zamknięty krąg, również nie jest optymalnym rozwiązaniem, zwłaszcza w dużych sieciach. Problemy z opóźnieniami w przesyłaniu danych oraz trudności w diagnozowaniu awarii sprawiają, że ta architektura może być uciążliwa w eksploatacji. Z kolei topologia magistrali, w której wszystkie urządzenia są podłączone do jednego, wspólnego kabla, również ma swoje ograniczenia. W przypadku uszkodzenia tego kabla cała sieć ulega awarii, co w dzisiejszych czasach, gdy oczekujemy ciągłości działania, jest niedopuszczalne. Przykłady te ilustrują, dlaczego wybór odpowiedniej topologii sieci jest kluczowy dla zapewnienia jej wydajności i niezawodności.

Pytanie 24

Za pomocą przyrządu przedstawionego na fotografii można zmierzyć

A. wartość skuteczną prądu sinusoidalnego o częstotliwości 100 kHz

B. wartość skuteczną prądu sinusoidalnego o częstotliwości 50 Hz

C. wartość skuteczną napięcia sinusoidalnego o częstotliwości 50 Hz

D. wartość skuteczną napięcia sinusoidalnego o częstotliwości 100 kHz

Poprawna odpowiedź dotyczy pomiaru wartości skutecznej napięcia sinusoidalnego o częstotliwości 50 Hz. Multimetry, powszechnie stosowane w elektrotechnice, są zaprojektowane do pomiaru napięcia i prądu w różnych zakresach częstotliwości. Napięcie sinusoidalne o częstotliwości 50 Hz jest standardem w sieciach zasilających w Polsce oraz wielu innych krajach, co czyni ten pomiar kluczowym w codziennej praktyce inżynierskiej. Multimetry cyfrowe, które posiadają odpowiednie funkcje, mogą dokładnie mierzyć takie wartości, co pozwala na monitorowanie i diagnozowanie stanu instalacji elektrycznych. Ważnym aspektem jest to, że mierzona wartość skuteczna napięcia odnosi się do wartości, która wywołuje takie same efekty cieplne w rezystorze jak równoważna wartość prądu stałego. Dzięki temu, inżynierowie i technicy mogą efektywnie oceniać i utrzymywać systemy elektryczne w odpowiednim stanie, przestrzegając standardów bezpieczeństwa oraz efektywności energetycznej.

Pytanie 25

Dla jakich systemów telewizyjnych zaprojektowano kamerę pokazaną na rysunku?

A. Satelitarnych.

B. Kablowych.

C. Dozorowych.

D. Naziemnych.

Kamera przedstawiona na rysunku jest typowym przykładem urządzenia wykorzystywanego w systemach telewizji dozorowej. Systemy te są projektowane z myślą o monitorowaniu i zabezpieczaniu obiektów, takich jak sklepy, biura, magazyny, czy miejsca publiczne. Kamery dozorowe są wyposażone w różnorodne funkcje, takie jak detekcja ruchu, nocne widzenie oraz możliwość zdalnego dostępu, co czyni je niezwykle użytecznymi w zapewnieniu bezpieczeństwa. Dodatkowo, zgodnie z najlepszymi praktykami branżowymi, takie kamery muszą być zgodne z określonymi normami jakości obrazu oraz wydajności, aby zapewnić skuteczny nadzór. W kontekście integracji z innymi systemami, kamery dozorowe często współpracują z systemami alarmowymi oraz analityką obrazu, co zwiększa ich efektywność w zapobieganiu przestępstwom. Dla przykładu, w sklepach detalicznych kamery te mogą pomóc w identyfikacji potencjalnych kradzieży, a w obiektach użyteczności publicznej będą ważnym elementem monitorowania bezpieczeństwa.

Pytanie 26

Jakie środki dodatkowej ochrony przed porażeniem elektrycznym powinny być stosowane podczas instalacji sieci komputerowej przy użyciu narzędzi działających na prąd?

A. używanie obudów lub osłon

B. zabezpieczenie różnicowoprądowe

C. izolowanie elementów aktywnych

D. umieszczenie elementów aktywnych poza zasięgiem dłoni

Ochrona przed porażeniem to ważna sprawa, a mamy różne metody, jak izolowanie części czynnych czy różnicowoprądowe zabezpieczenia. Izolowanie tych części ma na celu zminimalizowanie kontaktu z elementami pod napięciem, ale pamiętajmy, że jeśli izolacja się uszkodzi, to i tak jest ryzyko. Stosowanie obudów lub osłon też ma sens, ale to nie wystarczy, jeśli nie dodamy do tego jakiegoś systemu zabezpieczeń, jak te różnicowoprądowe. Umieszczanie części czynnych z dala od ludzi może być skuteczne, ale nie zawsze da się to zrobić, zwłaszcza gdy coś musi obsługiwać operator. Dlatego myślenie tylko o fizycznym oddzieleniu elementów elektrycznych od ludzi to trochę mylące podejście. W praktyce, żeby dobrze chronić się przed porażeniem, musimy połączyć różne metody, bo każda ma swoje ograniczenia. I właśnie te różnicowoprądowe zabezpieczenia są kluczowe, bo szybko reagują na niebezpieczne sytuacje i zwiększają bezpieczeństwo. Bez tego można wpaść w niebezpieczne sytuacje, których lepiej unikać.

Pytanie 27

Mostek Graetza stanowi przykład

A. prostownika

B. stabilizatora

C. zasilacza

D. generatora

Wybór odpowiedzi sugerującej, że Mostek Graetza jest generatorem, prostownikiem, zasilaczem lub stabilizatorem, wynika z nieprecyzyjnego zrozumienia funkcji i zastosowań tych układów elektronicznych. Generator to układ, który przekształca energię elektryczną w sygnały elektryczne, często o określonych parametrach. W kontekście Mostka Graetza, nie ma on na celu generowania sygnałów, lecz prostowanie prądu, co jest kluczowym rozróżnieniem. Zasilacz z kolei jest urządzeniem, które dostarcza energię elektryczną o określonych parametrach, a Mostek Graetza jest jednym z jego elementów; wykonuje jedynie prostowanie, a nie pełni funkcji zasilania jako całość. Stabilizatory, najczęściej używane w kontekście stabilizacji napięcia, również nie są tożsame z Mostkiem Graetza, ponieważ nie regulują oni napięcia, a jedynie przekształcają prąd zmienny na stały. Typowe błędy w myśleniu o tych układach polegają na myleniu ich funkcji oraz nieprawidłowym interpretowaniu ról, które pełnią w szerszym kontekście systemów elektronicznych. Ważne jest, aby zrozumieć, że każdy z tych komponentów ma swoją unikalną rolę i charakterystyki, co podkreśla znaczenie precyzyjnego doboru na etapie projektowania układów elektronicznych.

Pytanie 28

W trakcie regularnej inspekcji instalacji telewizyjnej należy zwrócić uwagę na

A. położenie anteny

B. jakość sygnału w gniazdku

C. usytuowanie gniazd

D. metodę ułożenia przewodów

Podczas rozważania, co należy sprawdzić podczas okresowej kontroli instalacji TV, można natknąć się na różne koncepcje, które niekoniecznie są kluczowe dla jakości odbioru. Na przykład, umiejscowienie anteny, mimo że istotne, nie jest przedmiotem analizy w kontekście okresowej kontroli, ponieważ zakłada się, iż antena została poprawnie zainstalowana na etapie montażu. W przypadku lokalizacji gniazd, również należy zauważyć, że ich umiejscowienie powinno być określone już na etapie projektowania instalacji. Ponadto, sposób ułożenia kabli, choć ważny dla estetyki i bezpieczeństwa, nie ma bezpośredniego wpływu na jakość sygnału. W rzeczywistości, niepoprawna analiza takiej sytuacji może prowadzić do błędnych wniosków, które nie rozwiążą problemów związanych z odbiorem telewizyjnym. Kluczowym elementem jest bowiem poziom sygnału, który jest bezpośrednio związany z jakością odbioru. Skupienie się na umiejscowieniu anteny, gniazd czy kabli bez zbadania poziomu sygnału może prowadzić do zignorowania podstawowego problemu, jakim jest nieodpowiednia moc sygnału. Tego typu myślenie może skutkować nieefektywnym podejściem do problematyki instalacji telewizyjnych, co w konsekwencji nie przynosi oczekiwanych rezultatów w postaci wysokiej jakości odbioru.

Pytanie 29

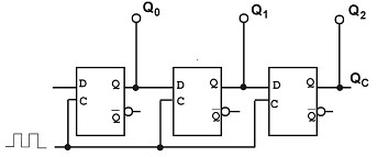

Zamieszczony schemat funkcjonalny obrazuje

A. sumator.

B. rejestr.

C. licznik.

D. komparator.

Wybór odpowiedzi "licznik" jest nieprawidłowy, ponieważ liczniki i rejestry różnią się zasadniczo w swojej funkcji i strukturze. Liczniki służą do zliczania impulsów i zazwyczaj zmieniają swoje stany w sposób cykliczny, w zależności od przychodzących sygnałów zegarowych. Liczniki mogą być proste, takie jak liczniki binarne, lub bardziej złożone, jak liczniki dekadowe, ale ich głównym celem jest zliczanie, a nie przechowywanie danych. Z kolei rejestry, które składają się z przerzutników, mają za zadanie przechowywać i przesuwać informacje, co jest kluczowe w wielu aplikacjach cyfrowych. Wybór "sumator" to również błąd, ponieważ sumatory są specjalizowanymi urządzeniami, które wykonują operacje dodawania na danych binarnych, a nie przechowują ani nie przesuwają ich. Również odpowiedź "komparator" wskazuje na nieporozumienie, gdyż komparatory służą do porównywania dwóch wartości binarnych, a nie do ich przechowywania. Często w takich sytuacjach mylenie ról poszczególnych komponentów prowadzi do niepoprawnych wniosków, dlatego istotne jest zrozumienie podstawowych różnic między tymi układami oraz ich zastosowaniami w architekturze cyfrowej. Kiedy projektujemy systemy, musimy dokładnie wiedzieć, jakie komponenty są odpowiednie do danego zadania, aby uniknąć błędów w projektowaniu i implementacji.

Pytanie 30

W celu wymiany wtyku kompresyjnego typu F należy zastosować narzędzie

A. C.

B. A.

C. B.

D. D.

Jak wybierzesz coś innego niż C, to możesz się łatwo pogubić w tym, jakie narzędzia są potrzebne do wymiany wtyków kompresyjnych. Często ludzie myślą, że mogą używać narzędzi, które nie są do tego przeznaczone. Na przykład, jak weźmiesz jakieś ręczne narzędzia, które nie są przystosowane do wtyków F, to mogą być kłopoty z zaciskiem. To wszystko prowadzi do luźnych połączeń, a przez to sygnał się psuje i jakość przesyłu też spada. Co więcej, jeśli użyjesz złego narzędzia, to może nie dać mocej nacisku, a to jest kluczowe, żeby połączenie było solidne. No i wiesz, inne narzędzia mają zupełnie inną konstrukcję, więc w tym kontekście w ogóle się nie sprawdzą. Pamiętaj, że są określone standardy dotyczące narzędzi do konkretnych zadań, a ich ignorowanie może nastręczać problemów całym systemom telekomunikacyjnym. Dlatego lepiej mieć na uwadze, że zły wybór narzędzia może wpłynąć na jakość połączenia i na długoterminową niezawodność systemu.

Pytanie 31

W instalacji naściennej w budynku mieszkalnym jednokondygnacyjnym przewody powinny być prowadzone

A. w pionie oraz poziomie

B. najkrótszą trasą

C. wyłącznie w pionie

D. tylko w poziomie

Prowadzenie przewodów tylko w poziomie jest podejściem ograniczającym, które nie odpowiada na potrzeby funkcjonalne budynku. Powoduje to, że nie można w łatwy sposób zrealizować połączeń elektrycznych do punktów, które znajdują się na różnych wysokościach, co w praktyce prowadzi do trudności w użytkowaniu i może wymuszać nieestetyczne i nieefektywne rozwiązania. Z kolei prowadzenie przewodów wyłącznie w pionie, mimo że może być teoretycznie uważane za możliwe w specyficznych warunkach, w rzeczywistości nie uwzględnia odpowiednich wymagań dla rozmieszczenia urządzeń elektrycznych w pomieszczeniach mieszkalnych. Ograniczając instalację do tylko jednego kierunku, można napotkać problemy związane z dostępnością zasilania, co prowadzi do frustracji użytkowników oraz wymusza stosowanie dodatkowych przedłużaczy czy złączek, co z kolei zwiększa ryzyko zwarć. Prowadzenie przewodów najkrótszą drogą, choć teoretycznie może wydawać się logiczne, w praktyce nie zawsze jest optymalne. Niekiedy krótsza droga może prowadzić przewody w sposób, który narusza zasady bezpieczeństwa, a także estetyki wykonania. Właściwe rozplanowanie instalacji wymaga analizy rozmieszczenia mebli, urządzeń i innych elementów wnętrza, co wpływa na funkcjonalność i komfort użytkowania. Dlatego, aby spełnić normy bezpieczeństwa i wygodę użytkowania, warto projektować instalacje uwzględniając zarówno pionowe, jak i poziome prowadzenie przewodów.

Pytanie 32

Miernik cęgowy przedstawiony na rysunku służy do pomiaru

A. natężenia prądu elektrycznego.

B. mocy czynnej.

C. napięcia elektrycznego.

D. rezystancji.

Miernik cęgowy to specjalistyczne narzędzie, które znajduje zastosowanie w pomiarze natężenia prądu elektrycznego, co czyni go niezbędnym w pracy elektryków i techników. Dzięki zastosowaniu cęgów, miernik ten pozwala na pomiar prądu w przewodach bez konieczności ich odłączania, co jest niezwykle praktyczne podczas pracy w istniejących instalacjach. Miernik cęgowy działa na zasadzie wykrywania pola magnetycznego generowanego przez przepływający prąd, co umożliwia bezkontaktowy pomiar wartości natężenia prądu przemiennego (AC). Tego typu pomiar jest zgodny z zasadami bezpieczeństwa, ponieważ minimalizuje ryzyko porażenia prądem. W praktyce, urządzenia te są wykorzystywane w różnych branżach, od instalacji elektrycznych po konserwację maszyn. Warto również wspomnieć, że klasyczne multimetery, które mierzą napięcie czy rezystancję, wymagają przerywania obwodu, co nie jest wymagane przy użyciu miernika cęgowego. Dlatego cęgowy miernik prądu jest narzędziem, które powinno znajdować się w wyposażeniu każdego specjalisty zajmującego się elektryką.

Pytanie 33

Mechanizmem zabezpieczającym przed porażeniem elektrycznym, który automatycznie przerywa zasilanie w przypadku wystąpienia nadmiernego prądu doziemnego, jest

A. wyłącznik różnicowoprądowy

B. uziemienie ochronne

C. uziemienie robocze

D. zerowanie

Uziemienie robocze jest stosowane do zapewnienia stabilności układów elektrycznych oraz do minimalizowania zakłóceń elektromagnetycznych, lecz nie jest to rozwiązanie, które automatycznie wyłącza zasilanie w przypadku wystąpienia prądu doziemnego. Jego główną funkcją jest ochrona przed wzrostem napięcia, a nie bezpośrednie przerywanie obwodu w sytuacji ryzyka porażenia. Uziemienie ochronne, z kolei, ma na celu odprowadzenie nadmiaru energii elektrycznej do ziemi, co ma na celu ochronę urządzeń oraz osób przed skutkami przepięć, jednak nie reaguje na sytuacje, w których prąd doziemny przekracza dopuszczalne wartości. Zerowanie jest metodą ochrony polegającą na połączeniu części przewodzących z uziemieniem, ale podobnie jak uziemienie robocze i ochronne, nie oferuje automatycznego odłączenia zasilania w przypadku wystąpienia prądu doziemnego. Istotnym błędem jest mylenie funkcji tych systemów z automatycznym odłączeniem zasilania, co może prowadzić do błędnych założeń na temat ich właściwego zastosowania i ograniczenia bezpieczeństwa elektrycznego. Aby zapewnić skuteczną ochronę przed porażeniem prądem, niezbędne jest zrozumienie specyfiki działania wyłączników różnicowoprądowych i ich roli w instalacjach elektrycznych.

Pytanie 34

Do przygotowania końcówek kabla przedstawionego na rysunku (stosowanego w połączeniach sieci komputerowych) należy użyć

A. kombinerek.

B. kleszczy.

C. zaciskarki RJ-11.

D. zaciskarki RJ-45.

Zaciskarka RJ-45 jest narzędziem specjalnie zaprojektowanym do mocowania złącz RJ-45 na końcach kabla sieciowego, co czyni ją niezbędnym przyrządem w instalacjach sieciowych. Standard RJ-45 jest powszechnie stosowany w kablach Ethernet, co sprawia, że jego znajomość jest kluczowa dla każdego technika zajmującego się instalacjami sieciowymi. Użycie zaciskarki gwarantuje solidne połączenie, które jest niezbędne dla stabilności i wydajności sieci. Przykładowo, przy tworzeniu kabli typu straight-through lub crossover, poprawne zakończenie końcówek złączem RJ-45 pozwala na bezproblemowe funkcjonowanie w różnorodnych konfiguracjach sieciowych. Dzięki temu, korzystając z zaciskarki RJ-45, można uniknąć problemów z transmisją danych, które mogą wynikać z niewłaściwych lub luźnych połączeń. Dodatkowo, stosowanie tego narzędzia jest zgodne z najlepszymi praktykami branżowymi, co zapewnia niezawodność i jakość wykonania. Warto również zaznaczyć, że podczas pracy z zaciskarką istotne jest odpowiednie przygotowanie kabla, w tym prawidłowe ułożenie żył zgodnie z normą T568A lub T568B, co ma kluczowe znaczenie dla działania sieci.

Pytanie 35

Podczas naprawy telewizora technik serwisowy doznał porażenia prądem. Po jego uwolnieniu z kontaktu stwierdzono, że jest nieprzytomny, oddycha i ma prawidłową pracę serca. W jaki sposób powinno się ułożyć poszkodowanego?

A. W pozycji siedzącej z podparciem głowy

B. Na brzuchu z głową odchyloną na bok

C. W pozycji bocznej ustalonej

D. Na plecach z uniesionymi nogami

Wybór pozycji bocznej ustalonej dla poszkodowanego jest kluczowy w sytuacji, gdy osoba jest nieprzytomna, ale oddycha, a praca serca jest w normie. Ta pozycja pozwala na zapewnienie drożności dróg oddechowych, co jest fundamentalne w sytuacjach medycznych. Ułożenie na boku ogranicza ryzyko zachłyśnięcia się, co może nastąpić, jeśli pacjent w tej sytuacji wymiotuje. Dodatkowo, w pozycji bocznej ustalonej, osoba jest mniej narażona na urazy w przypadku utraty równowagi czy dodatkowych kontuzji. Przy zastosowaniu tej pozycji ważne jest, aby głowa poszkodowanego była ustawiona w sposób, który umożliwia swobodny przepływ powietrza, a nogi były lekko zgięte w kolanach, co stabilizuje jego ciało. Tego typu postępowanie jest zgodne z wytycznymi Europejskiej Rady Resuscytacji oraz innymi uznawanymi standardami w pierwszej pomocy, co podkreśla znaczenie edukacji w zakresie reagowania na sytuacje nagłe.

Pytanie 36

Zakres regularnego kontrolowania oraz testowania zasilających instalacji urządzeń elektronicznych nie obejmuje

A. pomiaru rezystancji przewodów

B. próby działania urządzeń różnicowoprądowych

C. badania ciągłości przewodów ochronnych

D. pomiaru poboru mocy przez zasilane odbiorniki

Prawidłowa odpowiedź wskazuje, że zakres okresowego sprawdzania i prób instalacji zasilającej urządzenie elektroniczne nie obejmuje pomiaru poboru mocy przez zasilane odbiorniki. W praktyce, to badanie koncentruje się na zapewnieniu bezpieczeństwa i niezawodności instalacji elektrycznej, a nie na analizie wydajności energetycznej odbiorników. Zgodnie z normą PN-EN 60204-1 oraz innymi wytycznymi, istotne jest, aby sprawdzano aspekty takie jak ciągłość przewodów ochronnych, rezystancję przewodów oraz działanie urządzeń różnicowoprądowych, aby upewnić się, że instalacja elektryczna nie stanowi zagrożenia dla użytkowników. Przykładem może być badanie ciągłości przewodów ochronnych, które jest kluczowe dla ochrony przed porażeniem prądem. Pomiar poboru mocy, choć ważny dla oceny efektywności energetycznej, nie jest częścią podstawowych kontrolnych procedur związanych z bezpieczeństwem instalacji.

Pytanie 37

Jakie mogą być skutki dotknięcia podzespołów podczas regulacji układu elektronicznego na płytce drukowanej, oznaczonej symbolem przedstawionym na rysunku?

A. Zwiększenie rezystancji wejściowej układu.

B. Uszkodzenie układu na skutek wyładowania elektrostatycznego.

C. Poparzenie palców dłoni.

D. Zatarcie napisów identyfikujących nazwę i serię układu.

Wybór odpowiedzi, która wskazuje na poparzenie palców dłoni, jest niewłaściwy, gdyż nie uwzględnia fundamentalnych zasad działania układów elektronicznych. Poparzenia mogą występować w wyniku kontaktu z elementami o wysokiej temperaturze, jednak w kontekście regulacji układów elektronicznych na płytkach drukowanych, to wyładowania elektrostatyczne stanowią znacznie poważniejsze ryzyko. Warto zwrócić uwagę, że zwiększenie rezystancji wejściowej układu nie jest bezpośrednim skutkiem dotykania podzespołów. Rezystancja wejściowa jest cechą projektową układu i nie zmienia się w wyniku interakcji z osobą, chyba że przez fizyczne uszkodzenie komponentu. Zatarcie napisów identyfikacyjnych, choć może zdarzyć się w wyniku niewłaściwego użytkowania, nie jest bezpośrednim skutkiem dotknięcia podzespołów, lecz raczej wynikiem długotrwałego działania chemikaliów czy ścierania mechanicznego. W praktyce, odpowiednie procedury ochrony przed ESD powinny być stosowane w każdym procesie pracy z elektroniką, aby uniknąć wszelkiego rodzaju uszkodzeń, które mogą wynikać z nieodpowiedniego traktowania komponentów. Właściwe zrozumienie zagadnień związanych z wyładowaniami elektrostatycznymi pozwala na znaczące zmniejszenie ryzyka uszkodzenia układów oraz zapewnienie ich długotrwałej i stabilnej pracy.

Pytanie 38

Zaciski wyjściowe przekaźnika czujnika ruchu nie są oznaczone literami

A. COM

B. IN

C. NC

D. NO

Wybór odpowiedzi NC, NO lub COM może sugerować pewne nieporozumienia związane z funkcjonowaniem zacisków przekaźnikowych. Zacisk NC, oznaczający 'normally closed', jest używany w sytuacjach, gdzie obwód jest domyślnie zamknięty i otwiera się w momencie aktywacji czujnika. Z kolei NO, czyli 'normally open', oznacza obwód, który jest otwarty do momentu, gdy czujnik jest aktywowany, co prowadzi do jego zamknięcia. Oba te oznaczenia są typowe dla wyjść przekaźnikowych, ale nie służą do wskazania wejścia. W przypadku czujników ruchu, które mają za zadanie zarejestrować ruch i przekazać sygnał do innych urządzeń, kluczowe jest zrozumienie, że zacisk IN jest odpowiedzialny za przyjmowanie sygnału, co jest fundamentalne dla działania całego systemu. Użycie terminów związanych z przekaźnikami, takich jak NC czy NO, może prowadzić do błędnych wniosków o funkcji urządzenia, a tym samym do nieprawidłowej instalacji. Właściwe opanowanie oznaczeń zacisków ułatwia diagnostykę i serwisowanie, co jest zgodne z normami branżowymi, które zalecają jednoznaczność w dokumentacji technicznej. Dlatego ważne jest, aby użytkownicy czujników ruchu dobrze rozumieli, jakie zadanie pełnią poszczególne zaciski, aby uniknąć problemów w praktyce.

Pytanie 39

Pomiar temperatury radiatora służącego do chłodzenia mikroprocesora w urządzeniu elektronicznym można przeprowadzić przy użyciu

A. rotametru

B. manometru

C. tensometru

D. pirometru

Rotametr to urządzenie mierzące przepływ cieczy lub gazu, a jego działanie opiera się na mechanizmie przepływu przez rurkę o zmiennym przekroju. Rotametry są używane w różnych aplikacjach hydraulicznych i pneumatycznych, ale nie mają zastosowania w pomiarze temperatury. Użytkownicy mogą mylnie sądzić, że pomiar przepływu jest równoważny pomiarowi temperatury, co jest błędnym podejściem. Manometr, z kolei, jest narzędziem do pomiaru ciśnienia, zarówno wewnątrz, jak i na zewnątrz systemów zamkniętych. Pomiar ciśnienia jest istotny w wielu procesach inżynieryjnych, jednak nie odnosi się bezpośrednio do pomiaru temperatury radiatora. Z kolei tensometr służy do pomiaru odkształceń materiałów, co ma zastosowanie w analizie mechaniki ciała stałego, ale nie dostarcza informacji o temperaturze. Powszechny błąd w myśleniu polega na stosowaniu niewłaściwych przyrządów pomiarowych w kontekście specyficznych wymagań aplikacji. W elektronice, gdzie efektywność chłodzenia jest kluczowa dla wydajności procesorów, ważne jest, aby stosować odpowiednie metody pomiarowe, takie jak pirometry, które oferują bezkontaktowe i dokładne pomiary temperatury, a tym samym przyczyniają się do optymalizacji działań związanych z zarządzaniem ciepłem.

Pytanie 40

Zanim przystąpimy do konserwacji jednostki centralnej komputera stacjonarnego podłączonego do lokalnej sieci, najpierw powinniśmy

A. odłączyć przewód zasilający

B. wyciągnąć przewód sieciowy

C. uziemić metalowe elementy obudowy

D. otworzyć obudowę jednostki centralnej

Odpowiedź 'odłączyć przewód zasilający' jest kluczowa przed przystąpieniem do konserwacji jednostki centralnej komputera, ponieważ wyłącza zasilanie urządzenia. W przypadku konserwacji, takiej jak czyszczenie komponentów czy wymiana podzespołów, istnieje ryzyko zwarcia, które może prowadzić do uszkodzenia sprzętu lub zagrożenia dla zdrowia użytkownika. Odłączenie przewodu zasilającego jest pierwszym krokiem w procedurze bezpiecznej konserwacji i jest zgodne z najlepszymi praktykami w branży IT. Przykładowo, w standardach OSHA (Occupational Safety and Health Administration) oraz IEC (International Electrotechnical Commission) podkreśla się znaczenie odłączania zasilania przed jakimikolwiek pracami serwisowymi. Warto również pamiętać o używaniu odpowiednich narzędzi, takich jak opaski antyelektrostatyczne, aby zminimalizować ryzyko uszkodzenia komponentów przez ładunki elektrostatyczne. W prawidłowej konserwacji istotne jest, aby zawsze działać zgodnie z zaleceniami producenta sprzętu, co dodatkowo podnosi poziom bezpieczeństwa i efektywności działań serwisowych.

Rozpocznij nowy egzamin

Powrót do strony głównej
