Informacje o egzaminie:

Zawód: Technik mechanik
Kwalifikacja: MEC.08 - Wykonywanie i naprawa elementów maszyn, urządzeń i narzędzi
Data rozpoczęcia: 7 maja 2026 15:29
Data zakończenia: 7 maja 2026 15:38

Egzamin zdany!

Wynik: 35/40 punktów (87,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Przyrząd przedstawiony na ilustracji stosuje się do pomiaru

A. modułu zębów.

B. spoin spawalniczych.

C. głębokości otworów.

D. chropowatości powierzchni.

Spoinomierz to naprawdę ważne narzędzie, które znajdziesz w branży spawalniczej. Dzięki niemu możesz dokładnie zmierzyć różne parametry spoin, jak wysokość, szerokość i kąt nachylenia. To wszystko jest kluczowe, żeby mieć pewność, że spaw jest solidny i wytrzymały. W praktyce, spoinomierz umożliwia szybkie i precyzyjne inspekcje, co często przyspiesza całą produkcję. Warto też pamiętać, że zgodnie z normami ISO 5817, jak masz do czynienia z jakością spawów, używanie narzędzi takich jak spoinomierz jest wręcz konieczne. Przykłady z branży motoryzacyjnej czy lotniczej mówią same za siebie – tam, gdzie jakość spoin jest na wagę bezpieczeństwa, regularne pomiary są standardem. Musisz też wiedzieć, że jeśli spoiny zostaną źle wykonane, a my ich nie zauważymy, to mogą się zdarzyć poważne problemy. Dlatego te pomiary są aż tak ważne.

Pytanie 2

Czym jest proces piaskowania?

A. usunięcie zanieczyszczeń z powierzchni materiału

B. modyfikacja struktury krystalicznej metali

C. aplikacja powłoki ochronnej na materiał

D. produkcja tarcz ściernych poprzez wtłaczanie ścierniwa w metal

Proces piaskowania jest techniką obróbcza, której celem jest usunięcie zanieczyszczeń oraz nadanie odpowiedniej tekstury powierzchni materiału. Wykorzystuje się w nim ścierniwo, które jest przyspieszane za pomocą strumienia powietrza pod wysokim ciśnieniem. Dzięki temu można skutecznie usunąć rdze, farby, resztki smarów, a także inne zanieczyszczenia, które mogą wpłynąć na dalszą obróbkę materiału, na przykład malowanie lub spawanie. Przykładem zastosowania piaskowania jest przygotowanie podłoża przed malowaniem konstrukcji stalowych, gdzie czystość powierzchni jest kluczowa dla trwałości powłok. Standardy branżowe, takie jak ISO 8501, podkreślają znaczenie odpowiedniego przygotowania powierzchni, co w praktyce oznacza użycie piaskowania jako jednego z kluczowych etapów. Dodatkowo, piaskowanie jest także stosowane w przemyśle lotniczym, gdzie precyzyjne usunięcie wszelkich zanieczyszczeń jest niezbędne dla bezpieczeństwa i wydajności maszyn.

Pytanie 3

Jakim narzędziem dokonuje się pomiaru wysokości zęba koła zębatego?

A. wzornika ogólnego.

B. suwmiarki o regulowanej długości.

C. suwmiarki modułowej.

D. przyrządu mikrometryczno-czujnikowego.

Pomiar głowy zęba koła zębatego przy użyciu wzornika uniwersalnego, suwmiarki uniwersalnej czy przyrządu mikrometryczno-czujnikowego nie jest najlepszym rozwiązaniem. Wzornik uniwersalny, choć użyteczny w wielu sytuacjach, nie zapewnia wymaganej precyzji i dokładności pomiaru, które są kluczowe w kontekście pomiarów zębów kół zębatych. Suwmiarka uniwersalna, mimo że może być stosowana do ogólnych pomiarów, ma swoje ograniczenia, szczególnie kiedy chodzi o precyzyjne pomiary detali o złożonej geometrii. W przypadku koła zębatego, gdzie zęby mają określone wymiary i kształty, suwmiarka uniwersalna może nie być wystarczająco dokładna, co prowadzi do błędów w ocenie wymagań konstrukcyjnych. Przyrząd mikrometryczno-czujnikowy, z kolei, choć jest narzędziem precyzyjnym, to jednak nie jest zoptymalizowany do pomiaru zębów, a jego użycie może być nieefektywne i czasochłonne w kontekście wymaganych pomiarów geometrów zębatych. W branży inżynieryjnej i produkcyjnej, stosowanie niewłaściwych narzędzi pomiarowych może skutkować obniżoną jakością produktów, co jest niezgodne z normami jakości i może prowadzić do awarii mechanizmów w końcowym zastosowaniu.

Pytanie 4

Tuleję konika na przedstawionej ilustracji oznaczono cyfrą

A. 2

B. 1

C. 3

D. 4

Tuleja konika, oznaczona cyfrą 1 na ilustracji, jest kluczowym elementem w narzędziach skrawających, który umożliwia szybkie i efektywne mocowanie wierteł czy rozwiertaków. Tuleja ta działa na zasadzie mechanizmu chwytnika, który pozwala na precyzyjne osadzenie narzędzia oraz jego stabilizację podczas obróbki materiałów. Jest to istotne, ponieważ niewłaściwe mocowanie narzędzi może prowadzić do nieprecyzyjnych otworów lub nawet uszkodzenia samego narzędzia. W branży obróbczej stosuje się różne standardy dotyczące mocowania narzędzi, a tuleje konika są projektowane z uwzględnieniem tych norm. Dobrze zaprojektowane tuleje konika zapewniają nie tylko łatwość w wymianie narzędzi, ale także bezpieczeństwo podczas pracy. Prawidłowe zrozumienie funkcji tulei konika jest niezbędne dla każdego operatora maszyn CNC, co może znacząco wpłynąć na efektywność i jakość produkcji.

Pytanie 5

Na rysunku przedstawiono proces wiercenia z mocowaniem przedmiotu obrabianego za pomocą

A. pryzmy z chomątkiem.

B. imadła ślusarskiego.

C. konika tokarskiego.

D. zabieraka czołowego.

Prawidłowa odpowiedź to pryzmy z chomątkiem, które są kluczowym elementem procesu wiercenia. Pryzma to narzędzie, które umożliwia stabilne mocowanie przedmiotów o cylindrycznym kształcie, co jest niezbędne do uzyskania precyzyjnych wyników obróbczych. Chomątko, jako element dociskający, zapewnia dodatkowe wsparcie, eliminując ryzyko ruchu obrabianego elementu podczas wiercenia. W praktyce, użycie pryzm z chomątkiem jest szczególnie zalecane w obróbce metalu, gdzie wymagana jest wysoka precyzja, a każdy ruch może wpłynąć na jakość końcowego produktu. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie właściwego mocowania elementów w procesach obróbczych, co wpływa na jakość i bezpieczeństwo pracy. Zastosowanie pryzm z chomątkiem w warsztatach mechanicznych jest powszechne, a ich odpowiednie ustawienie i wykorzystanie są kluczowe dla osiągnięcia optymalnych rezultatów.

Pytanie 6

Gumowe łączniki jako elementy elastyczne są wykorzystywane w celu

A. zwielokrotnienia drgań przenoszonych wewnątrz obudów maszyn

B. ograniczenia drgań przekazywanych pomiędzy elementami maszyn

C. wzmocnienia amplitudy drgań przenoszonych wewnątrz urządzeń

D. powiększenia amplitudy drgań komponentów maszyn oraz ich struktur nośnych

Łączniki gumowe odgrywają kluczową rolę w ograniczaniu drgań przekazywanych pomiędzy częściami maszyn, co jest istotne dla zachowania ich sprawności oraz wydajności. Działając jako elementy izolujące, łączniki te skutecznie tłumią drgania, co pozwala na zmniejszenie uszkodzeń mechanicznych oraz wydłużenie żywotności urządzeń. Przykładowo, w przypadku silników elektrycznych, zastosowanie łączników gumowych zmniejsza przenoszenie drgań na ramę maszyny, co ogranicza hałas oraz wibracje. W przemyśle motoryzacyjnym, łączniki te są używane w układach zawieszenia, aby poprawić komfort jazdy poprzez tłumienie drgań pochodzących z nawierzchni drogi. Zgodnie z normami ISO i dobrymi praktykami inżynieryjnymi, stosowanie łączników gumowych jest zalecane w projektowaniu maszyn, aby zapewnić ich stabilność i niezawodność w działaniu, co wpływa na bezpieczeństwo oraz efektywność operacyjną.

Pytanie 7

Do czego stosuje się przedstawiony na rysunku przyrząd?

A. Do pomiaru spoin.

B. Do sprawdzania gwintów.

C. Do określania płaskości powierzchni.

D. Do pomiaru głębokości otworów.

Miernik spoin to specjalistyczne narzędzie, które odgrywa kluczową rolę w branży spawalniczej oraz w procesach wytwarzania, gdzie jakość spoin ma istotne znaczenie. Jego głównym zastosowaniem jest dokładne określenie wymiarów spoin, co bezpośrednio wpływa na wytrzymałość i integralność strukturalną złącz. Przykładowo, w przemyśle motoryzacyjnym oraz budowlanym, gdzie spoiny są powszechnie stosowane w konstrukcjach metalowych, użycie miernika spoin pozwala na zapewnienie, że wszystkie spoiny spełniają określone normy jakościowe. Normy te, takie jak ISO 3834, definiują wymagania dotyczące jakości spawania, a stosowanie odpowiednich narzędzi pomiarowych, takich jak miernik spoin, jest kluczowe dla ich spełnienia. Ponadto, możliwość precyzyjnego pomiaru spoin może zapobiec kosztownym błędom w produkcji, takim jak nieodpowiednie zgrzewanie czy spawanie, co mogłoby prowadzić do uszkodzeń i wymagać kosztownych napraw lub wymiany części. Dlatego znajomość i umiejętność używania miernika spoin jest niezbędna dla każdego profesjonalisty w tej dziedzinie.

Pytanie 8

Którą obrabiarkę stosuje się w celu wykonania rowków w części pokazanej na ilustracji?

A. Strugarkę wzdłużną.

B. Wiertarkę.

C. Przeciągarkę.

D. Wypalarkę plazmową.

Przeciągarka to fajne narzędzie skrawające, które sprawdza się w obróbce cylindrycznych powierzchni, zarówno tych wewnętrznych, jak i zewnętrznych. Jak chcesz zrobić rowki, to przeciągarka naprawdę daje radę, bo pozwala na precyzyjne formowanie. To ważne w różnych branżach, takich jak motoryzacja czy lotnictwo. Kiedy dobierzesz odpowiednie narzędzia skrawające i dobrze ustawisz parametry obróbcze, to możesz uzyskać rowki o idealnej głębokości i szerokości. Fajnie też zauważyć, że istnieją normy, jak ISO 2768, które mówią o tolerancjach wymiarowych, a prace na przeciągarce muszą być zgodne z tymi standardami. Dzięki temu jakość detali, jakie wykonasz, będzie na wysokim poziomie. Korzystanie z przeciągarki też sprawia, że produkcja jest bardziej efektywna i mniej materiałów się marnuje, co jest zgodne z ideą zrównoważonego rozwoju w przemyśle.

Pytanie 9

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 10

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 11

Z jakiego materiału nie produkuje się sprężyn?

A. Żeliwa szarego

B. Stali stopowej.

C. Stali narzędziowej.

D. Plastiku.

Żeliwo szare nie jest materiałem stosowanym do produkcji sprężyn ze względu na swoje właściwości. To stop żelaza z węglem, który dzięki swojej strukturze grafitowej charakteryzuje się dużą twardością i odkształcalnością, ale jednocześnie ma niską wytrzymałość na rozciąganie oraz ograniczoną elastyczność. Sprężyny muszą być wykonane z materiałów, które potrafią efektywnie magazynować i oddawać energię, co jest kluczowe w przypadku zastosowań w mechanice, automatyce i inżynierii. Idealnymi materiałami do produkcji sprężyn są stal stopowa oraz stal narzędziowa, które posiadają odpowiednie właściwości mechaniczne i wytrzymałościowe, umożliwiające ich efektywne zastosowanie w różnych warunkach. Przykładem mogą być sprężyny w zawieszeniach pojazdów, które muszą wytrzymywać dynamiczne obciążenia i adaptować się do zmieniających się warunków jazdy.

Pytanie 12

Stal szybkotnąca jest stosowana do produkcji

A. blach trapezowych

B. profili zamkniętych

C. noży tokarskich

D. rur ciągnionych

Stal szybkotnąca, znana również jako stal HSS (High-Speed Steel), jest materiałem charakteryzującym się wyjątkowymi właściwościami, dzięki którym jest idealnym wyborem do produkcji narzędzi skrawających, w tym noży tokarskich. Stal szybkotnąca zawiera dodatki takie jak wolfram, molibden i kobalt, które poprawiają jej twardość i odporność na wysokie temperatury, co jest kluczowe w procesach obróbczych, gdzie występuje znaczne tarcie i ciepło. Przykładowo, noże tokarskie wykonane z HSS mogą pracować z dużymi prędkościami obrotowymi, co zwiększa efektywność obróbki i redukuje czas produkcji. W praktyce, narzędzia te są powszechnie stosowane w przemyśle, szczególnie w obróbce metali, gdzie wymagane są precyzyjne cięcia i długotrwała trwałość. Dobre praktyki w branży sugerują regularne sprawdzanie stanu narzędzi skrawających, a także dostosowywanie parametrów obróbczych do specyfikacji materiału, co w przypadku stali HSS przyczynia się do uzyskania optymalnych wyników.

Pytanie 13

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 14

Obróbkę wykańczającą powierzchni podstawy czujnika wskazaną strzałką na ilustracji wykonano w operacji

A. nagniatania.

B. przeciągania.

C. piłowania.

D. szlifowania.

Szlifowanie jest procesem obróbki, który polega na usuwaniu materiału z powierzchni przy użyciu narzędzi ściernych, co pozwala na uzyskanie wysokiej precyzji wymiarowej oraz gładkości powierzchni. W kontekście podstawy czujnika, zastosowanie szlifowania umożliwia osiągnięcie wymaganych standardów jakości, co jest kluczowe w aplikacjach, gdzie dokładność pomiarów jest kluczowa. W branży inżynieryjnej, zwłaszcza w produkcji precyzyjnych komponentów elektronicznych i mechanicznych, szlifowanie jest powszechnie stosowane w celu zapewnienia odpowiedniego wykończenia powierzchni. Na przykład, w produkcji czujników temperatura czy ciśnienia, precyzyjne wykończenie jest niezbędne do zapewnienia właściwego działania urządzenia. Warto również zaznaczyć, że dobre praktyki szlifowania obejmują dobór odpowiednich materiałów ściernych oraz parametrów procesu, co wpływa na efektywność obróbki oraz jakość końcową produktu.

Pytanie 15

Który mikromierz należy zastosować do pomiaru grubości ścianki rur?

A. Mikromierz 3.

B. Mikromierz 4.

C. Mikromierz 2.

D. Mikromierz 1.

Mikromierz 1 jest najlepszym wyborem do pomiaru grubości ścianki rur, ponieważ jego konstrukcja umożliwia uzyskanie precyzyjnych wyników w trudnodostępnych obszarach, takich jak wewnętrzne powierzchnie rur. W przypadku pomiarów grubości ścianki, kluczowe jest, aby sprzęt miał odpowiednią średnicę końcówki pomiarowej, co pozwala na dokładne osadzenie miernika w rurze. Mikromierz 1 został zaprojektowany z myślą o takich zastosowaniach, co czyni go idealnym narzędziem w branży budowlanej i inżynieryjnej. Dodatkowo, jego odczyty są zgodne z normami ISO, co gwarantuje wysoką jakość i powtarzalność pomiarów. W praktyce, mikromierz ten jest często wykorzystywany do kontroli jakości w procesie produkcji rur oraz podczas inspekcji technicznych, co podkreśla jego znaczenie w codziennej pracy inżynierów. Warto również zauważyć, że wiele standardów branżowych, takich jak ASTM, zaleca stosowanie odpowiednich narzędzi pomiarowych do zadań związanych z grubością materiałów, co potwierdza wybór mikromierza 1.

Pytanie 16

Proces spawania przy użyciu elektrod otulonych jest określany skrótem

A. MMA

B. PVD

C. MAG

D. CVD

Spawanie elektrodami otulonymi, znane jako MMA, to jedna z najczęściej używanych metod w branży metalurgicznej. W tej metodzie mamy elektrody pokryte otuliny, która tworzy ochronną warstwę gazu, dzięki czemu spoiny są mniej narażone na zanieczyszczenia i utlenienie. Moim zdaniem, MMA jest super popularne przy budowach i naprawach, bo jest dość proste i nie trzeba mieć jakiegoś skomplikowanego sprzętu. Używa się go do spawania konstrukcji stalowych, napraw maszyn, a nawet w trudnych warunkach, jak prace w terenie. Warto dodać, że są też standardy, jak EN 288-3, które regulują, jak to powinno być robione, co pomaga zapewnić jakość i bezpieczeństwo w spawalnictwie.

Pytanie 17

Na rysunku pokazano czynność sprawdzania płaskości powierzchni z zastosowaniem

A. pryzmy traserskiej.

B. przymiaru kreskowego.

C. liniału krawędziowego.

D. usztywnionego płaskownika.

Liniał krawędziowy jest narzędziem o kluczowym znaczeniu w procesie weryfikacji płaskości powierzchni. Jego główną zaletą jest wyjątkowo prosta i gładka krawędź, co sprawia, że idealnie nadaje się do tego typu pomiarów. Użycie liniału krawędziowego pozwala na szybkie i precyzyjne sprawdzenie, czy dana powierzchnia nie odbiega od normy pod względem płaskości. W praktyce, narzędzie to stosuje się w wielu dziedzinach, w tym w inżynierii mechanicznej, budownictwie oraz w obróbce materiałów. Na przykład, przed wykonaniem montażu dużych konstrukcji stalowych, ważne jest, aby wszystkie elementy były dokładnie sprawdzone pod kątem płaskości, co zapobiega późniejszym problemom związanym z ustawieniem czy stabilnością. Ponadto, zgodnie z normami ISO, pomiar płaskości przy użyciu odpowiednich narzędzi, jak liniał krawędziowy, jest kluczowy w zapewnieniu wysokiej jakości produkcji i zgodności z wymaganiami technicznymi.

Pytanie 18

W przypadku którego z połączeń występuje zjawisko rozszerzalności cieplnej metali?

A. Skurczowego

B. Nitowanego

C. Kołkowego

D. Bagnetowego

Odpowiedzi związane z nitowaniem, kołkowaniem i bagnetowaniem nie są związane z zjawiskiem rozszerzalności cieplnej metali. Nitowanie to technika polegająca na łączeniu elementów za pomocą nitów, które są wprowadzane w materiał w sposób mechaniczny, a nie poprzez kontrolowane zmiany temperatury. Kołkowanie polega na stosowaniu kołków jako elementów zamocowujących, działających w oparciu o siłę tarcia lub blokady mechaniczne, a nie na skurczach czy rozszerzeniach materiału. Z kolei bagnetowe połączenia są stosowane głównie w kontekście połączeń maszynowych, które opierają się na wprowadzeniu jednego elementu w drugi, co również nie wymaga zastosowania zjawiska cieplnego. W rzeczywistości, w wielu przypadkach błędne zrozumienie zastosowania różnych technik łączenia może prowadzić do niewłaściwych wyborów w procesie projektowania, co z kolei może skutkować awariami lub uszkodzeniami konstrukcji. To podkreśla znaczenie zrozumienia podstawowych zasad inżynieryjnych oraz ich praktycznych implikacji w codziennej pracy inżynierów. Kluczowe jest, aby nie tylko znać techniki, ale również rozumieć ich kontekst i zastosowanie, aby podejmować świadome decyzje inżynieryjne.

Pytanie 19

Otwory w kształcie kwadratu są tworzone w procesie

A. zgrzewania

B. lutowania

C. przeciągania

D. anodowania

Otwory przelotowe o przekroju kwadratowym są często wykonywane w procesie przeciągania, który jest szeroko stosowany w obróbce metali i materiałów kompozytowych. Proces przeciągania polega na przesuwaniu materiału przez formę o określonym kształcie, co umożliwia uzyskanie pożądanych wymiarów i jakości powierzchni. Dzięki przeciąganiu możliwe jest tworzenie otworów o precyzyjnych wymiarach, co jest kluczowe w wielu zastosowaniach inżynieryjnych, takich jak produkcja elementów maszyn, konstrukcji budowlanych czy części pojazdów. Przeciąganie jest szczególnie cenione za swoją zdolność do wytwarzania wymiarów o dużej dokładności oraz gładkości powierzchni, co może znacząco wpływać na właściwości wytrzymałościowe i estetyczne finalnych produktów. W praktyce, otwory przelotowe wykonane w procesie przeciągania są stosowane w komponentach, gdzie istotna jest optymalizacja masy i wytrzymałości, np. w lekkich konstrukcjach lotniczych, gdzie każdy gram ma znaczenie. W branży metalowej proces ten spełnia także normy ISO związane z jakością obróbki, co podkreśla jego znaczenie w przemyśle.

Pytanie 20

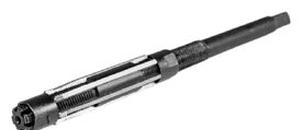

Na ilustracji przedstawiono przyrząd stosowany podczas

A. wiercenia.

B. rozwiercania.

C. nawiercania.

D. pogłębiania.

Odpowiedź 'rozwiercania' jest poprawna, ponieważ ilustracja przedstawia rozwiertak, który jest specjalistycznym narzędziem używanym w procesie obróbki otworów. Rozwiercanie to technika, która ma na celu powiększenie i wygładzenie już istniejących otworów, co pozwala na uzyskanie wymaganej dokładności wymiarowej oraz jakości powierzchni. W praktyce, rozwiertaki są wykorzystywane w produkcji części maszyn, gdzie precyzyjne otwory są kluczowe dla prawidłowego montażu i funkcjonowania. Zgodnie z normami ISO, rozwiercanie powinno być przeprowadzane z zachowaniem odpowiednich parametrów, takich jak prędkość obrotowa i posuw, aby zapobiec uszkodzeniom narzędzia oraz obrobionego materiału. Dobór odpowiedniego rozwiertaka, uwzględniającego materiał obrabiany oraz wymagania dotyczące wymiarów, jest istotnym elementem procesu produkcyjnego. Rozwiercanie jest często stosowane w przemyśle motoryzacyjnym, lotniczym i maszynowym, co pokazuje jego wszechstronność i znaczenie w nowoczesnej obróbce skrawaniem.

Pytanie 21

Przedstawiony na ilustracji element jest stosowany do

A. podparcia elementów toczonych.

B. usuwania wierteł z uchwytów.

C. mocowania płyt stalowych.

D. punktowania środków otworów.

Przedstawiony na ilustracji element to konik tokarski, który odgrywa kluczową rolę w procesie toczenia. Jego głównym zadaniem jest podparcie obrabianego elementu, co jest istotne dla zapewnienia stabilności i precyzji w trakcie obróbki. W praktyce, konik tokarski umożliwia użytkownikowi uniknięcie drgań, które mogą prowadzić do odkształceń materiału, a tym samym do błędów w wymiarach. W kontekście standardów branżowych, stosowanie konika tokarskiego jest zgodne z najlepszymi praktykami w zakresie obróbki skrawaniem. Wykorzystanie tego narzędzia pozwala na osiągnięcie gładkich powierzchni i wysokiej jakości detali, co jest kluczowe w przemyśle mechanicznym i wytwórczym. W przypadku toczenia długich elementów, konik tokarski staje się wręcz niezbędny, ponieważ wspiera jego koniec, co minimalizuje ryzyko jego wyginania się pod wpływem sił skrawania. Zastosowanie konika tokarskiego to doskonały przykład, który ilustruje znaczenie odpowiedniego wsparcia w procesach obróbczych.

Pytanie 22

Który element trzeba na pewno wymienić na nowy w sytuacji jego zużycia?

A. Segment formy wtryskowej

B. Nóż tnący matrycy giętarskiej

C. Łoże strugarki wzdłużnej

D. Hak suwnicy bramowej

Hak suwnicy bramowej jest kluczowym elementem systemu podnoszenia, który odpowiada za transport ciężkich ładunków. Ze względu na swoje intensywne użytkowanie, narażony jest na znaczne zużycie mechaniczne oraz zmęczenie materiału. W przypadku stwierdzenia jakichkolwiek uszkodzeń, takich jak pęknięcia czy odkształcenia, wymiana haka na nowy jest bezwzględnie konieczna. W przeciwnym razie może to prowadzić do niebezpiecznych sytuacji, takich jak spadnięcie ładunku, co stanowi zagrożenie dla zdrowia i życia pracowników oraz może spowodować znaczne straty materialne. W branży budowlanej oraz przemysłowej, regularne przeglądy i konserwacja sprzętu podnoszącego są zgodne z normami, takimi jak EN 13155, które szczegółowo określają wymagania dotyczące bezpieczeństwa i funkcjonalności urządzeń do przenoszenia ładunków. Przykładem może być rutynowa kontrola stanu technicznego haka oraz jego wymiana w przypadku wykrycia jakichkolwiek nieprawidłowości. Tego rodzaju działania są nie tylko zgodne z wymaganiami prawnymi, ale również przyczyniają się do zapewnienia ciągłości produkcji i minimalizacji ryzyka wypadków.

Pytanie 23

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 24

Na podstawie rysunku wskaż wynik pomiaru wykonanego za pomocą mikrometru.

A. 84,32 mm

B. 84,82 mm

C. 80,32 mm

D. 81,30 mm

Dobra robota! 84,82 mm to poprawny wynik. To efekt dokładnego odczytu z mikrometru, gdzie musisz spojrzeć na obie skale: główną i pomocniczą. W skali głównej widzisz 84 mm, co pokazuje, że krawędź bębna jest pomiędzy 80 a 85 mm. Potem, żeby dostać dokładniejszy wynik, sprawdź skalę pomocniczą, która daje nam 0,82 mm. Odczytanie tej wartości jest ważne, bo pokazuje, jak dokładnie używamy mikrometru. Te narzędzia są szeroko stosowane w warsztatach czy laboratoriach, bo precyzyjny pomiar jest kluczowy dla jakości produktów. Przypominają mi, że jeśli coś jest źle odczytane, to później może być problem w produkcji. Także dobrze znać zasady prawidłowego odczytu, bo to naprawdę ma znaczenie, żeby wszystko działało jak należy. Nie zapominaj, że te odczyty są też ważne, bo związane z normami ISO, które określają, jak dokładne muszą być pomiary. Po prostu pamiętaj, że to nie jest takie trudne, ale wymaga skupienia i uwagi.

Pytanie 25

Koła zębate powstają w procesie toczenia oraz

A. tłoczenia i przeciągania

B. wytłaczania i frezowania

C. frezowania i dłutowania

D. kalandrowania i szlifowania

Wszystkie wymienione procesy obróbcze mają swoje zastosowanie w różnych kontekstach przemysłowych, jednak nie są odpowiednie do produkcji kół zębatych. Wytłaczanie i frezowanie to techniki, które mogą być używane do formowania materiałów, ale w przypadku kół zębatych ich zastosowanie jest ograniczone. Wytłaczanie jest procesem, w którym materiał jest przepychany przez formę, co prowadzi do powstawania detali o stałym przekroju, jednak zazwyczaj nie odpowiada wymaganiom precyzyjnej obróbki zębów. Tłoczenie i przeciąganie to również metody stosowane do obróbki blach, ale nie są one typowe dla kół zębatych. Tłoczenie polega na deformacji materiału w wyniku działania siły, co może prowadzić do utraty precyzji. Przeciąganie z kolei jest procesem, który ma zastosowanie w produkcji części cylindrycznych, ale nie wytwarza detali z zębami. Kalandrowanie i szlifowanie również nie są odpowiednie dla tego typu elementów; kalandrowanie stosuje się głównie w produkcji folii i blach, a szlifowanie, mimo że może poprawiać wykończenie powierzchni, nie jest procesem, który kształtuje samą geometrię kół zębatych. Wybór niewłaściwych procesów obróbczych może prowadzić do braku dokładności, co jest nieakceptowalne w kontekście funkcji kół zębatych, które są kluczowe dla prawidłowego działania maszyn i mechanizmów.

Pytanie 26

Na ilustracji przedstawiono narzędzie stosowane w procesie

A. rozwiercania.

B. gwintowania.

C. pogłębiania.

D. wiercenia.

Narzynka, przedstawiona na ilustracji, jest narzędziem używanym w procesie gwintowania, które polega na wycinaniu gwintów na zewnętrznych powierzchniach cylindrycznych. Gwintowanie jest kluczowym procesem w mechanice precyzyjnej, wykorzystywanym do tworzenia połączeń śrubowych, które są niezbędne w budowie maszyn oraz różnorodnych konstrukcji. Narzynki, ze względu na swoją konstrukcję, umożliwiają precyzyjne i efektywne wycinanie gwintów, co jest szczególnie istotne w przemyśle motoryzacyjnym oraz lotniczym, gdzie tolerancje wymiarowe są niezwykle rygorystyczne. W procesie gwintowania narzynka obraca się wokół osi materiału, a ostrza narzędzia wycinają gwint, zapewniając odpowiednią jakość oraz kształt. Warto również dodać, że stosowanie narzynek zgodnie z zaleceniami producentów oraz praktykami branżowymi, takimi jak odpowiednia prędkość obrotowa i stosowanie smarów, pozwala na wydłużenie żywotności narzędzi oraz uzyskanie lepszych rezultatów końcowych.

Pytanie 27

Aby zrealizować połączenie gwintowe z określonym momentem dokręcania, należy użyć klucza

A. dynamometrycznego

B. płasko-oczkowego

C. rurowego

D. nasadkowego

Klucz dynamometryczny jest specjalistycznym narzędziem zaprojektowanym do precyzyjnego dokręcania połączeń gwintowych z zachowaniem określonego momentu obrotowego. Jego główną funkcjonalnością jest zapewnienie, że śruby lub nakrętki są dokręcone z odpowiednią siłą, co jest kluczowe w wielu zastosowaniach inżynieryjnych i motoryzacyjnych. Używając klucza dynamometrycznego, mechanik lub inżynier może uniknąć problemów związanych z niedostatecznym lub nadmiernym dokręceniem, które mogą prowadzić do uszkodzeń komponentów, wycieków lub awarii technicznych. Przykładowo, w przypadku montażu kół w samochodach, zastosowanie klucza dynamometrycznego pozwala na precyzyjne dokręcenie śrub, co jest zgodne z zaleceniami producentów oraz obowiązującymi normami bezpieczeństwa. W praktyce, klucz dynamometryczny jest niezbędnym narzędziem w każdym warsztacie, w którym realizowane są prace wymagające dokładności.

Pytanie 28

W jakich obrabiarkach wykorzystuje się stół obrotowo-podziałowy?

A. W walcarkach

B. W ciągarkach

C. W wytłaczarkach

D. We frezarkach

Odpowiedź "We frezarkach" jest poprawna, ponieważ stół obrotowo-podziałowy jest kluczowym elementem w obrabiarkach, które wykonują skomplikowane operacje frezarskie. Stół ten umożliwia precyzyjne ustawienie detalu w różnych pozycjach, co jest szczególnie istotne przy wieloaspektowym frezowaniu. Użycie stołu obrotowo-podziałowego pozwala na wykonywanie cięć w różnych płaszczyznach, co zwiększa dokładność i efektywność procesów produkcyjnych. Przykładem zastosowania może być obróbka elementów maszyn, które wymagają skomplikowanych kształtów i otworów. W branży inżynieryjnej oraz produkcyjnej stosuje się standardy takie jak ISO 9001, które podkreślają znaczenie precyzji obróbczej, a wykorzystanie stołów obrotowo-podziałowych w frezarkach wpisuje się w te normy, zapewniając wysoką jakość wytwarzanych produktów. Dzięki tej technologii, operatorzy mają możliwość zwiększenia wydajności oraz redukcji czasu cyklu produkcyjnego, co jest istotne w kontekście konkurencyjności na rynku.

Pytanie 29

Przedstawiony na rysunku przyrząd pomiarowy służy do

A. sprawdzania chropowatości.

B. wyznaczania linii równoległych.

C. pomiaru kąta.

D. pomiaru głębokości.

Pomiar kąta jest kluczowym aspektem w wielu dziedzinach, w tym w inżynierii, architekturze i geodezji. Kątomierz, przedstawiony na rysunku, jest narzędziem, które umożliwia nie tylko precyzyjny pomiar kątów, ale także ich wyznaczanie w różnych aplikacjach, takich jak projektowanie konstrukcji czy analiza przestrzenna. Przyrząd ten jest zazwyczaj wyposażony w skalę kątową, co pozwala na dokładny odczyt kąta w stopniach. W praktyce, kątomierz znajduje zastosowanie w takich działaniach jak ustawianie maszyn w odpowiednich kątach, projektowanie elementów złącznych czy w procesie tworzenia rysunków technicznych. Standardy branżowe, takie jak ISO 1101 dotyczące chropowatości powierzchni, często wymagają precyzyjnych pomiarów kątów, co czyni umiejętność korzystania z kątomierza niezbędną w pracy inżyniera. Dlatego poprawna odpowiedź na to pytanie to "pomiaru kąta", co potwierdza praktyczne zastosowanie kątomierza w różnych dziedzinach inżynieryjnych.

Pytanie 30

Przekroczenie dopuszczalnej temperatury łożysk wskazuje na

A. odpowiednie smarowanie

B. ich prawidłowe funkcjonowanie

C. wydłużenie ich trwałości

D. postępujące zużycie

Wzrost temperatury łożysk ponad dopuszczalną normę jest istotnym wskaźnikiem postępującego zużycia. Wysoka temperatura łożysk może być spowodowana kilkoma czynnikami, takimi jak niewłaściwe smarowanie, nadmierne obciążenie czy zanieczyszczenie środowiska pracy. W kontekście praktycznym, należy zwrócić uwagę na to, że łożyska pracujące w podwyższonej temperaturze mogą prowadzić do uszkodzeń powierzchniowych, takich jak pitting, spękania czy matowienie, co w efekcie skraca ich żywotność. Na przykład, standard ISO 281 dotyczący trwałości łożysk podkreśla znaczenie monitorowania temperatury jako kluczowego wskaźnika stanu technicznego. Właściwe procedury konserwacyjne, takie jak regularne smarowanie i kontrola stanu łożysk, mogą znacząco wpłynąć na ich wydajność i trwałość. Zrozumienie wpływu temperatury na łożyska jest kluczowe dla utrzymania niezawodności maszyn i urządzeń w różnych branżach.

Pytanie 31

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 32

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 33

Który element szlifierki do płaszczyzn przedstawiono na rysunku?

A. Wrzeciennik przesuwny.

B. Ściernicę tarczową.

C. Sanie suportu wzdłużnego.

D. Stół magnetyczny.

Stół magnetyczny jest kluczowym elementem w szlifierkach do płaszczyzn, który umożliwia precyzyjne mocowanie obrabianych przedmiotów. Jego charakterystyczna ryflowana powierzchnia zapewnia doskonałą przyczepność, co jest niezbędne do uzyskania wysokiej jakości szlifowania. W praktyce, stół ten wykorzystuje pole magnetyczne do stabilizacji metalowych przedmiotów, co z kolei pozwala na wykonanie dokładnych operacji szlifowania bez ryzyka przesunięcia się materiału. W przemyśle, gdzie precyzja jest kluczowa, stoły magnetyczne są powszechnie stosowane, aby zapewnić, że obrabiane części są odpowiednio zabezpieczone podczas całego procesu. Dodatkowo, stosowanie stołów magnetycznych jest zgodne z najlepszymi praktykami w obróbce metali, co przyczynia się do zwiększenia efektywności produkcji i redukcji odpadów. Dzięki tym właściwościom, stół magnetyczny stał się standardem w nowoczesnych zakładach produkcyjnych, gdzie precyzja obróbcza jest priorytetem.

Pytanie 34

Jakie jest główne zastosowanie frezarek w przemyśle?

A. Obróbka powierzchni płaskich i kształtowych

B. Cięcie materiałów na wymiar

C. Łączenie elementów metalowych

D. Malowanie powierzchni

Frezarki to maszyny, które odgrywają kluczową rolę w przemyśle maszynowym i nie tylko. Ich główne zastosowanie to obróbka powierzchni płaskich i kształtowych, co oznacza, że są one używane do nadawania określonych kształtów i wymiarów częściom z różnych materiałów, takich jak metale, tworzywa sztuczne czy drewno. Frezowanie umożliwia precyzyjne formowanie powierzchni, zarówno prostych, jak i skomplikowanych, co jest niezbędne w produkcji części maszyn, narzędzi i urządzeń. Dzięki zastosowaniu różnorodnych narzędzi frezarskich możliwe jest wykonanie rowków, żłobków czy otworów. W praktyce frezarki są używane w wielu branżach, od motoryzacyjnej przez lotniczą, aż po produkcję mebli. Zaawansowane technologie, takie jak CNC, umożliwiają automatyzację procesu frezowania, co zwiększa precyzję i efektywność produkcji. Obecnie frezarki są niezastąpione w produkcji seryjnej, a także przy tworzeniu prototypów i elementów jednostkowych.

Pytanie 35

Obróbkę wykańczającą powierzchni podstawy czujnika wskazaną strzałką na rysunku wykonano w operacji

A. szlifowania.

B. piłowania.

C. przeciągania.

D. nagniatania.

Szlifowanie to kluczowy proces obróbczy, który ma na celu uzyskanie wysokiej jakości wykończenia powierzchni. W kontekście podstawy czujnika, obróbka ta jest szczególnie istotna, ponieważ czujniki wymagają dużej precyzji oraz gładkości powierzchni dla optymalnego funkcjonowania. Szlifowanie pozwala na usunięcie niewielkich nierówności i zadrapań, co jest niezbędne dla dokładnych pomiarów. W praktyce, szlifowanie wykorzystuje się w wielu gałęziach przemysłu, takich jak motoryzacja, elektronika czy mechanika precyzyjna. Standardy dotyczące szlifowania, takie jak ISO 1302, podkreślają znaczenie precyzyjnych tolerancji oraz jakości powierzchni, co wpływa na właściwości użytkowe podzespołów. Warto zauważyć, że szlifowanie różni się od innych metod obróbczych, takich jak piłowanie, które dąży do szybkiego usunięcia materiału, a nie do uzyskania gładkiej powierzchni. Umiejętne zastosowanie szlifowania przyczynia się do wydłużenia żywotności komponentów i ich niezawodności w działaniu.

Pytanie 36

Wosk jako materiał używany do wytwarzania modelu znajduje zastosowanie w procesie odlewania

A. odśrodkowego

B. ciśnieniowego

C. precyzyjnego

D. ciągłego

Wybór innych metod odlewania, takich jak odlewanie ciągłe, odśrodkowe czy ciśnieniowe, wskazuje na brak zrozumienia różnicy pomiędzy tymi technikami a odlewaniem precyzyjnym. Odlewanie ciągłe najczęściej wykorzystuje się do produkcji elementów o stałym przekroju, jak na przykład pręty stalowe czy rury, i nie jest związane z wykorzystaniem wosku. Ta technika skupia się na procesie, w którym stopiony metal jest wprowadzany do formy, a następnie chłodzony w celu uzyskania gotowego wyrobu, co nie odpowiada idei użycia wosku jako tymczasowego modelu. Odlewanie odśrodkowe z kolei polega na wykorzystaniu siły odśrodkowej do rozprowadzenia płynnego metalu w formie, co również nie znajduje zastosowania w kontekście wosku. Ta technika jest typowa dla produkcji wałków i cylindrów metalowych, gdzie ważne jest, aby materiał równomiernie wypełniał formę pod wpływem obrotów. Z kolei odlewanie ciśnieniowe to metoda, która polega na wtryskiwaniu stopionego metalu do formy pod wysokim ciśnieniem, co pozwala na uzyskiwanie wyrobów o dużej gęstości i szczegółowości. Nie używa się w niej wosku, ponieważ proces wymaga wytrzymałych i odpornych na wysoką temperaturę form, co nie jest zgodne z właściwościami wosku. Typowym błędem myślowym jest mylenie zastosowania wosku w precyzyjnym odlewaniu z innymi technikami, co prowadzi do nieporozumień w zakresie odpowiednich zastosowań dla różnych metod odlewania.

Pytanie 37

Która maszyna skrawająca pozwala na jednoczesne wiercenie wielu otworów?

A. Cykliniarka tarczowa

B. Dłutownica pionowa

C. Wiertarka wielowrzecionowa

D. Tokarka rewolwerowa

Wiertarka wielowrzecionowa to maszyna, która umożliwia jednoczesne wiercenie wielu otworów w jednym cyklu pracy. Dzięki zastosowaniu kilku wrzecion, każde z nich może być wyposażone w narzędzie skrawające, co pozwala na efektywne i szybkie wykonanie dużej liczby otworów w różnych materiałach. To rozwiązanie jest szczególnie cenione w produkcji masowej, gdzie czas i precyzja mają kluczowe znaczenie. Na przykład, w branży motoryzacyjnej, wiertarki wielowrzecionowe są używane do tworzenia otworów w częściach karoserii, co przyspiesza proces montażu pojazdów. Dobre praktyki w użytkowaniu tych maszyn obejmują odpowiednie ustawienie parametrów skrawania, aby zminimalizować zużycie narzędzi i uzyskać wysoką jakość wykończenia. Ponadto, modernizacja i automatyzacja tych urządzeń, na przykład poprzez zastosowanie systemów CNC, znacząco zwiększa ich wydajność i precyzję działania, co jest zgodne z najnowszymi trendami w przemyśle produkcyjnym.

Pytanie 38

Strzałką na rysunku wskazano powierzchnię, która została wykonana w operacji

A. szlifowania.

B. piłowania.

C. radełkowania.

D. frezowania.

Radełkowanie to taki fajny proces obróbczy, który polega na robieniu na powierzchni metalu szczególnych nacięć. Dzięki temu staje się ona bardziej chropowata i lepiej chwyta różne rzeczy. Z mojego doświadczenia, to naprawdę istotne w różnych branżach, zwłaszcza tam, gdzie mamy do czynienia z narzędziami ręcznymi lub maszynami. Bo jak coś się ślizga, to może być naprawdę kłopot. Jeśli chodzi o standardy, to mamy coś takiego jak ISO 1302, które mówi nam o klasach chropowatości. To bardzo ważne, gdy projektujemy różne komponenty. Radełkowanie może być używane w wielu dziedzinach, od motoryzacji po elektronikę, a te rowki, co są tworzone, mogą też odprowadzać ciepło. Dobrze jest też pamiętać, żeby dobrać odpowiednie narzędzia i parametry obróbcze, bo to wpływa na jakość i trwałość naszej powierzchni.

Pytanie 39

Jakie elementy są wytwarzane w procesie dłutowania przy zastosowaniu metody Maaga?

A. Tuleje

B. Kołki ustalające

C. Wały

D. Koła zębate

Metoda dłutowania Maaga jest techniką obróbczej, szczególnie stosowaną w produkcji precyzyjnych komponentów, w tym kół zębatych. Jest to proces, który wykorzystuje narzędzia w kształcie dłuta, by wycinać z materiału zamknięte profile, co powoduje, że jest on szczególnie efektywny w produkcji złożonych kształtów. Koła zębate, wytwarzane tą metodą, charakteryzują się wysoką precyzją oraz doskonałą jakością powierzchni, co jest niezbędne w zastosowaniach, gdzie wymagana jest niska tolerancja i wysoka trwałość. Przykładem zastosowania kół zębatych wykonanych metodą Maaga są mechanizmy w przekładniach, które przekazują moment obrotowy. Dzięki wykorzystaniu tej metody, możliwe jest tworzenie kół zębatych o skomplikowanych profilach zęba, co zwiększa ich efektywność w transmisji mocy i redukcji hałasu. Przemysł motoryzacyjny i lotniczy to obszary, które szczególnie korzystają z tej technologii, stawiając wysokie wymagania odnośnie do jakości i niezawodności produkowanych elementów.

Pytanie 40

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
