Informacje o egzaminie:

Zawód: Technik geodeta
Kwalifikacja: BUD.19 - Wykonywanie prac geodezyjnych związanych z katastrem i gospodarką nieruchomościami
Data rozpoczęcia: 8 czerwca 2026 15:00
Data zakończenia: 8 czerwca 2026 15:11

Egzamin zdany!

Wynik: 25/40 punktów (62,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

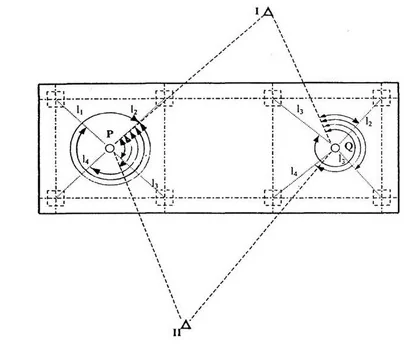

W metodzie przedstawionej na rysunku, wyznaczając odchylenia osi komina od pionu, otrzymuje się odczyty

A. przewyższeń.

B. kątów poziomych.

C. kątów zenitalnych.

D. z przymiaru liniowego.

Wybór odpowiedzi dotyczącej przewyższeń, kątów poziomych lub kątów zenitalnych może wskazywać na niezrozumienie podstaw pomiarów geodezyjnych i technik wykorzystywanych do oceny pozycji obiektów. Przewyżenia odnoszą się do różnic wysokości pomiędzy punktami i są używane w kontekście wyznaczania poziomów terenu, a nie odchyleń osi komina. Kąty poziome natomiast dotyczą pomiarów w poziomie, a nie w pionie, co oznacza, że nie są one odpowiednie do oceny odchyleń konstrukcji, które powinny być mierzone w odniesieniu do pionu. Kąty zenitalne są stosowane do pomiarów kątów widzenia w kontekście astronomicznym lub geodezyjnym, a nie do bezpośrednich pomiarów odchyleń budynków. Typowym błędem myślowym jest mylenie różnych rodzajów pomiarów oraz ich zastosowań w praktyce inżynieryjnej. Kluczowe jest zrozumienie, że każdy z tych pomiarów ma swoje specyficzne zastosowanie oraz metodykę, a ich niewłaściwe zastosowanie może prowadzić do nieprawidłowych wniosków. Zrozumienie różnicy między tymi technikami pozwala na dokładne i rzetelne pomiary, co jest fundamentem solidnych konstrukcji budowlanych.

Pytanie 2

Jakie czynniki wpływają na precyzję określenia przemieszczeń?

A. z wyznaczenia maksymalnego błędu pomiaru przemieszczeń

B. z błędu pomiarowego sieci geodezyjnej

C. z metody identyfikacji punktów odniesienia

D. z przeciętnego błędu użytej metody pomiarowej

Granica błędu wyznaczenia przemieszczeń jest kluczowym elementem w precyzyjnych pomiarach geodezyjnych i inżynieryjnych. Ustalenie dokładności przemieszczeń opiera się na zrozumieniu, jakie błędy mogą wystąpić w procesie pomiaru oraz jak te błędy wpływają na końcowy wynik. Określenie granicznego błędu, czyli maksymalnej dopuszczalnej różnicy pomiędzy wartością zmierzoną a rzeczywistą, pozwala na ocenę wpływu niepewności pomiarowej na wyniki. W praktyce, na przykład w monitorowaniu osuwisk czy deformacji budynków, znajomość granicy błędu jest niezbędna do podejmowania decyzji o konieczności interwencji. W standardach takich jak ISO 17123 dotyczących pomiarów geodezyjnych, podkreśla się znaczenie precyzyjnego określania granic błędu, aby wyniki pomiarów mogły być uznawane za rzetelne i wiarygodne. Przykładem zastosowania może być wykorzystanie technologii GNSS do monitorowania przemieszczeń w czasie rzeczywistym, gdzie granice błędu muszą być regularnie oceniane, aby zapewnić bezpieczeństwo i dokładność danych.

Pytanie 3

Szkic, na którym geodeta zaznacza wszystkie elementy po wytyczeniu realizowanego obiektu w terenie, określany jest jako szkic

A. realizacyjnym

B. dokumentacyjnym

C. polowym

D. tyczenia

Odpowiedź "tyczenia" jest prawidłowa, ponieważ szkic tyczenia jest dokumentem, na którym geodeta nanosi wszystkie elementy po wytyczeniu realizowanego obiektu w terenie. Tyczenie to proces, w którym geodeta określa i przenosi na teren właściwe punkty, które są zgodne z projektem budowlanym. W praktyce, szkic tyczenia zawiera zarówno charakterystyczne punkty, jak i niezbędne informacje, takie jak odległości, kąty oraz opisy techniczne, co ma kluczowe znaczenie dla dalszych działań budowlanych. Umożliwia on wykonawcom i inwestorom zrozumienie, jak projekt zrealizować w rzeczywistości. W branży geodezyjnej ważne jest przestrzeganie standardów, takich jak normy PN-EN ISO 19152, które definiują zasady tworzenia dokumentacji geodezyjnej. Szkic tyczenia jest zatem kluczowym elementem w procesie budowlanym, a jego prawidłowe wykonanie wpływa na jakość i bezpieczeństwo realizowanego projektu.

Pytanie 4

Jakiego narzędzia używa się do pomiaru odchyleń od pionu linii łączącej dwa punkty na obiekcie?

A. Inklinometr

B. Aliniometr

C. Niwelator

D. Dalmierz

Inklinometr to specjalistyczne urządzenie pomiarowe, które służy do określania kąta nachylenia w stosunku do pionu. Jego podstawowym zastosowaniem jest pomiar odchyleń od pionu w różnych dziedzinach, takich jak geodezja, budownictwo czy inżynieria lądowa. Inklinometry są szczególnie przydatne w przypadku badań stabilności budowli, monitorowania osiadań oraz analizy deformacji gruntów. W praktyce, inklinometry mogą być używane w sytuacjach, gdzie konieczne jest precyzyjne określenie kątów nachyleń obiektów, co jest kluczowe dla oceny ich bezpieczeństwa i stabilności. W kontekście pomiaru odchylenia od pionu linii łączącej dwa punkty obiektu, inklinometr zapewnia dokładne dane, które mogą być następnie analizowane w celu podejmowania odpowiednich decyzji inżynieryjnych. Rekomendowane standardy branżowe, takie jak normy ISO, podkreślają znaczenie stosowania odpowiednich przyrządów pomiarowych, aby zapewnić rzetelność i dokładność wyników w kontekście projektów budowlanych i geodezyjnych.

Pytanie 5

Podczas przeprowadzania pomiarów kontrolnych budynku o wysokości 20 metrów zarejestrowano wychylenie od pionu górnej części ściany wynoszące 30 mm. Jakie jest nachylenie tego obiektu w promilach?

A. 1,5‰

B. 0,15‰

C. 150‰

D. 15,0‰

Aby obliczyć nachylenie budynku w promilach, wykorzystujemy wzór na nachylenie, który definiuje stosunek wychylenia od pionu do wysokości budynku. W tym przypadku wysokość budynku wynosi 20 metrów, a wychylenie od pionu to 30 mm, co jest równoważne 0,03 metra. Stosując wzór: nachylenie = (wychylenie / wysokość) * 1000, otrzymujemy nachylenie = (0,03 / 20) * 1000 = 1,5‰. Jest to istotne w kontekście inżynierii budowlanej, gdzie precyzyjne pomiary nachyleń są krytyczne dla bezpieczeństwa konstrukcji. W praktyce, takie obliczenia stosuje się w celu oceny stabilności budynku oraz oceny jego zgodności z normami budowlanymi, które nakładają określone wymagania na dopuszczalne nachylenia. Wiedza ta jest szczególnie istotna dla inżynierów, architektów i wykonawców, którzy muszą zapewnić, że budynki nie tylko spełniają normy, ale również są bezpieczne dla użytkowników.

Pytanie 6

Jakie zadanie ma tyczenie lokalizujące przy użyciu metody wcięć liniowych?

A. Kładzie się na odłożeniu dwóch kątów

B. Kładzie się na odłożeniu dwóch odległości

C. Kładzie się na odłożeniu kąta oraz odległości

D. Kładzie się na odłożeniu miary odciętej i rzędnej

Tyczenie lokalizujące metodą wcięć liniowych polega na odłożeniu dwóch odległości, co pozwala na precyzyjne określenie punktu lub linii na terenie. Metoda ta jest szczególnie przydatna w geodezji i kartografii, gdzie dokładność i precyzja są kluczowe. W praktyce, po wyznaczeniu punktu bazowego, odległości te odmierza się wzdłuż dwóch osi, co umożliwia lokalizację punktu w układzie współrzędnych. Przykładem zastosowania tej metody może być tyczenie granic działek budowlanych, gdzie konieczne jest precyzyjne wyznaczenie narożników. W branży geodezyjnej standardy takie jak PN-EN ISO 17123 wskazują na znaczenie precyzyjnych pomiarów, co czyni tę metodę szczególnie przydatną. Warto również zaznaczyć, że wskazanie dwóch odległości zapewnia większą elastyczność w tyczeniu, umożliwiając korekty w przypadku błędów pomiarowych, co jest zgodne z najlepszymi praktykami w tej dziedzinie.

Pytanie 7

Geodeta przeprowadził inwentaryzację powykonawczą obiektu, który ma służyć jako serwis oraz salon samochodowy. Jakim oznaczeniem literowym powinien zaznaczyć ten obiekt na szkicu oraz mapie zasadniczej?

A. s

B. i

C. u

D. t

Jeśli wybrałeś oznaczenie 't', 'i' albo 's' dla serwisu i salonu samochodowego, to niestety nie jest to dobre. 'T' to oznaczenie dla obiektów technicznych, co w przypadku usług motoryzacyjnych nie ma sensu, bo to obiekty usługowe. 'I' to budynki przemysłowe, co też nie pasuje, bo serwis to nie fabryka. Natomiast 's' dotyczy budynków społecznych, co w ogóle nie ma związku z salonami samochodowymi. Często takie błędne wybory wynikają z pomyłek w klasyfikacji budynków, co może wprowadzać zamieszanie na mapach i w dokumentacji geodezyjnej. Dobrze jest przestrzegać ustalonych zasad, bo to pomaga uniknąć problemów w późniejszym zarządzaniu nieruchomościami i planowaniem przestrzennym. W geodezji liczy się dokładność i zgodność z klasyfikacjami.

Pytanie 8

Gdy kierownik budowy zleci geodecie wytyczenie ścian działowych w mieszkaniach po zrealizowaniu całej konstrukcji budynku, co w takiej sytuacji zrobi geodeta?

A. zakłada nową osnowę realizacyjną bazując na zewnętrznej osnowie państwowej

B. wyznacza dodatkowe punkty osnowy realizacyjnej, dowiązując je przez otwory w ścianach

C. wytycza punkty ze stanowisk wyznaczonych przy użyciu dwupunktowych ciągów wiszących

D. wykonuje zlecenie, mierząc ruletką odległości od ścian konstrukcyjnych

Odpowiedź, w której geodeta wykonuje zlecenie, rozmierzając ruletką odległości od ścian konstrukcyjnych, jest prawidłowa, ponieważ w praktyce geodezyjnej wytyczanie ścian działowych po zakończeniu budowy wymaga precyzyjnego ustalenia ich lokalizacji względem już istniejących elementów konstrukcyjnych. Wykorzystanie ruletki do pomiaru odległości jest powszechną metodą, stosowaną szczególnie na etapie wewnętrznych prac budowlanych, gdzie nie ma potrzeby wprowadzania skomplikowanych osnow geodezyjnych. Geodeta musi dokładnie zmierzyć odległości, aby zapewnić, że nowe ściany działowe będą zgodne z wymogami projektowymi oraz normami budowlanymi. Przykładem zastosowania tej metody może być sytuacja, gdzie w dużym lokalu mieszkalnym planowane są zmiany w układzie pomieszczeń. Geodeta, używając ruletki, może szybko i efektywnie wyznaczyć punkty, w których mają być postawione nowe ściany, co przyspiesza cały proces budowy oraz minimalizuje ryzyko błędów w pomiarach.

Pytanie 9

Jakie informacje o budynku, podczas inwentaryzacji geodezyjnej, nie są analizowane pod kątem zgodności z planem zagospodarowania terenu oraz decyzją o pozwoleniu na budowę?

A. Kubatura

B. Liczba kondygnacji

C. Usytuowanie na działce

D. Wymiary

Kubatura budynku, choć istotna z punktu widzenia oceny efektywności energetycznej czy kosztów eksploatacji, nie jest bezpośrednio związana z projektem zagospodarowania terenu ani decyzją pozwolenia na budowę. Te dokumenty koncentrują się głównie na aspektach związanych z usytuowaniem budynku na działce, jego wymiarach oraz liczbie kondygnacji, co wpływa na zgodność z lokalnymi przepisami i planami zagospodarowania przestrzennego. Przykładowo, jeżeli budynek został zaprojektowany zgodnie z zatwierdzonym projektem i nie narusza przepisów dotyczących minimalnych odległości od granic działki czy wysokości, to jego kubatura nie jest kwestią podlegającą analizie. W praktyce, podczas inwentaryzacji geodezyjnej, szczegółowe pomiary kubatury mogą być użyteczne w kontekście obliczeń związanych z technologią budowlaną lub późniejszymi etapami użytkowania, ale nie wpływają na legalność realizacji budowy.

Pytanie 10

W trakcie budowy założono reper do badania przemieszczeń i określono jego wysokość z pomiaru zerowego (początkowego), która wynosi 5,7381 m. Wysokość tego repera po kolejnych cyklicznych pomiarach podano w tabeli. Ile wynosi wartość przemieszczenia po pomiarze "3"?

Nr pomiaru	Wysokość repera w m
1	5,7371
2	5,7361
3	5,7351

A. -1 mm

B. -10 mm

C. -3 mm

D. -30 mm

Poprawna odpowiedź to -3 mm, co oznacza, że reper przemieścił się o 3 mm w dół w stosunku do wartości początkowej. Aby uzyskać tę wartość, od wysokości repera zmierzonej po trzecim cyklu pomiarowym należy odjąć wysokość z pomiaru zerowego, co w tym przypadku wynosi 5,7381 m - 5,7351 m = 0,003 m. Przemieszczenie jest wyrażone w milimetrach, dlatego przeliczenie 0,003 m na mm daje wynik -3 mm. W inżynierii geodezyjnej oraz budowlanej, monitorowanie przemieszczeń jest kluczowe dla zapewnienia stabilności konstrukcji. Regularne pomiary pozwalają na wczesne wykrycie nieprawidłowości, co może mieć kluczowe znaczenie dla bezpieczeństwa obiektów. Prawidłowe interpretowanie wyników pomiarów, uwzględniające jednostki i kierunek przemieszczenia, jest podstawą profesjonalnej praktyki w tej dziedzinie. Zastosowanie odpowiednich metod monitorowania oraz dokumentacji wyników pomiarowych jest zgodne z najlepszymi praktykami w zakresie zarządzania projektami budowlanymi.

Pytanie 11

Metoda stałej linii wykorzystuje się do analizy przemieszczeń w poziomie

A. obiektów o prostym kształcie i wydłużonych

B. wolnostojących obiektów jednorodzinnych

C. budowli o wysokich konstrukcjach

D. małej architektury

Wybór odpowiedzi dotyczących wolnostojących budynków jednorodzinnych, obiektów małej architektury czy budowli wieżowych wskazuje na brak zrozumienia zasadności stosowania metody stałej prostej. Budynki jednorodzinne oraz obiekty małej architektury zazwyczaj nie wymagają tak precyzyjnego monitorowania przemieszczeń, ponieważ ich konstrukcja jest mniej narażona na deformacje, co wynika z ich ograniczonej wielkości oraz prostszej geometrii. W przypadku budowli wieżowych, chociaż mogą występować przemieszczenia, ich analiza wymaga innego podejścia, takiego jak monitoring przez wibracje czy pomiary w kilku punktach, co jest bardziej skomplikowane niż stosowanie stałej prostej. Metoda stałej prostej jest najbardziej efektywna w przypadku obiektów o większej długości i prostoliniowości, gdzie zmiany kształtu są bardziej wyraźne i łatwe do zmierzenia. Ostatecznie, każdy projekt powinien być dostosowany do specyfiki obiektu i jego lokalizacji, co jest kluczowe dla skutecznego zarządzania i monitorowania budowli w różnych warunkach. W praktyce, ignorowanie zależności pomiędzy kształtem konstrukcji a metodą pomiaru może prowadzić do błędnych wniosków i potencjalnych zagrożeń dla bezpieczeństwa.

Pytanie 12

Na którym szkicu przedstawiono przykład sieci niwelacyjnej do wyznaczania przemieszczeń pionowych mostu?

A. D.

B. B.

C. C.

D. A.

Wybierając odpowiedzi A, C lub D, można zauważyć pewne nieporozumienia dotyczące funkcji i zastosowania różnych typów sieci pomiarowych. Na przykład, szkic A może przedstawiać sieć pomiarową, która nie jest dostosowana do monitorowania przemieszczeń pionowych, lecz raczej do innego celu, być może do analiz poziomych lub do prostych pomiarów geodezyjnych, co jest zupełnie inną dziedziną. W przypadku szkicu C możemy mieć do czynienia z siecią stosowaną do pomiarów kątowych, co również nie ma zastosowania w kontekście monitorowania ruchu pionowego mostu. Szkic D z kolei może ilustrować typową sieć geodezyjną, która nie uwzględnia specyficznych wymagań związanych z ciągłym monitorowaniem przemieszczeń, co jest kluczowe w przypadku konstrukcji mostowych. W praktyce, brak znajomości różnic między tymi typami sieci pomiarowych prowadzi do błędnych wniosków, które mogą zagrażać bezpieczeństwu konstrukcji. Monitorowanie przemieszczeń pionowych jest złożonym procesem, który wymaga zastosowania odpowiednich narzędzi i technologii, a także zrozumienia dynamiki obiektów budowlanych, co nie jest możliwe bez odpowiedniej wiedzy i doświadczenia w tej dziedzinie. Dlatego ważne jest, aby zrozumieć, jakie konkretne pomiary są niezbędne w kontekście monitorowania mostów oraz jakie metody są najbardziej efektywne w danym przypadku.

Pytanie 13

Którą z osnów przedstawionych na rysunkach należy zastosować do tyczenia wskaźników konstrukcyjnychbudowli metodą prostej odniesienia?

A. B.

B. D.

C. A.

D. C.

Wybór odpowiedzi innej niż A może wynikać z niewłaściwego zrozumienia metod tyczenia i ich zastosowania w praktyce. Odpowiedzi B, C i D mogą być mylące, ponieważ przedstawiają alternatywne metody, które nie są zgodne z koncepcją prostej odniesienia. Metody te mogą obejmować bardziej skomplikowane techniki, takie jak tyczenie za pomocą punktów kontrolnych lub wykorzystywanie skomplikowanych układów odniesienia, które w kontekście budownictwa są mniej efektywne i mogą prowadzić do błędów pomiarowych. Typowym błędem jest przyjęcie, że bardziej złożone metody automatycznie przekładają się na wyższą dokładność, co jest mylnym założeniem. Prosta odniesienia, jak pokazano w odpowiedzi A, jest często bardziej niezawodna, ponieważ opiera się na intuicyjnych i łatwych do zrozumienia zasadach, które są kluczowe w praktycznym zastosowaniu. Ponadto, niektóre z błędnych odpowiedzi mogą sugerować, że wyznaczanie osi przy użyciu bardziej skomplikowanych sposobów jest korzystne, co może prowadzić do trudności w utrzymaniu dokładności w dłuższej perspektywie. Dlatego ważne jest, aby zrozumieć, że w kontekście tyczenia konstrukcji budowlanych, odpowiednia osnowa, jaką jest prosta odniesienia, stanowi fundament dla osiągnięcia sukcesu w realizacji projektów budowlanych.

Pytanie 14

Na podstawie szkicu dokumentacyjnego określ, które punkty będą podstawą tyczenia budynku.

A. Osnowy pomiarowej.

B. Repery robocze.

C. Graniczne.

D. Osnowy realizacyjnej.

Wybór punktów granicznych jako podstawy tyczenia budynku jest zgodny z najlepszymi praktykami w zakresie geodezji i budownictwa. Punkty te wyznaczają granice działki, co jest kluczowe dla prawidłowego umiejscowienia obiektu budowlanego. W praktyce, przed przystąpieniem do tyczenia, należy dokładnie zidentyfikować punkty graniczne, potwierdzając ich lokalizację za pomocą pomiarów geodezyjnych. Granice działki są określane na podstawie dokumentacji prawnej oraz map geodezyjnych, co zapewnia zgodność z przepisami prawa budowlanego. Dobrze wykonane tyczenie budynku zgodnie z punktami granicznymi minimalizuje ryzyko naruszenia przepisów dotyczących odległości od granic działki, co jest kluczowe dla uniknięcia ewentualnych sporów z sąsiadami. Funkcjonowanie w obrębie tych granic zapewnia także zgodność z projektem budowlanym oraz ułatwia dalsze prace budowlane. Dlatego poprawna odpowiedź to "Graniczne".

Pytanie 15

Jakie oznaczenia, znajdujące się na analizowanych elementach obiektu, wskazują oraz określają przemieszczenie tych elementów?

A. Kontrolne

B. Kontrolowane

C. Dostosowania

D. Orientujące

Odpowiedź 'Kontrolowane' jest jak najbardziej na miejscu, bo dobrze opisuje te punkty, które są ważne w kontekście śledzenia i zarządzania ruchem elementów w obiekcie. Punkty kontrolowane są jakby naszymi wskazówkami, które pomagają śledzić zmiany w położeniu tych elementów. To jest naprawdę kluczowe w wielu branżach, takich jak budownictwo, geodezja czy analiza strukturalna. Przykładowo, w budownictwie używa się ich do zapewnienia stabilności konstrukcji dzięki regularnym pomiarom przemieszczeń, co może pomóc wykryć problemy, jak osiadanie gruntu czy deformacje. W praktyce te punkty często stawia się w strategicznych miejscach, co umożliwia ich śledzenie na bieżąco za pomocą różnych technologii, jak GPS czy systemy wizyjne. Znajomość i umiejętność używania punktów kontrolowanych w pomiarach opiera się na standardach takich jak ISO 17123. Dobre wykorzystanie tych punktów zwiększa bezpieczeństwo i efektywność w zarządzaniu projektami budowlanymi.

Pytanie 16

Która technika tyczenia sytuacyjnego obiektu polega na ustaleniu miejsca pomiarowego, a następnie na odłożeniu kąta względem kierunku odniesienia oraz zmierzeniu odległości wzdłuż ramienia tego kąta?

A. Wcięcia liniowego

B. Biegunowa

C. Ortogonalna

D. Przecięć kierunków

Metoda biegunowa, znana również jako metoda polarnych współrzędnych, polega na wyznaczeniu stanowiska pomiarowego, z którego następnie odłożony zostaje kąt od ustalonego kierunku odniesienia, a następnie mierzona jest odległość wzdłuż ramienia tego kąta. Ta technika jest szczególnie przydatna w przypadku, gdy obiekt znajduje się w trudnodostępnym miejscu lub gdy chcemy uzyskać precyzyjny pomiar wzajemnych relacji pomiędzy obiektami. Dzięki zastosowaniu kąta i odległości, metoda ta pozwala na jednoczesne określenie położenia obiektu w układzie współrzędnych. Przykładem zastosowania metody biegunowej jest tyczenie budowli, gdzie wyznacza się kąt pomiędzy wyznaczonym punktem odniesienia a punktem docelowym, a następnie dokonuje się pomiaru odległości. Metoda ta jest zgodna z dobrą praktyką w geodezji, w której precyzja i dokładność pomiarów są kluczowe. Dodatkowo, biegunowa metoda pomiarowa wspiera wykorzystanie nowoczesnych technologii, takich jak tachimetry, co zwiększa efektywność i skraca czas realizacji pomiarów.

Pytanie 17

Na którym rysunku przedstawiono metodę umożliwiającą tyczenie prostej PK o długości 3 km, przy dobrej widoczności pomiędzy punktami?

A. D.

B. A.

C. B.

D. C.

Wybór innej odpowiedzi może wynikać z niepełnego zrozumienia metod tyczenia prostych linii w geodezji. Porównując inne rysunki, istotne jest, aby zauważyć, że metody, które nie opierają się na teodolitu, zazwyczaj nie zapewniają wystarczającej precyzji dla długich odcinków, jak 3 km. Na przykład, stosowanie metod opartych jedynie na sznurkach czy prostych pomiarach wzrokowych może prowadzić do błędów w geometrii terenu i wynikającej z tego niezgodności w tyczeniu prostych. Typowym błędem myślowym jest założenie, że dobra widoczność pomiędzy punktami eliminuje potrzebę użycia precyzyjnych instrumentów. W rzeczywistości, nawet w idealnych warunkach, pomiary mogą być zafałszowane przez różnorodne czynniki, takie jak zniekształcenia wizualne, które mogą wystąpić na dużych odległościach. Metody, które nie wykorzystują teodolitu, mogą być bardziej odpowiednie dla krótszych odcinków lub w mniej wymagających warunkach, co może prowadzić do błędnych wniosków o ich zastosowaniu w sytuacji przedstawionej w pytaniu. Dobrym rozwiązaniem w praktyce jest łączenie różnych metod, co jednak wymaga umiejętności oceny ich precyzji oraz odpowiednich warunków zastosowania.

Pytanie 18

Jakie metody można wykorzystać do utrwalenia punktów osnowy realizacyjnej budynku w trakcie budowy?

A. Zacementowanie śrub

B. Nacięcie na elementach naziemnych

C. Namalowanie oznaczeń

D. Ustawienie flag

Zacementowanie śrub to jedna z najbardziej efektywnych metod utrwalania punktów osnowy realizacyjnej budynku na czas trwania budowy. Ta technika polega na stałym osadzeniu śrub w podłożu, co zapewnia ich stabilność i długotrwałe utrzymanie w określonym miejscu. W kontekście budowy, zacementowane śruby mogą być używane jako dokładne punkty odniesienia, które są niezbędne do prowadzenia dalszych prac konstrukcyjnych. Zgodnie z normami branżowymi, takimi jak PN-EN 1990, stabilizacja punktów osnowy jest kluczowym elementem zapewniającym precyzję w pomiarach i kontroli geodezyjnej w trakcie całego procesu budowy. Przykładem zastosowania tej metody może być budowa dużych obiektów inżynieryjnych, gdzie precyzyjne ustalenie osi i krawędzi konstrukcji jest kluczowe dla ich funkcjonalności i bezpieczeństwa. Dodatkowo, zacementowanie śrub jest trwałe i odporne na warunki atmosferyczne, co czyni tę metodę niezawodną w dłuższym okresie czasu.

Pytanie 19

Geodeta otrzymał zadanie geodezyjnej obsługi modernizacji rozjazdu łukowego dwustronnego. W projekcie budowlanym umieszczono schemat połączeń torów tego rozjazdu. Na którym rysunku pokazano rozjazd łukowy dwustronny?

A. D.

B. A.

C. C.

D. B.

Wybranie innego rysunku niż C może wynikać z różnych błędów w myśleniu przy interpretacji schematów rozjazdów. Rysunki A, B i D mogą pokazywać inne typy rozjazdów, ale niestety nie odpowiadają temu, czego szukamy, czyli rozjazdowi łukowemu dwustronnemu. W szczególności, mogą to być rozjazdy prostokątne, które nie pozwalają na zmianę kierunku jazdy w obu stronach. Często mylenie tych typów rozjazdów bierze się z braku wiedzy o ich właściwościach, takich jak krzywizna torów czy jak są połączone. Dodatkowo, czasem błędna interpretacja może wynikać z nieuwagi, gdy bierze się pod uwagę tylko to, co widać, a nie jak to działa. Żeby lepiej zrozumieć różnice między rozjazdami, warto zapoznać się z dokumentacją techniczną i normami branżowymi, które mówią, na co zwracać uwagę przy projektowaniu. Musimy pamiętać, że rozjazdy łukowe dwustronne projektuje się z uwzględnieniem wymagań dotyczących promienia łuku i kątów rozjazdu, co ma wpływ na komfort i bezpieczeństwo pociągów.

Pytanie 20

Wykonawca prac geodezyjnych powinien dostarczyć kopię mapy powstałej w rezultacie geodezyjnej inwentaryzacji powykonawczej

A. inspektorowi nadzoru inwestorskiego

B. inspektorowi nadzoru eksploatacyjnego

C. kierownikowi budowy

D. projektantowi

Kopie mapy powstałej w wyniku geodezyjnej inwentaryzacji powykonawczej powinny być przekazywane kierownikowi budowy, ponieważ to on jest odpowiedzialny za nadzór nad przebiegiem realizacji inwestycji budowlanej. Przekazanie tych dokumentów jest kluczowe dla zapewnienia zgodności wykonanych prac z projektem budowlanym oraz dla dalszego etapu realizacji inwestycji. Kierownik budowy wykorzystuje te mapy do monitorowania postępu prac i weryfikacji, czy roboty zostały wykonane zgodnie z obowiązującymi standardami i przepisami. W praktyce, dokumentacja geodezyjna dostarcza niezbędnych informacji o lokalizacji oraz charakterze wykonanych elementów infrastruktury, co jest szczególnie istotne przy późniejszych pracach budowlanych, remontowych, czy w trakcie procedur odbiorowych. Zgodnie z normami branżowymi, takich jak PN-EN ISO 19101, odpowiednie przekazywanie tych danych jest kluczowe dla transparentności i efektywności procesu budowlanego.

Pytanie 21

Aby określić nachylenie linii w terenie, przeprowadzono pomiar niwelacyjny punktów końcowych z jednego miejsca, uzyskując wynik odczytu wstecz w = 1498 mm oraz odczytu w przód p = 2398 mm. Zmierzona odległość pozioma między zniwelowanymi punktami wynosi D = 30,00 m. Spadek linii obliczony na podstawie tych wyników pomiaru to

A. -2%

B. -4%

C. -1%

D. -3%

Wybór innych odpowiedzi może wynikać z błędnych interpretacji pomiarów niwelacyjnych oraz niewłaściwego rozumienia pojęcia spadku. Często pojawiają się pomyłki związane z obliczeniem różnicy wysokości między dwoma punktami. Zamiast prawidłowo zdefiniować różnicę wysokości jako 'wsteczny odczyt minus odczyt w przód', niektórzy mogą pomylić się, przyjmując odwrotne wartości, co prowadzi do uzyskania dodatnich wyników spadku, co jest nieprawidłowe w kontekście podanego zadania. Warto również zwrócić uwagę na konwersję jednostek, gdzie nieprawidłowe przeliczenie odległości na milimetry może wpłynąć na końcowy wynik. Ponadto, mylące mogą być różnice pomiędzy obliczanym spadkiem a pojęciem nachylenia, które w niektórych kontekstach może być używane zamiennie, ale wymaga innych obliczeń, zwłaszcza przy projektowaniu powierzchni i dróg. Kluczowe jest, aby zawsze stosować jednoznaczne metody obliczeniowe oraz standardy branżowe, takie jak PN-EN 1992, aby zapewnić dokładność i wiarygodność wyników pomiarów. Praktyka pokazuje, że niedopatrzenia w obliczeniach mogą prowadzić do poważnych konsekwencji w projektach budowlanych, co podkreśla znaczenie rzetelności w obliczeniach inżynieryjnych.

Pytanie 22

Podczas geodezyjnej obsługi budownictwa przemysłowego często zachodzi konieczność przeniesienia wysokości. Pokazany szkic przedstawia przeniesienie wysokości na

A. wysokie budowle.

B. dno wykopu.

C. taśmę mierniczą.

D. ławy budowlane.

Wybranie opcji "dno wykopu" jako poprawnej odpowiedzi jest zgodne z praktykami geodezyjnymi stosowanymi w budownictwie przemysłowym. Przeniesienie wysokości na dno wykopu jest kluczowym etapem w procesie budowy, ponieważ zapewnia właściwe osadzenie fundamentów, które muszą być zgodne z wymaganiami projektowymi. W niwelacji geometrycznej, punkty niwelacyjne N1 i N2 służą jako odniesienia, co pozwala na precyzyjne ustalenie wysokości punktu A. Taki sposób przenoszenia wysokości jest standardem w geodezji, a jego zastosowanie gwarantuje, że poziom fundamentów jest właściwy, co z kolei wpływa na stabilność całej konstrukcji. Dno wykopu jest miejscem, w którym najczęściej sprawdzana jest wysokość, by zapobiec osiadaniu budynku oraz zapewnić jego trwałość. W kontekście norm budowlanych, przestrzeganie odpowiednich wysokości fundamentów jest kluczowe dla zachowania bezpieczeństwa budowli oraz jej funkcjonalności. Dbałość o precyzyjne wykonanie niwelacji jest zatem niezbędna, aby uniknąć problemów w późniejszym etapie użytkowania obiektu.

Pytanie 23

Współrzędne środka komina na poziomie zerowym wynoszą: X₀ = 456,169 m; Y₀ = 735,123 m.
Na podstawie wyników pomiarów okresowych zawartych w tabeli określ, na którym poziomie obserwacyjnym nastąpiło największe odchylenie osi komina względem poziomu zerowego.

Poziom obserwacyjny	Współrzędne środka komina
Poziom obserwacyjny	X [m]	Y [m]
1	456,152	735,129
2	456,141	735,084
3	456,174	735,119
4	456,161	735,134

A. Na poziomie 4.

B. Na poziomie 1.

C. Na poziomie 3.

D. Na poziomie 2.

Wybór jednego z pozostałych poziomów jako odpowiedzi może wynikać z nieprawidłowej analizy danych pomiarowych lub niedostatecznego zrozumienia, jak obliczać odchylenia na poziomie budowli. Często błędy pojawiają się w wyniku pomylenia współrzędnych X i Y, co prowadzi do niepoprawnych obliczeń długości wektora przesunięcia. Na przykład, wybór poziomu 1 lub 3 może wynikać z założenia, że są to poziomy z najniższymi wartościami współrzędnych, co jest mylne, ponieważ odchylenie nie zależy wyłącznie od tych wartości, lecz od ich różnic w stosunku do poziomu zerowego. Podobnie, poziom 4, mimo że może być wydawać się zrozumiały, nie uwzględnia właściwej analizy przesunięć. W praktyce, aby dokładnie określić największe odchylenie, należy skupić się na metodzie analizy wektorów przesunięcia, a nie na samych wartościach punktów. Przykładami typowych błędów są brak zrozumienia pomiarów dynamicznych oraz nieumiejętność interpretacji wyników w kontekście ogólnych zasad geodezji. Prawidłowe podejście do analizowania odchyleń wymagają nie tylko znajomości teorii, ale także umiejętności zastosowania jej w praktyce, co w dłuższym czasie przynosi wymierne korzyści w zakresie monitorowania i utrzymania stanu technicznego obiektów budowlanych.

Pytanie 24

Podczas analizowania przemieszczeń w pionie, który element może służyć jako punkt odniesienia?

A. palik

B. gwóźdź

C. reper

D. łata

Odpowiedzi takie jak łata, palik czy gwóźdź nie są odpowiednimi punktami odniesienia do badania przemieszczeń pionowych z kilku powodów. Łata, która jest najczęściej używana do pomiarów wysokości, jest narzędziem pomiarowym, ale sama w sobie nie stanowi stałego odniesienia, ponieważ jej położenie może się zmieniać w zależności od sytuacji pomiarowej. Palik, jako element tymczasowy, również może zostać przesunięty lub usunięty, co czyni go niewłaściwym punktem odniesienia dla dłuższych badań. Ponadto, paliki są często używane do oznaczania granic działek, a nie jako stabilne punkty odniesienia w geodezji. Gwoździa nie można traktować jako punktu odniesienia ze względu na jego ograniczoną trwałość i możliwość usunięcia. Punkty odniesienia w geodezji muszą być stałe, precyzyjnie zdefiniowane i dostępne do przyszłych pomiarów, co jest kluczowe dla zapewnienia integralności danych pomiarowych. Nieuznawanie tego aspektu może prowadzić do błędnych analiz i wniosków w kontekście monitorowania zmian w budynkach czy terenie. Właściwe zrozumienie roli reperów i ich znaczenia w systemach pomiarowych jest kluczowe dla uzyskiwania rzetelnych wyników.

Pytanie 25

Na przedstawionym szkicu tyczenia osi budowli i stóp fundamentowych cyfrą 1 oznaczono

A. kontur tyczonego obiektu.

B. ramę geodezyjną.

C. ławę fundamentową.

D. ławę budowlaną.

Stwierdzenia o ławie fundamentowej, ramie geodezyjnej oraz konturze tyczonego obiektu mogą wprowadzać w błąd, ponieważ każda z tych koncepcji odnosi się do różnych aspektów procesu budowlanego i geodezyjnego. Ława fundamentowa to element stały, który przenosi obciążenia z budynku na grunt, co różni się od funkcji, jaką pełni ława budowlana, która jest konstrukcją tymczasową. Z kolei rama geodezyjna to system odniesienia wykorzystywany w pomiarach, a nie konstrukcja budowlana, dlatego też nie może być mylona z ławą budowlaną. Kontur tyczonego obiektu odnosi się do zewnętrznych granic projektu, co również nie odpowiada funkcji, jaką pełni ława budowlana. Typowe błędy myślowe w tym przypadku wynikają z nieprecyzyjnego rozumienia terminologii budowlanej i geodezyjnej, co może prowadzić do nieprawidłowego stosowania pojęć. Zrozumienie różnicy między tymi elementami jest kluczowe dla prawidłowego planowania i realizacji inwestycji budowlanych, a ich mylne interpretacje mogą prowadzić do poważnych problemów w realizacji projektu oraz jego późniejszej eksploatacji.

Pytanie 26

Podczas analizy pionowych przemieszczeń zapór betonowych dokonuje się pomiarów

A. kątowych

B. niwelacyjnych

C. trygonometrycznych

D. tachimetrycznych

Kiedy badamy ruchy pionowe zapór betonowych, używanie innych metod pomiarowych, jak pomiary kątowe, trygonometryczne czy tachimetryczne, może prowadzić do naprawdę dużych błędów. Pomiar kątowy to tak naprawdę określanie kątów między punktami, a w przypadku zapór nie daje nam to bezpośrednich informacji o ruchach pionowych, które są niezwykle ważne dla oceny stabilności. Owszem, kątowe pomiary mogą być czasem przydatne w analizowaniu geometrii, ale nie nadają się do monitorowania przesunięć w pionie. A metody trygonometryczne, które polegają na pomiarach kątów i odległości, też mają swoje ograniczenia w kontekście niwelacji, bo nie dają do końca jasnych wartości wysokościowych. Da się je stosować w pewnych sytuacjach, ale w przypadku zapór nie są wystarczająco precyzyjne. Metody tachimetryczne, które łączą pomiary kątowe i odległościowe w jednym, też mogą nie wystarczyć do monitorowania ruchów pionowych, bo skupiają się bardziej na współrzędnych punktów w przestrzeni, a nie na różnicach wysokości. Warto pamiętać, że nie każda metoda geodezyjna pasuje do każdego zadania; kluczowe jest dobranie odpowiedniej, żeby uzyskać wiarygodne wyniki i dobrze zarządzać ryzykiem w inżynierii hydrotechnicznej. Dlatego niwelacja to nadal najlepszy wybór w takich badaniach.

Pytanie 27

Gdzie należy umiejscowić repery odniesienia podczas realizacji pomiarów przemieszczeń pionowych mostu kolejowego?

A. Na podporach mostu

B. W okolicy korony nasypu

C. Jak najbliżej analizowanego mostu

D. Poza zasięgiem ruchów pionowych

Umiejscowienie reperów odniesienia na podporach mostu może prowadzić do znacznych błędów w pomiarach przemieszczeń pionowych. W przypadku, gdy repery są zainstalowane bezpośrednio na podporach, ich pomiary będą odzwierciedlać nie tylko ruchy samego mostu, ale także wszelkie lokalne deformacje i ruchy podporowe. Dlatego wyniki takich pomiarów mogą nie oddawać rzeczywistego stanu przemieszczeń mostu jako całości. Podobnie umiejscowienie reperów w pobliżu korony nasypu jest problematyczne, ponieważ nasypy są narażone na różne osiadania i ruchy, co także zafałszowuje wyniki. W przypadku umiejscowienia reperów jak najbliżej badanego mostu, nie uzyskuje się wymaganego efektu stabilizacji pomiaru, a wręcz przeciwnie, mogą one zostać poddane tym samym ruchom, co most. Ponadto, jeśli repery są umieszczone w miejscach, gdzie mogą być narażone na różne zewnętrzne wpływy, takie jak drgania od ruchu pociągów, ich wyniki mogą być obarczone dużą niepewnością. Ważne jest, aby przy projektowaniu systemu pomiarowego kierować się zasadą, że repery powinny być umiejscowione w strefach, które są wolne od wpływu ruchów strukturalnych, co zapewnia bardziej rzetelne i wiarygodne dane dotyczące przemieszczeń obiektu. W praktyce, podejście to jest zgodne z najlepszymi praktykami w inżynierii lądowej oraz geodezji, gdzie precyzyjne pomiary są niezbędne do oceny stanu bezpieczeństwa konstrukcji.

Pytanie 28

Do czego służą konstrukcje drewniane przedstawione na rysunku?

A. Do utrwalenia wytyczonych osi konstrukcyjnych.

B. Do zabezpieczenia punktów osnowy realizacyjnej.

C. Do przenoszenia wysokości na wyższe poziomy.

D. Do kontroli pionowości wznoszonego obiektu.

Konstrukcje drewniane przedstawione na rysunku pełnią kluczową rolę w utrwalaniu wytyczonych osi konstrukcyjnych, co jest niezbędne w każdym procesie budowlanym. Utrwalanie osi pozwala na prawidłowe rozmieszczenie elementów nośnych oraz zapewnia ich właściwe wymiary. Dzięki precyzyjnym wytyczonym osiom wykonawcy mogą być pewni, że budynek będzie zgodny z projektem, co ma bezpośredni wpływ na jego bezpieczeństwo i stabilność. W praktyce, przed rozpoczęciem budowy, wykonawcy często stosują specjalne znaki na placu budowy, które są następnie wzmacniane konstrukcjami drewnianymi, aby zminimalizować ryzyko błędów. W związku z tym, znajomość metod utrwalania osi konstrukcyjnych oraz zastosowanie odpowiednich materiałów budowlanych są kluczowe dla uzyskania wysokiej jakości wykonania oraz zgodności z normami budowlanymi. Dobre praktyki w tej dziedzinie obejmują także regularne kontrole stanu technicznego używanych konstrukcji, co pozwala na uniknięcie potencjalnych problemów podczas dalszych etapów budowy.

Pytanie 29

Dokumentacja z pomiaru przemieszczeń, która ma być dalej przetworzona, powinna zawierać

A. rezultaty pomiarów.

B. precyzję narzędzia.

C. podpis szefa.

D. temat do opracowania.

Wyniki obserwacji to taki klucz do zrozumienia, co się dzieje z budową. Dzięki nim możemy dalej analizować i interpretować dane. To znaczy, że musimy mieć dokładne informacje o tym, jakie pomiary robiliśmy, gdzie i w jakich warunkach. Na przykład, kiedy monitorujemy budowlę, te wyniki pomagają nam zorientować się, czy przemieszczenia są w normie, czy może coś jest nie tak i występują uszkodzenia w strukturze. Z praktyki wiem, że dobrze przygotowany raport powinien być zgodny z normami ISO 17123, co sprawia, że wyniki są jasne i łatwe do zrozumienia dla innych specjalistów. To bardzo ważne, żeby dane były przejrzyste, bo przyda się to w podejmowaniu decyzji w projektach budowlanych i inżynieryjnych.

Pytanie 30

Na rysunku przedstawiono fragment dokumentacji dotyczącej przemieszczeń poziomych punktu kontrolowanego nr 205. Które wartości należy zapisać w tabeli wyników, aby odpowiadały wykresowi składowych przemieszczeń?

A. XW = 5853,255; YW = 2321,645

B. XW = 5853,235; YW = 2321,655

C. XW = 5853,345; YW = 2321,670

D. XW = 5853,145; YW = 2321,600

Odpowiedź, która została wybrana jako poprawna, jest zgodna z zasadami obliczania przemieszczeń w geodezji. Współrzędne wtórne punktu kontrolowanego nr 205 zostały dokładnie obliczone poprzez odjęcie wartości przemieszczeń od współrzędnych pierwotnych. Podczas przemieszczeń poziomych, standardową praktyką jest przeliczanie wartości w milimetrach na metry, co w tym przypadku zostało zrealizowane poprawnie. Wartości przemieszczeń wynoszą 10 mm w kierunku X i 5 mm w kierunku Y. Po konwersji do metrów, wyniki to 0,010 m dla kierunku X i 0,005 m dla kierunku Y. Odejmując te wartości od współrzędnych pierwotnych, uzyskujemy nowe współrzędne: XW = 5853,235 m oraz YW = 2321,655 m. To podejście jest zgodne z aktualnymi standardami w dziedzinie geodezji i pomiarów, które wymagają dokładności i precyzji w obliczeniach. Takie praktyki są kluczowe w procesach monitorowania przemieszczeń, które mogą mieć istotne znaczenie dla budownictwa i inżynierii lądowej, gdzie minimalizacja błędów pomiarowych ma fundamentalne znaczenie dla bezpieczeństwa i jakości projektów.

Pytanie 31

Jakie pomiary przemieszczeń oraz odkształceń powinny być przeprowadzone przed oddaniem obiektu do użytkowania lub przed rozpoczęciem prób rozruchowych?

A. Okresowy

B. Pierwotny

C. Ciągły

D. Aktualny

Odpowiedź 'Pierwotny' jest prawidłowa, ponieważ pomiar przemieszczeń i odkształceń przed oddaniem obiektu do eksploatacji jest kluczowym etapem w zapewnieniu jego bezpieczeństwa oraz funkcjonalności. Pomiary te mają na celu określenie stanu początkowego struktury, co jest niezbędne do dalszej oceny jej zachowania podczas eksploatacji. W praktyce, przeprowadza się je zazwyczaj za pomocą zaawansowanych technologii, takich jak pomiary za pomocą elektroniki, laserów czy czujników tensometrowych. Na przykład, w budownictwie mostów, pomiar pierwotny pozwala na zidentyfikowanie wszelkich defektów konstrukcyjnych przed rozpoczęciem użytkowania obiektu, co może uchronić przed poważnymi awariami w przyszłości. Praktyka ta jest zgodna z normami PN-EN 1990, które podkreślają znaczenie monitorowania stanu technicznego budowli, a także z wytycznymi dotyczącymi zarządzania bezpieczeństwem budowli. Dokładne dokumentowanie tych pomiarów jest również istotne dla przyszłych analiz i może być wymagane podczas przeglądów technicznych.

Pytanie 32

Na podstawie przedstawionego szkicu tyczenia kąta α = 38^g21^c00^cc określ długość odcinka przesunięcia p.

A. p = 50 mm

B. p = 25 mm

C. p = 15 mm

D. p = 10 mm

Aby zrozumieć, dlaczego długość odcinka przesunięcia p wynosi 10 mm, należy uwzględnić sposób obliczania odległości w kontekście określonego kąta α = 38°21'00'' oraz przyjętej skali lub proporcji rysunku. W praktyce inżynierskiej, odpowiednia interpretacja i obliczenia związane z kątami są kluczowe dla precyzyjnego projektowania. Kąt α w tym przypadku wskazuje na relację między odcinkiem przesunięcia a innymi elementami układu. W zastosowaniach architektonicznych oraz budowlanych, ważne jest, aby przy tyczeniu kątów, takich jak α, odpowiednia długość była zgodna z obliczeniami geometrycznymi oraz standardami, które zapewniają stabilność konstrukcji. Również w geodezji, gdzie precyzyjne pomiary kątów i odległości są kluczowe dla dokładności planów, długość p = 10 mm może mieć zastosowanie w kontekście małych przesunięć w szczególności podczas rozkładania projektów na placu budowy, gdzie każdy milimetr ma znaczenie. Warto również zwrócić uwagę na przydatne narzędzia, takie jak teodolity, które mogą ułatwić te pomiary.

Pytanie 33

Którą z osnów przedstawionych na rysunkach należy zastosować do tyczenia osi mostu?

A. C.

B. D.

C. A.

D. B.

Osnowa geodezyjna, która została przedstawiona na rysunku C, jest odpowiednia do tyczenia osi mostu ze względu na jej konstrukcję oraz rozmieszczenie punktów kontrolnych. W geodezji niezwykle istotne jest zapewnienie stabilności i dokładności pomiarów, co ma kluczowe znaczenie w kontekście budowy mostów. Osnowa geodezyjna zawiera punkty o znanych współrzędnych, co pozwala na precyzyjne określenie osi mostu oraz innych elementów konstrukcyjnych. W praktyce, aby uzyskać wiarygodne wyniki, geodeci wykorzystują różnorodne techniki, takie jak tachymetria czy GPS, w połączeniu z odpowiednimi osnami. Istotne jest, by osnowa była dobrze zaplanowana, co oznacza nie tylko odpowiednią lokalizację punktów, ale również ich liczbę, która powinna być wystarczająca do uzyskania wymaganej dokładności pomiarów. W standardach branżowych, takich jak PN-EN 28701, podkreśla się znaczenie stosowania właściwej osnowy geodezyjnej na etapie projektowania oraz budowy obiektów inżynieryjnych, co potwierdza kluczową rolę rysunku C w tym kontekście.

Pytanie 34

Jakie odchylenia konstrukcji budowlanej można określić przy użyciu inklinometru?

A. Podłużne

B. Linowe

C. Poprzeczne

D. Kątowe

Wybór odpowiedzi związanych z pomiarami liniowymi, podłużnymi i poprzecznymi wskazuje na pewne nieporozumienia dotyczące funkcji inklinometru. Warto zaznaczyć, że pomiary liniowe odnoszą się do długości lub odległości, co nie jest przedmiotem działania inklinometru. To urządzenie nie jest zaprojektowane do mierzenia odległości, lecz kątów nachylenia względem osi poziomej. Podobnie, pomiary podłużne i poprzeczne sugerują, że inklinometr mógłby być używany do analizy długości czy szerokości obiektów, co jest błędne. Te pomiary są zwykle dokonywane przy pomocy innych instrumentów, takich jak taśmy miernicze czy laserowe dalmierzki. Użycie inklinometru do takich celów mogłoby prowadzić do nieprawidłowych wyników i w konsekwencji do mylnych wniosków na temat stanu obiektu budowlanego. Standardy budowlane oraz dobre praktyki inżynieryjne jasno określają zastosowanie poszczególnych narzędzi pomiarowych, co ma na celu zapewnienie bezpieczeństwa i trwałości konstrukcji. W związku z tym, zrozumienie właściwego zastosowania inklinometru jest niezbędne dla właściwej oceny stanu technicznego obiektów budowlanych oraz uniknięcia błędów w interpretacji danych pomiarowych.

Pytanie 35

Którą z osnów przedstawionych na rysunkach należy zastosować przy tyczeniu wskaźników konstrukcyjnych budynku metodą rzutowania?

A. B.

B. D.

C. C.

D. A.

Zaznaczyłeś odpowiedź 'C.', co jest jak najbardziej na miejscu. To jest osnowa pozioma, a ona jest mega ważna, gdy chodzi o tyczenie wskaźników konstrukcyjnych budynków. Rzuty pionowe z kolei grają kluczową rolę, bo dzięki nim możemy dokładnie ustalić, gdzie powinny być różne elementy w pionie. W praktyce, korzystając z takiej osnowy, inżynierowie mogą mieć pewność, że budowla będzie odpowiadała wymaganiom projektu i normom budowlanym. Użycie osnowy poziomej w połączeniu z rzutami pionowymi to naprawdę dobra praktyka w budowlance – zmniejsza ryzyko błędów w pomiarach, co jest kluczowe dla bezpieczeństwa i stabilności budynków. Przykładem mogą być duże obiekty publiczne, gdzie precyzyjne tyczenie jest wręcz niezbędne do zachowania norm. A w projektach z bardziej skomplikowanymi kształtami, jak mosty czy wieżowce, te pionowe rzuty są fundamentem efektywnego i dokładnego tyczenia.

Pytanie 36

W jaki sposób powinno być umiejscowione stanowisko instrumentu, aby przeniesienie osi na strop wyższego piętra budynku generowało jak najmniejszy błąd?

A. Pod kątem 45° do krawędzi stropu

B. Pod kątem 30° do krawędzi stropu

C. Prostopadle do krawędzi stropu

D. Równolegle do krawędzi stropu

Odpowiedź 'Prostopadle do krawędzi stropu' jest prawidłowa, ponieważ ustawia stanowisko instrumentu w sposób, który minimalizuje wpływ błędów związanych z przenoszeniem osi. Ustawienie prostopadłe gwarantuje, że pomiar jest wykonywany w kierunku, w którym siły działające na instrument są najbardziej stabilne. W praktyce oznacza to, że wszelkie odchylenia czy niewielkie błędy związane z ustawieniem instrumentu nie będą miały znaczącego wpływu na dokładność przeniesienia osi. Zastosowanie tej metody jest zgodne z najlepszymi praktykami w geodezji, gdzie precyzyjność pomiarów jest kluczowa. W przypadku przenoszenia osi na wyższe piętra budynku, szczególnie istotne jest unikanie błędów związanych z perspektywą i zniekształceniem obrazu, co prostopadłe ustawienie skutecznie eliminuje. Warto również zauważyć, że w standardach geodezyjnych, takich jak normy ISO dotyczące pomiarów budowlanych, wskazuje się na konieczność zachowania takich kątów, aby nie wprowadzać dodatkowych błędów pomiarowych.

Pytanie 37

Gdy z obowiązującej osnowy geodezyjnej nie można wykonać wytyczenia budynku o wielu kondygnacjach, należy ustanowić osnowę

A. podstawową

B. realizacyjną

C. lokalną

D. jednostkową

Odpowiedź 'realizacyjną' jest prawidłowa, ponieważ osnowa realizacyjna jest specjalnie zaprojektowana do precyzyjnego określenia położenia obiektów budowlanych, szczególnie tych wielokondygnacyjnych. W przypadku, gdy istniejąca osnowa geodezyjna nie spełnia wymogów technicznych, konieczne jest założenie osnowy realizacyjnej, aby zapewnić dokładność i stabilność podczas tyczenia. Osnowa ta składa się z punktów, które są precyzyjnie wyznaczone w terenie, umożliwiając geodetom i inżynierom budowlanym dokładne przeniesienie projektu budynku na grunt. Przykładem zastosowania osnowy realizacyjnej może być budowa wieżowca, gdzie niezbędne jest zachowanie ścisłych wymagań dotyczących wymiarów oraz wytyczenia w pionie. Zgodnie z normami geodezyjnymi, osnowa realizacyjna musi być zaprojektowana zgodnie z zasadami dokładności i stabilności, co gwarantuje wysoką jakość wykonania prac budowlanych.

Pytanie 38

Metodą przedstawioną na rysunku wyznacza się projektowaną wysokość punktu podczas

A. przenoszenia osi konstrukcyjnych.

B. geodezyjnej obsługi wznoszenia budynku.

C. tyczenia punktów głównych.

D. pomiaru wychyleń krawędzi budynku.

Wybór przenoszenia osi konstrukcyjnych do określenia wysokości punktu to nie do końca dobry pomysł, bo to głównie skupia się na lokalizowaniu punktów, a nie na pomiarze wysokości. Jasne, że przenoszenie osi jest ważne na etapie budowy, ale nie mówi nam nic o różnicach wysokości, co jest kluczowe w geodezji. Obsługa geodezyjna budowy wymaga precyzyjnych pomiarów wysokości, a to robi się właśnie przez niwelację. Jeśli chodzi o pomiar wychyleń budynku, to też nie bierze pod uwagę istotnej kwestii, czyli precyzyjnego wyznaczenia poziomu różnych elementów konstrukcyjnych. Tak, ta metoda ocenia stabilność budynku, ale do ustalania wysokości punktów się nie nadaje. Nawet tyczenie punktów głównych, które może być ważne dla lokalizacji, nie daje nam informacji o wysokości, co czyni je nieodpowiednim w tym kontekście. Zrozumienie różnicy między tymi metodami jest ważne dla właściwego zarządzania budową oraz spełnienia wymagań projektowych i norm budowlanych.

Pytanie 39

Na szkicu przedstawiono rozmieszczenie nowo projektowanego kompleksu garaży z fragmentemosnowy realizacyjnej. Jaką metodą najłatwiejwynieść naroża tych obiektów w teren?

A. Wcięć liniowych.

B. Wcięć kątowych.

C. Ortogonalną.

D. Przecięć.

Metoda ortogonalna, znana również jako metoda prostokątna, jest techniką powszechnie stosowaną w inżynierii lądowej oraz architekturze do precyzyjnego przenoszenia punktów z planu na teren. Jej zastosowanie polega na wykorzystaniu prostych kątów oraz linii prostopadłych, co pozwala na dokładne wyznaczenie narożników budynku czy innego obiektu inżynieryjnego. Poprawne przeniesienie narożników ma kluczowe znaczenie w kontekście późniejszych prac budowlanych, ponieważ nieprecyzyjne wyznaczenie tych punktów może prowadzić do błędów w konstrukcji, co z kolei wpływa na bezpieczeństwo całego obiektu. W praktyce, aby zastosować tę metodę, należy najpierw przygotować odpowiednią dokumentację, a następnie z wykorzystaniem niwelatora lub teodolitu wyznaczyć kąty proste, co umożliwia precyzyjne odwzorowanie narożników. Zgodnie z najlepszymi praktykami branżowymi, metoda ortogonalna jest preferowana przy projektowaniu mniejszych obiektów, jak również przy rozmieszczaniu dużych kompleksów, gdzie zachowanie kątów prostych jest kluczowe dla harmonijnego i funkcjonalnego układu przestrzennego.

Pytanie 40

Geodeta ma obowiązek wykonać szkic dokumentacyjny budynku

A. po jego inwentaryzacji

B. w trakcie jego inwentaryzacji

C. po jego wytyczeniu

D. przed jego wytyczeniem

Odpowiedź, że geodeta powinien sporządzić szkic dokumentacyjny obiektu budowlanego przed jego wytyczeniem, jest prawidłowa, ponieważ dokumentacja ta stanowi podstawę do późniejszych działań w zakresie budowlanym. Sporządzenie szkicu przed wytyczeniem obiektu pozwala na dokładne zaplanowanie lokalizacji budynku oraz uwzględnienie wszelkich uwarunkowań terenowych. Dzięki temu geodeta ma możliwość zidentyfikowania ewentualnych przeszkód, takich jak istniejąca zabudowa, tereny zielone czy infrastruktura podziemna. Dobrą praktyką jest także uwzględnienie w szkicu informacji o granicach działki, co jest niezbędne do prawidłowego zdefiniowania obszaru inwestycji. W praktyce, przed przystąpieniem do wytyczenia obiektu, geodeta powinien również przeprowadzić analizy topograficzne i geodezyjne, aby zagwarantować, że projekt jest zgodny z obowiązującymi normami budowlanymi oraz przepisami prawa. Warto również zaznaczyć, że takie podejście zwiększa bezpieczeństwo i efektywność realizacji inwestycji budowlanej.
