Informacje o egzaminie:

Zawód: Technik urządzeń i systemów energetyki odnawialnej
Kwalifikacja: ELE.11 - Eksploatacja urządzeń i systemów energetyki odnawialnej
Data rozpoczęcia: 14 marca 2026 21:00
Data zakończenia: 14 marca 2026 22:00

Egzamin zdany!

Wynik: 25/40 punktów (62,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Wykorzystanie sieciowania w rurach polietylenowych zwiększa ich wytrzymałość na działanie

A. osadów kamiennych

B. wysokich temperatur

C. substancji korodujących

D. niskich temperatur

Analizując inne dostępne odpowiedzi, warto zwrócić uwagę na błędne interpretacje dotyczące odporności rur polietylenowych. Rury te, chociaż są odporne na wiele czynników, mają swoje ograniczenia. Odpowiedź wskazująca na produkty korozji sugeruje, że polietylen mógłby być narażony na korozję, co jest nieprawidłowe, ponieważ polietylen jest materiałem, który nie rdzewieje ani nie koroduje w tradycyjnym sensie, jak ma to miejsce w przypadku metali. Dodatkowo, polietylen charakteryzuje się wysoką odpornością na działanie wielu chemikaliów, co czyni go dobrym wyborem w zastosowaniach przemysłowych. W odpowiedzi odnośnie osadzania kamienia, warto zrozumieć, że polietylen, ze względu na swoją gładką powierzchnię, ma mniejsze predyspozycje do osadzania się osadów mineralnych w porównaniu do innych materiałów, takich jak stal czy żeliwo. Ostatnia opcja, dotycząca niskich temperatur, jest również niepoprawna, gdyż rury polietylenowe w stanie sieciowanym mają poprawioną odporność na działanie niskich temperatur, co sprawia, że są bardziej elastyczne i mniej podatne na pękanie w warunkach zimowych. Dlatego kluczowe jest zrozumienie specyfiki materiałów oraz ich zachowania w różnych warunkach, co pomoże unikać błędnych założeń dotyczących ich zastosowań i właściwości.

Pytanie 2

Wydostawanie się czynnika roboczego z zaworu bezpieczeństwa w instalacji cieczowej zasilanej pompą ciepła jest spowodowane

A. zbyt niskim ciśnieniem czynnika grzewczego

B. niedostateczną objętością naczynia przeponowego

C. płytko ułożonym gruntowym wymiennikiem ciepła

D. wysoką wilgotnością powietrza w pomieszczeniu

Odpowiedź wskazująca na za małą objętość naczynia przeponowego jest prawidłowa, ponieważ naczynie to odgrywa kluczową rolę w regulacji ciśnienia w systemie ciepłowniczym. Naczynie przeponowe jest stosowane do kompensacji zmian objętości czynnika grzewczego spowodowanych jego podgrzewaniem i chłodzeniem. Gdy objętość tego naczynia jest niewystarczająca, ciśnienie w systemie może się zwiększać do poziomów, które przekraczają dopuszczalne wartości. W takiej sytuacji zawór bezpieczeństwa automatycznie wypuszcza nadmiar czynnika roboczego, aby zapobiec uszkodzeniu instalacji. Przykładowo, jeśli w instalacji z pompą ciepła nie zostanie zainstalowane odpowiednie naczynie przeponowe, mogą wystąpić nie tylko straty ciepła, ale także poważne uszkodzenia komponentów systemu. W praktyce, zgodnie z normą PN-EN 12828, zaleca się odpowiednie dobranie pojemności naczynia przeponowego do specyfiki instalacji, aby zapewnić jej sprawność i bezpieczeństwo eksploatacji.

Pytanie 3

Jakimi jednostkami wyraża się moc znamionową pieców kominkowych?

A. J

B. kJ

C. kW

D. kWh

Moc znamionowa pieców kominkowych jest opisana w kilowatach (kW), co jest jednostką miary mocy w układzie SI. Kilowat to jednostka odpowiadająca 1000 watom i jest powszechnie stosowana do określenia mocy urządzeń grzewczych, w tym pieców kominkowych. Moc znamionowa informuje nas, ile energii cieplnej piec jest w stanie wygenerować w jednostce czasu, co jest kluczowe przy doborze odpowiedniego urządzenia do danego pomieszczenia. Przykładowo, dobierając piec do salonu o powierzchni 40 m², ważne jest, aby jego moc wynosiła od 4 do 6 kW, w zależności od izolacji budynku, co zapewni komfort cieplny. Dzięki stosowaniu kW w praktyce, użytkownicy mogą łatwo porównywać różne urządzenia i dobrać odpowiednie do swoich potrzeb, co jest zgodne z najlepszymi praktykami w branży grzewczej i wentylacyjnej.

Pytanie 4

Na proces wytrącania osadu z czynnika roboczego opartego na glikolu propylenowym w systemie solarnym mają wpływ

A. nieodpowiedni kąt ustawienia kolektorów słonecznych

B. nieodpowiedni dobór grupy pompowej

C. nieszczelności w instalacji oraz bardzo wysoka temperatura

D. wykorzystywanie instalacji w okresie zimowym

Odpowiedź o nieszczelności instalacji oraz bardzo wysokiej temperaturze jest prawidłowa, ponieważ te czynniki mają kluczowy wpływ na wytrącanie się osadu z czynnika roboczego, jakim jest glikol propylenowy. Nieszczelności w instalacji mogą prowadzić do dostawania się powietrza do układu, co skutkuje zmniejszeniem ciśnienia i w konsekwencji obniżeniem efektywności przepływu czynnika. Z kolei bardzo wysoka temperatura, zwłaszcza w sytuacji, gdy instalacja jest narażona na działanie promieni słonecznych, może prowadzić do degradacji glikolu, co przyczynia się do powstawania osadów. W praktyce, aby zmniejszyć ryzyko wytrącania osadów, należy regularnie serwisować instalację, monitorować temperatury oraz ciśnienia robocze, a także stosować odpowiednie materiały uszczelniające, zgodne z normami branżowymi. Dobre praktyki obejmują także instalację systemów monitorujących, które pozwalają na wczesne wykrywanie problemów związanych z nieszczelnością oraz temperaturą.

Pytanie 5

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 6

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 7

Jaką wartość osiągnie efektywność procesu, jeśli podczas spalania 120 kg biomasy w formie pelletu o wartości opałowej 18,3 MJ/kg uzyskano łącznie ciepło równające się 1650 MJ?

A. 65%

B. 70%

C. 60%

D. 75%

Aby obliczyć sprawność procesu spalania biomasy, należy zastosować odpowiednią formułę. Sprawność można określić jako stosunek uzyskanego ciepła do energii zawartej w paliwie. W naszym przypadku, wartość opalowa pelletu wynosi 18,3 MJ/kg, a spalono 120 kg, co daje całkowitą energię równą 2196 MJ (120 kg * 18,3 MJ/kg). Uzyskano 1650 MJ ciepła. Sprawność procesu wynosi więc: (1650 MJ / 2196 MJ) * 100% = 75%. Praktyczne zastosowanie wiedzy o sprawności procesów spalania jest kluczowe w kontekście efektywności energetycznej i ochrony środowiska. Wysoka sprawność oznacza mniejsze straty energii oraz mniejsze emisje zanieczyszczeń. W branży energetycznej i przy projektowaniu systemów grzewczych dąży się do maksymalizacji sprawności, co jest zgodne z ogólnymi trendami w zakresie zrównoważonego rozwoju i efektywności energetycznej. Warto również zauważyć, że zgodnie z normami ISO 50001, organizacje powinny regularnie monitorować i oceniać sprawność swoich procesów energetycznych, aby ciągle poprawiać ich wydajność.

Pytanie 8

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 9

Jakie korzyści przynosi chłodzenie paneli fotowoltaicznych?

A. wyższe napięcie

B. niższą sprawność

C. wyższą sprawność

D. niższe napięcie

Chłodzenie paneli fotowoltaicznych ma kluczowe znaczenie dla ich efektywności. Wysoka temperatura może prowadzić do obniżenia sprawności paneli, co przekłada się na zmniejszenie ich zdolności do przetwarzania energii słonecznej na energię elektryczną. Zmniejszenie temperatury paneli, na przykład poprzez zastosowanie systemów chłodzenia, takich jak wentylacja czy specjalne płyny chłodzące, może poprawić ich wydajność. W praktyce, panele fotowoltaiczne osiągają najwyższą sprawność w temperaturze około 25°C. Każdy stopień powyżej tej wartości może skutkować spadkiem ich wydajności o około 0,5%. Dlatego odpowiednie zarządzanie temperaturą paneli jest zalecane przez organizacje branżowe, takie jak American Society of Heating, Refrigerating and Air-Conditioning Engineers (ASHRAE), które wskazują na znaczenie chłodzenia w systemach energii odnawialnej. Dzięki poprawie sprawności, systemy fotowoltaiczne mogą generować więcej energii, co przekłada się na większe oszczędności dla użytkowników i lepszy zwrot z inwestycji."

Pytanie 10

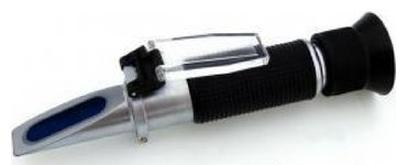

Pokazany na rysunku przyrząd służy do

A. pomiaru natężenia promieniowania słonecznego.

B. badania współczynnika przewodzenia gruntu.

C. pomiaru prędkości wiatru.

D. badania temperatury zamarzania glikolu.

Przyrząd przedstawiony na zdjęciu to refraktometr, który odgrywa kluczową rolę w badaniach laboratoriów chemicznych oraz przemyśle. Jego główną funkcją jest pomiar współczynnika załamania światła, co pozwala na określenie stężenia roztworów, takich jak glikol w wodzie. Badanie temperatury zamarzania glikolu jest istotne w kontekście antifrizów, które stosowane są w systemach chłodzenia i grzewczych. Dzięki zastosowaniu refraktometru, można precyzyjnie określić, w jakiej temperaturze roztwór zaczyna krystalizować, co jest kluczowe dla zapewnienia dobrego funkcjonowania układów, w których te substancje są używane. W praktyce, wiedza na temat stężenia glikolu w roztworze jest niezbędna do projektowania efektywnych systemów grzewczych oraz do zapewnienia ich niezawodności w ekstremalnych warunkach temperaturowych. Stąd, znajomość działania refraktometru i umiejętność interpretacji jego wyników jest nieoceniona w laboratoriach oraz w przemyśle, a także stanowi podstawę wielu dobrych praktyk w zakresie zarządzania procesami chemicznymi.

Pytanie 11

Na podstawie tabeli, określ wymagane natężenie przepływu czynnika w dolnym źródle dla pompy ciepła o mocy 7 kW.

Parametr	J. m.	4 kW	5 kW	7 kW	8,5 kW
Ilość czynnika chłodniczego (R407C)	kg	1,4	1,7	2,2	2,4
Przepływ czynnika w dolnym źródle	l/s	0,2	0,3	0,5	0,6
Opory przepływu w parowniku	kPa	22	21	23	23
Ciśn. pracy w inst. dolnego źródła	kPa	45	40	58	53
Maks. ciśnienie w inst. dolnego źródła	bar	3
Temp. pracy instalacji dolnego źródła	°C	-10 - +20
Przepływ czynnika w ukł. grzewczym	l/s	0,10	0,13	0,18	0,22
Opory przepływu w skraplaczu	kPa	2,7	2,6	3,4	3,2

A. 1,8 l/s

B. 0,5 l/s

C. 2,2 l/s

D. 3,4 l/s

Odpowiedź 0,5 l/s jest poprawna, ponieważ w tabeli przedstawiono natężenie przepływu czynnika chłodniczego dla różnych mocy pomp ciepła. Dla pompy o nominalnej mocy 7 kW, zgodnie z normami branżowymi, takich jak EN 14511, wartość przepływu wynosi właśnie 0,5 l/s. Tego typu obliczenia są istotne, ponieważ odpowiednie natężenie przepływu czynnika chłodniczego wpływa na efektywność działania pompy ciepła oraz na osiąganie pożądanej wydajności systemu grzewczego. Przy zbyt niskim natężeniu przepływu, pompa może nie być w stanie dostarczyć wystarczającej mocy, co prowadzi do obniżenia jej efektywności i wydajności energetycznej. Z kolei zbyt wysokie natężenie może powodować nadmierne zużycie energii oraz zwiększone ryzyko uszkodzenia komponentów systemu. Dlatego ważne jest, aby na etapie projektowania instalacji grzewczych dokładnie obliczyć wszystkie parametry, a zgodne z tabelą natężenie przepływu czynnika pozwala na optymalizację kosztów eksploatacyjnych oraz wydajności systemu.

Pytanie 12

Użytkownik kotła na biomasę złożył skargę na nieprawidłowe działanie urządzenia w ramach rękojmi. Zgodnie z obowiązującymi przepisami powinna zostać ona rozpatrzona w jakim czasie?

A. 7 dni kalendarzowych

B. 30 dni kalendarzowych

C. 14 dni kalendarzowych

D. 21 dni kalendarzowych

Odpowiedź "14 dni kalendarzowych" jest poprawna, ponieważ zgodnie z ustawą o szczególnych warunkach sprzedaży konsumenckiej oraz zmianie Kodeksu cywilnego, reklamacja z tytułu rękojmi powinna być rozpatrzona przez sprzedawcę w terminie 14 dni kalendarzowych. Jest to ważny aspekt ochrony praw konsumentów, który ma na celu zapewnienie szybkiego i efektywnego rozwiązywania problemów związanych z zakupionym towarem. Przykładem zastosowania tej zasady może być sytuacja, w której użytkownik kotła na biomasę zgłasza usterkę. Producent lub dystrybutor urządzenia jest zobowiązany do dokładnego zbadania reklamacji oraz podjęcia odpowiednich działań naprawczych w wyznaczonym czasie. W przypadku niewywiązania się z tego obowiązku, konsument ma prawo do dalszych działań, takich jak odstąpienie od umowy lub żądanie wymiany towaru. Taki system procedur reklamacyjnych sprzyja uczciwej konkurencji oraz dbałości o jakość oferowanych produktów na rynku.

Pytanie 13

W ciągu 1 godziny urządzenie pomiarowe w aktywnej instalacji c.w.u. zarejestrowało przepływ 1,8 dm3 wody. W raporcie dotyczącym eksploatacji tej instalacji należy podać wartości w dm3/min. Jaką wartość powinien wpisać pracownik odpowiedzialny za dokumentację?

A. 0,03

B. 43,2

C. 108,0

D. 3,0

Wybór 108,0 dm3/min, 43,2 dm3/min lub 3,0 dm3/min pokazuje, że coś poszło nie tak z rozumieniem jednostek przepływu. Ta pierwsza odpowiedź, 108,0 dm3/min, sugeruje, że mogłeś pomnożyć 1,8 dm3 przez 60 minut, co jest błędne. Tego typu pomyłki są dosyć częste, bo czasem ciężko zrozumieć, jak przeliczać jednostki lub źle założyć czas. Odpowiedź 43,2 dm3/min może wskazywać, że ktoś oszacował przepływ na podstawie złej jednostki czasu, co też prowadzi do błędnych obliczeń. Z kolei 3,0 dm3/min sugeruje, że mogłeś pomylić wartości i źle podzielić przez liczbę minut. Kluczowe w takich obliczeniach jest pamiętać o odpowiedniej konwersji jednostek i dokładnie wiedzieć, jak struktura pomiarów wygląda. W praktyce inżynierskiej precyzja obliczeń ma ogromne znaczenie, bo błędy mogą prowadzić do poważnych problemów, np. złego zarządzania zasobami wodnymi czy błędów w projektowaniu instalacji.

Pytanie 14

Rewersyjna pompa ciepła powietrzna może wykazywać nieprawidłowe działanie podczas eksploatacji, gdy

A. latem chłodzi wnętrze.

B. w zimie ogrzewa wnętrze.

C. na tacy skroplin pojawia się woda.

D. latem ogrzewa wnętrze.

Nieprawidłowe odpowiedzi dotyczące działania pompy ciepła rewersyjnej są często wynikiem niepełnego zrozumienia jej funkcji oraz zasad termodynamiki, na których opiera się jej działanie. W przypadku odpowiedzi mówiących o ogrzewaniu pomieszczenia zimą, należy zauważyć, że jest to normalne i pożądane działanie pompy ciepła. Systemy te są zaprojektowane do efektywnego ogrzewania w chłodniejszych miesiącach, wykorzystując ciepło zgromadzone w powietrzu zewnętrznym, nawet przy ujemnych temperaturach. Jeżeli chodzi o latem chłodzenie pomieszczenia, to również jest to normalne funkcjonowanie, gdzie pompa ciepła przejmuje ciepło z wnętrza budynku i oddaje je na zewnątrz. Pojawienie się wody na tacy skroplin nie jest oznaką nieprawidłowości, lecz naturalnym efektem pracy urządzenia w trybie chłodzenia, gdzie wilgoć z powietrza kondensuje się na zimnych powierzchniach. Właściwe zrozumienie tych funkcji oraz regularna konserwacja systemu są kluczowe dla jego efektywności i wydajności energetycznej. Użytkownicy powinni być świadomi, że niewłaściwe interpretacje dotyczące działania pompy ciepła mogą prowadzić do błędnych decyzji dotyczących jej eksploatacji i konserwacji, co z kolei wpływa na komfort w pomieszczeniach oraz koszty eksploatacji.

Pytanie 15

Z fototermicznego kolektora o powierzchni 2 m2 i efektywności przekazywania energii cieplnej wynoszącej 70% przy natężeniu światła 1000 W/m2 możliwe jest uzyskanie mocy równej

A. 14000 W

B. 700 W

C. 1400 W

D. 2000 W

Aby obliczyć moc uzyskiwaną z kolektora fototermicznego, należy wziąć pod uwagę jego powierzchnię oraz sprawność. W tym przypadku mamy kolektor o powierzchni 2 m² i sprawności 70%. Nasłonecznienie wynosi 1000 W/m². Układ równań do obliczenia mocy jest następujący: moc = powierzchnia * nasłonecznienie * sprawność. Wstawiając wartości: moc = 2 m² * 1000 W/m² * 0,7 = 1400 W. Jest to wartość, która może być wykorzystana w praktyce, na przykład do podgrzewania wody użytkowej w gospodarstwie domowym lub w systemach ogrzewania. Zgodnie z normami branżowymi, takimi jak ISO 9806, które dotyczą testowania kolektorów słonecznych, efektywność takich systemów można optymalizować poprzez odpowiednie nachylenie kolektorów oraz stosowanie materiałów o wysokiej przewodności cieplnej, co pozwala na jeszcze lepsze wykorzystanie energii słonecznej. W ten sposób, projektując systemy ogrzewania, można zminimalizować zużycie energii konwencjonalnej, co jest zgodne z obecnymi standardami zrównoważonego rozwoju.

Pytanie 16

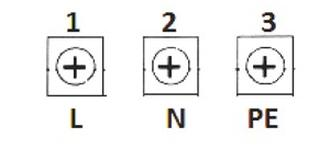

Wskaż zabezpieczenie i średnicę przewodów kabla obowiązujące dla pompy ciepła o mocy 7,8 kW.

Moc [kW]	Napięcie [V]	Zabezpieczenie nadprądowe [A]	Średnica przewodów kabla [mm²]
5,6	220-240	C 16	3 x 2,5
7,8	220-240	C 20	3 x 2,5
9,5	220-240	C 32	3 x 4
13,5	220-240	C 40	3 x 6
19,5	220-240	C 25	5 x 2,5

A. C25Ai5x 2,5 mm²

B. C20Ai3 x 2,5 mm²

C. C16Ai3 x 2,5 mm²

D. C25Ai3x 2,5 mm²

Wybrana odpowiedź "C20Ai3 x 2,5 mm²" jest prawidłowa, ponieważ odpowiada wymaganiom dla instalacji pompy ciepła o mocy 7,8 kW. W systemach elektrycznych, dobór odpowiedniego zabezpieczenia oraz średnicy przewodów jest kluczowy dla zapewnienia bezpieczeństwa i efektywności działania urządzenia. Zabezpieczenie C20 oznacza, że maksymalny prąd znamionowy wynosi 20 A, co jest adekwatne dla pompy ciepła o podanej mocy. Użycie przewodów o przekroju 2,5 mm² jest standardem w przypadku urządzeń o tej mocy, ponieważ zapewnia odpowiednią nośność prądową oraz minimalizuje straty energetyczne. W praktyce, zastosowanie nieodpowiednich zabezpieczeń bądź przewodów może prowadzić do przeciążenia instalacji, co skutkuje ryzykiem awarii oraz zwiększonymi kosztami eksploatacji. Przy projektowaniu instalacji elektrycznych, zawsze należy kierować się normami PN-IEC oraz zasadami sztuki budowlanej, aby zapewnić bezpieczeństwo i niezawodność systemu.

Pytanie 17

Na rysunkach przedstawiono filtr (odpylacz) tkaninowy, który wychwytuje tylko

A. gazy.

B. mokre cząstki.

C. suche i mokre cząstki.

D. suche cząstki.

Filtr tkaninowy, taki jak przedstawiony filtr pulsacyjny, stanowi kluczowe narzędzie w procesach przemysłowych, które wymagają skutecznego usuwania cząstek stałych z gazów. Jego działanie opiera się na zasadzie zatrzymywania cząstek pyłu i zanieczyszczeń stałych, gdy gaz przepływa przez fabriczny materiał filtracyjny. W praktyce, takie filtry znajdują zastosowanie w różnych branżach, w tym w górnictwie, przemyśle chemicznym oraz w produkcji żywności, gdzie eliminacja zanieczyszczeń jest niezbędna do zapewnienia jakości produktu oraz ochrony zdrowia pracowników. Zgodnie z normami, takimi jak EN 60335-2-69, stosowanie filtrów tkaninowych jest standardem w wielu procesach przemysłowych, które generują duże ilości pyłów. Warto również dodać, że filtry tkaninowe są znane z efektywności w redukcji emisji pyłów do atmosfery, co jest kluczowe dla zgodności z regulacjami ochrony środowiska. Dlatego, wybierając filtr tkaninowy, należy pamiętać, że jego głównym zadaniem jest wychwytywanie suchych cząstek stałych, co czyni tę odpowiedź poprawną.

Pytanie 18

W wydaniu decyzji o środowiskowych uwarunkowaniach dla inwestycji w farmę fotowoltaiczną kluczową rolę odgrywa

A. typ własności farmy

B. powierzchnia zabudowy

C. liczba falowników

D. kolor modułów PV

Decyzja o środowiskowych uwarunkowaniach inwestycji (DUW) jest wymagana w przypadku projektów, które mogą mieć istotny wpływ na środowisko. Dla farmy fotowoltaicznej kluczowym czynnikiem decydującym o konieczności wydania DUW jest powierzchnia zabudowy. W Polsce, zgodnie z ustawą z dnia 3 października 2008 roku o udostępnianiu informacji o środowisku i jego ochronie, inwestycje zajmujące powierzchnię powyżej 0,5 ha wymagają przeprowadzenia pełnej oceny oddziaływania na środowisko. W praktyce oznacza to, że farmy fotowoltaiczne o większych rozmiarach, zwłaszcza te zajmujące obszary rolne lub przyrodniczo cenne, mogą wymagać dodatkowych analiz, w tym oceny wpływu na lokalne ekosystemy, faunę i florę, a także na istniejącą infrastrukturę. Przykładowo, przy projektowaniu farmy fotowoltaicznej warto zasięgnąć opinii lokalnych organów ochrony środowiska oraz uzyskać informacje o obowiązujących regulacjach, aby zapewnić zgodność z przepisami oraz minimalizować negatywne skutki dla otoczenia. Takie podejście jest zgodne z dobrymi praktykami branżowymi, które promują zrównoważony rozwój i integrację z naturą.

Pytanie 19

Aby ograniczyć utraty ciepła w instalacji grzewczej wykorzystującej energię słoneczną, należy zapewnić izolację cieplną rur z czynnikiem grzewczym

A. na odcinkach umiejscowionych na zewnątrz budynku

B. na odcinkach przebiegających wewnątrz budynku

C. na całej długości

D. w odległości maksymalnie 0,25 m od króćców kolektora

Izolacja przewodów grzewczych jest niezbędna, jednak ograniczenie jej do wybranych odcinków jest niewłaściwym podejściem. Izolowanie tylko króćców kolektora, co sugeruje pierwsza odpowiedź, nie jest wystarczające, ponieważ ciepło może uciekać nie tylko w tych miejscach, ale również wzdłuż całej długości przewodów. Ograniczenie izolacji do odcinków prowadzonych w budynku prowadzi do analogicznych strat, gdyż w takich przypadkach przewody mogą znajdować się w zimniejszych strefach, jak piwnice czy nieogrzewane garaże. Ponadto, izolacja tylko na odcinkach zewnętrznych poza budynkiem nie zabezpiecza przed stratami ciepła, które mogą wystąpić w trakcie transportu ciepłego czynnika przez cały system. Nieprawidłowe podejście do izolacji może skutkować nieefektywnym wykorzystaniem energii, co nie tylko wpływa na rachunki za ogrzewanie, ale również na wydajność całej instalacji. W kontekście projektowania systemów grzewczych, zaleca się stosowanie izolacji na całej długości przewodów, co jest zgodne z dobrymi praktykami oraz normami branżowymi. Izolacja powinna być dostosowana do konkretnych warunków, co zapewnia długotrwałą efektywność systemu grzewczego.

Pytanie 20

Mycie modułów PV w celu usunięcia zabrudzeń należy przeprowadzić poprzez zastosowanie

A. czystej wody o niskiej twardości w pochmurne dni wczesnym rankiem

B. czystej wody o średniej twardości w słoneczne popołudnia

C. alkoholu podczas pochmurnych popołudni

D. detergentów przy słabym nasłonecznieniu o poranku

Mycie modułów fotowoltaicznych z użyciem detergentów, zwłaszcza przy niewielkim nasłonecznieniu, może prowadzić do uszkodzenia powierzchni szklanych, a także do osadzania się resztek chemikaliów, co negatywnie wpływa na efektywność paneli. Detergenty często zawierają substancje chemiczne, które mogą powodować korozję powłok ochronnych na modułach. Stosowanie ich w takich warunkach może również prowadzić do osłabienia struktury panelu oraz zmniejszenia ich wydajności. Ponadto, mycie w godzinach porannych przy niewielkim nasłonecznieniu, chociaż wydaje się korzystne, może nie być wystarczające, jeśli temperatura otoczenia jest zbyt niska, co może spowodować, że resztki detergentów nie zostaną skutecznie spłukane. Z kolei mycie przy użyciu wody o średniej twardości w bezchmurną pogodę w godzinach popołudniowych stwarza ryzyko przegrzania paneli, co prowadzi do szybkiego parowania wody i osadzania się minerałów na ich powierzchni. Warto również zauważyć, że użycie alkoholu do mycia paneli jest nieodpowiednie, ponieważ może prowadzić do uszkodzenia powłok ochronnych, co z kolei wpływa na ich trwałość i wydajność. Prawidłowe podejście do mycia modułów powinno w pełni uwzględniać ich specyfikę oraz zalecenia producentów, co pozwala na uniknięcie typowych błędów związanych z konserwacją systemów fotowoltaicznych.

Pytanie 21

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 22

Na rotametrze zmierzono natężenie przepływu czynnika roboczego, które wynosi 6 l/min. Jaką wartość ma ta wielkość w dm³/s?

A. 0,001 dm3/s

B. 6,0 dm3/s

C. 0,1 dm3/s

D. 360 dm3/s

Odpowiedź 0,1 dm³/s jest poprawna, ponieważ przeliczenie natężenia przepływu z litrów na minutę na decymetry sześcienne na sekundę polega na zrozumieniu jednostek miar. 1 litr to 1 dm³, co oznacza, że 6 l/min można przeliczyć na dm³/s poprzez podzielenie przez 60 (minutę). To daje wynik 6 dm³/60 s, co równa się 0,1 dm³/s. Tego rodzaju przeliczenia są niezwykle ważne w praktyce inżynieryjnej, gdzie precyzyjne pomiary przepływu są kluczowe w wielu zastosowaniach, takich jak projektowanie systemów hydraulicznych czy pneumatycznych. W kontekście standardów branżowych, na przykład w normach ISO dotyczących pomiarów przepływu, konwersje jednostek są często podkreślane jako fundamentalne dla zachowania dokładności i spójności danych. Tak więc znajomość przeliczeń jednostek i umiejętność ich stosowania w praktyce są niezwykle cenne w pracy inżyniera czy technika.

Pytanie 23

Zanieczyszczenie absorbera w systemie kolektorów słonecznych prowadzi do

A. zmniejszenia efektywności cieplnej kolektora

B. przegrzania wody w zbiorniku buforowym

C. zatrzymania działania pompy obiegowej w instalacji

D. zatykania instalacji, w której krąży glikol

Zanieczyszczenie absorbera kolektora słonecznego ma bezpośredni wpływ na jego wydajność cieplną, ponieważ zmniejsza efektywność absorbcji promieniowania słonecznego. Zanieczyszczenia, takie jak kurz, brud czy osady, mogą pokrywać powierzchnię absorbera, co prowadzi do obniżenia ilości energii słonecznej, którą kolektor jest w stanie przekształcić w ciepło. W praktyce, kolektory powinny być regularnie czyszczone, aby zapewnić optymalną wydajność. Dobrą praktyką jest przeprowadzanie inspekcji stanu technicznego oraz czyszczenie powierzchni absorpcyjnych przynajmniej raz w roku, a w przypadku zanieczyszczeń atmosferycznych w trudnych warunkach (np. w obszarach przemysłowych) nawet częściej. Zgodnie z normami branżowymi, aby zapewnić maksymalną wydajność kolektorów, zaleca się stosowanie filtrów, które mogą ograniczać zanieczyszczenia przedostające się do systemu. W związku z tym, regularne monitorowanie i utrzymanie kolektora w czystości jest kluczowe dla jego efektywności i długowieczności.

Pytanie 24

Na podstawie zamieszczonego fragmentu instrukcji obsługi kotła na pellet wynika, że jeżeli kocioł nie pracuje dłużej niż 24 godziny to z paliwa.

Fragment instrukcji obsługi kotła na pellet z automatycznym podawaniem paliwa

Eksploatacja i konserwacja kotła:
1. Należy dbać o regularne dopełnianie paliwa. Jeśli w zasobniku znajduje się mała ilość paliwa, musi ono być od razu uzupełnione.
2. Podczas ciągłej pracy kotła poleca się raz na miesiąc wyczyścić powierzchnię wymiany ciepła korpusu kotła (ściany boczne komory spalania, rury wymiennika itp.). W czasie eksploatacji dochodzi do zanieczyszczeń powierzchni wymiany ciepła, co powoduje obniżenie sprawności kotła i większe zużycie paliwa.
3. Należy dbać o dokładną szczelność kotła (drzwiczki do komory spalania, pokryw rewizyjnych itp.).
4. Jeżeli kocioł nie pracuje dłużej niż 24 godziny (np. po sezonie grzewczym), powinien bezwzględnie zostać oczyszczony, a zasobnik paliwa oraz mechanizm podający opróżniony z paliwa.
5. Należy dbać o niską twardość wody, tak aby nie przekraczała 7 pH. Używanie wody o większej twardości prowadzi do osadzania się kamienia kotłowego , obniżenia sprawności kotła i przepalenia elementu grzejnego wodnego.
6. Nie spuszczać wody z kotła z instalacji w okresie letnim.
7. Kocioł powinien być eksploatowany przy różnicy temperatur zasilania i powrotu w zakresie 10÷15°C z temperaturą powrotu nie mniej niż 55°C. Podczas pracy kotła poniżej 55°C, może dojść do roszenia wymiennika stalowego (zwłaszcza przy króćcu powrotu i w pobliżu kanału spalin przed czopuchem), co jest powodem zwiększonej korozji i skrócenia żywotności kotła.

A. powinien mieć opróżniony zasobnik paliwa do połowy swojej objętości.

B. należy uzupełnić małą ilość paliwa w zasobniku.

C. powinien bezwzględnie zostać oczyszczony, a zasobnik paliwa oraz mechanizm podający opróżniony

D. należy spuścić wodę z kotła i instalacji centralnego ogrzewania oraz cieplej wody użytkowej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór odpowiedzi, że kocioł powinien bezwzględnie zostać oczyszczony, a zasobnik paliwa oraz mechanizm podający opróżniony, jest zgodny z zaleceniami zawartymi w instrukcji obsługi kotła na pellet. Oczyszczanie kotła po dłuższym okresie nieaktywności jest kluczowe dla zachowania jego sprawności oraz wydajności. Zanieczyszczenia, które mogą gromadzić się w komorze spalania oraz w mechanizmach podających, mogą prowadzić do awarii oraz obniżenia efektywności energetycznej. Regularne oczyszczanie to nie tylko dobra praktyka, ale również sposób na przedłużenie żywotności urządzenia. Opróżnienie zasobnika paliwa zapobiega procesom rozkładu i tworzenia się odpadów, które mogą negatywnie wpłynąć na jakość spalania w przyszłości. W kontekście standardów branżowych, regularna konserwacja kotłów na pellet jest kluczowym elementem zapewniającym bezpieczeństwo użytkowania oraz zgodność z normami emisyjnymi. Przykładem może być procedura konserwacji, która powinna być wykonywana w regularnych odstępach czasu, zgodnie z wytycznymi producenta.

Pytanie 25

Minimalna wartość pH glikolu propylenowego w słonecznym systemie grzewczym, przy której zaleca się jego wymianę, wynosi

A. 7

B. 10

C. 5

D. 3

Graniczna wartość pH glikolu propylenowego w słonecznych instalacjach grzewczych wynosząca 7 jest kluczowa dla zapewnienia stabilności chemicznej płynu grzewczego oraz ochrony elementów systemu. Wartość ta jest neutralna, co oznacza, że nie powoduje korozji ani degradacji materiałów, z których wykonane są rury, zbiorniki czy wymienniki ciepła. W praktyce, utrzymanie pH na poziomie 7 pozwala na przedłużenie żywotności instalacji oraz minimalizację kosztów związanych z konserwacją i naprawami. Ponadto, zgodnie z normami branżowymi, zaleca się regularne monitorowanie pH płynów w instalacjach grzewczych, aby uniknąć niekorzystnych reakcji chemicznych, które mogą prowadzić do osadów i zatorów. W przypadku stwierdzenia, że pH spadło poniżej wartości 7, konieczna jest wymiana glikolu propylenowego, aby przywrócić optymalne warunki pracy systemu. Dodatkowo, stosowanie inhibitorów korozji i regularne przeglądy techniczne są kluczowe dla utrzymania odpowiednich parametrów płynu grzewczego.

Pytanie 26

Jaki zawór wskazano strzałką na rysunku układu do miejscowej regulacji ogrzewania podłogowego?

A. Regulacyjny dwudrogowy.

B. Termostatyczny trójdrogowy.

C. Termostatyczny czterodrogowy.

D. Mieszający trójdrogowy.

Zawór termostatyczny czterodrogowy, który został wskazany w pytaniu, pełni kluczową rolę w układzie do miejscowej regulacji ogrzewania podłogowego. Jego konstrukcja i działanie pozwalają na efektywne zarządzanie temperaturą wody, co jest niezbędne dla zapewnienia komfortu cieplnego w pomieszczeniu. Zastosowanie takiego zaworu umożliwia mieszanie wody z wysokotemperaturowego obiegu z wodą powracającą, co pozwala na uzyskanie optymalnej temperatury wody skierowanej do instalacji podłogowej. Dzięki czterem drogom, zawór ten jest w stanie kontrolować cztery różne strumienie: dopływ gorącej wody, powrót schłodzonej wody, wyjście zmieszanej wody do podłogówki oraz powrót wody z obiegu. Tego typu rozwiązania są zgodne z najlepszymi praktykami w branży, które podkreślają znaczenie precyzyjnej regulacji temperatury w systemach grzewczych, co wpływa na efektywność energetyczną oraz komfort użytkowników. Znajomość działania tego zaworu jest kluczowa dla każdego specjalisty zajmującego się instalacjami grzewczymi, a jego zastosowanie w praktyce przekłada się na znaczne oszczędności w zużyciu energii oraz lepszą kontrolę klimatu wewnętrznego.

Pytanie 27

Którą cyfrą oznaczono przyrząd pomiarowy stosowany w instalacji słonecznej do pomiaru ciśnienia płynu roboczego?

A. 1

B. 2

C. 3

D. 4

Wybór innej odpowiedzi niż numer 2 sugeruje brak zrozumienia istotnej roli, jaką odgrywa manometr w instalacjach solarnych. Jeśli wybrano odpowiedź 1, 3 lub 4, można założyć, że występuje mylenie manometru z innymi elementami systemu. Należy zauważyć, że każdy z tych instrumentów, które mogą być oznaczone w diagramie, pełni odmienne funkcje. Na przykład, odpowiedź 1 może być mylona z termometrem, który mierzy temperaturę płynu roboczego. Choć temperatura jest również kluczowym wskaźnikiem w instalacjach solarnych, nie zastąpi funkcji manometru, który koncentruje się na ciśnieniu. Wybór odpowiedzi 3 lub 4 może sugerować związane z tym nieporozumienie, gdzie użytkownik może pomylić manometr z innymi przyrządami do pomiaru, takimi jak wskaźniki poziomu cieczy. Niekiedy takie pomyłki mogą wynikać z braku wiedzy o tym, jak te urządzenia są zazwyczaj reprezentowane w schematach technicznych. Dobrą praktyką jest zaznajomienie się z różnymi przyrządami pomiarowymi oraz ich funkcjami, co pozwala na lepsze zrozumienie i interpretację diagramów instalacji solarnych. W ten sposób można uniknąć typowych błędów myślowych, które prowadzą do nieprawidłowych odpowiedzi, a także zyskać lepsze przygotowanie do pracy w tej dziedzinie.

Pytanie 28

Kontrola instalacji solarnej powinna być wykonywana co

A. 1 rok

B. 2 lata

C. 3 lata

D. 4 lata

Przegląd instalacji solarnej powinien być przeprowadzany co roku, aby zapewnić jej optymalną wydajność i długowieczność. Regularna konserwacja pozwala na wczesne wykrywanie potencjalnych usterek, co przyczynia się do zwiększenia efektywności systemu. W ciągu roku mogą wystąpić różne czynniki, takie jak zmiany pogodowe, zanieczyszczenia czy obciążenia mechaniczne, które mogą wpływać na wydajność paneli słonecznych. Przykładowo, zalegający kurz czy liście mogą znacznie obniżyć efektywność fotowoltaiki. Ponadto, przegląd powinien obejmować kontrolę stanu połączeń elektrycznych, które mogą ulegać korozji lub luzowaniu z upływem czasu. Ważne jest także sprawdzenie systemu inwertera, który jest kluczowym elementem konwersji energii słonecznej na energię elektryczną. Systemy oparte na standardach branżowych, takich jak IEC 61730, zalecają regularne kontrole w celu zwiększenia bezpieczeństwa i funkcjonalności instalacji. Dbanie o regularność przeglądów pozwala nie tylko na zachowanie gwarancji na sprzęt, ale również na maksymalizację zwrotu z inwestycji w odnawialne źródła energii.

Pytanie 29

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 30

Regulacja ilości powietrza w systemach wentylacyjnych odbywa się przy użyciu

A. konfuzorów

B. anemostatów

C. dyfuzorów

D. przepustnic

Konfuzory i dyfuzory to urządzenia wentylacyjne o innej funkcji, które mimo iż mogą wpływać na rozkład powietrza w pomieszczeniach, nie są odpowiedzialne za regulację jego ilości. Konfuzory służą do rozprowadzania powietrza w sposób umożliwiający równomierne pokrycie całej przestrzeni, co jest przydatne przy projektowaniu systemów wentylacyjnych, jednak nie mają one zdolności do precyzyjnej regulacji przepływu. Dyfuzory, z kolei, są zaprojektowane do wprowadzania powietrza do pomieszczenia z zewnątrz lub z systemu klimatyzacji i również nie oferują możliwości jego regulacji. Anemostaty, choć pełnią rolę w wentylacji, głównie zajmują się pomiarem i kontrolą prędkości przepływu powietrza, a nie jego regulacją. W związku z tym, ich zastosowanie w kontekście regulacji ilości powietrza jest ograniczone. Często mylone funkcje tych urządzeń prowadzą do błędnych wniosków o ich zastosowaniu, co podkreśla znaczenie zrozumienia specyfiki każdego z nich w kontekście projektowania systemów wentylacyjnych.

Pytanie 31

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 32

Analiza jakości energii elektrycznej wprowadzanej do sieci obejmuje między innymi tempo wzrostu mocy oraz zmiany napięcia podczas rozruchu elektrowni przy prędkości wiatru, która musi wynosić co najmniej

A. 75% mocy znamionowej

B. 30% mocy znamionowej

C. 55% mocy znamionowej

D. 15% mocy znamionowej

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź dotycząca 75% mocy znamionowej jest na pewno trafna. Jak wiesz, kiedy uruchamiamy elektrownię wiatrową, to kluczowe, żeby prędkość wiatru była na tyle dobra, żeby móc uzyskać stabilne i efektywne generowanie energii. Z tego co pamiętam, branżowe normy mówią, że elektrownie powinny osiągać przynajmniej 75% swojej mocy znamionowej, by dostarczać energię elektryczną o odpowiedniej jakości do sieci. Jeśli mocy jest mniej, to mogą wystąpić dość spore wahania napięcia, co nie sprzyja stabilności całego systemu energetycznego. Z mojego doświadczenia wynika, że działając na poziomie 75% mocy, można lepiej zarządzać siecią i ograniczać fluktuacje, co jest naprawdę ważne, zwłaszcza gdy integrujemy odnawialne źródła energii. Poza tym, takie podejście pomaga utrzymać standardy jakości energii, takie jak normy IEC 61000, które mówią o tym, jakich poziomów zakłóceń powinniśmy unikać i jakie wymagania wobec jakości zasilania mamy spełniać.

Pytanie 33

To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

Sprawnie działający mieszający zawór czterodrożny w instalacji grzewczej przedstawionej na schemacie powoduje

A. zmniejszenie ciśnienia w obwodzie grzejników.

B. utrzymanie wymaganej temperatury wody w wymienniku kotła.

C. szybkie odpowietrzanie instalacji.

D. zwiększenie prędkości przepływu wody przez grzejniki.

Zawór mieszający czterodrożny odgrywa kluczową rolę w systemach grzewczych, umożliwiając efektywne zarządzanie temperaturą wody w obiegu. Jego głównym zadaniem jest mieszanie wody powracającej z obiegu grzewczego z cieplejszą wodą wychodzącą z kotła. Dzięki temu procesowi możliwe jest utrzymanie stabilnej temperatury wody, co ma istotne znaczenie dla efektywności energetycznej całego systemu. Utrzymywanie odpowiedniej temperatury wody w wymienniku kotła nie tylko zwiększa komfort cieplny w pomieszczeniach, ale również chroni system przed przeciążeniem. Przykładowo, w instalacjach, gdzie występują zmienne obciążenia cieplne, zastosowanie zaworu mieszającego pozwala na dynamiczne dostosowanie temperatury wody do aktualnych potrzeb, co jest zgodne z najlepszymi praktykami w branży grzewczej. Przykładem może być sytuacja, gdy w okresie letnim obciążenie systemu jest mniejsze; zawór wówczas pozwala na mieszanie wody w taki sposób, aby nie dochodziło do przegrzewania, co ogranicza straty energii i zmniejsza koszty eksploatacji.

Pytanie 35

Aby chronić zbiornik c.w.u. przed korozją, zaleca się stosowanie

A. anody tytanowej

B. zaworu zwrotnego

C. zaworu bezpieczeństwa

D. filtru siatkowego

Anoda tytanowa to naprawdę ważny element, który chroni zbiorniki ciepłej wody użytkowej przed korozją. Korozja elektrochemiczna to spory problem, szczególnie gdy woda jest bardzo agresywna. Anoda tytanowa działa trochę jak tarcza, redukując reakcje chemiczne, co spowalnia korozję na zbiorniku. W praktyce montuje się je w zbiornikach c.w.u. w domach czy w zakładach przemysłowych, co znacząco wydłuża ich żywotność. Warto też wspomnieć, że normy branżowe, jak PN-EN 12897, polecają stosowanie anod tytanowych jako skutecznej metody ochrony przed korozją. Moim zdaniem, to rozwiązanie nie tylko zwiększa trwałość zbiornika, ale także zmniejsza koszty serwisowania, więc to naprawdę opłacalna opcja i bardziej ekologiczna.

Pytanie 36

Instalacje ciepłej wody użytkowej oraz cyrkulacji, po pozytywnej próbie szczelności zimną wodą, powinny być poddawane próbie szczelności przy ciśnieniu roboczym w stanie gorącym wodą o temperaturze

A. 50oC

B. 100oC

C. 80oC

D. 60oC

Odpowiedź 60°C jest prawidłowa, ponieważ zgodnie z normami i praktykami inżynieryjnymi, próby szczelności instalacji ciepłej wody użytkowej oraz cyrkulacji należy przeprowadzać w warunkach, które najlepiej odzwierciedlają rzeczywiste obciążenia eksploatacyjne. Ustalenie ciśnienia próby szczelności na poziomie 60°C jest zgodne z zasadami bezpieczeństwa i efektywności, uwzględniającym rozszerzalność cieplną materiałów oraz ich reakcję na wysoką temperaturę. W praktyce, gdy woda w instalacji osiąga 60°C, mogą występować warunki naturalnego użytkowania, co pozwala na wykrycie ewentualnych nieszczelności, które mogłyby nie ujawnić się podczas testów w niższych temperaturach. Przykładem zastosowania tej procedury może być serwisowanie instalacji ciepłej wody w budynkach mieszkalnych, gdzie utrzymanie odpowiedniej szczelności jest kluczowe dla komfortu użytkowników oraz minimalizacji strat energii. Dodatkowo, stosowanie odpowiednich materiałów, takich jak rury z PVC czy PEX, w instalacjach ciepłej wody użytkowej jest zgodne z wymaganiami norm PN-EN 12828 i PN-EN 806, co zapewnia trwałość oraz bezpieczeństwo eksploatacji.

Pytanie 37

W przypadku lokalnego zabrudzenia panelu słonecznego szklaną powierzchnię można oczyścić

A. czystą wodą i delikatną szczotką.

B. wodą z preparatem myjąco-ściernym oraz ściereczką.

C. czystą wodą i parownicą.

D. wodą z detergentu i myjką wysokociśnieniową ze szczotką.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czysta woda i miękka szczotka to najlepszy sposób na oczyszczanie szklanej powierzchni modułów słonecznych, ponieważ nie uszkadzają one delikatnej powłoki paneli. Użycie czystej wody minimalizuje ryzyko zarysowań i innych uszkodzeń mechanicznych, a miękka szczotka skutecznie usuwa zanieczyszczenia, takie jak kurz czy pył, które mogą wpływać na wydajność modułu. W branży fotowoltaicznej zaleca się regularne czyszczenie paneli, aby zapewnić ich optymalną sprawność, co jest potwierdzone przez standardy ISO dotyczące konserwacji systemów fotowoltaicznych. Przykładem praktycznego zastosowania tej metody może być czyszczenie paneli po silnych opadach deszczu, kiedy zanieczyszczenia mogą pozostać na powierzchni, co negatywnie wpłynie na ich efektywność. Utrzymanie paneli w czystości jest kluczowe nie tylko dla ich wydajności, ale również dla długowieczności całego systemu. Dlatego stosowanie miękkich szczotek i czystej wody jest nie tylko zalecane, ale wręcz niezbędne dla prawidłowego funkcjonowania instalacji fotowoltaicznych.

Pytanie 38

Jedną z technik często wykorzystywanych do oceny stopnia eksploatacji elementów mechanicznych turbiny wiatrowej (np. łożysk, przekładni) jest dokonanie pomiaru

A. prędkości obrotowej wirnika

B. drgań i wibracji

C. mocy elektrycznej

D. prędkości wiatru na łopatach

Moc elektryczna, prędkość obrotowa wirnika oraz prędkość wiatru na łopatach to istotne parametry w pracy turbiny wiatrowej, jednak nie są one bezpośrednimi wskaźnikami zużycia jej części mechanicznych. Pomiar mocy elektrycznej informuje o wydajności konwersji energii wiatru na energię elektryczną, ale nie dostarcza informacji na temat stanu mechaniki maszyny. Zmiany w mocy mogą wynikać z różnych czynników, takich jak zmiany prędkości wiatru, a niekoniecznie z zużycia komponentów. Prędkość obrotowa wirnika jest kluczowa dla operacyjnej efektywności turbiny, jednak również nie wskazuje na stan techniczny łożysk czy przekładni. W praktyce, zmiany w prędkości obrotowej mogą być wynikiem regulacji systemu kontrolnego turbiny, co niekoniecznie przekłada się na zużycie mechaniczne. Z kolei prędkość wiatru na łopatach, choć ważna dla określenia potencjalnej produkcji energii, również nie dostarcza informacji o stanie technicznym maszyn. Typowym błędem myślowym jest założenie, że parametry operacyjne są wystarczające do oceny stanu zużycia komponentów, podczas gdy efektywne monitorowanie stanu technicznego wymaga bardziej szczegółowych metod, takich jak pomiar drgań i wibracji, które dostarczają realnych danych na temat kondycji mechanizmu, co jest zgodne z najlepszymi praktykami w dziedzinie utrzymania ruchu.

Pytanie 39

Właściciel instalacji grzewczej wykorzystującej energię słoneczną w budynku jednorodzinnym zgłasza trudności z nagrzewającymi się kolektorami w nocy. Przyczyną tej sytuacji może być brak instalacji

A. zaworu odcinającego na automatycznym odpowietrzniku

B. zaworu bezpieczeństwa w obiegu czynnika roboczego

C. zaworu zwrotnego w obiegu powrotnym

D. czujnika temperatury otoczenia

Zawór odcinający na odpowietrzniku automatycznym nie ma bezpośredniego wpływu na problem nagrzewających się kolektorów w trakcie nocy. Jego główną funkcją jest umożliwienie odpływu powietrza z instalacji, co jest istotne w kontekście poprawnego działania systemu grzewczego, ale nie zapobiega cofaniu się czynnika grzewczego. Zawór bezpieczeństwa w obiegu czynnika roboczego jest przeznaczony do ochrony instalacji przed nadmiernym ciśnieniem, a jego brak może prowadzić do poważnych uszkodzeń systemu, jednak nie rozwiązuje problemu cofnęcia się ciepła. Czujnik temperatury otoczenia służy do monitorowania oraz regulacji temperatury w systemie, ale także nie jest odpowiedzialny za zjawisko nagrzewania się kolektorów. Typowym błędem myślowym jest mylenie roli poszczególnych elementów instalacji, co może prowadzić do nieefektywnego rozwiązywania problemów. Właściwe zrozumienie zasad działania poszczególnych komponentów instalacji grzewczej oraz ich wzajemnych interakcji jest kluczowe dla efektywnej pracy całego systemu grzewczego.

Pytanie 40

Na zamieszczonym schemacie oznaczono symbolicznie sposób podłączenia przewodów zasilania sterownika w słonecznej instalacji grzewczej. Kolejne cyfry od lewej oznaczają następujące przewody:

A. fazowy, neutralny i ochronny.

B. ochronny, neutralny i fazowy.

C. fazowy, ochronny i neutralny.

D. ochronny, fazowy i neutralny.

Poprawna odpowiedź wskazuje kolejność podłączenia przewodów w instalacji grzewczej zgodnie z obowiązującymi normami. Przewód fazowy, oznaczony cyfrą 1, jest kluczowy, ponieważ dostarcza energię do obwodu. Następnie przewód neutralny, oznaczony cyfrą 2, pełni rolę powrotu prądu do źródła zasilania, co zapewnia prawidłowe funkcjonowanie urządzeń. Na końcu mamy przewód ochronny, oznaczony cyfrą 3, który ma na celu zabezpieczenie przed porażeniem elektrycznym. W praktyce, prawidłowe podłączenie przewodów jest nie tylko kwestią efektywności działania instalacji, ale także jej bezpieczeństwa. Stosowanie się do norm PN-IEC 60364, które regulują instalacje elektryczne w budynkach, jest kluczowe dla zapewnienia bezpieczeństwa użytkowników. Prawidłowe połączenie przewodów zapobiega sytuacjom, w których mogłoby dojść do zwarć lub uszkodzeń urządzeń, co podkreśla znaczenie przestrzegania opisanej kolejności w instalacjach grzewczych. Z tego powodu, znajomość i stosowanie tych zasad jest niezbędne dla każdego technika zajmującego się instalacjami elektrycznymi.

Rozpocznij nowy egzamin

Powrót do strony głównej
