Informacje o egzaminie:

Zawód: Technik inżynierii sanitarnej
Kwalifikacja: BUD.09 - Wykonywanie robót związanych z budową, montażem i eksploatacją sieci oraz instalacji sanitarnych
Data rozpoczęcia: 12 czerwca 2026 08:27
Data zakończenia: 12 czerwca 2026 08:41

Egzamin zdany!

Wynik: 20/40 punktów (50,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

W przypadku prowadzenia prac naprawczych na sieci gazowej w obrębie wykopu, jaka powinna być minimalna odległość balustrad ochronnych od krawędzi tego wykopu?

A. 3,0 m

B. 1,5 m

C. 2,0 m

D. 1,0 m

Wybór większej odległości balustrad zabezpieczających, jak 2,0 m, 3,0 m czy 1,5 m, może wynikać z błędnego zrozumienia zasad bezpieczeństwa w kontekście wykopów. Przyjęcie nadmiernej odległości może prowadzić do wprowadzenia niepotrzebnych trudności w organizacji pracy, a nawet do wzmocnienia niebezpieczeństw związanych z ruchem w obrębie wykopu. Na przykład, balustrady zbyt daleko od krawędzi mogą nie spełniać swojej podstawowej funkcji ochronnej, co zwiększa ryzyko upadku. Kluczowym błędem myślowym jest założenie, że im dalej balustrady od krawędzi wykopu, tym większe bezpieczeństwo. W rzeczywistości, zgodnie z normami dot. budowy i zabezpieczeń, balustrady powinny znajdować się na optymalnej odległości, aby zapewnić ochronę w przypadku nieprzewidzianych zdarzeń. W praktyce, zbyt duża odległość prowadzi do obniżenia efektywności zabezpieczeń, a także może powodować chaotyczność w organizacji pracy, co z kolei prowadzi do ryzyka wystąpienia wypadków. Ważne jest zatem, aby przy planowaniu zabezpieczeń wykopów kierować się nie tylko intuicją, ale przede wszystkim obowiązującymi przepisami i normami bezpieczeństwa, które jasno określają, jak należy postępować w takich sytuacjach.

Pytanie 2

System odprowadzania ścieków, który umożliwia transport zarówno ścieków bytowych, jak i deszczowych jednym przykanalikiem, nazywa się

A. ogólnospławny

B. rozdzielczy

C. półrozdzielczy

D. bezsieciowy

Systemy kanalizacyjne mogą być klasyfikowane na różne sposoby, a błędne odpowiedzi w pytaniu dotyczące tego, jak zarządzać ściekami, mogą prowadzić do nieporozumień. Odpowiedź 'bezsieciowy' sugeruje rozwiązanie, które nie wymaga infrastruktury sieciowej do transportu ścieków, co jest w rzeczywistości niepraktyczne w kontekście odprowadzania zarówno ścieków bytowych, jak i deszczowych. Tego rodzaju systemy nie istnieją w praktyce, ponieważ każda forma odprowadzania ścieków wymaga jakiegoś rodzaju infrastruktury. Odpowiedź 'rozdzielczy' odnosi się do systemów, które oddzielają ścieki bytowe od wód opadowych, co oznacza, że wymagają oddzielnych kanałów i instalacji, co jest całkowitym przeciwieństwem systemu ogólnospławnego. W praktyce, rozdzielcze systemy są często bardziej kosztowne i złożone w zarządzaniu, ponieważ wymagają większej liczby instalacji i bardziej skomplikowanego utrzymania. Odpowiedź 'półrozdzielczy' nie jest standardowym terminem w branży i może wprowadzać w błąd, sugerując możliwość połączenia obu systemów, co nie ma uzasadnienia w praktyce. W rzeczywistości, aby skutecznie zarządzać ściekami, projektanci muszą wybrać jedno z podejść, co wpływa na efektywność i koszty całego systemu. W związku z tym, wybór systemu kanalizacyjnego powinien być starannie przemyślany, aby uniknąć nieefektywnego zarządzania zasobami i zapewnić ochronę środowiska.

Pytanie 3

Aby odprowadzić wodę z wykopów w glebach spoistych, przy niewielkim wpływie wód gruntowych, jakie metody należy zastosować?

A. rowki wzdłuż jednej z ścian oraz studzienki zbiorcze

B. drenaż wzdłuż dna oraz studzienki zbiorcze

C. studnie kopane oraz pompy

D. igłofiltry oraz pompy

Odpowiedzi, które sugerują użycie studni kopanych i pomp, igłofiltrów oraz drenażu wzdłuż dna mają swoje miejsce w odwadnianiu, jednak nie są one optymalnymi rozwiązaniami w przypadku małego napływu wód gruntowych w gruntach spoistych. Studnie kopane i pompy mogą być skuteczne w sytuacjach, gdy wymagana jest intensywna i szybka eksploatacja wód gruntowych, co wiąże się jednak z wyższymi kosztami oraz skomplikowaną instalacją. Dodatkowo, takie rozwiązanie może prowadzić do niekontrolowanego obniżania poziomu wód gruntowych oraz destabilizacji sąsiednich obszarów gruntowych, co jest niezgodne z zasadami zrównoważonego rozwoju środowiska. Igłofiltry, mimo że są stosowane w niektórych projektach, są bardziej odpowiednie w warunkach, gdzie zachodzi potrzeba obniżenia poziomu wód gruntowych w większej skali i nie są zalecane przy małym napływie, ponieważ ich instalacja jest skomplikowana i kosztowna. Drenaż wzdłuż dna wykopu również nie jest zalecany w przypadku gruntów spoistych, gdyż skuteczność tego rozwiązania jest ograniczona z uwagi na niską przepuszczalność takich gruntów. Może to prowadzić do gromadzenia się wody w wykopie, a tym samym zwiększać ryzyko destabilizacji. Prawidłowe podejście do odwadniania wykopów powinno uwzględniać nie tylko techniczne aspekty, ale również ekonomiczne i środowiskowe, co podkreśla znaczenie stosowania rowków wzdłuż ścian i studzienek zbiorczych jako najbardziej efektywnego rozwiązania w analizowanym przypadku.

Pytanie 4

Jak należy prowadzić przewody instalacji gazowej?

A. w kanałach wentylacyjnych

B. w szybach wind

C. na powierzchni ścian

D. pod powierzchnią podłogi

Przewody instalacji gazu należy prowadzić na powierzchni ścian, ponieważ taka lokalizacja zapewnia łatwy dostęp do instalacji w przypadku konieczności przeprowadzenia prac konserwacyjnych lub naprawczych. Ponadto prowadzenie przewodów na powierzchni ścian umożliwia lepszą kontrolę nad ich stanem technicznym oraz szybsze wykrycie ewentualnych nieszczelności. W praktyce, przewody gazowe powinny być instalowane w sposób, który minimalizuje ryzyko uszkodzenia mechanicznego oraz wpływu innych instalacji, takich jak elektryczna czy wodna. Zgodnie z przepisami prawa budowlanego oraz normami, jak PN-EN 15001, istotne jest, aby przewody gazowe były odpowiednio oznakowane oraz zabezpieczone przed wpływem niekorzystnych warunków atmosferycznych. Dodatkowo, lokalizacja przewodów na powierzchni ścian ułatwia ich wizualną kontrolę, co jest kluczowe dla zapewnienia bezpieczeństwa użytkowania instalacji gazowej.

Pytanie 5

Do podłączenia kuchenki gazowej do instalacji zasilanej gazem ziemnym służy elastyczny przewód z zaworem odcinającym, przedstawiony na rysunku

A. B.

B. D.

C. A.

D. C.

Wybór innej odpowiedzi jest nieprawidłowy, ponieważ nie uwzględnia kluczowego elementu, jakim jest zawór odcinający. Tego rodzaju zawór jest istotny dla bezpieczeństwa instalacji gazowej, ponieważ pozwala na natychmiastowe odcięcie dopływu gazu w sytuacjach zagrożenia. Brak tego elementu w pozostałych odpowiedziach sugeruje, że mogą one nie spełniać standardów bezpieczeństwa wymaganych dla instalacji gazowych. Ponadto, elastyczne przewody gazowe muszą być wykonane z odpowiednich materiałów, które zapewniają ich odporność na działanie wysokich temperatur oraz ciśnienia. Wybór niewłaściwego przewodu może prowadzić do awarii, co stwarza ryzyko pożaru lub eksplozji. Niektóre z błędnych odpowiedzi mogą sugerować stosowanie przewodów, które nie są elastyczne, a ich sztywność ogranicza możliwość dostosowania instalacji do specyficznych warunków w kuchni. To z kolei może skutkować problemami w zakresie bezpieczeństwa oraz efektywności użytkowania sprzętu gazowego. Warto także pamiętać o regularnej konserwacji przewodów gazowych, aby zminimalizować ryzyko nieszczelności. Świadomość znaczenia odpowiednich komponentów w instalacji gazowej oraz ich funkcji jest kluczowa dla zapewnienia bezpieczeństwa w kuchni i całym gospodarstwie domowym.

Pytanie 6

Test dymny powinien być wykonany w trakcie weryfikacji działania

A. nawiewników

B. czerpni powietrza

C. wyrzutni dachowych

D. dyfuzora

Przeprowadzanie próby dymnej podczas kontroli nawiewników jest kluczowym elementem oceny skuteczności systemów wentylacyjnych. Nawiewniki służą do wprowadzania świeżego powietrza do pomieszczeń, co ma istotne znaczenie dla zapewnienia odpowiedniej jakości powietrza wewnętrznego. Podczas próby dymnej, użycie dymu pozwala na wizualizację przepływu powietrza oraz identyfikację ewentualnych problemów z dystrybucją powietrza. Przykładem zastosowania tej metody może być testowanie systemów wentylacji w budynkach użyteczności publicznej, gdzie prawidłowe funkcjonowanie nawiewników jest kluczowe dla komfortu i bezpieczeństwa użytkowników. Warto także zaznaczyć, że standardy branżowe, takie jak PN-EN 13779, zalecają przeprowadzanie prób dymnych jako część regularnych kontroli systemów wentylacyjnych w celu optymalizacji ich działania. Dzięki tym testom można zidentyfikować obszary, które wymagają poprawy, co ma znaczenie nie tylko dla efektywności energetycznej, ale także dla zdrowia osób przebywających w pomieszczeniach.

Pytanie 7

Aby zrealizować dwa obwody w instalacji podłogowego ogrzewania, konieczne jest zakupu dwóch rozdzielaczy dwuobiegowych oraz

A. 2 rotametry, 2 zawory i 2 złączki 016 x ½” GZ

B. 2 rotametry, 2 zawory i 4 złączki 016 x ½” GZ

C. 1 rotametr, 2 zawory i 4 złączki 016 x ½” GZ

D. 1 rotametr, 2 zawory i 2 złączki 016 x ½” GZ

W analizie odpowiedzi, które nie są poprawne, można zauważyć kilka kluczowych błędów i nieporozumień. Przede wszystkim, rotametry pełnią krytyczną rolę w systemach grzewczych, umożliwiając monitorowanie przepływu wody w każdym obwodzie. Odpowiedzi, które sugerują zakup tylko jednego rotametra, nie uwzględniają, że w przypadku dwóch obiegów, każdy z nich powinien mieć oddzielny rotametr, aby zapewnić dokładny pomiar i kontrolę. Zawory również są istotnym elementem, jednak nie można ich zredukować do liczby mniejszej niż dwa, ponieważ każde wyjście z rozdzielacza powinno być wyposażone w osobny zawór do regulacji przepływu. W zakresie złączek, ich niewłaściwa ilość może prowadzić do problemów z instalacją, gdyż każde połączenie musi być zabezpieczone odpowiednią liczbą złączek. Typowe błędy myślowe, które prowadzą do takich niepoprawnych wniosków, obejmują niedoszacowanie lub nadmierne uproszczenie potrzebnych komponentów. W praktyce, każdy element systemu ma swoje uzasadnienie i wpływa na efektywność i bezpieczeństwo całej instalacji. Dlatego tak ważne jest zrozumienie podstawowych zasad projektowania i montażu systemów grzewczych, zgodnych z normami i dobrymi praktykami branżowymi.

Pytanie 8

Na którym zaworze grzejnikowym oraz w jakiej orientacji powinno się zamontować głowicę termostatyczną?

A. Zasilającym, w pozycji poziomej

B. Zasilającym, w pozycji pionowej

C. Powrotnym, w pozycji poziomej

D. Powrotnym, w pozycji pionowej

Montaż głowicy termostatycznej na zaworze zasilającym w pozycji poziomej jest kluczowy dla prawidłowego funkcjonowania systemu grzewczego. Głowica termostatyczna działa na zasadzie regulacji przepływu czynnika grzewczego w zależności od temperatury otoczenia. Umieszczenie jej na zaworze zasilającym zapewnia, że będzie miała bezpośredni wpływ na ciepło dostarczane do grzejnika, co jest niezbędne do efektywnego zarządzania temperaturą w pomieszczeniu. W praktyce, jeśli głowica zostanie zamontowana w pozycji poziomej, umożliwia to swobodny przepływ czynnika oraz minimalizuje ryzyko zatykania się zaworu. Zgodnie z normą PN-EN 215, prawidłowy montaż głowicy wpływa na komfort użytkowników oraz efektywność energetyczną instalacji grzewczej. Przykładem zastosowania tej zasady jest instalacja w budynkach mieszkalnych, gdzie optymalne ustawienie głowic termostatycznych pozwala na oszczędność energii oraz lepszą kontrolę nad klimatem wewnętrznym.

Pytanie 9

Jakie połączenie należy zastosować do dwóch odcinków rury PP-R o różnych średnicach?

A. kolano ze śrubunkiem

B. osłonę rurkową

C. złączkę redukcyjną

D. kolano z gwintem męskim

Złączka redukcyjna jest kluczowym elementem stosowanym do łączenia rur o różnych średnicach, co jest niezbędne w instalacjach wodnych i grzewczych. Dzięki niej można zmieniać średnice rur w sposób bezpieczny i efektywny. Złączki redukcyjne, wykonane z materiałów odpornych na korozję, takich jak PP-R, zapewniają trwałe i szczelne połączenia, co jest zgodne z normami budowlanymi. Przykładem zastosowania złączki redukcyjnej może być sytuacja, gdy instalujemy nową rurę o większej średnicy w istniejącej instalacji, gdzie rura ma mniejszą średnicę. W takim przypadku złączka redukcyjna umożliwia płynne połączenie, eliminując ryzyko wycieków i zapewniając równomierny przepływ medium. Warto również wspomnieć, że odpowiednie zastosowanie złączek redukcyjnych przyczynia się do zwiększenia efektywności systemu oraz oszczędności energii, co jest istotne w kontekście zrównoważonego rozwoju i ochrony środowiska.

Pytanie 10

Gdzie w systemie c.o. grawitacyjnym umieszcza się otwarte naczynie wzbiorcze?

A. Na najbardziej oddalonym pionie systemu

B. W pobliżu kotła, na rurze powrotnej

C. Pod najw wyżej umieszczonym grzejnikiem

D. W najwyższym miejscu systemu

Umieszczanie otwartego naczynia wzbiorczego pod najwyżej położonym grzejnikiem jest nieprawidłowe, ponieważ ogranicza to możliwość skutecznego usuwania powietrza z instalacji. W takim przypadku naczynie znajduje się w punkcie, gdzie ciśnienie hydrostatyczne jest najniższe, co może prowadzić do zjawiska 'zatykania się' grzejnika, a tym samym do gromadzenia się powietrza i powstawania stref zastoju w obiegu. Ponadto, usytuowanie naczynia w pobliżu kotła na przewodzie powrotnym również nie spełnia wymogów grawitacyjnego obiegu wody, gdyż woda, która wraca z grzejników, jest już schłodzona i niepotrzebnie zwiększa lokalne ciśnienie, co prowadzi do problemów z równomiernym rozkładem temperatury w instalacji. Z kolei umiejscowienie naczynia na najdalej położonym pionie w instalacji również jest błędne, gdyż woda ma trudności z dotarciem do naczynia, co może skutkować nieefektywnym funkcjonowaniem całego systemu. W praktyce, wszelkie te błędne podejścia do lokalizacji naczynia wzbiorczego są wynikiem niezrozumienia zasad grawitacyjnego obiegu ciepłej wody oraz specyficznych wymagań ciśnieniowych w instalacjach centralnego ogrzewania. Dlatego warto zaznajomić się z dobrymi praktykami projektowymi, które wskazują, że naczynie powinno być umieszczone w najwyższym punkcie, co nie tylko poprawia efektywność obiegu, ale także minimalizuje ryzyko wystąpienia awarii i problemów eksploatacyjnych.

Pytanie 11

Elementem instalacji gazowej jest kolano "hamburskie", łączone za pomocą

A. zgrzewania

B. lutowania

C. spawania

D. gwintowania

Zgrzewanie, lutowanie i gwintowanie to metody, które raczej nie nadają się do łączenia elementów instalacji gazowej, jak kolano 'hamburskie', z paru powodów. Zgrzewanie to łączenie materiałów przez ich podgrzewanie i prasowanie, co w kontekście gazów może spowodować nieszczelności, bo takie połączenia nie mają takiej wytrzymałości jak spawanie. Lutowanie, z kolei, działa na stopach lutowniczych, co w instalacjach gazowych jest ryzykowne z powodu korozji i niskiej odporności na wysokie ciśnienie. Często też lutowanie nie jest zgodne z rygorystycznymi normami dla instalacji gazowych. Gwintowanie to kolejna technika, która jest powszechnie stosowana, ale też nie nadaje się do łączenia kolan gazowych, bo gwinty mogą się uszkadzać, co prowadzi do nieszczelności. W kontekście instalacji gazowych ważny jest dobór metody łączenia, bo ma to duży wpływ na bezpieczeństwo i niezawodność całego systemu. Niewłaściwy wybór może prowadzić do poważnych zagrożeń, dlatego musimy przestrzegać standardów i dobrych praktyk w tej dziedzinie.

Pytanie 12

Kurek główny zainstalowany na zewnętrznej ścianie budynku powinien być umiejscowiony na wysokości co najmniej nad gruntem

A. 80 cm

B. 100 cm

C. 50 cm

D. 120 cm

Kurek główny montowany na ścianie zewnętrznej budynku powinien być zainstalowany na wysokości minimum 50 cm nad terenem, aby zapewnić jego prawidłowe działanie i uniknąć zatykania się wodą lub zanieczyszczeniami. Ta wysokość jest zgodna z zaleceniami Polskich Norm oraz dobrymi praktykami budowlanymi. Utrzymywanie zaworu na takiej wysokości minimalizuje ryzyko uszkodzeń spowodowanych zalaniem wodą, a także ułatwia dostęp do kurek do celów serwisowych. Przykładem zastosowania tej zasady może być instalacja rur wodociągowych w obszarach o zmiennej wilgotności gleby, co wymaga odpowiedniego podniesienia elementów instalacji, aby zminimalizować wpływ warunków atmosferycznych. Montaż na odpowiedniej wysokości jest szczególnie istotny w przypadku regionów narażonych na intensywne opady deszczu lub topniejący śnieg, gdzie woda gruntowa może podnosić się do poziomu, który zagrażałby instalacji. Dodatkowo, zgodność z tą normą przyczynia się do długowieczności instalacji oraz ogranicza ryzyko wystąpienia awarii.

Pytanie 13

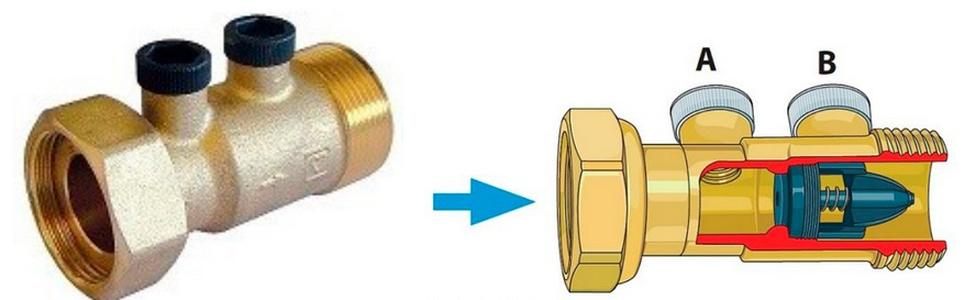

Uzbrojenie stosowane w instalacji wodociągowej, którego rzeczywisty wygląd i budowę pokazano na rysunkach, to zawór

A. odcinający.

B. prosty.

C. antyskażeniowy.

D. redukcyjny.

Zawór antyskażeniowy, przedstawiony na zdjęciu, jest kluczowym elementem w systemach wodociągowych, zapobiegającym cofaniu się zanieczyszczonej wody z instalacji odbiorczej do sieci wodociągowej. Jego budowa, z dwoma niezależnymi przepływami, odpowiada za skuteczne oddzielanie wody pitnej od potencjalnych źródeł skażenia. W praktyce, zawory antyskażeniowe są stosowane w obszarach, gdzie istnieje ryzyko zanieczyszczenia, takich jak np. w pobliżu źródeł ścieków czy w instalacjach przemysłowych. Zgodnie z normami, takimi jak PN-EN 1717, stosowanie tych zaworów jest obligatoryjne w celu zapewnienia wysokiej jakości wody pitnej. Dzięki właściwej konstrukcji, zawory te zapewniają nie tylko bezpieczeństwo, ale również efektywność systemu wodociągowego, co czyni je niezbędnym elementem każdej instalacji wodnej.

Pytanie 14

Jakie materiały są używane do uszczelniania połączeń gwintowych w systemie gazowym?

A. konopie czesane i pastę uszczelniającą

B. taśma polipropylenowa oraz pasta uszczelniająca

C. taśma teflonowa i pasta poślizgowa

D. konopie czesane oraz pasta poślizgowa

Stosowanie konopi czesanych oraz pasty uszczelniającej w uszczelnieniu połączeń gwintowanych w instalacjach gazowych jest zgodne z najlepszymi praktykami branżowymi. Konopie czesane są materiałem naturalnym, który doskonale sprawdza się w tworzeniu szczelnych połączeń dzięki swojej elastyczności i zdolności do wypełniania mikrouszkodzeń w gwintach. Pasta uszczelniająca, z kolei, tworzy dodatkową warstwę ochronną, co znacznie podnosi bezpieczeństwo użytkowania instalacji gazowych. W praktyce, po nawinięciu konopi na gwint, można nałożyć warstwę pasty uszczelniającej, co tworzy synergiczne działanie obu materiałów. Takie połączenie jest szczególnie polecane w instalacjach, gdzie niezawodność i bezpieczeństwo są kluczowe, co potwierdzają normy takie jak PN-EN 10226, które odnoszą się do uszczelniania gwintów w instalacjach gazowych. Dzięki temu podejściu można znacząco zredukować ryzyko nieszczelności, co jest niezbędne w kontekście bezpieczeństwa użytkowników oraz ochrony środowiska.

Pytanie 15

Zanim zostanie uruchomiona instalacja wentylacyjna w zimie, konieczne jest najpierw upewnienie się, że czerpnia jest zamknięta, a następnie należy

A. ustawić łopatki nawiewników

B. sprawdzić odczyt z termometru

C. włączyć wentylator

D. włączyć nagrzewnicę powietrza

Poprawna odpowiedź to włączenie nagrzewnicy powietrza, ponieważ przed uruchomieniem wentylacji w okresie zimowym, kluczowe jest zapewnienie odpowiedniej temperatury powietrza w systemie. W przypadku zamkniętej czerpni, zimne powietrze nie powinno dostać się do systemu, co oznacza, że nagrzewnica powinna być włączona, aby przygotować powietrze do obiegu. Zgodnie z dobrymi praktykami branżowymi, przed uruchomieniem wentylacji w zimie, nagrzewnica powinna być aktywowana, aby zminimalizować ryzyko uszkodzeń elementów systemu, które mogą wynikać z nagłego wprowadzenia zimnego powietrza. Przykładowo, w systemach HVAC (Heating, Ventilation, and Air Conditioning) często stosuje się automatyczne sterowanie nagrzewnicami, aby zapewnić optymalne warunki pracy. Prawidłowe włączenie nagrzewnicy przed wentylacją jest kluczowe dla komfortu użytkowników oraz dla trwałości urządzeń w systemie wentylacyjnym.

Pytanie 16

Przedstawionym symbolem graficznym w dokumentacji projektowej oznacza się

A. gazowy pojemnościowy podgrzewacz wody.

B. kominek z trzonem gazowym.

C. kocioł gazowy kondensacyjny.

D. gazowy przepływowy podgrzewacz wody.

Wybór nieprawidłowej odpowiedzi może wynikać z nieprecyzyjnego rozpoznania symboli stosowanych w dokumentacji projektowej. Na przykład, odpowiedzi dotyczące kotłów gazowych, takich jak kocioł gazowy kondensacyjny, mogą być mylące, ponieważ ich symbole często różnią się od symboli kominków. Kocioł gazowy kondensacyjny to urządzenie zaprojektowane w celu maksymalizacji efektywności energetycznej, które wykorzystuje ciepło kondensacji spalin. Z kolei gazowe przepływowe i pojemnościowe podgrzewacze wody mają swoje specyficzne znaki graficzne, które są bardziej klasyczne i powszechnie stosowane w branży. Pominięcie różnic w symbolach tych urządzeń może prowadzić do błędnych wniosków. Kluczowe jest, aby dokładnie zapoznać się z dokumentacją projektową oraz standardami branżowymi, aby móc poprawnie zidentyfikować urządzenia na podstawie ich symboli. Warto również pamiętać, że każdy rodzaj systemu grzewczego ma swoje unikalne zastosowanie i właściwości, które wpływają na wybór odpowiedniego rozwiązania w danym kontekście. Przykładowo, kominki gazowe dostarczają nie tylko ciepło, ale także estetyczny walor, czego nie oferują typowe kotły czy podgrzewacze. Dlatego umiejętność odróżniania tych symboli jest kluczowa dla każdej osoby zajmującej się projektowaniem systemów grzewczych.

Pytanie 17

Zasuwa burzowa zainstalowana na przyłączu do systemu kanalizacyjnego?

A. umożliwia odłączenie fragmentu sieci podczas remontu

B. zapobiega przepływom wstecznym

C. umożliwia oczyszczanie kanału

D. umożliwia spłukiwanie kanału

Zasuwa burzowa, zamontowana na przyłączu kanalizacyjnym, ma kluczowe znaczenie w kontekście zarządzania wodami opadowymi oraz ochrony systemów kanalizacyjnych przed niepożądanymi zjawiskami, takimi jak przepływy wsteczne. Przepływy wsteczne mogą prowadzić do zanieczyszczenia źródeł wody pitnej oraz powodować poważne problemy sanitarno-epidemiologiczne. Zasuwa burzowa pełni rolę zaworu, który otwiera się, gdy woda spływa w kierunku oczyszczalni, a zamyka, gdy następuje zagrożenie powrotem wody do sieci. W praktyce oznacza to, że przy intensywnych opadach deszczu czy podczas awarii w systemie kanalizacyjnym, zasuwa ta może zapobiec cofaniu się ścieków do domów lub innych obiektów. Warto również zauważyć, że zasuwa burzowa powinna być regularnie konserwowana, aby zapewnić jej prawidłowe działanie, co jest zgodne z zaleceniami norm branżowych jak PN-EN 752, dotyczących gospodarki wodami opadowymi.

Pytanie 18

Grubość obliczeniowa warstwy izolacji cieplnej dla wysokotemperaturowej instalacji centralnego ogrzewania wykonanej z rur PEX/Alu/PEX o średnicy 40 mm wynosi

Średnica nominalna rurociągu	Grubość obliczeniowej warstwy izolacji [mm] przy temperaturze przesyłanego czynnika
	do 60°C	95°C
≤ 20	15	20
25	15	20
32	15	25
40	15	25
50	20	25
65	20	30

A. 30 mm

B. 25 mm

C. 20 mm

D. 15 mm

Wybór niewłaściwej grubości izolacji cieplnej może prowadzić do poważnych konsekwencji zarówno dla efektywności energetycznej, jak i dla trwałości systemu grzewczego. Odpowiedzi takie jak 20 mm, 30 mm czy 15 mm na pierwszy rzut oka mogą wydawać się atrakcyjne z powodu niższych wartości, jednak nie biorą one pod uwagę rzeczywistych warunków pracy instalacji. Zastosowanie cieńszej izolacji, jak w przypadku odpowiedzi 15 mm, skutkuje znaczną utratą ciepła, co z kolei prowadzi do zwiększonego zużycia energii i wyższych rachunków. Izolacja o grubości 20 mm czy 30 mm może nie zapewnić odpowiedniej ochrony przed skraplaniem się wilgoci, co z kolei może prowadzić do korozji rur oraz innych uszkodzeń, a w konsekwencji do kosztownych napraw. Wybór grubości izolacji powinien opierać się na standardach branżowych oraz dobrych praktykach, które uwzględniają zarówno rodzaj materiału, jak i jego zastosowanie w określonych warunkach temperaturowych. Warto również zwrócić uwagę na fakt, że odpowiednia izolacja wpływa na komfort użytkowania systemu grzewczego, co jest kluczowe w kontekście nowoczesnych instalacji energetycznych, które powinny być jak najbardziej efektywne i przyjazne dla użytkowników.

Pytanie 19

Rura sygnalizacyjna otwartego naczynia wzbiorczego powinna być wyposażona w

A. hydrant

B. hydrometr

C. higrometr

D. hydrofor

Wybór nieodpowiednich urządzeń do monitorowania poziomu cieczy w naczyniach wzbiorczych może prowadzić do poważnych problemów operacyjnych. Hydrofor, będący urządzeniem do tłoczenia wody, nie jest przeznaczony do pomiaru poziomu cieczy, a jego rola w systemie hydrauliki jest zupełnie inna. Hydrofor przede wszystkim służy do podnoszenia ciśnienia wody w instalacjach, co jest istotne w przypadku dostarczania wody do różnych punktów poboru, ale nie dostarcza informacji o poziomie cieczy w naczyniach wzbiorczych. Hydrant, jako sprzęt przeciwpożarowy, również nie jest odpowiedni w kontekście monitorowania poziomu cieczy, a jego zadaniem jest zapewnienie szybkiego dostępu do wody w sytuacjach awaryjnych. Z kolei higrometr, który mierzy wilgotność powietrza, jest zupełnie nieadekwatny do jakiejkolwiek aplikacji związanej z pomiarem poziomu cieczy. Używanie takich urządzeń zamiast hydrometru może prowadzić do błędnego oszacowania stanu naczynia, co z kolei może skutkować awariami, niewłaściwym działaniem systemu oraz potencjalnym zagrożeniem dla bezpieczeństwa operacyjnego. Dlatego tak ważne jest, aby stosować odpowiednie urządzenia pomiarowe, zgodne z wymaganiami technicznymi i normami branżowymi.

Pytanie 20

Który z elementów węzła ciepłowniczego przedstawiono na rysunku?

A. Odmulacz.

B. Przepływowy wymiennik ciepła.

C. Hydroelewator

D. Wymiennik ciepła.

Odmulacz jest urządzeniem kluczowym w systemach ciepłowniczych, którego głównym zadaniem jest usuwanie zanieczyszczeń z medium, co znacząco przyczynia się do efektywności operacyjnej instalacji. Dzięki swojej budowie, odmulacz pozwala na osadzanie się cząstek stałych, takich jak piasek czy rdzewne resztki, na dnie zbiornika. Regularne korzystanie z odmulacza pozwala na utrzymanie odpowiedniej jakości medium, co jest kluczowe dla długoterminowej wydajności urządzeń grzewczych. W praktyce, dobór odpowiedniego odmulacza powinien być uzależniony od specyfiki instalacji oraz rodzaju medium. Zgodnie z normami branżowymi, odmulacze powinny być regularnie konserwowane, aby zapobiec ich zatykania oraz zapewnić optymalny przepływ. W instalacjach ciepłowniczych stosuje się różnorodne odmulacze, w tym typowe urządzenia grawitacyjne, które są kosztowo efektywne oraz proste w eksploatacji.

Pytanie 21

Osoba zarządzająca lub właściciel budynku powinien przeprowadzać regularną ocenę stanu technicznego systemu wentylacji grawitacyjnej przynajmniej raz na

A. trzy lata

B. rok

C. dwa lata

D. pięć lat

Odpowiedzi wskazujące na dłuższe okresy pomiędzy kontrolami, takie jak pięć, trzy czy dwa lata, są nieadekwatne i mogą prowadzić do poważnych konsekwencji. Niewłaściwe podejście do częstotliwości kontroli instalacji wentylacji grawitacyjnej może wynikać z braku zrozumienia ich funkcji oraz roli, jaką odgrywają w zapewnieniu zdrowia i bezpieczeństwa użytkowników budynków. Wentylacja grawitacyjna polega na naturalnym obiegu powietrza, a wszelkie przeszkody lub uszkodzenia mogą znacząco wpłynąć na jej skuteczność. Oczekiwanie na pięcioletnie lub dwuletnie kontrole prowadzi do ryzyka, że problemy, takie jak zatykanie się przewodów wentylacyjnych, mogą w tym czasie narastać, co w konsekwencji może prowadzić do poważnych zagrożeń dla zdrowia mieszkańców, takich jak zwiększone ryzyko wystąpienia chorób układu oddechowego spowodowanych zanieczyszczeniem powietrza. Ponadto, nadmiernie długie okresy między kontrolami są sprzeczne z najlepszymi praktykami w branży, które zalecają regularne monitoring, co najmniej raz do roku, aby zapewnić optymalną wydajność systemu. Praktyka ta nie tylko pozwala na bieżąco identyfikować i rozwiązywać problemy, ale również wspiera efektywność energetyczną budynku, co jest obowiązkowe w kontekście aktualnych regulacji dotyczących ochrony środowiska. Dlatego kluczowe jest, aby właściciele nieruchomości byli świadomi znaczenia regularnych przeglądów i nie bagatelizowali tego zagadnienia.

Pytanie 22

Przystępując do wymiany jednego z grzejników w układzie centralnego ogrzewania, w pierwszej kolejności należy

A. spuścić wodę z całego układu

B. zdjąć głowicę termostatyczną z grzejnika

C. odpowietrzyć ten grzejnik

D. zamknąć zawory na odgałęzieniach grzejnikowych

Zamknięcie zaworów na gałązkach grzejnikowych jest kluczowym krokiem przed przystąpieniem do wymiany grzejnika w instalacji centralnego ogrzewania. Działanie to ma na celu zatrzymanie przepływu wody do grzejnika, co jest niezbędne, by uniknąć zalania pomieszczenia oraz utrzymać bezpieczeństwo podczas prac montażowych. Po zamknięciu zaworów można bezpiecznie odkręcić grzejnik, a ewentualne resztki wody w jego wnętrzu nie będą mogły wypłynąć. W praktyce, przed rozpoczęciem prac warto również sprawdzić, czy zawory są sprawne i nie przeciekają, co jest zgodne z dobrymi praktykami w zakresie konserwacji instalacji grzewczych. Dodatkowo, zamknięcie zaworów na gałązkach jest zgodne z normami BHP, które mówią o konieczności minimalizowania ryzyka wypadków podczas prac związanych z instalacjami wodnymi. Taka procedura ogranicza również ryzyko uszkodzenia innych elementów instalacji, gdyż pozwala na kontrolowanie sytuacji i zapobiega niekontrolowanemu wypływowi wody.

Pytanie 23

Oblicz ilość m² maty potrzebnej do zaizolowania 2 m kanału prostokątnego o wymiarach 200 x 300 mm, przedstawionego na rysunku, wiedząc, że szerokość maty można obliczyć ze wzoru L = 2a + 2b + 8t.

A. 2,08 m2

B. 0,70 m2

C. 0,35 m2

D. 1,04 m2

Wybór niewłaściwej odpowiedzi może wynikać z kilku kluczowych koncepcji, które zostały źle zrozumiane. Na przykład odpowiedzi sugerujące niższe wartości, jak 1,04 m2, 0,70 m2, czy 0,35 m2, mogą sugerować pominięcie istotnych elementów obliczeń, takich jak grubość maty lub błędne przeliczenie jednostek z milimetrów na metry. W praktyce, nieodpowiednie obliczenia mogą prowadzić do sytuacji, w której nie wystarczająca ilość materiału zostanie zakupiona, co może skutkować problemami z izolacją oraz zwiększonymi kosztami napraw. Zrozumienie wzoru L = 2a + 2b + 8t jest kluczowe, ponieważ każdy jego składnik odgrywa istotną rolę w ostatecznym wyniku. Poza tym, nie uwzględniając pełnego kontekstu projektu, można łatwo pominąć ważne czynniki, takie jak wymagania dotyczące grubości izolacji, co jest kluczowe w budownictwie energooszczędnym. Dlatego istotne jest zrozumienie, że każdy element wzoru ma swoje znaczenie, a niepoprawne podejście do obliczeń może prowadzić do poważnych błędów projektowych, które z kolei przekładają się na wydajność energetyczną i komfort użytkowania budynku. Właściwe podejście do obliczeń oraz ich weryfikacja w kontekście rzeczywistych potrzeb jest niezbędne dla zachowania efektywności izolacji.

Pytanie 24

Przewody wentylacyjne mogą być zainstalowane w warstwie posadzki oraz w bruździe ściennej, o ile są wykonane

A. z polietylenu

B. z aluminium

C. jako stalowe ocynkowane

D. jako stalowe czarne

Wybór materiałów do budowy przewodów wentylacyjnych jest kluczowy dla ich prawidłowego funkcjonowania oraz trwałości. Stal ocynkowana, choć jest materiałem odpornym na korozję, nie jest zalecana do ukrywania w bruzdach ściennych ani pod posadzką. Wynika to z faktu, że stal, w przypadku długotrwałego narażenia na wilgoć, może ulegać korozji, co w konsekwencji prowadzi do utraty integralności przewodów. Ponadto, stal ocynkowana jest stosunkowo ciężka i sztywna, co może komplikować jej instalację w ciasnych przestrzeniach. Z kolei stal czarna, ze względu na podatność na rdzewienie, nie jest odpowiednia do takich zastosowań, ponieważ wymaga dodatkowej ochrony przed działaniem wilgoci, co zwiększa koszty i skomplikowanie procesu instalacji. Zastosowanie aluminium w przewodach wentylacyjnych, mimo że jest lżejsze, również nie jest zalecane do ukrywania w posadzkach czy bruzdach, ponieważ aluminium może być podatne na uszkodzenia mechaniczne, co w dłuższym okresie użytkowania może prowadzić do nieszczelności w systemie wentylacyjnym. Generalnie, wybór niewłaściwych materiałów do systemu wentylacyjnego może prowadzić do problemów takich jak hałas, nieefektywność energetyczna oraz trudności w konserwacji, co podkreśla znaczenie stosowania odpowiednich standardów i praktyk branżowych przy projektowaniu systemów wentylacyjnych.

Pytanie 25

Jakie urządzenia gazowe, niezależnie od poziomu ich obciążenia cieplnego, powinny być trwale podłączone do osobnego kanału spalinowego?

A. Promienniki ciepła oraz grzejniki wody przepływowej

B. Kotły gazowe i grzejniki wody przepływowej

C. Piece gazowe oraz kuchenki gazowe

D. Promienniki ciepła oraz kuchnie gazowe

Podłączenie urządzeń gazowych do kanałów spalinowych jest kluczowym zagadnieniem bezpieczeństwa i efektywności operacyjnej. Wybór niewłaściwych urządzeń do podłączenia na stałe do indywidualnego kanału spalinowego może prowadzić do poważnych zagrożeń. Na przykład, promienniki ciepła i kuchenki gazowe charakteryzują się innym mechanizmem działania i wymaganiami dotyczącymi odprowadzania spalin. Promienniki ciepła, które działają na zasadzie promieniowania podczerwonego, nie wytwarzają spalin w takim samym zakresie jak kotły. Z kolei kuchenki gazowe są zazwyczaj użytkowane w sposób tymczasowy i nie wymagają stałego podłączenia do kanału spalinowego, co oznacza, że można je użytkować w różnych lokalizacjach w budynku. Te błędne założenia mogą prowadzić do mylnych wniosków, że wszystkie urządzenia gazowe można traktować jednakowo w kontekście podłączenia do systemu wentylacji. Dodatkowo, grzejniki wody przepływowej wymagają stałego odprowadzania spalin w celu zapewnienia bezpieczeństwa i efektywności energetycznej, a ich brak odpowiedniego podłączenia może prowadzić do nagromadzenia niebezpiecznych gazów. Dlatego niezwykle istotne jest zrozumienie, które urządzenia powinny być podłączone na stałe do indywidualnego kanału spalinowego, aby uniknąć ryzyka związanego z zatruciami oraz poprawić ogólną wydajność systemu grzewczego.

Pytanie 26

Jakiego rodzaju przyrząd do pomiarów wykorzystuje się podczas wykonywania głównej próby szczelności systemu gazowego?

A. Galwanometr

B. Anemometr

C. Manometr

D. Barometr

Manometr jest urządzeniem pomiarowym, które służy do pomiaru ciśnienia gazu w instalacjach. W kontekście przeprowadzania głównej próby szczelności instalacji gazowej, manometr pozwala na dokładne określenie ciśnienia wewnątrz instalacji, co jest kluczowe dla oceny jej szczelności. Główna próba szczelności ma na celu wykrycie ewentualnych nieszczelności, a manometr umożliwia monitorowanie zmian ciśnienia w czasie. Standardy branżowe, takie jak PN-EN 1779, wskazują na konieczność stosowania manometrów do takich pomiarów, aby zapewnić bezpieczeństwo użytkowania instalacji gazowych. Przykładowo, podczas wykonywania próby, jeżeli manometr wskazuje spadek ciśnienia, można z dużym prawdopodobieństwem stwierdzić obecność nieszczelności, co wymaga podjęcia odpowiednich działań naprawczych. To urządzenie, dzięki swojej precyzji i niezawodności, jest niezbędne w każdym etapie instalacji i konserwacji systemów gazowych.

Pytanie 27

Rurociągi, które znajdują się po stronie wody w węźle cieplnym, powinny być pokryte warstwą antykorozyjną

A. trzykrotnie

B. jednokrotnie

C. dwukrotnie

D. czterokrotnie

Odpowiedź 'dwukrotnie' jest jak najbardziej poprawna. W branży mówi się, że na rurociągach, szczególnie w sieciach ciepłowniczych, powinna być co najmniej dwukrotna warstwa antykorozyjna. Pierwsza warstwa chroni przed wilgocią i różnymi chemikaliami, a druga sprawia, że to wszystko jest bardziej trwałe i lepiej trzyma się podłoża. Weźmy na przykład rurociągi w ciepłownictwie – są narażone na działanie wody, soli i innych agresywnych substancji. Stosowanie takich powłok zgodnie z normą PN-EN ISO 12944 jest kluczowe, żeby rurociągi mogły długo działać i nie było za dużo kosztów na konserwację. Powłoki można robić z różnych materiałów, jak epoksydy czy poliuretany, co wpływa na żywotność rurociągów. To ważne z punktu widzenia ekonomii i ekologii, bo zmniejsza konieczność wymiany infrastruktury.

Pytanie 28

W systemie wodociągowym rury CPVC łączy się w metodzie

A. gwintowania

B. zaciskania

C. klejenia

D. lutowania

W instalacjach wodociągowych przewody CPVC (chlorowany polichlorek winylu) łączy się przede wszystkim za pomocą kleju, co jest zgodne z normami i najlepszymi praktykami w branży. Klejenie polega na zastosowaniu specjalnych klejów, które rozpuszczają powierzchnię materiału, co pozwala na utworzenie trwałego połączenia. Kleje do CPVC zawierają substancje chemiczne, które dostosowują się do struktury polimeru, co zapewnia mocne i szczelne połączenie. Przykłady zastosowania klejenia w instalacjach to łączenie rur w systemach rozprowadzania wody zimnej i ciepłej oraz w systemach odprowadzania ścieków. Ważne jest, aby podczas klejenia przestrzegać zaleceń producentów dotyczących przygotowania powierzchni, aplikacji kleju oraz czasu schnięcia. Używając tej technologii, można osiągnąć wysoką odporność na ciśnienie oraz chemikalia, co zwiększa trwałość instalacji. Dodatkowo, klejenie nie wymaga użycia dodatkowych narzędzi, co przyspiesza proces montażu oraz zmniejsza ryzyko błędów podczas łączenia.

Pytanie 29

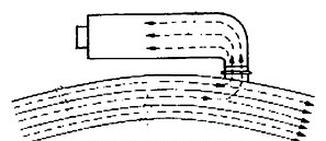

Na rysunku przedstawiono ujęcie wody

A. wieżowe.

B. nurtowe.

C. zatokowe.

D. brzegowe.

Odpowiedź "zatokowe" jest poprawna, ponieważ na rysunku przedstawione jest ujęcie wody zlokalizowane w zatoce lub innym zbiorniku wodnym. Ujęcia zatokowe wykorzystywane są często w inżynierii wodnej do czerpania wody z naturalnych akwenów, co stanowi efektywne rozwiązanie w pozyskiwaniu wody pitnej oraz do celów przemysłowych. Woda jest pobierana przez rurę, która jest zanurzona w wodzie, co pozwala na stabilny dostęp do surowca. Takie rozwiązania są zgodne z najlepszymi praktykami inżynieryjnymi, które zakładają minimalizację wpływu na środowisko oraz efektywność operacyjną. Ujęcia tego typu są szczególnie popularne w regionach nadmorskich i w pobliżu jezior, gdzie dostęp do czystej wody jest kluczowy. Istotne jest również regularne monitorowanie jakości wody pobieranej z takich źródeł, aby zapewnić bezpieczeństwo i spełnienie norm sanitarnych. Dodatkowo, ujęcia zatokowe mogą być zintegrowane z systemami oczyszczania wody, co pozwala na dalszą poprawę jakości wody pitnej.

Pytanie 30

Aby zrealizować instalację wentylacyjną, należy nabyć kanał wykonany z

A. polietylenu z wkładką aluminiową

B. polibutylenu z zatopioną tuleją wspomagającą

C. blachy stalowej ocynkowanej

D. blachy miedzianej pokrytej akrylem

Blacha stalowa ocynkowana jest powszechnie stosowanym materiałem w instalacjach wentylacyjnych, ze względu na swoje właściwości mechaniczne oraz odporność na korozję. Ocynkowanie polega na pokryciu stali warstwą cynku, co znacząco poprawia jej trwałość i wydłuża żywotność elementów wentylacyjnych, szczególnie w warunkach, gdzie mogą występować różne czynniki atmosferyczne. Zastosowanie blachy stalowej ocynkowanej w wentylacji pozwala na łatwy montaż, a także na utrzymanie odpowiedniej estetyki systemów. Materiał ten charakteryzuje się dobrą izolacyjnością akustyczną oraz możliwością formowania w różne kształty, co jest niezbędne przy projektowaniu sieci wentylacyjnych. W praktyce, blacha stalowa ocynkowana jest wykorzystywana w systemach wentylacyjnych zarówno w budynkach mieszkalnych, jak i przemysłowych, gdzie zapewnia efektywne odprowadzanie powietrza oraz jego odpowiednią jakość. Warto również dodać, że stosowanie tego materiału wpisuje się w zalecenia norm, takich jak PN-EN 1505, które określają wymagania dotyczące kanałów wentylacyjnych.

Pytanie 31

Podczas zmiany kąta spadku lub redukcji średnicy rury w systemie kanalizacyjnym powinno się wykorzystać

A. przelew burzowy

B. studzienkę rewizyjną

C. studzienkę kaskadową

D. separator

Wybór odpowiedzi, które nie obejmują studzienki rewizyjnej, jest nieprawidłowy, a każde z tych podejść ma swoje ograniczenia. Przelewy burzowe pełnią funkcję odprowadzania wód opadowych w sytuacjach, gdy system kanalizacyjny jest obciążony, jednak nie są one odpowiednie do zarządzania zmianami spadku lub średnicy przewodów kanalizacyjnych. W rzeczywistości, ich zastosowanie skupia się na prewencji powodziowej i nie ma związku z konserwacją lub inspekcją infrastruktury. Studzienki kaskadowe, z drugiej strony, są wykorzystywane w systemach odwodnienia, aby umożliwić stopniowe obniżenie poziomu wody, ale również nie są dostosowane do potrzeb związanych z rewizją i utrzymaniem przewodów kanalizacyjnych. Często mylone są z studzienkami rewizyjnymi, mimo że nie spełniają one tych samych funkcji. Separator to urządzenie, które oddziela zanieczyszczenia z wody, jednak nie ma zastosowania w kontekście zmian spadku czy średnicy przewodów. Kluczowym błędem myślowym jest zatem myślenie, że urządzenia te mogą zastąpić studzienki rewizyjne w kontekście inspekcji i konserwacji, podczas gdy ich rolą jest zupełnie inna, skoncentrowana na innych aspektach zarządzania wodami. Niezrozumienie tych różnic prowadzi do wyboru niewłaściwych rozwiązań, które mogą skutkować problemami w eksploatacji systemu kanalizacyjnego.

Pytanie 32

Przewody instalacji centralnego ogrzewania wymagają izolacji antykorozyjnej, gdy są wykonane

A. ze stali i żeliwa ciągliwego czarnego

B. z miedzi

C. z miedzi oraz z mosiądzu

D. ze stali Inox

Przewody wykonane z miedzi i mosiądzu, jak również te z miedzi, mają naturalne właściwości antykorozyjne, co często prowadzi do błędnego założenia, że nie wymagają dodatkowej izolacji antykorozyjnej. Miedź, na przykład, jest odporna na korozję, co czyni ją popularnym wyborem w instalacjach wodnych i ogrzewczych. Z kolei mosiądz, będący stopem miedzi z cynkiem, również wykazuje dobre właściwości antykorozyjne, jednak w warunkach eksploatacyjnych, takich jak wysoka wilgotność lub obecność agresywnych chemikaliów, może ulegać degradacji. Przewody ze stali Inox, choć są bardziej odporne na korozję niż stal czarna, również mogą wymagać pewnej formy ochrony, zwłaszcza w zastosowaniach przemysłowych, gdzie czynniki zewnętrzne mogą wpływać na ich trwałość. Nieprawidłowe myślenie o materiałach jako całkowicie odpornych na korozję prowadzi do zaniedbań w zakresie ich ochrony, co może skutkować poważnymi uszkodzeniami systemów grzewczych. Dlatego ważne jest, aby zawsze oceniać środowisko pracy oraz potencjalne zagrożenia dla materiałów, a także stosować odpowiednie metody ochrony, zgodnie z klasyfikacjami i normami branżowymi, takimi jak PN-EN 14800, które sugerują zastosowanie izolacji w zależności od zastosowanego materiału oraz warunków eksploatacji.

Pytanie 33

W przypadku, gdy kanał wentylacyjny o prostokątnym przekroju jest połączony za pomocą kołnierzy, jakie narzędzie należy zastosować do jego rozmontowania?

A. wiertarki

B. nożyc do rur

C. kluczy płaskich

D. praski

Klucze płaskie są narzędziem niezbędnym do demontażu kanałów wentylacyjnych, które są połączone za pomocą kołnierzy. Kołnierze te, zazwyczaj wykonane z metalu, wymagają precyzyjnego i odpowiedniego dostępu do śrub mocujących. Klucze płaskie, dzięki swojej konstrukcji, umożliwiają stabilny uchwyt i równomierne przyłożenie siły, co jest kluczowe dla uniknięcia uszkodzeń zarówno kołnierzy, jak i samego kanału. W praktyce, stosując klucze płaskie, można łatwo i bezpiecznie dokręcać oraz luzować śruby, co jest zgodne z zasadami BHP i dobrymi praktykami w branży wentylacyjnej. Użycie kluczy płaskich, w przeciwieństwie do innych narzędzi, zapewnia lepszą kontrolę nad procesem demontażu i minimalizuje ryzyko uszkodzenia elementów instalacji. Przykładem może być sytuacja, gdy podczas konserwacji systemu wentylacyjnego wymagana jest wymiana filtra powietrza, co często wiąże się z demontażem kanałów. W takiej sytuacji klucze płaskie gwarantują, że proces ten będzie przeprowadzony sprawnie i profesjonalnie.

Pytanie 34

Jakie elementy wykorzystuje się do podłączenia przykanalika w betonowych kanałach sieci kanalizacyjnej?

A. trójnik z wpustkami

B. opaskę kołnierzową

C. studzienkę połączeniową

D. trójnik kielichowy

Wybór innych opcji, takich jak trójnik z wpustkami, opaska kołnierzowa czy trójnik kielichowy, nie jest odpowiedni w kontekście połączeń przykanalików w betonowych kanałach sieci kanalizacyjnej. Trójnik z wpustkami, mimo że może być użyty do połączenia rur, nie zapewnia odpowiednich warunków do inspekcji oraz konserwacji systemu, co jest kluczowe w długoterminowym użytkowaniu infrastruktury kanalizacyjnej. Z kolei opaska kołnierzowa służy głównie do łączenia elementów z różnymi średnicami, ale nie dostarcza elastyczności ani dostępu, jaki oferuje studzienka. Trójnik kielichowy, mimo że bywa stosowany w niektórych systemach kanalizacyjnych, również nie jest tak funkcjonalny jak studzienka. Tego rodzaju elementy nie umożliwiają efektywnego zarządzania przepływem oraz nie ułatwiają prac konserwacyjnych, co prowadzi do potencjalnych problemów z zatorami i awariami systemu. Wybierając niewłaściwe elementy, projektanci mogą nie tylko narazić system na uszkodzenia, ale także zwiększyć koszty jego utrzymania. Właściwe podejście do projektowania sieci kanalizacyjnych powinno opierać się na zasadach funkcjonalności i dostępności w każdym etapie życia infrastruktury, dlatego kluczowe jest stosowanie studzienek połączeniowych, które spełniają te wymagania.

Pytanie 35

Czyszczenie systemu kanalizacyjnego powinno rozpocząć się od rozmontowania

A. rury wywiewnej

B. syfonu

C. pionu kanalizacyjnego

D. przewodu odpływowego

Podczas analizy innych odpowiedzi, warto zauważyć, że demontaż przewodu odpływowego może prowadzić do niepotrzebnych komplikacji. Przewód odpływowy jest zazwyczaj długi i skomplikowany w budowie, co czyni dostęp do jego wnętrza trudniejszym, a także zwiększa ryzyko uszkodzenia. Demontaż rury wywiewnej również nie jest zalecany na początku procesu czyszczenia. Rura wywiewna ma na celu odprowadzanie gazów i nie jest miejscem, gdzie gromadzą się zanieczyszczenia, co czyni ten krok mniej efektywnym. Z kolei pion kanalizacyjny, będący głównym elementem systemu, jest istotny do utrzymania prawidłowego przepływu; jego demontaż może wprowadzać problemy w całym systemie kanalizacyjnym. Dlatego koncentrowanie się na tych elementach przed syfonem może prowadzić do niepotrzebnych komplikacji. W praktyce, ignorowanie pierwszych kroków przy czyszczeniu syfonów może skutkować nieefektywnym rozwiązaniem problemu z zatorami, a także ich ponownym pojawieniem się. Warto więc zawsze zaczynać od najłatwiej dostępnych i najbardziej problematycznych komponentów, takich jak syfon, co jest zgodne z dobrymi praktykami w zakresie konserwacji systemów sanitarnych.

Pytanie 36

Jakie działania nie wchodzą w zakres kontroli funkcjonowania urządzeń klimatyzacyjnych?

A. sprawdzenia stanu czystości filtrów

B. przeprowadzenia testu szczelności obwodów sprężarki

C. wykonania regulacji mocy wentylatora

D. potwierdzenia działania wyłącznika termicznego

Przeprowadzenie testu szczelności obwodów sprężarki jest kluczowym elementem diagnostyki systemów klimatyzacyjnych, jednak nie wchodzi w zakres kontroli ich działania. Kontrola działania polega głównie na weryfikacji, czy wszystkie komponenty systemu funkcjonują prawidłowo i zgodnie z założeniami producenta. Test szczelności dotyczy natomiast oceny integralności obwodów, co jest etapem sprawdzania instalacji przed jej uruchomieniem lub po poważniejszych naprawach. W praktyce, aby zapewnić efektywność i bezpieczeństwo pracy urządzenia, kontrola wydajności wentylatora, działanie wyłącznika termicznego oraz czystość filtrów są kluczowe. Na przykład, nieprawidłowa regulacja wentylatora może prowadzić do obniżonej wydajności chłodzenia, a brudne filtry mogą skutkować większym zużyciem energii oraz ryzykiem awarii. Dobrym przykładem jest również regularna konserwacja, która powinna obejmować te aspekty, zgodnie z zaleceniami ISO 9001 dla systemów zarządzania jakością.

Pytanie 37

W zimowej porze roku zaleca się, aby zakres wilgotności względnej powietrza w pomieszczeniu, przy temperaturze 18÷20°C, wynosił

A. poniżej 30%

B. od 40% do 60%

C. nie mniej niż 70%

D. powyżej 80%

Odpowiedzi sugerujące wilgotność poniżej 30% czy powyżej 80% są nieadekwatne do rzeczywistych potrzeb i warunków panujących w pomieszczeniach podczas zimy. Utrzymywanie wilgotności poniżej 30% prowadzi do zjawisk takich jak suchość błon śluzowych, co może przyczyniać się do zwiększonej podatności na infekcje dróg oddechowych oraz problemów dermatologicznych. Warto zaznaczyć, że wilgotność na tym poziomie sprzyja także statyczności elektrycznej, co może powodować nieprzyjemne wrażenia i uszkodzenia elektronicznych urządzeń. Z kolei wilgotność powyżej 80% stwarza idealne warunki dla rozwoju pleśni, roztoczy i innych alergenów, co może prowadzić do poważnych problemów zdrowotnych, takich jak astma czy alergie. Utrzymanie tak wysokiego poziomu wilgotności może również prowadzić do uszkodzeń strukturalnych budynków, w tym korozji materiałów budowlanych. W kontekście standardów budowlanych i zdrowotnych, zaleca się więc monitorowanie poziomu wilgotności i jego regulację, aby unikać skrajnych wartości, które mogą negatywnie wpływać na zdrowie mieszkańców oraz kondycję używanych materiałów.

Pytanie 38

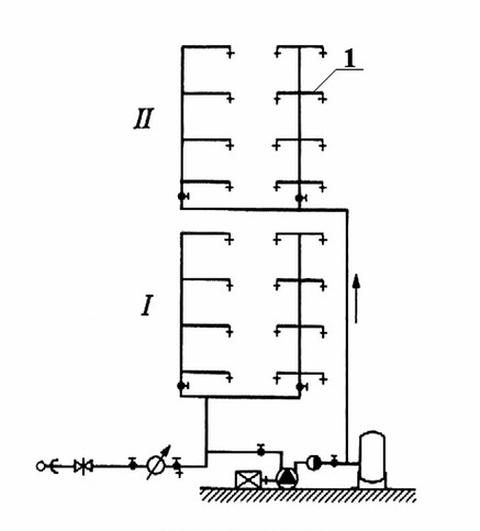

Który element instalacji wodociągowej oznaczono na rysunku cyfrą 1?

A. Poziom.

B. Odgałęzienie.

C. Pion.

D. Przyłącze.

Element oznaczony cyfrą 1 na rysunku to odgałęzienie, które jest kluczowym składnikiem instalacji wodociągowej. Odgałęzienie służy do rozdzielania strumienia wody z głównego przewodu na inne przewody prowadzące do punktów odbioru, takich jak krany czy urządzenia sanitarno-higieniczne. Zgodnie z normami branżowymi, odgałęzienia powinny być wykonywane z zachowaniem odpowiednich średnic, aby zapewnić właściwy przepływ wody oraz uniknąć nadmiernych spadków ciśnienia. W praktyce, odgałęzienia są stosowane w projektowaniu zarówno budynków mieszkalnych, jak i użyteczności publicznej, co pozwala na elastyczne dostosowanie instalacji do potrzeb użytkowników. Standardowe sposoby wykonania odgałęzień obejmują użycie złączek, które są zgodne z normami PN-EN, a także odpowiednią izolację termiczną, aby zminimalizować straty ciepła. Wiedza o poprawnym stosowaniu odgałęzień jest niezbędna dla każdego inżyniera budowlanego oraz instalatora, ponieważ błędy w tym zakresie mogą prowadzić do problemów z ciśnieniem wody oraz jej jakości.

Pytanie 39

W kotłowni opalanej paliwem stałym konieczne jest zainstalowanie wentylacji?

A. nawiewnej z otworem wlotowym montowanym pod stropem pomieszczenia kotłowni oraz wentylację wyciągową grawitacyjną

B. wywiewną z otworem wlotowym montowanym nad poziomem posadzki oraz wentylację nawiewną wyprowadzoną ponad dach kotłowni

C. wywiewną z otworem wlotowym montowanym pod stropem pomieszczenia kotłowni oraz wentylację nawiewną montowaną nad poziomem posadzki

D. nawiewnej z otworem wlotowym wyprowadzonym ponad dach kotłowni oraz wentylację wyciągową grawitacyjną

W kotłowni na paliwo stałe kluczowe jest zapewnienie odpowiedniej wentylacji, aby umożliwić prawidłowe spalanie paliwa oraz usuwanie spalin. Odpowiedź wskazująca na wentylację wywiewną z otworem wlotowym montowanym pod stropem kotłowni oraz wentylację nawiewną montowaną nad poziomem posadzki jest zgodna z normami oraz praktykami w branży. Wentylacja wywiewna, umieszczona pod stropem, skutecznie usuwa ciepłe powietrze oraz spaliny, co zapobiega ich gromadzeniu się w pomieszczeniu. Z kolei nawiewna wentylacja, umiejscowiona nad poziomem posadzki, wprowadza świeże powietrze do kotłowni, co jest niezbędne dla efektywnego procesu spalania. Taki układ wentylacji zapewnia nie tylko bezpieczeństwo, ale także efektywność energetyczną systemu grzewczego. W praktyce, zgodnie z normą PN-EN 13384-1, odpowiednia wentylacja jest warunkiem nie tylko wydajności, ale również minimalizacji ryzyka wystąpienia pożaru oraz zatrucia tlenkiem węgla. Dlatego właściwe zaprojektowanie wentylacji w kotłowni jest niezbędne dla zapewnienia bezpiecznego oraz efektywnego użytkowania systemów grzewczych.

Pytanie 40

Na podstawie danych w tabeli określ grubość, którą powinna mieć izolacja termiczna kanału wywiewnego instalacji wentylacyjnej, jeżeli temperatura powietrza w pomieszczeniu wynosi 10°C.

Przewody/elementy	Temperatura otoczenia rury
	od +20°C do +15°C	od +14°C do +1°C	od 0°C do -20°C
	grubość izolacji dla danego przedziału temperatury
	[mm]	[mm]	[mm]
nawiewne	20	50	20+(200)*
wywiewne	20	50	20+(200)*
czerpnie	50	50	20
wyrzutnie	20-30	25	20+(200)*

* izolacja wełna mineralna grubości 20mm. pokryta jednostronnie folią aluminiową + minimum 200mm wełny

A. 25 mm

B. 50 mm

C. 30 mm

D. 20 mm

Wybór niewłaściwej grubości izolacji termicznej może prowadzić do poważnych problemów związanych z efektywnością energetyczną systemu wentylacyjnego. Odpowiedzi takie jak 25 mm, 30 mm czy 20 mm są niewłaściwe, ponieważ nie uwzględniają kluczowych zasad dotyczących termiki budynków oraz różnicy temperatur, jaką należy brać pod uwagę przy projektowaniu izolacji. W przypadku, gdy temperatura wewnętrzna wynosi 10°C, a temperatura otoczenia spada do 1°C, wymagana grubość izolacji musi być dostosowana do specyfikacji, aby zminimalizować straty ciepła. Zbyt mała grubość izolacji może skutkować nieefektywnym systemem wentylacyjnym, co w dłuższym czasie prowadzi do zwiększenia kosztów eksploatacyjnych, a także obniżenia komfortu cieplnego w pomieszczeniach. Niezrozumienie zasady, że grubość izolacji powinna odpowiadać warunkom otoczenia, może prowadzić do sytuacji, w której wentylacja jest zbyt zimna, co negatywnie wpływa na zdrowie i samopoczucie użytkowników. Ponadto, przy projektowaniu systemów wentylacyjnych, nie można ignorować wytycznych i standardów branżowych, które jednoznacznie wskazują na konieczność stosowania odpowiedniej grubości izolacji w zależności od temperatury. Kluczowe jest zrozumienie, że izolacja termiczna ma na celu nie tylko ochronę przed chłodem, ale także zminimalizowanie strat energii, co jest istotne w kontekście zrównoważonego rozwoju oraz norm ekologicznych.
