Informacje o egzaminie:

Zawód: Technik mechatronik
Kwalifikacja: ELM.03 - Montaż, uruchamianie i konserwacja urządzeń i systemów mechatronicznych
Data rozpoczęcia: 15 marca 2026 03:40
Data zakończenia: 15 marca 2026 04:08

Egzamin zdany!

Wynik: 29/40 punktów (72,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jaki rodzaj zaworu powinien zostać zainstalowany w systemie, aby umożliwić przepływ medium wyłącznie w jednym kierunku?

A. Bezpieczeństwa

B. Rozdzielający

C. Zwrotny

D. Odcinający

Decyzja o wyborze niewłaściwego zaworu może prowadzić do poważnych problemów w systemie hydraulicznym lub pneumatycznym. Zawór rozdzielający, w przeciwieństwie do zaworu zwrotnego, jest zaprojektowany do kierowania przepływu medium w różne kierunki w zależności od jego ustawienia. Jest on stosowany w aplikacjach, gdzie zachodzi potrzeba rozdzielenia strumienia medium do kilku odbiorników, co sprawia, że nie jest odpowiedni do zastosowań wymagających jednokierunkowego przepływu. Zawór bezpieczeństwa służy do ochrony układu przed nadmiernym ciśnieniem, a nie do regulacji kierunku przepływu. Jego działanie polega na automatycznym otwieraniu się w momencie przekroczenia określonego ciśnienia, co ma na celu zapobieganie uszkodzeniu elementów układu, co czyni go nieodpowiednim w kontekście pytania. Zawór odcinający ma na celu całkowite zablokowanie przepływu medium, ale również nie kontroluje kierunku przepływu. Użycie takiego zaworu w sytuacjach wymagających jednokierunkowego przepływu może prowadzić do stagnacji medium, co z kolei może powodować korozję lub inne problemy związane z jakością medium. W kontekście zastosowań przemysłowych i inżynieryjnych, niewłaściwy wybór zaworu może nie tylko wpływać na efektywność systemu, ale również na bezpieczeństwo operacyjne, dlatego tak ważne jest stosowanie zaworów zwrotnych w odpowiednich aplikacjach.

Pytanie 2

Jaka powinna być zależność pomiędzy rezystancją wewnętrzną \( R_w \) źródła napięcia, a rezystancją odbiornika \( R_o \), przyłączonego do tego źródła, aby ze źródła była przekazywana maksymalna moc do odbiornika?

A. \( R_o = \sqrt{R_w} \)

B. \( R_o = R_w \)

C. \( R_o > 0,1 \, R_w \)

D. \( R_o < 10 \, R_w \)

Dobrze zauważone, że warunek \( R_o = R_w \) to klucz do maksymalnego przekazania mocy z punktu widzenia teorii obwodów. To się nazywa dopasowanie rezystancji i jest fundamentem w elektronice, szczególnie w projektowaniu wzmacniaczy czy systemów zasilania. Cała idea polega na tym, że jeśli rezystancja odbiornika jest równa rezystancji wewnętrznej źródła, to moc wydzielana na odbiorniku osiąga maksimum. Tak się to wyprowadza z wzoru na moc: \( P = \frac{U^2 R_o}{(R_w + R_o)^2} \). Maksimum tej funkcji pojawia się właśnie gdy \( R_o = R_w \). W praktyce można to zobaczyć np. w radiotechnice, gdzie dopasowanie impedancji anteny do nadajnika ma krytyczne znaczenie – bez tego duża część energii po prostu się odbije albo zostanie stracona. Podobnie w zasilaniu układów elektronicznych – jeśli zależy nam na przekazaniu jak największej mocy, a niekoniecznie na sprawności, celujemy w tę właśnie równość. Choć w świecie energetyki czasem bardziej liczy się sprawność niż sama moc, to w elektronice, przy przesyle sygnałów czy energii na krótkie odcinki, często właśnie ten warunek uznaje się za wzorcowy. Osobiście uważam, że to bardzo elegancka zasada, bo pokazuje, jak proste matematyczne zależności rządzą praktycznymi rozwiązaniami – inżynieria czasem naprawdę bywa piękna w swojej logice."

Pytanie 3

Jakie pomiary należy przeprowadzić, aby zidentyfikować awarię w urządzeniu mechatronicznym, które uruchamia wyłącznik różnicowoprądowy w chwili włączenia zasilania?

A. Ciągłości uzwojeń

B. Napięcia zasilania

C. Poboru prądu

D. Rezystancji izolacji

Wykonanie pomiaru napięcia zasilania, choć istotne w diagnozowaniu układów elektrycznych, nie jest wystarczające do zlokalizowania przyczyny zadziałania wyłącznika różnicowoprądowego. Pomiar ten dostarcza informacji o dostępności zasilania, ale nie daje odpowiedzi na pytanie o stan izolacji czy potencjalne upływy prądu. Z kolei pomiar ciągłości uzwojeń jest również niewłaściwą metodą w kontekście zadziałania wyłącznika różnicowoprądowego, ponieważ dotyczy on jedynie sprawdzenia, czy obwody są zamknięte i nie ma przerw w przewodach. Ciągłość uzwojeń nie dostarcza informacji o stanie izolacji, przez co nie pozwala na identyfikację problemu związanego z upływem prądu. Pomiar poboru prądu, chociaż może wskazywać na obciążenie układu, nie identyfikuje problemów izolacyjnych, które są kluczowe dla działania wyłączników różnicowoprądowych. Często w praktyce technicy mogą mylić zjawisko zadziałania wyłącznika z innymi problemami, co prowadzi do nieefektywnych działań naprawczych. Dlatego tak ważne jest, aby zrozumieć, że diagnostyka oparta na rezystancji izolacji jest fundamentem w zapewnieniu bezpieczeństwa i niezawodności systemów mechatronicznych.

Pytanie 4

Podczas instalacji systemu z kontrolerem PLC, przewody magistrali Profibus powinny

A. być kładzione w bezpośrednim sąsiedztwie kabli energetycznych

B. być wciągane do osłon jako ostatnie

C. być układane jak najdalej od przewodów silnoprądowych

D. być wciągane do osłon jako pierwsze

Nieodpowiednie podejście do układania przewodów magistrali Profibus w bliskim sąsiedztwie przewodów silnoprądowych może prowadzić do wielu problemów. Przewody silnoprądowe, które są odpowiedzialne za przesyłanie wysokich prądów, generują znaczne pole elektromagnetyczne, które może wprowadzać zakłócenia do sygnałów przesyłanych w magistrali. W konsekwencji, sygnały z czujników i urządzeń pomiarowych mogą być zniekształcone, co wpływa na jakość i dokładność komunikacji w systemie. Zastosowanie nieodpowiednich praktyk, jak układanie przewodów Profibus w pobliżu kabli energetycznych, jest sprzeczne z normami określającymi wymagania dotyczące instalacji elektrycznych, takimi jak IEC 60364, które jednoznacznie zalecają minimalizowanie interakcji pomiędzy różnymi typami przewodów. Ponadto, umieszczanie przewodów magistrali jako ostatnich w osłonach jest niewłaściwe, ponieważ może to prowadzić do sytuacji, w której inne przewody mogą mechanicznie uszkodzić delikatne przewody Profibus. Tego typu błędy w planowaniu instalacji mogą prowadzić do poważnych problemów w późniejszej eksploatacji systemów, w tym częstych awarii, zwiększonych kosztów konserwacji i przestojów produkcyjnych. Dlatego istotne jest, aby stosować się do sprawdzonych praktyk i norm branżowych, aby zapewnić optymalne działanie całego układu. Właściwe układanie przewodów, zwłaszcza w kontekście ich oddalenia od źródeł zakłóceń, jest fundamentem niezawodności systemów automatyki przemysłowej.

Pytanie 5

Na podstawie przedstawionej tabliczki znamionowej przemiennika częstotliwości określ jego maksymalną częstotliwość wyjściową.

A. 0 Hz

B. 50 Hz

C. 60 Hz

D. 650 Hz

Odpowiedź "650 Hz" jest poprawna, ponieważ wynika bezpośrednio z danych zawartych na tabliczce znamionowej przemiennika częstotliwości model E1000-0007S2. W sekcji OUTPUT producent jasno wskazuje maksymalną częstotliwość wyjściową wynoszącą 650.0 Hz. To ważna informacja, ponieważ maksymalna częstotliwość wyjściowa wpływa na możliwości zastosowania przemiennika w różnych aplikacjach, takich jak napęd elektryczny silników czy regulacja prędkości. W kontekście przemysłowym, znajomość maksymalnej częstotliwości wyjściowej pozwala na odpowiednie dopasowanie parametrów pracy, co jest kluczowe dla zapewnienia optymalnej wydajności. W praktyce, zbyt niska częstotliwość wyjściowa może ograniczać osiągi silników, podczas gdy zbyt wysoka może prowadzić do ich uszkodzenia. Dlatego istotne jest, aby użytkownicy przemienników częstotliwości dobrze rozumieli te specyfikacje, aby móc skutecznie wykorzystać ten sprzęt zgodnie z jego przeznaczeniem oraz normami branżowymi.

Pytanie 6

Który rodzaj smaru powinien być zastosowany do lubrykantowania elementów wykonanych z plastiku?

A. Smar molibdenowy

B. Smar silikonowy

C. Smar grafitowy

D. Smar litowy

Użycie smarów grafitowych, litowych lub molibdenowych do smarowania elementów plastikowych może prowadzić do poważnych problemów. Smar grafitowy, chociaż skuteczny w niektórych zastosowaniach metalowych, może powodować zarysowania i uszkodzenia delikatnych powierzchni plastikowych. Grafit ma właściwości ścierne, co w połączeniu z tworzywem sztucznym, które jest często mniej wytrzymałe, może prowadzić do zniszczenia materiału. Z kolei smary litowe są zazwyczaj stosowane do smarowania łożysk i elementów metalowych, a ich skład chemiczny może nie być kompatybilny z tworzywami sztucznymi, co prowadzi do ich degradacji. Molibdenowe smary, mimo że oferują doskonałe właściwości smarne w wysokotemperaturowych warunkach, są również niewskazane do zastosowań z plastikiem, ponieważ mogą powodować korozję lub kruszenie materiałów. Typowym błędem jest założenie, że wszystkie smary nadają się do każdego rodzaju materiału, co nie jest prawdą. Właściwy dobór smaru jest kluczowy dla zachowania integralności i funkcjonalności elementów, dlatego tak ważne jest stosowanie smarów, które są dedykowane konkretnej grupie materiałów. W przypadku plastików, smary silikonowe powinny być wyraźnie preferowane ze względu na ich neutralność chemiczną oraz właściwości smarne, które nie wpływają negatywnie na tworzywo.

Pytanie 7

Jeśli na tłok siłownika o powierzchni S = 0,003 m2 działa ciśnienie czynnika wynoszące 2 MPa, to jaka jest siła działająca na tłok?

A. 6 kN

B. 2 kN

C. 12 kN

D. 9 kN

Wybór błędnej odpowiedzi często wynika z nieprawidłowego zastosowania wzoru na siłę wywieraną przez ciśnienie. Wiele osób może mylnie założyć, że siła jest równoznaczna z ciśnieniem, co prowadzi do niepoprawnych obliczeń. Na przykład, przy wyborze 2 kN, może to sugerować, że ktoś pomylił jednostki lub nie uwzględnił prawidłowej powierzchni tłoka. Z kolei wybór 12 kN może wynikać z błędnego pomnożenia ciśnienia przez powierzchnię, w sytuacji gdy dana osoba nie przeliczyła jednostek na pascale. Ważne jest, aby pamiętać, że ciśnienie to siła działająca na jednostkę powierzchni, a zatem do obliczenia całkowitej siły musimy pomnożyć ciśnienie przez odpowiednią powierzchnię. W przypadku ciśnienia 2 MPa, co odpowiada 2 * 10^6 Pa, oraz powierzchni 0,003 m², obliczenia prowadzą jednoznacznie do wyniku 6 kN. Typowe błędy myślowe przy takich zadaniach obejmują niedokładne przeliczenia jednostek, błędne zrozumienie zależności między ciśnieniem, siłą i powierzchnią oraz pomijanie istotnych danych w zadaniu. Kluczowe jest, aby podczas rozwiązywania problemów hydraulicznych stosować właściwe wzory i zachować ostrożność w przeliczaniu jednostek, co ma ogromne znaczenie w kontekście projektowania i eksploatacji systemów hydraulicznych.

Pytanie 8

Które narzędzie przeznaczone jest do cięcia niezbrojonych przewodów pneumatycznych z tworzyw sztucznych?

A. B.

B. A.

C. C.

D. D.

Narzędzie oznaczone literą A, czyli nożyce do cięcia rur, zostało zaprojektowane specjalnie do precyzyjnego cięcia niezbrojonych przewodów pneumatycznych wykonanych z tworzyw sztucznych. Dzięki swojej konstrukcji, nożyce te zapewniają czyste i równe cięcia, co jest kluczowe w aplikacjach pneumatycznych, gdzie szczelność połączeń ma kluczowe znaczenie dla efektywności systemu. Użycie odpowiednich narzędzi do cięcia zapobiega uszkodzeniom materiału oraz minimalizuje ryzyko powstawania nieszczelności. W praktyce, zastosowanie nożyc do cięcia rur w instalacjach pneumatycznych jest powszechne w przemyśle, gdzie konieczne jest precyzyjne i szybkie przygotowanie przewodów do montażu, co jest zgodne z normami ISO 4414 dotyczącymi bezpieczeństwa w systemach pneumatycznych. Warto podkreślić, że stosowanie nożyc dedykowanych do tych materiałów jest najlepszą praktyką, która prowadzi do zwiększenia efektywności oraz bezpieczeństwa operacji.

Pytanie 9

Jakiego typu oprogramowanie powinno być zastosowane do monitorowania przebiegu procesów w przemyśle?

A. CAD

B. CAE

C. SCADA

D. CAM

Odpowiedź SCADA (Supervisory Control and Data Acquisition) jest prawidłowa, ponieważ jest to system informatyczny służący do nadzorowania i kontrolowania procesów przemysłowych w czasie rzeczywistym. Systemy SCADA umożliwiają monitoring i zarządzanie urządzeniami zdalnymi, takimi jak pompy, maszyny czy systemy elektryczne, a także zbierają dane z tych urządzeń, które następnie przetwarzane są w celu analizy wydajności oraz optymalizacji procesów. Przykłady zastosowania SCADA obejmują przemysł petrochemiczny, energetykę oraz wodociągi, gdzie konieczne jest nieprzerwane monitorowanie parametrów operacyjnych. Kluczowe dla systemów SCADA jest ich zdolność do integracji z innymi technologiami, takimi jak PLC (Programowalne Sterowniki Logiczne) i HMI (Interfejsy Człowiek-Maszyna), co pozwala na stworzenie kompleksowego środowiska do zarządzania procesami. Wdrażanie standardów takich jak ISA-95 w kontekście integrowania SCADA z systemami zarządzania przedsiębiorstwem (ERP) jest również istotnym aspektem ich efektywności i nowoczesności. Dobrze zaprojektowane systemy SCADA są niezbędne dla zapewnienia bezpieczeństwa operacji i redukcji ryzyka awarii.

Pytanie 10

Ile napędów jest zastosowanych w manipulatorze, którego schemat przedstawiono na rysunku?

A. 3 napędy

B. 5 napędów

C. 6 napędów

D. 4 napędy

Odpowiedź wskazująca na pięć napędów w manipulatorze jest prawidłowa, ponieważ wiele nowoczesnych manipulatorów wykorzystuje zaawansowane systemy napędowe, które pozwalają na precyzyjne sterowanie ruchem. W przypadku pięciu napędów, każdy z nich może odpowiadać za różne osie ruchu, co zapewnia większą elastyczność i dokładność podczas wykonywania zadań. Na przykład, w robotyce przemysłowej, manipulatory z pięcioma napędami są w stanie wykonać bardziej skomplikowane operacje, takie jak montaż, pakowanie czy manipulowanie delikatnymi przedmiotami. W praktyce, stosowanie pięciu napędów pozwala na uzyskanie większej liczby stopni swobody, co jest kluczowe w wielu aplikacjach. Dobre praktyki w projektowaniu manipulatorów sugerują również, że większa liczba napędów może poprawić zdolności adaptacyjne robota, umożliwiając mu lepsze dostosowanie się do zmiennych warunków pracy. Ponadto, zgodnie z normami ISO 10218 dotyczącymi bezpieczeństwa robotów przemysłowych, odpowiednia liczba napędów może wpłynąć na poprawę stabilności i bezpieczeństwa operacji, co jest kluczowe w środowisku przemysłowym.

Pytanie 11

Czynniki zagrażające zdrowiu ludzi, związane z użyciem urządzeń hydraulicznych, są w głównej mierze spowodowane przez

A. duże przepływy prądów.

B. wibracje oraz hałas.

C. wysokie ciśnienia płynów oraz ogromne siły.

D. wysokie temperatury płynów.

Odpowiedź dotycząca wysokich ciśnień cieczy i dużych sił jako zagrożeń dla zdrowia człowieka w kontekście urządzeń hydraulicznych jest poprawna. Urządzenia hydrauliczne działają na zasadzie wykorzystania ciśnienia cieczy do przenoszenia sił i momentów, co czyni je niezwykle efektywnymi w wielu zastosowaniach przemysłowych. Wysokie ciśnienie w układach hydraulicznych, które może osiągać wartości kilkuset barów, stwarza ryzyko nie tylko uszkodzenia samych urządzeń, ale również poważnych wypadków, jeśli system ulegnie awarii. Przykładem może być wybuch węża hydraulicznego, który może prowadzić do niebezpiecznych sytuacji, takich jak obrażenia ciała pracowników. Dlatego w branży hydraulicznej istnieją ścisłe normy bezpieczeństwa, takie jak ISO 4413, które określają wymagania dotyczące hydraulicznych systemów zasilania, aby minimalizować ryzyko związane z wysokim ciśnieniem i siłami. Użytkownicy urządzeń hydraulicznych powinni być odpowiednio przeszkoleni, a urządzenia poddawane regularnym inspekcjom, aby zapewnić ich bezpieczeństwo i sprawność działania.

Pytanie 12

Jakim przyrządem mierzy się czas trwania skoku siłownika elektrycznego?

A. miliwoltomierzem

B. mikrometrem

C. czujnikiem zegarowym

D. stoperem

Czas wykonania skoku siłownika elektrycznego mierzy się za pomocą stopera, ponieważ jest to narzędzie umożliwiające dokładne i precyzyjne określenie czasu trwania określonego zdarzenia. W przypadku siłowników elektrycznych, które są często wykorzystywane w automatyce i robotyce, czas reakcji oraz czas skoku mają kluczowe znaczenie dla efektywności pracy całego systemu. Stoper pozwala na mierzenie czasu z wysoką dokładnością, co jest niezbędne w procesach, gdzie synchronizacja ruchów jest istotna. W praktyce, w laboratoriach oraz w zakładach produkcyjnych, zastosowanie stopera w badaniach wydajności siłowników elektrycznych pozwala na optymalizację pracy maszyn oraz zwiększenie ich niezawodności. Takie pomiary mogą być również wykorzystywane do analizy wpływu różnych parametrów, takich jak obciążenie, napięcie zasilania czy rodzaj zastosowanej mechaniki, na czas odpowiedzi siłownika. Dzięki temu można wprowadzać usprawnienia oraz dostosowywać parametry pracy do specyficznych wymagań procesów technologicznych.

Pytanie 13

Którym medium roboczym jest zasilane urządzenie o symbolu graficznym przedstawionym na rysunku?

A. Prądem przemiennym.

B. Sprężonym powietrzem.

C. Cieczą hydrauliczną.

D. Prądem stałym.

Cieczą hydrauliczną zasilane są urządzenia, które wykorzystują moc cieczy do generowania siły. W przypadku zaworów hydraulicznych, które widzimy na przedstawionym symbolu, ich głównym zadaniem jest kontrolowanie przepływu cieczy w układach hydraulicznych. Zawory mogą mieć różne funkcje, w tym regulację ciśnienia, kierunku przepływu oraz jego ilości, co jest kluczowe dla prawidłowego funkcjonowania maszyn i urządzeń przemysłowych. Systemy hydrauliczne są powszechnie stosowane w różnych branżach, takich jak budownictwo, przemysł motoryzacyjny i produkcja, gdzie siły generowane przez ciecz są wykorzystywane do napędu narzędzi, podnoszenia ciężarów i sterowania ruchem. Zrozumienie działania zaworów hydraulicznych oraz ich roli w systemach hydraulicznych jest niezwykle istotne, ponieważ prawidłowe ich dobranie i konfiguracja są kluczowe dla efektywności i bezpieczeństwa operacji. Przykładem może być maszyna budowlana, która wykorzystuje hydraulikę do podnoszenia i przemieszczania ciężkich elementów.

Pytanie 14

Typowym elementem konstrukcji siłownika, przygotowanego do współpracy z bezdotykowymi czujnikami położenia krańcowego, jest

A. tłumik

B. membrana

C. zawór dławiący

D. magnes stały

Magnes stały jest kluczowym elementem siłowników przystosowanych do współpracy z bezdotykowymi sensorami położeń krańcowych, ponieważ umożliwia precyzyjne i niezawodne określenie pozycji roboczej siłownika. Bezdotykowe sensory, takie jak czujniki Halla, działają w oparciu o pole magnetyczne generowane przez magnes stały, co pozwala na zdalne monitorowanie i kontrolowanie pracy siłownika bez ryzyka mechanicznego zużycia. Przykładem zastosowania jest automatyka przemysłowa, gdzie magnesy stałe są wykorzystywane w siłownikach do precyzyjnego pozycjonowania w systemach transportowych. Dobrym standardem w branży jest stosowanie magnesów neodymowych ze względu na ich wysoką siłę magnetyczną oraz kompaktowe wymiary, co przekłada się na mniejsze rozmiary i większą efektywność systemów automatyki. Ponadto, zastosowanie magnesów stałych zwiększa żywotność komponentów, zmniejsza koszty utrzymania i zwiększa niezawodność całego systemu, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 15

Do metod oceny stanu łożysk tocznych nie zalicza się pomiaru

A. prędkości

B. hałasów

C. wibracji

D. ciepłoty

Wybór pomiaru drgań, szumów czy temperatury do oceny stanu łożysk tocznych wydaje się sensowny, ale pomiar prędkości nie ma tak solidnych podstaw. Drgania są kluczowe w diagnostyce maszyn, bo ich analiza może pomóc w wczesnym wykrywaniu problemów, jak uszkodzenia czy niewłaściwe ustawienie. Pomiar szumów też jest ważny, bo może ujawniać nieprawidłowości w pracy łożysk. Monitorowanie temperatury jest istotne, żeby zapobiec przegrzewaniu łożysk, co jest ważne dla ich trwałości. Samo mierzenie prędkości obrotowej nie daje wystarczających informacji o stanie łożysk, bo nie bierze pod uwagę czynników, które mogą wpływać na ich wydajność, jak uszkodzenia czy zużycie. Te dwa pojęcia często się myli, co prowadzi do błędnych wniosków. Lepiej skupić się na kompleksowej analizie drgań, która lepiej oddaje stan łożysk. Warto zrozumieć, że diagnostyka łożysk wymaga różnych metod, a nie tylko pomiaru prędkości.

Pytanie 16

Montaż realizowany według zasady całkowitej zamienności polega na

A. tym, że pewien odsetek elementów składowych ma wyższe tolerancje wymiarowe, co obniża koszty produkcji części

B. montażu elementów składowych wykonanych z dużą precyzją, czyli o bardzo małych tolerancjach wymiarowych

C. podziale obrobionych komponentów tworzących zespół według ich rzeczywistych wymiarów

D. tym, że wymagana precyzja wymiaru montażowego osiągana jest przez dopasowanie jednego z elementów składowych poprzez obróbkę jej powierzchni w trakcie montażu

Zrozumienie zasady całkowitej zamienności w montażu jest fundamentalne dla uzyskania wysokiej jakości produktów. Wiele osób błędnie interpretuje, że montaż może opierać się na tolerancjach wymiarowych, które są zbyt szerokie, co jest odzwierciedlone w jednym z podejść, które sugeruje, że pewien procent części składowych może mieć większe tolerancje, co prowadzi do obniżenia kosztów wykonania. W rzeczywistości, taka strategia może skutkować problemami z kompatybilnością i wymiennością elementów, co narusza zasadę całkowitej zamienności. Niewłaściwe podejście do podziału obrobionych części według ich rzeczywistych wymiarów, jak sugeruje inna odpowiedź, również nie jest zgodne z najlepszymi praktykami w obszarze montażu. Każda część powinna być projektowana z myślą o tym, aby pasować do innych w zespole bez dodatkowej obróbki. Zasada ta zakłada, że części muszą być produkowane zgodnie z określonymi normami tolerancyjnymi, co zapewnia ich wymienność. Kolejna niepoprawna koncepcja dotyczy uzyskiwania wymagań dotyczących wymiarów montażowych poprzez dopasowanie jednej z części w czasie montażu. Takie podejście jest niewłaściwe, ponieważ wprowadza niepotrzebny czas i koszty oraz ryzyko błędów montażowych. Kluczowym elementem skutecznego montażu jest standaryzacja wymiarów, co pozwala na uniknięcie sytuacji wymagających dostosowań. Zrozumienie wymagań stawianych przez zasady całkowitej zamienności oraz ich zastosowanie w praktyce to krok ku zwiększeniu efektywności produkcji oraz jakości finalnych wyrobów.

Pytanie 17

Na podstawie przedstawionej tabliczki znamionowej transformatora wskaż zależność, która określa jego przekładnię napięciową.

A. K = 12/0,83 U

B. K = 12/230 U

C. K = 80/0,83 U

D. K = 230/12 U

Przekładnia napięciowa w transformatorze to po prostu relacja między napięciem na uzwojeniu pierwszym a tym na uzwojeniu drugim. Jeśli mamy transformator, który ma na tabliczce 230V dla napięcia pierwotnego i 12V dla wtórnego, to obliczamy przekładnię jako K = 230/12. Taki wybór parametrów pasuje do standardów w branży, gdzie transformator używa się do obniżania napięcia w aplikacjach niskonapięciowych. To jest naprawdę ważne w instalacjach elektrycznych, bo umożliwia korzystanie z urządzeń, które działają przy niższym napięciu, a przy tym dba o bezpieczeństwo i efektywność całego systemu. Zrozumienie tego zagadnienia to podstawa w projektowaniu i użytkowaniu systemów elektroenergetycznych. Ta wiedza jest też istotna w codziennej praktyce, a normy IEC dotyczące transformatorów podkreślają, jak ważne jest prawidłowe liczenie przekładni, szczególnie w kontekście efektywności energetycznej i bezpieczeństwa użytkowników.

Pytanie 18

Rysunek przedstawia symbol graficzny bramki

A. Ex-NOR

B. NOR

C. NAND

D. Ex-OR

Symbol graficzny przedstawia bramkę Ex-OR (Exclusive OR), która jest kluczowym elementem w projektowaniu układów cyfrowych. Działa na zasadzie, że na wyjściu generuje stan wysoki (1) tylko wtedy, gdy na wejściach są różne stany – jednocześnie 1 i 0. To odróżnia ją od standardowej bramki OR, która daje wynik wysoki, gdy przynajmniej jedno z wejść ma stan wysoki. W praktyce, bramki Ex-OR są wykorzystywane w takich zastosowaniach jak sumatory w obliczeniach arytmetycznych, a także w układach logicznych, które wymagają porównywania stanów. Przykładem może być kontrola błędów w transmisji danych, gdzie bramka Ex-OR jest używana do generowania bitów parzystości. W kontekście standardów, stosowanie bramek Ex-OR jest zgodne z praktykami projektowania układów cyfrowych, które kładą nacisk na efektywność i minimalizację błędów. Zrozumienie działania tej bramki jest fundamentem dla dalszych zagadnień związanych z układami cyfrowymi i logiką.

Pytanie 19

Na rysunku przedstawiono sprzęgło

A. podatne.

B. samonastawne.

C. przegubowe.

D. sztywne.

Wybór odpowiedzi dotyczącej sprzęgła sztywnego wskazuje na pewne nieporozumienia dotyczące charakterystyki sprzęgieł mechanicznych. Sprzęgło sztywne, w przeciwieństwie do sprzęgła podatnego, nie pozwala na kompensację odchyleń osiowych ani kątowych, co może prowadzić do szybkiego zużycia komponentów w przypadku niewłaściwego dopasowania wałów. Sprzęgła sztywne są stosowane głównie w sytuacjach, w których precyzyjne połączenie dwóch wałów jest niezbędne, np. w przekładniach o wysokiej wydajności. W przypadku odpowiedzi na sprzęgło samonastawne, również występuje nieporozumienie, ponieważ te urządzenia są zaprojektowane tak, aby automatycznie dostosowywać się do zmieniających się warunków pracy, co nie jest cechą sprzęgieł podatnych. W praktyce, koncepcja sprzęgła samonastawnego odnosi się do mechanizmów, które nie występują w omawianych rozwiązaniach. Z kolei sprzęgło przegubowe, które również jest powiązane z ruchem, nie ma tych samych właściwości elastycznych co sprzęgło podatne. Dlatego zrozumienie różnic między tymi rozwiązaniami jest kluczowe, aby uniknąć błędów w doborze sprzętów do określonych zadań inżynieryjnych. Wybór niewłaściwego typu sprzęgła może prowadzić do zwiększonego zużycia, obciążeń i potencjalnych awarii układu mechanicznego, co podkreśla znaczenie znajomości charakterystyk poszczególnych rozwiązań w inżynierii mechanicznej.

Pytanie 20

W celu zamontowania sterownika PLC na szynie DIN, należy użyć

A. nitów

B. śrub

C. zatrzasków

D. łap

Zatrzaski stosowane do montażu sterowników PLC na szynach DIN są popularnym wyborem ze względu na ich prostotę, szybkość montażu oraz bezpieczeństwo. Zatrzaski pozwalają na łatwe i szybkie mocowanie urządzenia bez potrzeby używania narzędzi, co jest szczególnie przydatne w przypadku instalacji w trudnodostępnych miejscach. W praktyce oznacza to, że technik może w krótkim czasie zamontować lub zdemontować urządzenie, co znacznie przyspiesza proces konserwacji i ewentualnej wymiany komponentów. Dodatkowo, zatrzaski zapewniają stabilne mocowanie, które zabezpiecza sterownik przed przypadkowym wypięciem się z szyny, co mogłoby prowadzić do przerw w pracy systemu. Stosowanie zatrzasków przestrzega również normy dotyczące instalacji urządzeń elektrycznych, które zalecają użycie rozwiązań umożliwiających łatwy dostęp do urządzeń bez ryzyka ich uszkodzenia. Warto również zwrócić uwagę, że w przypadku większych instalacji, łatwość montażu i demontażu staje się kluczowym czynnikiem wpływającym na efektywność pracy zespołów zajmujących się utrzymaniem ruchu.

Pytanie 21

Którym kluczem należy dokręcić śruby podczas montażu elementu przedstawionego na rysunku?

A. Dynamometrycznym.

B. Oczkowym.

C. Uniwersalnym.

D. Nasadowym.

Klucz dynamometryczny jest narzędziem niezbędnym w sytuacjach, gdzie precyzyjne określenie momentu dokręcenia śrub jest kluczowe dla bezpieczeństwa i funkcjonalności konstrukcji. Na zdjęciu widoczny jest element z sforsowanymi śrubami, które mają różne wymagane momenty dokręcenia: 24 Nm i 48 Nm. Użycie klucza dynamometrycznego umożliwia ustawienie pożądanego momentu, co zapobiega zarówno niedokreśleniu, które może prowadzić do luzowania się połączeń w czasie eksploatacji, jak i nadmiernemu dokręceniu, mogącemu prowadzić do uszkodzenia materiału lub śruby. Przykładem zastosowania klucza dynamometrycznego jest montaż elementów w silnikach samochodowych, gdzie precyzyjne dokręcenie śrub jest kluczowe dla prawidłowego funkcjonowania jednostki napędowej oraz jej długowieczności. Standardy branżowe, takie jak ISO 6789, podkreślają znaczenie narzędzi pomiarowych w zapewnieniu jakości montażu. Wykorzystanie klucza dynamometrycznego stanowi więc najlepszą praktykę i jest zalecane w wielu gałęziach przemysłu.

Pytanie 22

Element elektroniczny przedstawiony na rysunku to

A. kondensator.

B. rezystor.

C. tranzystor.

D. dioda.

Zrozumienie różnicy pomiędzy tranzystorem, kondensatorem, diodą i rezystorem jest kluczowe dla każdego, kto zajmuje się elektroniką. Kondensatory to elementy, które gromadzą energię elektryczną w polu elektrycznym, a ich budowa opiera się na dwóch przewodnikach oddzielonych dielektrykiem. Zazwyczaj mają tylko dwa wyprowadzenia i są używane do filtracji sygnałów oraz stabilizacji napięcia w zasilaczach. W przypadku rezystorów, ich funkcją jest ograniczenie przepływu prądu w obwodzie, a także dzielenie napięcia. Rezystory również mają dwa wyprowadzenia. Dioda z kolei działa jako jednokierunkowy zawór dla prądu, pozwalając mu płynąć tylko w jednym kierunku, co czyni ją niezbędnym elementem w prostownikach. Typowe błędy myślowe, które mogą prowadzić do pomyłek w identyfikacji tych elementów, obejmują mylenie ich podstawowych funkcji oraz nieznajomość ich charakterystycznych wyprowadzeń. Diody i kondensatory, mimo że odgrywają ważne role w obwodach, są łatwiejsze do zidentyfikowania ze względu na ich prostszą konstrukcję. W kontekście tego pytania, brak zrozumienia podstawowych różnic pomiędzy tymi elementami może prowadzić do błędnych odpowiedzi i nieporozumień w praktycznej elektronice.

Pytanie 23

Którego narzędzia trzeba użyć, by zamocować siłownik w sposób przedstawiony na ilustracji?

A. Wkrętaka krzyżowego.

B. Klucza imbusowego.

C. Klucza oczkowego.

D. Wkrętaka płaskiego.

Wybór klucza imbusowego jako narzędzia do zamocowania siłownika jest zgodny z najlepszymi praktykami w zakresie montażu elementów mechanicznych. Śruby z łbem sześciokątnym wewnętrznym, znane również jako śruby imbusowe, wymagają do dokręcenia klucza imbusowego, który idealnie dopasowuje się do ich kształtu. Tego typu śruby są powszechnie stosowane w różnych aplikacjach, od mebli po maszyny przemysłowe, ze względu na swoją wytrzymałość oraz estetykę. Użycie klucza imbusowego pozwala na równomierne i precyzyjne dokręcenie, minimalizując ryzyko uszkodzenia główki śruby. Dlatego, stosując klucz imbusowy, zapewniamy sobie nie tylko wygodę, ale również efektywność oraz długotrwałość połączenia. W przypadku, gdy siłownik wymaga późniejszej regulacji, klucz imbusowy umożliwia łatwe dostosowanie, co jest istotne w przypadku aplikacji, gdzie precyzyjne ustawienie jest kluczowe.

Pytanie 24

Elementem zaworu, oznaczonym na rysunku znakiem X jest

A. przyłącze przetwornika ciśnienia.

B. czujnik położenia suwaka.

C. elektromagnes z przyłączem.

D. przyłącze wspomagania pneumatycznego.

Element oznaczony znakiem X na rysunku to elektromagnes z przyłączem, co jest kluczowe w kontekście działania zaworów elektromagnetycznych. Elektromagnesy są szeroko stosowane w automatyce przemysłowej do sterowania przepływem cieczy lub gazów. W przypadku pneumatyki, elektromagnes aktywuje ruch suwaka, co pozwala na otwieranie bądź zamykanie drogi przepływu powietrza. Tego typu rozwiązania są zgodne z normami ISO 4414, które określają zasady bezpieczeństwa i niezawodności w systemach pneumatycznych. W praktyce, odpowiednio dobrany elektromagnes może znacząco zwiększyć efektywność układów automatyki, a jego zastosowanie w zaworach umożliwia precyzyjne zarządzanie przepływem medium w różnych procesach technologicznych, co jest kluczowe w nowoczesnych liniach produkcyjnych i systemach automatyzacji. Dobrą praktyką w projektowaniu systemów automatyki jest również zapewnienie odpowiednich zabezpieczeń, aby zapobiec nieautoryzowanemu uruchamianiu zaworów, co może prowadzić do poważnych awarii.

Pytanie 25

Jeśli w układzie na rysunku wyłącznik znajdzie się w pozycji I, to w rezystorze wydziela się moc o wartości około

A. 0,72 W

B. 3,5 W

C. 5,8 W

D. 0 W

Odpowiedzi takie jak 0 W, 3,5 W czy 5,8 W mogą wynikać z typowych błędów w myśleniu o mocy w obwodach elektrycznych. Na przykład, 0 W sugeruje, że przy zamkniętym wyłączniku nie płynie żaden prąd, co jest nieprawda. Kiedy wyłącznik jest w pozycji I, to prąd faktycznie płynie przez rezystor i jego wartość można obliczyć z prawa Ohma. Odpowiedź 3,5 W pewnie powstała z błędnych założeń dotyczących napięcia lub rezystancji, co może prowadzić do mylnych wyników. A 5,8 W to może być efekt błędnego stosowania wzorów na moc, zazwyczaj przez nieprawidłowy pomiar prądu lub napięcia. Kluczowe przy obliczeniach elektrycznych jest zrozumienie relacji między napięciem, prądem a rezystancją. W praktyce, żeby uniknąć takich błędów, trzeba mieć dobre dane i rozumieć, jak one wpływają na wynik. Niezrozumienie tych podstawowych rzeczy może prowadzić do poważnych problemów przy projektowaniu obwodów i ich późniejszej eksploatacji, co może skutkować uszkodzeniami sprzętu i zagrożeniem bezpieczeństwa przy pracy z instalacjami.

Pytanie 26

Jakie napięcie wyjściowe dostarcza przetwornik ciśnienia, jeśli jego zakres napięcia wynosi od 0 V do 10 V dla ciśnienia w przedziale 0 kPa ... 600 kPa, a ciśnienie wynosi 450 kPa, przy założeniu liniowej charakterystyki przetwornika?

A. 4,5 V

B. 10,0 V

C. 3,0 V

D. 7,5 V

Odpowiedź 7,5 V jest prawidłowa, ponieważ przetwornik ciśnienia ma liniową charakterystykę wyjścia w zakresie od 0 V do 10 V dla ciśnienia od 0 kPa do 600 kPa. Aby obliczyć napięcie wyjściowe dla ciśnienia 450 kPa, należy zastosować proporcję. Wzór na obliczenie napięcia wyjściowego (V_out) w zależności od ciśnienia (P) jest następujący: V_out = (P / 600 kPa) * 10 V. Podstawiając wartość ciśnienia 450 kPa, otrzymujemy V_out = (450 / 600) * 10 V = 7,5 V. Tego typu przetworniki są powszechnie stosowane w systemach automatyki przemysłowej, gdzie ważne jest monitorowanie ciśnienia, na przykład w układach hydraulicznych czy pneumatycznych. W praktyce, wiedza ta jest niezbędna do prawidłowej konfiguracji systemów pomiarowych i zapewnienia ich właściwego działania. Przestrzeganie standardów branżowych, takich jak ISO 9001, podkreśla znaczenie precyzyjnych pomiarów ciśnienia w celu zapewnienia jakości i bezpieczeństwa procesów przemysłowych.

Pytanie 27

Na podstawie przedstawionych parametrów technicznych przetwornika ciśnienia wskaż przedział wartości napięcia zasilania elektrycznego, pozwalający na prawidłową pracę przetwornika trójprzewodowego dla napięciowego sygnału wyjściowego 0 ÷ 10 V DC.

Sygnały wyjściowe

Typ sygnału	Sygnał
Prądowy (2-przewodowy)	4 ... 20 mA
Prądowy (3-przewodowy)	0 ... 20 mA
Napięciowy (3-przewodowy)	DC 0 ... 5 V DC 0 ... 10 V DC 0,5 ... 2,5 V

Zasilanie elektryczne

Zasilanie elektryczne zależy od wybranego sygnału wyjściowego.

	4 ... 20 mA:	DC 10 ... 30 V
	0 ... 20 mA:	DC 10 ... 30 V
	DC 0 ... 5 V:	DC 10 ... 30 V
	DC 0 ... 10 V:	DC 14 ... 30 V
	C 0,5 ... 2,5 V:	DC 5 ... 30 V (odpowiedni do zasilania bateryjnego)

A. 5 V DC ÷ 30 V DC

B. 10 V DC ÷ 14 V DC

C. 14 V DC ÷ 30 V DC

D. 10 V DC ÷ 30 V DC

Zakres zasilania przetwornika ciśnienia trójprzewodowego dla napięciowego sygnału wyjściowego 0 ÷ 10 V DC wynoszący 14 V DC ÷ 30 V DC jest zgodny z normami i standardami branżowymi. Przetworniki tego typu są powszechnie stosowane w automatyce przemysłowej, gdzie precyzyjne pomiary ciśnienia są kluczowe dla efektywności procesów. Wskazany zakres napięcia zasilania zapewnia stabilność pracy urządzenia, co jest istotne dla unikania zakłóceń w przesyłanym sygnale. Zasilając przetwornik napięciem poniżej 14 V DC, możemy doświadczyć niewłaściwego działania, co może prowadzić do błędnych odczytów lub całkowitej utraty funkcjonalności. Z kolei napięcie powyżej 30 V DC może uszkodzić przetwornik. Przykładowo, w systemach monitorowania ciśnienia w systemach hydraulicznych, stosowanie właściwego zakresu napięcia zasilania jest niezbędne dla zapewnienia dokładnych i niezawodnych pomiarów, co pozwala na efektywne zarządzanie procesami przemysłowymi i minimalizację ryzyka awarii.

Pytanie 28

Jakie elementy znajdują się w zespole przygotowania powietrza?

A. sprężarka, filtr, zawór redukcyjny, manometr

B. filtr, zawór dławiący, manometr, smarownica

C. filtr, zawór redukcyjny, manometr, smarownica

D. sprężarka, filtr, manometr, smarownica

Zespół przygotowania powietrza to kluczowy element systemów pneumatycznych, którego celem jest zapewnienie odpowiedniego stanu powietrza do dalszego wykorzystania. W skład tego zespołu wchodzi filtr, zawór redukcyjny, manometr i smarownica. Filtr odpowiada za oczyszczanie powietrza z zanieczyszczeń stałych i cieczy, co jest niezbędne do ochrony delikatnych komponentów systemów pneumatycznych. Zawór redukcyjny reguluje ciśnienie powietrza, co pozwala na dostosowanie go do wymagań poszczególnych urządzeń. Manometr umożliwia monitorowanie ciśnienia, co jest kluczowe dla bezpieczeństwa i efektywności pracy systemu. Smarownica natomiast dostarcza olej do elementów roboczych, co zmniejsza tarcie i zużycie, a także zapewnia długą żywotność urządzeń. Zgodnie z normami ISO 8573, odpowiednia jakość powietrza jest kluczowa w zastosowaniach przemysłowych, dlatego właściwa konfiguracja zespołu przygotowania powietrza jest niezbędna dla zapewnienia niezawodności oraz bezpieczeństwa operacji.

Pytanie 29

Jakie rozwiązanie pozwala na zwiększenie prędkości ruchu tłoka w siłowniku pneumatycznym?

A. zawór podwójnego sygnału

B. zawór zwrotny

C. zawór szybkiego spustu

D. przełącznik obiegu

Zawór szybkiego spustu to naprawdę ważny element w systemach pneumatycznych. Jego główną rolą jest szybkie obniżenie ciśnienia w siłownikach. Dzięki temu tłok porusza się znacznie szybciej. Działa to tak, że sprężone powietrze ma szybki ujście, co pozwala na błyskawiczne zwolnienie siłownika. W praktyce, takie zawory są super przydatne, na przykład w przemyśle motoryzacyjnym czy automatyzacji produkcji, gdzie czas reakcji jest mega istotny. Zgodnie z normami ISO 4414, odpowiednio zainstalowany zawór szybkiego spustu powinien być standardem w każdej instalacji pneumatycznej, żeby zwiększyć wydajność i bezpieczeństwo. Jeżeli system jest dobrze zaprojektowany i wykorzystuje te zawory, to może to znacznie poprawić efektywność produkcji, a przy okazji obniżyć zużycie energii i skrócić czas cyklu procesów.

Pytanie 30

Cyfrowy tachometr jest narzędziem do mierzenia

A. naprężeń w metalach

B. prędkości obrotowej wału silnika

C. lepkości cieczy

D. natężenia przepływu powietrza

Tachometr cyfrowy to urządzenie, które służy do precyzyjnego pomiaru prędkości obrotowej wału silnika. W praktyce, tachometry cyfrowe są niezbędne w wielu dziedzinach, takich jak motoryzacja, przemysł czy inżynieria. Zasada działania tych urządzeń opiera się na pomiarze liczby obrotów wału w określonym czasie, co pozwala na obliczenie prędkości obrotowej w jednostkach takich jak obroty na minutę (RPM). Przykład zastosowania tachometru cyfrowego można znaleźć w diagnostyce silników, gdzie jego pomiar pozwala na ocenę stanu technicznego oraz efektywności działania jednostki napędowej. W branży motoryzacyjnej, tachometry są często używane do regulacji pracy silnika, co ma wpływ na osiągi pojazdu oraz jego zużycie paliwa. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie precyzyjnych pomiarów w procesach inżynieryjnych, co czyni tachometry cyfrowe kluczowym elementem w zapewnieniu jakości i efektywności systemów mechanicznych.

Pytanie 31

Jakie urządzenie można zastosować do pomiaru siły nacisku generowanej przez prasę pneumatyczną?

A. pirometr

B. szczelinomierz

C. hallotron

D. tensometr

Tensometr to urządzenie służące do pomiaru deformacji materiałów, co czyni go idealnym narzędziem do pomiaru siły nacisku wytwarzanej przez prasę pneumatyczną. Działa na zasadzie pomiaru zmiany oporu elektrycznego, który jest proporcjonalny do deformacji ciała stałego. W praktyce, tensometry są często stosowane w przemyśle do monitorowania obciążeń w różnych maszynach, w tym prasach hydraulicznych i pneumatycznych. Dzięki zastosowaniu tensometrów można na bieżąco kontrolować siłę nacisku, co jest niezwykle ważne dla zapewnienia bezpieczeństwa oraz efektywności procesów produkcyjnych. W standardach branżowych, takich jak ISO, zaleca się regularne stosowanie tensometrów w aplikacjach związanych z kontrolą jakości i monitorowaniem wydajności maszyn. Dodatkowo, zrozumienie działania tensometrów pozwala inżynierom na efektywniejsze projektowanie i optymalizację systemów mechanicznych.

Pytanie 32

Konserwacja układu stycznikowo-przekaźnikowego nie obejmuje

A. analizy zużycia styków

B. usuwania kurzu

C. wprowadzania regulacji

D. sprawdzania dokręcenia śrub zacisków

Dokonywanie regulacji w układzie stycznikowo-przekaźnikowym nie jest elementem konserwacji, ponieważ tego typu układy mają z góry ustalone parametry pracy, które powinny być stałe i stabilne. Konserwacja polega raczej na zapewnieniu ich prawidłowego działania poprzez kontrolę i ewentualne czyszczenie, a nie na wprowadzaniu jakichkolwiek zmian w ich ustawieniach. Przykładem dobrej praktyki w zakresie konserwacji jest regularne czyszczenie styków styczników, które zapewnia ich dłuższą żywotność oraz minimalizuje ryzyko awarii. W kontekście standardów, normy IEC dotyczące konserwacji urządzeń elektrycznych podkreślają znaczenie utrzymania ich w stanie gotowości, co jest osiągane poprzez systematyczne kontrole i monitorowanie stanu technicznego, a nie przez zmianę parametrów pracy.

Pytanie 33

Który typ oprogramowania należy zastosować do utworzenia wizualizacji procesu przedstawionego na rysunku?

A. CAQ

B. CAD

C. CAM

D. SCADA

SCADA (Supervisory Control and Data Acquisition) jest kluczowym typem oprogramowania wykorzystywanym w automatyzacji procesów przemysłowych, szczególnie w kontekście monitorowania i kontrolowania systemów w czasie rzeczywistym. W przypadku przedstawionego procesu mieszania w zbiornikach, SCADA zapewnia nie tylko wizualizację stanu procesów, ale również interfejs do zarządzania nimi. Przykładem zastosowania SCADA jest monitorowanie poziomów cieczy w zbiornikach, gdzie dane są zbierane z różnych czujników, a operatorzy mogą wprowadzać zmiany w procesie, zapewniając jego efektywność i bezpieczeństwo. SCADA wspiera też analizy historyczne, co pozwala na optymalizację procesów i podejmowanie lepszych decyzji operacyjnych. Dodatkowo, systemy SCADA są zgodne z normami IEC 61131-3, które określają standardy programowania w systemach automatyki, co czyni je niezawodnymi narzędziami w przemyśle.

Pytanie 34

Symbol graficzny oznacza zawór

A. przełączający.

B. maksymalny.

C. redukcyjny.

D. dławiący.

Symbol graficzny przedstawiony na zdjęciu jednoznacznie wskazuje na zawór maksymalny, który odgrywa kluczową rolę w układach hydraulicznych i pneumatycznych. Zawór maksymalny, znany również jako zawór przelewowy, służy do regulacji i ograniczania maksymalnego ciśnienia w systemie. Jego zasada działania opiera się na otwieraniu się zaworu w momencie, gdy ciśnienie przekroczy ustawioną wartość, co skutkuje odprowadzeniem nadmiaru cieczy lub gazu. Praktyczne zastosowania obejmują przemysł motoryzacyjny, gdzie zabezpiecza silniki przed nadciśnieniem, oraz systemy hydrauliczne w maszynach budowlanych, gdzie ochrona przed uszkodzeniem komponentów jest kluczowa. Dobrą praktyką jest regularne przeglądanie i testowanie zaworów maksymalnych, aby zapewnić ich prawidłowe działanie, co jest zgodne z normami ISO 4414 i PN-EN 982. Odpowiednia kalibracja zaworów maksymalnych jest również niezbędna dla zachowania efektywności oraz bezpieczeństwa w eksploatacji.

Pytanie 35

Pokazany na rysunku sposób montowania podzespołów elektronicznych, na płytce obwodu drukowanego to

A. lutowanie.

B. spawanie.

C. klejenie.

D. zgrzewanie.

Lutowanie jest kluczową techniką montażu podzespołów elektronicznych na płytkach obwodów drukowanych. Proces ten polega na łączeniu elementów za pomocą stopu lutowniczego, który po podgrzaniu staje się płynny, a następnie, po ochłodzeniu, tworzy mocne połączenie zarówno elektryczne, jak i mechaniczne. Lutowanie jest szeroko stosowane w przemyśle elektronicznym, szczególnie w produkcji urządzeń, które muszą wykazywać niezawodność i długowieczność. W przypadku lutowania, istotne jest przestrzeganie standardów takich jak IPC-A-610, które definiują wymagania dotyczące jakości lutowanych połączeń. Przykładowo, lutowanie może być stosowane do montażu komponentów SMD (przez powierzchnię), gdzie precyzyjne i niezawodne połączenia są kluczowe. Dodatkowo, lutowanie może być realizowane zarówno ręcznie, jak i maszynowo, co pozwala na elastyczność w procesie produkcyjnym, zależnie od skali produkcji oraz wymagań jakościowych.

Pytanie 36

Osoba, która doświadczyła porażenia prądem elektrycznym, nie oddycha, natomiast krążenie krwi jest prawidłowe. Jakie czynności należy wykonać w odpowiedniej kolejności podczas udzielania pierwszej pomocy?

A. udrożnienie dróg oddechowych, wykonanie sztucznego oddychania i masaż serca

B. udrożnienie dróg oddechowych, wykonanie sztucznego oddychania

C. sztuczne oddychanie oraz masaż serca

D. ustawienie na boku, sztuczne oddychanie

Odpowiedź "udrożnienie dróg oddechowych, sztuczne oddychanie" jest prawidłowa, ponieważ w sytuacji, gdy osoba porażona prądem elektrycznym nie oddycha, ale krążenie jest zachowane, priorytetem jest zapewnienie prawidłowego przepływu powietrza do płuc. Procedura ta jest zgodna z wytycznymi Europejskiej Rady Resuscytacji, które podkreślają znaczenie udrożnienia dróg oddechowych jako pierwszego kroku w każdym przypadku zatrzymania oddechu. Udrożnienie dróg oddechowych można osiągnąć poprzez odpowiednią pozycję ciała poszkodowanego (np. metoda odchylenia głowy do tyłu, unieś podbródek) oraz usunięcie ewentualnych przeszkód, takich jak ciała obce. Następnie, sztuczne oddychanie powinno być przeprowadzane w celu dostarczenia tlenu do płuc poszkodowanego, co jest kluczowe dla uniknięcia niedotlenienia mózgu. Wsparcie w tej sytuacji może być realizowane poprzez metody takie jak wentylacja ustami ust lub przy użyciu urządzeń wentylacyjnych, jeśli są dostępne. W przypadku dalszego braku samodzielnego oddechu, konieczne może być wprowadzenie resuscytacji krążeniowo-oddechowej, jednak najpierw trzeba zająć się zapewnieniem drożności dróg oddechowych i wentylacji, co zgodne jest z zasadami w pierwszej pomocy.

Pytanie 37

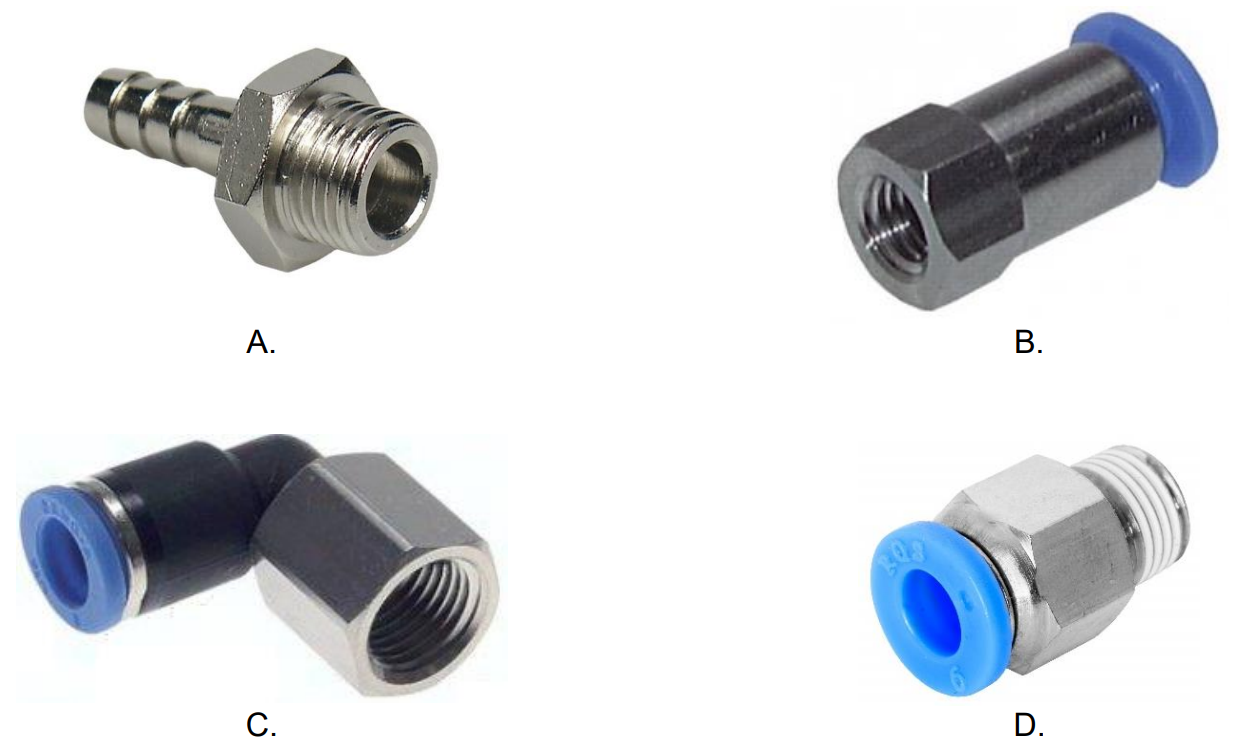

W pneumatycznym zaworze rozdzielającym 5/2 uszkodzeniu uległo wtykowe przyłącze proste z gwintem zewnętrznym. Którego przyłącza, z przedstawionych na rysunkach, należy użyć do naprawy zaworu?

A. A.

B. D.

C. B.

D. C.

Przyłącze oznaczone jako D jest poprawnym rozwiązaniem, ponieważ spełnia kryteria dotyczące uszkodzonego elementu w pneumatycznym zaworze rozdzielającym 5/2. Wtykowe przyłącze proste z gwintem zewnętrznym jest kluczowe dla zapewnienia szczelności i prawidłowego działania systemu pneumatycznego. Zastosowanie odpowiednich przyłączy to istotny aspekt w projektowaniu instalacji pneumatycznych, gdzie każdy element musi być zgodny z określonymi parametrami technicznymi. W praktyce, użycie przyłącza D pozwoli na łatwą i szybką wymianę uszkodzonego elementu, co zminimalizuje przestoje w pracy maszyny. W branży bardzo ważne jest stosowanie części zamiennych, które są zgodne z normami, takimi jak ISO 4414, które zalecają użycie komponentów o odpowiednich gwintach i kształtach. Dodatkowo, przyłącze D charakteryzuje się także wysoką odpornością na ciśnienie i korozję, co jest istotne w trakcie eksploatacji w trudnych warunkach. Takie podejście do wyboru przyłączy zapewnia dłuższą żywotność całej instalacji oraz zwiększa jej niezawodność.

Pytanie 38

Jakie są etapy podstawowych cykli działania sterownika PLC?

A. Inicjalizacja sterownika, aktualizacja stanu wejść, wykonanie programu, aktualizacja stanu wyjść

B. Aktualizacja stanu wejść, inicjalizacja sterownika, aktualizacja stanu wyjść, wykonanie programu

C. Aktualizacja stanu wyjść, inicjalizacja sterownika, wykonanie programu, uaktualnianie stanu wejść

D. Inicjalizacja sterownika, aktualizacja stanu wyjść, aktualizacja stanu wejść, wykonanie programu

Odpowiedź podana jako prawidłowa opisuje właściwą kolejność cykli pracy sterownika PLC. Proces ten zaczyna się od inicjalizacji sterownika, która przygotowuje system do działania, ustalając wszystkie niezbędne parametry i konfiguracje. Następnie następuje aktualizacja stanu wejść, gdzie sterownik odczytuje dane z urządzeń zewnętrznych, takich jak czujniki. Kolejnym krokiem jest wykonanie programu, w którym sterownik przetwarza zebrane dane i podejmuje decyzje na podstawie zdefiniowanych algorytmów. Na końcu następuje aktualizacja stanu wyjść, co oznacza wysłanie sygnałów do urządzeń wykonawczych, takich jak siłowniki czy przekaźniki. Przykładowo, w aplikacji automatyki przemysłowej, po odczytaniu sygnału z czujnika temperatury, sterownik może podjąć decyzję o włączeniu systemu chłodzenia. Dobre praktyki wskazują, że ta sekwencja cykli zapewnia maksymalną efektywność i niezawodność w działaniu systemu PLC, co jest kluczowe w przemysłowych zastosowaniach automatyki.

Pytanie 39

Który z podanych elementów przedstawiono na rysunku?

A. Sprężarkę powietrza.

B. Silnik pneumatyczny.

C. Pompę hydrauliczną.

D. Silnik hydrauliczny.

Wybór pompy hydraulicznej, sprężarki powietrza lub silnika pneumatycznego jako odpowiedzi jest nieuzasadniony. Pompę hydrauliczną myli się często z silnikiem ze względu na podobieństwo w wyglądzie i zastosowaniach, jednak funkcje tych urządzeń są zasadniczo różne. Pompy hydrauliczne są przeznaczone do przetwarzania energii mechanicznej na energię płynu, a ich zadaniem jest zwiększenie ciśnienia cieczy, podczas gdy silniki hydrauliczne przekształcają energię płynu w energię mechaniczną. Osoby, które wybierają sprężarkę powietrza, mogą mylić ją z silnikiem pneumatycznym, który z kolei działa na zasadzie przekształcania energii sprężonego powietrza w ruch mechaniczny. Takie pomyłki wynikają z braku zrozumienia podstawowych zasad działania tych maszyn oraz ich przeznaczenia. W rzeczywistości, każdy z tych elementów ma inne zastosowania, co jest kluczowe dla funkcjonowania różnorodnych systemów mechanicznych. Właściwy dobór urządzenia do konkretnej aplikacji jest istotny dla efektywności systemu, dlatego niezbędne jest zrozumienie różnic w działaniu i funkcji tych urządzeń. Ignorowanie tych różnic może prowadzić do niewłaściwej eksploatacji i problemów w pracy systemów hydraulicznych czy pneumatycznych.

Pytanie 40

Na płytce drukowanej w miejscach oznaczonych cyframi 1, 2, 3 należy zamontować

A. 1 - kondensator elektrolityczny, 2 - rezystor, 3 - diodę prostowniczą.

B. 1 - kondensator elektrolityczny, 2 - diodę prostowniczą, 3 - rezystor.

C. 1 - diodę prostowniczą, 2 - kondensator elektrolityczny, 3 - rezystor.

D. 1 - diodę prostowniczą, 2 - rezystor, 3 - kondensator elektrolityczny.

Twoja odpowiedź jest prawidłowa. Miejsce oznaczone cyfrą 1 jest przeznaczone na diodę prostowniczą, co można zidentyfikować po charakterystycznym symbolu diody, który często przedstawia trójkąt i linię. Dioda prostownicza jest kluczowym elementem w obwodach elektronicznych, gdzie pełni funkcję prostowania prądu, co jest istotne w zasilaczach i układach rectifier. Miejsce oznaczone cyfrą 2 jest przeznaczone na kondensator elektrolityczny. Kondensatory te są używane głównie do filtracji w zasilaczach oraz do stabilizacji napięcia, co jest niezbędne dla prawidłowego działania układów elektronicznych. Ostatnie miejsce, oznaczone cyfrą 3, jest przeznaczone na rezystor. Rezystory są powszechnie stosowane do ograniczenia przepływu prądu w obwodach oraz do regulacji napięcia. Zrozumienie funkcji tych komponentów jest kluczowe w projektowaniu i analizie obwodów elektronicznych, a ich prawidłowy montaż na płytce drukowanej zgodnie z oznaczeniami jest niezbędny dla stabilności i bezpieczeństwa całego układu.
