Informacje o egzaminie:

Zawód: Technik pojazdów samochodowych
Kwalifikacja: MOT.02 - Obsługa, diagnozowanie oraz naprawa mechatronicznych systemów pojazdów samochodowych
Data rozpoczęcia: 7 czerwca 2026 20:38
Data zakończenia: 7 czerwca 2026 20:49

Egzamin zdany!

Wynik: 33/40 punktów (82,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Rysunek przedstawia rozrusznik sprzęgany

A. elektromagnetycznie z zębnikiem przesuwnym.

B. mechanicznie z zębnikiem przesuwnym.

C. bezwładnościowo.

D. elektromagnetycznie z wirnikiem przesuwnym.

Ten rozrusznik z obrazka to klasyczny przykład elektromagnetycznego rozrusznika. Używa zębnika przesuwnego, żeby połączyć się z kołem zamachowym silnika. Jak włączasz kluczyk, prąd leci przez elektromagnes, co sprawia, że ząb zębnika przesuwa się do przodu i łączy z kołem zamachowym. To naprawdę skuteczne i fajne rozwiązanie, bo pozwala na gładkie uruchamianie silnika i zmniejsza ryzyko psucia się mechanizmów. Wiele nowoczesnych aut, jak osobówki czy dostawczaki, a nawet maszyny przemysłowe korzystają z takich rozruszników, bo są niezawodne i efektywne. Dzięki elektromagnetyzmowi, cała konstrukcja jest prostsza i lżejsza, co pomaga w oszczędzaniu paliwa i lepszej efektywności energetycznej.

Pytanie 2

Całkowitą diagnostykę alternatora przeprowadza się

A. w trakcie jazdy samochodem

B. wykonując pomiar napięcia w akumulatorze

C. analizując go na stanowisku testowym

D. uzupełniając akumulator

Diagnostyka alternatora podczas jazdy samochodem nie jest skuteczną metodą, ponieważ w warunkach ruchu trudno jest uzyskać obiektywne i dokładne pomiary. W trakcie jazdy wiele zmiennych, takich jak obciążenie silnika czy zmiany prędkości, mogą wpływać na działanie alternatora, co może prowadzić do błędnych wniosków. Z kolei pomiar napięcia akumulatora, choć przydatny, nie dostarcza pełnego obrazu stanu alternatora, gdyż może on działać poprawnie, ale akumulator może mieć problemy z naładowaniem. Doładowanie akumulatora również nie jest metodą diagnostyczną dla alternatora, ponieważ skupia się jedynie na akumulatorze, a nie na samym alternatorze i jego wydajności. Takie podejścia mogą prowadzić do mylnego przekonania, że alternator działa prawidłowo, gdy w rzeczywistości może on nie spełniać standardów wydajności. Dlatego ważne jest, aby korzystać z odpowiednich stanowisk probierczych, które są zaprojektowane do szczegółowej analizy stanu alternatora, aby uniknąć problemów związanych z nieefektywną diagnostyką.

Pytanie 3

Przedstawiony na rysunku układ tranzystorowy diagnozuje się poprzez pomiar

A. wzmocnienia napięciowego.

B. napięcia przebicia złącza.

C. wzmocnienia prądowego.

D. zmiany polaryzacji zasilania.

Pomiar wzmocnienia prądowego, czyli beta, to mega ważna sprawa, jeśli chodzi o diagnostykę tranzystora. Wzmocnienie to pokazuje, jak dobrze tranzystor potrafi wzmacniać sygnał prądowy. Tak naprawdę beta mówi nam, jaki jest stosunek prądu kolektora do prądu bazy. To wiedza niezbędna w różnych układach elektronicznych, zwłaszcza w audio, gdzie tranzystory są wykorzystywane do wzmacniania dźwięku. Inżynierowie muszą wiedzieć, jaka jest wartość beta, żeby móc dobrać odpowiednie części do określonej jakości dźwięku. Zresztą, przed użyciem tranzystora w jakimkolwiek układzie, warto zrobić testy wzmocnienia prądowego. Dzięki temu można wyłapać uszkodzone elementy. Pamiętaj też, że wzmocnienie prądowe może się zmieniać w zależności od temperatury czy warunków, a to też trzeba brać pod uwagę. Zrozumienie tego tematu jest kluczowe dla każdego, kto myśli o elektronice.

Pytanie 4

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 5

Aby wykonać końcówki konektorowe na przewodach elektrycznych w pojeździe, jaka narzędzie powinno być użyte?

A. szczypce płaskie

B. zaciskarkę

C. szczypce okrągłe

D. obcęgi

Zaciskarka to takie narzędzie, które fajnie sprawdza się przy zakładaniu konektorów na przewody elektryczne. Dzięki niej, łączenie przewodów z konektorami staje się prostsze i bardziej pewne, co jest mega ważne, żeby wszystko działało jak należy. Kiedy używamy zaciskarki, mamy pewność, że konektor jest dobrze dociskany, a to z kolei wpływa na trwałość połączenia. W branży mówią, że normy jak ISO 9001 są istotne, bo podkreślają wagę użycia odpowiednich narzędzi, co przekłada się na bezpieczeństwo w autach. A gdy nieprawidłowo połączymy przewody, możemy się natknąć na problemy z elektryką, co jest ostatnią rzeczą, jakiej chcielibyśmy w samochodzie. Dlatego korzystanie z zaciskarki to kluczowa sprawa przy montażu instalacji elektrycznych. No i pamiętaj, żeby od czasu do czasu sprawdzać, w jakim stanie jest Twoja zaciskarka, bo to ważne dla jej efektywności i zgodności z wymaganiami technicznymi.

Pytanie 6

Akumulator o pojemności 45[Ah], po całkowitym wyczerpaniu był zasilany prądem 2,5[A] przez 12 godzin, co pozwoliło mu na naładowanie do poziomu

A. 24 [Ah]

B. 30 [Ah]

C. 12 [Ah]

D. 45 [Ah]

Wybór niepoprawnej odpowiedzi często wynika z błędnych założeń dotyczących procesu ładowania akumulatorów oraz ich pojemności. Odpowiedzi takie jak 24 Ah mogą sugerować, że osoba sądzi, iż akumulator został naładowany tylko częściowo lub że doszło do jakiegoś rodzaju strat energetycznych podczas ładowania, co w tym przypadku nie ma miejsca. Z kolei odpowiedzi 12 Ah i 45 Ah również opierają się na błędnych rozumowaniach; przy założeniu, że akumulator był całkowicie rozładowany, 12 Ah sugeruje zbyt niski poziom naładowania, natomiast 45 Ah implikuje pełne naładowanie, co w wyniku realnego ładowania 2,5 A przez 12 h nie jest osiągalne. Kluczowe jest, aby zrozumieć, że podczas ładowania akumulatora jego pojemność nie wzrasta w sposób liniowy ani nie może przekroczyć nominalnej pojemności. Dobrą praktyką jest również zrozumienie charakterystyki akumulatorów, które wskazują, że ich efektywność ładowania może być różna w zależności od technologii, co może prowadzić do nieporozumień w obliczeniach. Właściwe podejście do obliczeń związanych z pojemnością akumulatorów powinno zawsze opierać się na danych technicznych oraz zaleceniach producenta.

Pytanie 7

Podczas diagnostyki sondy lambda w układzie jednoprzewodowym, jaką wartość należy zmierzyć testerem tej sondy?

A. napięcie na przewodzie sygnałowym

B. rezystancję na przewodzie zasilającym

C. napięcie na przewodzie zasilającym

D. rezystancję na przewodzie sygnałowym

Odpowiedź wskazująca na pomiar napięcia na przewodzie sygnałowym sondy lambda jest poprawna, ponieważ ten przewód odpowiada za przesyłanie sygnału do jednostki sterującej silnikiem (ECU). Sonda lambda pracuje na zasadzie pomiaru zawartości tlenu w spalinach, a zmieniające się napięcie na przewodzie sygnałowym odzwierciedla te zmiany. W praktyce, napięcie to powinno oscylować między 0,1 a 0,9 V, co świadczy o poprawnym działaniu sondy. Diagnostyka poprzez pomiar tego napięcia jest standardową procedurą, która pozwala na szybkie zidentyfikowanie usterek oraz oceny efektywności układu wydechowego. Dobre praktyki sugerują, aby przed przystąpieniem do pomiarów upewnić się, że silnik osiągnął odpowiednią temperaturę roboczą, co zapewnia prawidłowe działanie sondy lambda.

Pytanie 8

Na rysunku przedstawiono schemat gniazda elektrycznego stosowanego do podłączenia

A. dodatkowego oświetlenia

B. zestawu diagnostycznego OBD

C. instalacji elektrycznej przyczepy

D. komputera pokładowego

Schemat przedstawiony na rysunku to standardowe 7-pinowe gniazdo elektryczne (typu N), które jest powszechnie stosowane w Europie do podłączenia instalacji elektrycznej przyczep samochodowych. Gniazdo to pozwala na przesyłanie zasilania oraz sygnałów do różnych komponentów przyczepy, takich jak światła, kierunkowskazy czy hamulce. Ważne jest, aby przy podłączaniu przyczepy do pojazdu stosować gniazdo zgodne z normami, aby zapewnić bezpieczeństwo i niezawodność działania. Zgodność ze standardami, takimi jak norma ISO 1185, gwarantuje, że połączenia będą poprawne i funkcjonalne. Stosując gniazdo 7-pinowe, użytkownicy mogą być pewni, że ich przyczepa będzie odpowiednio zasilana, co jest kluczowe dla bezpieczeństwa na drodze. Często spotykanym zastosowaniem tego typu gniazd są przyczepy kempingowe oraz przyczepy do transportu towarów. Znajomość i umiejętność poprawnego podłączenia instalacji elektrycznej przyczepy jest niezbędna, aby uniknąć awarii i zapewnić pełną funkcjonalność zestawu samochodowego.

Pytanie 9

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 10

W nowoczesnych pojazdach zakres działań związanych z obsługą układu zapłonowego w silnikach ZI nie obejmuje

A. okresowej wymiany świec zapłonowych (zwykle co 30000 km – 45000 km)

B. sprawdzania lub regulacji kąta wyprzedzenia zapłonu

C. pomiaru napięcia ładowania akumulatora na biegu jałowym

D. okresowej wymiany przewodów zapłonowych (zwykle co 30000 km - 60000 km)

W kontekście układu zapłonowego silników ZI, ważne jest, aby zrozumieć rolę niektórych komponentów oraz procedur serwisowych, które są kluczowe dla prawidłowego funkcjonowania tego układu. Regularna wymiana świec zapłonowych oraz przewodów zapłonowych jest niezbędna, ponieważ te elementy odpowiadają za inicjację procesu spalania. Ich zużycie może prowadzić do problemów z uruchamianiem silnika oraz niestabilnej pracy. Kąt wyprzedzenia zapłonu jest również ważnym aspektem, który może wpływać na osiągi silnika i efektywność spalania. Nieprawidłowa regulacja może prowadzić do zwiększonego zużycia paliwa, a także emisji spalin. Typowym błędem myślowym jest mylenie funkcji akumulatora z funkcjami układu zapłonowego. Akumulator, choć kluczowy dla rozruchu silnika i zasilania systemów elektronicznych, nie jest częścią samego procesu zapłonu. Dlatego pomiar napięcia ładowania akumulatora, choć ważny w kontekście ogólnej diagnostyki elektrycznej pojazdu, nie ma bezpośredniego wpływu na obsługę układu zapłonowego. Pojmowanie tych różnic jest kluczowe dla skutecznej diagnostyki i obsługi nowoczesnych systemów motoryzacyjnych.

Pytanie 11

Widoczny na rysunku oscylogram otrzymany w trakcie wykonywania diagnostyki układu sterowania potwierdza, że

A. współczynnik wypełnienia badanego sygnału wynosi około 20/20 x 100%.

B. wartość średnia napięcia badanego sygnału jest równa około 7,5V.

C. okres badanego sygnału sterującego jest równy około 20 ms.

D. częstotliwość badanego sygnału wynosi około 250 Hz.

Odpowiedź dotycząca częstotliwości sygnału wynoszącej około 250 Hz jest prawidłowa, ponieważ na oscylogramie możemy zauważyć, że jeden pełny cykl sygnału trwa około 4 ms. Częstotliwość sygnału jest obliczana jako odwrotność okresu, co oznacza, że częstotliwość (f) jest równa 1/okres (T). Po obliczeniu f=1/(4 ms) otrzymujemy 250 Hz. W praktyce, zrozumienie częstotliwości sygnału ma kluczowe znaczenie w diagnostyce układów sterowania, ponieważ pozwala na ocenę stabilności i prawidłowego działania systemów. W branży automatyki i elektroniki, częstotliwość sygnałów kontrolnych jest kluczowym parametrem, który wpływa na odpowiedź systemu na zmiany. Stosując zasady analizy sygnałów, inżynierowie mogą skutecznie diagnozować i optymalizować działanie systemów sterujących, co jest zgodne z najlepszymi praktykami w inżynierii systemów. W ten sposób, znajomość częstotliwości sygnałów pozwala na szybsze identyfikowanie problemów i zwiększa efektywność procesów diagnostycznych.

Pytanie 12

Co może być przyczyną, że jedna żarówka w układzie świateł hamowania nie świeci?

A. spalony bezpiecznik

B. zwarcie w obwodzie

C. uszkodzona żarówka

D. wadliwy wyłącznik stop

Odpowiedź "uszkodzona żarówka" jest prawidłowa, ponieważ w obwodzie świateł hamowania każda żarówka działa jako element roboczy. Jeśli jedna z żarówek ulegnie uszkodzeniu, wówczas przepływ prądu przez obwód zostanie przerwany, co skutkuje brakiem świecenia świateł hamowania. W praktyce, regularna kontrola stanu żarówek oraz ich wymiana na nowe, zgodne z wymaganiami producenta, są kluczowe dla zapewnienia bezpieczeństwa na drodze. Zgodnie z normami branżowymi, zaleca się wymianę żarówek w parze, aby zapewnić równowagę intensywności światła. Warto także pamiętać, że współczesne pojazdy coraz częściej korzystają z technologii LED, które są bardziej trwałe, ale również wymagają odpowiedniego doboru i montażu, aby uniknąć problemów z oświetleniem.

Pytanie 13

Jakim urządzeniem dokonuje się pomiaru wartości prądu, który wykorzystuje wentylator chłodnicy?

A. częstotliwościomierza

B. woltomierza

C. omomierza

D. amperomierza

Amperomierz jest przyrządem służącym do pomiaru natężenia prądu elektrycznego w obwodzie. Użycie amperomierza do pomiaru prądu pobieranego przez wentylator chłodnicy jest standardową praktyką w sektorze inżynieryjnym i energetycznym. Amperomierze mogą być analogowe lub cyfrowe, a ich zastosowanie umożliwia określenie, ile prądu wentylator zużywa w danym momencie, co jest kluczowe dla oceny jego efektywności energetycznej. W przypadku wentylatorów chłodniczych, monitorowanie prądu może pomóc w identyfikacji problemów, takich jak zablokowanie wirnika, co prowadzi do zwiększonego poboru energii. Dobrą praktyką jest regularne sprawdzanie wartości prądu, co pozwala na wczesne wykrywanie usterek i zapobiega nieefektywnemu działaniu systemu.

Pytanie 14

Na schemacie przedstawiono elektryczny układ zapłonowy

A. rozdzielaczowy Twin Spark.

B. bezrozdzielaczowy typu DIS.

C. rozdzielaczowy z cewkami dwubiegunowymi.

D. bezrozdzielaczowy z indywidualnymi cewkami zapłonowymi.

Wybór odpowiedzi inne niż bezrozdzielaczowy typ DIS może wynikać z nieporozumienia dotyczącego działania i konstrukcji różnych typów układów zapłonowych. Odpowiedzi rozdzielaczowy Twin Spark oraz rozdzielaczowy z cewkami dwubiegunowymi sugerują, że układ ten posiada mechaniczny rozdzielacz, co jest niezgodne z przedstawionym schematem. Rozdzielacz zapłonowy w tradycyjnych układach, w których każda cewka zapłonowa jest podłączona do pojedynczej świecy zapłonowej, wymaga synchronizacji mechanicznej, co wprowadza dodatkowe źródło awarii i może prowadzić do zwiększonego zużycia komponentów. W przypadku układu DIS, poprzez eliminację rozdzielacza, poprawia się niezawodność oraz zmniejsza ilość ruchomych elementów, co jest zgodne z najlepszymi praktykami w inżynierii motoryzacyjnej. Odpowiedź dotycząca bezrozdzielaczowego z indywidualnymi cewkami zapłonowymi również mija się z celem. Choć w niektórych nowoczesnych układach stosuje się indywidualne cewki dla każdego cylindra, układ przedstawiony na schemacie wyraźnie wskazuje na zastosowanie dwóch cewek zapłonowych, co jest charakterystyczne dla DIS. Zrozumienie różnicy między tymi układami jest kluczowe dla prawidłowego diagnozowania i serwisowania nowoczesnych silników, co ma bezpośredni wpływ na efektywność ich działania oraz zgodność z normami emisji spalin.

Pytanie 15

Na ilustracji przedstawiono układ

A. mechanizmu podnoszenia szyb.

B. elektrycznego hamulca postojowego.

C. rozrusznika z przekładnią planetarną.

D. elektrycznego wspomagania kierownicy.

Elektryczny hamulec postojowy to nowoczesne rozwiązanie stosowane w wielu samochodach. Na ilustracji widoczne są kluczowe elementy układu, takie jak silnik elektryczny, przekładnia oraz mechanizm zębaty. Silnik elektryczny, który jest sercem tego systemu, jest odpowiedzialny za zaciąganie hamulca w sposób automatyczny i wydajny. W przeciwieństwie do tradycyjnych hamulców ręcznych, elektryczny hamulec postojowy oferuje większą wygodę oraz bezpieczeństwo, eliminując potrzebę manualnego zaciągania hamulca. W praktyce, ten system często współpracuje z systemami kontroli trakcji oraz stabilizacji toru jazdy, co zwiększa komfort użytkowania pojazdu. Dodatkowo, dzięki zastosowaniu elektryczności, zmniejsza się zużycie elementów mechanicznych, co przekłada się na dłuższą żywotność tych komponentów. Takie rozwiązania są zgodne z normami i trendami w branży motoryzacyjnej, które dążą do automatyzacji i poprawy ergonomii pojazdów.

Pytanie 16

Multimetrem cyfrowym (np. DT830) nie można

A. sprawdzić ciągłości przewodów rozruchowych.

B. zmierzyć natężenia prądu pobieranego przez radioodtwarzacz w trybie czuwania.

C. zmierzyć napięcia ładowania na biegu jałowym.

D. zmierzyć średnicy wewnętrznej klemy akumulatora.

To świetnie, że zauważyłeś, że nie można zmierzyć średnicy wewnętrznej klemy akumulatora multimetr, jak DT830. Te urządzenia są do pomiarów elektrycznych, jak napięcie czy natężenie prądu, a nie do sprawdzania średnicy. Żeby dobrze zmierzyć średnicę, potrzebujemy suwmiarki albo innego narzędzia mechanicznego. W kontekście akumulatorów w autach dobrze jest mieć pewność, że klemę pasuje do przewodów, bo to zapewnia lepszą przewodność prądu. Pamiętaj, że każde narzędzie ma swoje przeznaczenie, i ważne, żeby korzystać z tych właściwych, by uzyskać dokładne wyniki. W każdym przypadku dobrze znać, jakie narzędzia są odpowiednie do pomiarów, to zawsze się przydaje!

Pytanie 17

Który rysunek przedstawia symbol graficzny diody Zenera?

A. A.

B. B.

C. C.

D. D.

Symbol graficzny diody Zenera, który znalazłeś w rysunku D, jest naprawdę ważny w schematach elektronicznych. Jak dla mnie, jeśli potrafisz go rozpoznać, to już jesteś na dobrej drodze do zrozumienia, jak działa ten komponent. Diody Zenera są super przydatne, a ich główna rola to stabilizacja napięcia w obwodach. Wiesz, że to, co je odróżnia od zwykłych diod prostowniczych, to umiejętność prowadzenia prądu wstecz po przekroczeniu napięcia Zenera? Te równoległe linie na końcu symbolu pokazują, że dioda pracuje w trybie regulacji. Używa się ich głównie w zasilaczach i układach, gdzie stabilność napięcia jest niezbędna, żeby wszystko działało jak należy. Dlatego można je często spotkać w zasilaczach do różnych urządzeń elektronicznych - chronią przed przepięciami i to naprawdę ważne!

Pytanie 18

Aby usunąć usterkę w panelu sterującym systemem klimatyzacji pojazdu, w celu zweryfikowania funkcjonowania naprawionego modułu, uszkodzony rezystor SMD, oznaczony na schemacie ideowym jako 3R3 / ±10%, można tymczasowo zastąpić dwoma rezystorami o wartości

A. 1,6 Ω / ±5% połączonymi równolegle

B. 1.6 kΩ / ±5% połączonymi szeregowo

C. 6,8 Ω / ±5% połączonymi równolegle

D. 6,8 kΩ / ±5% połączonymi równolegle

Odpowiedź 6,8 Ω / ±5% połączone równolegle jest poprawna, ponieważ połączenie dwóch rezystorów o tej wartości w konfiguracji równoległej pozwoli na uzyskanie odpowiedniej wartości impedancji zbliżonej do 3,3 Ω, co jest wartością nominalną uszkodzonego rezystora. Zgodnie z zasadami obliczania rezystancji w połączeniu równoległym, korzystamy z wzoru 1/R = 1/R1 + 1/R2. Dla dwóch identycznych rezystorów o wartości 6,8 Ω, wynikiem będzie 3,4 Ω - bliskie wymaganej wartości 3R3. Zastosowanie tej metody jest powszechną praktyką w elektronice, gdzie naprawy układów elektronicznych wymagają tymczasowego zastąpienia uszkodzonych komponentów. Użycie rezystorów SMD w układach sterowania klimatyzacją jest standardem, dlatego umiejętność precyzyjnego obliczenia wartości zastępczych jest niezbędna dla techników i inżynierów. Ponadto, stosowanie rezystorów o tolerancji ±5% zapewnia akceptowalne marginesy błędu, co jest istotne podczas testowania funkcji naprawionych modułów.

Pytanie 19

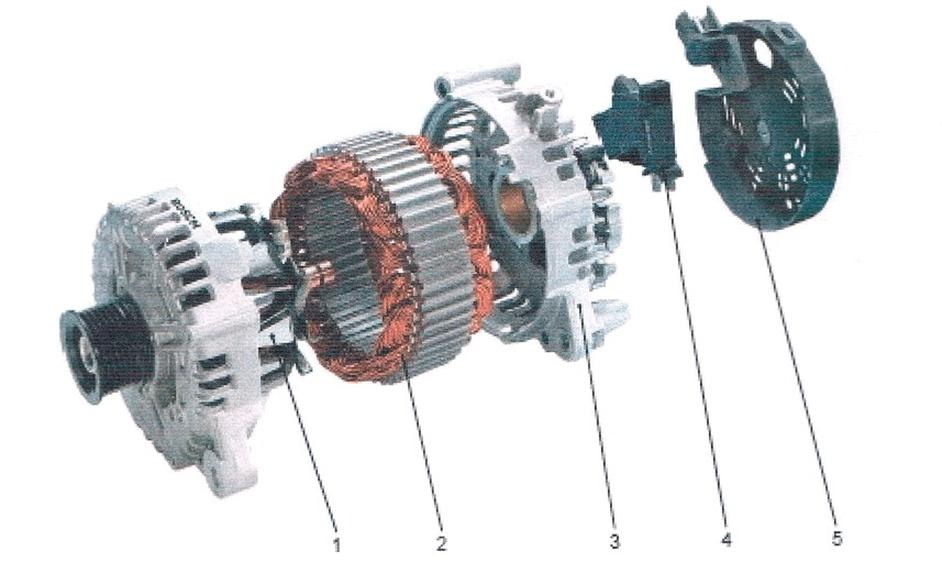

Regulator napięcia w rozłożonym na części alternatorze oznaczony jest numerem

A. 1.

B. 2.

C. 3.

D. 4.

Poprawna odpowiedź to numer 4, który oznacza regulator napięcia w rozłożonym na części alternatorze. Regulator napięcia jest kluczowym elementem alternatora, który odpowiada za utrzymanie stabilnego napięcia wyjściowego, niezależnie od wahań prędkości obrotowej silnika czy obciążenia elektrycznego. W praktyce ma to ogromne znaczenie, ponieważ zbyt wysokie napięcie może uszkodzić podzespoły elektryczne w pojeździe, podczas gdy zbyt niskie napięcie może prowadzić do niewystarczającego ładowania akumulatora. Regulator napięcia kontroluje także proces ładowania akumulatora, co jest zgodne z normami branżowymi dotyczącymi niezawodności systemów elektrycznych w pojazdach. W kontekście diagnostyki, ważne jest, aby regularnie sprawdzać stan regulatora napięcia, ponieważ jego uszkodzenie często objawia się migającymi kontrolkami na desce rozdzielczej lub problemami z rozruchem. Utrzymanie prawidłowego napięcia to nie tylko kwestia bezpieczeństwa, ale również efektywności energetycznej systemu elektrycznego pojazdu.

Pytanie 20

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 21

Zaświecenie na desce rozdzielczej, przedstawionej na ilustracji, lampki kontrolnej informuje kierowcę o

A. usterce w układzie oświetlenia kabiny.

B. usterce w układzie oświetlenia pojazdu.

C. włączeniu świateł mijania.

D. podłączeniu dodatkowego oświetlenia, np. przyczepy.

Ikona, którą widzisz na desce rozdzielczej, to dość znany symbol, który mówi o problemie z oświetleniem w samochodzie. To znaczy, że może być coś nie tak z jednym lub więcej światłami zewnętrznymi, co jest super ważne dla bezpieczeństwa na drodze. Mogą być to np. światła przednie, tylne, kierunkowskazy albo hamulce. Jak coś z tym jest nie tak, to może to bardzo utrudniać widoczność i informowanie innych kierowców o twoich zamiarach. Jeśli ta kontrolka się zaświeci, to warto od razu sprawdzić wszystkie światła w samochodzie. No i trzeba zwrócić uwagę na ewentualne uszkodzenia żarówek czy kabli, bo to też może być przyczyną. Zgodnie z zasadami bezpieczeństwa, wszystkie światła muszą działać, żeby uniknąć wypadków i zadbać o bezpieczeństwo wszystkich na drodze.

Pytanie 22

Rezystancja włókna żarnika w standardowej żarówce samochodowej H7 55W, działającej w obwodzie prądu stałego, wynosi w przybliżeniu

A. 8,8 Ω

B. 0,6 Ω

C. 6,7 Ω

D. 2,6 Ω

Właściwa odpowiedź, 2,6 Ω, odnosi się do typowej rezystancji włókna żarnika w żarówkach H7 55W, które są powszechnie stosowane w samochodowych systemach oświetleniowych. Włókna żarnikowe żarówek są zaprojektowane tak, aby osiągały optymalną temperaturę roboczą i emitowały światło o odpowiedniej jasności, a ich rezystancja jest kluczowym parametrem, który wpływa na uzyskiwaną moc. Dla konkretnej żarówki H7, przy zasilaniu z obwodu prądu stałego, rezystancja wynosi około 2,6 Ω, co jest zgodne z normami branżowymi. Zrozumienie tej wartości jest istotne w kontekście projektowania układów elektrycznych i diagnostyki systemów oświetleniowych w pojazdach. Na przykład, nieprawidłowa rezystancja może wskazywać na uszkodzenie żarówki lub problem z obwodem zasilającym, co może prowadzić do słabszego oświetlenia lub awarii. Dlatego ważne jest, aby technicy i inżynierowie rozumieli, jak rezystancja wpływa na wydajność i bezpieczeństwo systemów oświetleniowych.

Pytanie 23

Na przedstawionym schemacie czerwoną elipsą zaznaczono

A. diody obwodu wzbudzenia.

B. szczotki regulatora napięcia.

C. mostek prostowniczy alternatora.

D. układ Graetza.

Mostek prostowniczy alternatora, zaznaczony na schemacie czerwoną elipsą, to kluczowy element, który umożliwia konwersję prądu przemiennego generowanego przez wirnik alternatora na prąd stały, który jest niezbędny do zasilania układów elektrycznych pojazdu. Mostek składa się z czterech diod, które są odpowiednio połączone, tworząc konfigurację Graetza. W praktyce, mostek prostowniczy zapewnia stabilne napięcie, co jest szczególnie ważne w systemach ładowania akumulatorów. W zastosowaniach samochodowych zapewnia on ciągłe zasilanie, eliminując wahania napięcia, które mogłyby uszkodzić komponenty elektroniczne. Zgodnie z dobrymi praktykami branżowymi, przy wymianie mostka prostowniczego zaleca się również sprawdzenie pozostałych elementów alternatora, aby zapewnić ich prawidłowe działanie i uniknąć potencjalnych awarii w przyszłości. Właściwe zrozumienie funkcji mostka prostowniczego jest kluczowe dla każdego technika zajmującego się diagnostyką i naprawą systemów elektrycznych w pojazdach.

Pytanie 24

Zakres prac związanych z obsługą oraz diagnostyką zdemontowanego alternatora na stanowisku pomiarowym nie obejmuje weryfikacji

A. uzwojeń twornika pod kątem zwarcia do masy

B. oporu uzwojeń twornika

C. obwodu wzbudzenia

D. wyłącznika elektromagnetycznego

Wyłącznik elektromagnetyczny to ważny element, ale przy obsłudze zdemontowanego alternatora, niekoniecznie musisz się nim przejmować. Właściwie, cała diagnostyka koncentruje się głównie na uzwojeniach, jak na przykład sprawdzenie twornika pod kątem zwarcia do masy i rezystancji. To naprawdę kluczowe czynności, które pozwalają ocenić, w jakiej kondycji jest alternator i czy działa jak powinien. Sprawdzanie uzwojeń wzbudzenia również jest istotne, bo ich uszkodzenie może spowodować kłopoty z generowaniem prądu. Generalnie, jeśli chcesz być dobrym specjalistą, warto znać te pomiary i umieć je wykonać. To po prostu dobrze mieć w swojej praktyce, jeśli chodzi o diagnostykę elektryki.

Pytanie 25

Zakres diagnostyki dotyczącej układu uruchamiania silnika w samochodzienie obejmuje

A. zmierzenia przekroju przewodów w instalacji układu uruchamiania.

B. zmierzenia napięcia uruchamiającego rozrusznik.

C. zmierzenia napięcia zasilającego rozrusznik.

D. sprawdzenia stanu połączenia rozrusznika z masą pojazdu.

Pomiar przekroju przewodów w instalacji układu rozruchu nie jest bezpośrednio związany z diagnostyką tego układu. W praktyce, diagnostyka układu rozruchu koncentruje się na badaniu parametrów elektrycznych, takich jak napięcia czy rezystancje, które mają kluczowe znaczenie dla prawidłowego funkcjonowania rozrusznika. Przekrój przewodów wpływa na ich zdolność do przenoszenia prądu, jednak nie jest bezpośrednim parametrem, który podlega diagnostyce w kontekście awarii rozruchu. Ważne jest, aby zgodnie z dobrymi praktykami branżowymi, wykonywać pomiary napięcia oraz kontrolować rezystancję połączeń, co pozwala na wykrycie potencjalnych problemów w instalacji elektrycznej pojazdu. Przekroczenie dopuszczalnych wartości tych parametrów może prowadzić do trudności w uruchomieniu silnika.

Pytanie 26

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 27

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

Uzwojenie stojana w rozłożonym na części rozruszniku oznaczone jest numerem

A. 3

B. 4

C. 5

D. 7

Uzwojenie stojana w rozruszniku oznaczone numerem 4 jest kluczowym elementem systemu rozruchowego pojazdu. Stojan, jako część silnika elektrycznego rozrusznika, odgrywa istotną rolę w generowaniu pola magnetycznego, które jest niezbędne do obrotu wirnika. Poprawna identyfikacja uzwojenia stojana jest niezbędna podczas diagnostyki i konserwacji rozrusznika. W praktyce, znajomość oznaczeń pozwala technikom na szybsze rozpoznanie problemów i ich skuteczne usunięcie. Na przykład, jeśli uzwojenie jest uszkodzone lub niepoprawnie podłączone, może to prowadzić do niewłaściwej pracy rozrusznika, co w konsekwencji wpłynie na zdolność pojazdu do uruchomienia. Zgodnie z normami branżowymi, każdy element rozrusznika powinien być regularnie sprawdzany i konserwowany, co obejmuje również odpowiednie oznaczenia i identyfikację uzwojeń. Dlatego znajomość tej specyfikacji jest nie tylko teoretyczna, ale ma kluczowe znaczenie w praktyce serwisowej.

Pytanie 29

Po wymianie mikrokontrolera MASTER magistrali CAN w instalacji 12 V pomiar kontrolny napięcia dowolnej szyny względem masy w stanie ustalonym (recesywnym) będzie wynosił około

A. 1,5 V

B. 2,0 V

C. 2,5 V

D. 3,5 V

Wybierając inne odpowiedzi, warto zwrócić uwagę na kilka istotnych zagadnień związanych z działaniem magistrali CAN. Na przykład, odpowiedzi 1,5 V i 2,0 V są zdecydowanie niższe od oczekiwanej wartości w stanie ustalonym, co sugeruje nieprawidłowe zrozumienie działania systemu. W przypadku magistrali CAN w stanie recesywnym, napięcia na liniach CAN_H i CAN_L powinny być zrównoważone i wynosić około 2,5 V, a wszelkie odchylenia w dół mogłyby wskazywać na problemy z zasilaniem lub błędnie działające urządzenia. Warto również zauważyć, że odpowiedzi 3,5 V są zbyt wysokie i mogą sugerować, że użytkownik nie uwzględnił faktu, iż w trybie recesywnym magistrala nie powinna generować sygnałów dominujących, które podnoszą napięcie. W praktyce, nieprawidłowe napięcia mogą prowadzić do kolizji na magistrali, co wpływa na komunikację między urządzeniami. Kluczowym elementem, który należy rozważyć, jest również zrozumienie, że każda nieprawidłowa interpretacja napięć może prowadzić do awarii systemu, co w kontekście aplikacji motoryzacyjnych lub przemysłowych może mieć poważne konsekwencje. Dlatego podstawą efektywnej diagnostyki i naprawy jest znajomość charakterystyki napięć na magistrali CAN, co jest niezbędne dla zapewnienia prawidłowego działania systemów, które z niej korzystają.

Pytanie 30

Po aktywacji świateł mijania żadna z żarówek H1 nie działa. Ustalono, że przekaźnik świateł mijania nie jest aktywowany, a przy pomocy próbnika napięcia potwierdzono poprawny sygnał sterowania oraz brak napięcia na konektorze do podłączenia żarówek. Opis sugeruje uszkodzenie

A. włącznika świateł mijania

B. obu żarówek

C. przekaźnika

D. przewodów zasilających żarówki H1

Odpowiedź wskazująca na uszkodzenie przekaźnika jest prawidłowa, ponieważ przekaźnik pełni kluczową rolę w układzie oświetlenia, umożliwiając załączanie i wyłączanie świateł. W sytuacji, gdy przekaźnik nie jest załączony, mimo że sygnał sterujący jest prawidłowy, napięcie nie dociera do konektora żarówek H1, co skutkuje ich nieświeceniem. W praktyce, przekaźniki są często stosowane w układach oświetleniowych, aby zmniejszyć obciążenie włączników oraz zminimalizować straty energii. Dobre praktyki w diagnostyce układów elektrycznych obejmują sprawdzenie przekaźników za pomocą multimetru, co pozwala na szybkie zidentyfikowanie problemu. Warto również pamiętać, że regularne przeglądy układów elektrycznych mogą zapobiegać uszkodzeniom przekaźników i innych komponentów, co zwiększa niezawodność systemu oświetleniowego.

Pytanie 31

Na której ilustracji przedstawiona jest świeca żarowa?

A. A.

B. B.

C. C.

D. D.

No to świeca żarowa, jak widzisz na obrazku C, to coś ważnego w silnikach Diesla. Jej głównym zadaniem jest podgrzewanie powietrza w komorze spalania, co bardzo ułatwia uruchamianie silnika, zwłaszcza gdy na dworze jest zimno. Budowa świecy składa się z rdzenia grzejnego i części mocujących, dzięki czemu można ją wkręcić bezpośrednio w głowicę. W praktyce zazwyczaj działa na napięciu 11-12 V, a czas podgrzewania to od 5 do 10 sekund, w zależności od temperatury. Jak świeca padnie, to masz problem z odpaleniem, co w zimie może być dość kłopotliwe. Dlatego dobrze jest co jakiś czas sprawdzać stan świec i wymieniać je, kiedy trzeba. Wiedza o tym elemencie silnika jest naprawdę ważna dla każdego, kto zajmuje się mechaniką, bo jak świeca nie działa, to silnik też nie działa, a to już całkiem poważna sprawa.

Pytanie 32

Na podstawie danych umieszczonych w tabeli wskaż, które części i materiały eksploatacyjne są niezbędne do wykonania usługi naprawy po wykonanym przeglądzie instalacji elektrycznej dwóch samochodów FIAT Stilo z silnikami 1,6 16V (103 KM).

Lp.	Przegląd instalacji elektrycznej	Wynik przeglądu
Lp.	Przegląd instalacji elektrycznej	Pojazd 1	Pojazd 2
1.	Stan akumulatora	D/U ¹⁾	D
2.	Poduszki powietrzne	D	D
3.	Włączniki, wskaźniki, wyświetlacze	D	D
4.	Reflektory	Lewy – W; Prawy – D/R	Lewy – D/R; Prawy – D
5.	Ustawienie reflektorów	R	R
6.	Wycieraczki	Lewa – D, Prawa – uszkodzone pióro ²⁾	Lewa – D, Prawa – uszkodzone pióro ²⁾
7.	Spryskiwacze	D/U	D/U
8.	Oświetlenie wnętrza	D	D
9.	Świece zapłonowe	D ³⁾	D ³⁾
10.	Oświetlenie zewnętrzne	D	D
W – wymienić; U – uzupełnić; D – stan dobry; R – przeprowadzić regulację ¹⁾ w przypadku akumulatora uzupełnić poziom elektrolitu ²⁾ w przypadku zużycia jednego pióra zaleca się wymianę kompletu piór ³⁾ w przypadku zużycia zaleca się wymianę kompletu świec

A. Płyn do spryskiwaczy, prawy reflektor, woda destylowana, dwa komplety piór wycieraczek.

B. Akumulator, prawy reflektor, komplet piór wycieraczek, płyn do spryskiwaczy.

C. Komplet świec zapłonowych, komplety piór wycieraczek, woda destylowana, płyn do spryskiwaczy.

D. Woda destylowana, lewy reflektor, dwa komplety piór wycieraczek, płyn do spryskiwaczy.

Wybór odpowiedzi zawierającej wodę destylowaną, lewy reflektor, dwa komplety piór wycieraczek oraz płyn do spryskiwaczy jest poprawny, ponieważ w pełni odpowiada wymaganiom określonym w tabeli. Na podstawie przeglądu instalacji elektrycznej obu samochodów FIAT Stilo z silnikami 1,6 16V, konieczne jest uzupełnienie płynu do spryskiwaczy oraz wymiana piór wycieraczek. Oba te elementy są kluczowe dla zapewnienia bezpieczeństwa i komfortu jazdy, zwłaszcza w trudnych warunkach atmosferycznych, gdzie dobra widoczność ma kluczowe znaczenie. Dodatkowo, wymiana lewego reflektora dla pojazdu 1 jest niezbędna, aby zapewnić prawidłowe oświetlenie drogi oraz zwiększyć widoczność podczas jazdy nocą. Uzupełnienie wody destylowanej w akumulatorze jest także istotnym elementem, ponieważ niewłaściwy poziom elektrolitu może prowadzić do problemów z uruchomieniem silnika oraz obniżenia wydajności akumulatora. Praktyczne zastosowanie tej wiedzy polega na umiejętnym zarządzaniu stanem technicznym pojazdu, co jest zgodne z najlepszymi praktykami w zakresie utrzymania pojazdów.

Pytanie 33

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

Jakie zjawisko umożliwia sterowanie przekaźnikiem kontaktronowym?

A. oddziaływanie elektryczne

B. oddziaływanie magnetyczne

C. prąd zmienny

D. prąd stały

Prawidłowa odpowiedź to pole magnetyczne, które jest kluczowym czynnikiem w procesie sterowania przekaźnikami kontaktronowymi. Te urządzenia wykorzystują zjawisko magnetyzmu do otwierania lub zamykania obwodów elektrycznych. Gdy prąd przepływa przez cewkę, wytwarza pole magnetyczne, które przyciąga lub odpycha zespół styków kontaktronu. To pozwala na bezstykowe przełączanie obwodów przy minimalnym zużyciu energii. Przykładem zastosowania przekaźników kontaktronowych są systemy alarmowe, gdzie ich niskoprądowy charakter oraz odporność na zakłócenia sprawiają, że są idealne do wykrywania otwarcia drzwi lub okien. Zastosowanie przekaźników w różnych aplikacjach, takich jak automatyka przemysłowa oraz systemy zdalnego sterowania, pokazuje znaczenie ich działania opartego na polach magnetycznych, co wpisuje się w standardy branżowe dotyczące efektywności energetycznej i niezawodności.

Pytanie 35

Po włączeniu świateł drogowych żadna żarówka H7 się nie zaświeca. Ustalono, że przekaźnik świateł drogowych działa, a próbnikiem potwierdzono obecność napięcia na złączach żarówek. Opis sugeruje uszkodzenie

A. obu żarówek

B. przekaźnika

C. przewodów zasilających żarówki H7

D. włącznika świateł drogowych

Zakładając, że przekaźnik i napięcie na konektorach są w porządku, nie można przypisać uszkodzenia obu żarówek do innej usterki, takiej jak uszkodzenie przewodów zasilających czy włącznika świateł. Usterka przewodów zasilających mogłaby skutkować brakiem napięcia na konektorach, co jest sprzeczne z podanymi informacjami. W przypadku uszkodzenia włącznika, również nie uzyskalibyśmy napięcia na konektorach, zatem logiczne wnioski prowadzą do konstatacji, że problem leży po stronie żarówek. Typowym błędem myślowym jest przypuszczenie, że usterka dotyczy innych elementów układu, gdyż zaobserwowano pewne symptomy, jak brak światła. Ważne jest, aby w diagnostyce elektronicznej stosować podejście systemowe, które uwzględnia wszystkie aspekty działania układu, a nie tylko poszczególne jego elementy. W przypadku wątpliwości, warto przeprowadzić dodatkowe testy, takie jak wymiana żarówek na nowe w celu potwierdzenia diagnozy.

Pytanie 36

W układzie zasilania, który podlega naprawie, uszkodzony transformator 230V/12 30A może być zastąpiony transformatorem

A. 230V/12 40A

B. 230V/12 20A

C. 230V/24 30A

D. 230V/24 20A

Transformator 230V/12 40A jest prawidłowym zamiennikiem dla uszkodzonego transformatora 230V/12 30A, ponieważ zachowuje tę samą wartość napięcia wyjściowego oraz zapewnia większą moc, co jest kluczowe w kontekście bezpieczeństwa i niezawodności układu zasilania. W praktyce oznacza to, że jeśli obciążenie wymaga do 30A, nowy transformator o parametrach 40A z łatwością spełni te wymagania, pracując w bezpiecznym zakresie. Użycie transformatora o wyższej wydajności prądowej minimalizuje ryzyko przegrzania i uszkodzenia urządzenia, co jest zgodne z zasadami doboru urządzeń elektrycznych zgodnie z normami IEC 61558. Właściwy dobór transformatora do danego obciążenia jest kluczowy dla prolongacji żywotności układów zasilania i zapewnienia ich stabilności operacyjnej. Przykładowo, w zastosowaniach audio lub w systemach oświetleniowych, gdzie stabilność zasilania jest istotna, wybór transformatora o większej wydajności prądowej jest zalecany.

Pytanie 37

Komutator stanowi jeden z komponentów

A. rozdzielacza zapłonu

B. alternatora

C. układu ABS

D. rozrusznika

Komutator jest kluczowym elementem rozrusznika, który ma za zadanie przekształcanie prądu stałego w prąd zmienny, co jest niezbędne do uruchomienia silnika spalinowego. Działa na zasadzie przełączania kierunku przepływu prądu w uzwojeniach, co umożliwia obrót wirnika. W praktyce, komutator umożliwia efektywne uruchomienie silnika poprzez dostarczenie odpowiedniego momentu obrotowego. Dobre praktyki w zakresie konserwacji rozrusznika sugerują regularne sprawdzanie stanu komutatora, co może zwiększyć jego żywotność. Zrozumienie roli komutatora w rozruszniku jest fundamentalne dla specjalistów zajmujących się diagnostyką i naprawą układów elektrycznych w pojazdach.

Pytanie 38

Aby prawidłowo zdiagnozować przekaźnik elektromagnetyczny, nie powinno się dokonywać pomiaru

A. rezystancji cewki elektromagnetycznej

B. rezystancji styków roboczych w stanie aktywacji

C. rezystancji styków roboczych w stanie spoczynkowym

D. zmiany rezystancji cewki w stanie aktywacji

Pomiar zmiany rezystancji cewki w stanie załączenia nie jest standardowym sposobem diagnostyki przekaźników elektromagnetycznych. Zazwyczaj, podczas testowania przekaźnika, ważne jest ocenienie stanu cewki, aby upewnić się, że jest ona w dobrym stanie i odpowiednio działa, kiedy jest zasilana. W praktyce, pomiar rezystancji cewki w stanie spoczynku jest kluczowy, ponieważ pozwala na wykrycie ewentualnych uszkodzeń i zwarć, co jest zgodne z ogólnymi praktykami w zakresie utrzymania ruchu i diagnostyki urządzeń elektrycznych. Diagnostyka powinna bazować na precyzyjnych pomiarach oraz analizie zachowania przekaźnika w różnych warunkach, co pozwala zminimalizować ryzyko awarii i zadowolenie klienta.

Pytanie 39

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 40

W celu zabezpieczenia dodatkowo zainstalowanego układu podgrzewania dysz spryskiwacza, który ma maksymalną moc 50 W w instalacji elektrycznej 12 V pojazdu, powinno się wykorzystać standardowy bezpiecznik o natężeniu prądu

A. 30 A

B. 10 A

C. 20 A

D. 5 A

Odpowiedź 5 A jest prawidłowa, ponieważ w instalacji elektrycznej pojazdu, aby obliczyć bezpiecznik dla układu o maksymalnej mocy 50 W przy napięciu 12 V, możemy zastosować prawo Ohma oraz wzór na moc. Moc (P) jest równa iloczynowi napięcia (U) i natężenia prądu (I), co można zapisać jako P = U * I. Przekształcając ten wzór, uzyskujemy I = P / U, co w naszym przypadku daje I = 50 W / 12 V = 4,17 A. Standardowo, wybierając bezpiecznik, warto dodać margines dla bezpieczeństwa, co uzasadnia zastosowanie bezpiecznika 5 A. Taki dobór zabezpieczenia zapewnia odpowiednią ochronę przed przeciążeniem i zwarciem, jednocześnie nie prowadząc do zbyt częstego przepalania bezpiecznika. W praktyce, dla obwodów w pojazdach, stosuje się bezpieczniki o wartościach przynajmniej 1,25-krotności natężenia nominalnego, aby uwzględnić chwilowe skoki prądu.
