Informacje o egzaminie:

Zawód: Technik urządzeń i systemów energetyki odnawialnej
Kwalifikacja: ELE.10 - Montaż i uruchamianie urządzeń i systemów energetyki odnawialnej
Data rozpoczęcia: 11 maja 2026 22:10
Data zakończenia: 11 maja 2026 22:34

Egzamin zdany!

Wynik: 30/40 punktów (75,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

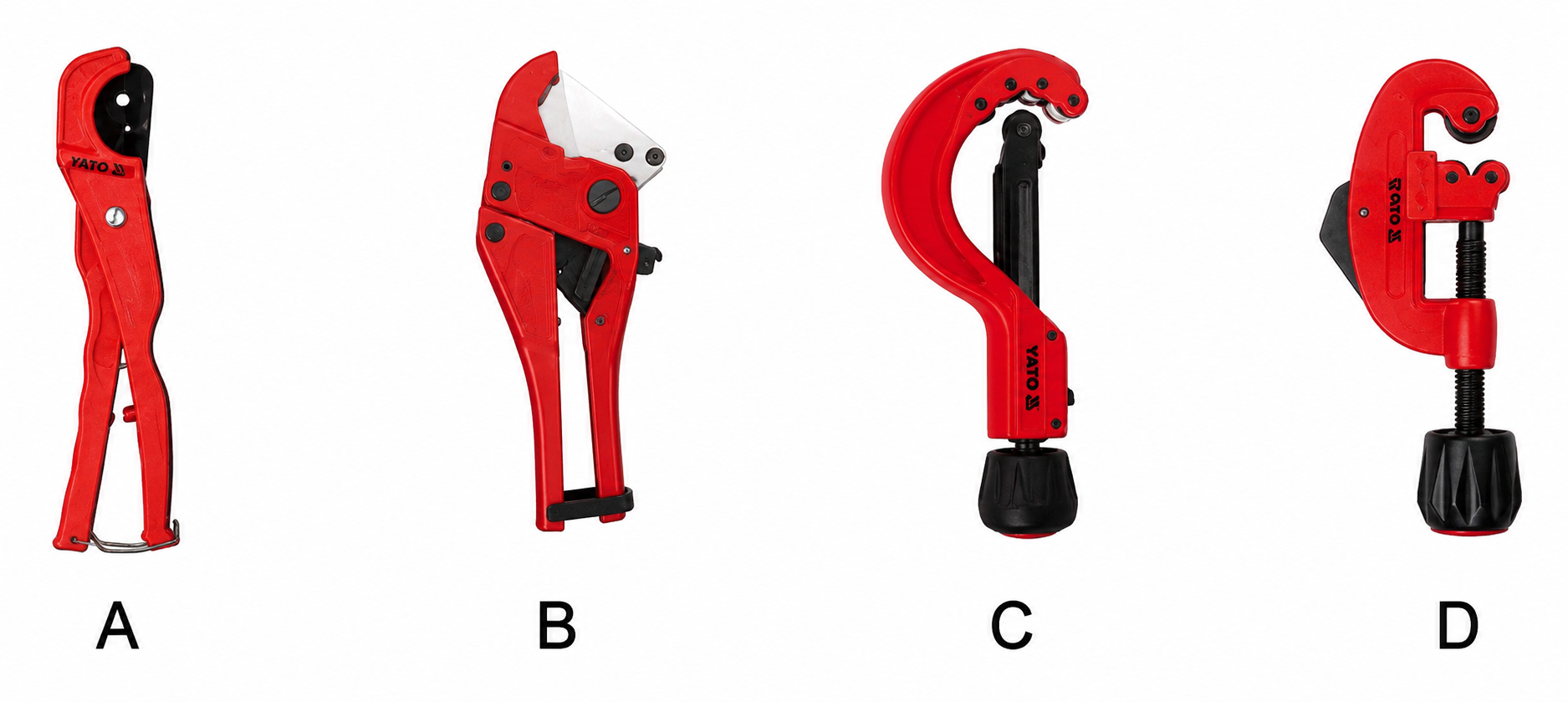

Do cięcia rur miedzianych należy użyć narzędzia

A. D.

B. A.

C. C.

D. B.

Narzędzie oznaczone jako D, czyli nożyce do cięcia rur, jest kluczowym elementem w obróbce rur miedzianych. Te specjalistyczne nożyce zostały zaprojektowane z myślą o precyzyjnym cięciu, co jest niezbędne w pracach instalacyjnych. Umożliwiają one uzyskanie czystego i prostego cięcia, co jest istotne dla zapewnienia szczelności połączeń oraz uniknięcia deformacji rury. W przypadku miedzi, która jest materiałem delikatnym, nieodpowiednie narzędzia mogą prowadzić do uszkodzeń, co w efekcie może prowadzić do wycieków. W praktyce, użycie nożyc do cięcia rur miedzianych pozwala na szybkie i efektywne przygotowanie materiału do dalszej obróbki, takiej jak lutowanie czy montaż. Warto również pamiętać, że zgodnie z najlepszymi praktykami branżowymi, przed przystąpieniem do cięcia, należy zawsze sprawdzić średnicę rury oraz odpowiednio dostosować narzędzie, aby zapewnić maksymalną efektywność i bezpieczeństwo podczas pracy.

Pytanie 2

Jaką funkcję pełni inwerter w systemach fotowoltaicznych?

A. ochrony systemu przed przetężeniem

B. przekształcania prądu stałego na prąd przemienny

C. kontrolowania procesu ładowania akumulatorów

D. ochrony akumulatorów przed całkowitym wyładowaniem

Inwerter w instalacjach fotowoltaicznych odgrywa kluczową rolę w konwersji prądu stałego (DC) generowanego przez panele słoneczne na prąd przemienny (AC), który jest standardem w sieciach energetycznych. Bez inwertera, energia produkowana przez system PV nie mogłaby być używana w typowych urządzeniach domowych ani wprowadzana do sieci energetycznej. Wysokiej jakości inwertery są projektowane z myślą o maksymalnej wydajności, co pozwala na optymalne wykorzystanie energii słonecznej. Na przykład, inwertery typu string są najczęściej stosowane w domowych instalacjach PV, gdzie łączą kilka paneli w jeden ciąg, zapewniając efektywną konwersję energii. Z kolei inwertery mikro, montowane bezpośrednio na panelach, mogą zwiększyć wydajność w przypadku zacienienia pojedynczych modułów. Zgodnie z normami IEC, inwertery muszą spełniać określone kryteria dotyczące wydajności i bezpieczeństwa, co zapewnia ich niezawodność w długoterminowej eksploatacji.

Pytanie 3

Jakie urządzenia stosuje się w celu zabezpieczenia modułów fotowoltaicznych połączonych w równoległe łańcuchy przed prądem zwarciowym?

A. wyłączniki różnicowo-prądowe

B. bezpieczniki topikowe o charakterystyce gPV

C. rozłączniki instalacyjne

D. ograniczniki przepięć

Bezpieczniki topikowe gPV, czyli te do instalacji fotowoltaicznych, są super ważne, bo chronią całą instalację przed zwarciami i przeciążeniami. Ich konstrukcja pozwala naprawdę szybko wychwycić, jak coś jest nie tak z prądem w obwodach. I to jest kluczowe, zwłaszcza w systemach równoległych, gdzie jeden moduł może się zepsuć lub przeciążyć. Gdy mamy do czynienia z dużymi napięciami, zgodnie z normą IEC 60269-1, te bezpieczniki potrafią wyłączyć obwód bez zbędnych opóźnień, co bardzo ratuje przed dalszymi uszkodzeniami. Na przykład w dużych instalacjach komercyjnych, które mają sporo modułów połączonych równolegle, te gPV są naprawdę niezbędne, bo minimalizują ryzyko pożaru i uszkodzeń urządzeń. Używanie ich w tych systemach to też zgodność z europejskimi normami, które mówią o tym, jakie środki ochrony powinny być stosowane. Więc wybierając, jak zabezpieczyć naszą instalację, musimy to dobrze przemyśleć, żeby działała długo i bezpiecznie.

Pytanie 4

Kolektory słoneczne płaskie powinny być umieszczane na dachu budynku, zwrócone w stronę

A. północną

B. południową

C. wschodnią

D. zachodnią

Kolektory słoneczne płaskie powinny być zorientowane w kierunku południowym, ponieważ to ustawienie maksymalizuje ilość promieniowania słonecznego, które mogą być absorbowane przez ich powierzchnię. W Polsce, ze względu na położenie geograficzne, największa ilość energii słonecznej dociera z kierunku południowego w ciągu całego dnia. To oznacza, że kolektory ustawione w tym kierunku będą generować najwięcej energii cieplnej, co jest kluczowe dla efektywności systemu. Dobrą praktyką jest również uwzględnienie kątów nachylenia kolektorów, które powinny wynosić od 30 do 45 stopni, co dodatkowo zwiększa ich wydajność. W kontekście standardów branżowych, zaleca się, aby instalacje solarne były projektowane przez wykwalifikowanych specjalistów, którzy wezmą pod uwagę także lokalne warunki meteorologiczne i architektoniczne budynków, co może wpłynąć na optymalizację wydajności systemu oraz jego długoterminową opłacalność.

Pytanie 5

Na rysunku przedstawiono stosowany na schematach symbol

A. termometru.

B. wskaźnika ciśnienia.

C. manometru.

D. wskaźnika poziomu cieczy.

Istnieje wiele powszechnych nieporozumień dotyczących symboli stosowanych na schematach, co może prowadzić do błędnych interpretacji. Manometry, na przykład, są urządzeniami służącymi do pomiaru ciśnienia w cieczy lub gazie. Ich symbole zazwyczaj przedstawiają się jako okrąg z dodatkowym znakiem wskazującym na jednostki ciśnienia. Również termometry, które służą do pomiaru temperatury, są przedstawiane w nieco inny sposób, często z dodatkowym oznaczeniem wskazującym na skalę temperatury. Wskaźnik ciśnienia, z kolei, jest synonimem manometru i również nie może być mylony z wskaźnikiem poziomu cieczy. Wiele osób myli te symbole, co może prowadzić do poważnych konsekwencji w praktyce inżynieryjnej. Dlatego kluczowe jest, aby podczas analizy schematów wiedzieć, jakie urządzenia i wskaźniki są reprezentowane przez dane symbole. Niezrozumienie tych podstawowych różnic może skutkować niewłaściwym doborem urządzeń, co wpływa na bezpieczeństwo i efektywność procesów przemysłowych. Właściwe identyfikowanie wskaźników jest częścią dobrych praktyk inżynieryjnych i powinno być uwzględniane na każdym etapie projektowania oraz eksploatacji systemów automatyki i kontroli. Ważne jest, aby inwestować czas w naukę i zrozumienie symboliki używanej w branży, co może zapobiec wielu przyszłym problemom.

Pytanie 6

Do napełniania i odpowietrzania instalacji solarnych stosuje się urządzenie

A. A.

B. C.

C. D.

D. B.

Urządzenie oznaczone literą A to stacja napełniająca i odpowietrzająca instalacje solarne, co czyni ją kluczowym elementem w systemach solarnych. Napełnianie instalacji płynem roboczym jest niezbędne dla ich prawidłowego funkcjonowania, a odpowietrzanie eliminuje niepożądane pęcherzyki powietrza, które mogą zakłócać obieg cieczy i prowadzić do spadków wydajności. Stacja ta umożliwia szybkie i efektywne wprowadzenie płynu, a także usunięcie powietrza, co jest kluczowe podczas uruchamiania oraz konserwacji systemu. W praktyce, stosując tę stację, technicy mogą zaoszczędzić czas i zapewnić, że instalacja będzie działać optymalnie, co jest zgodne z najlepszymi praktykami branżowymi. Dodatkowo, w odpowiednich normach dotyczących instalacji solarnych kładzie się duży nacisk na minimalizację strat energii, co czyni odpowiednie napełnianie i odpowietrzanie istotnym elementem utrzymania efektywności systemów solarnych.

Pytanie 7

Na rysunku przedstawiono oznaczenie graficzne zaworu

A. kątowego.

B. prostego.

C. redukcyjnego.

D. zwrotnego.

Zawór prosty jest podstawowym elementem w systemach hydraulicznych i pneumatycznych. Jego oznaczenie graficzne, które przedstawia dwa trójkąty skierowane wierzchołkami do siebie, jest powszechnie stosowane w schematach instalacji, co ułatwia ich zrozumienie i interpretację. Zawory te charakteryzują się bezpośrednim, niezakłóconym przepływem medium, co jest kluczowe w wielu zastosowaniach, takich jak przemysł chemiczny, energetyczny czy hydraulika. Dobrym przykładem zastosowania zaworu prostego jest regulacja przepływu w układach chłodzenia, gdzie ważne jest, aby medium mogło swobodnie przepływać bez zbędnych oporów. Standardy branżowe, takie jak ISO 1219, szczegółowo opisują oznaczenia zaworów, co jest istotne dla inżynierów i techników w celu zapewnienia zgodności i łatwego rozpoznawania elementów w dokumentacji technicznej. Zrozumienie różnic między różnymi typami zaworów jest kluczowe dla efektywnego projektowania i eksploatacji instalacji.

Pytanie 8

Kolor izolacji przewodu łączącego regulator ładowania z dodatnim biegunem akumulatora powinien być

A. niebieski

B. czarny

C. czerwony

D. brązowy

Izolacja przewodu łączącego regulator ładowania z dodatnim zaciskiem akumulatora powinna być w kolorze czerwonym, co jest zgodne z szeroko przyjętymi standardami w branży motoryzacyjnej oraz elektroinstalacyjnej. Kolor czerwony zazwyczaj oznacza przewody zasilające lub dodatnie, co ma na celu ułatwienie identyfikacji i eliminację błędów podczas instalacji. Przykładem dobrych praktyk może być instalacja w systemach fotowoltaicznych, gdzie przewody dodatnie są również oznaczone kolorem czerwonym, co ułatwia ich odróżnienie od przewodów ujemnych, zazwyczaj czarnych. W ten sposób zwiększa się bezpieczeństwo użytkowania, minimalizując ryzyko zwarcia czy błędnego podłączenia. Warto również pamiętać, że zgodnie z normami IEC (International Electrotechnical Commission), stosowanie odpowiednich kolorów dla przewodów zasilających jest istotnym elementem nie tylko dla bezpieczeństwa, ale także dla ułatwienia diagnostyki i serwisowania systemów elektrycznych.

Pytanie 9

Na rysunkach 1,2,3 przedstawione są kolejne etapy budowy montażu gruntowego wymiennika ciepła. Etap przedstawiony na rysunku 2 to

A. układanie rury na głębokości 1,4 do 1,5 m.

B. wypłukanie urobku przez płuczkę wiertniczą.

C. połączenie rury-sondy ze studzienką rozdzielaczową dolnego źródła.

D. opuszczenie sondy do wykonanego odwiertu.

Wszystkie pozostałe odpowiedzi nie odnoszą się do rzeczywistego etapu przedstawionego na rysunku 2, co jest kluczowe dla zrozumienia procesu budowy gruntowego wymiennika ciepła. Wypłukanie urobku przez płuczkę wiertniczą jest operacją, która ma miejsce podczas wiercenia otworów, ale nie dotyczy etapu, w którym sonda jest opuszczana. Użycie płuczki wiertniczej ma na celu usunięcie wytworzonego urobku oraz chłodzenie narzędzi wiertniczych, co nie jest związane z umieszczaniem sondy w ziemi. Innym błędnym podejściem jest układanie rury na głębokości 1,4 do 1,5 m, co jest etapem, który następuje po opuszczeniu sondy i nie jest związany z jej umieszczaniem. Również połączenie rury-sondy ze studzienką rozdzielaczową dolnego źródła to kolejny etap, który ma miejsce po zakończeniu procesu opuszczania sondy. Kluczowym błędem w myśleniu jest nieodróżnienie etapu wykonywania odwiertu od etapu, w którym sonda jest już opuszczana. Zrozumienie sekwencji działań w budowie systemu geotermalnego jest niezbędne, aby uniknąć pomyłek, które mogą prowadzić do dysfunkcji całego systemu. Ustalanie kolejności czynności oraz ich poprawne definiowanie są fundamentem skutecznego wdrażania technologii geotermalnej.

Pytanie 10

Jaki jest maksymalny współczynnik przenikania ciepła (Uc max) dla zewnętrznych ścian nowych obiektów budowlanych od 01.01.2017 r. przy t₁ ≥ 16°C?

A. 0,28 W/m2 · K

B. 0,23 W/m2 · K

C. 0,25 W/m2 · K

D. 0,20 W/m2 · K

Maksymalny współczynnik przenikania ciepła (Uc max) dla ścian zewnętrznych nowych budynków, obowiązujący od 1 stycznia 2017 roku, wynosi 0,23 W/m² · K. Ta wartość została ustalona w związku z wprowadzeniem nowych przepisów dotyczących efektywności energetycznej budynków, które mają na celu zmniejszenie zużycia energii oraz poprawę komfortu cieplnego. W praktyce oznacza to, że ściany zewnętrzne nowych budynków muszą być zaprojektowane w taki sposób, aby ich izolacyjność termiczna była na odpowiednio wysokim poziomie. Przykłady zastosowania tej normy można znaleźć w projektach budowlanych, gdzie wykorzystuje się materiały o niskiej przewodności cieplnej, takie jak wełna mineralna, styropian czy nowoczesne systemy izolacji, które spełniają wymagane standardy. Wprowadzenie surowszych norm Uc ma na celu także ograniczenie emisji CO2 oraz zwiększenie komfortu mieszkańców, co jest zgodne z celami zrównoważonego rozwoju i polityką energetyczną Unii Europejskiej.

Pytanie 11

Jakie urządzenie należy zastosować do określenia temperatury zamarzania cieczy solarnej?

A. fluksometr.

B. wiskozymetr.

C. anemometr.

D. refraktometr.

Refraktometr jest narzędziem pomiarowym, które służy do określenia współczynnika załamania światła cieczy, co jest kluczowe w kontekście pomiaru progu zamarzania cieczy solarnej. Ciecz solarna, zazwyczaj na bazie glikolu, musi spełniać określone parametry, aby zapewnić efektywne działanie systemów solarnych w zimie. Pomiar współczynnika załamania pozwala na ocenę stężenia roztworu i jego właściwości termicznych. Przy użyciu refraktometru można dokładnie ustalić, przy jakiej temperaturze ciecz zaczyna zamarzać, co ma istotne znaczenie dla prawidłowego funkcjonowania instalacji. Przykładem może być zastosowanie refraktometru w systemach grzewczych, gdzie monitorowanie właściwości cieczy chłodzącej pozwala na optymalizację wydajności systemu i zapobieganie uszkodzeniom spowodowanym zamarznięciem. Dobre praktyki branżowe zalecają regularne sprawdzanie stanu cieczy roboczych, co może przyczynić się do dłuższej żywotności systemów solarnych oraz ich efektywności. Wspieranie procesów decyzyjnych na podstawie dokładnych pomiarów jest kluczowe w kontekście zrównoważonego rozwoju technologii odnawialnych.

Pytanie 12

Zawór STB w kotłach opalanych biomasą z wentylatorem i podajnikiem chroni kocioł przed

A. zbyt wysokim wzrostem temperatury wody

B. zablokowaniem podajnika paliwa

C. niedostatecznym spalaniem

D. cofaniem płomienia

Zawór STB (safety temperature valve) w kotłach na biomasę z wentylatorem nadmuchowym i podajnikiem pełni kluczową rolę w systemie bezpieczeństwa, zabezpieczając kocioł przed nadmiernym wzrostem temperatury wody. W przypadku, gdy temperatura wody osiąga niebezpieczny poziom, zawór automatycznie otwiera się, co pozwala na odprowadzenie nadmiaru ciepła i zapobiega ryzyku uszkodzenia urządzenia, a także potencjalnym zagrożeniom związanym z wybuchem. W praktyce, skuteczne działanie zaworu STB jest niezbędne w kontekście obowiązujących norm i przepisów dotyczących bezpieczeństwa kotłów, takich jak dyrektywy Unii Europejskiej oraz krajowe standardy budowlane. W związku z tym, regularne przeglądy i konserwacja zaworu STB są kluczowe, aby zapewnić jego sprawność, co w efekcie przekłada się na długoterminową efektywność i bezpieczeństwo systemu grzewczego. Przykładem może być sytuacja, w której w wyniku awarii podajnika paliwa lub nieprawidłowej pracy wentylatora, temperatura wody wzrasta ponad dopuszczalne limity; w takich przypadkach zawór STB działa jako element ochronny, minimalizując ryzyko uszkodzeń i zapewniając ciągłość pracy kotła.

Pytanie 13

Aby podłączyć kocioł na biomasę do wymiennika c.w.u w wodnej instalacji grzewczej w systemie otwartym, można zastosować rurę

A. Alu-PEX

B. ze stali nierdzewnej

C. z polipropylenu

D. ze stali ocynkowanej

Stal nierdzewna jest materiałem, który doskonale sprawdza się w instalacjach grzewczych, w tym w podłączeniach kotłów na biomasę do wężownic zasobników c.w.u. W porównaniu z innymi materiałami, stal nierdzewna charakteryzuje się wysoką odpornością na korozję oraz na wysokie temperatury i ciśnienia, co jest kluczowe w instalacjach, gdzie zachodzi transfer energii cieplnej. Zastosowanie stali nierdzewnej zapewnia długotrwałość i niezawodność połączenia, co jest istotne dla użytkowników szukających efektywnych i bezpiecznych rozwiązań. Przykładowo, w wielu nowoczesnych instalacjach grzewczych w budynkach mieszkalnych, stal nierdzewna jest preferowanym materiałem do tworzenia węzłów ciepłowniczych oraz do łączenia elementów takich jak kotły, zasobniki czy wymienniki ciepła. Dodatkowo, stosowanie stali nierdzewnej często jest zgodne z wymogami norm budowlanych oraz standardów dotyczących instalacji grzewczych, co zwiększa bezpieczeństwo oraz efektywność systemów grzewczych.

Pytanie 14

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 15

Na podstawie tabeli dołączonej do instrukcji dobierz średnicę rury, jeżeli w słonecznej instalacji grzewczej przewidziano montaż 16 kolektorów.

Średnica rury	Ilość czynnika w 1 mb rury [dm³/mb]	Ilość podłączonych kolektorów
15 x 1,0	0,13	1 – 3
18 x 1,0	0,2	4 – 6
22 x 1,0	0,31	7 – 9
28 x 1,5	0,49	10 – 20
35 x 1,5	0,8	21 – 30
42 x 1,5	1,2	31 – 40

A. 28 x 1,5

B. 18 x 1,0

C. 35 x 1,5

D. 28 x 1,0

Odpowiedź 28 x 1,5 jest poprawna, ponieważ zgodnie z tabelą, dla instalacji z 16 kolektorami, odpowiednia średnica rury powinna wynosić 28 mm, przy grubości ścianki 1,5 mm. Tego rodzaju rury są najczęściej stosowane w instalacjach solarnych, ponieważ zapewniają odpowiedni przepływ medium grzewczego oraz minimalizują straty ciśnienia. Użycie rury o tej średnicy pozwala na efektywne zbieranie energii ze słońca i jej późniejsze wykorzystanie w systemie grzewczym budynku. W praktyce, stosując rury o odpowiedniej średnicy, zapewniasz zarówno bezpieczeństwo, jak i efektywność energetyczną instalacji. Według norm branżowych, dobór średnicy rur powinien być oparty na analizie przepływu oraz liczbie kolektorów, co pozwala uniknąć problemów z przegrzewaniem lub zbyt słabym przepływem. Dlatego też, w przypadku 16 kolektorów, wybór rury 28 x 1,5 jest zgodny z najlepszymi praktykami w dziedzinie instalacji solarnych.

Pytanie 16

Z jakich materiałów produkowane są łopaty wirników dużych turbin wiatrowych?

A. Z aluminium

B. Z miedzi elektrolitycznej

C. Ze stali

D. Z włókna szklanego

Łopaty wirników dużych turbin wiatrowych są najczęściej wykonane z włókna szklanego, co wynika z jego korzystnych właściwości mechanicznych. Włókno szklane charakteryzuje się wysoką wytrzymałością na rozciąganie oraz niską gęstością, co przekłada się na lekkość konstrukcji. To istotne, ponieważ zmniejsza obciążenie strukturalne turbiny i pozwala na efektywniejsze wykorzystanie energii wiatru. Dodatkowo, materiał ten jest odporny na korozję i działanie niekorzystnych warunków atmosferycznych, co zapewnia długotrwałą żywotność łopat. W praktyce, zastosowanie włókna szklanego w budowie turbin wiatrowych jest zgodne z zaleceniami branżowymi, które promują wykorzystanie materiałów kompozytowych w celu zwiększenia efektywności energetycznej. To podejście jest również zgodne z nowoczesnymi trendami w inżynierii, które stawiają na zrównoważony rozwój i efektywność energetyczną.

Pytanie 17

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 18

W instrukcji montażu instalacji solarnej przedstawionym symbolem oznaczany jest

A. separator powietrza.

B. zawór bezpieczeństwa.

C. odpowietrznik ręczny.

D. odpowietrznik automatyczny.

Podczas analizy pozostałych opcji odpowiedzi, warto zwrócić uwagę na ich funkcje oraz znaczenie w kontekście instalacji solarnych. Odpowietrznik automatyczny ma za zadanie usuwanie powietrza z układu hydraulicznego, co jest istotne dla zapewnienia efektywności działania systemu. Niewłaściwe zrozumienie tej funkcji może prowadzić do błędnych wniosków, że odpowietrznik mógłby pełnić rolę zabezpieczającą jak zawór bezpieczeństwa, co jest nieprawdziwe. Separator powietrza natomiast, oddziela powietrze od cieczy roboczej, co również nie ma związku z zabezpieczaniem instalacji przed nadciśnieniem. Ręczny odpowietrznik, jaki można spotkać w różnych systemach, wymaga interwencji użytkownika, co czyni go mniej automatycznym i mniej niezawodnym w kontekście zabezpieczeń. Zrozumienie różnicy między tymi elementami jest kluczowe dla prawidłowego montażu i eksploatacji systemów solarnych. Typowym błędem myślowym, prowadzącym do wyboru niepoprawnych odpowiedzi, jest mylenie funkcji zabezpieczających z funkcjami regulacyjnymi lub odpowietrzającymi. Każdy z tych elementów pełni odmienną rolę i ich właściwe zrozumienie jest niezbędne dla zapewnienia bezpieczeństwa oraz efektywności instalacji.

Pytanie 19

Rury powinny być zabezpieczone przed działaniem promieni słonecznych podczas składowania

A. z tworzyw sztucznych

B. ze stali nierdzewnej

C. ze stali ocynkowanej

D. z miedzi

Rury z tworzyw sztucznych, takie jak PVC, PE czy PP, są dość wrażliwe na słońce. Ważne jest, żeby dobrze je przechowywać, bo inaczej mogą się zniszczyć. Jak będą długo wystawione na promieniowanie UV, mogą stracić swoje właściwości, co w efekcie skraca ich żywotność. Dlatego najlepiej trzymać je w cieniu lub przykrywać czymś, co chroni przed UV. W branży budowlanej i inżynieryjnej często używa się dodatków, które pomagają zwiększyć odporność tych rur na słońce. Przykładowo, takie rury idealnie nadają się do instalacji wodociągowych, ponieważ są odporne na korozję i lekkie. Zgadzam się, że warto też pamiętać o normach ISO i PN, które pokazują, że te materiały muszą mieć konkretne parametry wytrzymałościowe, co czyni je świetnym wyborem w wielu zastosowaniach.

Pytanie 20

Jakie narzędzia są potrzebne do montażu instalacji w systemie PEX skręcanym?

A. kalibrator do rur z fazownikiem, obcinak do rur oraz zestaw kluczy płaskich

B. kalibrator do rur z fazownikiem, obcinak do rur oraz zaciskarka

C. obcinak do rur, gratownik oraz zaciskarka

D. obcinak do rur, gratownik i zestaw kluczy płaskich

No więc, wybierając kalibrator do rur z fazownikiem, obcinak do rur oraz zestaw kluczy płaskich, robisz naprawdę dobry krok w stronę prawidłowego montażu instalacji w systemie PEX. Kalibrator pomoże Ci super dopasować końcówkę rury PVC do złączek, co jest mega ważne, żeby wszystko było szczelne. Obcinak pozwala na precyzyjne cięcie rur PEX, więc nie musisz się martwić, że coś będzie krzywo, co mogłoby wprowadzić jakieś niepożądane zanieczyszczenia do systemu. A klucze płaskie? Bez nich ani rusz, bo dokręcanie połączeń to podstawa, żeby nic nie przeciekało. Jak dobrze to wszystko zrobisz, to unikniesz wycieków i problemów z instalacją, co w sumie jest najważniejsze dla bezpiecznego i sprawnego działania systemów wodno-kanalizacyjnych. Zresztą, dobrze wykonane połączenia na pewno przyczynią się do dłuższej żywotności całej instalacji, co jest zgodne z tym, co mówi się w branży.

Pytanie 21

Jakie oznaczenie wskazuje, że produkt jest odporny na pył i wodę oraz zabezpieczony przed wodnym strumieniem pod dowolnym kątem?

A. IP55

B. IP65

C. IP44

D. IP35

Oznaczenie IP65 wskazuje, że produkt jest w pełni chroniony przed pyłem oraz zraszaniem wodą z dowolnego kąta, co jest istotne w kontekście zastosowań zarówno w warunkach domowych, jak i przemysłowych. W standardzie IP, pierwszy cyfra (6) oznacza całkowitą ochronę przed pyłem, co jest kluczowe dla urządzeń używanych w środowiskach, gdzie zanieczyszczenia mogą wpływać na ich działanie. Druga cyfra (5) natomiast wskazuje, że urządzenie jest odporne na strumienie wody, co chroni je przed uszkodzeniami w przypadku deszczu lub kontaktu z wodą. Przykładowo, produkty z oznaczeniem IP65 są powszechnie wykorzystywane w oświetleniu ogrodowym, systemach monitoringu oraz w urządzeniach elektronicznych stosowanych na zewnątrz, gdzie narażone są na zmienne warunki atmosferyczne. Dostosowanie się do norm IP jest podstawowym elementem projektowania urządzeń, które mają zapewnić bezpieczeństwo i trwałość w trudnych warunkach eksploatacji.

Pytanie 22

Moc turbiny wodnej, pracującej ze sprawnością 0,8 przy spadzie 3 m i natężeniu przepływu wody 120 m3/min, wynosi

Przyśpieszenie ziemskie wynosi 9,81 m/s²

A. 125,0 kW

B. 80,0 kW

C. 784,8 kW

D. 47,1 kW

Odpowiedź to 47,1 kW. Żeby obliczyć moc turbiny wodnej, musimy wiedzieć, jak działa moc teoretyczna. Możemy ją wyliczyć ze wzoru: P = ρ * g * h * Q. Tutaj ρ to gęstość wody, czyli jakieś 1000 kg/m³, g to przyspieszenie ziemskie – mniej więcej 9,81 m/s², h to wysokość spadu, a Q to natężenie przepływu. Jak przeliczymy natężenie przepływu z m³/min na m³/s, to mamy 120/60, czyli 2 m³/s. Po podstawieniu danych do wzoru, mamy P = 1000 * 9,81 * 3 * 2, co daje 58860 W, czyli 58,86 kW. Potem, biorąc pod uwagę sprawność turbiny 0,8, obliczamy moc rzeczywistą: 58,86 kW * 0,8, co daje nam 47,1 kW. To jest typowy wynik w branży hydrotechnicznej. Umiejętność tych obliczeń to kluczowa sprawa dla inżynierów, którzy projektują systemy hydroenergetyczne. Dzięki nim możemy lepiej wykorzystać wodne zasoby.

Pytanie 23

Na schemacie instalacji c.o. literą A zaznaczono zawór

A. mieszający.

B. bezpieczeństwa.

C. redukcyjny.

D. zwrotny kątowy.

Odpowiedź "zawór mieszający" jest prawidłowa, ponieważ zawór oznaczony literą A na schemacie instalacji centralnego ogrzewania ma kluczową rolę w regulacji temperatury wody. Zawory mieszające są wykorzystywane do łączenia dwóch strumieni wody o różnych temperaturach – na przykład gorącej wody z kotła oraz schłodzonej wody z obiegu grzewczego. Dzięki temu procesowi możliwe jest uzyskanie optymalnej temperatury wody w instalacji, co jest niezbędne dla efektywnego działania systemu c.o. W praktyce, zawory te są często stosowane w nowoczesnych instalacjach grzewczych, co pozwala na oszczędność energii oraz zwiększenie komfortu użytkowników w budynkach. Warto zauważyć, że stosowanie zaworów mieszających jest zgodne z dobrymi praktykami branżowymi, które zalecają stosowanie rozwiązań zwiększających efektywność energetyczną budynków. Dodatkowo, prawidłowa regulacja temperatury wody w obiegu wpływa na wydłużenie żywotności całego systemu grzewczego, co jest istotne z perspektywy ekonomicznej.

Pytanie 24

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 25

Przy planowaniu układu rury poziomego gruntowego wymiennika ciepła, jakie czynności należy wykonać w odpowiedniej kolejności?

A. uwzględnić techniczne możliwości wykonania wykopu, sprawdzić lokalizację innego uzbrojenia podziemnego terenu, wykonać wykop, wykonać podsypkę piaskową (brak kamieni), ułożyć rurę wymiennika, wykonać próbę szczelności, wykonać obsypkę, wykonać zasypkę gruntem rodzimym, podłączenie wymiennika gruntowego do modułu pompy

B. uwzględnić techniczne możliwości wykonania wykopu, wykonać wykop, sprawdzić lokalizację innego uzbrojenia podziemnego terenu, ułożyć rurę wymiennika, wykonać podsypkę piaskową (brak kamieni), wykonać próbę szczelności, wykonać obsypkę, wykonać zasypkę gruntem rodzimym, podłączenie wymiennika gruntowego do modułu pompy

C. uwzględnić techniczne możliwości wykonania wykopu, wykonać wykop, wykonać próbę szczelności, ułożyć rurę wymiennika, sprawdzić lokalizację innego uzbrojenia podziemnego terenu, wykonać podsypkę piaskową (brak kamieni) gruntem rodzimym, wykonać obsypkę, podłączenie wymiennika gruntowego do modułu pompy, wykonać zasypkę

D. uwzględnić techniczne możliwości wykonania wykopu, wykonać próbę szczelności, wykonać wykop, ułożyć rurę wymiennika, sprawdzić lokalizację innego uzbrojenia podziemnego terenu, wykonać podsypkę piaskową (brak kamieni), wykonać zasypkę gruntem rodzimym, wykonać obsypkę, podłączenie wymiennika gruntowego do modułu pompy

Poprawna odpowiedź wskazuje na właściwą kolejność czynności niezbędnych do efektywnego i bezpiecznego ułożenia rury poziomego gruntowego wymiennika ciepła. Pierwszym krokiem jest uwzględnienie technicznych możliwości wykonania wykopu, co oznacza zrozumienie warunków gruntowych, dostępności terenu oraz potencjalnych przeszkód, takich jak inne instalacje podziemne. Następnie, sprawdzenie lokalizacji innego uzbrojenia podziemnego jest kluczowe dla uniknięcia uszkodzeń istniejących instalacji, co może prowadzić do kosztownych napraw oraz zagrożenia dla bezpieczeństwa. Kolejną czynnością jest wykonanie wykopu, a potem podsypki piaskowej, która ma za zadanie zapewnienie odpowiedniej stabilności i ochrony dla ułożonej rury. Ułożenie rury wymiennika powinno być następne, po którym następuje próba szczelności, aby upewnić się, że nie ma przecieków. Obsadzenie rury piaskiem oraz zasypanie wykopu gruntem rodzimym jest ostatnim krokiem przed podłączeniem wymiennika do modułu pompy, co jest kluczowe dla prawidłowego funkcjonowania całego systemu. Taka kolejność czynności zapewnia nie tylko efektywność, ale również bezpieczeństwo realizacji projektu.

Pytanie 26

Jakiego rodzaju złączkę powinno się zastosować do łączenia paneli słonecznych?

A. WAGO

B. MC4

C. UDW2

D. URI

Złączki MC4 są standardem w branży fotowoltaicznej, a ich zastosowanie w łączeniu paneli słonecznych jest powszechnie uznawane za najlepszą praktykę. Wyróżniają się one wysoką odpornością na warunki atmosferyczne oraz łatwością montażu, co czyni je idealnym rozwiązaniem dla instalacji PV. Złączki te są zaprojektowane tak, aby zapewnić szczelne i bezpieczne połączenia, co minimalizuje ryzyko korozji i utraty wydajności systemu. Dzięki zastosowaniu złączek MC4, można osiągnąć wysoką wydajność energetyczną oraz długoterminową niezawodność instalacji. Przykładem ich zastosowania jest łączenie modułów w systemach grid-tied, gdzie istotne jest, aby połączenia były stabilne i odporne na działanie promieni UV oraz niskich temperatur. Dodatkowo, złącza MC4 są kompatybilne z szeroką gamą produktów na rynku, co zwiększa ich uniwersalność i ułatwia integrację z innymi komponentami systemu fotowoltaicznego. Używanie złączek MC4 jest zgodne z normami międzynarodowymi, takimi jak IEC 62852, co dodatkowo potwierdza ich wysoką jakość i bezpieczeństwo.

Pytanie 27

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

Jaką minimalną powierzchnię działki należy posiadać do zainstalowania poziomego wymiennika gruntowego w glebie gliniastej, który będzie źródłem energii niskotemperaturowej dla pompy ciepła o mocy grzewczej wynoszącej 10 kW?

A. od 2000 m2 do 3000 m2

B. od 60 m2 do 100 m2

C. od 10 m2 do 20 m2

D. od 400 m2 do 600 m2

Odpowiedzi sugerujące mniejsze powierzchnie, takie jak od 60 m2 do 100 m2, od 10 m2 do 20 m2 czy od 2000 m2 do 3000 m2, nie biorą pod uwagę istotnych czynników wpływających na efektywność wymiennika gruntowego. Odpowiedzi te mogą wynikać z błędnego założenia, że mniejsza powierzchnia może wystarczyć do uzyskania pożądanej mocy grzewczej. W przypadku gruntów gliniastych, ich niska przewodność cieplna oznacza, że wymiennik musi mieć znaczną powierzchnię, aby skutecznie przekazywać ciepło. Odpowiedź zakładająca powierzenie tylko 10 m2 do 20 m2 jest zupełnie nieadekwatna, gdyż taka powierzchnia nie jest w stanie dostarczyć wystarczającej ilości energii cieplnej dla pompy ciepła o mocy 10 kW. Ponadto, odpowiedzi sugerujące dużą powierzchnię od 2000 m2 do 3000 m2 mogą prowadzić do niepotrzebnych wydatków i nieefektywności w projektowaniu systemów, gdyż nie ma uzasadnienia technicznego dla tak dużej powierzchni w kontekście podanych wymagań. Właściwe zaprojektowanie wymiennika gruntowego powinno opierać się na analizie lokalnych warunków gruntowych, przewidywanej mocy grzewczej oraz zaleceniach technicznych, co pozwoli na optymalizację kosztów oraz efektywności energetycznej systemu. Dlatego kluczowe jest, aby przed przystąpieniem do budowy wymiennika gruntowego zasięgnąć porady specjalisty i przeprowadzić szczegółowe badania gruntu.

Pytanie 29

Jakie mogą być powody wystąpienia na falowniku kodu błędu wskazującego na zwarcie doziemne podczas uruchamiania systemu fotowoltaicznego?

A. Całkowite wyczerpanie akumulatora

B. Uszkodzenie izolacji kabla w obwodzie AC

C. Uszkodzenie izolacji kabla w obwodzie DC

D. Niedostosowanie prądowe modułów

Wybór odpowiedzi na temat niedopasowania prądowego modułów czy całkowitego rozładowania akumulatora, chociaż te sprawy mogą mieć wpływ na działanie instalacji, nie są bezpośrednio związane z błędem zwarcia doziemnego. Niedopasowanie prądowe modułów może spowodować, że system będzie działał mniej efektywnie, ale nie wywołuje błędu zwarcia. Jeśli akumulator jest całkowicie rozładowany, to pewnie nie da się przechować energii, co może powodować przerwy w działaniu, ale to też nie jest przyczyna zwarcia doziemnego. Uszkodzenie izolacji w obwodzie AC może być niebezpieczne, ale skutki mogą być inne niż w DC. Warto wiedzieć, że zwarcia doziemne w instalacjach PV zdarzają się głównie w obwodzie prądu stałego, więc przyczyny są specyficzne i nie można ich lekceważyć. Źle zidentyfikowane problemy mogą prowadzić do poważnych awarii, dlatego ważne jest, by diagnozować wszystko dokładnie i znać branżowe standardy.

Pytanie 30

Do podłączenia paneli fotowoltaicznych o mocy 135 W do regulatora ładowania powinno się zastosować przewód elektryczny

A. OMY 3x1,5 mm2

B. DYt 2x4 mm2

C. LgY 4 mm2

D. YAKY 3x4 mm2

Wybór niewłaściwego przewodu do połączenia paneli fotowoltaicznych może prowadzić do wielu problemów zarówno z efektywnością, jak i bezpieczeństwem całego systemu. Przewody OMY 3x1,5 mm2 oraz YAKY 3x4 mm2 są niewłaściwe, ponieważ nie spełniają wymagań dotyczących odpowiedniego przekroju, co w konsekwencji może skutkować dużymi stratami energii. Przewód OMY 3x1,5 mm2, ze względu na niewystarczający przekrój, będzie zbyt wąski dla mocy paneli, co prowadzi do ich przegrzewania się, a nawet uszkodzenia. Z kolei YAKY 3x4 mm2, mimo że ma większy przekrój, nie jest przewodem odpowiednim do zastosowań w instalacjach fotowoltaicznych, ponieważ jest przeznaczony głównie do stosowania w budownictwie i nie zapewnia elastyczności oraz odporności na warunki atmosferyczne, które są kluczowe w instalacjach zewnętrznych. Przewód DYt 2x4 mm2 również nie jest optymalnym rozwiązaniem, gdyż jego konstrukcja nie jest dostosowana do specyficznych wymagań instalacji fotowoltaicznych. Stosowanie niewłaściwych przewodów jest typowym błędem, który może wynikać z braku zrozumienia potrzeb systemu oraz norm, takich jak PN-EN 60228, które sugerują odpowiednie parametry dla przewodów stosowanych w instalacjach elektrycznych. Właściwy dobór przewodów jest kluczowym elementem w zapewnieniu długotrwałego i bezpiecznego działania systemu fotowoltaicznego.

Pytanie 31

Na jakim dokumencie oferent przetargu na montaż instalacji fotowoltaicznej w budynku szkoły opiera swoją propozycję?

A. Rachunki za energię elektryczną szkoły

B. Plan zagospodarowania przestrzennego

C. Specyfikacja istotnych warunków zamówienia

D. Projekt budowlany szkoły

Zrozumienie roli różnych dokumentów w postępowaniu przetargowym jest kluczowe dla prawidłowego przygotowania oferty. Plan zagospodarowania przestrzennego, mimo że jest istotnym dokumentem w kontekście lokalizacji inwestycji, nie jest bezpośrednio związany z wymaganiami technicznymi i organizacyjnymi konkretnego zamówienia. Jego zadaniem jest określenie przeznaczenia terenów oraz zasad ich zagospodarowania, co może być ważne na etapie projektowania, ale nie powinno stanowić podstawy do tworzenia oferty przetargowej. Rachunki za energię elektryczną szkoły mogą dostarczyć informacji o zużyciu energii, lecz nie zawierają one specyfikacji technicznych wymaganych do realizacji montażu instalacji fotowoltaicznej. Projekt budowlany szkoły, choć istotny dla realizacji inwestycji, jest jedynie jednym z wielu dokumentów, które powinny być brane pod uwagę w kontekście wykonania prac. Jest to dokument zawierający plany i rysunki budowlane, ale nie określa szczegółowych warunków zamówienia, które są kluczowe dla oferentów. Najczęstszym błędem myślowym jest przekonanie, że wystarczy posługiwać się jedynie dokumentami związanymi z istniejącą infrastrukturą, zamiast zwrócić uwagę na szczegółowe wymagania zamawiającego, które są jasno określone w SIWZ.

Pytanie 32

Na rysunku grupy bezpieczeństwa w miejscu oznaczonym cyfrą 1 zamontowany jest

A. odpowietrznik.

B. zawór odcinający.

C. manometr wraz z króćcem.

D. zawór bezpieczeństwa.

Zawór bezpieczeństwa, który znajduje się w miejscu oznaczonym cyfrą 1 na rysunku, jest kluczowym elementem każdego systemu grzewczego. Jego głównym zadaniem jest zabezpieczanie instalacji przed nadmiernym wzrostem ciśnienia, co mogłoby prowadzić do uszkodzenia komponentów systemu lub wręcz do katastrofalnych awarii. Zawory bezpieczeństwa są projektowane zgodnie z normami, takimi jak PN-EN 12828, które regulują aspekty bezpieczeństwa instalacji grzewczych. Dzięki zastosowaniu tych zaworów, gdy ciśnienie w systemie przekroczy ustalony próg, zawór automatycznie otwiera się, umożliwiając odprowadzenie nadmiaru ciśnienia do atmosfery. Przykładem zastosowania zaworów bezpieczeństwa są kotły grzewcze, w których ich obecność jest nie tylko zalecana, ale wręcz wymagana przez przepisy. Prawidłowo dobrany i zamontowany zawór bezpieczeństwa przyczynia się do wydajnego i bezpiecznego funkcjonowania systemu grzewczego, co jest kluczowe zwłaszcza w obiektach przemysłowych, gdzie ryzyko awarii jest znacznie wyższe.

Pytanie 33

Kocioł na pellet w ciągu jednej doby wykorzystuje 20 kg paliwa. Jaki będzie całkowity koszt paliwa w przeciągu 30 dni, jeśli worek z 200 kg pelletu kosztuje 250 zł?

A. 5 000,00 zł

B. 12,50 zł

C. 37,50 zł

D. 750,00 zł

Obliczenie kosztu paliwa zużywanego przez kocioł na pellet wymaga zrozumienia kilku kluczowych aspektów. Kocioł zużywa 20 kg paliwa dziennie, co oznacza, że przez 30 dni zużyje 600 kg (20 kg/dzień * 30 dni). W celu przeliczenia kosztów, musimy najpierw ustalić, ile kosztuje 1 kg pelletu. Woreczek o wadze 200 kg kosztuje 250 zł, zatem koszt 1 kg to 250 zł / 200 kg = 1,25 zł. Następnie, mnożymy koszt 1 kg przez całkowite zużycie pelletu w ciągu miesiąca: 600 kg * 1,25 zł/kg = 750 zł. Taki proces obliczania kosztów pozwala na lepsze zarządzanie budżetem na ogrzewanie i planowanie zakupów paliwa, co jest szczególnie istotne w kontekście sezonowego użytkowania kotłów na pellet. Wiedza na temat kosztów eksploatacyjnych pozwala również na efektywniejsze podejmowanie decyzji zakupowych oraz optymalizację wydatków na energię. Stosowanie materiałów pomocniczych, jak wykresy lub kalkulatory kosztów, jest zalecane w celu łatwiejszego zrozumienia tego procesu.

Pytanie 34

Możliwość ogrzewania oraz chłodzenia przy użyciu jednego urządzenia jest efektem zastosowania

A. próżniowego kolektora słonecznego

B. ogniwa wodorowego

C. rewersyjnej pompy ciepła

D. ogniwa fotowoltaicznego typu CIGS

Rewersyjna pompa ciepła to urządzenie, które w zależności od potrzeb użytkownika może zarówno ogrzewać, jak i chłodzić pomieszczenia. Działa na zasadzie wymiany ciepła z otoczeniem, wykorzystując cykl termodynamiczny, który pozwala na odwrócenie kierunku przepływu czynnika chłodniczego. W trybie ogrzewania, pompa ciepła pobiera ciepło z zewnątrz (nawet przy niskich temperaturach) i przekształca je, aby podnieść temperaturę w budynku. Natomiast w trybie chłodzenia, proces jest odwrotny, co pozwala na usuwanie ciepła z wnętrza budynku. Dzięki tej uniwersalności, rewersyjne pompy ciepła znajdują szerokie zastosowanie w nowoczesnym budownictwie, w tym w domach jednorodzinnych, biurach oraz obiektach przemysłowych. Standardy dotyczące efektywności energetycznej, takie jak SEER i HSPF, mają na celu oceny wydajności systemów HVAC, w tym pomp ciepła, co potwierdza ich znaczenie w zrównoważonym rozwoju. W praktyce, instalacja pompy ciepła może prowadzić do znacznego obniżenia kosztów ogrzewania i chłodzenia, a także redukcji emisji CO2, co jest zgodne z globalnymi trendami proekologicznymi.

Pytanie 35

Podczas wyboru miejsca należy brać pod uwagę wytwarzanie infradźwięków (w zakresie od 1 do 20 Hz, poniżej progu słyszalności)

A. biogazowni

B. turbiny wodnej

C. pompy ciepła

D. elektrowni wiatrowej

Pompy ciepła, biogazownie i turbiny wodne nie generują infradźwięków w takim stopniu jak elektrownie wiatrowe, co prowadzi do błędnych wniosków o ich znaczeniu przy wyborze lokalizacji. Pompy ciepła, głównie stosowane do ogrzewania budynków, działają na zasadzie wymiany ciepła, co nie wiąże się z emisją infradźwięków. Ich wpływ na akustykę otoczenia jest minimalny, a standardy dotyczące ich lokalizacji koncentrują się głównie na efektywności energetycznej i dostępie do źródeł energii, takich jak grunt czy powietrze. Biogazownie, które przetwarzają organiczne odpady na biogaz, także nie są głównym źródłem infradźwięków, a ich lokalizacja koncentruje się na dostępności surowców oraz bliskości do sieci energetycznych. Z kolei turbiny wodne, które generują energię z ruchu wody, wytwarzają hałas, ale nie w zakresie infradźwięków, a ich lokalizacja jest determinowana przez dostępność wody oraz warunki hydrologiczne. Zrozumienie różnicy w generowanych dźwiękach oraz ich wpływie na otoczenie jest kluczowe w planowaniu inwestycji w energię odnawialną. Ignorowanie tych różnic może prowadzić do nieefektywnego zarządzania projektami oraz ich negatywnego wpływu na lokalne społeczności.

Pytanie 36

Aby połączyć rury oraz złączki miedziane w instalacji solarnej montowanej w miejscu, gdzie korzystanie z otwartego ognia jest zabronione, powinno się zastosować

A. lutownicę

B. zaciskarkę promieniową

C. gwintownicę ręczną

D. zgrzewarkę

Zaciskarki promieniowe to urządzenia, które umożliwiają tworzenie trwałych połączeń rur i złączek miedzianych bez użycia ognia, co jest kluczowe w miejscach, gdzie zabronione jest stosowanie otwartego płomienia. Proces zaciskania polega na używaniu mechanicznych narzędzi do ściskania rur i złączek miedzianych, co zapewnia ich szczelność i trwałość. Przykładowo, w instalacjach solarnych, gdzie występuje wysokie ciśnienie oraz temperatura, połączenia muszą być nie tylko szczelne, ale również odporne na korozję. Zaciskarki promieniowe są zgodne z normami instalacji sanitarnych i grzewczych, co czyni je preferowanym wyborem w branży budowlanej. Dodatkowo, ich użycie eliminuje ryzyko pożaru, co jest istotne w kontekście bezpieczeństwa pracy. Warto także zauważyć, że połączenia wykonane za pomocą zaciskarek promieniowych nie wymagają dodatkowego materiału lutowniczego, co przyspiesza cały proces montażu oraz redukuje koszty materiałowe.

Pytanie 37

Przechowując rury preizolowane na otwartej przestrzeni w różnych warunkach pogodowych, nie ma potrzeby chronienia ich przed

A. wilgocią

B. promieniowaniem UV

C. ekstremalnymi temperaturami

D. wiatrem

Wybór opcji 'wiatrem' jako odpowiedzi prawidłowej opiera się na zasadach dotyczących składowania rur preizolowanych. Rury te, ze względu na swoje właściwości izolacyjne oraz konstrukcyjne, nie są wrażliwe na działanie wiatru, ponieważ ich mechaniczne właściwości nie ulegają osłabieniu pod wpływem siły wiatru. W praktyce, rury preizolowane mogą być składowane na zewnątrz w różnych warunkach atmosferycznych, a ich struktura nie wymaga specjalnych zabezpieczeń przed wiatrem. Zgodnie z normą PN-EN 253, która dotyczy rur preizolowanych, kluczowe jest jedynie zabezpieczenie przed czynnikami, które mogą wpływać na ich izolacyjność, jak wilgoć, ekstremalne temperatury oraz promieniowanie UV. W przypadku wilgoci, niewłaściwe składowanie może prowadzić do kondensacji, co z kolei wpływa na właściwości izolacyjne, a ekstremalne temperatury mogą powodować odkształcenia materiałów. Rury powinny być również chronione przed promieniowaniem UV, które może degradacja materiału polimerowego. Dlatego odpowiednie środki zabezpieczające powinny być stosowane w odniesieniu do wilgoci, ekstremalnych temperatur oraz promieniowania UV, a nie w odniesieniu do wiatru.

Pytanie 38

Jakie narzędzia należy zastosować do łączenia rur PE Ø 32 mm podczas instalacji poziomego kolektora, obok gratownika zewnętrznego i wewnętrznego oraz nożyc do cięcia rur?

A. kształtek zaciskowych 11/4"

B. piły metalowej

C. klucza łańcuchowego 1"

D. pilnika w kształcie trójkąta

Kształtki zaciskowe 11/4" są kluczowym elementem w montażu rur PE, zwłaszcza przy instalacji kolektorów poziomych. Te kształtki umożliwiają solidne i szczelne połączenie rur, co jest niezbędne w systemach hydraulicznych i instalacjach wodociągowych. Wykorzystanie kształtek zaciskowych pozwala na łatwe i efektywne złączenie rur, minimalizując ryzyko wycieków, które mogą prowadzić do poważnych uszkodzeń oraz kosztownych napraw. Stosowanie tych kształtek jest zgodne z normami branżowymi, które zalecają użycie komponentów kompatybilnych z materiałem rur, co w przypadku PE jest kluczowe dla zapewnienia długotrwałości i wytrzymałości instalacji. Przykładem zastosowania kształtek zaciskowych 11/4" może być ich użycie w systemach nawadniania, gdzie efektywne połączenia są niezbędne do utrzymania odpowiedniego ciśnienia i przepływu wody. Przed przystąpieniem do montażu warto również zwrócić uwagę na odpowiednie przygotowanie rur, takie jak ich odtłuszczenie oraz użycie gratownika do wygładzenia krawędzi, co dodatkowo zwiększa szczelność połączenia.

Pytanie 39

Jaką wartość ma 1 roboczogodzina przy montażu 1 szt. kolektora słonecznego, jeśli koszt robocizny za zamontowanie 10 kolektorów słonecznych wynosi 5 000,00 zł, a ustalona stawka za roboczogodzinę to 25,00 zł?

A. 20 r-g/szt.

B. 1000 r-g/szt.

C. 500 r-g/szt.

D. 100 r-g/szt.

To jest 20 roboczogodzin na montaż jednego kolektora słonecznego. Żeby to obliczyć, musimy na początku ustalić, ile czasu zajmie nam montaż 10 kolektorów. Mamy koszt robocizny na poziomie 5000 zł, a stawka za roboczogodzinę to 25 zł. Jak podzielimy te 5000 zł przez 25 zł za godzinę, dostajemy 200 roboczogodzin. Potem dzielimy te 200 roboczogodzin przez 10 kolektorów, co daje nam 20 roboczogodzin na jeden kolektor. Ważne, żeby zrozumieć, jak to działa, bo w zarządzaniu projektami budowlanymi i tworzeniu kosztorysów precyzyjne obliczenia naprawdę mają znaczenie. Dzięki nim lepiej planujemy zasoby i harmonogramy pracy, co jest naprawdę istotne w tej branży.

Pytanie 40

Największy współczynnik przewodzenia ciepła w systemach grzewczych posiada

A. stal

B. miedź

C. polibutylen

D. PEX/AL/PEX

Miedź jest materiałem o najwyższym współczynniku przewodności cieplnej spośród wymienionych opcji, co sprawia, że jest idealnym wyborem w instalacjach grzewczych. Jej przewodność cieplna wynosi około 401 W/(m·K), co jest znacząco wyższe niż w przypadku polibutylenu, stali czy PEX/AL/PEX. Dzięki tej właściwości, miedź szybko i efektywnie przekazuje ciepło, co przekłada się na lepszą wydajność systemów grzewczych. W praktyce, zastosowanie rur miedzianych w instalacjach CO (centralnego ogrzewania) pozwala na szybsze osiągnięcie pożądanej temperatury w pomieszczeniach, co jest kluczowe w kontekście komfortu użytkowników oraz oszczędności energetycznych. Miedź jest również odporna na korozję, co sprawia, że ma długą żywotność, a jej zastosowanie jest zgodne z normami branżowymi, takimi jak PN-EN 1057, regulującymi właściwości rur miedzianych. Dodatkowo, miedź posiada dobre właściwości mechaniczne, co czyni ją atrakcyjnym wyborem w różnych warunkach eksploatacyjnych.
