Informacje o egzaminie:

Zawód: Stolarz
Kwalifikacja: DRM.04 - Wytwarzanie wyrobów z drewna i materiałów drewnopochodnych
Data rozpoczęcia: 27 kwietnia 2026 14:45
Data zakończenia: 27 kwietnia 2026 15:03

Egzamin zdany!

Wynik: 21/40 punktów (52,5%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Na którym rysunku pokazano belkę?

A. D.

B. B.

C. C.

D. A.

Rysunek D przedstawia belkę, która jest doskonale widoczna w kontekście układu słojów rocznych, charakterystycznym dla przekroju poprzecznego drewna. Zrozumienie struktury drewna i jego właściwości jest kluczowe w wielu dziedzinach, w tym w inżynierii budowlanej, architekturze oraz stolarstwie. Belki drewniane są powszechnie stosowane w budownictwie jako elementy nośne, a ich właściwości mechaniczne, takie jak wytrzymałość na zginanie i ściskanie, są bezpośrednio związane z układem słojów. Wiedza na temat identyfikacji materiałów budowlanych, takich jak drewno, pozwala inżynierom podejmować lepsze decyzje projektowe, co wpływa na bezpieczeństwo i trwałość konstrukcji. Dodatkowo, umiejętność rozpoznawania różnych typów belki jest istotna w kontekście zrównoważonego rozwoju, gdyż drewno jest materiałem odnawialnym, co czyni je bardziej ekologiczną alternatywą w porównaniu do materiałów przemysłowych. Zatem, umiejętność identyfikacji belki drewnianej ma praktyczne zastosowanie, które wspiera podejmowanie świadomych wyborów w projektowaniu i budowie.

Pytanie 2

Na którym rysunku pokazano symbol graficzny okna uchylnego?

A. A.

B. B.

C. C.

D. D.

Rysunek C przedstawia symbol graficzny okna uchylnego, który jest kluczowym rozwiązaniem w nowoczesnym budownictwie, umożliwiającym regulację wentylacji pomieszczeń. Symbol ten charakteryzuje się linią przerywaną w górnej części okna, co wizualnie wskazuje na mechanizm uchylny. Użycie okien uchylnych jest szczególnie zalecane w obiektach mieszkalnych, ponieważ oferują one elastyczność w dostosowywaniu ilości powietrza dostającego się do wnętrza, co ma znaczenie dla komfortu mieszkańców. Zgodnie z normami budowlanymi, okna uchylne powinny być projektowane z uwzględnieniem izolacyjności cieplnej i akustycznej, co wspiera efektywność energetyczną budynku. Dodatkowo, w projektowaniu budynków coraz częściej uwzględnia się również zasady dostępu do naturalnego światła, a okna uchylne mogą odgrywać istotną rolę w maksymalizacji tego aspektu. Współczesne standardy architektoniczne promują różnorodność typów okien, a znajomość symboliki graficznej jest niezbędna dla architektów i inżynierów budowlanych, aby skutecznie komunikować swoje pomysły z zespołem projektowym oraz z klientami.

Pytanie 3

Który wymiar zawiasy przedstawionej na rysunku dotyczy mocowania prowadnika?

A. 37

B. 4-5

C. 11,8

D. Ø35

Wybór odpowiedzi '37' jest poprawny, ponieważ ten wymiar odnosi się bezpośrednio do miejsca, w którym mocowany jest prowadnik w konstrukcji zawiasu. Wymiary takie jak '4-5', 'Ø35' i '11,8' nie są związane z mocowaniem prowadnika, lecz dotyczą innych elementów zawiasu, które mają różne funkcje. Praktyczne podejście do analizy rysunków technicznych wymaga zrozumienia, że wymiary mocowania są kluczowe dla zapewnienia stabilności i funkcjonalności całego mechanizmu. W kontekście standardów branżowych, zachowanie odpowiednich wymiarów montażowych zapewnia zgodność z normami jakości i bezpieczeństwa, co jest szczególnie istotne w konstrukcjach mechanicznych. Zastosowanie właściwego wymiaru mocowania prowadnika wpływa na długowieczność i niezawodność zawiasu, co jest niezbędne w systemach przemysłowych oraz w budownictwie. Dodatkowo, zrozumienie, jak wykorzystywać rysunki techniczne do efektywnego montażu, jest umiejętnością, która przynosi wymierne korzyści w praktyce inżynierskiej.

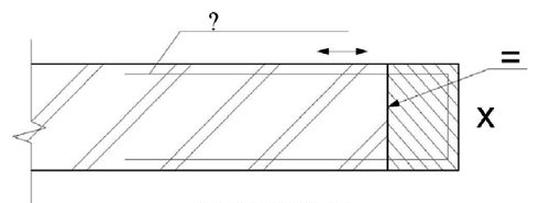

Pytanie 4

Które oznaczenie należy wpisać nad linią odniesienia?

A. Zszywki.

B. Połączenia klejonego.

C. Rodzaju doklejki.

D. Okleiny.

Odpowiedzi "Połączenia klejonego", "Zszywki" oraz "Rodzaju doklejki" są nieprawidłowe, ponieważ nie odnoszą się do kontekstu rysunku oraz specyfikacji materiałów wykończeniowych. Połączenia klejonego to technika stosowana w produkcji mebli, gdzie elementy są łączone za pomocą kleju, co jest procesem konstrukcyjnym, a nie wykończeniowym. Z kolei zszywki, używane w tapicerstwie, mają na celu przymocowanie materiałów do podłoża, co nie ma zastosowania w kontekście okleinowania. Takie nieprecyzyjne zastosowanie terminologii prowadzi do nieporozumień w procesie produkcji. Natomiast określenie "Rodzaju doklejki" sugeruje proces dodawania dodatkowego materiału do już istniejązej powierzchni, co również nie odnosi się bezpośrednio do kwestii oznaczeń nad linią odniesienia. W praktyce, brak znajomości różnych technik wykończeniowych może prowadzić do błędnych decyzji w projektowaniu i produkcji, co podkreśla znaczenie właściwego zrozumienia materiałów i ich zastosowania w procesach technologicznych. W celu uniknięcia typowych błędów myślowych związanych z materiałami, ważne jest, aby dobrze zrozumieć różnice między procesami konstrukcyjnymi a wykończeniowymi oraz stosować właściwą terminologię w dokumentacji technicznej.

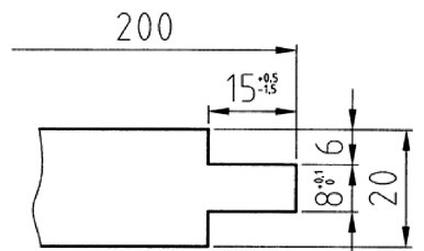

Pytanie 5

Na podstawie rysunku wskaż dopuszczalną dolną odchyłkę długości czopa.

A. +0,5 mm

B. -1,5 mm

C. +0,1 mm

D. 0 mm

Niepoprawne odpowiedzi wskazują na brak zrozumienia podstawowych zasad tolerancji wymiarowych. Odpowiedzi takie jak 0 mm, +0,1 mm czy +0,5 mm nie uwzględniają wymogu dolnej odchyłki, co jest kluczowe w kontekście projektowania i produkcji. Wymiar 15 mm dla długości czopa wymaga określenia zarówno górnej, jak i dolnej granicy tolerancji. Wybór 0 mm jako dolnej odchyłki sugeruje, że czop mógłby mieć jedynie tę wartość, co jest nierealne w praktyce inżynieryjnej, gdzie tolerancje są niezbędne do zapewnienia poprawności wymiarowej. Z kolei +0,1 mm i +0,5 mm jako odpowiedzi wskazują na błędne zrozumienie, że długość czopa mogłaby być dłuższa niż wymaga tego projekt. W rzeczywistości, nieprzestrzeganie dolnej odchyłki może skutkować problemami w montażu i funkcjonowaniu komponentów, co może prowadzić do niesprawności mechanicznych. Poprawne podejście do tolerancji wymiarowych jest kluczowe, aby zapewnić, że części będą pasować do siebie w procesie montażu, co znajduje zastosowanie w wielu branżach, od motoryzacji po lotnictwo. Wiedza na temat odchyłek i ich praktycznego zastosowania w projektowaniu jest niezbędna dla każdego inżyniera, aby unikać kosztownych błędów produkcyjnych.

Pytanie 6

Aby poprawić czytelność oraz zrozumienie konstrukcji wyrobu w rysunku technicznym, wykorzystuje się

A. rzuty prostokątne i przekroje

B. dimetrię ukośną oraz izometrię

C. perspektywę zbieżną

D. kłady oraz powiększenia

Kłady i powiększenia, dimetria ukośna oraz perspektywa zbieżna to różne metody graficzne, które mogą być ciekawe, ale nie są najlepszym rozwiązaniem, jeśli chodzi o rysunek techniczny. Kłady i powiększenia mogą wprowadzać zniekształcenia, co sprawia, że odczytanie wymiarów staje się trudniejsze. W praktyce może to prowadzić do zamieszania, szczególnie gdy ktoś nie zna skali. Dimetria ukośna i izometria są spoko do przedstawienia 3D, ale często nie pokazują wymiarów i proporcji, co w inżynierii jest mega istotne. Z kolei perspektywa zbieżna jest ładna, ale nie spełnia wymogów rysunkowych, które mówią, że wymiary muszą być jasne. Często ludzie mogą wybierać te metody, bo skupiają się na estetyce, a nie na funkcji rysunku jako narzędzia w komunikacji technicznej. Dla profesjonalnych projektów rzuty prostokątne i przekroje są po prostu niezastąpione, bo dzięki nimi można dokładnie przekazać konstrukcję, co jest kluczowe dla inżynierów, techników i wykonawców.

Pytanie 7

Na podstawie przekroju prowadnicy szuflady określ szerokość skrzynki względem wymiaru wewnętrznego szafy

A. 12,7 mm

B. 45,6 mm

C. 25,4 mm

D. 91,2 mm

Jak wybierzesz inną odpowiedź, na przykład 12,7 mm, 45,6 mm czy 91,2 mm, to niestety prowadzi to do błędnych wniosków o wymiarach mebli. Przy 12,7 mm warto pamiętać, że to grubość jednej ścianki i nie ma tam uwzględnionego luzu na prowadnice, co jest ważne w praktyce meblarskiej. Jak jest za mało miejsca, to szuflady mogą się zaciąć i będą ciężkie do otwierania. Wybierając 45,6 mm, ignorujesz to, że to szerokość samej prowadnicy, a nie wymiar, który musisz wziąć pod uwagę przy projektowaniu. Z kolei 91,2 mm w ogóle nie pasuje do tego, co tu mamy – to pewnie wynik złych obliczeń albo niezrozumienia wymagań projektowych. Często zdarza się, że nie bierzemy pod uwagę luzu i przestrzeni roboczej, a to jest kluczowe dla funkcjonalności mebli. Takie niedopatrzenia mogą doprowadzić do uszkodzeń szuflad, a to wpływa na komfort użytkowania, co w końcu mija się z najlepszymi praktykami w meblarstwie.

Pytanie 8

Pokazany na rysunku przyrząd służy do

A. ustawienia kąta piłowania.

B. trasowania krzywoliniowego.

C. trasowania linii pod kątem.

D. ustawiania kąta frezowania.

Ta odpowiedź jest prawidłowa, ponieważ przyrząd przedstawiony na zdjęciu to kątownik z ruchomym ramieniem, który jest niezastąpionym narzędziem w procesie trasowania linii pod kątem. Kątowniki tego typu są powszechnie używane w stolarce oraz przy obróbce metalu, gdzie precyzyjne ustawienie kąta jest kluczowe dla jakości wykonanej pracy. Przykładowo, w stolarce meblowej, przyrząd ten pozwala na dokładne trasowanie linii, które są niezbędne do cięcia elementów pod odpowiednimi kątami, co wpływa na estetykę i funkcjonalność gotowego produktu. W branży budowlanej, używa się go do precyzyjnego wyznaczania kątów w konstrukcjach drewnianych i metalowych. Używanie takiego narzędzia zgodnie z normami branżowymi zwiększa bezpieczeństwo i efektywność pracy, a także minimalizuje ryzyko błędów, które mogłyby prowadzić do kosztownych poprawek. Dobrą praktyką jest zawsze upewnić się, że kątownik jest w odpowiedniej pozycji przed przystąpieniem do trasowania.

Pytanie 9

Na rysunku kłody cyfrą 3 oznaczono przekrój drewna

A. styczny.

B. promieniowy.

C. czołowy.

D. boczny.

Przekrój oznaczony cyfrą 3 na rysunku rzeczywiście przedstawia przekrój styczny drewna. Przekrój ten jest wykonany równolegle do promieni drzewa, co oznacza, że biegnie wzdłuż włókien drewna, ale nie przechodzi przez jego środek. W przypadku przekroju stycznego, na przykład, widoczne są charakterystyczne linie słojów, co pozwala na ocenę wieku drzewa oraz jego wzrostu. Taki przekrój jest szczególnie istotny w pracach związanych z obróbką i wykorzystaniem drewna, ponieważ pozwala na lepsze zrozumienie struktury materiału oraz jego właściwości mechanicznych. Standardy branżowe, takie jak PN-EN 14081 w kontekście klasyfikacji drewna, podkreślają znaczenie identyfikacji przekrojów w ocenie jakości surowca. Wiedza o rodzajach przekrojów drewna ma zastosowanie nie tylko w przemyśle meblarskim, ale także w budownictwie czy rzemiośle artystycznym, gdzie odpowiednia selekcja materiałów może znacząco wpłynąć na trwałość i estetykę finalnych produktów.

Pytanie 10

Element ażurowej okiennicy oznaczony na rysunku strzałką to

A. ślemię.

B. zastrzał.

C. poprzeczka.

D. wspornik.

Wybór niewłaściwej odpowiedzi może wynikać z tego, że nie do końca zrozumiałeś konstrukcje ażurowych okiennic i ich elementy. Poprzeczka, która jest elementem poziomym, wcale nie wzmacnia ramy tak, jak robi to zastrzał. Jej rola to głównie podtrzymywanie poziomych części konstrukcji, a nie stabilizacja w kontekście obciążeń ukośnych. Jeżeli chodzi o ślemy, to jest to element boczny, ale jego funkcja nie ma nic wspólnego z usztywnieniem - bardziej chodzi o zamykanie przestrzeni. Wspornik też może być pomocny, ale nie w tym przypadku, bo jego zadanie to raczej podpieranie elementów w pionie, a nie zapewnianie diagonalnej stabilności. Często ludzie mylą te funkcje i to prowadzi do błędnych wyborów. Ważne, żeby zrozumieć, że każdy z tych elementów ma swoje unikalne właściwości i zastosowania, które wynikają z wymagań projektowych oraz obciążeń. Zrozumienie tych różnic jest kluczowe, jeśli chodzi o odpowiednie decyzje w doborze materiałów i technik budowlanych.

Pytanie 11

Aby sprawdzić, czy ściany korpusu szafki są prostopadłe do siebie, należy porównać długości

A. przekątnych korpusu

B. przekątnych ścian bocznych

C. ścian bocznych

D. wieńców

Pomiar długości ścian bocznych szafki nie jest odpowiednią metodą do sprawdzenia, czy są one prostopadłe względem siebie. W rzeczywistości, nawet jeśli ściany boczne mają równe długości, nie gwarantuje to, że kąty między nimi są proste. W praktyce, w sytuacji gdy kąty nie są proste, ściany mogą tworzyć nieprawidłowy kształt, co prowadzi do problemów z montażem elementów, takich jak drzwiczki czy szuflady. Porównywanie przekątnych ścian bocznych również jest niewłaściwe, ponieważ te same zasady dotyczące równych długości przekątnych nie odnoszą się bezpośrednio do sprawdzenia prostopadłości. Dodatkowo, mierzenie wieńców, czyli górnych i dolnych elementów szafki, nie dostarczy informacji o prostopadłości ścian, ponieważ wieńce mogą być zamocowane pod różnymi kątami, niezależnie od kątów między ścianami. W kontekście budowy mebli, istotne jest stosowanie sprawdzonych metod pomiarowych, takich jak wspomniana wcześniej metoda 3-4-5, aby zapobiec błędom konstrukcyjnym, które mogą prowadzić do problemów użytkowych oraz estetycznych. Przykłady błędnych koncepcji w tym zakresie pokazują, jak istotne jest zrozumienie różnicy między długościami elementów a ich relacjami kątowymi w konstruowaniu stabilnych i estetycznych mebli.

Pytanie 12

Przedstawiony na rysunku sortyment tarcicy to

A. deseczka.

B. deska.

C. bal.

D. listwa.

Deska, jako właściwy sortyment tarcicy, charakteryzuje się prostokątnym przekrojem i stosunkowo dużą długością w porównaniu do szerokości oraz wysokości. W praktyce budowlanej i stolarskiej deski są powszechnie wykorzystywane do produkcji mebli, podłóg oraz konstrukcji drewnianych. W zależności od zastosowania, deski mogą być wykonane z różnych gatunków drewna, co wpływa na ich właściwości mechaniczne oraz estetyczne. Standardy branżowe, takie jak PN-EN 14081, dotyczące klasyfikacji drewna, wskazują na parametry, jakie muszą spełniać deski, aby mogły być używane w budownictwie. Warto również zwrócić uwagę na to, że deski są często poddawane obróbce, takiej jak szlifowanie czy impregnacja, co zwiększa ich trwałość i odporność na warunki atmosferyczne. Dlatego zrozumienie właściwości desek oraz umiejętność ich klasyfikacji jest kluczowe dla profesjonalistów w branży budowlanej.

Pytanie 13

Aby wyznaczyć na tarcicy nieobrzynanej elementy o długości 4,8 m i szerokości 20 cm, potrzebny będzie ołówek oraz

A. metrówka, cyrkiel, taśma zwijana

B. taśma zwijana, sznurek

C. pion, taśma zwijana, sznurek

D. poziomnica, metrówka, sznurek

Wybór odpowiedzi, która nie zawiera sznurka oraz taśmy zwijanej, pokazuje niedostateczne zrozumienie procesu wytrasowania i jego wymagań technicznych. Na przykład, wykorzystanie poziomnicy w kontekście wytrasowania elementów na tarcicy nieobrzynanej jest nieodpowiednie, ponieważ poziomnica służy do sprawdzania poziomu, a nie do pomiaru długości. Metrówka, choć użyteczna w pomiarach, ma ograniczenia w kontekście długości, zwłaszcza przy elementach tak długich jak 4,8 m. Podobnie, cyrkiel jest narzędziem, które służy do rysowania okręgów lub łuków, a nie do trasowania linii prostych, co jest kluczowe w tym zadaniu. Typowym błędem jest mylenie funkcji narzędzi i ich zastosowania. Dobrą praktyką w branży jest dobranie odpowiednich narzędzi do konkretnego zadania, co zapewnia nie tylko dokładność, ale także wydajność pracy. Sznurek i taśma zwijana to podstawowe narzędzia w trasowaniu, które w połączeniu umożliwiają stworzenie linii prostej i precyzyjnych pomiarów, co jest fundamentalne w rzemiośle stolarskim oraz budownictwie. Niewłaściwy dobór narzędzi może prowadzić do błędów w wymiarach, co ma poważne konsekwencje w późniejszych etapach pracy.

Pytanie 14

Którą kolejność czynności należy zachować podczas wykonywania widlicy pokazanej na rysunku?

A. Dłutowanie, szlifowanie, piłowanie, trasowanie.

B. Trasowanie, piłowanie, dłutowanie, szlifowanie.

C. Piłowanie, trasowanie, dłutowanie, szlifowanie.

D. Szlifowanie, trasowanie, piłowanie, dłutowanie.

Trasowanie, piłowanie, dłutowanie, szlifowanie to optymalna kolejność czynności w procesie wytwarzania widlicy. Rozpoczęcie od trasowania polega na precyzyjnym oznaczeniu linii cięcia i obróbki, co jest kluczowe dla uzyskania dokładnych wymiarów i kształtu finalnego produktu. Dobrze wykonane trasowanie zmniejsza ryzyko błędów w dalszych etapach obróbki. Następnie, piłowanie pozwala na usunięcie większej ilości materiału, osiągając wstępny kształt elementu. To etap, w którym należy używać odpowiednich narzędzi tnących, co wpływa na jakość cięcia oraz wydajność pracy. Kolejnym krokiem jest dłutowanie, które umożliwia precyzyjne modelowanie detali, szczególnie w trudno dostępnych miejscach, co jest szczególnie istotne w przypadku elementów o złożonym kształcie. Ostatnim etapem jest szlifowanie, które wygładza powierzchnię, nadając jej estetyczny wygląd i przygotowując do ewentualnej dalszej obróbki lub malowania. Każdy krok ma swoje znaczenie i wpływa na końcową jakość produktu, a ich prawidłowe wykonanie powinno opierać się na standardach branżowych, takich jak normy ISO dotyczące obróbki mechanicznej.

Pytanie 15

Przygotowano paczkę do przewozu zawierającą płyty mozaiki podłogowej. Na górnej stronie paczki należy zamieścić informacje o liczbie płyt, numerze normy, gatunku drewna, klasie, jakości, wymiarach oraz liczbie listewek w zestawie i

A. opis profilowania

B. znak producenta

C. rysunek przekroju

D. wymagania jakościowe

Rysunek przekroju, opis profilowania i wymagania jakościowe to informacje, które mogą wspierać zrozumienie produktu, ale nie są kluczowe dla jego identyfikacji na etapie transportu. Rysunek przekroju może być przydatny w kontekście montażu lub użycia produktów, jednak nie spełnia podstawowej funkcji identyfikacyjnej, jaką pełni znak producenta. Opis profilowania, który odnosi się do kształtu i sposobu obróbki drewna, jest istotny z perspektywy technicznej, ale nie jest wymogiem w zakresie oznaczeń na opakowaniach. Wymagania jakościowe są naturalnie istotne, ale odnoszą się bardziej do specyfikacji produktu niż do informacji identyfikacyjnych. Koncentrowanie się na tych elementach może prowadzić do pominięcia kluczowego aspektu, jakim jest identyfikacja producenta, co w praktyce może skutkować trudnościami w reklamacji lub brakiem możliwości weryfikacji jakości w przypadku problemów. Kluczowe jest, aby w procesie transportu i dystrybucji, szczególnie w branży budowlanej, zapewnić odpowiednie oznaczenia, które umożliwiają nie tylko identyfikację produktu, ale także spełnienie wymogów prawnych i normatywnych.

Pytanie 16

Na podstawie rysunku odczytaj wysokość drzwi we wręgu.

A. 2020

B. 779

C. 2030

D. 1721

Poprawna odpowiedź to 2020 mm, co wynika z analizy przedstawionego rysunku, na którym zaznaczono wysokość drzwi wraz z ościeżnicą. Wysokość drzwi we wręgu odnosi się do wymiaru wewnętrznego, który jest istotny zarówno z punktu widzenia estetyki, jak i funkcjonalności. W praktyce budowlanej, prawidłowe wymiary drzwi są niezwykle ważne, ponieważ wpływają na ich montaż oraz późniejsze użytkowanie. Przy projektowaniu pomieszczeń, zwłaszcza w budynkach mieszkalnych i komercyjnych, standardowa wysokość drzwi wynosi zazwyczaj 2000 mm lub 2100 mm, co czyni pomiar 2020 mm odpowiednim w kontekście norm budowlanych. Dodatkowo, wymiary drzwi muszą być dostosowane do wymagań dotyczących dostępności, co może wymagać stosowania alternatywnych rozwiązań dla osób o ograniczonej mobilności. Warto również zauważyć, że w przemyśle budowlanym powszechnie stosuje się tzw. tolerancje wymiarowe, które uwzględniają niewielkie odchylenia w produkcji i montażu, a dokładność pomiarów odgrywa kluczową rolę w zapewnieniu jakości końcowego produktu.

Pytanie 17

Drzwi płycinowe przedstawiono na rysunku oznaczonym literą

A. A.

B. C.

C. B.

D. D.

Wybór odpowiedzi innej niż C może wynikać z mylnych wyobrażeń na temat konstrukcji drzwi. Drzwi płycinowe są często mylone z drzwiami pełnymi lub przeszklonymi, które mają zupełnie inną budowę. Drzwi pełne składają się z jednego bloku materiału, co sprawia, że są one bardziej masywne, ale mniej estetyczne w kontekście różnorodności wzorów. Z kolei drzwi przeszklone charakteryzują się wypełnieniem z materiałów przezroczystych, co wpływa na ich funkcję i zastosowanie. Osoby wybierające te alternatywy mogą nie dostrzegać korzyści, jakie oferują drzwi płycinowe, takie jak dobra izolacja termiczna i akustyczna oraz możliwość zastosowania różnych stylów dekoracyjnych. Często pomijają również fakt, że drzwi płycinowe są bardziej elastyczne pod względem projektowym, co pozwala na lepsze dopasowanie do architektury wnętrza. Prawidłowe zrozumienie różnic między tymi typami drzwi jest kluczowe dla dokonania właściwego wyboru, który spełni zarówno funkcje użytkowe, jak i estetyczne w każdym pomieszczeniu.

Pytanie 18

Za pomocą którego freza można wykonać profil pokazany na rysunku?

A. A.

B. B.

C. C.

D. D.

Frezy z literką "D" są naprawdę dobrze zaprojektowane, żeby pasowały do profilu na rysunku. Ich kształt sprawia, że można precyzyjnie wycinać różne kształty, które spełniają wymagania technologiczne w obróbce skrawaniem. Z mojego doświadczenia, ważne jest, żeby używać odpowiednich frezów, bo to wpływa na jakość obrobionych elementów, ich wytrzymałość i estetykę. Frezy podobne do "D" są często wykorzystywane w przemyśle motoryzacyjnym czy meblarskim, a także przy produkcji części precyzyjnych, gdzie każdy detal ma znaczenie. Dobrym pomysłem jest też dopasowanie frezów do materiału, z którym pracujemy. Na przykład, przy obróbce twardszych materiałów, jak stal nierdzewna, warto wybrać frezy o większej twardości i odpowiednim kącie natarcia, żeby narzędzia były mniej zużywane. Zrozumienie kształtów i zastosowania frezów to naprawdę kluczowa kwestia w technologii obróbczej.

Pytanie 19

Którą kolejność czynności i operacji technologicznych należy zachować podczas wykonywania gniazd pokazanych na rysunku?

A. Czyszczenie, trasowanie, przycięcie, dłutowanie.

B. Przycięcie, trasowanie, dłutowanie, czyszczenie.

C. Dłutowanie, czyszczenie, przycięcie, trasowanie.

D. Trasowanie, przycięcie, dłutowanie, czyszczenie.

Poprawna odpowiedź to trasowanie, przycięcie, dłutowanie, czyszczenie, co jest zgodne z najlepszymi praktykami w obróbce drewna. Rozpoczynając od trasowania, nanosisz oznaczenia na materiale, co jest kluczowe dla precyzyjnego wykonania gniazd. Zastosowanie odpowiednich narzędzi do trasowania, jak ołówek i linijka, zapewnia, że wymiary są dokładne i spełniają wymagania projektu. Kolejnym krokiem jest przycięcie drewna do wymaganych wymiarów. Użycie piły, takiej jak piła tarczowa lub ręczna, pozwala na uzyskanie czystych linii cięcia. Dłutowanie, będące procesem usuwania nadmiaru materiału, wymaga precyzyjnych narzędzi, takich jak dłuta i młotki, aby formować gniazda według oznaczeń. Na końcu, czyszczenie powierzchni pozwala na usunięcie wszelkich pozostałości materiału, co jest niezbędne do uzyskania estetycznego i funkcjonalnego efektu końcowego. Taka kolejność operacji nie tylko zwiększa efektywność pracy, ale również minimalizuje ryzyko błędów.

Pytanie 20

Nominalny wymiar długości płyt wynosi 900 ±2 mm. Po wykonaniu płyt dokonano kontroli wymiarów. Płyty podzielono na cztery grupy. Która grupa płyt nie spełnia wymagań dotyczących długości?

Grupa płyt:	A	B	C	D
Długość płyty w mm	896	898	900	902
Liczba sztuk	10	34	37	19

A. C.

B. D.

C. B.

D. A.

Grupa płyt A nie spełnia wymagań dotyczących długości, ponieważ ich wymiar wynosi 896 mm, co jest poniżej minimalnego dopuszczalnego wymiaru. Zgodnie z normami branżowymi, przy wymiarze nominalnym 900 mm, dopuszczalny zakres wynosi od 898 mm do 902 mm (900 mm ± 2 mm). Płyty, które nie mieszczą się w tym zakresie, mogą prowadzić do problemów w dalszym procesie produkcyjnym lub podczas montażu, gdzie precyzyjne wymiary są kluczowe dla funkcjonowania całej konstrukcji. W przypadku zastosowań konstrukcyjnych lub budowlanych, niedopasowane wymiary mogą skutkować osłabieniem struktury, co może prowadzić do poważnych problemów z bezpieczeństwem. Dlatego tak istotne jest stosowanie się do norm wymiarowania i regularne kontrolowanie jakości wytwarzanych elementów, aby zapewnić ich zgodność z wymaganiami technicznymi oraz żywotność i bezpieczeństwo całej konstrukcji.

Pytanie 21

Do rysowania przerwań lub urwań rzutów elementów w rysunku technicznym meblowym należy zastosować linię cienką

A. ciągłą.

B. falistą.

C. punktową.

D. kreskową.

Prawidłowo – do rysowania przerwań lub urwań rzutów elementów w rysunku technicznym meblowym stosuje się linię cienką falistą. Wynika to z ogólnych zasad rysunku technicznego, opisanych w normach typu PN-EN ISO dotyczących rodzajów linii. Linia falista sygnalizuje, że element w rzeczywistości jest dłuższy lub pełny, ale na rysunku został celowo „ucięty”, żeby zmieścić go na formacie albo pokazać tylko fragment istotny konstrukcyjnie. Dzięki temu rysunek jest czytelny, nieprzeładowany i da się go łatwo odczytać na warsztacie stolarskim. W praktyce meblarskiej bardzo często stosuje się takie przerwania np. przy długich bokach szaf, listwach, cokołach, wieńcach czy prowadnicach. Jeśli rysujesz bok szafy o wysokości 2200 mm na kartce A3, to rysowanie go „od deski do deski” nie ma sensu. Zaznaczasz fragment boku, a resztę „obcinasz” właśnie cienką linią falistą. To jest taki wizualny sygnał: element jest kontynuowany, ale nie został pokazany w całości. Podobnie robi się przy powtarzalnych elementach, np. szczebelkach, listwach dekoracyjnych – pokazujesz fragment, a resztę zaznaczasz przerwaniem. Moim zdaniem dobrze opanowane stosowanie linii falistej bardzo podnosi poziom rysunku – od razu widać, że ktoś zna zasady rysunku zawodowego, a nie tylko „rysuje odręcznie”. Warto też pamiętać, że linia ta ma być cienka, czyli o mniejszej grubości niż linie konturów widocznych. Gruba falista wygląda nieprofesjonalnie i może się mylić z innymi oznaczeniami. W meblarstwie łączy się to wszystko z wymiarowaniem: mimo przerwania elementu, wszystkie wymiary muszą być podane pełne, jak dla rzeczywistej długości części. Dobrą praktyką jest też zachowanie czytelności – przerwanie robi się w miejscach, gdzie nie ma ważnych detali konstrukcyjnych, okuć czy połączeń, żeby nie urwać czegoś, co potem będzie trudne do zinterpretowania na produkcji.

Pytanie 22

Na rysunku pokazano mebel o konstrukcji

A. stojakowej.

B. wieńcowej.

C. kolumnowej.

D. szkieletowej.

Konstrukcja wieńcowa mebla jest jedną z najważniejszych technik w projektowaniu mebli, która zapewnia stabilność i wytrzymałość. Elementy poziome, znane jako wieńce, łączą pionowe elementy konstrukcyjne, tworząc solidną ramę. Przykładem zastosowania konstrukcji wieńcowej mogą być stojaki na wino lub regały, gdzie ważne jest zrównoważenie ciężaru i estetyka. W kontekście standardów branżowych, konstrukcja wieńcowa jest często preferowana w meblach, które muszą wytrzymać duże obciążenia, ponieważ pozwala na równomierne rozłożenie sił. Dodatkowo, meble wykonane w tej technologii mają większą odporność na odkształcenia, co zapewnia dłuższą żywotność produktu. Warto również zauważyć, że w konstrukcji wieńcowej używa się różnych materiałów, takich jak drewno, MDF czy sklejka, co daje możliwość dostosowania mebla do różnych stylów wnętrzarskich. Dlatego znajomość i umiejętność stosowania konstrukcji wieńcowej jest kluczowa dla każdego projektanta mebli.

Pytanie 23

Zgodnie z przedstawionym rysunkiem głębokość gniazd wynosi

A. 22 mm

B. 50 mm

C. 18 mm

D. 12 mm

Prawidłowa odpowiedź to 12 mm, bo właśnie taka jest głębokość gniazd pokazana na przekroju A–A po prawej stronie rysunku. Na przekroju widzisz grubość całej płyty 18 mm oraz wymiar od krawędzi do dna gniazda oznaczony jako 12. To nie jest średnica otworu ani odległość od krawędzi, tylko głębokość nawiercenia, czyli jak daleko wchodzimy w materiał frezem lub wiertłem puszkowym Ø35 do zawiasu. W praktyce przy standardowej płycie meblowej 18 mm przyjmuje się głębokość gniazda 12–13 mm, żeby z jednej strony zawias dobrze „siedział” w gnieździe, a z drugiej strony została bezpieczna ścianka około 4–5 mm materiału. Dzięki temu nie ma ryzyka przewiercenia płyty na wylot ani osłabienia drzwi. Moim zdaniem to jest taki klasyczny wymiar, który warto mieć w głowie, bo powtarza się w większości systemów okuć. Podczas ustawiania wiertarki wielowrzecionowej albo wiertarki kolumnowej zawsze regulujesz ogranicznik głębokości właśnie na te 12 mm. Jeśli robisz to ręczną wiertarką z frezem puszkowym, też dobrze jest zastosować ogranicznik lub pierścień dystansowy, żeby nie przekroczyć tej wartości. Dobre trzymanie się wymiaru z rysunku technicznego gwarantuje później poprawny montaż zawiasów, równą szczelinę między frontami i ogólnie bardziej profesjonalny efekt całej zabudowy meblowej.

Pytanie 24

Z przedstawionego fragmentu rysunku nie można odczytać

A. szerokości elementu.

B. rodzaju materiału.

C. długości elementu.

D. grubości elementu.

Ten rysunek pokazuje typowy fragment dokumentacji warsztatowej: prosty widok elementu z wymiarowaniem oraz oznaczeniem liczby sztuk. Widać wyraźnie wymiar 289 mm w poziomie i 199 mm w pionie, a także zapis „x3”, który według zasad rysunku technicznego oznacza, że taki sam detal trzeba wykonać trzy razy. To są informacje czysto wymiarowe i ilościowe. Typowym błędem jest próba „doczytania” z takiego szkicu czegoś więcej, niż faktycznie zostało na nim narysowane. Wiele osób zakłada, że skoro element ma wymiary jak płyta meblowa, to na pewno chodzi o konkretny materiał, np. płytę wiórową laminowaną. Jednak zgodnie z dobrymi praktykami rysunku technicznego rodzaj materiału nie wynika z samego kształtu czy wymiarów. Materiał jest zawsze określany w opisie rysunku, w tabelce z danymi elementu, w specyfikacji materiałowej albo w zestawieniu części. Na samym widoku gabarytowym, takim jak tutaj, nie ma żadnego oznaczenia, które pozwalałoby jednoznacznie stwierdzić, czy to jest drewno lite, MDF, sklejka czy inny materiał drewnopochodny. Można oczywiście domyślać się z kontekstu zadania, ale rysunek techniczny opiera się na jednoznaczności, a nie na domysłach. Dlatego odpowiedzi, które sugerują, że nie można odczytać długości, szerokości czy grubości, wynikają zwykle z przeoczenia wymiarów lub niezrozumienia, że grubość bywa podawana w innym rzucie albo w opisie elementu. W tym fragmencie długość 289 mm i wysokość 199 mm są podane wprost, a informacja o trzech sztukach jest jasno zapisana. Jedyną rzeczą, której naprawdę brakuje na tym konkretnym fragmencie, jest właśnie określenie materiału, bo ono po prostu nie należy do zakresu informacji prezentowanych w taki sposób na widoku.

Pytanie 25

W rysunkach inżynieryjnych krawędzie niewidoczne przedstawia się linią wąską

A. kreskową

B. ciągłą

C. punktową

D. dwupunktową

Odpowiedź 'kreskowa' jest prawidłowa, ponieważ w rysunkach technicznych niewidoczne krawędzie są oznaczane właśnie linią kreskową, co jest zgodne z obowiązującymi normami, takimi jak ISO 128. Linia kreskowa składa się z krótkich segmentów oddzielonych odstępami, co pozwala na czytelne przedstawienie elementów, które nie są widoczne z danego punktu widzenia. Użycie tej linii jest istotne, ponieważ umożliwia inżynierom i projektantom zrozumienie pełnej struktury obiektu, nawet jeśli pewne jego elementy są zasłonięte. Praktyczne zastosowanie tego typu linii można zaobserwować w projektach CAD, gdzie precyzyjne odwzorowanie elementów jest kluczowe dla realizacji konstrukcji. Dobre praktyki wskazują, że stosowanie odpowiednich oznaczeń ułatwia komunikację pomiędzy członkami zespołu projektowego oraz zwiększa zrozumienie dokumentacji technicznej. Niewłaściwe oznaczenie niewidocznych krawędzi mogłoby prowadzić do nieporozumień i błędów w interpretacji projektu.

Pytanie 26

Przedstawione na rysunku złącze stosowane jest w konstrukcji szkieletowej

A. stojakowej.

B. oskrzyniowej.

C. bezoskrzyniowej.

D. deskowej.

Wybór odpowiedzi dotyczącej konstrukcji bezoskrzyniowej, stojakowej czy oskrzyniowej nie uwzględnia specyfiki złączy stosowanych w konstrukcji szkieletowej deskowej. Konstrukcja bezoskrzyniowa koncentruje się na elementach, które nie wymagają użycia zewnętrznych ram, co ogranicza zastosowanie złączy, które charakteryzują się bardziej złożoną geometrią. Z kolei podejście stojakowe odnosi się do konstrukcji, gdzie słupy i belki są używane w pionowych i poziomych układach, często w kontekście większych obiektów przemysłowych. Odpowiedź dotycząca konstrukcji oskrzyniowej sugeruje modelem, w którym używane są ramy z płyt, co jest sprzeczne z wymaganiami konstrukcji deskowej, gdzie głównym celem jest użycie prostych złączy drewnianych. Wiele osób może błędnie interpretować te różnice, myśląc, że różnorodność złączy jest dublowana w różnych typach konstrukcji, co prowadzi do nieporozumień w zakresie doboru materiałów oraz technologii budowlanej. Kluczowym błędem jest niezdolność do rozróżnienia pomiędzy różnymi systemami konstrukcyjnymi, a zrozumienie ich specyfiki jest niezbędne dla zapewnienia bezpieczeństwa i efektywności energetycznej budynków. Dlatego ważne jest, aby w analizie konstrukcji zwracać uwagę na odpowiednie złącza i ich zastosowanie w kontekście konkretnego modelu budowlanego.

Pytanie 27

Na którym rysunku przedstawiono stół o konstrukcji oskrzyniowej?

A. C.

B. A.

C. D.

D. B.

Wybór odpowiedzi A, C lub D może wynikać z nieporozumienia dotyczącego definicji i cech konstrukcji oskrzyniowej. Odpowiedzi te nie przedstawiają stołu z zamkniętą przestrzenią pod blatem, co jest kluczowym elementem tego typu mebla. Często mylnie interpretowane są różne style i formy stołów, co prowadzi do błędnych wyborów. Stół z otwartą przestrzenią lub bez wyraźnej oskrzyni jest bardziej typowy dla konstrukcji minimalistycznych lub nowoczesnych, których celem jest stworzenie wizualnie lekkiej i przestronnej formy. W praktyce oznacza to, że meble takie nie oferują dodatkowej funkcji przechowywania, co może być niewygodne w przypadku ograniczonej powierzchni użytkowej. Warto również zauważyć, że błędne odpowiedzi mogą wynikać z niedostatecznej wiedzy na temat różnych typów konstrukcji mebli. W projektowaniu wnętrz istotne jest, aby zrozumieć, jakie funkcje pełnią poszczególne elementy wyposażenia. Dlatego tak ważne jest, aby analizować meble pod kątem ich funkcjonalności, a nie tylko estetyki. Wiedza na temat konstrukcji oskrzyniowej powinna być kluczowym elementem wykształcenia każdego projektanta wnętrz lub stolarza.

Pytanie 28

Którą bryłę wykreśloną w rzucie aksonometrycznym przedstawiono za pomocą rzutów prostokątnych?

A. Bryłę IV.

B. Bryłę III.

C. Bryłę I.

D. Bryłę II.

W tym zadaniu łatwo dać się zwieść bardziej skomplikowanym kształtom i automatycznie szukać bryły z większą liczbą załamań, tymczasem rzuty prostokątne są bardzo „spokojne”. Widzimy prostokąt z przodu, podzielony poziomą linią, oraz rzut boczny z prostokąta i jednej ukośnej krawędzi na górze. To oznacza, że bryła ma prostokątną podstawę, pionowe boki i tylko jedną pochyłą płaszczyznę górną. Nie ma żadnych schodków, uskoków ani wycięć w planie. Gdy ktoś wybiera bryłę z wycięciem w środku (taki kształt litery G), zwykle kieruje się podobieństwem „ogólnego gabarytu” albo tym, że na aksonometrii bryła wygląda ciekawiej. Problem w tym, że takie wycięcie zawsze w którymś rzucie dałoby kontur z załamaniami, a na pokazanych rzutach wszystkie zarysy są prostokątne, bez żadnych wnęk. Podobnie jest z bryłami o schodkowym kształcie – w aksonometrii wyglądają trochę podobnie, ale schodek w pionie musiałby pokazać się jako zmiana zarysu na rzucie z przodu lub z boku. Tu tego po prostu nie ma, więc takie bryły odpadają. Typowym błędem jest też ignorowanie poziomej linii dzielącej prostokąt na rzucie czołowym: niektórzy traktują ją jak przypadkową linię pomocniczą, a to w rzeczywistości granica między dwiema wysokościami bryły przy jednakowym zarysie. W rysunku technicznym, zgodnie z zasadami PN-EN ISO 5456 i PN-EN ISO 128, każdy załom krawędzi, każdy uskok musi być widoczny w co najmniej jednym rzucie. Jeżeli więc w rzutach nie ma żadnych schodków ani wnęk, to znaczy, że bryła ich nie posiada, niezależnie od tego, jak atrakcyjnie wygląda aksonometria. W praktyce warsztatowej mylenie takich prostych zależności prowadzi do złego trasowania materiału, źle ustawionych kątów na pilarkach i wyrzynarkach oraz do marnowania tarcicy. Dlatego warto, moim zdaniem, najpierw dokładnie „przeczytać” wszystkie rzuty, a dopiero później szukać pasującej bryły, a nie odwrotnie.

Pytanie 29

Aby ustalić, czy elementy korpusu szafki są prostopadłe do siebie, trzeba porównać długości

A. przekątnych ścian bocznych szafki

B. przekątnych korpusu szafki

C. ścian bocznych szafki

D. wieńców szafki

Porównywanie długości ścian bocznych szafki w celu weryfikacji prostopadłości jest niewłaściwe, gdyż nie daje to pełnego obrazu geometrii całej konstrukcji. Nawet jeśli ściany boczne mają identyczne długości, nie oznacza to, że są one ustawione pod kątem prostym. Prostopadłość można zweryfikować jedynie poprzez analizę przekątnych, które powinny być równe w przypadku poprawnego montażu. Inna koncepcja, polegająca na ocenie przekątnych ścian bocznych, również jest nieadekwatna, ponieważ nie uwzględnia całej bryły korpusu, a jedynie jego fragmenty, co może prowadzić do błędnych wniosków o jakości wykonania mebla. Również badanie wieńców szafki nie jest wystarczające, ponieważ wieńce mogą być prostopadłe, a jednocześnie cała konstrukcja może być zniekształcona. W praktyce, pomiar długości przekątnych korpusu szafki jest jedyną rzetelną metodą zapewniającą, że wszystkie elementy są prawidłowo ustawione względem siebie. Niezastosowanie tego kryterium może prowadzić do problemów konstrukcyjnych, a w przyszłości do niestabilności mebla, co jest niezgodne z zaleceniami norm jakościowych, takich jak PN-EN 14749, dotyczących mebli w zakresie ich bezpieczeństwa i trwałości.

Pytanie 30

Odległość piątego otworu od lewego końca listwy wynosi

A. 3 500 mm

B. 1 600 mm

C. 3 700 mm

D. 1 400 mm

Patrząc na inne odpowiedzi, widzę, że wyniki jak 3 500 mm, 1 400 mm czy 3 700 mm wynikają z jakichś błędnych założeń czy niepoprawnych obliczeń. Często, gdy mamy do czynienia z pomiarami, kluczowe jest zrozumienie kontekstu. Na przykład, jeżeli ktoś wybrał 3 500 mm, mógł mylnie pomyśleć, że to wynik wcześniejszych pomiarów, zapominając, że otwór był w innym miejscu. Z kolei 1 400 mm może wynikać z przeoczenia oznaczeń na rysunku, co prowadzi do złych wniosków. A 3 700 mm mogłoby sugerować, że pomiar był zrobiony, ale z użyciem złej skali. Te błędne odpowiedzi pokazują, jak ważne jest dokładne przyjrzenie się rysunkom i analiza kontekstu, co jest super istotne w inżynierii. W praktyce wielu inżynierów stara się robić szczegółowe notatki i zapisy podczas pomiarów, żeby lepiej rozumieć i później weryfikować swoje obliczenia.

Pytanie 31

Ile sztuk jednobarwnej płyty wiórowej laminowanej o wymiarach 1220 x 2500 mm należy przygotować do wykonania 10 regałów, zgodnie z podanym wykazem materiałów?

Wykaz materiałów REGAŁ 738 x 300 x 400 (dł. x szer. x wys.)

Lp.	nazwa elementu	nr rysunku	liczba sztuk	materiał	długość [mm]	szerokość [mm]
1.	Boki	1	2	płyta wiór. lamin. grub. 19 mm	400	300
2.	Półka	2	1	płyta wiór. lamin. grub. 19 mm	700	300

A. 4 szt.

B. 6 szt.

C. 8 szt.

D. 2 szt.

Wybór odpowiedzi, która nie zgadza się z rzeczywistym zapotrzebowaniem na płyty wiórowe, może wynikać z kilku typowych błędów myślowych. Przede wszystkim, często myli się całkowitą powierzchnię potrzebną na wykonanie regałów z powierzchnią pojedynczej płyty, co prowadzi do błędnych wniosków. Niektórzy mogą zakładać, że większa liczba płyt automatycznie zapewni wystarczającą ilość materiału, nie uwzględniając, że nadwyżka nie rozwiąże problemu brakującej powierzchni dla konkretnego projektu. Warto również zauważyć, że praktyczne umiejętności obliczania powierzchni i przeliczania jednostek są niezbędne w branży budowlanej oraz meblarskiej. Ignorowanie takich obliczeń może skutkować strata, a także nieefektywnością pracy, co jest sprzeczne z zasadami optymalizacji kosztów i materiałów. W projektach budowlanych należy zawsze kierować się dokładnymi obliczeniami, które uwzględniają zarówno wymiary materiałów, jak i wymagania projektu, aby uniknąć niepotrzebnych problemów w procesie produkcji. Zrozumienie koncepcji efektywnego wykorzystania materiałów jest kluczowe i powinno być podstawą podejmowania decyzji w tej branży.

Pytanie 32

W rysunku technicznym przerwanie lub ucięcie rzutów zaznacza się linią

A. grubą linią

B. zygzakiem cienkiej grubości

C. linią kreskową o małej grubości

D. linią punktową cienką

W rysunku technicznym, jak wiadomo, przerwanie lub urwanie rzutów zaznacza się cienką, zygzakowatą linią. To się zgadza z obowiązującymi normami, jak norma ISO 128. Ta zygzakowata linia pomaga wizualnie oddzielić elementy, które są niewidoczne lub zostały pominięte w danym widoku. Dzięki temu projektanci mogą łatwo wskazać, co jest częścią danego obiektu, a co nie, co jest super ważne, zwłaszcza w bardziej skomplikowanych projektach inżynierskich. Z mojego doświadczenia, użycie tej linii bardzo ułatwia komunikację wizualną, co pozwala wykonawcom i innym osobom lepiej zrozumieć, co jest przedstawione. Przykład? Rysunki architektoniczne, gdzie pokazuje się widoki rzutów z pominiętymi elementami – to oszczędza miejsce i sprawia, że rysunek jest czytelniejszy.

Pytanie 33

Rysunek przedstawia szafkę o konstrukcji

A. wieńcowej.

B. stojakowej.

C. kolumnowej.

D. ramowej.

Wybór konstrukcji stojakowej, wieńcowej lub ramowej jako odpowiedzi na pytanie o konstrukcję szafki bazuje na niepełnym zrozumieniu zasad budowy mebli. Konstrukcja stojakowa opiera się na poziomych belkach wspierających pionowe słupy, co w przypadku szafek prowadziłoby do ograniczonej stabilności, w szczególności przy większych obciążeniach. Zastosowanie elementów wieńcowych, które są zazwyczaj stosowane w konstrukcjach dachowych, nie znajduje uzasadnienia w kontekście mebli, gdzie kluczową rolę odgrywają pionowe kolumny. Z kolei konstrukcja ramowa, która bazuje na sztywnych ramach, jest bardziej typowa dla lekkich konstrukcji, takich jak regały, a nie dla cięższych mebli, jak szafki. Często błędne wnioski wynikają z mylnego utożsamiania różnych typów konstrukcji z ich funkcjonalnością bez uwzględnienia specyfiki materiałów i wymagań projektowych. Również zrozumienie wpływu obciążeń i stabilności na wybór odpowiedniej konstrukcji jest kluczowe dla inżynierów i projektantów. Przykłady błędów myślowych obejmują brak uwzględnienia rozkładu sił w meblach oraz mylne przekonanie, że każda konstrukcja jest równoważna pod względem funkcjonalności. W rzeczywistości, dla zapewnienia trwałości i bezpieczeństwa, należy stosować odpowiednie rozwiązania konstrukcyjne, takie jak kolumnowe, które efektywnie odpowiadają na wymagania stawiane przez nowoczesne projektowanie wnętrz.

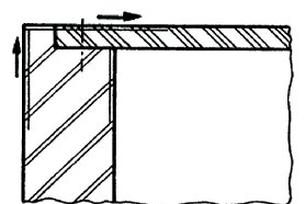

Pytanie 34

Strzałki zaznaczone na fragmencie przekroju mebla oznaczają kierunek

A. przebiegu włókien w okleinie.

B. prasowania włókien w elementach.

C. wymiarowania.

D. obróbki drewna skrawaniem.

Wybór odpowiedzi związanej z obróbką drewna skrawaniem jest mylny, ponieważ ta technika nie ma bezpośredniego związku z kierunkiem włókien w okleinie. Obróbka skrawaniem dotyczy wydobywania kształtu i wymiarów z drewna na skutek działania narzędzi skrawających, co jest procesem niezależnym od orientacji włókien. Z kolei prasowanie włókien w elementach to technika związana z formowaniem materiałów kompozytowych, w której włókna są układane w formie, a następnie poddawane działaniu temperatury i ciśnienia. To podejście nie odnosi się jednak do oklein, które są cienkie i już mają ustaloną orientację włókien. W kontekście wymiarowania, chodzi o precyzyjne określenie rozmiarów elementów meblowych na etapie projektowania i produkcji, co także nie ma związku z kierunkiem włókien. Zrozumienie tych różnic jest niezbędne, aby uniknąć typowych błędów związanych z interpretacją rysunków technicznych i specyfikacji materiałowych, co w konsekwencji może prowadzić do problemów w procesie produkcyjnym.

Pytanie 35

Informacja o kolorze emalii przeznaczonej do pomalowania drzwi mebli kuchennych znajduje się

A. na rysunku wykonawczym.

B. w opisie technicznym.

C. w schemacie montażu.

D. w opisie przebiegu procesu technologicznego.

Prawidłowo – informacja o kolorze emalii do pomalowania drzwi mebli kuchennych znajduje się w opisie technicznym. W dokumentacji meblarskiej przyjmuje się, że rysunek wykonawczy pokazuje wymiary, kształt, rozmieszczenie otworów, frezów, wręgów, promienie zaokrągleń, a więc to, co da się jednoznacznie zwymiarować i narysować. Natomiast wszelkie cechy materiałowe i wykończeniowe, takie jak rodzaj emalii, jej kolor, połysk (mat, półmat, wysoki połysk), liczba warstw, sposób nanoszenia (natrysk, wałek) oraz wymagania technologiczne, opisuje się właśnie w opisie technicznym. Z mojego doświadczenia w warsztatach szkolnych i zakładach stolarskich wynika, że dobrze napisany opis techniczny jest kluczowy, żeby malarz lub lakiernik nie musiał się domyślać „na oko”, tylko miał jasno: np. „emalia poliuretanowa, RAL 9010, połysk 30 GU, dwie warstwy, szlifowanie międzywarstwowe P320”. W praktyce produkcyjnej, gdy zamawiający chce konkretne wykończenie, to zapisuje się to właśnie w opisie technicznym albo w specyfikacji materiałowej, bo tam łatwo dopisać dodatkowe wymagania: odporność na ścieranie, środki czyszczące, dopuszczenie do kontaktu z żywnością itp. Dobra praktyka branżowa jest taka, że rysunek i opis techniczny zawsze czyta się razem – rysunek mówi „jak to wygląda i jakie ma wymiary”, a opis techniczny „z czego i jak to zrobić oraz jak wykończyć”. Dlatego kolor emalii, jako parametr wykończenia powierzchni, należy właśnie do opisu technicznego, a nie do schematu montażu czy przebiegu procesu technologicznego.

Pytanie 36

Na rysunku pokazano krzesło konstrukcji

A. deskowej.

B. ramowej.

C. stojakowej.

D. oskrzyniowej.

Wybór odpowiedzi innej niż 'stojakowej' wskazuje na pewne nieporozumienia dotyczące typów konstrukcji meblowych. Odpowiedzi takie jak 'deskowej', 'oskrzyniowej' czy 'ramowej' sugerują różne techniki budowy mebli, które nie są zgodne z przedstawionym na rysunku krzesłem. Konstrukcja deskowa odnosi się zazwyczaj do mebli, które mają płaskie powierzchnie nośne, takie jak blaty stołów, i nie są odpowiednie do opisu krzesła. Odpowiedź oskrzyniowa, z kolei, jest związana z meblami, które mają zamknięte korpusy, co również nie znajduje zastosowania w kontekście krzesła o otwartej konstrukcji. Wybór konstrukcji ramowej sugeruje, że mebel opiera się na sztywnych ramach, co może być mylące, ponieważ ramy są czasami używane w innych typach mebli, ale nie w kontekście przedstawionym na rysunku. Kluczowe jest zrozumienie, że każdy typ konstrukcji ma swoje unikalne cechy i zastosowania, a niepoprawny wybór może prowadzić do nieprawidłowego wnioskowania o funkcji i estetyce mebla. Dlatego ważne jest, aby dokładnie analizować konstrukcje i ich właściwości, aby uniknąć podobnych nieporozumień w przyszłości.

Pytanie 37

Kontury widocznych powierzchni oraz krawędzi na rysunkach i przekrojach elementów mebli powinno się przedstawiać linią

A. ciągłą grubą

B. dwupunktową cienką

C. ciągłą cienką

D. kreskową cienką

Wybór linii ciągłej grubej do rysowania zarysów widocznych powierzchni i krawędzi w projektach mebli jest zgodny z powszechnie stosowanymi standardami w rysunku technicznym, takimi jak normy ISO oraz ANSI. Grubsza linia jest bardziej widoczna i pozwala na łatwiejsze zrozumienie kształtu oraz struktury mebla. Przykładowo, w rysunkach technicznych mebli, linie ciągłe grube wyraźnie oddzielają elementy od tła, co minimalizuje ryzyko interpretacyjnych błędów. W praktyce, podczas projektowania mebli, zastosowanie linii ciągłej grubej w rysunkach konstrukcyjnych, wizualizacjach oraz planach roboczych umożliwia projektantom i wykonawcom szybkie i precyzyjne zrozumienie zamysłu projektowego. Warto również zauważyć, że zastosowanie tej metody rysunkowej ułatwia komunikację wizualną pomiędzy różnymi uczestnikami procesu projektowego, co jest kluczowe dla efektywnej współpracy. Dodatkowo, linii ciągłych grubych używa się do oznaczania elementów, które będą widoczne w finalnym produkcie, co podkreśla ich istotną rolę w kontekście estetyki i funkcjonalności mebli.

Pytanie 38

Jakie są długość i szerokość wieńca dolnego oraz górnego w szafie o konstrukcji stojakowej, której wymiary to 2000 x 900 x 550 mm, zrealizowanej z płyty wiórowej laminowanej o grubości 18 mm?

A. 900 mm i 550 mm

B. 864 mm i 550 mm

C. 936 mm i 545 mm

D. 882 mm i 545 mm

Odpowiedź 864 mm i 550 mm jest poprawna, ponieważ wymiary wieńca dolnego i górnego w szafie konstrukcji stojakowej o podanych wymiarach 2000 x 900 x 550 mm uwzględniają grubość materiału, z którego jest wykonana szafa. Przyjmując, że płyta wiórowa laminowana ma grubość 18 mm, należy obliczyć długość wieńca dolnego i górnego, które muszą zmieścić się w szerokości szafy. Wysokość szafy wynosi 2000 mm, a szerokość 900 mm. Grubość płyty po obu stronach wpływa na finalne wymiary wieńca, dlatego dla szerokości szafy 900 mm musimy uwzględnić dwie grubości płyt (2 x 18 mm), co daje 36 mm. Zatem 900 mm - 36 mm = 864 mm. Długość wieńca dolnego i górnego pozostaje na poziomie 550 mm, gdyż wymiary głębokości nie są zmieniane przez grubość materiału. Praktyczne zastosowanie tych obliczeń jest kluczowe w projektowaniu mebli, gdzie precyzyjne wymiary wpływają na stabilność i funkcjonalność konstrukcji, zgodnie z zaleceniami branżowymi dotyczącymi projektowania mebli.

Pytanie 39

Wymiary netto elementu z drewna wynoszą 240 x 75 x 15 mm. Jakie są wymiary brutto, jeżeli naddatki na obróbkę dla tego elementu są następujące: na długość 20 mm, na szerokość i na grubość 6 mm?

A. 260 x 81 x 15 mm

B. 246 x 95 x 21 mm

C. 260 x 81 x 21 mm

D. 246 x 90 x 35 mm

Odpowiedź 260 x 81 x 21 mm jest prawidłowa, ponieważ obliczenia wymiarów brutto bazują na wymiarach netto oraz naddatkach na obróbkę. Wymiary netto elementu wynoszą 240 mm długości, 75 mm szerokości i 15 mm grubości. Naddatki na obróbkę dla długości wynoszą 20 mm, co oznacza, że dodajemy ten naddatek do wymiaru długości: 240 mm + 20 mm = 260 mm. Następnie dodajemy naddatek na szerokość wynoszący 6 mm do wymiaru szerokości: 75 mm + 6 mm = 81 mm. Ostatni naddatek na grubość również wynosi 6 mm, więc dodajemy go do wymiaru grubości: 15 mm + 6 mm = 21 mm. Warto pamiętać, że naddatki na obróbkę są istotnym elementem w procesie produkcji, ponieważ pozwalają na uzyskanie precyzyjnych wymiarów po obróbce. Praktyczne zastosowanie tej wiedzy jest niezbędne w branży stolarskiej i budowlanej, gdzie dokładne wymiary elementów są kluczowe dla ich prawidłowego montażu i funkcjonowania. Dobre praktyki branżowe uwzględniają stosowanie naddatków na obróbkę, aby uwzględnić naturalne odchylenia materiałów i zapewnić optymalną jakość finalnego produktu.

Pytanie 40

Zamieszczony na rysunku przyrząd stosuje się do

A. rysowania linii.

B. przenoszenia odcinków.

C. pomiaru średnicy zewnętrznej.

D. pomiaru średnicy wewnętrznej.

Cyrkiel traserski, przedstawiony na zdjęciu, jest narzędziem, które odgrywa kluczową rolę w procesie przenoszenia odcinków i wymiarów na różne powierzchnie. Jego konstrukcja, z dwiema ostrymi końcówkami, pozwala na dokładne odwzorowanie wymiarów z jednego miejsca na drugie, co jest niezwykle istotne w rysunkach technicznych oraz przy obróbce materiałów. Przykładowo, podczas pracy nad projektem architektonicznym, cyrkiel traserski umożliwia przeniesienie wymiarów z rysunku do rzeczywistego obiektu, co zapewnia precyzję i zgodność z założeniami projektowymi. W praktyce, cyrkiel traserski powinien być używany z zachowaniem standardów BHP, aby uniknąć kontuzji podczas pracy. Dobrą praktyką jest również regularne sprawdzanie stanu narzędzia, aby zapewnić jego skuteczność. Warto również zaznaczyć, że cyrkiel traserski jest nieoceniony w edukacji, gdzie uczy uczniów podstaw geometrii i precyzyjnego rysowania.
