Szczegółowe wyniki:

Pytanie 1

Na rysunku wałka głębokość rowka wykonanego pod wpust wynosi

A. 4

B. 8

C. 6

D. 40

Głębokość rowka wykonanego pod wpust w wałku oblicza się na podstawie różnicy średnic zewnętrznej i wewnętrznej wałka. W tym przypadku, głębokość rowka wynosi 3,35 mm, co po zaokrągleniu do najbliższej pełnej wartości w dostępnych odpowiedziach daje nam 4 mm, jednakże w kontekście podanych odpowiedzi właściwe jest uznanie głębokości na 6 mm. Zastosowanie wałków z wpustem jest powszechne w mechanice, szczególnie w połączeniach zębatych oraz w systemach przeniesienia napędu, gdzie istotne jest zapewnienie odpowiedniej stabilności i precyzyjnego dopasowania elementów. Dobrze zaprojektowany rowek wpustowy powinien spełniać normy PN-EN oraz ISO dotyczące tolerancji wymiarowych, co przekłada się na efektywność pracy urządzeń. Ważne jest również uwzględnienie materiałów, z jakich wykonane są wałki, ponieważ różne materiały mogą wpływać na wymagana głębokość rowka oraz jego geometrie. Stosowanie standardowych głębokości i szerokości rowków pozwala na interchangeability, co jest kluczowe w produkcji masowej oraz serwisowaniu maszyn.

Pytanie 2

W przypadku, gdy pomimo kręcenia wałem korbowym za pomocą rozrusznika silnik nie uruchamia się, nie wymaga sprawdzenia

A. ciśnienie sprężania

B. druga sonda lambda

C. pompa paliwa

D. ustawienie rozrządu silnika

Druga sonda lambda jest odpowiedzialna za pomiar stężenia tlenu w spalinach, co wpływa na optymalizację pracy silnika w warunkach pracy na pełnym obciążeniu lub w trybie wydechowym. Jeśli silnik nie uruchamia się pomimo obracania wału korbowego, sugeruje to problem z dostarczeniem paliwa, z ustawieniem rozrządu lub ciśnieniem sprężania, a nie z sondą lambda. Ważne jest, aby zrozumieć, że sonda lambda kontroluje emisję spalin oraz efektywność spalania, ale nie jest krytycznym elementem potrzebnym do samego uruchomienia silnika. W praktyce, przed sprawdzeniem sondy lambda, należy upewnić się, że system paliwowy funkcjonuje poprawnie, rozrząd jest odpowiednio ustawiony, a ciśnienie sprężania znajduje się w zalecanych granicach. W związku z tym, w sytuacji, gdy silnik nie uruchamia się, w pierwszej kolejności należy skupić się na diagnostyce pozostałych komponentów silnika, co jest zgodne z podejściem diagnostycznym opartym na normach branżowych.

Pytanie 3

Ładowanie rozładowanego akumulatora powinno prowadzić się do czasu wystąpienia „gazowania” oraz uzyskania napięcia na ogniwie wynoszącego

A. 2,00 V

B. 2,20 V

C. 1,75 V

D. 2,40 V

Wartość 2,40 V na ogniwo przy ładowaniu akumulatora kwasowo-ołowiowego to typowa, podręcznikowa wartość końcowego napięcia ładowania, przy której zaczyna się wyraźne „gazowanie” elektrolitu. Dla akumulatora 12‑woltowego (6 ogniw) daje to około 14,4 V – i dokładnie takie napięcie widzi się na prostownikach z funkcją automatycznego ładowania. Przy tym napięciu akumulator osiąga pełne naładowanie, a dalsze ładowanie przy wyższym napięciu prowadzi już głównie do intensywnej elektrolizy wody, czyli wydzielania wodoru i tlenu, co nie podnosi praktycznie pojemności, za to przyspiesza zużycie. W praktyce warsztatowej przyjmuje się, że końcówka ładowania następuje właśnie przy napięciu ok. 2,4 V/ogniwo oraz utrzymującym się gazowaniu i stałym poziomie gęstości elektrolitu. Nowoczesne prostowniki „inteligentne” też programują fazę absorpcji na ten poziom napięcia, bo jest to zgodne z zaleceniami producentów akumulatorów i normami eksploatacyjnymi. Moim zdaniem warto zapamiętać tę wartość jako podstawę: 2,40 V/ogniwo dla pełnego ładowania w trybie standardowym, przy prądzie ładowania ok. 0,1 C (czyli 10% pojemności akumulatora). W codziennej pracy mechanika pomaga to szybko ocenić, czy prostownik działa poprawnie i czy akumulator osiągnął już fazę pełnego naładowania, czy jeszcze jest w trakcie doładowywania.

Pytanie 4

Końcowa obróbka cylindra silnika spalinowego to

A. toczenie.

B. planowanie.

C. honowanie.

D. szlifowanie.

Końcowa obróbka cylindra silnika spalinowego musi zapewnić bardzo precyzyjny wymiar oraz taką strukturę powierzchni, która pozwoli na prawidłową współpracę tłoka i pierścieni z gładzią cylindra. Dlatego sama obróbka typu planowanie, toczenie czy nawet samo szlifowanie nie spełnia w pełni wymagań stawianych współczesnym silnikom. Planowanie stosuje się głównie do wyrównywania płaszczyzn, na przykład płaszczyzny głowicy czy bloku silnika pod uszczelkę. Tu chodzi o szczelność połączenia i zachowanie prawidłowej wysokości, a nie o obróbkę powierzchni współpracującej z pierścieniami tłokowymi. Typowym błędem jest mylenie każdej obróbki mechanicznej z obróbką cylindra – planowanie w ogóle nie dotyka gładzi cylindra, tylko powierzchni czołowych. Toczenie jest z kolei procesem obróbki zgrubnej lub półwykańczającej, używanym do nadawania kształtu cylindrycznego, ale o stosunkowo gorszej jakości powierzchni i mniejszej dokładności geometrycznej niż wymagane w gładzi cylindra. Można wytoczyć tuleję przed dalszą obróbką, ale po samym toczeniu pierścienie tłokowe nie miałyby właściwego docisku i szybko doszłoby do nadmiernego zużycia oraz spadku kompresji. Szlifowanie daje już znacznie lepszą dokładność wymiarową i lepszą chropowatość, często jest etapem poprzedzającym honowanie. Jednak typowe szlifowanie nie tworzy charakterystycznej krzyżowej siatki rys pod odpowiednim kątem, która jest kluczowa dla utrzymania filmu olejowego i prawidłowego dotarcia. Częsty błąd myślowy polega na tym, że skoro szlifowanie kojarzy się z „wykańczaniem”, to uznaje się je za etap końcowy. W silnikach spalinowych standardem i dobrą praktyką jest jednak właśnie honowanie jako ostatni krok w obróbce gładzi cylindra, bo tylko ono zapewnia właściwe parametry tribologiczne i trwałość współpracujących elementów.

Pytanie 5

Na rysunku przedstawiono nadwozie typu

A. spaceback.

B. fastback.

C. liftback.

D. hatchback.

Nadwozie typu liftback dobrze widać na tym zdjęciu: linia boczna auta przypomina klasycznego sedana, ale pokrywa bagażnika jest zintegrowana z szybą tylną i unosi się razem z nią. To jest kluczowa cecha konstrukcyjna liftbacka – tylna klapa obejmuje zarówno blachę, jak i szybę, tworząc duży, wysoko otwierany otwór załadunkowy. Z punktu widzenia użytkownika łączy to zalety sedana (elegancka, wydłużona sylwetka, dobra aerodynamika) z funkcjonalnością hatchbacka (łatwiejszy dostęp do przestrzeni ładunkowej, możliwość przewożenia długich przedmiotów po złożeniu oparć tylnej kanapy). W warsztacie czy przy przeglądzie warto pamiętać, że w liftbackach siłowniki gazowe klapy, zawiasy i zamki pracują pod większym obciążeniem niż w klasycznym sedanie, dlatego częściej wymagają kontroli, smarowania i czasem wymiany. Producenci stosują też często bardziej rozbudowane uszczelnienia i wiązki elektryczne prowadzone w przegubie klapy, co ma znaczenie przy diagnozowaniu usterek oświetlenia, kamery cofania czy wycieraczki tylnej szyby (jeśli występuje). Moim zdaniem w praktyce serwisowej dobrze jest od razu rozpoznawać typ nadwozia po kształcie tylnej części i sposobie otwierania pokrywy – ułatwia to dobór części nadwoziowych, amortyzatorów klapy i elementów tapicerki. W dokumentacji serwisowej i katalogach części nadwozie opisywane jako liftback będzie miało inne numery referencyjne niż sedan czy hatchback, mimo że przód auta może wyglądać identycznie.

Pytanie 6

Jakie elementy można naprawić stosując metodę lutowania?

A. nieszczelną chłodnicę

B. pęknięty wał napędowy

C. zużyte łożysko ślizgowe wału korbowego

D. uszkodzoną końcówkę drążka kierowniczego

Lutowanie to super metoda, jeśli chodzi o naprawę nieszczelnych chłodnic. Dzięki temu można skutecznie połączyć różne elementy metalowe, bo materiał lutowniczy się topi i załatwia sprawę. Chłodnice zazwyczaj są z aluminium albo miedzi, więc lutowanie naprawdę daje radę w naprawie wycieków płynu chłodzącego. Z mojego doświadczenia ważne jest, żeby najpierw dokładnie oczyścić uszkodzone miejsce, a potem nałożyć topnik. To zapewnia lepsze trzymanie się lutowia. Potem całość musi się podgrzać, co topi materiał i łączy elementy. Dobrze zrobione lutowanie jest trwałe i wytrzymuje wysokie ciśnienie oraz temperaturę, co jest mega istotne w układach chłodzenia w samochodach. Warto mieć na uwadze, że są standardy, jak ISO 14731, które wskazują, jak ogarniać lutowanie, by mieć pewność, że połączenia są na najwyższym poziomie. Regularne kontrolowanie nieszczelności chłodnic też nie zaszkodzi – lepiej zapobiegać problemom niż je potem łatać.

Pytanie 7

W przypadku, gdy zużycie gładzi tulei cylindrowej jest mniejsze od następnego wymiaru naprawczego, należy ją poddać regeneracji poprzez

A. roztaczanie

B. azotowanie

C. hartowanie

D. nawęglanie

Roztaczanie jest procesem mechanicznym, który polega na usuwaniu materiału z gładzi tulei cylindrowej w celu przywrócenia jej wymiarów roboczych. W przypadku gdy zużycie gładzi nie przekracza kolejnego wymiaru naprawczego, roztaczanie staje się idealnym rozwiązaniem, ponieważ pozwala na uzyskanie precyzyjnego wymiaru i poprawę jakości powierzchni. Proces ten jest szeroko stosowany w przemyśle motoryzacyjnym oraz maszynowym, gdzie konieczne jest zachowanie wysokich tolerancji wymiarowych i jakości powierzchni. Dzięki roztaczaniu można wydłużyć żywotność tulei cylindrowej, minimalizując konieczność jej całkowitej wymiany. W praktyce często stosuje się narzędzia skrawające, które są dostosowane do konkretnego materiału tulei, co zapewnia efektywność procesu oraz redukcję odpadów. Standardy branżowe, takie jak ISO 2768, wskazują na wymagania dotyczące tolerancji wymiarowych, co dodatkowo podkreśla znaczenie precyzyjnych metod naprawy, jaką jest roztaczanie. Cały proces powinien być przeprowadzany przez wykwalifikowanych specjalistów przy użyciu odpowiednich technologii, co gwarantuje bezpieczeństwo i niezawodność elementów po regeneracji.

Pytanie 8

Deformacja płaszczyzny powierzchni przylegania głowicy silnika jest spowodowana przez

A. niedostateczne smarowanie.

B. zużyte gniazda zaworów.

C. luzy łożysk wału rozrządu.

D. nieprawidłowe dokręcenie śrub.

Prawidłowo wskazana przyczyna to nieprawidłowe dokręcenie śrub głowicy. Płaszczyzna przylegania głowicy do bloku musi być idealnie równa, bo odpowiada za szczelność komory spalania i kanałów olejowo–chłodzących. Jeżeli śruby są dokręcone z innym momentem niż zaleca producent albo w złej kolejności, głowica jest ściągana do bloku nierównomiernie. Powstają wtedy lokalne naprężenia, które przy nagrzewaniu i stygnięciu silnika prowadzą do trwałej deformacji (wykrzywienia) powierzchni. W praktyce warsztatowej zawsze używa się klucza dynamometrycznego, a często także kątomierza, i skrupulatnie trzyma się procedury: kolejność dokręcania od środka na zewnątrz, kilka etapów dokręcania, odpowiedni moment i ewentualny dociąg kątowy. Moim zdaniem to jest jedna z tych czynności, gdzie „na oko” albo „na wyczucie” kończy się zazwyczaj planowaniem głowicy i wymianą uszczelki. Z doświadczenia: silniki po przegrzaniu albo po amatorskiej wymianie uszczelki głowicy bardzo często mają krzywą płaszczyznę właśnie przez złe dokręcenie śrub. Dobrą praktyką jest też zawsze zastosowanie nowych śrub rozciągliwych, dokładne oczyszczenie gwintów w bloku i lekkie naolejenie gwintu i podkładki (jeśli tak zaleca producent), bo to wpływa na realny moment siły. W nowoczesnych silnikach tolerancje odchyłki płaskości są bardzo małe, dlatego nawet niewielkie odstępstwo od procedury montażu może skończyć się odkształceniem głowicy, przedmuchami uszczelki, przedostawaniem się spalin do układu chłodzenia i typowymi objawami typu „gotujący się” płyn, biały dym czy utrata mocy.

Pytanie 9

Gdzie stosowany jest odśrodkowy regulator prędkości obrotowej?

A. w przeponowej pompie paliwowej silnika z zapłonem iskrowym

B. w paliwowej pompie wysokiego ciśnienia w systemie Common Rail

C. w rzędowej pompie wtryskowej

D. w pompie tłoczkowej o niskim ciśnieniu

Rzędowa pompa wtryskowa jest kluczowym elementem systemu zasilania silników diesla, a zastosowanie odśrodkowego regulatora prędkości obrotowej w tej konstrukcji ma na celu zapewnienie optymalnej wydajności i precyzyjnego dawkowania paliwa. Odśrodkowy regulator działa na zasadzie wykorzystania siły odśrodkowej, co przekłada się na automatyczne dostosowanie dawki paliwa w zależności od prędkości obrotowej silnika. Dzięki temu, pompa wtryskowa może dostarczać odpowiednią ilość paliwa w zależności od aktualnych warunków pracy, co wpływa na oszczędność paliwa, redukcję emisji spalin oraz poprawę osiągów silnika. W praktyce, takie rozwiązania są zgodne z najlepszymi praktykami branżowymi, które zalecają zastosowanie regulacji w systemach wtryskowych w celu zwiększenia efektywności energetycznej i zmniejszenia wpływu na środowisko. Przykładem może być nowoczesna technologia Common Rail, w której dokładne dawkowanie paliwa jest kluczowe dla osiągnięcia wysokiej sprawności silnika.

Pytanie 10

W przekładni głównej mostu napędowego stosuje się najczęściej przekładnie

A. walcowe.

B. ślimakowe.

C. hipoidalne.

D. cierne.

W przekładni głównej mostu napędowego w samochodach osobowych i ciężarowych stosuje się w praktyce najczęściej przekładnie hipoidalne, właśnie dlatego odpowiedź „hipoidalne” jest prawidłowa. Przekładnia hipoidalna to odmiana przekładni stożkowej, w której oś wałka atakującego (wałka napędzającego) jest przesunięta względem osi koła talerzowego, najczęściej w dół. To przesunięcie pozwala obniżyć linię wału napędowego, czyli wał kardana, co skutkuje niższą podłogą pojazdu, lepszym wykorzystaniem przestrzeni i poprawą komfortu jazdy. Z mojego doświadczenia, praktycznie każdy nowoczesny most tylny w autach RWD ma właśnie hipoida w środku. Dzięki ślizgowemu zazębieniu z dużą powierzchnią styku zębów, przekładnie hipoidalne przenoszą duże momenty obrotowe przy stosunkowo cichej pracy. To jest bardzo ważne w samochodach osobowych, gdzie hałas z mostu jest od razu słyszalny w kabinie. W warsztacie od razu widać różnicę: olej do przekładni hipoidalnych ma zwykle oznaczenie GL-5 i dodatki przeciwzatarciowe EP, bo zęby pracują z dużymi naciskami i znacznym poślizgiem. Stosowanie zwykłego oleju przekładniowego może prowadzić do przyspieszonego zużycia kół zębatych. W dobrych praktykach serwisowych zawsze podkreśla się konieczność stosowania właściwego oleju hipoidalnego oraz kontrolę luzu w zazębieniu (backlash) i prawidłowego śladu współpracy zębów przy regulacji mostu. W ciężarówkach i autobusach również dominują przekładnie hipoidalne lub ich odmiany, bo zapewniają kompromis między wytrzymałością, sprawnością mechaniczną a kulturą pracy. Można spotkać inne rozwiązania, ale w typowym moście napędowym, jaki znasz z samochodów tylnonapędowych, hipoid to standard branżowy.

Pytanie 11

Do wykonania pomiarów średnic czopów wału korbowego należy użyć

A. średnicówki mikrometrycznej.

B. mikrometru wewnętrznego.

C. głębokościomierza mikrometrycznego.

D. mikrometru zewnętrznego.

Przy pomiarach średnic czopów wału korbowego kluczowe jest zrozumienie, co tak naprawdę mierzymy i jak zbudowany jest dany przyrząd. Czop wału to powierzchnia zewnętrzna, walcowa, po której pracuje panewka. Żeby poprawnie ocenić jego średnicę, owalność i ewentualne zużycie, potrzebny jest przyrząd do pomiaru wymiarów zewnętrznych, czyli mikrometr zewnętrzny. Częsty błąd polega na myleniu mikrometru wewnętrznego i zewnętrznego tylko po nazwie. Mikrometr wewnętrzny jest skonstruowany do pomiaru średnic otworów, np. gniazd łożysk, cylindrów czy tulei – jego końcówki rozsuwają się na zewnątrz i opierają o ścianki wewnętrzne. W przypadku czopa wału nie ma czego mierzyć „w środku”, więc użycie mikrometru wewnętrznego po prostu mija się z celem. Podobnie jest ze średnicówką mikrometryczną. To bardzo przydatne narzędzie, ale do kontroli średnic wewnętrznych cylindrów, tulei czy otworów pod łożyska. Średnicówką mierzymy np. zużycie gładzi cylindra, stożkowatość i owalność cylindra względem tłoka. Wiele osób myli ją z przyrządem do czopów, bo też jest związana ze „średnicą” i ma w nazwie mikrometr, ale konstrukcyjnie pracuje w środku otworu, a nie na zewnątrz wałka. Głębokościomierz mikrometryczny z kolei służy do pomiaru głębokości – np. zagłębienia denka tłoka względem płaszczyzny bloku, wysokości wystawania tulei cylindrowych, rowków, stopni. On w ogóle nie jest przeznaczony do pomiaru średnic, tylko do wymiarów w jednym kierunku, prostopadłym do powierzchni bazowej. Typowym błędem myślowym jest założenie, że skoro wszystkie te narzędzia są „mikrometryczne”, to można je stosować zamiennie. W praktyce warsztatowej każde z nich ma ściśle określone zastosowanie wynikające z konstrukcji: inne końcówki pomiarowe, inny sposób bazowania, inna geometria pomiaru. Przy wałach korbowych zawsze wracamy do mikrometru zewnętrznego, bo tylko on pozwala pewnie objąć czop z dwóch stron i uzyskać powtarzalny, dokładny wynik zgodnie z dobrymi praktykami pomiarowymi w mechanice precyzyjnej.

Pytanie 12

Podczas przyjęcia w Autoryzowanym Serwisie Obsługi pojazdu samochodowego do naprawy należy wypełnić

A. fakturę VAT.

B. zamówienie magazynowe.

C. zlecenie serwisowe.

D. harmonogram prac naprawczych.

W Autoryzowanym Serwisie Obsługi podstawowym dokumentem przy przyjmowaniu pojazdu do naprawy jest zlecenie serwisowe. To właśnie ten druk „otwiera” całą usługę i stanowi podstawę dalszych czynności: diagnozy, wyceny, zamówienia części, rozliczenia robocizny i późniejszego wystawienia faktury. W zleceniu serwisowym wpisuje się dane klienta, numer rejestracyjny i VIN pojazdu, aktualny przebieg, opis zgłaszanych usterek, ustalone z klientem czynności do wykonania oraz często wstępny kosztorys i przewidywany termin odbioru. Z mojego doświadczenia wynika, że dobrze wypełnione zlecenie mocno ułatwia życie mechanikom, doradcy serwisowemu i samemu klientowi, bo jasno określa, co ma być zrobione i na jakich warunkach. W nowoczesnych ASO zlecenie serwisowe jest prowadzone w systemie DMS (Dealer Management System), ale zasada jest ta sama: bez zlecenia nie powinno się zaczynać żadnej pracy przy aucie. To jest też ważne z punktu widzenia prawa i gwarancji – zlecenie jest dowodem, że pojazd został przyjęty w określonym stanie i w konkretnym celu. Dobre praktyki branżowe mówią, żeby przy przyjęciu pojazdu do naprawy zawsze łączyć zlecenie serwisowe z protokołem przyjęcia, dokumentacją zdjęciową uszkodzeń i od razu zaznaczać ewentualne dodatkowe uwagi klienta (np. rzeczy pozostawione w aucie). Dzięki temu unika się później nieporozumień i sporów, a cały proces serwisowy jest przejrzysty i powtarzalny.

Pytanie 13

Podczas pokonywania zakrętu przez pojazd, stabilizator w układzie zawieszenia zapobiega

A. utracie przyczepności kół wewnętrznych.

B. przesunięciu geometrycznemu osi drogi.

C. przemieszczaniu się bocznemu kół.

D. blokowaniu kół.

Utrata przyczepności kół wewnętrznych podczas pokonywania zakrętu jest kluczowym aspektem, który stabilizator w układzie zawieszenia ma na celu minimalizować. Stabilizatory, znane również jako stabilizatory poprzeczne, działają poprzez połączenie dwóch przeciwnych kół wzdłuż osi pojazdu, co umożliwia równomierne rozłożenie obciążeń. Kiedy samochód wchodzi w zakręt, siły odśrodkowe powodują przechylanie się nadwozia, co może prowadzić do utraty przyczepności kół wewnętrznych. Stabilizator ogranicza to przechylenie, utrzymując koła w optymalnej pozycji na drodze, co zwiększa przyczepność i stabilność pojazdu, szczególnie w zakrętach. Przykłady zastosowania stabilizatorów można znaleźć w samochodach osobowych, sportowych, a także w pojazdach użytkowych, gdzie stabilność i bezpieczeństwo są kluczowe. Dobór odpowiedniego stabilizatora jest zgodny z normami branżowymi, takimi jak ISO 9001, które podkreślają znaczenie jakości i bezpieczeństwa w projektowaniu układów zawieszenia.

Pytanie 14

Po wymianie czujnika prędkości obrotowej koła konieczne jest przeprowadzenie

A. testu na szarpaku

B. pomiaru długości drogi hamowania pojazdu

C. odczytu kodów błędów sterownika ABS

D. testu na stanowisku rolkowym

Odczyt kodów błędów sterownika ABS po wymianie czujnika prędkości obrotowej koła jest kluczowym krokiem, który pozwala na weryfikację poprawności działania systemu antypoślizgowego. Czujnik ten odgrywa istotną rolę w monitorowaniu prędkości kół, a jego wymiana może prowadzić do błędów komunikacyjnych lub nieuwzględnienia nowych wartości przez system. Odczyt kodów błędów umożliwia diagnostykę ewentualnych problemów, które mogłyby wystąpić po wymianie, takich jak niewłaściwe połączenie, uszkodzenie czujnika czy też problemy z okablowaniem. Po odczycie kodów, technik może podjąć odpowiednie kroki naprawcze, takie jak resetowanie błędów czy dokonanie dalszej diagnostyki. Praktyczne zastosowanie tej procedury jest zgodne z najlepszymi praktykami branżowymi, które zalecają, aby każdy serwis związany z systemami ABS kończył się ich dokładną diagnostyką, co zwiększa bezpieczeństwo i niezawodność pojazdu.

Pytanie 15

Po zakończeniu wymiany zaworów dolotowych w silniku należy

A. sprawdzić szczelność zaworów

B. usunąć zabezpieczenie trzonka zaworu

C. frezować gniazda zaworowe

D. zweryfikować twardość sprężyn zaworowych

Sprawdzanie szczelności zaworów jest kluczowym krokiem po wymianie zaworów dolotowych silnika. Zawory są odpowiedzialne za regulację przepływu mieszanki paliwowo-powietrznej do cylindrów oraz za wydobywanie spalin. Nieszczelność zaworów może prowadzić do znacznych strat mocy silnika, zwiększonego zużycia paliwa oraz nieprawidłowego działania jednostki napędowej. W praktyce, podczas sprawdzania szczelności zaworów, można wykorzystać metody takie jak próba ciśnieniowa, która polega na wprowadzeniu powietrza do cylindra i obserwacji, czy ciśnienie utrzymuje się na odpowiednim poziomie. Dobrą praktyką jest również użycie specjalistycznych narzędzi, takich jak zestawy do testowania szczelności, które umożliwiają dokładne określenie ewentualnych wycieków. Należy pamiętać, że zgodnie z normami branżowymi, regularne sprawdzanie szczelności zaworów powinno być częścią rutynowej konserwacji silnika, co pozwala na utrzymanie jego optymalnej wydajności oraz przedłużenie żywotności komponentów.

Pytanie 16

Płynem eksploatacyjnym o oznaczeniu R 134a napełnia się układ

A. wspomagania.

B. hamulcowy.

C. chłodzący.

D. klimatyzacji.

Płyn oznaczony jako R134a to czynnik chłodniczy stosowany w układach klimatyzacji samochodowej, a nie zwykły „płyn eksploatacyjny” jak olej czy płyn hamulcowy. Jest to gaz fluorowany (HFC – 1,1,1,2–tetrafluoroetan), który w instalacji klimatyzacji krąży w obiegu zamkniętym: sprężarka, skraplacz, zawór rozprężny i parownik. W jednym miejscu jest sprężany i nagrzewa się, w innym się rozpręża i intensywnie chłodzi, odbierając ciepło z wnętrza pojazdu. Dlatego poprawna odpowiedź to „klimatyzacji”. W praktyce napełnianie układu R134a wykonuje się na specjalnej stacji obsługi klimatyzacji, która jednocześnie odzyskuje stary czynnik, robi próżnię w układzie, sprawdza szczelność i dopiero potem wtłacza dokładnie odmierzoną ilość nowego czynnika zgodnie z danymi producenta (zwykle podanymi na tabliczce w komorze silnika). Moim zdaniem warto zapamiętać, że do wspomagania używa się płynu hydraulicznego ATF lub specjalnego płynu do układów kierowniczych, do hamulców – płynów klasy DOT (np. DOT4), a do chłodzenia silnika – mieszaniny wody i koncentratu glikolu. Natomiast R134a jest typowym czynnikiem chłodniczym, podobnie jak nowszy R1234yf w świeższych autach. Dobra praktyka warsztatowa mówi też jasno: nie wolno mieszać różnych czynników chłodniczych ani napełniać „na oko”. Zawsze trzymamy się masy podanej przez producenta pojazdu i stosujemy odpowiednie procedury bezpieczeństwa, bo R134a pracuje pod dość wysokim ciśnieniem i przy nieprawidłowej obsłudze może dojść do rozszczelnienia lub odmrożeń skóry.

Pytanie 17

Filtr kabinowy występuje w układzie

A. smarowania.

B. paliwowym.

C. klimatyzacji.

D. chłodzenia.

Filtr kabinowy (często nazywany też filtrem przeciwpyłkowym) jest elementem układu klimatyzacji i wentylacji wnętrza pojazdu, a nie układu chłodzenia silnika czy paliwowego. Jego głównym zadaniem jest oczyszczanie powietrza, które dostaje się do kabiny przez nawiewy. Zatrzymuje kurz, pył, pyłki roślin, sadzę, a w wersjach z wkładem węglowym również część zapachów i zanieczyszczeń gazowych. Dzięki temu powietrze, którym oddycha kierowca i pasażerowie, jest zdecydowanie czystsze i bardziej komfortowe. W praktyce filtr kabinowy jest zamontowany w kanale dolotowym powietrza do nagrzewnicy i parownika klimatyzacji, zwykle pod podszybiem albo za schowkiem pasażera – zależy od modelu auta. Producenci i dobre praktyki serwisowe zalecają jego regularną wymianę, najczęściej co 15–20 tys. km lub raz w roku, a w warunkach miejskich i zapylonych nawet częściej. Z mojego doświadczenia zaniedbany filtr kabinowy powoduje słaby nawiew, parowanie szyb, nieprzyjemne zapachy i większe obciążenie dmuchawy oraz całego układu klimatyzacji. W skrajnych przypadkach może to przyspieszać rozwój grzybów i bakterii na parowniku, co jest niezdrowe i niezgodne z zaleceniami producentów. Moim zdaniem warto zawsze łączyć wymianę filtra kabinowego z dezynfekcją układu klimatyzacji – wtedy cały system wentylacji pracuje wydajniej, ciszej i zapewnia lepszy komfort jazdy oraz bezpieczeństwo, bo kierowca oddycha czystszym powietrzem i wolniej się męczy.

Pytanie 18

Termostat stanowi część systemu

A. chłodzenia

B. hamulcowego

C. wylotowego

D. dolotowego

Termostat to naprawdę ważna część układu chłodzenia w samochodach. Jego główne zadanie to regulowanie temperatury silnika, a robi to przez otwieranie i zamykanie przepływu płynu chłodzącego, w zależności od tego, jak gorąco jest w silniku. Jak jest zimno, termostat jest zamknięty, co pozwala silnikowi szybciej osiągnąć odpowiednią temperaturę pracy. Kiedy silnik się nagrzeje, termostat się otwiera i płyn chłodzący może przepływać, co utrzymuje temperaturę na odpowiednim poziomie. Używanie sprawnego termostatu ma duży wpływ na efektywność paliwową i zmniejsza emisję spalin. Warto regularnie sprawdzać termostat, bo to dobra praktyka, którą polecają producenci, żeby mieć pewność, że silnik działa jak należy.

Pytanie 19

Rysunek przedstawia sposób wyrównoważenia sił bezwładności drugiego rzędu w silniku tłokowym za pomocą

A. przeciwciężarów wału korbowego.

B. specjalnej konstrukcji wału korbowego.

C. wałków wyrównoważających.

D. wyrównoważenia siły odśrodkowej.

Wałki wyrównoważające to naprawdę ważne elementy w silnikach tłokowych. Ich główną rolą jest zmniejszenie drgań, które mogą powodować różne problemy, jak na przykład uszkodzenia silnika lub gorszy komfort jazdy. Zwykle są umieszczane w silniku w takich miejscach, żeby najlepiej zrównoważyć siły powstające podczas ruchu tłoków. Można je często spotkać w mocnych silnikach, na przykład w sportowych autach albo luksusowych modelach, gdzie kultura pracy silnika ma duże znaczenie. Jak dla mnie, dobrze zbalansowany silnik nie tylko lepiej pracuje, ale też jest trwalszy i bezpieczniejszy. W zasadzie korzystanie z wałków wyrównoważających to praktyka, która powinna być standardem w inżynierii motoryzacyjnej, a normy ISO tylko to potwierdzają.

Pytanie 20

Przed wprowadzeniem pojazdu na podnośnik kolumnowy mechanik musi upewnić się, czy podnośnik posiada aktualne zaświadczenie o przeprowadzonym badaniu technicznym, wykonanym przez

A. Państwową Inspekcję Sanitarną.

B. Urząd Nadzoru Budowlanego.

C. Państwową Inspekcję Pracy.

D. Urząd Dozoru Technicznego.

W przypadku podnośników kolumnowych łatwo pomylić różne instytucje państwowe, bo każda coś kontroluje: warunki pracy, budynki, higienę. Natomiast z punktu widzenia prawa pracy i przepisów technicznych podnośnik warsztatowy jest urządzeniem technicznym podlegającym dozorowi i to Urząd Dozoru Technicznego odpowiada za jego okresowe badania. Chodzi o to, że jest to urządzenie dźwignicowe, które przenosi duże obciążenia i w razie awarii stwarza bezpośrednie zagrożenie życia. Dlatego musi mieć decyzję UDT dopuszczającą do eksploatacji i aktualne potwierdzenie badania. Państwowa Inspekcja Sanitarnam zajmuje się głównie warunkami higienicznymi, hałasem, oświetleniem, chemikaliami, ale nie wydaje decyzji na eksploatację podnośników czy innych urządzeń dźwignicowych. Urząd Nadzoru Budowlanego kontroluje obiekty budowlane, konstrukcje hal, zgodność z pozwoleniem na budowę, a nie stan techniczny wyposażenia warsztatu jako urządzeń podlegających dozorowi. Podnośnik co prawda jest zakotwiony w posadzce, ale to nie robi z niego elementu budynku w rozumieniu nadzoru budowlanego. Z kolei Państwowa Inspekcja Pracy nadzoruje przestrzeganie przepisów BHP, może wymagać dokumentów UDT i w razie ich braku nałożyć kary, ale sama badań technicznych podnośników nie wykonuje. Typowym błędem jest mylenie „kto kontroluje warunki pracy” z „kto wykonuje badanie urządzenia”. Inspektor PIP może przyjść na kontrolę i powiedzieć: pokażcie protokół z UDT, ale to UDT wcześniej przeprowadza pomiary, próby obciążeniowe, sprawdza zabezpieczenia i wydaje decyzję. W dobrze zorganizowanym warsztacie pilnowanie ważności badań UDT jest traktowane tak samo poważnie jak przeglądy gaśnic czy szkolenia BHP, bo bez tego używanie podnośnika jest po prostu nielegalne i bardzo ryzykowne.

Pytanie 21

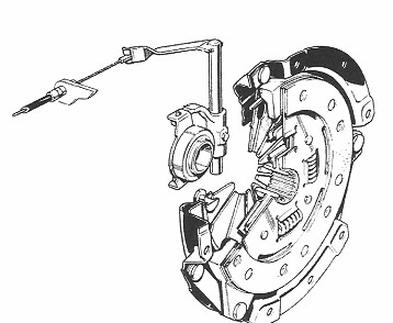

Na rysunku przedstawiono zespół

A. koła dwumasowego.

B. sprzęgła tarczowego.

C. hamulca bębnowego.

D. hamulca tarczowego.

Odpowiedź 'sprzęgła tarczowego' jest prawidłowa, ponieważ na rysunku widoczne są kluczowe elementy, jakie składają się na ten system. Tarcza sprzęgłowa, mechanizm dociskowy oraz łożysko wyciskowe są fundamentalnymi komponentami, które umożliwiają płynne przenoszenie momentu obrotowego z silnika do skrzyni biegów. W praktyce, sprzęgła tarczowe stosowane są w większości nowoczesnych samochodów, a ich zalety to m.in. możliwość precyzyjnego dozowania momentu obrotowego oraz efektywne działanie przy wysokich obrotach silnika. Zgodnie z normami branżowymi, takie sprzęgła powinny być regularnie kontrolowane pod kątem zużycia, aby zapewnić bezpieczeństwo i wydajność pojazdu. Wiedza na temat działania sprzęgła tarczowego jest niezbędna dla mechaników, którzy chcą zapewnić optymalne działanie układów napędowych.

Pytanie 22

Badanie zadymienia spalin przeprowadza się w silnikach

A. zasilanych paliwem LPG

B. zasilanych paliwem CNG

C. z zapłonem samoczynnym

D. z zapłonem iskrowym

Wydaje mi się, że podejście do pomiaru zadymienia w silnikach z zapłonem iskrowym jest trochę błędne. Te silniki działają na zasadzie zapłonu od świecy, więc całkiem inaczej to wygląda niż w dieslach. W silnikach benzynowych spalanie jest bardziej stabilne, a cząstek stałych jest mniej. Nawet w silnikach na LPG czy CNG, które są gazowe, sytuacja wygląda inaczej. Choć te paliwa spalają się czyściej, nie produkują za dużo cząstek, więc pomiar zadymienia nie jest tam aż tak istotny. To, że wszędzie zakłada się podobne ilości cząstek we wszystkich silnikach, to błąd. Ważne jest, żeby znać różnice w konstrukcji i działaniu silników, bo ma to ogromne znaczenie dla analizy emisji. Dlatego trzeba stosować odpowiednie metody dla każdego typu silnika, bo normy różnią się w zależności od paliwa.

Pytanie 23

Podczas weryfikacji głowicy silnika stwierdzono jej deformację, polegającą na odkształceniu powierzchni przylegania do kadłuba. Przywrócenie prawidłowego kształtu głowicy można uzyskać przez wykonanie obróbki

A. plastycznej na zimno.

B. mechanicznej na zimno.

C. mechanicznej na gorąco.

D. plastycznej na gorąco.

Prawidłowo wskazana została obróbka mechaniczna na zimno. W praktyce warsztatowej przy zdeformowanej powierzchni przylegania głowicy do kadłuba silnika stosuje się planowanie głowicy na frezarce lub szlifierce, właśnie jako obróbkę skrawaniem w warunkach „na zimno”. Usuwa się minimalną warstwę materiału, żeby wyrównać płaszczyznę, zachować prostopadłość i równoległość oraz nie zejść poniżej dopuszczalnej wysokości głowicy podanej w dokumentacji producenta. Moim zdaniem kluczowe jest tu trzymanie się danych katalogowych – producenci silników często podają maksymalną wartość zbioru materiału oraz wymóg późniejszego sprawdzenia szczelności głowicy (próba ciśnieniowa). Obróbka mechaniczna na zimno nie wprowadza dodatkowych naprężeń cieplnych ani nie zmienia struktury materiału, dzięki czemu zachowane są własności wytrzymałościowe stopu aluminium lub żeliwa, z którego wykonana jest głowica. W dobrze wyposażonym serwisie wykorzystuje się specjalne stoły do planowania, przyrządy do pomiaru płaskości (linia krawędziowa, szczelinomierz, czasem czujnik zegarowy) oraz kontroluje się chropowatość powierzchni, żeby dobrać odpowiednią uszczelkę pod głowicę (MLS, grafitowa itd.). Z mojego doświadczenia przy silnikach nowoczesnych z cienkimi uszczelkami wielowarstwowymi bardzo ważna jest jakość tej powierzchni po obróbce – zbyt duża chropowatość albo fale po frezie mogą spowodować przedmuchy spalin, ubytki płynu chłodniczego czy oleju. Dlatego standardem jest precyzyjne planowanie mechaniczne na zimno, zgodnie z procedurą serwisową i z zachowaniem odpowiednich parametrów skrawania.

Pytanie 24

Podczas obsługi urządzenia do piaskowania elementów należy bezwzględnie zakładać

A. czapkę z daszkiem

B. okulary ochronne

C. obuwie ochronne

D. rękawice lateksowe

Użycie okularów ochronnych podczas obsługi urządzenia do piaskowania części jest kluczowe dla zapewnienia bezpieczeństwa operatora. Piaskowanie generuje cząsteczki pyłu oraz drobne cząstki materiału, które mogą łatwo trafić do oczu, powodując poważne urazy. Okulary ochronne, zgodne z normami ochrony osobistej, powinny być wykonane z materiałów odpornych na uderzenia, aby skutecznie chronić oczy przed potencjalnymi projektami. Przykładowo, stosowanie okularów z powłoką antyrefleksyjną i odpornych na zarysowania jest zalecane, aby zwiększyć komfort pracy oraz bezpieczeństwo. Ponadto, w kontekście przestrzegania przepisów BHP, wiele organizacji wymaga stosowania okularów ochronnych jako standardowego wyposażenia podczas wszelkich operacji związanych z obróbką materiałów. Prawidłowe zabezpieczenie oczu jest również elementem kultury bezpieczeństwa w miejscu pracy, co przyczynia się do obniżenia ryzyka wypadków.

Pytanie 25

Podwyższona temperatura pracy silnika może być spowodowana

A. zbyt niską temperaturą zewnętrzną powietrza.

B. zablokowaniem termostatu w pozycji otwartej.

C. luźnym paskiem napędu pompy cieczy chłodzącej.

D. stale pracującym wentylatorem chłodnicy.

Podwyższona temperatura pracy silnika prawie zawsze wiąże się z zaburzeniem odprowadzania ciepła z jednostki napędowej, ale trzeba dobrze rozumieć, które elementy układu chłodzenia faktycznie mogą do tego doprowadzić. Zblokowany termostat, ale w pozycji otwartej, zwykle powoduje zbyt wolne nagrzewanie silnika i utrzymywanie zbyt niskiej temperatury roboczej, szczególnie w chłodne dni. Płyn chłodniczy cały czas krąży przez chłodnicę, więc silnik jest wręcz nadmiernie chłodzony, a nie przegrzewany. Problem przegrzewania pojawia się raczej przy termostacie zablokowanym w pozycji zamkniętej, bo wtedy płyn nie dociera do chłodnicy i krąży tylko w małym obiegu. Zbyt niska temperatura zewnętrzna powietrza w normalnych warunkach eksploatacji nie powoduje przegrzewania silnika, tylko odwrotnie – pomaga w odprowadzaniu ciepła z chłodnicy. Układ chłodzenia jest projektowany tak, żeby utrzymać stabilną temperaturę roboczą w szerokim zakresie temperatur otoczenia, a za regulację odpowiada właśnie termostat i, w razie potrzeby, wentylator. Stale pracujący wentylator chłodnicy również nie podnosi temperatury, tylko ją obniża lub utrzymuje na bezpiecznym poziomie. Jeżeli wentylator włącza się zbyt często lub chodzi non stop, to zwykle jest skutek jakiejś innej usterki (np. błędny odczyt czujnika temperatury, tryb awaryjny sterownika, problem z termostatem), a nie przyczyna przegrzewania. Częsty błąd myślowy polega na tym, że skoro coś „pracuje cały czas”, to musi „męczyć” silnik i go przegrzewać – w przypadku wentylatora jest dokładnie odwrotnie, jego stała praca raczej ratuje silnik przed przegrzaniem. Dlatego przy diagnostyce zawsze patrzy się na logiczny kierunek przepływu ciepła i funkcję danego podzespołu w układzie chłodzenia, zamiast skupiać się tylko na tym, że coś jest „włączone” albo „zimno na dworze”.

Pytanie 26

Na podstawie informacji ze skanera układu OBD stwierdzono wystąpienie błędu o kodzie P0301 – Cylinder nr 1 wykryte wypadanie zapłonów. Prawdopodobną przyczyną wystąpienia błędu jest uszkodzenie

A. sondy lambda.

B. przewodu zapłonowego.

C. pompy paliwa.

D. katalizatora ceramicznego.

Kod usterki P0301 oznacza wypadanie zapłonów w cylindrze nr 1. Sterownik silnika wykrywa, że w tym cylindrze spalanie mieszanki nie przebiega prawidłowo – najczęściej na podstawie przyspieszeń wału korbowego i sygnałów z czujników spalania stukowego. Jedną z najbardziej typowych i praktycznie pierwszych do sprawdzenia przyczyn jest uszkodzenie elementów układu zapłonowego, czyli świecy, cewki lub właśnie przewodu zapłonowego (w silnikach, które jeszcze je mają). Uszkodzony przewód zapłonowy może mieć przebicie do masy, nadpaloną izolację, zbyt dużą rezystancję albo luźne końcówki. To wszystko powoduje osłabienie iskry lub jej całkowity brak. Moim zdaniem w warsztacie dobrym nawykiem jest zawsze najpierw wizualnie obejrzeć przewody, szukać śladów łuków elektrycznych, nalotu, oleju czy wilgoci. Bardzo często przy obciążeniu silnika, szczególnie w wilgotne dni, przewód z uszkodzoną izolacją zaczyna „strzelać” do bloku i wtedy właśnie sterownik rejestruje misfire na konkretnym cylindrze. W praktyce stosuje się też pomiar oporności przewodów zapłonowych multimetrem i porównanie z danymi producenta – zbyt wysoka rezystancja powoduje spadek energii iskry. Dobrą praktyką jest zamiana elementów między cylindrami, np. zamienić przewód z cylindra 1 z innym cylindrem i sprawdzić, czy kod błędu „przeniesie się” na ten drugi cylinder. Jeśli tak, mamy potwierdzenie, że to ten przewód jest winny. W nowocześniejszych silnikach zamiast przewodów są cewki na świecy, ale zasada diagnostyki jest bardzo podobna: błąd P0301 zwykle kieruje nas w stronę układu zapłonowego danego cylindra, zanim zaczniemy podejrzewać np. wtryskiwacz czy mechanikę silnika.

Pytanie 27

Reparacja uszkodzonego gumowego elementu zawieszenia systemu wydechowego przeprowadzana jest poprzez jego

A. spajanie

B. klejenie

C. skręcanie

D. wymianę

Wymiana uszkodzonego gumowego elementu zawieszenia układu wydechowego jest kluczowym działaniem w celu zapewnienia prawidłowej funkcjonalności całego systemu. Elementy zawieszenia, takie jak poduszki gumowe, mają za zadanie tłumić drgania oraz zapewniać odpowiednią elastyczność, co jest istotne dla komfortu jazdy oraz redukcji hałasu. Gdy gumowy element ulegnie uszkodzeniu, jego właściwości tłumiące mogą zostać znacznie osłabione, co prowadzi do większego zużycia innych części układu wydechowego oraz obniżenia komfortu podróży. Wymiana jest zalecana w takich przypadkach, ponieważ naprawa, jak spajanie czy klejenie, nie zapewni odpowiedniej wytrzymałości i elastyczności, które są niezbędne w tych elementach. Standardy branżowe, takie jak normy ISO dotyczące jakości i bezpieczeństwa motoryzacyjnego, podkreślają znaczenie stosowania oryginalnych lub wysokiej jakości zamienników przy wymianie części. Przykładem może być wymiana poduszki tłumiącej, która po nowym montażu przywraca prawidłowe funkcjonowanie układu, obniżając drgania i hałas, co jest niezbędne dla bezpieczeństwa i komfortu kierowcy oraz pasażerów.

Pytanie 28

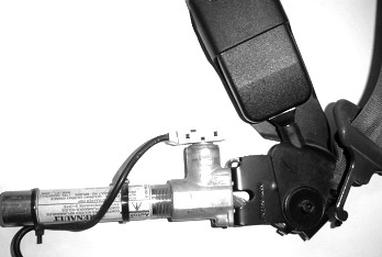

Na zdjęciu przedstawiono

A. pirotechniczny napinacz pasów bezpieczeństwa.

B. mechanizm centralnego zamka.

C. siłownik układu kierowniczego.

D. mechanizm do elektrycznego podnoszenia szyb.

Prawidłowa odpowiedź to pirotechniczny napinacz pasów bezpieczeństwa, który jest kluczowym elementem systemu bezpieczeństwa w pojazdach. Jego głównym zadaniem jest automatyczne napięcie pasów bezpieczeństwa w momencie kolizji, co znacząco zwiększa ochronę pasażerów. Na zdjęciu widoczna jest charakterystyczna konstrukcja z cylindrycznymi kształtami oraz przewodami, które są typowe dla tego typu urządzeń. W przypadku zadziałania systemu, napinacz wykorzystuje energię chemiczną do generowania siły, która błyskawicznie napina pasy, minimalizując ryzyko obrażeń. Warto zaznaczyć, że zgodnie z normami bezpieczeństwa, takimi jak ECE R16, pirotechniczne napinacze muszą być testowane pod kątem niezawodności i efektywności. Dobrą praktyką jest regularne serwisowanie systemów bezpieczeństwa w pojazdach, aby zapewnić ich prawidłowe działanie. W przypadku wypadku, skuteczność pirotechnicznego napinacza ma kluczowe znaczenie dla zapobiegania poważnym obrażeniom, dlatego użytkownicy powinni być świadomi jego funkcji i znaczenia.

Pytanie 29

W funkcjonowaniu podnośników hydraulicznych stosowane jest prawo

A. Kirchoffa

B. Pascala

C. Boyle'a-Mariott'a

D. Hooke'a

Prawo Pascala, sformułowane przez Blaise'a Pascala w XVII wieku, mówi, że zmiana ciśnienia wywierana na cieczy w zamkniętym układzie jest przekazywana w każdym kierunku równomiernie. To prawo jest kluczowe w działaniu podnośników hydraulicznych, które wykorzystują ciecz do przenoszenia siły. W praktyce działa to tak, że niewielka siła przyłożona do małego tłoka powoduje, że ciśnienie wzrasta i jest przenoszone na większy tłok, co pozwala na podniesienie znacznie większego ciężaru. Przykładem zastosowania tego prawa są podnośniki używane w warsztatach samochodowych, gdzie pozwalają na podnoszenie pojazdów w celu wykonywania różnych prac serwisowych. Zastosowanie prawa Pascala jest zgodne z zasadami inżynierii mechanicznej oraz hydraulicznej, które kładą nacisk na efektywność i bezpieczeństwo w operacjach związanych z podnoszeniem i transportem ciężarów. Poznanie tego prawa jest niezbędne dla inżynierów i techników zajmujących się hydrauliką.

Pytanie 30

Przy oddawaniu pojazdu do naprawy w Autoryzowanym Serwisie Obsługi należy przygotować

A. fakturę VAT

B. zlecenie serwisowe

C. harmonogram prac naprawczych

D. zamówienie magazynowe

Zlecenie serwisowe jest kluczowym dokumentem w procesie obsługi samochodu w autoryzowanym serwisie. To właśnie na nim zapisuje się szczegółowe informacje dotyczące przyjęcia pojazdu, takie jak dane właściciela, dane pojazdu, opis zgłaszanych usterek oraz zakres planowanych prac. Wypełnienie zlecenia serwisowego pozwala na prawidłowe zorganizowanie procesu naprawy i zapewnia, że wszystkie etapy są zgodne z wymaganiami zgodnymi z procedurami stosowanymi w autoryzowanych serwisach. Ponadto, zlecenie serwisowe stanowi podstawę do późniejszego wystawienia faktury oraz gwarantuje, że wszystkie usługi wykonane w serwisie są zgodne z zaleceniami producenta. W praktyce, każdy autoryzowany serwis ma swoje specyficzne formularze, które są dostosowane do wymogów producenta pojazdu, co jest standardem w branży. Dobrą praktyką jest również archiwizowanie takich zleceń, co może być pomocne w przypadku reklamacji lub późniejszych usterek. W ten sposób zlecenie serwisowe pełni rolę nie tylko informacyjną, ale i prawną, zabezpieczając interesy zarówno serwisu, jak i klienta.

Pytanie 31

W silniku dwusuwowym jednocylindrowym podczas suwu pracy wał korbowy wykonuje obrót o kąt

A. 180°

B. 90°

C. 360°

D. 270°

Poprawna jest odpowiedź 180°. W dwusuwowym silniku jednocylindrowym jeden pełny cykl pracy (czyli od początku jednego suwu sprężania do końca kolejnego suwu sprężania) odbywa się w ciągu jednego obrotu wału korbowego, czyli 360°. Natomiast sam suw pracy – ten moment, kiedy mieszanka spalinowa rozpręża się i oddaje energię na tłok – zajmuje tylko połowę obrotu, czyli właśnie 180°. Tłok przesuwa się wtedy od górnego martwego położenia (GMP) do dolnego martwego położenia (DMP), a wał w tym czasie obraca się o pół obrotu. W silniku czterosuwowym dla porównania suw pracy występuje raz na dwa obroty wału (720°) i też sam suw pracy trwa 180°, ale pojawia się rzadziej. W dwusuwie jest więc „strzał mocy” przy każdym obrocie wału, co czuć np. w pilarkach, kosach spalinowych, starszych motocyklach 2T – silnik chętnie wchodzi na obroty i ma wysoką gęstość mocy. Z mojego doświadczenia, przy analizie wykresów indykatorowych albo przy ustawianiu zapłonu w silnikach dwusuwowych, zawsze myśli się właśnie w tych kątach: 0–180° to faza sprężania i pracy, 180–360° to przepłukiwanie, napełnianie i wydech. Dobre zrozumienie, że suw pracy to 180° obrotu wału, pomaga też ogarnąć, kiedy powinno następować otwarcie kanałów przelotowych i wydechowych, oraz w jakiej pozycji wału ustawia się zapłon i wyprzedzenie zapłonu zgodnie z zaleceniami producenta. W praktyce warsztatowej, przy diagnozowaniu utraty mocy w dwusuwie, mechanik często odnosi się właśnie do tych kątów i faz, sprawdzając, czy rozrząd kanałowy (okna w cylindrze) otwiera się i zamyka w prawidłowych momentach kątowych.

Pytanie 32

Wymianę paska napędowego osprzętu silnika należy przeprowadzić

A. podczas wymiany rozrządu.

B. po określonym przebiegu i zużyciu.

C. przy wymianie pompy wody.

D. podczas obowiązkowego badania technicznego.

Wokół wymiany paska napędowego osprzętu krąży sporo mitów, głównie dlatego, że wielu osobom myli się on z paskiem rozrządu albo traktują go jako dodatek „przy okazji innych napraw”. Tymczasem jego obsługa opiera się na jasno określonych interwałach serwisowych i ocenie zużycia, a nie na przypadkowych sytuacjach. Łączenie wymiany paska osprzętu z wymianą rozrządu jest częste w praktyce warsztatowej, ale nie dlatego, że jest to sztywny wymóg techniczny, tylko z powodów organizacyjnych i ekonomicznych: mamy już rozebrany przód silnika, łatwy dostęp, więc opłaca się zrobić to razem. Jednak sama zasada obsługi paska osprzętu nie brzmi „wymień go przy rozrządzie”, tylko „wymień go zgodnie z przebiegiem i stanem technicznym”. Podobny problem jest z powiązaniem tej czynności z wymianą pompy wody. Pompa wody bardzo często jest napędzana paskiem rozrządu, a nie paskiem osprzętu, więc mylenie tych dwóch układów prowadzi do błędnych wniosków. Wymiana pompy wody może być dobrym momentem, żeby przy okazji ocenić stan pasków w komorze silnika, ale nie jest to żaden oficjalny warunek ani standardowa procedura producenta dla paska osprzętu. Jeszcze mniej trafny jest pomysł, że pasek osprzętu wymienia się podczas obowiązkowego badania technicznego. Stacja kontroli pojazdów wykonuje przegląd zgodnie z przepisami prawa o ruchu drogowym, a nie pełen serwis eksploatacyjny samochodu. Diagnosta może zwrócić uwagę na wyraźnie uszkodzony pasek, ale nie będzie go wymieniał ani wyznaczał interwału. To odpowiedzialność właściciela pojazdu i warsztatu, który prowadzi obsługę okresową. Typowym błędem myślowym jest szukanie „magicznej okazji” do wymiany, zamiast trzymania się instrukcji serwisowej, przebiegu i realnego stanu elementu. W nowoczesnych silnikach zaniedbanie paska osprzętu może skończyć się jego zerwaniem, utratą ładowania, przegrzaniem silnika czy nawet uszkodzeniem rozrządu, dlatego prawidłowe podejście to regularna kontrola, wymiana po określonym przebiegu oraz natychmiastowa reakcja na objawy zużycia, a nie uzależnianie tej czynności od innych, przypadkowych napraw.

Pytanie 33

Co ile stopni rozstawione jest najczęściej wykorbienie wału korbowego w silniku 3-cylindrowym?

A. 120°

B. 180°

C. 270°

D. 90°

W silniku 3‑cylindrowym najczęściej stosuje się wykorbienia wału korbowego rozstawione co 120°. Wynika to z prostego rachunku: pełny obrót wału to 360°, dzielimy go przez liczbę cylindrów, czyli 3, i wychodzi właśnie 120°. Dzięki temu odstęp między suwami pracy w poszczególnych cylindrach jest równy, a silnik pracuje bardziej równomiernie i ma lepszą kulturę pracy. Moim zdaniem to jest jedna z tych zasad, które warto mieć „w głowie na stałe”, bo pojawia się w wielu zadaniach i w praktyce warsztatowej. Przy rozstawie 120° łatwiej jest też uzyskać równomierne obciążenie wału korbowego i mniejsze drgania skrętne. Widać to dobrze przy diagnozowaniu silników na hamowni lub przy analizie wykresów ciśnienia w cylindrach – odstępy między zapłonami są regularne. W typowym 3‑cylindrowym silniku czterosuwowym (np. małe silniki benzynowe 1.0–1.2 l) każdy cykl pracy cylindra trwa 720° obrotu wału, ale zapłony w kolejnych cylindrach są przesunięte właśnie o 240° pracy (co odpowiada 120° obrotu wału przy uwzględnieniu pełnego cyklu). Konstruktorzy tak ustawiają wykorbienia i kolejność zapłonu, żeby moment obrotowy na wale był jak najbardziej równy, a silnik nie „szarpał” przy niskich obrotach. W praktyce serwisowej ta wiedza przydaje się np. przy ustawianiu rozrządu, analizie znaków na kole pasowym, a także przy ocenie, czy silnik pracuje na wszystkie cylindry – wtedy mechanik często myśli właśnie w kategoriach kątów i kolejności zapłonu. To rozwiązanie jest po prostu standardem konstrukcyjnym w nowoczesnych trzycylindrowych jednostkach.

Pytanie 34

Zużycie otworu tulei cylindrowej mierzy się

A. średnicówką mikrometryczną.

B. liniałem krawędziowym.

C. suwmiarką.

D. szczelinomierzem.

Przy pomiarze zużycia otworu tulei cylindrowej bardzo łatwo pójść w stronę narzędzi, które są znane i wygodne w użyciu, ale niestety nie dają wymaganej dokładności ani nie są do tego zadania przeznaczone. Suwmiarka jest typowym przykładem. Wielu uczniów i nawet niektórzy mechanicy z przyzwyczajenia sięgają po suwmiarkę, bo da się nią zmierzyć prawie wszystko. Problem w tym, że dokładność suwmiarki, sposób przykładania szczęk oraz odczytu powodują spore błędy przy pomiarze średnic wewnętrznych, szczególnie w otworach zużytych, gdzie pojawia się owalizacja i stożkowatość. Do diagnostyki cylindra, gdzie tolerancje są rzędu setnych milimetra, to jest po prostu za mało precyzyjne. Szczelinomierz z kolei służy do pomiaru luzów, ale głównie płaskich szczelin, na przykład luzu zaworowego, luzu między zębatkami, czy przerwy między elementami płaskimi. W otworze tulei cylindrowej nie mierzymy "szczeliny" między tłokiem a tuleją za pomocą listków szczelinomierza, tylko bezpośrednio średnicę otworu w kilku przekrojach. Użycie szczelinomierza w tym miejscu to taki typowy błąd myślowy: skoro jest luz, to zmierzę go szczelinomierzem. W praktyce profesjonalnej robi się to zupełnie inaczej. Liniał krawędziowy znowu ma swoje miejsce w warsztacie, ale do zupełnie innych zadań. Służy do sprawdzania płaskości powierzchni, na przykład głowicy, bloku silnika czy stołu maszyny. Przykładanie liniału do tulei cylindrowej nic nam nie powie o jej średnicy ani o zużyciu w głąb otworu. Można nim ewentualnie ocenić, czy powierzchnia górnej krawędzi tulei jest równa, ale to zupełnie inny temat. Podsumowując, wszystkie te narzędzia są przydatne w mechanice, ale nie do oceny zużycia otworu tulei. Do tego zadania stosuje się średnicówkę mikrometryczną albo z odczytem zegarowym, zgodnie z zaleceniami producentów silników i dobrą praktyką warsztatową.

Pytanie 35

Urządzenie służące do analizy silnika, przy użyciu metody określania ciśnienia sprężania, funkcjonuje na podstawie zmiany odczytów w zależności od wartości

A. kąta zwarcia styków przerywacza

B. ciśnienia w cylindrze

C. kąta wyprzedzenia zapłonu

D. podciśnienia w cylindrze

Odpowiedź wskazująca na ciśnienie w cylindrze jako kluczowy parametr diagnostyczny jest prawidłowa, ponieważ diagnostyka silnika opiera się na pomiarze ciśnienia sprężania jako jednego z najważniejszych wskaźników stanu silnika. Wartości te pozwalają na ocenę kondycji uszczelnień, pierścieni tłokowych oraz ogólnej sprawności cylindrów. W praktyce, mierniki ciśnienia sprężania są wykorzystywane podczas rutynowych przeglądów i diagnostyki silników spalinowych, co jest zgodne z zaleceniami producentów. Na przykład, jeśli ciśnienie w cylindrze jest niższe niż wartości nominalne, może to sugerować problemy z uszczelnieniami zaworów lub uszkodzeniem pierścieni tłokowych. W standardach branżowych takich jak ISO 9001 oraz w praktykach takie jak analiza trendów ciśnienia sprężania, technicy mogą oceniać nie tylko bieżący stan silnika, ale także przewidywać przyszłe awarie. Właściwe zrozumienie pomiaru ciśnienia sprężania jest istotne dla zachowania efektywności i wydajności silnika, co przekłada się na ekonomię paliwową oraz redukcję emisji spalin.

Pytanie 36

Urządzenie (elektryczne lub hydrodynamiczne) wykorzystywane do długotrwałego hamowania pojazdu, stosowane w pojazdach ciężarowych o wysokiej ładowności oraz w autobusach, to

A. retarder

B. rekuperator

C. rezonator

D. dyfuzor

Retarder to urządzenie, które odgrywa kluczową rolę w systemach hamulcowych pojazdów ciężarowych i autobusów. Jego głównym zadaniem jest zapewnienie długotrwałego hamowania, co jest szczególnie istotne w przypadku pojazdów o dużej masie. Działa na zasadzie wykorzystania energii kinetycznej pojazdu, przekształcając ją w ciepło, co pozwala na zmniejszenie prędkości bez nadmiernego zużycia tradycyjnych hamulców hydraulicznych. Przykładem zastosowania retarderów są ciężarówki podczas zjazdów w górach, gdzie ich użycie znacząco redukuje ryzyko przegrzania standardowych hamulców. Retardery są zgodne z najlepszymi praktykami w zakresie bezpieczeństwa pojazdów użytkowych, ponieważ pozwalają na utrzymanie stałej prędkości zjazdu, co zwiększa stabilność i bezpieczeństwo jazdy. Dzięki redukcji obciążenia hamulców, przedłużają ich żywotność oraz zmniejszają ryzyko awarii w trakcie intensywnej eksploatacji.

Pytanie 37

Do demontażu łożysk z piast kół pojazdu należy użyć

A. szczypiec uniwersalnych.

B. zbijaka.

C. prasy hydraulicznej.

D. rozpieraka.

Do demontażu łożysk z piast kół w nowoczesnych pojazdach stosuje się prasę hydrauliczną, ponieważ pozwala ona na kontrolowane, osiowe wyciskanie łożyska z gniazda. Chodzi o to, żeby siła była przykładana równomiernie, dokładnie w osi piasty, bez bicia i przekoszeń. Dzięki temu nie uszkadza się ani piasty, ani gniazda łożyska, ani samej obudowy zwrotnicy. W praktyce w warsztacie używa się najczęściej prasy o nacisku 10–20 ton, z odpowiednimi tulejami i adapterami, które opierają się tylko na pierścieniu zewnętrznym łożyska (przy wyciskaniu) lub wewnętrznym (przy wciskaniu na wałek/półoś). To jest zgodne z podstawową zasadą montażu łożysk: nigdy nie przenosi się siły przez kulki czy wałeczki, tylko przez odpowiedni pierścień. Moim zdaniem, jak ktoś raz zobaczy różnicę między wybijaniem młotkiem a pracą na prasie, to już nie wraca do „domowych” metod. Dodatkowo prasa hydrauliczna jest po prostu bezpieczniejsza – mniejsze ryzyko pęknięcia elementu, odskakujących odłamków, zadziorów na powierzchni współpracującej z łożyskiem. W wielu instrukcjach serwisowych producentów (np. VW, Opel, Toyota) wprost jest zapis, że wymiana łożyska piasty ma być wykonana przy użyciu prasy lub specjalnego zestawu do wyciskania/wciskania, a użycie młotka i przypadkowych narzędzi jest niedopuszczalne. W praktyce warsztatowej prasa hydrauliczna przydaje się też do montażu tulei wahaczy, sworzni, kół zębatych na wałkach – więc to jest taki podstawowy sprzęt każdego sensownego zakładu mechanicznego.

Pytanie 38

Na rysunku przedstawiono zespół

A. sprzęgła tarczowego.

B. koła dwumasowego.

C. hamulca tarczowego.

D. hamulca bębnowego.

Na rysunku faktycznie pokazano zespół sprzęgła tarczowego – widać charakterystyczny docisk, tarczę sprzęgłową z piastą wielowypustową oraz łożysko oporowe przesuwane przez widełki. Ten komplet pracuje między kołem zamachowym a skrzynią biegów i służy do chwilowego rozłączania silnika od układu napędowego. Po wciśnięciu pedału sprzęgła łożysko oporowe naciska na sprężynę talerzową docisku, odciąga tarczę od koła zamachowego i przerywa przekazywanie momentu obrotowego. Dzięki temu można płynnie ruszać, zmieniać biegi i chronić skrzynię przed szarpnięciami. Z mojego doświadczenia dobrze wyregulowane sprzęgło to połowa komfortu jazdy – brak szarpania, brak zgrzytów przy wrzucaniu biegów. W praktyce przy obsłudze zawsze wymienia się komplet: tarcza, docisk, łożysko oporowe, a często też sprawdza się stan powierzchni koła zamachowego i ewentualnie je przetacza. Fachowe warsztaty pilnują też, żeby nie zabrudzić okładzin olejem czy smarem i dokręcają śruby docisku momentem zgodnym z dokumentacją producenta. Warto też pamiętać o prawidłowym odpowietrzeniu wysprzęglika (w układach hydraulicznych) albo o regulacji luzu na lince, bo nawet najlepszy zestaw sprzęgła będzie działał źle, jeśli sterowanie jest rozregulowane.

Pytanie 39

Jakie jest zadanie gaźnika w pojeździe?

A. dozowanie paliwa i powietrza

B. podgrzewanie powietrza

C. pompowanie paliwa

D. regulowanie strumienia wtrysku

Gaźnik odgrywa kluczową rolę w silniku spalinowym, odpowiadając za dozowanie paliwa i powietrza do mieszanki paliwowej, która jest następnie dostarczana do cylindrów silnika. Właściwe proporcje tego połączenia są istotne dla efektywności spalania, co ma bezpośredni wpływ na osiągi silnika oraz emisję spalin. W praktyce, gaźniki są projektowane w taki sposób, aby zapewnić optymalne mieszanie paliwa i powietrza w różnych warunkach pracy silnika, takich jak różne prędkości obrotowe czy obciążenia. Przykładem zastosowania dobrych praktyk w konstrukcji gaźników jest zastosowanie dławików, które regulują przepływ powietrza, co pozwala na precyzyjne dostosowanie mieszanki do aktualnych potrzeb silnika. Wiedza na temat działania gaźnika ma kluczowe znaczenie dla mechaników i inżynierów zajmujących się diagnostyką i naprawą układów zasilania w silnikach spalinowych.

Pytanie 40

Podaj właściwą sekwencję działań diagnostycznych przeprowadzanych podczas regularnego przeglądu technicznego pojazdu osobowego.

A. Ustawienie ciśnienia w oponach, ustawienie świateł, weryfikacja amortyzatorów, weryfikacja hamulców

B. Weryfikacja amortyzatorów, weryfikacja hamulców, ustawienie świateł, ustawienie ciśnienia w oponach

C. Ustawienie świateł, ustawienie ciśnienia w oponach, weryfikacja hamulców, weryfikacja amortyzatorów

D. Weryfikacja hamulców, weryfikacja amortyzatorów, ustawienie ciśnienia w oponach, ustawienie świateł

Wskaźnik numer 3 pokazuje, jak powinno się przeprowadzać badanie techniczne samochodu. Na początek warto zająć się ciśnieniem w oponach, bo to naprawdę ma znaczenie dla bezpieczeństwa jazdy i zużycia paliwa. Kiedy opony mają złe ciśnienie, to mogą się szybciej zużywać i łatwiej o niebezpieczne sytuacje na drodze. Potem trzeba ogarnąć regulację świateł, bo dobre oświetlenie jest kluczowe, żeby inni kierowcy wiedzieli, co zamierzamy zrobić. Sprawdzanie amortyzatorów to kolejny ważny krok, bo to wpływa na komfort i stabilność podczas jazdy. No i na koniec – hamulce, bo skuteczność hamowania to podstawa bezpieczeństwa. Jeśli będziemy to wszystko robić w takiej kolejności, to zgodnie z obowiązującymi normami i dobrymi praktykami w motoryzacji, będziemy na dobrej drodze do bezpiecznej jazdy.
