Pytanie 1

Początek linii osnowy pomiarowej na przygotowywanym szkicu pomiarów terenowych powinien być oznaczony strzałką wskazującą kierunek pomiarów oraz odpowiednim symbolem

A. P
B. 1,00
C. O
D. 0,00
Znak 0,00 na początku linii osnowy pomiarowej to taki standard w geodezji, dzięki któremu można łatwo zrozumieć, od jakiego punktu zaczynamy wszystkie dalsze pomiary. Bez tego znaku może być chaos, a przecież chodzi o to, żeby wszystko było jasne i zgodne w dokumentacji. Dla pomiarów terenowych, 0,00 to ten punkt, od którego odliczamy, co jest super ważne, zwłaszcza jak robimy szkice. Na przykład, gdy mierzysz granice działki, zaczynasz od wyznaczonego punktu, a potem wykonujesz inne pomiary w jego odniesieniu. W praktyce geodezyjnej dobrze jest też trzymać się różnych norm, jak ta PN-EN ISO 19152, która mówi o danych przestrzennych. To pomaga utrzymać porządek i wiarygodność w zebranych informacjach. Z drugiej strony, ważne jest, żeby kierunek pomiarów był odpowiednio oznaczony, bo to ułatwia pracę innym geodetom i osobom zajmującym się zarządzaniem przestrzenią.

Pytanie 2

Oblicz objętość wykopu, którego szkic przedstawiono na rysunku.

Ilustracja do pytania
A. 10,5 m3
B. 25,0 m3
C. 12,5 m3
D. 15,0 m3
Obliczając objętość wykopu, kluczowe jest zrozumienie podstawowych zasad geometrycznych. W tym przypadku objętość wykopu wynosi 12,5 m³. Aby to obliczyć, należy zastosować odpowiednią formułę geometryczną dla objętości, która w przypadku prostokątnych wykopów jest opisana jako V = długość x szerokość x głębokość. Ta wiedza jest szczególnie istotna w inżynierii budowlanej, gdzie precyzyjne obliczenia objętości są kluczowe do ustalania kosztów materiałów oraz planowania robót ziemnych. Zrozumienie tej metody pozwala również na efektywne zarządzanie projektami budowlanymi, a także na przestrzeganie norm branżowych dotyczących wykopów, co przekłada się na bezpieczeństwo i stabilność konstrukcji. Dodatkowo, umiejętność obliczania objętości wykopów ma zastosowanie w wielu dziedzinach, takich jak geodezja czy architektura krajobrazu, gdzie dokładne pomiary mają kluczowe znaczenie dla realizacji projektów. Warto również zaznaczyć, że podczas pracy w terenie powinno się zawsze uwzględniać czynniki związane z glebą oraz warunkami hydrologicznymi, które mogą wpływać na ostateczne wyniki obliczeń.

Pytanie 3

Dno osadnika w pokazanym na rysunku fragmencie zbiornika wodnego, w odniesieniu do poziomu gruntu, znajduje się na głębokości

Ilustracja do pytania
A. 77 cm
B. 37 cm
C. 47 cm
D. 87 cm
Poprawna odpowiedź to 47 cm, ponieważ dno osadnika znajduje się 37 cm poniżej poziomu, który jest już 10 cm nad poziomem gruntu. Aby obliczyć głębokość dna osadnika, wystarczy dodać te dwie wartości: 37 cm + 10 cm = 47 cm. W praktycznym zastosowaniu, znajomość głębokości dna osadnika jest kluczowa dla projektowania zbiorników wodnych oraz systemów oczyszczania ścieków. Dno osadnika powinno być odpowiednio umiejscowione, aby zapewnić skuteczne osadzanie się zanieczyszczeń. Zgodnie z dobrymi praktykami inżynieryjnymi, głębokość dna osadnika powinna być dostosowana do specyfikacji projektowej oraz lokalnych warunków hydrologicznych. Warto również pamiętać o aspektach związanych z hydrauliką i dynamiką płynów, które mają znaczenie przy obliczaniu pojemności zbiornika oraz jego efektywności w procesach separacji.

Pytanie 4

Jaką długość będzie miała zbiornik wodny na planie w skali 1:50, jeśli jego rzeczywista długość wynosi 4 m?

A. 16 cm
B. 2 cm
C. 8 cm
D. 4 cm
Odpowiedź 8 cm jest prawidłowa, ponieważ w skali 1:50 oznacza, że każdy 1 cm na planie odpowiada 50 cm w rzeczywistości. Długość zbiornika wodnego wynosi 4 m, co przelicza się na 400 cm w rzeczywistości. Aby znaleźć długość zbiornika na planie, dzielimy rzeczywistą długość przez skalę: 400 cm / 50 = 8 cm. Tego typu przeliczenia są istotne w różnych dziedzinach, takich jak architektura, inżynieria czy planowanie przestrzenne, gdzie dokładne odwzorowanie obiektów w zmniejszonej skali jest kluczowe. Umożliwia to projektantom i inżynierom efektywne planowanie i komunikację wizualną. Ważne jest zrozumienie, jak używać skal w projektach, aby uniknąć błędów i zapewnić, że wszystkie elementy projektu będą odpowiednio wyważone i proporcjonalne.

Pytanie 5

Fundament pod słup ogrodzeniowy w III strefie przemarzania gruntu powinien być posadowiony na głębokości

Ilustracja do pytania
A. 1,00 m
B. 1,40 m
C. 1,20 m
D. 0,80 m
Wybór niewłaściwej głębokości posadowienia fundamentu, jak 0,80 m, 1,00 m czy 1,40 m, wskazuje na brak zrozumienia zasady, jaką jest uwzględnienie głębokości przemarzania gruntu. Fundamenty posadowione na mniejszych głębokościach, jak 0,80 m, mogą być narażone na działanie sił wynikających z cykli zamarzania i rozmarzania, co może prowadzić do ich uszkodzenia lub osiadania. Odpowiednia głębokość fundamentów jest kluczowym elementem w projektowaniu konstrukcji, a błędy w tym zakresie mogą skutkować poważnymi konsekwencjami. Z kolei wybór głębokości 1,00 m również nie zapewnia odpowiedniej ochrony, gdyż nie uwzględnia specyfiki III strefy przemarzania w Polsce. Warto zauważyć, że zbyt głębokie fundamenty, jak 1,40 m, mogą być również nieuzasadnione, prowadząc do niepotrzebnych kosztów i pracy. Ważne jest, aby projektując fundamenty, odwoływać się do norm oraz dobrych praktyk branżowych, które wskazują, iż w danym klimacie minimalna głębokość powinna wynosić 1,20 m, co w przypadku ogrodzeń czy innych lekkich konstrukcji jest wystarczające dla zapewnienia ich stabilności i trwałości.

Pytanie 6

Zgodnie z zamieszczonym fragmentem planu parkingu, droga biegnąca pomiędzy ciągami miejsc parkingowych ma spadki odpowiednio

Ilustracja do pytania
A. poprzeczny dwustronny 3% i podłużny 2%.
B. poprzeczny dwustronny 2% i podłużny 3%.
C. poprzeczny jednostronny 3% i podłużny
D. poprzeczny jednostronny 2% i podłużny 3%.
Odpowiedź, która wskazuje na spadek poprzeczny dwustronny 2% oraz podłużny 3%, jest prawidłowa, ponieważ jest zgodna z danymi przedstawionymi na załączonym fragmencie planu parkingu. W kontekście projektowania dróg i parkingów, odpowiednie spadki są kluczowe dla efektywnego odwodnienia. Spadek poprzeczny, wynoszący 2%, umożliwia odprowadzenie wody deszczowej z powierzchni jezdni w kierunku rowów i studzienek, co jest zgodne z dobrymi praktykami inżynieryjnymi. Spadek podłużny o wartości 3% jest również istotny, ponieważ zapewnia odpowiednią dynamikę ruchu i komfort dla użytkowników. Przy projektowaniu infrastruktury drogowej, należy zawsze kierować się normami, takimi jak PN-EN 1991-1-4, które definiują wymogi dotyczące obciążeń działających na konstrukcje budowlane, w tym także na drogi. W praktyce, takie parametry są stosowane nie tylko w celu zapewnienia bezpieczeństwa, ale także efektywności systemów odwodnienia, co przekłada się na trwałość oraz żywotność całej konstrukcji.

Pytanie 7

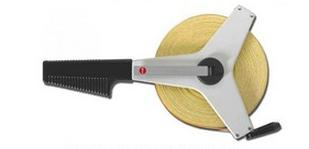

Na rysunku przedstawiono

Ilustracja do pytania
A. taśmę mierniczą.
B. koło pomiarowe.
C. miarę składaną.
D. cyrkiel mierniczy.
Taśma miernicza to naprawdę ważne narzędzie, zwłaszcza w budownictwie i wszędzie tam, gdzie musimy dokładnie zmierzyć odległości. Jej elastyczna, zwijana taśma z materiału, który nie łatwo uszkodzić, sprawia, że pomiary są znacznie łatwiejsze, nawet w trudnym terenie. Zazwyczaj ma podziałkę w centymetrach i metrach, co czyni ją super praktyczną. Używa się jej nie tylko do mierzenia długości, ale też do wyznaczania kątów czy powierzchni, więc naprawdę jest wszechstronna. W sumie, dobrze jest co jakiś czas sprawdzić kalibrację taśmy, żeby mieć pewność, że pomiary są dokładne. W profesjonalnym budownictwie to mega ważne. No i niektóre modele taśm mają ciekawe funkcje, na przykład automatyczne zwijanie, co naprawdę podnosi komfort używania.

Pytanie 8

Plan zagospodarowania terenu budowlanego zwykle opracowuje się w skali

A. 1:5000
B. 1:500
C. 1:2000
D. 1:200
Plan zagospodarowania działki budowlanej najczęściej wykonuje się w skali 1:500, ponieważ ta skala pozwala na szczegółowe odwzorowanie terenu oraz zaplanowanie wszystkich elementów infrastruktury, takich jak budynki, drogi, tereny zielone i inne obiekty. W tej skali można precyzyjnie uwzględnić wszystkie niezbędne elementy, a także ich wzajemne relacje przestrzenne. Na przykład, w przypadku projektowania osiedla mieszkaniowego, skala 1:500 umożliwia architektom i urbanistom dokładne rozmieszczenie domów, parkingów oraz przestrzeni wspólnych, co jest kluczowe dla funkcjonalności i estetyki całego projektu. Ponadto, w Polsce standardy urbanistyczne, takie jak Ustawa o planowaniu i zagospodarowaniu przestrzennym, oraz wytyczne dotyczące projektowania terenów zabudowanych, podkreślają znaczenie detali, które są najlepiej odwzorowywane w mniejszych skalach. Dlatego też, korzystanie z skali 1:500 w planach zagospodarowania działek budowlanych jest uznawane za najlepszą praktykę w branży.

Pytanie 9

Jakie działania powinny być podjęte w pierwszej kolejności podczas realizacji projektu rewaloryzacji zabytkowego założenia pałacowo-ogrodowego?

A. Przygotowanie wytycznych konserwatorskich
B. Analiza stopnia zachowania substancji zabytkowej
C. Badania archeologiczne
D. Wytyczenie geodezyjne elementów projektu w terenie
Wytyczenie geodezyjne elementów projektu w terenie jest kluczowym krokiem na początku każdego projektu rewaloryzacji, ponieważ pozwala dokładnie określić lokalizację i wymiary wszystkich istotnych elementów w kontekście historycznego założenia. Geodezyjne wytyczenie zapewnia, że wszystkie przyszłe prace budowlane i konserwatorskie będą realizowane zgodnie z założeniami projektowymi oraz w zgodzie z istniejącą substancją zabytkową. Dobrze wykonane wytyczenie geodezyjne umożliwia prawidłowe zaplanowanie dalszych etapów, takich jak prace archeologiczne czy opracowywanie wytycznych konserwatorskich. W praktyce, geodeci używają nowoczesnych technologii, takich jak GPS, oraz tradycyjnych metod pomiarowych, aby uzyskać precyzyjne wyniki. Przykładem zastosowania może być praca nad zabytkowymi ogrodami, gdzie każdy element, od alejek po małe architektury, musi być zlokalizowany z dokładnością, aby zachować historyczny charakter miejsca. Przestrzeganie standardów geodezyjnych, takich jak normy PN-EN ISO, gwarantuje wysoką jakość usług i ochronę zabytków.

Pytanie 10

Jaki instrument geodezyjny jest wyposażony w system zwierciadeł?

A. Łata niwelacyjna
B. Węgielnica
C. Libella pudełkowa
D. Dalmierz
Węgielnica to przyrząd geodezyjny, który jest wyposażony w system lusterek, co pozwala na precyzyjne określenie kątów oraz sprawdzenie prostoliniowości. System lusterkowy umożliwia obserwację i pomiar kąta w dwóch płaszczyznach jednocześnie, co znacząco zwiększa dokładność pomiarów. W praktyce, węgielnica jest szczególnie przydatna w budownictwie, gdzie precyzyjne pomiary kątów są kluczowe dla zapewnienia odpowiedniej struktury i stabilności budynków. W standardach geodezyjnych, takich jak normy ISO, podkreśla się znaczenie dokładności pomiarów dla jakości wykonawstwa. Użycie węgielnicy z systemem lusterek pozwala na szybsze diagnozowanie błędów w konstrukcji i ich korekcję w czasie rzeczywistym, co jest zgodne z najlepszymi praktykami w dziedzinie budownictwa i geodezji. Ponadto, węgielnice są często stosowane w połączeniu z innymi przyrządami, co zwiększa ich funkcjonalność i dokładność wyników pomiarów.

Pytanie 11

Jakie narzędzie jest niezbędne do precyzyjnego wytyczenia osi ścieżki ogrodowej?

A. Szpilki geodezyjne
B. Miotła
C. Łopata
D. Wiertarka
Szpilki geodezyjne to bardzo precyzyjne narzędzie, które często używa się do wyznaczania osi budowli, w tym również ścieżek ogrodowych. Dzięki nim można dokładnie zaznaczyć i utrzymać linie proste, co jest kluczowe przy tworzeniu planu ścieżki. Szpilki geodezyjne umożliwiają dokładne wytyczenie kształtu ścieżki, co jest niezbędne do dalszych prac, takich jak wykopanie rowów czy układanie nawierzchni. Warto zaznaczyć, że geodeci oraz architekci krajobrazu często korzystają z tych narzędzi podczas wykonywania pomiarów w terenie. Szpilki geodezyjne są wykonane z metalu, co sprawia, że są trwałe i mogą być używane wielokrotnie. Dzięki ich zastosowaniu, można uniknąć błędów, które mogłyby prowadzić do nieprawidłowego ułożenia ścieżki. Dobre praktyki w budowie małej architektury krajobrazu zakładają używanie właśnie takich precyzyjnych narzędzi, co pozwala na osiągnięcie zamierzonych efektów estetycznych i funkcjonalnych.

Pytanie 12

Jakie narzędzia i sprzęt będą wystarczające do wykopania i ustabilizowania gotowej formy zbiornika wodnego z laminatu poliestrowego o wymiarach 1,2 m długości, 1,0 m szerokości oraz 0,8 m głębokości w wcześniej wyznaczonym miejscu?

A. Szpadel, taczka, sznurek
B. Koparka, przyczepa, ubijarka spalinowa, szpadel
C. Koparka, szpadel, niwelator, tyczki, łata geodezyjna, miarka
D. Szpadel, łopata, taczka, poziomica, miarka, wąż ogrodowy
Wybrane odpowiedzi nie dostarczają kompletu niezbędnego sprzętu ani narzędzi, co skutkuje błędnym podejściem do zadania wykopania i stabilizacji formy oczka wodnego. W przypadku pierwszej opcji, koparka, choć przydatna w większych pracach ziemnych, nie jest konieczna do wykopania stosunkowo małego oczka wodnego. Dodatkowo, niwelator, tyczki i łata geodezyjna są bardziej zaawansowanymi narzędziami, które są używane głównie w dużych projektach budowlanych, a nie w prostych pracach ogrodniczych. Druga odpowiedź, mimo że zawiera kilka użytecznych elementów, takich jak poziomica i miarka, brakuje kluczowych narzędzi do wykonania wykopu, a taczka nie jest wystarczająca do transportu większej ilości ziemi. Trzecia odpowiedź wskazuje na nieodpowiednie narzędzia, ponieważ ubijarka spalinowa jest używana do zagęszczania gruntu, a nie do wykopu. Ostatnia odpowiedź jest zbyt ograniczona, nie uwzględniając podstawowych narzędzi do wykopów, takich jak łopata. Wspólnym błędem jest założenie, że większe narzędzia są zawsze lepsze, co w przypadku niewielkich projektów ogrodowych może prowadzić do nieefektywności i niepotrzebnego komplikowania pracy.

Pytanie 13

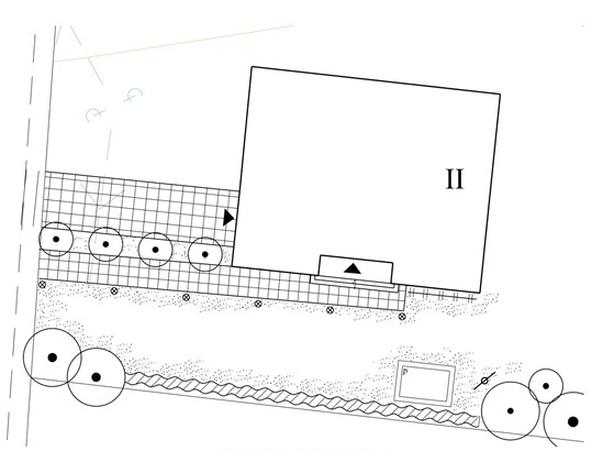

Ile studni zaznaczono na fragmencie podkładu geodezyjnego?

Ilustracja do pytania
A. 6 studni.
B. 8 studni.
C. 2 studnie.
D. 4 studnie.
Poprawna odpowiedź to 2 studnie. Na fragmencie podkładu geodezyjnego widoczne są dokładnie dwie studnie, które zostały zaznaczone za pomocą okręgów z kropką w środku. Tego typu oznaczenia są standardową praktyką w geodezji, co ułatwia identyfikację elementów infrastruktury na mapach. Studnie są kluczowymi punktami w projektowaniu systemów wodociągowych i kanalizacyjnych, a ich prawidłowe zlokalizowanie jest istotne dla efektywnego zarządzania zasobami wodnymi. Analizując podkład geodezyjny, warto zwrócić uwagę na oznaczenia, które mogą mieć istotne znaczenie w kontekście planowania przestrzennego oraz ochrony środowiska. W praktyce geodezyjnej umiejętność prawidłowego odczytu i interpretacji map jest niezbędna, by zapewnić zgodność projektów z obowiązującymi normami i przepisami. Ponadto, prawidłowe oznaczenie studni jest kluczowe w kontekście późniejszej eksploatacji oraz konserwacji infrastruktury.

Pytanie 14

Jakie z podanych działań można uznać za metodę ochrony dziedzictwa kulturowego?

A. Opracowanie projektu ochrony obiektu
B. Wpis do rejestru zabytków
C. Ocena stanu zachowania obiektu
D. Inwentaryzacja elementów zabytkowych
Wpis do rejestru zabytków stanowi kluczowy element systemu ochrony dziedzictwa kulturowego. Rejestracja obiektów zabytkowych ma na celu formalne uznanie ich wartości historycznej, architektonicznej lub artystycznej. Dzięki wpisowi, obiekty te zyskują szczególną ochronę prawną, co oznacza, że wszelkie działania, które mogłyby wpłynąć na ich stan, muszą być wcześniej konsultowane i zatwierdzane przez odpowiednie organy konserwatorskie. Przykładem może być zabytkowa kamienica, której właściciel planuje przeprowadzenie prac remontowych. Przed rozpoczęciem jakichkolwiek działań, musi on uzyskać zgodę konserwatora zabytków, na co wpływ mają przepisy prawa dotyczące ochrony zabytków. Zarejestrowane obiekty mogą także korzystać z różnych form wsparcia finansowego, co sprzyja ich utrzymaniu oraz rehabilitacji. Wpis do rejestru jest zatem fundamentem dla skutecznej ochrony i zarządzania dziedzictwem kulturowym.

Pytanie 15

Do zwymiarowania którego wzoru projektowanej rabaty jest niezbędna siatka kwadratów?

Ilustracja do pytania
A. A.
B. D.
C. C.
D. B.
Poprawna odpowiedź to D, ponieważ do zwymiarowania wzoru przedstawiającego fale, siatka kwadratów odgrywa kluczową rolę. Wzór D charakteryzuje się regularnymi kształtami, które można podzielić na mniejsze jednostki – kwadraty. Taki podział ułatwia nie tylko dokładne określenie wymiarów, ale również umożliwia precyzyjne rozmieszczenie elementów w projekcie rabaty. Użycie siatki kwadratów jest standardową praktyką w projektowaniu, zwłaszcza w ogrodnictwie, gdzie precyzyjne wymiary mają kluczowe znaczenie dla estetyki i funkcjonalności przestrzeni. Dobrą praktyką jest także wykorzystanie siatki do przenoszenia wymiarów z projektu na rzeczywisty teren, co zapewnia zgodność z zamierzonym kształtem rabaty. W przypadku wzorów A, B i C, które mają prostsze kształty, siatka kwadratów nie jest konieczna, co może prowadzić do mylnego wniosku, że nie jest ona przydatna w ogóle. Umiejętność prawidłowego stosowania narzędzi projektowych, takich jak siatka, jest umiejętnością kluczową dla każdego projektanta ogrodów.

Pytanie 16

Jaka jest wysokość podstopnicy w projektowanych schodach, jeśli średnia długość kroku wynosi 62 cm, a długość stopnicy 36 cm, obliczona na podstawie wzoru K=2h+b (gdzie K - średnia długość kroku, h - wysokość podstopnicy, b - długość stopnicy)?

A. 14 cm
B. 12 cm
C. 11 cm
D. 13 cm
Aby obliczyć wysokość podstopnicy schodów przy użyciu wzoru K=2h+b, gdzie K to średnia długość kroku, h to wysokość podstopnicy, a b to długość stopnicy, musimy podstawić wartości: K=62 cm i b=36 cm. Przekształcamy wzór do postaci h=(K-b)/2. Podstawiając wartości, otrzymujemy h=(62 cm - 36 cm) / 2 = 13 cm. Wysokość podstopnicy wynosząca 13 cm jest zgodna z zaleceniami norm budowlanych oraz z zasadami ergonomii, które sugerują, że optymalna wysokość podstopnicy powinna mieścić się w zakresie od 12 do 16 cm. Wartości te są ważne, gdyż zbyt niski lub zbyt wysoki stopień może prowadzić do dyskomfortu oraz zwiększonego ryzyka potknięć. W praktyce, przy projektowaniu schodów, wysokość podstopnicy powinna być dostosowana do średniego kroku użytkowników, co pozwala na naturalny ruch i komfort podczas wchodzenia oraz schodzenia. W związku z tym, odpowiedź 13 cm jest nie tylko poprawna matematycznie, ale również praktycznie uzasadniona.

Pytanie 17

Jaką długość będzie miał murek ogrodowy o długości 5,00 m na planie wykonanym w skali 1:50?

A. 10,0 cm
B. 5,0 cm
C. 12,5 cm
D. 2,5 cm
Odpowiedź 10,0 cm jest jak najbardziej trafna. Wynika to z tego, że mamy tu skalę 1:50. Czyli każdy 1 cm na planie to 50 cm w rzeczywistości. Żeby obliczyć długość murka w skali, musimy wziąć prawdziwą długość, czyli 5,00 m i podzielić ją przez ten współczynnik skali. Jak przeliczymy metry na centymetry, mamy 5,00 m to 500 cm. Potem dzielimy 500 cm przez 50 i wychodzi nam 10,0 cm. Z mojej perspektywy, takie przeliczenia są mega ważne, jeśli chodzi o architekturę czy projektowanie przestrzenne. W końcu, żeby dobrze oddać wymiary na planach, musimy mieć to na uwadze. Skale używa się często w rysunkach technicznych, bo to pomaga zmieścić dużą budowlę na kartce. Na przykład w projektach budowlanych, odpowiednia skala to klucz do lepszego planowania i komunikacji z innymi osobami w branży. Zrozumienie, jak to działa ze skalą, to podstawa dla każdego, kto myśli o projektowaniu czy budownictwie.

Pytanie 18

Ilość urobku z prostopadłościennego wykopu o wymiarach 2,0 × 3,0 × 1,5 m wynosi

A. 4,5 m3
B. 9,0 m3
C. 6,5 m3
D. 3,0 m3
Odpowiedź to 9,0 m3. To wynika z tego, że liczymy objętość prostopadłościanu, czyli długość razy szerokość razy wysokość. W tym przypadku mamy 2,0 m długości, 3,0 m szerokości i 1,5 m wysokości. Jak sobie to pomnożysz: 2,0 m × 3,0 m × 1,5 m, to wychodzi właśnie 9,0 m3. Umiejętność liczenia objętości jest naprawdę ważna, zwłaszcza w budownictwie i inżynierii, bo od tego zależą kosztorysy i planowanie materiałów. Jak będziesz wiedział, jak to obliczyć, łatwiej oszacujesz, ile materiału trzeba, by później nie było problemów z kosztami. Pamiętaj, żeby zawsze sprawdzać swoje obliczenia, żeby uniknąć niespodzianek w projektach budowlanych.

Pytanie 19

Jaka jest rzeczywista długość linii brzegowej zbiornika wodnego, jeśli na projekcie w skali 1:100 wynosi ona 24 cm?

A. 240,00 m
B. 24,00 m
C. 2,40 m
D. 0,24 m
Odpowiedź 24,00 m jest poprawna, ponieważ rzeczywista długość linii brzegowej oczka wodnego oblicza się na podstawie zastosowanej skali. W tym przypadku, projekt został wykonany w skali 1:100, co oznacza, że 1 cm na projekcie odpowiada 100 cm w rzeczywistości. Dlatego, aby uzyskać rzeczywistą długość, należy pomnożyć długość na projekcie przez wartość skali. Wzór ten można przedstawić jako: Długość rzeczywista = Długość na projekcie × Skala. Podstawiając wartości, otrzymujemy: 24 cm × 100 = 2400 cm, co po przeliczeniu daje 24 m. Przykładem praktycznego zastosowania tej wiedzy może być planowanie budowy infrastruktury wodnej, gdzie precyzyjne odwzorowanie wymiarów jest kluczowe dla efektywności i bezpieczeństwa projektów inżynieryjnych. W branży budowlanej, znajomość zasad przeliczania wymiarów z projektów jest niezbędna, aby uniknąć kosztownych błędów w realizacji inwestycji.

Pytanie 20

Aby ustalić kierunek opadania nawierzchni, powinno się zastosować

A. pionu
B. poziomnicy
C. łaty pomiarowej
D. taśmy pomiarowej
Poziomnica jest narzędziem niezbędnym do określenia kierunku spadku nawierzchni, ponieważ pozwala na precyzyjne pomiary poziomu. Dzięki jej zastosowaniu możemy zidentyfikować, w którym kierunku nawierzchnia opada, co jest kluczowe w kontekście odprowadzania wody deszczowej i zapobiegania jej gromadzeniu się na powierzchni. Użycie poziomnicy, która działa na zasadzie równowagi cieczy w szklanym pojemniku, umożliwia uzyskanie bardzo dokładnych wyników. W praktyce, aby odpowiednio wykonać pomiar, należy umieścić poziomnicę na łatwie mierniczej dostosowanej do lokalizacji badania, co pozwala na eliminację błędów wynikających z nieregularności terenu. Dobre praktyki budowlane nakazują wykonanie wskazania w kilku punktach, co zwiększa dokładność i pozwala na weryfikację. Standardy branżowe, takie jak PN-EN 15221, podkreślają znaczenie dokładnych pomiarów w kontekście projektowania obiektów budowlanych, co czyni poziomnicę kluczowym narzędziem w inżynierii budowlanej i geodezji.

Pytanie 21

Z obszaru 100 m2 usunięto warstwę żyznej gleby o grubości 0,25 m. Jaka będzie objętość usuniętej warstwy gleby?

A. 25,00 m3
B. 0,25 m3
C. 2,50 m3
D. 250,00 m3
Aby obliczyć objętość zdjętej warstwy ziemi, musimy zastosować wzór na objętość prostopadłościanu, który jest równy długości razy szerokości razy wysokości. W tym przypadku długość to 100 m² (powierzchnia) i grubość warstwy to 0,25 m. Zatem, objętość można obliczyć jako: V = 100 m² * 0,25 m = 25 m³. Tego typu obliczenia są niezwykle istotne w praktyce, na przykład w budownictwie, gdzie precyzyjne wyliczenia mas ziemi do wykopów czy nasypów są kluczowe dla bezpieczeństwa i efektywności projektów. W przemyśle ogrodniczym oraz rolnictwie, znajomość objętości gleby pozwala na lepsze planowanie i zarządzanie zasobami, co przekłada się na efektywność upraw. Warto również zauważyć, że standardy dotyczące obliczeń objętości ziemi są ściśle związane z normami budowlanymi oraz ekologicznymi, co podkreśla znaczenie tych umiejętności.

Pytanie 22

Na zamieszczonym rysunku spadek poprzeczny, dwustronny nawierzchni wynosi

Ilustracja do pytania
A. 1,0%
B. 1,7%
C. 2,6%
D. 2,0%
Odpowiedź 1,0% jest prawidłowa, ponieważ na zamieszczonym rysunku spadek poprzeczny nawierzchni jest dokładnie oznaczony. Spadek poprzeczny jest kluczowym parametrem w inżynierii drogowej, który zapewnia odpowiedni odpływ wody deszczowej z powierzchni jezdni. Wartość 1,0% oznacza, że na każdy metr poziomy nawierzchni, wysokość spadku wynosi 1 cm. Taki spadek jest zgodny z najlepszymi praktykami w projektowaniu nawierzchni, co pozwala na minimalizację ryzyka zalewania, a także wydłużenie trwałości materiałów użytych do budowy drogi. Stosowanie odpowiednich spadków jest fundamentalne dla bezpieczeństwa użytkowników drogi, ponieważ zapobiega powstawaniu kałuż i zjawisk aquaplaningu. Dodatkowo, w projektach inżynierskich stosuje się różnorodne metody obliczania spadków, w tym analizy hydrologiczne oraz normy określające maksymalne wartości dla różnych typów nawierzchni.

Pytanie 23

Na którym rysunku fragmentu mapy zasadniczej do celów projektowych zastosowano oznaczenie granicy opracowania?

A. D.
Ilustracja do odpowiedzi A
B. C.
Ilustracja do odpowiedzi B
C. A.
Ilustracja do odpowiedzi C
D. B.
Ilustracja do odpowiedzi D
Wielu użytkowników może być zdezorientowanych co do właściwego oznaczenia granicy opracowania na mapach zasadniczych, co może prowadzić do niepoprawnych odpowiedzi. Odpowiedzi B, C i D nie zawierają przerywanych linii, które są kluczowe dla oznaczania granicy opracowania. Odpowiedzi B i C mogą przedstawiać inne elementy mapy, takie jak topografia terenu lub istniejące obiekty budowlane, które w żaden sposób nie definiują granicy projektu. Zrozumienie, że granica opracowania jest elementem, który wskazuje zakres geograficzny objęty projektem jest fundamentalne dla praktyki geodezyjnej. Odpowiedzi te mogą być wynikiem mylnych założeń dotyczących znaczenia różnych linii i symboli na mapach. Często zdarza się, że osoby uczące się o kartografii nie zwracają uwagi na różne rodzaje oznaczeń, co prowadzi do mylnych interpretacji. Niezrozumienie, że przerywane linie mają specyficzne znaczenie w kontekście granic opracowania, może skutkować pogorszeniem jakości dokumentacji projektowej, a także mogą prowadzić do prawnych komplikacji wynikających z nieprecyzyjnego wytyczenia granic terenu. Kluczowe jest zatem, aby zwracać uwagę na stosowanie odpowiednich symboli zgodnie z ustalonymi standardami branżowymi.

Pytanie 24

Jakie będą wymiary placu ukazującego się na mapie w skali 1:500, jeśli wiadomo, że rzeczywiste wymiary wynoszą 250 × 500 cm?

A. 2,5 × 5,0 cm
B. 5,0 × 10,0 cm
C. 0,5 × 1,0 cm
D. 25,0 × 50,0 cm
Odpowiedź 0,5 × 1,0 cm jest poprawna, ponieważ skala mapy 1:500 oznacza, że każdy 1 cm na mapie odpowiada 500 cm w rzeczywistości. Rzeczywiste wymiary placu wynoszą 250 cm na 500 cm. Aby obliczyć wymiary placu na mapie w skali 1:500, należy podzielić rzeczywiste wymiary przez współczynnik skali. Zatem: 250 cm ÷ 500 = 0,5 cm oraz 500 cm ÷ 500 = 1,0 cm. Takie przeliczenie jest kluczowe w geodezji oraz kartografii, gdzie precyzyjne odwzorowanie rzeczywistości na mapie jest niezbędne. W praktyce, zrozumienie skali jest istotne nie tylko w kontekście tworzenia map, ale także przy projektowaniu przestrzennym, gdzie prawidłowe odzwierciedlenie wymiarów na planach jest kluczowe dla realizacji projektów architektonicznych czy urbanistycznych. Wiedza na temat przeliczania wymiarów według skali wspiera również np. inżynierów w obliczeniach dotyczących lokalizacji budynków czy infrastruktury.

Pytanie 25

Którego rodzaju murka dotyczy wykaz planowanych prac?

Wykaz planowanych prac
Lp.Rodzaj robót
1.Prace organizacyjne i porządkowe.
2.Wytyczenie murka w terenie zgodnie z projektem.
3.Wykonanie wykopu.
4.Wylanie fundamentu.
5.Dobór odpowiedniej wielkości kamienia.
6.Budowa murka przy użyciu zaprawy.
7.Ułożenie płyt zwieńczających.
A. Wolnostojącego murowanego z kamieni.
B. Wolnostojącego kamiennego suchego.
C. Oporowego betonowego licowanego kamieniami.
D. Oporowego murowanego z elementów kamiennych prefabrykowanych.
Podczas analizy dostępnych odpowiedzi warto zauważyć, że odpowiedzi związane z murkami wolnostojącymi kamiennymi suchymi oraz oporowymi nie są właściwe w kontekście przedstawionego wykazu planowanych prac. Mur wolnostojący kamienny suchy jest konstrukcją, która nie wykorzystuje zaprawy, co czyni go niewłaściwym w tej sytuacji. Tego rodzaju murki mogą być stosowane w ogrodach, jednak ich stabilność jest ograniczona, co może prowadzić do osunięć w przypadku niekorzystnych warunków atmosferycznych. Z kolei mury oporowe, niezależnie od tego, czy są betonowe, licowane kamieniami, czy murowane z prefabrykatów, są projektowane w celu wsparcia gruntu lub innych obciążeń, co wymaga innych prac przygotowawczych i konstrukcyjnych. Ich budowa wiąże się z koniecznością zaprojektowania odpowiednich fundamentów oraz analizy obciążeń, co jest niezbędne dla zapewnienia stabilności i bezpieczeństwa całej konstrukcji. Typowym błędem w podejściu do takich pytań jest mylenie funkcji konstrukcyjnych - mur oporowy i mur wolnostojący pełnią zupełnie różne role i wymagają odmiennych technologii budowy. Zrozumienie tych różnic jest kluczowe dla właściwego podejścia do projektowania oraz realizacji robót budowlanych.

Pytanie 26

Część wizualną inwentaryzacji wyposażenia parku miejskiego należy zrealizować na mapie wykonanej w skali

A. 1:2500
B. 1:50000
C. 1:250
D. 1:5000
Wybór skali 1:250 do wykonania części graficznej inwentaryzacji wyposażenia parku miejskiego jest trafny ze względu na szczegółowość, jaką ta skala zapewnia. W przypadku inwentaryzacji terenów publicznych, takich jak parki miejskie, istotne jest, aby przedstawione dane były na tyle szczegółowe, aby umożliwić precyzyjne zlokalizowanie elementów małej architektury, roślinności czy obiektów użytkowych. Skala 1:250 pozwala na dokładne odwzorowanie takich detali, jak ścieżki, place zabaw, ławki, latarnie i inne elementy wyposażenia. Przykładowo, w miastach, gdzie planowane są zmiany w zagospodarowaniu przestrzennym, dokumentacja w tej skali może być kluczowa dla inżynierów, architektów i urbanistów. Dodatkowo, standardy GIS (Systemy Informacji Geograficznej) rekomendują stosowanie odpowiednich skal w zależności od przeznaczenia mapy, a dla szczegółowych analiz terenowych skala 1:250 jest często uznawana za optymalną. Umożliwia to nie tylko wizualizację, ale także późniejsze analizy przestrzenne, co jest niezbędne w planowaniu i zarządzaniu przestrzenią miejską.

Pytanie 27

Z tabeli dotyczącej planu robót wynika, że prace obejmują wykonanie murka

Plan prac związanych z wykonaniem murka ogrodowego

Lp.Wyszczególnienie robót
1.Prace organizacyjne i porządkowe
2.Wytyczenie murka w terenie zgodnie z projektem
3.Wykonanie wykopu
4.Wykonanie warstwy podsypki pod fundament
5.Betonowanie fundamentu pod murek
6.Dobór kamieni naturalnych do budowy murka
7.Układanie warstw kamieni na zaprawie cementowej
8.Wypełnienie spoin zaprawą
A. kamiennego suchego.
B. murowanego z kamienia na zaprawie cementowej.
C. monolitycznego z betonu zbrojonego.
D. murowanego z cegły na zaprawie cementowej.
Poprawna odpowiedź wskazuje na wykonanie murka murowanego z kamienia na zaprawie cementowej, co jest zgodne z informacjami zawartymi w przedstawionym planie prac. W punkcie 6 planu wyraźnie zaznaczone jest, że roboty dotyczą doboru kamieni naturalnych, co sugeruje, że podstawowym materiałem budowlanym będą właśnie kamienie, a nie cegła czy beton. Dodatkowo, w punkcie 7 podano, że mur będzie układany na zaprawie cementowej, co jest standardem w budownictwie, zapewniającym trwałość i stabilność konstrukcji. Użycie zaprawy cementowej w budownictwie kamiennym jest zgodne z najlepszymi praktykami, ponieważ cement zapewnia odpowiednią przyczepność oraz odporność mechaniczną na różnorodne warunki atmosferyczne. W praktyce, budowanie murków z kamienia na zaprawie cementowej jest powszechnie stosowane w architekturze ogrodowej oraz przy budowie różnych elementów małej architektury, takich jak murki oporowe czy obramienia rabat. Tego rodzaju konstrukcje stanowią nie tylko element estetyczny, ale również funkcjonalny, stabilizując teren oraz zabezpieczając przed erozją.

Pytanie 28

Podczas konstruowania murowanego murka oporowego o wysokości 1,00 m trzeba pamiętać, aby kąt nachylenia ściany frontowej w stronę skarpy wynosił

A. od 30% do 35%
B. od 4% do 8%
C. od 10% do 15%
D. od 1% do 3%
Wybór nachylenia ściany licowej ku skarpie poniżej 10% jest niewłaściwy z punktu widzenia inżynierii lądowej. Odpowiedzi wskazujące nachylenie od 4% do 8% oraz od 1% do 3% zaniżają wymogi stabilności konstrukcji. Taki kąt nachylenia prowadzi do zwiększonego ryzyka osunięcia się mas ziemnych, co może skutkować poważnymi uszkodzeniami murków. Z kolei nachylenie od 30% do 35% jest zbyt strome, co może prowadzić do destabilizacji konstrukcji. W praktyce inżynieryjnej, siły działające na murek oporowy powinny być rozpatrywane w kontekście ich wpływu na stabilność. Niedostateczne nachylenie powoduje, że murek nie jest w stanie skutecznie odprowadzać wody gruntowej, co prowadzi do zwiększonego ciśnienia hydrostatycznego na jego dolnej części. Z kolei zbyt strome nachylenie może być niepraktyczne z uwagi na trudności w wykonaniu oraz na estetykę. Niewłaściwe podejście do nachylenia murka oporowego może prowadzić do poważnych problemów, w tym do kosztownych napraw. Kluczowe jest zrozumienie, że każde z tych błędnych kątów nie spełnia wymogów projektowych, co w konsekwencji może prowadzić do niebezpiecznych sytuacji w użytkowaniu obiektu.

Pytanie 29

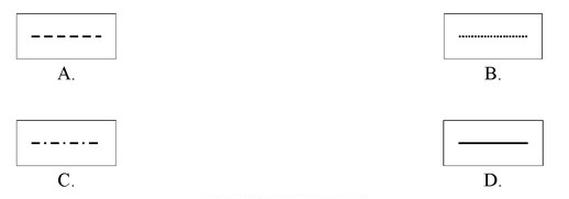

Na mapach zasadniczych przeznaczonych do celów projektowych granice zaprojektowanych elementów oznacza się symbolem

Ilustracja do pytania
A. D.
B. B.
C. A.
D. C.
Wybór innej odpowiedzi wynika z nieporozumienia dotyczącego zasad oznaczania granic na mapach zasadniczych. Odpowiedzi B, C i D nie są prawidłowe, ponieważ wykorzystują symbole, które nie są zgodne z powszechnie przyjętymi standardami w geodezji. Odpowiedzi ujęte w formie linii ciągłych lub innych nieprzerywanych oznaczeń mogą sugerować trwałe granice, co jest mylące w kontekście projektów, gdzie granice są jedynie wstępnie zaplanowane i mogą ulegać zmianie. Typowym błędem jest mylenie granic projektowych z granicami ostatecznymi, co prowadzi do niewłaściwej interpretacji planów i dokumentacji. Granice projektowe są dynamiczne i mogą być modyfikowane w toku realizacji projektu, co wymaga użycia symboli przerywanych do ich oznaczania. Użycie nieodpowiednich oznaczeń może prowadzić do niejasności w komunikacji między różnymi uczestnikami procesu projektowego, a tym samym do błędów w realizacji. W praktyce, znajomość i stosowanie właściwych symboli jest kluczowe dla efektywnego zarządzania projektami oraz zapewnienia ich zgodności z wymogami prawnymi i technicznymi. Dlatego, aby uniknąć tych nieporozumień, ważne jest, aby dobrze zrozumieć zasady oznaczania elementów na mapach oraz ich praktyczne zastosowanie w geodezji.

Pytanie 30

Aby ustalić kierunek północny w terenie, należy wykorzystać

A. kompasu
B. śródwagi
C. węgielnicy
D. tachimetru
Kompas to podstawowe narzędzie umożliwiające wyznaczenie kierunku północnego w terenie. Działa na zasadzie wskazywania pola magnetycznego Ziemi, co pozwala użytkownikowi łatwo zorientować się w przestrzeni. W praktyce, aby skutecznie posługiwać się kompasem, ważne jest, aby znać techniki jego użycia, takie jak umiejętność rozróżniania między stroną magnetyczną a stroną geograficzną. Osoby zajmujące się nawigacją, turystyką czy ratownictwem górskim często korzystają z kompasu w połączeniu z mapą, co zwiększa precyzję nawigacji. Warto również zwrócić uwagę na kalibrację kompasu oraz na wpływ otoczenia, jak np. metalowe obiekty, które mogą zakłócać jego działanie. W kontekście standardów branżowych, stosowanie kompasu powinno odbywać się zgodnie z wytycznymi profesjonalnych organizacji zajmujących się nawigacją, co zapewnia nie tylko bezpieczeństwo, ale i skuteczność w terenie.

Pytanie 31

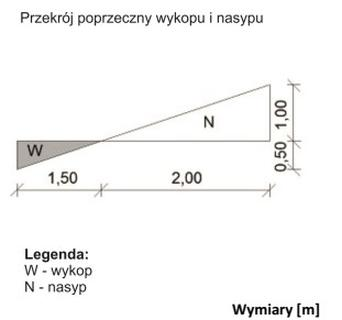

Pole powierzchni przekroju wykopu przedstawionego na rysunku wynosi

Ilustracja do pytania
A. 1,500 m2
B. 0,375 m2
C. 0,750 m2
D. 3,000 m2
Odpowiedź 0,375 m2 jest prawidłowa, ponieważ pole powierzchni przekroju wykopu można obliczyć, stosując odpowiednie wzory geometrii. W przypadku wykopów, szczególnie w budownictwie, kluczowe jest precyzyjne określenie powierzchni, aby zaplanować transport materiałów oraz obliczyć koszty robót ziemnych. Wykorzystując wzory do obliczania pola prostokąta lub trapezu, w zależności od kształtu przekroju, można uzyskać właściwą wartość. W praktyce, przy projektowaniu wykopów, uwzględnia się również wymogi dotyczące bezpieczeństwa i stabilności gruntów, co wpływa na ostateczne obliczenia. Na przykład, normy budowlane zalecają obliczenie powierzchni wykopu w kontekście jego głębokości oraz szerokości, by uniknąć niebezpieczeństw związanych z osuwiskami. Poprawne określenie tych wartości ma kluczowe znaczenie dla efektywności prac budowlanych oraz minimalizacji ryzyka wystąpienia nieprzewidzianych kosztów.

Pytanie 32

Które elementy wyposażenia terenu zieleni zamieszczono na fragmencie inwentaryzacji?

Ilustracja do pytania
A. Huśtawkę podwójną, ślizg pojedynczy, nawierzchnię z małych elementów.
B. Huśtawkę pojedynczą, piaskownicę, nawierzchnię z dużych elementów.
C. Huśtawkę podwójną, ślizg pojedynczy, nawierzchnię z dużych elementów.
D. Huśtawkę pojedynczą, piaskownicę, nawierzchnię z małych elementów.
Wybranie huśtawki pojedynczej, piaskownicy oraz nawierzchni z dużych elementów jako odpowiedzi prawidłowej jest zasadne, ponieważ zdjęcie rzeczywiście przedstawia te konkretne elementy wyposażenia terenu zieleni. Huśtawka pojedyncza, charakteryzująca się jednym siedziskiem, jest powszechnie stosowana w przestrzeniach przeznaczonych dla dzieci, co jest zgodne z normami bezpieczeństwa. Piaskownice są popularnym elementem placów zabaw, wspierającym rozwój sensoryczny i motoryczny dzieci. Nawierzchnie z dużych elementów, takich jak kostka betonowa czy płyty, są często wybierane ze względu na swoją trwałość oraz łatwość utrzymania, co jest kluczowe w kontekście utrzymania bezpieczeństwa i estetyki terenu. Warto również zauważyć, że stosowanie odpowiednich materiałów nawierzchniowych wpływa na komfort użytkowania oraz estetykę przestrzeni publicznych, co jest zgodne z dobrą praktyką urbanistyczną.

Pytanie 33

Od jakiej czynności należy rozpocząć realizację projektu stawu?

A. Wyznaczenia głębokości zbiornika w terenie
B. Wykonania przegrody kapilarnej
C. Wykonania wykopu
D. Wyznaczenia obrysu zbiornika w terenie
Wyznaczenie obrysu zbiornika w terenie jest kluczowym krokiem w realizacji projektu oczka wodnego, ponieważ stanowi fundament dla dalszych działań budowlanych. Poprawne wyznaczenie obrysu umożliwia określenie optymalnych wymiarów i kształtu zbiornika, co ma znaczenie zarówno dla estetyki, jak i funkcjonalności. Przy tworzeniu oczka wodnego należy również uwzględnić lokalne uwarunkowania, takie jak warunki glebowe, przepływ wód gruntowych oraz istniejące elementy krajobrazu. W praktyce można użyć sznurków, stake'ów oraz poziomicy, aby precyzyjnie wyznaczyć granice zbiornika. Praktyczne zastosowanie tej wiedzy pozwala na uniknięcie wielu problemów, takich jak niewłaściwa głębokość zbiornika, co może prowadzić do szybkiego zarastania glonami lub problemów z ekosystemem wodnym. Dobre praktyki inżynierskie wskazują, że planowanie i wyznaczanie obrysu powinno być realizowane na etapie projektowania, a także powinno uwzględniać przyszłe zmiany w otoczeniu oraz dostępność dla konserwacji.

Pytanie 34

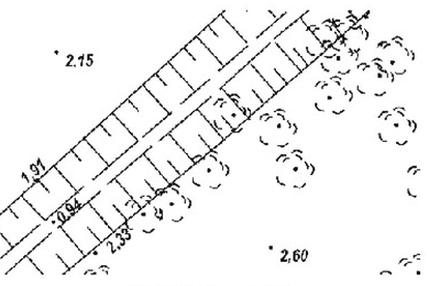

Zgodnie z danymi zawartymi na zamieszczonym fragmencie mapy, różnice wysokości pomiędzy krawędziami skarpy kanału a jego dnem wynoszą

Ilustracja do pytania
A. 1,21 mi 1,86 m
B. 0,97 mi 1,39 m
C. 1,21 mi 0,97 m
D. 1,06 mi 1,39 m
Różnice wysokości pomiędzy krawędziami skarpy kanału a jego dnem wynoszą 0,97 m i 1,39 m, co jest zgodne z danymi przedstawionymi na mapie. W praktyce, zrozumienie takich różnic wysokości jest kluczowe w inżynierii lądowej oraz hydrologii. Przykładowo, w projektowaniu infrastruktury wodnej, takich jak zapory, wały przeciwpowodziowe czy kanały, istotne jest precyzyjne określenie różnic wysokości. To pozwala nie tylko na zaprojektowanie odpowiednich kątów nachylenia skarp, ale również na opracowanie systemów odwadniających, które będą efektywnie odprowadzały wodę, minimalizując ryzyko erozji. Dobre praktyki wskazują, że przy pomiarach różnic wysokości należy stosować instrumenty geodezyjne o wysokiej precyzji, aby zapewnić dokładność danych. Właściwe interpretowanie map topograficznych czy konturowych jest również kluczowe w analizach przestrzennych, co czyni tę umiejętność niezbędną w pracy geodetów i inżynierów budowlanych.

Pytanie 35

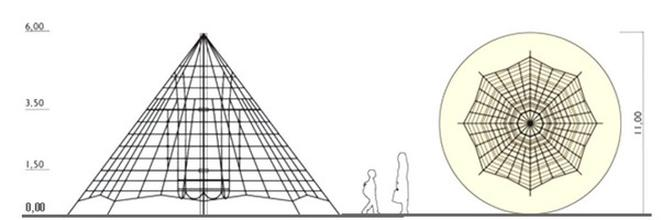

Ile wynosi wysokość urządzenia zabawowego przedstawionego na rysunku?

Ilustracja do pytania
A. 3,50 m
B. 1,50 m
C. 11,00 m
D. 6,00 m
Poprawna odpowiedź wynosi 6,00 m, co znajduje potwierdzenie w analizie rysunku przedstawiającego urządzenie zabawowe. Wysokość ta jest istotna dla oceny bezpieczeństwa oraz użyteczności tego typu atrakcji. W standardach budowy placów zabaw, takich jak PN-EN 1176, podkreśla się, że wysokość urządzeń wpływa na ich funkcjonalność oraz na bezpieczeństwo użytkowników. Wysokość 6,00 m oznacza, że urządzenie jest przeznaczone dla starszych dzieci, które są w stanie z niego korzystać w sposób bezpieczny. Ważne jest także, aby wymiary urządzenia były zgodne z normami, które określają minimalne odległości między elementami a powierzchnią użytkową, co jest kluczowe dla zapobiegania urazom. Dodatkowo, przy projektowaniu tego typu urządzeń, uwzględnia się również aspekty takie jak materiały, z jakich są wykonane, oraz ich odporność na warunki atmosferyczne, co ma wpływ na długowieczność i bezpieczeństwo zabawy.

Pytanie 36

Formowanie spadków poprzecznych podczas budowy nawierzchni drogowej powinno być rozpoczęte na etapie

A. układania warstwy ścieralnej
B. niwelacji koryta drogi
C. zagęszczania warstwy wiążącej
D. ustalania warstwy podbudowy
Formowanie spadków poprzecznych nawierzchni drogowej powinno rozpoczynać się na etapie niwelacji koryta drogi, ponieważ to właśnie w tym momencie tworzone są podstawy dla dalszych warstw nawierzchni. Spadki poprzeczne są kluczowe dla odwadniania nawierzchni, co zapobiega gromadzeniu się wody na drodze, a w konsekwencji wpływa na jej trwałość i bezpieczeństwo. Właściwe uformowanie spadków umożliwia skuteczne odprowadzanie wody deszczowej, co stanowi istotny aspekt w projektowaniu dróg zgodnie z europejskimi standardami EN 13108 dotyczącymi materiałów do budowy nawierzchni. Przykładowo, w projektach infrastrukturalnych, takich jak budowa autostrad, wstępne formowanie koryta drogi pozwala na precyzyjne uformowanie profilu poprzecznego, co w efekcie zmniejsza ryzyko uszkodzeń nawierzchni w wyniku działania wody. Dlatego właściwe niwelowanie koryta drogi, na którym później układane będą kolejne warstwy, ma kluczowe znaczenie dla całej konstrukcji drogowej.

Pytanie 37

Jaka jest rzeczywista szerokość powierzchni, jeśli jej szerokość w rzucie w skali 1:250 wynosi 1,5 cm?

A. 2,50 m
B. 3,75 m
C. 4,00 m
D. 0,60 m
Aby obliczyć rzeczywistą szerokość nawierzchni na podstawie jej szerokości w skali, można zastosować prostą formułę. Skala 1:250 oznacza, że 1 cm na rysunku odpowiada 250 cm w rzeczywistości. Dlatego, mając szerokość 1,5 cm w skali, przeliczenie na rzeczywistą szerokość będzie wyglądać następująco: 1,5 cm * 250 cm/cm = 375 cm. Przeliczając centymetry na metry, otrzymujemy 375 cm = 3,75 m. Tego rodzaju obliczenia są szczególnie istotne w dziedzinach takich jak inżynieria lądowa i architektura, gdzie precyzyjne wymiary są kluczowe dla planowania i wykonania projektów. Na przykład, projektując drogę, inżynierowie muszą dokładnie określić szerokości pasów ruchu, aby zapewnić bezpieczeństwo i płynność ruchu. Praca z odpowiednimi skalami i obliczeniami pozwala na skuteczne przygotowanie dokumentacji technicznej, spełniając standardy branżowe.

Pytanie 38

Ile wynosi różnica wysokości pomiędzy poziomem nawierzchni z kamienia łamanego a poziomem nawierzchni z płyty z piaskowca?

Ilustracja do pytania
A. 112 cm
B. 72 cm
C. 40 cm
D. 32 cm
Podczas analizy różnicy wysokości pomiędzy nawierzchnią z kamienia łamanego a nawierzchnią z płyty z piaskowca, wiele osób może popełnić błąd w obliczeniach, co prowadzi do nieprawidłowych odpowiedzi. Odpowiedzi takie jak 40 cm, 32 cm, czy 112 cm mogą wydawać się logiczne dla niektórych, jednak opierają się na niewłaściwych założeniach dotyczących pomiarów wysokości. Typowym błędem jest nieprawidłowe ustalenie poziomu odniesienia, co znacząco wpływa na końcowy wynik. Istotnym aspektem jest również zrozumienie, jakie materiały używane są w konkretnych projektach i ich właściwości, które mogą wpływać na różnice wysokości. Na przykład, kamień łamany charakteryzuje się inną strukturą i gęstością niż piaskowiec, co może wprowadzać dodatkowe zmiany w związku z osiadaniem nawierzchni. W praktyce, aby uniknąć takich nieporozumień, zaleca się korzystanie z precyzyjnych narzędzi do pomiaru oraz dokładnych rysunków technicznych. Dobrym zwyczajem jest również konsultacja z inżynierem lub architektem, który pomoże w dokładnym określeniu różnic wysokości, co jest kluczowe dla sukcesu każdego projektu budowlanego. Dlatego tak ważne jest, aby zawsze stosować się do ustalonych norm i najlepszych praktyk, które dają pewność, że prace będą wykonane zgodnie z wymaganiami.

Pytanie 39

Na podstawie zamieszczonego rysunku określ, jakiej głębokości wykop należy wykonać pod najniżej zaprojektowany fundament?

Ilustracja do pytania
A. 65 cm
B. 30 cm
C. 40 cm
D. 55 cm
Odpowiedź 55 cm jest prawidłowa, ponieważ na podstawie analizy rysunku uwzględniono wszystkie istotne elementy, które wpływają na głębokość wykopu. Wykop pod fundament powinien być dostosowany do warunków gruntowych oraz do wymagań projektowych, co oznacza, że należy uwzględnić zarówno grubość warstw materiałów budowlanych, jak i potencjalne obciążenia wywierane na fundament. W tym przypadku, suma głębokości warstw piasku oraz betonu wynosi 55 cm, co jest zgodne z najlepszymi praktykami inżynierskimi. Przykładem zastosowania tych zasad jest projektowanie fundamentów w budynkach wielorodzinnych, gdzie właściwe oszacowanie głębokości wykopu zapobiega osiadaniu budynku i zapewnia jego stabilność. Zgodnie z normami budowlanymi, dla każdego projektu konieczne jest przeprowadzenie badań geotechnicznych, które dostarczają informacji o strukturze gleby i poziomie wód gruntowych, co przekłada się na dokładne obliczenia głębokości wykopu.

Pytanie 40

Ile wynosi powierzchnia deskowania bocznego wykopu o długości 5 m i przekroju poprzecznym przedstawionym na rysunku?

Ilustracja do pytania
A. 10 m2
B. 20 m2
C. 24 m2
D. 12 m2
Powierzchnia deskowania bocznego wykopu wynosi 20 m², co jest wynikiem prawidłowego obliczenia opartego na wymiarach podanych w pytaniu. Wysokość każdej z dwóch ścian bocznych wykopu wynosi 2 m, co po zsumowaniu daje łączną wysokość 4 m. Mnożymy tę wysokość przez długość wykopu, która wynosi 5 m, co daje wynik 20 m². Tego rodzaju obliczenia są kluczowe w pracach budowlanych i geotechnice, gdyż pozwalają na dokładne oszacowanie materiałów potrzebnych do deskowania oraz ich kosztów. W praktyce, wiedza na temat obliczania powierzchni wykopów jest fundamentem bezpiecznego projektowania i wykonawstwa robót ziemnych. W branży budowlanej, zgodnie z normą PN-EN 1997-1, odpowiednie obliczenia mają kluczowe znaczenie dla zapewnienia bezpieczeństwa pracowników oraz stabilności konstrukcji. Dokładne obliczenia powierzchni deskowania są również istotne w kontekście zapobiegania osuwiskom oraz innych zagrożeń związanych z wykopami.
