Informacje o egzaminie:

Zawód: Technik urządzeń i systemów energetyki odnawialnej
Kwalifikacja: ELE.10 - Montaż i uruchamianie urządzeń i systemów energetyki odnawialnej
Data rozpoczęcia: 27 kwietnia 2026 21:24
Data zakończenia: 27 kwietnia 2026 21:37

Egzamin zdany!

Wynik: 22/40 punktów (55,0%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Jakie napięcie wskaże woltomierz podłączony do modułu fotowoltaicznego połączonego jak na rysunku?

A. 2,5 V

B. 3,0 V

C. 1,5 V

D. 4,5 V

Wybierając nieprawidłowe napięcie, można łatwo wpaść w pułapkę mylenia połączenia równoległego z szeregowym. Odpowiedzi, które wskazują na wartości 2,5 V, 3,0 V lub 4,5 V, sugerują, że myślisz o połączeniu szeregowym, gdzie napięcia ogniw sumują się. W rzeczywistości, w połączeniu równoległym, napięcie pozostaje na poziomie pojedynczego ogniwa. W systemach fotowoltaicznych, gdzie ogniwa są łączone równolegle, każde ogniwo dostarcza to samo napięcie, a różnica polega jedynie na zwiększeniu natężenia prądu, co jest istotne dla efektywności systemu. Typowym błędem jest także założenie, że jeśli w układzie pojawiają się różne napięcia, można je zsumować, co prowadzi do mylnych obliczeń i przewidywań. Ważnym aspektem jest również zrozumienie, że wartość napięcia w układzie fotowoltaicznym może się zmieniać w zależności od warunków oświetleniowych oraz temperatury, co wskazuje na potrzebę monitorowania i dostosowania instalacji do zmiennych warunków zewnętrznych. Dlatego, aby uniknąć takich nieporozumień, istotne jest przyswojenie podstaw teorii obwodów elektrycznych, w tym zasad dotyczących połączeń równoległych i szeregowych, co pomoże w prawidłowym planowaniu i efektywnym zarządzaniu systemami fotowoltaicznymi.

Pytanie 2

Najkorzystniejszą strefą energetyczną pod względem wiatru jest województwo

A. małopolskie

B. dolnośląskie

C. lubelskie

D. pomorskie

Województwo pomorskie jest uznawane za najlepszą strefę energetyczną pod względem wiatru w Polsce z uwagi na korzystne warunki klimatyczne, które sprzyjają produkcji energii z wiatru. Region ten charakteryzuje się dużą średnią prędkością wiatru, co jest kluczowym czynnikiem dla efektywności farm wiatrowych. Zgodnie z normami branżowymi, instalacje wiatrowe powinny być lokowane w obszarach, gdzie średnie roczne prędkości wiatru wynoszą co najmniej 5 m/s, co w pomorskim jest często przekraczane. Przykłady udanych projektów wiatrowych w tym regionie, takie jak farmy wiatrowe na Bałtyku, potwierdzają opłacalność inwestycji w odnawialne źródła energii. Dobre praktyki w tym zakresie obejmują przeprowadzenie dokładnych badań wiatrowych oraz analizę wpływu na środowisko, co jest niezbędne do uzyskania pozwolenia na budowę. W rezultacie, pomorskie staje się liderem w produkcji energii wiatrowej, co przyczynia się do osiągania celów związanych z zrównoważonym rozwojem i redukcją emisji CO2.

Pytanie 3

Aby w zbiorniku buforowym umożliwić dostarczanie na różnych poziomach czynnika o określonej temperaturze, trzeba zainstalować

A. zespół pompowy

B. stratyfikator

C. odpowietrznik

D. regulator przepływu

Odpowietrznik nie jest urządzeniem przystosowanym do regulacji poziomów temperatury czynnika w zbiorniku buforowym. Jego podstawowym zadaniem jest eliminacja powietrza z systemów hydraulicznych, co jest istotne w zapobieganiu uszkodzeniom pomp i innych elementów układu. Odpowietrzniki działają na zasadzie automatycznego usuwania powietrza, ale nie wpływają na temperaturową stratygrafię cieczy w zbiorniku, co czyni je niewłaściwym wyborem w kontekście tego pytania. Regulator przepływu z kolei służy do kontrolowania ilości przepływającego czynnika, co może wpływać na jego temperaturę, ale nie zapewnia stratyfikacji i nie pozwala na jednoczesne przechowywanie cieczy o różnych temperaturach. To podejście do zarządzania systemem wodnym jest ograniczone i nieefektywne w kontekście złożonych instalacji. Zespół pompowy, pomimo że jest kluczowym elementem systemu hydraulicznego, również nie spełnia wymogów dotyczących temperatury czynnika w zbiorniku buforowym. Pompy odpowiadają za cyrkulację medium, ale nie są w stanie segregować cieczy według temperatury, co jest niezbędne w kontekście stratyfikacji. Błąd w myśleniu polega na myleniu roli poszczególnych komponentów w systemie, co prowadzi do nieefektywnej konfiguracji instalacji, niezgodnej z zasadami inżynierii cieplnej oraz najlepszymi praktykami projektowymi.

Pytanie 4

Zgodnie z przedstawionym rysunkiem należy sporządzić zapotrzebowanie na materiały niezbędne do montażu 3 kolektorów na

A. płaskiej połaci dachu.

B. ścianie budynku.

C. pochyłej połaci dachu.

D. fasadzie budynku.

Odpowiedź "płaskiej połaci dachu" jest jak najbardziej trafna. Na rysunku widać, że chodzi o konstrukcje montażowe kolektorów słonecznych, które są przystosowane do instalacji na płaskich powierzchniach. Z mojego doświadczenia, płaskie dachy to często pierwszy wybór dla takich systemów, bo są bardziej stabilne i łatwiej się do nich dostać, co jest ważne, gdy trzeba coś naprawić. A co ważne, montując je na płaskiej powierzchni, można lepiej ustawić kolektory w stronę słońca, co zwiększa ich wydajność. W praktyce, te konstrukcje mają różne systemy mocujące, które są zgodne z normami, jak PN-EN 1991 dotyczące obciążeń, więc można mieć pewność, że są trwałe i bezpieczne. Poza tym, kolektory na płaskich dachach są dość estetyczne i nie wpływają za bardzo na otoczenie, co ma znaczenie w nowoczesnym budownictwie.

Pytanie 5

Aby skręcić rury o dużych średnicach w trudno dostępnych miejscach, należy zastosować klucz

A. łańcuchowy

B. nastawny

C. uniwersalny

D. szwedzki

Używanie kluczy nastawnych czy szwedzkich do skręcania rur dużych średnic w trudnodostępnych miejscach jest nieodpowiednie i może prowadzić do wielu problemów. Klucze nastawne, choć elastyczne, nie zapewniają wystarczającego chwytu na dużych średnicach, co zwiększa ryzyko ich ześlizgiwania się. Takie sytuacje mogą kończyć się nie tylko uszkodzeniem rury, ale także poważnymi kontuzjami dla operatora. Klucz szwedzki, mimo swojej popularności w codziennych zastosowaniach, nie jest przeznaczony do intensywnego użycia w trudnych warunkach, gdzie wymagana jest duża siła i stabilność. Również klucz uniwersalny, który teoretycznie może być użyty w różnych sytuacjach, nie da efektu wymaganej siły na dużych rurach, a jego konstrukcja nie jest dostosowana do radzenia sobie z ograniczeniami przestrzeni. Wybór niewłaściwego narzędzia często wynika z braku wiedzy na temat specyfiki pracy, co prowadzi do błędnych założeń i niedoszacowania trudności związanych z danym zadaniem. Właściwe narzędzie powinno być dostosowane do specyfiki wykonywanej pracy, co podkreśla znaczenie znajomości właściwych technik oraz narzędzi w branży. Dlatego tak istotne jest, aby przed przystąpieniem do prac instalacyjnych zapoznać się z odpowiednimi standardami oraz dobrymi praktykami w zakresie używania narzędzi do obróbki rur.

Pytanie 6

Przedstawione czynności technologiczne dotyczą technologii wykonania połączenia rur instalacji miedzianej przez

Czynności technologiczne
Sprawdzenie i kalibrowanie łączonych elementów.
Oczyszczenie łączonych powierzchni.
Nałożenie na koniec rury topnika.
Wsunięcia końca rury w kielich do wyczuwalnego oporu.
Podgrzanie złącza do temperatury nieco powyżej punktu topnienia spoiwa.
Podawanie do krawędzi kielicha spoiwa, które topiąc się przy zetknięciu z podgrzaną rurą wciągane jest w szczelinę kapilarną aż do jej wypełnienia.
Ochłodzenie złącza oraz usunięcie resztek topnika z obszaru złącza.

A. zgrzewanie.

B. złącze zaciskowe.

C. złącze kołnierzowe.

D. lutowanie miękkie.

Lutowanie miękkie to proces technologiczny, który polega na łączeniu elementów metalowych za pomocą topnienia spoiwa o niskiej temperaturze topnienia, zazwyczaj poniżej 450°C. W kontekście instalacji miedzianych, lutowanie miękkie jest preferowaną metodą, ponieważ zapewnia trwałe i szczelne połączenia, co jest kluczowe dla instalacji wodociągowych i grzewczych. Proces ten obejmuje przygotowanie powierzchni, aplikację topnika, podgrzewanie złącza oraz wprowadzenie spoiwa do szczeliny kapilarnej, co pozwala na uzyskanie mocnego połączenia. Standardy branżowe, takie jak PN-EN 1254-1, określają wymagania dotyczące lutowania w instalacjach miedzianych, co czyni tę metodę zgodną z najlepszymi praktykami w budownictwie. Lutowanie miękkie jest również często stosowane w elektronice i motoryzacji, co pokazuje jego wszechstronność i zastosowanie w różnych dziedzinach.

Pytanie 7

Przyczyną wydostawania się czynnika z zaworu bezpieczeństwa w systemach solarnych może być

A. niewielka objętość przeponowego naczynia wzbiorczego

B. zapowietrzenie systemu

C. wysoka wilgotność powietrza

D. niewystarczające stężenie płynu solarnego

Zbyt mała objętość przeponowego naczynia wzbiorczego w instalacjach solarnych może prowadzić do nieprawidłowego działania systemu, co skutkuje wypływem czynnika chłodzącego z zaworu bezpieczeństwa. Naczynie wzbiorcze pełni kluczową rolę w kompensacji zmian objętości płynu solarnego, które są spowodowane rozszerzalnością cieplną. W przypadku niewystarczającej objętości, ciśnienie w instalacji może wzrosnąć powyżej dozwolonego poziomu, co aktywuje zawór bezpieczeństwa. Utrzymanie odpowiedniej objętości naczynia wzbiorczego jest zgodne z normą PN-EN 12828, która określa zasady projektowania i eksploatacji systemów grzewczych. Praktycznie oznacza to, że każdy projektant instalacji solarnych powinien dokładnie obliczyć wymagane parametry naczynia wzbiorczego, uwzględniając maksymalne i minimalne temperatury pracy, aby zapewnić stabilność i bezpieczeństwo całego systemu. Warto również regularnie kontrolować stan naczynia oraz jego ciśnienie, co pomoże zminimalizować ryzyko wystąpienia awarii i zapewnić efektywność energetyczną systemu.

Pytanie 8

W trakcie instalacji płaskich kolektorów słonecznych w słoneczny dzień należy je osłonić, aby zabezpieczyć

A. przezroczyste pokrywy przed zanieczyszczeniem

B. kolektory przed zniszczeniem w wyniku upadku

C. pokrycie dachu przed odkształceniami termicznymi

D. monterów przed oparzeniami

Podczas montażu płaskich kolektorów słonecznych w słoneczny dzień, istnieje ryzyko, że powierzchnie kolektorów mogą się nagrzewać do wysokich temperatur, co stwarza zagrożenie poparzeniem dla monterów. Odpowiednia ochrona pracowników podczas takich prac jest kluczowa. Przykładowo, przykrycie kolektorów materiałem izolacyjnym lub nieprzezroczystym może znacząco obniżyć ich temperaturę, co przekłada się na bezpieczeństwo. Dbanie o zdrowie i bezpieczeństwo pracowników jest zgodne z wytycznymi BHP oraz standardami pracy w obszarze instalacji systemów odnawialnych źródeł energii. Ważne jest, aby osoby montujące kolektory były świadome potencjalnych zagrożeń związanych z ich pracą w silnym słońcu, co obejmuje nie tylko ryzyko poparzeń, ale również udaru słonecznego. Dlatego stosowanie odpowiednich środków ochrony, takich jak odzież ochronna oraz odpowiednie techniki pracy, jest niezbędne w tego typu instalacjach.

Pytanie 9

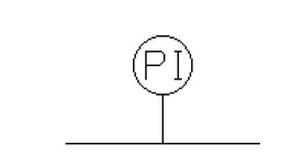

Oznaczenie graficzne przedstawione na rysunku określa

A. punkt pomiaru temperatury.

B. średnicę przewodu.

C. punkt pomiaru ciśnienia.

D. zawór bezpieczeństwa.

Oznaczenie graficzne, które przedstawia punkt pomiaru ciśnienia, jest kluczowym elementem w schematach instalacji technicznych. Symbol ten, zawierający literę 'P' w okręgu, informuje o tym, że w tym miejscu odbywa się pomiar ciśnienia medium, co jest niezwykle istotne dla prawidłowego funkcjonowania instalacji. W praktyce, taki punkt pomiaru ciśnienia może być stosowany w różnych systemach, od hydraulicznych po pneumatyczne, a jego obecność pozwala na monitorowanie i kontrolowanie parametrów pracy instalacji. Zgodnie z normami branżowymi, takimi jak ISO 5167, pomiar ciśnienia jest niezbędny do określenia przepływu medium w rurach. Umożliwia to optymalizację procesu, zapobiegając awariom oraz nieprawidłowemu działaniu systemu. Wiedza o właściwym oznaczeniu punktów pomiarowych jest niezbędna dla inżynierów i techników, aby zapewnić bezpieczeństwo i efektywność zainstalowanych systemów.

Pytanie 10

Zanim instalacja kotłowni spalającej biomasę zostanie oddana do użytku, jaki dokument jest niezbędny?

A. protokół odbioru końcowego

B. decyzja o wprowadzaniu zanieczyszczeń do powietrza atmosferycznego

C. pozytywna opinia straży miejskiej

D. ocena wpływu inwestycji na środowisko

Pozytywna opinia straży miejskiej, decyzja o wprowadzaniu zanieczyszczeń do powietrza atmosferycznego oraz ocena wpływu inwestycji na środowisko to dokumenty, które, choć bardzo ważne w kontekście ochrony środowiska i regulacji dotyczących emisji, nie są bezpośrednio wymagane przed oddaniem do eksploatacji kotłowni spalającej biomasę. Wiele osób może mylnie sądzić, że opinia straży miejskiej jest niezbędna, ponieważ stanowi ona element lokalnych regulacji. Jednakże, jej rola w procesie eksploatacji kotłowni jest ograniczona i nie zastępuje formalnych wymogów odbioru technicznego. Decyzja o wprowadzaniu zanieczyszczeń do powietrza, zwana często pozwoleniem na emisję, dotyczy aspektów operacyjnych instalacji, ale jest to kwestia, którą należy rozwiązać po otrzymaniu protokołu odbioru. Ocena wpływu inwestycji na środowisko, z kolei, jest istotna na etapie planowania budowy, a nie na etapie oddawania do użytku. Często mylone jest również pojęcie przeprowadzania kontroli, ponieważ wielu użytkowników sądzi, że wystarczą opinie lokalnych organów, co nie zawsze jest zgodne z wymogami prawnymi. W praktyce, zrozumienie hierarchii dokumentów i ich roli w procesie inwestycyjnym jest kluczowe dla uniknięcia problemów prawnych i operacyjnych w przyszłości.

Pytanie 11

Podczas podłączania pompy wodnej do systemu elektrycznego, stosując się do aktualnych norm, przewód neutralny "N" powinien mieć kolor

A. żółto-zielony

B. czerwony

C. pomarańczowy

D. jasnoniebieski

Odpowiedź jasnoniebieskiego koloru dla przewodu neutralnego 'N' jest zgodna z obowiązującymi normami oraz zasadami elektroinstalacji. Zgodnie z normą PN-IEC 60446, kolor niebieski jest przypisany do przewodów neutralnych, co ma na celu ułatwienie identyfikacji poszczególnych przewodów w instalacji. Użycie jasnoniebieskiego koloru pozwala na szybką i jednoznaczną identyfikację przewodu neutralnego, co jest istotne zarówno podczas montażu, jak i konserwacji instalacji elektrycznych. Przykładowo, w instalacjach domowych czy przemysłowych, gdzie zainstalowane są pompy wodne, poprawne podłączenie przewodów ma kluczowe znaczenie dla bezpieczeństwa użytkowników i niezawodności systemu. W przypadku pompy, której działanie zależy od zasilania elektrycznego, błędne podłączenie przewodów może prowadzić do awarii urządzenia lub zagrożenia porażeniem prądem. Z tego względu stosowanie ustalonych norm kolorystycznych ma ogromne znaczenie w praktyce elektroinstalacyjnej.

Pytanie 12

Dwuosobowa ekipa monterów wykonała instalację solarną w czasie 8 godzin. Stawka za jedną godzinę pracy wynosi 25 zł. Do kosztów robocizny doliczono wydatki pośrednie równe 50% kosztów robocizny. Dodatkowo, obliczono zysk w wysokości 10% od całkowitej sumy robocizny oraz wydatków pośrednich. Jaka jest wartość prac?

A. 660 zł

B. 600 zł

C. 560 zł

D. 550 zł

Aby obliczyć wartość robót związanych z instalacją solarną, należy najpierw określić całkowity koszt robocizny. Dwóch monterów pracowało przez 8 godzin, co daje łącznie 16 roboczogodzin (2 monterów x 8 godzin). Przy stawce 25 zł za roboczogodzinę, całkowity koszt robocizny wynosi 16 roboczogodzin x 25 zł = 400 zł. Następnie należy uwzględnić koszty pośrednie, które wynoszą 50% robocizny, co daje dodatkowe 200 zł (50% z 400 zł). Łączne koszty robocizny oraz koszty pośrednie wynoszą więc 400 zł + 200 zł = 600 zł. Na końcu doliczamy zysk, który wynosi 10% od tej sumy. 10% z 600 zł to 60 zł, co daje całkowitą wartość robót równą 600 zł + 60 zł = 660 zł. Takie podejście do kalkulacji kosztów jest zgodne z zasadami rachunkowości budowlanej oraz dobrymi praktykami w zakresie wyceny robót budowlanych, gdzie uwzględnia się wszystkie aspekty kosztowe, aby osiągnąć realistyczną i dokładną wycenę projektu.

Pytanie 13

Rura łącząca kocioł c.o. na drewno kawałkowe z otwartym naczyniem wzbiorczym ma charakterystykę

A. odpowietrzająca

B. bezpieczeństwa

C. sygnalizacyjna

D. przelewowa

Wybór odpowiedzi, które nie dotyczą funkcji rury bezpieczeństwa, wynika z nieporozumienia dotyczącego roli poszczególnych elementów instalacji grzewczej. Rura przelewowa, choć również istotna, ma za zadanie odprowadzenie nadmiaru wody z naczynia wzbiorczego, jednak nie pełni funkcji zabezpieczającej w kontekście ciśnienia w systemie. Pojęcie sygnalizacyjne odnosi się zazwyczaj do elementów, które monitorują parametry pracy systemu, ale nie mają one wpływu na bezpieczeństwo jego użytkowania. Odpowiedź dotycząca rury odpowietrzającej jest kolejnym błędnym podejściem, gdyż jej funkcja sprowadza się do umożliwienia wyrównania ciśnienia w obiegu, zwłaszcza w momentach, gdy system napełnia się wodą lub podczas jego pracy. Ważne jest zrozumienie, że wszystkie wymienione funkcje mają swoje miejsce w instalacji, jednak tylko rura bezpieczeństwa jest bezpośrednio odpowiedzialna za ochranianie systemu przed nadmiernym ciśnieniem, co czyni ją kluczowym elementem w kontekście bezpieczeństwa. W praktyce, pominięcie rury bezpieczeństwa może prowadzić do niebezpiecznych sytuacji, w tym eksplozji kotła, co ilustruje, jak istotne jest właściwe zrozumienie funkcji i przeznaczenia każdego z komponentów w instalacji centralnego ogrzewania, zgodnie z normami i dobrymi praktykami branżowymi.

Pytanie 14

Jakim symbolem oznaczane są złączki fotowoltaiczne?

A. ZF1

B. PV3

C. MC4

D. IP54

Złączki fotowoltaiczne typu MC4 są powszechnie stosowane w instalacjach systemów energii odnawialnej, szczególnie w panelach słonecznych. Symbol MC4 oznacza 'Multi-Contact 4 mm', co odnosi się do konstrukcji złączki, która jest zaprojektowana do bezpiecznego i niezawodnego połączenia przewodów o średnicy 4 mm. Złącza te charakteryzują się wysoką odpornością na warunki atmosferyczne, co czyni je idealnym wyborem do zastosowań zewnętrznych, takich jak instalacje na dachach. Dzięki swojej budowie, złączki MC4 zapewniają wyjątkową szczelność i są w stanie wytrzymać wysokie napięcia oraz prądy, co jest kluczowe w systemach PV. Przykładowo, podczas montażu instalacji fotowoltaicznej, złącza te umożliwiają prostą i szybką konfigurację układów szeregowych oraz równoległych paneli, co znacząco przyspiesza czas pracy. Standardy branżowe, takie jak IEC 62852, dotyczące złączy w systemach fotowoltaicznych, podkreślają znaczenie MC4 jako normy dla efektywności i bezpieczeństwa. W praktyce, stosowanie złączek MC4 w instalacjach solarnych nie tylko maksymalizuje efektywność energetyczną, ale także zapewnia długoterminową niezawodność systemu.

Pytanie 15

W jaki sposób oraz w jakim miejscu powinno się zainstalować fotoogniwo, aby osiągnąć najlepszą wydajność przez cały rok?

A. Pod kątem 55 stopni do poziomu gruntu, na południowej części dachu

B. Prostopadle, na południowej ścianie obiektu

C. Pod kątem 45 stopni do poziomu gruntu, na wschodniej części dachu

D. W poziomie, na tarasie

Montaż fotoogniw pod kątem 55 stopni do powierzchni terenu na południowej połaci dachu jest optymalnym rozwiązaniem, które zapewnia maksymalną efektywność ich pracy przez cały rok. Pod kątem 55 stopni panel słoneczny jest w stanie lepiej wykorzystać promieniowanie słoneczne, szczególnie w miesiącach zimowych, kiedy Słońce znajduje się nisko na horyzoncie. Południowa ekspozycja dachu zapewnia, że panele będą miały największy dostęp do światła słonecznego w ciągu dnia, co przekłada się na wyższą produkcję energii. Warto również zauważyć, że taki kąt montażu minimalizuje ryzyko gromadzenia się śniegu i zanieczyszczeń na powierzchni paneli, co mogłoby wpłynąć na ich wydajność. Dodatkowo, stosowanie się do zaleceń branżowych dotyczących montażu, takich jak standardy IEC 61215 i IEC 61730, gwarantuje bezpieczeństwo i trwałość instalacji. Odpowiedni dobór kąta i miejsca montażu jest kluczowy dla długoterminowej efektywności systemów fotowoltaicznych oraz ich opłacalności ekonomicznej.

Pytanie 16

Zbudowanie fundamentów oraz wieży dla małej elektrowni wiatrowej o wysokości 10 metrów

A. wymaga zgłoszenia budowlanego

B. wymaga pozwolenia na budowę

C. może być realizowane po poinformowaniu sąsiadów

D. może być realizowane bez uzgodnień

Budowa fundamentu i wieży małej elektrowni wiatrowej o wysokości 10 metrów rzeczywiście wymaga pozwolenia na budowę. Zgodnie z polskim prawem budowlanym, każda inwestycja budowlana, która wpływa na środowisko zmieniając jego charakter, musi być odpowiednio zgłoszona i zatwierdzona. Elektrownie wiatrowe, choć niewielkie, są uznawane za obiekty mogące wpływać na otoczenie, a ich budowa wymaga wnikliwej analizy pod kątem wpływu na lokalne ekosystemy, krajobraz oraz sąsiedztwo. W praktyce, uzyskanie pozwolenia na budowę wiąże się z przygotowaniem odpowiedniej dokumentacji, która powinna zawierać projekt budowlany, analizy oddziaływania na środowisko oraz ewentualne konsultacje z sąsiadami. Dobre praktyki wskazują, że przed rozpoczęciem inwestycji warto przeprowadzić również konsultacje społeczne, aby uzyskać akceptację lokalnej społeczności. Zrozumienie wymogów prawnych jest kluczowe dla efektywnego zarządzania projektem budowlanym.

Pytanie 17

Jakie urządzenia stosuje się w celu zabezpieczenia modułów fotowoltaicznych połączonych w równoległe łańcuchy przed prądem zwarciowym?

A. rozłączniki instalacyjne

B. wyłączniki różnicowo-prądowe

C. bezpieczniki topikowe o charakterystyce gPV

D. ograniczniki przepięć

Wyłączniki różnicowo-prądowe to urządzenia, które bardziej chronią przed porażeniem prądem elektrycznym, a nie od zwarć w instalacjach fotowoltaicznych. Działają one na zasadzie wykrywania różnicy prądu między przewodami, ale to nie odnosi się bezpośrednio do ochrony w przypadku zwarć. A te rozłączniki instalacyjne to już w ogóle są raczej do odłączania obwodów podczas konserwacji. Nie zadziałają, jak nagle prąd wzrośnie, a to jest kluczowe, kiedy coś się dzieje. Ograniczniki przepięć mają swoje zadanie w ochronie przed przepięciami, ale nie pomogą w przypadku zwarć, więc to nie jest dobry wybór do ochrony przed takim prądem. Często ludziom się mylą funkcje tych zabezpieczeń i nie wiedzą, jak działają w kontekście instalacji PV. Ważne jest, żeby znać te różnice i dobierać zabezpieczenia odpowiednio do systemu, żeby wszystko działało jak powinno.

Pytanie 18

Podstawą do stworzenia szczegółowego kosztorysu instalacji pompy ciepła są

A. harmonogramy prac

B. atestacje higieniczne

C. aprobacje techniczne

D. katalogi nakładów rzeczowych

Podstawą opracowania kosztorysu szczegółowego instalacji pompy ciepła są katalogi nakładów rzeczowych, które stanowią kluczowe narzędzie dla inżynierów i kosztorysantów. Katalogi te zawierają szczegółowe informacje na temat kosztów materiałów, robocizny i innych nakładów, co pozwala na precyzyjne oszacowanie całkowitego kosztu inwestycji. Przykładowo, przy instalacji pompy ciepła ważne jest uwzględnienie kosztów nie tylko samej pompy, ale także materiałów niezbędnych do montażu, takich jak rury, izolacje, czy armatura. Korzystanie z aktualnych katalogów, takich jak KNR (Katalogi Nakładów Rzeczowych) lub ZK (Zbiory Kosztorysowe), zapewnia, że kosztorys będzie zgodny z rynkowymi standardami i rzeczywistymi cenami, co jest niezbędne dla efektywnego zarządzania budżetem projektu. Dobre praktyki w tej dziedzinie obejmują również regularne aktualizowanie danych w kosztorysach oraz analizowanie cen rynkowych, co umożliwia dostosowanie kosztorysu do zmieniających się warunków rynkowych.

Pytanie 19

Połączenie zaciskowe przewodów solarnych z twardymi rurami miedzianymi jest wykonane nieprawidłowo, gdy

A. brak daty opisującej połączenie

B. połączenie nie zostało oznaczone jako zaciśnięte

C. nie podano numeru porządkowego do opisu połączenia

D. nie oznaczono pełnego wsunięcia rury do kielicha złączki

Pełne wsunięcie rury do kielicha złączki jest kluczowym elementem zapewniającym szczelność i trwałość połączenia zaciskowego przewodów solarnych z rurami miedzianymi. Niewłaściwe wsunięcie może prowadzić do wycieku czynników roboczych, a w dłuższej perspektywie – do uszkodzeń systemu. Standardy branżowe, takie jak normy ISO dotyczące połączeń rur, podkreślają konieczność prawidłowego montażu, co zapewnia bezpieczeństwo oraz efektywność działania instalacji. W praktyce, niepełne wsunięcie rury może skutkować osłabieniem połączenia, a także zwiększonym ryzykiem korozji, co negatywnie wpływa na całkowitą wydajność systemu solarnego. Przykładowo, w instalacjach grzewczych, gdzie ciśnienie i temperatura są kluczowe, nieprawidłowe połączenie może prowadzić do poważnych awarii. Dlatego ważne jest, aby każdy element połączenia był dokładnie kontrolowany podczas montażu, co jest zgodne z zaleceniami producentów oraz praktykami inżynieryjnymi.

Pytanie 20

Podstawą do stworzenia kosztorysu szczegółowego dla instalacji odgromowej paneli fotowoltaicznych są

A. katalogi nakładów rzeczowych

B. cenniki jednostkowe

C. harmonogramy prac

D. katalogi producentów materiałów

Harmonogramy robót, cenniki cen jednostkowych oraz katalogi producentów materiałów to źródła informacji, które mogą wspierać proces kosztorysowania, jednak nie stanowią one podstawy do opracowania szczegółowego kosztorysu instalacji odgromowej ogniw fotowoltaicznych. Harmonogramy robót są narzędziem planistycznym, które pomagają w zarządzaniu czasem realizacji projektu, ale nie dostarczają konkretnych danych dotyczących kosztów materiałów czy robocizny. Z tego powodu mogą prowadzić do nieporozumień w zakresie alokacji budżetów, jeżeli zostaną użyte jako jedyne źródło informacji. Cenniki cen jednostkowych mogą zapewniać orientacyjne wartości, ale nie uwzględniają specyfiki danego projektu, takich jak lokalne koszty robocizny czy różnice w standardach jakości materiałów; w rezultacie korzystanie z nich w oderwaniu od katalogów nakładów rzeczowych może prowadzić do niedoszacowania lub przeszacowania wydatków. Z kolei katalogi producentów materiałów koncentrują się głównie na oferowanych produktach i ich specyfikacjach technicznych, lecz nie przedstawiają pełnego obrazu kosztów związanych z ich montażem czy związanymi pracami. Opierając się na tych źródłach, można łatwo popełnić błąd myślowy, zakładając, że wystarczają do stworzenia dokładnego kosztorysu. W praktyce, niezbędne jest zintegrowanie różnych informacji, a szczególnie poleganie na katalogach nakładów rzeczowych, aby uzyskać rzetelne i precyzyjne dane kosztowe, co jest zgodne z najlepszymi praktykami w branży budowlanej. Prawidłowe podejście do kosztorysowania wymaga zrozumienia, że każdy z tych elementów ma swoją rolę, ale żaden z nich nie może zastąpić kompleksowego podejścia opartego na szczegółowych danych o nakładach rzeczowych.

Pytanie 21

Jak należy podłączyć instalację solarną do wymiennika ciepła?

A. do dolnej wężownicy wymiennika

B. równolegle do górnej i dolnej wężownicy wymiennika

C. do górnej wężownicy wymiennika

D. szeregowo do górnej i dolnej wężownicy wymiennika

Podłączenie instalacji solarnej do górnej wężownicy wymiennika ciepła to zły pomysł, bo może prowadzić do wielu problemów z efektywnością systemu. Górna wężownica zazwyczaj odbiera już podgrzaną wodę z dolnej części, więc woda w górnej ma wyższą temperaturę, co sprawia, że ciepła woda z kolektorów może mieć trudności z jej dogrzaniem. Jeśli jeszcze równolegle podłączysz dwa węże, to może być bałagan z rozdzielaniem strumienia ciepła. Poza tym, taka konfiguracja może powodować stagnację ciepłej wody w górnej części wymiennika. Z mojego doświadczenia wynika, że niechciane straty energii to coś, czego można uniknąć, dlatego warto wiedzieć, jak prawidłowo podłączyć te wężownice, aby móc maksymalnie wykorzystać energię słoneczną.

Pytanie 22

Kto tworzy plan budowy domu pasywnego?

A. Przedsiębiorca

B. Instalator systemów solarnych

C. Kierownik budowy

D. Inspektor z działu budownictwa

Wybierając inspektora wydziału budownictwa jako osobę odpowiedzialną za tworzenie harmonogramu budowy domu pasywnego, to nie jest dobry wybór. Inspektor w zasadzie zajmuje się nadzorowaniem zgodności z przepisami budowlanymi i kontrolą jakości wykonania, a nie planowaniem prac. Zazwyczaj to inwestor podejmuje decyzje dotyczące finansów i ogólnych założeń, ale on też nie robi harmonogramu. Jego rola to raczej zlecanie etapów budowy, a szczegóły organizacyjne to już zadanie kierownika budowy. Monter instalacji solarnej z kolei nie ma za dużo do powiedzenia, jeśli chodzi o harmonogram budowy, bo jego zadanie to realizacja konkretnej części projektu. Ważne jest, aby zrozumieć, że każda z tych osób ma inną rolę i odpowiedzialność za harmonogram powinna leżeć na kierowniku budowy, bo to on ma wiedzę i umiejętności do ogarnięcia całego procesu budowlanego. Zrozumienie tych ról jest istotne, by uniknąć zamieszania i błędów na budowie, bo to może prowadzić do opóźnień czy dodatkowych kosztów.

Pytanie 23

Przy wymianie kolektora słonecznego, koszt zakupu materiałów wyniósł 1600 zł, wartość pracy według wykonawcy została oszacowana na 240 zł, a wydatki na użycie sprzętu to 150 zł. Jaką wartość narzutu kosztów można obliczyć od nabytych materiałów, które stanowią 12%?

A. 192,00 zł

B. 238,80 zł

C. 46,80 zł

D. 210,00 zł

Wybór błędnej odpowiedzi często wynika z nieprawidłowego zrozumienia pojęcia narzutu kosztów oraz sposobu jego obliczania. Często pojawiającym się błędem jest przyjęcie, że narzut powinien być obliczany na podstawie całkowitych kosztów, które obejmują nie tylko materiały, ale także koszty robocizny i pracy sprzętu. Takie podejście prowadzi do niepoprawnych wyników, ponieważ narzut jest zazwyczaj stosowany wyłącznie do wartości materiałów, co zostało jasno określone w treści zadania. Inny częsty błąd to pomylenie procentów, co może skutkować obliczeniem narzutu na zbyt wysokim lub zbyt niskim poziomie. Dodatkowo, przy obliczeniach warto zwrócić uwagę na to, czy procent narzutu jest poprawnie przeliczony na ułamek dziesiętny. W praktyce, przy wycenach projektów budowlanych i instalacyjnych, niezwykle ważne jest, aby mieć jasne zrozumienie podstawowych zasad kalkulacji kosztów oraz zapewnić zgodność z obowiązującymi standardami branżowymi. Zastosowanie niepoprawnych metod obliczeniowych może prowadzić do poważnych konsekwencji finansowych, a także do utraty zaufania ze strony klientów. Dlatego kluczowe jest, aby każda osoba pracująca w branży budowlanej była dobrze zaznajomiona z zasadami wyceny kosztów i metodami kalkulacji, aby móc przeprowadzać rzetelne i dokładne obliczenia.

Pytanie 24

Bezpośrednie koszty związane z realizacją montaży urządzeń oraz systemów odnawialnych źródeł energii wynoszą: dla R – 2 000 zł; dla M – 3 000 zł; dla S – 200 zł. Wartość kosztów pośrednich wynosi 80% i jakie to jest

A. 1 760 zł

B. 4 160 zł

C. 4 000 zł

D. 2 560 zł

Zła odpowiedź może wynikać z paru błędów w rozumieniu, jak działają koszty w energetyce odnawialnej. Czasami ludzie mylą koszty bezpośrednie z pośrednimi, co prowadzi do złych obliczeń. Pamiętaj, że całkowite koszty bezpośrednie dla tych trzech projektów wynoszą 5 200 zł, a nie sumujesz ich jakby to dotyczyło jednego projektu. To dość typowy błąd. Koszty pośrednie musimy liczyć jako procent od kosztów bezpośrednich, a nie jako osobną kategorię. Często też zapominamy o kluczowych wartościach, jak ten procent, przez co wyjdą nam nieprawidłowe kwoty. W planowaniu projektów ważne jest, by znać koszty bezpośrednie i przewidzieć dodatkowe wydatki, które mogą się pojawić. Osoby zajmujące się projektami w branży energetyki powinny mieć systematyczne podejście do analizy kosztów, żeby się nie potknąć. Dobrze jest także znać narzędzia finansowe, które pomogą w takich obliczeniach i lepszym podejmowaniu decyzji.

Pytanie 25

Urządzenie przedstawione na rysunku służy do

A. sprawdzania szczelności instalacji wodociągowej.

B. płukania i czyszczenia instalacji wodociągowej.

C. odprężania instalacji wodociągowej.

D. napełniania i odkamieniania instalacji wodociągowej.

Urządzenie przedstawione na rysunku to pompka do próby ciśnieniowej, która jest kluczowym elementem w procesie sprawdzania szczelności instalacji wodociągowej. Funkcjonuje na zasadzie poddawania instalacji wodociągowej określonemu ciśnieniu i obserwacji, czy ciśnienie to utrzymuje się w czasie. W przypadku wykrycia spadku ciśnienia można podejrzewać wystąpienie nieszczelności, co wymaga dalszej diagnostyki i ewentualnej naprawy. Praktyczne zastosowanie tego urządzenia jest nieocenione w zarówno w nowo budowanych obiektach, jak i w już funkcjonujących instalacjach, gdzie regularne kontrole szczelności są standardem zgodnym z przepisami budowlanymi oraz normami, takimi jak PN-EN 805. Użycie pompki do próby ciśnieniowej zapewnia bezpieczeństwo i niezawodność systemów wodociągowych, minimalizując ryzyko awarii, które mogą prowadzić do poważnych strat finansowych oraz zagrażać zdrowiu użytkowników.

Pytanie 26

Rysunek przedstawia

A. turbinę gazową.

B. sprężarkę rotorową.

C. kominek z płaszczem wodnym i ręcznym dozowaniem powietrza.

D. ogniwo wodorowe.

Rysunek nie przedstawia ogniwa wodorowego, które jest urządzeniem elektrochemicznym, które generuje energię elektryczną poprzez reakcję chemiczną wodoru i tlenu. Ogniwa wodorowe są bardziej skomplikowane i zawierają protonowe membrany wymienne oraz różne komponenty zarządzające przepływem gazów, co nie ma związku z tym, co widać na rysunku. Nie można również mylić turbiny gazowej ze sprężarką rotorową, która służy do zwiększania ciśnienia gazów, a nie do ich przekształcania w energię mechaniczną. Sprężarki rotorowe mają zupełnie inną konstrukcję i działają na zasadzie kompresji gazu w wirnikach, co jest odmiennym procesem od funkcji turbiny. Kominek z płaszczem wodnym i ręcznym dozowaniem powietrza to z kolei urządzenie grzewcze, które nie ma nic wspólnego z przetwarzaniem energii cieplnej gazów na energię mechaniczną. Rozpoznanie typu urządzenia na podstawie jego schematu technicznego wymaga znajomości konkretnej konstrukcji i funkcji, co jest kluczowe w inżynierii. Zrozumienie różnic między tymi urządzeniami i ich zastosowaniami jest istotne dla właściwego projektowania oraz efektywnego użytkowania w różnych dziedzinach przemysłu.

Pytanie 27

Jaką moc wygeneruje moduł fotowoltaiczny o parametrach znamionowych U = 30 V, I = 10 A, gdy zostanie zaciśnięty, a nasłonecznienie wyniesie M_e = 1000 W/m²?

A. 1 000 W

B. 0 W

C. 30 W

D. 300 W

Odpowiedzi 30 W, 300 W i 1000 W są nietrafione, bo opierają się na błędnym rozumieniu działania paneli fotowoltaicznych. Zaczynając od 30 W, to niby rozsądne, ale ta moc zakłada, że wszystko działa jak należy - napięcie i prąd są w porządku. Ale w przypadku zwarcia napięcie spada do zera, więc nie ma mowy o jakiejkolwiek produkcji mocy. Jeśli chodzi o 300 W, to nie wygląda najgorzej przy 10 A i 30 V, ale znowu - w sytuacji zwarcia napięcia nie ma, więc moc znów wynosi 0 W. A co z 1000 W? To bardziej maksymalne osiągi przy dobrym nasłonecznieniu, a nie w przypadku zwarcia, które całkowicie blokuje produkcję energii. Kluczowe jest, by pamiętać, że moc elektryczna to wynik P = U * I, więc obie wartości muszą być obecne, żeby coś zaistniało. Inżynierowie, patrząc na problemy ze zwarciami, muszą też myśleć o temperaturze czy o tym, jak różne czynniki wpływają na systemy PV.

Pytanie 28

Który z przewodów ma oznaczenie ALY?

A. Miedziany, z żyłą wielodrutową i izolacją polietylenową

B. Miedziany, z żyłą jednodrutową i izolacją polwinitową

C. Aluminiowy, z żyłą jednodrutową i izolacją polietylenową

D. Aluminiowy, z żyłą wielodrutową i izolacją polwinitową

Analizując pozostałe odpowiedzi, można zauważyć, że są one związane z przewodami miedzianymi oraz niewłaściwym oznaczeniem materiału i konstrukcji. Przewody miedziane, jak w przypadku pierwszej i trzeciej odpowiedzi, nie są oznaczane jako ALY, gdyż prefiks 'AL' wskazuje na aluminium. Miedź, mimo swoich wielu zalet, takich jak doskonała przewodność elektryczna i odporność na korozję, nie jest wykorzystywana w przewodach oznaczonych tym symbolem. Ponadto, miedź jest znacznie droższa w produkcji, co czyni ją mniej preferowanym materiałem w kontekście ekonomicznym dla dużych instalacji. W odpowiedzi czwartej, wskazano na przewód aluminiowy z żyłą jednodrutową, co również jest błędne. Przewody ALY są projektowane z myślą o żyłach wielodrutowych, co zwiększa ich elastyczność i ułatwia instalację. W przypadku zagadnień dotyczących wyboru odpowiednich przewodów, kluczowe jest zrozumienie, że konstrukcja oraz materiał mają bezpośredni wpływ na ich zastosowanie. Pomijanie tych aspektów prowadzi do wyborów, które mogą nie spełniać wymagań technicznych określonych w normach, co z kolei może skutkować awariami, stratami energetycznymi czy nawet zagrożeniem dla bezpieczeństwa użytkowników.

Pytanie 29

Z której strony dachu kopertowego domu jednorodzinnego powinno się zainstalować fotoogniwo, aby osiągnąć maksymalną roczną efektywność?

A. Na południowej stronie dachu

B. Na północnej stronie dachu

C. Na zachodniej stronie dachu

D. Na wschodniej stronie dachu

Montaż fotoogniwa na południowej połaci dachu kopertowego budynku jednorodzinnego jest najlepszym rozwiązaniem, ponieważ ta strona dachu otrzymuje najwięcej światła słonecznego przez cały rok. Południowa ekspozycja zapewnia maksymalną produkcję energii, zwłaszcza w miesiącach letnich, gdy słońce jest najwyżej na niebie. Oprócz tego, w czasie zimy, gdy słońce jest niżej, jednostki fotowoltaiczne na południowej stronie wciąż mogą produkować znaczną ilość energii, co przyczynia się do efektywności całorocznej. Zgodnie z najlepszymi praktykami w branży, instalacje PV powinny być skierowane w stronę, która minimalizuje cień i maksymalizuje nasłonecznienie. Przykładem zastosowania mogą być budynki jednorodzinne, które korzystają z systemów zarządzania energią, aby optymalizować zużycie energii wyprodukowanej przez fotoogniwa, co prowadzi do większych oszczędności na kosztach energii. Takie podejście jest zgodne z wytycznymi dotyczącymi efektywności energetycznej budynków, które zalecają maksymalizację wykorzystania odnawialnych źródeł energii.

Pytanie 30

Aby chronić instalację centralnego ogrzewania przed nadmiernym wzrostem ciśnienia czynnika grzewczego spowodowanym temperaturą i związanym ze wzrostem objętości, należy zastosować

A. zawór bezpieczeństwa

B. zawór zwrotny

C. naczynie wzbiorcze

D. grupę pompową

Naczynie wzbiorcze to naprawdę istotny element w systemie centralnego ogrzewania. Jego głównym zadaniem jest ochrona instalacji przed zbyt wysokim ciśnieniem czynnika grzewczego. Kiedy temperatura rośnie, to wiadomo - objętość wody też się zwiększa, a to prowadzi do podwyższenia ciśnienia. I tu właśnie wchodzi naczynie wzbiorcze, które działa jak bufor, czyli tłumi te zmiany. Jeśli odpowiednio je dobierzemy, nadmiar wody zostaje skierowany do zbiornika, co sprawia, że ciśnienie w instalacji jest stabilne. To ważne szczególnie w instalacjach z kotłami gazowymi czy olejowymi – naczynie nie tylko zapobiega uszkodzeniom samej instalacji, ale też urządzeń grzewczych. Ważne, żeby naczynie miało odpowiednią pojemność i ciśnienie wstępne, bo to wynika z norm EN 12828 i PN-EN 12831. W praktyce, dzięki naczyniu wzbiorczemu można uniknąć niebezpiecznych sytuacji, jak awarie czy wręcz eksplozje, które mogą się zdarzyć przy dużym wzroście ciśnienia. Więc można powiedzieć, że to obowiązkowy, ale też kluczowy element, żeby cała instalacja grzewcza działała bezproblemowo.

Pytanie 31

Zgodnie z danymi zawartymi w przedstawionej w tabeli suma długości 2 obiegów w instalacji z pompą ciepła DHP-C wielkości 8 nie może przekraczać

Maksymalne długości obiegu
DHP-H, DHP-C, DHP-L	Obliczona, maksymalna długość obiegów w m
Wielkość	1 obieg	2 obiegi	3 obiegi	4 obiegi
6	< 390	< 2 x 425	–	–
8	< 300	< 2 x 325	–	–
10	< 270	< 2 x 395	–	–
12	< 190	< 2 x 350	–	–
16	< 70	< 2 x 175	< 3 x 183	4 x 197

A. 630 m

B. 650 m

C. 690 m

D. 700 m

Wybór odpowiedzi 650 m jako maksymalnej długości dwóch obiegów dla pompy ciepła DHP-C o wielkości 8 jest poprawny. Dane w tabeli jasno określają, iż dla tej konkretnej wielkości pompy, długość obiegów nie powinna przekraczać 650 metrów, aby zapewnić efektywność i prawidłowe działanie systemu grzewczego. Przekroczenie tej długości może prowadzić do spadku efektywności energetycznej oraz zwiększenia zużycia energii, co jest niekorzystne zarówno z ekonomicznego, jak i ekologicznego punktu widzenia. W praktyce, odpowiednia długość obiegów ma kluczowe znaczenie dla optymalizacji pracy pompy ciepła, co potwierdzają normy oraz zalecenia branżowe, takie jak te zawarte w dokumentacji producentów i standardach instalacyjnych. Na przykład, zbyt długie obiegi mogą skutkować większym oporem hydraulicznych, co wpływa na obniżenie wydajności systemu i może prowadzić do jego uszkodzenia. Utrzymanie odpowiedniej długości obiegów jest zatem kluczowe dla długotrwałego działania instalacji grzewczej.

Pytanie 32

Czujnik pływakowy, który powinien być zamontowany, stanowi zabezpieczenie przed zbyt niskim poziomem wody w kotłach na biomasę?

A. na powrocie z instalacji c.o. 10 cm powyżej najwyższego punktu kotła

B. na zasilaniu instalacji c.o. 10 cm powyżej najwyższego punktu kotła

C. na powrocie z instalacji c.o. 10 cm poniżej najwyższego punktu kotła

D. na zasilaniu instalacji c.o. 10 cm poniżej najwyższego punktu kotła

Wszystkie błędne odpowiedzi wskazują na niewłaściwe umiejscowienie czujnika pływakowego, co może prowadzić do poważnych konsekwencji w eksploatacji kotłów na biomasę. Montaż czujnika na powrocie z instalacji c.o. 10 cm powyżej lub poniżej najwyższej części kotła nie jest skuteczny, ponieważ czujnik umieszczony w tym miejscu może nie reagować na rzeczywisty poziom wody w kotle. Tego rodzaju instalacja może prowadzić do sytuacji, w których kotłownia będzie działać z niewystarczającą ilością wody, co stwarza ryzyko przegrzania i uszkodzenia urządzeń. Z kolei zamontowanie czujnika na zasilaniu c.o. 10 cm poniżej najwyższej części kotła także jest niewłaściwe, ponieważ czujnik nie będzie w stanie zareagować na spadek poziomu wody na czas, co z kolei może skutkować przegrzaniem kotła oraz niebezpieczeństwem związanym z jego działaniem. Tego rodzaju błędy są często wynikiem braku zrozumienia zasady działania systemów grzewczych oraz ich interakcji. Kluczowym aspektem bezpieczeństwa w instalacjach grzewczych jest zapewnienie odpowiedniego poziomu wody w kotle, co powinno być realizowane poprzez umiejętne umiejscowienie czujników oraz korzystanie z automatyzacji, która może monitorować i regulować poziom wody w czasie rzeczywistym.

Pytanie 33

Jakie elementy należy wykorzystać do montażu panelu fotowoltaicznego na płaskim dachu?

A. stelaż z ram trójkątnych

B. śruby rzymskie

C. profil wielorowkowy i kołki rozporowe

D. profil wielorowkowy oraz kotwy krokwiowe

Montaż paneli fotowoltaicznych na dachu płaskim wymaga odpowiednich rozwiązań technicznych, które zapewnią zarówno bezpieczeństwo, jak i efektywność energetyczną. Użycie profilu wielorowkowego i kotw krokwiowych może wydawać się na pierwszy rzut oka odpowiednie, jednak te elementy są przeznaczone głównie do dachów skośnych, gdzie ich zastosowanie jest zgodne z architekturą dachu i jego obciążeniem. W kontekście dachów płaskich, kotwy krokwiowe nie zapewniają odpowiedniej stabilności, co może prowadzić do niebezpiecznych sytuacji, zwłaszcza w warunkach wietrznych. Śruby rzymskie, które również byłyby użyte w tych niepoprawnych opcjach, nie są przeznaczone do montażu paneli słonecznych i nie spełniają wymogów wytrzymałościowych dla tego typu instalacji. Użycie kołków rozporowych w systemach montażowych może prowadzić do niewłaściwego osadzenia paneli, co wpływa na ich trwałość oraz efektywność. Typowym błędem jest mylenie zastosowania tych elementów, które w rzeczywistości nie dostarczają wymaganego wsparcia ani stabilności, co w rezultacie może prowadzić do uszkodzenia systemu fotowoltaicznego oraz obniżenia jego wydajności. Z tego względu kluczowe jest stosowanie sprawdzonych technologii, takich jak stelaż z ram trójkątnych, które są zgodne z najlepszymi praktykami w branży i gwarantują wysoką jakość wykonania oraz długotrwałą efektywność energetyczną instalacji.

Pytanie 34

Woda w zbiorniku ciepła o objętości 200 dm³ traci ciepło w ciągu nocy o 10^o C. Ciepło właściwe wody wynosi 4190 (J/kg*K). Straty energii związane z tym procesem wynoszą

A. 8,38 kWh

B. 8380 kJ

C. 8380 kWh

D. 8,38 kJ

W wyborze niepoprawnych odpowiedzi często można dostrzec typowe błędy myślowe, które prowadzą do pomyłek w obliczeniach. Na przykład odpowiedź 8,38 kWh sugeruje, że straty energii zostały obliczone w kilowatogodzinach, co jest jednostką energii elektrycznej, a nie cieplnej. 1 kWh to 3600 kJ, a więc przeliczenie 8380 kJ na kWh dałoby 2,33 kWh, co jest znacznie mniejsze niż podana wartość. Z kolei odpowiedź 8,38 kJ jest błędna, ponieważ nie uwzględnia całkowitej masy wody i jej ciepła właściwego. Ponadto, obliczenia te powinny obejmować pełny wzór na ilość ciepła, co pozwala na ustalenie poprawnej wartości energii traconej przez wodę. Jeszcze inna błędna odpowiedź to 8380 kWh, która z pewnością jest nadmiernie dużą wartością – pamiętajmy, że ciepło wymienione w tym przypadku jest oszacowane przy użyciu standardowych jednostek dla cieplnej energii, co nie powinno być mylone z energią elektryczną. Zrozumienie jednostek oraz właściwe przeliczanie wartości to kluczowe umiejętności, które mogą być istotne w kontekście energetyki oraz efektywności cieplnej w budynkach.

Pytanie 35

W instalacji elektrycznej łączącej inwerter z urządzeniem odbierającym prąd zmienny, kolor przewodu neutralnego powinien być

A. czerwony

B. brązowy

C. niebieski

D. czarny

Odpowiedź 'niebieski' jest poprawna, ponieważ kolor niebieski jest standardowym oznaczeniem dla przewodu neutralnego w instalacjach elektrycznych zgodnie z normą IEC 60446. Przewód neutralny odgrywa kluczową rolę w systemie elektrycznym, ponieważ zapewnia drogę powrotną dla prądu, co jest niezbędne do prawidłowego funkcjonowania obwodu. W systemie zasilania prądem zmiennym, przewód neutralny łączy się z ziemią w punkcie transformacji, co pomaga w stabilizacji napięcia oraz bezpieczeństwie użytkowania. Prawidłowe oznaczenie kolorystyczne przewodów jest istotne, aby uniknąć pomyłek podczas instalacji oraz konserwacji systemów elektrycznych. Przykładowo, w instalacjach domowych, przewód neutralny jest zazwyczaj łączony z gniazdkami, co pozwala na prawidłowe funkcjonowanie urządzeń elektrycznych. Warto również zaznaczyć, że inne kolory, takie jak brązowy (faza), czarny (faza) czy czerwony (w niektórych systemach staroświeckich jako faza), nie mogą być używane jako oznaczenie przewodu neutralnego, aby uniknąć niebezpiecznych sytuacji podczas pracy z instalacją.

Pytanie 36

Jakiego rodzaju zgrzewarki używa się do łączenia rur z PP-R w systemach ciepłej wody użytkowej?

A. Doczołowej

B. Trzpieniowej

C. Polifuzyjnej

D. Elektrooporowej

Zgrzewarka polifuzyjna jest kluczowym narzędziem do łączenia rur z PP-R w instalacjach ciepłej wody użytkowej. Proces zgrzewania polifuzyjnego polega na podgrzewaniu końcówek rur oraz złączek, co umożliwia ich połączenie w sposób trwały i odporny na wysokie temperatury. Metoda ta zapewnia nie tylko wysoką jakość połączeń, ale również ich szczelność, co jest szczególnie istotne w kontekście instalacji wodociągowych. Przykładowo, w budownictwie mieszkalnym zgrzewanie polifuzyjne jest często stosowane do instalacji systemów grzewczych oraz ciepłej wody użytkowej, gdzie wymagane są połączenia odporne na ciśnienie i temperaturę. Ponadto, zgodnie z normami PN-EN 1555 oraz PN-EN ISO 15874, zgrzewanie polifuzyjne jest uznawane za metodę preferowaną do łączenia rur wykonanych z polipropylenu. Dzięki odpowiedniemu doborowi temperatury i czasu zgrzewania, można uzyskać połączenia, które są nie tylko mocne, ale także odporne na korozję, co przekłada się na długotrwałą eksploatację systemów wodociągowych.

Pytanie 37

Liczbę robót związanych z realizacją wykopu należy zapisać w obmiarze z odpowiednią jednostką

A. m3

B. r-g

C. m-g

D. m2

Poprawna odpowiedź to m3, ponieważ ilość robót związanych z wykonaniem wykopu odnosi się do objętości ziemi, którą należy usunąć. Objecie wykopu, niezależnie od jego kształtu, oblicza się w metrach sześciennych (m3). Przykładem może być wykop pod fundamenty budynku, gdzie konieczne jest obliczenie objętości ziemi do usunięcia, aby określić ilość materiałów, kosztów robocizny oraz czasu potrzebnego na wykonanie prac. W branży budowlanej zgodnie z dobrymi praktykami standardowe jednostki miary, takie jak m3, są kluczowe do precyzyjnego kalkulowania ilości materiałów i kosztów, które są istotne na każdym etapie inwestycji budowlanej. Efektywne zarządzanie projektem wymaga nie tylko znajomości jednostek, ale także umiejętności ich zastosowania w praktyce, co pozwala na optymalizację procesów budowlanych oraz minimalizację kosztów.

Pytanie 38

Przedstawione na rysunku narzędzie należy zastosować do

A. zaciskania tulejek

B. cięcia przewodów.

C. zdejmowania izolacji z przewodów.

D. zakładania konektorów na przewodach elektrycznych.

Odpowiedź dotycząca zdejmowania izolacji z przewodów jest poprawna, ponieważ narzędzie przedstawione na rysunku to szczypce do tego zadania. Ich konstrukcja obejmuje specjalne ostrza, które pozwalają na precyzyjne i bezpieczne usunięcie izolacji, minimalizując ryzyko uszkodzenia rdzenia przewodu. Dzięki regulowanemu mechanizmowi, użytkownik może dostosować siłę nacisku do różnych typów przewodów, co jest niezwykle istotne w praktyce elektrycznej. W standardach branżowych, takich jak IEC 60364, wskazano, że stosowanie odpowiednich narzędzi do pracy z przewodami elektrycznymi jest kluczowe dla zapewnienia bezpieczeństwa instalacji oraz jakości wykonywanych połączeń. Dobre praktyki podkreślają również, że prawidłowe zdejmowanie izolacji pozwala uniknąć zjawisk takich jak zwarcia, które mogą prowadzić do poważnych awarii. Pamiętaj, że właściwe techniki i narzędzia wpływają nie tylko na efektywność pracy, ale także na bezpieczeństwo użytkownika oraz trwałość instalacji.

Pytanie 39

Jakiego elementu należy użyć, aby połączyć dwie stalowe rury o tej samej średnicy z gwintem zewnętrznym?

A. mufy

B. redukcji

C. odpowietrznika

D. nypla

Użycie nypla, redukcji czy odpowietrznika w celu połączenia dwóch stalowych rur o tej samej średnicy z gwintem zewnętrznym jest mylne, gdyż każdy z tych elementów ma zupełnie inne zastosowanie. Nypl, będący prostym gwintowanym elementem, służy do wydłużania istniejącego połączenia, a nie do łączenia rur, co w przypadku rur o tej samej średnicy nie zapewnia ani stabilności, ani szczelności. Redukcja, z kolei, jest przeznaczona do zmiany średnicy rur, co czyni ją nieodpowiednią w sytuacji, gdy obie rury mają tę samą średnicę. Odpowietrznik, mający na celu eliminację powietrza z systemu, nie pełni funkcji łączącej i nie jest zaprojektowany do bezpiecznego połączenia elementów rurowych. Powszechnym błędem jest myślenie, że każdy element łączący może być użyty w dowolnym kontekście; w rzeczywistości każdy z tych elementów ma swoje specyficzne zastosowania i nie można ich stosować zamiennie. Przykładem może być sytuacja, gdy ktoś myśli, że mufa i redukcja pełnią tę samą funkcję, co prowadzi do nieodpowiednich i potencjalnie niebezpiecznych połączeń, które mogą skutkować wyciekami lub awariami systemu. Zrozumienie różnic pomiędzy tymi elementami łączeniowymi jest kluczowe dla zapewnienia bezpieczeństwa i efektywności instalacji rurowej.

Pytanie 40

Do struktur piętrzących należy zaliczyć

A. śluzy

B. zapory

C. przepławki dla ryb

D. ujęcia wody

Zapory są kluczowymi budowlami piętrzącymi, które służą do gromadzenia wody w zbiornikach, co umożliwia jej efektywne wykorzystanie w różnych zastosowaniach, takich jak produkcja energii elektrycznej, nawadnianie pól uprawnych oraz regulacja przepływu wód w rzekach. Budowle te są projektowane zgodnie z rygorystycznymi normami inżynieryjnymi, aby zapewnić ich stabilność i bezpieczeństwo. Przykładowo, w Polsce wiele zapór, takich jak zapora w Solinie, odgrywa istotną rolę w zarządzaniu wodami oraz w ochronie przed powodziami. Dobrze zaprojektowane zapory są również istotne dla ochrony ekosystemów wodnych, ponieważ mogą tworzyć siedliska dla wielu gatunków ryb i innych organizmów wodnych. W procesie projektowania zapór uwzględnia się także aspekty związane z ochroną środowiska oraz zrównoważonym rozwojem, co czyni je nie tylko funkcjonalnymi, ale i odpowiedzialnymi ekologicznie obiektami.

Rozpocznij nowy egzamin

Powrót do strony głównej
