Informacje o egzaminie:

Zawód: Technik geodeta
Kwalifikacja: BUD.19 - Wykonywanie prac geodezyjnych związanych z katastrem i gospodarką nieruchomościami
Data rozpoczęcia: 27 maja 2026 19:16
Data zakończenia: 27 maja 2026 19:38

Egzamin zdany!

Wynik: 27/40 punktów (67,5%)

Wymagane minimum: 20 punktów (50%)

Pochwal się swoim wynikiem!

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Szkic do tyczenia powinien zawierać

A. informacje do tyczenia obiektu

B. położenie w odniesieniu do reperów

C. charakterystykę tyczonego obiektu

D. rysunek projektu w odpowiedniej skali

Wydaje się, że odpowiedzi dotyczące lokalizacji względem reperów, opisu tyczonego obiektu oraz rysunku projektu w skali mogą być mylące. Przede wszystkim, lokalizacja względem reperów, choć istotna w kontekście ogólnych pomiarów geodezyjnych, nie jest bezpośrednim elementem szkicu tyczenia, który powinien koncentrować się na precyzyjnych danych do tyczenia obiektu. Rysunek projektu w skali, choć użyteczny w fazie planowania, nie dostarcza praktycznych informacji niezbędnych do wykonania tyczenia na miejscu. Opis tyczonego obiektu może wydawać się odpowiedni, ale w praktyce nie dostarcza niezbędnych danych do jego rzeczywistego umiejscowienia. Często popełnianym błędem jest mieszanie pojęć związanych z dokumentacją projektową i bezpośrednimi danymi pomiarowymi. Geodeci muszą skupić się na ścisłych danych, takich jak współrzędne geograficzne i wysokości, które umożliwiają dokładne odtworzenie projektu w terenie. Bez tych danych, proces tyczenia może prowadzić do istotnych błędów konstrukcyjnych, co potwierdzają liczne analizy przypadków w branży budowlanej. Prawidłowe zrozumienie roli danych do tyczenia obiektu jest zatem kluczowe dla skutecznego i precyzyjnego przeprowadzenia projektu.

Pytanie 2

Jakie są maksymalne odległości, w jakich powinno się wyznaczać punkty główne oraz pośrednie na trasie kanalizacyjnej?

A. 50 m

B. 40 m

C. 60 m

D. 30 m

Maksymalna odległość 50 m dla wyznaczania punktów głównych i pośrednich osi trasy kanalizacyjnej jest zgodna z ogólnie przyjętymi standardami projektowania sieci kanalizacyjnych, które mają na celu zapewnienie odpowiedniej kontroli i monitorowania instalacji. W praktyce, wyznaczanie punktów w tej odległości pozwala na skuteczne prowadzenie prac związanych z budową i konserwacją, a także na dokładne pomiary i inspekcje. Na przykład, w przypadku awarii, szybkie zlokalizowanie miejsca problemu jest kluczowe, a odpowiednie rozmieszczenie punktów ułatwia dostęp do infrastruktury. Ponadto, przy projektowaniu tras kanalizacyjnych, ważne jest uwzględnienie topografii terenu oraz charakterystyki gruntu, co może wpływać na sposób rozmieszczania punktów. Standardy takie jak PN-EN 752 określają wymagania dotyczące projektowania systemów kanalizacyjnych, co podkreśla znaczenie zachowania odpowiednich odległości.

Pytanie 3

Jakie są dane niezbędne do wytyczenia pierwszego punktu pośredniego na łuku kołowym metodą angielską (na podstawie przedłużonej cięciwy), jeśli kąt środkowy tego fragmentu łuku (od początku łuku do pierwszego punktu) wynosi 10g00c00cc, a długość cięciwy osiąga 20,00 m?

A. d = 10,00 m; φ = 10g00c00cc

B. d = 10,00 m; φ = 5g00c00cc

C. d = 20,00 m; φ = 5g00c00cc

D. d = 20,00 m; φ = 10g00c00cc

Wybór odpowiedzi, które wskazują na inne wartości d i φ, jest wynikiem nieporozumienia dotyczącego relacji między długością cięciwy, kątem środkowym i promieniem łuku. Na przykład, odpowiedzi z d = 10,00 m nie uwzględniają faktu, że długość cięciwy (20,00 m) jest w rzeczywistości większa od sugerowanej długości, co przeczy zasadom geometrii łuków. W kontekście wytyczania, należy pamiętać, że długość cięciwy i promień są ze sobą bezpośrednio powiązane. Kąt środkowy 10g00c00cc wskazuje na większy kąt, który odpowiada większemu promieniowi i długości łuku. Dlatego, aby uzyskać prawidłowe wyniki, konieczne jest zastosowanie odpowiednich wzorów geometrycznych oraz mechanizmów obliczeniowych. Typowe błędy myślowe, które mogą prowadzić do takich błędnych wniosków, obejmują nieprawidłowe przeliczenie jednostek kątowych lub mylenie długości cięciwy z długością łuku. Zrozumienie, jak te elementy współdziałają, jest kluczowe dla prawidłowego wytyczania oraz oceny geodezyjnej, co może mieć duże znaczenie w projektach budowlanych i inżynieryjnych. W praktyce geodezyjnej, stosowanie właściwych narzędzi obliczeniowych oraz znajomość zasad geometrii łuków są niezbędne dla zapewnienia precyzyjnego i zgodnego z normami wykonywania pomiarów oraz projektowania.

Pytanie 4

W oznaczeniu: gn32 na szkicu inwentaryzacyjnym kryje się informacja o

A. garażu wielopoziomowym oraz liczbie miejsc postojowych

B. użytkowaniu gruntowym i numerze działki

C. przewodzie gazowym niskoprężnym oraz jego średnicy

D. niskim budynku gospodarczym i jego numerze adresowym

Odpowiedź 'przewód gazowy niskoprężny i średnicę' jest poprawna, ponieważ zapis 'gn32' odnosi się do kategorii oznaczeń stosowanych w dokumentacji technicznej instalacji gazowych. W tym kontekście 'gn' symbolizuje przewód gazowy, a liczba '32' wskazuje na średnicę nominalną tego przewodu, wyrażoną w milimetrach. Przewody gazowe niskoprężne są powszechnie wykorzystywane w instalacjach domowych oraz przemysłowych do transportu gazu, gdzie istotne jest przestrzeganie norm, takich jak PN-EN 15001, które zapewniają bezpieczeństwo i efektywność działania systemu. Przykładowo, w projektowaniu instalacji gazowych ważne jest, aby dobierać odpowiednie średnice przewodów w zależności od zapotrzebowania na gaz oraz odległości od źródła gazu. Dobrze zaplanowana instalacja gazowa minimalizuje ryzyko awarii i zapewnia komfort użytkowania.

Pytanie 5

Do podstawowych raportów z danymi ewidencyjnymi wliczamy

A. kartotekę budynków

B. wykaz działek

C. wykaz lokali

D. skorowidz działek

Wykaz działek, wykaz lokali oraz skorowidz działek, mimo iż są to zbiory danych o istotnym znaczeniu, nie są klasyfikowane jako raporty podstawowe zawierające dane ewidencyjne w kontekście budynków. Wykaz działek to rejestr działek ewidencyjnych, który skupia się na szczegółach dotyczących gruntów, takich jak ich powierzchnia, klasyfikacja użytkowa oraz dane właścicieli. Chociaż istotny dla zarządzania gruntami, nie dostarcza on szczegółowych informacji o budynkach, co jest kluczowe dla pełnej ewidencji nieruchomości. Z kolei wykaz lokali koncentruje się na jednostkach w budynkach, takich jak mieszkania i lokale użytkowe, i jest używany głównie w kontekście obrotu lokalami, a nie ewidencji budynków jako całości. Skorowidz działek to z kolei narzędzie pomocnicze w przeglądzie danych ewidencyjnych, lecz również nie spełnia roli raportu ewidencyjnego dla budynków. Typowym błędem myślowym jest postrzeganie tych zbiorów jako równorzędnych wobec kartoteki budynków, co może prowadzić do nieporozumień w zakresie zarządzania danymi o nieruchomościach. Właściwe zrozumienie różnic między tymi dokumentami jest niezbędne dla prawidłowego wykonywania pracy w obszarze ewidencji gruntów i budynków, a także dla zapewnienia zgodności z regulacjami prawnymi.

Pytanie 6

Do wniosku o ustanowienie księgi wieczystej nie jest

A. dokument potwierdzający prawo własności

B. wyrys z mapy ewidencyjnej

C. opinie rzeczoznawcy majątkowego

D. wypis z ewidencji gruntów oraz budynków

Opinia rzeczoznawcy majątkowego nie jest załącznikiem wymaganym do wniosku o założenie księgi wieczystej, ponieważ dokumenty, które są wymagane, mają na celu potwierdzenie stanu prawnego nieruchomości oraz jej parametrów fizycznych. Wniosek o założenie księgi wieczystej powinien zawierać dokument potwierdzający własność, taki jak akt notarialny sprzedaży, wyrok sądu, czy umowę darowizny. Dodatkowo, wyrys z mapy ewidencyjnej oraz wypis z ewidencji gruntów i budynków stanowią kluczowe elementy, które pozwalają na precyzyjne zidentyfikowanie nieruchomości oraz jej granic. Opinia rzeczoznawcy może być przydatna w późniejszych etapach, na przykład przy określaniu wartości nieruchomości w kontekście transakcji czy dochodzenia roszczeń, jednak nie jest niezbędna na etapie zakładania księgi wieczystej. Zrozumienie tych różnic jest kluczowe dla właściwego przygotowania dokumentacji związanej z obrotem nieruchomościami.

Pytanie 7

Pale drewniane mogą być stosowane do stabilizacji granic na terenach

A. zrekultywowanych

B. grząskich i podmokłych

C. zmelioryzowanych

D. narażonych na wstrząsy

Pale drewniane są skutecznym rozwiązaniem do stabilizacji punktów granicznych na terenach grząskich i podmokłych. Te obszary charakteryzują się niską nośnością gruntu oraz podwyższonym poziomem wód gruntowych, co sprawia, że tradycyjne metody oznaczania granic mogą być niewystarczające. Użycie pali drewnianych pozwala na uzyskanie odpowiedniej stabilności i trwałości oznaczeń, dzięki czemu minimalizuje się ryzyko przesunięcia granic. W praktyce, pale te są wbijane w ziemię, co powoduje ich zakotwiczenie w stabilniejszej warstwie gruntu. To podejście jest zgodne z obowiązującymi normami budowlanymi oraz technologiami inżynieryjnymi, które zalecają stosowanie takich rozwiązań w obszarach o zmiennej wilgotności. Dodatkowo, drewno jako materiał naturalny ma korzystny wpływ na środowisko, co jest zgodne z aktualnymi trendami zrównoważonego rozwoju. Zastosowanie pali drewnianych w tych warunkach ma również uzasadnienie ekonomiczne, gdyż jest to rozwiązanie stosunkowo tanie w porównaniu do innych technologii stabilizacji.

Pytanie 8

Dokumentem, który potwierdza prawo własności do danego gruntu, jest

A. akt notarialny

B. odpis z księgi wieczystej

C. wypis z katastru nieruchomości

D. decyzja administracyjna

Oświadczenie notarialne, chociaż może być ważnym dokumentem w kontekście dokonywania czynności prawnych, takich jak zawarcie umowy sprzedaży nieruchomości, nie stanowi samodzielnego dowodu własności. Oświadczenie to jest jedynie potwierdzeniem woli stron i nie ma mocy prawnej, aby ustalać stan prawny nieruchomości. Również wypis z katastru nieruchomości, który jest rejestrem administracyjnym, nie jest dokumentem, który jednoznacznie potwierdza prawo własności, lecz raczej stanowi informację o położeniu, granicach i powierzchni działki. Natomiast postanowienie administracyjne dotyczy zwykle decyzji organów administracji publicznej w sprawach takich jak podział działek czy zmiany w przeznaczeniu gruntów, a nie bezpośrednio prawa własności. W rezultacie podejmowanie decyzji na podstawie tych dokumentów może prowadzić do błędnych wniosków dotyczących stanu prawnego nieruchomości. Kluczowym błędem jest mylenie różnych rodzajów dokumentów i ich przeznaczenia, co może skutkować poważnymi konsekwencjami prawnymi, zwłaszcza w sytuacjach, gdy niezbędne jest potwierdzenie posiadania prawa do dysponowania nieruchomością.

Pytanie 9

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 10

W jakiej pracy geodezyjnej może zostać zawarta przed geodetą ugoda, która ma charakter ugody sądowej?

A. Podział działki

B. Scalenie oraz wymiana gruntów

C. Rozgraniczenie nieruchomości

D. Scalenie i podział nieruchomości

Wybór odpowiedzi dotyczącej podziału działki jest niewłaściwy, ponieważ procedura ta dotyczy podziału większej nieruchomości na mniejsze działki, co nie zawsze wiąże się z uzgodnieniem granic z sąsiadami. Podział działki może być dokonany przez geodetę na podstawie ustaleń planistycznych, jednak w przypadku sporów dotyczących granic, nie może być bezpośrednio związany z ugodą mającą moc ugody sądowej. Scalenie i wymiana gruntów koncentrują się na reorganizacji gruntów w celu poprawy ich użytkowania i nie odnosi się do sytuacji, w której wspólne rozstrzyganie granic może być przedmiotem ugody. W kontekście scalenia, geodeta łączy działki w nowe większe jednostki, a to nie implikuje konfliktu między sąsiadami. Scalenie i podział nieruchomości również nie są odpowiednie w kontekście ugody sądowej, gdyż te procedury dotyczą bardziej kwestii gospodarczych i administracyjnych niż rozstrzygania sporów o granice. Typowym błędem jest mylenie różnych typów prac geodezyjnych oraz ich zastosowania w kontekście prawnym. Ważne jest, aby zrozumieć, że każda forma pracy geodezyjnej ma swoje specyficzne regulacje i zastosowania, a niektóre z nich nie przewidują możliwości zawarcia ugody w aspekcie rozgraniczenia nieruchomości.

Pytanie 11

Jaką wartość ma kąt zwrotu stycznych w łuku kołowym, gdy długość stycznej odpowiada promieniowi?

A. 100g

B. 50g

C. 45g

D. 90g

Kąt zwrotu stycznych w łuku kołowym, gdy długość stycznej jest równa promieniowi, rzeczywiście wynosi 100 stopni. W rzeczywistości, ten kąt jest kluczowym elementem w geometrii i inżynierii, szczególnie w kontekście projektowania dróg i infrastruktury. W przypadku łuków kołowych, styczne są liniami, które dotykają okręgu w jednym punkcie, a ich długość oraz kąt zwrotu wpływają na właściwości trajektorii pojazdu. Długość stycznej równej promieniowi oznacza, że mamy do czynienia z konkretnym układem, w którym kąt zwrotu zachowuje proporcje zgodne z zasadami geometrii. Wiedza o kącie zwrotu stycznych jest niezbędna przy projektowaniu skrzyżowań, gdzie odpowiedni kąt może zminimalizować ryzyko wypadków i poprawić płynność ruchu. Przy dobrym projektowaniu można zastosować tę wiedzę w praktyce, co przekłada się na bezpieczeństwo użytkowników dróg i efektywność transportu. Oprócz tego, w inżynierii lądowej, obliczanie kątów zwrotu w różnych układach geometrycznych jest podstawą dla analizy i symulacji ruchu.

Pytanie 12

W której metodzie tyczenia wskaźników konstrukcyjnych budowli stosuje się łatę realizacyjną, pokazaną na rysunku?

A. Pionowania.

B. Prostej odniesienia.

C. Rzutowania.

D. Przecięć kierunków

Tycie prostej odniesienia to super ważna sprawa, kiedy zajmujesz się budową. Zobacz, ta łata realizacyjna na rysunku to narzędzie, które naprawdę pomaga w wyznaczaniu linii prostych na działce. Dzięki niej można dokładnie ustawić fundamenty i inne elementy, zgodnie z tym, co zaplanowano w projekcie architektonicznym. W praktyce, kiedy tyczymy, łatę stawiamy wzdłuż planowanej osi budynku, co daje pewność, że wszystko będzie równo i według wymagań. Fajnie jest też mieć poziomicę pod ręką, bo wtedy możesz na bieżąco sprawdzać, czy wszystko jest na właściwym poziomie. Wiesz, jak to jest – zgodność z normami budowlanymi, jak PN-EN 1997-1, naprawdę podnosi jakość budowli. Takie rzeczy się przydają, bo wpływają na trwałość całego obiektu.

Pytanie 13

Pochylenie odcinka kanalizacji sanitarnej między studniami SK8 a SK9 wynosi

A. -8%

B. -6%

C. -10%

D. -4%

Prawidłowa odpowiedź to -8%. Pochylenie odcinka kanalizacji sanitarnej wylicza się poprzez podzielenie różnicy wysokości między dwiema studniami przez długość odcinka, a następnie pomnożenie wyniku przez 100, aby uzyskać wartość procentową. W analizowanym przypadku różnica wysokości wynosi 0,80 m, a długość odcinka to 10,00 m. Obliczenia wyglądają następująco: (0,80 m / 10,00 m) * 100 = 8%. Ponieważ mamy do czynienia z pochyleniem w dół, zapisujemy to jako -8%. Prawidłowe obliczenie pochylenia jest kluczowe w projektowaniu systemów kanalizacyjnych, gdyż niewłaściwe wartości mogą prowadzić do zastoju wody, co sprzyja rozwojowi zanieczyszczeń. W praktyce, odpowiednie pochylenie zapewnia prawidłowy przepływ ścieków, co jest zgodne z normami budowlanymi oraz zaleceniami dla projektów infrastrukturalnych.

Pytanie 14

Mapę do celów projektowych obszarów przemysłowych należy przygotować w skali co najmniej

A. 1 : 2 000

B. 1 : 1 000

C. 1 : 4 000

D. 1 : 5 000

Wybór skali 1 : 2 000, 1 : 4 000 czy 1 : 5 000 nie jest dobrym pomysłem, bo nie spełnia warunków dla map do projektów przemysłowych. Przy tych skalach mapa jest zbyt mało szczegółowa, co może sprawić, że zrobimy sporo błędów przy planowaniu. Wiesz, nawet skala 1 : 2 000 jest wciąż za mało dokładna na szczegóły, takie jak granice działek czy istniejąca infrastruktura. A co dopiero 1 : 4 000 i 1 : 5 000, te skale są za bardzo ogólne do precyzyjnych projektów. Użytkownicy mogą pomyśleć, że mniejsza skala wystarczy, co prowadzi do tego, że pomijają ważne rzeczy przy analizach przestrzennych. W projektowaniu przemysłowym kluczowe jest, żeby uwzględnić każdy możliwy detal, bo każdy z nich ma znaczenie dla realizacji i późniejszego funkcjonowania obiektów.

Pytanie 15

Którą metodę tyczenia obrysu fundamentu filara mostu przedstawiono na rysunku?

A. Przecięć kierunków.

B. Ortogonalną.

C. Wcięć liniowych.

D. Biegunową.

Metoda biegunowa, która została zastosowana do tyczenia obrysu fundamentu filara mostu, jest jedną z kluczowych technik w geodezji. Pozwala na precyzyjne wyznaczenie punktów na podstawie kąta i odległości od określonego stanowiska, co jest szczególnie przydatne w trudnych warunkach terenowych. W praktyce, metoda ta umożliwia łatwe określenie lokalizacji punktów, co jest istotne przy realizacji skomplikowanych konstrukcji, takich jak mosty. Zgodnie z normami geodezyjnymi, użycie metody biegunowej zapewnia wysoką dokładność i niezawodność, co jest niezbędne w realizacji inwestycji budowlanych. Na przykład, w przypadku budowy dużych obiektów inżynieryjnych, takich jak wiadukty czy mosty, precyzyjne tyczenie fundamentów jest kluczowe dla stabilności i bezpieczeństwa całej konstrukcji. Wiedza o zastosowaniu metody biegunowej w praktyce geodezyjnej jest niezwykle cenna dla inżynierów i geodetów, ponieważ pozwala na skuteczniejsze planowanie i realizację projektów budowlanych.

Pytanie 16

Jaka jest wartość granicznego błędu tyczenia, jeśli średni błąd tyczenia wynosi 0,03 m, a współczynnik r = 3?

A. 0,03 m

B. 0,09 m

C. 0,01 m

D. 0,10 m

Obliczanie granicznego błędu tyczenia opiera się na fundamentalnych zasadach geodezji, które wymagają uwzględnienia zarówno średniego błędu tyczenia, jak i współczynnika r. Odpowiedzi takie jak 0,03 m, 0,01 m czy 0,10 m nie są uzasadnione w oparciu o te podstawowe zasady. W przypadku odpowiedzi 0,03 m może występować błąd myślowy polegający na myleniu średniego błędu tyczenia z granicznym błędem, co jest niepoprawne. Średni błąd tyczenia określa przeciętną dokładność pomiaru, natomiast graniczny błąd, który jest wynikiem zastosowania współczynnika, informuje o maksymalnym dopuszczalnym błędzie. Odpowiedź 0,01 m sugeruje, że błąd jest znacznie zaniżany, co może prowadzić do nieprawidłowych decyzji projektowych. Z kolei odpowiedź 0,10 m, pomimo bliskiej wartości, nie uwzględnia właściwego współczynnika, co wskazuje na brak zrozumienia istoty błędów pomiarowych. W praktyce ważne jest, aby geodeci stosowali się do norm i standardów, które precyzują, jak obliczać błędy, aby zapewnić jakość i rzetelność danych pomiarowych. Niezrozumienie tych podstawowych zasad może prowadzić do poważnych problemów w projektach budowlanych, gdzie precyzja pomiarów jest kluczowa.

Pytanie 17

Jakie elementy powinny zostać naniesione na szkicu pomiarowym przed zakryciem przewodu wodociągowego?

A. Odwodnienia i zdroje uliczne

B. Wpusty uliczne

C. Kompensatory

D. Kanały główne i burzowe

Odwodnienia i zdroje uliczne są kluczowymi elementami, które powinny być umieszczone na szkicu pomiaru przed zasypaniem przewodu wodociągowego. W ramach projektowania infrastruktury wodociągowej istotne jest, aby te elementy były odpowiednio zaznaczone, ponieważ odgrywają one fundamentalną rolę w zarządzaniu wodami opadowymi i zapewnieniu efektywnej drenacji. Umieszczenie odwodnień na szkicu pozwala inżynierom na lepsze zrozumienie układu hydraulicznego, co ma bezpośredni wpływ na jakość i bezpieczeństwo dostarczanej wody. Na przykład, jeśli odwodnienia są niewłaściwie zlokalizowane, może to prowadzić do zastoju wody, a tym samym do kontaminacji źródeł wody pitnej. Zgodnie z dobrymi praktykami branżowymi, należy także uwzględnić w projektach drogowych dostęp do zdrojów ulicznych, aby zapewnić odpowiednie źródło wody w sytuacjach awaryjnych oraz w codziennym użytkowaniu. Takie podejście nie tylko spełnia standardy inżynieryjne, ale również przyczynia się do zrównoważonego rozwoju miejskiego.

Pytanie 18

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 19

Na szkicu przedstawiono plan skrzyżowania dwupoziomowego dróg w kształcie

A. trąbki.

B. karo.

C. koniczynki.

D. rombu.

Odpowiedź "trąbki" jest poprawna, ponieważ przedstawiony na szkicu plan skrzyżowania dwupoziomowego rzeczywiście przybiera kształt przypominający trąbkę muzycznego instrumentu. Tego typu skrzyżowania są projektowane w celu zwiększenia przepustowości ruchu oraz poprawy bezpieczeństwa, eliminując potrzebę skrętów w lewo na skrzyżowaniach. W praktyce, w przypadku skrzyżowań trąbkowych, drogi wchodzące i wychodzące z ronda są ułożone w sposób, który pozwala na płynne przejście między poziomami bez kolizji z innymi pojazdami. W standardach projektowania dróg, takich jak Zasady projektowania skrzyżowań, trąbki są preferowane w obszarach o dużym natężeniu ruchu, ponieważ zapewniają lepsze warunki do manewrowania dla samochodów osobowych oraz pojazdów ciężarowych. Dodatkowo, zastosowanie elementów takich jak odpowiednie oznakowanie i sygnalizacja świetlna w takim układzie jest kluczowe dla zachowania bezpieczeństwa i efektywności ruchu.

Pytanie 20

Jaką wartość ma pikietaż końca łuku kołowego drogi o długości L = R · (α / 63,6620^g), jeśli promień łuku R = 410,00 m, kąt zwrotu stycznych α = 58,2280^g, a pikietaż początku łuku pikP = 372,60 m?

A. 750,60 m

B. 570,00 m

C. 375,00 m

D. 747,60 m

Aby obliczyć pikietaż końca łuku kołowego, musimy skorzystać z podanego wzoru: L = R · (α / 63,6620g). W naszym przypadku promień łuku R wynosi 410,00 m, a kąt zwrotu stycznych α to 58,2280g. Najpierw obliczamy długość łuku L: L = 410,00 · (58,2280 / 63,6620) co daje około 373,80 m. Następnie dodajemy pikietaż początku łuku (pikP = 372,60 m) do obliczonej długości łuku (L). W rezultacie otrzymujemy pikietaż końca łuku równy 372,60 + 373,80 = 746,40 m. Wartość ta nie pokrywa się z odpowiedzią 747,60 m, dlatego należało sprawdzić zaokrąglenia oraz zastosowanie jednostek. Te obliczenia są kluczowe w inżynierii drogowej, gdzie dokładność pikietażu wpływa na projektowanie i bezpieczeństwo dróg. Zastosowanie poprawnych wzorów oraz precyzyjnych obliczeń jest niezbędne w praktyce inżynieryjnej, aby zapewnić odpowiednie parametry geometryczne drogi.

Pytanie 21

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 22

Na podstawie zamieszczonego szkicu dokumentacyjnego łuku kołowego trasy oblicz długość odcinka W₁W₂ w celu wytyczenia punktu S.

A. 29,256 m

B. 29,400 m

C. 58,513 m

D. 58,800 m

Wybór innej odpowiedzi, niż 58,800 m, może wynikać z nieporozumienia dotyczącego obliczeń związanych z długością łuku koła. Przykłady odpowiedzi, takie jak 29,256 m czy 29,400 m, sugerują, że użytkownik mógł pomylić jednostki miary lub błędnie odczytać dane z zamieszczonego szkicu. Często występującym błędem jest pominięcie istotnych elementów wzoru lub nieprawidłowe wspomnienie o wartościach kątowych. Użytkownicy mogą także pomylić kąt w stopniach z radianami, co znacząco wpływa na wynik obliczeń. Odpowiedzi wynoszące 58,513 m i 29,256 m mogą sugerować, że użytkownik obliczył jedynie część łuku lub nie uwzględnił pełnego promienia potrzebnego do określenia jego długości. W geodezji i inżynierii transportowej kluczowe jest zrozumienie, jak różne parametry wpływają na wyniki obliczeń, a także umiejętność poprawnej interpretacji danych i wzorów. W praktyce, dokładność obliczeń ma fundamentalne znaczenie, dlatego ważne jest, aby odnosić się do sprawdzonych metod obliczeniowych oraz posługiwać się właściwymi jednostkami miary, co zapewnia zgodność z branżowymi standardami.

Pytanie 23

Jaki jest średni błąd tyczenia m_t = M_t/r, gdy graniczny błąd tyczenia M_t = 0,09 m oraz współczynnik r = 3?

A. 0,33 m

B. 0,09 m

C. 0,27 m

D. 0,03 m

Poprawna odpowiedź wynosi 0,03 m, co jest obliczone za pomocą wzoru na średni błąd tyczenia, który przyjmuje postać mt = Mt/r. W przypadku, gdy graniczny błąd tyczenia Mt wynosi 0,09 m, a współczynnik r jest równy 3, obliczenia wyglądają następująco: mt = 0,09 m / 3 = 0,03 m. Ta wartość jest istotna w kontekście pomiarów geodezyjnych i inżynieryjnych, gdzie precyzyjne określenie błędów pomiarowych ma kluczowe znaczenie dla zapewnienia dokładności i wiarygodności wyników. Ustalanie średniego błędu tyczenia pozwala na lepsze planowanie prac pomiarowych oraz ich optymalizację, co jest zgodne z najlepszymi praktykami branżowymi, a także z normami, takimi jak PN-EN ISO 17123, które określają metody pomiarów i oceny niepewności. Wiedza ta jest niezbędna dla inżynierów i geodetów, którzy muszą podejmować decyzje na podstawie wyników pomiarów.

Pytanie 24

Na szkicu tyczenia należy zaznaczyć kolorem czerwonym

A. treść projektowaną

B. wyniki pomiaru kontrolnego

C. notatkę o przyjęciu wytyczonych elementów budowy

D. informacje dotyczące osnowy realizacyjnej

Kolor czerwony na szkicu tyczenia jest stosowany do oznaczania treści projektowanej, co jest kluczowe w procesie realizacji inwestycji budowlanych. Oznaczenie to ma na celu wyraźne wskazanie, które elementy projektu są planowane do wykonania, co pozwala na ich łatwe zidentyfikowanie na placu budowy. Stosowanie koloru czerwonego jako standardu w dokumentacji projektowej wynika z przyjętych norm oraz praktyk inżynieryjnych, które ułatwiają komunikację między projektantami a wykonawcami. Na przykład, w przypadku budowy dróg, wszystkie elementy, takie jak krawężniki, jezdnie czy chodniki, są oznaczane na rysunkach w kolorze czerwonym, co umożliwia jednoznaczne zrozumienie zamierzeń projektowych. Podobne podejście stosuje się w inżynierii lądowej i wodnej, gdzie istotne jest precyzyjne odwzorowanie zamierzeń projektowych na etapie realizacji. Użycie czerwonego koloru ma również znaczenie psychologiczne, gdyż wyróżnia te elementy, zmniejszając ryzyko ich pominięcia przez wykonawców oraz przyspieszając proces realizacji projektów budowlanych.

Pytanie 25

Na mapie zasadniczej sieci komputerowe oznacza się małą literą

A. v

B. b

C. a

D. x

Odpowiedź 'a' to dobry wybór! Na mapach zasadniczych, sieci komputerowe zazwyczaj oznacza się małą literą 'a'. To jest zgodne z tym, co mamy w standardach sieciowych, więc stąd ta zasada. Dzięki temu też łatwiej rozróżnić różne elementy, jak routery czy switche. W sumie, im lepsza dokumentacja, tym prościej zarządzać całą siecią, co jest mega ważne dla ludzi, którzy to wszystko utrzymują i rozwijają. Jeśli znajdziesz dobrze oznaczone diagramy, to praca nad nimi staje się dużo łatwiejsza – na pewno się z tym zgodzisz!

Pytanie 26

Cyframi od 1 do 5 oznaczono na przedstawionym szkicu przekroje służące do wyznaczania przemieszczeń i odkształceń obiektu wysmukłego. Są to przekroje

A. dwusieczne.

B. poprzeczne.

C. obserwacyjne.

D. podłużne.

Przekroje oznaczone cyframi od 1 do 5 na szkicu są klasyfikowane jako przekroje obserwacyjne, co ma kluczowe znaczenie w kontekście monitorowania odkształceń i przemieszczeń obiektów wysmukłych. Przekroje obserwacyjne są stosowane do ścisłej analizy zachowania konstrukcji pod wpływem obciążeń, co pozwala na wczesne wykrywanie potencjalnych problemów strukturalnych. Na przykład, w budownictwie użycie przekroi obserwacyjnych umożliwia inżynierom ocenę, jak obiekty reagują na zmiany środowiskowe, takie jak temperatura czy wilgotność, które mogą wpłynąć na materiał konstrukcyjny. Zgodnie z normami Eurokod, regularne monitorowanie przemieszczeń i odkształceń jest zalecane w celu zapewnienia długoterminowego bezpieczeństwa i integralności konstrukcji. Przekroje te są również wykorzystywane w badaniach naukowych dotyczących materiałów, gdzie szczegółowa obserwacja zmian pozwala na rozwój nowych technologii budowlanych.

Pytanie 27

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 28

Dokument graficzny opracowywany w trakcie ustalania granic działek ewidencyjnych, przedstawiający położenie punktów granicznych, to

A. szkic graniczny

B. szkic sytuacyjny

C. wyrys z mapy ewidencyjnej

D. wypis z mapy ewidencyjnej

Wybór innej odpowiedzi zamiast szkicu granicznego często wynika z niepełnego zrozumienia terminologii geodezyjnej oraz różnic między poszczególnymi dokumentami. Szkic sytuacyjny, chociaż jest również ważnym dokumentem, służy do przedstawienia ogólnej sytuacji przestrzennej, w tym układu budynków oraz infrastruktury, a niekoniecznie precyzyjnego przebiegu granic działek. Natomiast wyrys i wypis z mapy ewidencyjnej są dokumentami, które zawierają już istniejące dane z ewidencji gruntów, ale nie są one tworzone w trakcie ustalania przebiegu granic oraz nie dokumentują dokładnie rozmieszczenia punktów granicznych. Często błędne podejście do tego zagadnienia polega na myleniu funkcji tych dokumentów z ich celami, co prowadzi do nieporozumień. Również, przy obiegu informacji i dokumentacji, brakuje zrozumienia, że szkic graniczny ma na celu ustalenie i zweryfikowanie granic w terenie, co jest kluczowe podczas wszelkich procesów związanych z podziałem lub sprzedażą działek. Z tego względu, stosowanie niewłaściwych dokumentów może prowadzić do poważnych konsekwencji prawnych oraz niejasności w kwestiach granicznych.

Pytanie 29

Które z zamieszczonych opracowań kartograficznych może stanowić podkład mapowy do celów projektowych?

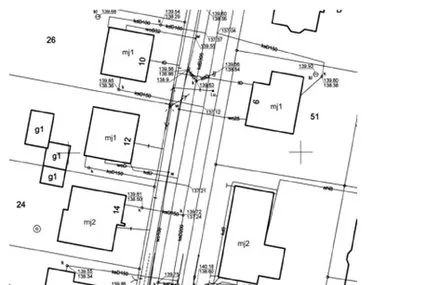

A. A.

B. B.

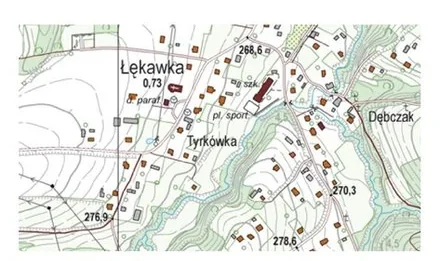

C. C.

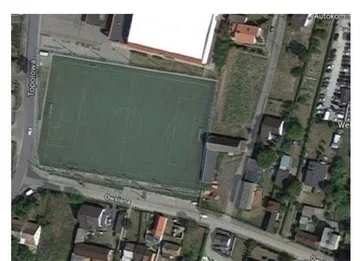

D. D.

Odpowiedź A jest poprawna, ponieważ przedstawia szczegółowy plan sytuacyjny, który jest kluczowym narzędziem w procesie projektowania. Tego rodzaju plan dostarcza nie tylko dokładnych wymiarów działek, budynków i infrastruktury, ale także informacji o istniejących obiektach, co jest niezbędne do efektywnego planowania i realizacji projektów budowlanych. W praktyce, plany sytuacyjne są często wykorzystywane przez architektów i inżynierów do opracowania koncepcji projektowych, a także do uzyskania niezbędnych pozwoleń budowlanych. Standardy branżowe, takie jak normy PN-ISO 19110 dotyczące opisu jakości danych przestrzennych, podkreślają znaczenie szczegółowości i dokładności w mapowaniu. Plany te są również niezbędne w kontekście analizy lokalizacji i oceny wpływu na środowisko, co jest zgodne z dobrymi praktykami w zakresie zrównoważonego rozwoju.

Pytanie 30

Która z metod nie jest wykorzystywana do określania wysokości punktów w realizacyjnej osnowie wysokościowej?

A. Niwelacja hydrostatyczna

B. Niwelacja geometryczna

C. Niwelacja trygonometryczna

D. Niwelacja satelitarna

Niwelacja hydrostatyczna to metoda wykorzystywana w geodezji do precyzyjnego wyznaczania różnic wysokości pomiędzy punktami, oparta na zasadzie równowagi hydrostatycznej. W tej metodzie wykorzystuje się poziomice do pomiaru różnic wysokości, co umożliwia uzyskanie niezwykle dokładnych wyników. Niwelacja hydrostatyczna jest szczególnie przydatna w przypadku dużych odległości i terenów o zróżnicowanej rzeźbie, gdzie inne metody mogą być mniej efektywne. Przykładami zastosowania niwelacji hydrostatycznej są budownictwo, gdzie precyzyjne pomiary wysokości są kluczowe dla fundamentów budynków, oraz prace inżynieryjne, takie jak budowa mostów czy dróg, gdzie konieczne jest uwzględnienie różnic wysokości. W branży geodezyjnej standardy, takie jak normy ISO, podkreślają znaczenie precyzyjnych pomiarów wysokości, a niwelacja hydrostatyczna jest jedną z metod, które pozwalają na ich realizację.

Pytanie 31

Zgodnie z przedstawionym fragmentem mapy klasyfikacji z zaznaczonymi zmianami po ponownej klasyfikacji gruntów, w skład działki ewidencyjnej nr 54 wchodzą następujące kontury klasyfikacyjne:

A. PsIV, RIVa, PsIII, LsIV

B. PsV, RIVa, PsIII, LsIV

C. PsIV, PsV, PsIII, LsIV

D. PsIV, PsV, RIVa, LsIV

Odpowiedź z symbolem PsIV, PsV, RIVa, LsIV jest jak najbardziej trafna. Każdy z tych symboli odpowiada konkretnemu typowi użytku gruntowego, który zobaczysz na mapie. PsIV to gleby pszenne, czyli takie o średniej jakości, PsV to też gleby pszenne, ale lepsze jakościowo. RIVa odnosi się do użytków zielonych, które są głównie wykorzystywane do wypasu bydła czy produkcji paszy. Natomiast LsIV to gleby leśne, które z reguły nie są najwyższej jakości, ale mają swoją wartość dla ochrony środowiska i bioróżnorodności. Wiedza na temat klasyfikacji gruntów oraz ich właściwości jest baardzo ważna, zwłaszcza w rolnictwie czy leśnictwie. Umiejętność rozpoznawania tych symboli przekłada się na lepsze zarządzanie gruntami i ich ochronę. Zastosowanie ich w praktyce pozwala na podejmowanie lepszych decyzji dotyczących zagospodarowania terenu.

Pytanie 32

Który dokument nie jest tworzony w obecności uczestników podczas podziału nieruchomości?

A. Wykazu zmian danych ewidencyjnych

B. Szkicu granicznego

C. Aktu ugody

D. Protokołu granicznego

Wykaz zmian danych ewidencyjnych jest dokumentem, który nie wymaga obecności stron podczas rozgraniczenia nieruchomości, ponieważ jest to zestawienie zmian, które wynikają z dokonanych ustaleń lub decyzji organów administracyjnych. W procesie rozgraniczenia, kluczowe jest, aby strony były obecne przy sporządzaniu dokumentów takich jak protokół graniczny czy akt ugody, ponieważ te dokumenty wymagają bezpośredniego udziału zainteresowanych w celu potwierdzenia granic i warunków ugody. Wykaz zmian danych ewidencyjnych stanowi natomiast rezultat analizy i przetworzenia danych zebranych podczas czynności rozgraniczeniowych, co oznacza, że jego sporządzanie odbywa się na podstawie informacji zebranych wcześniej, bez konieczności obecności stron. Jest to praktyka zgodna z ustawą o gospodarce nieruchomościami oraz z zasadami prowadzenia ewidencji gruntów, które stanowią, że zmiany w ewidencji mogą być dokonywane na podstawie protokołów i innych dokumentów, które nie wymagają podpisów stron. Dobrze zrozumieć tę różnicę, aby właściwie interpretować rolę różnych dokumentów w procesie rozgraniczenia.

Pytanie 33

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 34

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 35

Nieprzekraczalna data doręczenia właścicielom działek przedstawionego zawiadomienia, o czynnościach podjętych w celu ustalenia przebiegu granic działek ewidencyjnych, upływa

ZAWIADOMIENIE
O czynnościach podjętych w celu ustalenia przebiegu granic działek ewidencyjnych

Na podstawie §38 ust. 1 rozporządzenia Ministra Rozwoju Regionalnego i Budownictwa z dnia 27 lipca 2021 r. w sprawie ewidencji gruntów i budynków (Dz. U. z 2021 r. poz. 1390 z późn. zm.) oraz zgłoszenia pracy geodezyjnej w Powiatowym Ośrodku Dokumentacji Geodezyjnej i Kartograficznej w Bielsku-Białej pod nr 164.01.2024 z dnia 08.01.2024 r. uprzejmie zawiadamiam, że w dniu 17.03.2024 r. o godzinie 9.00 odbędzie się ustalenie przebiegu granic działki ewidencyjnej nr 103 z działkami 100/2, 101 i 102. Rozpoczęcie czynności będzie miało miejsce obok budynku mieszkalnego nr 122 na działce ewidencyjnej nr 103.

Nieusprawiedliwione niestawiennictwo nie wstrzymuje czynności ustalenia przebiegu granic.

A. 02.03.2024 r.

B. 09.03.2024 r.

C. 17.02.2024 r.

D. 16.03.2024 r.

Wybór innej daty jako terminu doręczenia zawiadomienia świadczy o niepełnym zrozumieniu procedur związanych z ustaleniem granic działek ewidencyjnych. Kluczowe jest przestrzeganie regulacji prawnych, które jasno określają terminy związane z doręczeniem zawiadomień. Na przykład, wybór daty 02.03.2024 r. nie uwzględnia minimalnego wymogu 7 dni przed planowanym ustaleniem granic, co jest fundamentalnym błędem. Odpowiedź 17.02.2024 r. wykracza poza wymagany czas, co również jest niezgodne z prawem. Natomiast data 16.03.2024 r. jest z kolei nieaktualna, ponieważ przekracza termin doręczenia zawiadomienia, który musi nastąpić przed 10.03.2024 r. Dokładne przestrzeganie tych terminów jest kluczowe dla zapewnienia prawidłowego przebiegu procedur administracyjnych i uniknięcia potencjalnych sporów prawnych. Dla praktyków w dziedzinie geodezji i prawa nieruchomości, zrozumienie tych terminów i przepisów jest nie tylko obowiązkiem prawnym, ale również najlepszą praktyką, która może zapobiec wielu problemom w obróbce dokumentacji oraz w relacjach z właścicielami działek.

Pytanie 36

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 37

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.

Pytanie 38

Akt notarialny dotyczący umowy darowizny został złożony u starosty 1 czerwca br. Kiedy najpóźniej dane nowego właściciela powinny być wprowadzone do operatu ewidencyjnego?

A. 17 czerwca br

B. 1 lipca br

C. 22 czerwca br

D. 8 czerwca br

Poprawna odpowiedź to 1 lipca br. Zgodnie z przepisami prawa, w tym przypadku ustawą o gospodarce nieruchomościami, dane nowego właściciela nieruchomości powinny zostać wprowadzone do operatu ewidencyjnego w terminie do 30 dni od daty złożenia aktu notarialnego. Akt notarialny umowy darowizny wpłynął do starosty 1 czerwca, co oznacza, że termin na wprowadzenie danych upływa z końcem czerwca. Oznacza to, że najpóźniej do 1 lipca br. informacje te powinny znaleźć się w operacie ewidencyjnym, co jest standardem w obiegu dokumentów związanych z obrotem nieruchomościami. W praktyce, terminowe wprowadzanie zmian w ewidencji gruntów jest kluczowe dla prawidłowego funkcjonowania rynku nieruchomości oraz ochrony praw nabywców. Przykładem zastosowania tych przepisów może być sytuacja, w której nowy właściciel planuje zaciągnąć kredyt hipoteczny, a bank wymaga aktualnych danych w celu oceny zabezpieczenia. Dlatego tak istotne jest, aby te informacje zostały zaktualizowane w odpowiednim czasie.

Pytanie 39

W której z wymienionych sytuacji rozgraniczenie nieruchomości odbywa się z urzędowego nadania?

A. W przypadku wystąpienia sporu granicznego w trakcie scalenia gruntów

B. Zawsze, gdy pojawi się spór graniczny

C. Gdy nie ma dokumentacji geodezyjnej określającej lokalizację punktów granicznych

D. Kiedy brakuje oznaczeń granicznych na terenie

W kontekście rozgraniczenia nieruchomości, istnieje wiele sytuacji, które mogą wydawać się istotne, jednak nie wszystkie z nich prowadzą do rozgraniczenia z urzędu. W przypadku podania, że rozgraniczenie odbywa się każdorazowo w przypadku sporu granicznego, można zauważyć, że to podejście jest niewłaściwe. Nie każdy spór graniczny automatycznie skutkuje interwencją ze strony organu administracji; wiele sporów może być rozwiązanych polubownie przez strony bez potrzeby angażowania instytucji publicznych. Innym błędnym założeniem jest twierdzenie, że brak dokumentacji geodezyjnej zawsze skutkuje rozgraniczeniem z urzędu. W rzeczywistości, brak takiej dokumentacji nie jest wystarczającym powodem do przeprowadzenia procedury z urzędu, a w wielu przypadkach, można podjąć działania w celu jej uzupełnienia lub wyjaśnienia bez formalnego rozgraniczenia. W końcu, twierdzenie, że brak znaków granicznych w terenie prowadzi do automatycznego rozgraniczenia, również jest mylne. Znaki graniczne mogą ulegać zatarciu lub zniszczeniu, ale ich brak nie jest wystarczający do tego, by organ administracyjny działał z urzędu. Kluczowe jest, aby zrozumieć, że każda sytuacja wymaga indywidualnej analizy, a działania administracyjne powinny być oparte na konkretnych przesłankach i przepisach prawnych. Właściwe podejście do sporów granicznych oraz do rozgraniczenia nieruchomości ma kluczowe znaczenie dla zachowania porządku prawnego i stabilności na rynku nieruchomości.

Pytanie 40

To pytanie jest dostępne tylko dla uczniów i nauczycieli. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.

Odpowiedzi dostępne po zalogowaniu.

Wyjaśnienie dostępne po zalogowaniu.
