Pytanie 1

W jednostce napędowej o symbolu V6 24V zaleca się wymianę zaworów. Ile zaworów trzeba pobrać z magazynu?

A. 18

B. 24

C. 12

D. 6

Silnik V6 24V, jak sama nazwa wskazuje, jest wyposażony w sześć cylindrów oraz 24 zawory. Oznacza to, że każdy cylinder ma po 4 zawory - dwa dolotowe i dwa wydechowe. W związku z tym, aby przeprowadzić wymianę wszystkich zaworów w takim silniku, należy przygotować 24 sztuki. W praktyce, przy takich wymianach, ważne jest, aby stosować oryginalne części zamienne, które odpowiadają specyfikacjom producenta. W przypadku silników V6, ich konstrukcja oraz rozmieszczenie zaworów wpływają na wydajność oraz osiągi silnika. Należy również pamiętać, że podczas wymiany zaworów warto sprawdzić stan innych komponentów, takich jak uszczelki czy prowadnice zaworów, co może przyczynić się do dłuższej i bardziej efektywnej pracy silnika. Dlatego, przy planowaniu takiej wymiany, dobrze jest mieć na uwadze kompleksowość układu i ewentualne dodatkowe części, jakie mogą być potrzebne.

Pytanie 2

Rysunek przedstawia wyniki pomiaru ciśnienia

A. paliwa na wtryskiwaczach.

B. sprężania silnika ZI.

C. sprężania silnika ZS.

D. oleju silnikowego.

Wybór niewłaściwych odpowiedzi może wynikać z nieporozumienia dotyczącego zasad działania silników spalinowych. Odpowiedzi odnoszące się do sprężania silnika ZS oraz oleju silnikowego są błędne, ponieważ ciśnienie sprężania dotyczy jedynie silników ZI, gdzie proces zapłonu inicjowany jest przez iskrę. Silniki ZS charakteryzują się innymi wartościami ciśnienia w zakresie 2-4 MPa, co znacząco różni się od pomiarów dla silników ZI. Zrozumienie różnic między tymi typami silników jest kluczowe dla poprawnej interpretacji wyników pomiarów. Ponadto, odpowiedzi takie jak "olej silnikowy" czy "paliwo na wtryskiwaczach" mogą wprowadzać w błąd, ponieważ nie odnoszą się do pojęcia ciśnienia sprężania. Olej silnikowy ma swoje własne specyfikacje ciśnienia, ale jest to zupełnie inny parametr, który nie ma wpływu na proces sprężania w cylindrze silnika. Takie niepoprawne wnioski mogą wynikać z mylenia różnych aspektów pracy silnika, co jest częstym błędem wśród osób uczących się o mechanice pojazdów. Zrozumienie zasad funkcjonowania silników oraz ich parametrów roboczych jest kluczowe dla właściwej diagnozy i utrzymania pojazdu w dobrym stanie technicznym.

Pytanie 3

W wyniku przeprowadzonej próby olejowej w czasie pomiaru ciśnienia sprężania w silniku z zapłonem iskrowym stwierdzono wzrost ciśnienia w cylindrze o 0,4 MPa względem pomiaru bez oleju. Najbardziej prawdopodobny zakres uszkodzeń silnika to nieszczelność

A. układu tłok-cylinder.

B. zaworu dolotowego.

C. zaworu wylotowego.

D. uszczelki pod głowicą.

W tym zadaniu kluczowe jest zrozumienie, co dokładnie pokazuje próba olejowa przy pomiarze ciśnienia sprężania. Wielu uczniów odruchowo wskazuje zawory albo uszczelkę pod głowicą, bo kojarzą nieszczelność cylindra głównie z górą silnika. Tymczasem dodanie oleju do cylindra uszczelnia głównie przestrzeń między tłokiem a cylindrem, a nie gniazda zaworowe czy powierzchnię styku głowicy z blokiem. Jeśli nieszczelny byłby zawór dolotowy lub wylotowy, to wlany olej praktycznie nie poprawi wyniku sprężania. Zawory uszczelniają się na styku grzybek–gniazdo, a ta strefa znajduje się w głowicy, wysoko nad lustrem oleju wlanego do cylindra. Uszkodzone lub przypalone zawory dają zwykle stałe, niskie ciśnienie sprężania, które prawie się nie zmienia po próbie olejowej. Dobrym nawykiem diagnostycznym jest wtedy nasłuchiwanie przy ręcznym obracaniu silnikiem lub użycie testera szczelności – powietrze ucieka wtedy wyraźnie przez dolot lub wydech. Podobnie z uszczelką pod głowicą: jej nieszczelność objawia się raczej przedostawaniem się gazów do układu chłodzenia, mieszaniem się płynu chłodniczego z olejem, pęcherzami w zbiorniczku wyrównawczym albo różnicami ciśnienia między sąsiednimi cylindrami. W próbie olejowej wlany olej nie jest w stanie uszczelnić przerwanej uszczelki na styku głowica–blok, więc wzrost ciśnienia byłby znikomy albo żaden. Typowy błąd myślowy polega na tym, że każdą nieszczelność spadku kompresji przypisuje się od razu zaworom lub uszczelce, bo o nich się najwięcej mówi. Tymczasem standardy dobrej diagnostyki silników spalinowych mówią jasno: jeżeli po próbie olejowej ciśnienie wyraźnie rośnie, to winy szukamy w zespole tłok–pierścienie–cylinder, a gdy nie rośnie – dopiero wtedy mocno podejrzewamy zawory lub uszczelkę pod głowicą. Z mojego doświadczenia w warsztacie wynika, że trzymanie się tej prostej zasady bardzo ogranicza niepotrzebne, kosztowne rozbieranie góry silnika, kiedy problem siedzi tak naprawdę w dole.

Pytanie 4

W pojeździe z silnikiem wysokoprężnym przeprowadzono pomiar emisji spalin uzyskując następujące wyniki: CO – 0,4g/km; NOx – 0,19g/km; PM – 0,008g/km; HC-0,03g/km; HC+NOx – 0,28g/km. Na podstawie dopuszczalnych wartości przedstawionych w tabeli, można pojazd zakwalifikować do grupy spełniającej co najwyżej normę

Dopuszczalne wartości emisji spalin w poszczególnych normach EURO dla pojazdów z silnikiem wysokoprężnym
emisja [g/km]	EURO 1	EURO 2	EURO 3	EURO 4	EURO 5	EURO 6
CO	3,16	1	0,64	0,5	0,5	0,5
HC	-	0,15	0,06	0,05	0,05	0,05
NOx	-	0,55	0,5	0,25	0,18	0,08
HC+NOx	1,13	0,7	0,56	0,3	0,23	0,17
PM	0,14	0,08	0,05	0,009	0,005	0,005

A. EURO 6

B. EURO 3

C. EURO 4

D. EURO 5

Wybór normy EURO 3, EURO 5 lub EURO 6 jako odpowiedzi na to pytanie jest nieprawidłowy z kilku powodów. Norma EURO 3 dopuszcza wyższe limity emisji tlenku węgla (CO) wynoszące 2,3 g/km oraz tlenków azotu (NOx) na poziomie 0,5 g/km, co oznacza, że pojazd zakwalifikowany do tej normy mógłby emitować znacznie więcej zanieczyszczeń niż zmierzone wartości. Takie rozumienie norm skutkuje błędnym wnioskiem o spełnieniu standardów dla pojazdów EURO 3, ponieważ w rzeczywistości emisje muszą być niższe i dostosowane do aktualnych wymagań ochrony środowiska. Z kolei norma EURO 5 charakteryzuje się bardziej rygorystycznymi limitami, które znacznie obniżają dopuszczalne wartości emisji NOx do 0,18 g/km, co sprawia, że pojazd z pomiarem 0,19 g/km już nie spełnia tej normy. Natomiast norma EURO 6 wprowadza jeszcze surowsze wymagania, w tym limit 0,08 g/km dla NOx, co czyni niemożliwym zakwalifikowanie pojazdu do tej grupy, biorąc pod uwagę uzyskane wyniki. Typowe błędy myślowe, które prowadzą do takich niepoprawnych wniosków, dotyczą braku zrozumienia różnic między normami oraz ich progresywnego zaostrzania w kontekście ochrony środowiska i zdrowia ludzi.

Pytanie 5

Sonda lambda stanowi element, który znajduje się w systemie

A. chłodzenia

B. zasilania

C. hamulcowym

D. wydechowym

Wybór odpowiedzi związanych z chłodzeniem, hamulcowym czy zasilaniem układu wydechowego nie jest prawidłowy, ponieważ te elementy nie mają związku z funkcją, jaką pełni sonda lambda. Układ chłodzenia w pojazdach odpowiada za regulację temperatury silnika, aby zapobiec przegrzaniu. Kluczowe elementy tego układu to chłodnica, pompa wodna i termostat, które nie mają nic wspólnego z pomiarem stężenia tlenu w spalinach. W kontekście układu hamulcowego, jego głównym celem jest zapewnienie efektywnego zatrzymywania pojazdu, a jego komponenty, takie jak tarcze, klocki i płyn hamulcowy, nie są zaangażowane w proces spalania. Z kolei system zasilania, który obejmuje dostarczanie paliwa do silnika, również nie ma bezpośredniego związku z funkcją sondy lambda, choć może wpływać na jej działanie poprzez jakość mieszanki paliwowo-powietrznej. Zrozumienie różnych układów pojazdu oraz ich funkcji jest kluczowe, aby uniknąć błędnych wniosków o ich współdziałaniu. W przypadku sondy lambda, jej obecność w układzie wydechowym jest związana z potrzebą monitorowania i regulacji emisji spalin, co nie ma miejsca w innych układach pojazdu.

Pytanie 6

Podczas instalacji nowej uszczelki pod głowicą, co należy zrobić w pierwszej kolejności?

A. dokręcić śruby głowicy w odpowiedniej sekwencji

B. sprawdzić ciśnienie sprężania w cylindrach

C. dokręcić śruby przy użyciu klucza oczkowego

D. sprawdzić ustawienie luzów zaworowych

Dokręcanie śrub głowicy w odpowiedniej kolejności jest kluczowym krokiem w montażu nowej uszczelki pod głowicą. Proces ten ma na celu zapewnienie równomiernego rozkładu sił na uszczelce, co w konsekwencji zapobiega jej nieszczelności i umożliwia prawidłowe działanie silnika. Dobre praktyki wskazują na zastosowanie sekwencji dokręcania, która zazwyczaj zaczyna się od śrub centralnych i przechodzi w stronę zewnętrznych, co pozwala na stopniowe i kontrolowane napięcie. Właściwe dokręcenie śrub zgodnie z zaleceniami producenta, które często są podane w dokumentacji technicznej lub książkach serwisowych, jest niezbędne dla zachowania integralności silnika. Niewłaściwe dokręcenie może prowadzić do przemieszczenia głowicy, co w efekcie skutkuje uszkodzeniem uszczelki, a nawet całej jednostki napędowej. Dlatego też przed przystąpieniem do dokręcania konieczne jest dokładne zapoznanie się z instrukcjami i użycie odpowiedniego klucza dynamometrycznego, aby stosować właściwy moment obrotowy. Przykładem może być dokręcanie głowicy w silnikach typu DOHC, gdzie precyzyjne napięcie jest kluczowe dla utrzymania właściwego ciśnienia sprężania.

Pytanie 7

Za dostarczenie paliwa do cylindra w silniku Diesla odpowiada

A. pompa wtryskowa

B. gaźnik

C. wtryskiwacz

D. pompa paliwowa

Wybór pompy paliwowej, pompy wtryskowej czy gaźnika jako odpowiedzi na to pytanie odzwierciedla typowe nieporozumienia dotyczące funkcji poszczególnych elementów układu zasilania silnika wysokoprężnego. Pompa paliwowa odpowiada za dostarczanie paliwa z zbiornika do silnika, jednak nie jest odpowiedzialna za jego wtrysk do cylindrów. Kontroluje jedynie ciśnienie i przepływ paliwa, co jest niezbędne, ale nie realizuje samego procesu wtrysku. Z kolei pompa wtryskowa, chociaż bliżej związana z procesem wtrysku, sama w sobie nie wtryskuje paliwa do cylindra, a jedynie przygotowuje je do tego, co wykonuje wtryskiwacz. Gaźnik, z kolei, jest komponentem przestarzałym w kontekście silników wysokoprężnych, gdyż stosowany jest głównie w silnikach benzynowych. Działa na innej zasadzie, polegając na mieszaniu powietrza z paliwem w odpowiednich proporcjach. To rozróżnienie między różnymi elementami układu zasilania jest kluczowe dla zrozumienia działania silników wysokoprężnych i ich efektywności. Użytkownicy często mylą te pojęcia, co prowadzi do błędnych wniosków i trudności w właściwej diagnozie problemów związanych z układem paliwowym.

Pytanie 8

Czas wymiany rozrządu wynosił 5 godzin. Zakup części do rozrządu kosztował 500 zł netto. Stawka za roboczogodzinę to 100 zł netto. Stawka VAT na towary i usługi wynosi 23%. Jaką kwotę zapłaci klient serwisu za wymianę rozrządu?

A. 1000 zł

B. 1230 zł

C. 1150 zł

D. 1049 zł

Błędne odpowiedzi mogą wynikać z niezrozumienia zasad obliczania kosztów usług i podatków. Na przykład, niektórzy mogą pomylić całkowity koszt netto z kwotą brutto, co prowadzi do nieprawidłowego oszacowania. Inna powszechna pomyłka dotyczy niewłaściwego obliczenia wartości VAT. Koszt części zamiennych i robocizny powinien być najpierw zsumowany, aby otrzymać całkowity koszt netto, a następnie dopiero można obliczyć podatek. Często zdarza się, że osoby mylą pojęcia „koszt” i „cena”, co może skutkować błędnymi kalkulacjami. Ważne jest również, aby pamiętać o tym, jakie elementy powinny być uwzględnione w kosztach, a jakie nie. Na przykład niektóre osoby mogą zapomnieć o uwzględnieniu robocizny lub pomylić stawki godzinowe. Standardowe praktyki w branży motoryzacyjnej jasno wskazują, że należy zachować przejrzystość w kalkulacji kosztów, aby klienci mieli pełną świadomość wydatków. Dokładne rozumienie zasad wyceny usług i umiejętność prawidłowego obliczania podatków to kluczowe umiejętności dla każdego specjalisty w branży.

Pytanie 9

Na rysunku przedstawiony jest silnik czterosuwowy, który wykonuje suw

A. dolotu.

B. wylotu.

C. pracy.

D. sprężania.

Odpowiedź "sprężania" jest poprawna, ponieważ w silniku czterosuwowym suw sprężania zachodzi, gdy tłok przemieszcza się ku górze, sprężając mieszankę paliwowo-powietrzną w komorze spalania. W tym procesie ciśnienie i temperatura mieszanki wzrastają, co jest kluczowe dla efektywnego działania silnika. W silniku Diesla ten suw ma jeszcze większe znaczenie, ponieważ polega na sprężeniu samego powietrza, co prowadzi do zapłonu paliwa. Przykładem zastosowania wiedzy o suwach silnika jest optymalizacja procesu spalania w silnikach, co pozwala na zwiększenie ich wydajności oraz redukcję emisji spalin. Znajomość cyklu pracy silnika czterosuwowego jest niezbędna nie tylko dla mechaników, ale także dla inżynierów zajmujących się projektowaniem systemów zasilania i kontroli emisji. W praktyce, zrozumienie suwu sprężania pomaga w diagnozowaniu problemów z silnikiem, takich jak nieszczelności w układzie sprężania czy niewłaściwy dobór mieszanki paliwowo-powietrznej, co wpływa na osiągi silnika i jego trwałość.

Pytanie 10

Jaką częścią łączy się wał korbowy z tłokiem?

A. korbowodu

B. sworznia

C. popychacza

D. zaworu

Wiesz, odpowiedź, którą zaznaczyłeś, to korbowód. To naprawdę ważny element w silnikach spalinowych i innych mechanizmach. Jego zadaniem jest przekształcanie ruchu posuwistego tłoka na ruch obrotowy wału korbowego. Bez korbowodu wszystko by się rozjechało. Ciekawostka: korbowody są zwykle wykonane z materiałów takich jak stal czy aluminium wzmocnione kompozytami, bo muszą wytrzymać naprawdę duże obciążenia. Mówiąc o silnikach samochodowych, to jego działanie jest kluczowe dla wydajności całego silnika. W projektowaniu korbowodów zwraca się też uwagę na to, żeby były jak najlżejsze, ale nadal wystarczająco mocne. To ma ogromne znaczenie zwłaszcza w sportach motorowych.

Pytanie 11

Kiedy występuje zjawisko kawitacji?

A. w zaciskach hamulcowych

B. na wale rozrządu

C. w pompie olejowej

D. w pompie cieczy chłodzącej

Kawitacja raczej nie pojawia się na wałku rozrządu, w zaciskach hamulcowych ani w pompie olejowej tak, jak to jest w pompie cieczy chłodzącej. Wałek rozrządu to część silnika, która zarządza zaworami i nie ma tam warunków do powstawania pęcherzyków pary, bo nie dochodzi do odpowiednich zmian ciśnienia i temperatury cieczy. Co do zacisków hamulcowych, to działają one na zasadzie hydrauliki, a nie przez przepływ cieczy, który sprzyja kawitacji. W układzie hamulcowym ciśnienie powinno być na odpowiednim poziomie, żeby uniknąć tego problemu, co jest zgodne z bezpieczeństwem w motoryzacji. Z kolei w przypadku pompy olejowej kawitacja może się pojawić, ale to zupełnie inny temat, bo tu chodzi o utrzymanie odpowiedniego ciśnienia oleju w celu smarowania, co zapobiega uszkodzeniom silnika. Wiesz, często ludzie popełniają błędy w zrozumieniu, jak działają układy hydrauliczne i cieplne, co prowadzi do mylnych skojarzeń z kawitacją. Dlatego warto znać specyfikę każdego z tych elementów, żeby nie popełniać błędów w analizie i projektowaniu różnych układów mechanicznych.

Pytanie 12

Jakie paliwo generuje najniższe wydobycie gazów cieplarnianych?

A. Wodór

B. Benzyna

C. Propan-butan

D. Olej napędowy

Wodór jest uważany za paliwo o najmniejszej emisji gazów cieplarnianych, ponieważ podczas jego spalania powstaje jedynie para wodna, co oznacza, że nie generuje on dwutlenku węgla ani innych szkodliwych substancji. To czyni go bardzo atrakcyjnym rozwiązaniem w kontekście dekarbonizacji transportu i przemysłu. Wodór może być wykorzystywany w ogniwach paliwowych, które przekształcają energię chemiczną bezpośrednio w energię elektryczną, z wysoką efektywnością. Przykłady zastosowania wodoru obejmują transport publiczny w postaci autobusów na ogniwa paliwowe oraz samochody, takie jak Toyota Mirai, które są już dostępne na rynku. W kontekście standardów branżowych, rozwijają się nowe wytyczne dotyczące produkcji i wykorzystania wodoru, takie jak normy ISO 14687 dotyczące czystości wodoru, co jest kluczowe dla zapewnienia jego skutecznego wykorzystania w różnych aplikacjach. W miarę postępu technologii, wodór może odegrać kluczową rolę w przejściu na zrównoważone źródła energii, przyczyniając się do ograniczenia globalnych emisji gazów cieplarnianych.

Pytanie 13

Jasnobłękitna barwa spalin wydobywająca się z układu wydechowego świadczy

A. o zbyt niskiej temperaturze pracy silnika.

B. o zbyt dużym luzie między tłokiem a cylindrem.

C. o dostawaniu się cieczy chłodzącej do cylindrów.

D. o nieszczelności przylgni zaworowych.

Jasnobłękitna barwa spalin to dość charakterystyczny objaw i w diagnostyce silników od lat przyjmuje się, że jest ona związana głównie ze spalaniem oleju silnikowego, a nie z innymi problemami, które często intuicyjnie przychodzą do głowy. Wiele osób myli ją z oznakami przedmuchu płynu chłodniczego czy niewłaściwej temperatury pracy, bo po prostu kojarzą każdy nietypowy dym z „przegrzaniem” albo „uszczelką pod głowicą”. To jest taki typowy skrót myślowy: jest dym – to na pewno chłodzenie, a to nie do końca tak działa. Gdyby do cylindrów dostawała się ciecz chłodząca, spaliny miałyby raczej barwę białą lub białawoszarą, często przypominającą parę wodną, zwłaszcza po rozgrzaniu silnika, kiedy naturalna kondensacja pary wodnej już znika. Dodatkowo pojawiają się inne objawy: ubywanie płynu chłodniczego, „majonez” pod korkiem oleju, pęcherzyki w zbiorniku wyrównawczym. To zupełnie inny zestaw symptomów niż jasnobłękitny dym. Zbyt niska temperatura pracy silnika z kolei nie powoduje typowo niebieskiego dymu, tylko raczej problemy z niedopalaniem mieszanki, wzrost zużycia paliwa, większe zadymienie na ciemno–szaro, a do tego słabe ogrzewanie kabiny i wskazówka temperatury nie dochodząca do zakresu roboczego. Silnik pracujący cały czas na niedogrzaniu ma też przyspieszone zużycie, ale nie w taki sposób, żeby nagle pojawiły się jasnobłękitne spaliny. Nieszczelność przylgni zaworowych skutkuje głównie spadkiem kompresji, nierówną pracą na biegu jałowym, trudnościami z odpalaniem i spadkiem mocy, czasem strzałami w dolot lub wydech, ale sama barwa spalin zwykle się istotnie nie zmienia na niebieskawą. To bardziej problem z uszczelnieniem komory spalania niż z dostawaniem się oleju. Olej może trafiać w okolice zaworów przez zużyte uszczelniacze trzonków zaworowych, ale to inny element niż przylgnia zaworowa i inny mechanizm usterki. Moim zdaniem kluczowy błąd w takim pytaniu polega na tym, że ktoś próbuje powiązać każdy nietypowy dym z przypadkową częścią silnika, zamiast skojarzyć konkretny kolor i zachowanie spalin z typowym zjawiskiem fizycznym. W praktyce warsztatowej rozróżnia się prosto: niebieskawy dym – spalanie oleju, biały dym po rozgrzaniu – często płyn chłodniczy, czarny lub ciemnoszary – zbyt bogata mieszanka albo problemy z wtryskiem. Dopiero potem szuka się przyczyny wewnątrz silnika, ale punkt wyjścia musi być poprawny: jasnobłękitne spaliny to nie chłodziwo, nie temperatura i nie sama przylgnia zaworowa, tylko przede wszystkim nadmierne dostawanie się oleju do komory spalania, bardzo często właśnie przez zbyt duży luz między tłokiem a cylindrem i zużyte pierścienie.

Pytanie 14

Płyn chłodzący podczas jazdy samochodem osiągnął temperaturę 110 °C (czerwone pole na wskaźniku temperatury). Przyczyną może być

A. awaria układu chłodzenia.

B. awaria układu klimatyzacji.

C. przeciążenie alternatora.

D. zatarcie silnika.

Podniesienie temperatury płynu chłodzącego do około 110 °C i wejście wskazówki w czerwone pole praktycznie zawsze oznacza problem z układem chłodzenia silnika. W normalnych warunkach, przy sprawnym termostacie, wentylatorze chłodnicy, odpowiednim poziomie płynu i drożnej chłodnicy, temperatura robocza silnika spalinowego oscyluje zwykle w okolicach 90 °C. Jeżeli widzisz 110 °C, to znaczy, że ciepło wytwarzane przez silnik nie jest skutecznie odprowadzane. Moim zdaniem to jedno z podstawowych zagadnień, które każdy mechanik i kierowca powinien mieć w małym palcu. Do typowych przyczyn awarii układu chłodzenia należą: nieszczelność (wyciek płynu), uszkodzona pompa cieczy chłodzącej, zablokowany lub stale zamknięty termostat, zapchana lub zewnętrznie zabrudzona chłodnica, niesprawny wentylator (np. uszkodzony silnik, przekaźnik, czujnik temperatury) albo zapowietrzenie układu po nieprawidłowej wymianie płynu. W praktyce warsztatowej dobrą zasadą jest zawsze zaczynać diagnostykę od prostych rzeczy: sprawdzić poziom płynu w zbiorniczku wyrównawczym, obejrzeć węże pod kątem wycieków i spuchnięć, sprawdzić czy wentylator załącza się przy wzroście temperatury oraz dotknąć (ostrożnie!) górny i dolny przewód chłodnicy – czy mają zbliżoną temperaturę po rozgrzaniu. Jeżeli jeden jest gorący, a drugi wyraźnie chłodny, to może świadczyć o problemie z termostatem lub przepływem płynu. Z mojego doświadczenia wynika, że ignorowanie czerwonego pola kończy się często przegrzaniem silnika, uszkodzeniem uszczelki pod głowicą, a nawet pęknięciem głowicy. Dobra praktyka eksploatacyjna mówi jasno: po zauważeniu przegrzewania zatrzymujemy pojazd tak szybko jak to bezpieczne, wyłączamy silnik, nie otwieramy od razu korka zbiorniczka (ryzyko poparzenia) i dopiero po ostudzeniu układu szukamy przyczyny albo oddajemy auto do serwisu. Poprawna odpowiedź „awaria układu chłodzenia” dokładnie opisuje tę sytuację.

Pytanie 15

Zanim silnik zostanie usunięty z pojazdu, co należy najpierw wykonać?

A. odłączyć klemę akumulatora

B. spuścić olej z silnika

C. odłączyć przewody elektryczne

D. odkręcić skrzynię biegów

Odłączenie klemy akumulatora przed wymontowaniem silnika jest kluczowym krokiem w procesie demontażu, ponieważ zapewnia bezpieczeństwo zarówno dla osoby pracującej przy pojeździe, jak i dla samego pojazdu. Praca z układem elektrycznym pojazdu, w tym z silnikiem, bez odłączenia źródła zasilania może prowadzić do zwarć, uszkodzeń komponentów elektronicznych oraz niebezpiecznych sytuacji, jak porażenie prądem. Dobry praktyka inżynieryjna nakazuje, aby przed rozpoczęciem jakichkolwiek prac serwisowych związanych z silnikiem najpierw odłączyć klemę ujemną akumulatora, a następnie klemę dodatnią, co zapewnia nie tylko bezpieczeństwo, ale również możliwość wykonania prac w sposób uporządkowany. Dodatkowo, takie postępowanie minimalizuje ryzyko przypadkowego uruchomienia silnika, co może być niebezpieczne podczas prac naprawczych. W praktyce, profesjonaliści stosują ten krok jako standard, aby wyeliminować ryzyko związane z operacjami elektrycznymi oraz zapewnić bezpieczeństwo w warsztacie.

Pytanie 16

Filtr cząstek stałych jest zazwyczaj wykorzystywany w systemach wydechowych silników o zapłonie

A. samoczynnym z wtryskiem pośrednim

B. iskrowym z wtryskiem pośrednim

C. iskrowym z wtryskiem bezpośrednim

D. samoczynnym z wtryskiem bezpośrednim

Silniki o zapłonie samoczynnym z wtryskiem pośrednim nie są typowymi układami, które wykorzystują filtry cząstek stałych. Wtrysk pośredni charakteryzuje się innym procesem spalania paliwa, co powoduje, że emisja cząstek stałych jest zazwyczaj mniej intensywna, ale wciąż wymaga kontroli, aby spełnić normy emisji. Natomiast silniki iskrowe, zarówno te z wtryskiem pośrednim, jak i bezpośrednim, operują na innej zasadzie – wykorzystują mieszankę powietrza i paliwa, co sprawia, że ich emisje, w tym cząstki stałe, są zupełnie inne niż w przypadku silników Diesla. Wtrysk bezpośredni w silnikach iskrowych może poprawić efektywność spalania, ale nie generuje takiej samej ilości cząstek stałych, co w silnikach Diesla, ponieważ proces spalania jest bardziej kontrolowany i czystszy. Pomijając te różnice, wiele osób myli funkcje filtrów cząstek stałych i katalizatorów, które są powszechnie stosowane w silnikach iskrowych, co prowadzi do nieporozumień w zakresie ich zastosowania. Ważne jest, aby zrozumieć, że filtry cząstek stałych są zaprojektowane głównie do pracy w silnikach Diesla, a ich rola w silnikach iskrowych, a nawet w silnikach o zapłonie samoczynnym z wtryskiem pośrednim, jest znacznie ograniczona.

Pytanie 17

Pierwsze, w dziejach motoryzacji elektroniczne urządzenie sterujące – system Motronic firmy Bosch – używano do sterowania

A. układem przeciwpoślizgowym.

B. skrzynką przekładniową.

C. centralnym blokowaniem drzwi.

D. układem wtryskowo-zapłonowym.

System Motronic firmy Bosch to tak naprawdę zintegrowany elektroniczny układ sterujący całym procesem zasilania i zapłonu silnika, czyli właśnie układem wtryskowo‑zapłonowym. W praktyce oznacza to, że jeden sterownik ECU zbiera sygnały z wielu czujników (położenia wału korbowego, temperatury cieczy chłodzącej, temperatury zasysanego powietrza, czujnika spalania stukowego, sondy lambda, przepływomierza powietrza itd.) i na tej podstawie wylicza zarówno dawkę paliwa, jak i kąt wyprzedzenia zapłonu. To był duży przeskok w stosunku do starszych rozwiązań, gdzie gaźnik i mechaniczny aparat zapłonowy działały w zasadzie niezależnie i dość „topornie”. Dzięki Motronicowi udało się poprawić kulturę pracy silnika, zmniejszyć zużycie paliwa, ograniczyć emisję spalin i ułatwić rozruch w różnych warunkach (mróz, duże obciążenie, nagrzany silnik). W serwisie oznacza to, że przy diagnozie usterek związanych z pracą silnika – nierówne obroty, brak mocy, wysokie spalanie, wypadanie zapłonów – trzeba patrzeć na układ wtryskowo‑zapłonowy jako całość, a nie osobno na „paliwo” i osobno na „iskrę”. Moim zdaniem to właśnie zrozumienie roli sterownika Motronic i jego współpracy z czujnikami jest kluczowe przy współczesnej diagnostyce: odczyt parametrów bieżących, korekt dawki paliwa, kąta zapłonu, sygnałów z sond lambda, to dziś standardowa procedura. W wielu nowszych pojazdach zasada pozostała podobna, tylko rozbudowano funkcje (sterowanie turbosprężarką, zmiennymi fazami rozrządu, EGR itp.), ale fundament – elektroniczne sterowanie układem wtryskowo‑zapłonowym – wywodzi się właśnie z takich systemów jak Motronic.

Pytanie 18

Jakiej wielkości nie można określić, korzystając z metody pomiaru bezpośredniego?

A. Średnicy tłoka

B. Grubości pierścienia

C. Objętości cylindra

D. Średnicy sworznia tłokowego

Objętości cylindra nie można zmierzyć metodą pomiaru bezpośredniego, ponieważ wymaga ona zastosowania bardziej skomplikowanych technik obliczeniowych. Objętość cylindryczna zależy od jego wymiarów, takich jak średnica i wysokość, ale sama w sobie nie jest wymiarem, który można bezpośrednio zmierzyć. W praktyce pomiar objętości często przeprowadza się za pomocą metod pośrednich, takich jak wypełnienie cylindra cieczą czy gazem, a następnie obliczenie objętości na podstawie zmierzonych wartości. W branży inżynieryjnej i mechanicznej standardem jest stosowanie równań matematycznych, takich jak V = πr²h, gdzie V to objętość, r to promień podstawy, a h to wysokość. Przykłady zastosowań obejmują projektowanie silników spalinowych, gdzie precyzyjne obliczenia objętości cylindrów są kluczowe dla efektywności silnika oraz jego wydajności.

Pytanie 19

Miarodajną weryfikację gładzi cylindrów, przeprowadza się na podstawie

A. pomiarów średnic cylindrów przy użyciu średnicówki.

B. oględzin wzrokowych.

C. badania dotykowego.

D. pomiarów średnic cylindrów przy użyciu suwmiarki.

Ocena gładzi cylindrów wyłącznie dotykiem albo samym wzrokiem to typowy nawyk z „garażowych” napraw, który w profesjonalnej diagnostyce silników jest po prostu niewystarczający. Owszem, doświadczony mechanik, przesuwając palcem po gładzi, jest w stanie wyczuć wyraźne progi, rysy czy zatarcia, a przy dobrym oświetleniu zobaczy ślady honowania albo ich brak. Problem w tym, że takie metody są mocno subiektywne i nie dają żadnej liczbowej informacji, czyli nie wiemy, czy cylinder mieści się jeszcze w tolerancjach producenta, czy już zdecydowanie je przekracza. Badanie dotykowe i oględziny wzrokowe są przydatne jako wstępna ocena, ale nie mogą być podstawą decyzji o szlifie lub doborze nadwymiarowych tłoków. Podobnie użycie suwmiarki do pomiaru średnicy cylindra jest złudnie kuszące, bo narzędzie jest pod ręką i wydaje się „wystarczająco dokładne”. W praktyce szczęki suwmiarki nie są przystosowane do precyzyjnych pomiarów wewnętrznych na takiej głębokości i w tak małych tolerancjach. Trudno ją ustawić idealnie prostopadle, łatwo o przekoszenie, a odczyt z dokładnością do 0,1 mm to za mało przy typowych luzach tłok–cylinder rzędu kilku setnych milimetra. Z mojego doświadczenia to częsta pułapka: ktoś mierzy suwmiarką, wychodzi mu „w normie”, a potem silnik po remoncie ma słabą kompresję albo bierze olej, bo rzeczywiste zużycie było większe, niż pokazał przyrząd. Dobre praktyki branżowe i instrukcje serwisowe producentów silników wyraźnie wskazują na użycie średnicówek i mikrometrów jako podstawowych narzędzi do oceny geometrii cylindrów. Bez tego nie da się rzetelnie stwierdzić owalizacji, stożkowatości czy lokalnych wytarć, a więc nie ma mowy o miarodajnej, powtarzalnej weryfikacji gładzi. Krótko mówiąc: oko, palec i suwmiarka mogą coś podpowiedzieć, ale nie zastąpią prawidłowego pomiaru średnicówką.

Pytanie 20

W mechanizmie silnika tłokowo-korbowego występują zmieniające się obciążenia, które prowadzą do uszkodzeń śrub korbowodowych na skutek

A. zużycia mechanicznego

B. zużycia w wyniku erozji

C. starzenia się materiału

D. zmęczenia struktury materiałowej

Starzenie materiału odnosi się do degradacji właściwości materiałów na skutek długotrwałego oddziaływania czynników środowiskowych, takich jak temperatura, wilgotność czy promieniowanie UV. Proces ten jest istotny w kontekście materiałów eksploatowanych w ekstremalnych warunkach, ale nie jest główną przyczyną uszkodzeń śrub korbowodowych w silnikach. Zużycie erozyjne to proces, w którym materiał jest usuwany poprzez ścieranie lub uderzenia cząstek. Jest to zjawisko zachodzące w elementach narażonych na przepływ mediów, jak w przypadku turbin czy sprężarek, ale w silnikach tłokowych nie jest to dominujący mechanizm uszkodzeń. Zużycie mechaniczne wiąże się z ogólnym procesem eksploatacji, ale nie wyjaśnia specyfiki uszkodzeń wynikających z cyklicznych obciążeń. Rozpoznanie głównych przyczyn uszkodzeń i stosowanie odpowiednich metod analizy, takich jak analiza przyczyn źródłowych (RCA), jest kluczowe, aby poprawnie zrozumieć mechanizm uszkodzeń i zapobiegać im. Zrozumienie tych procesów jest istotne dla inżynierów zajmujących się projektowaniem i utrzymaniem silników, aby mogli podejmować skuteczne decyzje dotyczące wyboru materiałów oraz technologii produkcji.

Pytanie 21

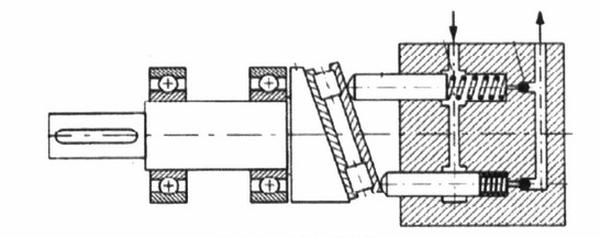

Na rysunku przedstawiono zasadę działania sprężarki

A. typu Scroll.

B. tłokowej.

C. zębatej.

D. łopatkowej.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sprężarka tłokowa, jak wskazuje rysunek, jest jednym z najczęściej stosowanych typów sprężarek w różnych gałęziach przemysłu. Jej działanie opiera się na ruchu tłoka w cylindrze, co umożliwia zasysanie gazu i jego sprężanie w jednym cyklu. Tłok porusza się w górę i w dół, tworząc podciśnienie, które zasysa gaz do wnętrza cylindra, a następnie spręża go w fazie wyporu. Dzięki temu uzyskuje się wysokie ciśnienie sprężonego gazu, które znajduje zastosowanie w chłodnictwie, klimatyzacji, a także w wielu procesach przemysłowych, gdzie wymagane jest dostarczenie sprężonego powietrza lub gazów. Ponadto, sprężarki tłokowe charakteryzują się prostą budową, co ułatwia ich konserwację i naprawę, a także stosunkowo niskimi kosztami produkcji. W kontekście standardów branżowych, sprężarki te są często zgodne z normami ISO, co zapewnia ich wysoką jakość i niezawodność w działaniu.

Pytanie 22

Podstawowym aspektem naprawy wiążącej się z wymianą uszczelki pod głowicą w silniku diesla jest odpowiedni jej wybór w odniesieniu do

A. grubości

B. elastyczności

C. twardości

D. długości

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór odpowiedniej grubości uszczelki pod głowicą jest kluczowym elementem w procesie naprawy silnika wysokoprężnego. Grubość uszczelki wpływa na szczelność połączenia między głowicą cylindrów a blokiem silnika, co jest niezbędne do prawidłowego funkcjonowania silnika. Zbyt cienka uszczelka może prowadzić do nieszczelności, co skutkuje wyciekami płynów chłodzących lub oleju oraz możliwym uszkodzeniem silnika z powodu przegrzania. Z kolei zbyt gruba uszczelka może zmienić geometrię komory spalania, co wpłynie na efektywność procesu spalania i może prowadzić do spadku mocy silnika. W praktyce, dobór grubości uszczelki powinien opierać się na specyfikacji producenta, która zazwyczaj zawiera szczegółowe informacje na temat odpowiednich wartości grubości dla danego modelu silnika. Dobrą praktyką jest również sprawdzenie stanu powierzchni uszczelnianych, aby upewnić się, że nie ma nierówności, które mogłyby wpłynąć na szczelność. Ponadto, korzystanie z uszczelek od renomowanych producentów, które spełniają określone normy jakościowe, jest zalecane w celu zapewnienia długotrwałej trwałości i niezawodności naprawy.

Pytanie 23

Krzywa charakterystyki zewnętrznej silnika oznaczona symbolem "X" obrazuje

A. moc silnika N.

B. moment obrotowy silnika Mo

C. jednostkowe zużycie paliwa Ge

D. sekundowe zużycie paliwa ge

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "moc silnika N" jest poprawna, ponieważ krzywa charakterystyki zewnętrznej silnika, oznaczona symbolem "X", rzeczywiście przedstawia moc, którą silnik generuje w funkcji prędkości obrotowej. Moc silnika jest kluczowym parametrem w kontekście wydajności i efektywności działania silników spalinowych oraz elektrycznych. W praktyce, moc silnika determinuje zdolność pojazdu do przyspieszania oraz przewożenia obciążenia. W standardach branżowych, takich jak normy ISO, moc silnika jest mierzona w jednostkach kilowatów (kW) lub koni mechanicznych (KM), co jest istotne w procesie certyfikacji i oceny wydajności pojazdów. Przykładem zastosowania wiedzy o mocach silników jest dobór odpowiedniego silnika do konkretnego zastosowania, jak na przykład w maszynach budowlanych czy pojazdach osobowych, gdzie moc musi być odpowiednio skorelowana z wymaganiami dotyczącymi prędkości i obciążenia. Dlatego zrozumienie charakterystyki mocy silnika jest kluczowe dla inżynierów w dziedzinie mechaniki i automatyki.

Pytanie 24

Rezonator Helmholta (Helmholza) jest stosowany

A. w układzie wylotowym silnika.

B. w układzie dolotowym silnika.

C. w układzie zapłonowym silnika.

D. w układzie zasilania silnika.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Rezonator Helmholta w motoryzacji stosuje się właśnie w układzie dolotowym silnika, więc wybór tej odpowiedzi jest merytorycznie trafny. Ten element to w uproszczeniu komora połączona z przewodem dolotowym wąskim kanałem. Działa jak „tłumik” określonej częstotliwości drgań ciśnienia powietrza w kolektorze ssącym. W praktyce chodzi o to, żeby wygasić niekorzystne fale ciśnienia albo wręcz odwrotnie – wykorzystać zjawiska falowe do poprawy napełniania cylindrów przy konkretnych obrotach. Producenci wykorzystują rezonatory Helmholta, żeby zmniejszyć hałas zasysanego powietrza (szum dolotu), wyrównać przebieg momentu obrotowego i poprawić kulturę pracy silnika, szczególnie w zakresie średnich obrotów. W wielu nowoczesnych silnikach benzynowych widać na kolektorze dolotowym dodatkowe „bańki”, puszki albo boczne komory – to właśnie rezonatory. Moim zdaniem fajne jest to, że to rozwiązanie jest pasywne, nie wymaga zasilania ani sterowania, a jednak ma realny wpływ na akustykę i osiągi. W dokumentacjach serwisowych producentów (np. VW, BMW, Toyota) często znajdziesz je opisane jako „resonance chamber” lub „Helmholtz resonator” w części dotyczącej układu zasilania powietrzem. Dobra praktyka warsztatowa jest taka, żeby przy modyfikacjach dolotu (tzw. stożki, sportowe układy dolotowe) brać pod uwagę, że usunięcie rezonatora może pogorszyć elastyczność silnika i zwiększyć hałas. W regulaminach dotyczących hałasu pojazdów też pośrednio uwzględnia się takie elementy, bo pomagają spełnić normy akustyczne bez skomplikowanej elektroniki.

Pytanie 25

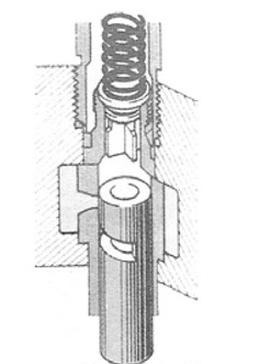

Rysunek przedstawia ustawienie tłoczka sekcji tłoczącej rzędowej pompy wtryskowej w położeniu

A. końca tłoczenia.

B. napełniania.

C. opróżniania.

D. początku tłoczenia.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to 'początek tłoczenia'. W tej fazie tłoczek wtryskowy jest na górze, co oznacza, że silnik zaraz przejdzie do etapu wtrysku paliwa. Kiedy tłoczek zaczyna opadać, to ciśnienie w pompie rośnie, a to otwiera zawór wtryskiwacza. Tak więc, paliwo trafia do komory spalania, co jest mega ważne dla prawidłowego działania silnika. Dobrze zaprojektowane systemy wtryskowe powinny precyzyjnie dozować paliwo, bo to wpływa na moc silnika i emisję spalin. Musisz pamiętać, że odpowiedni moment i ilość wtrysku to podstawa w inżynierii mechanicznej i automatyce. Zrozumienie, jak działa pompa wtryskowa i jej etapy, to klucz do diagnozowania i naprawy systemów zasilania silnika.

Pytanie 26

Na rysunku przedstawiono zestaw do kontroli szczelności

A. układu chłodzenia.

B. cylindrów.

C. klimatyzacji.

D. układu smarowania.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to układ chłodzenia, ponieważ zestaw przedstawiony na rysunku jest testerem ciśnienia układu chłodzenia, zaprojektowanym do oceny szczelności tego układu w pojazdach mechanicznych. Tester ten działa poprzez podniesienie ciśnienia w systemie chłodzenia i monitorowanie, czy ciśnienie pozostaje stabilne. W przypadku obecności nieszczelności, ciśnienie zacznie spadać, co wskazuje na wyciek płynu chłodzącego. Praktyczne zastosowanie tego narzędzia jest kluczowe dla zapewnienia prawidłowego działania silnika, ponieważ nieszczelności w układzie chłodzenia mogą prowadzić do przegrzewania się silnika, co z kolei może powodować poważne uszkodzenia. Zgodnie z dobrą praktyką, regularne sprawdzanie szczelności układu chłodzenia jest zalecane podczas rutynowych przeglądów technicznych, co może znacznie zwiększyć trwałość komponentów silnika oraz obniżyć koszty naprawy.

Pytanie 27

W systemach chłodzenia silnika cyrkulacja cieczy chłodzącej jest realizowana przez

A. pompę tłoczkową

B. pompę membranową

C. pompę zębatą

D. pompę wirnikową

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pompa wirnikowa jest kluczowym elementem układu chłodzenia silnika, który zapewnia odpowiedni przepływ cieczy chłodzącej przez silnik i chłodnicę. Dzięki swojemu działaniu umożliwia skuteczne odprowadzanie ciepła powstającego podczas pracy silnika, co zapobiega przegrzewaniu się jednostki napędowej. W odróżnieniu od innych typów pomp, pompa wirnikowa charakteryzuje się wysoką efektywnością oraz zdolnością do wytwarzania dużego ciśnienia, co jest niezbędne w warunkach zmiennej objętości cieczy i różnorodnych obciążeń silnika. Przykładowo, w nowoczesnych samochodach osobowych pompy wirnikowe są często stosowane jako integralna część układu chłodzenia, co pozwala na uzyskanie optymalnych parametrów pracy silnika. W branży motoryzacyjnej standardem stało się wykorzystywanie pomp wirnikowych w silnikach spalinowych, co potwierdzają liczne badania oraz normy ISO, które określają wymogi dotyczące wydajności i niezawodności tych komponentów.

Pytanie 28

Jakim urządzeniem dokonuje się pomiaru temperatury zamarzania cieczy chłodzącej?

A. pirometrem

B. wakuometrem

C. refraktometrem

D. multimetrem

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pomiar temperatury krzepnięcia cieczy chłodzącej za pomocą refraktometru jest powszechnie stosowaną metodą w przemyśle oraz laboratoriach. Refraktometr mierzy współczynnik załamania światła cieczy, który zmienia się w zależności od jej temperatury oraz stężenia rozpuszczonych substancji. W momencie krzepnięcia temperatury cieczy zmieniają się drastycznie, co wpływa na jej właściwości optyczne. Dlatego refraktometr jest w stanie dokładnie określić punkt krzepnięcia. Przykładem zastosowania tej metody jest kontrola jakości płynów chłodzących w układach chłodzenia silników, gdzie dokładne pomiary temperatury krzepnięcia pozwalają na zapobieganie uszkodzeniom w niskotemperaturowych warunkach pracy. Warto również zauważyć, że refraktometr, zgodnie z normami ASTM D1218, powinien być kalibrowany w celu osiągnięcia wysokiej dokładności pomiarów, co jest kluczowe w zapewnieniu niezawodności systemów chłodzenia.

Pytanie 29

Podczas pomiaru ciśnienia oleju w silniku, mechanik zauważył zbyt wysokie ciśnienie przy zwiększonych obrotach silnika. Możliwą przyczyną podwyższenia ciśnienia może być

A. uszkodzony zawór przelewowy pompy olejowej

B. zbyt wysoki poziom oleju

C. zużycie łożysk głównych wału korbowego

D. zbyt wysoka temperatura pracy silnika

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Uszkodzony zawór przelewowy pompy olejowej jest istotnym elementem układu smarowania silnika. Jego głównym zadaniem jest utrzymanie odpowiedniego ciśnienia oleju poprzez regulację przepływu oleju. W przypadku uszkodzenia zaworu przelewowego, olej może być zbyt mocno pompowany do układu, co prowadzi do nadmiernego ciśnienia, zwłaszcza przy wyższych prędkościach obrotowych silnika. To zjawisko może skutkować nie tylko uszkodzeniem samego zaworu, ale także innych komponentów silnika, takich jak uszczelki, które mogą nie wytrzymać tak wysokiego ciśnienia. Przykładowo, w silnikach sportowych, gdzie ciśnienie oleju ma kluczowe znaczenie dla wydajności, regularne sprawdzanie i konserwacja zaworu przelewowego jest niezbędna. Standardy branżowe zalecają przeprowadzanie takich kontroli co najmniej raz w roku lub po każdym większym serwisie, aby uniknąć poważnych awarii. Właściwe utrzymanie układu smarowania jest kluczowe dla zapewnienia długotrwałej i niezawodnej pracy silnika.

Pytanie 30

W układzie smarowania silnika stosuje się najczęściej pompy

A. nurnikowe.

B. tłoczkowe.

C. membranowe.

D. zębate.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
W układach smarowania silników spalinowych w praktyce warsztatowej i w konstrukcjach fabrycznych stosuje się głównie pompy zębate i to właśnie z kilku bardzo konkretnych powodów. Pompa zębata jest prosta konstrukcyjnie, ma mało elementów ruchomych, dzięki czemu jest trwała, tania w produkcji i odporna na zanieczyszczenia w oleju. Z mojego doświadczenia, przy przeglądach silników osobówek i dostawczaków, jeśli rozbierasz miskę olejową, to w 99% przypadków zobaczysz właśnie małą, zwartą pompę zębatą napędzaną z wału korbowego lub z rozrządu. Takie pompy zapewniają stałe ciśnienie oleju w szerokim zakresie obrotów silnika, co jest kluczowe dla prawidłowego smarowania panewek, wałka rozrządu, turbosprężarki czy popychaczy hydraulicznych. Dobrą praktyką konstrukcyjną jest, żeby pompa była samossąca i zdolna do pracy na oleju o różnej lepkości, szczególnie przy rozruchu na zimno – pompa zębata spełnia te wymagania bardzo dobrze. W literaturze i normach dotyczących budowy silników (np. katalogi producentów, dane serwisowe) praktycznie zawsze przy opisie układu smarowania znajdziesz określenie „pompa oleju zębata” albo „pompa oleju zębata zębowa wewnętrzna”. W ciężarówkach, maszynach budowlanych czy ciągnikach rolniczych też dominuje ten typ, bo dobrze znosi długotrwałe obciążenia i wysoką temperaturę oleju. Moim zdaniem warto to sobie skojarzyć: silnik spalinowy + ciśnieniowy układ smarowania = pompa zębata jako standard branżowy.

Pytanie 31

Podczas zakupu panewek łożysk głównych wału korbowego warto zwrócić uwagę na

A. sekwencję montowanych korbowodów

B. instalację tylko nowych panewek

C. właściwe osadzenie panewek względem otworów olejowych

D. zastosowanie odpowiedniego luzu montażowego umożliwiającego obrót panewek w korpusie

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiednie osadzenie panewek w stosunku do otworów olejowych jest kluczowe dla prawidłowego funkcjonowania łożysk głównych wału korbowego. Paneweczki, jako elementy współpracujące z wałem korbowym, muszą być właściwie ustawione, aby zapewnić odpowiedni przepływ oleju smarującego, co jest niezbędne dla zmniejszenia tarcia i zapobiegania zużyciu. W przypadku niewłaściwego osadzenia, możliwe są zastoje oleju, co prowadzi do przegrzewania się komponentów oraz ich przedwczesnego uszkodzenia. Praktyczne zastosowanie tej zasady obejmuje dokładne wyrównanie panewek z otworami olejowymi podczas montażu, co można osiągnąć poprzez użycie specjalnych narzędzi pomiarowych, takich jak suwmiarki czy mikrometry, które pozwalają na precyzyjne dopasowanie. Zgodnie z wytycznymi producentów silników, ważne jest również, aby przed montażem sprawdzić czystość powierzchni oraz stan panewek, co przyczynia się do ich długotrwałej eksploatacji i efektywności działania silnika.

Pytanie 32

Elementami wałka rozrządu są

A. gniazda.

B. łożyska.

C. krzywki.

D. pierścienie.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
W wałku rozrządu kluczowym elementem roboczym są krzywki i to właśnie one decydują o pracy całego układu rozrządu. Krzywka ma specjalnie ukształtowany obrys, który zamienia ruch obrotowy wałka na ruch posuwisto-zwrotny dźwigienek, popychaczy albo szklanek. Dzięki temu zawory otwierają się i zamykają w ściśle określonych momentach i na określoną wysokość. W praktyce warsztatowej, gdy ogląda się zużyty silnik, bardzo często sprawdza się właśnie stan powierzchni krzywek – czy nie są wytarte, zarysowane, czy profil nie jest „spłaszczony”. Zużyta krzywka powoduje spadek wzniosu zaworu, a więc gorsze napełnianie cylindra mieszanką lub powietrzem, co od razu widać po spadku mocy, nierównej pracy i problemach z emisją spalin. Moim zdaniem każdy mechanik, który bierze do ręki wałek rozrządu, automatycznie patrzy na krzywki, bo to one są sercem tego elementu. W materiałach producentów wałków i w katalogach części zawsze podkreśla się twardość warstwy wierzchniej krzywek, ich hartowanie, szlifowanie oraz dokładność wykonania profilu. To ma bezpośredni wpływ na trwałość silnika i kulturę jego pracy. W nowoczesnych jednostkach spotyka się także wałki z krzywkami o zmiennym profilu lub rozdzielane wałki rozrządu w systemach typu VVT/VANOS, ale zasada jest ta sama – elementem roboczym, który steruje zaworami, pozostaje krzywka. W praktyce serwisowej przy wymianie wałka zawsze zaleca się również kontrolę luzów zaworowych właśnie pod kątem prawidłowej współpracy krzywka–popychacz.

Pytanie 33

SL/CH 5W/40 to oznaczenie oleju silnikowego, który można zastosować

A. w silniku czterosuwowym z zapłonem iskrowym lub samoczynnym.

B. w silniku dwusuwowym z zapłonem iskrowym.

C. tylko w silniku czterosuwowym z zapłonem samoczynnym.

D. tylko w silniku czterosuwowym z zapłonem iskrowym.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Oznaczenie SL/CH 5W/40 mówi nam tak naprawdę dwie rzeczy: jakiej klasy jakościowej jest olej oraz jaki ma zakres lepkości. Litery „S” i „C” pochodzą z klasyfikacji API (American Petroleum Institute). „S” jak „spark ignition” oznacza silniki z zapłonem iskrowym (benzynowe), a „C” jak „compression ignition” – silniki z zapłonem samoczynnym (wysokoprężne, czyli Diesla). Dalsze litery, czyli L i H, to poziom jakości w danej grupie – im dalej w alfabecie, tym nowsze, bardziej zaawansowane wymagania. Skoro olej ma jednocześnie oznaczenie SL i CH, to znaczy, że spełnia normy zarówno dla nowoczesnych silników benzynowych, jak i wysokoprężnych. Z punktu widzenia warsztatowego jest to typowy olej „uniwersalny” do czterosuwów, często stosowany w serwisach obsługujących różne marki samochodów. Z kolei oznaczenie 5W/40 to klasa lepkości wg SAE: 5W określa zachowanie oleju na zimno (dobra pompowalność przy niskich temperaturach, łatwiejszy rozruch, mniejsze zużycie przy starcie), a 40 – lepkość w temperaturze roboczej ok. 100°C (utrzymanie filmu olejowego pod obciążeniem, ochrona panewek, wału, rozrządu). W praktyce taki olej można bez problemu zastosować w typowym współczesnym silniku czterosuwowym, benzynowym lub Diesla, o ile producent w instrukcji dopuszcza klasę API SL/CH i lepkość 5W/40. Moim zdaniem najważniejsza dobra praktyka jest taka: zawsze sprawdzić wymagania producenta (API, ACEA, specyfikacje OEM), ale przy takim oznaczeniu zakres zastosowania jest właśnie dokładnie taki, jak w poprawnej odpowiedzi – czterosuw z zapłonem iskrowym lub samoczynnym.

Pytanie 34

Większa liczba zaworów ssących w silniku ma bezpośredni wpływ na

A. wolniejsze opróżnianie cylindra.

B. szybsze napełnianie cylindra.

C. zwiększone zużycie paliwa.

D. nadmiarowy pobór powietrza.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowo wskazana odpowiedź „szybsze napełnianie cylindra” dobrze oddaje sens zwiększania liczby zaworów ssących w silniku. Większa liczba zaworów nie jest „dla ozdoby”, tylko po to, żeby poprawić przepływ mieszanki lub powietrza do cylindra. Dwa (albo nawet trzy) zawory ssące dają większą sumaryczną powierzchnię przepływu niż jeden duży, a jednocześnie struga powietrza ma korzystniejszy kształt i mniejsze straty przepływu. W praktyce oznacza to, że przy tym samym czasie otwarcia zaworów cylinder może się szybciej i pełniej napełnić świeżą mieszanką. To bezpośrednio wpływa na tzw. sprawność napełniania, a ta z kolei przekłada się na moc jednostkową silnika i jego elastyczność. Dlatego nowoczesne silniki wielozaworowe (np. 16V, 20V) są w stanie uzyskać wyższą moc z tej samej pojemności niż stare konstrukcje dwuzaworowe. Z mojego doświadczenia wynika, że w diagnostyce warto kojarzyć: więcej zaworów ssących = lepszy przepływ i szybsze napełnianie, ale pod warunkiem, że układ rozrządu, kształt kanałów dolotowych i sterowanie (np. zmienne fazy rozrządu) są sprawne i dobrze zestrojone. W literaturze branżowej i zaleceniach producentów podkreśla się, że poprawa napełniania cylindra jest jednym z głównych celów stosowania głowic wielozaworowych, obok lepszego spalania i możliwości wyższych obrotów.

Pytanie 35

Parownik stanowi składnik systemu

A. smarowania

B. chłodzenia

C. klimatyzacji

D. wydechowego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Parownik, jako jeden z kluczowych elementów systemu klimatyzacji, odgrywa fundamentalną rolę w procesie chłodzenia powietrza wewnętrznego. Działa na zasadzie odparowania czynnika chłodniczego, który w parowniku przyjmuje ciepło z otoczenia, co prowadzi do obniżenia temperatury powietrza. W praktyce oznacza to, że ciepłe powietrze z pomieszczenia przechodzi przez parownik, gdzie jest schładzane, a następnie wydmuchiwane z powrotem do wnętrza, co znacznie poprawia komfort użytkowników. W standardowych systemach klimatyzacyjnych, takich jak jednostki split czy centralne systemy wentylacji, parowniki są projektowane zgodnie z normami ASHRAE oraz ISO, co zapewnia ich wysoką efektywność energetyczną i niezawodność. Wiedza na temat działania parowników ma kluczowe znaczenie nie tylko dla inżynierów, ale także dla techników zajmujących się serwisowaniem systemów klimatyzacyjnych, ponieważ wszelkie problemy w ich funkcjonowaniu mogą prowadzić do obniżonej wydajności systemu oraz zwiększonego zużycia energii.

Pytanie 36

Podczas spalania mieszanki paliwa z powietrzem w silniku ZI maksymalna temperatura w cylindrze osiąga wartość

A. 300°C

B. 800°C

C. 220°C

D. 2 500°C

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wynik 2500°C jako maksymalna temperatura w cylindrze silnika zapłonowego (ZI) jest zgodny z danymi technicznymi. W procesie spalania mieszanki paliwowo-powietrznej, temperatura wewnętrzna cylindra może osiągać wartości sięgające 2500°C, co jest kluczowe dla efektywności procesu spalania. Tak wysokie temperatury są wynikiem wysokiego stopnia sprężania oraz optymalnych warunków spalania, co prowadzi do lepszej wydajności silnika. W praktyce, osiągnięcie takich temperatur jest istotne dla zjawiska spalania detonacyjnego, które może wpłynąć na moc i moment obrotowy silnika. Dobre praktyki w inżynierii silników, takie jak odpowiednie dobieranie paliw oraz systemów zasilania, są niezbędne dla efektywnego zarządzania temperaturą w cylindrze, co przekłada się na długowieczność i wydajność jednostki napędowej.

Pytanie 37

Zgodnie z numeracją określoną przez producenta, pierwszy cylinder w silniku rzędowym czterosuwowym

A. jest zawsze z prawej strony pojazdu

B. może być symetrycznie ulokowany pomiędzy innymi cylindrami

C. znajduje się zawsze z przodu auta

D. może być umiejscowiony od strony koła zamachowego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Pierwszy cylinder w czterosuwowym silniku rzędowym może być umiejscowiony od strony koła zamachowego, co jest zgodne z praktykami stosowanymi w wielu konstrukcjach silnikowych. To ulokowanie cylindrów ma znaczenie w kontekście równowagi silnika oraz efektywności pracy. W niektórych silnikach, zwłaszcza tych zaprojektowanych do zastosowań w motoryzacji, pierwszy cylinder często znajduje się zgodnie z konwencjami producentów, co wpływa na sposób, w jaki silnik jest zaprojektowany, montowany i serwisowany. Przykładem mogą być silniki marki Ford, gdzie mechanicy często muszą uwzględniać to umiejscowienie przy pracach związanych z naprawą układu zapłonowego. Dodatkowo, umiejscowienie cylindrów ma wpływ na sposób, w jaki silnik generuje moc oraz moment obrotowy, co ma kluczowe znaczenie dla osiągów pojazdów. W literaturze technicznej oraz w dokumentacjach producentów można znaleźć wytyczne dotyczące tego, jak interpretować umiejscowienie cylindrów w kontekście ich numeracji, co jest istotne dla prawidłowego zrozumienia struktury silnika oraz jego funkcjonowania.

Pytanie 38

Jaką jednostką wyrażamy moment obrotowy silnika?

A. Nm

B. KM

C. N

D. kW

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Moment obrotowy silnika jest mierzony w niutonometrze (Nm), który jest jednostką wypływającą z układu SI. Określa on siłę, która działa na dźwignię w danym punkcie obrotu, co jest kluczowe w kontekście pracy silników spalinowych i elektrycznych. Przykładowo, w silnikach samochodowych, wysoki moment obrotowy oznacza lepsze osiągi, szczególnie podczas przyspieszania oraz pokonywania wzniesień. W praktyce, producenci pojazdów często podają moment obrotowy, aby pomóc potencjalnym nabywcom ocenić zdolności pojazdu do wykonywania pracy. Ponadto, moment obrotowy jest również istotny w kontekście projektowania przekładni oraz systemów napędowych, gdzie odpowiednie dopasowanie momentu obrotowego do wymagań zastosowania może zadecydować o efektywności oraz niezawodności całego układu. W branży inżynieryjnej, zrozumienie tego pojęcia oraz umiejętność jego obliczania jest kluczowe dla projektowania maszyn i urządzeń, które wymagają optymalizacji pod kątem wydajności i trwałości.

Pytanie 39

Czujniki magnetoindukcyjne wykorzystywane w systemach zapłonowych silników ZI zlikwidowały

A. rozdzielacz zapłonu

B. czujnik położenia wału korbowego silnika

C. przerywacz

D. cewkę zapłonową

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Czujniki magnetoindukcyjne, stosowane w układach zapłonowych silników z zapłonem iskrowym (ZI), pełnią kluczową rolę w precyzyjnym określaniu momentu zapłonu mieszanki paliwowo-powietrznej. Dzięki zastosowaniu tych czujników, możliwe stało się wyeliminowanie przerywacza, który dawniej był elementem odpowiedzialnym za przerywanie obwodu w celu generowania impulsu zapłonowego. Przerywacz, jako mechaniczny element, był podatny na zużycie oraz wymagał regularnej konserwacji, co wpływało na niezawodność całego układu zapłonowego. Współczesne czujniki magnetoindukcyjne, działające na zasadzie indukcji elektromagnetycznej, umożliwiają bezpośrednie generowanie sygnałów elektrycznych w odpowiednich momentach, co zwiększa efektywność i dokładność zapłonu. Zastosowanie tych czujników nie tylko upraszcza konstrukcję układu zapłonowego, ale także przyczynia się do zmniejszenia emisji spalin oraz poprawy osiągów silnika. W branży motoryzacyjnej dąży się do minimalizacji liczby elementów mechanicznych, co jest zgodne z najlepszymi praktykami inżynieryjnymi.

Pytanie 40

Zmierzony luz w zamku pierścienia tłokowego, włożonego do cylindra silnika po naprawie, wynosi 0,6 mm. Producent określa, iż luz ten powinien wynosić 0,25÷0,40 mm. Otrzymany wynik oznacza, że

A. luz mieści się w podanych zaleceniach.

B. luz jest zbyt duży.

C. luz zamka pierścienia należy powiększyć.

D. luz jest zbyt mały.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odczyt 0,6 mm przy wymaganym zakresie 0,25–0,40 mm jednoznacznie pokazuje, że luz w zamku pierścienia tłokowego jest zbyt duży. Producent podaje tolerancję nie „na oko”, tylko na podstawie obliczeń cieplnych, rozszerzalności materiału i doświadczeń z trwałością silnika. Jeśli luz przekracza górną granicę, pierścień nie będzie dobrze uszczelniał komory spalania. W praktyce oznacza to spadek kompresji, większe przedmuchy do skrzyni korbowej, wzrost zużycia oleju i dymienie z wydechu, szczególnie przy obciążeniu. Moim zdaniem w takich sytuacjach, przy remoncie silnika, nie ma co kombinować – taki pierścień traktuje się jako nieprawidłowy i wymienia na odpowiedni, zamiast próbować go „ratować”. Warto też pamiętać, że luz w zamku mierzy się zawsze w cylindrze, w kilku wysokościach (u góry, na środku, przy dole), z użyciem szczelinomierza, a pierścień musi być ustawiony prostopadle do osi cylindra (najlepiej wsunąć go tłokiem na odpowiednią głębokość). Dobrą praktyką warsztatową jest porównanie wszystkich pierścieni z kompletu – jeżeli jeden ma znacznie większy luz niż reszta, to może świadczyć o złym dobiorze części albo o pomyłce przy pakowaniu. W silnikach mocno obciążonych, np. w dieslach, przekroczenie zalecanego luzu jeszcze mocniej odbija się na osiągach i trwałości jednostki. Podsumowując: przy 0,6 mm mamy jasny sygnał, że luz jest za duży i taki element nie spełnia wymagań producenta.

Rozpocznij nowy egzamin

Powrót do strony głównej
