Informacje o egzaminie:

Zawód: Technik elektryk
Kwalifikacja: ELE.02 - Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych
Data rozpoczęcia: 7 grudnia 2025 13:25
Data zakończenia: 7 grudnia 2025 13:36

Egzamin niezdany

Wynik: 15/40 punktów (37,5%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Przedstawiony na rysunku przyrząd służy do

A. bezdotykowego pomiaru rezystancji przewodów.

B. sprawdzania ciągłości połączeń w instalacji.

C. lokalizacji przewodów w instalacji elektrycznej.

D. pomiaru parametrów oświetlenia.

Detektory przewodów elektrycznych to specjalistyczne narzędzia, które zostały zaprojektowane z myślą o lokalizacji przewodów w instalacjach elektrycznych. W związku z tym, koncepcja ich użycia do sprawdzania ciągłości połączeń może prowadzić do nieporozumień. Sprawdzanie ciągłości wymaga zastosowania innych narzędzi, takich jak multimetru, które mierzą opór elektryczny w obwodach, a nie identyfikują ukrytych przewodów. Również bezdotykowy pomiar rezystancji przewodów nie jest funkcjonalnością detektora przewodów, co jest kluczowe do zrozumienia. Użycie detektora w tym kontekście może prowadzić do fałszywego poczucia bezpieczeństwa, gdyż nie dostarcza informacji o jakości połączeń elektrycznych czy ich stanu technicznego. Poza tym, sugerowanie, że urządzenie to służy do pomiaru parametrów oświetlenia, jest zupełnie mylne, ponieważ detektory przewodów nie są przeznaczone do oceny natężenia lub jakości światła. Kluczowe jest zrozumienie, że każde z tych narzędzi ma swoje ściśle określone zastosowanie i nie powinno być używane zamiennie. Pamiętajmy, że efektywna praca w branży elektrycznej wymaga znajomości odpowiednich narzędzi oraz ich prawidłowego zastosowania, co jest zgodne z obowiązującymi normami bezpieczeństwa i praktykami branżowymi.

Pytanie 2

Elektronarzędzie przedstawione na rysunku jest stosowane przy wykonywaniu instalacji elektrycznej

A. prowadzonej w tynku.

B. podtynkowej.

C. prefabrykowanej.

D. natynkowej.

Odpowiedź 'podtynkowej' jest poprawna, ponieważ elektronarzędzie przedstawione na rysunku to frezarka do rowków, która jest kluczowym narzędziem w instalacjach elektrycznych podtynkowych. Umożliwia ono precyzyjne wykonywanie bruzd w murach, gdzie następnie kable elektryczne są układane pod tynkiem. Taki sposób instalacji jest zgodny z najlepszymi praktykami budowlanymi, które zalecają ukrywanie przewodów dla zapewnienia estetyki i bezpieczeństwa. Instalacje podtynkowe chronią kable przed uszkodzeniami mechanicznymi oraz eliminują ryzyko zwarcia spowodowanego wystawieniem przewodów na działanie czynników zewnętrznych. W przypadku zastosowań w obiektach mieszkalnych, standardy budowlane, takie jak PN-IEC 60364, podkreślają znaczenie odpowiedniej izolacji oraz układania instalacji w sposób, który minimalizuje ryzyko uszkodzeń i ułatwia przyszłe prace konserwacyjne.

Pytanie 3

Ile wynosi wartość impedancji pętli zwarcia wyznaczonej w układzie pomiarowym przedstawionym na rysunku, jeśli przy otwartym wyłączniku W woltomierz wskazywał napięcie 228 V, a przy zamkniętym wyłączniku W woltomierz wskazywał 218 V, a amperomierz wskazał prąd 4 A?

A. 2,50 Ω

B. 2,75 Ω

C. 1,25 Ω

D. 1,50 Ω

Problemy związane z błędnymi odpowiedziami najczęściej wynikają z nieprawidłowego zrozumienia zasad działania obwodów elektrycznych oraz błędnych obliczeń związanych z prawem Ohma. Użytkownicy mogą mylić jednostki miary lub źle interpretować różnice napięć w obwodzie. Na przykład, jeśli ktoś obliczał impedancję, wykorzystując różne wartości napięcia bez uwzględnienia spadku napięcia, mógłby uzyskać błędne wyniki, takie jak 1,50 Ω czy 1,25 Ω. Takie odpowiedzi mogą wynikać z przeoczenia, że do obliczeń należy używać jedynie różnicy napięcia przy zamkniętym i otwartym wyłączniku, a nie pojedynczych pomiarów. Z kolei wybór 2,75 Ω jako wartości impedancji może oznaczać, że osoba ta nie zrozumiała, jak funkcjonują obwody prądu przemiennego lub nie doceniła wpływu prądu na pomiar. Błędy te mogą również wynikać z braku znajomości praktycznych zastosowań i norm dotyczących instalacji elektrycznych, takich jak PN-IEC 60364. Właściwe obliczenia i zrozumienie wpływu impedancji pętli zwarcia na bezpieczeństwo instalacji elektrycznych są kluczowe dla każdego inżyniera elektryka. Ignorując te zasady, można stworzyć potencjalnie niebezpieczne warunki w obwodach elektrycznych, dlatego dokładność obliczeń i znajomość podstawowej teorii jest niezbędna w tej dziedzinie.

Pytanie 4

W którym z punktów spośród wskazanych strzałkami na charakterystyce prądowo-napięciowej diody prostowniczej przedstawionej na wykresie odczytywane jest napięcie przebicia?

A. W punkcie A

B. W punkcie B

C. W punkcie C

D. W punkcie D

Wybór punktów B, C albo D jakby nie do końca trafiony. To może sugerować, że nie do końca rozumiesz, jak działa charakterystyka prądowo-napięciowa diody. Te punkty są w strefie, gdzie zmiany napięcia nie powodują szybkiego wzrostu prądu, co jest kluczowe do określenia momentu przebicia. Punkt B zazwyczaj jest w okolicach nasycenia diody, a nie w miejscu, gdzie zachodzi przebicie lawinowe. Punkt C to z kolei obszar zaporowy, w którym zwiększenie napięcia nie wpływa na przewodnictwo. Punkt D najczęściej pokazuje, że napięcie przekracza dopuszczalne wartości, co może uszkodzić diodę. Często myli się te punkty z momentem, kiedy dioda zaczyna przewodzić. Dlatego ważne jest, żeby naprawdę przyjrzeć się tej charakterystyce prądowo-napięciowej i wiedzieć, jakie parametry są kluczowe do prawidłowego działania diod w układach.

Pytanie 5

Który z wymienionych parametrów elementów instalacji elektrycznej można zmierzyć przyrządem, którego fragment pokazano na rysunku?

A. Rezystancję uziemienia.

B. Rezystancję izolacji.

C. Czas wyłączenia wyłącznika nadprądowego.

D. Impedancję pętli zwarcia.

Wybór innych opcji, takich jak rezystancja izolacji czy rezystancja uziemienia, to nie jest dobry wybór. Te pomiary wymagają całkiem innych metod i sprzętu. Rezystancja izolacji to zdolność materiałów do opierania się przepływowi prądu, co jest bardzo ważne dla bezpieczeństwa. Mierniki do tego typu pomiarów działają na wyższych napięciach, więc to nie ma nic wspólnego z pomiarami impedancji pętli zwarcia. Rezystancja uziemienia z kolei odnosi się do skuteczności połączeń uziemiających, a to też wymaga innego sprzętu i techniki pomiarowej. Czas wyłączenia wyłącznika nadprądowego to inny temat, który można ocenić w kontekście zabezpieczeń, ale nie mierzysz go tym miernikiem z rysunku. Ta odpowiedź pokazuje typowy błąd w myśleniu, gdzie różne pomiary są mylone, co prowadzi do złych wniosków. Zrozumienie tych różnic jest kluczowe, żeby dobrze zarządzać bezpieczeństwem instalacji elektrycznych i robić poprawne pomiary według norm.

Pytanie 6

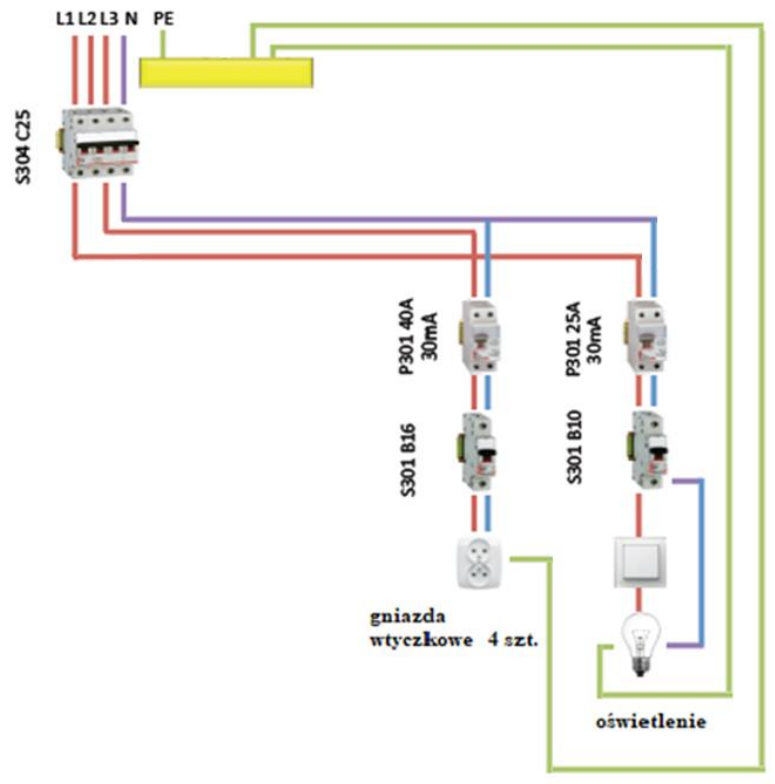

Wystąpienie prądu doziemienia o wartości 2,5 A w fazie L3 obwodu jednofazowych gniazd wtyczkowych przedstawionej instalacji spowoduje zadziałanie wyłącznika oznaczonego symbolem

A. S304 C25

B. S301 B16

C. P301 40A

D. P301 25A

Wybór innej odpowiedzi może wynikać z niepełnego zrozumienia roli wyłączników w instalacjach elektrycznych. Wyłącznik P301 25A oraz P301 40A to urządzenia delikatnie różniące się w zakresie wartości prądowych, jednak nie są one odpowiednie do rozwiązywania problemu prądu doziemienia. Odpowiedź P301 25A byłaby niewłaściwa, ponieważ przy prądzie 2,5 A wyłącznik różnicowoprądowy zadziałałby, ale jedynie w kontekście ochrony przed porażeniem, co nie jest wystarczające w przypadku większych wartości prądu. Wartości prądów znamionowych, takie jak 16A (S301 B16) czy 25A (S304 C25), dotyczą wyłączników nadprądowych, które innego rodzaju sytuacjach mogą być przydatne, lecz nie oferują odpowiedniej ochrony przed prądem różnicowym. W przypadku prądów doziemnych, kluczowe jest korzystanie z wyłączników różnicowoprądowych, które działają na zasadzie monitorowania różnicy prądów między przewodami fazowymi a neutralnym. Wybór wyłącznika różnicowoprądowego zgodnie z odpowiednią normą, taką jak PN-EN 61008, jest kluczowy dla zapewnienia bezpieczeństwa elektrycznego. Ważne jest, aby nie mylić tych dwóch rodzajów wyłączników i ich zastosowania w praktyce, ponieważ prowadzi to do potencjalnych zagrożeń dla użytkowników instalacji elektrycznej.

Pytanie 7

W miejsce cyfr dobierz symbole graficzne rodzaju przewodów, zachowując kolejność.

A. D.

B. A.

C. B.

D. C.

Chociaż odpowiedzi, które nie również odzwierciedlają rzeczywistości, mogą wydawać się poprawne na pierwszy rzut oka, to w rzeczywistości popełniają poważne błędy w koncepcji podłączania przewodów. Zazwyczaj mylnie przyjmuje się, że każdy przewód oznaczony w schemacie jest równoważny, co prowadzi do błędnych wniosków. Na przykład, wybierając przewody bez oznaczeń, można przyjąć, że są one neutralne, co jest nieprawidłowe, ponieważ brak oznaczenia nie oznacza automatycznie przewodu neutralnego. Zasadniczo w instalacjach elektrycznych przewody fazowe są kluczowe dla prawidłowego przesyłu energii, a ich niewłaściwe podłączenie może prowadzić do poważnych problemów, takich jak zwarcia czy uszkodzenia urządzeń. Istotne jest, aby stosować się do norm zawartych w dokumentach, takich jak PN-IEC 60364 dotyczące instalacji elektrycznych, które jasno definiują, jak powinny być oznaczane i podłączane przewody, aby zminimalizować ryzyko. Warto pamiętać, że każdy element instalacji elektrycznej powinien być zaprojektowany z uwzględnieniem zasad bezpieczeństwa oraz ergonomii, aby zapewnić nie tylko efektywność, ale także bezpieczeństwo użytkowników.

Pytanie 8

Narzędzie przestawione na ilustracji przeznaczone jest do

A. wciskania łożysk.

B. profilowania przewodów.

C. zaciskania złączek Wago.

D. zdejmowania pierścieni Segera.

Analiza pozostałych odpowiedzi ujawnia powszechne nieporozumienia dotyczące zastosowań narzędzi mechanicznych. Na przykład, wykorzystanie narzędzia do profilowania przewodów sugeruje, że szczypce te mogą służyć do kształtowania lub przystosowywania przewodów elektrycznych. W rzeczywistości, profilowanie przewodów wymaga narzędzi bardziej precyzyjnych, jak np. szczypce do zaciskania, które są dostosowane do pracy z izolacją i przewodami, a nie z pierścieniami. Z kolei wciskanie łożysk to proces, który wymaga zastosowania narzędzi takich jak ściągacze lub prasy, które są zaprojektowane do wywierania odpowiedniego nacisku na elementy, a nie do manipulacji pierścieniami zabezpieczającymi. Ponadto, zaciskanie złączek Wago wymaga narzędzi do zaciskania, które zapewniają odpowiednią siłę i precyzję, a ich zastosowanie nie ma żadnego związku z narzędziem używanym do pierścieni Segera. Błędem jest również przyjmowanie, iż jedno narzędzie może spełniać wiele funkcji, co w praktyce prowadzi do nieefektywności i ryzyka uszkodzenia elementów. Dlatego kluczowe jest dobranie odpowiednich narzędzi do specyficznych zadań, co jest zgodne z zasadami ergonomii i efektywności w pracy z mechaniką.

Pytanie 9

Jaką z poniższych wkładek bezpiecznikowych powinno się zastosować w celu zabezpieczenia przewodów przed skutkami zwarć oraz przeciążeń w obwodzie jednofazowego bojlera elektrycznego o parametrach znamionowych: P_N = 3 kW, U_N = 230 V?

A. gG 20 A

B. aM 20 A

C. gG 16 A

D. aM 16 A

Wybór wkładki bezpiecznikowej gG 16 A do zabezpieczenia obwodu jednofazowego bojlera elektrycznego o mocy znamionowej 3 kW i napięciu 230 V jest uzasadniony z kilku powodów. Po pierwsze, moc bojlera wynosząca 3 kW przy 230 V generuje prąd znamionowy równy około 13 A (obliczane według wzoru I = P/U). W tym przypadku wkładka gG, zaprojektowana do ochrony przewodów przed przeciążeniem i zwarciem, jest odpowiednia, gdyż może wytrzymać chwilowe przeciążenia, jakie mogą wystąpić podczas rozruchu bojlera. Ponadto, wkładki gG mają charakterystykę czasowo-prądową, co oznacza, że mogą tolerować krótkotrwałe przeciążenia, co czyni je idealnym wyborem w aplikacjach, gdzie występują takie zjawiska. Stosowanie wkładek aM, które są bardziej przystosowane do ochrony obwodów silnikowych, nie jest wskazane w tym przypadku, ponieważ ich charakterystyka nie jest optymalna do zabezpieczenia obwodu grzewczego. W praktyce, dobór wkładek bezpiecznikowych powinien opierać się na analizie specyfiki obciążenia oraz na standardach takich jak PN-EN 60269, które definiują wymagania dla wkładek bezpiecznikowych. Dlatego wkładka gG 16 A jest najlepszym wyborem dla tego zastosowania.

Pytanie 10

Jakie napięcie powinno być zastosowane w mierniku podczas pomiaru rezystancji izolacyjnej urządzenia elektrycznego o nominalnym napięciu 230/400 V?

A. 500 V

B. 1 000 V

C. 750 V

D. 250 V

Wybór napięcia testowego 250 V, 1 000 V lub 750 V na przykład podczas pomiaru rezystancji izolacji maszyn elektrycznych o napięciu znamionowym 230/400 V jest niewłaściwy i może prowadzić do mylnych wniosków. Napięcie 250 V jest zbyt niskie, aby skutecznie ocenić stan izolacji w warunkach pracy. Pomiar przy zbyt niskim napięciu może nie wykryć ukrytych defektów, takich jak mikropęknięcia lub degradacja materiału izolacyjnego, co zwiększa ryzyko awarii w przyszłości. Z kolei napięcia 1 000 V lub 750 V są zbyt wysokie dla tych zastosowań, co stwarza ryzyko uszkodzenia elementów o niższej odporności na napięcie. Takie podejście może prowadzić do nadmiernego obciążenia izolacji, co z kolei może skutkować jej zniszczeniem i w konsekwencji zwiększać niebezpieczeństwo porażenia prądem elektrycznym. W praktyce, pomiary powinny być dostosowywane do rodzaju i napięcia znamionowego urządzenia, w oparciu o standardy takie jak IEC 60364, które określają odpowiednie procedury i napięcia testowe dla różnych klas sprzętu. Właściwe dobranie napięcia testowego jest kluczowe dla zapewnienia bezpieczeństwa oraz długowieczności sprzętu.

Pytanie 11

Schemat przedstawia układ podłączenia żarówki

A. sodowej.

B. rtęciowej.

C. łukowej.

D. fluorescencyjnej.

No cóż, wybór lamp sodowych, łukowych albo rtęciowych nie był najlepszy. Te lampy działają na innych zasadach niż fluorescencyjne. Na przykład, lampy sodowe używają wyładowań w parze sodu i dają specyficzne żółte światło, co nie pasuje do schematu. Lampy łukowe, które często spotykasz na ulicy, działają na ciągłym wyładowaniu w gazie, więc mają zupełnie inny układ. A lampy rtęciowe, mimo że też wykorzystują wyładowania, mają różne części, jak dławiki, które nie występują w lampach fluorescencyjnych. Moim zdaniem, błędy w myśleniu mogą wynikać z mylenia różnych typów lamp i ich zasad działania. Zrozumienie tych różnic jest ważne, bo złe podłączenie może prowadzić do problemów. Dobrze jest też pamiętać, że są normy IEC, które mówią o odpowiednich technologiach do różnych źródeł światła.

Pytanie 12

Według przedstawionego schematu instalacji elektrycznej ochronnik przeciwprzepięciowy powinien być włączony między uziemienie oraz

A. przewód fazowy i przewód neutralny.

B. przewody fazowe i przewód neutralny.

C. wyłącznie przewód neutralny.

D. wyłącznie przewody fazowe.

Odpowiedź wskazująca na włączenie ochronnika przeciwprzepięciowego między uziemienie a przewody fazowe oraz przewód neutralny jest poprawna, ponieważ zgodnie z normami, takimi jak PN-EN 62305, ochronniki SPD powinny być instalowane w taki sposób, aby efektywnie odprowadzać nadmiar energii spowodowane przepięciami do ziemi. Ochronnik SPD jest kluczowym elementem ochrony instalacji elektrycznych przed skutkami przepięć atmosferycznych oraz wywołanych przez inne źródła. W praktyce oznacza to, że zarówno przewody fazowe, jak i neutralny mogą być narażone na różnego rodzaju zakłócenia, które mogą prowadzić do uszkodzenia sprzętu czy zagrożenia dla użytkowników. Umieszczając ochronnik w opisanej konfiguracji, zapewniamy optymalny poziom bezpieczeństwa. Przykłady zastosowania obejmują instalacje w budynkach mieszkalnych, biurach oraz obiektach przemysłowych, gdzie ochrona przed przepięciami ma kluczowe znaczenie dla ciągłości działania urządzeń elektrycznych oraz bezpieczeństwa ludzi.

Pytanie 13

Które z oznaczeń posiada trzonek źródła światła przedstawiony na ilustracji?

A. G9

B. MR16

C. GU10

D. E27

Odpowiedź GU10 jest prawidłowa, ponieważ trzonek źródła światła przedstawiony na ilustracji ma charakterystyczne cechy, które są typowe dla tego rodzaju gniazda. Trzonki GU10 mają dwie wypustki po bokach, które umożliwiają łatwe i pewne mocowanie w oprawach oświetleniowych poprzez system 'push and twist'. Jest to szczególnie przydatne w zastosowaniach, gdzie wymagana jest wysoka stabilność i łatwość wymiany źródła światła, jak w przypadku halogenów oraz niektórych modeli lamp LED. W praktyce trzonki GU10 są często wykorzystywane w oświetleniu wnętrz, takich jak sufitowe lampy halogenowe czy reflektory. Używanie trzonków zgodnych z normą GU10 jest zalecane, aby zapewnić bezpieczeństwo oraz efektywność energetyczną, co jest zgodne z najlepszymi praktykami branżowymi w oświetleniu. Dodatkowo, trzonki te często pozwalają na korzystanie z energooszczędnych rozwiązań, co jest istotne w kontekście ochrony środowiska i redukcji kosztów energii.

Pytanie 14

Który z wymienionych elementów nie ma wpływu na konieczną częstotliwość przeprowadzania przeglądów okresowych instalacji elektrycznej?

A. Warunki atmosferyczne, którym podlega instalacja

B. Liczba odbiorników zasilanych z instalacji

C. Funkcja budynku

D. Typ instalacji

Warunki zewnętrzne, przeznaczenie budynku oraz rodzaj instalacji mają istotny wpływ na częstotliwość sprawdzeń okresowych instalacji elektrycznej. Użytkownicy często mylą te aspekty z liczbą zainstalowanych odbiorników, co jest błędnym podejściem. Warunki zewnętrzne, takie jak wilgotność, temperatura czy zanieczyszczenia, mogą znacznie wpłynąć na stan techniczny instalacji. Na przykład, w obiektach narażonych na wysoką wilgotność, takich jak baseny czy obiekty przemysłowe, instalacje elektryczne powinny być poddawane bardziej skrupulatnym inspekcjom. Przeznaczenie budynku także odgrywa kluczową rolę; budynki użyteczności publicznej muszą spełniać wyższe standardy bezpieczeństwa, co wiąże się z koniecznością częstszych przeglądów. Rodzaj instalacji również wpływa na wymagania dotyczące częstotliwości badań. Na przykład, instalacje wykonane w trudnych warunkach, takie jak w przemyśle chemicznym, wymagają regularnych sprawdzeń z uwagi na ryzyko uszkodzenia. Powszechne jest myślenie, że im więcej odbiorników, tym większe ryzyko, co w rzeczywistości nie jest głównym czynnikiem determinującym potrzebę przeglądów. Kluczowe jest zrozumienie, że bezpieczeństwo elektryczne powinno opierać się na analizie ryzyka, a nie tylko na liczbie odbiorników w instalacji.

Pytanie 15

Jakiego zestawu narzędzi potrzebujesz do złożenia aparatury oraz wykonania połączeń elektrycznych w rozdzielnicy w mieszkaniu?

A. Szczypce do cięcia przewodów, przyrząd do ściągania powłoki, przyrząd do ściągania izolacji, zestaw wkrętaków

B. Szczypce do zaciskania końcówek, przyrząd do ściągania powłoki, nóż monterski, zestaw wkrętaków

C. Szczypce monterskie uniwersalne, nóż monterski, przymiar taśmowy, przyrząd do ściągania izolacji, wkrętarka

D. Szczypce monterskie uniwersalne, młotek, przyrząd do ściągania powłoki, przyrząd do ściągania izolacji

Wybór narzędzi do montażu nie jest taki prosty, jakby się mogło wydawać. Odpowiedzi, które nie zawierają kluczowych narzędzi, takich jak szczypce do cięcia, czy przyrząd do ściągania powłoki, to poważny błąd. Szczypce uniwersalne mogą być fajne, ale nie do obcinania przewodów, bo można je łatwo uszkodzić. A młotek, serio? To narzędzie budowlane, nie elektryczne – może nie być idealne w tej sytuacji. Jak nie masz odpowiednich narzędzi do ściągania izolacji, to ograniczasz swoje możliwości przy robieniu porządnych połączeń, a to już prosta droga do problemów. Twój zestaw narzędzi powinien być na pewno skompletowany w sposób przemyślany, bo inaczej możesz mieć kłopoty z bezpieczeństwem. Rozumienie, jak różne narzędzia ze sobą współpracują, jest kluczowe w tej branży.

Pytanie 16

Parametry techniczne którego stycznika z tabeli odpowiadają stycznikowi przedstawionemu na ilustracji?

Stycznik	Znamionowy prąd pracy	Liczba styków NO	Liczba styków NC
1.	31 A	4	0
2.	31 A	3	1
3.	40 A	3	1
4.	40 A	4	0

A. Stycznika 2.

B. Stycznika 1.

C. Stycznika 4.

D. Stycznika 3.

Odpowiedzi niepoprawne wynikają z kilku powszechnych błędów myślowych, które mogą prowadzić do mylnych wniosków. Wiele osób może sugerować, że inne styczniki z tabeli mają podobne parametry, jednak kluczowe jest dokładne zwrócenie uwagi na oznaczenia i specyfikacje techniczne. Przykładowo, stycznik 2 ma inny prąd nominalny, co czyni go niewłaściwym wyborem. Jest to częsty błąd w ocenie, gdzie koncentruje się wyłącznie na liczbie styków, a nie na ich charakterystyce oraz innych istotnych parametrach, takich jak prąd roboczy czy napięcie. Podobne pomyłki można zauważyć przy ocenie stycznika 1 i 4, które również różnią się specyfikacjami od stycznika przedstawionego na ilustracji. W takich przypadkach warto zwrócić uwagę na szczegóły, które odgrywają kluczową rolę w zapewnieniu optymalnego działania urządzeń. W kontekście projektowania instalacji elektrycznych, znajomość dokładnych parametrów styczników oraz ich zgodności z normami, takimi jak IEC 60947, jest niezbędna do osiągnięcia bezpiecznych i efektywnych rozwiązań. Pominięcie tych kryteriów może prowadzić do awarii systemu oraz zwiększenia ryzyka uszkodzeń sprzętu.

Pytanie 17

W jakim układzie sieciowym znajduje się bezpiecznik iskiernikowy podłączony pomiędzy punkt neutralny strony wtórnej transformatora, który zasila ten układ, a uziom roboczy?

A. TN-S

B. TN-C

C. TT

D. IT

Wybory układów TN-S, TN-C oraz TT wskazują na niepełne zrozumienie zasad działania systemów elektroenergetycznych. W układzie TN-S, punkt neutralny jest uziemiony, co oznacza, że w razie uszkodzenia izolacji, prąd zwarciowy przepływa bezpośrednio do ziemi, co zwiększa ryzyko porażenia prądem. Nie ma w nim miejsca na dodatkowy bezpiecznik iskiernikowy, ponieważ jest on niekompatybilny z zasadą bezpośredniego uziemienia. Podobnie w przypadku TN-C, gdzie neutralny i ochronny przewód są połączone, ryzyko uszkodzenia izolacji jest wysokie, a wprowadzenie iskiernika w tym układzie byłoby zbędne i niewłaściwe. Układ TT również zakłada, że punkt neutralny jest uziemiony, a zatem straciłby sens użycie bezpiecznika iskiernikowego, ponieważ nie zapewnia on właściwej izolacji i bezpieczeństwa. Zrozumienie różnic między tymi systemami jest kluczowe dla prawidłowego projektowania instalacji elektrycznych, gdzie odpowiedni dobór układu ma wpływ na bezpieczeństwo i niezawodność dostaw energii elektrycznej. W praktyce, błędne podejście do klasyfikacji układów może prowadzić do poważnych konsekwencji, zarówno finansowych, jak i zdrowotnych.

Pytanie 18

Przyporządkuj rodzaje trzonków świetlówek kompaktowych, w kolejności jak na rysunku.

A. D.

B. C.

C. B.

D. A.

Wybór niepoprawnej odpowiedzi może wynikać z braku znajomości klasyfikacji trzonków świetlówek kompaktowych, co jest kluczowe dla prawidłowego doboru źródeł światła. Odpowiedzi, które nie odpowiadają rzeczywistości, mogą wprowadzać w błąd, prowadząc do wyboru niewłaściwego trzonka, co z kolei skutkuje problemami z montażem oraz użytkowaniem. Na przykład, wiele osób może mylić trzonek E27 z B22d, co jest typowym błędem, ponieważ mają one różne średnice oraz sposoby montażu. Nieprawidłowe zrozumienie tych różnic prowadzi do sytuacji, w której użytkownicy zamawiają niewłaściwe żarówki, co skutkuje frustracją i dodatkowymi kosztami związanymi z wymianą. Ważne jest, aby zapoznać się z rysunkami oraz opisami technicznymi, które wyraźnie przedstawiają różnice między rodzajami trzonków. Praktyczna znajomość tych elementów jest niezbędna, szczególnie w sytuacjach, gdy chodzi o projektowanie oświetlenia w pomieszczeniach, gdzie efektywność energetyczna ma kluczowe znaczenie. Niepoprawne odpowiedzi mogą również wynikać z nieuwagi podczas analizy rysunku, co może zniekształcić postrzeganie właściwego wsparcia technicznego oraz prowadzić do pomyłek w przyszłych zakupach oświetleniowych.

Pytanie 19

Do których zacisków przekaźnika zmierzchowego przedstawionego na schemacie należy podłączyć czujnik światła?

A. 10 i 12

B. N i 12

C. 7 i 9

D. L i 10

Błędne odpowiedzi sugerują nieprawidłowe podejście do podłączania czujnika światła do przekaźnika zmierzchowego. Zaciski L i 10 oraz 10 i 12 są często używane do zasilania przekaźnika i nie są przeznaczone do podłączania czujników światła. Istotne jest, aby zrozumieć, że każdy zacisk na przekaźniku ma swoje przypisane funkcje, a ich niewłaściwe użycie może prowadzić do awarii systemu lub błędnego działania urządzeń. Ponadto, podłączanie czujnika do niewłaściwych zacisków może skutkować brakiem reakcji na zmiany w natężeniu światła, co neguje zasadę automatyzacji. Często popełnianym błędem jest zakładanie, że wszystkie zaciski są uniwersalne, co jest mylnym przekonaniem. W rzeczywistości, każdy system ma swoje specyfikacje, które należy ścisłe przestrzegać, aby zapewnić optymalne działanie. W przemyśle elektrycznym istnieją standardy dotyczące podłączania i konfiguracji sprzętu, które nie mogą być ignorowane. Wiedza na temat oznaczeń zacisków i ich funkcji jest kluczowa dla prawidłowego montażu i użytkowania urządzeń elektrycznych.

Pytanie 20

W prawidłowo działającej instalacji elektrycznej w kuchni wymieniono uszkodzone gniazdo wtykowe. Po uruchomieniu odbiornika zadziałał wyłącznik różnicowoprądowy. Jaki błąd wystąpił przy montażu gniazda?

A. Zamieniono zacisk przewodu ochronnego z neutralnym

B. Nie podłączono przewodu neutralnego

C. Zamieniono zacisk przewodu fazowego z neutralnym

D. Nie podłączono przewodu ochronnego

Brak podłączenia przewodu ochronnego jest jednym z najczęstszych błędów montażowych w instalacjach elektrycznych, jednak jego skutki mogą być nieco mniej dramatyczne niż zamiana przewodów. Przewód ochronny odgrywa kluczową rolę w bezpieczeństwie użytkowników, zapewniając ochronę przed porażeniem prądem elektrycznym. W przypadku jego nieobecności, nawet przy poprawnym podłączeniu przewodów fazowego i neutralnego, użytkownik może być narażony na niebezpieczeństwo w sytuacji awaryjnej. Mylne przekonanie o tym, że nie jest konieczne podłączenie przewodu ochronnego w gniazdach elektrycznych, prowadzi do sytuacji, w której urządzenia elektryczne mogą działać, ale nie są bezpieczne. Zamiana zacisku przewodu fazowego z neutralnym jest kolejnym nieprawidłowym podejściem, które nie tylko może skutkować uszkodzeniem sprzętu, ale również stwarza poważne zagrożenie dla użytkowników. W takich sytuacjach, gdy faza jest zamieniana z neutralnym, nieprawidłowe napięcie może pojawić się na gniazdach, co jest niebezpieczne dla podłączonych urządzeń. Warto również zauważyć, że niepodłączenie przewodu neutralnego w systemach jednofazowych może spowodować, że urządzenia nie będą działały poprawnie, ale niekoniecznie będą zagrażały bezpieczeństwu. Każdy z tych błędów jest wynikiem nierozumienia podstawowych zasad działania instalacji elektrycznych oraz zaniedbania norm bezpieczeństwa, co może prowadzić do poważnych konsekwencji zarówno dla użytkowników, jak i dla samej instalacji.

Pytanie 21

W oprawie oświetleniowej należy wymienić uszkodzony kondensator o danych 9 µF/230 VAC/50 Hz. Dobierz dwa kondensatory spośród dostępnych i określ sposób ich połączenia w celu wymiany uszkodzonego.

Dostępne kondensatory:
10 μF/100 VAC/50 Hz
18 μF/100 VAC/50 Hz
2,0 μF/230 VAC/50 Hz
4,0 μF/230 VAC/50 Hz
4,5 μF/230 VAC/50 Hz

A. 18 µF i połączyć równolegle.

B. 4,5 µF i połączyć równolegle.

C. 4,5 µF i połączyć szeregowo.

D. 18 µF i połączyć szeregowo.

Twoja odpowiedź jest poprawna, ponieważ połączenie równoległe dwóch kondensatorów o pojemności 4,5 µF tworzy łączną pojemność równą 9 µF, co jest dokładnie wymagane do zastąpienia uszkodzonego kondensatora. W praktyce, w przypadku układów elektrycznych, zachowanie odpowiedniej pojemności jest kluczowe dla stabilności działania urządzenia. Połączenie równoległe jest również zgodne z dobrymi praktykami projektowania układów elektronicznych, gdyż pozwala na zwiększenie pojemności, podczas gdy napięcie pracy kondensatorów musi być zgodne z wymaganiami sieci, w tym przypadku 230 VAC. Wybierając kondensatory, zwróć uwagę na ich maksymalne napięcie pracy oraz pojemność. Takie podejście zapewnia nie tylko bezpieczeństwo, ale także długotrwałe i niezawodne działanie zasilanych układów. Upewnij się, że nowo zastosowane kondensatory są odpowiednio zabezpieczone przed przeciążeniem, co może znacząco wpłynąć na ich żywotność.

Pytanie 22

Na izolatorach wsporczych instaluje się przewody

A. szynowe

B. uzbrojone

C. rdzeniowe

D. kabelkowe

Przewody rdzeniowe zazwyczaj odnoszą się do kabli, które mają jeden lub więcej rdzeni przewodzących, jednak nie są stosowane w kontekście izolatorów wsporczych. Ich głównym zastosowaniem są instalacje, gdzie wymagana jest większa elastyczność i mniejsze obciążenia mechaniczne, co nie jest typowe dla izolatorów wsporczych. Przewody uzbrojone z kolei są to przewody, które mają dodatkowe wzmocnienia mechaniczne, często stosowane w trudniejszych warunkach, ale również nie znajdują zastosowania w izolatorach wsporczych, które wymagają specyficznych rozwiązań. Wreszcie, przewody kabelkowe, które są wykorzystywane w instalacjach kablowych, posiadają różne osłony i są wbudowane w ziemię lub inne struktury, co również nie jest odpowiednie dla izolatorów wsporczych, które zasadniczo podtrzymują przewody w przestrzeni powietrznej. Błędem jest zatem mylenie terminologii i funkcji różnych typów przewodów, co może prowadzić do nieefektywnego projektowania oraz stosowania niewłaściwych elementów w systemach elektroenergetycznych. Właściwe zastosowanie technologii jest kluczowe dla zapewnienia nieprzerwanej i bezpiecznej dostawy energii elektrycznej.

Pytanie 23

Na ilustracji przedstawiono schemat układu zasilania silnika elektrycznego zawierający

A. wyłącznik silnikowy.

B. czujnik kolejności i zaniku faz.

C. cyklokonwertor.

D. przekaźnik termobimetalowy.

Nieprawidłowe odpowiedzi dotyczące wyłączników silnikowych, cyklokonwertorów oraz przekaźników termobimetalowych mogą prowadzić do nieporozumień w kontekście zasilania silników elektrycznych. Wyłącznik silnikowy, choć istotny w obwodach elektrycznych, nie monitoruje kolejności czy obecności faz, a jedynie chroni silnik przed przeciążeniem i zwarciem. Jego rola ogranicza się do zabezpieczenia, a nie do bieżącej kontroli parametrów zasilania. Cyklokonwertor, z drugiej strony, jest urządzeniem służącym do przekształcania częstotliwości prądu elektrycznego, co może być mylone z funkcjami czujnika, jednak jego zastosowanie dotyczy głównie regulacji prędkości obrotowej silników, a nie ich zabezpieczenia przed błędami w zasilaniu. Przekaźnik termobimetalowy działa na zasadzie zmiany kształtu pod wpływem temperatury, a jego zastosowanie dotyczy ochrony przed przegrzaniem, a nie monitorowania faz. Powszechnym błędem w myśleniu jest utożsamianie tych urządzeń z funkcjami czujnika, co może prowadzić do niewłaściwego doboru komponentów w układach zasilania, a tym samym do awarii lub zniszczenia silników elektrycznych.

Pytanie 24

Jakiego koloru jest wskaźnik wkładki topikowej o nominalnym natężeniu prądu wynoszącym 6 A?

A. szary

B. żółty

C. zielony

D. niebieski

Wkładki topikowe są kluczowymi elementami w systemach zabezpieczeń elektrycznych, a ich kolorystyka jest ściśle zdefiniowana normami, co pozwala na łatwe identyfikowanie wartości prądowych. W przypadku wkładek o wartości prądu znamionowego 6 A, kolor zielony jest odpowiedni według międzynarodowych standardów, takich jak IEC 60127. Ta norma definiuje kolory wkładek w zależności od ich wartości prądowej, co skutkuje uniknięciem błędów podczas wyboru odpowiednich komponentów. Przykładem zastosowania wkładek topikowych o wartości 6 A z zielonym oznaczeniem jest ich wykorzystanie w układach zasilających urządzenia o niskim poborze mocy, gdzie istotne jest zabezpieczenie przed przeciążeniem. Wiedza na temat właściwego doboru wkładek jest kluczowa dla zapewnienia bezpieczeństwa i niezawodności instalacji elektrycznych, dlatego warto regularnie konsultować się z dokumentacją techniczną oraz stosować się do obowiązujących norm.

Pytanie 25

Który z wymienionych rodzajów wkładek topikowych powinien być użyty do zabezpieczenia przed zwarciem jednofazowego silnika indukcyjnego klatkowego?

A. aL

B. aM

C. gR

D. gG

Wkładki topikowe typu aM są zaprojektowane specjalnie do zabezpieczania silników elektrycznych, w tym jednofazowych silników indukcyjnych klatkowych, przed zwarciem. Ich konstrukcja pozwala na tolerowanie przeciążeń, które mogą wystąpić podczas rozruchu silnika, co czyni je idealnym wyborem w tego typu aplikacjach. Wkładki aM oferują wysoką zdolność przerywania prądu oraz szybkie działanie, co jest kluczowe w przypadku zwarć. Przykładowo, w zastosowaniach przemysłowych, gdzie silniki są narażone na różne obciążenia, wkładki aM zapewniają nie tylko ochronę, ale również zwiększają niezawodność całego systemu. Dobrą praktyką jest stosowanie wkładek aM w połączeniu z odpowiednimi zabezpieczeniami przeciążeniowymi, aby zapewnić kompleksową ochronę silników. Tego rodzaju wkładki są zgodne z normami IEC 60269 oraz EN 60269, co potwierdza ich wysoką jakość i skuteczność.

Pytanie 26

W jakiej kolejności nastąpi zadziałanie styczników i przekaźników podczas rozruchu silnika pierścieniowego w układzie, którego schemat połączeń przedstawiono na rysunkach, po załączeniu wyłączników Q i Q1 oraz przycisku sterującego S1?

A. K1, K5, K4, K6, K3, K2, K7

B. K7, K2, K3, K6, K4, K5, K1

C. K1, K2, K3, K4, K5, K6, K7

D. K1, K5, K4, K6, K3, K7, K2

Podczas analizy niepoprawnych odpowiedzi można zauważyć kilka kluczowych błędów myślowych, które mogą prowadzić do nieporozumień w kontekście działania styczników i przekaźników. Odpowiedzi takie jak K7, K2, K3, K6, K4, K5, K1 czy inne sekwencje z pominięciem K1 jako pierwszego stycznika pokazują, że użytkownik nie uwzględnił podstawowej zasady działania obwodów elektrycznych – aktywacja elementów musi być logiczna i zgodna z kolejnością zaprogramowaną w obwodzie. Prawidłowe sterowanie stycznikami zapewnia, że każdy kolejne element jest aktywowany w odpowiednim momencie, co jest niezbędne dla właściwego rozruchu silnika. W przypadku przedstawionych odpowiedzi brakuje zrozumienia, jak styk pomocniczy K1 wpływa na działanie K5. Ignorowanie tego faktu może prowadzić do nieefektywnego rozruchu silnika, co może skutkować uszkodzeniem sprzętu lub nawet zagrożeniem dla bezpieczeństwa. Kluczowym jest zrozumienie, dlaczego takie sekwencje są istotne w praktycznych zastosowaniach, zwłaszcza w kontekście norm i standardów branżowych. Właściwe zrozumienie logiki działania styczników oraz ich połączeń jest fundamentem w automatyce i elektrotechnice, a nieprzestrzeganie tych zasad może prowadzić do błędnych wniosków w projektowaniu układów rozruchowych.

Pytanie 27

Podczas sprawdzania samoczynnego wyłączenia zasilania jako metody ochrony przeciwporażeniowej w sieciach TN-S, realizowanego poprzez nadprądowy wyłącznik instalacyjny, oprócz pomiaru impedancji pętli zwarcia, należy dla danego wyłącznika ustalić

A. zwarciową zdolność łączeniową

B. próg zadziałania wyzwalacza przeciążeniowego

C. wartość prądu wyłączającego

D. czas zadziałania wyzwalacza zwarciowego

Wartość prądu wyłączającego jest kluczowa w kontekście samoczynnego wyłączenia zasilania, ponieważ określa poziom prądu, przy którym nadprądowy wyłącznik instalacyjny zareaguje i odłączy obwód. W sieciach TN-S, które charakteryzują się oddzieleniem systemu uziemienia od neutralnego, ważne jest, aby wartość ta była odpowiednio dobrana do warunków ochrony przeciwporażeniowej. Standardy takie jak PN-EN 60947-2 wskazują, że wyłącznik musi działać w określonym czasie, aby zapewnić bezpieczeństwo użytkowników. Przykładowo, dla prądu wyłączającego o wartości 30 mA w obwodach ochronnych, wyłącznik powinien zadziałać w czasie nieprzekraczającym 0,2 sekundy. Oprócz tego, dobór wartości prądu wyłączającego ma również praktyczne zastosowanie w projektowaniu instalacji, gdyż zbyt wysoka wartość może prowadzić do ryzyka porażenia prądem, a zbyt niska do niepotrzebnych wyłączeń. Z tego względu, analiza warunków pracy wyłącznika oraz jego parametrów jest niezbędna dla zapewnienia ochrony użytkowników i minimalizacji ryzyka awarii.

Pytanie 28

W układzie przedstawionym na rysunku łącznik nie powoduje wyłączenia żarówki. W celu zdiagnozowania usterki wykonano pomiary, których wyniki zapisano w tabeli.

Lp.	Pomiar rezystancji między punktami	Wartość Ω
1	2 – 3	0
2	3 – 5	0
3	5 – 6 (łącznik w pozycji otwarty)	0
4	5 – 6 (łącznik w pozycji zamknięty)	0
5	4 – 7	0

A. przerwa w przewodzie neutralnym.

B. zwarcie międzyprzewodowe między punktami 5 – 6.

C. niepewne zamocowanie puszki rozgałęźnej do podłoża.

D. uszkodzenie przewodu między punktami 2 – 3.

Odpowiedź wskazująca na zwarcie międzyprzewodowe między punktami 5 – 6 jest prawidłowa, ponieważ analiza wyników pomiarów rezystancji układu wykazała wartość 0 Ω. W normalnych warunkach, gdy łącznik jest otwarty, oczekiwalibyśmy, że rezystancja będzie nieskończona, co wskazuje na brak przepływu prądu. W przypadku stwierdzenia rezystancji równej 0 Ω, mamy do czynienia z niepożądanym połączeniem, czyli zwarciem, które prowadzi do ciągłego zasilania żarówki. Takie sytuacje mogą występować w wyniku uszkodzenia izolacji przewodów lub błędów w instalacji elektrycznej. W praktyce, aby zapobiegać takim usterkom, zaleca się regularne przeglądy i pomiary instalacji, zgodnie z normami PN-IEC 60364, które definiują wymagania dotyczące bezpieczeństwa elektrycznego. Prawidłowa diagnoza i naprawa zwarć są kluczowe dla zapewnienia bezpieczeństwa użytkowników oraz prawidłowego funkcjonowania instalacji.

Pytanie 29

Na zdjęciu przedstawiono

A. odłącznik.

B. wyłącznik.

C. rozłącznik.

D. bezpiecznik.

Ten rozłącznik, co widać na zdjęciu, to naprawdę ważny element w elektroenergetyce. Jego główną rolą jest umożliwienie bezpiecznego odłączania obwodów, tak żeby fachowcy mogli spokojnie przeprowadzić konserwację albo naprawy. Często spotyka się je w stacjach transformatorowych czy rozdzielniach, bo czasami trzeba odciąć zasilanie w określonych warunkach. Warto wiedzieć, że w przeciwieństwie do wyłączników, rozłączniki nie są stworzone do pracy pod obciążeniem, więc ich użycie jest mocno związane z zasadami BHP. Przed jakimikolwiek pracami, technicy najpierw odłączają obwody, co jest zgodne z tym, co się powinno robić. Rozumienie tego, jak funkcjonują i gdzie się stosuje rozłączniki, jest kluczowe dla każdego, kto chce być dobrym specjalistą w elektrotechnice. Bezpieczeństwo i efektywność to podstawa w tej branży.

Pytanie 30

W jakiej sytuacji instalacja elektryczna w biurze wymaga przeprowadzenia naprawy?

A. Podczas zmiany tradycyjnych żarówek na energooszczędne

B. W trakcie realizacji prac konserwacyjnych w pomieszczeniu, np. malowanie ścian

C. Gdy wartości jej parametrów są poza granicami określonymi w instrukcji eksploatacji

D. Kiedy pomiar natężenia oświetlenia w miejscu pracy jest mniejszy od wymaganego

Prowadzenie prac konserwacyjnych, takich jak malowanie ścian, nie wymaga naprawy instalacji elektrycznej, chyba że podczas tych prac ujawnią się konkretne problemy, takie jak uszkodzenia przewodów. Wymiana żarówek na energooszczędne jest działaniem rutynowym, które nie powinno wpływać na bezpieczeństwo instalacji. Choć energooszczędne źródła światła mogą wymagać innych parametrów zasilania, to sama ich wymiana nie jest podstawą do uznania instalacji za wadliwą. Natomiast sytuacja, gdy zmierzone natężenie oświetlenia w miejscu pracy jest niższe od wymaganego, wskazuje na konieczność kontroli oświetlenia, a niekoniecznie naprawy samej instalacji. Może to być wynikiem wyboru niewłaściwego źródła światła lub jego lokalizacji, co nie zawsze oznacza, że instalacja elektryczna wymaga ingerencji. Typowym błędem w myśleniu jest nieodróżnianie problemów związanych z oświetleniem od konieczności naprawy samej instalacji elektrycznej, co może prowadzić do niepotrzebnych działań i kosztów. Zrozumienie funkcjonowania instalacji elektrycznych oraz umiejętność oceny ich stanu na podstawie konkretnych pomiarów jest kluczowe dla skutecznego zarządzania bezpieczeństwem i wydajnością w miejscu pracy.

Pytanie 31

Która z wymienionych list czynności opisuje w jakiej kolejności demontuje się elementy stojana silnika indukcyjnego z uzwojeniem wsypywanym w celu jego przezwojenia?

1	odcięcie połączeń czołowych	odcięcie połączeń czołowych	usunięcie izolacji żłobkowej	usunięcie uzwojenia
2	usunięcie izolacji żłobkowej	usunięcie uzwojenia	odcięcie połączeń czołowych	odcięcie połączeń czołowych
3	usunięcie uzwojenia	usunięcie izolacji żłobkowej	usunięcie uzwojenia	usunięcie izolacji żłobkowej
A		B	C	D

A. C.

B. A.

C. B.

D. D.

Poprawna odpowiedź to B. Kolejność demontażu elementów stojana silnika indukcyjnego jest kluczowa dla zapewnienia bezpieczeństwa oraz efektywności podczas przezwojenia. Proces zaczyna się od odcięcia połączeń czołowych, co pozwala na bezpieczne wyłączenie zasilania i ograniczenie ryzyka porażenia prądem. Następnie przystępuje się do usunięcia uzwojenia, co jest istotne, aby uzyskać dostęp do wnętrza stojana. W tym etapie należy zachować ostrożność, aby nie uszkodzić struktury żłobka. Ostatnim krokiem jest usunięcie izolacji żłobkowej, co umożliwia dokładne oczyszczenie elementów i przygotowanie ich do ponownego nawinięcia. Przestrzeganie tej sekwencji demontażu jest zgodne z dobrymi praktykami w branży elektrycznej i mechaniczej, a także z normami bezpieczeństwa, co zapewnia, że proces przezwojenia będzie przeprowadzony w sposób profesjonalny i skuteczny. Właściwe podejście do tych czynności wpływa na wydajność i żywotność silnika.

Pytanie 32

Jakiego przyrządu należy użyć, aby zmierzyć moc bierną w obwodzie?

A. Waromierza

B. Woltomierza

C. Reflektometru

D. Watomierza

Pomiar mocy w układach elektrycznych można przeprowadzać za pomocą różnych mierników, jednak nie wszystkie z nich są odpowiednie do pomiaru mocy biernej. Reflektometr jest urządzeniem, które służy do analizy odbicia sygnału w liniach transmisyjnych, a jego zastosowanie ogranicza się do problematyki związanej z impedancją i stratami sygnału, co nie ma związku z pomiarem mocy biernej. Watomierz, z drugiej strony, mierzy moc czynną, a jego działanie opiera się na pomiarze napięcia i prądu, a następnie obliczaniu mocy czynnej, co oznacza, że nie jest w stanie dostarczyć informacji na temat mocy biernej, która jest miarą energii niezużywanej. Woltomierz jest urządzeniem do pomiaru napięcia, a jedynie mierząc napięcie nie można określić mocy biernej, gdyż nie uwzględnia on parametrów prądu oraz fazy między nimi. Typowym błędem myślowym jest zatem utożsamianie różnych rodzajów mocy i mylenie ich pomiaru, co prowadzi do nieprawidłowych wniosków i decyzji w zakresie projektowania oraz eksploatacji systemów elektrycznych. Zrozumienie różnic pomiędzy mocą czynną, bierną i pozorną oraz umiejętność zastosowania odpowiednich narzędzi pomiarowych jest kluczowe dla efektywności energetycznej.

Pytanie 33

Jaki element przedstawiono na rysunku?

A. Wkrętkę dławikową.

B. Tulejkę.

C. Wkrętkę redukcyjną.

D. Złączkę.

Element przedstawiony na rysunku to wkrętka dławikowa, która pełni kluczową rolę w instalacjach elektrycznych. Jest to rodzaj złączki, która zapewnia uszczelnienie przewodów wchodzących do puszek, obudów czy urządzeń. Wkrętki dławikowe charakteryzują się specyficznym kształtem, zazwyczaj stożkowym lub cylindrycznym, oraz obecnością gwintu zewnętrznego. Dzięki temu, po dokręceniu, zapewniają one nie tylko szczelność, ale także ochronę przed uszkodzeniami mechanicznymi. Zastosowanie wkrętek dławikowych jest powszechne w branży elektrycznej, gdzie wymagane jest przestrzeganie standardów bezpieczeństwa, takich jak normy IEC. Użycie wkrętek dławikowych w instalacjach zapewnia, że przewody są stabilnie zamocowane i chronione przed działaniem czynników zewnętrznych, co zapobiega awariom i zwiększa trwałość całej instalacji. Warto również zaznaczyć, że odpowiednie uszczelnienie przewodów wpływa na bezpieczeństwo pracy urządzeń, minimalizując ryzyko zwarcia czy innych niebezpiecznych sytuacji.

Pytanie 34

Trasując położenie osprzętu instalacji w pomieszczeniu mieszkalnym na podstawie schematu, którego fragment przedstawiono na rysunku, należy

A. uwzględnić zalecenia inwestora dotyczące wysokości umieszczania wyłącznika i gniazd w pomieszczeniu.

B. wyłącznik i gniazda umieszczać na wysokości co najmniej 100 cm od podłoża.

C. gniazda umieszczać tylko w strefie przypodłogowej.

D. gniazda umieszczać w odległości co najmniej 50 cm od krawędzi drzwi i okien.

Umieszczanie wyłączników i gniazd na wysokości co najmniej 100 cm od podłoża, jak sugeruje jeden z błędnych podejść, nie zawsze jest zgodne z praktykami branżowymi. Choć wysokość ta może być stosowana w niektórych przypadkach, nie uwzględnia ona różnorodnych potrzeb użytkowników i specyfikacji pomieszczeń, co prowadzi do nieoptymalnych rozwiązań. Wysokość montażu powinna być dostosowana do konkretnego zastosowania – na przykład, w kuchniach i biurach, gdzie użytkownicy mogą stać lub siedzieć, istotne jest, aby gniazda były łatwo dostępne w różnej pozycji. Stawianie gniazd tylko w strefie przypodłogowej to kolejny powszechny błąd. Takie podejście może ograniczać dostępność elektryczności w miejscach, gdzie jest to konieczne, jak np. w okolicy biurka czy w pobliżu urządzeń AGD. Ponadto, umieszczanie gniazd w odległości co najmniej 50 cm od krawędzi drzwi i okien nie jest standardem, który ma powszechne zastosowanie, a w wielu przypadkach może być zbędne – istotniejsze jest zapewnienie bezpieczeństwa oraz funkcjonalności w kontekście użycia i estetyki pomieszczenia. Właściwe podejście do montażu osprzętu elektrycznego powinno koncentrować się na zrównoważeniu przepisów z indywidualnymi preferencjami użytkowników, a nie na sztywnych normach, które nie odpowiadają rzeczywistym potrzebom mieszkańców.

Pytanie 35

Z jakiego rodzaju metalu oraz w jakiej formie produkowane są żyły przewodu YDYp 4×1,5 mm²?

A. Z miedzi w formie linki

B. Z miedzi w formie drutu

C. Z aluminium w formie drutu

D. Z aluminium w formie linki

Wybór materiałów i formy przewodów jest naprawdę ważny dla bezpieczeństwa i wydajności instalacji elektrycznych. Aluminium jest używane w różnych miejscach, ale w elektryce miedź wciąż rządzi, bo ma lepsze właściwości przewodzące. Odpowiedzi sugerujące aluminium, czy to w linkach, czy drutach, nie biorą pod uwagę, że aluminium ma większą rezystywność niż miedź, co generuje większe straty energii. Do tego, aluminium łatwiej się psuje, zwłaszcza w wilgoci, co osłabia połączenia elektryczne. Ta kwestia z linkami też jest myląca, bo YDYp to drut, a nie linka, co daje mu większą sztywność i stabilność. Użycie linki w małych przewodach może być problematyczne przy montażu i izolacji. Wybierając przewody do instalacji elektrycznych, warto zwracać uwagę na materiały i ich właściwości, bo to zapewnia bezpieczeństwo i zgodność z normami.

Pytanie 36

Izolację przewodu YDY 5x6 450/700 V należy kontrolować induktorem przy napięciu

A. 2500 V

B. 500 V

C. 250 V

D. 1000 V

Stosowanie napięcia 500 V, 250 V czy 2500 V do pomiaru rezystancji izolacji przewodu YDY 5x6 450/700 V jest nieprawidłowe z kilku powodów. Napięcie 500 V jest zbyt niskie, aby skutecznie ocenić stan izolacji, szczególnie w przypadku przewodów o niższej klasie napięcia, które mogą wykazywać defekty poddawane jedynie wyższym napięciom. Zastosowanie zbyt niskiego napięcia może prowadzić do fałszywie pozytywnych wyników, co skutkuje błędną oceną stanu izolacji i potencjalnym zagrożeniem bezpieczeństwa. Z kolei 250 V jest jeszcze niższe i również nie dostarcza wystarczającej energii do wykrycia ewentualnych uszkodzeń izolacji. Przeciwnie, napięcie 2500 V jest zbyt wysokie dla tego typu przewodów i może doprowadzić do uszkodzenia izolacji, co w konsekwencji może spowodować poważne awarie systemu elektrycznego. Z tego powodu kluczowe jest stosowanie napięć, które są zgodne z normami i zaleceniami branżowymi, aby zapewnić zarówno dokładność pomiarów, jak i bezpieczeństwo instalacji. Warto w tym kontekście przypomnieć, że zgodnie z normą PN-EN 60364-4-6, pomiar rezystancji izolacji powinien być przeprowadzany przy napięciu 1000 V dla instalacji o napięciu do 1000 V, co podkreśla znaczenie stosowania odpowiednich wartości napięcia w praktyce inżynieryjnej.

Pytanie 37

Wyłącznik różnicowoprądowy reagujący na prądy różnicowe przemienne, jednopołówkowe ze składową stałą do 6 mA i na prądy wyprostowane, oznaczony jest symbolem graficznym

A. C.

B. D.

C. B.

D. A.

Wyłącznik różnicowoprądowy, który reaguje na prądy różnicowe przemienne, jednopołówkowe ze składową stałą do 6 mA oraz na prądy wyprostowane, jest kluczowym elementem w systemach elektroenergetycznych, zapewniającym ochronę przed porażeniem prądem elektrycznym. Oznaczenie, które widzisz w odpowiedzi A, jest zgodne z normami obowiązującymi w branży elektrycznej, w tym z normą IEC 61008-1, która określa wymagania dotyczące wyłączników różnicowoprądowych. Użycie symbolu graficznego z sinusoidą oraz prostą linią z poziomymi kreskami poniżej, wskazuje na jego zdolność do detekcji prądów różnicowych, co jest istotne w kontekście ochrony instalacji elektrycznych. Praktyczne zastosowanie takich wyłączników obejmuje zarówno budynki mieszkalne, gdzie zabezpieczają użytkowników przed zagrożeniem, jak i obiekty przemysłowe, gdzie minimalizują ryzyko uszkodzenia sprzętu. Ich dobór i prawidłowe oznaczenie w dokumentacji technicznej są fundamentalne dla zapewnienia bezpieczeństwa i zgodności z regulacjami prawnymi.

Pytanie 38

Co oznacza symbol PE na przewodach elektrycznych?

A. Przewód fazowy

B. Przewód neutralny

C. Przewód ochronny

D. Przewód uziemiający

Symbol <em>PE</em> na przewodach elektrycznych oznacza przewód ochronny. Jest to kluczowy element każdej instalacji elektrycznej, ponieważ zapewnia bezpieczeństwo użytkownikom i chroni urządzenia przed uszkodzeniem w przypadku awarii. W praktyce przewód ochronny jest używany do uziemienia różnych urządzeń elektrycznych, co zapobiega gromadzeniu się ładunków elektrostatycznych i minimalizuje ryzyko porażenia prądem. Normy dotyczące instalacji elektrycznych, takie jak PN-HD 60364, podkreślają znaczenie poprawnego uziemienia i użycia przewodów ochronnych. Takie przewody są zazwyczaj oznaczone żółto-zielonym kolorem i nie powinny być używane do innych celów niż ochrona. Dzięki stosowaniu przewodów ochronnych, możliwe jest odprowadzenie niebezpiecznych prądów zwarciowych do ziemi, co jest standardową praktyką w branży elektrycznej. Z praktycznego punktu widzenia, przewód ochronny jest nieodłącznym elementem instalacji w każdym domu, biurze czy zakładzie przemysłowym.

Pytanie 39

Aby wymienić wadliwy łącznik w instalacji, należy wykonać następujące kroki:

A. wyłączyć napięcie, upewnić się o braku napięcia, wyjąć uszkodzony łącznik

B. wyłączyć napięcie, usunąć uszkodzony łącznik, zweryfikować ciągłość połączeń

C. podłączyć napięcie, zweryfikować ciągłość połączeń, wyjąć uszkodzony łącznik

D. usunąć uszkodzony łącznik, odłączyć napięcie, sprawdzić ciągłość połączeń

Odpowiedź odłączająca napięcie, sprawdzająca brak napięcia, a następnie wymontowująca uszkodzony łącznik jest zgodna z najlepszymi praktykami w zakresie bezpieczeństwa elektrycznego. Odłączenie napięcia przed przystąpieniem do jakiejkolwiek pracy na instalacji elektrycznej jest kluczowe, aby zminimalizować ryzyko porażenia prądem. Sprawdzenie braku napięcia za pomocą odpowiednich narzędzi, takich jak tester napięcia, jest niezbędne, aby potwierdzić, że instalacja jest bezpieczna do pracy. Po wykonaniu tych dwóch kroków można bezpiecznie wymontować uszkodzony łącznik. Przykładem praktycznym może być sytuacja, w której technik serwisowy wymienia łącznik w oświetleniu sufitowym. Stosując powyższe kroki, zapewnia sobie bezpieczeństwo oraz minimalizuje ryzyko uszkodzeń innych elementów instalacji. Zgodnie z normami IEC i PN-EN, przestrzeganie tych zasad jest obligatoryjne, aby utrzymać wysokie standardy bezpieczeństwa w pracy z instalacjami elektrycznymi.

Pytanie 40

Która z wymienionych czynności należy do konserwacji elektrycznej w mieszkaniach?

A. Zmiana wszystkich końcówek śrubowych w puszkach rozgałęźnych

B. Sprawdzenie stanu izolacji oraz powłok przewodów

C. Weryfikacja czasu działania zabezpieczenia przeciwzwarciowego

D. Zamiana wszystkich źródeł oświetlenia w oprawach

Wymiana wszystkich źródeł światła w oprawach nie jest bezpośrednio związana z konserwacją instalacji elektrycznej, lecz dotyczy czynności eksploatacyjnych. Choć wymiana żarówek jest konieczna, nie wpływa na ogólny stan instalacji ani nie zaspokaja wymogów przepisów dotyczących bezpieczeństwa. Z kolei sprawdzenie czasu zadziałania zabezpieczenia zwarciowego, mimo iż istotne, koncentruje się na aspektach ochronnych, a nie na konserwacji samej instalacji. Praktyka ta nie obejmuje analizy stanu izolacji przewodów, co jest fundamentalne dla długoterminowej funkcjonalności systemu. Wymiana wszystkich zacisków śrubowych w puszkach rozgałęźnych również nie stanowi konserwacji w rozumieniu stanu technicznego instalacji, a raczej działania prewencyjnego, które powinno być realizowane w odpowiednich interwałach czasowych. Konserwacja instalacji elektrycznej wymaga całościowego podejścia, które skupia się na ocenie i utrzymaniu integralności systemu, a nie tylko na pojedynczych elementach. Zrozumienie, że konserwacja to znacznie więcej niż proste działania eksploatacyjne, jest kluczowe dla zapewnienia bezpieczeństwa i niezawodności instalacji elektrycznych w mieszkaniach.

Rozpocznij nowy egzamin

Powrót do strony głównej
