Wyniki egzaminu

Nowy egzamin

Informacje o egzaminie:

Zawód: Technik inżynierii sanitarnej
Kwalifikacja: BUD.09 - Wykonywanie robót związanych z budową, montażem i eksploatacją sieci oraz instalacji sanitarnych
Data rozpoczęcia: 28 kwietnia 2026 11:53
Data zakończenia: 28 kwietnia 2026 12:08

Egzamin niezdany

Wynik: 18/40 punktów (45,0%)

Wymagane minimum: 20 punktów (50%)

Nowe

Analiza przebiegu egzaminu- sprawdź jak rozwiązywałeś pytania

Przebieg egzaminu

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Rysunek przedstawia stelaż do montażu

A. miski ustępowej stojącej.

B. umywalki z baterią wiszącą.

C. miski ustępowej wiszącej.

D. umywalki z baterią stojącą.

Niepoprawne odpowiedzi wynikają z błędnych założeń dotyczących zastosowania stelaży montażowych. Wybór miski ustępowej stojącej, na przykład, implikuje konieczność wykorzystania innego typu stelaża, który nie jest w stanie zapewnić odpowiedniego podparcia i mocowania. Miska ustępowa stojąca wymaga tradycyjnego podejścia do instalacji, co zazwyczaj wiąże się z widocznym zbiornikiem spłukującym oraz innymi elementami montażowymi, które mogą wpływać na estetykę pomieszczenia. Pomijając różnice w konstrukcji, wybierając umywalkę z baterią wiszącą lub stojącą, również mylnie zakłada się, że stelaż do montażu, który jest prezentowany na rysunku, może być użyty w tych przypadkach. Umywalki mają zupełnie inne wymagania dotyczące montażu, w tym inne rozstawy mocowań oraz różnice w sposobie podłączenia do instalacji wodno-kanalizacyjnej. Typowe błędy myślowe prowadzące do takich fałszywych wniosków obejmują niekonsekwentne zrozumienie funkcji poszczególnych elementów sanitarno-instalacyjnych oraz pomijanie specyfikacji technicznych wymaganych dla różnego rodzaju armatury. Dlatego tak istotne jest, aby dokładnie analizować zalecenia producenta oraz obowiązujące normy przy wyborze odpowiednich komponentów instalacyjnych.

Pytanie 2

Do tradycyjnych źródeł energii można zaliczyć

A. słońce

B. węgiel

C. wiatr

D. biogaz

Węgiel to takie tradycyjne źródło energii, które ma spore znaczenie w naszym globalnym miksie energetycznym. Jako paliwo kopalne, węgiel wydobywamy z ziemi, a potem spalamy w elektrowniach, żeby uzyskać prąd, a także w różnych procesach przemysłowych, gdzie potrzebne jest ciepło. Przez wiele lat był on podstawą energetyki w wielu krajach głównie ze względu na to, że jest łatwo dostępny i dość tani. Ale tu trzeba też zaznaczyć, że jego spalanie może nie być zbyt ekologiczne, bo wydziela się sporo dwutlenku węgla i innych zanieczyszczeń. Dlatego teraz coraz więcej krajów stara się ograniczać jego użycie i przechodzić na odnawialne źródła energii, chociaż wciąż węgiel ma swoje miejsce w produkcji energii. Na przykład w elektrowniach węglowych spala się węgiel kamienny lub brunatny, żeby przekształcić ciepło w energię elektryczną. Warto też wiedzieć, że technologia wychwytywania i składowania dwutlenku węgla (CCS) staje się coraz bardziej popularna, bo jest to sposób na zredukowanie wpływu węgla na nasze środowisko.

Pytanie 3

Aby zrealizować instalację wodociągową w technologii zgrzewania polifuzyjnego, jakie rury należy wybrać?

A. PP

B. PE

C. CPVC

D. PVC

Wybór rur CPVC, PE czy PVC do instalacji wodociągowych w technologii zgrzewania polifuzyjnego to chyba nie najlepszy pomysł. Rury CPVC, mimo że można je spotkać w systemach wodociągowych, są przeznaczone do klejenia, więc nie trzymają się dobrze w połączeniach zgrzewanych. To może prowadzić do awarii i nieszczelności. Rury PE, chociaż używane w instalacjach gazowych i wodociągowych, potrzebują innej technologii do łączenia, na przykład złączy mechanicznych czy zgrzewania elektrooporowego, co jest sprzeczne z tym, czego szukamy. A rury PVC, podobnie jak CPVC, także stosuje się głównie w systemach ciśnieniowych, ale tu znowu mówimy o klejeniu. Dobrze jest wiedzieć, że każdy z tych materiałów ma swoje konkretne zastosowania, a wybór niewłaściwego może prowadzić do dużych problemów, jak nieszczelności, które są kosztowne w naprawie i mogą stwarzać zagrożenie dla użytkowników.

Pytanie 4

Przedstawiony na rysunku przyrząd przeznaczony jest do pomiaru

A. temperatury czynnika.

B. ciśnienia czynnika.

C. oporów przepływu.

D. ilości przepływającej cieczy.

Przyrząd przedstawiony na rysunku to termometr bimetaliczny, który jest szeroko stosowany w różnych aplikacjach przemysłowych i laboratoryjnych do pomiaru temperatury. Jego działanie opiera się na właściwościach dwóch różnych metali, które reagują różnie na zmiany temperatury, co prowadzi do odkształcenia wskazówki na skali. Termometry bimetaliczne są powszechnie wykorzystywane w systemach grzewczych, klimatyzacyjnych oraz w kotłach, gdzie precyzyjny pomiar temperatury jest kluczowy dla zapewnienia bezpiecznego i efektywnego działania. Zastosowanie odpowiednich materiałów oraz technologii produkcji zapewnia ich wysoką odporność na warunki atmosferyczne oraz długowieczność. Standardy branżowe, takie jak ISO 9001, podkreślają znaczenie jakości i kalibracji przyrządów pomiarowych, co jest niezbędne dla uzyskania wiarygodnych wyników. Właściwe użytkowanie termometrów bimetalicznych pozwala na monitoring procesów przemysłowych oraz kontrolę jakości produktów, co jest niezwykle istotne w nowoczesnym przemyśle.

Pytanie 5

Na rysunku przedstawiono

A. system rozdzielczy sieci kanalizacyjnej.

B. układ promienisty sieci wodociągowej.

C. system ogólnospławny sieci kanalizacyjnej.

D. układ obwodowy sieci wodociągowej.

Wybór odpowiedzi, która wskazuje na układ promienisty sieci wodociągowej, jest błędny, ponieważ tego typu układ charakteryzuje się centralnym punktem rozdziału, z którego odchodzą poszczególne gałęzie. W układzie promienistym, w przypadku awarii, cała część sieci zasilana z danego promienia może zostać odcięta od dostaw wody, co prowadzi do przerwy w usługach dla użytkowników w danym obszarze. Taki układ nie zapewnia elastyczności i niezawodności, co jest kluczowe w nowoczesnych systemach wodociągowych. Dodatkowo, odpowiedzi wskazujące na systemy kanalizacyjne, takie jak system rozdzielczy czy ogólnospławny, są nieadekwatne, ponieważ dotyczą zupełnie innego obszaru infrastruktury. Systemy kanalizacyjne mają inne cele i funkcje, w tym odprowadzanie ścieków oraz zarządzanie wodami opadowymi, co czyni je nieporównywalnymi z sieciami wodociągowymi. Tego rodzaju pomyłki mogą wynikać z mylnego utożsamiania różnych typów sieci, co jest częstym błędem w zrozumieniu zagadnień dotyczących inżynierii sanitarno-hydraulicznej. Kluczem do prawidłowej analizy schematów sieci jest znajomość ich podstawowych zasad działania oraz umiejętność rozróżnienia ich zastosowań w infrastrukturze miejskiej.

Pytanie 6

Jaką minimalną wysokość powinien mieć gazomierz zamontowany na zewnątrz budynku, mierzona od poziomu gruntu do jego dolnej krawędzi?

A. 0,3 m

B. 1,0 m

C. 0,5 m

D. 1,8 m

Minimalna wysokość montażu gazomierza na zewnątrz budynku wynosząca 0,5 m jest zgodna z obowiązującymi normami i zasadami bezpieczeństwa. Taka wysokość zapewnia właściwą ochronę urządzenia przed uszkodzeniami mechanicznymi oraz ogranicza dostęp do gazomierza dla osób nieuprawnionych. W praktyce, montaż gazomierza na tej wysokości umożliwia również łatwy dostęp do urządzenia w celu przeprowadzania regularnych odczytów oraz konserwacji. W Polsce, wytyczne dotyczące instalacji gazomierzy określają m.in. przepisy techniczne oraz normy branżowe, które zezwalają na montaż gazomierzy w lokalizacjach chronionych przed warunkami atmosferycznymi, a jednocześnie zapewniają zgodność z wymaganiami użytkowników. Dobrą praktyką jest również umieszczanie gazomierzy w miejscach, gdzie nie będą narażone na działanie wody deszczowej oraz innych czynników zewnętrznych. Wysokość 0,5 m jest zatem optymalna z punktu widzenia zarówno praktycznego, jak i technicznego, odpowiadając na standardy bezpieczeństwa i funkcjonalności.

Pytanie 7

Przy realizacji izolacji antykorozyjnej złączy rur stalowych w gazociągu, po starannym ich oczyszczeniu powinno się

A. zastosować na złącza matę termokurczliwą

B. aplikować na złącza kit uszczelniający

C. nałożyć na złącza podkład gruntujący

D. pomalować złącza farbą lateksową

Izolacja antykorozyjna złączy rur stalowych gazociągu wymaga zastosowania odpowiednich metod i materiałów, a nieprawidłowe podejścia mogą prowadzić do poważnych konsekwencji. Przykładowo, stosowanie kitu uszczelniającego na złączach rur nie spełnia funkcji ochrony przed korozją. Kit uszczelniający jest przeznaczony do wypełniania szczelin i zapewnienia hermetyczności, ale nie oferuje właściwości ochronnych, które są niezbędne w przypadku stali narażonej na działanie wilgoci oraz agresywnych substancji chemicznych. Ponadto, zastosowanie maty termokurczliwej, uznawanej za stosunkowo nowoczesne rozwiązanie, również nie jest odpowiednie w tym kontekście. Mata ta przeznaczona jest przede wszystkim do ochrony mechanicznej i nie ma właściwości antykorozyjnych. Z kolei pomalowanie złączy farbą lateksową, chociaż może zapewnić pewną warstwę ochronną, nie jest wystarczające w kontekście długoterminowej ochrony przed korozją stali. Farby lateksowe nie są zaprojektowane do pracy w trudnych warunkach przemysłowych i nie są odporne na działanie olejów czy chemikaliów, które mogą występować w otoczeniu instalacji gazowych. W kontekście zabezpieczania złączy rur stalowych kluczowe jest stosowanie sprawdzonych systemów ochronnych, które zgodne są z branżowymi normami i zapewniają długotrwałą ochronę przed korozją.

Pytanie 8

Które urządzenie instalacji gazowej przedstawia oznaczenie graficzne zamieszczone na rysunku?

A. Grzejnik wody przepływowej.

B. Gazomierz miechowy.

C. Kocioł gazowy pojemnościowy.

D. Kuchnię gazową.

Wybór niepoprawnych odpowiedzi może prowadzić do poważnych nieporozumień dotyczących instalacji gazowych i urządzeń z nimi związanych. Gazomierz miechowy, na przykład, jest urządzeniem służącym do pomiaru zużycia gazu, ale jego symbol graficzny różni się znacząco od symbolu kotła gazowego pojemnościowego. Gazomierze mają zazwyczaj prostokątny kształt z dodatkowymi oznaczeniami technicznymi, które są związane z ich funkcjonalnością. Podobnie, kuchnia gazowa, której celem jest gotowanie, również nosi zupełnie inne oznaczenie graficzne, które odzwierciedla jej budowę oraz zastosowanie. Grzejniki wody przepływowej, z kolei, działają na zasadzie przepływu wody przez wymiennik ciepła, co również różni się od zasady działania kotła pojemnościowego. Wybierając tę odpowiedź, można było mylnie założyć, że wszystkie urządzenia gazowe mają podobną symbolikę, co jest błędem. Ważne jest, aby zrozumieć, że każdy typ urządzenia ma swoje unikalne cechy, które są odzwierciedlone w odpowiednim oznaczeniu graficznym. Ignorowanie tego faktu może prowadzić do nieprawidłowej instalacji oraz użytkowania, co jest nie tylko niebezpieczne, ale i sprzeczne z zasadami bezpieczeństwa i dobrymi praktykami branżowymi.

Pytanie 9

Aby połączyć trójnik siodłowy Ø63 x Ø32 z przyłączem gazowym z rur PE 32, należy zastosować mufę

A. zgrzewaną kielichowo

B. elektrooporową

C. zaciskową osiowo

D. spawaną

Zgrzewanie kielichowe, spawanie oraz zaciskanie osiowe to metody, które nie są odpowiednie do łączenia rur PE w kontekście instalacji gazowych. Zgrzewanie kielichowe polega na łączeniu rur z wykorzystaniem kielichów, co jest bardziej typowe dla innych materiałów, takich jak PVC, i nie zapewnia wymaganego poziomu szczelności i wytrzymałości w przypadku gazów. Spawanie rur PE, choć możliwe, wymaga specjalistycznych umiejętności oraz sprzętu, co czyni tę metodę mniej praktyczną i bardziej czasochłonną w porównaniu do elektrooporowego spawania. Zaciskanie osiowe, z kolei, może prowadzić do nieszczelności, gdyż nie gwarantuje jednorodności połączenia materiałowego, co jest krytyczne w instalacjach gazowych. Wybór niewłaściwej metody łączenia może prowadzić do niebezpiecznych sytuacji, takich jak wycieki gazu, co podkreśla znaczenie znajomości odpowiednich norm i praktyk. Dlatego też, w kontekście instalacji gazowych, elektrooporowe mufy są jedynym rozwiązaniem gwarantującym bezpieczeństwo i trwałość połączeń.

Pytanie 10

W zimowej porze roku zaleca się, aby zakres wilgotności względnej powietrza w pomieszczeniu, przy temperaturze 18÷20°C, wynosił

A. od 40% do 60%

B. powyżej 80%

C. nie mniej niż 70%

D. poniżej 30%

W zakresie wilgotności względnej powietrza w pomieszczeniu od 40% do 60% przy temperaturze 18÷20°C, zapewnia się optymalne warunki dla komfortu mieszkańców oraz minimalizuje ryzyko rozwoju pleśni i bakterii. Utrzymywanie takiego poziomu wilgotności jest zgodne z zaleceniami Światowej Organizacji Zdrowia oraz krajowych norm dotyczących jakości powietrza w pomieszczeniach. Praktyczne aspekty tego zagadnienia obejmują na przykład stosowanie nawilżaczy powietrza w sezonie grzewczym, kiedy to powietrze w pomieszczeniach staje się szczególnie suche. Utrzymanie wilgotności w zalecanym zakresie może również korzystnie wpłynąć na stan mebli i innych materiałów w pomieszczeniu, zapobiegając ich pękaniu czy deformacji. Poza tym, kontrolowanie wilgotności przyczynia się do lepszego samopoczucia domowników, co jest szczególnie ważne w okresie grzewczym, kiedy to wiele osób doświadcza problemów z oddychaniem i suchą skórą.

Pytanie 11

Jakie rodzaje przewodów mogą być użyte do budowy sieci kanalizacyjnej?

A. Stalowe

B. Betonowe

C. Mosiężne

D. Miedziane

Wybór betonowych przewodów do wykonania sieci kanalizacyjnej jest uzasadniony ich wysoką wytrzymałością, odpornością na korozję oraz zdolnością do wytrzymywania dużych obciążeń. Przewody betonowe często stosuje się w infrastrukturze miejskiej, gdzie wymagane są trwałe i niezawodne rozwiązania, mogące obsługiwać duże ilości ścieków oraz opadów. Dzięki swojej masywnej strukturze, przewody te są w stanie utrzymać stabilność w gruncie, co jest istotne w kontekście warunków gruntowych. Zgodnie z normami branżowymi, takimi jak PN-EN 1916, betonowe rury kanalizacyjne powinny być projektowane z uwzględnieniem ich mechanicznych właściwości, co zapewnia ich długowieczność w eksploatacji. Dodatkowo, betonowe rury są łatwe w montażu i mogą być łączone za pomocą różnych systemów uszczelniających, co zwiększa ich funkcjonalność w złożonych systemach kanalizacyjnych. W praktyce, zastosowanie takich przewodów obejmuje zarówno sieci sanitarno-kanalizacyjne, jak i deszczowe, gdzie ich właściwości hydrauliczne są kluczowe dla efektywnego odprowadzania wód.

Pytanie 12

Jaką wartość osiągnie kosztorys robocizny za przeprowadzenie próby szczelności sieci ciepłowniczej o długości 150 m, jeżeli nakłady robocze wynoszą 6 r-g na 100 m, a stawka za roboczogodzinę wynosi 15,00 zł?

A. 135,00 zł

B. 90,00 zł

C. 250,00 zł

D. 375,00 zł

W przypadku innych odpowiedzi, występuje szereg błędów w obliczeniach oraz w zrozumieniu zasad kalkulacji wartości robocizny. Na przykład, odpowiedź 90,00 zł mogłaby wynikać z błędnego założenia o mniejszej ilości roboczogodzin przypisanych do długości 150 m, co wprowadza w błąd co do rzeczywistych potrzeb czasowych na wykonanie próby szczelności. Z kolei odpowiedzi takie jak 375,00 zł czy 250,00 zł mogą być wynikiem pomyłek w obliczeniach, gdzie użytkownik mógł nieprawidłowo pomnożyć liczbę roboczogodzin przez stawkę, co sugeruje brak zrozumienia podstawowych zasad kosztorysowania. Warto pamiętać, że precyzyjne określenie nakładów roboczych oraz stawki jest kluczowe dla uzyskania prawidłowego wyniku, a dezorientacja w tym zakresie prowadzi do pomyłek. Błędy te mogą wskazywać na brak praktycznego doświadczenia w ocenie robót budowlanych, co jest istotnym czynnikiem przy tworzeniu rzetelnych kosztorysów. W praktyce, kluczowe jest, aby zawsze podchodzić do obliczeń z uwagą i dokładnością, stosując sprawdzone metody oraz konsultując się z dokumentacją techniczną, aby unikać pomyłek i nieporozumień.

Pytanie 13

Które połączenie stosowane w instalacjach wodociągowych wykonuje się na podstawie opisu przedstawionego w ramce?

Rurę o żądanej długości uciąć za pomocą nożyc. Cięcie powinno być prostopadłe do osi rury. Nałożyć pierścień na rurę wewnętrznie sfazowanym końcem od strony kształtki. Wykonać rozparcie rury przy użyciu rozpieraka ręcznego lub akumulatorowego następnie wsunąć złączkę w rurę do ostatniego zagrubienia na kształtce. Pierścień nasunąć przy użyciu praski ręcznej, hydraulicznej z napędem nożnym lub akumulatorowej. Po dosunięciu pierścienia do kołnierza kształtki połączenie jest gotowe do wykonania próby ciśnieniowej.

A. Lutowane.

B. Zaciskowe.

C. Gwintowane.

D. Spawane.

Wybór spawania, lutowania czy gwintowania może i pokazuje, że chcesz użyć solidnych technik, ale w tym kontekście to nie jest dobry pomysł. Spawanie m.in. wymaga dużych temperatur i precyzyjnych umiejętności, co sprawia, że jest bardziej czasochłonne i skomplikowane. W praktyce nie jest to najlepsza opcja, zwłaszcza dla małych rur czy w trudnych miejscach, gdzie precyzyjne wykonanie jest trudne. Z kolei lutowanie, mimo że trwałe, to wymaga, żeby rury były starannie oczyszczone i nałożone lutowia, co wydłuża czas montażu. Co więcej, lutowanie to słaby pomysł dla rur plastikowych, bo mogą się uszkodzić od wysokiej temperatury. A połączenia gwintowane, chociaż łatwe, to jednak mają ryzyko nieszczelności, zwłaszcza przy wibracjach czy zmianach temperaturowych. Tu też trzeba bardzo precyzyjnie wykonać gwinty, bo inaczej mogą pojawić się problemy później. Dlatego ważne jest, żeby dobrze dobierać techniki łączenia, bo to kluczowe dla efektywności i bezpieczeństwa instalacji.

Pytanie 14

Jakie elementy są używane do podłączenia reduktora do butli na gaz płynny o wadze 11 kilogramów?

A. uszczelki i półśrubunku z lewym gwintem 3/4"

B. pakuł i półśrubunku z lewym gwintem 3/8"

C. pakuł i półśrubunku z prawym gwintem 3/4"

D. uszczelki i półśrubunku z prawym gwintem 3/8"

Wybór odpowiednich komponentów do podłączenia reduktora do butli na gaz płynny jest kluczowy dla zapewnienia bezpieczeństwa oraz efektywności całego systemu gazowego. W przypadku wskazania półśrubunku z lewym gwintem 3/8", istotne jest zrozumienie, że nieodpowiedni gwint może prowadzić do nieszczelności, co z kolei stwarza ryzyko pożaru lub wybuchu. Prawy gwint w połączeniu z uszczelką na gaz płynny również nie jest zalecany, ponieważ nie spełnia norm bezpieczeństwa wymaganych dla tego typu instalacji. Należy pamiętać, że w systemach gazowych kluczowe jest zapobieganie wszelkim możliwym wyciekom, które mogą wystąpić w wyniku niewłaściwego połączenia. Ponadto, stosowanie pakuł zamiast uszczelki może prowadzić do zwiększonego ryzyka uszkodzenia gwintu i w konsekwencji do nieszczelności. Pakuły nie zapewniają odpowiedniej szczelności, co jest konieczne w aplikacjach, gdzie ciśnienie gazu jest istotne. Rekomendacje branżowe jednoznacznie wskazują na użycie uszczelek w takich zastosowaniach. Ostatecznie, zastosowanie niewłaściwych rozwiązań może prowadzić do poważnych konsekwencji dla zdrowia i bezpieczeństwa użytkowników oraz ich otoczenia.

Pytanie 15

Gdzie montowana jest odsadza w systemie kanalizacyjnym?

A. w podejściu do kanalizacji

B. na przyłączu do kanalizacji

C. na poziomie systemu kanalizacyjnego

D. w pionie systemu kanalizacyjnego

Montaż odsadzek w niewłaściwych częściach instalacji kanalizacyjnej, takich jak poziom kanalizacyjny, podejście kanalizacyjne czy przyłącze kanalizacyjne, jest niezgodny z zasadami inżynierii budowlanej. Poziom kanalizacyjny odnosi się do poziomego segmentu rur, w którym odpływ ścieków już następuje. Odsadzki nie powinny być montowane w tym miejscu, ponieważ mogą prowadzić do zatorów, które ograniczają przepływ wody. Podejście kanalizacyjne to odcinek rury łączący urządzenie sanitarno-techniczne z pionem, jego zadaniem jest transportować ścieki do pionu, a nie stanowi odpowiedniego miejsca na odsadzkę. Przyłącze kanalizacyjne z kolei oznacza punkt, w którym budynek łączy się z zewnętrznym systemem kanalizacji, co nie jest związane z odprowadzaniem ścieków z urządzeń wewnętrznych budynku. Właściwe umiejscowienie odsadzek w pionie kanalizacyjnym jest kluczowe, aby zapewnić ich prawidłowe funkcjonowanie oraz uniknąć problemów, takich jak nieprzyjemne zapachy, zatory czy niesprawne urządzenia sanitarne. Nieprawidłowe wnioski na temat lokalizacji odsadzek mogą wynikać z braku wiedzy na temat struktury instalacji kanalizacyjnej oraz jej zasad działania. Dlatego tak ważne jest, aby każdy, kto zajmuje się projektowaniem lub montażem systemów kanalizacyjnych, miał świadomość obowiązujących norm i najlepszych praktyk inżynieryjnych, które zapewniają efektywność i bezpieczeństwo całej instalacji.

Pytanie 16

Rysunek przedstawia

A. łącznik.

B. doszczelniacz.

C. kołnierz.

D. opaskę naprawczą.

Wybór kołnierza, opaski naprawczej czy łącznika jako odpowiedzi wskazuje na pewne nieporozumienie w rozumieniu funkcji różnych elementów instalacyjnych. Kołnierz stosowany jest do łączenia dwóch rur lub innych komponentów, zapewniając stabilność i umożliwiając ich demontaż, jednak nie pełni funkcji uszczelniającej. Jego zadaniem jest raczej zapewnienie odpowiedniego połączenia mechanicznego, co w przypadku uszkodzenia lub luzu może prowadzić do wycieków, nawet jeśli sam kołnierz jest w dobrym stanie. Z kolei opaska naprawcza jest używana do zabezpieczania uszkodzonych rur, lecz nie jest to element przeznaczony do uszczelniania połączeń w standardowy sposób. Oprócz tego, łączniki, chociaż mogą łączyć różne elementy instalacji, również nie pełnią roli uszczelki. Typowe błędy myślowe przy wyborze takich odpowiedzi wiążą się z myleniem funkcji i zastosowań poszczególnych elementów. W praktyce, zrozumienie różnicy między elementami, które stabilizują połączenia a tymi, które zapewniają szczelność, jest kluczowe dla każdego technika czy inżyniera zajmującego się instalacjami. Właściwe zastosowanie doszczelniaczy, w zgodzie z normami oraz najlepszymi praktykami, jest niezbędne do zabezpieczenia instalacji przed uszkodzeniem i wyciekami.

Pytanie 17

Urządzeniem gazowym, które pobiera powietrze z pomieszczenia, w którym zostało zainstalowane, oraz odprowadza spaliny przez przewód spalinowy na zewnątrz budynku, jest

A. kuchenka gazowa

B. kocioł grzewczy kondensacyjny

C. ogrzewacz promiennikowy

D. grzejnik wody przepływowej

Kuchenka gazowa, mimo że jest urządzeniem gazowym, nie odprowadza spalin na zewnątrz budynku, bo zazwyczaj nie ma przewodu spalinowego. Jej zadaniem jest gotowanie, a spaliny mogą wracać do wnętrza, co stwarza ryzyko zatrucia tlenkiem węgla. A ogrzewacz promiennikowy? Działa na zasadzie promieniowania ciepła, co oznacza, że grzeje przedmioty i ludzi blisko, ale też nie odprowadza spalin. To nie spełnia norm wentylacyjnych, a to może być niebezpieczne. Z kolei kocioł grzewczy kondensacyjny jest bardziej efektywny niż stare kotły, ale nie jest bezpośrednio porównywalny do grzejnika wody przepływowej, bo jego działanie opiera się na kondensacji pary wodnej w spalinach, co pozwala odzyskać energię. Wydaje mi się, że dobrze jest znać różnice między tymi urządzeniami, bo to pomoże w dobraniu odpowiedniego systemu grzewczego.

Pytanie 18

Jaka jest minimalna odległość kuchenki gazowej od okna, mierzona w poziomie od jej boku?

A. 2,5 m

B. 0,5 m

C. 1,0 m

D. 3,0 m

Odpowiedź 0,5 m jest prawidłowa, ponieważ zgodnie z obowiązującymi przepisami budowlanymi oraz normami bezpieczeństwa, minimalna odległość kuchenki gazowej od okna wynosi 0,5 m. Utrzymanie tej odległości jest istotne z perspektywy bezpieczeństwa, aby zminimalizować ryzyko pożaru oraz zapewnić odpowiednią wentylację. Gazy spalinowe, które mogą wydostawać się z kuchenki, powinny mieć swobodny dostęp do otwartego powietrza. Zbyt mała odległość może prowadzić do kumulacji spalin w pomieszczeniu, co może być niebezpieczne. Z praktycznego punktu widzenia, zachowanie odpowiednich odległości także ułatwia korzystanie z kuchenki oraz zapewnia komfort w kuchni. Na przykład, podczas gotowania, para oraz inne substancje mogą unikać skraplania się na oknach, co jest istotne z punktu widzenia konserwacji i estetyki. Dlatego stosowanie się do tych standardów nie tylko chroni przed zagrożeniami, ale także podnosi jakość użytkowania przestrzeni kuchennej.

Pytanie 19

Jakiego rodzaju przyrząd do pomiarów wykorzystuje się podczas wykonywania głównej próby szczelności systemu gazowego?

A. Galwanometr

B. Anemometr

C. Manometr

D. Barometr

Galwanometr jest urządzeniem używanym do pomiaru prądu elektrycznego, a nie ciśnienia gazu. Jego zastosowanie nie ma związku z przeprowadzaniem prób szczelności instalacji gazowych, co może prowadzić do mylnych wniosków o jego funkcjonalności w tym zakresie. Barometr, z kolei, mierzy ciśnienie atmosferyczne i jest stosowany głównie w meteorologii, a nie w kontroli szczelności instalacji gazowych. Użycie barometru w tym kontekście byłoby błędne, ponieważ ciśnienie atmosferyczne nie ma bezpośredniego związku z ciśnieniem wewnętrznym instalacji gazowej. Anemometr służy do pomiaru prędkości powietrza i jest narzędziem wykorzystywanym w wentylacji i klimatyzacji, a jego zastosowanie do pomiaru szczelności systemów gazowych jest niewłaściwe. Wszystkie te urządzenia nie są przeznaczone do monitorowania ciśnienia wewnętrznego w instalacjach gazowych, co jest kluczowym zadaniem manometru. Stosowanie niewłaściwych narzędzi pomiarowych w kontekście prób szczelności może prowadzić do fałszywych wyników, co zagraża bezpieczeństwu użytkowników. Dlatego, aby przeprowadzić rzetelną próbę szczelności, niezbędne jest korzystanie z manometru, który zapewnia niezbędne parametry do oceny stanu instalacji.

Pytanie 20

W instalacji systemu centralnego ogrzewania, zawór odcinający powinien być zainstalowany na rurze

A. bezpieczeństwa

B. wzbiorczej

C. sygnalizacyjnej

D. odpowietrzającej

Zawory odcinające pełnią istotną rolę w systemach centralnego ogrzewania, jednak wybór niewłaściwego miejsca ich montażu może prowadzić do wielu problemów operacyjnych. W przypadku zaworu montowanego na rurze bezpieczeństwa, jego funkcja jest zupełnie inna. Zawór bezpieczeństwa jest zaprojektowany, aby chronić system przed nadmiernym ciśnieniem oraz przegrzaniem. Dlatego umieszczanie zaworu odcinającego na rurze bezpieczeństwa byłoby błędne z punktu widzenia funkcji tych elementów. Montaż na rurze wzbiorczej także nie jest zalecany, ponieważ ta rura służy do uzupełniania wody w instalacji oraz kompensacji jej objętości w czasie zmian temperatury. Zawór odcinający mógłby w tym przypadku zablokować niezbędny dopływ wody, co groziłoby uszkodzeniem całego systemu. Podobnie, instalowanie go na rurze odpowietrzającej jest sprzeczne z zasadą, że ta rura ma na celu eliminację powietrza z systemu, co jest kluczowe dla prawidłowego funkcjonowania ogrzewania. Błędne rozmieszczenie zaworów prowadzi do nieefektywnej pracy całej instalacji, co jest często wynikiem niepełnego zrozumienia roli poszczególnych komponentów. Aby uniknąć takich sytuacji, ważne jest, aby projektanci i instalatorzy stosowali się do norm oraz dobrych praktyk w dziedzinie hydrauliki, co pozwoli na zapewnienie efektywności oraz bezpieczeństwa systemu centralnego ogrzewania.

Pytanie 21

Zanim przystąpimy do robót ziemnych dotyczących naprawy gazociągu, najpierw konieczne jest

A. oznaczenie terenu prac tablicami informacyjnymi

B. przeprowadzenie pomiarów stężenia metanu i tlenu

C. ustalenie lokalizacji uzbrojenia podziemnego

D. zabezpieczenie obszaru robót przed osobami nieupoważnionymi

Ustalenie usytuowania uzbrojenia podziemnego przed przystąpieniem do robót ziemnych jest kluczowym krokiem w zapewnieniu bezpieczeństwa i zgodności z obowiązującymi przepisami prawa. Wykrycie i zlokalizowanie istniejących instalacji, takich jak gazociągi, rurociągi wodne, czy linie telekomunikacyjne, pozwala na uniknięcie potencjalnych awarii czy wypadków, które mogą prowadzić do poważnych konsekwencji, w tym eksplozji. W praktyce oznacza to, że przed rozpoczęciem robót należy skontaktować się z odpowiednimi służbami, które mogą dostarczyć mapy uzbrojenia podziemnego oraz zweryfikować jego lokalizację na miejscu. W Polsce, zgodnie z Ustawą z dnia 7 lipca 1994 r. - Prawo budowlane oraz normami PN-EN 1610:2015-04, procedura ta jest nie tylko zalecana, ale również obowiązkowa, co podkreśla jej znaczenie w kontekście bezpieczeństwa publicznego oraz ochrony infrastruktury. Przeprowadzenie odpowiednich analiz i badań w tym zakresie pozwala na optymalizację prac budowlanych oraz minimalizację ryzyka uszkodzenia istniejącej infrastruktury.

Pytanie 22

Gazy nietoksyczne wykorzystywane jako źródło energii pozyskiwanej z zasobów ropy naftowej i gazu obejmują gaz

A. ziemny

B. generatorowy

C. miejscowy

D. koksowy

Gaz ziemny jest gazem nietoksycznym, który jest powszechnie stosowany jako źródło energii pozyskiwanej ze złóż ropno-gazonośnych. W jego skład wchodzą głównie metan oraz mniejsze ilości innych węglowodorów. Jest wykorzystywany w różnych sektorach, w tym w energetyce, przemyśle i gospodarstwach domowych. Zastosowanie gazu ziemnego jako paliwa ma wiele zalet, takich jak niższa emisja dwutlenku węgla w porównaniu do węgla oraz mniejsze zanieczyszczenie atmosfery. Standardy branżowe, takie jak normy ISO i regulacje dotyczące jakości gazu, zapewniają, że gaz ziemny dostarczany do konsumentów spełnia odpowiednie wymagania. W praktyce gaz ziemny jest wykorzystywany do produkcji energii elektrycznej, ogrzewania budynków oraz w procesach przemysłowych, co czyni go kluczowym elementem zrównoważonego rozwoju energetycznego.

Pytanie 23

W systemie ogrzewania połączenia trwałe z rur PP wykonuje się w metodzie

A. klejenia

B. zaprasowywania

C. zgrzewania

D. zaciskania

Zgrzewanie rur z polipropylenu (PP) jest jedną z najczęściej stosowanych metod łączenia, zwłaszcza w instalacjach grzewczych. Technologia ta polega na podgrzewaniu końców rur do odpowiedniej temperatury i następnie ich złączeniu pod wpływem ciśnienia. Dzięki temu uzyskuje się połączenie o wysokiej wytrzymałości oraz odporności na różne chemikalia i wysokie temperatury. Przykładem zastosowania zgrzewania są systemy ogrzewania podłogowego, gdzie zgrzewane rury PP zapewniają efektywną i równomierną dystrybucję ciepła. Zgrzewanie zgodne jest z europejskimi normami PN-EN 12201 oraz PN-EN 1451, które określają wymagania jakościowe dla systemów rur z tworzyw sztucznych. Warto zaznaczyć, że zgrzewanie wymaga odpowiednich narzędzi, jak zgrzewarki, oraz znajomości procesu, aby uniknąć błędów, które mogą prowadzić do uszkodzenia systemu. W praktyce zgrzewanie jest szybkie, tanie i efektywne, co czyni tę metodę jedną z najbardziej efektywnych w branży budowlanej.

Pytanie 24

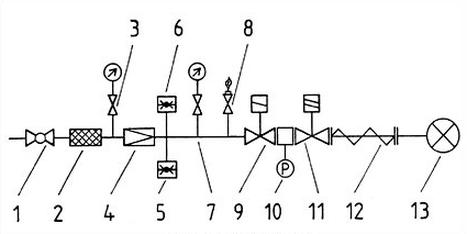

Który element instalacji gazowej niskiego ciśnienia oznaczono na schemacie cyfrą 1?

A. Kurek wlotowy odcinający.

B. Zawór magnetyczny bezpieczeństwa.

C. Palnik próbny.

D. Regulator ciśnienia.

Kurek wlotowy odcinający, oznaczony na schemacie cyfrą 1, jest kluczowym elementem instalacji gazowej niskiego ciśnienia. Jego podstawowym zadaniem jest ręczne odcinanie dopływu gazu do systemu, co jest niezbędne w sytuacjach awaryjnych lub podczas konserwacji instalacji. Odpowiednie korzystanie z kurków odcinających zgodnie z normami, takimi jak polska norma PN-EN 13786, zapewnia bezpieczeństwo użytkowników i minimalizuje ryzyko nieautoryzowanego wypływu gazu. W praktyce, przed rozpoczęciem prac serwisowych, zawsze należy upewnić się, że kurek odcinający jest zamknięty, co chroni przed niebezpieczeństwem pożaru lub eksplozji. Warto również stosować oznaczenia wizualne, aby każdy użytkownik mógł szybko zidentyfikować ten element w razie potrzeby. Znajomość lokalizacji kurka odcinającego jest podstawową umiejętnością, którą każdy użytkownik instalacji gazowej powinien posiąść.

Pytanie 25

Z systemu pompowego centralnego ogrzewania wodę należy spuszczać

A. podczas konserwacji kotła

B. przy regulacji systemu

C. jedynie w przypadku jego remontu

D. w trakcie wymiany pompy

Odpowiedź "tylko w przypadku jej remontu" jest na pewno trafna. Spuszczanie wody z instalacji pompowej centralnego ogrzewania powinno się robić tylko wtedy, gdy naprawdę trzeba, czyli na przykład podczas remontu. Wymiana takich rzeczy jak rury czy zawory wymaga opróżnienia systemu, żeby można było spokojnie działać przy instalacji. Jak się spuszcza wodę w takich sytuacjach, to mniejsze ryzyko uszkodzenia komponentów i zapobiega ewentualnym awariom, które mogą się zdarzyć przy złym użytkowaniu. Wyobraź sobie, że rura przecieka albo zaczyna korodować – wtedy trzeba ją wymienić, a przed pracą dobrze jest wylać wodę, żeby się nie robił bałagan. I w ogóle, w przepisach dotyczących konserwacji instalacji grzewczych zawsze mówią o tym, że przeglądy powinny być regularne i dobrze zarządzane, co podkreśla, że wodę powinno się spuszczać tylko w uzasadnionych sytuacjach.

Pytanie 26

Pomieszczenie, w którym zainstalowano kocioł gazowy typu B o mocy 40 kW, zasilany gazem ziemnym, powinno mieć minimalną kubaturę 8 m3 oraz kratkę wentylacyjną

A. nawiewną przy podłodze i wywiewną pod sufitem

B. wywiewną przy podłodze i nawiewną pod sufitem

C. wyłącznie wywiewną pod sufitem

D. wyłącznie nawiewną przy podłodze

Wiesz, pomieszczenie z kotłem gazowym typu B naprawdę potrzebuje dobrego systemu wentylacji, żeby wszystko działało jak należy i było bezpiecznie. Przy kotłach z zamkniętą komorą spalania, które używają gazu ziemnego, ważne jest, żeby miał dość powietrza do spalania, a spalinami też gdzieś trzeba wyjść. Dlatego odpowiedź z nawiewną kratką przy podłodze i wywiewną pod sufitem jest super! To pozwala na właściwą wymianę powietrza. Wskazanie kratki nawiewnej na dole wprowadza świeże powietrze do kotłowni, a ta wywiewna na górze zabiera to ciepłe, zużyte. Dzięki temu powietrze nam się lepiej kręci i nie ma szans na gromadzenie się szkodliwych substancji. Z tego, co pamiętam, normy budowlane, jak PN-EN 15037, mówią, że taka konfiguracja jest ok dla pomieszczeń z urządzeniami gazowymi, żeby wszystko działało prawidłowo i zmniejszało ryzyko wycieków. Przykładowo, w kotłowni w domu jednorodzinnym mając dobry system wentylacyjny, można zaoszczędzić na gazie i wydłużyć żywotność sprzętu.

Pytanie 27

Kocioł wyposażony w płomieniówki, popielnik oraz ruszt

A. elektryczny

B. olejowy

C. na paliwo gazowe

D. na paliwo stałe

Kotły elektryczne nie są typowo wyposażone w elementy, takie jak popielnik czy ruszt, ponieważ ich działanie opiera się na konwersji energii elektrycznej na ciepło. W przeciwieństwie do kotłów na paliwo stałe, nie wymagają one składowania paliwa, a ich eksploatacja jest mniej wymagająca pod względem infrastruktury. To może prowadzić do mylnego wrażenia, że kotły elektryczne mogą być analogiczne do kotłów na paliwo stałe, jednak różnią się one fundamentalnie w aspekcie źródła energii i technologii. Olejowe kotły grzewcze również nie są odpowiednie do słowa 'płomieniówka', ponieważ są one przystosowane do spalania oleju opałowego, co wiąże się z innymi wymaganiami i konstrukcjami, które nie obejmują popielników czy rusztów, ale raczej systemy dozowania i odprowadzania spalin. Kotły gazowe, mimo iż są popularnym rozwiązaniem współczesnych instalacji grzewczych, również różnią się konstrukcją i wymagają dostępu do sieci gazowej. Zatem, mylenie kotłów na paliwo stałe z innymi typami kotłów może prowadzić do nieprawidłowego oszacowania ich zastosowania oraz efektywności energetycznej. Ważne jest, aby w kontekście systemów grzewczych rozumieć różnice pomiędzy rodzajami paliw oraz ich specyfiką techniczną, co pozwoli na lepsze dobieranie rozwiązań do indywidualnych potrzeb użytkowników.

Pytanie 28

W celu izolacji połączeń sieci ciepłowniczych wykonanych z rur preizolowanych wykorzystuje się nasuwki z

A. PVC

B. polietylenu

C. polipropylenu

D. CPVC

Odpowiedzi PVC, CPVC i polipropylen, chociaż są używane w różnych dziedzinach, nie nadają się do izolacji złączy w sieciach ciepłowniczych tak dobrze jak polietylen. PVC, czyli polichlorek winylu, często można spotkać w instalacjach wodociągowych, ale ma słabą odporność na wysokie temperatury, przez co nie jest najlepszym wyborem do systemów ciepłowniczych. Może się deformować i stracić swoją integralność. CPVC trochę lepiej znosi temperatury niż PVC, ale i tak jego właściwości mechaniczne mogą nie wystarczyć na dłuższą metę w izolacji złączy ciepłowniczych. Polipropylen, znany z odporności chemicznej, też nie jest idealny, bo jego właściwości termiczne nie są wystarczające dla systemów, które pracują w wyższych temperaturach. Wybór złego materiału do izolacji może prowadzić do dużych problemów, takich jak straty ciepła i wyższe koszty. Dlatego tak ważne jest, żeby dobrze dobierać materiały izolacyjne – to klucz do efektywności energetycznej i długotrwałej trwałości całego systemu ciepłowniczego. Polietylen to pewniak, który zapewnia nie tylko wydajność, ale i długoterminową niezawodność.

Pytanie 29

Dokument wymagany do przygotowania zestawienia materiałów dla projektowanej sieci ciepłowniczej to

A. obmiar robót

B. przedmiar robót

C. mapa do celów projektowych

D. katalog nakładów rzeczowych

Przedmiar robót to kluczowy dokument w procesie projektowania i realizacji inwestycji budowlanych, w tym projektowanej sieci ciepłowniczej. Jego głównym celem jest szczegółowe określenie ilości i rodzaju materiałów oraz robót potrzebnych do wykonania projektu. Przedmiar robót zawiera dokładną listę elementów, które są niezbędne do oszacowania kosztów oraz planowania harmonogramu prac. W praktyce, przedmiar robót jest nie tylko narzędziem pomocnym w wycenie, ale także stanowi fundament dla kolejnych etapów realizacji projektu, w tym sporządzania kosztorysów oraz harmonogramów. W branży budowlanej korzysta się z norm i standardów, takich jak Katalogi Nakładów Rzeczowych (KNR), które ułatwiają tworzenie szczegółowych przedmiarów, a także normalizują procesy wyceny i analizy kosztów. Zastosowanie przedmiaru robót jest zgodne z dobrą praktyką, co potwierdzają przepisy prawa budowlanego oraz wytyczne Polskiej Izby Inżynierów Budownictwa.

Pytanie 30

Podpory ruchome instaluje się w sieciach ciepłowniczych, aby umożliwić

A. osiowe oraz ewentualne boczne przesuwanie przewodów

B. zakładanie izolacji ciepłochronnej na przewodach

C. stałe przymocowanie rurociągu do podłoża, na przykład komory ciepłowniczej

D. przesuwanie przewodu w trakcie jego instalacji

Trwałe mocowanie rurociągu z podłożem, jak i montowanie izolacji ciepłochronnej, to koncepcje, które mogą wydawać się logiczne, jednak są one nieprawidłowe w kontekście podpór ruchomych. Rurociągi ciepłownicze nie mogą być trwale mocowane do podłoża, ponieważ ich materiał pod wpływem zmian temperatury ulega ekspansji i skurczowi. Jeśli rurociąg byłby trwale zamocowany, mogłoby to prowadzić do poważnych uszkodzeń, takich jak pęknięcia lub deformacje. Podpory ruchome z kolei są zaprojektowane tak, aby zezwalać na ruch rurociągu w reakcji na zmiany temperatury, co jest kluczowe dla ich długotrwałej eksploatacji. Ponadto, przesuwanie przewodu podczas montażu również nie jest głównym celem podpór ruchomych; jest to proces, który powinien być dokładnie zaplanowany i przeprowadzony przed ich zamocowaniem. Izolacja ciepłochronna jest niezbędna dla ochrony przed stratami ciepła, ale jej montaż nie jest związany z funkcjonalnością podpór ruchomych. Stąd wynika, że niektóre z wymienionych koncepcji mogą prowadzić do nieporozumień oraz nieefektywnego projektowania instalacji ciepłowniczych, co podkreśla konieczność stosowania się do zasad i standardów branżowych w celu zapewnienia efektywności i bezpieczeństwa systemów ciepłowniczych.

Pytanie 31

Aby zrealizować odgałęzienie w budowanym gazociągu z rur z polietylenu, potrzebne jest zastosowanie

A. mufy

B. redukcji

C. nypela

D. trójnika

Trójnik jest elementem armatury, który umożliwia połączenie trzech rur w jednym punkcie, co jest niezbędne w przypadku wykonywania odgałęzień w gazociągach. W budowie gazociągów z rur polietylenowych stosuje się trójniki, aby zapewnić odpowiedni przepływ gazu oraz utrzymać wymagane ciśnienie w systemie. Przykładem zastosowania trójnika może być sytuacja, gdy z głównej linii gazociągu chcemy poprowadzić linię do innego obiektu, na przykład do budynku mieszkalnego lub przemysłowego. Zgodnie z normami branżowymi, trójniki powinny być wykonane z materiałów odpornych na działanie gazu i wysokie ciśnienie, co zapewnia ich długowieczność oraz bezpieczeństwo użytkowania. Wykorzystanie trójników jest zgodne z najlepszymi praktykami w projektowaniu systemów gazowych, co ma na celu minimalizację ryzyka przecieków oraz poprawę efektywności transportu gazu.

Pytanie 32

Aby usunąć nieszczelności w instalacji gazowej, które zostały stwierdzone podczas inspekcji połączeń gwintowanych, co należy zrobić?

A. zdemontować i wykonać połączenia na nowo

B. nałożyć na połączenia klej epoksydowy

C. nawijać taśmę izolacyjną

D. nałożyć na połączenia pastę uszczelniającą

Odpowiedź 'zdemontować i wykonać połączenia na nowo' jest prawidłowa, ponieważ nieszczelności w instalacji gazowej, szczególnie na połączeniach gwintowanych, wymagają gruntownego podejścia do naprawy. W przypadku wystąpienia nieszczelności, najlepszym rozwiązaniem jest całkowite zdemontowanie uszkodzonego połączenia i jego ponowne zainstalowanie z zachowaniem odpowiednich norm. W praktyce oznacza to, że należy użyć odpowiednich narzędzi do demontażu, a następnie przygotować powierzchnie gwintowane, stosując odpowiednie środki czyszczące. Po upewnieniu się, że gwinty są wolne od zanieczyszczeń, można na nie nałożyć materiał uszczelniający zgodny z przepisami, co zapewni trwałość i szczelność połączenia. To podejście jest zgodne z normami i zaleceniami, takimi jak PN-EN 15001, które podkreślają znaczenie prawidłowego montażu i konserwacji instalacji gazowych, aby zapewnić bezpieczeństwo eksploatacji.

Pytanie 33

Jakie narzędzia są konieczne do przeprowadzenia instalacji wody zimnej przy użyciu rur Pex-Al-Pex?

A. Kalibrator z fazownikiem i ręczną zaciskarką

B. Gratownik oraz nożyce krążkowe

C. Zgrzewarka z zestawem kamieni grzejnych

D. Gwintownica z zestawem narzynek

Zgrzewarka z kompletem kamieni grzejnych jest narzędziem stosowanym głównie w procesach łączenia rur z tworzyw sztucznych za pomocą zgrzewania, jednak nie jest odpowiednia dla rur Pex-Al-Pex, które nie są łączone w ten sposób. Użycie gwintownicy z kompletem narzynek sugeruje, że rozważamy łączenie rur metodą gwintowaną, co również nie ma zastosowania w przypadku rur PEX, gdyż są one zaprojektowane do łączenia za pomocą złączek zaciskowych lub zgrzewanych. Gratownik i nożyce krążkowe, choć są przydatne w obróbce rur, nie są wystarczające do realizacji kompleksowego procesu instalacji Pex-Al-Pex, ponieważ nie zapewniają odpowiednich metod połączeń. Typowym błędem jest założenie, że wszystkie narzędzia do obróbki rur mogą być stosowane zamiennie, co prowadzi do potencjalnych problemów związanych z szczelnością i trwałością połączeń. Dlatego ważne jest, aby przed przystąpieniem do instalacji zrozumieć specyfikę używanych materiałów oraz wymagania dotyczące narzędzi, aby zapewnić poprawność wykonania i zgodność z regulacjami budowlanymi oraz standardami jakości.

Pytanie 34

Zadaniem odmulacza w węzłach ciepłowniczych jest

A. chronić węzeł ciepłowniczy przed zmianami ciśnienia

B. wyłapywać zanieczyszczenia znajdujące się w wodzie

C. kontrolowanie przepływu czynnika grzewczego

D. zapobiegać cofaniu się nośnika ciepła

Regulacja przepływu czynnika grzejnego oraz zabezpieczenie węzła ciepłowniczego przed wahaniami ciśnienia to zagadnienia, które są często mylone z funkcją odmulacza. Regulacja przepływu czynnika grzejnego odbywa się przy użyciu zaworów i pomp, które dostosowują ilość medium grzewczego w systemie, ale nie jest to funkcja, którą pełni odmulacz. Wahaniom ciśnienia zapobiegają odpowiednie zawory bezpieczeństwa i układy automatyki, które monitorują wartości ciśnienia w systemie. W związku z tym, mylenie tych funkcji prowadzi do nieporozumień w zakresie technologii ciepłowniczych i może prowadzić do niewłaściwego doboru elementów instalacji. Ponadto, zapobieganie cofaniu się nośnika ciepła jest realizowane przez zastosowanie zaworów zwrotnych, które uniemożliwiają przepływ medium w przeciwnym kierunku. Ważne jest, aby zrozumieć, że każda z tych funkcji jest odrębna i wymaga stosowania odpowiednich urządzeń. Nieprawidłowe przypisanie funkcji odmulacza do regulacji czy zabezpieczeń może prowadzić do nieefektywności systemu, zwiększenia kosztów eksploatacji, a także skrócenia żywotności urządzeń ciepłowniczych.

Pytanie 35

Jakie są wydatki związane z zakupem rur do zbudowania 280 m sieci gazowej z PE 100 SDR o średnicy 90 x 8,2 mm, jeśli rura sprzedawana jest w odcinkach po 12 m, a cena za 1 m rury wynosi 28 zł?

A. 8064 zł

B. 7840 zł

C. 7828 zł

D. 8400 zł

Niewłaściwe odpowiedzi mogą wynikać z kilku powszechnych błędów obliczeniowych. Niektóre osoby mogłyby błędnie przyjąć, że wystarczy pomnożyć długość potrzebnych rur przez cenę za metr bez uwzględnienia, że rury są sprzedawane w odcinkach 12 m. Takie podejście prowadzi do niewłaściwego oszacowania całkowitych kosztów, ponieważ musimy rozważyć, że nie możemy kupić ułamkowej części odcinka rury. W przypadku obliczania 7828 zł, użyto zapewne błędnych jednostek lub błędnych założeń dotyczących liczby odcinków. Odpowiedzi 7840 zł i 8400 zł również sugerują, że ktoś mógł pomylić się w zaokrągleniach lub w interpretacji wymagań dotyczących długości odcinków. W praktyce, wiele osób pomija kluczowy krok polegający na wyliczeniu całkowitej długości rur, co jest istotne w kontekście standardów branżowych, takich jak PN-EN 1555 dla rur gazowych. Dlatego istotne jest, aby dokładnie przeliczyć wszystkie etapy, uwzględniając odpowiednie normy i praktyki, zanim podejmiemy decyzję o zakupie. Właściwe zrozumienie zasad obliczania długości oraz kosztów materiałów jest niezbędne do skutecznego zarządzania projektami budowlanymi, szczególnie w tak wrażliwych dziedzinach jak sieci gazowe.

Pytanie 36

Odsadzkę w systemie kanalizacyjnym instaluje się na

A. poziomie sieci kanalizacyjnej

B. przyłączu do kanalizacji

C. podejściu do kanalizacji

D. pionie w systemie kanalizacyjnym

Odsadzkę w instalacji kanalizacyjnej montuje się na pionie kanalizacyjnym, ponieważ jest to element, który umożliwia odprowadzenie ścieków z poziomu instalacji do systemu kanalizacyjnego. Pion kanalizacyjny, jako element systemu, jest odpowiedzialny za transportowanie nieczystości w kierunku poziomych odgałęzień. W praktyce oznacza to, że osadzenie odpływów, takich jak umywalki, toalety czy zlewy, wiąże się z tym, że ich odpływy łączą się z pionem kanalizacyjnym. Przy właściwej instalacji oraz zgodności z normami budowlanymi i sanitarnymi, pion kanalizacyjny powinien mieć odpowiedni spadek, aby zapewnić efektywne odprowadzanie ścieków. Przykładem zastosowania może być sytuacja, gdy instalujemy nową łazienkę w budynku wielorodzinnym – odpływy w tej łazience będą podłączone do pionu kanalizacyjnego. Warto również pamiętać, że zgodnie z normą PN-EN 12056, należy uwzględnić odpowiednie średnice rur oraz spadki, aby uniknąć zatorów i zapewnić długoterminową funkcjonalność systemu.

Pytanie 37

Grupa trzech pracowników ma za zadanie ułożyć 100 m rurociągu wodociągowego PVC w ciągu 30 godzin. Stawka za godzinę pracy jednego pracownika wynosi 10 zł. Oblicz całkowity koszt pracy wykonanej przez pracowników.

A. 900 zł

B. 400 zł

C. 1 000 zł

D. 3 000 zł

Obliczenie kosztu pracy robotników jest dość proste. Mamy zespół składający się z trzech ludzi, którzy pracują po 30 godzin. Więc, 3 robotników razy 30 godzin daje nam 90 roboczogodzin. Każdy z robotników dostaje 10 zł za godzinę, więc koszt to 90 roboczogodzin razy 10 zł, co nam daje 900 zł. W rzeczywistości, takie obliczenia są mega ważne w wielu branżach, szczególnie w budownictwie, bo dokładne planowanie kosztów to klucz do sukcesu projektów. Warto korzystać z dobrych narzędzi do liczenia kosztów i znać rynkowe stawki, bo to potrafi ułatwić życie w zarządzaniu projektami. Nie zapominajmy też o ewentualnych opóźnieniach czy dodatkowych kosztach, bo te rzeczy mogą naprawdę wpłynąć na budżet.

Pytanie 38

Ile m3 piasku wykorzystano do stworzenia 20 cm warstwy podsypki pod rurę kanalizacyjną PVC 200 o długości 5 m, jeśli rurka została umieszczona w wykopie o szerokości 1,2 m?

A. 2,40 m3

B. 0,12 m3

C. 1,20 m3

D. 6,00 m3

Wielu uczniów może popełnić błąd przy obliczeniu objętości materiału, co prowadzi do uzyskania nieprawidłowych wyników. Na przykład, niektóre osoby mogą pomylić jednostki miary, zapominając o przeliczeniu centymetrów na metry, co skutkuje znacznie mniejszą objętością niż rzeczywista. W przypadku obliczeń dotyczących długości, szerokości i wysokości wykopu, istotne jest, aby wszystkie wartości były w tych samych jednostkach, co jest fundamentalną zasadą w inżynierii. Innym częstym błędem jest nieuwzględnienie całej objętości wykopu, a jedynie jego części, co skutkuje niedoszacowaniem potrzebnej ilości materiału. Obliczenia powinny być zawsze weryfikowane poprzez różne metody, takie jak obliczenie objętości w różnych kontekstach, aby upewnić się o ich poprawności. W praktyce, inżynierowie często stosują dodatkowe zapasy materiałów na wypadek błędów w pomiarach lub nieprzewidzianych okoliczności na placu budowy. Dlatego dokładne obliczenia i znajomość podstawowych zasad geometria i objętości są kluczowe dla prawidłowego przebiegu prac budowlanych i instalacyjnych.

Pytanie 39

Jaką maksymalną pojemność powinien mieć zasobnik na ciepłą wodę dla rodziny składającej się z pięciu osób, jeśli dzienne zużycie ciepłej wody wynosi 30÷60 dm³/osobę?

A. 60 dm3

B. 450 dm3

C. 150 dm3

D. 300 dm3

Odpowiedzi 150 dm³, 450 dm³ oraz 60 dm³ są nieprawidłowe z kilku powodów, które należy dokładnie omówić. Przy pierwszej odpowiedzi, 150 dm³, zakłada się, że przy minimalnym zużyciu 30 dm³ na osobę, całkowite zużycie dla pięcioosobowej rodziny wynosi jedynie 150 dm³. To podejście jest błędne, ponieważ nie uwzględnia górnej granicy zużycia, która wynosi 60 dm³. Ustalając maksymalną pojemność zasobnika, należy przyjąć pod uwagę najwyższe możliwe zużycie, aby uniknąć sytuacji, w której rodzina nie ma dostępu do wystarczającej ilości ciepłej wody. Druga odpowiedź, 450 dm³, jest zbyt duża i niepotrzebna w kontekście opisanego zużycia, co prowadzi do nieefektywnego wykorzystania przestrzeni oraz zasobów. Wybór tak dużej pojemności zasobnika mógłby również wiązać się z wyższymi kosztami zakupu i eksploatacji. Ostatecznie, 60 dm³ jako odpowiedź, choć technicznie poprawna dla jednej osoby, jest rażąco niewystarczająca w kontekście pięcioosobowej rodziny. W takim przypadku zasobnik tej pojemności zaspokoiłby potrzeby tylko jednej osoby i nie mógłby być wykorzystany efektywnie. W praktyce, błędy w ocenie potrzeb wodnych prowadzą do frustracji codziennych użytkowników oraz zwiększają koszty eksploatacji systemów grzewczych. Dlatego kluczowe jest dokładne planowanie i analiza zużycia wody przed podjęciem decyzji o pojemności zasobnika. Rekomenduje się korzystanie z narzędzi obliczeniowych oraz doświadczeń branżowych, aby dostosować parametry systemu do rzeczywistych potrzeb użytkowników.

Pytanie 40

Jeśli po podgrzaniu wody w rurach systemu centralnego ogrzewania tynk wokół rur przechodzących przez ścianę zaczyna się łuszczyć i odpadać, co powinno się zrobić?

A. zamontować kompensator

B. usunąć punkty stałe

C. zamontować rozetę

D. dokręcić uchwyty

Montaż rozety w miejscach, gdzie rury przechodzą przez ściany, jest kluczowym krokiem w ochronie konstrukcji budynku oraz zapewnieniu prawidłowego funkcjonowania instalacji centralnego ogrzewania. Rozeta działa jako element osłonowy, który rozkłada naprężenia powstające podczas rozszerzania się rur pod wpływem wysokiej temperatury. Dzięki temu, tynk oraz inne materiały budowlane wokół rur nie ulegają pękaniu ani kruszeniu, co z kolei minimalizuje ryzyko uszkodzenia samej instalacji. Dobrą praktyką inżynieryjną jest stosowanie rozety w miejscach, gdzie przewody przechodzą przez przegrody – zarówno w budownictwie mieszkaniowym, jak i przemysłowym. Przykładem może być użycie rozety z tworzyw sztucznych lub metalu, która jest jak najbliżej ściany. Rozety powinny być montowane zgodnie z wytycznymi producenta, co zapewnia ich trwałość oraz skuteczność w działaniu. Warto również pamiętać o regularnym przeglądaniu stanu technicznego instalacji, aby na bieżąco reagować na ewentualne uszkodzenia czy pęknięcia.
