Informacje o egzaminie:

Zawód: Technik inżynierii sanitarnej
Kwalifikacja: BUD.09 - Wykonywanie robót związanych z budową, montażem i eksploatacją sieci oraz instalacji sanitarnych
Data rozpoczęcia: 11 czerwca 2026 23:52
Data zakończenia: 12 czerwca 2026 00:04

Egzamin niezdany

Wynik: 3/40 punktów (7,5%)

Wymagane minimum: 20 punktów (50%)

Udostępnij swój wynik

Facebook

X.com

Szczegółowe wyniki:

Pytanie 1

Podczas czyszczenia sieci kanalizacyjnej na końcach kanałów rurowych o niewielkich średnicach należy zastosować

A. zastawki

B. klapy

C. zasuwy

D. korki

Zastawki, klapy oraz zasuwa nie są właściwymi urządzeniami do stosowania podczas płukania sieci kanalizacyjnej na wylotach kanałów rurowych małych średnic. Zastawki są zazwyczaj używane w systemach wodociągowych do regulacji przepływu wody, a ich zastosowanie w kontekście kanalizacji może prowadzić do nieefektywnego usuwania zanieczyszczeń. Klapy są natomiast stosowane w systemach, gdzie wymagane jest zamykanie lub otwieranie przepływu w przypadkach awaryjnych, ale nie są one przeznaczone do kontrolowania przepływu podczas procesów czyszczenia. Zasuwa, choć może być używana do zatrzymania przepływu, nie jest optymalnym rozwiązaniem w kontekście płukania, gdyż nie zapewnia odpowiedniego ciśnienia do skutecznego usunięcia osadów. Typowym błędem myślowym jest mylenie funkcji tych urządzeń z ich zastosowaniem w specyficznych procesach kanalizacyjnych. Wiedza na temat odpowiednich narzędzi jest kluczowa, aby uniknąć nieefektywności w operacjach związanych z utrzymaniem sieci kanalizacyjnej. Właściwe zrozumienie zastosowania korków w kontekście płukania powinno być priorytetem dla każdego, kto pracuje w tej dziedzinie.

Pytanie 2

Gdzie instaluje się odpowietrzenia w sieciach ciepłowniczych?

A. na rozgałęzieniach magistrali z przewodem dystrybucyjnym

B. w kanałach ciepłowniczych nieprzechodnich

C. na rozgałęzieniach przewodu dystrybucyjnego z przyłączeniem

D. w komorach ciepłowniczych

Odpowiedzi takie jak instalacja odpowietrzenia na rozgałęzieniach magistrali z przewodem rozdzielczym czy w kanałach nieprzechodnich ciepłowniczych nie są właściwe z uwagi na ich konstrukcję oraz funkcję. Rozgałęzienia magistrali z przewodem rozdzielczym są miejscami, gdzie ciśnienie i temperatura mogą być zmienne, co sprawia, że odpowietrzenie w tych punktach może nie być skuteczne. Powietrze, które gromadzi się w systemie, powinno być usuwane z miejsc, gdzie mogą występować stagnacje, a nie z miejsc, gdzie może być duża dynamika przepływu. Instalowanie odpowietrzenia w kanałach nieprzechodnich również nie ma sensu, ponieważ te kanały nie są zaprojektowane do obsługi potencjalnych problemów z powietrzem; ich struktura nie zapewnia odpowiednich warunków do skutecznego usuwania powietrza z systemu. Odpowietrzanie w komorach ciepłowniczych, które są zaprojektowane z myślą o obsłudze ciepłownictwa, gwarantuje lepszą funkcjonalność i dostępność dla serwisu. Ostatecznie, niewłaściwe odpowietrzanie w nieodpowiednich miejscach prowadzi do obniżenia efektywności systemu ciepłowniczego oraz skutków ekonomicznych związanych z wieloma nieprzewidzianymi awariami i przestojami w dostawach ciepła.

Pytanie 3

Rury wodociągowe PE100 powinny być łączone przez

A. gwintowanie

B. lutowanie

C. zgrzewanie

D. zaprasowywanie

Gwintowanie, lutowanie i zaprasowywanie to metody, które nie są odpowiednie do łączenia rur wodociągowych wykonanych z PE100. Gwintowanie, choć powszechnie stosowane w innych materiałach, jak stal, nie jest efektywne w przypadku rur z polietylenu, ponieważ może prowadzić do osłabienia struktury materiału oraz zwiększenia ryzyka nieszczelności. W przypadku lutowania, metoda ta jest przeznaczona przede wszystkim dla metali i nie zapewnia odpowiedniej trwałości połączenia w przypadku materiałów plastikowych, jak PE100. Ponadto, lutowanie wymaga zastosowania dodatkowych materiałów lutowniczych, co wprowadza ryzyko zanieczyszczenia medium. Zaprasowywanie, mimo iż jest stosowane w niektórych systemach instalacyjnych, nie jest powszechną praktyką dla rur z polietylenu, ponieważ nie gwarantuje takiej samej niezawodności i szczelności jak zgrzewanie. Typowym błędem jest mylenie tych metod w przypadku różnych materiałów, co prowadzi do nieodpowiednich wyborów w projektowaniu systemów wodociągowych. Właściwe zrozumienie właściwości materiałów oraz ich odpowiednich metod łączenia jest kluczowe dla zapewnienia długotrwałej i efektywnej eksploatacji instalacji.

Pytanie 4

Montaż wymiennika ciepła w formie płytowej w węźle ciepłowniczym wykonują monter oraz jego pomocnik. Stawka godzinowa pracy montera wynosi 25,00 zł, a pomocnika 15,00 zł. Jakie będą koszty montażu, jeżeli czas pracy wynosi po 5 godzin dla każdego z nich?

A. 200,00 zł

B. 75,00 zł

C. 45,00 zł

D. 125,00 zł

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Koszt montażu płytowego wymiennika ciepła można obliczyć, mnożąc stawkę roboczogodziny za pracę montera oraz pomocnika przez ilość godzin pracy. W tym przypadku monter pracuje przez 5 godzin, a jego stawka wynosi 25,00 zł za godzinę, co daje 125,00 zł (25,00 zł/h * 5 h). Pomocnik również pracuje przez 5 godzin, a jego stawka to 15,00 zł za godzinę, co daje 75,00 zł (15,00 zł/h * 5 h). Łączny koszt montażu wynosi zatem 125,00 zł + 75,00 zł = 200,00 zł. Tego rodzaju obliczenia są kluczowe w każdym projekcie budowlanym czy montażowym, gdzie precyzyjne kalkulacje kosztów robocizny wpływają na ogólny budżet oraz rentowność przedsięwzięcia. W branży ciepłowniczej, znajomość stawek roboczogodzin oraz umiejętność właściwego ich obliczania pozwala na efektywne planowanie i zarządzanie kosztami, co jest niezbędne w kontekście konkurencyjności na rynku.

Pytanie 5

Jaką rolę odgrywają studzienki rewizyjne w systemie kanalizacyjnym?

A. Pozwalają na bieżącą inspekcję kanałów

B. Usuwają nadmiar ścieków z rury

C. Ograniczają zbyt duże spadki w kanałach

D. Chronią kanał przed uszkodzeniami mechanicznymi

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Studzienki rewizyjne są kluczowymi elementami sieci kanalizacyjnej, ponieważ umożliwiają bieżącą kontrolę oraz inspekcję stanu kanałów. Dzięki nim można szybko zlokalizować i usunąć ewentualne zatory, co ma istotne znaczenie dla prawidłowego funkcjonowania całego systemu. Przykładowo, w przypadku wystąpienia awarii, studzienki rewizyjne pozwalają na łatwy dostęp do wnętrza kanałów, co znacząco przyspiesza proces naprawczy. Ponadto, regularne inspekcje studzienek mogą przyczynić się do wczesnego wykrywania problemów, takich jak korozja czy uszkodzenia mechaniczne, co jest kluczowe dla zachowania ciągłości działania sieci. Warto również dodać, że zgodnie z normami branżowymi, takie jak PN-EN 13598-1, projektowanie i rozmieszczenie studzienek rewizyjnych powinno być przemyślane i dostosowane do specyfiki terenu oraz przewidywanych obciążeń, co dodatkowo podnosi efektywność ich funkcji.

Pytanie 6

Jaki układ sieci ciepłowniczej przedstawiono na rysunku?

A. Wielopierścieniowy.

B. Promieniowy.

C. Pierścieniowy.

D. Pajęczy.

Układ sieci ciepłowniczej określany jako pajęczy charakteryzuje się strukturą, w której centralna kotłownia rejonowa stanowi węzeł rozdzielający ciepło do wielu odbiorców. Taki układ zapewnia dużą elastyczność w zarządzaniu dostawami ciepła oraz umożliwia łatwe rozbudowywanie sieci w miarę potrzeb. Kluczowym aspektem układu pajęczego jest możliwość odłączania poszczególnych odbiorców bez wpływu na pozostałe, co zwiększa niezawodność systemu. Przykładowo, w miastach z rozwiniętą infrastrukturą ciepłowniczą często stosuje się sieci pajęcze, aby zaspokoić zmieniające się zapotrzebowanie na ciepło w różnych porach roku. Taki model sieci jest zgodny z zasadami dobrych praktyk w projektowaniu systemów ciepłowniczych, gdzie priorytetem jest zarówno efektywność energetyczna, jak i elastyczność operacyjna. Dzięki temu układ pajęczy znajduje zastosowanie zarówno w nowych projektach, jak i w modernizacji istniejących sieci ciepłowniczych, co czyni go ważnym tematem w inżynierii ciepłowniczej.

Pytanie 7

Na podstawie danych zamieszczonych w tabeli wskaż szerokość wykopu nieumocnionego, w którym ma być ułożony kanał betonowy o średnicy Ø 500.

Średnica rurociągu w mm	Rurociągi
	Żeliwne i stalowe		Kamionkowe i betonowe
	Ściany wykopów
	nieumocnione	umocnione	nieumocnione	umocnione
	Szerokość wykopu w m
50-100	0,80	0,90	0,80	0,90
200	0,90	1,00	0,90	1,00
250	0,95	1,05	0,95	1,05
300	1,00	1,10	1,00	1,10
350	1,10	1,20	1,15	1,25
400	1,15	1,25	1,20	1,30
500	1,30	1,40	1,35	1,45
600	1,45	1,55	1,50	1,60
800	1,75	1,85	1,80	1,90
1000	2,00	2,15	2,05	2,05

A. 0,80 m

B. 0,90 m

C. 1,35 m

D. 1,45 m

Odpowiedź 1,35 m jest poprawna, ponieważ zgodnie z normami budowlanymi, szerokość wykopu dla rurociągów betonowych o średnicy Ø 500 mm powinna wynosić 1,35 m. Takie wartości są określone na podstawie analizy przestrzeni wymaganej do prawidłowego ułożenia rurociągu oraz zapewnienia dostępu do niego w przypadku przyszłych napraw lub inspekcji. Wykop o odpowiedniej szerokości nie tylko ułatwia pracę, ale także zapewnia stabilność wykopu, co jest kluczowe dla bezpieczeństwa pracy. Przykładowo, w praktyce budowlanej, zachowanie wymaganej szerokości wykopu pozwala na uniknięcie osuwisk oraz innych niebezpieczeństw, które mogą wynikać z niewłaściwego przygotowania terenu. Zgodnie z ogólnymi zasadami inżynierii lądowej, zaleca się także przestrzeganie norm dotyczących minimalnych szerokości wykopów, co jest istotne w kontekście ochrony zdrowia i życia pracowników. Dodatkowo, odpowiednia szerokość wykopu ułatwia także późniejsze prace konserwacyjne rurociągu, co ma kluczowe znaczenie w długoterminowej eksploatacji infrastruktury.

Pytanie 8

W instalacji kanalizacyjnej połączenie rur z PE realizuje się metodą

A. zgrzewania

B. zaciskania

C. zaprasowywania

D. klejenia

Zaciskanie, zaprasowywanie i klejenie to techniki, które w kontekście rur z polietylenu (PE) nie są odpowiednie dla tworzenia połączeń nierozłącznych w instalacjach kanalizacyjnych. Zaciskanie polega na używaniu specjalnych złączek, które są nakładane na końce rur i następnie zaciskane przy pomocy narzędzi hydraulicznych. Choć ta metoda może być stosowana w innych aplikacjach, nie zapewnia ona szczelności, jaką gwarantuje zgrzewanie, co czyni ją nieodpowiednią dla instalacji kanalizacyjnych, gdzie nieszczelności mogą prowadzić do poważnych problemów, takich jak wycieki czy kontaminacja. Zaprasowywanie, natomiast, polega na formowaniu złączek w taki sposób, aby dopasować je do rur, co również nie daje zadowalających rezultatów w kontekście wytrzymałości na ciśnienie oraz zmiany temperatury, które mogą występować w systemach kanalizacyjnych. Metoda klejenia, używana głównie w przypadku rur z PVC, w przypadku PE nie jest skuteczna, ponieważ polietylen jest materiałem, który nie łączy się dobrze z klejami. Warto pamiętać, że wszystkie te metody mogą prowadzić do błędnych wniosków, jeśli nie są oparte na solidnym zrozumieniu właściwości materiałów oraz wymagań związanych z danym zastosowaniem. Dlatego kluczowe jest, aby przy projektowaniu instalacji kanalizacyjnych korzystać z technologii, które zapewniają trwałość i niezawodność, a zgrzewanie rur z PE niewątpliwie do takich należy.

Pytanie 9

Z jakiego rodzaju materiału należy wykonać instalację gazową przedstawioną na rzucie poziomym pomieszczenia?

A. Ze stali ocynkowanej.

B. Ze stali kwasowej.

C. Ze stali nierdzewnej.

D. Ze stali czarnej.

Wybór materiału do wykonania instalacji gazowej jest kluczowym zagadnieniem w kontekście bezpieczeństwa oraz efektywności systemu. Stal ocynkowana, choć często wykorzystywana w innych zastosowaniach budowlanych, nie jest wskazana do instalacji gazowych. Głównym powodem jest fakt, że ocynkowanie może prowadzić do korozji wewnętrznej, co stwarza ryzyko powstawania zatorów i obniżenia wydajności systemu. Stal kwasowa oraz nierdzewna, mimo że mają swoje miejsce w przemyśle, są stosowane w przypadkach, gdy wymagania dotyczące odporności na korozję są kluczowe, co w kontekście instalacji gazowych nie jest standardem. Ponadto, ich wyższe koszty i trudności w obróbce mogą nie uzasadniać ich zastosowania w standardowych instalacjach gazowych. W praktyce, wielokrotnie można spotkać się z błędnym przekonaniem, że wszystkie materiały stalowe nadają się do instalacji gazowych, co jest mylnym podejściem. Należy zawsze kierować się zaleceniami norm budowlanych oraz przepisami prawa, aby uniknąć potencjalnych zagrożeń. Dlatego istotne jest, aby przed podjęciem decyzji o wyborze materiału, dokładnie zapoznać się z wytycznymi i rekomendacjami, które jednoznacznie wskazują na stal czarną jako najodpowiedniejszy wybór w tym kontekście.

Pytanie 10

Jakie dwie kształtki powinny zostać użyte do zmiany położenia osi pionowej w instalacji kanalizacyjnej?

A. Mufy

B. Zwężki

C. Redukcje

D. Kolana 45°

Mufy, zwężki i redukcje to różne elementy kanalizacyjne, ale nie nadają się do zmieniania osi pionu w dobry sposób. Mufy głównie łączą dwie rury, ale nie zmieniają kierunku przepływu jak kolana. Zwężki zmieniają średnicę, co czasem zwiększa prędkość przepływu, ale w przypadku kierunku w pionie, to nie jest to. Redukcje również robią to samo co zwężki, jednak używanie ich do zmiany kierunku pionowego, to nie jest najlepszy pomysł. Gdybyśmy je zastosowali, mogłoby to prowadzić do problemów z odprowadzaniem ścieków, a nawet zatorów. Dlatego lepiej używać kolan 45°, bo one naprawdę pozwalają na prawidłowy kierunek przepływu i są zgodne z normami budowlanymi.

Pytanie 11

Grzejnik przedstawiony na rysunku należy podłączyć do instalacji centralnego ogrzewania w sposób

A. boczny.

B. siodłowy.

C. dolny.

D. krzyżowy.

Odpowiedź "dolny" jest poprawna, ponieważ grzejniki panelowe, takie jak przedstawiony na zdjęciu, najczęściej mają przyłącza umieszczone u dołu. Podłączenie dolne jest zalecane, gdyż umożliwia optymalne wykorzystanie całej powierzchni grzejnika, co prowadzi do efektywniejszego przekazywania ciepła do pomieszczenia. W przypadku grzejników z przyłączami dolnymi, woda z instalacji centralnego ogrzewania wchodzi do grzejnika od dołu, a następnie wraca do instalacji z górnej części, co sprzyja odpowiedniemu obiegowi wody. Zastosowanie tego sposobu podłączenia jest zgodne z ogólnymi zasadami projektowania systemów grzewczych, które podkreślają znaczenie efektywności energetycznej oraz komfortu cieplnego w budynkach. Ponadto dolne przyłącza mogą ułatwić potryskanie powietrza z instalacji, co jest istotne w kontekście prawidłowego działania grzejnika. Warto zaznaczyć, że zgodnie z normami branżowymi, wszystkie instalacje centralnego ogrzewania powinny być projektowane z uwzględnieniem lokalnych warunków oraz specyfiki używanych urządzeń, co pozwala na ich długotrwałe i bezawaryjne użytkowanie.

Pytanie 12

Przedstawiona na rysunku nasada powinna być instalowana na zakończeniu kanału murowanego

A. wentylacyjnego wywiewnego.

B. spalinowego.

C. dymowego.

D. wentylacyjnego nawiewnego.

Wybór odpowiedzi dotyczących kanałów spalinowych, dymowych lub nawiewnych wskazuje na nieporozumienie dotyczące funkcji i zastosowania nasad kominowych. Nasady przeznaczone do wentylacji wywiewnej są zaprojektowane w taki sposób, aby zwiększać ciąg powietrza, co nie ma zastosowania w systemach spalinowych, gdzie obecność szkodliwych gazów stwarza ryzyko dla zdrowia. W przypadku kanałów dymowych, ich budowa i przeznaczenie są całkowicie odmienne, ponieważ służą do odprowadzania spalin z pieców i kotłów, a ich konstrukcja musi spełniać surowe normy dotyczące szczelności i odporności na wysokie temperatury. Ponadto, nasady nie mogą być instalowane w kanałach nawiewnych, które mają za zadanie dostarczać świeże powietrze do wnętrza budynku. Wybierając niewłaściwe odpowiedzi, można wpaść w pułapkę myślenia, że wszystkie elementy wentylacyjne pełnią tę samą funkcję, co prowadzi do nieefektywnego projektowania systemów wentylacyjnych. Aby zrozumieć podstawowe różnice, warto zapoznać się z dokumentacją techniczną oraz normami dotyczącymi systemów wentylacyjnych, aby uniknąć takich błędów w przyszłości.

Pytanie 13

Gdzie powinien być umiejscowiony główny kurek gazowy?

A. na zewnątrz budynku wraz z wodomierzem

B. w budynku w wentylowanej szafie

C. na zewnątrz budynku w wentylowanej szafce

D. w budynku obok gazomierza

Lokalizacja kurka gazowego w budynku, nawet jeśli to może brzmieć jakoś sensownie, w rzeczywistości jest ryzykowna. Umieszczając go w budynku, zwiększamy szansę na gromadzenie gazu w zamkniętej przestrzeni, co może prowadzić do niebezpiecznych sytuacji, zwłaszcza jak coś wycieknie. Wentylacja tam może nie być wystarczająca i to stwarza zagrożenie dla ludzi. Jakby były jakieś awarie, dostęp do kurka mógłby być trudny, a to opóźnia reakcję. Kurek na zewnątrz w wentylowanej szafce, to jest to, co mówi branża – pozwala na szybsze zamknięcie dopływu gazu w razie potrzeby. Umieszczenie go obok gazomierza w budynku też nie rozwiązuje sprawy. Dlatego ważne jest, żeby przy projektowaniu instalacji gazowej trzymać się przepisów i sprawdzonych praktyk, bo to naprawdę podnosi bezpieczeństwo użytkowników.

Pytanie 14

W instalacji gazowej, jak należy łączyć kurek gazowy mosiężny z rurą stalową czarną?

A. spawania

B. zgrzewania

C. gwintowania

D. lutu twardego

Spawanie jest procesem, w którym elementy są łączone za pomocą wysokotemperaturowego stopienia materiałów, co w przypadku rur stalowych czarnych może być teoretycznie możliwe. Niemniej jednak, spawanie nie jest zalecane dla mosiądzu używanego w instalacjach gazowych, ponieważ może to prowadzić do osłabienia materiału i potencjalnych wycieków. Technika zgrzewania polega na łączeniu materiałów za pomocą wysokiej temperatury oraz ciśnienia, co również nie jest odpowiednia dla zastosowań w instalacjach gazowych, gdzie wymagana jest wysoka szczelność połączeń oraz możliwość ich demontażu. Lut twardy to metoda, która zmienia strukturę materiału i wiąże dwa elementy poprzez stopienie lutowia, jednak nie jest to technika zalecana do łączenia mosiądzu z rurami stalowymi, gdyż może generować problemy z trwałością połączenia. W kontekście instalacji gazowych kluczowe jest, aby połączenia były łatwe do serwisowania oraz zapewniały bezpieczeństwo, dlatego gwintowanie pozostaje najlepszym rozwiązaniem. Błędem jest zatem mylenie różnych metod łączenia w kontekście ich zastosowania w instalacjach gazowych, co może prowadzić do poważnych konsekwencji dla bezpieczeństwa użytkowników.

Pytanie 15

Złącza rur preizolowanych z stalową rurą transportową w instalacji ciepłowniczej wykonuje się przy użyciu

A. kluczy dynamometrycznych

B. zgrzewarki

C. kluczy monterskich

D. spawarki

Zarówno klucze dynamometryczne, klucze monterskie, jak i zgrzewarki, choć używane w różnych kontekstach związanych z instalacjami, nie są odpowiednie do łączenia rur preizolowanych ze stalową rurą przewodową. Klucze dynamometryczne służą do przykręcania śrub z określoną siłą, co jest istotne w kontekście montażu, ale nie zapewniają one szczelności ani trwałości połączeń metalowych. Użytkowanie kluczy monterskich ogranicza się do standardowych operacji związanych z montażem i demontażem elementów, co również nie ma zastosowania w procesie spawania. Zgrzewarki, z kolei, są wykorzystywane głównie do łączenia elementów z tworzyw sztucznych, co w kontekście rur stalowych jest nieadekwatne. Często pojawiają się błędne założenia dotyczące możliwości łączenia różnych materiałów za pomocą zgrzewania, co prowadzi do nieodpowiednich metod połączeń. W rzeczywistości trwałe i szczelne połączenie rur stalowych w instalacjach ciepłowniczych wymaga zastosowania spawania, które zapewnia właściwe właściwości mechaniczne oraz odporność na warunki eksploatacyjne. Dlatego ważne jest, aby przy wyborze metody łączenia uwzględnić materiał oraz wymagania dotyczące szczelności i wytrzymałości połączenia.

Pytanie 16

Którą rurą odprowadzany jest nadmiar wody z systemu c.o. w otwartym naczyniu wzbiorczym?

A. Rura sygnalizacyjna

B. Rura cyrkulacyjna

C. Rura przelewowa

D. Rura bezpieczeństwa

Wybór odpowiedzi 'sygnalizacyjną' jest błędny, ponieważ rura sygnalizacyjna nie ma funkcji odprowadzania nadmiaru wody z systemu centralnego ogrzewania. Rura sygnalizacyjna służy do powiadamiania o stanie systemu, na przykład poprzez monitorowanie poziomu wody, ale nie jest przeznaczona do odprowadzania cieczy. Podobnie, odpowiedź 'cyrkulacyjną' myli funkcję rur w instalacjach c.o. Rura cyrkulacyjna jest używana do krążenia wody w obiegu, co zapewnia równomierne rozprowadzenie ciepła w budynku, ale nie ma związku z odprowadzaniem nadmiaru wody. Z kolei rura bezpieczeństwa ma na celu ochranianie systemu przed nadmiernym ciśnieniem, jednak w kontekście nadmiaru wody w naczyniu wzbiorczym nie jest to jej główna funkcja. Podejmowanie decyzji na podstawie błędnych zrozumień funkcji rur w systemach grzewczych prowadzi do nieefektywności, a nawet do awarii systemu. Ważne jest, aby rozumieć, że odpowiednie projektowanie i dobór komponentów instalacji grzewczych, zgodnie z wytycznymi branżowymi, jest kluczowym elementem zapewniającym ich prawidłowe działanie i bezpieczeństwo użytkowników.

Pytanie 17

Jaką minimalną wysokość powinien mieć montaż kurka głównego na przyłączu gazowym niskiego ciśnienia na zewnętrznej ścianie budynku?

A. 50 cm

B. 70 cm

C. 130 cm

D. 110 cm

Montaż kurka głównego na przyłączu gazowym niskiego ciśnienia na wysokościach takich jak 70 cm, 110 cm czy 130 cm nie spełnia fundamentalnych wymogów dotyczących bezpieczeństwa oraz dostępności. Wyższe umiejscowienie kurka może prowadzić do trudności w dostępie do niego, co jest kluczowe w sytuacjach awaryjnych. W sytuacjach, gdy konieczne jest szybkie zamknięcie dostępu do gazu, każdy dodatkowy centymetr wysokości może opóźnić reakcję, co stwarza zagrożenie dla bezpieczeństwa użytkowników budynku. W praktyce, osoby odpowiedzialne za obsługę techniczną mogłyby mieć problem z dotarciem do kurka, co zwiększa ryzyko w przypadku awarii instalacji. Kolejnym aspektem jest możliwość zanieczyszczenia instalacji, gdy kurek umieszczony jest zbyt wysoko, co może prowadzić do gromadzenia się zanieczyszczeń w jego okolicy. Ponadto, przepisy dotyczące instalacji gazowych, w tym normy określające wysokości montażu, stawiają na pierwszym miejscu bezpieczeństwo użytkowników, co czyni montaż na wyższych wysokościach niezgodnym z najlepszymi praktykami branżowymi. Zrozumienie tych zasad jest kluczowe dla zapewnienia prawidłowej i bezpiecznej instalacji oraz użytkowania systemów gazowych.

Pytanie 18

Na rysunku przedstawiono sieć kanalizacyjną

A. rozdzielczą.

B. ciśnieniową.

C. ogólnospławną.

D. podciśnieniową.

Wybór odpowiedzi rozdzielczej, ogólnospławną oraz podciśnieniową jest błędny z kilku kluczowych powodów. Systemy kanalizacyjne rozdzielcze mają na celu oddzielenie ścieków sanitarnych od deszczowych, co nie jest cechą przedstawionego rysunku, gdzie widoczna jest sieć ciśnieniowa z elementami związanymi z transportem ścieków za pomocą pomp. W kontekście kanalizacji ogólnospławnej, choć może ona występować w niektórych projektach, przedstawiony rysunek nie zawiera elementów, które wskazywałyby na taki system, w którym ścieki i deszczówka są transportowane w jednej sieci. Odpowiedź podciśnieniowa jest również nieadekwatna, ponieważ ten typ kanalizacji wykorzystuje różnice ciśnień do transportu ścieków, co nie znajduje odzwierciedlenia w obecności studzienek pompowych w schemacie. Częstym błędem przy wyborze odpowiedzi jest mylenie funkcji i zadań poszczególnych systemów kanalizacyjnych. Kluczowe jest zrozumienie, że każdy system kanalizacyjny ma swoje unikalne wymagania i standardy, które muszą być spełnione dla prawidłowego funkcjonowania. W praktyce, znajomość tych różnic jest istotna dla inżynierów i projektantów, którzy muszą podejmować decyzje zgodnie z normami, takimi jak PN-EN 752, co jest niezbędne do zapewnienia bezpieczeństwa i efektywności systemów kanalizacyjnych.

Pytanie 19

Który segment instalacji sanitarnej łączy pion odpływowy z urządzeniem sanitarnym?

A. Przyłącze sanitarne

B. Poziom odpływowy

C. Przewód odpływowy

D. Podejście kanalizacyjne

Odpowiedzi takie jak przyłącze kanalizacyjne, poziom kanalizacyjny czy przewód odpływowy odnoszą się do różnych aspektów systemu kanalizacyjnego, ale nie odpowiadają na pytanie dotyczące połączenia pionu kanalizacyjnego z przyborem sanitarnym. Przyłącze kanalizacyjne odnosi się do segmentu, który łączy instalację budynku z siecią kanalizacyjną, co jest istotne dla całego systemu, ale nie ma bezpośredniego związku z podejściem do konkretnego przyboru sanitarnym. Poziom kanalizacyjny, z kolei, to ogólny termin, który odnosi się do poziomu, na jakim znajdują się różne elementy kanalizacyjne, ale nie wskazuje konkretnego odcinka łączącego pion z przyborami. Przewód odpływowy jest terminem używanym do opisania elementu, który odprowadza ścieki, jednak nie precyzuje, że jest to odcinek łączący z pionem. Użytkownicy często mylą te terminy z powodu ich podobieństwa i ogólnego zrozumienia systemów kanalizacyjnych. Kluczowe jest, aby zrozumieć, że każde z tych pojęć odnosi się do innych części instalacji, gdzie podejście kanalizacyjne jest specyficznie odpowiedzialne za łączenie pionu z przyborami sanitarnymi i powinno być projektowane z uwzględnieniem odpowiednich spadków oraz materiałów, by zapewnić ich efektywność i trwałość.

Pytanie 20

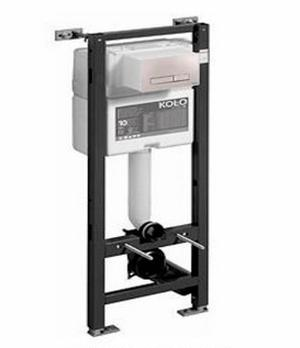

Rysunek przedstawia stelaż do montażu

A. umywalki.

B. miski ustępowej.

C. zlewozmywaka.

D. pisuaru.

Wybór odpowiedzi dotyczący umywalki, zlewozmywaka lub pisuaru nie jest trafny, ponieważ każda z tych opcji opiera się na błędnym rozumieniu przeznaczenia stelaża podtynkowego przedstawionego na zdjęciu. Umywalki i zlewozmywaki to urządzenia, które nie wymagają tego typu konstrukcji, gdyż ich montaż polega na przytwierdzeniu bezpośrednio do ściany lub na stelażu, ale nie w systemie podtynkowym. Pisuar, z drugiej strony, również nie korzysta z takiej ramy montażowej, ponieważ jego instalacja jest zupełnie odmienna i wymaga innych elementów wsparcia, które nie są widoczne na przedstawionym rysunku. Typowe błędy myślowe mogą obejmować mylenie funkcjonalności różnych urządzeń sanitarnych oraz brak zrozumienia, że stelaż podtynkowy jest specyficznie przystosowany do obsługi miski ustępowej, co podkreśla jego unikalne cechy konstrukcyjne. W praktyce, zrozumienie różnic w instalacji różnych urządzeń sanitarnych jest kluczowe, aby uniknąć nieprawidłowych wyborów, które mogą prowadzić do nieefektywności oraz zwiększonych kosztów napraw w przyszłości.

Pytanie 21

Jakie urządzenie przedstawiono na fotografii?

A. Manometr.

B. Ciepłomierz.

C. Wodomierz.

D. Termostat.

Wybór manometru, wodomierza albo termostatu jako odpowiedzi na to pytanie jest błędny, bo każde z tych urządzeń działa w inny sposób. Manometr mierzy ciśnienie w różnych systemach, na przykład hydraulicznych czy pneumatycznych, więc nie ma nic wspólnego z pomiarem ciepła. Wodomierz z kolei mierzy, ile wody przepływa przez instalację wodociągową, a to też nie ma związku z ciepłomierzem. A termostat kontroluje temperaturę w pomieszczeniach, ale nie mierzy bezpośrednio zużycia ciepła. Wybierając te odpowiedzi, można pokazać, że nie do końca rozumie się, jak te urządzenia działają i jakie mają zastosowanie. Ważne jest, żeby wiedzieć, że każde z tych narzędzi spełnia inną rolę, co pokazuje, jak istotne jest ich właściwe rozróżnienie. W kontekście efektywności energetycznej i zarządzania zasobami, umiejętność identyfikacji odpowiednich urządzeń pomiarowych jest kluczowa, żeby podejmować dobre decyzje dotyczące systemów grzewczych i wodociągowych.

Pytanie 22

Element instalacji gazowej przedstawiony na rysunku to

A. zawór zwrotny.

B. filtr siatkowy.

C. zawór redukcyjny.

D. reduktor ciśnienia.

Zawór zwrotny, filtr siatkowy, zawór redukcyjny oraz reduktor ciśnienia to elementy, które często występują w instalacjach gazowych, ale każdy z nich ma odmienną funkcję. Zawór zwrotny działa na zasadzie uniemożliwienia cofaniu się medium, co jest szczególnie istotne w systemach, gdzie kierunek przepływu musi być stały. Jednak nie ma on znaczenia w kontekście filtracji zanieczyszczeń. Z kolei zawór redukcyjny, który reguluje ciśnienie gazu w instalacji, również nie ma związku z zatrzymywaniem ciał stałych. Jego zadanie koncentruje się na dostosowywaniu ciśnienia gazu do wymogów urządzeń odbiorczych. Natomiast reduktor ciśnienia, podobnie jak zawór redukcyjny, służy do obniżania ciśnienia, co jest niezbędne w wielu zastosowaniach przemysłowych i domowych. Zrozumienie różnic między tymi elementami jest kluczowe do zapewnienia prawidłowego działania instalacji. Często błędnie zakłada się, że wszystkie te elementy pełnią podobne funkcje, co prowadzi do nieprawidłowego doboru komponentów w systemach gazowych. W praktyce, zastosowanie niewłaściwego elementu może prowadzić do poważnych problemów, takich jak zanieczyszczenie instalacji, co w dłuższej perspektywie może wpływać na jej bezpieczeństwo i efektywność operacyjną. Dlatego tak ważne jest, aby dokonywać starannej analizy i rozumieć specyfikę każdego z tych komponentów.

Pytanie 23

W jakich miejscach w systemie wodociągowym instaluje się zawory antyskażeniowe?

A. Na przyłączu, które znajduje się za wodomierzem

B. Na każdym odgałęzieniu z poziomu

C. Przed każdą baterią, za zaworem odcinającym

D. Przed każdym zaworem czerpalnym

Nieprawidłowe odpowiedzi wynikają z błędnych zrozumień dotyczących lokalizacji montażu zaworów antyskażeniowych w systemie wodociągowym. Montaż zaworów na każdym odgałęzieniu od poziomu nie jest zalecany, ponieważ ich podstawowa funkcja polega na ochronie całego systemu przed zanieczyszczeniami, a nie na selektywnym zabezpieczaniu pojedynczych gałęzi. Zawory czerpalne, które są używane przed każdą baterią czy innymi punktami poboru wody, również nie są odpowiednim miejscem na instalację zaworów antyskażeniowych. Umiejscowienie ich przed zaworem odcinającym może stworzyć ryzyko, że w przypadku awarii lub zanieczyszczenia woda z systemu wewnętrznego, może cofnąć się do sieci wodociągowej. Dla zachowania najwyższych standardów bezpieczeństwa, zawory antyskażeniowe powinny być umieszczane w strategicznych punktach, które minimalizują ryzyko kontaminacji. Tego typu zawory są kluczowe w kontekście ochrony zdrowia publicznego i są regulowane przez przepisy prawa budowlanego oraz normy sanitarno-epidemiologiczne. Ich niewłaściwe umiejscowienie może prowadzić do poważnych konsekwencji zdrowotnych, dlatego kluczowe jest, aby ich instalacja odbywała się zgodnie z wytycznymi ekspertów oraz obowiązującymi regulacjami.

Pytanie 24

Który zawór należy zamontować w celu podłączenia baterii stojącej do przewodów instalacji wodociągowej?

A. A.

B. B.

C. C.

D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź A jest poprawna, ponieważ zawór kątowy jest najbardziej odpowiednim rozwiązaniem do podłączenia baterii stojącej do instalacji wodociągowej. Zawory kątowe, ze względu na swoją konstrukcję, pozwalają na estetyczne i efektywne podłączenie rur, co jest szczególnie istotne w przypadku baterii, które często są montowane w miejscach o ograniczonej przestrzeni. Zastosowanie zaworu kątowego umożliwia nie tylko łatwe podłączenie, ale także wygodne odcinanie dopływu wody bez konieczności demontażu całej instalacji, co jest nieocenione w przypadku konserwacji lub awarii. Zgodnie z aktualnymi normami budowlanymi oraz najlepszymi praktykami w branży hydraulicznej, stosowanie zaworów kątowych w takich zastosowaniach jest powszechnie zalecane. Dodatkowo, zawory te są dostępne w różnych średnicach i materiałach, co pozwala na ich dopasowanie do konkretnej instalacji, zapewniając długotrwałą i niezawodną pracę.

Pytanie 25

Jakie przyrządy będą potrzebne do podłączenia kuchenki gazowej do butli gazowej z propan-butanem?

A. Zaciskarka promieniowa, zestaw kluczy płaskich, kombinerki, miernik gazu

B. Wkrętak krzyżakowy, klucze płaskie dwustronne, zaciskarka osiowa, miernik gazu

C. Klucze nastawne, wkrętak krzyżakowy, aparat do sprawdzania szczelności podłączeń

D. Szczypce uniwersalne, klucze nasadowe, aparat do sprawdzania szczelności podłączeń

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Użycie kluczy nastawnych, wkrętaka krzyżakowego oraz aparatu do sprawdzania szczelności podłączeń jest niezbędne przy instalacji kuchni gazowej z butlą gazową zawierającą propan-butan. Klucze nastawne umożliwiają precyzyjne dokręcanie połączeń gwintowych, co jest kluczowe dla zapewnienia ich szczelności. Wkrętak krzyżakowy jest istotny do montażu elementów, które mogą być używane w konstrukcji kuchni, a jego uniwersalność sprawia, że nadaje się do różnych typów wkrętów. Aparat do sprawdzania szczelności podłączeń to narzędzie niezbędne do weryfikacji, czy instalacja nie ma nieszczelności, co jest szczególnie ważne w kontekście gazów palnych, takich jak propan-butan. Bez odpowiedniego sprawdzenia szczelności można narażać się na poważne zagrożenia, takie jak wybuchy czy pożary. Rekomendacje branżowe sugerują, aby zawsze przy instalacji gazowej korzystać z certyfikowanych urządzeń i postępować zgodnie z lokalnymi normami bezpieczeństwa, co podkreśla znaczenie prawidłowego użycia wymienionych narzędzi.

Pytanie 26

Którego z zestawów narzędzi przedstawionych na ilustracji należy użyć do wykonania połączenia rur PP przez zgrzewanie kielichowe?

A. A.

B. B.

C. C.

D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Zestaw B to optymalny wybór do wykonania połączenia rur PP przez zgrzewanie kielichowe, ponieważ zawiera urządzenie przystosowane do tego typu złączeń. Urządzenia do zgrzewania kielichowego są niezbędne w instalacjach hydraulicznych i sanitarno-grzewczych, gdzie trwałość i szczelność połączeń mają kluczowe znaczenie. Dzięki cyfrowemu wyświetlaczowi użytkownik ma możliwość precyzyjnego ustawienia temperatury zgrzewania, co pozwala na dostosowanie procesu do specyfikacji materiału. W praktyce oznacza to, że możemy uniknąć problemów związanych z niedopasowaniem temperatury, które mogą prowadzić do osłabienia połączeń. Ponadto, zgrzewanie kielichowe jest zgodne z normami branżowymi, takimi jak PN-EN 12201 dla rur z polipropylenu, co zapewnia, że wykonane połączenia będą bezpieczne i spełnią wymogi jakościowe. Warto również dodać, że odpowiedni dobór narzędzi wpływa na efektywność pracy i czas wykonania instalacji, co jest kluczowe w realizacjach projektów budowlanych.

Pytanie 27

W celu uszczelnienia gwintowanych połączeń w instalacji gazowej wykorzystuje się

A. pakuły oraz pastę poślizgową

B. pakuły oraz pastę uszczelniającą

C. taśmę teflonową oraz klej

D. taśmę teflonową oraz pastę poślizgową

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Prawidłowa odpowiedź to zastosowanie pakuł i pasty uszczelniającej do uszczelniania połączeń gwintowanych w instalacji gazowej. Pakuły, wykonane z naturalnych włókien, takich jak juta, mają zdolność do wypełniania szczelin i zwiększania szczelności połączeń gwintowych. Użycie pasty uszczelniającej dodatkowo poprawia ich działanie, tworząc elastyczną warstwę, która zapobiega wyciekom. W praktyce pakuły i pasta uszczelniająca są zgodne z normami branżowymi, takimi jak PN-EN 751-1, które określają wymagania dla materiałów uszczelniających stosowanych w instalacjach gazowych. Warto zauważyć, że zastosowanie pakuł i pasty uszczelniającej jest preferowane w sytuacjach, gdzie wysokie ciśnienie lub zmiany temperatury mogą wpływać na integralność połączeń. Prawidłowe aplikowanie tych materiałów zapewnia bezpieczeństwo użytkowania instalacji gazowej oraz minimalizuje ryzyko nieszczelności, co jest kluczowe w kontekście ochrony zdrowia i życia użytkowników. Przykładowo, w przypadku montażu urządzeń gazowych, takich jak kotły czy piece, zastosowanie tych elementów uszczelniających jest standardowym procesem, który powinien być realizowany zgodnie z najlepszymi praktykami w branży.

Pytanie 28

Na podstawie danych w tabeli określ, maksymalną prędkość powietrza w pomieszczeniu, jeżeli temperatura wynosi 16°C

t_p	[°C]	≤ 20	22	24	26
V_p	[m/s]	0,15	0,25	0,35	0,40÷0,50

A. 0,25 m/s

B. 0,15 m/s

C. 0,35 m/s

D. 0,40 m/s

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 0,15 m/s to strzał w dziesiątkę! Z tabeli wynika, że przy temperaturze 16°C to właśnie taki poziom prędkości powietrza powinien być zachowany. Wiesz, że prędkość powietrza ma duży wpływ na to, jak się czujemy w pomieszczeniach? Jest tu mowa o komforcie cieplnym, a normy jak PN-EN 15251 pokazują, jakie powinny być te wartości. Przykładowo, w biurze prędkość powietrza nie powinna przekraczać 0,2 m/s, bo wtedy czujemy się, jakby był przeciąg. Jakby to było więcej niż 0,15 m/s przy 16°C, to może być naprawdę nieprzyjemnie. Więc dobrze, że o tym wiesz, bo to ważna sprawa przy projektowaniu wentylacji. Dzięki temu lepiej rozumiesz, jak zarządzać mikroklimatem w pomieszczeniach.

Pytanie 29

Aby wykonać cięcie okrągłych kanałów wentylacyjnych Spiro o średnicy 200 mm, jakie narzędzie powinno być użyte?

A. nożyc do blachy

B. szlifierki kątowej

C. piły brzeszczotowej

D. obcinaka krążkowego

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Wybór szlifierki kątowej do cięcia kanałów wentylacyjnych okrągłych o średnicy 200 mm jest uzasadniony jej wszechstronnością oraz efektywnością w pracy z metalem. Szlifierki kątowe, wyposażone w odpowiednie tarcze do cięcia, pozwalają na szybkie i precyzyjne wykonanie cięć, co jest istotne w procesie instalacji systemów wentylacyjnych. Używanie szlifierki kątowej pozwala na łatwe dostosowanie głębokości cięcia oraz kątów, co ma kluczowe znaczenie w przypadku kanałów o określonych wymiarach. Standardy branżowe sugerują, że narzędzia te powinny być stosowane z zachowaniem odpowiednich środków bezpieczeństwa, takich jak okulary ochronne oraz rękawice, aby minimalizować ryzyko urazów. Przykładowo, podczas pracy z szlifierką kątową, operator ma możliwość cięcia w trudno dostępnych miejscach, co czyni to narzędzie idealnym do montażu wentylacji w różnych warunkach. Dodatkowo, szlifierki kątowe są dostępne w różnych wariantach mocy, co pozwala na dostosowanie narzędzia do specyfiki pracy oraz materiału, z którego wykonane są kanały wentylacyjne.

Pytanie 30

Który trójnik należy zastosować do wykonywania połączeń zaprasowywanych?

A. A.

B. B.

C. C.

D. D.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź C jest poprawna, ponieważ trójnik zaprasowywany jest istotnym elementem w systemach hydraulicznych i pneumatycznych, gdzie wymagana jest wysoka szczelność połączeń. Trójniki tego typu są wyposażone w pierścienie uszczelniające, które nie tylko ułatwiają montaż, ale również zapewniają trwałość i niezawodność połączeń. Zastosowanie trójników zaprasowywanych jest szczególnie korzystne w instalacjach, gdzie ciśnienie robocze jest wysokie, a jakiekolwiek wycieki mogłyby prowadzić do poważnych awarii. W praktyce, takie trójniki są często używane w systemach wodociągowych, instalacjach gazowych oraz w przemysłowych systemach hydraulicznych. Standardy branżowe, takie jak PN-EN 10220, opisują wymagania dotyczące materiałów i metod produkcji, co gwarantuje, że trójniki spełniają określone normy jakości. Dlatego wybór odpowiedniego typu trójnika, takiego jak C, jest kluczowy dla zapewnienia bezpieczeństwa i efektywności systemu.

Pytanie 31

Na jakiej wysokości, mierząc od poziomu podłogi do dolnej krawędzi gazomierza, powinno się go zainstalować w obrębie budynku?

A. 0,3+1,8m

B. 0,2+1,5m

C. 0,5+2,2m

D. 0,3+2,2m

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Montaż gazomierza w zakresie wysokości 0,3 do 1,8 m od poziomu podłogi jest zgodny z wytycznymi zawartymi w normach dotyczących instalacji gazowych, takich jak PN-EN 1775. Wysokość ta zapewnia optymalne warunki dla użytkownika oraz umożliwia łatwy dostęp do urządzenia w celach serwisowych i kontrolnych. Odpowiednia lokalizacja gazomierza pozwala także na minimalizację ryzyka powstawania niekorzystnych warunków, takich jak kondensacja pary wodnej, co mogłoby prowadzić do uszkodzenia urządzenia lub podwyższonego ryzyka awarii systemu. Przykładem zastosowania tego standardu może być budowa nowych obiektów mieszkalnych, gdzie na etapie projektowania uwzględnia się wymagania dotyczące montażu urządzeń gazowych, zapewniając ich efektywność i bezpieczeństwo. Dobrą praktyką jest także regularne przeglądanie i konserwacja gazomierzy, co powinno być wykonywane z zachowaniem wskazanej wysokości, co ułatwia pracę techników.

Pytanie 32

Jakiego gazu używa się do przeprowadzenia nadciśnieniowej próby szczelności instalacji klimatyzacyjnej freonowej?

A. wodoru

B. azotu technicznego

C. tlenu

D. sprężonego dwutlenku węgla

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Azot techniczny jest powszechnie stosowany do przeprowadzania nadciśnieniowej próby szczelności instalacji klimatyzacyjnej freonowej, ponieważ charakteryzuje się właściwościami, które sprawiają, że jest idealnym gazem do tych zastosowań. Przede wszystkim azot jest gazem obojętnym, co oznacza, że nie reaguje chemicznie z innymi substancjami w instalacji, co jest kluczowe, aby uniknąć korozji lub innych uszkodzeń. Ponadto, jego dostępność oraz niska cena sprawiają, że jest to ekonomiczny wybór. W praktyce, wykonując próbę szczelności, azot wprowadza się do systemu pod wysokim ciśnieniem, a następnie monitoruje ewentualne spadki ciśnienia, co pozwala na identyfikację wycieków. Dobre praktyki branżowe zalecają również, aby przed przystąpieniem do takiej próby, przeprowadzić odpowiednie przygotowanie systemu, w tym oczyszczenie go z pozostałości substancji chłodzących. Zgodność z normami, takimi jak PN-EN 378, wskazuje na znaczenie stosowania odpowiednich metod i materiałów, co podkreśla profesjonalizm branży. W związku z tym, azot techniczny jest najlepszym wyborem do tego typu prób.

Pytanie 33

Gazomierzy nie można instalować

A. w pomieszczeniach o dużej wilgotności

B. w szybach pionów instalacyjnych

C. w piwnicach

D. w jednej szafce z kurkiem głównym

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Gazomierzy nie wolno montować w pomieszczeniach wilgotnych ze względu na ryzyko uszkodzenia urządzenia oraz potencjalne zagrożenie dla bezpieczeństwa. Wilgoć może prowadzić do korozji elementów elektronicznych gazomierza, co z kolei może wpłynąć na jego dokładność pomiaru i sprawność działania. Praktyczne zastosowanie tej zasady można zaobserwować w projektowaniu instalacji gazowych, gdzie przestrzeganie norm budowlanych oraz wytycznych w zakresie ochrony urządzeń przed niekorzystnymi warunkami atmosferycznymi jest kluczowe. Zgodnie z normą PN-EN 1775, instalacje gazowe powinny być projektowane i wykonywane w sposób zapewniający ich niezawodność oraz bezpieczeństwo eksploatacji. W związku z tym, pomieszczenia, w których instalowane są gazomierze, powinny charakteryzować się odpowiednią wentylacją i niską wilgotnością, co zapobiega uszkodzeniom i zwiększa żywotność urządzenia.

Pytanie 34

Jakie są wydatki związane z zakupem rur do zbudowania 280 m sieci gazowej z PE 100 SDR o średnicy 90 x 8,2 mm, jeśli rura sprzedawana jest w odcinkach po 12 m, a cena za 1 m rury wynosi 28 zł?

A. 7828 zł

B. 8064 zł

C. 7840 zł

D. 8400 zł

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Aby obliczyć koszt zakupu rur do wykonania 280 m sieci gazowej z PE 100 SDR, należy najpierw ustalić, ile odcinków 12 m rury jest potrzebnych do pokrycia całej długości. Dzielimy 280 m przez 12 m, co daje nam około 23,33, co oznacza, że potrzebujemy 24 odcinków (zaokrąglając w górę, ponieważ nie możemy kupić ułamka rury). Następnie obliczamy całkowitą długość rur: 24 odcinki x 12 m = 288 m. Cena za 1 m rury wynosi 28 zł, więc koszt całkowity wynosi 288 m x 28 zł/m = 8064 zł. Zastosowanie rur PE 100 SDR w instalacjach gazowych jest zgodne z normami, takimi jak PN-EN 1555, które określają wymagania dotyczące rury do przesyłania gazu. Prawidłowy dobór średnicy rury oraz materiału ma kluczowe znaczenie dla efektywności i bezpieczeństwa systemów gazowych, co podkreśla znaczenie dobrej praktyki inżynierskiej w planowaniu i wykonawstwie tego typu instalacji.

Pytanie 35

Jakie zasady są kluczowe podczas odpowietrzania i napełniania sieci gazowej prowadzonej na niskim i średnim ciśnieniu?

A. Uziemiony wylot kolumny wydmuchowej musi być umiejscowiony w odpowiedniej odległości od potencjalnych źródeł zapłonu oraz wyprowadzony na wysokość 3 m ponad poziom ziemi

B. Ciśnienie gazu mierzone na kolumnie wydmuchowej w trakcie odpowietrzania powinno wynosić więcej niż 10 kPa

C. Odpowietrzenie powinno być realizowane niezależnie od panujących warunków atmosferycznych

D. Odpowietrzanie powinno zostać wstrzymane, jeśli w mieszance wydobywającej się z kolumny wentylacyjnej wykryto zawartość tlenu większą niż 5%

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź dotycząca uziemionego wylotu kolumny wydmuchowej jest prawidłowa, ponieważ zapewnia bezpieczeństwo podczas operacji odpowietrzania i napełniania sieci gazowej. Uziemienie wylotu kolumny jest kluczowe, aby zapobiec gromadzeniu się ładunków elektrycznych, które mogłyby spowodować iskrzenie i w konsekwencji zapłon gazu. Zgodnie z obowiązującymi normami, wylot powinien znajdować się w bezpiecznej odległości od źródeł zapłonu, co wymaga analizy otoczenia i identyfikacji potencjalnych zagrożeń. Dodatkowo, wysokość 3 m nad poziom terenu zapewnia, że wydobywające się gazy nie będą mogły osiadać w niskich partiach, gdzie mogą stwarzać ryzyko eksplozji lub pożaru. Przykład zastosowania tej zasady można znaleźć w praktykach stosowanych w zakładach przetwórstwa gazu, gdzie kontrola nad warunkami atmosferycznymi oraz lokalizacją infrastruktury jest kluczowa dla zachowania bezpieczeństwa operacyjnego oraz zgodności z przepisami. Przestrzeganie tych zasad jest niezbędne dla minimalizowania ryzyka i zapewnienia ochrony pracowników oraz otoczenia.

Pytanie 36

Sieci wymagają ochrony przed korozją spowodowaną przez prądy błądzące

A. ciepłownicze wykonane z polibutylenu

B. wodociągowe z polietylenowych materiałów

C. gazowe ze stali

D. kanalizacyjne z polichlorku winylu

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 'gazowe stalowe' jest prawidłowa, ponieważ rury gazowe wykonane ze stali są szczególnie narażone na korozję spowodowaną prądami błądzącymi. Prądy błądzące, które mogą występować w wyniku różnic potencjałów elektrycznych w gruncie, powodują, że metalowe elementy instalacji gazowych mogą ulegać elektrochemicznemu rozkładowi. Aby temu zapobiec, stosuje się różne metody ochrony, takie jak katodowa ochrona przed korozją (CP), która polega na wprowadzeniu prądu o odpowiednim kierunku do instalacji, co neutralizuje działanie prądów błądzących. Praktyczne zastosowanie tej technologii można zobaczyć na przykład w systemach przesyłowych w miastach, gdzie rury stalowe często są chronione przed korozją poprzez systemy CP, a ich stan techniczny jest regularnie monitorowany zgodnie z normami PN-EN 14566. Dobre praktyki w projektowaniu i eksploatacji sieci gazowych uwzględniają także wybór odpowiednich materiałów oraz technik instalacyjnych, które minimalizują ryzyko wystąpienia korozji, co jest kluczowe dla bezpieczeństwa i trwałości całej infrastruktury.

Pytanie 37

Wykopy o dużej głębokości prowadzone w sąsiedztwie drogi powinny być osłonięte

A. obudową liniową

B. balami oraz szalunkiem

C. obudową drewnianą pełną

D. szczelnymi ściankami stalowymi

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Szczelne ścianki stalowe stanowią najskuteczniejszy sposób zabezpieczenia głębokich wykopów w pobliżu dróg, z uwagi na ich wysoką nośność oraz odporność na działanie czynników zewnętrznych. Dzięki ich zastosowaniu, możliwe jest minimalizowanie ryzyka osunięcia się ziemi oraz zapewnienie stabilności wykopu. W praktyce, szczelne ścianki stalowe są często wykorzystywane w projektach infrastrukturalnych, takich jak budowa tuneli lub mostów, gdzie występuje istotne ryzyko wpływu wód gruntowych czy podziemnych. Zgodnie z normami budowlanymi, takie rozwiązania powinny być stosowane w miejscach o dużym natężeniu ruchu, co zwiększa poziom bezpieczeństwa zarówno dla pracowników, jak i dla użytkowników drogi. Dodatkowo, zastosowanie stalowych ścianek pozwala na łatwiejszą kontrolę nad warunkami w wykopie, co jest kluczowe w kontekście przestrzegania zasad BHP oraz ochrony środowiska. W przypadku wystąpienia nieprzewidzianych zjawisk, takich jak opady deszczu, stalowe ścianki skutecznie ograniczają wodę wnikającą do wykopu, co przyczynia się do zachowania stabilności gruntu.

Pytanie 38

W jaki sposób należy połączyć na rurociągu zasuwę gazową przedstawioną na rysunku?

A. Nakielich.

B. Przez spawanie.

C. Na gwint.

D. Przez zaciskanie.

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź, czyli połączenie zasuwy gazowej przez spawanie, jest zgodna z najlepszymi praktykami w dziedzinie instalacji rurociągów gazowych. Zasuwy gazowe, jak pokazuje przedstawiony rysunek, mają konstrukcję, która wymaga solidnego połączenia dla zapewnienia bezpieczeństwa i skuteczności operacyjnej. Spawanie jest preferowaną metodą, gdyż tworzy trwale i szczelne połączenie, eliminując ryzyko przecieków gazu, co jest kluczowe w systemach wysokociśnieniowych. W kontekście standardów branżowych, takich jak PN-EN 1594, spawanie jest szeroko zalecane dla połączeń rurociągów gazowych. Przykładem zastosowania spawania może być instalacja zasuwy w systemie przesyłowym, gdzie wysokie ciśnienie gazu wymaga wyjątkowej odporności na wszelkie uszkodzenia mechaniczne oraz korozję. Użycie spawania jako metody połączenia zapewnia nie tylko szczelność, ale również integralność strukturalną całego systemu. Dobrą praktyką jest także przeprowadzanie regularnych inspekcji połączeń spawanych, aby w porę wykrywać ewentualne nieprawidłowości.

Pytanie 39

Klapa zwrotna montowana jest w celu

A. ochrony przewodu przed zbyt dużymi naprężeniami

B. zapewnienia jednokierunkowego przepływu wody w przewodzie

C. umożliwienia usunięcia wody z przewodu

D. odpowietrzenia instalacji wodociągowej

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Klapa zwrotna to naprawdę ważny element w systemach hydraulicznych, bo zapewnia, że woda płynie tylko w jedną stronę. Dzięki temu unikamy kłopotów, jak na przykład zalanie jakiegoś pomieszczenia czy uszkodzenie całej instalacji. W praktyce używa się ich wszędzie, gdzie mamy do czynienia z wodą, jak w wodociągach czy systemach pomp. Dobrze zaprojektowana klapa zwrotna nie tylko chroni przed uszkodzeniami, ale także pomaga w efektywnym wykorzystaniu energii, co jest teraz na czasie, zwłaszcza w kontekście ekologii. Kiedy coś się zepsuje w systemie, klapy zwrotne przydają się, by uratować pompy i inne elementy, więc naprawdę warto je mieć w każdej instalacji hydraulicznej.

Pytanie 40

Na głębokości, która umożliwia ułożenie warstwy przykrywającej o grubości 40 cm, można instalować sieci ciepłownicze z rur

A. tworzywowych

B. miedzianych

C. preizolowanych

D. stalowych

Brak odpowiedzi na to pytanie.

Wyjaśnienie poprawnej odpowiedzi:
Sieci ciepłownicze wykonane z rur preizolowanych są odpowiednim rozwiązaniem do układania na głębokości, która zapewnia warstwę przykrywającą o grubości 40 cm. Rury preizolowane składają się z zewnętrznej warstwy ochronnej, izolacji termicznej oraz rury transportowej, co pozwala na minimalizację strat ciepła oraz zwiększenie efektywności energetycznej systemu. Ponadto, dzięki ich konstrukcji, rury te są odporne na działanie czynników atmosferycznych, co czyni je idealnym wyborem do podziemnych instalacji. W praktyce stosuje się je w systemach ogrzewania miejskiego, gdzie niskie temperatury oraz zmienne warunki gruntowe mogą wpływać na wydajność. Zgodnie z normami branżowymi, takimi jak PN-EN 253, preizolowane rury ciepłownicze zapewniają nie tylko efektywność, ale również długowieczność instalacji. Przykładem zastosowania mogą być miejskie sieci ciepłownicze w dużych aglomeracjach, które wymagają efektywnego transportu ciepła na znaczne odległości.

Rozpocznij nowy egzamin

Powrót do strony głównej
